Во второй половине тридцатых годов прошлого века на вооружение Красной Армии были приняты несколько самозарядных и автоматических винтовок новых типов. Первой была АВС-36 конструктора С.Г. Симонова, принятая на вооружение в 1936 году. Это оружие имело ряд характерных недостатков, из-за чего развитие самозарядных и автоматических винтовок продолжилось. Следующим представителем этого класса стала винтовка СВТ-38, созданная Ф.В. Токаревым и впоследствии модернизированная до СВТ-40. Как и другие винтовки того времени, новое оружие должно было получить штык для применения в рукопашных боях.В конце тридцатых годов военачальники не без оснований полагали, что штыковой бой не изжил себя и останется важным элементом ближайших конфликтов. Таким образом, все новые винтовки, в том числе и самозарядные, должны были оснащаться клинками для использования в ближнем бою. Не стала исключением из этого правила и 7,62-мм самозарядная винтовка системы Токарева обр. 1938 г. или СВТ-38. При разработке этого оружия активно использовался опыт создания предыдущих автоматических систем, а также клинков. По этой причине СВТ-38 должна была получить штык-нож, отчасти похожий на клинок АВС-36.
В середине тридцатых годов уже не считалось, что штык должен быть постоянно примкнут к винтовке. Закреплять его на оружии (это касалось только новых систем, но не старых «Трехлинеек») теперь следовало только при необходимости. В остальное время клинок должен был находиться в ножнах на поясе бойца. Эта особенность применения, а также специфика использования и возникающих задач привели к окончательному отказу от игольчатых штыков. Будущее было только за штык-ножами.

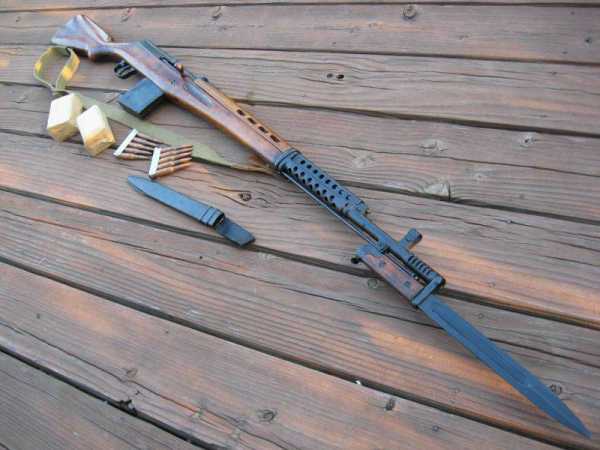

Винтовка СВТ-40 с примкнутым штыком. Фото Huntsmanblog.ru
Винтовка СВТ-38 получила сравнительно длинный штык-нож, общее строение которого напоминало клинок для винтовки АСВ-36. Ряд особенностей предыдущего оружия хорошо показал себя и перешел к новому изделий без заметных изменений. Тем не менее, иные особенности конструкции были переработаны.
Основным элементом нового штыка был клинок односторонней заточки с заостренным симметричным боевым концом. При общей длине оружия 480 мм длина клинка составляла 360 мм. Пята и большая часть клинка имела ширину 28 мм. Ввиду большой длины клинка были применены долы на боковых поверхностях. В отличие от штыка для АСВ-36, новый клинок имел прямые долы, расположенные вдоль его продольной оси. По некоторым данным, ранние штыки для винтовок Токарева имели заточку на кромке, расположенной со стороны кольца, из-за чего при установке штыка на оружие лезвие оказывалось сверху, под стволом. Согласно иным источникам, клинки разных партий имели заточку как на одной, так и на другой кромке.
В задней части клинка закреплялась крестовина, выполненная в виде металлической пластинки с удлиненной верхней частью. В последней предусматривалось кольцо диаметром 14 мм для крепления на стволе винтовки. Головка рукоятки была выполнена из металла и имела устройство для установки на оружии. В ее задней поверхности имелся глубокий паз в виде перевернутой «Т». Также имелась подпружиненная защелка, управляемая кнопкой на левой поверхности рукоятки. Пространство между крестовиной и металлической головкой закрывалось двумя деревянными щечками на винтах или заклепках.
Штык нож обр. 1938 г. с ножнами. Фото Army.lv
Штыки для СВТ-38 комплектовались ножнами для переноски. Основная их деталь выполнялась из металла. К ней при помощи одного или двух металлических колец прикреплялась кожаная или матерчатая лента, согнутая в петлю. При помощи этой петли ножны закреплялись на ремне солдата. Конструкция ножен позволяла переносить клинок и, при необходимости, быстро извлекать его для установки на оружие или использования в иных целях.
Системы винтовки для монтажа штыка имели достаточно простую конструкцию. Штык-нож должен был устанавливаться на дульную часть надульника винтовки и фиксироваться при помощи кронштейна в виде перевернутой «Т», установленного под стволом. При этом клинок жестко фиксировался на своем месте и мог быть снят только при воздействии на защелку. Конструкция винтовки и штыка позволяла наносить колющие и режущие удары.
Для установки штыка на винтовку СВТ-38 следовало вынуть клинок из ножен и приставить к передней части оружия. При этом дульная часть ствола должна была попасть в кольцо крестовины, а Т-образный кронштейн следовало поместить в соответствующий паз в головке рукоятки. При смещении штыка по направлению к прикладу кольцо надевалось на дуло, а кронштейн ствола входил в паз и фиксировался в нем защелкой. При сравнительной простоте такая конструкция систем установки обеспечивала требуемую жесткость и прочность крепления.

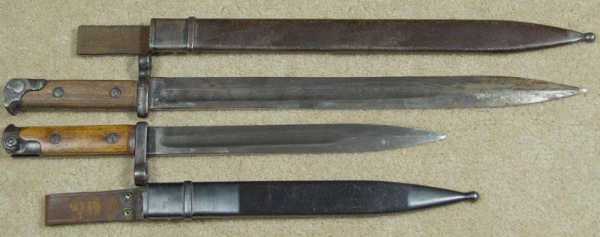

Штык обр. 1938 г. с ножнами (сверху) и клинок обр. 1940 г. с ножнами (снизу). Фото Knife66.ru
7,62-мм самозарядная винтовка системы Токарева обр. 1938 года была принята на вооружение в 1939-м, и вскоре после этого началось ее серийное производство. Сборка новых винтовок была развернута на Тульском и Ижевском оружейных заводах. Там же производились и штык-ножи. Имеются сведения о производстве штыков для СВТ-38 и на некоторых других предприятиях. Заводы-изготовители маркировали свои изделия при помощи «фирменных» клейм и номеров. В зависимости от партии и периода производства маркировка могла наноситься на боковую поверхность крестовины, пяту клинка или даже на щечку рукояти. Использованные обозначения так же зависели от времени производства и завода-изготовителя.
В течение нескольких первых месяцев эксплуатации винтовки СВТ-38 в войсках удалось выявить различные мелкие недостатки, которые следовало ликвидировать при модернизации. Высказывались претензии как к самой винтовке, так и к ее штыку. Появление подобных рекламаций привело к созданию доработанной винтовки, принятой на вооружение в апреле 1940 года и известной под обозначением СВТ-40. Вместе с ней на вооружение приняли и новый штык обр. 1940 г.
Одной из главных задач проекта модернизации было сокращение размеров и веса винтовки. Изначально планировалось укоротить оружие за счет сокращения длины ствола, однако испытания показали, что в таком случае появляются сбои в работе автоматики. Из-за этого пришлось сокращать длину оружия не путем уменьшения винтовки, а за счет штыка. Таким образом, главным отличием штык-ножа обр. 1940 г. от предыдущего образца стали общая длина и габариты клинка.
Общие особенности конструкции штыка остались прежними, однако уменьшилась длина. Общая длина штыка сократилась до 360 мм, длина клинка – до 240 мм. Ширина клинка, расположение долов, габариты рукояти и т.д. остались прежними, поскольку никак не влияли на общую длину винтовки с холодным оружием. Уменьшение длины клинка также привело к некоторому сокращению массы: вместе с ножнами новый штык-нож весил не более 500-550 г.

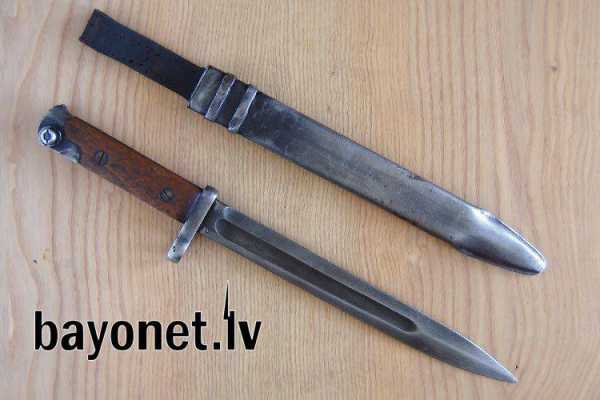

Укороченный штык для винтовки СВТ-40 и его ножны. Фото Bayonet.lv
Согласно некоторым источникам, штыки для СВТ-40 ранних выпусков имели заточенную верхнюю (находящуюся со стороны кольца крестовины) кромку. Более поздние имели лезвие на другой стороне. Однако нельзя исключать, что расположение режущей кромки зависело от партии и производителя и могло отличаться у оружия разных периодов.
Штыки новой модели первых партий имели такую же защелку, как и их предшественники. В дальнейшем это устройство было доработано. В ходе эксплуатации оружия в войсках выяснилось, что во время фехтования на винтовках оружие противника может случайно нажать на кнопку защелки, тем самым отсоединив штык или, как минимум, нарушив прочность соединения. В таком случае боец оставался практически безоружным и терял шансы выйти из схватки победителем. Для исключения подобных ситуаций в конструкции штыка обр. 1940 г. появилась новая небольшая деталь.
Конструкция самой защелки с пружиной и кнопкой осталась прежней, однако на внешней поверхности головки рукояти появился небольшой буртик. Он должен был прикрывать кнопку и защищать ее от случайных нажатий. Буртик почти полностью закрывал кнопку сверху, сзади и снизу, благодаря чему ее можно было полностью вдавить в рукоять только при нажатии спереди. За счет этого вероятность случайной потери штыка резко сокращалась.

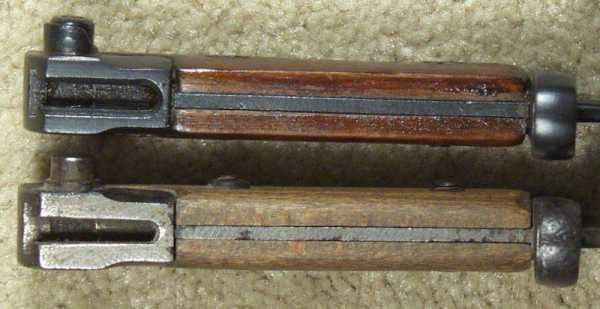

Верхние поверхности рукоятей штыков обр. 1940 г. (сверху) и обр. 1938 г. (снизу). Хорошо виден предохранительный буртик кнопки на более новом образце. Фото Knife66.ru
За несколько лет советская оборонная промышленность произвела порядка 1,6 миллиона винтовок Токарева в нескольких модификациях. Помимо основных вариантов 1938 и 1940 года выпускались снайперская СВТ-40 и автоматическая винтовки АВТ-40, а также автоматический карабин АКТ-40. Не все эти образцы комплектовались штыками, из-за чего количество выпущенных клинков было заметно меньше числа винтовок. Фактически штыки производились только для винтовок образца 38-го и 40-го годов. Имеются сведения об оснащении штыками автоматических АВТ-40. Прочие типы оружия штыков не получали.
После окончания Великой Отечественной войны самозарядные винтовки Токарева и их модификации были признаны устаревшими и отправились на хранение или на утилизацию. Кроме того, значительное количество оружия было адаптировано к гражданскому использованию и продано населению в качестве охотничьих винтовок. В ходе такой переделки армейские винтовки лишались некоторых элементов, в первую очередь штыков и Т-образных кронштейнов под стволом.
Помимо Красной Армии винтовки Токарева и штыки для них использовались вооруженными силами некоторых дружественных государств. Часть устаревших стрелковых систем передавалось странам Варшавского договора и т.д.
В связи с прекращением производства и эксплуатации винтовок конструкции Ф.В. Токарева штыки активно списывались и отправлялись в переплавку. Тем не менее, достаточно большое количество такого холодного оружия дожило до наших дней. Теперь штык-ножи для СВТ-38/40 являются популярным среди коллекционеров холодного оружия образцом. При этом, в зависимости от состояния, истории и т.д., цена клинка может колебаться в достаточно больших пределах.
По материалам сайтов:
http://bayonet.lv/
http://world.guns.ru/
http://knife66.ru/
http://zemlyanka-bayonets.ru/
http://huntsmanblog.ru/
topwar.ru

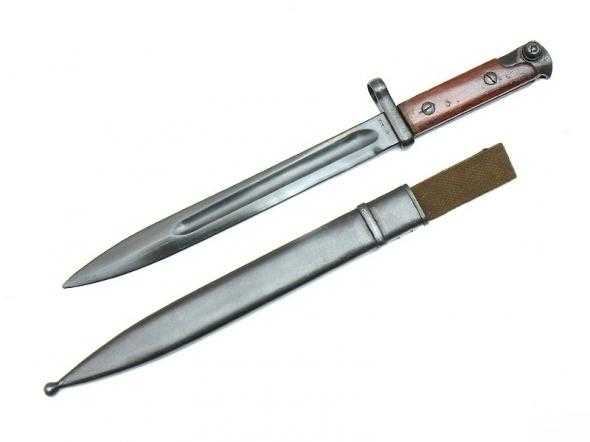

Штык к СВТ-40
История создания
Самозарядная винтовка СВТ-40 со штыком была разработана советским конструктором Ф.В. Токаревым. Токарев участвовал в конкурсных испытаниях автоматических и полуавтоматических винтовок с 1926 года, но только в 1938 году его проект был одобрен и принят на вооружение РККА под сокращенным названием СВТ-38.
Винтовка Токарева образца 1938 года (СВТ-38) прошла боевые испытания в ходе Зимней войны, была несколько усовершенствована и принята вооружение под новым наименованием – «7,62-мм самозарядная винтовка системы Токарева обр. 1940 г. (СВТ-40)». В отличие от предыдущей модели новая винтовка была более лёгкой, что достигалось, в частности, за счет сокращения длины штыка. Широкое распространение получили снайперские винтовки на базе обычной СВТ-40, оснащенной для этих целей кронштейном с оптическим прицелом.
Винтовки СВТ-40 вместе со штыками производились на Тульском оружейном заводе, Ижевском машиностроительном заводе и некоторое время – на Ковровском механическом заводе. Снайперские винтовки СВТ-40 были сняты с производства в 1942 году, а базовые – в 1945 году. В общей сложности было произведено приблизительно 1,5 миллиона экземпляров винтовок СВТ-40 со штыком, в том числе около 50 тысяч – в снайперской модификации.
Применение
Винтовка СВТ-40 и штык к ней применялись армией СССР с первых дней Великой Отечественной войны. Снайперский вариант такой винтовки высоко оценивался специалистами. В частности, им была вооружена знаменитая советская женщина-снайпер Людмила Павличенко. Трофейные СВТ-40 вместе со штыками к ним применялись в экипировке немецких войск под наименованием Selbstladegewehr 259(r). После окончания войны самозарядные винтовки СВТ-40 также состояли на вооружении некоторых стран Варшавского договора.
Разновидности
Штык к самозарядной винтовке системы Токарева СВТ-40 на виды не подразделяется, но существуют отличия по ножнам- с шариком и без, по заточке- верхняя и нижняя, по покрытию клинка- вороненый и не вороненый, по материалу подвесика- кожаный и брезентовый. Самый ранний и редкий вариант- это штык с верхней заточной, не вороненым клинком(с полоской на пяте клинка), с шариком на конце ножен и кожаным подвесиком на заклепках.
Предшественник
Предшественником штыка к СВТ-40 является штык к самозарядной винтовке системы Токарева образца 1938 года. При модернизации винтовки Токарев ставил перед собой задачу облегчить её, что было сделано, в частности, за счет сокращения длины штыка с 480 до 360 мм. Штыки к СВТ-38 и СВТ-40 различаются длиной и шириной клинка, а также формой паза в головке рукояти и наличием предохранительного буртика у кнопки пружинной защелки.
Последователь
Прямые последователи у штыка к СВТ-40 отсутствуют.
Технические характеристики
Длина штыка к СВТ-40 – 360 мм. Штык имеет прямой, однолезвийный клинок с долом с обеих сторон. Длина клинка – 240 мм, ширина – 24 мм. Рукоять образована двумя деревянными щечками, которые соединяются с хвостовиком двумя винтами.
В стальной головке рукояти штыка имеется Т-образный паз и пружинная защелка с внутренней пружиной спиралевидной формы. Рядом с кнопкой пружинной защёлки расположен предохранительный буртик.
Крестовина прямая, изготовлена из стали. Кольцо крестовины, расположенное со стороны обуха клинка, имеет внутренний диаметр 14 мм. Ножны стальные с двумя скобками, на которых закреплялся кожаный или брезентовый подвес.
На пяте клинка и рядом с устьем ножен обычно присутствуют штампы завода-изготовителя. Тульский оружейный завод маркировал свои штыки пятиконечной звездой, Ижевский машиностроительный завод – стрелой в треугольнике, а Ковровский механический завод – стрелой в овале. На штыке также могут присутствовать штампы приёмки и номер винтовки, для которой данный штык предназначался.
warstory.ru
Штык-нож образца 1940 года к винтовкам системы Токарева СВТ-40/АВТ-40
ОписаниеСоветско-финская война выявила ряд конструктивных недостатков винтовки СВТ-38. В 1940году на вооружение РККА был принят модернизированный вариант винтовки системы Токарева образца 1938г. под названием СВТ-40, а в 1942году принимается на вооружение следующее поколение данной винтовки АВТ-40. С обеими этими винтовками применялся один тип штыка известный под названием штык-нож СВТ-40.
Штык образца 1940 года является укороченным аналогом своего предшественника образца 1938г. Штык стал короче на целых 12см., а так же на 3мм в меньшую сторону изменилась ширина клинка. Кроме того была несколько изменена форма паза в головке рукояти и добавлен предохранительный буртик у кнопки пружинной защелки.
Штыки СВТ-40 производились на трех предприятиях: на Тульском Оружейном Заводе (клеймо в виде пятиконечной звезды), на Ижевском Машиностроительном Заводе (клеймо в виде стрелы в треугольнике), на Ковровском Механическом Заводе (клеймо в виде стрелы в овале).
Клинок штыка однолезвийный, с долом с обеих сторон, бывают как с воронением, так и без него.
Рукоять образована двумя деревянными щечками, скреплёнными с хвостовиком двумя винтами. В головке рукояти Т-образный паз и пружинная защёлка с внутренним расположением спиральной пружины, у кнопки пружинной защелки – предохранительный буртик. Крестовина прямая с кольцом для ствола.
Ножны стальные, с двумя скобками для ремня. Ножны первых выпусков аналогичны ножнам штыка СВТ-38 с изменением размера в меньшую сторону.
Подвесной ремень кожаный или брезентовый.
Все штыки СВТ-40 делятся на две большие группы: «верхняя заточка» он же тип-1 и «нижняя заточка» он же тип-2.
Штыки первого типа (верхняя заточка) являются более ранними по году выпуска и унаследовали от предшественника СВТ-38 заточку со стороны кольца. Так же штыки первого типа часто не имеют защитного предохранительного буртика у кнопки пружинной защелки. На пяте клинка присутствует номер штыка, совпадающий с номером винтовки.
Штыки второго типа (нижняя заточка) являются более поздними по году производства и уже имеют традиционную заточку клинка со стороны противоположенной кольцу. Номер штыка проставлен на деревянной накладке рукояти и не соответствует номеру винтовки.
Существует версия о том, что штыки образца 1940 года в Советском Союзе не воронили и если штык от СВТ вороненый, то он состоял на вооружении в одной из стран Варшавского договора (скорее всего Болгарии) после Второй Мировой войны. Также, одним из признаков того, что штык покинул пределы СССР после Второй Мировой войны является номер штыка, выгравированный на крестовине.
Общая длина: 360 мм
Длина клинка: 240 мм
Ширина клинка: 24 мм
Внутренний диаметр Кольца в крестовине: 14 мм
militaris.ru
Штык к СВТ-40
История создания
Самозарядная винтовка СВТ-40 со штыком была разработана советским конструктором Ф.В. Токаревым. Токарев участвовал в конкурсных испытаниях автоматических и полуавтоматических винтовок с 1926 года, но только в 1938 году его проект был одобрен и принят на вооружение РККА под сокращенным названием СВТ-38.
Винтовка Токарева образца 1938 года (СВТ-38) прошла боевые испытания в ходе Зимней войны, была несколько усовершенствована и принята вооружение под новым наименованием – «7,62-мм самозарядная винтовка системы Токарева обр. 1940 г. (СВТ-40)». В отличие от предыдущей модели новая винтовка была более лёгкой, что достигалось, в частности, за счет сокращения длины штыка. Широкое распространение получили снайперские винтовки на базе обычной СВТ-40, оснащенной для этих целей кронштейном с оптическим прицелом.
Винтовки СВТ-40 вместе со штыками производились на Тульском оружейном заводе, Ижевском машиностроительном заводе и некоторое время – на Ковровском механическом заводе. Снайперские винтовки СВТ-40 были сняты с производства в 1942 году, а базовые – в 1945 году. В общей сложности было произведено приблизительно 1,5 миллиона экземпляров винтовок СВТ-40 со штыком, в том числе около 50 тысяч – в снайперской модификации.
Применение
Винтовка СВТ-40 и штык к ней применялись армией СССР с первых дней Великой Отечественной войны. Снайперский вариант такой винтовки высоко оценивался специалистами. В частности, им была вооружена знаменитая советская женщина-снайпер Людмила Павличенко. Трофейные СВТ-40 вместе со штыками к ним применялись в экипировке немецких войск под наименованием Selbstladegewehr 259(r). После окончания войны самозарядные винтовки СВТ-40 также состояли на вооружении некоторых стран Варшавского договора.
Разновидности
Штык к самозарядной винтовке системы Токарева СВТ-40 на виды не подразделяется, но существуют отличия по ножнам- с шариком и без, по заточке- верхняя и нижняя, по покрытию клинка- вороненый и не вороненый, по материалу подвесика- кожаный и брезентовый. Самый ранний и редкий вариант- это штык с верхней заточной, не вороненым клинком(с полоской на пяте клинка), с шариком на конце ножен и кожаным подвесиком на заклепках.
Предшественник
Предшественником штыка к СВТ-40 является штык к самозарядной винтовке системы Токарева образца 1938 года. При модернизации винтовки Токарев ставил перед собой задачу облегчить её, что было сделано, в частности, за счет сокращения длины штыка с 480 до 360 мм. Штыки к СВТ-38 и СВТ-40 различаются длиной и шириной клинка, а также формой паза в головке рукояти и наличием предохранительного буртика у кнопки пружинной защелки.
Последователь
Прямые последователи у штыка к СВТ-40 отсутствуют.
Технические характеристики
Длина штыка к СВТ-40 – 360 мм. Штык имеет прямой, однолезвийный клинок с долом с обеих сторон. Длина клинка – 240 мм, ширина – 24 мм. Рукоять образована двумя деревянными щечками, которые соединяются с хвостовиком двумя винтами.
В стальной головке рукояти штыка имеется Т-образный паз и пружинная защелка с внутренней пружиной спиралевидной формы. Рядом с кнопкой пружинной защёлки расположен предохранительный буртик.
Крестовина прямая, изготовлена из стали. Кольцо крестовины, расположенное со стороны обуха клинка, имеет внутренний диаметр 14 мм. Ножны стальные с двумя скобками, на которых закреплялся кожаный или брезентовый подвес.
На пяте клинка и рядом с устьем ножен обычно присутствуют штампы завода-изготовителя. Тульский оружейный завод маркировал свои штыки пятиконечной звездой, Ижевский машиностроительный завод – стрелой в треугольнике, а Ковровский механический завод – стрелой в овале. На штыке также могут присутствовать штампы приёмки и номер винтовки, для которой данный штык предназначался.
warstory.ru
Штык-тесаки к винтовкам СВТ-38 и СВТ-40
Практически до самого начала Второй мировой войны пехотинцы армии Российской империи, а в последствие и СССР в качестве оружия ближнего боя применяли длинные штыки игольчатого типа. Ситуация в корне изменилась после того, как на вооружение Красной Армии встали автоматические и самозарядные винтовки. Одной из моделей стрелкового оружия, к которому прилагался тесачный, а не игольчатый штык, стала самозарядная винтовка конструкции Токарева модели 1938 года. Штык к винтовке СВТ-38 можно считать, видимо, последним клинком тесачного типа, принятым где-либо на вооружение. На «судьбу» этого клинка, как и на судьбу самой СВТ, оказал влияние сам «вождь мирового пролетариата» товарищ Сталин, о чем свидетельствуют мемуары товарища Ванникова — бывшего народного комиссара.
Штык-тесаки к винтовкам СВТ, общий видВ своих мемуарах он сетует на то, что был несправедливо обвинен Сталиным в том, что штатным стрелковым оружием для Красной Армии стала винтовка Токарева, а не Симонова. В частности, Сталин приходил в чрезвычайное раздражение, когда речь заходила о значительной длине штыка токаревской винтовки и предлагал австрийский штык для замены. Выпуск же винтовки Токарева модификации 1938 года, по мнению Вождя, следовало вовсе — прекратить.
Общими усилиями разработку Токарева удалось отстоять, правда, ее пришлось в значительной степени облегчить (вместе с тесаком). Новый клинок по массогабаритным характеристикам вплотную приблизился к обычному ножу. Если общая длина штыка к модели СВТ-38 составляла 500 мм, масса — 680 г. то следующий штык к доработанной и улучшенной СВТ-40 — 360 мм и 425 г. соответственно.
Конструкция штыка
Отечественные штыки к огнестрельному оружию моделей СВТ-38 и СВТ-40 идентичны друг другу. Производителями на период Второй мировой войны выступали Тульский оружейный завод, который в 1941 году был в срочном порядке перемещен в Медногорск, а также Ижевский машиностроительный и Ковровский механический завод.
Клинок штыка заточен только с одной стороны, долы выполнены с обеих его сторон. Острие клинка образовано суживающимся обухом. Рукоять прямая, имеет вид двух деревянных щечек, закрепленных на хвостовике клинка посредствам двух заклепок. В навершении рукояти штыка имеется Т-образный паз, а также подпружиненная защелка с внутренней пружиной, есть кнопка пружинной защелки, рядом предусмотрен предохранитель. Гарда прямого типа, оснащена кольцом для установки на ствол стрелкового оружия. Ножны исполнялись из вороненой стали и были оборудованы двумя скобами для крепления на поясной ремень бойца (существовало несколько вариантов).
Похожее
lockwork.ru
Штык ножи для СВТ-40
www.arms-expo.ru
Штык-нож к самозарядной винтовке Токарева (СВТ-40)
Штык нож СВТ 40 предназначен для поражения противника в ближнем бою, для чего он может примыкаться к стрелковому изделию, или использоваться в качестве ножа. Данным штык-ножом комплектовались 7,62-мм самозарядные винтовки системы Токарева образца 1940 года (СВТ-40). Будучи отомкнутым от винтовки, штык-нож СВТ 40 носится в ножнах на поясном ремне.

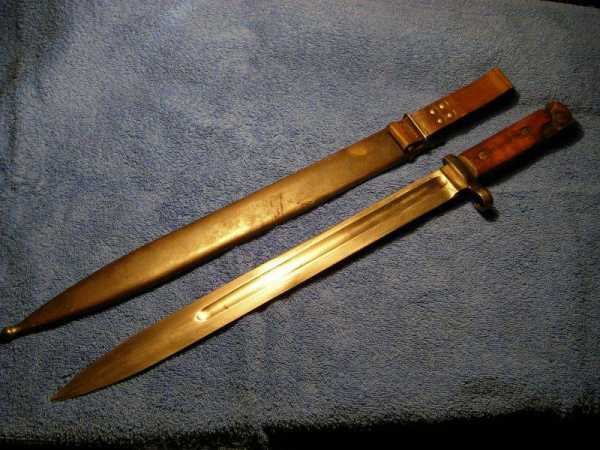

Общий вид штык-ножа извлеченного из ножен (главное отличие от практически идентичного с винтовки СВТ-38 это длина. На СВТ-38 длина клинка составляет 360 мм, на СВТ-40 от 244 до 246 мм)
2-Когда-то тут крепился подвес для штыка. Время к брезентовому или кожаному ремешку оказалось беспощадно

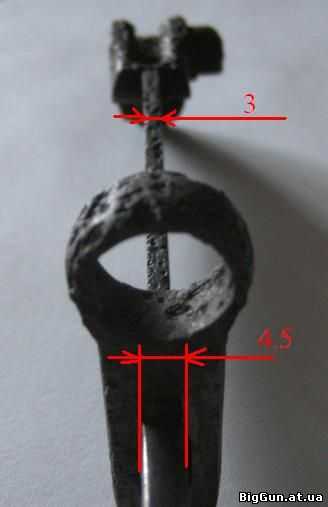

Вид штык-ножа со стороны лезвия. Толщина лезвия в самом толстом месте составляет 4,5 мм

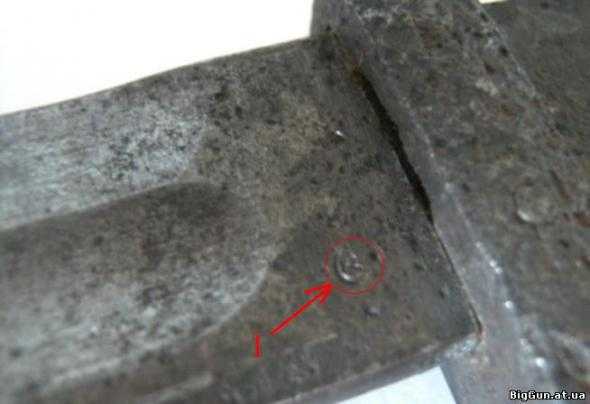

Клеймо госприемки штыка. Вообще-то их должно быть несколько, но сохранилось четко только это. номера на штыке не было. Почему-то его писали на деревянных ручках и поэтому штык-нож с номером либо редкое явление либо послевоенная набивка номера.
Размер ножен для штык-ножа СВТ-40

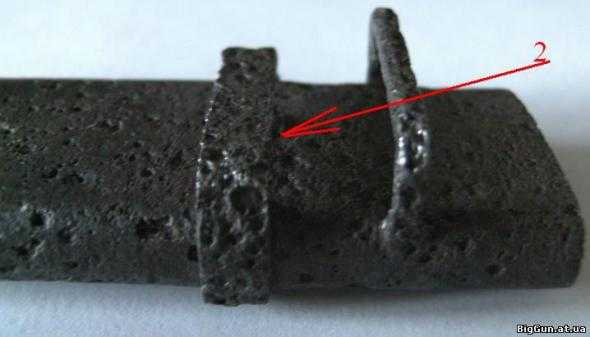

Размеры ножен со стороны вкладывания штыка. 1 — Фиксатор для подвесного ремешка
Размеры штык-ножа

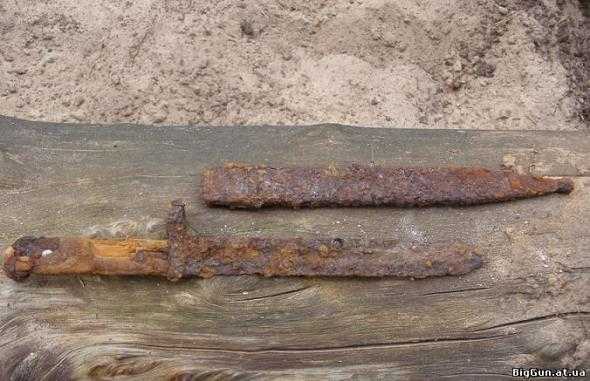

Штык-нож от СВТ-40 найденный на местах боевых действий
