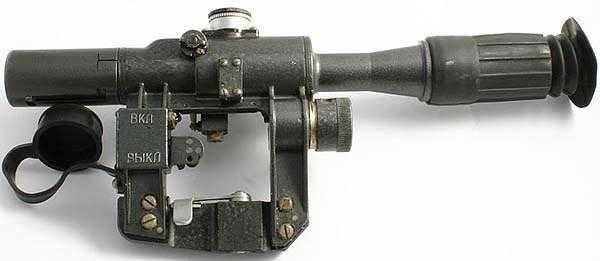

ПСО -1. Снайперский прицел ПСО
Оптический прицел является неотъемлемой принадлежностью снайпера. Данный прибор незаменим для удобной, быстрой и точной стрельбы. Только он позволяет доставать цель на весьма отдаленных расстояниях. Благодаря наличию светосилы и возможности увеличения изображения с оптическим прицелом можно эффективно вести огонь не только по дальним целям, но и по очень маленьким, малозаметным или даже замаскированным, которые поражать невооруженным глазом просто невозможно.
Назначение
Свойства снайперских прицелов позволяют с высоким результатом стрелять даже при неблагоприятном освещении, а также при ограниченной видимости. Достаточная светосила в сочетании с увеличением прицела дает возможность стрелять не только в сумерках, но даже при лунном свете, а также вести наблюдение за боем, отыскивая цели и определяя расстояния до мишеней.
Оптический прицел ПСО-1 предусмотрен для стрельбы по хорошо замаскированным и малогабаритным целям. Он устанавливается на стандартное крепление, принятое в странах Варшавского договора и именуемое «ласточкиным хвостом».Существует достаточно много моделей оружия, на которые можно устанавливать ПСО-1:
• СВД, ТКБ-0145К, СВУ и другие снайперские винтовки при наличии на них бокового крепления;
• ВСС и ВСК-94 — специальные винтовки;
• ТСВ-1 — тренировочные винтовки;
• карабины «Тигр», «Сайга», «Соболь»;
• спецавтоматы «Вал» 9A-91 и т.д.;
• автоматы и пулеметы Калашникова.
Характеристики
Прицел ПСО-1 имеет возможность четырехкратного видимого увеличения при угловом поле зрения в шесть градусов. Диаметр его выходного зрачка составляет шесть миллиметров при объективе в 24 мм. Масса прицела 620 грамм, а предел разрешения доходит до двенадцати угловых секунд.
Устройство
ПСО-1, инструкция которого подробно описывает его технические характеристики и составляющие, выглядит как зрительная труба, на которой есть механизмы установки углов при прицеливании, а также для учета боковых поправок. Устройство состоит из корпуса, а также окулярной и объективной трубок.
На внешней части оборудованы механизм углов прицеливания, делающий поправки для дальности стрельбы, в том числе и по вертикали, маховик и шкала дистанций, насеченная через каждые сто метров.
Оптика ПСО-1 и его прицельные нити расположены внутри приспособления. В старых образцах, таких как ПУ, ПЕ или ПБ, сетка была сформирована стальными элементами. Это были прицельный пенек и боковые выравнивающие нити. В современных ПСО-1 металлические составляющие заменены на прицельную сетку, нанесенную на поверхность линзы. Оптика, в свою очередь, состоит из объектива, работающего с оборачивающей системой и окуляром, которые вместе с оправами неподвижно закреплены в прицеле. Оборачивающиеся линзы могут двигаться по оси при вращении диоптрийного кольца. Именно благодаря этому и достигается максимальная четкость для видимости.
Механическая часть
Корпус ПСО-1 предназначен для соединения всех частей на винтовке. На его кронштейне предусмотрены упор, пазы, а также зажимной винт с ручкой, движок с пружинкой и, наконец, регулировочная гайка. Также к корпусу прикрепляются индексы или указатели установок прицела, а также боковых поправок с колпачком объектива.
Верхний маховик предназначен для установки прицела, а левый или правый — для введения корректировок. По устройству они одинаковые. Сверху на каждом из них есть три отверстия: среднее предназначено для соединительного винта, а два крайних нужны для стопорных винтов. С помощью пружинной шайбы маховичок удерживается в заданном положении.
Устройство освещения
Оно предназначено для освещения сетки прицела ПСО-1 во время стрельбы в сумерках или ночью. Устройство состоит из корпуса, на котором есть контактный винт, батарейки — источника тока, колпачка с пружиной для прижатия батареи к винту, проводов для соединения с электролампочкой с помощью тумблера. Аккумулятор устанавливается таким образом, чтобы его центральный электрод был подключен к винту, а боковой — к корпусу, для чего контактная пластина загибается за край, после чего на нее надевается колпачок.
Составляющие
Прицел ПСО-1 оснащен резиновым наглазником, предназначенным не только для правильности установки глаза, но и для удобства прицеливания. К тому же он успешно защищает линзы окуляра от неизбежного загрязнения или повреждений.
Выдвижная бленда необходима для предохранения объектива в ненастную погоду от попадания на нее снега или дождя, а также от прямых лучей солнца во время стрельбы и исключения демаскирующих отблесков, которые могут изобличить снайпера.
Оптическая система
Она состоит из окуляра, каретки, оборачивающей системы, сетки прицела, люминесцентного экрана, окна со светофильтром и объективом, который необходим для получения перевернутого или же уменьшенного изображения объекта наблюдения. Он состоит из трех линз, при этом две — склеенные.Прицел ПСО-1, инструкция к которому обязательно прилагается при покупке, имеет оборачивающую систему, предназначенную для придания изображению прямого нормального положения. Она, в свою очередь, тоже состоит из линз, которых четыре штуки, и они склеены попарно.
Прицельная сетка, необходимая для прицеливания, сделана на стекле, закрепленном в подвижной каретке. А окуляр предназначается для рассмотрения объекта наблюдения в увеличенном изображении. Люминесцентный экран же нужен для обнаружения инфракрасных световых источников. В ПСО-1 это тонкая пластина из специального состава, уложенная между двумя стеклами. На нем имеется окно со светофильтром для зарядки, а также флажок для переключения. При этом горизонтальное положение – при подзарядке экрана, а также для стрельбы в обычных условиях, вертикальное — для наблюдения и поражения цели, обнаруживающей себя своим инфракрасным излучением. На месте воздействия инфракрасных лучей на поверхности экрана появляется свечение, изображающее источник как круглое пятно зеленоватого оттенка.
Монтаж и демонтаж прицела
Для установки на оружие нужно вставить ПСО-1 на посадочное место, а затем подать ручку зажимного винта от себя. На винтовках модификации СВД даже после установки оптики сохраняется возможность для применения механического прицела, поскольку они не перекрывают друг друга.
Снайперский прицел ПСО-1 легко снимается с винтовки и так же беспроблемно присоединяется к ней, причем без какого-либо искажения качества стрельбы. Для того чтобы отсоединить устройство, необходимо ручку зажимного винта подать на себя, а затем снять с «ласточкиного хвоста» в направлении приклада.
Введение поправок
По дальности нужно поставить верхний маховичок на необходимое деление, которое и соответствует данному расстоянию. По горизонтали же боковик нужно раскрутить на красные цифры. Если сетка идет влево, пули пойдут в обратную сторону. Если же ориентироваться на черные цифры, то наоборот.
Боковые поправки по движущимся целям и на ветер производят вращением горизонтальных маховиков. На шкале нанесены деления со знаком «плюс» для правой корректировки и с «минусом» — для левой. Причем всегда в каждую сторону по десять делений с пронумерованными пятым и десятым положением. Каждое из них соответствует тысячному размеру дистанции.

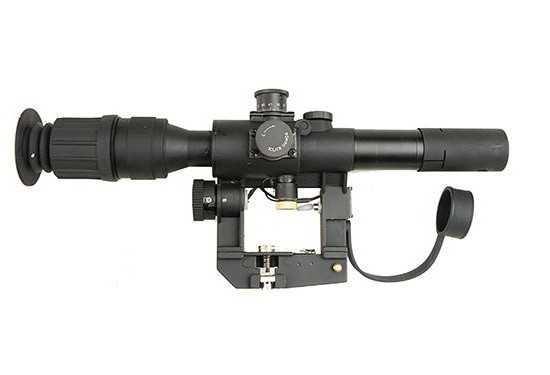

Реплика ПСО-1
Изготовлена на фабрике в Китае. Ее корпус сделан из алюминия. Прицел полностью, включая и крепления, качественно окрашен прорезиненной краской и имеет красную подсветку сетки. На нем сделано антибликовое покрытие. Реплика, как и оригинал, оснащена дальномерными сетками, которые позволяют производить ориентировочные оценки расстояния до цели. Кроме того, он оборудован и подсветкой, делающей возможным прицеливание даже самой темной ночью. Прицел хорошо становится на СВД и СВУ, а также на страйкбольную серию АК. У него есть всего один недостаток. Реплика ПСО-1, к сожалению, не садится на винтовки российского производителя АС «ВАЛ» и ВСС «Винторез».
Прицеливание
Точка прицеливания — это вершина у основного угольника, куда «падает» пуля. Поле чистое и строго очерчено по краям. Прицельное приспособление с изображением цели располагается в фокальной плоскости на объективе, поэтому глаз снайпера приспосабливается лишь на одно расстояние. Удаление выходного зрачка на девяносто миллиметров от линзы окуляра разрешает стрелять и в очках, и в противогазе, обеспечивая при этом и безопасность от отдачи винтовки.
При грамотном прицеливании глаз должен располагаться строго на оптической прицельной оси. Это означает, что зрительное поле должно быть очень чистым, а его периметры — строго очерченными: без теней по краям или каких-либо лунообразных затемнений. В противном случае пули уйдут в сторону, причем противоположную даже самому незначительному отклонению и довольно далеко от точки прицела.
При этом глаз должен быть размещен от окуляра на таком расстоянии, при котором зрительное поле будет просматриваться полностью, в полную величину, не дальше и не ближе от этого оптимального параметра.
Стрельба
Процесс стрельбы с оптическим прицелом, в том числе и с ПСО-1, намного труднее, чем некоторым может показаться. Это достаточно тяжелый процесс. Соблазняясь сведениями об отличных характеристиках прицельной оптики, некоторые дилетанты стараются устанавливать на свое оружие прицел с самым большим увеличением. И зачастую, к сожалению, получается так, что с оптикой они стреляют намного хуже, чем открыто. Происходит это по следующей причине. Чем выше увеличение прицела, соответственно, тем больше цель «прыгает» в зрительном поле, а это значит, что за нее тяжелее будет «зацепиться». В то же время стрелок все больше старается, «упираясь», а поскольку естественная пульсация в организме только усиливает процесс, то после прицеливания мишень двигается еще сильнее.
Стрелять с большими увеличениями прицела в состоянии лишь опытные снайперы, специфика работы у которых допускает применение упора. Это могут быть, например, стрелки, которые сидят в неподвижной засаде, или же члены антитеррористических групп. Даже снайперы, которые работают в подвижных группах, не могут позволить себе подобной роскоши.
Комплектация

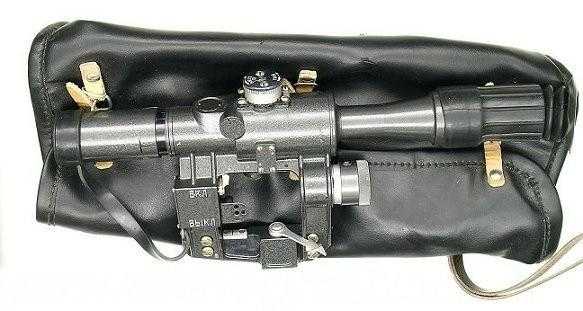

К каждому прицелу прилагаются сумка для переноски и чехол. Туда же входят и зимние устройства освещения сетки, масленка и запасные батарейки. В сумке предусмотрен специальный карман для оптического прицела, там же можно хранить магазины, есть место и для щеки-приклада, а также салфетки и светофильтра. Чехол служит для предохранения от снега, дождя и пыли при установлении его на винтовке.
fb.ru
Оптический прицел ПСО-1
- Подробности
- Категория: Прицелы
- Дата публикации 05.06.2013 21:46
- Автор: Super User
- Просмотров: 72861

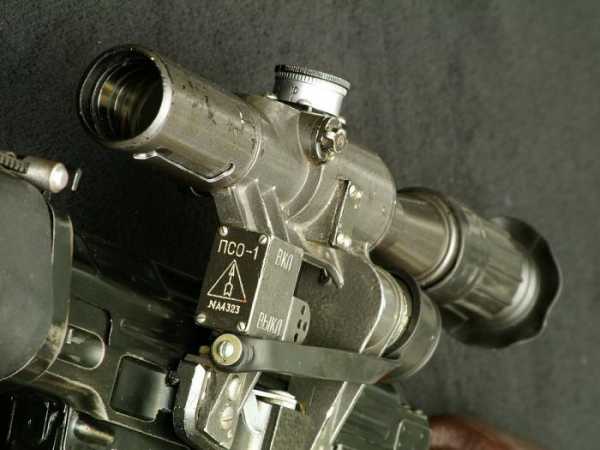

Прицел снайперский оптический ПСО-1 и его модификации до сих пор являются одним из основных прицелов для российского снайперского оружия, состоящего на вооружении ВС и внутренних войск МВД РФ. Был разработан в 1963 году для снайперской винтовки Драгунова, принятой на вооружение ВС СССР в том же году.
Предназначен для стрельбы по малогабаритным целям, находящимся на расстоянии до 1300 метров, устанавливается на специальное крепление типа «ласточкин хвост». Сохраняет полную работоспособность в интервале температур от — 50 до +50°C без запотевания оптики при их резком перепаде.
Заполнен азотом, герметичен, подсветка сеток позволяет производить прицеливание в сумерках и темноте. Интегрированная дальномерная шкала позволяет определять дальность до цели.

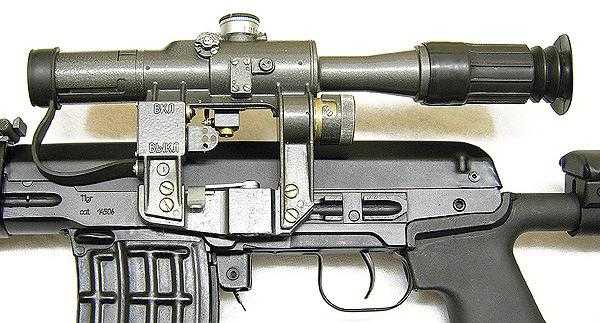

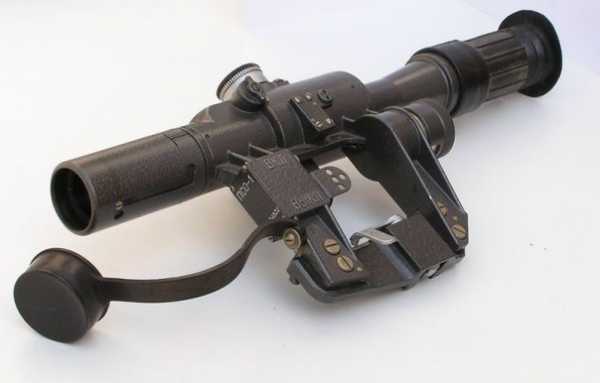

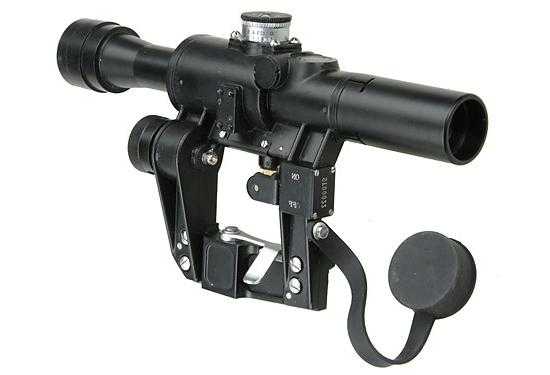

Прицел снайперский оптический ПСО-1
Основные сведения и технические характеристики прицела снайперского оптического ПСО-1
| Тип: | оптический снайперский |
| Страна: | СССР |
| Год создания: | 1963 |
| Годы изготовления: | 1963 — настоящее время |
| Изготовитель: | Новосибирский приборостроительный завод |
| Варианты (модификации): | ПСО 1-1; ПСО-1М2/ПСО-1М2-1, ПСО-2; ПСО-3 |
| Увеличение: | 4 |
| Поле зрения: | 6° |
| Диаметр выходного зрачка, мм: | 6 |
| Удаление выходного зрачка, мм: | 68 |
| Световой диаметр объектива, мм: | 24 |
| Максимальное разрешение, угл/сек | 12 |
| Длина, мм (с блендой и наглазником) | 375 |
| Напряжение элементов питания, В: | 1,5 |
| Масса, г: | 580 |

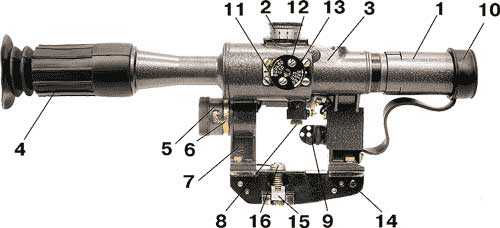

Устройство прицела ПСО-1
Механическая часть.
1. Выдвижная бленда. Предохраняет линзы объектива от попадания на нее дождя, снега и прямых солнечных лучей при стрельбе против солнца во избежание демаскирующих снайпера отблесков.
2. Верхний маховичок. Служит для установки прицела (более подробно — см. ниже).
3. Корпус. Соединяет между собой все механические и оптические части прицела.
4. Резиновый наглазник. Предохраняет линзы окуляра от механических повреждений и загрязнения, а также служит для удобства прицеливания и правильной фиксации глаза снайпера.
5. Колпачок с упором. Элемент устройства освещения сетки.
6. Корпус для элемента питания (батарейки). Элемент устройства освещения сетки прицела.
7. Кронштейн. Служит для крепления прицела на оружие.На нем находится упор, пазы, зажимной винт и его ручка.
8. Электролампочка. Предназначена для подсветки прицельной сетки.
9. Тумблер. Элемент устройства освещения сетки. Служит для включения / выключения электролампочки.
10. Колпачок объектива. Предназначен для защиты линз от механических повреждений и загрязнения. Открывается только после занятия снайпером исходной позиции и перед непосредственным началом прицеливания / оснотра местности.
11. Указатель (индекс). Указывает значение установки прицела и шкалы боковой поправки верхнего и бокового маховичков.
12. Стопорный винт.
13. Боковой маховичок. Служит для введения боковых поправок на цель.
14. Упор. Элемент кронштейна.
15. Движок с пружиной. Элемент кронштейна.
16. Зажимной винт. Элемент кронштейна.
Устройство освещения сетки. Предназначено для освещения сетки прицела при стрельбе в темноте или сумерках. Состоит из батарейки (источник электрического тока), корпуса для батарейки с контактным винтом, колпачка с упором и пружиной, который служит для поджатия батарейки к винту, проводков, соединяющих винт, к которому подключен центральный электрод батарейки через тумблер и самого тумблера, который включает и выключает электролампочку.

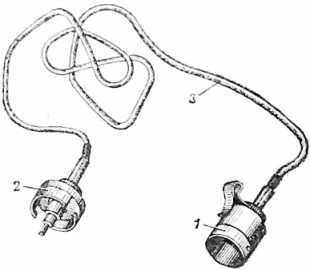

Зимнее устройство освещения сетки. Входит в комплект полного оснащения прицела как принадлежность. Предназначено для освещения прицельной сетки при температуре от 2°С и ниже. состоит из корпуса для батарейки (1), колпачка с упором (2) и экранированного провода (3).
Зимнее устройство освещения сетки прицела снайперского оптического ПСО-1
Для подготовки зимнего устройства освещения к работе, батарейка вкладывается в его корпус, на который, в свою очередь, надевается колпачок с упором, а колпачок зимнего устройства устанавливается на его место. Корпус устройства с установленой батарейкой может переноситься в кармане униформы снайпера, а провод, во избежание запутывания и зацепки за посторонние предметы, пропускается через левый рукав униформы.
Батарейка. В качестве элемента питания, для ПСО-1 используется батарейка типа РЦ-63. Правильная установка в корпус для батарейки (6): центральный электрод батарейки подключается к контактному винту устройства освещения сетки, а смещенный в сторону боковой электрод — к корпусу. При этом контактная пластина электрода загибается за край корпуса, затем на него надевается колпачок.
Назначение, устройство и принцип работы верхнего и бокового маховичков
Как было сказано выше, верхний маховичок служит для установки прицела в зависимости от расстояния до цели. Боковой маховичок — для введения боковых поправок на цель. Их устройство почти идентично, так что рассматриваться они будут комплексно.
Верхний маховичок прицела снайперского оптического ПСО-1
1. Корпус.
2. Торцовая гайка.
3. Стопорные винты.
4. Соединительный винт.
5. Дополнительная шкала.
6. Индекс.
7. Указатель.
На корпусе верхнего маховичка расположена шкала прицела с делениями от 1 до 10, каждая цифра деления означает 100 метров, то есть установка индекса на деление «5» будет означать расстояние до цели 500 метров после его определения (см. ниже).
На корпусе бокового маховичка расположена шкала боковых поправок с делениями в обе стороны от 0 до 10, каждая цифра деления соответствует значению одной тысячной (обозначается как 0-01).
На верхней части корпуса обоих маховичков расположена дополнительная шкала, цена делений которой составляет 0,5 тысячной. Эта шкала применяется для выверки прицела при пристрелке оружия.
Установка значений основной шкалы верхнего маховичка до деления «3» фиксируется через одно деление (1; 2; 3), при этом происходит один щелчок фиксатора. От деления «3» до деления «10» установка фиксируется через каждые пол-деления, то есть на одно деление происходит два щелчка фиксатора.
Все установки шкалы бокового маховичка (0-10) фиксируются через каждые пол-деления.
Соединительный винт связывает торцовую гайку с кареткой и при вращении гайки или маховичка передвигает каретку с сеткой прицела в нужном направлении.
Оптическая часть (система).
Оптическая система прицела снайперского оптического ПСО-1
2. Каретка. Соединяет верхний маховичок с сеткой прицела.
3. Оборачивающая система. Придает изображению прямое положение. Конструктивно состоит из попарно склееных четырех линз.
4. Сетка прицела. Исполнена на стекле, закрепленном в каретке (подвижной рамке).
5. Люминисцентный экран. Предназначен для обнаружения ИК (инфракрасных) источников света. Конструктивно состоит из тонкой пластины, изготовленой из специального состава, уложеной между двумя стеклами. Имеет окно со светофильтром, а также флажок переключения: при горизонтальном положении флажка (в сторону светофильтра) — для подзарядки экрана и стрельбы в обычных условиях, при вертикальном положении флажка (в сторону объектива) — для стрельбы по целям, которые обнаружили себя ИК излучением (например — лазерными прицелами) и для наблюдения.
6. Окно со светофильтром. Служит для зарядки люминисцентного экрана.
7. Объектив. Предназначен для получения перевернутого уменьшенного изображения наблюдаемого объекта. Конструктивно состоит из трех линз, две из которых — склеены.
Сетка прицела. Определение расстояния до цели.

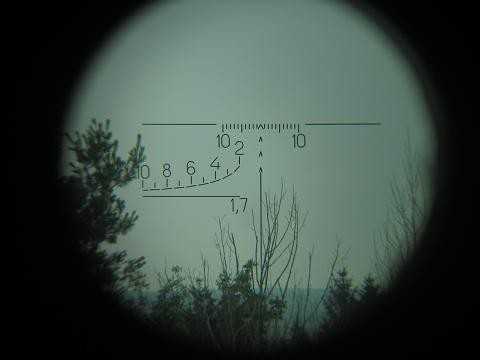

Сетка прицела ПСО-1
1. Шкала боковых поправок.
Вправо и влево от угольника обозначена цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01). Марка угольника соответствует значению две тысячные (0-02).
2. Основной угольник для стрельбы на расстояние до 1000 метров.
3. Дополнительные угольники для стрельбы на расстояние свыше 1000 метров.
Предназначены для стрельбы на расстояние 1100, 1200, и 1300 м (сверху-вниз). Для этого, значение верхнего маховичка выставляется на отметке 10.
4. Дальномерная шкала. Состоит из кривой пунктирной и сплошной горизонтальной линии. Рассчитана на высоту цели 1,7 м (средний рост человека), значение которой указано под горизонтальной линией. Над кривой пунктирной линией нанесена шкала с делениями, один пункт которой соответствует расстоянию до цели 100 метров. Значения шкалы, обозначенные цифрами 2, 4, 6, 8 и 10 соответствуют значениям 200, 400, 600, 800 и 1000 метров соответственно.
Определение расстояния до цели.
1. По дальномерной шкале:
2. По шкале боковых поправок и угловым величинам с помощью формулы тысячной:
Пример: Наблюдается грудная цель. Величина цели (В) = 0,5 м; угол (У) = 0,01 = 1. Значит, дальность до цели равна Д = 0,5 х 100 / 1 = 500 метров.
Нормальные (табличные) внешние условия стрельбы:
- отсутствие ветра
- температура воздуха +15°С
- нулевая высота над уровнем моря
При значительных отклонениях от нормальных условий стрельбы вносятся поправки на:
- боковой ветер
- температуру воздуха (при стрельбе на расстояние свыше 500 метров)
- при стрельбе выше 2000 метров над уровнем моря
- перемещение цели (упреждение)
Прицеливание по ИК прожектору при включенном люминисцентном экране с прицелом 4 на все дальности до 400 метров
| Дистанция, м | Деривация, см | Тысячные (горизонтальная поправка прицела) | Точка прицеливания без поправок (винтовка СВД) |
| 100 | 0 | 0 | центр прицела |
| 200 | 1 | 0 | то же |
| 300 | 2 | 0,1 | то же |
| 400 | 4 | 0,1 | левый (от стрелка) глаз противника |
| 500 | 7 | 0,1 | в левую сторону головы между глазом и ухом |
| 600 | 12 | 0,2 | левый обрез головы противника |
| 700 | 19 | 0,2 | над центром погона на плече противника |
| 800 | 29 | 0,3 | без поправок точная стрельба не производится |
| 900 | 43 | 0,5 | то же |
| 1000 | 62 | 0,6 | то же |

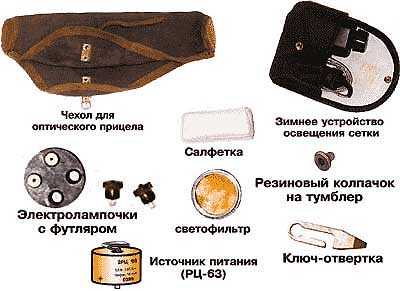

Запасные части и принадлежности прицела снайперского оптического ПСО-1
Чехол для оптического прицела предназначен для защиты прицела от внешних погодных воздействий: дождя, снега, влаги, а также пыли и грязи, когда он установлен на оружии.
Светофильтр надевается на окуляр при понижении внешней освещенности и появлении дымки в воздухе.
Назначение остальных запчастей и принадлежностей довольно прозрачно и в пояснениях не нуждается.
Читайте также: Прицел снайперский оптический ПСО-1M2 / ПСО-1М2-1
sniper-weapon.ru
Пристрелка снайперской винтовки — Портал VIPv.RU
Как показывает реальная практика, точная пристрелка снайперского оружия является камнем преткновения не только в развернутых подразделениях, но и на специализированных снайперских курсах. Практические инструкции по данной теме в войска не поступают уже давно. Наставления, оставшиеся от времен Союза СССР, выполнены в академическом стиле и поэтому малопонятны не только солдатам, но и младшим офицерам. Знатоки своего дела, снайперы–старослужащие, которые когда–то могли все это объяснить быстро, доходчиво и понятно, в большинстве своем уже давно ушли в мир иной. На их место пришли стрелки, не имеющие ни практического опыта, ни теоретической подготовки. В отсутствие необходимой информации они вынуждены пристреливать оружие по собственному разумению, расходуя массу нервной энергии, боеприпасов и служебного времени.
Между тем методика пристрелки оружия с оптическим прицелом довольно проста. Более того, она одинакова для снайперских винтовок различных систем и калибров.
Неопытные стрелки стараются пристреливать снайперское оружие сразу по оптическому прицелу, и этим тут же загоняют пристрелочный процесс в глубокий тупик. Дело в том, что абсолютно непристрелянную снайперскую винтовку необходимо сначала “привязать” к цели. Для этого оружие закрепляют в пристрелочном станке или на чем–нибудь массивном. Затем извлекают затвор и по каналу ствола наводят на обычную грудную или спортивную пистолетную мишень № 4, расположенную на дистанции 100 метров от позиции стрелка.На винтовке СВД это сделать трудно, поэтому канал ствола просматривается при помощи осколка зеркала, поставленного под углом в ствольную коробку.

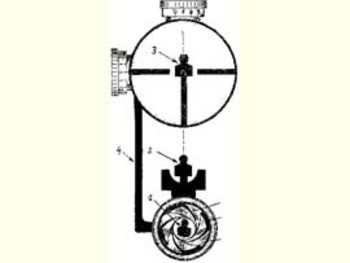

Фото 1. Мишень эта должна виднеться строго посередине канала ствола (1).
При такой ориентации ствола относительно цели на дистанции 100 м пуля обязательно попадет в центр мишени или где–то недалеко от этого центра. Но стрелок не будет все время наводить винтовку по стволу – это практически невозможно. Поэтому необходимо, чтобы такой наводке оружия по стволу соответствовало положение прицельных приспособлений открытого прицела – мушки и целика. Поэтому пристрельщику необходимо установить целик на деление “1”, и, сохраняя ориентацию канала ствола на мишень, вывести мушку горизонтальными и вертикальными перемещениями куда–то на центр мишени (2 на фото 1).
Не старайтесь сделать это особенно точно – на данном этапе пристрелки это не обязательно. Важно, чтобы методом такой “холодной пристрелки” вы навели оружие и по каналу ствола, и по открытому прицелу в одну и ту же точку. На снайперских винтовках отечественного производства перемещение мушки по горизонтали производится ее перемещением вдоль паза “ласточкин хвост”, в котором посажена мушка. Для облегчения пристрелочного процесса на основании мушки винтовки СВД нанесена шкала, угловая величина которой от риски до риски составляет одну тысячную дистанции до цели (развернутую по фронту). Поэтому перемещение риски намушника на одно такое деление смещает среднюю точку попадания на пристрелочной дистанции 100 м на 10 см вправо или влево. Аналогична величина смещения средней точки попадания и при стрельбе из трехлинейной винтовки. Перемещение мушки вдоль паза “ласточкин хвост” и на трехлинейной винтовке, и на СВД производят или при помощи специального прибора – мушковода, или осторожными ударами небольшого молоточка через медный штифт по основанию намушника (предохранителя мушки).
Вертикальные перемещения мушки на винтовке СВД и другом современном оружии производятся ее вкручиванием и выкручиванием. Один оборот мушки на СВД смещает среднюю точку попадания на пристрелочной дистанции на 16 см вверх или вниз. Вращение мушки производится основанием отвертки, имеющейся в пенале приспособлений для чистки. В трехлинейной винтовке обр. 1891–1930 гг. этот процесс сложнее – надо выбивать мушку с намушником из “ласточкина хвоста”, затем извлекать мушку из намушника, подбирать ее по номерам высоты или же подгонять по высоте надфилем.
Процесс перемещения мушки надо все время сверять с визуальным положением мишени в середине круглого просвета канала ствола. Для этого вам придется несколько раз нагибаться и заглядывать в ствол, каждый раз выправляя его положение. И как только вы добьетесь того, что средина круглого поля канала ствола и ровная мушка в целике будут направлены на одну и ту же точку на мишени, можно считать, что холодная пристрелка закончена. При таком соотношении оси канала ствола и линии прицеливания пуля обязательно попадет где–то вблизи центра мишени. Вам важно первым же выстрелом “зацепиться” за цель: этим вы избежите излишней траты боеприпасов.
Но практически пуля не всегда летит строго по оси канала ствола. Поэтому вам будет необходимо более точно пристрелять винтовку по открытому прицелу. Это надо будет сделать обязательно и по той причине, что оптический прицел имеет скверное обыкновение “сбиваться” в сторону от ударов и сотрясений. В боевой обстановке при “сбитой” оптике вся надежда – только на тщательно пристрелянный и выверенный открытый прицел. Более точно открытый прицел пристреливают по черной пристрелочной мишени или черному пристрелочному квадрату, размер которых по горизонтали составляет 25 см. Почему выбран именно такой размер?

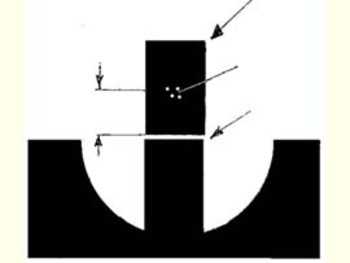

Фото 2. Потому что винтовочная мушка по ширине имеет в проекции ту же величину, что и пристрелочный квадрат и прицеливание при пристрелке на дистанции 100 м производится под низ этого квадрата, или, как говорят, под обрез, с небольшим (на волосок) белым просветом.
Просвет необходим для того, чтобы черная мушка не сливалась с черным квадратом. Без белого просвета мушка будет “врезаться” в черный квадрат. Такое прицеливание наиболее легкое и дает наиболее точные результаты стрельбы.
Окончательная “тонкая” пристрелка открытого прицела с прицеливанием “под обрез” на дистанции 100 м производится с установкой прицельного деления “3”, и при таком условии средняя точка попадания должна быть расположенной на 14 см выше просвета между мушкой и нижним обрезом пристрелочной мишени. Почему именно так?
Фото 3. Потому что при установленном прицеле “3” на дистанции 100 м превышение траектории составляет 14 см, на дистанции 200 м – 18 см, а на дистанции 300 м траектория опускается, и пуля попадает в центр мишени.
Почему винтовку пристреливают на дистанции 100 м с прицельными данными для стрельбы на 300 метров? Для удобства и быстроты. На дистанции 100 м пулевые пробоины будут отчетливо видны в подзорную трубу, а на 300 м – уже не будут видны вообще. Ходить к мишеням на 100 м ближе и быстрее, чем на 300, а практические результаты пристрелки будут одни и те же. Пристреляв винтовку СВД на дистанции 100 м с превышением средней точки попадания на 14 см с этим же прицелом “3” на дистанции 300 м вы будете попадать в точку прицеливания, “по центру”. Если же вы захотите попадать в центр мишени на дистанции 100 м – поставьте прицел “1”, пули пойдут ниже, и вы попадете туда, куда хотите. На дистанции 200 м поставьте прицел “2” и вы снова получите желаемый результат.
При стрельбе с тщательно выверенным открытым прицелом уверенно поражаются грудные цели на дистанциях до 300 м, а ростовые – до 600 м. К тому же при правильно пристрелянном открытом прицеле можно легко и быстро “выставить” оптический прицел.

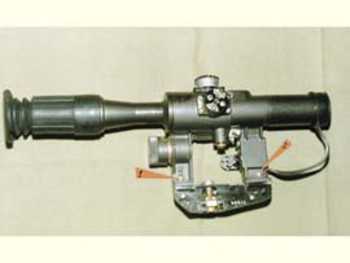

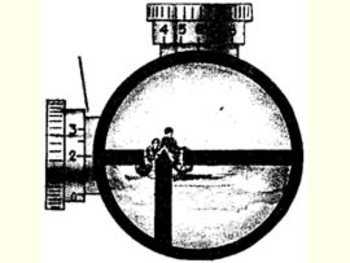

Установка оптического прицела производится путем сверки направления его оптической оси с линией прицеливания открытого прицела. Это происходит соответственно ранее описанному принципу установки открытого прицела путем совмещения направления его прицельной линии с осью канала ствола. Только на сей раз винтовка, зажатая в прицелочном станке, наводится на цель по открытому прицелу, поставленному на деление “3”, под обрез пристрелочного квадрата, как описано ранее. И в ту же точку наводится прицельный элемент оптического прицела (3 на фото 1) (острый “пенек” у прицелов ПУ, ПЕ, ПБ или вершинка прицельного угольника у прицела ПСО–1). Но при этом надо соблюдать обязательное условие: острие прицельного элемента должно находиться в средине зрительного поля прицела. Для чего? Для того, чтобы было куда “крутить” поправки. Суть в том, что желательная точка попадания в правильно пристрелянном прицеле должна находиться на его оптической оси. При введении прицельных поправок на дальность, боковой ветер и движение цели снайпер смещает прицельный элемент куда–то в сторону от оптической оси и тем самым выбирает точку прицеливания для необходимых упреждений или коррекции высоты траектории.
Фото 4. Посмотрите на фотографию. Снайпер, пристреливая оружие, пренебрег обязательным правилом местонахождения острия прицельного элемента на оптической оси в средине зрительного поля и “выставил” прицел “как придется”, с основным прицельным положением прицельного элемента сбоку и слева. По ходу боевых событий ему надо дать поправку “вправо два”, то есть переместить прицельные приспособления на два деления влево. Но поскольку прицельные приспособления там уже находятся, перемещать их влево уже некуда. К тому же четкость видения цели посреди зрительного поля намного выше, чем по его краям.
По всем этим причинам, прежде чем при пристрелке совместить острие прицельного элемента с точкой прицеливания открытого прицела, этот прицельный элемент (острие прицельного пенька или вершинка прицельного угольника) выводится вращением поправочных маховиков в центр зрительного поля боевой оптики. После чего совмещение точки прицеливания открытого прицела и прицельного элемента прицела оптического производится наведением всей трубки – корпуса оптического прицела. На различных типах оптических прицелов для этого существуют специальные приспособления. На прицеле ПУ (фото 6–7) наведение трубки оптики по вертикали осуществляется вращением верхнего (1 на фото 6) и нижнего (2 на фото 7) регулировочных винтов основания кронштейна.

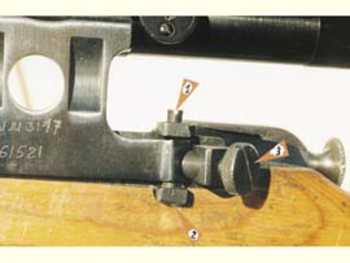

Фото 5. Горизонтальные регулировки на данном прицеле выполняются или прокладкой между хвостовиком кронштейна и его основанием тонкой полоски (или нескольких полосок) жести, или, наоборот, осторожным спиливанием надфилем опорных поверхностей хвостовика кронштейна в том месте, где они контактируют с его основанием.
Фото 6. После регулировки кронштейн прицела ПУ намертво зажимается зажимным винтом (3, см. фото 7).

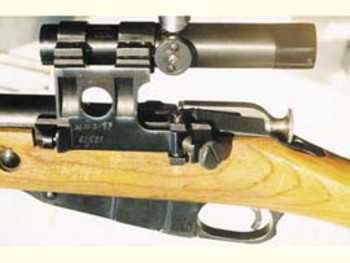

Фото 7. Оптический прицел ПУ становится на трехлинейную винтовку раз и навсегда. Снимать его нельзя.
Фото 8. Оптические прицелы ПЕ

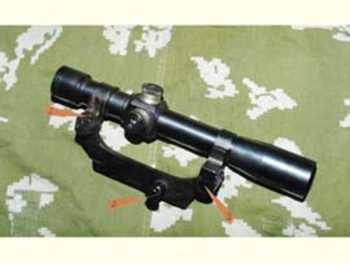

Фото 9. и ПБ устанавливаются на массивных боковых кронштейнах, которые “сажаются” на ствольную коробку посредством клиновидного “ласточкиного хвоста” (фото 10) с большой точностью и закрепляются в таком положении зажимным винтом (2 на фото 9, 10, 12).
Такая конструкция кронштейна позволяет снимать прицел с оружия при перевозке и без потери точности боя ставить его на винтовку при необходимости стрельбы. Кронштейн прицелов ПЕ и ПБ позволяет наводить трубку прицела центром зрительного поля (оптической осью с находящимся на ней прицельным элементом) по горизонтали. Для этого слегка отпускается винт–ось (1 на фото 9), и затем прицел смещается в нужном направлении по горизонтали, поперечным вращением (зажимая или отпуская) правого и левого регулировочных винтов (3 на фото 9 и 4 на фото 10). По окончании регулировки все винты зажимаются наглухо. По вертикали кронштейн прицелов ПЕ и ПБ не регулируется, поскольку его основание (посадочное место) с большой вертикальной точностью закреплено на ствольной коробке оружия. Незначительные пристрелочные регулировки (доводка) по вертикали производятся вращением вертикального дистанционного маховика.

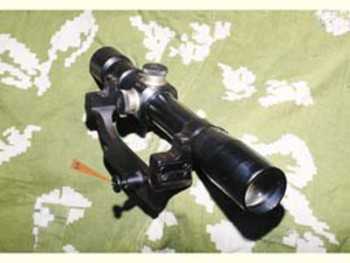

Фото 10. Точно так же, с большой технологической точностью по горизонтали, устанавливается на винтовке СВД прицел ПСО–1.
Однако бывают случаи, когда при механических погибах его кронштейна появляется необходимость скоординировать центр зрительного поля по необходимому направлению. Для этого отпускаются стягивающие (1 и 2 на фото 10) винты в сочленениях кронштейна и между сочленениями прокладываются тонкие полоски жести, после чего винты плотно затягиваются.
Еще раз заостряем внимание на том, что пристрелочное совмещение прицельного элемента оптического прицела с точкой прицеливания открытым прицелом на пристрелочной мишени на дистанции именно 100 м должно производиться только наведением трубки оптического прицела. При этом прицельный элемент должен быть установлен в центре зрительного поля оптики на оптической оси. Собственно, это и будет являться наведением точки прицеливания оптического прицела.

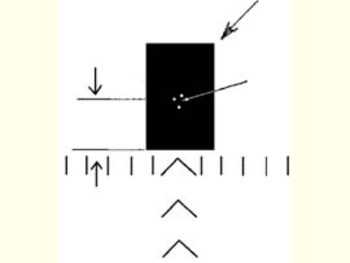

Фото 11. По окончании этого процесса “холодной” пристрелки оптики точка прицеливания будет выбрана строго под обрез черного пристрелочного квадрата.
После немного постреляйте боевыми патронами. Точка попадания у СВД должна быть на 14 см выше точки прицеливания (вспомним – винтовка была пристреляна с открытым прицелом “3”, и в ту же точку вы целились при помощи оптического прицела). Если же точка попадания получилась выше–ниже этих 14 см или же ушла слегка вправо–влево, это нестрашно. Такая погрешность обычно списывается за счет прицеливания открытым прицелом. Прицельная стрельба с оптикой всегда даст большую точность и кучность. И поэтому при таком несовпадении средних точек попадания за истину следует принимать результат, который получился при стрельбе с оптическим прицелом.
Но при несовпадении полученной СТП с желаемым местом попадания их надо все–таки совместить. Если отрыв невелик – 5–10 см, то трубку прицела наводить уже необязательно, а пристрелочную доводку можно выполнить вращением поправочных маховиков. Для того, чтобы снайпер знал, в какую сторону “крутить” боковые маховики, на них проставлены обозначения: на прицелах ПУ, ПБ и ПЕ на “+” – вправо, на “–“ – влево, а на прицелах ПСО направление перемещения СТП указано на маховиках стрелками (СТП – вправо, СТП – влево). Боковые горизонтальные маховики отградуированы в тысячных – от риски до риски одна тысячная. На вертикальных дистанционных маховиках дистанции стрельбы проставлены в сотнях метров. Но даже опытные снайперы часто забывают, куда крутить маховики.
Фото 12. К тому же из–за особенностей заряжания магазинных трехлинейных винтовок на их “родных” прицелах ПУ, ПЕ и ПБ маховики горизонтальных поправок расположены слева (фото 12–13), а на прицеле ПСО–1 автоматической винтовки СВД, где не надо “ворочать” затвором, горизонтальный маховик расположен справа.
Поэтому крутить маховики на разных прицелах нужно не в одну и ту же сторону. От старослужащих дошел простой, практичный и понятный способ, как крутить маховики в нужную сторону.
Фото 13. Суть его в следующем: вы вращаете любой маховик на любом прицеле, откручивая его – и пули (средняя точка попадания, сокращенно СТП здесь и далее) “уходят” из вашей ладони.
Фото 14. Вы “закручиваете” маховик – пули идут к вам в ладонь.
Фото 15. Вертикальные дистанционные поправки производятся по такому же принципу.
Способ настолько прост, что забыть его невозможно.
Не забывайте – лимбы (шкалы) горизонтальных маховиков отградуированы в тысячных. Это значит, что при повороте маховика на одно деление пуля на дистанции 100 м уйдет в сторону на 10 см. Следовательно, допустим, если СТП находится слева от желаемого места в 5 см, вы крутите правый маховик прицела ПСО–1 “от себя”, закручивая винт” на полделения. Пуля уйдет вправо (вам в ладонь), а на мишени – на 5 см вправо. В том же случае на прицелах ПУ, ПЕ, ПБ левый маховик вы крутите “от себя”, выкручивая винт, пуля выходит из вашей ладони вправо, и вы получаете тот же результат.
Значения дистанций на лимбах верхних маховиков от 3 до 6 примерно соответствуют одной тысячной на дистанции 100 м. Этим можно ориентироваться при пристрелке. Если, допустим, СТП легла на 5 см ниже расчетного места, покрутите вертикальный маховик (на всех типах прицела он одинаков) “закручивая винт” на полделения (примерно на 0,5 мм линейной величины лимба), – пуля уйдет вам “в ладонь”, а на мишени СТП “повысится” на 5 см.
После того, как вы установите СТП на желаемой высоте над точкой прицеливания, поставьте на верхнем маховике значение шкалы “3”, ибо вы, стреляя на 100 м, фактически пристрелялись на 300. Как это сделать?

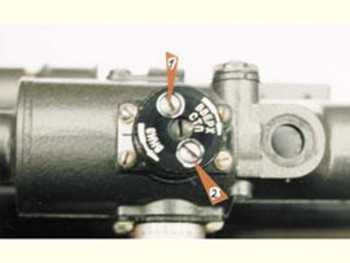

Фото 16. На маховиках всех типов прицелов сверху есть по два (иногда – по 3) зажимных винта. (1–2 ).
Осторожно, чтобы не сбить наводку маховика (лучше зажать венчик маховика в клещи или же захватить гаечным ключом – на венчике маховика прицела ПСО–1 есть специальные шлицы, и сам этот венчик поэтому называется гайкой), отпустите отверткой эти зажимные винты. При этом лимб–шкала отпускается и его можно легко повернуть в любую сторону. Поверните лимб и установите его цифрой “3” против контрольной риски. После чего осторожно затяните зажимные винты. Ту же операцию проделайте с горизонтальным маховиком. Его надо выставить против контрольной риски на ноль. Считайте, что теперь ваша винтовка пристреляна. Лимбы маховиков прицела ПСО–1 замкнуты на трещотку, поэтому поворот лимба будет сопровождаться щелчками. Бояться этого не следует. Теперь, если вам нужно стрелять на 100 м, ставьте дистанционный маховик на 1, если на 400 м – на 4. Пуля будет “падать” по центру, на острие прицельного элемента.
Внимание! При использовании прицелов ПУ, разработанных в свое время для винтовок СВТ с начальной скоростью пули 840 м/сек, при стрельбе из трехлинейных винтовок с начальной скоростью 865 м/сек. На дистанции свыше 400 м СТП не совпадает с точкой прицеливания – пули идут выше. Под разные партии и типы патронов (с легкими – 9,6 г, тяжелыми – 11,4 г и очень тяжелыми спортивными пулями весом 13,4 г и больше) оружие пристреливается на конкретные дистанции. Прежде чем пристреливать оптический прицел, испытайте оружие на кучность боя – снайперская винтовка по инструкции должна иметь кучность 8х7 см на 100 м дистанции стрельбы. Но настоящее снайперское оружие с отборным стволом должно укладываться по кучности боя в габариты спичечной коробки. Если оружие не имеет кучности боя, ставить на него оптический прицел бессмысленно. Трехлинейные снайперские винтовки, запасы которых еще очень велики, в массе своей изготовлены в 1944–1945 годах. В те же времена из их числа были отобраны лучшие стволы для боевой работе на фронте. От постоянного употребления в частях это оружие давно сработалось, и в 60–70 годы было заменено винтовками СВД. Выбракованные трехлинейные снайперские винтовки, не попавшие на фронт, впоследствии использовались в ДОСААФ или же хранились десятки лет на складах. У многих из них за это время проявилась “усталость металла” и покоробились ложи. И поэтому не следует ожидать от такого оружия чего–то сверхъестественного.
Прицелы ПСО–1 имеют слабое место. Внутренние кожаные сальники–прокладки иногда неправильно применяют и “тянут” поправочную систему. Такой прицел вызывает нестабильный бой с далекими отрывами: два выстрела вправо – три влево. Такой прицел требует ремонта в специальной мастерской.
На прицелах ПУ, ПБ, ПЕ лимб–шкала при отпущенных стопорных винтах вращается свободно. На прицелах ПСО–1 лимбы замкнуты на трещотку из расчета 1 деление на 2 щелчка. Дистанционный маховик имеет от деления “0” до деления 3 по одному щелчку, а далее – по 2 щелчка на одно деление. При пристрелке лучше заранее отпустить стопорные зажимные винты лимбов. Потом их легко можно будет затянуть без лишнего риска сместить маховики.
Винтовка пристреливается с упора, но между упором и оружием должна быть мягкая прокладка (рукавица или шапка). Иначе сотрясением при выстреле винтовку будет неуправляемо подбрасывать вверх.
Для стрельбы на дистанциях до 600 м такой пристрелки вполне достаточно. Стрелки, практикующие стрельбу на дистанциях 800 м и далее, на дистанции 100 м устанавливают прицельный элемент немного выше центра зрительного поля, чтобы было куда перемещать его вниз для стрельбы на большие расстояния.
Разница превышений траекторий при стрельбе с открытым прицелом (прицеливание под образ пристрелочного квадрата с просветом) и при стрельбе с оптическим прицелом с прицеливанием строго под обрез обычно составляет 1–2 см и на дистанциях стрельбы до 800 м практического значения не имеет. На более дальних расстояниях винтовку в любом случае придется пристреливать на конкретных дистанциях отдельно для каждой дистанции стрельбы.
Согласно старым инструкциям, снайперские винтовки пристреливаются только конкретным снайпером ( у разных людей разный вес, рост, длина рук и восприятие) при получении со склада, при получении от другого снайпера и после каждого настрела 150 выстрелов. Вопрос о необходимости очередной пристрелки решается конкретным снайпером. После доклада снайпера о необходимости пристрелки его непосредственный командир обязан отпустить этого стрелка на стрельбище, но обязательно назначив ему в охрану автоматчика для обеспечения безопасности.
Энциклопедия «Подготовка бойца спецназа» НПЦ «Здоровье народа», ООО «ВИПв
vipv.ru
