Подготовка снайпера — пристрелка снайперских винтовок СВД и ВСК – 94



Общие положения. Проверка боя винтовки. Приведение винтовки к нормальному бою. Выверка оптического прицела.

Общие положения

Винтовка, находящаяся в эксплуатации, должна быть всегда приведена к нормальному бою.
Проверка боя винтовки производится:

  • при поступлении её в подразделение
  • при обнаружении во время стрельбы ненормальных отклонений пуль
  • после ремонта, замены частей, которые могли бы изменить ее бой
  • в боевой обстановке проверка боя винтовки производится периодически при каждой возможности

Перед проверкой боя винтовку следует тщательно осмотреть и устранить обнаруженные недостатки.
Проверка боя винтовки и приведение ее к нормальному бою производятся на стрельбище в безветренную погоду, в закрытом тире или на защищенном от ветра участке стрельбища при нормальном освещении.

Снайперская винтовка проверяется и приводится к нормальному бою с открытым прицелом, после чего производится выверка оптического прицела и контрольная стрельба с оптическим прицелом.
Стрельба при проверке боя винтовки и приведении ее к нормальному бою производится лично снайпером, за которым она закреплена.
При проверке боя должен присутствовать оружейный мастер или оружейный техник с необходимым инструментом.

Проверка боя винтовки СВД

Для проверки боя винтовки и приведения ее к нормальному бою применяются патроны с обыкновенной пулей со стальным сердечником, взятые из герметической укупорки. Патроны должны быть одной партии.
Дальность стрельбы 100 м.
Прицел 3.
Положение для стрельбы — лежа с упора.

Стрельба ведется по проверочной мишени или черному прямоугольнику размером 20 см по ширине и 30 см по высоте. Мишени для пристрелки укрепляются на белом щите шириной 0,5 м и высотой 1 м. Точкой прицеливания служит середина нижнего края проверочной мишени, обрезанной по линии 3 (превышение 16 см) и подклеенной снизу белой бумагой.

На проверочной мишени в виде черного прямоугольника точка прицеливания – нижний край мишени. По отвесной линии на расстоянии 16 см выше точки прицеливания отмечается мелом или цветным карандашом нормальное положение средней точки попадания при стрельбе с открытым прицелом. Эта точка является контрольной (КТ).

Точка прицеливания должна находиться приблизительно на уровне глаза стреляющего.

При проверке боя винтовки отделить оптический прицел и щеку приклада. Для проверки боя снайпер (стреляющий) производит четыре одиночных выстрела, тщательно и однообразно прицеливаясь через открытый прицел под середину нижнего края проверочной мишени или черного прямоугольника.

По окончании стрельбы, руководящий проверкой боя, осматривает мишень и расположение пробоин, определяет кучность боя и положение средней точки попадания. Снайперам, производящим стрельбу, ходить к мишеням не разрешается.

Кучность боя винтовки признается нормальной, если все четыре пробоины вмещаются в круг диаметром 8 см.

Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется. При повторном неудовлетворительном результате стрельбы винтовку нужно отправить в ремонтную мастерскую.

Если кучность пробоин нормальная, определяется средняя точка попадания и ее положение относительно контрольной точки.

Для определения средней точки попадания по четырем пробоинам нужно:
  • соединить прямой линией две ближайшие пробоины, и расстояние между ними разделить пополам
  • полученную точку деления соединить с третьей пробоиной и расстояние между ними разделить на три равные части
  • точку деления, ближайшую к двум первым пробоинам, соединить с четвертой пробоиной и расстояние между ними разделить на четыре равные части.

Точка деления, ближайшая к первым трем пробоинам, и будет СТП четырех пробоин.

При симметричном расположении пробоин, СТП попадания определяют:
  • соединить пробоины попарно
  • затем соединить середины обеих прямых и полученную линию разделить пополам

Точка деления и будет СТП.

Если все четыре пробоины не вмещаются в круг диаметром 15 см, то СТП определяется по трем более кучно расположенным пробоинам при условии, что четвертая пробоина удалена от СТП трех пробоин более чем на 2,5 радиуса, вмещающего эти три пробоины.

При нормальном бое винтовки СТП должна совпадать с контрольной точкой или отклоняться от нее в любую сторону не более чем на 3 см.

Приведение винтовки к нормальному бою

Если при проверке боя средняя точка попадания отклонилась от контрольной точки в какую-либо сторону более чем на 3 см, то соответственно этому надо изменить положения мушки по высоте или ее предохранителя по боковому направлению. Если средняя точка попадания ниже контрольной точки, мушку надо ввинтить, если выше — вывинтить. Если средняя точка попадания левее контрольной, предохранитель передвинуть влево, если правее — вправо. Это так называемое правило пристрелки – «Мушка идёт за пулей».

При перемещении предохранителя мушки в сторону на 1 мм и при ввинчивании (вывинчивании) мушки на один полный оборот средняя точка попадания при стрельбе на 100 м смещается на 16 см. Деления на переднем торце основания мушки равны 0,6 мм, что соответствует смещению средней точки попадания по боковому направлению на 10 см.

Правильность перемещения мушки проверяется повторной стрельбой.
После приведения винтовки к нормальному бою старая риска на предохранителе мушки забивается и вместо нее набивается новая.

Выверка оптического прицела

По окончании проверки боя винтовки или приведения ее к нормальному бою производится выверка оптического прицела.
Для этого необходимо:

  1. присоединить к винтовке оптический прицел и щеку приклада; вращением маховичков поставить прицел на деление 3 и шкалу боковых поправок на 0
  2. закрепить винтовку в прицельном станке и навести ее по открытому прицелу, поставленному на деление 3, в точку прицеливания на проверочной мишени
  3. нижнюю часть проверочной мишени заклеить белой полоской бумаги шириной 2 см
  4. посмотреть в оптический прицел и заметить, куда направлен основной (верхний) угольник сетки прицела
  5. если он направлен в середину нижнего края проверочной мишени, то оптический прицел считается выверенным
  6. в случае несовмещения основного угольника сетки прицела с точкой прицеливания необходимо освободить стопорные (боковые) винты маховичков на один — два оборота, а затем вращением торцовых гаек подвести острие основного угольника сетки под точку прицеливания и осторожно завинтить стопорные винты маховичков до отказа
  7. проверить, не сместился ли угольник сетки прицела по отношению точки прицеливания при завинчивании стопорных винтов
  8. если он сместился, снова выверить прицел в изложенной выше последовательности.

После выверки оптического прицела произвести контрольную стрельбу с оптическим прицелом при тех же условиях, что и при проверке боя винтовки с открытым прицелом, только контрольная точка отмечается на высоте 14 см от точки прицеливания (снизу белую бумагу подклеить до пятой белой линии проверочной мишени). Если в результате контрольной стрельбы все четыре пробоины вмещаются в круг диаметром 8 см, а средняя точка попадания отклонилась от контрольной точки более чем на 3 см, следует определить отклонение средней точки попадания, освободить стопорные винты маховичков и внести соответствующие поправки в установки торцовых гаек. Перемещение торцовой гайки на одно деление дополнительной шкалы при стрельбе на 100 м изменяет положение средней точки попадания на 5 см.

Пример. При стрельбе на 100 м с установкой прицела 3 средняя точка попадания отклонилась от контрольной точки вверх на 5 см и влево на 7 см.
Действия. Для совмещения средней точки попадания с контрольной точкой необходимо освободить стопорные винты верхнего маховичка, вращением торцевой гайки в направлении «Вниз СТП» сместить указатель гайки относительно дополнительной шкалы корпуса маховичка на одно деление, осторожно завинтить стопорные винты до отказа; затем освободить стопорные винты бокового маховичка, вращением торцевой гайки в направлении «Вправо СТП» сместить указатель гайки относительно дополнительной шкалы корпуса маховичка на полтора деления, после чего осторожно завинтить стопорные винты до отказа.

После внесения поправок в установки торцевых гаек необходимо произвести повторную стрельбу. Если при повторной стрельбе все четыре пробоины вмещаются в круг диаметром 8 см, а средняя точка попадания совпала с контрольной точкой или отклонилась от нее в любую сторону не более чем на 3 см, то винтовка считается приведенной к нормальному бою.

Проверка боя винтовки ВСК-94

Проверка боя винтовки и приведение ее к нормальному бою производятся 9 мм патронами СП-5. Патроны должны быть одной партии.
Дальность стрельбы — 100м.
Целик в положении — «1».
Положение для стрельбы — сидя или лежа с упором в плечо.
Стрельба ведется по проверочной мишени. Точкой прицеливания служит середина нижнего края мишени. Она должна находиться приблизительно на уровне глаз стреляющего.
Точка прицеливания является контрольной точкой.
Для проверки боя винтовки стрелок производит четыре выстрела по проверочной мишени.
Кучность боя признается нормальной, если все четыре пробоины или три (при одной оторвавшейся) вмещаются в круг диаметром 15 см.
Если кучность расположения пробоин не удовлетворяет этому требованию, стрельба повторяется.

Приведение винтовки к нормальному бою

Если при стрельбе СТП отклонилась от контрольной точки в какую-либо сторону более чем на 6 см, то производится регулировка мушки (по горизонтали и по вертикали), т.е. если СТП ниже контрольной точки, мушку надо ввинтить, если выше — вывинтить. Если СТП левее контрольной точки, основание мушки необходимо передвинуть влево, если правее — вправо.

При перемещении основания мушки в сторону на 1 мм СТП смещается на 80 см.
Один полный оборот мушки перемещает СТП по высоте на 60см.
Правильность регулировки мушки проверяется повторной стрельбой.
После приведения винтовки к нормальному бою старая риска на основании мушки забивается, а вместо нее наносится новая.

Выверка оптического прицела

По окончании проверки боя винтовки или приведения ее к нормальному бою производится выверка оптического прицела.
Для этого необходимо:

  1. присоединить к винтовке оптический прицел; вращением маховичков поставить прицел на деление «1» и шкалу боковых поправок на «0»
  2. закрепить винтовку в прицельном приспособлении (станке) и навести ее по механическому прицелу (целик в положении «1») в точку прицеливания, в которую производилась наводка при стрельбе с механическим прицелом.

Посмотреть куда направлен основной угольник сетки прицела. Если он направлен в середину нижнего края проверочной мишени, то оптический прицел считается выверенным.

В случае несовмещения основного угольника сетки прицела с точкой прицеливания необходимо ввести поправку, для чего: освободить стопорные винты верхнего и бокового маховичков на один-два оборота, затем вращением торцовых гаек (вверх-вниз, влево-вправо) подвести острие основного угольника сетки под точку прицеливания и осторожно завинтить стопорные винты до отказа.
Проверить не сместился ли угольник сетки прицела по отношению точки прицеливания при завинчивании стопорных винтов.

Произвести четыре контрольных выстрела.
При нормальном бое винтовки СТП должна совпадать с контрольной точкой или отклоняться от нее в любую сторону не более чем на 4 см.

Если в результате контрольной стрельбы все четыре пробоины вмещаются в круг диаметром 10 см, но СТП отклонилась от контрольной точки более чем на 4 см, необходимо произвести поправку с помощью торцовых гаек, для чего освободить стопорные винты маховичков.

После внесения поправок необходимо произвести повторную стрельбу. Если при повторной стрельбе все четыре пробоинывмещаются в круг диаметром 10 см, а средняя точка попадания совпала с контрольной точкой или отклонилась от нее в любую сторону не более чем на 4 см, то винтовка считается приведенной к нормальному бою.

Рекомендуемые статьи

Нашли что-то интересное? Поделись с друзьями:


rusurvive.ru

Прицелы оптические охотничьи - для СВД и не только

На территории Российской Федерации по-прежнему функционируют заводы оружейной оптики. Российские прицелы — оптические и ночные — по-прежнему пользуются спросом. Известные производители — НПЗ, ВОМЗ, ЦКБ «Точприбор» — выпускают широкую номенклатуру для разных целей.

Чтобы выбрать себе, Вы должны для начала ответить на вопрос, какой именно охотой собираетесь заниматься, и для каких конкретно целей Вам нужен.

Разновидности

Наиболее простыми являются варианты для загонной охоты. Охотники старой школы вообще не пользуются никакими прицелами при этом: предпочитают бить невооруженным глазом. Но современные охотники, как правило, используют с карабином специальный загонный оптический прицел: невысокой кратности с широким полем обзора. Российские прицелы (оптические, дневные) такого типа выпускаются ВОМЗ (торговая марка «Пилад»), НПЗ (серии ПО).

Прицелы оптические охотничьи для ходовой охоты тоже небольшие и лёгкие, но отличаются большей универсальностью. Они могут быть панкратическими (то есть, с регулируемым увеличением), и иметь объектив большего диаметра (для удобства в сумерках). Также в сумерках выпускаются с подсветкой сетки.

Что касается варминтинга (на мелкого грызуна, например, сурка, с большого расстояния), то выпускаются и отечественные оптические прицелы для карабинов такого типа, достаточно большие и мощные (поскольку при этом виде не требуется подвижность, и стрельба ведётся с большого расстояния). Эти схожи с моделями для стрельбища.

По креплениям

На разные оружия требуются и разные способы крепления. Например, оптические прицелы для СВД (карабина «Тигр») и других моделей — аналогов советского армейского оружия систем Драгунова и Калашникова используют крепление «боковой ласточкин хвост». Карабины импортного производства имеют обычно верхнее крепление типа «Уивер» или «Пикатинни». Прицелы оптические (охотничьи) продаются без кронштейна в комплекте и могут устанавливаться на приобретённый отдельно кронштейн.

По сетке

Сетка может быть простой и сложной; в магазинах ведётся продажа оптических прицелов на карабины с разными типами сетки. Загонные, как правило, используют простейшую сетку типа «пенёк» или «три пенька». Для ходовой чаще используют вариации сетки типа «Крест» (LD, LK, MilDot).

Что касается варминтинга и других видов малоподвижной охоты с дальнего расстояния, то тут обычно используются сетки армейского типа, с дальномерами, параболами и другими специальными приспособлениями для облегчения прицеливания).

Ночные

На российском рынке лидирует фирма «Дедал-НВ» (завод «Катод», г. Новосибирск). Она заняла большую часть рынка, и только изредка можно найти в продаже с рук старые «Байгыш» и других фирм.

Ночные оптические прицелы для СВД выпускаются с таким же креплением, как и дневные; то же касается и других моделей карабинов и винтовок.

Ночные различаются по поколениям. Основных поколений насчитывается три (1, 2, 3), но выделяют также промежуточные поколения (1+, 2+, 3+). Основные поколения различаются по техническим характеристикам: первое поколение позволяет вести наблюдение на достаточно короткой дистанции, слабо усиливает свет и дает несколько «смазанную» картинку, второе — позволяет прицеливаться на большем расстоянии, третье — практически неограниченное расстояние, чёткая картинка и любая степень усиления света вплоть до х100000.

Промежуточные поколения отличаются от основных большей степенью компактности и различными дополнительными опциями (например, противозасветочной системой).

Для пневматики

Ловля мелкой дичи с пневматикой, несмотря на её сомнительный юридический статус, в России практикуется. Однако пневматические отличаются специфическими характеристиками, связанными с особой баллистикой пневматического оружия.

Пуля из пневматической винтовки летит, как правило, по менее настильной траектории, чем из огнестрельного оружия. По этой причине без дальномеров и шкал поправок на расстояние могут использоваться на пневматике только для стрельбы на близкие расстояния. Специальный пневматический прицел — с небольшой кратностью и при этом со сложной сеткой с дальномером.

Такого рода прицелы производятся всеми теми же фирмами, что и обычные дневные для огнестрельного оружия.

novoptic.ru

Снайперская винтовка Драгунова СВД.

Снайперская винтовка Драгунова СВД

автор СВД

Назначение снайперской винтовки Драгунова.


7,62-мм снайперская винтовка Драгунова является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.Прицел снайперский оптический ПСО-1 служит для точного прицеливания из снайперской винтовки по различным целям.

СВД

Огонь из снайперской винтовки наиболее эффективен на расстоянии до 800 м. Прицельная дальность стрельбы с оптическим прицелом - 1300 м, с открытым прицелом - 1200 м.
Дальность прямого выстрела по грудной фигуре - 430 м, а по бегущей фигуре - 640 м. Боевая скорострельность - до 30 выстрелов в минуту.
Масса снайперской винтовки без штык-ножа, с оптическим прицелом, не снаряженным магазином и щекой приклада 4,3 кг.

СВДС

Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями или винтовочные снайперские патроны.
Огонь из снайперской винтовки ведется одиночными выстрелами. Подача патронов при стрельбе производится из коробчатого магазина емкостью на 10 патронов.
Оптический прицел позволяет вести огонь ночью по инфракрасным источникам, а также при неблагоприятных условиях освещения, когда с открытым прицелом стрелять по целям затруднительно.
С 1963 г. рамочный приклад (с отделяемой щекой) и ствольные накладки изготавливались из бакелитовой фанеры, однако в середине 90-х годов, винтовка претерпела некоторые изменения во внешнем виде. Сначала СВД стали комплектовать ствольными накладками из полиамида, а затем и прикладом с неотъёмной поворотной щекой, также изготовленного из стеклонаполненного полиамида.

СВД нового образца Тактико-технические характеристики

Общее устройство

Снайперская винтовка состоит из следующих основных частей и механизмов:

■ ствола со ствольной коробкой, открытым прицелом и прикладом,
■ крышки ствольной коробки,
■ возвратного механизма,
■ затворной рамы,
■ затвора,
■ газовой трубки с регулятором, газового поршня и толкателя с его пружиной,
■ ствольных накладок,
■ ударно-спускового механизма,
■ предохранителя,
■ магазина,
■ щеки приклада,
■ оптического прицела.

В комплект снайперской винтовки входят:

■ прицел снайперский оптический - 1 шт.;
■ штык-нож - 1 шт.;
■ сумка для прицела и магазинов (рис. 4) - 1 шт.;
■ сумка под ЗИП (рис. 6) - 1 шт.;
■ ремень для ношения стрелкового оружия (рис. 5) - 1 шт.

Прицел снайперский оптический комплектуется чехлом, зимней системой освещения и индивидуальным ЗИП-ом.

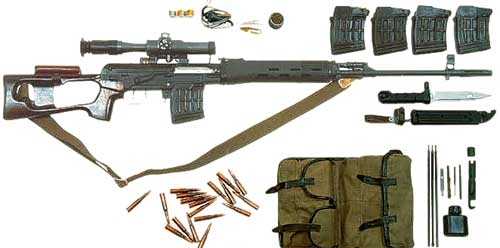

комплект СВД

Работа частей и механизмов

Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.
При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.
При отходе рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).
В переднее положение рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.
Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.
При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.
Винтовка имеет газовый регулятор, с помощью которого изменяются скорости отката подвижных частей. В условиях нормальной эксплуатации при смазанных деталях регулятор устанавливается на деление 1. При длительной стрельбе без чистки и смазки и сильном загрязнении винтовки может появиться задержка - неполный отход подвижных частей. В этом случае регулятор переводится на установку 2. Перевод регулятора из одного положения в другое производится с помощью фланца гильзы или патрона.

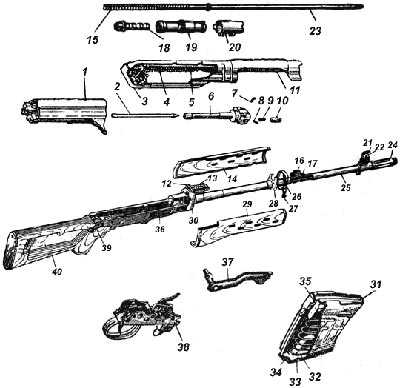

основные части и механизмы СВД

Разборка и сборка винтовки

Разборка снайперской винтовки может быть неполная и полная: неполная - для чистки, смазки и осмотра винтовки; полная - для чистки при сильном загрязнении винтовки, после нахождения ее под дождем или в снегу, при переходе на новую смазку и при ремонте. Частая разборка винтовки не допускается, так как это ускоряет изнашивание частей и механизмов. При разборке и сборке винтовки не применяйте излишних усилий и резких ударов. При сборке винтовки сличите номера на ее частях с номером на ствольной коробке.

Порядок неполной разборки снайперской винтовки

1)Отделить магазин. Взять магазин правой рукой, нажимая большим пальцем на за-щелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.

отделение магазина

2)Отделить оптический прицел. Приподнять ручку зажимного винта и повернуть ее в сторону наглазника; до отказа сдвинуть прицел назад и отделить его от ствольной коробки.

отделение оптического прицела

3)Отделить щеку приклада. Повернуть застежку замка щеки вниз, снять петлю с зацепа обоймы и отделить щеку.

отделение щеки приклада

4)Отделить крышку ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки и отделить крышку с возвратным механизмом.

отделение крышки ствольной коробки СВД

5)Отделить затворную раму с затвором. Отвести затворную раму назад до отказа и отделить от ствольной коробки.

отделение затворной рамы с затвором СВД

6)Отделить затвор от затворной рамы. Отвести затвор назад; повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.

отделение затвора от затворной рамы СВД

7)Отделить ударно-спусковой механизм. Повернуть предохранитель вверх до вертикального положения сдвинуть его вправо и отделить от ствольной коробки; взявшись за спусковую скобу, движением вниз отделить ударно-спусковой механизм от ствольной коробки.

отделение ударной спускового механизма СВД

8)Отделить ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа, сдвинуть перемещающуюся часть верхнего упорного кольца вперед; нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки и движением вниз и в сторону отделить ствольную накладку.

отделение ствольной накладки СВД

9)Отделить газовый поршень и толкатель с пружиной. Отвести толкатель назад, вывести его передний конец из гнезда поршня и отделить от газовой трубки поршень; ввести передний конец толкателя в газовую трубку; поджать пружину толкателя до выхода ее из канала прицельной колодки и отделить толкатель с пружиной, а затем отделить пружину от толкателя.

отделение газового поршня и толкателя с пружиной СВД

Порядок сборки снайперской винтовки после неполной разборки

1)Присоединить газовый поршень и толкатель с пружиной. Надеть пружину на задний конец толкателя; ввести передний конец толкателя в газовую трубку, поджать пружину и ввести задний конец толкателя с пружиной в канал прицельной колодки; отвести толкатель назад и вывести его передний конец из газовой трубки в сторону; вставить газовый поршень в газовую трубку, а передний конец толкателя - в гнездо поршня.
2)Присоединить ствольные накладки. Вставить задний (уширенный) конец правой (левой) ствольной накладки в нижнее упорное кольцо вырезом накладки к прицелу и, нажимая накладку вниз, присоединить ее к стволу; надвинуть перемещающуюся часть верхнего упорного кольца на наконечники накладок и повернуть замыкатель верхнего упорного кольца к газовой трубке до захода его отгиба в вырез на кольце.
3)Присоединить ударно-спусковой механизм. Завести вырезы корпуса ударно-спускового механизма за ось перемычки ствольной коробки и прижать ударно-спусковой механизм к ствольной коробке; ввести ось предохранителя в отверстие ствольной коробки; повернуть предохранитель в вертикальное положение, плотно прижать к ствольной коробке и повернуть вниз до захода выступа щитка в нижнюю фиксирующую выемку ствольной коробки.
4)Присоединить затвор к затворной раме. Вставить затвор цилиндрической частью в канал затворной рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед до отказа.
5)Присоединить затворную раму с затвором. Удерживая затвор в переднем положении, вставить направляющие выступы затворной рамы в вырезы отгибов ствольной коробки, небольшим усилием прижать затворную раму к ствольной коробке и продвинуть вперед.
6)Присоединить крышку ствольной коробки с возвратным механизмом. Ввести возвратный механизм в канал затворной рамы; сжимая возвратные пружины, вставить выступы на переднем конце крышки в вырезы на нижнем упорном кольце; нажать на задний конец крышки до полного ее прилегания к ствольной коробке; повернуть замыкатель крышки ствольной коробки вперед до постановки его на фиксатор.
7)Присоединить щеку приклада. Наложить щеку на верхнюю часть приклада залежкой вправо против выреза для нее; надеть петлю на зацеп обоймы и повернуть застежку вверх.
8)Присоединить оптический прицел. Совместить пазы на кронштейне прицела с выступами на левой стенке ствольной коробки; продвинуть прицел вперед до отказа и повернуть ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне.

Назначение, устройство частей и механизмов винтовки

Ствол (рис. 18) служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо, патронник, пульный вход и газоотводное отверстие. Калибр канала ствола - 7,62 мм. Снаружи ствол имеет: основание мушки, газовую камору, антабку для ремня, верхнее и нижнее упорные кольца ствольных накладок, колодку прицела, и на казенном срезе вырез для зацепа выбрасывателя.

ствол СВД

Основание мушки (рис. 19) имеет упор для крепления штыка-ножа, щелевой пламегаситель и паз для предохранителя мушки.

основание мушки СВД

Газовая камора (рис. 20) служит для направления пороховых газов из ствола на газовый поршень. Она состоит из газовой трубки с отверстием, регулятора, газового поршня и защелки газовой трубки. Внутри газовой каморы сделано наклонное отверстие, совмещенное с газоотводным отверстием в стенке ствола. Снаружи газовой трубки имеется четырехгранное утолщение для ключа пенала.
Газовый поршень помещается в газовой трубке и служит для передачи давления пороховых газов толкателю. Он имеет головку и гнездо для переднего конца толкателя.

газовая камора СВД

Толкатель с пружиной (рис. 21) служит для отвода затворной рамы назад при выстреле. Он имеет венчик для упора пружины и ограничения движения толкателя назад. Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.

толкатель с пружиной СВД

Регулятор имеет две установки, обозначенные цифрами 1 и 2. Устанавливается он на деление 1 против риски на защелке газовой трубки. При длительной стрельбе без чистки и смазки может появиться задержка - неполный отход подвижных частей. В этом случае регулятор переводится на установку 2. Для этого необходимо в зацепы регулятора вставить закраину гильзы или патрона (рис. 22) и повернуть регулятор.

перестановка газового регулятора СВД

Верхнее и нижнее упорные кольца служат для присоединения ствольных накладок к стволу. На нижнем упорном кольце имеются пружины ствольных накладок и выступ, предотвращающие смещение накладок, а также вырезы для выступов крышки ствольной коробки. Верхнее упорное кольцо состоит из двух частей - неподвижной и перемещающейся. На неподвижной части находятся упоры (отгибы) для удержания накладок, а на перемещающейся части - замыкатель для закрепления верхнего упорного кольца на присоединенных ствольных накладках. В стенках накладок сделаны вентиляционные окна.
Ствольная коробка (рис. 23) служит для соединения частей и механизмов винтовки, для обеспечения закрывания канала ствола затвором и запирания затвора; в ствольной коробке помещается затворная рама с затвором и ударно-спусковой механизм; сверху она закрывается крышкой.

ствольная коробка СВД

Ствольная коробка имеет: внутри - вырезы для запирания затвора, задние стенки которых являются боевыми упорами, и с левой стороны выступ со скосом для предварительного поворота затвора в начале его запирания, отгибы с вырезами для направления движения затворной рамы и затвора; отражательный выступ со скосом для отражения гильз; перемычку с осью для присоединения ударно-спускового механизма и гнездом для помещения останова затвора с пружиной; вырез для зацепа магазина; в боковых стенках - отверстия для предохранителя и отверстия для замыкателя крышки ствольной коробки; на правой стенке - две фиксирующие выемки для постановки предохранителя и фиксатор замыкателя крышки ствольной коробки; на левой стенке - выступы для крепления (присоединения) оптического прицела; снизу - окно для магазина и окно для ударно-спускового механизма.
К ствольной коробке прикреплен приклад.
Крышка ствольной коробки (рис. 24) предохраняет от загрязнения части и механизмы, помещаемые в ствольной коробке. В ней размещается возвратный механизм. Впереди она имеет выступы для фиксации крышки в нижнем упорном кольце ствола; с правой стороны - вырезы для прохода выбрасываемых наружу гильз и для движения рукоятки перезаряжания; сзади - вкладыш; в боковых стенках - отверстия: слева - для оси серьги возвратного механизма, справа - для выталкивания этой оси выколоткой. Вкладыш имеет окно для серьги возвратного механизма; выступ с полукруглой выемкой для крепления крышки к ствольной коробке с помощью замыкателя; цилиндрический выступ, который вместе с передней стенкой вкладыша воспринимает удар затвора и затворной рамы в крайнем заднем положении; отверстие для оси серьги возвратного механизма и пружинный фиксатор оси серьги.

крышка ствольной коробки СВД

Возвратный механизм (рис. 25) служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из двух одинаковых возвратных пружин, направляющей втулки, направляющего стержня и серьги с осью, с помощью которых он закрепляется во вкладыше крышки ствольной коробки.

возвратный механизм СВД

Затворная рама (рис. 26) служит для приведения в действие затвора и ударно-спускового механизма.
Затворная рама имеет: внутри - верхний канал для возвратного механизма, нижний канал для затвора, продольный паз для прохода отражательного выступа (в винтовках первого выпуска этот паз отсутствует) и два боковых канала, сделанных для облегчения; сзади - выступ, исключающий возможность выстрела при недокрытом затворе и служащий для поворота курка при отходе затворной рамы назад; по бокам - пазы с направляющими выступами для движения затворной рамы по отгибам ствольной коробки; с левой стороны сзади - выступ для опускания (поворота) рычага автоспуска; с правой стороны впереди - рукоятку для перезаряжания винтовки; снизу - фигурный вырез для помещения в нем ведущего выступа затвора и паз со скосом для прохода головки курка.

затворная рама СВД

Затвор (рис. 27) служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона). Он состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки ударника.
Остов затвора имеет: на переднем срезе - два цилиндрических выреза для дна гильзы и выбрасывателя; два выема, исключающих удар затвора о казенный срез ствола; три боевых выступа, которые при запирании затвора заходят в вырезы ствольной коробки. На правом боевом выступе расположен ведущий выступ для поворота затвора при запирании и отпирании; на левом выступе имеется скос для предварительного поворота затвора при запирании; нижний выступ является досылателем патронов; на левой стороне - продольный паз для прохода отражательного выступа ствольной коробки. В утолщенной части остова затвора - поперечные отверстия для оси выбрасывателя и шпильки ударника. Внутри остова затвора сделан канал для помещения ударника.
Ударник имеет боек и уступ для ограничения движения ударника шпилькой. Выбрасыватель с пружиной служит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси.

затвор СВД

Ударно-спусковой механизм (рис. 28) служит для спуска курка с боевого взвода и взвода автоспуска, обеспечения ведения одиночного огня, прекращения стрельбы, предотвращения выстрела при незапертом затворе и для постановки винтовки на предохранитель.
Ударно-спусковой механизм состоит из корпуса, курка с боевой пружиной, автоспуска, шептала и спускового крючка с пружиной.
Корпус имеет: снизу - предохранительную скобу, окно для хвоста спускового крючка; в боковых стенках - три отверстия с вырезами с правой стороны для осей спускового крючка, шептала и автоспуска, а также отверстия для оси предохранителя и оси курка; спереди - вырезы для оси перемычки ствольной коробки; сзади - зацепы для концов пружины спускового крючка; внутри - стойку с вырезом для направления движения тяги спускового крючка и ограничителем для хвоста шептала.
Курок с боевой пружиной служит для нанесения удара по ударнику. На курке имеется боевой взвод с пазом для тяги спускового крючка, взвод автоспуска, цапфы и отверстие для оси. Боевая пружина надета на цапфы курка и своей петлей действует на курок, длинным концом - на хвост шептала, коротким концом - на хвост автоспуска.
Автоспуск служит для автоматического освобождения курка со взвода автоспуска при стрельбе, а также для предотвращения спуска курка при незапертом затворе. Он имеет шептало для удержания курка на взводе автоспуска, рычаг для разъединения шептала автоспуска со взводом автоспуска курка выступом затворной рамы при подходе ее в переднее положение, хвост для короткого конца боевой пружины и отверстие для оси.
Шептало служит для удержания курка после выстрела в крайнем заднем положении. Шептало имеет зацепы для удержания курка на боевом взводе, перемычку для зацепа тяги спускового крючка и хвост для длинного конца боевой пружины.
Спусковой крючок с пружиной служит для вывода шептала из-под боевого взвода курка. Он имеет тягу с зацепом, ограничитель щитка, отверстия для оси и хвост. В корпусе ударно-спускового механизма на своей оси помещается защелка магазина с пружиной.

ударно-спусковой механизм СВД

Предохранитель (рис. 29) служит для запирания шептала, спускового крючка и одно-временного ограничения движения затворной рамы назад, чем исключается возможность случайного выстрела, а также для закрепления ударно-спускового механизма в ствольной
коробке. Предохранитель имеет: ось, закрепляющую ударно-спусковой механизм на ствольной коробке, с утолщенной частью для запирания шептала и выступами для ее удержания в ствольной коробке; щиток с выступом, закрывающий вырез для движения рукоятки затворной рамы при установке винтовки на предохранитель. На утолщенной части оси сделаны вырезы для хвоста шептала и для ограничителя щитка. Нижнее положение предохранителя отвечает установке его для ведения огня, а верхнее - на предохранитель.

предохранитель СВД

Приклад имеет: вырез, образующий рукоятку и служащий для помещения большого пальца правой руки, и вырез для застежки замка щеки приклада; окно с антабкой для ремня; металлический затыльник; шуруп-фиксатор замыкателя крышки, ствольной коробки.
Приклад с помощью соединительного винта и шурупа присоединяется к ствольной коробке.
Щека приклада применяется только при стрельбе с оптическим прицелом. Она состоит из деревянного основания, мягкой набивки с кожаным покрытием и замка для крепления щеки на прикладе. Замок имеет обойму с зацепом и застежку с петлей.

приклад с щекой СВД

Прицельные приспособления служат для наводки винтовки при стрельбе по целям на различные расстояния. Прицельные приспособления снайперской винтовки состоят из оптического прицела ПСО-1 и механического (открытого) прицела.
Оптический прицел (рис. 31) является основным прицелом снайперской винтовки. Увеличение прицела 4-кратное, поле зрения 6°. Оптический прицел состоит из механической и оптической частей. Механическая часть прицела включает, корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок.
Оптическая часть прицела включает объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.

прицел ПСО

Прицел (рис. 32) состоит из колодки прицела, пластинчатой пружины, прицельной планки и хомутика.

механический открытый прицел СВД

Колодка прицела имеет: сверху - два вектора для придания прицельной планке определенной высоты, проушины для крепления прицельной планки и гнездо для пластинчатой пружины; внутри - сквозной канал для толкателя с пружиной.
Пластинчатая пружина служит для удержания прицельной планки в приданном положении.
Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении. На прицельной планке нанесена шкал с делениями от 1 до 12 и буквой П. Цифры шкалы обозначают дальности стрельбы сотнях метров, П - постоянная установи прицела, соответствующая прицелу 4.
Хомутик надет на прицельную планку удерживается в приданном положении за щелкой. Защелка имеет зуб, который под действием пружины заскакивает в вырез прицельной планки.
Мушка ввинчена в предохранитель. На предохранителе и основании мушки нанесены риски, определяющие положение мушки.

Магазин (рис. 33) служит для помещения патронов и подачи их в ствольную коробку. Он состоит из корпуса, крышки стопорной планки, пружины и подавателя.
Корпус магазина соединяет все части магазина. Его боковые стенки имеют загибы для удержания патронов от выпадания ограничения подъема подавателя и выступы, ограничивающие утапливание магазина в окне ствольной коробки; на передней стенке имеется зацеп, а на задней - опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. 

устройство магазина СВД

Стенки корпуса для прочности сделаны ребристыми. Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа стопорной планки.
Внутри корпуса помещается подаватель и пружина со стопорной планкой. Подаватель обеспечивает шахматное расположение патронов в магазине и имеет выступ, который при подаче последнего патрона из магазина поднимает останов затвора вверх. Стопорная планка закреплена на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.

Штык-нож (рис. 34) присоединяется к снайперской винтовке перед атакой и служит для поражения противника в рукопашном бою. В остальное время он используется в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).

Важно знать:
Провода осветительной сети необходимо резать по одному, сняв предварительно ремень со штыка-ножа и подвеску с ножен. При резке провода необходимо следить за тем, чтобы руки не прикасались к металлической поверхности штыка-ножа и ножен. Проделывание проходов в электризованных проволочных заграждениях с помощью штыка-ножа не разрешается.

Штык-нож состоит из лезвия и рукоятки. На лезвии имеются: режущая грань; пила; режущая кромка, которая в сочетании с ножнами используется как ножницы; Рукоятка служит для удобства действия и для примыкания штыка-ножа к винтовке. На рукоятке имеются: спереди - кольцо для надевания на пламегаситель, зацеп для ремня; сзади - продольные пазы, которыми штык-нож надевается на соответствующие выступы на упоре основания мушки; защелка; предохранительный выступ; отверстие для ремня; пласт¬массовые щечки и ремень для удобства обращения со штыком-ножом.
У штыков-ножей последних выпусков пластмассовые щечки заменены пластмассовым корпусом, который удерживается на рукоятке металлическим наконечником с соединительным винтом.

штык-нож

Ножны (рис. 35) служат для ношения штык-ножа на поясном ремне. Кроме того, они используются вместе со штыком-ножом для резки проволоки. Ножны имеют подвеску с петлей, выступ-ось, упор для ограничения поворота штыка-ножа при действии им как ножницами; внутри ножен имеется пластинчатая пружина с фиксатором для удержания штыка-ножа от выпадания.
На ножнах последних выпусков резиновый наконечник заменен пластмассовым корпусом и изменена подвеска. Вместо верхнего карабинчика сделана петля для ношения штыка- ножа на поясном ремне.

ножны штык - нож и ножны

Назначение и устройство принадлежности к снайперской винтовке

Принадлежность (рис. 37) служит для разборки, сборки, чистки и смазки снайперской винтовки и переносится в сумке для прицела и магазинов.
К принадлежности относятся: щека, шомпол, протирка, ерш, отвертка, выколотка, пенал и масленка.

принадлежности к винтовке СВД

Щека применяется при стрельбе из винтовки с оптическим прицелом. В этом случае она надевается па приклад винтовки и фиксируется на нем с помощью замка.
Шомпол применяется для чистки и смазки канала ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом.
Протирка предназначена для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.
Ерш служит для чистки канала ствола раствором РЧС.
Отвертка применяется при разборке и сборке винтовки, чистке газовой каморы и газовой трубки, а также как ключ при регулировке положения мушки по высоте.
Выколотка применяется для выталкивания осей и штифтов.
Пенал служит для хранения протирки, ерша, отвертки и выколотки. Он состоит из двух составных частей: пенала-ключа и крышки пенала.
Пенал-ключ используется как рукоятка шомпола при чистке и смазке винтовки, как рукоятка отвертки при разборке и сборке винтовки и как ключ при отделении газовой трубки и сборке шомпола.
Крышка пенала применяется как дульная накладка при чистке ствола.
Масленка служит для хранения смазки.

Задержки и неисправности, возникающие при стрельбе из СВД и способы их устранения

Задержки и неисправности, возникающие при стрельбе из СВД и способы их устранения

Тюнинг СВД

Тюнинг Тюнинг

Ну и еще немного классного видео.

[media=https://www.youtube.com/watch?v=nap3X9WuOZE]

Р.S. Не забудьте ответить на опрос.


unikumrus.com

СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА СВД :: promat

Снайперская винтовка Драгунова СВД

Драгунова (СВД), вид справа

Снайперская винтовка СВД

Снайперская винтовка Драгунова СВД-С с укороченным стволом и складным вбок прикладом

Гражданский вариант винтовки СВД - карабин "Тигр" калибра 7.62х54 с пластиковой ложей "по типу СВД нового образца"

Иностранные клоны и подражания винтовке СВД, сверху вниз: винтвока Al Kadesih (Ирак), винтовка Type 85 (Тип 85, Китай) и винтовка FPK (Румыния). Обратите внимание, что только две верхние винтвоки в действительности являются копиями СВД, винтовка FPK на самом деле является увеличенной модификацией Автомата Калашникова калибра 7,62x54R оформленной "под СВД".

СВДН с установленным ночным прицелом

СВД

СВД

СВД

СВД

СВД

СВД с пластмассовым прикладом и накладками

СВД при стрельбе

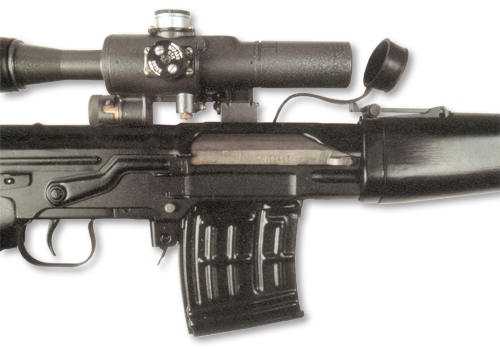

Оптический прицел ПСО-1

Вид прицельной сетки прицела ПСО-1, используемого на винтовке СВД. Шкала в нижнем левом квадранте служит для определения дальности (в сотнях метров) до цели высотой 1.7 метра.

Снайперская винтовка Драгунова (СВД), основные компоненты

Устройство СВД:
1 - рама 6В1. 2-7; 2 - ударник 6В1 2-5; 3 - крышка 6В1. сб. 5;
4 - стержень направляющий 6В1. 5-6; 5 - втулка направляющая
6В1. 5-5; 6 - затвор 6В1. 2-1; 7 - ось выбрасывателя 6В1. 2-3;
8 - штифт ударника 6В1. 2-6; 9 - пружина выбрасывателя 6В1. 2-4;
10 - выбрасыватель 6В1. 2-2; 11 - пружина возвратная 6В1. 5-4;
12 - хомутик планки прицельной 6В1. 48; 13 - планка прицельная
6В1. 1-21; 14 - накладка левая в сборе 6В1. сб. 1-3; 15 - пружина
толкателя 6В1. 1-24; 16 - защелка газовой трубки 6В1. 1-38;
17 - камера газовая 6В1. 1-15; 18 - поршень газовый 6В1. 1-22;
19 - трубка газовая 6В1. 1-25; 20 - регулятор газовый 6В1. 1-53;
21 - корпус мушки 6В1. 1-20; 22 - мушка 6В1. 1-17; 23 - толкатель
6В1. 1-23; 24 - основание мушки 6В1. 1-16; 25 - ствол 6В1. 1-1;
26 - кольцо верхнее в сборе 6В1. сб. 1-1; 27 - чека кольца 6Bl.
сб. 1-7; 28 - сальник в сборе 6В1. сб. 1-8; 29 - накладка правая в
сборе 6В1. сб. 1-4; 30 - кольцо нижнее с пружиной 6В1. сб. 1-5;
31 - корпус магазина 6В1. сб. 6-1; 32 - пружина магазина 6В1. 6-12;
33 - крышка магазина 6В1. 6-11; 34 - планка в сборе 6В1. сб. 6-3;
35 - подаватель 6В1. сб. 6-2; 36 - коробка 6В1. 1-2; 37 - щиток в
сборе 6В1. сб. 3; 38 - механизм ударно-спусковой 6В1. сб. 4;
39 - чека крышки 6В1. сб. 1-2; 40 - приклад 6В1. сб. 7.

Снайперская винтовка Драгунова

Калибр, мм    7.62x54R
Вес без патронов и прицела, кг    4.31
Длина, мм    1225
Длина ствола, мм    620
Начальная скорость пули, м/с    830
Прицельная дальность, м
- с открытым прицелом1200
- с оптическим прицелом 1300
- с ночным прицелом     300
Темп стрельбы, выстр/мин    30
Емкость магазина, кол. патронов    10

В 1958 году ГРАУ (Главное Ракетно-Артиллерийское Управление) Генштаба Советской Армии объявило конкурс на создание самозарядной снайперской винтовки для Советской Армии. В конкурсе победил коллектив, возглавляемый Е.Ф. Драгуновым - главным конструктором, руководителем группы разработчиков целевого спортивного оружия, представившим новую снайперскую винтовку – СВД.
В 1963 году СВД (Снайперская винтовка Драгунова) была принята на вооружение Советской Армии.Винтовка СВД представляет собой самозарядное оружие с газоотводной автоматикой, с коротким ходом не связанного жестко с затворной рамой газового поршня (для уменьшения массы подвижных частей автоматики). В конструкции газоотводного узла предусмотрен двухпозиционный газовый регулятор. Запирание ствола - поворотом затвора, имеющего 3 боевых упора.
Ряд черт в устройстве СВД напоминает автомат Калашникова - автоматика также действует за счет отвода пороховых газов через боковое отверстие в стенке ствола, запирание канала ствола производится поворотом затвора, причем затвор, поворачиваясь при отпирании, несколько страгивает назад гильзу, облегчая ее последующее извлечение из патронника. Похожа и форма затвора. Основное отличие автоматики СВД - это затворная рама, воспринимающая воздействие пороховых газов через газовый поршень и толкатель. Толкатель и поршень выполнены как отдельные детали с собственной пружиной и возвращаются в исходное положение сразу после отброса рамы назад. Возвратный механизм затворной рамы включает две пружины, это обеспечивает плавность работы автоматики.
Ударный механизм - куркового типа, с такой же формой боевой пружины, как и у АК-47. УСМ выполнен в отдельном корпусе, что снижает нагрузки на него при выстреле. Оригинальной чертой является использование курка в качестве разобщителя шептала со спусковым крючком.
На дульной части ствола крепится цилиндрический щелевой пламегаситель. Он имеет пять продольных щелей расположенных и спрофилированных так, что пламегаситель играет еще и роль компенсатора. Кроме того, он маскирует выстрел при стрельбе ночью и предохраняет ствол от загрязнения.
Флажковый предохранитель двойного действия: он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, закрывая вырез ствольной коробки. Спуск обеспечивает производство выстрела только при полностью запертом затворе.Цевье, состоящее из двух половин, снабженных большим числом продольных прорезей, служащих для охлаждения, приклад рамочный с интегрированной пистолетной рукояткой первоначально изготовлялись из прессованной фанеры. В 1990-х годах фанеру заменили стеклонаполненным полиамидом.Винтовка имеет деревянный приклад сложной рамочной формы. Вырез в прикладе и передняя его грань образуют пистолетную рукоятку. На приклад крепится "щека". Затыльник приклада и "щека" не регулируются. В более современных винтовках приклад и накладки изготавливаются из пластмассы.Центр тяжести заряженной винтовки располагается почти точно на уровне магазина.Магазин вмещает десять патронов, расположенных в шахматном порядке.Ствольная коробка фрезерованная из стали.Штатно винтовка комплектуется ружейным ремнем для переноски.Для рукопашного боя к СВД может крепиться штык-нож.
Винтовка оснащена несъемными открытыми прицельными приспособлениями в виде мушки в намушнике и регулируемого целика, расположенного перед крышкой ствольной коробки. Кронштейн для оптического прицела крепится к ствольной коробке слева. Помимо основного оптического прицела ПСО-1, фиксированной кратности 4Х (ПСО-1М2, 1П21 ) и подсветкой сетки на СВД могут устанавливаться ночные бесподсветочные прицелы НСПУ, НСПУМ или НСПУ-З (1ПН75).Снайперская винтовка СВД с установленными ночными прицелами маркируется, как СВДН.Для стрельбы из снайперской винтовки применяются винтовочные патроны калибра 7.62х54R (7.62х53) с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14).При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.При отходе рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).В переднее положение рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.
Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.По мнению большинства специалистов, винтовка эргономически удачно спроектирована: оружие внушает стрелку полное доверие, хорошо сбалансировано, легко удерживается при производстве прицельного выстрела. По сравнению с обычной магазинной снайперской винтовкой, практическая скорострельность которой около 5 выстр/мин, винтовка Драгунова, по утверждению экспертов, достигает 30 прицельных выстрелов в минуту.

СВД обладает хорошей кучностью стрельбы: на дальности 1000 м срединное отклонение попаданий не превышает 560 мм.СВД широко использовалась практически во всех боевых операциях, проводимых Советской и Российской армиями с момента ее принятия на вооружение, и показала себя исключительно надежным и удобным в обращении образцом стрелкового оружия.На базе снайперской винтовки Драгунова выпущен целый ряд модификаций - винтовка СВД-С с укороченным стволом и складным вбок прикладом, гражданские охотничьи карабины "Медведь" и "Тигр".
Копии и клоны СВД выпускаются и за рубежом, при этом среди них встречаются как довольно точные копии (например, китайские винтовки Тип 85 калибра 7.62х54R и NDM-86 калибра 7.62х51) так и имитации на базе конструкции Автомата Калашникова, такие как румынская винтовка FPK.

promat8.webnode.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
