ЯВЛЕНИЕ ДЕРИВАЦИИ

Вследствие одновременного воздействия на пулю вращательного движения, придающего ей устойчивое положение в полете, и сопротивления воздуха, стремящегося опрокинуть пулю головной частью назад, ось пули отклоняется от направления полета в сторону вращения. В результате этого пуля встречает сопротивление воздуха больше одной своей стороной и поэтому отклоняется от плоскости стрельбы все больше и больше в сторону вращения. Такое отклонение вращающейся пули в сторону от плоскости стрельбы называется деривацией. Это довольно сложный физический процесс. Деривация возрастает непропорционально расстоянию полета пули, вследствие чего последняя забирает все больше и больше в сторону и ее траектория в плане представляет собой кривую линию (схема 66, табл. 7). При правой нарезке ствола деривация уводит пулю в правую сторону, при левой — в левую.

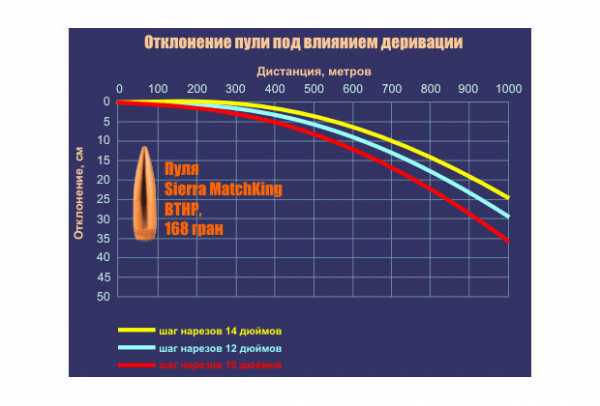

Схема 66. Деривация

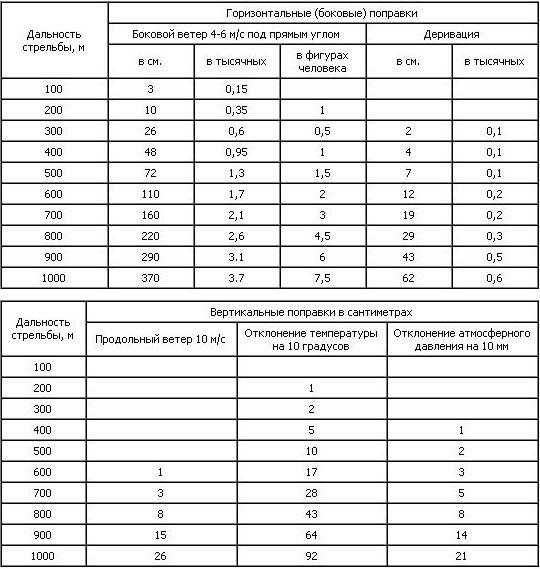

Таблица 7

Дистанция, м Деривация, см Тысячные
100 0 0
200 1 0
300 2 0,1
400 4 0,1
500 7 0,1
600 12 0,2
700 19 0,2
800 29 0,3
900 43 0,5
1000 62 0,6
1100 80 0,8
1200 100 1,00

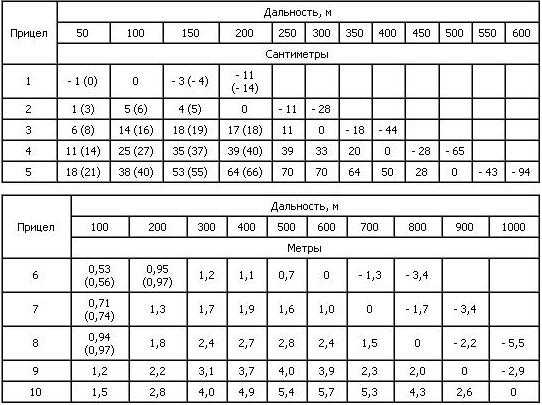

На дистанциях стрельбы до 300 метров включительно деривация не имеет практического значения. Особенно это характерно для винтовки СВД, у которой оптический прицел ПСО-1 специально смещен влево на 1,5 см Ствол при этом слегка развернут влево и пули слегка (на 1 см) уходят левее. Принципиального значения это не имеет. На дистанции 300 метров силой деривации пули возвращаются в точку прицеливания, то есть по центру. И уже на дистанции 400 метров пули начинают основательно уводиться вправо, поэтому, чтобы не крутить горизонтальный маховик, цельтесь противнику в левый (от вас) глаз (схема 67). Деривацией пулю уведет на 3- 4 см вправо, и она попадет противнику в переносицу. На дистанции 500 метров цельтесь противнику в левую (от вас) сторону головы между глазом и ухом (схема 68) — это и будет приблизительно 6-7 см. На дистанции 600 метров — в левый (от вас) обрез головы противника (схема 69). Деривация уведет пулю вправо на 11-12 см. На дистанции 700 метров возьмите видимый просвет между точкой прицеливания и левым краем головы, где-то над центром погона на плече противника (схема 70). На 800 метров — дать поправку маховиком горизонтальных поправок на 0,3 тысячной (сетку подать вправо, среднюю точку попадания переместить влево), на 900 метров — 0,5 тысячной, на 1000 метров — 0,6 тысячной.
Чем выше угол места цели, тем меньше деривация. У стволов различных видов оружия шаг нарезов различный, следовательно, различной будет и деривация.

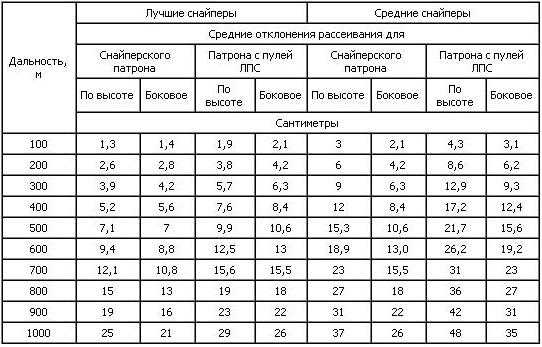

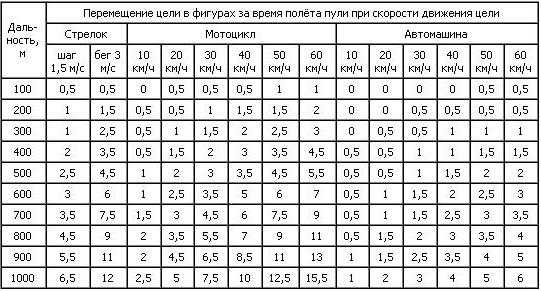

Следует учесть, что тяжелые пули меньше отклоняются деривацией, и отклонение это будет тем меньше, чем больше вес пули такого же калибра. Так, тяжелые пули спортивных патронов калибра 7,62 массой 13,4 г отклоняются в 1,5 меньше, чем легкие пули, а на дистанции 1000 м и далее — в 2 раза меньше.
