Истребитель Су-35БМ: большая модернизация Су-27

Название Су-35 уже давно известно в мире авиации. Под таким именем с 1992 г. на международных авиасалонах неоднократно демонстрировались модернизированные истребители, Су-27М, создававшиеся в свое время по заказу отечественных ВВС. На рубеже нового тысячелетия истребители Су-35 участвовали в тендерах ВВС Кореи и Бразилии, причем в роли самолетов-демонстраторов выступали те же машины, выпушенные еще в первой половине 90-х гг.

С течением времени стало очевидно, что для успешного продвижения на мировой рынок и обеспечения конкурентоспособности с современными и перспективными зарубежными истребителями самолету требуется радикальная модернизация, которая должна затронуть не только комплексы бортового оборудования и вооружения, но и сам планер машины, а также ее силовую установку. Последнее должно было обеспечить существенное повышение ресурсов и сроков службы истребителя.

В результате к середине первого десятилетия нового века в целом сформировалась концепция глубоко модернизированного истребителя Су-27, за которым было сохранено название Су-35 (иногда используется Су-35БМ (Большая Модернизация).

Конструктивные особенности

Итак, что же нового реализовано в конструкции Су-35? Во-первых, истребитель получит усовершенствованный планер с усиленной конструкцией, что позволит добиться существенного увеличения ресурса самолета – до 6000 ч или 30 лет эксплуатации (ресурс до первого контрольно-восстановительного ремонта и межремонтный повышен до 1500 ч или 10 лет эксплуатации). По аэродинамической схеме он аналогичен самолету Су-27 – в отличие от Су-30МКИ на нем не будет уже переднего горизонтального оперения, при этом во всех трех каналах будет реализовано электродистанционное управление, без механической проводки.

Применение новой комплексной системы управления КСУ-35, разрабатываемой МНПК “Авионика” и выполняющей функции сразу нескольких систем, применявшихся раньше на самолетах Су-27 (системы дистанционного управления, систем автоматического управления, ограничительных сигналов, воздушных сигналов, управления торможением колес шасси, управления поворотом передней стойки) повысит пилотажные и маневренные возможности истребителя. КСУ-35 одновременно будет выполнять функции активной безопасности.

Из конструктивных особенностей Су-35 следует также отметить отсутствие традиционного для самолетов Су-27 верхнего тормозного щитка – его функции переходят дифференциально отклоняемым рулям направления. В связи с увеличением взлетной массы на Су-35 усилено шасси, а передняя опора выполнена двухколесной. При изготовлении планера самолета реализуются технологии снижения радиолокационной заметности, которые обеспечивают уменьшение его отражающей способности в Х-диапазоне радиоволн в секторе углов 60.

Внешнее новый Су-35 (T-10БM) ближе обычному Су-27, чем к прежнему Су-35 (T-10M): у него нет ПГО, хвостовая балка укорочена. Крылья соответствуют примененным на корабельном Су-33 с большим флаперонами занимающими вся заднюю кромку.

Конструкция планера несколько усилена, что позволяет увеличить максимальную взлетную массу до 38.800 кг. Однако, за счет уменьшения массы БРЭО, масса пустого самолета осталась практически неизменной (16.500 кг).

Кроме того, уменьшена площадь вертикального оперения, что снижает РЛ – заметность, сокращен объем закабинного отсека (благодаря современной и компактной авионике). Незначительные изменения претерпел фонарь кабины летчика.

Применительно к планеру самолета Су-35 уместно употребить термин “щадящий режим модернизации”. Это обусловлено стремлением конструкторов избежать или свести к минимуму объем дорогостоящих статиспытаний, а также предельно полно использовать существующую серийную оснастку.

Конструкция планера Су-35 обеспечивает увеличение внутреннего запаса топлива более чем на 20% – при полной заправке он достигает 11 500 кг по сравнению с 9400 кг у серийных Су-27. Кроме того, на самолете обеспечено применение двух подвесных топливных баков емкостью по 1800 л, подвешиваемых на подкрыльевые точки. С подвесными баками суммарный запас топлива достигнет 14 300 кг. Самолет также оснащается системой дозаправки топливом в полете по схеме “шланг-конус” с выдвижной штангой по левому борту головной части фюзеляжа. Темп перекачки топлива при дозаправке достигает 1100 л/мин.

Двигатели

Важным отличием Су-35 от предшествовавших ему самолетов семейства Су-27 является применение в его силовой установке новых двигателей с повышенной тягой. Они разработаны на НПО “Сатурн” и известны под названием “117С”.

В конструктивном плане эти двигатели являются глубоким развитием серийного АЛ-31Ф с использованием технологий пятого поколения. На них применяется новый вентилятор увеличенного на 3% диаметра (932 мм против 905 мм), новые турбины высокого и низкого давления, новая цифровая система управления. На двигателе предусматривается использование сопла с управляемым вектором тяги (как на АЛ-31ФП).

В результате проведенной модернизации тяга двигателя на особом режиме повышена на 16% – до 14 500 кгс, на максимальном бесфорсажном режиме она достигает 8800 кгс. По сравнению с нынешним АЛ-31Ф существенно – в 2-2,7 раза – возрастут ресурсные показатели: межремонтный ресурс увеличится с 500 до 1000 ч (ресурс до первого капитального ремонта – 1500 ч), а назначенный – с 1500 до 4000 ч.

По программе испытаний и доводки “изделия 117С” было построено пять опытных двигателей. Первый из них проходит 2003 г. стендовые испытания, а еще два прошли летную отработку в составе силовой установки летающей лаборатории – опытного самолета Су-27М. Испытательные полеты начались в марте 2004 г. На первом этапе летных испытании было осуществлено около 30 полетов этой летающей лаборатории с новыми двигателями, в т.ч. пять – с двумя двигателями. Затем четвертый экземпляр заменил самый первый опытный образец на стенде, а пятый использовался в качестве резервного на летных испытаниях.

Проведенные стендовые испытания показали, что внедренные мероприятия позволили существенно улучшить параметры двигателя “117С” по сравнению с прототипом и превысить параметры технического задания по тяге и удельному расходу топлива. В филиале НПО “Сатурн” на Лыткаринском машиностроительном заводе (Московская обл.) весной этого года начались стендовые ресурсные испытания двигателя “117С” в обеспечение первого вылета Су-35. Кроме того, на стенде в Лыткарнно находится еще один двигатель этого типа, который предназначен для проведения комплекса специспытаний.

Серийный выпуск двигателей “117С” будет осуществляться в кооперации Уфимским моторостроительным производственным объединением (УМПО, г. Уфа) и НПО “Сатурн” (г. Рыбинск). По решению фирм-партнеров, все работы по двигателю “117С” будут разделены между НПО “Сатурн” и УМ ПО на паритетной основе, 50 на 50%.

Первые два серийных двигателя “изделие 117С” для проведения летных испытаний в составе первого опытного самолета Су-35 были изготовлены на НПО “Сатурн” и поставлены на КнААПО в начале этого года.

Оборудование

Пожалуй, главной отличительной особенностью Су-35 станет применение на нем принципиально нового комплекса бортового оборудования. В основе его лежит информационно-управляющая система (ИУС), предназначенная для функциональной, логической, информационной и программной увязки систем бортового оборудования в единую интегрированную систему и обеспечивающая взаимодействие между экипажем и оборудованием. В состав ИУС входят два центральных цифровых вычислителя, средства коммутации и преобразования информации и система индикации, реализующая концепцию “стеклянной кабины”.

Основу информационно-управляющего поля кабины Су-35 составляют два огромных цветных многофункциональных ЖКИ типа МФИ-35, многофункциональный пульт со встроенным дисплейным процессором, широкоугольный коллиматорный индикатор на фоне лобового стекла ИКШ-1М и пульт управления и индикации.

Кабина истребителя Су-35

Многофункциональные индикаторы МФИ-35 со встроенным дисплейным процессором имеют размер 9×12 дюймов (диагональ – 15 дюймов) и разрешение 1400×1050 пикселей. Они предназначены для приема, обработки и отображения в мультиоконном режиме

графической, цифробуквенной и символьной информации, отображения телевизионной информации от бортовых телевизионных датчиков с наложением на нее цифробуквенной и символьной синтезированной информации, а также формирования и выдачи видеосигнала в цифровом виде в систему видеорегистрации. Многофункциональный пульт со встроенным дисплейным процессором предназначен для отображения необходимой информации и выдачи команд путем нажатия кнопок на обрамлении на всех этапах полета.

Коллиматорный авиационный индикатор ИКШ-1М со встроенным процессором предназначен для обеспечения наблюдения на фоне закабинного пространства коллиматорного изображения информации) формируемой в соответствии с управляющими сигналами. Он имеет поле зрения 20×30.

Управление бортовым оборудованием, системами и вооружением в новой кабине Су-35 обеспечивается кнопками и переключателями на ручке управления самолетом и рычагах управления двигателями, а также кнопочным обрамлением многофункциональных индикаторов. Таким образом, на самолете реализуется концепция HOTAS. Разработку индикаторов и ряда других систем БРЭО самолета Су-35 обеспечивает Раменское КБ приборостроения и другие предприятия Н П Ц “Технокомплекс”.

Системы управления вооружением

Основу системы управления вооружением Су-35 составляет новая радиолокационная система управления (РЛСУ) с фазированной антенной решеткой “Ирбис-Э”, обладающая уникальными на сегодня характеристиками по дальности обнаружения целей. Она разработана ОАО “Научно-исследовательский институт приборостроения им. В.В.Тихомирова” (НИИП) как дальнейшее развитие РЛСУ «Барс», применяемой на самолетах Су-30МКИ и Су-30МКМ, и конструктивно представляет собой многофункциональную РЛС Х-диапазона с пассивной ФАР диаметром 900 мм, размешенной на двухстепенном электрогидроприводе (по азимуту и крену), оснащенную перспективной вычислительной системой с БЦВМ «Соло-35».

Антенное устройство сканирует при электронном управлении лучом по азимуту и углу места в секторах не менее 60 гадусов. Кроме того, двухстепенной электрогидропривод механически дово-рачивает антенну по азимуту на угол до 60 градусов и по крену на угол 120 градусов. Благодаря этому максимальный угол отклонения луча по азимуту при электронном управлении и механическом довороте антенны увеличивается до 120 градусов.

РЛСУ «Ирбис-Э»

РЛСУ “Ирбис-Э” позволяет обнаруживать и сопровождать до 30 воздушных целей при сохранении непрерывности обзора пространства, вести одновременный обстрел до восьми воздушных целей. Комплекс обеспечивает обнаружение, селекцию и сопровождение до четырех наземных целей в нескольких режимах картографирования с различной степенью разрешения на дальности до 400 км при сохранении контроля над воздушным пространством.

Воздушные цели с ЭОП 3 м2 на встречных курсах РЛСУ “Ирбис-Э” может обнаруживать на дальности до 350-400 км (в пределах зоны обзора 100 град.). Это уникальный показатель для современных авиационных радиолокационных станций. В более широкой зоне обзора (300 град.) аналогичные цели гарантированно обнаруживаются на дальности до 200 км в передней полусфере (на фоне земли – до 170 км) и до 80 км в задней полусфере (до 50 км на фоне земли). “Сверхмалозаметные” цели с ЭОП 0,01 м

2 обнаруживаются “Ирбисом” на дальностях до 90 км.

Дальность обнаружения наземных (надводных) целей составляет: для цели типа “авианосец” (ЭОП 50 000 м2) – 400 км, “железнодорожный мост” (1000 м2)- 150-200 км, “катер” (200 м2)- 100-120 км, “установка оперативно-тактических ракет” и “группа танков” (30 м2) – 60-70 км.

Являясь логическим развитием “Барса”, РЛСУ “Ирбис”, таким образом, имеет значительно более высокие характеристики: расширенную (более чем вдвое) полосу рабочих частот, увеличенную с 70 до 120″ зону обнаружения и сопровождения воздушных целей по азимуту, значительно (в 2-2,5 раза) возросшую дальность действия, улучшенную помехозащищенность и т.д. По этим показателям “Ирбис” находится на уровне самых современных зарубежных разработок в этой области, превосходя большинство американских и западноевропейских РЛС с пассивными и активными ФАР.

Разработка РЛСУ “Ирбис” ведется в НИИП с 2004 г. К настоящему времени опытные образцы системы прошли необходимые стендовые испытания, а первый из них установлен на борт летающей лаборатории Су-30МК2 №503 и проходит летные испытания. Первый полет летающей лаборатории с включением “Ирбиса” в ЛИИ им. М.М. Громова состоялся в начале этого года и продемонстрировал высокие характеристики новой РЛС в режиме “воздух-поверхность”. В апреле летающая лаборатория была перебазирована в Ахтубинск для проведения всесторонней летной отработки новой РЛС. Основными задачами первого этапа испытаний “Ирбиса” на борту самолета являются отработка новых вычислительных средств, оценка новых режимов работы, подтверждение расчетных характеристик дальности обнаружения. Этот этап испытаний планируется завершить до конца года.

А тем временем НИИП совместно с серийным Государственным Рязанским приборным заводом готовит первые штатные комплекты “Ирбиса” для установки на опытные самолеты Су-35. Две РЛС готовятся для размещения на борту второго и четвертого экземпляров нового истребителя. Работы должны быть выполнены уже в этом году.

Оптико-локационная станция ОЛС-35

Другой новой подсистемой системы управления вооружением самолета Су-35 является оптико-локационная станция ОЛС-35, объединяющая в себе тепло-пеленгатор, лазерный дальномер-целеуказатель и телевизионный канал. Применение современной элементной базы, новых алгоритмов и программного обеспечения обуславливают превосходство ОЛС-35 над ОЛС других самолетов семейства Су-27 и Су-30 по дальности и точности действия, а также надежности.

Зона обзора, обнаружения и автоматического сопровождения цели оптико-локационной станцией составляет 90″ по азимуту и +60…-15″ по углу места. Дальность обнаружения воздушной цели теплопеленгатором в передней полусфере составляет не менее 50 км, в задней – не менее 90 км. Лазерный дальномер измеряет расстояние до воздушной цели в диапазоне до 20 км, а до наземной – до 30 км. точность измерения 5 м.

Кроме того, для обеспечения эффективного боевого применения в режиме “воздух-поверхность” самолет может комплектоваться подвесным оптико-электронным контейнером – лазерно-телевизионной прицельной станцией, обеспечивающей обнаружение, сопровождение, определение дальности и лазерный подсвет наземных целей. С ее помощью, в частности, могут применяться корректируемые авиабомбы с лазерным наведением.

Разработку встроенных и подвесных оптико-электронных систем, которые могут применяться на Су-35, ведут два предприятия – московский НИИ прецизионного приборостроения (подобные системы НИИ ПП уже применяются на корабельных истребителях МиГ-29 К/КУБ, создаваемых PCК «МиГ» по заказу ВМС Индии, и планируются к установке на перспективный истребитель МиГ-35) и Уральский оптико-механический завод им. Э.С. Яламова (оптико-локационные станции УОМЗа традиционно используются на самолетах семейства Су-27 и МиГ-29).

Среди других новых систем бортового оборудования Су-35 – современное навигационное и радиосвязное оборудование, системы, обеспечивающие групповые действия истребителей, а также высокоэффективный комплекс радиоэлектронного противодействия, конкретный состав которого и комплектация теми или иными средствами помех может определяться по желанию заказчика.

Средства поражения

Всего для размещения средств поражения используется 10 узлов внешней подвески. Еще два концевых крыльевых узла задействованы для размещения контейнеров РЭБ. В состав вооружения Су-35, помимо уже известных ракет “воздух-воздух” средней дальности Р-27ЭР1 (8 шт.), Р-27ЭТ1 и Р-27ЭП1 (по 4 шт.), РВВ-АЕ (до 12 шт., включая спаренную подвеску четырех ракет под фюзеляжем) и ракет ближнего боя Р-73Э (6 шт.), войдут пять новых ракет большой дальности.

Номенклатура управляемого вооружения класса “воздух-поверхность” включает шесть тактических ракет Х-29ТЕ или Х-29Л, шесть противокорабельных и противорадиолокационных ракет Х-31А и Х-31П, пять новых противокорабельных ракет большой дальности Х-59МК, а также новинки: пять противорадиолокационных ракет увеличенной дальности типа Х-58УШЭ, три ракеты большой дальности системы “Клаб” (”Калибр-А”) и одну тяжелую противокорабельную ракету большой дальности типа “Яхонт”.

В числе применяемых корректируемых бомб – до восьми бомб КАБ-500Кр (ОД) с телевизионным самонаведением, новейших КАБ-500С-Э со спутниковой системой наведения, а также до трех бомб калибра 1500 кг – КАБ-1500Кр или КАБ-1500Л Г с телевизионным или лазерным наведением. По номенклатуре бомбардировочного и неуправляемого ракетного вооружения Су-35 в целом не отличается от сегодняшних Су-30МК, но в перспективе на нем смогут применяться усовершенствованные и новые модели авиабомб калибра 500 и 250 кг и ракет калибра 80, 122 и 266/420 мм, в т.ч. с лазерной коррекцией. Максимальная масса боевой нагрузки Су-35 составляет 8000 кг, она размешается на 12 точках подвески.

Дополнительные сведения

Первый летный образец самолета Су-35 полностью собран на КнААПО к августу 2007 г. Накануне МАКС-2007 транспортным самолетом Ан-124 “Руслан” он был доставлен в Москву, на аэродром ЛИИ им. М.М. Громова в Жуковском, где после демонстрации на авиасалоне продолжатся завершающие стадии наземной отработки перед началом летных испытаний. Первый полет его должен состояться в самое ближайшее время, ведущим летчиком-испытателем самолета назначен Юрий Вашук. Следом за первым прототипом на сборке на КнААПО находятся ещё два опытных Су-35 (второй и четвертый опытные экземпляры), которые присоединятся к программе испытаний в течение второй половины 2007 – начала 2008 гг.

Параллельно в испытаниях задействуется несколько летающих лабораторий, созданных на базе разных модификаций самолетов Су-27. На летающей лаборатории Су-30МК2 “503 отрабатывается новая РЛС “Ирбис-Э” и новая оптико-локационная станция, на летающей лаборатории Су-27М №710 – новые двигатели “1I7C”, на летающей лаборатории Су-27М – новая комплексная система управления КСУ-35 и т.д.

Испытательные полеты на летающих лабораториях по программе Су-35 выполняют летчики-испытатели “ОКБ Сухого” Юрий Вашук, Сергей Богдан, Сергей Костин и др. Ожидается, что серийное производство и поставки Су-35 заказчикам могут начаться уже в 2009 г. и продолжаться вплоть до выхода на рынок истребителя пятого поколения. Самолет включен также в Государственную программу вооружений на период до 2015 г., которой запланированы поставки истребителей Су-35 в ВВС России.

/По материалам topwar.ru/

army-news.ru

теперь их двое » Военное обозрение

2 декабря в Комсомольске-на-Амуре состоялось событие, кроме прочего, интересное тем, что последующие похожие «случаи» вряд ли получат такую же огласку. Ведь первый полет первого или второго серийного истребителя новой модели – событие примечательное. А то, как будут учиться летать третий, четвертый и остальные Су-35С из заказанных ВВС сорока восьми, вряд ли будет представлять большой интерес для околоавиационной общественности. В то же время, новость от второго числа является достаточно позитивной, ведь не каждый день отечественная авиация получает современные машины.


Однако все признают, что Су-35С относится к поколению 4++, то есть планер четвертого поколения, доработанный в соответствии с текущими тенденциями развития авиации, на котором устанавливаются двигатели и электроника, «свойственные» следующему пятому поколению. Очень часто это называют недостатком машины, но не все так просто. Летные характеристики последних моделей истребителей всего мира приблизительно схожи, а из этого можно сделать вывод, что основной упор сейчас делается на бортовую аппаратуру и оружие. К тому же не стоит забывать, что Су-35С в некоторой мере является временным решением вопроса обновления матчасти: до 2015 года наши ВВС получат 48 таких истребителей, а дальше стоит ожидать начало поставок Т-50, истребителя чисто пятого поколения. Опять же, после 15-го года производство «Тридцать пятых» могут продолжить, пусть даже и в меньших количествах.
Интересная история случилась с названием машины – индекс Су-35С имеют только серийные машины для ВВС, а в КБ применяется название Су-35. Однако этот же самолет иногда именуют Су-35БМ. Дело в том, что в начале 90-х цифра «35» применялась для модернизированного Су-27 (Су-27М), который был построен лишь небольшой серией. Соответственно, во избежание путаницы было решено добавить в индекс буквы «БМ» и «С».

Конструктивно Су-35С отличается от Су-27 не сильно. Был усилен и немного перекомпонован планер, кроме того, в конструкцию было введено большее количество деталей из композитных материалов. Также в некоторых источниках указывают на специальное покрытие планера, затрудняющее обнаружение самолета радиолокационными станциями. В отличие от «старого» Су-35 и некоторых других самолетов 27-го семейства, новый истребитель не имеет переднего горизонтального оперения. Вместе с ним отказались и от тормозного щитка на верхней поверхности фюзеляжа – обновлённая ЭДСУ позволяет использовать вместо него рули направления, отклоняемые в разных направлениях.

Однако, главной «изюминкой» Су-35С является его электроника. Самолет имеет информационно-управляющую систему, «общающуюся» с лётчиком в соответствии с концепцией т.н. стеклянной кабины. Последнее обеспечивается при помощи двух 15-дюймовых многофункциональных индикаторов с кнопочным обрамлением и коллиматорного индикатора на лобовом стекле. На Су-35С устанавливается РЛС Н035 «Ирбис», оснащённая пассивной фазированной антенной решеткой. Антенна диаметром 900 мм состоит из 1772 приемно-передающих модулей и имеет максимальную мощность излучения в 20 кВт. Электронный вычислительный блок РЛС позволяет одновременно обнаруживать и сопровождать до 30 воздушных или 4 наземные цели с одновременным целеуказанием на 8 и 2 из них соответственно. При этом можно одновременно подсвечивать две цели радиолучом для ракет с пассивной радиолокационной головкой самонаведения, таких как Р-27Р.

Силовая установка Су-35С состоит из двух турбореактивных двухконтурных двигателей АЛ-41Ф1С. Это упрощенная версия двигателя АЛ-41Ф1, создаваемого для истребителя Т-50. На модификации «С» упростили систему управления вектором тяги – сопла отклоняются только в одной плоскости - и уменьшили тягу: на форсаже она составляет 14500 кгс. Также имеется газотурбинная вспомогательная силовая установка мощностью более 100 кВт. При нормальном взлетном весе тяговооружённость самолёта находится в пределах 1,1-1,15.

В ходе испытаний опытных образцов Су-35С были полностью подтверждены расчётные лётные характеристики: максимальная скорость порядка 2400 км/ч на высоте и около 1400 км/ч у земли. Максимальная дальность полета без использования подвесных баков превышает 3500 километров. При применении ПТБ она увеличивается более чем на тысячу километров.

Су-35С имеет одну встроенную пушку ГШ-30-1 с боекомплектом в 150 снарядов и десять узлов для подвески различного ракетно-бомбового вооружения общей массой до восьми тонн. Это могут быть ракеты «воздух-воздух» большой, средней и малой дальности различных типов либо оружие класса «воздух-земля», а именно неуправляемые ракеты и бомбы либо ПКР или корректируемые авиабомбы. Максимальная масса вооружения, допустимая для размещения на одном пилоне, составляет полторы тонны.

Однако при современных характеристиках у Су-35С есть один большой минус: в свете событий в стране в последние 20-25 лёт самолет только-только начал выпускаться серийно. В то же время у нашего бывшего вероятного противника – США – подходит к концу производство истребителя F-22, который американцы относят к пятому поколению. К тому же оных самолетов построено без малого две сотни, что по современным меркам не так уж и мало. Также пока рано говорить о боевых данных российского самолета. Они обычно устанавливаются в ходе учебных боев, а, насколько известно, в таковых Су-35С пока участвовать не доводилось. Его возможный конкурент F-22 прошел такие испытания еще в 2006-м, когда за неделю учений дюжина этих истребителей без потерь «наколотила» 144 более старых F-15, F-16 и F-18. Отечественный же самолёт, а именно первый серийный экземпляр, с августа находится на государственных испытаниях в ГЛИЦ. Второй серийный Су-35С, в свою очередь, начал летать всего лишь неделю назад.

Иными словами, на данный момент есть только один чёткий, ясный и бесспорный повод для гордости – полноценное начало серийного производства нового истребителя, пусть даже и не «новомодного» пятого поколения. Будем надеяться, грядущее увеличение финансирования оборонной промышленности принесёт свои плоды и в виде новых самолетов: пятого и даже шестого поколения.

topwar.ru

ВВС России готовятся к государственным испытаниям истребителя СУ-35БМ: Наука и техника: Lenta.ru

В 2008 году ожидается "второе пришествие" истребителя СУ-35, задуманного в качестве замены истребителю СУ-27 еще в конце 80-х годов, но не продвинувшегося тогда дальше нескольких опытных образцов. Новая машина, работы над которой начались в конце 1990-х годов, получила дополнительный индекс БМ - "Большая модернизация".

Су-35. Несостоявшееся улучшение

.

Работы по модернизации Су-27 начались в середине 80-х годов, фактически сразу после начала их серийного производства. Улучшенная машина должна была отличаться от оригинала цифровой электродистанционной системой управления (ЭДСУ), более мощной РЛС и набором вооружения, включающим управляемое оружие "воздух-поверхность" (базовые Су-27 несли исключительно ракеты "воздух-воздух", а наносить удары по земле могли только неуправляемыми боеприпасами). Ракеты "воздух-воздух" Р-27 также планировалось заменить на перспективные РВВ-АЕ.

Пилотскую кабину Су-27М (такой индекс сначала получил обновленный истребитель) предполагалось оснастить многофункциональными дисплеями. Менялся и внешний облик истребителя - Су-27М получил переднее горизонтальное оперение. Радиус действия Су-27М должен был возрасти за счет использования системы дозаправки в воздухе (отсутствовавшей на базовой машине) и подвесных топливных баков.

Испытания Су-27СМ начались в 1988 году. В апреле 1992 года в воздух поднялся первый серийный образец истребителя, получивший индекс Су-35, однако крупносерийное производство так и не было развернуто. В общей сложности в 1992-95 годах ВВС России получили 12 самолетов этого типа, использовавшихся для различных испытаний и демонстрационных полетов.

Впоследствии на базе Су-35 был разработан самолет Су-37 (не путать с экспериментальной машиной С.37/Су-47!). От оригинала Су-37 отличался главным образом использованием двигателей с управляемым вектором тяги. Машина, известная также как "борт 711", произвела фурор благодаря своей выдающейся маневренности, но осталась в единственном экземпляре.

Су-27. Фото с сайта forcollector.com

Lenta.ru

Су-35БМ. Реинкарнация

"Второе пришествие" Су-35 началось в конце 90-х годов, когда вопрос об обновлении парка ВВС России был поставлен вновь. За новой машиной было решено сохранить индекс Су-35, а для отличия от первого "тридцать пятого" к индексу иногда прибавляют аббревиатуру БМ ("Большая Модернизация"). В отличие от первого Су-35, новая машина по облику практически неразличима с Су-27 - переднее горизонтальное оперение отсутствует.

По концепции - глубоко модернизированный самолет на основе прежней конструкции - Cу-35БМ является близнецом американского истребителя Super Hornet, однако превосходные аэродинамические характеристики планера Су-27 позволили сохранить облик машины, в отличие от F/A-18E/F, которые по сравнению с оригиналами - F/A-18C/D - были очень сильно переработаны.

Кроме того, новый самолет с самого начала создавался с "экспортным" прицелом - Су-35БМ должен был стать альтернативой Су-30, заменив его за счет лучших летных характеристик и бортового оборудования, позволяющего отказаться от второго члена экипажа. Известно, что на проектирование самолета тратилась часть средств, полученных от экспорта машин ОКБ Сухого зарубежным покупателям.

Новая машина имеет усиленную конструкцию планера, однако за счет облегченного бортового радиооборудования масса сухого самолета практически не отличается от Су-27 - 16,5 тонны. Усиление планера, в свою очередь, позволило увеличить максимальный взлетный вес машины до 38,8 тонны. Увеличение взлетной массы позволило значительно повысить запас топлива - во внутренних баках Су-35БМ несет 11,5 тонны против 9,4 на Су-27. Кроме того, Су-35 может использовать подвесные топливные баки, с использованием которых запас горючего возрастает до 14,5 тонны. Так же как и первый Су-35, Су-35БМ оснащен системой дозаправки в воздухе.

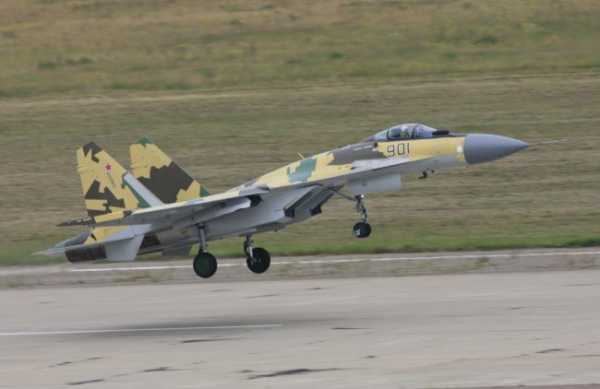

Первый Су-35. Фото с сайта airwar.ru

Lenta.ru

Главным отличием Су-35 от предшественников является использование новых двигателей - разработанные НПО "Сатурн" двигатели 117С представляют собой глубокую модернизацию оригинальных АЛ-31Ф, отличаясь от них повышенной тягой, большим ресурсом и экономичностью. Кроме того, новые двигатели имеют управляемый вектор тяги, что обеспечивает Су-35 более высокую маневренность по сравнению с прародителем.

Новый Су-35 получил, наконец, радиолокационную станцию с фазированной антенной решеткой "Ирбис", значительно повысившую боевые возможности самолета. Система управления огнем позволяет Су-35 сопровождать до 30 воздушных целей и одновременно обстреливать восемь из них. Дальность обнаружения воздушных целей достигает 400 километров. "Невидимок", построенных с использованием технологий "стелс", новый радар способен обнаруживать на расстоянии до 90 километров.

Боевая нагрузка Су-35БМ осталась такой же, как на Су-27 - 8 тонн. Количество узлов подвески возросло с 10 до 12. Система управления вооружением позволяет самолету применять практически все современные управляемые и неуправляемые авиационные боеприпасы российского производства, за исключением тяжелых бомб и ракет, разработанных для использования бомбардировщиками стратегической авиации.

Первый летный экземпляр Су-35БМ (с двигателями АЛ-31ФУ) был продемонстрирован в 2007 году. В 2008 году должен подняться в воздух Су-35 с двигателями 117С, что позволит начать государственные испытания машины. Принятая в 2006 году государственная программа вооружений на 2006-15 годы предусматривает серийное производство Су-35 для ВВС России.

Кроме того, усовершенствования, вошедшие в конструкцию Су-35, будут использоваться и для модернизации имеющихся самолетов Су-27 по стандарту СМ2. Как и серийное производство Су-35, модернизация Су-27 по этому стандарту начнется после завершения испытаний нового самолета - в 2009-10 годах. В настоящее время, как известно, Су-27 совершенствуются по проекту Су-27СМ.

Истребитель Су-27 (в скобках отличающиеся данные Су-35БМ)

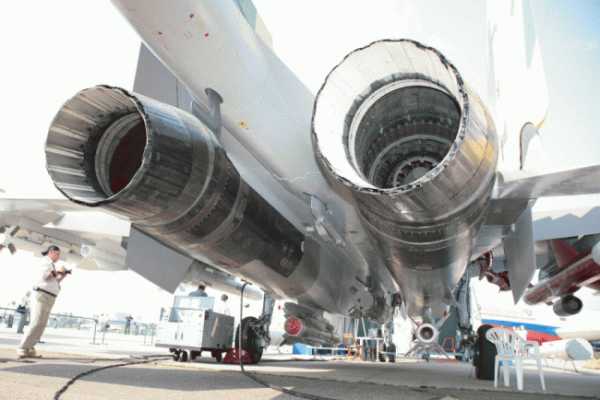

Двигатели Су-35. Фото НПО "Сатурн"

Lenta.ru

  • размах крыла - 14,7 метра
  • длина - 21,9 метра
  • высота - 5,9 метра
  • площадь крыла - 62,00 м2
  • вес пустого самолета - 16,3 (16,5) тонны
  • нормальный взлетный вес - 22,5 (25,5) тонны
  • максимальный взлетный вес - 30 (38,8) тонн
  • силовая установка - 2 ТРД АЛ-31Ф с тягой номинальной/форсажной 7,5/12,5 тонны (2 ТРД 117С, с форсажной тягой 14,5 тонны и управляемым вектором тяги)
  • максимальная скорость на высоте - 2500 (2600) км/ч
  • крейсерская скорость - около 1000 км/ч
  • радиус действия в зависимости от нагрузки и профиля полета - от 800 до 1600 (до 2000) километров
  • практический потолок - 18.500 метров
  • максимальная эксплуатационная перегрузка - 9g
  • экипаж - 1 человек
  • вооружение - встроенное: 1 30-миллиметровая пушка ГШ-301. Подвесное: до 8 тонн вооружения на 10 узлах внешней подвески (до 8 тонн на 12 узлах подвески).
  • lenta.ru

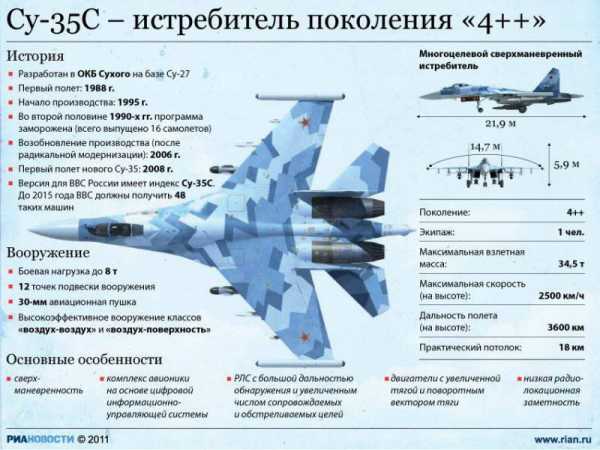

    От Су-35 до Су-35С: разные проекты с похожими названиями

    В настоящее время на вооружении воздушно-космических сил России состоят многоцелевые истребители Су-35С, относящиеся к поколению 4++. Уже построено несколько десятков таких самолетов, и в обозримом будущем их количество будет увеличено. Однако стоит напомнить, что обозначение «Су-35» появилось задолго до современного серийного самолета. Под этим названием фигурировал ряд предыдущих проектов модернизации существующего истребителя Су-27. Вспомним, каким был путь к нынешнему Су-35С, и что ранее предлагалось под схожим обозначением.

    Сначала Су-27М…

    Корни проектов под названием Су-35 стоит искать в конце семидесятых годов. Вскоре после завершения основных работ по Су-27 в его первой серийной модификации ОКБ им. П.О. Сухого приступило к поиску путей модернизации. До определенного времени специалисты были загружены другой работой, и потому проект модернизации достаточно долго оставался на предварительных стадиях. Впрочем, были определены основные способы совершенствования существующей машины. В первую очередь, предлагалось обновить бортовое оборудование и вооружение.

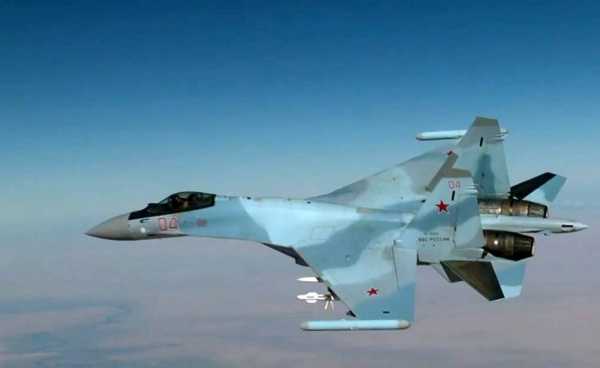

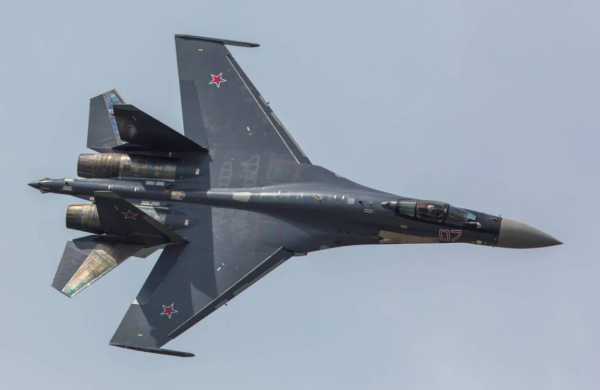

    Серийный Су-35С в полете.

    29 декабря 1983 года вышло новое постановление Совета министров СССР, в соответствии с которым ОКБ во главе с М.П. Симоновым должно было разработать новый проект модернизации имеющегося Су-27. Военное и политическое руководство страны видело успехи зарубежных авиастроителей, и потому требовало улучшить отечественную технику. В соответствии с новым заданием, обновленный Су-27 должен был сохранить круг решаемых задач, однако требовалось повысить его общую эффективность.

    Изначально проект модернизации Су-27 получил самое очевидное и ожидаемое название – Су-27М. Несмотря на незначительное изменение исходного обозначения, проект предусматривал использование ряда совершенно новых идей и решений, способных оказать самое серьезное влияние на характеристики и возможности истребителя.

    В 1985 году конструкторский коллектив завершил работу над эскизным вариантом проекта Су-27М. Исходя из имеющихся требований, авиастроители внесли серьезные изменения как в существующий планер, так и в его оснащение. Наиболее заметным нововведением проекта являлось цельноповоротное переднее горизонтальное оперение, размещенное перед крылом. Также новый самолет отличался носовой частью фюзеляжа большего диаметра, оснащенной съемным обтекателем. Визир оптико-локационной станции, ранее находившийся перед фонарем на продольной оси самолета, смещался вправо. Увеличился тормозной щиток. Хвостовая балка фюзеляжа была удлинена для установки новой аппаратуры. На планере появились новые люки для доступа к внутренним отсекам, неубираемый топливоприемник, усиленное шасси и т.д.

    Планер обновленной конструкции предлагалось строить с применением новых материалов. Ряд агрегатов теперь планировалось изготавливать из алюминиево-литиевых сплавов. Кроме того, проект Су-27М предусматривал некоторое увеличение доли деталей из композиционных материалов.

    Опытный самолет Су-27М / Т-10М-1 в Центральном музее ВВС, г. Монино.

    Доработка носовой части фюзеляжа была связана с необходимостью установки перспективной радиолокационной станции с фазированной антенной решеткой, отличавшейся большими габаритами. Выбранная станция могла находить до 24 целей одновременно и сопровождать 8 из них. В хвостовом обтекателе планировалось установить малогабаритную РЛС заднего обзора, повышающую ситуационную осведомленность экипажа.

    Дополнительным средством обнаружения стала оптико-локационная станция с тепловизором и лазерным дальномером-целеуказателем. Все данные со средств обнаружения и сопровождения должны были передаваться на центральную вычислительную машину и использоваться при подготовке атаки.

    Навигационный комплекс Су-27М, в целом, сохранял облик систем предыдущей техники. Предлагалось использовать радиотехнические устройства навигации, инерциальную курсовую систему и приемник спутниковых сигналов.

    Интересным нововведением проекта стал полноценный бортовой комплекс обороны. В его составе присутствовали средства радиотехнической разведки и оптические датчики пуска ракет. Противодействовать подлетающим ракетам предлагалось при помощи новой станции постановки помех и устройств отстрела ложных тепловых целей. Защита самолета должна была осуществляться в автоматическом режиме, для чего все элементы комплекса соединялись со специальной ЭВМ.

    Впервые в отечественной практике было предложено строить оборудование кабины с применением многофункциональных жидкокристаллических экранов. Экраны с кнопочным обрамлением должны были снабжать пилота всей необходимой информацией. Стандартные электромеханические приборы и указатели теперь являлись дублирующими и лишь дополняли экраны. Также для большего удобства пилотирования был разработан новый широкоугольный индикатор на лобовом стекле. Предполагалось внедрить т.н. нашлемный прицельный комплекс, упрощающий применение некоторых видов оружия.

    Прототип Т-10М-2 выполняет демонстрационный полет на авиасалоне Farnborough-1994.

    За счет некоторой доработки планера удалось найти место для двух дополнительных точек внешней подвески, в результате чего их количество довели до 12. Су-27М мог нести всю номенклатуру боеприпасов серийных Су-27. Кроме того, в его боекомплект можно было включить перспективные ракеты «воздух-воздух» средней дальности РВВ-АЕ, не так давно поданные на летные испытания.

    В 1987 году опытное производство Машиностроительного завода им. П.О. Сухого приступило к сборке первого опытного Су-27М. За основу для этой машины взяли серийный истребитель. После ряда необходимых доработок Су-27 получил собственное название Т-10М-1. Вскоре началось «строительство» второго опытного Су-27М. Следует отметить, что эти машины не в полной мере соответствовали новому проекту. На них отсутствовали некоторые перспективные приборы, а кроме того, они сохраняли стандартную конструкцию шасси.

    28 июня 1988 года в Летно-исследовательском институте им. М.М. Громова состоялся первый полет опытного Т-10М-1. 19 января следующего года к испытаниям присоединился истребитель Т-10М-2. В течение некоторого времени в испытаниях использовались только два опытных образца, но вскоре переделка серийной техники продолжилась. Почти все новые самолеты Су-27М перестраивались из серийных истребителей базовой модификации. По причинам технического и технологического характера, прототипы тем или иным образом отличались друг от друга.

    Отличия в комплектации были связаны с необходимостью отработки различных бортовых систем. К примеру, опытный самолет Т-10М-6, собранный в Москве, стал первым носителем переработанной электродистанционной системы управления. Особняком стояло изделие Т-10М-4. Этот планер не получил никакого оборудования, поскольку предназначался для статических испытаний.

    Опытный самолет Су-27М / Су-35 / Т-10М-12 после передачи группе «Русские витязи».

    1 апреля 1992 года в воздух поднялся прототип Т-10М-3 – первый из построенных в Комсомольске-на-Амуре. В начале девяностых годов Комсомольское-на-Амуре авиационное производственное объединение им. Ю.А. Гагарина начало подготовку к будущему серийному строительству новой техники, и в течение некоторого времени должно было собирать опытные образцы. Самолеты от КнААПО имели некоторые отличия от московских. Так, для увеличения дальности полета их оснастили более емкими топливными баками. Пара новых емкостей для горючего находилась в килях увеличенной площади.

    Производство опытных самолетов Су-27М продолжалось до 1995 года. Из опытной серии, состоявшей из 12 самолетов, три машины (№1, №2 и №6) были собраны на Московском машиностроительном заводе, остальные – в Комсомольске-на-Амуре. Испытания всей техники проводились в Жуковском на аэродроме ЛИИ.

    …затем Су-35

    Проект Су-27М предусматривал самую серьезную переработку исходной конструкции, и потому в сентябре 1992 года ему присвоили новое заводское обозначение – Су-35. В документах военного ведомства истребитель по-прежнему фигурировал как Су-27М. Заказчик и разработчик предполагали в ближайшем будущем запустить серийное производство новой техники, но этого не произошло. ОКБ Сухого стало рассматривать новый самолет в качестве возможного товара для продажи за рубеж, и продвигать его на международном рынке предполагалось под новым названием Су-35.

    Впрочем, серийное производство все же было запущено, хотя и не показало выдающиеся результаты. В 1995 году было построено три серийных Су-27М / Су-35. В следующем году эту технику отправили в Государственный летно-испытательный центр, где ее изучили специалисты вооруженных сил. Эксплуатация трех самолетов в ГЛИЦ продолжалась в течение нескольких лет. В 2003 году три серийных Су-27М, а также опытные машины Т-10М-3 и Т-10М-12 были переданы пилотажной группе «Русские витязи».

    Прототип Т-10М-11, он же Су-37.

    К середине девяностых годов стало ясно, что в существующем виде Су-35 не в полной мере отвечает требованиям обозримого будущего. Для сохранения желаемого боевого потенциала истребитель нуждался в новой модернизации. Планер и силовая установка, в целом, устраивали и конструкторов, и военных, вследствие чего очередное обновление должно было затрагивать только электронику и вооружение.

    Новый вариант проекта предусматривал использование перспективной РЛС Н011 «Барс» с фазированной антенной решеткой, отличавшейся более совершенным вычислительным блоком. За счет последнего удалось увеличить число засекаемых и сопровождаемых целей. Более мощное передающее оборудование повысило дальность работы станции. Также появился новый боевой режим, совмещавший в себе работу по воздушным и наземным целям.

    Новую аппаратуру установили на самолеты Т-10М-11 и Т-10М-12, ставшие последними представителями опытной серии. Отработка перспективной аппаратуры стартовала в 1995-96 годах и продолжалась в течение нескольких лет. Результаты этих работ были использованы при создании новых образцов авиационной техники и аппаратуры для нее.

    С конца восьмидесятых годов шла разработка нового двигателя на базе существующего АЛ-31Ф. Помимо повышения основных характеристик в перспективном проекте предлагалось применить управление вектором тяги за счет сопла изменяемой конфигурации. Первым самолетом с двигателями АЛ-31ФП стал опытный Су-35 №11. Первый его полет состоялся 2 апреля 1996 года. В определенный момент, очевидно, исходя из маркетинговых соображений, опытный самолет с управляемым вектором тяги переименовали в Су-37.

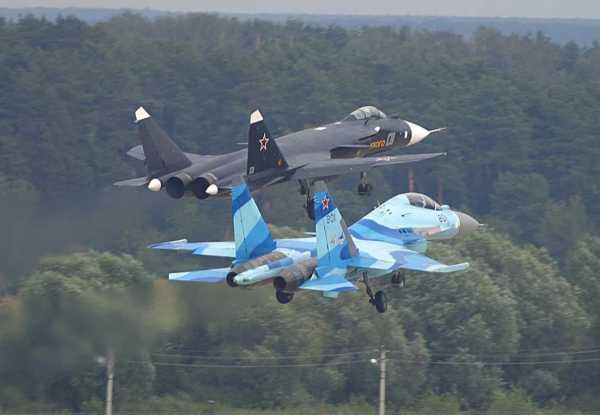

    Су-35УБ и Су-47 в демонстрационном полете на выставке МАКС-2003.

    В 2000 году в воздух впервые поднялся опытный образец учебно-боевого самолета Су-35УБ (Т-10УБМ). В этом проекте соединялись основные наработки по истребителям Су-35, Су-37 и Су-30МК. В итоге появилась перспективная двухместная машина, способная решать разные задачи. Она могла обеспечить подготовку летного состава, а также выполнять боевые задачи, связанные с атакой воздушных или наземных целей.

    Еще в начале девяностых годов появилось предложение о запуске серийного производства самолетов Су-27М / Су-35 или их доработанных версий. Также с определенного времени планировалось поставлять такую технику на экспорт. Тем не менее, финансовые проблемы российского министерства обороны и определенные затруднения производственного характера не позволили реализовать эти планы. Весь серийный выпуск Су-35 ограничился только тремя машинами 1995-96 годов. На экспорт такая техника не поставлялась.

    Отсутствие реальных перспектив привело к печальным последствиям. В начале двухтысячных годов было принято решение об отказе от проекта Су-35. Часть имеющейся техники передали музеям и структурам военно-воздушных сил. Несколько прототипов применялись в качестве платформ для отработки нового оборудования. Дальнейшее развитие проекта пока не планировалось.

    Еще один Су-35

    В 2005 году было решено возобновить проект Су-35, причем с реальными планами по серийному производству и поставкам в войска. По ряду причин, предполагалось использовать не исходный проект Су-27М / Су-35, но его доработанную версию Су-35БМ. Этот проект фактически предусматривал глубокую модернизацию более старого Су-27 с применением бортового оборудования, разработанного для Су-35 или созданного на основе его аппаратуры.

    Самолет Су-35БМ получил планер на основе исходного Су-27. От Су-35 он отличался отсутствием переднего горизонтального оперения о тормозного щитка. Основой прицельно-навигационного комплекса стала РЛС с пассивной фазированной антенной решеткой Н035 «Ирбис», дополненная оптико-электронной станцией. Также заметным образом обновили бортовые средства радиотехнической разведки и радиоэлектронной борьбы. Кабину оснастили тремя жидкокристаллическими экранами и голографическим индикатором на лобовом стекле.

    Опытный Су-35БМ на выставке МАКС-2009.

    В хвостовой части фюзеляжа помещаются два турбореактивных двигателя АЛ-41Ф1С. Важнейшей особенностью этих изделий является контролируемое сопло, при помощи которого реализуется всеракурсное управление вектором тяги. Несмотря на некоторое сокращение показателей тяги в сравнении с двигателем АЛ-41Ф1, изделия для Су-35БМ показывали достаточные характеристики и давали самолету все необходимые возможности.

    В 2007 году был построен первый прототип новой модели, Т-10БМ. После нескольких месяцев наземных испытаний этот образец поднялся в воздух. Первый полет состоялся 19 февраля 2008 года под управлением летчика-испытателя Сергея Богдана. Второй опытный самолет подключился к летным испытаниям в октябре того же года. Через несколько месяцев испытания осуществлялись с использованием трех Су-35БМ.

    В августе 2009 года, в ходе аэрокосмического салона МАКС, министерство обороны и Объединенная авиастроительная корпорация подписали первый контракт о серийном строительстве новой техники. В серию Су-35БМ запускался под названием Су-35С. Через два года начались государственные испытания двух предсерийных истребителей. Все характеристики были подтверждены, что позволяло развернуть полномасштабное серийное производство.

    Контракт 2009 года предусматривал строительство 48 новых самолетов. Все машины этой серии были переданы заказчику до конца 2015 года. В декабре 2015-го появился второй договор на 50 истребителей с поставкой до 2020 года. Будут ли подписываться новые соглашения о строительстве Су-35С – пока неизвестно. Незадолго до второго российского контракта появилось первое соглашение об экспорте. Первым зарубежным покупателем Су-35С стал Китай, пожелавший получить 24 самолета. В феврале 2018 года 11 машин заказала Индонезия.

    Серийный Су-35С на взлете.

    К настоящему времени воздушно-космические силы России получили 68 самолетов Су-35С из 98 заказанных. Производство техники идет с достаточно высокими темпами, и пока нет никаких поводов для сомнений в возможности выполнения заказа в указанные сроки. Таким образом, в начале следующего десятилетия в армии будет почти сотня новейших истребителей поколения 4++.

    От Су-35 до Су-35С

    Название самолета Су-35 появилось четверть века назад и поначалу использовалось только организацией-разработчиком. Под этим названием предлагалась перспективная машина достаточно смелого облика, которая вполне могла оказать самое серьезное влияние на боевой потенциал военно-воздушных сил. Тем не менее, в силу известных причин и характерных проблем того времени, первый Су-35 так и не пошел в серию, а в определенный момент этот проект даже закрыли.

    В середине прошлого десятилетия было принято принципиальное решение о возобновлении закрытого проекта, но уже с использованием новых идей и решений. Реальные результаты этого были получены всего через несколько лет, и в 2009 году появился первый контракт на серийное производство. Позже, одновременно с его завершением, подписали еще один договор.

    Несколько дней назад исполнилось 10 лет со дня первого полета опытного Су-35БМ / Су-35С. За прошедшие годы авиационная промышленность решила ряд сложнейших задач и наладила полномасштабный серийный выпуск новой техники. Ежегодно вооруженные силы получают по несколько новых Су-35С, и в скором будущем их количество приблизится к сотне. Несмотря на все трудности и проблемы, проект Су-35 – пусть даже и в значительно переработанном виде – дошел до серийного производства и внес свой вклад в обороноспособность.

    По материалам:
    — http://mil.ru/
    — http://ria.ru/
    — http://tass.ru/
    — http://sukhoi.org/
    — http://airwar.ru/
    — http://militaryrussia.ru/blog/topic-533.html
    — Ильин В.Е. Боевые самолеты России XXI века. – М.: Астрель/АСТ, 2000.
    — Беляев В.В., Ильин В.Е. Российская современная авиация: иллюстрированный справочник. – М.: Астрель/АСТ, 2001.

    /Кирилл Рябов, topwar.ru/

    army-news.ru

    Все, что вы хотели знать об истребителе Су-35, но стеснялись спросить

    Журнал «Air&Cosmos» опубликовал небезынтересный обзор «Tout sur le Su-35» по истребителю Су-35. Наш блог приводит сокращенный вариант данного материала.


    Так, сообщается, что истребители Су-35 и Су-57 имеют много общих элементов БРЭО, двигателей первого этапа. Отличают их только РЛС и фюзеляж. Впервые о Су-35 было объявлено на авиасалоне в Дубае в 2003 году, а спустя 14 лет Су-35 появился там же как законченный продукт, который производят для ВВС России и КНР, и который участвовал в боевых действиях в Сирии. Спустя несколько недель Су-35С был официально принят на вооружение ВКС России. Су-35 появился в Дубае с целью подкрепить позицию на переговорах по продаже Су-35 в ОАЭ, которые тянутся уже несколько лет.

    Истребитель Су-35С на авиасалоне в Ле-Бурже, июль 2013 года (с) bmpd

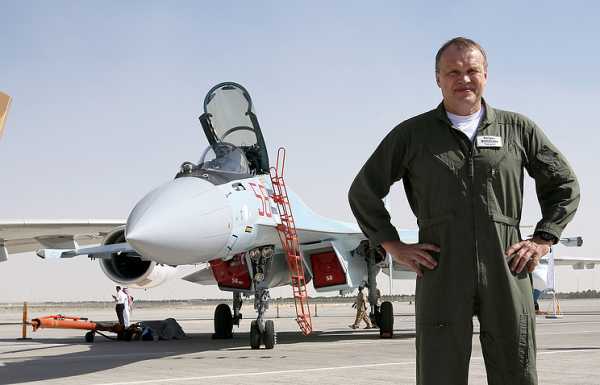

    В Дубае был представлен самолет с бортовым номером «58» и регистрацией RF-81746, который использует ОКБ Сухого для испытаний. Он не нес вооружения и комплекса РЭБ «Хибины». Им управлял летчик-испытатель Сергей Богдан.


    На авиасалоне в Дубае русские отказывались комментировать закупку истребителя ОАЭ, за исключением заявления о том, что «переговоры продолжаются». Однако присутствие самолета на салоне может служить признаком того, что российская сторона имеет веские основания полагать, что контракт будет подписан.


    Российское предложение испытывает сильную конкуренцию. ОАЭ должны заменить два типа истребителей – Lockheed Martin F-16E/F Desert Falcon и Dassault Mirage 2000-9. Если Эмираты продолжат свою прежнюю политику, то замена будет на американский и европейский истребители. Однако говоря об американском самолете следует иметь в виду, что верхнюю планку устанавливает Израиль – США никогда не продадут в арабские страны более современный самолет, чем поставлен Израилю. Израиль получает первые истребители F-35, то есть его продажа другим странам региона может быть открыта. За день до открытия салона в Дубае американские представители заявили, что американское правительство изначально рассматривало возможность поставки F-35 в страны Ближнего Востока. Но в ходе первых дней салона концерн Lockheed Martin заключил контракт стоимостью 1,65 млрд долл. на модернизацию парка эмиратских истребителей F-16E/F Desert Falcon. Одним из сменщиков Mirage 2000 может быть истребитель Rafale, но также кандидатами являются Eurofighter и Су-35.


    В 1988 году ОКБ Сухого выпустило истребитель Су-27М, который представлял собой глубоко модернизированный Су-27. В 1990-е годы Су-27М предлагался на экспорт под индексом Су-35. Самолет демонстрировался за рубежом несколько раз, начиная с авиасалона в Фарнборо в 1992 году. Но покупателя он так и не нашел. Некоторые усовершенствования Су-27М – новая аэродинамическая схема с передним горизонтальным оперением, РЛС с пассивной ФАР и двигатели с изменяемым вектором тяги - были внедрены в истребителе Су-30МКИ.


    Однако Су-30МКИ выпускался на заводе в Иркутске, который стал частным предприятием. Сегодня это «Корпорация «Иркут». Другим заводом, выпускавшим Су-27, было предприятие в Комсомольске-на-Амуре, которое осталось в орбите государственного холдинга Сухой. Однако на нем выпускались «простые» варианты Су-27 – Су-27СК и Су-30МКК/МК2 для Китая. В результате в 2003 году появился проект Су-35, который должен был стать ответом Су-30МКИ и восстановить конкурентоспособность комсомольского завода. С учетом того, что это была экспортная программа, она полностью финансировалась АХК Сухой и его филиалами. Первый Су-35-1 с бортовым номером «901» взлетел 19 февраля 2008 года, а 2 октября того же года за ним последовал второй самолет с бортовым номером «902».


    Хотя Су-35 уже проходил испытания, заказчиков на него все еще не было. Российское правительство пришла на помощь, и Министерство обороны России заказало 48 самолетов в ходе авиасалона МАКС-2009. ВВС России пришли к выводу, что перевооружение десяти истребительных полков численностью 36 самолетов каждый (столько сейчас в составе ВКС полков на истребителях семейства Су-27) на самолет пятого поколения станет дорогим удовольствием. Требовался более простой и дешевый по сравнению с Су-57(ПАК ФА) истребитель, который бы соответствовал требованиям ВКС. Например, дальности полета в 3000 км и при этом превосходящий любой легкий истребитель. В результате Су-35С и Су-30СМ дополнят Су-57 в строевых частях.


    3 мая 2011 года истребитель Су-35С-1 – первый самолет в конфигурации для ВКС России, совершил первый полет. Испытания Су-35С продвигались медленно из-за проблем с интеграцией авионики. Только недавно Су-35С завершил второй этап Государственных испытаний, а это означает, что он отвечает техническому заданию ВКС России. Соответствующий документ был подписан 2 октября 2017 года.


    Но фактически поставки Су-35С в ВКС России начались несколькими годами ранее. 12 февраля 2014 года первая партия из 12 машин была торжественно передана первой строевой части – 23-му истребительному авиационному полку на аэродроме Дземги.


    В декабре 2015 года Министерство обороны России заказало 50 дополнительных самолетов, что довело общий заказ до 98 машин. Первые десять машин этого контракта были получены ноябре-декабре 2016 года. В ноябре 2017 года в составе ВКС России имелось 64 Су-35С (из которых шесть поставлены в 2017 году, ожидалась поставка еще четырех машин). На период 2017-2020 годов для ВКС России запланирован выпуск десяти самолетов в год, без учета экспортных поставок.


    Четыре Су-35С были переброшены в Сирию в конце января 2016 года после усиления группировки как следствия уничтожения российского бомбардировщика Су-24М турецкой авиацией в ноябре 2015 года. Кроме ракет Р-27 и Р-73, Су-35С были замечены с новыми ракетами Р-77-1, недавно принятыми на вооружение. Изредка самолеты применяли 250-кг бомбы, но ни одной фотографии с вооружением «воздух-земля» не имеется, несмотря на заявления в российских источниках, что оно применялось в Сирии. Самолеты в Сирии летали с бортовым комплексом РЭБ «Хибины». Экипажи самолетов находились в Сирии по системе ротации с целью обеспечить боевой опыт большому числу строевых летчиков.


    Среди различных причин участия российского авиационного контингента в Сирии называлось накопление боевого опыта экипажами и испытания самолетов в боевых условиях, не говоря уже о косвенной рекламе оружия. В случае с Су-35С это был основной аспект участия в конфликте, так как большая часть боевых вылетов была сделана ударными самолетами и вертолетами.


    Согласно текущим планам, к 2020 году ВКС России получат 98 истребителей. После этого будут осуществляться поставки Су-57. Впрочем, ситуация может измениться, и это весьма вероятно, так как Су-57 «второго этапа» сталкивается с задержками в реализации программы испытаний и оказывается весьма затратным. Тем более в России важен социальный аспект. Завод в Комсомольске-на-Амуре одно из двух крупнейших предприятий города. И для выживания он должен выпускать не менее 20 истребителей в год. Если Су-57 будет не готов, а экспортных заказов будет недостаточно, Министерство обороны закажет дополнительные Су-35С, хотя они и не будут особо нужны (нечто подобное недавно случилось с истребителем МиГ-29).


    Тем не менее, основным приоритетом является получение крупных экспортных заказов на Су-35. Первый и давно ожидаемый – это контракт с Китаем на поставку 24 самолетов, подписанный в 2015 году. Переговоры между двумя странами шли почти 10 лет. За несколько лет до подписания российская сторона заявляла, что не продаст Китаю менее 48 самолетов, хотя китайцы хотели купить как можно меньше. Условия переговоров доподлинно неизвестны, а еще меньше можно сказать о планах китайцев. Возможно, что они были заинтересованы в закупке двигателей АЛ-41Ф1С от Су-35 (для истребителей J-20?), а также некоторого оборудования, например, РЛС «Ирбис», но не в собственно самолетах. Поставка этих систем остается загадкой, особенно после перерыва в почти 12 лет. Четыре первых Су-35 были поставлены в КНР в 2016 году, на 2017 и 2018 годы запланирована поставка по 10 самолетов ежегодно. Самолеты поставляются в базовой комплектации, с некоторыми доработками для установки китайского оборудования и вооружения. Немногочисленные фотографии китайских Су-35 говорят о том, что они отличаются от российских самолетов незначительными деталями на уровне мест расположения антенн.


    ОАЭ также могут закупить «несколько десятков» Су-35, заявил глава Федеральной службы по военно-техническому сотрудничеству Дмитрий Шугаев. Согласно другими оценкам, заказ может составить от 12 до 24 машин. Индонезия планирует приобрести 11 истребителей. Сейчас у нее 15 истребителей Су-27 и Су-30. Другие клиенты, как Ливия и Венесуэла испытывают проблемы и не могут закупить новые самолеты. Переговоры с Ливией о поставках Су-35 шли и были на весьма продвинутой стадии - так в 2009 году ливийской делегации демонстрировали самолет.


    В августе 2017 года заместитель министра обороны России Юрий Борисов заявил, что в ходе сирийской кампании Су-35 заслужил только похвалу. Он ничем не хуже Су-57 «первого этапа». Тогдашний главком ВКС Юрий Бондарев даже отметил, что «мы не можем воспользоваться всеми возможностями самолета».


    Основное отличие между Су-35 и Cу-57 заключается в фюзеляже. Оба самолета выпускаются на одном предприятии, с той же оснасткой и примерно одинаковым качеством производства. Турбореактивные двигатели для них практически одинаковые, отличаясь только системой управления. Новый вариант Су-57 с двигателями «изделие 30» должен иметь лучшие характеристики. Но что мешает установить новые двигатели на Су-35?

    Другим важным отличием является РЛС – в Су-35 это РЛС с пассивной ФАР Н135 «Ирбис», а у Су-57 установлена РЛС Н036 «Белка» с активной ФАР. Вооружение обоих самолетов примерно одинаково.


    Внешне Су-35 похож на Су-27, но без большого воздушного тормоза. На Су-35 установлена электродистационная система управления с четырехкратным резервированием, а запас топлива на 11% превышает таковой у Су-27 и достигает 11,5 тонн.


    На самолетах Су-35 и Су-57 "первого этапа" установлен двигатель АЛ-41Ф1 («изделие 117С»), являющийся глубокой модернизацией двигателя АЛ-31. Единственное отличие заключается в том, что у Су-35 имеется отдельная система управления двигателем, а на Су-57 двигатель управляется единой системой управления полетом самолета. Максимальная тяга АЛ-41Ф-1С составляет 86,3 кН, тяга на форсаже – 137,3 кН, а на чрезвычайном режиме – 142,2 кН.


    Су-35 оснащен РЛС Н135 разработки НИИП им. Тихомирова и выпускаемый на АО «Государственный Рязанским приборный завод». Он состоит из радиолокационной системы Ш135 «Ирбис», включающей комплекс РЭС «Хибины-М» и автоответчик тип 4283МП. РЛС «Ирбис» является развитием РЛС Н011М«Барс», стоящей на истребителе Су-30МКИ, с пассивной ФАР. Отличие «Ирбиса» от «Барса» заключается в работе на расширенном диапазоне частот, увеличенной дальности обнаружения и повышенной устойчивости к помехам, а также улучшенном разрешении. На расстоянии 50 км «Ирбис» может различать отдельные цели, отдаленные друг от друга на 50-100 метров. «Ирбис» может сопровождать до 30 целей, из которых восемь могут быть одновременно обстреляны ракетами «воздух-воздух» с активной ГСН. Две цели могут быть одновременно обстреляны ракетами с полуактивной ГСН. В режиме «воздух-поверхность» «Ирбис» может четыре наземные цели. Оптико-локационная система ОЛС-35 позволяет обнаруживать цель типа Су-30 с расстояния 90 км с задней полусферы и на расстоянии 35 км при сближении с целью. Одновременно может сопровождать до четырех воздушных целей. Лазерный дальномер может использоваться для воздушных целей на расстоянии 20-200 км, а для наземных – на расстоянии до 30 км.


    По сравнению с Су-30МКИ на Су-35 устанавливается оборудование только российского производства. Редким исключением был нашлемный прицел «Сура-С» украинского производства и разработки, но он был заменен прицелом НСТ-Т-04 разработки АО «Электроавтоматика», изначально предназначенным для учебно-боевого самолета Як-130.


    К новым системам вооружений, которые могут применяться с самолета Су-35С, относятся ракеты «воздух-воздух» Р-37М большой дальности, Р-77-1 средней дальности и Р-74М малой дальности. Самый большой интерес представляет Р-37М, государственные испытания которой ведутся с 2014 года. Ее масса составляет 510 кг, масса БЧ достигает 50 кг, дальность полета достигает 200 км. Р-37М летит к цели при помощи активной ГСН, работающий в Кu и X-диапазоне на заключительном этапе полета. Су-35 может нести до четырех Р-37М: две на узлах подвести между двигателями и еще две на подкрыльевых пилонах.


    bmpd.livejournal.com

    "Охота" на Су-35: чем российский истребитель удивляет мир - Армия и ОПК

    19 февраля 2008 года в небо впервые поднялся российский многоцелевой истребитель поколения "4++" Су-35. Пилотировал самолет заслуженный летчик-испытатель РФ, Герой России Сергей Богдан.

    Серийно Су-35С начал производится с 2011 года на Комсомольском-на-Амуре авиационном заводе имени Ю.А. Гагарина, но на вооружение российской армии был принят лишь в прошлом году. После боевого крещения в небе Сирии об истребителе заговорил весь мир.

    На сегодняшний день, я считаю, это один из лучших оперативно-тактических самолетов в мире, ему нет равных сегодня в воздухе. Отзывы у наших летчиков самые наилучшие по результатам сирийского конфликта. У этой машины очень большое будущее

    Юрий Борисов

    замминистра обороны РФ

    "Ядро" для "Сушки"

    Примечательно, что под индексом "Су-35" начиная с 1992 года на международных авиасалонах демонстрировались модификации Су-27. Модернизированные истребители Су-27М были созданы по заказу военных в 1980-х годах, а в 90-е их производство было прекращено из-за недостатка финансирования.

    Концепция нового многофункционального истребителя (за которым было сохранено название Су-35) окончательно сформировалась к середине 2000-х годов. Работы по проекту в опытно-конструкторском бюро (ОКБ) имени Сухого возглавил конструктор Игорь Демин. В новом самолете необходимо было существенно усовершенствовать комплексы вооружения, внести изменения в конструкцию планера машины и ее силовую установку. Перед предприятием стояла задача обеспечить вывод на рынок перспективного боевого комплекса поколения "4++", способного ответить на выросшие запросы отечественной боевой авиации и инозаказчиков. По воспоминаниям Демина, машина с одним пилотом нуждалась в принципиально новом по архитектуре комплексе бортового оборудования — "необходимо было ядро, или, если хотите, стержень как для авионики, так и для всех самолетных систем".

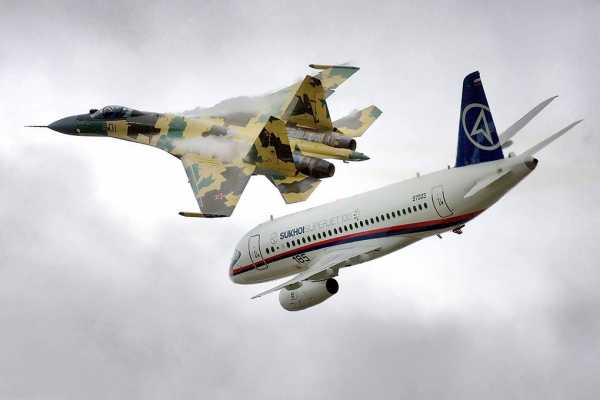

    Истребитель Су-35 и самолет Sukhoi Superjet 100, 2009 год

    © Вадим Савицкий/Минобороны России

    Кстати, за идею создания информационно-управляющей системы (ИУС) для современных самолетов в прошлом году распоряжением председателя правительства РФ Дмитрия Медведева группе сотрудников компании "Сухой" была присуждена премия в области науки и техники. ИУС изначально родилась в исследованиях по проекту истребителя пятого поколения, однако первой она реализовалась именно на Су-35.

    Он создавался таким образом, чтобы летать и воевать в таких условиях, где "классические" истребители уже не могли вести бои.

    Этот самолет является сейчас самым современным истребителем ВКС России и, видимо, таковым будет оставаться до массового появления Су-57 (известный как Т-50 ПАК ФА) в составе строевых частей

    Виктор Мураховский

    главный редактор журнала "Арсенал Отечества"

    Первый летный образец самолета Су-35 был собран к августу 2007 года. Накануне начала авиасалона МАКС-2007 транспортным самолетом Ан-124 "Руслан" он был доставлен на аэродром ЛИИ им. Громова в Жуковском, где после участия в авиасалоне были продолжены завершающие стадии наземной отработки перед началом летных испытаний. В 2008-м в подмосковном филиале НПО "Сатурн" успешно завершились испытания всех пяти двигателей типа "117С" опытной партии, предназначенной для Су-35.

    "Начинка" и сверхманевренность

    "Тридцать пятый" стал глубокой модернизацией фронтового истребителя Су-27 с целью значительного повышения эффективности боевого применения по воздушным, наземным и морским целям. Как отмечают разработчики, в конструкции Су-35 были применены самые удачные технические решения, отработанные ранее на самолетах семейства Су-27 и Су-30.

    Истребитель Су-35

    © © Агентство "Военинформ" МО РФ

    При создании Су-35 отступили от аэродинамической схемы с передним горизонтальным оперением (такие как у Су-33 и Су-30МКИ) и вернулись к классической (как у Су-27).

    Конструкция (основные элементы фюзеляжа, крыла, оперения и шасси) планера усилена, что позволило увеличить максимальный взлетный вес машины. Это дало возможность значительно повысить запас топлива (во внутренних баках Су-35 несет 11,3 тонны против 9,4 на Су-27). Помимо этого истребитель может использовать подвесные топливные баки объемом 2000 литров каждый. Боевая нагрузка осталась такой же, как на Су-27 — восемь тонн. Количество узлов подвески для крепления высокоточных ракет и авиабомб возросло с 10 до 12. Еще два — для размещения контейнеров РЭБ.

    Длина самолета — 21,9 м, размах крыла — 14,75 м, высота — 5,9 м. Максимальная взлетная масса — 34 500 кг, максимальная скорость — 2500 км/ч, максимальная дальность полета без подвесных топливных баков (ПТБ) — 3600 км, с ПТБ — 4500 км. Практический потолок — 20 тыс. м. Назначенный производителем ресурс самолета — 6 тыс. часов или 30 лет, ресурс двигателей — 4 тыс. часов.

    Продолжение

    В состав вооружения Су-35 входит целый набор управляемых ракет типа "воздух — воздух" и "воздух — поверхность", а также неуправляемые ракеты и авиабомбы различных калибров. Истребитель также оснащен пушкой ГШ-30-1 калибра 30 мм (боезапас — 150 патронов).

    Су-35 оборудован турбореактивными двигателями с форсажной камерой и управляемым в одной плоскости вектором тяги АЛ-41Ф1С. При этом он не требует каких-то специальных систем управления.

    Управляемый вектор тяги работает на самолете всегда. Единственное, есть специальный режим сверхманевренности, где снимаются ограничения по углу атаки, и Су-35 может выходить на любые значения, вплоть до +/- 180 градусов

    Сергей Богдан

    летчик-испытатель компании "Сухой", Герой России

    За сверхманевренность отвечает двигатель 117С. Он разработан на основе своих предшественников АЛ-31Ф, устанавливаемых на самолеты Су-27, но отличается от них увеличенной тягой 14,5 тонны (против 12,5), большим ресурсом и пониженным расходом топлива.

    Летчик-испытатель компании "Сухой" Героя России Сергей Богдан и истребитель Су-35

    © Марина Лысцева/ТАСС

    Что касается режимов устойчивости и управляемости, маневренности, аэродинамики Су-35, как рассказал в интервью ТАСС летчик-испытатель Сергей Богдан, то здесь им все пройдено и постигнуто "от и до". "Но что касается боевых режимов, там есть много специфики. Я много ими занимался, но не все тестировал. Это просто физически невозможно — все успеть, поскольку самолет летает на разных базах. Есть отдельные режимы, с которыми я знаком не по полетам, а только по видеоматериалам", — признался он.

    Су-35, используя сверхвысокие маневренные характеристики при ведении воздушного боя, в чем ему нет равных, с таким же успехом могут применять средства поражения по земле

    Александр Харчевский

    заслуженный летчик РФ, генерал-майор

    'ТАСС/Ruptly'

    От самолета пятого поколения на Су-35 кабина пилотов. В отличие от Су-27, в ней нет аналоговых приборов с привычными стрелками. Вместо них два больших цветных жидкокристаллических экрана — в режиме "картинка в картинке" отображается вся необходимая пилоту информация. Также на Су-35 был впервые установлен отечественный безинерционный навигационный комплекс (БИНС), без которого ни один истребитель сегодня не может считаться современным. Его задача — собирать и анализировать всю полетную информацию и обеспечивать вылет и возвращение самолета на свой аэродром.

    Важнейшее отличие Су-35 от истребителей поколения "4+" — наличие на борту авионики пятого поколения. Радиолокационный комплекс с фазированной антенной решеткой "Ирбис" обладает уникальными на сегодняшний день характеристиками по дальности обнаружения целей (до 200 км). Он способен одновременно сопровождать до 30 целей и наводить ракеты на восемь из них, не прекращая при этом просмотр воздушного пространства.

    Триумф и "бои"

    Появление в Сирии новейших российских истребителей в 2016 году вызвало огромный интерес как со стороны российской прессы, так и ряда зарубежных изданий. Его назвали "отличным и опасным самолетом". И даже сравнивали с американскими самолетами, отмечая тот факт, что при встрече с ним истребители F-15 и F/A-18E будут "заняты по горло".

    Так, немецкий журнал Stern отмечал высокую маневренность Су-35, самолет оборудован новой радиолокационной станцией "Ирбис" и улучшенными двигателями. Издание писало, что обладая высокими характеристиками, истребитель стоит достаточно дешево по сравнению с наиболее продвинутыми западными образцами.

    В свою очередь, газета The Washington Times писала, что переброска истребителей в Сирию — сигнал для Турции: Су-35 вместе с ракетными системами С-400 дает России возможность защитить свои самолеты в любой точке ближневосточного региона с помощью вооружения, которое превосходит оружие НАТО.

    "Сушки" осуществляли истребительно-авиационное прикрытие других самолетов, находящихся в воздухе, увеличивая при этом поле их обзора. Как отмечали в Минобороны России, когда пара Су-35 становилась "в противоход", обзор доходил до 360 градусов на 400 км вокруг. Министр обороны РФ Сергей Шойгу неоднократно говорил о том, что операция в Сирии подтвердила высокие боевые возможности российской авиации. "Сушки" осуществляли истребительно-авиационное прикрытие других самолетов, находящихся в воздухе, увеличивая при этом поле их обзора.

    Су-35 показал себя прекрасной системой авиационного вооружения, которая, я думаю, еще долго будет служить российским ВКС

    Виктор Мураховский

    главный редактор журнала "Арсенал Отечества"

    Истребитель Су-35С во время боевого вылета на территории Сирийской Арабской Республики

    © Управление пресс-службы и информации Минобороны РФ/ТАСС

    По мнению Мураховского, опыт его эксплуатации и боевого применения показал, что самолет соответствует требованиям, предъявляемым к нему Минобороны России и заложенным тактико-техническим характеристикам. По своим возможностям превосходит большинство зарубежных образцов.

    В декабре 2017 года стало известно об инциденте, когда американский истребитель F-22 покинул район сближения со штурмовиками Су-25 ВКС России в небе над Сирией после появления Су-35С. Российский самолет приблизился к "американцу", и испуганный экипаж F-22 стремительно ретировался.

    В то же время в зарубежных СМИ стали часто сравнивать Су-35 с западными образцами, в том числе с новейший американским самолетом пятого поколения F-35. Так, The National Interest предположило, что в обозримом будущем "производные от превосходного истребителя Су-27", в том числе и Су-35, будут составлять основную часть тактических воздушных арсеналов, а в случае если Су-35 и F-35 встретятся в условиях воздушного боя, то американский истребитель постарается избежать столкновения. F-35 "изменит курс и вызовет F-22 Raptor и F-15C", которые лучше подходят для ведения воздушного боя. Если же "подмоги" не будет, то пилотам США придется использовать скрытность самолета и постараться не попасть в пределы видимости потенциального противника, поскольку в условиях дальнего боя F-35 будет уязвим.

    Истребитель F-35

    © REUTERS/US Navy/Handout via Reuters

    По мнению другого журналиста этого же издания, в ближнем бою с Су-35, который обладает отличной маневренностью, F-35 столкнется с серьезными трудностями. И если российский истребитель сможет быстро обнаружить своего противника и приблизиться к нему на необходимое расстояние, шансы F-35 на победу значительно снизятся. При этом высокая скорость, системы радиоподавления и вооружения позволяют Су-35 успешно вести безвизуальный бой.

    Если, допустим, в ходе воздушного боя за самолетом увязывается неприятель, то в верхней точке возможен быстрый разворот вокруг своей оси, поиск цели и моментальная атака. От самолета, находящегося сзади, сложно уйти в отрыв, а это показывает, как Су-35 может выходить из положения, не теряя устойчивости и управляемости. Он выполняет вираж на 360 градусов для поиска потенциального противника и дальше продолжает свой маневр

    Сергей Богдан

    летчик-испытатель компании "Сухой", Герой России

    Су-35 является универсальным истребителем, способным обнаруживать, сопровождать и атаковать восемь целей одновременно, а благодаря станции активных помех самолет становится малозаметным.

    Истребители Су-35 и Т-50 ПАК ФА

    © Марина Лысцева/ТАСС

    Полученные в ходе боевого применения российской авиации в Сирии результаты могут лечь в основу технических решений для самолетов следующих поколений. Истребитель Су-35С стал финальной ступенью перед появлением в ВКС России истребителей пятого поколения Су-57 (известным как Т-50 ПАК ФА). Но даже при его наличии "тридцать пятый" будет очень эффективной боевой машиной, обладающей большим модернизационным потенциалом. Ведь он сочетает в себе качества современного истребителя и хорошего тактического самолета.

    В настоящее время в строевые части поставлено около 70 единиц. В этом году Минобороны России получит на вооружение десять Су-35. Всего же до 2020-го ожидается поставка 50 единиц. 24 самолета до 2019 года должен получить Китай, также недавно был подписан контракт на поставку 11 истребителей Индонезии. Год назад глава госкорпорации "Ростех" Сергей Чемезов сообщил СМИ, что соглашение о намерениях по закупке Су-35 подписано с Объединенными Арабскими Эмиратами.

    Подготовил Роман Азанов

    В материале использованы данные "ТАСС-Досье"

    tass.ru

    Истребитель СУ-35БМ. Большая модернизация » Военное обозрение

    Су-35. Несостоявшееся улучшение


    Работы по модернизации Су-27 начались в середине 80-х годов, фактически сразу после начала их серийного производства. Улучшенная машина должна была отличаться от оригинала цифровой электродистанционной системой управления (ЭДСУ), более мощной РЛС и набором вооружения, включающим управляемое оружие "воздух-поверхность" (базовые Су-27 несли исключительно ракеты "воздух-воздух", а наносить удары по земле могли только неуправляемыми боеприпасами). Ракеты "воздух-воздух" Р-27 также планировалось заменить на перспективные РВВ-АЕ.

    Пилотскую кабину Су-27М (такой индекс сначала получил обновленный истребитель) предполагалось оснастить многофункциональными дисплеями. Менялся и внешний облик истребителя - Су-27М получил переднее горизонтальное оперение. Радиус действия Су-27М должен был возрасти за счет использования системы дозаправки в воздухе (отсутствовавшей на базовой машине) и подвесных топливных баков.

    Испытания Су-27СМ начались в 1988 году. В апреле 1992 года в воздух поднялся первый серийный образец истребителя, получивший индекс Су-35, однако крупносерийное производство так и не было развернуто. В общей сложности в 1992-95 годах ВВС России получили 12 самолетов этого типа, использовавшихся для различных испытаний и демонстрационных полетов.

    Впоследствии на базе Су-35 был разработан самолет Су-37 (не путать с экспериментальной машиной С.37/Су-47!). От оригинала Су-37 отличался главным образом использованием двигателей с управляемым вектором тяги. Машина, известная также как "борт 711", произвела фурор благодаря своей выдающейся маневренности, но осталась в единственном экземпляре.

    Су-35БМ. Реинкарнация

    "Второе пришествие" Су-35 началось в конце 90-х годов, когда вопрос об обновлении парка ВВС России был поставлен вновь. За новой машиной было решено сохранить индекс Су-35, а для отличия от первого "тридцать пятого" к индексу иногда прибавляют аббревиатуру БМ ("Большая Модернизация"). В отличие от первого Су-35, новая машина по облику практически неразличима с Су-27 - переднее горизонтальное оперение отсутствует.

    По концепции - глубоко модернизированный самолет на основе прежней конструкции - Cу-35БМ является близнецом американского истребителя Super Hornet, однако превосходные аэродинамические характеристики планера Су-27 позволили сохранить облик машины, в отличие от F/A-18E/F, которые по сравнению с оригиналами - F/A-18C/D - были очень сильно переработаны.

    Кроме того, новый самолет с самого начала создавался с "экспортным" прицелом - Су-35БМ должен был стать альтернативой Су-30, заменив его за счет лучших летных характеристик и бортового оборудования, позволяющего отказаться от второго члена экипажа. Известно, что на проектирование самолета тратилась часть средств, полученных от экспорта машин ОКБ Сухого зарубежным покупателям.

    Новая машина имеет усиленную конструкцию планера, однако за счет облегченного бортового радиооборудования масса сухого самолета практически не отличается от Су-27 - 16,5 тонны. Усиление планера, в свою очередь, позволило увеличить максимальный взлетный вес машины до 38,8 тонны. Увеличение взлетной массы позволило значительно повысить запас топлива - во внутренних баках Су-35БМ несет 11,5 тонны против 9,4 на Су-27. Кроме того, Су-35 может использовать подвесные топливные баки, с использованием которых запас горючего возрастает до 14,5 тонны. Так же как и первый Су-35, Су-35БМ оснащен системой дозаправки в воздухе.

    Главным отличием Су-35 от предшественников является использование новых двигателей - разработанные НПО "Сатурн" двигатели 117С представляют собой глубокую модернизацию оригинальных АЛ-31Ф, отличаясь от них повышенной тягой, большим ресурсом и экономичностью. Кроме того, новые двигатели имеют управляемый вектор тяги, что обеспечивает Су-35 более высокую маневренность по сравнению с прародителем.


    Новый Су-35 получил, наконец, радиолокационную станцию с фазированной антенной решеткой "Ирбис", значительно повысившую боевые возможности самолета. Система управления огнем позволяет Су-35 сопровождать до 30 воздушных целей и одновременно обстреливать восемь из них. Дальность обнаружения воздушных целей достигает 400 километров. "Невидимок", построенных с использованием технологий "стелс", новый радар способен обнаруживать на расстоянии до 90 километров.

    Боевая нагрузка Су-35БМ осталась такой же, как на Су-27 - 8 тонн. Количество узлов подвески возросло с 10 до 12. Система управления вооружением позволяет самолету применять практически все современные управляемые и неуправляемые авиационные боеприпасы российского производства, за исключением тяжелых бомб и ракет, разработанных для использования бомбардировщиками стратегической авиации.

    Первый летный экземпляр Су-35БМ (с двигателями АЛ-31ФУ) был продемонстрирован в 2007 году. В 2008 году должен подняться в воздух Су-35 с двигателями 117С, что позволит начать государственные испытания машины. Принятая в 2006 году государственная программа вооружений на 2006-15 годы предусматривает серийное производство Су-35 для ВВС России.

    Кроме того, усовершенствования, вошедшие в конструкцию Су-35, будут использоваться и для модернизации имеющихся самолетов Су-27 по стандарту СМ2. Как и серийное производство Су-35, модернизация Су-27 по этому стандарту начнется после завершения испытаний нового самолета - в 2009-10 годах. В настоящее время, как известно, Су-27 совершенствуются по проекту Су-27СМ.

    Истребитель Су-27 (в скобках отличающиеся данные Су-35БМ)

    # размах крыла - 14,7 метра
    # длина - 21,9 метра
    # высота - 5,9 метра
    # площадь крыла - 62,00 м2
    # вес пустого самолета - 16,3 (16,5) тонны
    # нормальный взлетный вес - 22,5 (25,5) тонны
    # максимальный взлетный вес - 30 (38,8) тонн
    # силовая установка - 2 ТРД АЛ-31Ф с тягой номинальной/форсажной 7,5/12,5 тонны (2 ТРД 117С, с форсажной тягой 14,5 тонны и управляемым вектором тяги)
    # максимальная скорость на высоте - 2500 (2600) км/ч
    # крейсерская скорость - около 1000 км/ч
    # радиус действия в зависимости от нагрузки и профиля полета - от 800 до 1600 (до 2000) километров
    # практический потолок - 18.500 метров
    # максимальная эксплуатационная перегрузка - 9g
    # экипаж - 1 человек
    # вооружение - встроенное: 1 30-миллиметровая пушка ГШ-301. Подвесное: до 8 тонн вооружения на 10 узлах внешней подвески (до 8 тонн на 12 узлах подвески).

    topwar.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
