Бомбардировщик Су-34 Сухой.

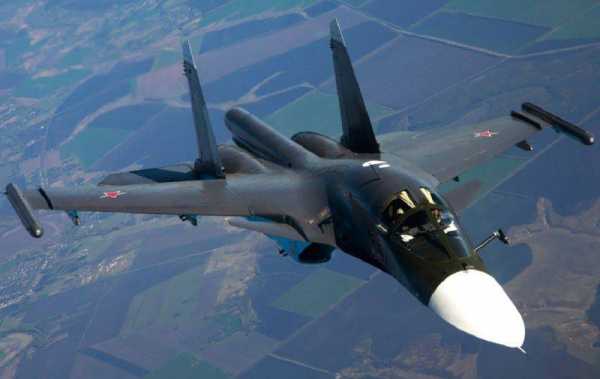

Новый фронтовой бомбардировщик Су-34 кодифицирован в НАТО как Fullback/Flanker-C2. Он предназначен для уничтожения морских, наземных, воздушных и надводных целей (в том числе подвижных и малоразмерных) в оперативной и тактической глубине обороны вероятного противника. Применяется независимо от времени суток, в любых погодно-климатических условиях, автономно и в группе. Рассчитан также на ведение разведки. Размещенное на самолете оборудование позволяет гарантированно выполнять указанные задачи с применением всей номенклатуры авиационных боеприпасов, в том числе высокоточных, даже в условиях активного технического и огневого противодействия противника. По своим боевым возможностям модернизированный Су-34 относится к поколению самолетов 4++.

Основные отличия.
В кабине экипажа пилот и штурман находятся рядом. Главная особенность (нет ни на одном самолете мира аналогичного класса) — комфорт: за креслами находится бытовой отсек, в котором можно отдохнуть, стоя в полный рост. Здесь размещены СВЧ-печь вот и биотуалет. Один из пилотов может отдыхать, лежа в пространстве между креслами. На высотах до 11000м кислородные маски не требуются. В катапультных креслах установлены электромассажеры. Системы климат-контроля создают оптимальные условия для выполнения боевых задач. Доступ в кабину осуществляется по трапу у передней стойки шасси. Вся кабина выполнена в виде бронекапсулы. Это существенно повышает защиту летчиков, особенно при выполнении боевых задач на малых и предельно малых высотах в условиях активного огневого противодействия. Самолет оснащен системой дозаправки в воздухе, что увеличивает дальность полета (с одной заправкой) практически вдвое. Использование новых материалов, конструктивные особенности самолета и установленное на нем оборудование свели заметность Су-34 для РЛС, особенно на малых высотах, до уровня КР.

Конструкция.
Самолет выполнен по классической схеме «интегрального продольного триплана». В основу его конструкции положен планер Су-27. В связи с установкой на нем новой более совершенной, чем на Су-27, БРЛС, перекомпоновкой кабины, оборудованием входа в нее через нишу передней стойки шасси возникла необходимость удлинения носовой части. Машина спереди получила ярко выраженную эллиптическую форму.

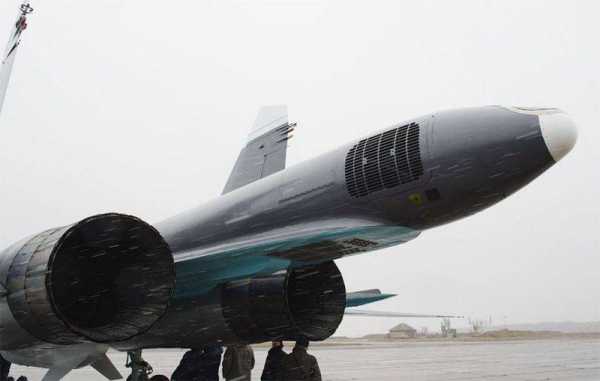

В значительно удлиненной хвостовой балке за радиопрозрачным обтекателем смонтирована РЛС. Она перекрывает заднюю полусферу, позволяет экипажу получать информацию об атаке на самолет и проволить управляемые пуски ракет типа «воздух — воздух» для отражения нападения. Например, ракеты РВВ-АЕ способны уничтожать и самолеты противника, и выпущенные им YP. Такими возможностями не обладает ни один иностранный фронтовой бомбардировщик. Размещение такого оборудования потребовало смещения тормозного парашюта и изменения конструкции его контейнера на «клавишную».

Для увеличения дальности полета на Су-34 предусмотрена возможность установки двух ПТБ. Они отделяются после расходования запасов топлива. Дозаправка в воздухе также предусмотрена. Особенность заключается в том, что установленная на бомбардировщике система позволяет проводить дозаправку не только от самолета-топливозаправщика, но и от другого бомбардировщика (Су-34, Су-24М), если на нем смонтировано необходимое оборудование.

Новейшее оборудование комплекса бортовой авионики позволяет Су-34 при полете на предельно малых высотах выполнять фигуры высшего пилотажа, следовать рельефу. Это значительно повышает возможности бомбардировщика в преодолении ПВО противника. БЦВК Су-34 способен в автоматическом режиме выводить бомбардировщик в район цели и возвращать его на базу. Этому в немалой степени способствует новый навигационный комплекс, сопряженный со спутниковыми системами навигации.

Прицельное оборудование, в том числе нашлемное, позволяет давать ракете (например, Х-29Т) целеуказание взглядом. Это существенно сокращает время реакции оружия и значительно повышает эффективность его боевого применения. Прицельный комплекс находит малоразмерные цели на расстояниях до 250 км и позволяет сопровождать на подходе до десяти целей одновременно.

В варианте для ВМФ (Су-32ФН) комплект устанавливаемого оборудования несколько видоизменен и позволяет решать задачи по наблюдению за морской поверхностью, разведке, обнаружению ПЛ, поиску мин и борьбе с надводными целями. При этом оборудование для поиска ПЛ на 25-30% превосходит американские аналоги. Бортовая система, осуществляющая радиотехническую разведку, работает в пассивном режиме. При перехвате сигнала о появлении лодки в контролируемом квадрате система в автоматическом режиме обнаруживает ее, идентифицирует национальную принадлежность и вырабатывает целеуказание для бортового оружия. Для спасения экипажа в экстремальных ситуациях используются катапультные кресла. Их конструкция позволяет осуществлять катапультирование даже на стоянке самолета или во время управления.

Конструкция шасси еще более адаптирована к применению с полевых неподготовленных ВПП.

Вооружение.
Новый самолет получил широкую линейку штатного вооружения и оружия, размещаемого на внешних узлах подвески. Су-34 имеет пушечное вооружение, УР малой и средней дальности классов «воздух — воздух» и «воздух — поверхность», блоки НУР, корректируемые и свободнопадающие авиабомбы.

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

Су-34 Фронтовой бомбардировщик

Концепция универсального самолёта, объединившего в себе противоречивые требования высокой маневренности и скорости с одной стороны, и большой боевой нагрузки и дальности полёта с другой, могла быть реализована только на основе применения новейших достижений аэродинамики и авиационной технологии, а также на базе разработки перспективных образцов оборудования и вооружения. К решению этой сложной задачи в середине 80-х годов приступил коллектив ОКБ им. П. О. Сухого, незадолго до этого передавший в серийное производство сверхзвуковой одноместный истребитель-перехватчик Су-27.

Работы по созданию новой ударной машины четвёртого поколения, разрабатывавшейся под шифром Т-10В (впоследствии самолёту присвоили официальное наименование Су-27ИБ, т.е. «истребитель-бомбардировщик»), возглавил генеральный конструктор М. П. Симонов, а главным конструктором машины был назначен Р. Г. Мартиросов, под непосредственным руководством которого было проведено проектирование самолета. Создание нового радиоэлектронного оборудования, которое должно было составить основу системы управления вооружением Т-10В, было поручено НПО «Ленинец» (г. Санкт-Петербург), которое возглавлял Генеральный конструктор Г. Н. Громов. Авиационное вооружение для нового истребителя-бомбардировщика проектировало несколько предприятий — МКБ «Вымпел» (Генеральный конструктор Г. А Соколовский). ОКБ «Звезда» (главный конструктор Г. И. Хохлов) и МКБ «Радуга» (генеральный конструктор И. С Селезнев).

Работы по теме Т-10В велись на базе незавершенного постройкой палубного учебно-тренировочного самолёта Т-10КМ-2 с расположением сидений инструктора и обучаемого пилота рядом. Разработчикам стало очевидно, что самолет с такой компоновкой двухместной кабины имеет значительные резервы для расширения области его применения (в качестве бомбардировщика, разведчика, заправщика, постановщика помех и т д.). ВВС также проявили заинтересованность в двухместном ударном самолёте, предназначенном для замены постепенно устаревающего фронтового бомбардировщика Су-24М.

Самолёт Т-10В значительно отличался от базового варианта Су-27 (Т-10С). В конструкцию внесли ряд принципиальных изменений:

• увеличили мидель носовой части фюзеляжа;
• полностью перекомпоновали кабину экипажа, вход в которую осуществлялся через нишу передней опоры шасси;
• применили новый фонарь;
• корневые наплывы крыла продлили вперёд, на них установили консоли дестабилизатора:
• переднюю опору шасси перенесли вперёд, изменили схему её уборки и систему створок ниши:
• изменили конструкцию воздухозаборников;
• сняли подфюзеляжные кили:
• увеличили число точек подвески вооружения.

Первый лётный прототип истребителя-бомбардировщика Т-10В-1 был создан путём переоборудования серийного учебно-боевого Су-27УБ. На НАПО им. В. П. Чкалова в Новосибирске изготовили новую носовую секцию фюзеляжа с бронированной кабиной экипажа, которую затем установили на модернизированный планер «спарки».

Из-за рядного расположения экипажа носовая часть в сечении имела не круглую, а сплющенную форму с острыми боковыми кромками, плавно переходящими в наплывы перед консолями переднего горизонтального оперения Передняя стоика шасси имела совершенно иную конструкцию из-за принципиально измененной компоновки кабины экипажа и того что вход в кабину осуществлялся не сверху через открытый фонарь а снизу через большой люк в нише стоики и дверь в задней стенке кабины В связи с возросшим весом головной части фюзеляжа опора шасси имела два колеса Существенному изменению подверглись воздухозаборники, сделанные нерегулируемыми (высокая максимальная скорость на большой высоте не имела особого значения для истребителя-бомбардировщика, работающего преимущественно у земли) Замене подверглись также двигатели и мотогондолы.

На Т-10В для защиты членов экипажа применили кабину из титановой брони Был также бронирован и расходный топливныи бак. Испытания новой кабины на обстрел показал ее полную надежность «Лишняя» масса брони самолета Т-10В составила 1480 кг.

Впервые опытный экземпляр Су-27ИБ (Т-10В-1 синий бортовой номер «42») поднял в воздух с аэродрома ЛИИ 13 апреля 1990 года один из лучших пилотов фирмы, Заслуженный летчик-испытатель СССР Анатолий Иванов Машина проходила летные испытания в 1990—1991 годах.

Большинство новых конструктивных уз лов и систем самолета долгое время отрабатывалось в ОКБ на различных стендах На одном из них например был установлен планер истребителя Су 27 оборудованный выдвижным контейнером тормозного парашюта Надежность срабатывания парашютной системы торможения испытывали под набегающим потоком воздуха Особого внимания к себе потребовала система аварийного покидания, которая даже после установки ее на опытную машину нуждалась в доработке, по сравнению с системой спасения экипажа бомбардировщика Су-24М время катапультирования пилотов на Су-27ИБ сократилось почти в три раза.

Впервые Су-27ИБ был показан публично 13 февраля 1992 года на выставке в Мачулищах (под Минском) в тот период, когда в столице Беларуси собирались главы государств СНГ в том числе и Президент России Борис Ельцин Организаторы выставки рассчитывали, что показав Президенту новую перспективную технику, удастся добиться финансирования продолжения опытно-конструкторских работ, а также постройки предсерийных образцов Представители Министерства обороны и Министерства авиационной промышленности надеялись также в перспективе получить заказы на серийный выпуск новейших самолетов в том числе и Су-27ИБ.

Однако мир узнал о новом советском самолете несколько ранее. Летом 1990 г опытный Су-27ИБ (Т-10В-1) был ненадолго перебазирован на аэродром Новофедоровка (вблизи г. Саки), где располагался испытательный центр авиации ВМФ СССР Странное на первый взгляд решение объяснялось достаточно просто Находящийся в это время на отдыхе в Крыму Президент Советского Союза М С Горбачев знакомился с новой техникой принимавшей участие в учениях Черноморского Флота Посетил он и тяжелый авианесущий крейсер «Адмирал Флота Советского Союза Кузнецов», который вышел на заводские ходовые испытания после очередной достройки Руководство ОКБ им Сухого решило вместе с палубными самолетами продемонстрировать Президенту и новейший фронтовой истребитель-бомбардировщик Летчики-испытатели мастерски выполнили на Су-27ИБ имитацию захода на посадку над палубой крейсера Находившийся на корабле корреспондент агентства ИТАР-ТАСС А Кремко сфотографировал подлетающий к палубе самолет, после чего снимок был распространен по многочисленным каналам агентства Подпись под фотоснимком была довольно забавной «Посадка на палубу ТАКР «Тбилиси». Так появился первый официальный снимок Су-27ИБ.

После этого стала распространяться ложная информация (выгодная ОКБ) что проходы новой двухместной машины над кораблем осуществлялись для изучения условий захода на посадку палубных самолетов Таким образом для Запада была создана иллюзия отработки нового типа учебного палубного самолета, и тем самым на некоторое время удалось отвлечь внимание западных разведывательных служб от создания нового ударного комплекса Но неожиданно секрет очень быстро раскрылся опубликованные после выставки в Мачулищах тем же агентством ИТАР ТАСС фотоснимки Су-27ИБ с полным набором вооружения не оставляли сомнений в предназначении самолета Так первой зимой 1992 года мир узнал о появлении в России нового типа ударного истребителя-бомбардировщика.

После Мачулищ Су-27ИБ был продемонстрирован в полете несколько раз в Жуковском (на авиасалонах в 1992 и 1993 г) Пилотировали машину заслуженный летчик-испытатель Евгений Ревунов и штурман-испытатель 2-го класса Евгений Донченко «ИБ» прошел в одном строю рядом с двумя Су-27П/ПУ из группы Анатолия Квочура, имитируя дозаправку от танкера Ил-78М Затем экипаж, выполнив ряд фигур высшего пилотажа продемонстрировал великолепные летные качества самолета Этот показ позволил опубликовать в прессе целый ряд фотоснимков давших возможность обозревателям достаточно хорошо оценить машину.

18 декабря 1993 года состоялся первый полет предсерийного варианта Су-27ИБ получившего названиеСу-34 (синий бортовой номер «43»). По сути, это был второй опытный самолет, но уже в серийной конфигурации (машина имела заводской шифр Т-10В-2). Истребитель-бомбардировщик предназначался для поражения точечных сильнозащищенных целей в любых погодных условиях, днем и ночью, а также для круглосуточного поиска, обнаружения классификации и уничтожения надводных и подводных целей в любых метеоусловиях при наличии активного радиоэлектронного противодействия Выполнение боевой задачи обеспечивалось установкой на борту совершенного радиоэлектронного оборудования, включавшего многофункциональную РЛС с повышенной разрешающей способностью, обладавшей возможностью «видеть» даже малоразмерные наземные цели и обеспечивать их поражение с высокой точностью.

Благодаря применению интегральной компоновки и новейших материалов в конструкции (в том числе композиционных, титана и т д ), а также отказу от таких «лишних» агрегатов как механизм поворота крыла, эта машина стала способна нести увеличенную по сравнению с Су 24 боевую нагрузку при одновременном увеличении дальности полета и сохранении хороших взлетно-посадочных качеств.

Чисто внешне Су-34 отличался от своего прототипа Су-27ИБ незначительно, однако конструкция претерпела ряд изменений Контейнер тормозного парашюта, который на Су-27 и его модификациях располагался в хвостовой балке, перенесли немного вперед и выполнили выдвижным на посадке Таким образом, в хвостовой балке Су 34 освободили место для полезной нагрузки Кроме того, ее значительно удлинили Наличие в ней большого радиопрозрачного обтекателя позволяло предположить что разработчик намерен установить радиолокационную станцию заднего обзора которая могла бы не только предупреждать экипаж об атаке противника, но и управлять пуском ракет класса «воздух-воздух» (в частности РВВ-АЕ) способных поражать не только самолеты но и управляемые ракеты противника (ни один зарубежный ударный самолет в настоящее время не располагает подобными возможностями).

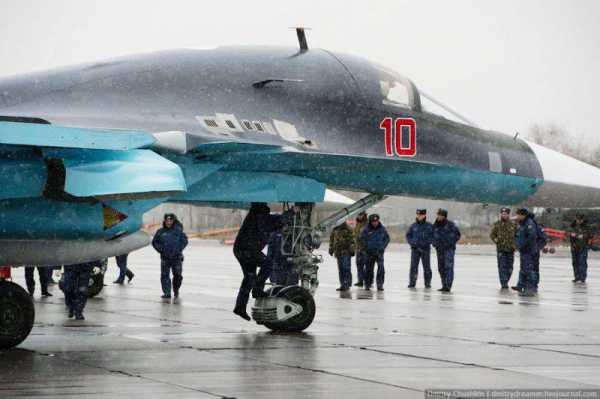

Передняя опора шасси также имела два колеса На Су-27ИБ основные опоры шасси были сделаны по аналогии с истребителем Су-27 Су-34 же имел совершенно иную конструкцию основных опор Вместо одного колеса большего диаметра конструкторы применили пару колес меньшего диаметра, но увеличенных по ширине и расположенных друг за другом (по типу МиГ-31) по одной продольной оси без сдвига Применение такой конструкции основных опор было вызвано большим весом боевой нагрузки, который сказывается на посадке при остаточном запасе вооружения Такая тележка шасси способствовала эксплуатации самолета и с грунтовых полос при облегченной боевой нагрузке.

Полеты на большие расстояния и длительное время нахождения в воздухе всегда утомительны для экипажа Конструкторы Су-34 учли это и сделали почти невозможное — двухместную кабину пилотов Су-34 (как и Су-27ИБ) удачно скомпоновали не только для боевой работы, но и для отдыха членов экипажа в полете, впервые для такого класса ударных самолетов реализовав концепцию комфортной кабины Она получилась настолько просторной, что во время показа Су-27ИБ Генеральным конструктором М П Симоновым командованию ВВС и ВМФ главком ВВС генерал-полковник П.С. Дейнекин шутливо заметил «Она больше, чем на стратегическом бомбардировщике Ту-160».

В НПО «Звезда» под руководством Г И Северина создали вариант катапультного кресла К-36ДМ, в спинку которого вмонтировали электромассажер За кабиной экипажа находился небольшой отсек, где можно было разогреть пищу а также воспользоваться другими удобствами, отсутствовавшими на других фронтовых бомбардировщиках Компоновка кабины позволяла членам экипажа поочередно покидать рабочие кресла и занимать в закабинном отсеке вертикальное положение в полный пост для отдыха Расстояние между креслами пилота и штурмана достаточно для того чтобы кто-либо из членов экипажа мог лечь в проходе между сидениями и при необходимости отдохнуть лежа До высоты 10000 м в кабине Су-34 (как и на Су 27ИБ) автоматически поддерживались условия, соответствующие высоте полета 2400 м Это позволяло экипажу работать без кислородных масок На бор ту установили и мощную систему кондиционирования воздуха Все это обеспечивало высокую работоспособность летчиков в длительном, продолжительностью до 10 часов полете, еще более увеличивая боевой потенциал Су-34.

Доступ летчиков в кабину истребителя-бомбардировщика как и на прототипе также был упрощен и осуществлялся по трапу через нишу передней стоики шасси.

Создателями Су-34 был учтен опыт боевого применения авиации на малых высотах Как и на Су-27ИБ кабину экипажа выполнили (впервые в мировой практике на машинах данного класса) в виде единой броневой капсулы Аналогичную за щиту имели и другие жизненно важные агрегаты самолета, в частности расход ныи топливный бак и двигатели Все это в сочетании со средствами защиты, реализованными еще на самолете Су 27 обеспечивало Су-34 высокую боевую живу честь в маловысотном полете над территорией противника, насыщенной средствами ПВО.

В закабинном отсеке разместили также основное бортовое радиоэлектронное оборудование а также патронный ящик с боекомплектом пушки ГШ-301 В средней части фюзеляжа расположили интегральные топливные баки с пористым заполнителем а под фюзеляжем по оси симметрии между мотогондолами тандемно разместили два узла подвески противокорабельных ракет или другого тяжелого вооружения класса «воздух-поверхность».

Самолет оснастили цифровой электро-дистанционной системой управления, системой активной безопасности, системой демпфирования продольных колебаний самолета при полете в турбулентной атмосфере Система активной безопасности позволяла выполнять фигуры высшего пилотажа на максимальной скорости у земли (1380 км/ч) следовать рельефу местности преодолевать систему ПВО противника Имелся в ней и режим приведения к горизонту и выведения из штопора.

Система, выполненная с использованием элементов искусственного интеллекта, автоматически контролировала физическое состояние и действия лётчиков, работу бортовых систем и остаток топлива, обеспечивала автоматическое возвращение на аэродром и заход на посадку.

Наличие на самолёте системы активной безопасности наряду с новейшими компьютерами позволило создать дополнительные возможности лётчику и штурману вести прицельное бомбометание, маневрировать под огнём противника.

На Су-34, как и на Су-27ИБ, применили стандартную систему дозаправки топливом в воздухе(аналогичную применённой на Су-27К, Су-ЗО и Су-35). За счёт размещения большого количества топлива в удачно скомпонованном планере Су-34 мог непрерывно лететь на дальность до 4000 км. а с дозаправкой в воздухе — на дальность до 7000 км. Воздушная заправка топливом могла осуществляться от другого Су-34 или Су-24М, оснащённого системой УПАЗ. Новый самолёт по сравнению с другими типами ударных машин значительно лучше оказался приспособлен к быстрой переброске в район, расположенный на большом расстоянии от места постоянного базирования.

Некоторые элементы Су-34 выполнили с учётом технологии Stealth. Например, основной радиопрозрачный обтекатель радара имел острые боковые кромки, плавно переходящие в наплыв ПГО. Таким образом уменьшалась степень отражения излучения РЛС противника при неизменно хорошей аэродинамике. Кроме того, машина имела уменьшенную поверхность отражения радиолокационных лучей по сравнению с другими самолётами данного класса. Я рко выраженная интегральная компоновка планера сочеталась с радикально изменённой, сплюснутой формой носовой части. Это, а также радиопоглощающие покрытия и материалы, смогли сделать Су-34 значительно менее заметным на экранах РЛС, чем такие машины, как Су-24, F-111 и F-15E. Отсутствие подфюзеляжных килей также снизило отражающую поверхность самолёта. По утверждению представителей ОКБ им. П. О. Сухого, при полёте на малой высоте Су-34 будет иметь такую же степень радиолокационной заметности, как и современная крылатая ракета.

Другим элементом, повышающим боевую живучесть Су-34, стало наличие у штурмана-оператора второго управления.

Отличная аэродинамика, огромная ёмкость внутренних топливных баков, обусловленная интегральной компоновкой самолёта, высокоэкономичные двухконтур-ные двигатели с цифровой системой управления, система дозаправки в воздухе, а также подвеска дополнительных топливных баков позволяли Су-34 покрывать большие расстояния, приближающиеся к дальностям полёта средних стратегических бомбардировщиков (Ту-16, Ту-22 и Ту-22М).

Су-34 имел принципиально новую бортовую компьютерную систему и другое радиоэлектронное оборудование, которое многократно дублировалось и могло в автоматическом запрограммированном режиме выводить самолёт в указанный район с большой точностью.

Истребитель-бомбардировщик оснастили навигационным комплексом, включавшим инерциальную систему, средства радионавигации и спутниковое навигационное оборудование. В кабине установили многофункциональные цветные индикаторы на электронно-лучевых трубках, а также индикаторы на лобовом стекле (ИЛС). У лётчиков имелись и нашлемные прицелы, позволявшие осуществлять целеуказание управляемым ракетам (в частности, Х-29Т) при помощи «взгляда», что значительно уменьшало время реакции оружия (это особенно важно в маловысотном полёте). РЛС могла обнаруживать и определять местоположение воздушных целей (в том числе и малоразмерных) на дальностях до 250 км.

По словам Генерального конструктора ОКБ Сухого М.П. Симонова, комплекс бортового радиоэлектронного оборудования (БРЭО), установленный на Су-34, предназначался для выполнения противолодочных операций, ведения разведки, определения минных полей и борьбы с надводными кораблями противника. РЛС самолёта гарантировала обнаружение надводных целей с эффективной площадью рассеивания более 3000 м2 и след подводной лодки на удалении в 150 км (с большой высоты). Комплекс оборудования мог быть использован и для решения поисковых и спасательных задач, а также мониторинга окружающей среды над морем.

БРЭО самолёта имело расширенную номенклатуру вычислительных средств спроектированных в виде автономных информационных модулей. Они состояли из вычислительных блоков большой ЭВМ «Аргон» и специальным образом запрограммированных процессоров, объединённых мультиплексными шинами передачи данных. Все информационные модули управлялись сдвоенной центральной вычислительной системой, которая полностью координировала их работу, обеспечивала обмен данными и предоставление экипажу информации в ходе выполнения полётного задания.

Специалисты ОКБ стремились обеспечить высокую надёжность комплекса БРЭО за счёт использования модульных принципов построения систем, а также резервирования программного обеспечения и элементов оборудования. По словам Главного конструктора Су-34 Ролана Мартиросова, боевое задание этот самолёт может успешно выполнить даже при частичных отказах в некоторых информационных модулях.

При морском патрулировании основные задачи истребителя-бомбардировщика будут выполнятся с помощью РЛС, радиогидроакустических буев (РГАБ). инфракрасной системы и лазерного дальномера. Обнаружение цели будет вестись главным образом, с помощью радара и акустических сигналов, ретранслируемых РГАБ. В некоторых случаях возможно и оптическое (телевизионное) обнаружение цели.

Для обнаружения подводных лодок могут использоваться 72 РГАБ. включая несколько пассивных пеленгаторов, работающих в широком диапазоне частот, активные РГАБ-пеленгаторы и средства взрывного генерирования гидроакустических волн. По словам представителей ОКБ, характеристики РГАБ, которые возможно сбрасывать с Су-34, превосходят характеристики американских радиобуев SSQ-53B, SSQ-77A и SSQ-75.

Датчик магнитных аномалий может использоваться совместно с РГАБ для обнаружения подводных лодок на основе измерений местных параметров магнитного поля Земли. РЛС обе
