Пожарные стволы: виды, характеристики

Пожарные стволы аналогично оружейным одноименным элементам, предназначены для подачи веществ, тушащих огонь, к очагу возгорания. Современные модели ПТВ, кроме этого, имеют еще одну функцию – они формируют струю, она может быть компактной, распыленной сплошной и других конфигураций. Производители предлагают различные устройства по конструкции, габаритам, диаметром, пропускной способностью, комплектации, принципу действия. Все они востребованы на практике, поскольку оборудования и средства на сегодняшний день разнообразны. Выбор конкретной модели целесообразно делать с учетом условий предстоящего использования, НПБ 177-99 и ТТХ пожарных стволов.


Назначение ПС

Эти приспособления используются для оснащения противопожарных рукавов гидрантов, насосов, колонок, кранов, спецмашин и прочее. Именно это приспособление обеспечивает формирование, подачу и направление струи вещества для тушения огня. Некоторые модификации пожарных рукавов могут создавать водяные завесы или образовывать пену. Площадь тушения ручных пожарных стволов и модификаций с лафетом определяется типом устройства. Последнее поколение моделей разрешает подавать составы или воду максимально далеко, и формируют безопасность пожарных специалистов.

Классификация

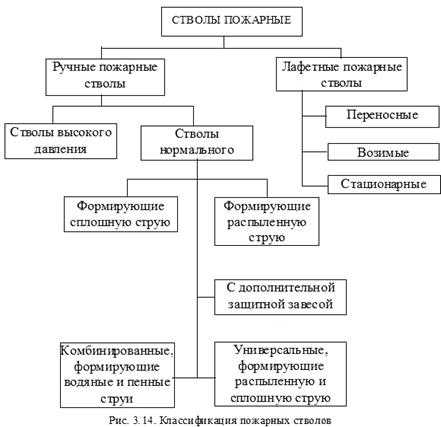

Существуют различные типы и виды пожарных стволов:

  • Ручные пожарные стволы. Они используются для тушения возгораний ручным оборудованием. Глубина эффективности не превышает 5 метров. Для работы с различными веществами предусмотрены специальные насадки. Устройства применяются для ликвидации начальных стадий пожара, на масштабных ЧС – малоэффективны.
  • Лафетные устройства. Это оборудование преимущественно используется на специализированных вышках и спецтехнике пожарных. Модели отличаются высотой посадки, комплектацией насадками и наличию/отсутствию регулирующих механизмов. Высокоэффективны комбинированные модификации, они создают распыленную струю, она подается под углом, что одновременно обеспечивает защиту пожарного.

Важно! Выбор этого вида ПТВ, порядок эксплуатации, технического обслуживания и другие аспекты регламентируют ГОСТ Р 51115-97, 9923-93 и 53331-2009.

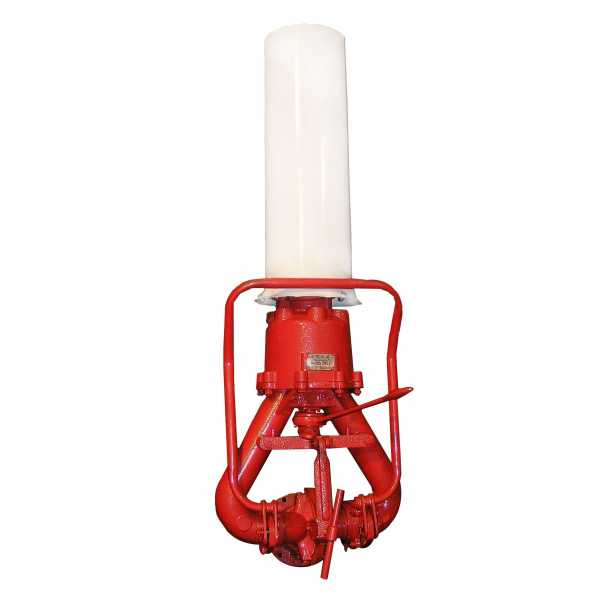

Лафетный ствол

Маркировка лафетных стволов

Лафетные пожарные стволы — виды, характеристики можно узнать по маркировке:

  • Б – рабочие устройства, устанавливаемые на автомобильных прицепах. Они обустроены вращательными механизмами, что увеличивает диапазон их использования.
  • С – стационарное оборудование, их назначение – комплектация внутренних пожарных кранов. В отдельных случаях стандарты допускают комплектацию ими противопожарной техники и вышек.
  • Д – модели с возможностью удаленной регулировки. Дистанционно можно регулировать все параметры: включение и выключение, напор огнетушащего состава и струйное направление, расход пожарных стволов и прочие технические параметры.
  • П – универсальная мобильная модификация, оптимальна для насосных установок.
Ручная модификация

Маркировка ручных моделей

Из маркировки ручных устройств можно узнать их назначение. Далее расшифровка наиболее популярных марок:

  • РС-50, 50П, 70. Данные устройства относятся к съемной категории. Они разрешают оперативно удлинить рукав, изменить или поддержать сплошную струю.
  • РС 50.01 или 70.01. Это несъемные модификации, они формируют сплошную водную струю, давление которой невозможно регулировать.
  • СРП, РСК, РСП. Это серии переносных приспособлений, которые используются исключительно под углом, что обеспечивает безопасность пожарных. Комплектуются различными насадками, в том числе для подачи пенных веществ.
  • РСКЗ 70. Эта разновидность рукавных устройств является универсальной и высокоэффективной. Коммутируется с противопожарными водопроводами на объектах, разрешает регулировать параметры и конфигурацию струи, используется с любыми огнетушащими составами.
Испытания

Назначение, устройство и принцип действия ручных пожарных стволов и лафетных моделей

Типовая конструкция ПС предполагает несколько рабочих модулей:

  • латунный, алюминиевый или пластиковый корпус;
  • головка для коммутации с рукавом, различают цапковые, рукавные и муфты;
  • насадки, которые обеспечивают форму струи;
  • фитинги и муфты для присоединения дополнительных приспособлений, таких как пеногенераторы или распылители;
  • аксессуары, например транспортировочный ремень.

По ТТХ и типу используемого вещества для тушения ручные пожарные стволы и оборудование с лафетом классифицируют:

  • модели для создания небольшой, но мощной струи;
  • перекрывные модификации, обустроенные перекрывным краном;
  • универсальные модели;
  • универсальные модификации, создающие завесу;
  • комбинированное оборудование, например ОРТ 50;
  • пенные устройства с небольшой кратностью;
  • пенные модели, обеспечивающие кратность выше средней, называют пеногенераторами – ГСП-600.

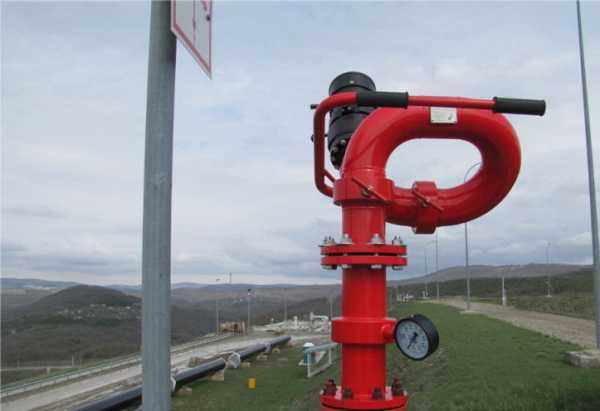

Лафетная модель, установленная стационарно

Тактико-технические параметры пожарных стволов

Описание возможностей конкретного брандспойта указывается в руководстве по эксплуатации, которая прилагается к нему. Поэтому прежде, чем купить изделие, целесообразно познакомиться с документацией. Важно выбирать модели, соответствующие условиям предстоящей эксплуатации, а не ориентироваться только по цене. Далее основные технические характеристики этих приспособлений:

  • максимальное давление, на которое рассчитан ПС, параметр указывается в атмосферах или в кгс/см2;
  • максимальный объем огнетушащего вещества, который может выходить в единицу времени при том, что в системе сохраняется рабочее давление, этот показатель обуславливает потребление воды устройством, он должен соответствовать производительности насосного оборудования;
  • дальность работы, рассчитывается при номинальном давлении и стандартного угла.

Обратите внимание! При выборе следует ориентироваться на тип головки для коммутации с рукавом. Она должна соответствовать ему по соединительным параметрам.

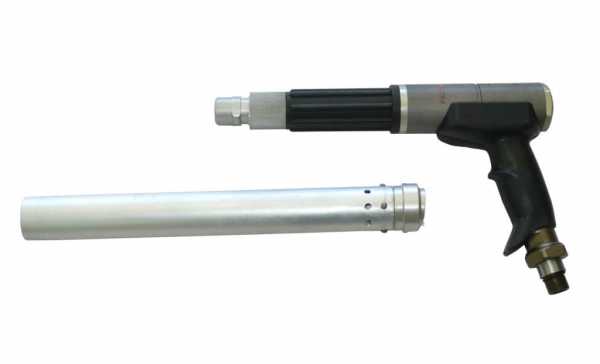

Одна из разновидностей насадок

Порядок применения

Чтобы человек, пользующийся ПС, мог надолго сохранить силы, но действовать производительно и целенаправленно, следует принимать должное положение тела, есть несколько рабочих поз:

  • Положение стоя. Опорная нога находится впереди, тяжесть оборудования и тела распределяется равномерно – на обе опоры. Одна рука держит устройство снизу ладонью и пальцем сверху. Вторая – придерживает устройство на соединительном элементе.
  • Положение с колена. Человек ставит одну ногу на колено. Вторая отставляется немного вперед. Одна рука удерживает ПС у бока, другая – поддерживает его за насадку.
  • Положение лежа. Человек ложится с упором на локти. Ствол удерживается аналогично стандартному положению.
  • Положение с лестницы. Человек защелкивает на конструкции карабин. Рукав также устанавливается на ней с помощью приспособления. Руки действуют аналогично положению стоя.

На заметку! Чтобы перенаправить струю в нужную сторону, совершается поворот туловища и туда разворачивается насадка, положение других частей тела – не меняется. При работе с перекрывными стволами кран открывают рукой, держащей насадку. Саму линию должен придерживать подствольщик.

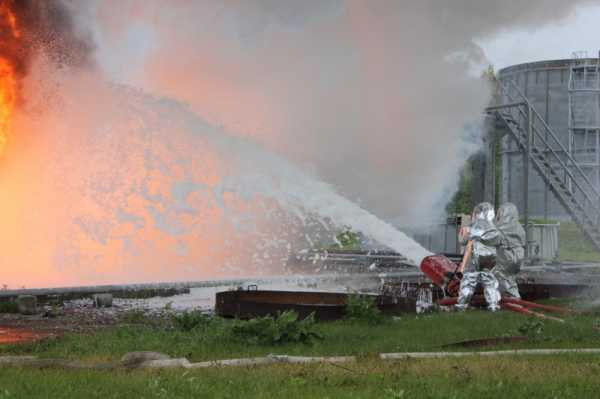

Ствол подает пенный противопожарный состав

Технический регламент данного типа ПТВ:

  • конфигурация струи формируется на выходном отверстии насадки;
  • огнетушащие вещества распыляются равномерно по всей конфигурации;
  • трансформация конфигурации струи от обычной до капельной осуществляется без переходов – одним движением;
  • расход веществ тушения осуществляется без прекращения его подачи к очагу пожара;
  • при номинальном давлении приспособление сохраняет свои ТТХ и обеспечивает герметичность всех элементов;
  • стволы с лафетом фиксируются на определенных углах по вертикали;
  • дистанционно обеспечиваются изменения направления ПС с помощью электрического или гидравлического привода.

Параметры пеногенераторов несколько отличны от назначения, устройства и принципа действия ручных пожарных стволов и колонки:

  • оборудование создает пену с кратностью выше средней;
  • пеносмесители создают пенный раствор нужной концентрации;
  • в работе гарантируется герметичность и надежность.
Краткая таблица ТТХ РС-50, РС-70

Особенности и отличия воздушно-пенных моделей стволов и пеногенераторов

Воздушно-пенные модификации и пеногенераторы применяются для создания пены. Первые устройства формируют составы низкой кратности, вторые – выше средней.

  • СВПЭ и СВП. Эти модификации работают с емкостями. Приборы сформированы из корпуса, разделенного на три камеры, одна из них – с разряженным пространством, соединительной головки, кожуха и ниппеля. Огнетушащий состав проходит через камеры, разряженное пространство образует их него и воздуха пенные массы. Из устройства они поступают в шланг, и далее – к огню.
  • ГПС. Состоят из кассеты, корпуса, головки и ремня. К распылительному устройству подается 6-процентный состав, там он размельчается на отдельные капельки. На маршруте к сеткам в вещество подсасывается воздух. Сама пена формируется уже в кассете. Из генератора масса выталкивается посредством увеличения своего объема. Важно оберегать кассету сеток от ржавчины и повреждений.

Безопасность при эксплуатации оборудования для формирования огнетушащей пены

К работе с ПТВ допускаются сотрудники, окончившие специализированные курсы и успешно сдавшие экзамен. Они должны твердо знать правила содержания, порядок использования и технический регламент ПС. Кроме этого, сотрудники обязаны регулярно проходить инструктажи. Оборудование должно проходить ежедневное техническое обслуживание для поддержания работоспособности:

  • внешний осмотр всех элементов пожарно-технического вооружения, особенно рабочих деталей: форсунок, сеток, подвижных частей и ручек;
  • проверка на отсутствие загрязнений, в том числе отверстия, через которое подаются составы;
  • проверка сеток на отсутствие повреждений;
  • тестирование надежности соединений, если выявлены неполадки – нужно отрегулировать;
  • проверка движений подвижных узлов во всех плоскостях, при выявлении неисправности – использование смазочные составы;
  • при выполнении операций следует обращать внимание на показатели давление на измерительном приборе;
  • по завершению работы удалить со ствола загрязнения и составы;
  • удалить жидкость из оборудования, особенно актуально это зимой;
  • после использования устранить выявленные неисправности и насухо протереть оборудование.

Все вышеперечисленное относится не только к самому стволу, но и к насадкам. Использовать пожарные стволы не разрешается рядом с воздушными линиями электропередач. Дистанция должна быть не меньше, чем радиус действия средства пожаротушения. Линия должна быть размотана прямо, а ее контур не должен иметь заломов и искривлений. Рядом с ней не должно быть острых предметов. Огнетушащие вещества подаются в рукава с постепенным нарастанием давления, это купирует риски разрывов. После завершения эксплуатации оборудование следует полностью просушить, особенно это актуально для металлических деталей.

Видео:

pozharanet.com

Ручные пожарные стволы - wiki-fire.org

2019/08/17 15:24Obsidian обновил страницу Ствол А.
2019/08/17 15:24Obsidian обновил страницу Ствол Б.
2019/07/18 10:44Aleksey обновил страницу Линейная скорость распространения горения.
2019/04/10 14:10Obsidian обновил страницу Сибирская Пожарно-спасательная академия.
2019/01/23 15:56Obsidian обновил страницу Онлайн калькулятор ГДЗС.
2019/01/23 09:32Obsidian обновил страницу АИГС ГраФиС.
2018/12/04 11:01Obsidian обновил страницу Приборы подачи огнетушащих веществ.
2018/11/11 16:12Obsidian обновил страницу Путь пройденный огнем.
2018/11/11 16:08Obsidian обновил страницу Онлайн калькулятор ГДЗС.
2018/11/04 20:15Obsidian обновил страницу Онлайн калькулятор ГДЗС.
2018/09/03 11:21Obsidian обновил страницу Насосно-рукавные системы.
2018/08/27 09:34Obsidian обновил страницу Тушение пожаров в зданиях с навесными вентилируемыми фасадами.
2018/07/31 16:54Obsidian обновил страницу Расчеты параметров работы в СИЗОД.
2018/07/31 15:00Obsidian обновил страницу Расчеты параметров работы в СИЗОД.
2018/07/24 09:26Obsidian обновил страницу Расчеты параметров работы в СИЗОД.
2018/07/17 14:46Obsidian обновил страницу Расчеты параметров работы в СИЗОД.
2018/06/19 20:56Tor обновил страницу Совмещенный график тушения пожара изменения площади пожара, требуемого и фактического расхода огнетушащих веществ во времени.
2018/05/18 16:40Obsidian обновил страницу Оперативный штаб пожаротушения.
2018/04/20 11:00Obsidian обновил страницу Ведомственные награды МЧС России.
2018/04/18 19:51Obsidian обновил страницу Ведомственные награды МЧС России.

www.wiki-fire.org

назначение и устройство, техническая характеристика, эксплуатация. — КиберПедия

⇐ ПредыдущаяСтр 3 из 4Следующая ⇒

Пожарные стволы предназначены для получения сплошных или распыленных водяных, пенных и порошковых струй. Их разделяют на ручные и лафетные.

Ручные пожарные стволыпредназначены для формирования и направления сплошной или распыленной струи воды, а также (при установке пенного насадка) струй воздушно-механической пены низкой кратности при тушении пожаров.

Различают стволы нормального давления (давление перед стволом от 0,4 до 0,6 МПа (от 4 до 6 кгс/см2)) и стволы высокого давления (давлении перед стволом от 2 до 3 МПа (от 20 до 30 кгс/см2)).

Стволы в зависимости от наличия (отсутствия) перекрывного устройства подразделяются на неперекрывные и перекрывные.

Стволы нормального давления в зависимости от условного прохода соединительной головки подразделяются по типоразмерам на стволы с условным проходом Dу 50 и с условным проходом Dу 70.

В зависимости от функциональных возможностей стволы подразделяются на:

а) формирующие только сплошную струю;

б) распылители, формирующие только распыленную струю;

в) универсальные, формирующие как сплошную, так и распыленную струю;

г) с защитной завесой, дополнительно формирующие водяную завесу для защиты ствольщика от теплового излучения;

д) комбинированные, формирующие водяные и пенную струи.





Модель Назначение Фото Характеристики
Ствол РС-50.01 (пластик) для стационарного крепления на пожарной рукавной линии Расход воды - 2,7 л/с, дальность водяной струи - 30 м, длина ствола - 190 мм, масса - 0,1 кг.
Ствол РС-50.01 (алюм) Расход воды - 3,6 л/с, дальность водяной струи - 28 м, длина ствола - 190 мм, масса - 0,27 кг.
Ствол РС-70.01 (алюм) Расход воды с насадком 19 мм - 7,4 л/с, дальность водяной струи - 32 м, длина ствола - 190 мм, масса - 1,0 кг.
Ствол РС-50 (диаметр 13 мм) (алюм)   для создания и направления сплошной струи воды для тушения пожара Расход воды - 3,6 л/с, дальность водяной струи - 28 м, длина ствола - 265 мм, масса - 0,7 кг.
Ствол РС-50 (диаметр 13 мм) (пластик) Расход воды - 2,7 л/с, дальность водяной струи - 30 м, длина ствола - 300 мм, масса - 0,2 кг.
Ствол РС-50 (диаметр 16 мм) (алюм) Расход воды - 4 л/с, дальность водяной струи - 28 м, длина ствола - 190 мм, масса - 0,3 кг.
Ствол РС-70 Расход воды с насадком 19 мм - 7,4 л/с, дальность водяной струи - 32 м, длина ствола - 450 мм, масса - 1,5 кг.
Ствол РСП-50 А для формирования и направления сплошной и распыленной струи ОТВ, а также для перекрытия потока ОТВ Расход воды - 2,7-2,0 л/с, дальность водяной струи - 30 м, длина ствола - 350 мм, масса - 1,45 кг.
Ствол РСП-70 А Расход воды - 7,4 л/с, дальность водяной струи - 32 м, длина ствола - 390 мм, масса - 2,8 кг.
Ствол РСК-50 А Расход - 2,7 л/с, дальность водяной струи - 30 м, длина ствола - 360 мм, масса - 1,9 кг.
Ствол СРК-50 Расход воды - 2,7 л/с, дальность водяной струи - 30 м, длина ствола - 390 мм, масса - 1,8 кг.
Ствол РСКЗ-70 для формирования и направления сплошной и распыленной струи ОТВ, а также для перекрытия потока ОТВ, образование защитной водяной завесы Расход воды - 7,4 л/с, дальность водяной струи - 32 м, длина ствола - 430 мм, масса - 2,8 кг.
Ствол ОРТ-50 имеет все перечисленные функции и может использоваться с пеногенератором для создания струи воздушно-механической пены Расход воды - 3,0 л/с, дальность водяной струи - 31 м, длина ствола - 310 мм, масса - 1,3 кг.
Ствол СВПЭ-4 для создания ВМП низкой кратности из раствора пенообразователя, имеется эжектирующее устройство (подсасывание пенообразователя непосредственно у ствола) Расход воды - 7,9 л/с, дальность водяной струи - 18 м, длина ствола - 710 мм, масса - 2,8 кг.
Ствол СВП (СПП) для создания ВМП низкой кратности из раствора пенообразователя Дальность водяной струи - 28 м, длина ствола - 500 мм, масса - 1,27 кг.
Ствол СЛК-П20 (переносной) для формирования и направления струи воды или воздушно-механической пены Расход воды - 20 л/с, дальность водяной струи - 55 м, масса - 16,5 кг.
Ствол ЛС-С-40 или 60( устанавливаются на пожарных автомобилях или используются стационарно) Расход воды - 40 л/с, дальность водяной струи - 60 м, масса - 25 кг.

Маркировка ручных пожарных стволов:



Рручной, Сствол, Пс перекрывным устройством, Зс защитной завесой, Ккомбинированный, 50 (70)условный проход Dу 50 (Dу 70).

4. Ствол пожарный ручной РС-70: назначение и устройство, техническая характе­ристика, эксплуатация.

Ручные стволы РС-70 без перекрывных устройств служат для создания только сплошных водяных струй. Ствол состоит из конусообразного корпуса, внутри которого установлен успокоитель, насадки, соединительной головки и переносного ремня. В стволах РС-70 диаметр насадки 19 мм.



Показатели РС-50 РСП-50 СРК-50 РСК-50 РС-70 РСП-70 РСКЗ-70
Рабочее давление, МПа 0,4-0,6 0,4-0,6 0,4-0,6 0,4-0,6 0,4-0,6 0,4-0,6 0,4-0,6
Расход воды струи, л/с сплошной 3,6 2,7 2,7 2,7 7,4 7,4 7,4
распыленной - 2,0 2,0 2,0 - 7,0 7,0
защитной - - - - - - 2,3
Дальность водяной струи, м. сплошной 28-30
распыленной - 11,0 11,0 - 9-15 9-15
Угол факела распыленной струи, град минимальный - 40 (±10) 40 (±10) - 40 (±10) 40 (±10)
максимальный - - - - -
Угол факела защитной завесы, град - - - - - -
Диаметр факела защитной завесы, м - - - - - - 3,0
Масса, кг. 0,7-1,0 1,1 1,8 1,9 1,5-1,8 2,8 2,5-3,0








cyberpedia.su

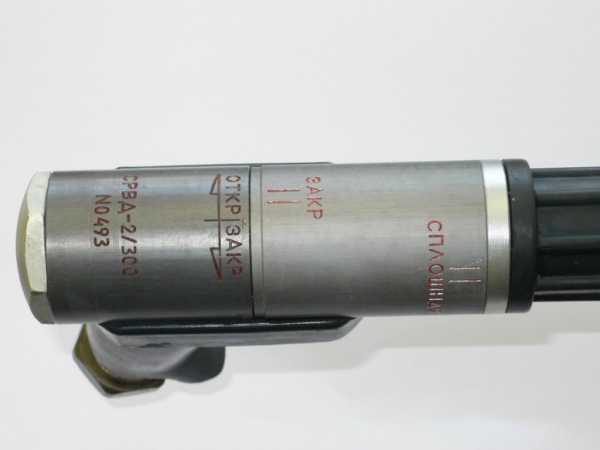

Ручной пожарный ствол СРВД-2/300

Звоните для уточнения цены

Ручной пожарный ствол-распылитель СРВД-2/300 применяется для оснащения пожарных автомобилей, оборудованных насосом высокого давления с напором от 300 до 500 м. Изделие предназначено для формирования и направления сплошной или тонкораспыленной струи воды и воздушно-механической пены низкой кратности.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • Преимущества тонкораспыленного тушения
    (малый расход воды при повышенных огнетушащих свойствах,
    эффективное осаждение дыма (СДЯВ) и охлаждение воздуха, защита ствольщика от теплового излучения облаком распыленной воды)
  • Удобная форма ствола, эргономичное управление режимами
  • Гарантия качества от производителя (каждое изделие проходит полный цикл приемочных испытаний на специальных стендах)


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное давление на входе ствола, м.вод.ст. 300
Номинальная подача ствола, л/с 2
Максимальная дальность струй: сплошной / распыленной / пенной, м, не менее 25 / 16 / 18
Угол факела распыленной струи, градусов, не менее 30
Производительность по образованию воздушно-механической пены, м3/мин, не менее 1,2
Длина ствола: без пенного насадка / с пенным насадком, мм, не более 360 / 800
Масса ствола: без пенного насадка / с пенным насадком, кг, не более 2,2 / 2,8


gkantecreo.ru

Технические характеристики ручных пожарных стволов — МегаЛекции



Тип Показатели РС-50   РСП-50   СРК-50   РСК-50   РС-70   РСП-70   РСКЗ-70
Рабочее давление, МПа 0,4-0,6   0,4-0,6   0,4-0,6   0,4-0,6   0,4-0,6   0,4-0,6   0,4-0,6
Расход воды струи, л/с сплошной 3,6 2,7 2,7 2,7 7,4 7,4 7,4
распылен. - 2,0 2,0 2,0 - 7,0 7,0
Дальность сплошной струи, м   28-30
Угол факела завесы,º / диаметр факела, м                           120/3,0
Масса, кг       0,7-1,0   1,1   1,8   1,9   1,5-1,8   2,8   2,5-3,0

Маркировка ручных пожарных стволов: Р –ручной, С –ствол, П –перекрывной, Ккомбинированный, З –с защитной завесой, 50(70) –условный проход Dу50(Dу70).



Техника безопасности при работе со стволами:

Стволы должны исправными и герметичными. Герметичность стволов должна быть обеспечена при испытании гидравлическим давлением в 1,5 раза превышающем рабочее, а герметичность соединений – при рабочем давлении. Не допускается появление воды в виде капель.

• Запрещается надевать на себя лямку присоединенного к рукавной линии пожарного ствола при подъеме на высоту и при работе на высоте, подавать воду в незакрепленные рукавные линии и до выхода ствольщиков на исходные позиции.

• Подавать воду в рукавные линии следует постепенно, плавно повышая давление.

• Работа на пожарной лестнице со стволом допускается только после закрепления пояс-

ным карабином за ступеньку.

• Работа со стволом на крышах с крутыми скатами – обязательна с закреплением страхо-

вочными веревками за конструкции.

• Работа со стволом на высотах должна осуществляться расчетом не менее двух человек.

• Запрещается оставлять пожарный ствол без надзора даже после прекращения подачи

воды.



Лафетные пожарные стволы: назначение, устройство, характеристика. Техника безопасности при работе со стволами.



Лафетные пожарные стволы предназначены для получения мощных водяных или пенных струй при тушении крупных пожаров в случае недостаточной эффективности ручных пожарных стволов.

Лафетные пожарные стволы подразделяются на стационарные (С) –смонтированные на пожарном автомобиле, вышке или промышленном оборудовании (например – ЛС-С20У, –С40У и т.д.), возимые (В) – на прицепе и переносные (П) –(например СЛК-П20, ЛС-П20У, ЛСД-20У и т.д.)

Кроме того, стволы могут быть универсальные (У)– формирующие сплошную и распыленную с изменяемым углом факела струи воды, а также струю ВМП, перекрывные, имеющие переменный расход;

- без индекса (У), формирующие сплошную струю воды и струю ВМП. Индекс приво-

дится после цифр, указывающих расход воды.

В зависимости от вида управления стволы могут быть с дистанционным (Д)или ручным (без индексаУ) управлением. Индекс приводится после букв ЛС.

Пример условного обозначения лафетного ствола ЛСД-С-40Угде: ЛС –лафетный ствол, Д –с дистанционным управлением, С –стационарный, 40 –расход воды (л/с), У –универсальный.

Лафетный переносной ствол типа ПЛС-20П – предназначен для создания и направления струи воды или ВМП при тушении пожаров.

Состоит из приемного корпуса, поворотного тройника, двухрожкового разветвления, трубы, насадка. Приемный корпус закрепляется на съемной опоре (лафете), который сос-

тоит из двух симметрично изогнутых лап с шипами.

В приемном корпусе расположен обратный шарнирный клапан, позволяющий присоеди-

нять и заменять рукавные линии к напорному патрубку без прекращения работы ствола.

Поворотный корпус соединен с поворотным тройником, а он – с двухрожковым разветвлением. Поворотные соединения уплотнены кольцевыми резиновыми манжетами.

Внутри корпуса трубы установлен четырехполосной успокоитель (устройство, устраняющее явление вращения потока ОТВ поступающего из рукавов в ствол, которое ухудшает качество струи, т.е. разбивая сечение потока на несколько частей, способствует восстановлению осесимметричного распределения скоростей в потоке на параллельноструйное, не раздробленное).

Для подачи ВМП – водяной насадок на корпусе трубы заменяют на воздушно-пенный.

Технические характеристики:

-диаметр насадка, мм 22 28 32

- условное давление, кг/см² 6 6 6

-расход воды, л/с 19 23 30

-расход пены, м³/мин 12

-дальность струи, м:

воды 61 67 68

пены 32

-масса не более 27 кг

Ствол может вращаться вокруг вертикальной оси на 360º и перемещаться в вертикаль-

ной плоскости от 32 до 75º.

Техника безопасности при работе с лафетными стволами:

- стволы должны проходить ежегодное гидравлическое испытание давлением 0,8 МПа;

- в процессе эксплуатации стволы должны регулярно обслуживаться и осматриваться, особенно шарниры и соединения;

- при работе переносные стволы устанавливаются на ровную поверхность;

- работа с лафетным стволом осуществляется двумя пожарными.



Воздушно-пенные стволы: назначение, устройство, характеристика.

Техника безопасности при работе со стволами.

Воздушно-пенные стволы предназначены для получения из водного раствора пенообра-

зователя ВМП низкой кратности (до 20) и подачи ее в очаг пожара.

Стволы пожарные ручные СВПЭ и СВП имеют одинаковое устройство, отличаются только размерами, а также эжектирующим устройством, предназначенным для подсасыва-

ния пенообразователя непосредственно у ствола из бака или др. емкости.

Ствол СВПЭ состоит из корпуса, на котором с одной стороны укреплена соединитель-

ная головка для подсоединения пожарного рукава, а с другой – кожух, в котором пенно-

образующий р-р перемешивается с воздухом и формируется пенная струя. В корпусе ствола имеется три камеры: приемная, вакуумная и выходная. На вакуумной камере рас-

положен ниппель диаметром 16 мм для присоединения шланга, через который всасывает-

ся пенообразователь.

Принцип работы ствола СВП: пенообразующий р-р, проходя через отверстия в корпусе, создает в конусной камере разряжение, благодаря чему воздух подсасывается через 8 отверстий, равномерно расположенных в кожухе ствола и интенсивно перемешивается

с пенообразующим раствором, образуя на выходе струю ВМП.

Работа ствола СВПЭ отличается от работы ствола СВП тем, что в приемную камеру пос-

тупает не пенообразующий р-р, а вода, которая, проходя по центральному отверстию, соз-

дает разряжение в вакуумной камере и в нее через ниппель подсасывается пенно-

образователь.

Воздушно-пенные стволы надежны в работе. Пена низкого качества может образоваться из-за засорения центрального отверстия, попадания в камеры посторонних предметов или применение ПО с пониженными свойствами.

Технические характеристики стволов СВП-2 (СВПЭ-2), СВП-4 (СВПЭ-4), СВП-8(СВПЭ-8) соответственно: - напор 40-60 м; концентрация р-ра 6%; кратность пены – 8; производительность 2,4,8 м³/мин: дальность подачи 15,18,20 м.

Требования безопасности при работе с воздушно-пенными стволами не отличаются от требований безопасности при работе с ручными пожарными стволами. При заправке аобиля ПО л/с подразделения должен быть обеспечен защитными очками, непромока-

емыми рукавицами и защитной одеждой. При попадании на кожные покровы и в глаза – ПО смывается чисто водой или физраствором (2%-ая борная кислота).




Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

megalektsii.ru

Ствол А - wiki-fire.org

Ствол А – термин используемый в неофициальной классификации ручных пожарных стволов, объединяющий ручные пожарные стволы с диаметром условного прохода 70мм[WF].

Ствол РС-70

Ствол РС-70

Ствол РС-А(м)

Ствол РС-А(м)

РСП-70

РСП-70

РСКЗ-70

РСКЗ-70

Стволы «А»

Одними из самых распространенных диаметров условного прохода ручных пожарных стволов нормального давления является 70мм. Такие стволы называют Ствол «А».

Так же к стволам «А» относят стволы с условным проходом подключаемых рукавов 60мм (диаметр 66мм).

В практике пожарно-тактических расчетов, ТТХ стволов «А» принимаются следующими: расход воды 7л/с при напоре 40м(4,0МПа). Глубина тушения, как и для прочих ручных пожарных стволов составляет 5м.

Вместе с тем, для более точных расчетов рекомендуется применять значения расхода воды в зависимости от номинального напора, в соответствии с ТТХ приведенными в технической или справочной документации пожарных стволов[WF].

Наименование показателяРС-70www.pogkomplekt.ru Стволы пожарные ручные...РС-А(м)РСП-70РСКЗ-70
Расход воды (при давлении 0,4МПа), л/с. не менее:
сплошной струи 7,467,47,4
распыленной струи-67,07,0
защитной завесы-6-2,3
Дальность водяной струи (максимальная по крайним каплям). м. не менее:
сплошной 32283232
распыленной-10-1299
Защитной завесы-8-9
Угол факела распыленной струи, рад (градус), не менее:-300,70 (40)0,70 (40)
Угол факела защитной завесы, рад (градус), не менее-120-2,1 (120)
Диаметр факела защитной завесы, м. не менее-4-3
Габаритные размеры, мм. не более:
длина L ?370390430
высота Н450130170170
Масса, кг, не более:1,851,252,83,00
Диаметр выходного отверстия насадка, мм19?1919
Условный проход соединительной головки, мм70707070
Более подробный перечень стволов "Б" можно найти здесь: Ручные пожарные стволы>>Стволы "А" отличаются высокими расходами, и как следствие, имеют сильную реакцию струи при работе с ними. Удержать такой ствол одном человеку очень сложно, особенно, если это нужно делать длительное время. Поэтому при тушении пожаров с использованием стволов "А" рекомендуется выделять следующее количество личного состава:
  • при работе на ровной поверхности - не менее 2;
  • при работе на покрытии - не менее 3В.П. Иванников, П.П. Клюс, "Справочник руководителя тушения пожара", Москва, Стройиздат, 1987..

Подробнее о определении требуемого количества личного состава см. здесь>>

www.wiki-fire.org

Стволы пожарные – ПожтехСП


 Стволы пожарные ручные

Стволы пожарные ручные предназначены для формирования сплошной струи воды и направления её в очаг пожара.

Стволы РС-50РС-70 применяется для комплектации пожарных автомобилей, пожарных мотопомп, внутренних пожарных кранов. Ствол состоит из корпуса, насадка, головки соединительной напорной муфтовой.

Стволы РС-50.01РС-70.01 применяется для комплектации внутренних пожарных кранов. Пожарный рукав навязывается на втулку ствола вместо рукавной головки. Ствол РС-50.01 имеет две модификации: алюминиевый и пластиковый.

Стволы РСП-50РСП-70, РСКЗ-70СРК-50, РСК-50 обладают функцией перекрытия потока воды и возможностью распыления воды с постоянным углом факела. Ствол РСКМ (РСКМ-50, РСКМ-70), в отличие от СРК-50, выполнен из латуни и предназначен для использования на морских судах.

Ствол РСКЗ-70 обладают функцией перекрытия потока воды, а также для образования защитной водяной завесы, предохраняющей человека от тепловой радиации.

Ствол ОРТ-50 является комбинированным - он позволяет формировать регулируемую распылённую периферийную струю и одновременно центральную сплошную или регулируемую распылённую струю. С использованием пенного генератора подаёт пену.

Стволы типа СПП и СВПЭ служат для создания воздушно-механической пены из раствора пенообразователя.



Тип ствола

Расход воды,

л/с

Дальность струи
(компактной), м

Диаметр спрыска, мм

Длина ствола, мм

Масса, кг

РС-50

3,6

28

13

312

0,7

РС-70

7,4

32

19

450

1,5

РС-50.01

3,6

28

13

190

0,27

РС-70.01

7,4

32

19

190

0,38

СРК-50

2,7

30

12

390

1,8

РСКМ-50

2,7

30

13

380

3,3

СВП

-

28

70

-

1,27

СВПЭ-2

4

15

50

574

2,3

СВПЭ-4

7,9

18

70

710

2,8

СВПЭ-8

16

20

80

842

4,0

РСКЗ

7,4

32

19

430

3,0

РСП-50

2,7

30

12

350

1,45

РСП-70

7,4

32

12

390

2,8

Стволы лафетные

Предназначены для формирования и направления струи воды или воздушно-механической пены при тушении пожара.

СПЛК-С60 и СПЛК-С40 (теперь маркируются ЛС-С-60 и ЛС-С-40 соответственно) устанавливаются на пожарных автомобилях или используются стационарно.

СЛК-П20 является переносным и комплектуется сменными насадками и насадками для получения воздушно-механической пены. Устанавливаются на пожарных автомобилях или используются стационарно. Пожарный ствол лафетный переносной СЛК-П20 комплектуется сменными насадками с выходными отверстиями Ø 25, Ø 28, Ø 32, воздушно-пенным насадком, ствол СЛК-П20 поставляется собранным.



                                        СЛК-П20                                             ЛС-С-60 (по старому СПЛК-С60)



Марка

Расход воды, л/с

Длина выброса воды, м (вода/пена)

Масса, кг

СЛК- П20

19

61/50

19,5

СПЛК С60, теперь ЛС-С-60

60

75/40

53

СПЛК С40, теперь ЛС-С-40

40

70/40

30

Лафетные стволы стационарные ЛС-С20(15;25)

ЛС-С20(15;20)  - Ствол пожарный лафетный комбинированный универсальный  с регулируемым насадком (далее ствол)  предназначен для формирования во время тушения пожаров сплошной или  распыленной струи огнетушащего вещества с изменяемым углом распыления от сплошной струи до защитного экрана 110°. Ствол устанавливается стационарно и применяется для тушения пожаров, охлаждения строительных конструк-ций, осаждения облаков паров и пыли.  Климатическое исполнении У, ХЛ, Т  для категории размещения 1  по ГОСТ 15150.



Наименование показателя

ЛС-С20(15,25)У

Рабочее давление, МПа

0,6+0,05

Расход воды при позиционном регулировании, л/с, не менее

15,20,25

Расход раствора пенообразователя, л/с

15,20,25

Перемещение ствола в вертикальной плоскости, в градусах

вверх

вниз



75°

15°

Дальность струи (по крайним каплям), м, не менее

- водяной сплошной

- водяной распыленной (угол 30°)

- пенной

 50

30

35

Диапазон изменения угла факела распыленной струи

0°-110°

Перемещение ствола в горизонтальной   плоскости

0°-360°

Масса, кг 10,7±0,3
Габариты, мм :Длина*ширина*высота 900*400*310



Лафетные стволы стационарные ЛС-С...

ЛС-С... -  пожарный лафетный водопенный, универсальный, стационарный ствол. Предназначен для формирования сплошной или распылённой с изменяемым углом факела струй воды, а также струй воздушно-механической пены низкой кратности. ЛС применяется для тушения пожаров, охлаждения строительных и технологи-ческих конструкций, осаждения облаков ядовитых или радиоактивных газов, паров и пылей.





          ЛС-С...У-  с ручным управлением                         ЛСД-С...У - с дистанционным управлением



Марка ЛС с ручным управлением

Марка ЛС с дистанционным управлением

ЛС-С10У

ЛСД-С10У

ЛС-С20У

ЛСД-С20У

ЛС-С40У

ЛСД-С40У

ЛС-С60У

ЛСД-С60У

Диаметр отверстия выходного насадка, мм

18

28

38

50

Рабочее давление, МПа

0,8

0,8

0,8

0,8

Расход воды, л/с

10

20

40

60

Расход раствора пенообразователя, л/с

10

20

40

50

Перемещение ствола, в градусах

в вертикальной плоскости

вверх

вниз



175°

90°

20°



175°

90°

20°



175°

90°

20°



175°

90°

20°

Дальность струи, м

водяной

пенной



40

30



50

35



60

40



65

45

Угол факела распыленной струи, град.

30°

30°

30°

30°

Расход пенообразователя, л/с

10

20

40

50

Габариты, мм :Длина*ширина*высота 900*400*500 900*400*500 900*400*500 900*400*500





Лафетный ствол ЛС-С20

Номинальное давление, МПа

0,6


Рабочее давление, МПа

0,4 - 0,8

Расход при давлении 0,6 МПа
• воды, л/c
• раствора пенообразователя, л/с


20
20

Производительность по формируемой распыленной массе на выходе из насадка, л/с

200

Кратность пены

7

Диаметр резьбы насадка

G 2-1/2"

Дальность струи, при давлении 0,6 МПа:
• распыленной прямой, м
• распыленной, с факелом 30°, м
• пенной прямой, м


50
30
45

Перемещение ствола:
• в вертикальной плоскости, град.
• в горизонтальной плоскости, град.

от +90 до -45
360

Усилие на рукояти при наведении, Н. не более

80

Масса, кг. не более:
• из алюминиевых сплавов
• с использованием нержавеющей стали


12
14

Лафетный ствол ЛС-С40

Номинальное давление, МПа

0,6

Рабочее давление, МПа

0,4 - 0,8

Расход при давлении 0,6 МПа
• воды, л/c
• раствора пенообразователя, л/с


40
40

Производительность по формируемой распыленной массе на выходе из насадка, л/с

400

Кратность пены

7

Диаметр резьбы насадка

G 2-1/2"

Дальность струи, при давлении 0,6 МПа:
• распыленной прямой, м
• распыленной, с факелом 30°, м
• пенной прямой, м


60
35
54

Перемещение ствола:
• в вертикальной плоскости, град.
• в горизонтальной плоскости, град.

от +90 до -45
360

Усилие на рукояти при наведении, Н. не более

80

Масса, кг. не более:
• из алюминиевых сплавов
• с использованием нержавеющей стали


12
15

Лафетный ствол ЛС-С60

Номинальное давление, МПа

0,8

Рабочее давление, МПа

0,6 - 1,0

Расход при давлении 0,6 МПа
• воды, л/c
• раствора пенообразователя, л/с


60
60

Производительность по формируемой распыленной массе на выходе из насадка, л/с

600

Кратность пены

7

Диаметр резьбы насадка

G 3-1/2"

Дальность струи, при давлении 0,6 МПа:
• распыленной прямой, м
• распыленной, с факелом 30°, м
• пенной прямой, м


70
40
63

Перемещение ствола:
• в вертикальной плоскости, град.
• в горизонтальной плоскости, град.

от +90 до -45
360

Усилие на рукояти при наведении, Н. не более

80

Масса, кг. не более:

60

Установки комбинированного тушения пожара

УКТП "ПУРГА" предназначены для подачи пены средней кратности на большую дальность. Установка используется для тушения пожаров легковоспламеняющихся и горючих жидкостей, твердых горючих материалов.

Тип ( марка  )

Производительность по воде (раствору пенообразователя), л/с

Производительность по пене средней кратности, л/мин.

Габаритные размеры, мм

Масса, кг

ПУРГА-5

5-6

21000

610х365х310

6-8

ПУРГА-30

30

72000

1255х625х590

40-50

ПУРГА-60

60

144000

1242х1055х547

70

www.pogtehsp.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
