Лук. Полет стрелы сквозь тысячелетия. Ликбез для чайников. Часть 3.
СтрелыБоекомплект лучника в походе обычно составлял от 20 до 100 или 200 стрел. Скифы, арабы или монголы возили их все с собой, лучники остальных наций чаще держали стрелы в обозе, в этом случае носимый боекомплект составлял от 10 до 40 стрел.

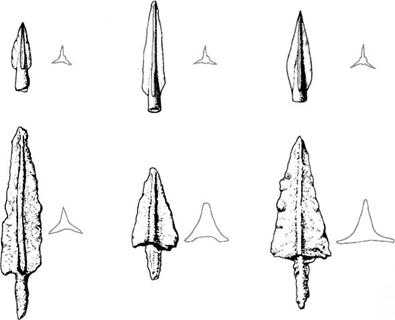

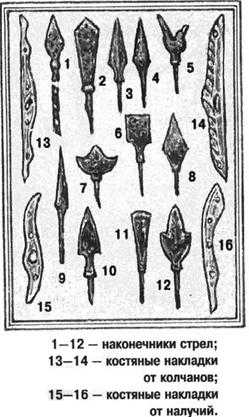

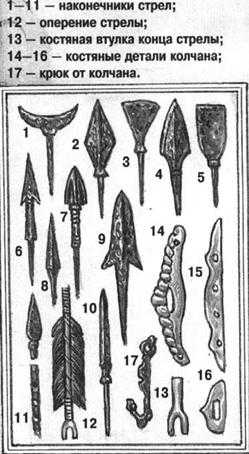

Наконечник был костяной (у варварских народов и в Европе до 11-13 века), из твердого дерева (в древнем Египте), из бронзы или твердой стали. Часто он бывал плоским и листовидным, повторяющим форму кремневых наконечников, но еще скифами был изобретен более совершенный граненый наконечник, ставший стандартом сначала в Азии, а затем и в Европе. Оперение у стрелы присутствовало не обязательно. В целом, хорошая стрела, пригодная для дальней и точной стрельбы, была довольно технологичным изделием, ее изготовление требовало мало материала, но много труда. Ручной труд в средневековье не ценился, но сделать хорошую стрелу в походе лучник собственными силами не мог.
Чтобы выдержать ускорение под воздействием тетивы, натянутой с такой силой, стрела должна была обладать известной гибкостью. Как показывают современные исследования, при выстреле стрела, наложенная на лук, под воздействием тетивы несколько изгибается, а затем, в первые секунды полета, выпрямляясь совершает колебательные движения. Проще говоря, дрожит, отклоняясь от осевой траектории на сторону стрельбы. Стрелок обязан учитывать этот фактор при прицеливании. Стабильность свойств древесины из которой изготавливалась стрела была обязательным условием точного выстрела.
Арбалетные стрелы испытывали при выстреле гораздо большие нагрузки. Так, даже древнегреческие арбалеты, применявшиеся начиная с IV в. до н. э. в греческой армии и именуемые «гастрафет» стреляли стрелами длиной 40-60 см с гранеными металлическими наконечниками и имели силу натяжения тетивы до 90 кг. Натягивали гастрафет, упирая его приклад себе в живот, что объясняет название. Гибкая стрела для лука при таком ударе просто ломалась, что и вынудило делать арбалетные стрелы более толстыми, жесткими и короткими.
Чтобы сохранить энергию стрелы на расстояниях обычных для военных действий того времени, превосходящих по крайней мере 100 ярдов в условиях боя, необходимо использовать тяжелые и медленно летящие стрелы. Тяжелая, медленно летящая стрела теряет меньше энергии на протяжении определенного расстояния чем стрела с большей скоростью при одинаковых начальных кинетических энергиях. Вспомните спортивный лук в начале нашей статьи. Сможет ли 20 граммовая стрела, выпущенная из него со скоростью 300 метров в секунду (это около 1000 км/час!!!) пробить доспех? В упор, возможно, а на расстоянии боевого выстрела нет. Сила сопротивления воздуха движению стрелы пропорциональна квадрату скорости. Разумеется, этот аэродинамический закон верен не для всех скоростей. Но, начиная со скорости 10 метров в секунду и вплоть до 100 метров в секунду он верен с очень большой точностью.
Было обнаружено, что при весьма незначительных скоростях, подобных скоростям движения маятника часов, сопротивление воздуха возрастает пропорционально первой степени скорости. При возрастании скорости движения сопротивление воздуха начинает увеличиваться пропорционально более высокой степени скорости и при скорости движения тела, равной 10 м/сек достигает в точности квадрата этой скорости. Это соотношение сопротивления воздуха и скорости движения с весьма большой точностью остается постоянным вплоть до скорости в 100 м/сек. Лишь после этого оно начинает расти заметно быстрее квадрата скорости, особенно при приближении к скорости звука, равной 333 м/сек. Несколько выше ее, а именно при 425 м/сек, отклонение увеличения сопротивления воздуха от точки квадрата скорости достигает наибольшего значения.
Значит лёгкая и быстрая современная спортивная стрела очень скоро будет остановлена сопротивлением воздуха и на излёте траектории будет иметь скорость не намного выше скорости тяжелой стрелы, поскольку она будет испытывать большее сопротивление воздуха. Но и это ещё не всё. Способность лука отдавать стреле энергию, как мы уже видели, зависит от веса стрелы. Лёгкая стрела сорвётся, почти не затормозив сокращения тетивы и тела лука. Тяжелая, напротив, отберёт большую энергию того же самого лука. Итак, для данной силы лука существует некоторый оптимальный вес стрелы и этот вес должен быть достаточно высок. Мы должны рассмотреть здесь ещё один важный момент, — траекторию полета стрелы. Чтобы сделать выстрел из лука тяжелой стрелой на максимальное расстояние нужно стрелять по баллистической траектории. Стрела будет лететь по параболе со значительным набором высоты. В начальный момент времени энергия стрелы, выпущенной под углом может быть представлена как сумма двух составляющих: вертикальной и горизонтальной. По мере повышения траектории, вертикальная составляющая скорости за счёт противодействия силы притяжения земли и сопротивления воздуха падает и, в верхней точке полета, становится нулевой. Затем стрела «клюёт» вниз и движется дальше со снижением, — набирая скорость! И чем больше вес стрелы, тем большую скорость она наберёт за счёт земного притяжения. Тяжелая стрела брошенная с высоты нескольких километров, набрала бы некоторую конечную скорость за счет выравнивания силы притяжения и силы сопротивления воздуха, как это происходит, например, с парашютистом. Значит техника метания стрелы, существенно зависит от её веса. Лёгкая, современная спортивная стрела, выпущенная из лука с огромной начальной скоростью, летит подобно пуле под небольшим углом к горизонту по настильной траектории и существенно тормозится сопротивлением воздуха, что и ограничивает дальность выстрела примерно 100 – 150 метрами. Тяжелая средневековая стрела с кованым наконечником, взмывает в облака, и, повернувшись, бьёт в цель практически сверху. Вы задумывались почему некоторые средневековые шлемы похожи на шляпы с полями от солнца? Эффективность лука возрастает по мере того, как стрела становится тяжелее и усиливает особенности, указанные выше. Поэтому в средние века не особенно заботились об уменьшении веса стрелы, разве что для развлекательных целей. По современным меркам наконечники были чрезвычайно массивными и древки изготавливались чаще из тяжелых пород дерева. Вес древка дошедших до нас стрел составляет 30-80 грамм. К ним нужно прибавить вес шипа – кованого острого наконечника. Хорошая стрела весила больше 150 грамм. Как уже говорилось, создание более мощных луков привело к использованию более тяжелых стрел, позволяющих вполне использовать возросшую энергию отдачи этих луков. Этот процесс стартовал задолго до средневековья. Обнаруженное в могильниках снаряжение для стрельбы из лука помогает археологам понять требования использовавших его людей. Например, скифы делали наконечники стрел из бронзы; показанные здесь наконечники длиной 25-50 мм (верхний ряд) изготовлены в III в. до н. э. С появлением доспехов возникла необходимость в более тяжелых и крупных железных наконечниках, которые могли бы пробивать их. Такие наконечники появились у гуннов (нижний ряд). Справа от каждого наконечника показан его профиль, если смотреть с острого конца.
Стрела — не пуля, она существенно тяжелее. Это значит, что запасенная ей энергия выше. И если пуля (весом 9 грамм) на излете баллистической траектории иногда не может пробить ватник (падает вам на ботинки, пролетев два-три километра), то стрела, с её более крутой траекторией, даже набирает на спуске скорость при сверхдальнем выстреле. Просто бросьте 9 граммовую пулю и 200 граммовую острую стрелку с балкона – пуля даже в землю не воткнется, а стрела пробьёт кому-нибудь голову. А если шлема нет? Или рука наплечником не закрыта? Были даже такие специальные стальные стрелки в первую мировую войну для сбрасывания их целыми кучами с самолета по скоплениям пехоты и, особенно, кавалерии.
Вражеские воины оделись в брони. Стрелы с наконечником типа «сухой лист», известным с каменного века, перестали быть эффективными против латной пехоты и кованой конницы. По мере совершенствования воинских доспехов, охотничьи стрелы, – «срезни», с широким и острым плоским наконечником, сменялись более массивными гранеными, а затем шиповидными наконечниками, предназначенными для пробивания металлического доспеха. На рисунках представлены известные археологам наконечники стрел, добытые на территории русского государства.
Отчетливо видно отличие охотничьих стрел с наконечником в виде листка, часто раздвоенного или плоской «лопатки» от узких, длинных, шиловидных или граненых бронебойных наконечников. Первые применялись против не защищенных лошадей либо против слабо бронированных воинов, вторые могли пробить с небольшого расстояния самый серьезный панцирь.
Наиболее известны и хорошо документированы в средневековой Европе битвы с массовым участием английских лучников. Английский лучник носил с собой связку из 24-30 стрел (пук). Остальные перевозились в обозе. В отличие от современных спортивных и даже охотничьих стрел, английские боевые стрелы того времени носили куда более утилитарный характер. Древко стрелы представляло из себя достаточно толстую (до 12 мм. в самой широкой) части палку переменного сечения, длиной 75-90 см. (Представляете сколько весит такая стрела, даже без наконечника?) С одного конца стрелы находилась прорезь под тетиву, за которой шло оперение. Оперение состояло из 3 перьев. Длина оперения достигала 25 см., что было необходимо для стабилизации тяжелого наконечника. Для изготовления оперения использовались преимущественно гусиные перья т.к. в них не было недостатка. С другого конца древка стрелы крепился наконечник. Хотя существовало много разновидностей наконечников, в военных действиях использовали в основном два: широкий с отогнутыми усами (broadhead) и узкий, иглообразный (bodkin). Бродхэд использовался для стрельбы по малозащищенным пехотинцам и по лошадям. Бодкин имел трехгранное иглообразное острие и использовался для поражения тяжеловооруженных солдат, в том числе и на больших расстояниях. Иногда для улучшения пробивного действия лучники вощили наконечники стрел. Кстати, наконечники на боевые стрелы были втульчатого типа – т.е. древко вставлялось в наконечник. Это делалось по нескольким причинам. Во-первых, при ударе стрелы о доспех, втульчатый наконечник предохранял древко стрелы от расщепления и стрелу можно было использовать повторно. А стрелы, как мы уже говорили, нельзя было просто срезать в соседнем лесочке. Для стрел требовалась специально отобранная и выдержанная древесина. Стрелок из лука и мастер по изготовлению стрел были сравнимыми по сложности профессиями. Во-вторых, наконечник закреплялся не жестко и при выдергивании стрелы он мог оставаться в ране. В-третьих, съемный наконечник существенно облегчал транспортировку связок стрел лучниками. Кстати, английские лучники никогда не носили колчанов со стрелами за спиной. Стрелы переносились либо в специальных мешках, либо за поясом. В бою лучники чаще всего втыкали стрелы в землю перед собой, что облегчало процесс стрельбы и увеличивало скорострельность. Дополнительным «эффектом» подобного обращения со стрелами были серьезные (часто летальные) осложнения, вызываемые попаданием земли в раны, что служило поводом в обвинении англичан в использовании отравленных стрел.
Испытания стрел
Нам известен ряд испытаний, проводившихся современными авторами с целью выяснения боевых характеристик средневекового лука.
Так, например, группа американских исследователей проводила испытания пробивной способности стрел, используя современные конструкции луков. Стрелы, также использовались спортивные, лишь наконечники были заменены. Во время испытаний стальной пластины в 1 мм, против стрелы с энергией 60 Ft Lb, были получены следующие результаты:
* широкогранный наконечник не пробил пластину, хотя кончик вышел с другой стороны приблизительно на 0,25 дюйма,
* короткий шиповидный наконечник значительно ослабил энергию, но стрела возилась на 6 дюймов (рванные края пробитой дыры охватывали древко стрелы),
* средний шиповидный наконечник полностью пробил пластину, и пригвоздил бы ее обладателя.
Оказалось важным смазывание наконечников воском или маслом т.к. это значительно улучшало проникающую способность. (Вспомнили вощеные наконечники стрел английских лучников.) Использованная стрела весила 30 гр. (очень легкая по средневековым меркам и распространенная в наше время для охоты) и выпущена из лука со скоростью 255 футов/сек. с расстояния в 14 ярдов. Стрела оставила лук с энергией 65 Ft Lbs и на удар пришлось 59 Ft Lbs. (Начальные потери скорости несколько больше за счет «дрожания» стрелы.) На 100 ярдах эта энергия уменьшилась бы до 45 Ft Lbs и на 200 ярдах, вероятно до 40 Ft Lbs. На таких больших расстояниях потеря энергии определяется главным образом весом стрелы и типом используемого оперения. Наконечник стрелы сделан был из стали с небольшим содержанием углерода, но нагретым, а затем, остуженным. Будучи достаточно прочной для мягкой стали, он был явно хуже средневекового наконечника. Был испытан еще один наконечник с концевой вставкой из очень прочной стали. Эта мера значительно улучшила характеристики, уменьшив энергию необходимую для пробоя пластины вероятно на 25%.
Результаты этих экспериментов близки к тем, что опубликованы в книге Питера Н Джоунса «Металлография и относительная эффективность наконечников и защитных доспехов в средние века». В этом исследовании проведена попытка воссоздать средневековую металлообработку доспехов, и были использованы тщательно изготовленные реплики стрел и тисовый лук с натяжением 70 фунтов. Было обнаружено, что шиповидные наконечники пробивали 2 мм сырое железо при попадании под прямым углом, под углом в 20 градусов такие наконечники уже не могли пробить металл толщиной 2 мм, зато пробивали его при толщине в 1 мм. Эти стрелы имели энергию равную 34 Ft Lbs во время удара, но весили в два раза больше современных стрел для 60 фунтового лука. Эти реплики средневековых стрел имели наконечники лучшие, чем те, которые использовались для первых испытаний.
Итак, всегда был риск, что стрела могла пробить пластинчатый доспех. В зависимости от дистанции и угла удара, защищающийся мог рассчитывать на уровень защиты панциря лишь до определенных пределов. Все-таки, шиповидный наконечник намного менее смертельный, чем широкогранный, и шанс выжить у несчастного рыцаря был выше. Конечно, стрелы не летели по одной, а просто быть сбитым с коня, и не способным сражаться, оказывалось фатальным в контексте войны. Более того, небольшие раны могли оказаться смертельными в отсутствие антибиотиков.
В 1918 году англичанин S.T.Pope (книга «Archaelogy by experiment») исследовал дальнобойность и пробивную силу луков, происходящих из разных источников. Были использованы лук апачей из гикори, ясеневый чеенов, африканский из железного дерева, сложносоставные татарский и турецкий (рог, металл, дерево, сухожилия) и английский длинный лук из тиса. Исследовались дальнобойность лука и сила его натяжения, которую измеряли грузиками (натягивание тетивы на 71 см от лука). Выстрелили несколько сотен стрел с разными наконечниками, используя английский способ (три пальца на тетиве) и охотников сиу, когда тетива натягивается четырьмя пальцами, а стрела придерживается между большим и указательным пальцами. Тетивы были разные – сделаны из льняных и шелковых волокон, бараньих кишок и хлопковой пряжи. Самой прочной оказалась ирландская тетива диаметром 3 см из 60 скрученных льняных нитей.
* Лук апачей длинной 1,04 м из гикори, растянутый на 56 см при силе 12,7 кг, забросил стрелу на 110 м.
* Ясеневый лук чеенов 1,14 м, растянутый на 51 см силой 30,5 кг — 150 м
* Татарский 1,88 м, согнутый на 71 см силой в 13,7 кг — 91 м
* Полинезийский из твердого дерева 2 м, на 71 см 22 кг — 149 м
* Турецкий 1,22 м, на 74 см силой 38,5 кг — 229 м
* Английский тисовый 2 м, на 71 см 24,7 кг — 169м
* Английский тисовый 1,83 м на 91 см 28,1 кг — 208 метров.
Это не все проведенные пробы, потому что описывается еще и татарский лук 1,88 м длиной, с тетивой из сыромятной кожи, который натягивало два человека. Один, сидя, упирался ногами в лук, натягивая тетиву обеими руками не дальше 30 см, потому как больше не мог, а другой клал стрелу. Забавно, что выстрелил он только на 82 м, хотя говорили, что его первый хозяин (луку было около 100 лет) стрелял сам, посылая стрелу на 400 м. Лук турецкий был сделан из воловьих рогов, дерева гикори, бараньих кишок и кожи. Среди стрел, использованных Поупом, были бамбуковые стрелы калифорнийских индейцев с передней частью из березы и оперением из индюка. Они имели 63 и 64 см длины, и летели на 10% дальше, чем английские стрелы. Средняя скорость полета стрелы оказалась порядка 36 м/сек.
На небольших расстояниях сила выстрела из лука превосходит силу боя современного охотничьего оружия. Пробы произведенные другими исследователями показали, что сосновая стрела со стальным наконечником, выпущенная из лука с силой натяжения 29,5 кг на дистанцию 7 метров, пробила 140 бумажных мишеней, в то время как охотничий дробовик 14 калибра пробил круглой пулей только 35 мишеней. (Интересно, сколько бы он пробил острой подкалиберной пулей.) Для определения качества наконечников использовали сосновые доски 22 см толщиной и имитацию звериного тела — коробку без боковых стенок, наполненную сырой печенью и обтянутую оленьей шкурой. Стрелы с обсидиановыми наконечниками пробивали коробку, с металлическими – пробивали или прошивали навылет. Следующий эксперимент провели с манекеном, одетым в шестнадцативековую кольчугу из Дамаска. Стреляли с дистанции 75 м луком с силой натяжения 34 кг, стальными наконечниками. Стрела разорвала кольчугу, вызвав дождь искр, и вошла на 20 см вглубь манекена, уперевшись в заднюю часть кольчуги. Затем проверили возможность стрел убивать. С 75 метров убили бегущего оленя — стрела прошила его грудную клетку навылет. Так же убили восемь оленей, трёх взрослых и двух молодых медведей. Двух взрослых медведей убили попаданиями в грудь и сердце с дистанции 60 и 40 метров. В атакующую медведицу выстрелили пять стрел, из которых четыре застряли в теле, а пятая пробила живот и пролетела еще 10 метров. (Ну и живодёры – эти американские исследователи J. Если же говорить серьёзно, то у меня не вызывает доверия происхождение «шестнадцативековой кольчуги из Дамаска». Ни один музейщик или коллекционер, будучи в своём уме, не согласился бы отдать раритет на испытания столь варварским способом. Скорее всего, имела место поздняя реконструкция по образу и подобию древней кольчуги, уступающая ей по характеристикам.)
Конечно все эти эксперименты проводились людьми не делавшими своей целью научиться стрелять и попадать во врага из лука. Они так же далеки от реальных характеристик средневекового воина, как результаты современных профессиональных спортсменов от результатов команды уличных мальчишек. Вместе с тем, они ясно раскрывают боевые характеристики и особенности применения луков.
Источник: engineerd.narod.ru
mihalchuk-1974.livejournal.com
Простой лук и стрелы своими руками
Лук является одним из старейших охотничьих (и боевых) средств на Земле. Он по праву пользуется огромной популярностью среди всех народов мира. Мы продолжим тему примитивных луков, которые вы можете сделать самостоятельно, оказавшись в безвыходной ситуации…ну или просто, чтобы пострелять по мишеням из древнего простого лука. Для начала выберите длинный кусок дерева для лука. При выборе древесины для вашего лука, необходимо соблюдать следующие критерии:

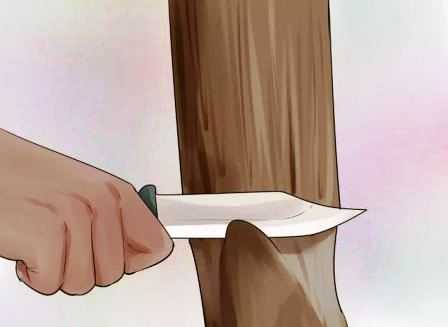

Найти кусок сухого и мертвого дерева (древесина не должна иметь серый цвет или трещины) лиственных пород (таких как дуб, лимонное дерево, американский орех, тис, белая акация или тик) 1,8 м в длину. Древесина должна быть без сучков, изгибов, и было бы неплохо, если бы в центре ветка имела утолщение.
Этот кусок дерева должен быть достаточно гибким, таким как можжевельник или тутовник. Вы также можете использовать пучок, собранный из бамбука или тростника. Но при этом необходимо позаботиться, чтобы связка была не очень толстой. Для изготовления лука можно использовать молодой бамбук, который является довольно упругим и гибким.
Лук из зеленого дерева (живого дерева) может быть использован только в случае крайней необходимости. Если такой необходимости нет, то следует избегать его использования, поскольку оно не обеспечивает такой же мощности, как сухое дерево.

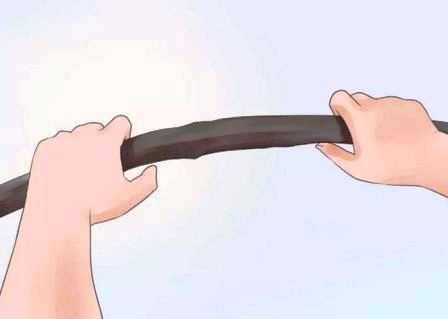

Дальше необходимо определить естественный изгиб палки. Каждый кусок дерева имеет свой естественный изгиб, хотя бы незначительный. При изготовлении лука, эта кривая определит, где будут размещены его основные элементы. Чтобы найти кривизну, положите ваше дерево на землю, одной рукой удерживая его за вершину. Другой рукой, слегка надавите на середину, поворачивая ладошкой туда-сюда. Палка повернется так, что вы сразу увидите естественный «живот» будущего лука.
Определите район захвата лука рукой (рукоять). Чтобы найти рукоять, сделайте отметки на 7.62 см выше и ниже от центральной точки лука. Все что в пределах этих отметин в средней части и будет считаться рукоятью. Выше и ниже – концами лука.

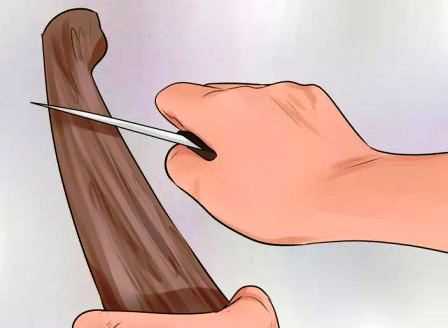

Придай рукояти форму удобную для удержания лука при стрельбе, отстругав ее ножом. Не забудьте сделать углубление, которое будет служить полочкой для стрелы. Только не переборщите со строганием, чтобы не сделать лук слишком тонким. Иначе он попросту сломается при натяжении. Место рукояти должно иметь наибольшую толщину всего лука и утончаться к концам. Если концы вашего лука слишком толстые, обработайте их ножом, тщательно соблюдая пропорции. Концы лука с обоих сторон от рукояти должны быть совершенно одинаковыми. Естественно никто не требует от вас точности до микрона. Постарайтесь, чтобы они выглядели одинаковыми, хотя бы на глаз.

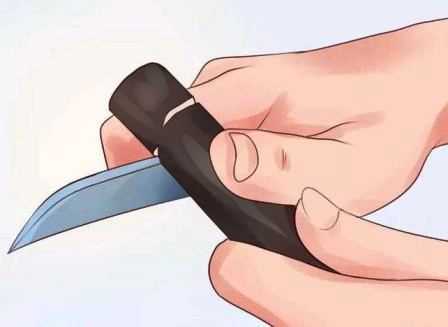

Вырежьте зарубки для крепления тетивы. Используйте свой нож, чтобы вырезать пазы на расстоянии от 2,5 до 5 см от концов лука. Не старайтесь делать их слишком глубокими. Если вы переборщите с этим, то кончики могут отломиться при натяжении тетивы. Глубина должна быть достаточной, чтобы тетива не могла соскользнуть с паза и не более.
Выберите тетиву для лука. Тетива не должна быть эластичной, так как сила и упругость исходит от дерева, а не от тетивы. Можно использовать в качестве тетивы: тонкую капроновую веревку, пеньковый шнур, толстую леску, обыкновенный шпагат. О том, как сделать тетиву из природных материалов, в случае если это необходимо для вашего выживания, мы говорили в этой статье.
Вам нужно будет связать свободную петлю с очень надежным узлом на обоих концах тетивы. Сделайте вашу тетиву немного короче, чем длина вашего самодельного лука, так чтобы при натяжении она походила на струну смычка. Здесь тоже нужна мера. Если тетива будет слишком короткой, то вы, либо не сможете ее натянуть, либо сломаете лук при натяжении. Если тетива будет слишком длинной, то она будет болтаться и лук потеряет всю свою мощь.
Теперь настала очередь изготовления стрелы. Стрелы должны быть сформированы из прямой палки. Древесина должна быть сухой и мертвой. Каждая стрела должна быть примерно вдвое меньше длины вашего лука. Если вы не нашли подходящий «сушняк» для стрелы, то можно срезать ветку живого дерева и поместить ее над огнем, чтобы высушить.

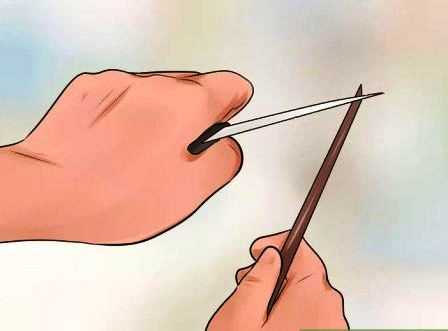

Вам нужно будет обработать ветку ножом по окружности стрелы, чтобы сделать ее гладкой, без сучков. Вы можете выпрямить стрелу, осторожно нагревая ее над раскаленными углями и выпрямляя кривизну руками.
После того, как вы подготовите прямое древко для стрелы, нужно будет вырезать небольшую выемку для тетивы в задней части ее части.
Самым простым наконечником будет являться обычное заострение в передней части стрелы. Затем нужно обжечь острие на огне. Будьте при этом осторожны и не сожгите острие в уголь.
Вы можете сделать наконечник из металла, камня, стекла или кости. Расколите камень на несколько мелких плоских частей. Сделайте паз на конце стрелы. Вставьте туда наконечник и крепко замотайте шнуром.

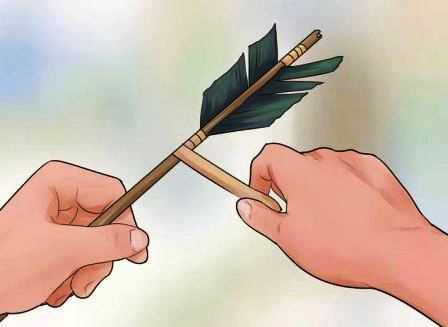

Для улучшения полета стрелы ей необходимо оперение. Для этого найдите несколько перьев и приклейте их (если возможно) к задней части стрелы. Вы также можете привязать перья тонким шнуром либо клейкой лентой. Перья должны быть склеены с интервалами 120 градусов. Перо на 90 градусов.
Все, можно приступать к пробным стрельбам по мишени или по зайцам, зависимости в какой ситуации вы находитесь. Удачи!
Еще о самодельном изготовлении луков:
Лук из шпона
Делаем блочный лук
Лук из трубок ПВХ
Пружинно-блочный лук
Делаем пружинно-маятниковый лук
Индейский лук
Рессорный лук
Лук из поливинилхлорида
Блочный лук с пружинами
Рогатка с полиспастовым луком
Лук с плечами из композитной проволоки
Лук из пучка прутьев
Лук из бамбука
Лук с плечами из лыж
Композитный лук
Композитный лук
www.sekach.ru
Лук и стрелы в мифах и ритуалах: svart_ulfr — LiveJournal
Я пущенная стрела. И нет зла в моем сердце, но
Кто-то должен будет упасть все равно…
(C) Пикник
Лук ( arc ), по-французски, — «арка» , «полукруг» . Английское слово Bow обозначающее одновременно понятия «лук» , «поклон» , глагол «гнуться» , «кланяться» , происходит от саксонского Bogen – «дуга» по-саксонски, а также и «лук» . Отсюда, очевидно,и берет свое начало большинство символических ипостасей этого древнего оружия.
Натянутый длинный лук своей формой напоминает полумесяц – край лунного диска. И тут же сразу вспоминаем Античность . Серебряный лук – постоянный спутник лунной Богини Артемиды – Дианы . Продолжая цепочку символических соответствий, вспомним, что Луна – ночное светило, издревле покровительствующее всему тайному и скрытому от человеческих глаз. У шаманов Сибири лук ассоциируется с магическим оружием мира духов и изображается на ритуальных бубнах. Его металлическое изображение можно встретить и в подвесках обрядового одеяния.
Магический характер стрельбы из лука, очевидно, связан с непрямым дистанционным воздействием воина или охотника на цель. Именно к этому моменту привязана вторая нить символических соответствий. Как полагают некоторые историки, именно поэтому лук и не получил развития в таких «героических» сообществах, как викинги . Большинство скандинавов эпохи викингов считали его оружием охотников и трусов, хотя в Младшей Эдде это оружие часто встречается и в руках Богов. Но стоит заметить, что это боги мирных скандинавов (не викингов), связанные с охотой. «Улль — имя сына Сив, пасынка Тора. Он так хорошо стреляет из лука и ходит на лыжах, что никому не под силу с ним состязаться. Он к тому же прекрасен лицом и владеет всяким военным искусством. Его хорошо призывать в единоборстве» . «Тогда вернулась Скади в горы и поселилась в Трюмхейме. И часто встает она на лыжи, берет лук и стреляет дичь. Ее называют богиней лыжницей» .
Соотносится непрямое воздействие и с мыслительной, духовной деятельностью человека. Мыслью человек прикасается к миру своим воображением и разумом – не напрямую, прогнозируя ситуации, предвидя будущее, предупреждая опасность, напрямую с ней не взаимодействуя . Возможно, поэтому в древней Индии лук стал оружием высшей варны индийского общества – брахманов . «Он даст «dhanu» (лук) ученику Брамина, «khadga» (меч) Кшатрию, «Kunta» (копье) Вайшье и «Gada» (булаву) Шудре» . А сам корень слова Dhanu соответствует индийскому Dhyana – сосредоточие , медитация .
В древней Греции лук почитался, кажется, даже более чем основное оружие пешего воина – меч, и символизировал мощь воителя. Необыкновенно интересен эпизод подвига Геракла «Коровы» Гериона» . Как повествует Геродот, полузмея-полудева, укравшая кобылиц из колесницы героя, понесла тройню от Геракла. Отец завещал один из своих луков тому, кто сможет натянуть тетиву на оружие. Избранником судьбы оказался сын по имени Скиф . Как объясняет этот миф Роберт Грейвс , это свидетельствует о том, что греки отдавали пальму первенства в стрельбе из лука скифам, уступая им в этом.
Очевидно, что подобная цепочка символических соответствий больше характерна для развитых культур, в которых лук выступал альтернативой другим видам оружия.
У тех народов, где лук со стрелами долгое время оставались главным оружием, сформировался иной символический ряд. Здесь лук со стрелами занимают центральное положение в картине мира. С ними соотносится архетип центра, оси мироздания. Особенно четко это можно увидеть у народов Алтая и сопредельных территорий. Представления, связывающие жизнь и смерть героя с его оружием, нашли отражение в эпической лирике: «Лук и стрела поломались – богатырь умер» , — говорится в легендах шорцев , кумандинцев , телеутов .
Так в символике тюркоязычных народов Алтая лук со стрелой являются символами Богини Умай – подательницы жизни и защитницы домашнего очага., олицетворяющая силу плодородия и творческое начало.
«В ходе моления огню тувинцы кололи жертвенного барана: его останки (кости) складывали в особый мешочек кежик кабы, заключавший счастье хозяина дома; узелок привязывали к деревянной стреле, которая при проведении церемонии висела в почетной части жилища. Сохраненная ритуалом связь жертвы (добычи), мирового центра (axis mundi), жертвователя (лучника) и его инструмента (стрелы), без сомнения, носит архетипический характер» .
Очевидно, что стрельба из лука издревле была связана с множеством ритуалов, в том числе и магических. Так, Роберт Грейвс отмечает: «Стрельба в яблоко, установленное на голове собственного сына, или в монету на его шапке входила в обязательное испытание средневековых лучников, чья гильдия (как это видно из Malleus Maleficarum и A Little Geste of Robin Hood*) принадлежала к языческому колдовскому культу как в Англии, так и в кельтской Германии. В Англии это испытание, возможно, проводили, чтобы выбрать «gudeman» для девы Мариан, благодаря браку с которой избранник становился Робином Гудом, хозяином Гринвуда. Поскольку северный колдовской культ имеет много общего с неолитической религией эгейцев, то не исключено, что ликийцы помещали кольцо не на груди мальчика, а на его голове. Само кольцо символизировало золотого змея (см. 119.4) или являлось отверстием топора, который мальчик держал в руках. Через такое кольцо стрелял Одиссей, когда освобождал Пенелопу от ее женихов» . Далее автор пишет о том, что стрельба из лука часто предшествовала вступлению на трон, будучи предшествующим ему испытанием. Подобные проверки соответствия занимаемой должности имели место и в древнем Китае .
Другая удивительная традиция – древняя японская религия Синто – наделяет стрелы способностью отгонять злых духов. Хамайа – затупленная боевая стрела, которую в момент празднования наступающего Нового года выпускают трижды, отгоняя темные силы от прошлого, настоящего и будущего.
Еще одна обширная группа лучных ритуалов связана с рождением ребенка . Как отмечает этнолог Терстон , когда в народе кургов ( Южная Индия ) рождается мальчик, ему в руки дают имитацию лука, сделанную из касторового дерева, и стрелы и стержня листа какого-либо растения.
О подобном обряде пишет и Ли Ки: «Когда рождается мальчик, слева от двери вешают лук, сделанный из шелковицы, а также шесть стрел из малины в соответствии с четырьмя сторонами света, верхом и низом» . Когда рождается девочка, по свидетельству Ли Ки, справа от двери вешается носовой платок. По случаю рождения мальчика стреляют из лука, по случаю рождения девочки – нет. Определенный аспект натального символизма лука открывает нам и одно из высказываний, приписываемых Конфуцию : «Ребенок подобен стреле, выпущенной из лука, — после звука тетивы нет смысла пытаться управлять стрелой» .
Близкий по значению ритуал существует в племени Тоддов в местности Нильгари ( Северная Индия ). На седьмом месяце беременности отец в особой обстановке (в лесу, при свете лампады) вручает будущей матери имитацию лука и стрелы.
Кроме того, Грейвс пишет следущее: «Соревнования в стрельбе из лука, в которых в качестве награды фигурировала невеста, — это индоевропейский обычай: в «Махабхарате» Арджуна таким образом получает Драупади, а в «Рамаяне» Рама сгибает огромный лук Шивы и получает Ситу. Более того, пускание стрел во все стороны света и в небо являлось частью обрядов царского бракосочетания в Индии и Египте» .
(С)Путь лука. Традиционная стрельба из лука (Англия, Япония, Индия, Корея, Китай). Антология традиционных текстов. / Составление, вводные статьи и приложения И.В. Левашов.
svart-ulfr.livejournal.com
Как делать идеально ровные стрелы для лука
Метод изготовления идеально ровной стрелы для лука
Чтобы стрелять из лука или арбалета, нужны стрелы. И если мы с вами уже рассматривали изготовление арбалетных стрел, используя алюминиевые трубки, то к стрелам лука нужен особый подход. Говоря «особый подход», я имел в виду, что стрелы для лука лучше изготовлять из дерева, и они должны быть идеально ровными. Чтобы достигнуть этого, можно использовать простые и вместе с тем очень оригинальные приспособления. Согласитесь, что строгать стрелу обычным ножом, или используя рубанок, дело весьма долгое и трудоемкое. Да и хорошую ровность при этом достигнуть трудновато. Один из столярных дел мастеров, Константин Беляев, предложил делать ровные, круглые палочки, используя следующую методику.
Возьмите деревянный брусочек сечением двенадцать на двенадцать миллиметров и сапожным ножом уберите грани с конца будущей стрелы для лука. Конец необязательно закруглять очень ровно, лишь бы он вошел в дрель.
Теперь нам нужно сделать приспособление, которое нам послужит для закругления всей поверхности стрелы для лука. Как видно из фотографии, это приспособление состоит из лерки (плашки), зажатой в струбцинах на верстаке. Плашку можно использовать с любым шагом лишь бы у нее был необходимый диаметр, то есть двенадцать миллиметров.
Теперь зажимаем заготовку стрелы для лука в дрель, а другой конец вставляем в плашку (лерку), и, включив дрель, прогоняем ее туда-сюда несколько раз.
У нас получилась хорошая заготовка стрелы для лука. Но на этом дело еще не закончено. Если ваша цель просто изготовить какие-то, например, шканты, то она уже достигнута. Но если вы хотите, чтобы палочка была идеально круглой, то для этого можно использовать еще одно простое устройство.
Возьмите брусок, какой-нибудь твердой породы дерева, например, буковый. Просверлите в нем отверстие возле края бруска. Отверстие нужно просверлить слегка наискосок. Теперь стругните рубанком поверхность бруска до появления разреза отверстия. Получится то, что вы видите на фотографии. С одной стороны получился полный диаметр отверстия, с другой чуть меньше. Так как диаметр нашей заготовки стрелы для лука двенадцать миллиметров, то сверло нужно взять диаметром тринадцать миллиметров.
Теперь возьмите широкую стамеску и закрепите ее наискосок возле отверстия с помощью струбцины.
Теперь вновь вставьте заготовку стрелы для лука в дрель и точно таким же образом прогоните сквозь это приспособление.
В результате у вас должна получиться идеально ровная стрела. Чтобы сделать ее еще и гладкой, просто возьмите в одну руку дрель с заготовкой, а в другую наждачную бумагу и на малых оборотах спокойно отшлифуйте ее.
Вот такие нехитрые приспособления помогут вам сделать идеально ровную стрелу для лука. Естественно, диаметр стрелы может быть другим, этот дан лишь для примера, чтобы показать сам метод изготовления ровного древка для стрелы. О том, как делать наконечники для стрел и оперения, а также тетиву для лука, мы уже говорили в других статьях. Удачи, вам, друзья!
www.sekach.ru
Закон Гука и стрельба из лука
Первый примитивный лук был изобретен на заре человеческой цивилизации и оказал очень сильное влияние на ее развитие, на судьбы племен и целых народов. Археологи обнаружили наскальные изображения лучников в горах Испании, относящиеся к началу эпохи мезолита, а в южноафриканской пещере Сибуду были найдены каменные наконечники для стрел, возраст которых составлял более 60000 лет. Сначала лук использовался для охоты и был очень удобным средством для добывания пищи. Позднее лук стал использоваться в качестве оружия при ведении войн и был таковым вплоть до начала XIX века. В наше время стрельба из лука – это вид спорта, требующий большого искусства. Впервые в качестве вида спорта стрельба из лука вошла в программу вторых Олимпийских игр в 1900 году в Париже. Давайте попробуем разобраться, что нужно знать, чтобы сделать простейший лук, и как попадать в мишень, стреляя из лука.
Самый простой лук состоит из основы самого лука, тетивы и стрел. Такой лук можно сделать своими руками, особенно, если вы пошли в поход. Основа лука должна быть достаточно крепкой и вместе с тем гибкой, выдерживая изгиб в 110-1300. Для этого подойдет ствол молодого дерева. Лучше всего клен или орех. Можно также использовать вишню или березу, а вот хвойные деревья лучше брать не стоит. Основа должна быть достаточно ровной и гладкой, длиной около 1,5 м. Концы основы необходимо аккуратно обработать и сделать небольшие углубления для тетивы на расстоянии 1-2 см от концов. В качестве тетивы можно использовать абсолютно любую достаточно прочную и неэластичную веревку, выдерживающую груз 30-50 кг и растяжение около 1 %. Длина тетивы должна обеспечивать изгиб основы лука в 1700. Натянутая тетива при дергании должна издавать характерный гудящий звук. Стрелы для лука можно сделать из прямых и без сучков веток деревьев длиной 50-70 см. Чтобы стрела хорошо летела, нужно сделать наконечники, например, из заостренного твердого дерева, а также оперение, которое можно сделать из перьев птиц или кусочков тонкого пластика. Таким образом, мы сделали довольно примитивный лук, но вполне способный прицельно стрелять на несколько десятков метров.

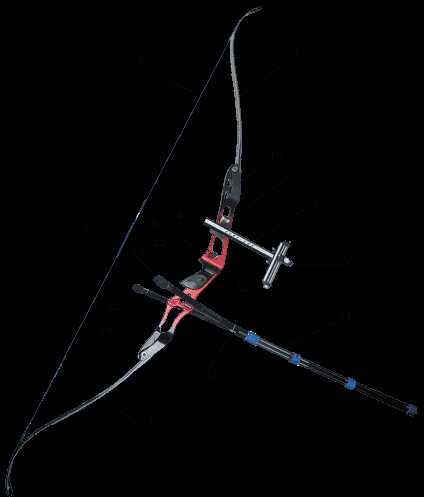

Спортивный лук, используемый в современных соревнованиях, существенно отличается от простейшего лука. Он имеет достаточно сложную конструкцию, которая включает ряд важных элементов, позволяющих намного улучшить качество стрельбы:
- Плечо (верхнее и нижнее)
- Рукоятка
- Прицел
- Плунжер
- Полочка
- Тетива
- Гнездо
- Обмотка тетивы
- Мушка
- Тройник
- Стабилизатор передний
- Стабилизаторы боковые
- Грузики стабилизаторов
- Стакан плеча (верхний, нижний)
- Накладка
Давайте теперь попробуем разобраться, как нужно стрелять и что нужно учитывать, чтобы стрела попала в цель. Для того чтобы стрела полетела, необходимо натянуть тетиву со стрелой и отпустить. Сила упругости растянутой тетивы будет действовать на стрелу, сообщая ей скорость, необходимую для движения. Закон, определяющий зависимость силы упругости от величины деформации, был открыт английским физиком Робертом Гуком:
где – сила упругости, – величина деформации, – коэффициент упругости.
В момент отрыва стрелы от тетивы потенциальная энергия растянутой тетивы перейдет в кинетическую энергию стрелы. Учитывая, что коэффициент упругости тетивы спортивных луков равна примерно 3 106 Н/м, максимальное растяжение тетивы в начале стрельбы из лука составляет около 1 см, масса стрелы равна примерно 30 г. Используя закон сохранения энергии, найдем начальную скорость стрелы:
где – масса стрелы, – начальная скорость стрелы, – коэффициент упругости тетивы, – деформация тетивы. Осуществив математические преобразования, получим:

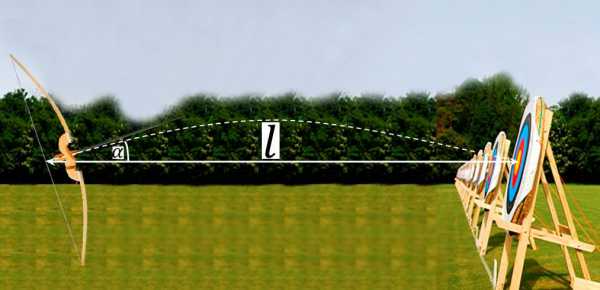

Выпущенная из лука со скоростью стрела летит по траектории, близкой к параболе, поэтому чтобы попасть в цель, нужно прицеливаться выше цели. Рассчитаем, каким должен быть начальный угол между стрелой и горизонтом, чтобы стрела попала в цель на расстоянии от стрелка. Стрелу будем считать материальной точкой, а сопротивление воздуха учитывать не будем.

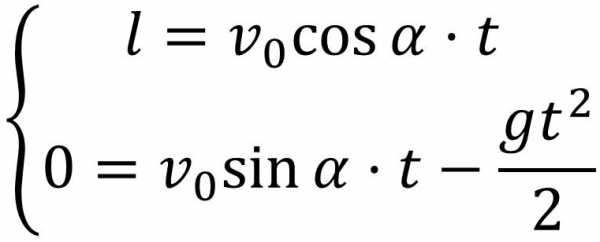

Используя кинематические уравнения для движения с постоянным ускорением свободного падения, получим:
отсюда для расстояния, равного 50 м, и скорости, равной 100 м/с:
То есть для того чтобы стрела попала в цель, находящуюся на расстоянии 50 м, начальный угол между стрелой и горизонтом должен быть около 1,4 градуса. Так как при реальной стрельбе воздух оказывает сопротивление движению стрелы, то угол должен быть несколько больше. Для правильного определения этого угла служит прицел, учитывающий дальность стрельбы и сопротивление воздуха. Кроме того, нужно делать поправку на наличие ветра.
Следует особо отметить, что, используя лук, нельзя забывать о безопасности, так как стрельба из лука – это потенциально опасный вид спорта. Ни в коем случае нельзя направлять лук со стрелой на человека или в то место, где находятся люди. Попадание стрелы в человека может иметь самые ужасные последствия.
Предлагаем Вам по предложенному методу решить задачу:
Рассчитайте, насколько сместится по вертикали место попадания стрелы, если начальный угол стал равен 2 градусам, а начальная скорость и расстояние до цели не изменились.
Автор: Матвеев К.В., методист ГМЦ ДО г. Москвы
life.mosmetod.ru
Лук и стрела • ru.knowledgr.com
Лук и стрела — система оружия снаряда (поклон со стрелами), который предшествует зарегистрированной истории и характерен для большинства культур. Стрельба из лука — искусство, практика или умение применения его.
Описание
Поклон — гибкая дуга, которая стреляет в аэродинамические снаряды, названные стрелами. Последовательность присоединяется к двум концам поклона и когда последовательность отодвинута, концы поклона согнуты. Когда последовательность выпущена, потенциальная энергия согнутой палки преобразована в скорость стрелы. Стрельба из лука — искусство или спорт пущения стрелы от поклонов.
Сегодня, луки и стрелы используются прежде всего для охоты и для спорта стрельбы из лука. Хотя они все еще иногда используются в качестве оружия войны, развитие пороха и мушкетов и растущего размера армий, привело к их замене в войне несколько веков назад в большой части мира.
Кто-то, кто делает поклоны, известен как торговец луками, и тот, кто делает стрелы, является fletcher — или в случае изготовления металлических наконечников стрелы, кузнеца стрелы.
История
Лук и стрела появляются вокруг перехода от Верхней Эпохи палеолита до Мезолита.
После конца последнего ледникового периода использование поклона, кажется, распространилось на каждый континент, включая Новый Мир, за исключением Австралии.
Самые старые существующие поклоны в одной части — вяз поклоны Holmegaard из Дании, которые были датированы к 9,000 BCE. Высокоэффективные деревянные луки в настоящее время делаются после дизайна Holmegaard.
Фрагменты поклона Stellmoor из северной Германии были датированы приблизительно к 8 000 BCE, но они были разрушены в Гамбурге во время Второй мировой войны перед углеродом, 14 датирований были доступны; их возраст приписан археологической ассоциацией.
Лук был важным оружием и для охоты и для войны с доисторических времен до широкого использования пороха в 16-м веке.
Организованная война с поклонами закончилась в середине 17-го века в Европе, но это сохранилось в начало 19-го века в Восточных культурах и в племенной войне в Новом Мире.
Это недавно использовалось в качестве оружия племенной войны в некоторых частях Африки Района Сахары; пример был зарегистрирован в 2009 в Кении, когда люди Kisii и люди Kalenjin столкнулись, приведя к четырем смертельным случаям.
Британское высшее сословие проводило возрождение стрельбы из лука с конца 18-го века.
Сэр Эштон Левер, антиквар и коллекционер, сформировал Общество Toxophilite в Лондоне в 1781, с патронажем Джорджа, Принца Уэльского.
Строительство
Части поклона
Основные элементы поклона — пара кривых упругих конечностей, к которым традиционно сделанных из дерева, присоединяется надстрочный элемент. Оба конца конечностей связаны последовательностью, известной как последовательность поклона. Дергая за ниточку назад лучник проявляет прочность на сжатие на стоящей с последовательностью секции или живот, конечностей, а также размещения внешней секции, или назад, под напряженностью. В то время как последовательность проводится, это хранит энергию, позже выпущенную в помещении стрелы к полету. Сила, требуемая считать последовательность постоянной в полной ничьей, часто используется, чтобы выразить власть поклона и известна как его вес ничьей или вес. При прочих равных условиях более высокий вес ничьей означает более мощный поклон, который в состоянии спроектировать более тяжелые стрелы в той же самой скорости или ту же самую стрелу в большей скорости.
Различные части поклона могут быть подразделены на дальнейшие секции. Самая верхняя конечность известна как верхняя конечность, в то время как нижняя конечность — нижняя конечность. В кончике каждой конечности зарубка, которая используется, чтобы приложить тетиву к конечностям. Надстрочный элемент обычно делится на власть, которая проводится лучником, а также отдыхом стрелы и эркером. Отдых стрелы — маленький выступ или расширение выше власти, на которую стрела опирается, будучи нацеленным. Эркер — то, что часть надстрочного элемента выше власти, которая содержит отдых стрелы.
В луках, натянутых и проводимых вручную, максимальный вес ничьей определен силой лучника. Максимальное расстояние последовательность могла быть перемещена и таким образом самая длинная стрела, которая могла быть выпущена от него, продолжительность ничьей поклона, определено размером лучника.
Сложный поклон использует комбинацию материалов, чтобы создать конечности, позволяя использование материалов, специализированных для различных функций конечности поклона. Классическое соединение наклоняет лес использования для легкости и размерной стабильности в ядре, рожок, чтобы сохранить энергию в сжатии и сухожилие для его способности сохранить энергию в напряженности. Такие луки, типично азиатские, часто использовали бы жесткий конец на конце конечности, имея эффект загибания. В этом типе поклона это известно арабским именем ‘siyah’.
Современные строительные материалы для поклонов включают слоистую древесину, стекловолокно, металлы и компоненты углеволокна.
Стрелы
Стрела обычно состоит из шахты со стрелкой, приложенной к фронтенду с fletchings и зарубкой в другом. Современные стрелы обычно делаются из углеродного волокна, алюминия, стекловолокна и деревянных шахт. У углеродных шахт есть преимущество, которое они не сгибают или деформируют, но они могут часто быть слишком легким весом, чтобы стрелять с некоторых поклонов и дорогие. Алюминиевые шахты менее дорогие, чем углеродные шахты, но они могут согнуться и деформироваться от использования. Деревянные шахты — наименее дорогой выбор, но часто не будут идентичны в весе и размере друг другу и ломаться чаще, чем другие типы шахт. Размеры стрелы варьируются значительно через культуры и диапазон от очень коротких, которые требуют, чтобы использование специального оборудования было застрелено к в использовании в джунглях реки Амазонки, которые длинны. Большинство современных стрел к в длине.
Стрелы прибывают во многие типы, среди которых борются, укорачиваются, разливаются по бочкам, ударяют, и цель. С грудкой стрела является самой толстой в области прямо позади fletchings и сужается к зарубке и голове. Укороченная стрела — самое толстое право позади головы и сужается к зарубке. Разлитая по бочкам стрела является самой толстой в центре стрелы. Стрелы — те стрелы, используемые для целевой стрельбы, а не войны или охоты, и обычно имеют простые стрелки.
Из соображений безопасности из поклона никогда нельзя стрелять без стрелы nocked; без стрелы энергия, которая обычно передается в снаряд, вместо этого направлена назад в сам поклон, который нанесет вред конечностям поклона.
Стрелки
Конец стрелы, которая разработана, чтобы достигнуть намеченной цели, называют стрелкой. Обычно, это отдельные пункты, которые присоединены к древку стрелы или сильными запахами или гнездами. Материалы, используемые в прошлом для стрелок, включают кремень, кость, рожок или металл. Большинство современных стрелок сделано из стали, но древесина и другие традиционные материалы все еще иногда используются. Много различных типов стрелок известны, с наиболее распространенным, являющимся шильями, broadheads, и грудами. Головы шила — простые шипы, сделанные из металла различных форм, разработанных, чтобы проникнуть в броню. broadhead стрелка обычно треугольная или формы листа и имеет обостренный край или края. Broadheads обычно используются для охоты. Стрелка груды — простой металлический конус, или обостренный к пункту или несколько тупой, который используется, главным образом, для целевой стрельбы. Верхняя часть груды — тот же самый диаметр как древко стрелы и обычно просто приспосабливается по наконечнику стрелы. Другие головы известны, включая тупую голову, которая является плоской в конце и используется для охоты на маленькую игру или птиц, и разработана, чтобы не проникнуть в цель, ни включить себя в деревья или другие объекты и сделать восстановление трудным. Другой тип стрелки — колючая голова, обычно используемая в войне или охоте.
Тетива
Тетиве можно было отметить пункт nocking на них, который служит, чтобы отметить, где стрела приспособлена к тетиве перед увольнением. Область вокруг пункта nocking обычно обязывается с нитью защитить область вокруг пункта nocking от изнашивания руками лучника. Эту секцию называют обслуживанием. В одном конце тетивы сформирована петля, который является постоянным. У другого конца тетивы также есть петля, но это постоянно не сформировано в тетиву, но построено, связав узел в последовательность, чтобы сформировать петлю. Традиционно этот узел известен как узел лучника, но является формой помехи древесины. Узел может быть приспособлен, чтобы удлинить или сократить тетиву. Приспосабливаемая петля известна как «хвост».
Тетива была построена из многих материалов на протяжении всей истории, включая волокна, такие как лен, шелк и гашиш. Другие используемые материалы были кишками животных, сухожилиями животных и сыромятной плетью. Современные волокна, такие как Дакрон или кевлар теперь используются в строительстве тетивы, а также стальных проводах в некоторых блочных луках. У блочных луков есть механическая система кулаков шкива, по которым тетива — рана.
Типы поклонов
Нет никакой принятой системы классификации поклонов. Поклоны могут быть описаны различными особенностями включая используемые материалы, длина ничьей, которую они разрешают, форма поклона в поперечном представлении и форма конечности в поперечном сечении.
Общие типы поклона включают
- Загните поклон: поклон с подсказками, изгибающимися далеко от лучника. Кривые исправляются, поскольку лук натянут и возвращение наконечника к его кривому государству после того, как выпуск стрелы добавляет дополнительную скорость к стреле.
- Отраженный поклон: поклон, все конечности которого изгибаются далеко от лучника, когда не натянуто. Кривые напротив направления, в котором поклон сгибает, в то время как оттянуто.
- Сам поклон: поклон сделан из одного куска дерева.
- Большой лук: сам кланяются с конечностями, округленными в поперечном сечении, о той же самой высоте как лучник, чтобы позволить полную ничью, обычно по долго. Традиционный европейский большой лук обычно делался из тисового леса, но другие леса также используются.
- Flatbow: конечности приблизительно прямоугольные в поперечном сечении. Это было традиционно во многих индейских обществах и, как находили, было самой эффективной формой для конечностей поклона американскими инженерами в 20-м веке.
- Сложный поклон: поклон сделан больше чем из одного материала.
- Разборный поклон: поклон, который может быть демонтирован для транспортировки, обычно состоящей из 3 частей: 2 конечности и Надстрочный элемент.
- Состав: поклон с механическими пособиями помочь с рисованием тетивы. Обычно, эти пособия — шкивы в кончиках конечностей.
Арбалет
В арбалете, конечностях поклона, назвал напоминание, приложены под прямым углом к крестовине или запасу, чтобы допускать механическое натяжение и удерживание последовательности. У механизма, который держит оттянутую последовательность, есть выпуск, или вызовите, который позволяет последовательности быть выпущенной. Арбалет стреляет в «болт» или «ссору», а не стрелу.
Цитаты
Дополнительные материалы для чтения
Острый шип Rausing, поклон, лундские университетские протоколы Archaeologigica Lundensia Serie в № 6, 1967 на 8 °
- Традиционный том 1. 1992 библии торговцев луками The Lyons Press. ISBN 1-58574-085-3
- Традиционный том 2. 1992 библии торговцев луками The Lyons Press. ISBN 1-58574-086-1
- Традиционный том 3. 1994 библии торговцев луками The Lyons Press.
- Традиционный том 4. 2008 библии торговцев луками The Lyons Press. ISBN 978-0-9645741-6-8
- U. Stodiek/H. Полсен, «DEM MIT Pfeil, DEM Боген…» Techniken der steinzeitlichen Jagd. (Ольденбург 1996).
- Серый, Дэвид, «Поклоны мира». The Lyons Press, 2002. ISBN 1-58574-478-6.
- Comstock, Пол. «Палка склонности»
Внешние ссылки
- Азиатская традиционная научно-исследовательская сеть стрельбы из лука
- Подход к Исследованию Древней Стрельбы из лука, используя Математическое Моделирование
ru.knowledgr.com
Убойная сила лука — Стрельба из лука в России
Можно ли убить из лука человека? Пробьёт ли стрела бронежилет?
Предисловие:
У многих, не знакомых со стрельбой из лука людей часто возникает вопрос: Можно ли из лука убить человека? Рекордная начальная скорость вылета стрелы из специально подготовленного блочного лука составляет около 180 метров в секунду. Пробивная сила стрелы зависит от многих факторов: вес стрелы, диаметр, тип наконечника и прочее. Конечно, из лука можно убить человека. Ведь лук на протяжении многих тысяч лет использовался как оружие, ведь его первое и основное предназначение – охота, а в последствии и оружие в войнах.
В этот раз я решила развлечь вас рассказом о различных экспериментах с луками и стрелами.Все мы большие дети. Так что если дать нам волю, мы будем рады испробовать и поломать всё вокруг. Мне дали эту самую волю. И вот что из этого получилось.

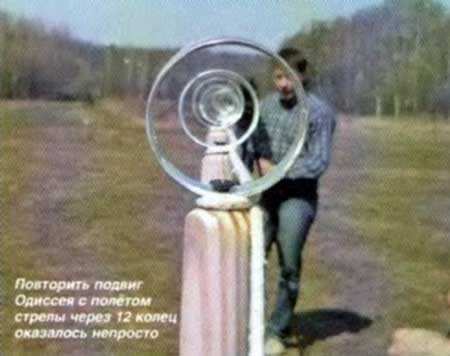

Сначала мы по ниточке выстроили в один ряд 12 небольших колец, прикреплённых на одинаковых вколоченных в землю палках. Однако, повторить подвиг оказалось не так-то просто. Две попытки — две загубленные карбоновые стрелы. Надо было что-то предпринять. Казалось бы, у блочного лука траектория полёта стрелы больше всех остальных луков приближена к прямой линии, параллельной земле. Но нет. Стрела никак не хотела вылетать с задуманного нами расстояния ровно. И тут нас осенило. Наименьший изгиб в полёте стрелы происходит в её начале. Следовательно, выстреливать надо с как можно ближнего расстояния. И точно. Третья же стрела победоносно пролетела все 12 колец. Подвиг Одиссея на современных луках повторён.

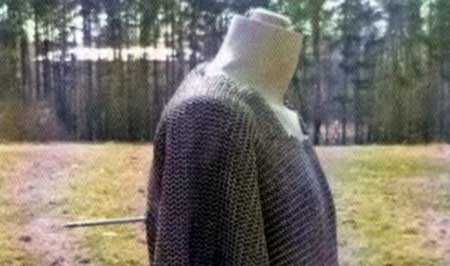

Дальше — ещё интереснее. Решили мы погрузиться и прошлое и проверить, сможет ли традиционный лук лонгбоу пробить кольчугу насквозь.Где мы доставали тяжёлую реконструированную кольчугу — это отдельная история. Но факт того, что кованый алюминиевый наконечник на деревянной стреле вошёл в пластмассовое тело манекена, на котором она располагалась, отрицать нельзя. Да иначе быть и не должно — кольчуга раньше была предназначена не для защиты от стрел, а от ударов меча. «Труп», — в один голос провозгласили все присутствующие после выстрела.
Ту же задачу поставили перед блочным луком. Сомнений не было. Но «стрельнуть» хотелось, раз уж можно. Просто ради интереса. Стрела прошла практически насквозь, пробив и переднюю, и заднюю часть кольчуги.

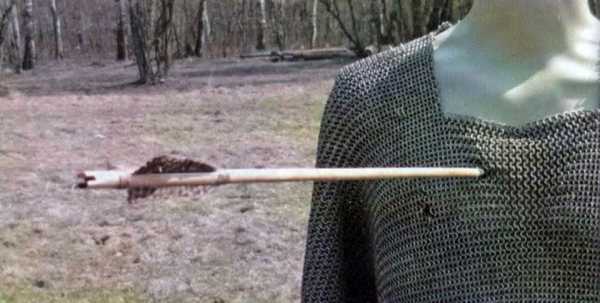

Решили выдвинуть серьёзную современную замену историческим железкам — манекен облачили в бронежилет. После первого выстрела из лонгбоу бедной подопытной кукле не повезло опять — сработал человеческий фактор. Наш лучник немного промахнулся и попал в плечо, там, где бронежилета не было. «Ранение», — уже не сдерживали мы свои улыбки. Вторая попытка получилась более удачной. Для нас. Но не для наконечника стрелы — он просто-напросто погнулся. А вот на бронежилете осталась только маленькая царапинка.

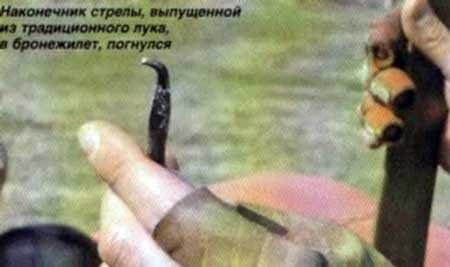

Итак, на очереди то, ради чего мы здесь собрались. Основной вопрос — пробьёт ли блочный охотничий лук бронежилет? Долго томить вас не буду. Бронежилет пробит, но тело манекена даже не поцарапалось. Как так получилось?
Было сделано два выстрела из блочного лука фирмы Bowtech. Первый пришёлся на самый верх «грудной клетки» нашей пластмассовой куклы, в самый край кевларового пакета. И стрела, соскользнув с границы пакета, пробила чехол жилета там, где не было защиты.
Задача опять была не выполнена. Мы так и не поняли — пробьёт или нет. Решили попробовать ещё. На этот раз лучник прицелился почти в середину. Стрела, попав в защитный пакет, отлетела. При этом у неё отскочил хвостик, потерялся наконечник и, что больше удивило, пара перьев. А на бронежилете образовалась небольшая дырка, как с передней, так и задней стороны кевлара. Но с внутренней стороны она была незначительная, так что всё-таки бронежилет бы спас.
Хотя… столько всяких поправок было. Наши лучники не ставили задачу попадать в «сердце» манекена или чётко в середину бронежилета. Они просто стреляли. И. как оказалось, стрелы пробивали нашего «пластмассового друга» именно в тех местах, где бронежилета не было. И, между прочим, не специально. Так что даже в нем я бы не стала заходить за ограды на летнем поле, где любители стрельбы из лука
www.archery-sila.ru
