Сталь 8 – Сталь 08 — расшифровка марки стали, ГОСТ, характеристика материала

К примеру, в составе У8 их отсутствие гарантирует наличие однородной структуры, стали этого типа хорошо обрабатываются сваркой ковкой. Именно поэтому эти сплавы входят в состав дамасских сталей. Но, необходимо помнить и о том, что отсутствие карбидов усложняет процесс термической обработки. В частности, изменение оптимальной температуры закаливания на несколько градусов, приводит к снижению механических свойств, а именно прочности и вязкости.

Важное значение придаётся и предварительной термообработке. Ее задача оптимизировать структуру непосредственно перед закалкой. Надо отметить, что стали марки У8 и ее аналоги обладают низкой прокаливаемостью и в следствие очень чувствительны к длительности времени задержки охлаждения.

В 1997 в нашей стране был разработан и введен в действие ГОСТ Р 51015-97. Он разделяет все ножи на две большие группы:

• хозяйственные;
• бытовые.

К первой группе относят изделия, которые применяют для работы с хлебом, овощами. Ко второй группе относят ножи, предназначенные для обработки мяса. В эту же группу входят изделия, предназначенные для туристов и пр.

В этом же документе определён материал, из которого производят ножевую продукцию — это У8А или У10А. Индекс «А» обозначает, что это стали повышенного качества, в них понижено содержание фосфора и серы. В качестве заготовок применяют прутки и полосы из сталей У8А.

ГОСТ определяет, что твёрдость поверхности должна быть на уровне 49 по HRC, но вместе с тем допускается и производство ножей с твёрдостью поверхности 41,5 HRC.

Стали группы У8 позволяют выдержать параметры, определённые в ГОСТ Р 51015-97.

Бесспорно, кроме, описанного материала допустимо и применение других стальных сплавов, например, 40Х13 или 65Х13. Использование этих сплавов позволяет получить ножи с высокой прочностью и стойкость коррозии. Но использование сталей подобного рода позволяет получением продукции у которой, высокая прочность, стойкость к затуплению, разумеется, при использовании ножей по назначению. Но при резком ударном воздействии возможно получение сколов или трещин на теле клинка. Наличие большого количества легирующих элементов может привести к повышению хрупкости клинка.

Ножи, выполненные из семейства У8 практически не имеет легирующих компонентов, в ГОСТ определено то, что наличие хрома не должно превышать 0,2%, никеля и меди не более 0,25%

Плюсы

К плюсам стали марки У8, которая определена ГОСТ Р 51015-97, как основная для производства хозяйственных и бытовых ножей, можно отнести следующее — после проведения термической обработки, она приобретает достаточную прочность и твёрдость поверхности, достаточной для обеспечения остроты ножа на длительный срок эксплуатации. Острие клинка можно относительно легко заправить, то есть для этого можно использовать обыкновенные абразивные бруски. Такой нож сложно сломать при ударе.

Минусы

Но несомненный минус  — низкая стойкость к воздействию коррозии. Другими словами, ножи, произведенные из У8 требуют постоянного ухода. То есть, после работы лезвие необходимо протереть насухо, а лучше нанести слой защитного средства, например, какого-нибудь масла.

Рейтинг: 4.5/5 — 2 голосов

prompriem.ru

У8 сталь: характеристики и расшифовка, применение и свойства стали

Сварка стали У8

Возможна кузнечная сварка – процесс неразъемного соединения нагретых кусков металла с применением внешнего давления.

Форма поставки стали У8

Поставляется в виде кованых полос, горячекатаного круга, квадратов и кругов кованых, листов.

Область применения

Используется в основном для производства инструментов, эксплуатация которых не требует разогревания режущего края: фрезы, топоры и стамески, зенковки, пилы и долота, кернеры, отвёртки, кусачки, плоскогубцы и пр.

Применение стали У8 с учётом характеристик и свойств

Данную сталь применяют, как незаменимое сырьё для изготовления инструментов, эксплуатация которых не требует нагрева. Это пневматические, деревообрабатывающие, слесарно-монтажные инструменты — кернеры, кусачки и отвертки, ролики, плоскогубцы, фрезы, детали часовых механизмов и пружины, пр. Все эти изделия требуют специальной термообработки, чаще всего по индивидуальной технологии.

Аналоги стали У8

Инструменты из стали У8 и виды их термообработки

Данная сталь очень чувствительна к виду проведения обработки, поэтому единые рекомендации отсутствуют. Молотки слесарные из стали У8 подвергают закалке в области бойка и хвоста. Нагревание осуществляют в ванне — соляной или свинцовой. Отпуск при 260-340 °С 30-40 мин.

При производстве пневматических инструментов закалке подвергается рабочую часть – хвост, а нагревание всего инструмента противопоказано. Отпуск выполняют в зависимости от необходимой твёрдости рабочего сектора (индивидуально для разных инструментов).

Для зубил, крейцмейселей, пробойников отпуск ведут в режиме 240 °С -270 °С при выдержке до 40 мин. А для бойков, выколотков – 270 °С -300 °С. При закалке долота для станков из У8, У9, 65Х участки перехода от тонкой области к толстой, и стенки отверстия выполняют на малую степень твёрдости. Этого достигают, ведя прерывистую закалку в водной среде. Хвостовой участок закалке не подвергают. Стамески и долота плотничьи и столярные нагревают под закалку в печах-ваннах на длину 60-80 мм. Хвостовой участок закалке не подлежит.

metal.place

Сталь 08ПС — характеристики, расшифровка

На практике применяют множество конструкционных углеродистых сталей — это и Ст5, и Ст10, но мы рассмотрим характеристики стали 08ПС.

Химический состав

Сталь марки 08ПС относят к конструкционным углеродистым сталям. Химический состав регламентируется ГОСТ 1050 — 88. В нем определена массовая доля элементов, входящих в состав сплава 08ПС, данные приведены ниже:

• углерод от 0,05 до 0,11%;
• кремний от 0,05 до 0,17%;
• марганец от 0,35 до 0,65%;
• хром не более 0,10%.

Расшифровка

Название стали 08ПС расшифровывается следующим образом:

• 08 количество углерода;
• пс — показатель раскисления стали, в данном случае — полуспокойная.

Существует три типа раскисления, то есть удаления кислорода. Полуспокойная сталь занимает промежуточное положение между кипящей и спокойной, при этом она содержит в себе все положительные свойства материалов, подвергнутых раскислению другими способами.

Свойства

В целом этот материал показывает хорошие прочностные характеристики и параметры твёрдости. К положительным чертам 08ПС можно отнести и то, что она совершенно спокойно под воздействием различных нагрузок. Если она не превышает определённые пределы, то изделие сохраняет свою первоначальную форму. Но надо отметить, что оно, может, на некоторое время деформироваться с последующим восстановлением. На период восстановления изделие будет находиться в напряжённом состоянии.

Выбирая этот материал необходимо помнить о том, что у любого материала существует предел текучести, преодолевая который сталь выходит из упругой деформации и начинает разрушаться.

Марка 8ПС обладает хорошей свариваемостью. Для сварочных операций можно использовать любые существующие технологии. Но надо учитывать то, что после термической обработки детали, изготовленные из этого сплава нельзя использовать для сварных конструкций.

Аналоги

Выбирая сталь 8ПС для изготовления конструкций проектировщик должен помнить, что ее всегда можно заменить ее ближайшим аналогом — марка 08. Существуют и зарубежные аналоги:

• США — А620;
• Германия — DC01;
• КНР — 08F.

Выбирая в качестве заменителя импортные материалы, необходимо помнить о том, что в комплект поставки должны входить и соответствующие сертификаты, подтверждающие качество материала и его соответствие ГОСТ.

Сортамент стали 8ПС

Предприятия металлургического комплекса нашей страны выпускают следующие виды изделий:

• прокат и фасонный, и сортовой — ГОСТ 1088;
• пруток, в том числе и калиброванный — 10702;
• лист, полоса — ГОСТ 4041, ГОСТ 1577.

Термическая обработка

Термообработка материала улучшает его качественные характеристики, при этом нет необходимости в добавлении в расплав других веществ. После этой операции повышается прочность сплава. Иногда ее применяют для деталей, которые будут использованы в несущих конструкциях. Для термообработки стали марки 08пс применяют закаливание, отпуск, отжиг.

Первая операция обеспечивает получение необходимой твёрдости. После закаливания детали можно охлаждать в любой среде (водной, масляной и пр.).

Для устранения напряжений, возникающих во внутренней структуре металла, применяют отпуск. После проведения операции изделия из стали 08пс получают большую твердость и прочность. Для выравнивания внутренней структуры и устранения ненужной пластичности сплав подвергают отжигу.

Механическая обработка

Для получения деталей из проката, изготовленного из стали 08ПС, имеет смысл выполнить очистку поверхности от окалины, следов масла и прочих загрязнений. Для этого можно использовать как щётки с металлической щетиной, так и средства малой механизации, например, УШМ (Болгарка).

На заготовительных участках предприятий, применяющих металлопрокат из 8ПС, устанавливают гильотинные ножницы, пилы Геллера, пресс — ножницы и прочее оборудование, позволяющее выполнять раскрой проката как листового, так и профильного.

Технологические свойства этого материала позволяют применять его для изготовления деталей применяя методы гибки. Ее можно выполнять как с помощью ручных гибочных станков, так и специальных станков.

Для механической обработки заготовок из стали этой марки нет необходимости применения специального инструмента. Ее можно обрабатывать с использованием твердых сплавов типа Т15К6.

Применение

Характеристики марки 08ПС позволяют применять ее в различных отраслях при создании различных машин и механизмов. Она предназначена для производства таких деталей, как:

• вилки;
• шайбы;
• труб различного диаметра и толщины стенок.

Некоторые детали, после изготовления подвергают дополнительной химико — термической обработке.

Сталь 8ПС можно назвать типичным представителем конструкционных углеродистых сталей.

Рейтинг: 0/5 — 0 голосов

prompriem.ru

расшифровка, химический состав, характеристики и область применения

Для изготовления различных инструментов были разработаны инструментальные стали. В отличие от других сплавов они обладают высокой износостойкостью, твердостью и прочностью, а также достаточным уровнем вязкости. Все стали, относящиеся к этой группе, можно охарактеризовать содержанием углерода не менее 0,7%. Именно этот компонент отвечает за многие эксплуатационные качества. В этом материале рассмотрим сталь У8 (характеристики, особенности состава и применения) и модифицированный вариант У8а.

Расшифровка сплава

При рассмотрении того, как проводится у8а расшифровка стали, отметим, что в различных странах применяются разные стандарты обозначения. Обозначение материала У8 или У8а проводится согласно стандартам ГОСТ:

1. Буква «У» указывает на принадлежность материала к группе инструментальных сталей. Подобный символ не указывает на какой-либо компонент или свойство.
2. Следующая цифра в десятичной форме указывает на концентрацию основного компонента — углерода. В рассматриваемом случае концентрация 0,8%.
3. Если проводить расшифровку У8а, то следует учитывать, что буква «А» указывает на повышенное качество, которое достигается путем исключения из состав различных вредных примесей или снижения их концентрации.

В маркировке отсутствуют другие обозначения веществ, но в химическом составе присутствует довольно большое количество различных примесей. Примером можно назвать кремний и марганец. Кроме этого, есть и вредные примеси, к примеру, фосфор и сера, от концентрации которых зависит качество стали. С повышением концентрации вредных примесей ухудшаются эксплуатационные качества материала, теряется прочность и твердость.

Основные характеристики

У8а (характеристики и применение всегда взаимосвязаны), как ранее было отмечено, относится к группе инструментальных сталей. При ее производстве не проводится легирование состава, что снижает стоимость материала. К основным свойствам можно отнести:

1. Высокую прочность и твердость. Для того чтобы изготавливаемые инструменты служили на протяжении длительного периода без проведения заточки, материал должен обладать высокой прочностью и твердостью.
2. Теплостойкость. Во время механической обработки из-за возникновения трения структура металла нагревается. Слишком быстрый и сильный нагрев становится причиной повышения пластичности и перестроения кристаллической решетки. Теплостойкость определяет то, что инструментальная сталь даже при длительном трении не нагревается, а при нагреве не теряет свою прочность и твердость. У рассматриваемых сталей она относительно невысокая.
3. Низкую восприимчивость к процессу приваривания и прилипания. При обработке из-за слишком высокой подачи соприкасающиеся металлы могут взаимодействовать. Прилипание становится причиной снижения качества получаемого изделия.
4. Устойчивость к образованию трещин. Нередко встречается ситуация, когда на момент обработки возникает вибрация или ударная нагрузка. Подобное воздействие часто становится причиной образования микротрещин в структуре металла, которые становятся причиной существенного повышения показателя хрупкости.
5. Достаточный уровень вязкости. Если изготавливаются инструменты, которые при эксплуатации будут подвержены ударам, то уделяется внимание показателю вязкости.

Инструментальные стали из-за своих основных эксплуатационных характеристик зачастую применяются при изготовлении режущих инструментов, но также подходят для изготовления деталей измерительных приборов. При необходимости можно повысить некоторые характеристики путем проведения термической обработки. Ковка проводится при температуре около 1000 градусов Цельсия, процесс охлаждения проводится на открытом воздухе.

Область применения

Сталь У8а применяется в большинстве случаев для получения рабочей поверхности режущих инструментов. Несмотря на относительно высокую устойчивость к температуре, этот металл применяется в большинстве случаев для изготовления инструментов, которые не нагреваются на момент эксплуатации. Примером можно назвать:

1. Зубила.
2. Стамески.
3. Пилы.
4. Колуны.
5. Топоры.
6. Молотки.

Сегодня У8 и У8а нашли применение в сфере производства слесарно-монтажных инструментов. Как ранее было отмечено, металл предназначен не только для изготовления инструментов, но и различных износостойких деталей. Пружины, ролики, простейшие калибры могут изготавливаться при применении подобной стали.

Еще одна распространенная область применения металла — изготовление штампов для холодной высадки. Подобная инструментальная сталь подходит для изготовления штампов по причине высокой прочности и ударостойкости.

Как показывают результаты проводимых тестов, при нагреве У8 и У8а быстро начинает терять свою прочность и износостойкость. Поэтому сегодня при изготовлении резцов и фрез они практически не применяются.

tokar.guru

Сталь AUS-8 — характеристики, плюсы, минусы для ножей

Все больше и больше сталей изготавливают под более специфические нужды. Так произошло и с японской сталью AUS-8. Ее главное назначение — изготовление ножей и клинков. Производству уже около ста лет, но благодаря характеристикам, она до сих пор не потеряла своей актуальности.

Общие сведения

Сталь AUS-8 представляет собой высоколегированный сплав повышенной твердости. Химический состав сталей регулируется японским стандартом. Согласно ему химический состав сплава содержит следующие элементы:

• Углерод (0,7-0,75%). Задача данного элемента — связать свободные молекулы железа, тем самым упрочнить их. Естественно, чем больше количества углерода в составе, тем твердость и прочность выше. Но с переходом определенной границы прочность постепенно начинает переходить в хрупкость. В стали марки AUS-8 этот баланс выдержан. Но стоит отметить, что такое большое количество углерода отрицательно влияет на пластичность и, соответственно, технологичность сплава.
• Кремний (1,0-1,1%). В AUS-8 кремний выступает как раскислитель, т. е. он выводит молекулы кислорода из сталей. Благодаря этому уменьшается химическая ликвация, что благоприятно влияет на механические свойства сталей. Помимо этого стоит заметить, что при таком увеличении прочности сталь не теряет своих пластичных свойств.
• Марганец (0,5-0,6%). Марганец так же как и кремний очищает сталь от вредных примесей: кислорода, серы и фосфора. Он улучшает качество поверхности сталей и придает им дополнительное сопротивление воздействию механической нагрузки.
• Молибден (0,1%) и ванадий (0,1%). Сами по себе эти элементы относятся к группе тугоплавких металлов, что означает обладание ими высокой температуры плавления. По этой причине они положительно влияют на жаропрочность, т.е. сохранение ее механических характеристик при повышении температуры. Но их количество в составе AUS-8 слишком мало, чтобы как-то значительно повлиять на ее свойства.
• Хром (13,0-14,5%). Хром, как легирующий элемент, имеет для стали одну из главных ролей. Он повышает такие показатели сплава как жаропрочность, коррозионностойкость и усиливает эффект от проведения термической обработки. Также хром положительно влияет на сопротивление стали абразивному износу.
• Сера (0,02%) и фосфор (0,02%). Это — вредные примеси. Их попадание в состав крайне нежелательно, но неизбежно. Причина этому — несовершенство химического состава лигатур и шихты, из которых выплавляется сталь. Превышение их количества допустимых норм значительно вредит механическим характеристикам нержавейки. Особенно это касается серы. Помимо всего, она способствует появлению трещин при термической обработке сплава.

Аналоги

Как уже было сказано ранее, AUS-8 – продукт японской металлургии. Но в мире существует множество аналогов данного материала, обладающих схожим как химическим составом, так и механическими характеристиками. Среди них стоит выделить следующие:

• 95Х18 — Россия.
• Steel z100CD17 — Франция.
• Steel 440B – соединенные штаты Америки.
• 1.4125 — Германия.
• Н18 — Польша.





Физические свойства

Удельный вес AUS-8 составляет 7750 кг/м3. Процесс плавления начинается при температуре 1550 градусов. Полный переход твердых частиц в жидкую фазу происходит при 1660 С.

Сталь достаточна упруга. Модуль Юнга равен 2 000 000 кг/см2. В силу этого, сталь хорошо сопротивляется воздействию ударных нагрузок. Ударная вязкость при этом составляет 12-18 кДж/м2.

Сталь достаточно хорошо накапливает тепло. Ее коэффициент удельной теплоемкости равен 485 Дж/кг*градус. Теплопроводность при температуре 20 ºС составляет 24 Вт/м*градус. Увеличение температуры способствует расширению материала. При повышении на 100 ºС ее линейный размер изменяется на 11,8 мкм.

AUS-8 не предназначена для передачи электрического тока. Ее значение электросопротивления слишком высокое для этого и составляет 250 МОм*м.

Характеристика коррозионной устойчивости

Наличие хрома делает сталь невосприимчивой к среде с кислотностью ph=4,3-4,8. Также на поверхности не образуется следов коррозии при длительном воздействии воды. Данная нержавейка показывает удовлетворительную коррозионную стойкость при взаимодействии с 3%-ми щелочными растворами.

Не вступает в химические реакции с органическими соединениями. Устойчива к коррозии при работе со средствами санитарной обработки.

Проникновение кислорода вглубь газа начинается при температуре 600 ºС. Водорода — 500 ºС.





Механические свойства

Главной особенностью стали является ее высокая твердость. В зависимости от проведенной термической и механической обработки она может достигать значения в 60 единиц по шкале Роквелла.

Вторая особенность — повышенная прочность. Разрушение сплава происходит только при нагрузке свыше 770 МПа. Процессов деформации не наблюдается при этом вплоть до 600 МПа, что выглядит удивительно, если посмотреть на аналогичные показатели других легированных сталей.

Также AUS-8 хорошо показала себя при работе в условиях циклической знакопеременной нагрузки. Она способна выдержать 6 000 000 циклов при воздействии на усилия в 700 МПа.

Но такие повышенные прочностные характеристики сильно «бьют» по пластичным свойствам. Относительное удлинение при растяжении составляет всего 15%, а относительное сжатие 30%.

Технологические особенности

Высокое содержание углерода делает сталь AUS-8 полностью несвариваемой. Сварные швы сильно уступают по прочностным свойствам цельному металлу и трескаются при воздействии на них ударной нагрузки. Также сталь флокечувствительна и склонна к образованию отпускной хрупкости.

AUS-8 обрабатывается только давлением при достаточно высоких температурах, которые колеблются в пределах 950-1100 ºС. Таким образом из материала получают прокаты в виде листов и полос.

Наибольшее значение механических свойств соответствует термообработке, включающей в себя закалку и отпуск. Закалка заключается в нагреве до температуры 1050 ºС с последующим резким охлаждением в масле. Твердость в таких условия достигает значения в 65 HRC.

Такая сталь хоть и имеет высокую твердость, но обладает внутренней неравномерной напряженностью. Для ее выравнивания применяют низкий отпуск. Твердость немного уменьшается, но зато повышается сопротивление сплава воздействию ударных нагрузок. Отпуск представляет собой нагрев до 150 ºС с дальнейшим охлаждением на воздухе.

Применение

Как уже было заявлено в начале статьи, основное назначение стали марки AUS-8 – это производство клинков для ножей. Клинки из AUS-8 хорошо себя зарекомендовали себя среди поклонников холодного оружия, хирургов и обычных обывателей, использующих ножи в быту.

Ножи из AUS-8 отличаются следующими свойствами и плюсами:

• Легкая шлифовка и полировка. Для осуществления данных операций не требуется наличие особых навыков и большого опыта.
• Плюсом будет то, что при соблюдении требуемых условий эксплуатации нож из AUS-8 способен держать заточку вплоть до 3-х месяцев.
• В силу высокой поверхностной твердости сталь обладает устойчивостью к выкрашиванию.
• AUS-8 имеет высокое значение ударной вязкости. В связи с этим ее используют для изготовления крупных клинков: топоры, мачете и прочее.
• Простая технология термической обработки по сравнению с другими сталями для изготовления ножей.
• При продолжительном воздействии (от 7 дней) на нож воды на клинке появляются следы точечной коррозии —  это является минусом ножей.
• Сильная зависимость твердости от качества проведения термообработки.

Оцените статью:

Рейтинг: 5/5 — 1 голосов

prompriem.ru

Сталь 08ПС: характеристики, расшифровка, применение

Довольно большое распространение получили конструкционные углеродистые стали, которые могут использоваться для получения несущих элементов высокой прочности. Примером можно назвать сталь 08ПС. Она характеризуется высокими эксплуатационными характеристиками, повысить которые можно путем проведения термической обработки.

Сталь 08ПС

Химический состав и характеристики

Количество всех элементов в составе регламентируется ГОСТом 1050-88. Именно поэтому при маркировке указывается массовая доля только углерода. Состав следующий:

1. Концентрация углерода может варьировать в пределе от 0,05% до 0,11%. Этот элемент определяет твердость поверхностного слоя и прочность структуры, а также степень свариваемости 08ПС. При термической обработке происходит перестроение структуры, которая становится более плотной.
2. В состав добавляется и кремний, массовая доля которого от 0,05% до 0,17%. Он также определяет основные характеристики 08ПС.
3. Марганец также считается основным химическим веществом, которого около 0,35-0,65%.
4. Хром в большинстве случаев включается в состав для придания коррозионной стойкости. Углеродистая конструкционная сталь при длительной эксплуатации при высокой влажности покрывается коррозией по причине низкой концентрации рассматриваемого легирующего вещества, массовая доля составляет 0,1%.

Скачать ГОСТ 1050-88

Физические свойства стали 08ПС

Химический состав стали 08ПС характеризуется наличием вредных химических элементов серы и фосфора, повышение концентрации которых приводит к снижению прочности и твердости поверхности.

В целом марка стали 08ПС показывает хорошие прочностные характеристики и твердость.

К ее преимуществам можно отнести следующие моменты:

1. Созданные несущие элементы при применении подобной марки могут выдерживать различные нагрузки. Если оказываемая нагрузка выдерживается в требуемом диапазоне, то изготовленные детали сохраняют свою форму.
2. Предел текучести достаточно высокий, за счет чего металл может выдерживать упругую деформацию.
3. Марка 08ПС характеризуется высокой свариваемостью. Для проведения сварочных операций могут применяться самые различные технологии. Однако, после термической обработки провести сварку элементов не получится, что связано с насыщением поверхностного слоя углеродом. Этот вещество существенно снижает степень свариваемости материала.

При необходимости можно существенно повысить эксплуатационные характеристики металла путем термической обработки.

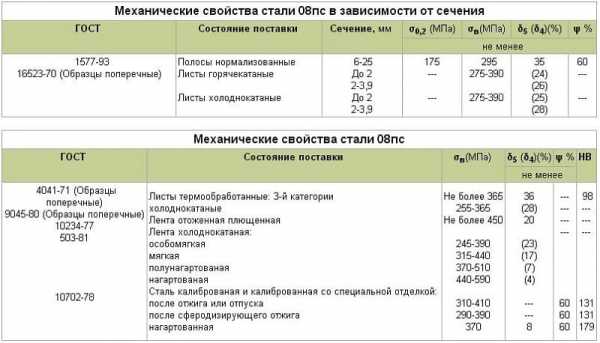

Механические свойства стали 08ПС

Среди особенностей ее проведения можно отметить следующие моменты:

1. При проведении термической обработки нет необходимости добавлять другие химические вещества для повышения эксплуатационных характеристик.
2. После закалки существенно повышается прочность плава. Часто подобную обработку проводят для получения несущих конструкций, которые рассчитаны на воздействие высоких нагрузок.
3. Наиболее распространенными типами термической обработки можно назвать закалку, отпуск и отжиг. Отпуск проводится для устранения напряжений, которые возникают внутри сплава. Отжиг выравнивает внутреннюю структуру и устраняет слишком высокую пластичность сплава 08ПС.
4. Уделяется внимание тому, как проводится охлаждение заготовки. Для этого может использоваться масло или вода. Стоит учитывать, что масло существенно повышает качество металла, исключает вероятность появления серьезных дефектов по причине неравномерного охлаждения.

Для выполнения термической обработки требуется специальное оборудование, которое может разогревать сплав до нужной температуры и поддерживать ее на протяжении требуемого периода.

Расшифровка

При маркировке могут применяться определенные стандарты, которые позволяют определить основные эксплуатационные характеристики металла. Сталь 08ПС (ГОСТ применяется для обозначения металла, производимого на территории стран СНГ) расшифровывается следующим образом:

1. 08 указывает на количество углерода — 0,8%. Основные качества 08ПС зависят именно от этого химического элемента. Поэтому он указывается при маркировке материала
2. СП говорит о степени раскисления сплава, в рассматриваемом случае она полуспокойная.

Расшифровывается Ст08ПС как конструкционный углеродистый металл. Он может характеризоваться тремя степенями раскисления. Довольно большое распространение получил полуспокойный металл, который характеризуется положительными качествами кипящих и спокойных сплавов. Расшифровка в этом случае не позволяет определить концентрацию других химических веществ, их количество регламентируется ГОСТом.

Назначение и применение стали 08ПС

Углеродистая сталь 08 ПС характеризуется свойствами, которые определили крайне обширную область ее применения. Марка 08ПС может применяться при изготовлении следующих деталей:

1. Шайбы.
2. Вилки.
3. Трубы различного предназначения.

Лента монтажная

Рулон оцинкованный

Для повышения эксплуатационных характеристик проводится дополнительная химико-термическая обработка. Она предусматривает внесение различных химических элементов в поверхностный слой, за счет чего повышается прочность, коррозионная стойкость и другие качества. Повысить твердость поверхностного слоя можно путем закалки, а прочность за счет отпуска и отжига.

Зарубежные аналоги материала

Сталь 08 ПС обладает свойствами, которые характерны многим другим сплавами. Наибольшее распространение получили следующие аналоги:

1. В США выпускается марка А620.
2. В Германии встречается сталь DC
3. Китайские компании выпускают металл 08F, который характеризуется схожими качествами.

При выборе материала нужно уделить внимание сертификату качества. Зарубежные аналоги обходятся намного дороже отечественных предложений.

Шрипс из стали 08ПС

В продажу поставляются заготовки самого различного типа. Примером назовем пруток и фасонный, сортовой прокат. Кроме этого, на производственные площадки поставляются листы и полосы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru
