Спусковые устройства «Краб» и «Полукраб» | Паспорта изделий старого образца | Документация | KROK™

ПАСПОРТ
Спусковые устройства «Краб» и «Полукраб»

1. Общие сведения

Спусковое устройство «Краб» (далее СУ) предназначено для спуска по одинарной или двойной веревке.

Спусковое устройство «Краб» изготавливается из стали в двух модификациях: собственно «Краб» и его «половинка» — «Полукраб» — устройство для спуска по одинарной верёвке.

Используется с веревками практически любых диаметров. Не крутит верёвку. При необходимости для спуска возможно использовать стальной трос.

Из-за повышенной стойкости к истиранию охотно применяется в промышленном альпинизме. Ведь в промальпе скоростные спуски незачем, а вот стойкость устройства к абразиву на рабочих верёвках очень важна. Высокая прочность устройства и его возможность работать с тросовым снаряжением делают возможным применение СУ «Краб» (или «Полукраб)» и в подразделениях спасателей МЧС.

2. Технические характеристики и принцип работы

Спусковое устройство «Краб» представляет собой два параллельных ряда по три цилиндрических фрикциона в каждом, расположенных на одной стальной плите. Каждый ряд фрикционов имеет предохранительную планку-замок, предотвращающий соскакивание тормозной верёвки с фрикционов. Планки могут откидываться в сторону для возможности заправки верёвки в устройство, а в закрытом состоянии фиксируются крепёжными карабинами.

В ручных устройствах, к которым принадлежат все модификации такого типа «спусковух», коэффициент трения зависит от того, каким образом заправлена верёвка в спусковое устройство, какой угол обхвата устройства нижним (опорным) концом рабочей верёвки и с каким усилием человек натягивает веревку ниже спускового устройства.

Принцип работы спускового устройства «Краб» основан на использовании силы трения, которая создаётся при движении рабочей верёвки заправленной «змейкой» вокруг цилиндрических фрикционов спускового устройства при осуществлении спуска.

Спускающийся контролирует (и регулирует) скорость спуска и усилием торможения нижнего конца верёвки опорной рукой с одной стороны, и увеличением либо уменьшением угла обхвата «нижнего» (или последнего) задействованного фрикциона нижним концом верёвки.

Прочность и эксплуатационные характеристики соответствуют требованиям стандарта ДСТУ EN 341:2006 «Индивидуальные средства защиты от падения с высоты. Устройства для спуска».

Максимальная нагрузка: 25 кН
Покрытие — порошковая краска
Размер, мм:
- «Краб» — 165×185×45
- «Полукраб» — 77×200×45
Вес, г:
- «Краб» — 1300
- «Полукраб» — 635

3. Правила использования и рекомендации по эксплуатации

Для подготовки устройства к работе необходимо:

Повернуть откидывающиеся перекладины в сторону.
Заправить веревку в спусковое устройство согласно предлагаемого варианта заправки веревки.
Посредством карабина с закрывающейся муфтой зафиксировать планку через отверстия в планке и плите устройства и присоединить СУ к лямочному поясу (страховочной системе) спускающегося либо к анкерному устройству для осуществления спуска другим лицом.
СУ готово к работе.

Во время спуска отпускать рукой нижний конец веревки, либо оставлять его не зафиксированным ЗАПРЕЩАЕТСЯ!

Для обеспечения безопасности при случайной потере опорной рукой нижнего конца верёвки необходимо использовать устройство только совместно с самозатягивающимися страховочными узлами (например, Прусик) или зажимами, установленными выше спускового устройства!

Из-за опасности оплавления верёвки СТАЛЬНЫЕ спусковые устройства НЕ ИСПОЛЬЗОВАТЬ для затяжных спусков при скорости более чем 3 м/с!

ВНИМАНИЕ! Работа со специальным снаряжением без подготовки ОПАСНА!

Спусковое устройство «Краб» позволяет работать на двойной верёвке. Поочерёдно протравливая одну из них — спускаться зигзагообразным маятником. Применяется, в основном, при выполнении работ методом промышленного альпинизма.

Наличие выступов обеспечивают дополнительную надёжность фиксации верёвки при вынужденной длительной остановке при спуске и при необходимости иметь свободными две руки. Для фиксации спускового устройства на веревке необходимо нижний конец веревки обернуть вокруг рожек.

4. Техническое обслуживание и условия хранения

После эксплуатации устройство следует тщательно вычистить и высушить.

Хранить в сухом помещении, оберегать от воздействия агрессивных химических веществ.

При их наличии либо изношенности более чем на 10% от начального размера поперечного сечения эксплуатация спускового устройства ЗАПРЕЩАЕТСЯ!!!

Не реже одного раза в 6 месяцев СУ подлежит испытаниям статистической нагрузкой в 400 кг. Таким же испытаниям подлежат СУ, испытавшие динамический рывок или хранящиеся на складе более 1 года.

Разрешается транспортировать любым видом транспорта при условии защиты устройства от механических повреждений, атмосферных осадков и воздействия агрессивных сред.

5. Гарантии изготовителя

Изготовитель гарантирует сохранение основных характеристик и функционирование спускового устройства при отсутствии механического износа и надлежащем хранении в течении всего срока эксплуатации. Срок службы зависит от интенсивности использования.

Гарантийные обязательства не распространяются на спусковые устройства, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения.

Изготовитель не несёт ответственности за нецелевое или неправильное использование спускового устройства.

6. Свидетельство о соответствии

Спусковое устройство «Краб» и «Полукраб» испытано на прочность в НСЦ «Стандарт» г. Киев.

Продукция имеет сертификат УкрСЕПРО.и является средством индивидуальной защиты от падения с высоты (СИЗ).

Комментирование этой статьи закрыто.

← Спусковое устройство Десантёр «Антипаник» алюминиевый Карабин «Ирбис С» торговой марки «Крок» →

krok.biz

КРАБ

Спусковое устройство «Краб»

(далее СУ) предназначено для спуска по одинарной или двойной веревке.

Из-за повышенной стойкости к истиранию охотно применяется в промышленном альпинизме. Ведь в промальпе скоростные спуски незачем, а вот стойкость устройства к абразиву на рабочих верёвках очень важна. Высокая прочность устройства и его возможность работать с тросовым снаряжением делают возможным применение СУ «Краб» и в подразделениях спасателей МЧС.

Принцип работы спускового устройства «Краб» основан на использовании силы трения, которая создаётся при движении рабочей верёвки, заправленной «змейкой», вокруг цилиндрических фрикционов спускового устройства при осуществлении спуска.

Во время спуска отпускать рукой нижний конец веревки, либо оставлять его не зафиксированным ЗАПРЕЩАЕТСЯ!

Спусковое устройство «Краб» изготавливается из стали в двух модификациях: собственно «Краб» и его «половинка» — «Полукраб» — устройство для спуска по одинарной верёвке.

Спусковое устройство «Краб» испытано на прочность в НСЦ «Стандарт» г. Киев. Продукция имеет сертификат УкрСЕПРО.

Максимальная нагрузка: 25 кН
Покрытие — порошковая краска
Размер: 165×185×45 мм
Вес: 1300 г

ПАСПОРТ изделия

ПРОТОКОЛ результатов испытания на прочность

krok.biz

Спусковое уствойство Полукраб

Спусковое устройство «Полукраб» (далее СУ) предназначено для спуска по одинарной верёвке.

СУ «Полукраб» и в подразделениях спасателей МЧС.

Принцип работы спускового устройства «Полукраб» основан на использовании силы трения, которая создаётся при движении рабочей верёвки заправленной «змейкой» вокруг цилиндрических фрикционов спускового устройства при осуществлении спуска.

Во время спуска отпускать рукой нижний конец веревки, либо оставлять его не зафиксированным ЗАПРЕЩАЕТСЯ!

Спусковое устройство «Краб» изготавливается из стали в двух модификациях: собственно «Краб» и его «половинка» —«Полукраб» — устройство для спуска по одинарной верёвке.

Спусковое устройство «Полукраб» испытано на прочность в НСЦ «Стандарт» г. Киев. Продукция имеет сертификат УкрСЕПРО.

Максимальная нагрузка: 25 кН
Покрытие — порошковая краска
Размер: 77×200×45 мм
Вес: 635 г

rodonit74.ru

8 ка, 9 ка — это не авто, это спусковухи. спусковые приспособления для работы на веревке. часть 2

теперь по заправке веревки в спусковое устройство.

Правила использования и рекомендации по эксплуатации

Для подготовки устройства к работе необходимо:

Повернуть откидывающиеся перекладины в сторону.
Заправить верёвку в спусковое устройство «Решётка».
Посредством карабина с закрывающейся муфтой присоединить СУ к лямочному поясу (страховочной системе) спускающегося либо к анкерному устройству для осуществления спуска другим лицом.
СУ готово к работе.

Наличие выступов обеспечивают дополнительную надёжность фиксации верёвки при вынужденной длительной остановке при спуске и при необходимости иметь свободными две руки. Для фиксации спускового устройства на верёвке необходимо нижний конец верёвки обернуть между рожек верхней (первой) перекладиной и рогомна выступе нижней.

Во время спуска отпускать рукой нижний конец верёвки, либо оставлять его не зафиксированным ЗАПРЕЩАЕТСЯ!

Для обеспечения безопасности при случайной потере опорной рукой нижнего конца верёвки необходимо использовать устройство только совместно с самозатягивающимися страховочными узлами (например Прусик) или зажимами, установленными выше спускового устройства!

ВНИМАНИЕ! Работа со специальным снаряжением без подготовки ОПАСНА!

Появилось новое спусковое устройство «Промальп Федя», аналог СУ «Промальп» Орион-Альп.

Это самоблокирующееся полуавтоматическое спусковое устройство.

Предназначено для спуска по одинарной веревки, обеспечения страховки, организации полиспастов и подъема по веревке!

Для уменьшения нагревания веревки при спуске изготовлен из алюминиево-магниевого сплава.

Диаметр ролика — 50/46 мм.

СУ имеет два отверстия для встегивания карабина. Встегивание в отверстие в шарнирном механизме ролика дополнительно предохраняет веревку от выпадения из устройства.

Размеры:

ширина — 65 мм;
толщина — 25 мм;
высота с ручкой — 175 мм;
высота без ручки — 120 мм.

Вес: 240 г

Технические характеристики и принцип работы

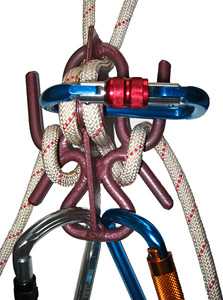

Представляет собой выполненную из стального прута диаметром 10 мм стилизованную под форму паука модификацию двойной шайбы Штихта. Имеет трубчатую защиту от истирания контрольного карабина.

Принцип работы спускового устройства «Паук» основан на использовании силы трения, которая создаётся при движении вокруг тела устройства выходящей из щели рабочей верёвки. При этом сила трения зависит от того,на каком расстоянии от плоскости рабочей щели устройства расположен тормозной карабин (в данном устройстве величина неизменная), какой угол обхвата устройства нижним (опорным) концом рабочей верёвки и с каким усилием человек натягивает веревку ниже спускового устройства.

В СУ «Паук» спускающийся контролирует (и регулирует) скорость спуска усилием торможения нижнего конца верёвки опорной рукой.

Конструкция устройства позволяет использовать одновременно две спусковые веревки, с возможностью раздельной фиксации каждой из них.

Прочность и эксплуатационные характеристики соответствуют требованиям стандарта EN 341 «Устройства для спуска».

Максимальная нагрузка — 1500 кг
Покрытие — порошковая краска
Размер: 120×160×55 мм
Вес: 630 г

3. Правила использования и рекомендации по эксплуатации

Для подготовки устройства к работе необходимо:

Заправить концы веревки в спусковое устройство «Паук» согласно схемы заправки.
Вставить предохранительный карабин с закрывающейся муфтой в трубчатый протектор.
Посредством карабина с закрывающейся муфтой присоединить спусковое устройство «Паук» к лямочному поясу спускающегося либо к анкерному устройству для осуществления спуска другим лицом.

Наличие рожек (лапок паука) обеспечивает дополнительную надёжность фиксации верёвки при вынужденной длительной остановке при спуске и при необходимости иметь свободными две руки. Для фиксации спускового устройства на веревке необходимо нижний конец веревки обернуть вокруг рожек.

Во время спуска отпускать рукой нижний конец веревки, либо оставлять его не зафиксированным ЗАПРЕЩАЕТСЯ!

Для обеспечения безопасности при случайной потере опорной рукой нижнего конца верёвки необходимо использовать устройство только совместно с самозатягивающимися страховочными узлами (например Прусик) или зажимами, установленными выше спускового устройства!

Из-за повышенной стойкости к истиранию охотно применяется в промышленном альпинизме. Ведь в промальпе скоростные спуски не нужны,а вот стойкость устройства к абразивуна рабочих верёвках очень важна.

Из-за опасности оплавления верёвки СТАЛЬНЫЕ спусковые устройства НЕИСПОЛЬЗОВАТЬ для затяжных спусков при скорости более чем 3 м/с!

Спусковое устройство «Паук» позволяет работать на двойной верёвке. Поочерёдно протравливая одну из них — спускаться зигзагообразным маятником. Применяется, в основном, при выполнении работ методом промышленного альпинизма.

ВНИМАНИЕ! Работа со специальным снаряжением без подготовки ОПАСНА!

4. Техническое обслуживание и условия хранения

После эксплуатации устройство следует тщательно вычистить и высушить.

Хранить в сухом помещении, оберегать от воздействия агрессивных химических веществ.

Для безопасной эксплуатации устройство необходимо перед каждым использованием проводить осмотр устройства на наличие механических дефектов, трещин, коррозии, деформации и других повреждений. При их наличии либо изношенности более чем на 10% от начального размера поперечного сечения эксплуатация спускового устройства ЗАПРЕЩАЕТСЯ!!!

Не реже одного раза в 6 месяцев СУ подлежит испытаниям статистической нагрузкой в 400 кг.Таким же испытаниям подлежат СУ, испытавшие динамический рывок или хранящиеся на складе более 1 года.

Технические характеристики и принцип работы

Прочность и эксплуатационные характеристики соответствуют требованиям стандарта ДСТУ EN 341:2006 «Индивидуальные средства защиты от паденияс высоты. Устройства для спуска».

Максимальная нагрузка: 25 кН
Покрытие — порошковая краска
Размер, мм:
- «Краб» — 165×185×45
- «Полукраб» — 77×200×45
Вес, г:
- «Краб» — 1300
- «Полукраб» — 670

3. Правила использования и рекомендации по эксплуатации

Для подготовки устройства к работе необходимо:

Повернуть откидывающиеся перекладины в сторону.
Заправить веревку в спусковое устройство согласно предлагаемого варианта заправки веревки.
Посредством карабина с закрывающейся муфтой зафиксировать планку через отверстия в планкеи плите устройства и присоединить СУ к лямочному поясу (страховочной системе) спускающегося либо к анкерному устройству для осуществления спуска другим лицом.
СУ готово к работе.

Во время спуска отпускать рукой нижний конец веревки, либо оставлять его не зафиксированным ЗАПРЕЩАЕТСЯ!

ВНИМАНИЕ! Работа со специальным снаряжением без подготовки ОПАСНА!

по аналогии идет заправка веревки в спусковое устройство рыбка

Технические характеристики и принцип работы

Представляет собой выполненную из высокопрочного алюминиевого сплава стилизованную под форму букашки модификацию двойной шайбы Штихта. Имеет стальные цилиндрические фрикционы соединённые распорной планкой.

Принцип работы спускового устройства «Букашка» основан на использовании силы трения, которая создаётся при движении вокруг тела устройства выходящей из щели рабочей верёвки. При этом сила трения зависит от того,на каком расстоянии от плоскости рабочей щели устройства расположен тормозной карабин, какой угол обхвата устройства нижним (опорным) концом рабочей верёвки и с каким усилием человек натягивает веревку ниже спускового устройства.

В СУ «Букашка» спускающийся контролирует (и регулирует) скорость спуска усилием торможения нижнего конца верёвки опорной рукой. Закрепление карабина в дальнееот перекладины отверстие позволяет уменьшить силу протравливания веревки и применяется для облегчения работы с двойной веревкой.

Наличие рожек (лапок букашки) обеспечивает дополнительную надёжность фиксации верёвки при вынужденной длительной остановке при спуске и при необходимости иметь свободными две руки. Для фиксации спускового устройства на веревке необходимо нижний конец веревки обернуть вокруг рожек.

Максимальная нагрузка — 2000 кг
Покрытие — порошковая краска
Размер: 85×120×45 мм
Вес: 145 г

3. Правила использования и рекомендации по эксплуатации

Для подготовки устройства к работе необходимо:

Заправить концы веревки в спусковое устройство «Букашка» согласно схемы заправки.
Вставить крепёжный карабин с закрывающейся муфтой в одноиз отверстий СУ.
Посредством того же карабина присоединить спусковое устройство «Букашка» к лямочному поясу спускающегося либо к анкерному устройству для осуществления спуска другим лицом.

Во время спуска отпускать рукой нижний конец веревки, либо оставлять его не зафиксированным ЗАПРЕЩАЕТСЯ!

Для обеспечения безопасности при случайной потере опорной рукой нижнего конца верёвки необходимо использовать устройство только совместно с самозатягивающимися страховочными узлами (например Прусик) или зажимами, установленными выше спускового устройства!

Спусковое устройство «Букашка» позволяет работать на двойной верёвке. Поочерёдно протравливая одну из них — спускаться зигзагообразным маятником. Применяется, в основном, при выполнении работ методом промышленного альпинизма.

ВНИМАНИЕ! Работа со специальным снаряжением без подготовки ОПАСНА!

вот она 9 ка

Варианты работы с девяткой:

Cinch — самый маленький из всех существующих в мире автоблокантов и соответственно самый легкий из них.
Синч — интересное устройство, одной из его особенностей является то, что его можно устанавливать на преднатянутую рапель.
Область применения та же — нижняя динамическая страховка первого номера в скалолазаньи, ну и разумеется миниатюрное спусковое устройство! При весе в 182 грамма,он рассчитанна веревкив диапазоне от 9.4 мм до 11 мм (что, в общем-то перекрывает практически весь спектр наиболее используемых одинарных веревок), при этом имеет очень простую конструкцию и самый легкий ход свободной веревки. В общем, если вес СУ важен, то Cинч — это наилучший выбор!

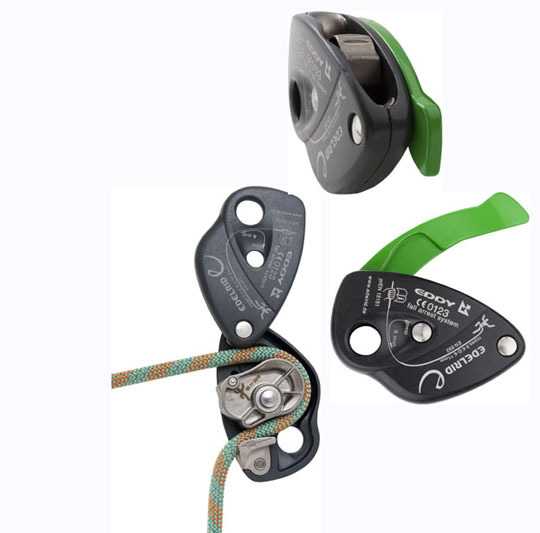

EDDY Edelrid-первая версия. Компания EDELRID Германия. (Образец 2005 года)

Ещё один малоизвестный автоблокант в России — Эдди.
Вес —390 грамм. Рабочая нагрузка —150 кг. Диаметр рабочей верёвки — от 9 мм до 11.4 мм. На веревке защелкивается, т. е. можно снять с карабинаи оставитьна веревке —не слетит. Ручка большая, удобная. Веревку не крутит,т. к. веревка изгибается в одной плоскости (входит сверху, выходит вниз по принципу «решетки» или «Робота»). Спуск плавный. Имеется функция антипаника. После срабатывания антипаника (в т. ч. принудительного) ручка начинает работать в двух направлениях (и вверхи вниз,в среднемположении — стоишь). Очень удобно для спуска груза. При использовании для взаимной страховки веревку не закусывает,в отличииот Гри-Гри,т. е. при выдавании веревки через устройство нет характерного для Гри-Гри защемления верёвки. Есть функция ручного блокирования веревки в устройстве (при ненагруженной веревке). На подъеме идет заметно легче, чем Гри-Гри.
Обратите внимание — заправка верёвки в устройство осуществляется с точностью наоборот от гри-гри!Не путайте!

EDDY Edelrid-новая версия. (Образец 2007 года)-350 грамм.

Ещё одна фирма из Германии, активно продвигающая данный десцендер на рынок под брендом «LORY LO 01»- компания «BORNACK». Вес изделия —366 грамм.

При ближайшем рассмотрении изделия, нетрудно заметить, что оно универсально, то есть — автоблокант удовлетворяет и запросам промальпа и спорта одновременно: CE, EN 341 A, EN 353–2, EN 358, prEN 15151.

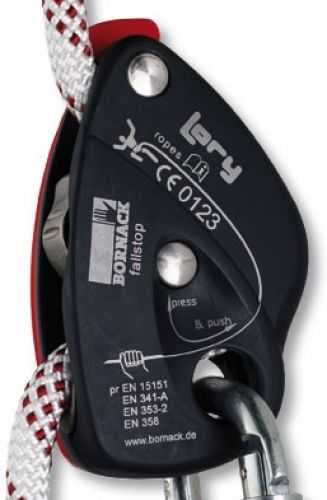

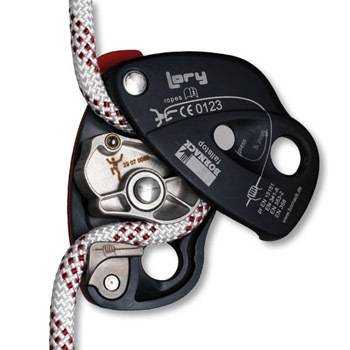

Копия EDDY в словенском варианте — «LORY». (фирма Anthron, Словения) Устройство выпускается в двух вариантах: 1. для промальпа, с функцией «антипаника» 2. для спорта, «облегчённая» версия без шариковых фиксаторов, т. е.,с плавным переходом из одного режима в другой.
Промальп — версия:

Спортивная версия:

В Австралию и Н.З. словенцы поставляют «LORY» в данном цвете:

Камповская версия EDDY — «Axel» (компания CAMP, Италия)(макаронникам было лениво даже цветовую гамму в устройстве поменять, всё-таки словенцы начали выпускать данное изделие гораздо раньше их!)

Версия SIR, выпускаемая чешскими комрадами из Singing Rock

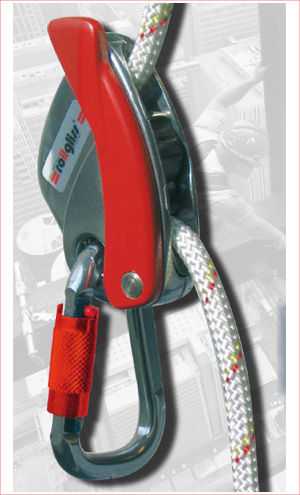

Изделие Rollgliss R250 выпускаемое по патенту во Франции, компанией «PROTECTA»(Capital Safety Group Ltd),т. к.Rollgliss — это зарегистрированная т.марка компании «Rollgliss AG» (Selzach, Швейцария)

EDDY в Японии:

На рынках юго-восточной Азии и Индии «гуляет» контрафактное тайваньское подобие EDDY, именуемое —»ти-джи», вообще безо всяких опознавательных знаков на корпусе и с неизвестным металлом внутри.

Zap-O-Mat
новое облегчённое страховочно-спусковое устройство от Edelrid’а.

Zap-O-Mat — это безусловно первое страховочно-спусковое устройство торможение верёвки в котором, происходит посредством «плавающего» от приложенной нагрузки пера. Работает со следующими диаметрами верёвок — от 8,9 до 10,5 мм включительно. Если нажать зеленую кнопку подъема пера внутрь, то выпускание верёвки из устройства становится удивительно лёгким. Тем не менее (при утопленной внутрь кнопке) при срыве первого номера устройство гарантированно срабатывает и динамично блокируется. То же самое происходит, если Zap-O-Mat используется в качестве спускового ус-ва. Попытка дюльферяющего перейти в состояние свободного полёта будет однозначно остановленно!

Страховочно-спусковое устройство SUM 10 (Испания)
Образец — зима 2006–07 г.г.

Представляю вашему вниманию ССУ SUM10 фирмы Faders.
Вес устройства составляет 260 гр. Работаетс динамическими верёвками от 9,1 мм до 10,5 мм включительно. Представляет из себя некий «коктель» надёрганных технических решений от Trangoи Edelrida. Заправка верёвки в СУ — туннельная (фиксация — «переломом»), а не эксцентриковая, как в большинстве автоблокантов, что позволяет заправить устройство даже в преднатянутую рапель. Реализована функция антипаника в случае неконтролируемого спуска (срыва)..При эксплуатации данного устройства, его пружина возврата ручки генерирует отвратительный скрип несмазаной телеги.. ну, это в общем-тона любителя (ценители пенопластового скрипа будут в восторге)!СУ весьма легкое на вес,но облегчение достигнуто обилием пластмассы и дешёвой металлоштамповкой вместо литья. Самый недорогой автоблокант из всех выпускаемых в старушке-Европе:55 евро в 2007 году.Для сравнения:гри-гри — 63,
транго — 69, эдди —80 евро. Устройство весьма избирательно к применяемым карабинам, и корректно работает лишь с оваламии грушами! Применение других карабинов с SUM10 -ОПАСНО ДЛЯ ЖИЗНИ!

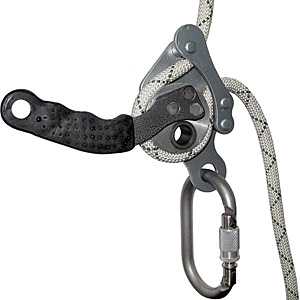

QUADRA Kit Static (спусковое устройство) — Англия (фирма Heightec)

В Quadrе реализован принцип немедленного перехода от одного способа спуска в другой под нагрузкой. Специальная интегрированная тормозная система «mechansom» увеличивает фрикционную силу для спуска тяжелых грузов (до 400 кг включительно). Это устройство блокирует неконтролируемый спуск с фактором падения человека 2. Полное восстановление функций спуска у устройствапосле рывка.
Имеется система «Pantended» — вторичная тормозная система.

Диаметр рекомендованной верёвки: 11 мм
Материал: Нержавеющая сталь
Вес: 1.54 фунта. (695 g)
Сертификация: prEN 12841

Производятся различные модификации: QUADRA rigging D02

QUADRA D32 (PowerLock DoubleStop) с функцией антипаника.

продолжение следует…….

vizhivai.com

КРАБик

Спусковое устройство «Краб» (далее СУ) предназначено для спуска по одинарной или двойной веревке.

Из-за повышенной стойкости к истиранию охотно применяется в промышленном альпинизме. Ведь в промальпе скоростные спуски незачем, а вот стойкость устройства к абразиву на рабочих верёвках очень важна. Высокая прочность устройства и его возможность работать с тросовым снаряжением делают возможным применение СУ «Краб» и в подразделениях спасателей МЧС.

Во время спуска отпускать рукой нижний конец веревки, либо оставлять его не зафиксированным ЗАПРЕЩАЕТСЯ!

Максимальная нагрузка: 25 кН
Покрытие — порошковая краска
Размер: 140×145×40 мм
Вес: 750 г

ПАСПОРТ изделия

krok.biz

Спусковое устройство Десантёр «Антипаник» алюминиевый | Архив устаревших паспортов изделий и протоколов испытаний | Документация | KROK™

ПАСПОРТ
Спусковое устройство Десантёр «Антипаник» алюминиевый

1. Общие сведения

Спусковое устройство Десантёр «Антипаник» — автоблокант, или полуавтоматическое самоостанавливающееся устройство для спуска по одинарной веревке диаметром от 9 до 12 мм.

Во время спуска устройство автоматически останавливается при отпускании рукоятки управления.

2. Технические характеристики

Спусковое устройство Десантёр «Антипаник» представляет собой устройство, имеющее две раздвижные щеки с отверстиями под карабин, на одной из которых закреплен неподвижный полуролик с цилиндрическим упором для щелевого замка подвижной щеки, цилиндрический второй упор и ограниченно вращающийся кулачок-эксцентрик с рукоятью. Всё изготовлено из стали, а щеки и рукоять из алюминиевого сплава (фото 1).

Диаметр отверстий под карабин специально выбран меньше диаметра предохранительных муфт большинства используемых в альпинизме и промальпинизме карабинов. Сделано это для предотвращения случайного расположения замка карабина в отверстии спускового устройства в положении «на излом» (фото 2), что может привести к поломке предохранительной муфты, несанкционированному раскрытию замка карабина и его отсоединению от спускового устройства.

Установленная в эксцентрике устройства возвратная пружина возвращает эксцентрик в «закрытое» состояние, когда он поджимает рабочую верёвку к полуролику. Это необходимо для предотвращения проскальзывания спускового устройства вдоль веревки при временной его разгрузке (например, если промальпинист привстал на карнизе и ослабил рабочую верёвку).

Используется в промальпинизме для спуска по наклонным или вертикальным перилам при необходимости частой фиксации (зависании) на них.

Во время спуска устройство автоматически останавливается при отпускании рукоятки.

Регулировка скорости спуска осуществляется, как натяжением свободного конца верёвки, так и углом поворота рукояти кулачка-эксцентрика.

ОПАСНО использовать для регулировки скорости только угол поворота рукояти кулачка-эксцентрика без натяжения нижнего свободного конца спусковой веревки!

Различие исполнений не влияет на прочностные характеристики устройства.

Рабочая нагрузка — 150 кг
Максимальная нагрузка — 400 кг
Покрытие — порошковая краска
Размер: 120×195×30 мм
Размер без ручки: 45×170×30 мм
Вес: 370 г

3. Правила использования и рекомендации по эксплуатации

Предназначается для осуществления спусков по верёвке неподготовленными пользователями. Например, при эвакуации с высотных зданий при пожаре, или новичками в парках вертикальных развлечений, при обучении в туризме и спелеологии, альпинизме и скалолазании.

Используется в промальпинизме для проведения работ на наклонных или вертикальных перилах при необходимости частой фиксации (зависании) на них.

Подготовка к работе спускового устройства Десантёр «Антипаник»:

Отвести подвижную щеку в сторону (ту, которая имеет на теле щели-прорезы). Для этого необходимо провернуть (в любую сторону) верхнюю бонку-фиксатор, установленную в неподвижном полуролике-упоре до совпадения граней лысок бонки с параллельными краями соответствующей ей щели замка. Эта щель верхняя, по отношению к отверстию под карабин, из имеющихся на теле щеки десантёра. А затем, нажав на бонку, утопить её до упора. При этом лыски опустятся до уровня щели замка и щеку станет возможным раскрыть.
Заправить рабочую верёвку в устройство. Для этого необходимо развернуть подвижный эксцентрик до образования щели между ним и прямолинейным участком неподвижного полу-ролика и туда поместить верёвку, предварительно обернув её вокруг подвижного эксцентрика (фото 4).
Закрыть спусковое устройство, вернув подвижную щеку в прежнее «закрытое» положение, до заведения всех упоров в вырезы соответствующих щелевых замков. Для этого нажав на бонку-фиксатор, утопить её до упора. При этом лыски опустятся до уровня щели замка и щеку станет возможным закрыть. После чего отжать верхнюю бонку-фиксатор и провернуть её (в любую сторону). После этого продольное смещени бонки-фиксатора станет невозможможным, что и проверить, нажав на неё.
Присоединить карабин к десантёру через отверстия в его щеках.
После закрепления десантёра на страховочной верёвке необходимо проверить правильность его установки и функционирование путём резкого приложения нагрузки к карабину десантёра в сторону спуска.
Карабин десантёра, в свою очередь, присоединить к лямочному поясу, страховочной системе, сидушке, анкеру либо другому необходимому снаряжению пользователя. При использовании десантёра муфта карабина должна быть закрыта!
Десантёр готов к использованию (фото 5).

ВНИМАНИЕ!!! Применять с устройством карабин без муфты опасно для жизни!!!

Перед установкой спускового устройства на рабочую верёвку или при снятии десантера с неё, всегда присоединяйте устройство к самостраховочному усу (карабином уса в отверстие в рукояти устройства. Это предохранит Вас от случайной потери Вашего спускового устройства!

В связи с тем, что спусковое устройство изготавливается в стальном исполнении, спусковое устройство Десантёр «Антипаник» нельзя использовать для продолжительных спусков со скоростью более чем 3 м/с!

Так как сталь имеет плохую теплопроводность, то нагревание вследствие поглощения энергии спуска трущихся о верёвку составляющих устройства может привести к оплавлению веревки! По этой же причине использование спускового устройства Десантер «Антипаник» в качестве страховочного устройства — ограничено!

Устройство можно использовать как простейший блок со стопором для поднятия небольших грузов массой до 400 кг, а также для организации полиспастов с результирующим усилием не более 4 kN!

Это связано с тем, что при превышении указанной нагрузки устройство обладает свойством снимать оплетку с верёвок кабельного типа. Ведь оплетки большинства рабочих верёвок, тем более бывших в употреблении, более 400 кг на разрыв не держат! А после снятия оплётки с верёвки её отдельные нити и пряди сердцевины, попадая в щели или на кромки и грани любого механического устройства (или скального рельефа), начинают рваться лавинообразно.

При динамическом рывке спусковое устройство Десантёр «Антипаник» постепенно гасит энергию рывка, проскальзывая вдоль верёвки до полной остановки, являясь своеобразным компенсатором-амортизатором. Наличие такого «тормозного пути» от 30 до 50–60 мм в зависимости от фактора падения и состоянии верёвки не позволяет силе рывка превысить граничную величину в 4 kN. Это подтверждено испытаниями производителя: Десантер «Антипаник» — на веревке диаметром 10 мм выдержал рывок груза массой 100 кг с фактором падения два (F=2)!

При использовании с другим зажимом спусковое устройство может быть использовано для подъема по верёвке в безопорном пространстве (фото 6).

За счет перегиба веревки только в одной плоскости устройство практически не крутит веревку.

4. Техническое обслуживание и условия хранения

После эксплуатации устройство следует тщательно вычистить и высушить, а шарниры смазать индустриальным маслом.

Хранить в сухом помещении, оберегать от воздействия агрессивных химических веществ.

При возникновении сомнений после визуального осмотра, устройство подлежит испытаниям статической нагрузкой в 12 кН. Условия испытаний описаны в п. 5.5.3 ЕН 12841.

Если при проведении испытаний неисправности или какие-либо другие дефекты не обнаружены, устройство считают выдержавшим испытание. В противном случае изделие следует вывести из использования.

5. Гарантии изготовителя

Работодатели и пользователи принимают на себя окончательную ответственность за выбор и использование любого рабочего снаряжения. Изготовитель не несёт ответственности за нецелевое или неправильное использование изделия.

Качество изготовления обеспечивает сохранение основных характеристик и функционирование изделия при отсутствии механического износа и надлежащем хранении в течение всего срока его эксплуатации. Срок эксплуатации изделия зависит от интенсивности использования и абразивности используемых верёвок.

Производитель установил срок гарантии на изделия 12 месяцев со дня продажи. В течение гарантийного срока дефекты изделия, выявленные потребителем и возникшие по вине изготовителя, предприятие-изготовитель обязуется устранить в течение одного месяца со дня получения рекламации и самого изделия. Срок устранения гарантийных дефектов не входит в срок гарантии.

Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие механический износ или механические повреждения инородными предметами (в том числе изношенные от абразива рабочие трущиеся органы).

6. Комплектность и свидетельство о соответствии

Изделие проверено на соответствие нормативно-технической документации и признано годным к эксплуатации. Сертифицировано.

Присвоен заводской номер № _________________________________________________________

Дата изготовления __________________________________________________________________

Дата продажи ______________________________________________________________________

Подпись лица, ответственного за приёмку изделия ________________________________________

Комментирование этой статьи закрыто.

← Спусковое устройство «Стопор-десантёр» Спусковые устройства «Краб» и «Полукраб» →

krok.biz

Спусковое устройство «краб» (далее су) предназначено для спуска по одинарной или двойной веревке — ГЛОБАЛ СЕЙФЕТИ, ООО Киев (Украина)

Спусковое устройство «Краб» (далее СУ) предназначено для спуска по одинарной или двойной веревке.

Из-за повышенной стойкости к истиранию охотно применяется в промышленном альпинизме. Ведь в промальпе скоростные спуски незачем, а вот стойкость устройства к абразиву на рабочих верёвках очень важна. Высокая прочность устройства и его возможность работать с тросовым снаряжением делают возможным применение СУ «Краб» и в подразделениях спасателей МЧС.

Принцип работы спускового устройства «Краб» основан на использовании силы трения, которая создаётся при движении рабочей верёвки, заправленной «змейкой», вокруг цилиндрических фрикционов спускового устройства при осуществлении спуска.

Во время спуска отпускать рукой нижний конец веревки, либо оставлять его не зафиксированным ЗАПРЕЩАЕТСЯ!

Спусковое устройство «Краб» изготавливается из стали в двух модификациях: собственно «Краб» и его «половинка» — «Полукраб» — устройство для спуска по одинарной верёвке.

Спусковое устройство «Краб» испытано на прочность в НСЦ «Стандарт» г. Киев. Продукция имеет сертификат УкрСЕПРО.
Максимальная нагрузка: 25 кН
Покрытие — порошковая краска
Размер: 140×145×40 мм
Вес: 720 г

globalsafety.all.biz

Спусковое устройство краб – Спусковые устройства «Краб» и «Полукраб» | Паспорта изделий старого образца | Документация | KROK™

Спусковые устройства «Краб» и «Полукраб» | Паспорта изделий старого образца | Документация | KROK™

КРАБ

Спусковое уствойство Полукраб

8 ка, 9 ка — это не авто, это спусковухи. спусковые приспособления для работы на веревке. часть 2

Правила использования и рекомендации по эксплуатации

КРАБик

Спусковое устройство Десантёр «Антипаник» алюминиевый | Архив устаревших паспортов изделий и протоколов испытаний | Документация | KROK™

1. Общие сведения

2. Технические характеристики

3. Правила использования и рекомендации по эксплуатации

4. Техническое обслуживание и условия хранения

5. Гарантии изготовителя

6. Комплектность и свидетельство о соответствии

Спусковое устройство «краб» (далее су) предназначено для спуска по одинарной или двойной веревке — ГЛОБАЛ СЕЙФЕТИ, ООО Киев (Украина)

Добавить комментарий Отменить ответ
