Огнеметная система «Солнцепек» - sokolov9686 — ЖЖ

Эта тяжелая огнеметная система состоит на вооружении войск радиационной, химической и биологической защиты Российской Армии с апреля 2001 года. Специализация ТОС-1А «Солнцепек» - поражение живой силы противника, открытых и закрытых огневых позиций в различных видах наступательного и оборонительного боя, вывод из строя бронированной техники.

Фото: Vitaly V. Kuzmin

Наибольший эффект от ее неуправляемых реактивных снарядов в термобарическом снаряжении достигается в горных условиях: из-за взаимного наложения воздушных ударных волн и их многократного отражения от окружающих скал, разрушения грунта и каменных завалов. Боеприпас создает облако взрывоопасной смеси и затем подрывает его, заставляя весь кислород в облаке вступать в эту реакцию. После мгновенной детонации давление резко поднимается, а потом падает ниже атмосферного примерно на 160 мм ртутного столба. Таким образом даже если противнику удалось выжить после взрыва, то перепад давления приводит к его гарантированной смерти от разрыва внутренних органов. Высокая точность залповой стрельбы огнеметной системы обеспечивается прямым прицеливанием пусковой установки и автоматизированным наведением на цель, которая может находиться на расстоянии до 6 км.


Скажите, как его зовут?

ТОС-1А «Солнцепек» — это модификация ТОС-1 «Буратино», тяжелой огнеметной системы залпового огня на базе танка Т-72. ТОС-1 разрабатывалась в период с 1971 по 1979 годы. Первые опытные образцы на шасси Т-72 были изготовлены в ОАО «Конструкторское бюро транспортного машиностроения» в Омске. Комплекс включал в себя боевую машину (БМ) — пусковую установку с пакетом из 30 направляющих на шасси танка Т-72 и транспортно-заряжающую машину (ТЗМ) на шасси КрАЗ-255Б. В 1980 году машина успешно прошла государственные испытания и была рекомендована для принятия на вооружение Советской Армией.

Система «Буратино» предназначалась для вывода из строя легкобронированной и автомобильной техники, поджога и разрушения сооружений и зданий, уничтожения живой силы противника осколками и ударной волной, создаваемыми при массированном применении неуправляемых реактивных снарядов в термобарическом и дымозажигательном снаряжении.

Значительная масса пакета направляющих труб со снарядами потребовала наличия шасси высокой грузоподъемности, а небольшая дальность стрельбы (от 400 до 4500 метров) — определенного уровня защиты всей боевой машины, что утяжелило ее до 46 тонн. Пакет из 30 направляющих для неуправляемых реактивных снарядов (НУРС) монтировался на поворотной платформе пусковой установки. Все действия по наведению установки на цель экипаж производил, не выходя из машины — с помощью прицела и электроприводов. Траектория полета снарядов к цели требовала точного учета условий стрельбы и создания специальной системы управления огнем, которая состояла из оптического прицела, лазерного дальномера, датчика крена и электронного баллистического вычислителя.


От «Буратино» к «Солнцепеку»

В 2001 году система «Буратино» была модернизирована и получила название ТОС-1А «Солнцепек». Отличительными особенностями новинки стали: уменьшенное до 24 количество снарядов, увеличенная до 6 километров дальность стрельбы, замененное шасси КрАЗа на модернизированную гусеничную базу танка Т-72А.

В состав системы ТОС-1А «Солнцепек» входят:

— боевая машина БМ-1 («Объект 634Б») с пусковой установкой на шасси Т-72А;

— транспортно-заряжающая машина ТЗМ-Т («Объект 563») на шасси Т-72А;

— НУРС МО.1.01.04 или МО.1.01.04М калибра 220 мм.

Огонь, батарея!

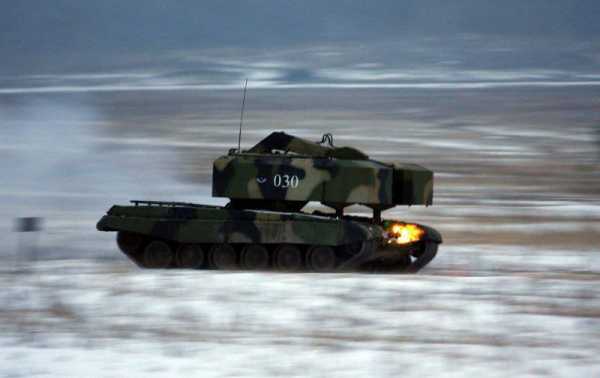

Машина БМ-1 представляет собой реактивную систему залпового огня. Она оснащена дизельной силовой установкой В-84МС мощностью 840 л.с. при 2000 об./мин. на шасси Т-72А, поворотной платформой с качающейся частью, в состав которой входит пакет из 24 трубчатых направляющих для реактивных снарядов, электроприводами и системой управления огнем. Пакет направляющих смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибром 7,62 мм с расстояния не менее 620 метров. Наведение качающейся части пусковой установки на цель в горизонтальной и вертикальной плоскостях производится электрогидравлическими приводами с использованием лазерного дальномера и баллистического вычислителя.

В зависимости от обстановки, огонь по целям может производиться одиночными и парными выстрелами из двух стволов. Управление пусками НУРС автоматическое, длительность полного залпа при парных пусках — 6 секунд, при одиночных — 12 секунд, а время готовности к открытию огня по видимой цели с момента остановки боевой машины — 90 секунд. Экипаж машины состоит из трех человек: водителя-механика, наводчика и командира.

Стрельба ведется неуправляемыми реактивными снарядами калибра 220 мм. Снаряды предназначены для доставки термобарической смеси, приведения ее в действие и создания избыточного давления и теплового поля на площади цели. Снаряд МО.1.01.04 имеет длину 3300 мм и вес 173 кг, а МО.1.01.04М немного длиннее и тяжелее — 3700 мм и 217 кг соответственно. НУРС состоят из головной части термобарического или зажигательного действия, взрывателя и твердотопливного реактивного двигателя.

Система управления огнем включает в себя оптический прицел, лазерный перископический дальномер 1Д14, датчик крена-дифферента ПБ2.329.04 (электрический, маятникового типа) и специализированный электронный цифровой вычислительный комплекс МО.1.01.01.03М2. С помощью лазерного дальномера расстояние до цели определяется с точностью до 10 метров. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена и дифферента фиксируется автоматически и учитывается вычислителем.

Вспомогательное вооружение БМ-1: пулемет РПКС-74 (боезапас 1440 патронов), автомат АКС-74 (боезапас 300 патронов), три противотанковых гранаты РПГ-26 и десять ручных гранат Ф-1.

Силовой привод наведения пусковой установки в горизонтальной плоскости — электромеханический, в вертикальной плоскости — электрогидравлический. Для обеспечения точности стрельбы БМ-1 оснащена аутригерами и гидрофрикционными стопорами с дистанционным электрогидравлическим управлением. Командирский прибор ТКН-ЗА — комбинированный (дневной и ночной) электронно-оптический, бинокулярный, перископический. Остальные приборы наблюдения — как призменные, так и телескопические, а прибор ориентирования — гироскопический курсоуказатель гирополукомпас ГПК-59.

БМ-1 оснащена встроенным бульдозерным оборудованием для самоокапывания, четырьмя установками системы пуска дымовых гранат 902 Г с дальностью стрельбы до 100 метров и термической дымовой аппаратурой, создающей непросматриваемую завесу протяженностью до 400 метров. Система защиты от оружия массового поражения обеспечивает защиту экипажа от отравляющих веществ герметизацией кабины. Фильтровентиляционная установка с прибором радиационной и химической разведки ГО-27 очищают воздух, поступающий в отсек экипажа, от пыли и радиоактивных веществ. Средний радиус действия связи с однотипными радиостанциями — около 20 км. Противопожарная система — автоматическая, трехкратного действия.

Встать на зарядку

Транспортно-заряжающая машина ТЗМ-Т предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки.

Фото: Vitaly V. Kuzmin

ТЗМ-Т представляет собой комплект погрузочно-разгрузочных устройств, размещенных на гусеничной базе. Экипаж машины также состоит из трех человек: водителя-механика, оператора и командира. Они вооружены пулеметом РПКС-74 (боезапас 1440 патронов), двумя автоматами АКС-74 (боезапас 600 патронов), пятью противотанковыми гранатами РПГ-26 и десятью ручными гранатами Ф-1. Грузоподъемность гидравлической двухрежимной крановой установки — 1000 кг. Время зарядки установки дистанционно управляемым электрогидравлическим краном — 24 минуты. Защита боекомплекта — броневая, съемная. Силовая установка, системы электроснабжения, пожаротушения и защиты от оружия массового поражения транспортно-заряжающей машины ТЗМ-Т аналогичны БМ-1.


Солнечный удар

Сегодня ТОС-1А состоят на вооружении 1-й мобильной бригады Войск радиационной, химической и биологической защиты (не менее четырех единиц БМ-1 и одна единица ТЗМ-Т), 28-й отдельной бригады РХБЗ в городе Камышин Волгоградской области (не менее двух единиц БМ-1 и одна единица ТЗМ-Т), а также 70-го отдельного огнеметного батальона в поселке Раздольное Приморского края (не менее двух единиц БМ-1).

В период с декабря 1988 года по февраль 1989 года два комплекса ТОС-1 «Буратино» принимали участие в боевых действиях в Чарикарской долине и на Южном Саланге (Афганистан) в ходе операции «Тайфун». Тактика применения заключалась во внезапном огневом поражении противника, быстром выводе боевых машин из-под возможного ответного обстрела и уходе в пункты постоянной дислокации советских войск. Эффект от применения термобарических боеприпасов в горах превзошел все ожидания. Во время боя за село Комсомольское (Чеченская республика) в 2000 году ТОС-1 вели огонь по позициям боевиков.

ТОС-1А «Солнцепек» поставляется на экспорт в Азербайджан (6 единиц БМ-1 на шасси Т-90 поставлены в 2013 году и еще 6 единиц будут поставлены в 2014 году), Казахстан (3 единицы БМ-1 поставлены в 2011 году) и Ирак (несколько единиц будут поставлены до конца 2014 года).

Тактико-технические характеристики


ТОС-1А «Солнцепек»

Калибр, мм: 220

Количество направляющих труб, шт: 24

Дальность стрельбы, м:

— минимальная: 400

— максимальная: 6000

Площадь поражения при стрельбе на максимальную дальность, кв.м.: 40000

Боевая машина БМ-1

Масса БМ-1 в боевом снаряжении, т: 44,3

Основные размеры, мм:

— длина по задним аутригерам: 7240

— ширина по съемным щиткам: 3580

— высота по деталям на крыше качающейся части: 3073

— Клиренс по основному днищу: 470

Скорость движения по шоссе, км/ч: 60

Запас хода, км: 550

Преодолеваемые препятствия:

— максимальный угол подъема, град.: 30

— максимальный угол крена, град.: 25

— ширина рва, м: 2,6

— высота стенки, м: 0,85

— глубина брода, м: 1,2

Транспортно-заряжающая машина ТЗМ-Т

Масса ТЗМ-Т с комплектом НУРС, т: 39

Основные размеры, мм:

— длина: 7000

— ширина по съемным щиткам: 3580

— высота: 3050

— Клиренс по основному днищу: 477

Количество возимых для БМ-1 боеприпасов, шт: 24

Возимый запас топлива для БМ-1, л.: 400

источник

sokolov9686.livejournal.com

Как работает огнеметная система «Солнцепек»

Наибольший эффект от ее неуправляемых реактивных снарядов в термобарическом снаряжении достигается в горных условиях: из-за взаимного наложения воздушных ударных волн и их многократного отражения от окружающих скал, разрушения грунта и каменных завалов. Боеприпас создает облако взрывоопасной смеси и затем подрывает его, заставляя весь кислород в облаке вступать в эту реакцию.

После мгновенной детонации давление резко поднимается, а потом падает ниже атмосферного примерно на 160 мм ртутного столба. Таким образом даже если противнику удалось выжить после взрыва, то перепад давления приводит к его гарантированной смерти от разрыва внутренних органов. Высокая точность залповой стрельбы огнеметной системы обеспечивается прямым прицеливанием пусковой установки и автоматизированным наведением на цель, которая может находиться на расстоянии до 6 км.

Скажите, как его зовут?

ТОС-1А «Солнцепек» — это модификация ТОС-1 «Буратино», тяжелой огнеметной системы залпового огня на базе танка Т-72. ТОС-1 разрабатывалась в период с 1971 по 1979 годы. Первые опытные образцы на шасси Т-72 были изготовлены в ОАО «Конструкторское бюро транспортного машиностроения» в Омске. Комплекс включал в себя боевую машину (БМ) — пусковую установку с пакетом из 30 направляющих на шасси танка Т-72 и транспортно-заряжающую машину (ТЗМ) на шасси КрАЗ-255Б. В 1980 году машина успешно прошла государственные испытания и была рекомендована для принятия на вооружение Советской Армией.
Система «Буратино» предназначалась для вывода из строя легкобронированной и автомобильной техники, поджога и разрушения сооружений и зданий, уничтожения живой силы противника осколками и ударной волной, создаваемыми при массированном применении неуправляемых реактивных снарядов в термобарическом и дымозажигательном снаряжении.

Значительная масса пакета направляющих труб со снарядами потребовала наличия шасси высокой грузоподъемности, а небольшая дальность стрельбы (от 400 до 4500 метров) — определенного уровня защиты всей боевой машины, что утяжелило ее до 46 тонн. Пакет из 30 направляющих для неуправляемых реактивных снарядов (НУРС) монтировался на поворотной платформе пусковой установки. Все действия по наведению установки на цель экипаж производил, не выходя из машины — с помощью прицела и электроприводов. Траектория полета снарядов к цели требовала точного учета условий стрельбы и создания специальной системы управления огнем, которая состояла из оптического прицела, лазерного дальномера, датчика крена и электронного баллистического вычислителя.

От «Буратино» к «Солнцепеку»

В 2001 году система «Буратино» была модернизирована и получила название ТОС-1А «Солнцепек». Отличительными особенностями новинки стали: уменьшенное до 24 количество снарядов, увеличенная до 6 километров дальность стрельбы, замененное шасси КрАЗа на модернизированную гусеничную базу танка Т-72А.

В состав системы ТОС-1А «Солнцепек» входят:
 — боевая машина БМ-1 («Объект 634Б») с пусковой установкой на шасси Т-72А;
 — транспортно-заряжающая машина ТЗМ-Т («Объект 563») на шасси Т-72А;
 — НУРС МО.1.01.04 или МО.1.01.04М калибра 220 мм.

Огонь, батарея!

Машина БМ-1 представляет собой реактивную систему залпового огня. Она оснащена дизельной силовой установкой В-84МС мощностью 840 л. с. при 2000 об./мин. на шасси Т-72А, поворотной платформой с качающейся частью, в состав которой входит пакет из 24 трубчатых направляющих для реактивных снарядов, электроприводами и системой управления огнем. Пакет направляющих смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибром 7,62 мм с расстояния не менее 620 метров. Наведение качающейся части пусковой установки на цель в горизонтальной и вертикальной плоскостях производится электрогидравлическими приводами с использованием лазерного дальномера и баллистического вычислителя.



Фото: Vitaly V. Kuzmin

В зависимости от обстановки, огонь по целям может производиться одиночными и парными выстрелами из двух стволов. Управление пусками НУРС автоматическое, длительность полного залпа при парных пусках — 6 секунд, при одиночных — 12 секунд, а время готовности к открытию огня по видимой цели с момента остановки боевой машины — 90 секунд. Экипаж машины состоит из трех человек: водителя-механика, наводчика и командира.

Стрельба ведется неуправляемыми реактивными снарядами калибра 220 мм. Снаряды предназначены для доставки термобарической смеси, приведения ее в действие и создания избыточного давления и теплового поля на площади цели. Снаряд МО.1.01.04 имеет длину 3300 мм и вес 173 кг, а МО.1.01.04М немного длиннее и тяжелее — 3700 мм и 217 кг соответственно. НУРС состоят из головной части термобарического или зажигательного действия, взрывателя и твердотопливного реактивного двигателя.

Система управления огнем включает в себя оптический прицел, лазерный перископический дальномер 1Д14, датчик крена-дифферента ПБ2.329.04 (электрический, маятникового типа) и специализированный электронный цифровой вычислительный комплекс МО.1.01.01.03М2. С помощью лазерного дальномера расстояние до цели определяется с точностью до 10 метров. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена и дифферента фиксируется автоматически и учитывается вычислителем.

Вспомогательное вооружение БМ-1: пулемет РПКС-74 (боезапас 1440 патронов), автомат АКС-74 (боезапас 300 патронов), три противотанковых гранаты РПГ-26 и десять ручных гранат Ф-1.

Силовой привод наведения пусковой установки в горизонтальной плоскости — электромеханический, в вертикальной плоскости — электрогидравлический. Для обеспечения точности стрельбы БМ-1 оснащена аутригерами и гидрофрикционными стопорами с дистанционным электрогидравлическим управлением. Командирский прибор ТКН-ЗА — комбинированный (дневной и ночной) электронно-оптический, бинокулярный, перископический. Остальные приборы наблюдения — как призменные, так и телескопические, а прибор ориентирования — гироскопический курсоуказатель гирополукомпас ГПК-59.

БМ-1 оснащена встроенным бульдозерным оборудованием для самоокапывания, четырьмя установками системы пуска дымовых гранат 902 Г с дальностью стрельбы до 100 метров и термической дымовой аппаратурой, создающей непросматриваемую завесу протяженностью до 400 метров. Система защиты от оружия массового поражения обеспечивает защиту экипажа от отравляющих веществ герметизацией кабины. Фильтровентиляционная установка с прибором радиационной и химической разведки ГО-27 очищают воздух, поступающий в отсек экипажа, от пыли и радиоактивных веществ. Средний радиус действия связи с однотипными радиостанциями — около 20 км. Противопожарная система — автоматическая, трехкратного действия.

Встать на зарядку

Транспортно-заряжающая машина ТЗМ-Т предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки.



Фото: Vitaly V. Kuzmin

ТЗМ-Т представляет собой комплект погрузочно-разгрузочных устройств, размещенных на гусеничной базе. Экипаж машины также состоит из трех человек: водителя-механика, оператора и командира. Они вооружены пулеметом РПКС-74 (боезапас 1440 патронов), двумя автоматами АКС-74 (боезапас 600 патронов), пятью противотанковыми гранатами РПГ-26 и десятью ручными гранатами Ф-1. Грузоподъемность гидравлической двухрежимной крановой установки — 1000 кг. Время зарядки установки дистанционно управляемым электрогидравлическим краном — 24 минуты. Защита боекомплекта — броневая, съемная. Силовая установка, системы электроснабжения, пожаротушения и защиты от оружия массового поражения транспортно-заряжающей машины ТЗМ-Т аналогичны БМ-1.

Солнечный удар

Сегодня ТОС-1А состоят на вооружении 1-й мобильной бригады Войск радиационной, химической и биологической защиты (не менее четырех единиц БМ-1 и одна единица ТЗМ-Т), 28-й отдельной бригады РХБЗ в городе Камышин Волгоградской области (не менее двух единиц БМ-1 и одна единица ТЗМ-Т), а также 70-го отдельного огнеметного батальона в поселке Раздольное Приморского края (не менее двух единиц БМ-1).

В период с декабря 1988 года по февраль 1989 года два комплекса ТОС-1 «Буратино» принимали участие в боевых действиях в Чарикарской долине и на Южном Саланге (Афганистан) в ходе операции «Тайфун». Тактика применения заключалась во внезапном огневом поражении противника, быстром выводе боевых машин из-под возможного ответного обстрела и уходе в пункты постоянной дислокации советских войск. Эффект от применения термобарических боеприпасов в горах превзошел все ожидания. Во время боя за село Комсомольское (Чеченская республика) в 2000 году ТОС-1 вели огонь по позициям боевиков.

ТОС-1А «Солнцепек» поставляется на экспорт в Азербайджан (6 единиц БМ-1 на шасси Т-90 поставлены в 2013 году и еще 6 единиц будут поставлены в 2014 году), Казахстан (3 единицы БМ-1 поставлены в 2011 году) и Ирак (несколько единиц будут поставлены до конца 2014 года).

Тактико-технические характеристики ТОС-1А «Солнцепек»

Калибр, мм: 220

Количество направляющих труб, шт: 24

Дальность стрельбы, м:
 — минимальная: 400
 — максимальная: 6000

Площадь поражения при стрельбе на максимальную дальность, кв. м.: 40000

Боевая машина БМ-1

Масса БМ-1 в боевом снаряжении, т: 44,3

Основные размеры, мм:
 — длина по задним аутригерам: 7240
 — ширина по съемным щиткам: 3580
 — высота по деталям на крыше качающейся части: 3073
 — Клиренс по основному днищу: 470

Скорость движения по шоссе, км/ч: 60

Запас хода, км: 550

Преодолеваемые препятствия:
 — максимальный угол подъема, град.: 30
 — максимальный угол крена, град.: 25
 — ширина рва, м: 2,6
 — высота стенки, м: 0,85
 — глубина брода, м: 1,2

Транспортно-заряжающая машина ТЗМ-Т

Масса ТЗМ-Т с комплектом НУРС, т: 39

Основные размеры, мм:
 — длина: 7000
 — ширина по съемным щиткам: 3580
 — высота: 3050
 — Клиренс по основному днищу: 477

Количество возимых для БМ-1 боеприпасов, шт: 24

Возимый запас топлива для БМ-1, л.: 400

Первоисточник http://www.popmech.ru/weapon/49287-kak-rabotaet-ognemetnaya-sistema-solntsepek/#full

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

super-arsenal.ru

Огнеметная система «Солнцепек»: rcross — LiveJournal

Эта тяжелая огнеметная система состоит на вооружении войск радиационной, химической и биологической защиты Российской Армии с апреля 2001 года. Специализация ТОС-1А «Солнцепек» - поражение живой силы противника, открытых и закрытых огневых позиций в различных видах наступательного и оборонительного боя, вывод из строя бронированной техники.

Фото: Vitaly V. Kuzmin

Наибольший эффект от ее неуправляемых реактивных снарядов в термобарическом снаряжении достигается в горных условиях: из-за взаимного наложения воздушных ударных волн и их многократного отражения от окружающих скал, разрушения грунта и каменных завалов. Боеприпас создает облако взрывоопасной смеси и затем подрывает его, заставляя весь кислород в облаке вступать в эту реакцию. После мгновенной детонации давление резко поднимается, а потом падает ниже атмосферного примерно на 160 мм ртутного столба. Таким образом даже если противнику удалось выжить после взрыва, то перепад давления приводит к его гарантированной смерти от разрыва внутренних органов. Высокая точность залповой стрельбы огнеметной системы обеспечивается прямым прицеливанием пусковой установки и автоматизированным наведением на цель, которая может находиться на расстоянии до 6 км.


Скажите, как его зовут?

ТОС-1А «Солнцепек» — это модификация ТОС-1 «Буратино», тяжелой огнеметной системы залпового огня на базе танка Т-72. ТОС-1 разрабатывалась в период с 1971 по 1979 годы. Первые опытные образцы на шасси Т-72 были изготовлены в ОАО «Конструкторское бюро транспортного машиностроения» в Омске. Комплекс включал в себя боевую машину (БМ) — пусковую установку с пакетом из 30 направляющих на шасси танка Т-72 и транспортно-заряжающую машину (ТЗМ) на шасси КрАЗ-255Б. В 1980 году машина успешно прошла государственные испытания и была рекомендована для принятия на вооружение Советской Армией.

Система «Буратино» предназначалась для вывода из строя легкобронированной и автомобильной техники, поджога и разрушения сооружений и зданий, уничтожения живой силы противника осколками и ударной волной, создаваемыми при массированном применении неуправляемых реактивных снарядов в термобарическом и дымозажигательном снаряжении.

Значительная масса пакета направляющих труб со снарядами потребовала наличия шасси высокой грузоподъемности, а небольшая дальность стрельбы (от 400 до 4500 метров) — определенного уровня защиты всей боевой машины, что утяжелило ее до 46 тонн. Пакет из 30 направляющих для неуправляемых реактивных снарядов (НУРС) монтировался на поворотной платформе пусковой установки. Все действия по наведению установки на цель экипаж производил, не выходя из машины — с помощью прицела и электроприводов. Траектория полета снарядов к цели требовала точного учета условий стрельбы и создания специальной системы управления огнем, которая состояла из оптического прицела, лазерного дальномера, датчика крена и электронного баллистического вычислителя.


От «Буратино» к «Солнцепеку»

В 2001 году система «Буратино» была модернизирована и получила название ТОС-1А «Солнцепек». Отличительными особенностями новинки стали: уменьшенное до 24 количество снарядов, увеличенная до 6 километров дальность стрельбы, замененное шасси КрАЗа на модернизированную гусеничную базу танка Т-72А.

В состав системы ТОС-1А «Солнцепек» входят:

— боевая машина БМ-1 («Объект 634Б») с пусковой установкой на шасси Т-72А;

— транспортно-заряжающая машина ТЗМ-Т («Объект 563») на шасси Т-72А;

— НУРС МО.1.01.04 или МО.1.01.04М калибра 220 мм.

Огонь, батарея!

Машина БМ-1 представляет собой реактивную систему залпового огня. Она оснащена дизельной силовой установкой В-84МС мощностью 840 л.с. при 2000 об./мин. на шасси Т-72А, поворотной платформой с качающейся частью, в состав которой входит пакет из 24 трубчатых направляющих для реактивных снарядов, электроприводами и системой управления огнем. Пакет направляющих смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибром 7,62 мм с расстояния не менее 620 метров. Наведение качающейся части пусковой установки на цель в горизонтальной и вертикальной плоскостях производится электрогидравлическими приводами с использованием лазерного дальномера и баллистического вычислителя.

В зависимости от обстановки, огонь по целям может производиться одиночными и парными выстрелами из двух стволов. Управление пусками НУРС автоматическое, длительность полного залпа при парных пусках — 6 секунд, при одиночных — 12 секунд, а время готовности к открытию огня по видимой цели с момента остановки боевой машины — 90 секунд. Экипаж машины состоит из трех человек: водителя-механика, наводчика и командира.

Стрельба ведется неуправляемыми реактивными снарядами калибра 220 мм. Снаряды предназначены для доставки термобарической смеси, приведения ее в действие и создания избыточного давления и теплового поля на площади цели. Снаряд МО.1.01.04 имеет длину 3300 мм и вес 173 кг, а МО.1.01.04М немного длиннее и тяжелее — 3700 мм и 217 кг соответственно. НУРС состоят из головной части термобарического или зажигательного действия, взрывателя и твердотопливного реактивного двигателя.

Система управления огнем включает в себя оптический прицел, лазерный перископический дальномер 1Д14, датчик крена-дифферента ПБ2.329.04 (электрический, маятникового типа) и специализированный электронный цифровой вычислительный комплекс МО.1.01.01.03М2. С помощью лазерного дальномера расстояние до цели определяется с точностью до 10 метров. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена и дифферента фиксируется автоматически и учитывается вычислителем.

Вспомогательное вооружение БМ-1: пулемет РПКС-74 (боезапас 1440 патронов), автомат АКС-74 (боезапас 300 патронов), три противотанковых гранаты РПГ-26 и десять ручных гранат Ф-1.

Силовой привод наведения пусковой установки в горизонтальной плоскости — электромеханический, в вертикальной плоскости — электрогидравлический. Для обеспечения точности стрельбы БМ-1 оснащена аутригерами и гидрофрикционными стопорами с дистанционным электрогидравлическим управлением. Командирский прибор ТКН-ЗА — комбинированный (дневной и ночной) электронно-оптический, бинокулярный, перископический. Остальные приборы наблюдения — как призменные, так и телескопические, а прибор ориентирования — гироскопический курсоуказатель гирополукомпас ГПК-59.

БМ-1 оснащена встроенным бульдозерным оборудованием для самоокапывания, четырьмя установками системы пуска дымовых гранат 902 Г с дальностью стрельбы до 100 метров и термической дымовой аппаратурой, создающей непросматриваемую завесу протяженностью до 400 метров. Система защиты от оружия массового поражения обеспечивает защиту экипажа от отравляющих веществ герметизацией кабины. Фильтровентиляционная установка с прибором радиационной и химической разведки ГО-27 очищают воздух, поступающий в отсек экипажа, от пыли и радиоактивных веществ. Средний радиус действия связи с однотипными радиостанциями — около 20 км. Противопожарная система — автоматическая, трехкратного действия.

Встать на зарядку

Транспортно-заряжающая машина ТЗМ-Т предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки.

Фото: Vitaly V. Kuzmin

ТЗМ-Т представляет собой комплект погрузочно-разгрузочных устройств, размещенных на гусеничной базе. Экипаж машины также состоит из трех человек: водителя-механика, оператора и командира. Они вооружены пулеметом РПКС-74 (боезапас 1440 патронов), двумя автоматами АКС-74 (боезапас 600 патронов), пятью противотанковыми гранатами РПГ-26 и десятью ручными гранатами Ф-1. Грузоподъемность гидравлической двухрежимной крановой установки — 1000 кг. Время зарядки установки дистанционно управляемым электрогидравлическим краном — 24 минуты. Защита боекомплекта — броневая, съемная. Силовая установка, системы электроснабжения, пожаротушения и защиты от оружия массового поражения транспортно-заряжающей машины ТЗМ-Т аналогичны БМ-1.


Солнечный удар

Сегодня ТОС-1А состоят на вооружении 1-й мобильной бригады Войск радиационной, химической и биологической защиты (не менее четырех единиц БМ-1 и одна единица ТЗМ-Т), 28-й отдельной бригады РХБЗ в городе Камышин Волгоградской области (не менее двух единиц БМ-1 и одна единица ТЗМ-Т), а также 70-го отдельного огнеметного батальона в поселке Раздольное Приморского края (не менее двух единиц БМ-1).

В период с декабря 1988 года по февраль 1989 года два комплекса ТОС-1 «Буратино» принимали участие в боевых действиях в Чарикарской долине и на Южном Саланге (Афганистан) в ходе операции «Тайфун». Тактика применения заключалась во внезапном огневом поражении противника, быстром выводе боевых машин из-под возможного ответного обстрела и уходе в пункты постоянной дислокации советских войск. Эффект от применения термобарических боеприпасов в горах превзошел все ожидания. Во время боя за село Комсомольское (Чеченская республика) в 2000 году ТОС-1 вели огонь по позициям боевиков.

ТОС-1А «Солнцепек» поставляется на экспорт в Азербайджан (6 единиц БМ-1 на шасси Т-90 поставлены в 2013 году и еще 6 единиц будут поставлены в 2014 году), Казахстан (3 единицы БМ-1 поставлены в 2011 году) и Ирак (несколько единиц будут поставлены до конца 2014 года).

Тактико-технические характеристики
ТОС-1А «Солнцепек»

Калибр, мм: 220

Количество направляющих труб, шт: 24

Дальность стрельбы, м:

— минимальная: 400

— максимальная: 6000

Площадь поражения при стрельбе на максимальную дальность, кв.м.: 40000

Боевая машина БМ-1

Масса БМ-1 в боевом снаряжении, т: 44,3

Основные размеры, мм:

— длина по задним аутригерам: 7240

— ширина по съемным щиткам: 3580

— высота по деталям на крыше качающейся части: 3073

— Клиренс по основному днищу: 470

Скорость движения по шоссе, км/ч: 60

Запас хода, км: 550

Преодолеваемые препятствия:

— максимальный угол подъема, град.: 30

— максимальный угол крена, град.: 25

— ширина рва, м: 2,6

— высота стенки, м: 0,85

— глубина брода, м: 1,2

Транспортно-заряжающая машина ТЗМ-Т

Масса ТЗМ-Т с комплектом НУРС, т: 39

Основные размеры, мм:

— длина: 7000

— ширина по съемным щиткам: 3580

— высота: 3050

— Клиренс по основному днищу: 477

Количество возимых для БМ-1 боеприпасов, шт: 24

Возимый запас топлива для БМ-1, л.: 400

источник

rcross.livejournal.com

Сибирский "Солнцепек" » Военное обозрение

В период с 1977 по 1994 год была разработана, а в 1995 году – принята на вооружение уникальная реактивная система залпового огня – тяжелая огнеметная система ТОС-1 (шифр «Буратино»). В ее состав вошли: боевая машина (БМ) на танковом шасси с бронированным пакетом направляющих (разработана ФГУП КБТМ, сегодня – ОАО «Омсктрансмаш»), транспортно-заряжающая машина на шасси грузового автомобиля повышенной проходимости (разработана СКБ АО «Мотовилихинские заводы»), а также неуправляемый реактивный снаряд (НУРС), разработанный ГНПП «Сплав».


Боевая машина системы ТОС-1 представляет собой пусковую установку из 30 направляющих труб калибра 220 мм и длиной 3300 мм, смонтированную на шасси танка Т-72А. Транспортно-заряжающая машина с механизмом заряжания и оборудованием для укладки НУРС смонтирована на шасси автомобиля КрАЗ-255Б. НУРС – неуправляемый реактивный снаряд калибра 220 мм и длиной 3300 мм, снаряженный термобарическим взрывчатым веществом и ракетным двигателем для доставки последнего к цели. Дальность стрельбы ТОС-1 – от 400 до 3500 м.

Главный конструктор проекта системы ТОС-1 – Авенир Алексеевич Ляхов.

НОВЫЙ ЭТАП

В 2000 году управлением войск РХБЗ совместно с ФГУП КБТМ было принято решение о модернизации БМ и создании ТЗМ на танковом шасси с присвоением модернизированной системе ТОС-1 индекса ТОС-1А (принята на вооружение в 2003 году).

Работы по модернизации БМ были направлены на совершенствование пусковой установки, улучшение системы управления огнем, а по ТЗМ – на замену колесного шасси танковым. Одновременно ФГУП «ГНПП «Сплав» для ТОС-1А был разработан новый НУРС повышенного могущества с увеличенной массой и длиной, в результате чего дальность стрельбы возросла с 3500 до 6000 м, а площадь поражения – в 4 раза. При этом модернизированная система управления огнем ТОС-1А позволяет повысить точность стрельбы в 2 раза, сократить время нахождения на огневой позиции за счет автоматизации процесса наведения, замены аналогового баллистического вычислителя ТОС-1 на цифровой вычислительный комплекс ТОС-1А.

Модернизация позволила улучшить технологичность и унификацию системы ТОС-1А за счет использования комплектующих, узлов и агрегатов серийного изготовления, применяемых в базовой бронетанковой технике.

Разработанная ФГУП КБТМ транспортно-заряжающая машина ТЗМ-Т системы ТОС-1А на танковом шасси обеспечивает высокую проходимость, бронезащищенность возимого боекомплекта НУРС, защищенность экипажа на уровне танка, стандартизацию обслуживания в эксплуатации.

Главный конструктор проекта системы ТОС-1А – Александр Михайлович Шамраев, изготовитель – ОАО «Омсктрансмаш».

ОСОБЕННОСТИ КОНСТРУКЦИИ

В состав ТОС-1А входят:

– боевая машина БМ-1 на шасси танка типа Т-72 – 1 машина;

– транспортно-заряжающая машина ТЗМ-Т на шасси танка типа Т-72 – 2 машины;


– боекомплект НУРС «Солнцепек» – 72 штуки (на БМ-1- 24 НУРС, на двух ТЗМ-Т – 48 НУРС).

В качестве боеприпасов используются НУРС в термобарическом или зажигательном снаряжении.

Боевая машина БМ-1, передвигаясь в боевых порядках своих войск, за счет высокотемпературного поля и избыточного давления, создаваемого залпом НУРС в термобарическом или зажигательном снаряжении, высокой точности залповой стрельбы по площадной цели обеспечивает:

– огневую поддержку пехоты и танков в различных видах наступательного и оборонительного боя;

– поражение живой силы противника на открытых и в укрытых огневых позициях;

– поражение площадных целей типа взводный опорный пункт, рота в наступлении, огневые позиции артиллерийских и минометных батарей, колонн машин на марше;

– вывод из строя легкобронированной техники;

– поджог и разрушение сооружений.

Состав боевой машины БМ-1: пусковая установка (ПУ) и танковое шасси.

В свою очередь, в состав ПУ входят:

– качающаяся часть (КЧ) с 24 направляющими пусковыми трубами;

– бронированная поворотная платформа с кабиной для размещения членов экипажа, специального оборудования системы управления огнем (СУО), средств связи и установки КЧ.

Вооружение БМ-1 состоит из пусковой установки с 24 направляющими трубами калибром 220 мм и длиной 3725 мм для пуска НУРС. Пакет направляющих труб смонтирован в бронированной качающейся части (КЧ), обеспечивающей противопульную защиту боекомплекта.

Система управления огнем предназначена для поиска цели, измерения дальности, автоматического расчета углов возвышения КЧ и бокового разворота ПУ с учетом дальности, крена-дифферента БМ-1, температур воздуха и заряда, атмосферного давления, скорости и направления ветра на активном и пассивном участках траектории полета НУРС.

Стрельба БМ-1 производится «с места» (с остановки), без выхода экипажа из БМ-1, при любых погодных условиях и времени суток, с открытых огневых позиций (ОП) по видимой цели прямым визированием на цель или с закрытых боевых позиций (ЗОП) с использованием топопривязки огневой позиции и цели.

Наведение ПУ на цель производится с помощью силовых приводов наведения:

– в горизонтальной плоскости – автоматизированное, от пульта управления СПН;

– в вертикальной плоскости – автоматическое, по расчетным установкам;

– приведение качающейся части ПУ в походное положение – автоматическое.

Способ производства выстрела – автоматизированный, с помощью аппаратуры стрельбы, обеспечивающей установку парных или одиночных сходов, полного или частичного залпа.

Шасси БМ оснащено оборудованием для преодоления брода глубиной до 1,2 м, оборудованием для самоокапывания, в качестве которого используется передний аутригер (доработанный отвал) и системой постановки завес для маскировки БМ-1 типа 902Г.

НУРС представляет собой неуправляемый реактивный снаряд калибра 220 мм, длиной 3725 мм, массой 217 кг, летящий на цель после разгона твердотопливным маршевым двигателем по баллистической траектории. Головная часть НУРС снаряжена специальной термобарической смесью.

При срабатывании взрывателя НУРС на площади цели центральный разрывной заряд разрушает оболочку головной части и разбрасывает термобарическую смесь в приземном слое воздуха, при этом одновременно происходит воспламенение смеси, переходящей в объемный взрыв. Процесс горение–взрыв создает мощную ударную волну и высокотемпературный импульс, что наносит поражение живой силе и технике противника.

Количество НУРС в залпе при парных сходах – от 2 до 24, при одиночных сходах – от 1 до 24. Темп схода – 0,5 сек., длительность полного залпа – 6 сек.

Основные тактико-технические характеристики боевой машины БМ-1:

– минимальная дальность стрельбы – 400–600 м;

– максимальная дальность стрельбы – до 6000 м;

– скорость ветра – от 0 до ± 20 м/с;

– температура окружающего воздуха – от –40 до +50 градусов С;

– количество типов НУРС, используемых для боекомплекта БМ-1 – 5;

– боекомплект НУРС – 24 штуки;

– время готовности БМ-1 к открытию огня экипажем на максимальную дальность по видимой цели с момента остановки – 90 сек.;

– длительность полного залпа при парных сходах – 6 сек.;

– площадь поражения полным боекомплектом в залпе БМ-1 на максимальную дальность: уничтожение открытой и расположенной в открытых окопах живой силы и вывод из строя – до 40 000 кв. м, временный вывод из боевого состояния живой силы – до 70 000 кв. м;

– экипаж – 3 чел.

ТРАНСПОРТНО-ЗАРЯЖАЮЩАЯ МАШИНА

Транспортно-заряжающая машина ТЗМ-Т предназначена для транспортирования боекомплекта НУРС, заряжания, разряжания боевой машины БМ-1 и при необходимости хранения боекомплекта.

В состав ТЗМ-Т входят:

– танковое шасси, оснащенное штатными узлами и агрегатами, силовой установкой, трансмиссией, ходовой частью, электрооборудованием, автоматическими системами защиты от ОМП, ППО, термодымовой аппаратурой;

– специальное оборудование в составе:

– крановая установка грузоподъемностью 1000 кг с электрогидравлическим приводом;

– выносной пульт управления крановой установкой;

– специальное оборудование для заряжания;

– ложементы для укладки НУРС;

– съемная противопульная бронезащита боекомлекта НУРС.

Основные ТТХ транспортно-заряжающей машины ТЗМ-Т:

– возимый боекомплект для БМ-1 – 24 НУРС;

– время заряжания БМ-1 боекомлектом – 24 мин.;

– экипаж – 3 чел.

Для обеспечения связи на БМ-1 и ТЗМ-Т используются УКВ средства связи типа Р-163 или Р-168, обеспечивающие дальность связи не менее 20 км. Для внутренней связи используется аппаратура Р-174 или АВСКУ-Е.

В БМ-1 и ТЗМ-Т предусмотрены места для размещения личного оружия – автоматов АКС-74, боекомплекта к ним, а также место для пулемета РПКС-74 с боекомплектом и ручных гранат типа Ф-1, РПГ-26.

Проходимость по дорожным условиям, по запасу хода по топливу БМ-1 и ТЗМ-Т – на уровне танка Т-72.

БОЕВАЯ ЭФФЕКТИВНОСТЬ

По боевой эффективности БМ-1 системы ТОС-1А превосходит отечественные и зарубежные аналоги. Высокая точность расчета и автоматизированная отработка пусковой установкой углов стрельбы, малое техническое рассеивание НУРС при залповой стрельбе позволяет многократными, перекрывающими друг друга ударными и тепловыми импульсами на площади цели плотно накрыть живую силу и технику противника.

Танковое шасси, обеспечивая тактическую подвижность и бронезащищенность экипажа на уровне танка, позволяет одиночной БМ-1 или подразделению в условиях возникновения встречного боя оперативно выдвинуться на выгодную огневую позицию, произвести через 90 сек. залп без выхода экипажа и при огневом противодействии противника выйти из зоны обстрела за время до 50 сек. Максимальное время полета НУРС составляет 35 сек.

В процессе эксплуатации системы ТОС-1 и ТОС-1А принимали участие в боевых действиях в Афганистане и локальных конфликтах в СКВО, зарекомендовав себя как эффективное оружие, не имеющее аналогов для применения в равнинных и горных условиях.

ТОС-1А по примененным техническим решениям, решаемым боевым задачам и боевой эффективности является уникальной разработкой и не имеет аналогов в мире. Все существующие в настоящее время системы залпового огня разрабатывались для применения в составе подразделений второго эшелона и не могут быть применены для боя в непосредственном контакте с противником вследствие своей уязвимости. Только БМ-1, имея бронирование на уровне танка и минимальную дальность стрельбы 600 м, может выполнять стоящие боевые задачи на передовой линии обороны в очень короткий промежуток времени, оставаясь практически неуязвимой.

Анализ боевой эффективности БМ-1 показывает, что огневая мощь системы в пределах дальности ведения огня превосходит все состоящие на вооружении Российской армии артиллерийские системы, применяющие обычные боеприпасы. Следует также отметить, что система ТОС-1А защищена 34 объектами интеллектуальной собственности.

Конструктивные особенности БМ-1, позволяющие вести прицельную стрельбу по видимым и наиболее опасным целям на дальностях от 0,4 до 6 км, также обеспечивают преимущества перед системами РСЗО «Град», «Ураган», «Смерч», MLRS (США), LAPS (ФРГ) и RAFAL (Франция), минимальная дальность стрельбы которых составляет от 9 до 20 км (ведение стрельбы на поражение осуществляется батареей, дивизионом с корректировкой огня) не только по поражающим факторам, но и по расходу боеприпасов на аналогичные цели.

Однако, несмотря на свои возможности и преимущества по сравнению с другими РСЗО, в настоящее время ТОС-1А нуждается в модернизации. ОАО «Омсктрансмаш» в инициативном порядке обозначило перспективы дальнейшего совершенствования системы, разработав конструкторскую документацию БМ-1 и ТЗМ-Т на шасси танка Т-90С, а также ТЗМ на базе автомобиля КамАЗ-63501» семейства «Мустанг».

topwar.ru

Огнеметная система «Солнцепек»


Скажите, как его зовут?

ТОС-1А «Солнцепек» — это модификация ТОС-1 «Буратино», тяжелой огнеметной системы залпового огня на базе танка Т-72. ТОС-1 разрабатывалась в период с 1971 по 1979 годы. Первые опытные образцы на шасси Т-72 были изготовлены в ОАО «Конструкторское бюро транспортного машиностроения» в Омске. Комплекс включал в себя боевую машину (БМ) — пусковую установку с пакетом из 30 направляющих на шасси танка Т-72 и транспортно-заряжающую машину (ТЗМ) на шасси КрАЗ-255Б. В 1980 году машина успешно прошла государственные испытания и была рекомендована для принятия на вооружение Советской Армией.
Система «Буратино» предназначалась для вывода из строя легкобронированной и автомобильной техники, поджога и разрушения сооружений и зданий, уничтожения живой силы противника осколками и ударной волной, создаваемыми при массированном применении неуправляемых реактивных снарядов в термобарическом и дымозажигательном снаряжении.

Значительная масса пакета направляющих труб со снарядами потребовала наличия шасси высокой грузоподъемности, а небольшая дальность стрельбы (от 400 до 4500 метров) — определенного уровня защиты всей боевой машины, что утяжелило ее до 46 тонн. Пакет из 30 направляющих для неуправляемых реактивных снарядов (НУРС) монтировался на поворотной платформе пусковой установки. Все действия по наведению установки на цель экипаж производил, не выходя из машины — с помощью прицела и электроприводов. Траектория полета снарядов к цели требовала точного учета условий стрельбы и создания специальной системы управления огнем, которая состояла из оптического прицела, лазерного дальномера, датчика крена и электронного баллистического вычислителя.

От «Буратино» к «Солнцепеку»

В 2001 году система «Буратино» была модернизирована и получила название ТОС-1А «Солнцепек». Отличительными особенностями новинки стали: уменьшенное до 24 количество снарядов, увеличенная до 6 километров дальность стрельбы, замененное шасси КрАЗа на модернизированную гусеничную базу танка Т-72А.

В состав системы ТОС-1А «Солнцепек» входят:
 — боевая машина БМ-1 («Объект 634Б») с пусковой установкой на шасси Т-72А;
 — транспортно-заряжающая машина ТЗМ-Т («Объект 563») на шасси Т-72А;
 — НУРС МО.1.01.04 или МО.1.01.04М калибра 220 мм.

Огонь, батарея!

Машина БМ-1 представляет собой реактивную систему залпового огня. Она оснащена дизельной силовой установкой В-84МС мощностью 840 л. с. при 2000 об./мин. на шасси Т-72А, поворотной платформой с качающейся частью, в состав которой входит пакет из 24 трубчатых направляющих для реактивных снарядов, электроприводами и системой управления огнем. Пакет направляющих смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибром 7,62 мм с расстояния не менее 620 метров. Наведение качающейся части пусковой установки на цель в горизонтальной и вертикальной плоскостях производится электрогидравлическими приводами с использованием лазерного дальномера и баллистического вычислителя.

Фото: Vitaly V. Kuzmin

В зависимости от обстановки, огонь по целям может производиться одиночными и парными выстрелами из двух стволов. Управление пусками НУРС автоматическое, длительность полного залпа при парных пусках — 6 секунд, при одиночных — 12 секунд, а время готовности к открытию огня по видимой цели с момента остановки боевой машины — 90 секунд. Экипаж машины состоит из трех человек: водителя-механика, наводчика и командира.

Стрельба ведется неуправляемыми реактивными снарядами калибра 220 мм. Снаряды предназначены для доставки термобарической смеси, приведения ее в действие и создания избыточного давления и теплового поля на площади цели. Снаряд МО.1.01.04 имеет длину 3300 мм и вес 173 кг, а МО.1.01.04М немного длиннее и тяжелее — 3700 мм и 217 кг соответственно. НУРС состоят из головной части термобарического или зажигательного действия, взрывателя и твердотопливного реактивного двигателя.

Система управления огнем включает в себя оптический прицел, лазерный перископический дальномер 1Д14, датчик крена-дифферента ПБ2.329.04 (электрический, маятникового типа) и специализированный электронный цифровой вычислительный комплекс МО.1.01.01.03М2. С помощью лазерного дальномера расстояние до цели определяется с точностью до 10 метров. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена и дифферента фиксируется автоматически и учитывается вычислителем.

Вспомогательное вооружение БМ-1: пулемет РПКС-74 (боезапас 1440 патронов), автомат АКС-74 (боезапас 300 патронов), три противотанковых гранаты РПГ-26 и десять ручных гранат Ф-1.

Силовой привод наведения пусковой установки в горизонтальной плоскости — электромеханический, в вертикальной плоскости — электрогидравлический. Для обеспечения точности стрельбы БМ-1 оснащена аутригерами и гидрофрикционными стопорами с дистанционным электрогидравлическим управлением. Командирский прибор ТКН-ЗА — комбинированный (дневной и ночной) электронно-оптический, бинокулярный, перископический. Остальные приборы наблюдения — как призменные, так и телескопические, а прибор ориентирования — гироскопический курсоуказатель гирополукомпас ГПК-59.

БМ-1 оснащена встроенным бульдозерным оборудованием для самоокапывания, четырьмя установками системы пуска дымовых гранат 902 Г с дальностью стрельбы до 100 метров и термической дымовой аппаратурой, создающей непросматриваемую завесу протяженностью до 400 метров. Система защиты от оружия массового поражения обеспечивает защиту экипажа от отравляющих веществ герметизацией кабины. Фильтровентиляционная установка с прибором радиационной и химической разведки ГО-27 очищают воздух, поступающий в отсек экипажа, от пыли и радиоактивных веществ. Средний радиус действия связи с однотипными радиостанциями — около 20 км. Противопожарная система — автоматическая, трехкратного действия.

Встать на зарядку

Транспортно-заряжающая машина ТЗМ-Т предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки.

Фото: Vitaly V. Kuzmin

ТЗМ-Т представляет собой комплект погрузочно-разгрузочных устройств, размещенных на гусеничной базе. Экипаж машины также состоит из трех человек: водителя-механика, оператора и командира. Они вооружены пулеметом РПКС-74 (боезапас 1440 патронов), двумя автоматами АКС-74 (боезапас 600 патронов), пятью противотанковыми гранатами РПГ-26 и десятью ручными гранатами Ф-1. Грузоподъемность гидравлической двухрежимной крановой установки — 1000 кг. Время зарядки установки дистанционно управляемым электрогидравлическим краном — 24 минуты. Защита боекомплекта — броневая, съемная. Силовая установка, системы электроснабжения, пожаротушения и защиты от оружия массового поражения транспортно-заряжающей машины ТЗМ-Т аналогичны БМ-1.

Солнечный удар

Сегодня ТОС-1А состоят на вооружении 1-й мобильной бригады Войск радиационной, химической и биологической защиты (не менее четырех единиц БМ-1 и одна единица ТЗМ-Т), 28-й отдельной бригады РХБЗ в городе Камышин Волгоградской области (не менее двух единиц БМ-1 и одна единица ТЗМ-Т), а также 70-го отдельного огнеметного батальона в поселке Раздольное Приморского края (не менее двух единиц БМ-1).

В период с декабря 1988 года по февраль 1989 года два комплекса ТОС-1 «Буратино» принимали участие в боевых действиях в Чарикарской долине и на Южном Саланге (Афганистан) в ходе операции «Тайфун». Тактика применения заключалась во внезапном огневом поражении противника, быстром выводе боевых машин из-под возможного ответного обстрела и уходе в пункты постоянной дислокации советских войск. Эффект от применения термобарических боеприпасов в горах превзошел все ожидания. Во время боя за село Комсомольское (Чеченская республика) в 2000 году ТОС-1 вели огонь по позициям боевиков.

ТОС-1А «Солнцепек» поставляется на экспорт в Азербайджан (6 единиц БМ-1 на шасси Т-90 поставлены в 2013 году и еще 6 единиц будут поставлены в 2014 году), Казахстан (3 единицы БМ-1 поставлены в 2011 году) и Ирак (несколько единиц будут поставлены до конца 2014 года).

Тактико-технические характеристики ТОС-1А «Солнцепек»

Калибр, мм: 220

Количество направляющих труб, шт: 24

Дальность стрельбы, м:
 — минимальная: 400
 — максимальная: 6000

Площадь поражения при стрельбе на максимальную дальность, кв. м.: 40000

Боевая машина БМ-1

Масса БМ-1 в боевом снаряжении, т: 44,3

Основные размеры, мм:
 — длина по задним аутригерам: 7240
 — ширина по съемным щиткам: 3580
 — высота по деталям на крыше качающейся части: 3073
 — Клиренс по основному днищу: 470

Скорость движения по шоссе, км/ч: 60

Запас хода, км: 550

Преодолеваемые препятствия:
 — максимальный угол подъема, град.: 30
 — максимальный угол крена, град.: 25
 — ширина рва, м: 2,6
 — высота стенки, м: 0,85
 — глубина брода, м: 1,2

Транспортно-заряжающая машина ТЗМ-Т

Масса ТЗМ-Т с комплектом НУРС, т: 39

Основные размеры, мм:
 — длина: 7000
 — ширина по съемным щиткам: 3580
 — высота: 3050
 — Клиренс по основному днищу: 477

Количество возимых для БМ-1 боеприпасов, шт: 24

Возимый запас топлива для БМ-1, л.: 400

www.politinform.su

Солнцепек Википедия

Тяжёлая огнемётная система залпового огня «Буратино»

ТОС-1А «Солнцепёк» на учениях войск РХБЗ на Шиханском полигоне.
Шасси Платформа танка Т-72
Страна-разработчик СССР СССР
Годы производства 1987 — наст. время
Масса в боевом положении 46 000 кг
Длина в походном положении 6860 мм
Ширина в походном положении 3460 мм
Высота в походном положении 2600 (оценочная) мм
Клиренс 470 мм
Калибр 220 мм
Длина ствола 5000 (оценочная) мм
Количество направляющих 24 (30)
Дальность стрельбы минимальная 400 м
Дальность стрельбы максимальная 3600 (с новыми ракетами — до 6000) м
Площадь поражения до 40 000 м²
Расчёт БМ 3 чел.
Тип двигателя V-12 дизельный
Максимальная скорость по шоссе 65 км/ч
Запас хода по шоссе 550 км
Колёсная формула гусеничное шасси
 Медиафайлы на Викискладе

ТОС-1 «Буратино» — тяжёлая огнемётная система (ТОС) залпового огня на базе танка Т-72.

История создания[ | ]

Разрабатывалась в период с 1971 по 1979 годы в Конструкторском бюро транспортного машиностроения (Омск) совместн

ru-wiki.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
