МОСКВА, 23 июл — РИА Новости, Андрей Коц. Если современный танк обстрелять бронебойной «болванкой» времен Второй мировой, то, скорее всего, на месте попадания останется лишь вмятина — сквозное пробитие практически исключено. Применяемая сегодня «слоеная» композитная броня уверенно держит такой удар. Но ее все еще можно проткнуть «шилом». Или «ломом», как сами танкисты называют бронебойные оперенные подкалиберные снаряды (БОПС). О том, как действуют эти боеприпасы, — в материале РИА Новости.

Шило вместо кувалды

29 июня 2018, 08:00

Растворить броню. Как работают кумулятивные боеприпасы

Из названия ясно, что подкалиберный боеприпас представляет собой снаряд калибром заметно меньше калибра орудия. Конструктивно это «катушка» с диаметром, равным диаметру ствола, в центре которой — тот самый вольфрамовый или урановый «лом», что и бьет по броне противника. При выходе из канала ствола катушка, обеспечившая сердечнику достаточную кинетическую энергию и разогнавшая его до нужной скорости, разделяется на части под действием набегающих потоков воздуха, а в цель летит тонкий и прочный оперенный штырь. При столкновении за счет меньшего удельного сопротивления он гораздо эффективнее пробивает броню, чем толстая монолитная болванка.

Заброневое воздействие такого «лома» колоссально. За счет сравнительно небольшой массы — 3,5-4 килограмма — сердечник подкалиберного снаряда сразу после выстрела разгоняется до значительной скорости — около 1500 метров в секунду. При ударе о броневой лист он пробивает небольшое отверстие. Кинетическая энергия снаряда частично идет на разрушение брони, а частично превращается в тепловую. Раскаленные осколки сердечника и брони выходят в заброневое пространство и распространяются веером, поражая экипаж и внутренние механизмы машины. При этом возникают многочисленные очаги возгорания.

© Фото : public domainБронебойный оперенный подкалиберный снаряд

© Фото : public domain

Точным попаданием БОПС можно вывести из строя важные узлы и агрегаты, уничтожить или серьезно ранить членов экипажа, заклинить башню, пробить топливные баки, подорвать боеукладку, разрушить ходовую часть. Конструктивно современные подкалиберные очень разные. Тела снарядов бывают как монолитными, так и составными — сердечник или несколько сердечников в оболочке, а также продольно и поперечно многослойными, с различными типами оперения.

CC BY-SA 3.0 / aick / 120-mm shells of IMI120 мм выстрелы израильской фирмы IMI. На переднем плане выстрел М829 (США), выпускаемый IMI по лицензии

CC BY-SA 3.0 / aick / 120-mm shells of IMI

У ведущих устройств (тех самых «катушек») разная аэродинамика, они изготавливаются из стали, легких сплавов, а также композиционных материалов — например, из углекомпозитов или арамидных композитов. В головных частях БОПС могут устанавливаться баллистические наконечники и демпферы. Словом, на любой вкус — под любую пушку, под определенные условия танкового боя и конкретную цель. Основные преимущества таких боеприпасов — высокая бронепробиваемость, высокая подлетная скорость, малая чувствительность к воздействию динамической защиты, низкая уязвимость к комплексам активной защиты, которые просто не успевают среагировать на быструю и малозаметную «стрелу».

«Манго» и «Свинец»

2 декабря 2017, 08:00

Девять граммов смерти. Самые убойные типы пуль

Под 125-миллиметровые гладкоствольные пушки отечественных танков еще в советское время  разработали широкую номенклатуру оперенных «бронебойников». Ими занялись после появления у потенциального противника танков M1 Abrams и Leopard-2. Армии как воздух были необходимы снаряды, способные поражать новые типы усиленной брони и преодолевать динамическую защиту.

Один из самых распространенных БОПС в арсенале российских танков Т-72, Т-80 и Т-90 — принятый на вооружение в 1986 году снаряд повышенного могущества ЗБМ-44 «Манго». У боеприпаса достаточно сложная конструкция. В головной части стреловидного тела установлен баллистический наконечник, под которым располагается бронебойный колпачок. За ним — бронебойный демпфер, тоже играющий важную роль в пробитии. Сразу после демпфера — два сердечника из вольфрамового сплава, удерживаемые внутри рубашкой из легкосплавного металла.

При столкновении снаряда с преградой рубашка плавится и высвобождает сердечники, «вгрызающиеся» в броню. В хвостовой части снаряда — стабилизатор в виде оперения с пятью лопастями, в основании стабилизатора — трассер. Весит этот «лом» всего около пяти килограммов, но способен пробить почти полметра танковой брони на дальности до двух километров.

© РИА Новости / Григорий Сысоев / Перейти в медиабанкТанк Т-90 во время демонстрационного показа современных и перспективных образцов вооружения

Более новый ЗБМ-48 «Свинец» приняли на вооружение в 1991-м. Стандартные российские танковые автоматы заряжания ограничены по длине снарядов, поэтому «Свинец» — самый массивный отечественный танковый боеприпас данного класса. Длина активной части снаряда — 63,5 сантиметра. Сердечник изготовляется из уранового сплава, у него высокое удлинение, что повышает пробиваемость, а также снижает воздействие динамической защиты. Ведь чем больше длина снаряда, тем меньшая его часть за определенный момент времени взаимодействует с пассивной и активной преградами.

Подкалиберные стабилизаторы повышают точность снаряда, также используется новое композитное ведущее устройство-«катушка». БОПС «Свинец» — наиболее мощный серийный снаряд для 125-миллиметровых танковых орудий, способный составить конкуренцию ведущим западным образцам. Средняя бронепробиваемость по гомогенной стальной плите с двух километров — 650 миллиметров.

Это не единственная подобная разработка отечественного ОПК — СМИ сообщали, что специально для новейшего танка Т-14 «Армата» созданы и испытаны БОПС «Вакуум-1» длиной 900 миллиметров. Их бронепробиваемость вплотную приблизилась к метру.

Стоит отметить, что вероятный противник тоже не стоит на месте. Еще в 2016-м компания Orbital ATK запустила полномасштабное производство продвинутого бронебойного оперенного подкалиберного снаряда с трассером М829А4 пятого поколения для танка М1. По словам разработчиков, боеприпас пробивает 770 миллиметров брони.

БОЕКОМПЛЕКТ ТАНКОВ Т-64/72/80/90 БОПС (Бронебойные оперенные подкалиберные снаряды)

С принятием на вооружение среднего танка Т-62, СССР стал первой страной в мире, массово применившей в танковом боекомплекте бронебойные оперенные подкалиберные боеприпасы (БОПС). Благодаря чрезвычайно высокой скорости и большой дальности прямого выстрела.

Бронебойные снаряды к 115-мм пушке У-5ТС (2А20) превосходили по бронепробиваемости под углом 60 град. от нормали лучшие подкалиберные снаряды для нарезных пушек на 30% и имели дальность прямого выстрела в 1,6 раза больше, чем штатные. Однако, унитарные выстрелы для ГСП У-5ТС не позволяли полностью реализовать потенциал по скорострельности и сокращению внутреннего забронированного объема перспективного танка, кроме того, из-за повышенной загазованности боевого отделения Т-62 конструкторы были вынуждены прибегнуть к механизму удаления стреляных гильз, который несколько снижал скорострельность танка. Таким образом, стала актуальна проблема автоматизации процесса заряжения танковой пушки, которая позволяла наряду с увеличением скорострельности значительно сократить внутренний объем, а, следовательно, и защищенность.

В начале 1961 года началась работа по созданию 115-мм выстрелов раздельного заряжания с ОБПС, кумулятивным и осколочно-фугасным снарядами для пушки Д-68 (2А21).

Завершение работ по созданию выстрелов раздельного заряжания для пушки Д-68, установленной в новом среднем танке с механизированным заряжанием, были успешно решены, и вновь созданные боеприпасы запущены в серийное производство в 1964 году.

В 1966 году танк Т-64 с пушкой Д-68 и новыми выстрелами к ней был принят на вооружение.

Однако по ряду причин пушка калибра 115 мм танка Т-64 посчитали недостаточной для обеспечения гарантированного поражения перспективных зарубежных танков.

Возможно, причиной послужила излишне завышенная оценка бронестойкости нового, наиболее мощного на тот период английского танка «Чифтейн» а также опасения скорого поступления на вооружение перспективного американо-германского танка МБТ-70, который так и не был принят на вооружение.

В этих причин была создана усовершенствованной версия танка Т-64, получившего обозначение Т-64А и принятая на вооружение Советской Армии в мае 1968 года. Танк был вооружен 125 мм пушкой Д-81Т  (2А26) разработанная в 1962 году на заводе № 172 (г. Пермь) в ОКБ-9 под руководством Ф.Ф. Петрова.

В последствии эта пушка, заслужившая немало положительных отзывов за свои высокие технические и эксплуатационные характеристики проходила многочисленные модернизации, направленные на дальнейший рост ее характеристик.

Модернизированные версии пушки  Д-81Т  (2А26) такие как 2А46М, 2А46М-1, 2А46М-2, 2А46М-4 являются основным вооружением  отечественных танков по сей день.

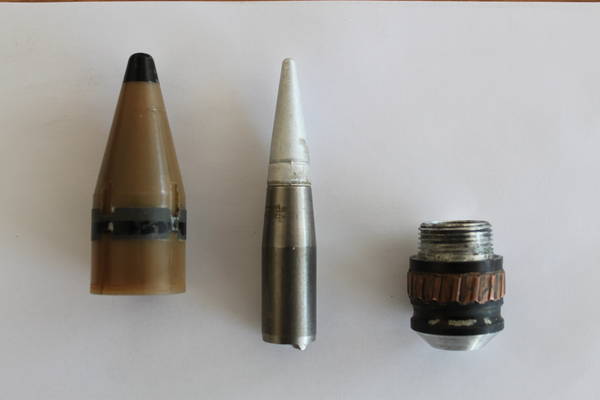

БПС сгорающий цилиндр с трубчатым порохом (СЦ) – Справа

Сгорающая гильза (СГ) – Слева

Сердечник – Посередине

Как видно на картинках, на БПС надевается сгорающий цилиндр (СЦ) с трубчатым порохом, СЦ изготовлен из картона, пропитанного тротилом и во время выстрела полностью сгорает и от него нечего не остается. Сгорающая гильза (СГ) изготовлена по аналогичной технологии, после выстрела от нее остается металлический поддон. Средством воспламенения служит гальвано — ударная втулка ГУВ-7,отличающаяся от обычной тем, что в ней есть мостик накаливания, который воспламеняет порох при прикосновении бойка, но она может работать и как обычная от удара.

Отечественный БПС состоит из ведущего кольца, состоящего из трех секторов с плоскостью разъема под 120 градусов, скрепленных обтюрирующим пояском из меди или пластмассы. Второй опорой служат перья стабилизатора, снабженные подшипниками. При вылете из ствола кольцо разделяется на три сектора и сектора летят до 500 м с большой скоростью, находиться впереди стреляющего БПС танка не рекомендуется. Сектор может повредить легкобронированную технику, и нанести ранения пехоте. Отделяющиеся сектора БПС обладают значительной кинетической энергией в пределах  2° от выстрела (на расстоянии 1000 м)

На ОБПС надевается сгорающий цилиндр (СЦ) с трубчатым порохом, СЦ изготовлен из картона, пропитанного тротилом и во время выстрела полностью сгорает и от него нечего не остается. Сгорающая гильза (СГ) изготовлена по аналогичной технологии, после выстрела от нее остается металлический поддон. Средством воспламенения служит гальвано — ударная втулка ГУВ-7.

Начало 60-х и конец семидесятых годов, принятие на вооружение ОБПС стабилизируемых оперением.

Период конца 60-х и конца семидесятых годов характеризовался эволюционным развитием зарубежных танков, лучшие из которых обладали гомогенной бронезщитой в пределах 200 (Леопард-1А1), 250 (М60) и 300 («Чифтейн») миллиметров брони.

Их боекомплект включал БПС для 105 мм пушек L7 (и ее американского аналога М68) и 120 мм нарезной пушки Л-11 танка «Чифтейн».

В то же время в СССР на вооружение поступил ряд ОБПС для 115 и 125 мм ГСП танков Т-62, Т-64 и Т-64, а также 100 мм гладкоствольной ПТП Т-12.

Среди них были снаряды двух модификаций: цельнокорпусные и имеющие твердосплавный сердечник.

Цельнокорпусные ОБПС 3БМ2 для ПТП Т-12, 3БМ6 для ГСП У-5ТС танка Т-62, а также цельнокорпусной ОБПС для 125 мм ГСП 3БМ17. ОБПС с твердосплавным сердечником включали 3БМ3 для ГСП У-5ТС танка Т-62, 125 мм ОБПС 3БМ15, 3БМ22 для танков Т-64А/Т-72/Т-80.

Снаряд 3ВБМ-7 (индекс снаряда  3БМ-15; индекс снаряда с метательным зарядом 3БМ-18) (п/в прибл.1972)

Активная часть этого снаряда немного удлинена по сравнению с 3БМ-12, что не сказалось на общей длине снаряда благодаря большему заглублению активной части в дополнительный заряд. Несмотря на то что снаряд давно не использовался в Советской Армии, он оставался до распада СССР самым современным ОБПС, доступным для получателей советских экспортных танков Т-72. БМ-15 и его местные аналоги производились по лицензии во многих странах.

Выстрел 3ВБМ-8 (индекс снаряда  3БМ-17; индекс снаряда с метательным зарядом 3БМ-18) (п/в прибл.1972)

Упрощенный вариант снаряда 3БМ-15; отсутствует сердечник из карбида вольфрама, взамен увеличен размер бронебойного колпачка чтобы скомпенсировать падение бронепробиваемости. Предположительно использовался только в экспортных и учебных целях.

Выстрел 3ВБМ-9 (индекс снаряда  3БМ-22; индекс снаряда с метательным зарядом 3БМ-23) (п/в 1976)

Тема НИР «Заколка». Длина а.ч. практически идентична а.ч. БМ-15, однако используется гораздо более массивный бронебойный демпфер. В результате снаряд заметно тяжелее чем БМ-15, что привело к некоторому снижению начальной скорости. Данный снаряд являлся наиболее распространенным в Советской Армии в конце 70-х — начале 80-х гг, и хотя более не производится, накоплен в больших количествах и по-прежнему разрешен к применению.

Внешний вид сердечника одного вариантов снаряда.

Второе поколение (конец 70-х и 80-е годы)

В 1977 году начинаются работы, направленные на повышение боевой эффективности выстрелов танковой артиллерии. Постановка этих работ была связана с необходимостью поражения новых типов усиленной бронезащиты, разрабатываемых за рубежом танков нового поколения М1 «Абрамс» и «Леопард-2».
Началась разработка новых конструктивных схем ОБПС, обеспечивающих поражение монолитной комбинированной брони в широком диапазоне углов встречи снаряда с бронёй, а также преодоление ДЗ.

Другие задачи включали улучшение аэродинамических качеств снаряда в полете с целью снижения лобового сопротивления, а также увеличение его начальной скорости.

Продолжалась разработка новых сплавов на основе вольфрама и обедненного урана с повышенными физико-механическими характеристиками.
Полученные результаты по этим НИР позволили в конце 70-х годов приступить к разработке новых ОБПС с усовершенствованным ведущим устройством, закончившиеся принятием на вооружение ОБПС «Надежда», «Вант» и «Манго» к 125-мм ГСП Д-81.

Одним из главных отличий новых ОБПС по сравнению с разработанными до 1977 года было новое ведущее устройство с секторами «прижимного» типа с применением алюминиевого сплава и полимерных материалов.

В ОБПС до этого применялись ведущие устройства с стальными секторами «разжимного» типа.

В 1984 был разработан ОБПС 3ВБМ13 «Вант» со снарядом 3БМ32 повышенной эффективности, «Вант» стал первым отечественным моноблочным ОБПС изготовленным из уранового сплава с высокими физико-механическими свойствами.

ОБПС «Манго» был разработан специально для поражения танков, имеющих комбинированную и динамическую защиту. В конструкции снаряда применен высокоэффективный комбинированный сердечник, из вольфрамового сплава размещенный в стальном кожухе, между которыми имеется прослойка из легкоплавкого сплава.

Снаряд, способен преодолевать динамическую защиту и надёжно поражать сложную составную броню танков, поступивших на вооружение в конце 70-х и до середины 80-х годов.

Выстрел 3ВБМ-11 (индекс снаряда  3БМ-26; индекс снаряда с метательным зарядом 3БМ-27) (п/в 1983)

Тема «Надежда-Р». Данный ОБПС являлся первым в серии снарядов с новым ведущим устройством.

Этот боеприпас также был первым, разрабатывавшимся и испытывавшемся специально с целью парирования усовершенствованных многослойных преград, примененных на перспективных танках НАТО.

Применяется с основным метательным зарядом 4Ж63.

3БМ-29. «Надфиль-2», ОБПС с сердечником из урана ( 1982 г) аналогичный по конструкции 3БМ-26.

Выстрел 3ВБМ-13 (индекс снаряда  3БМ-32; индекс снаряда с метательным зарядом 3БМ-38) (п/в 1985)

Тема НИР «Вант». Первый советский монолитный урановый ОБПС.

Выстрел 3ВБМ-17 (индекс снаряда  3БМ-42; индекс снаряда с метательным зарядом 3БМ-44) (п/в 1986)

Тема НИР «Манго» открыта в 1983 г. Снаряд повышенного могущества, предназначенный для поражения современных многослойных бронепреград. Имеет очень сложную конструкцию, включающую в себя сплошной баллистический и бронебойный колпачок, бронебойный демпфер, и два сердечника из высокопрочного вольфрамового сплава большого удлинения. Сердечники закреплены в корпусе снаряда посредством рубашки из легкоплавкого сплава; в процессе пробития рубашка плавится, позволяя сердечникам войти в канал пробития не расходуя энергию на отделение от корпуса.

ВУ — дальнейшее развитие ВУ, примененного с ОБПС 3БМ-26, изготовлено из сплава В-96Ц1 с улучшенными характеристиками. Снаряд широко распространен, а также экспортировался в комплекте с российскими и украинскими танками Т-80У/Т-80УД и Т-90, поставленными за рубеж в последнее десятилетие.

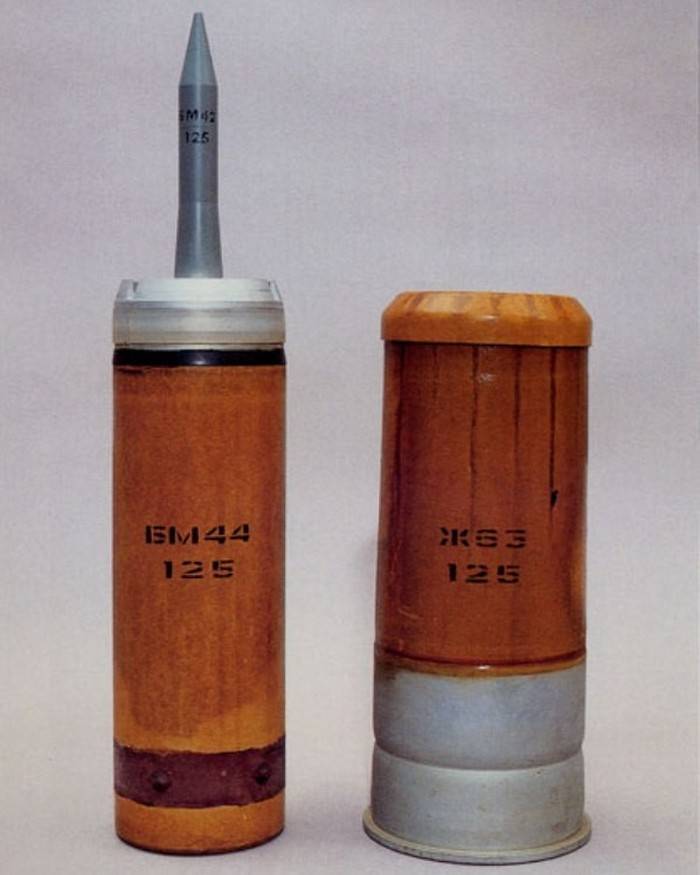

1 — Выстрел 3ВБM-17

2 – Разрез снаряда 3БM-44

ОБПС «Свинец» (индекс снаряда  3БМ-46; индекс снаряда с метательным зарядом 3БМ-48) (п/в 1986)

Современный ОБПС с монолитным урановым сердечником высокого удлинения и подкалиберными стабилизаторами, использующий новое композитное ВУ с двумя зонами контакта. Снаряд имеет длину, близкую к предельно допустимой для стандартных советских автоматов заряжания. Наиболее мощный советский 125-мм ОБПС, превышающий или соответствующий по могуществу ОБПС, принятым на вооружение стран НАТО до сравнительно недавнего времени.

Выстрел с ОБПС повышенного могущества

Снаряд повышенного могущества с вольфрамовым сердечником высокого удлинения и подкалиберными стабилизаторами, использующий четырехсекционное композитное ВУ с двумя зонами контакта. В литературе Рособоронэкспорта этот снаряд упоминается просто как «снаряд повышенного могущества».

Разработчиками этого боеприпаса впервые был создан снаряд большого удлинения с новой схемой ведения.

Новый БПС предназначен для стрельбы из танковой пушки Д-81 по современным танкам, оснащенным сложной композиционной броней, и динамической защитой.



По сравнению с  БОПС 3БМ42 за счет удлиненного корпуса из вольфрамового сплава и заряда из более высокоэнергетичных порохов обеспечен 20% рост бронепробиваемости.

Сводная таблица ТТХ

Индекс выстрела

3ВБМ-7

3ВБМ-8

3ВБМ-9

3ВБМ-11

3ВБМ-10

3ВБМ-13

3ВБМ-17

3ВБМ-20

3ВБМ-17M

Индекс снаряда

3БМ-16

3БМ-17

3БМ-22

3БМ-26

3БМ-29

3БМ-32

3БМ-42

3БМ-46

3БМ-42M

Индекс снаряда с дополнительным зарядом

3БМ-18

3ВБМ-18

3БМ-3

3БМ-27

3БМ-30

3БМ-38

3БМ-44

 3БМ-48

3БМ-44М

Шифр



Заколка

Надежда-Р

Надфиль-2

Вант

Манго

Свинец

Манго-М

Начальная

скорость, м/с

1780

1780

1760

1720

1692. ..1700

1692…1700

1692…1700

1650

1692…1700

 Длина сердечника, мм

548

558

558

558

560

480

574

640

610

Масса (без ВУ), г

3900

3900

3900

4800

4800

4850

4850

5200

5000

Сердечник (сплав на основе)

Сталь

Вольфрам

Обедненный уран

Обедненный

уран

Вольфрам

Обедненный

уран

Вольфрам

Схема ведения

Кольцевое ВУ из стали, разжимного типа и оперение

ВУ прижимного типа из алюминиевого сплава и оперение

Двухопорное ВУ

Нормативная пробиваемость на 2000 м, 60°

110…150

170

200

210

250

220

300

270

В плане развития БОПС в период с конца девяностых была проведена большая работа, задел которой составили БОПС «Анкер» и 3БМ48 «Свинец». Данные снаряды значительно превосходили такие БОПС как «Манго» и «Вант», основным отличием были новые принципы системы ведения в канале ствола и сердечник с значительно повышенным удлинением. Новая система ведения снарядов в канале ствола не только позволяла использовать более длинные сердечники, но и позволяла улучшить их аэродинамические свойства.

После распада СССР началось и продолжается отставание отрасли производства новых типов боеприпасов. Остро встал вопрос о модернизации боекомплекта, как отечественных танков, так и поставленных на экспорт. Разработка, а также мелкомасштабное производство отечественных БПС продолжалось, однако массовое внедрение и серийное производство образцов БПС нового поколения не осуществлялось.

В связи с недостатком современных БПС ряд стран, обладающих большим парком отечественных танков, вооруженных 125 мм пушкой, предприняли свои попытки разработки БПС.



БМ-44У1 (Украина), TAPNA (Словакия), Пронит Мк2 (Польша), «Ниаз», вариант ТК (Пакистан-КНР). Бронепробиваемость 125 мм БПС различных стран, разработанных в 90-е годы находится в пределах 540…740 мм.



Сравнение ОБПС калибра 125 мм 3БМ48, 3БМ44М, М829А2 (США), НОРИНКО ТК125 (КНР)

и ОБПС калибра 120 мм ДМ53 (ФРГ), CL3241 (Израиль).

ОБПС калибра 125 мм разработанные в 90-е годы в КНР и странах Восточной Европы: НОРИНКО ТК125, TAPNA (Словакия), Пронит (Польша).

Читайте также:

К ВОПРОСУ ИСТОРИИ РАЗВИТИЯ БРОНЕБОЙНЫХ БОЕПРИПАСОВ К ТАНКОВЫМ ПУШКАМ
Современные танковые пушки имеют калибр 125 мм . Все танковые орудия гладко­ствольные, представляют собой различные модификации 125 мм пушки Д–81, разработанной в начале 1960–х годов. Тогда на научно–техническом совете Государственного комитета по оборонной технике Советского Союза 15 июня 1961 года была вынесена рекомендация разработать гладкоствольную пушку, обеспечивающую при стрельбе подкалиберным снарядом начальную скорость 1800 метров в секунду и дальность прямого выстрела 2100 метров. К этой танковой пушке в срочном порядке необходимо было разработать принципиально новые боеприпасы. Разработкой выстрелов к танковым пушкам занимался НИИ–24 (теперь это Научно–исследовательский машиностроительный институт – НИМИ), созданный в конце 1930–х гг. Именно в НИМИ была реализована концепция гладкоствольной пушки и разработан ее боекомплект



Артиллерия / Библиотека / Арсенал-Инфо.

рф

Бронебойный снаряд

Бывают случаи, когда особенно важно, чтобы граната еще до разрыва пробила твердую преграду и только после этого разорвалась. Попасть, например, в танк – это только полдела; надо еще сделать так, чтобы граната пробила броню и разорвалась внутри танка: только тогда она сильно попортит танк, разрушит его двигатель, выведет из строя его экипаж, сделает танк небоеспособным.

Но обыкновенная граната, имеющая сравнительно слабую головную часть, сама разбивается о крепкую броню. Ее разрыв происходит снаружи танка и часто не причиняет ему большого вреда. Впрочем, разрыв гранаты крупного калибра может причинить танку серьезный ущерб, если даже броня и останется в целости: от сотрясения при взрыве большого разрывного заряда экипаж танка может быть контужен, а вооружение танка повреждено; взрывная волна иногда даже срывает с танка башню и совершенно выводит танк из строя.

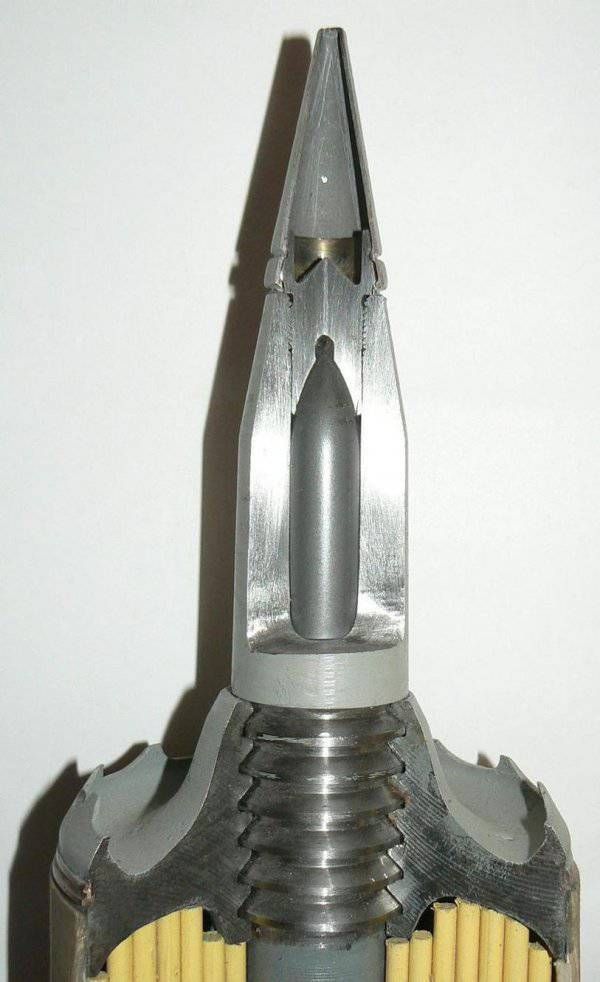

Ряс. 104. Так устроен бронебойный снаряд

Но для орудий средних и малых калибров необходимы специальные «бронебойные» снаряды, которые устроены иначе, чем обыкновенные. Такой снаряд должен быть очень прочным, особенно его головная часть; ее делают толстой и сплошной, а взрыватель ввинчивают в дно (рис. 104). Такой взрыватель называется донным.

Самый снаряд делают из лучшей закаленной стали, а для того чтобы не допустить разрушения всего снаряда в момент удара, на головной части его вытачивают подрезы треугольного сечения (см. рис. 114).

Способы изготовления такой особенно прочной стали разработал знаменитый русский ученый–металлург Д. К. Чернов; он описал их в своем труде «О приготовлении стальных бронебойных снарядов», законченном в 1885 году. Д. К. Чернов имел в виду изготовление снарядов, способных пробить броню кораблей; но его способ пригодился и в наши дни для выделки снарядов противотанковых орудий.

Прочный бронебойный снаряд пробивает броню танка. Взрыватель бронебойного снаряда рассчитывают на замедленное действие, чтобы дать снаряду время проникнуть сквозь броню внутрь машины и там уже разорваться.

Рис. 105. Ударное действие снаряда по бетону

Проникание снаряда в твердую преграду и разрушение преграды силой удара называют его ударным действием (рис. 105). Поэтому и говорят о бронебойном снаряде, что он имеет хорошее ударное действие.

Но одной лишь массивности бронебойного снаряда недостаточно, чтобы обеспечить его надежное действие. Участники одного из боев рассказывают про такой случай.

Вражеское орудие внезапно открыло огонь по одному из наших танков. Страшной силы удары один за другим потрясли могучую боевую машину – это ударялись в танк снаряды противника. Но разрывы их происходили почему–то в стороне от танка, в нескольких метрах от него. Броня нигде не была пробита, танк оставался невредимым и продолжал двигаться. Тем временем экипаж танка обнаружил неприятельскую пушку и несколькими удачными выстрелами из своего орудия подбил ее. Пушка замолчала.

Что же спасло танк? Почему попадавшие в него снаряды не пробивали броню, не рвались внутри танка? Дело в том, что снаряд надежно пробивает броню, если попадает в нее под прямым углом, то есть когда угол встречи равен прямому или близок к нему (рис. 106). Когда же угол встречи невелик и снаряд ударяет наискось, тогда он может скользнуть по гладкой поверхности брони и отлететь в сторону. Как говорят артиллеристы, при малом угле встречи снаряд рикошетирует.

Рис. 106. При малом угле встречи снаряд рикошетирует (верхняя траектория), при большом угле встречи – проникает в броню (нижняя траектория)

Очевидно, гитлеровские артиллеристы стреляли не слишком искусно, – все их снаряды попадали в скошенные плиты брони советского танка и рикошетировали. Это обстоятельство и помогло нашему танку остаться невредимым.

Чтобы уменьшить рикошетирование бронебойных снарядов крупного калибра, их специальные «бронебойные» наконечники делают тупыми (см. рис. 104). Тупой «бронебойный» наконечник изготовляется из сравнительно мягкого металла; это позволяет ему не скользнуть по броне, а как бы прилипнуть к ней; поэтому снаряд, снабженный таким наконечником, обычно не рикошетирует, если даже угол встречи невелик. Но это – не единственное назначение «бронебойного» наконечника; кроме того, он не позволяет корпусу снаряда расколоться от сильного удара о броню, потому что мягкий металл наконечника смягчает удар. Расплющиваясь при ударе о крепкую броню, сравнительно мягкий тупой наконечник сильно нагревается и становится из–за этого еще более мягким; таким образом, он служит как бы «смазкой» для корпуса снаряда, создавая ему лучшие условия для пробивания брони. Но тупой наконечник испытывал бы при полете снаряда громадное сопротивление воздуха. Поэтому сверху на него надевают еще один наконечник – слабый, но хорошо обтекаемый баллистический наконечник (см. рис. 104), который легко разрушается, едва снаряд коснется цели. Значение его вы поймете лучше, когда прочтете главу шестую. Такое устройство бронебойного снаряда создал и предложил герой русско–японской войны адмирал С. О. Макаров.

В дальнейшем бронебойные снаряды с наконечниками заимствовали у русских англичане, немцы, французы, американцы, которые многому учились у русской армии и флота.

Серебряная пуля: российская бронетехника получила «снаряды-убийцы» | Статьи

В России создан мощный бронебойный «снаряд-убийца» калибра 30 мм. Он радикально увеличивает возможности БМП, вертолетов и боевых роботов. Теперь эти аппараты без труда справятся с легкими машинами противника и станут опасны даже для новейших тяжелобронированных танков, считают эксперты. Ввиду особенностей конструкции боеприпас имеет высокую скорость и точность попадания.

Бронебойный и оперенный

Как сообщили «Известиям» источники в оборонно-промышленном комплексе, для российских Вооруженных сил создают новые бронебойные оперенные подкалиберные снаряды (БОПС). Опытно-конструкторская работа началась летом прошлого года по заказу Минобороны. В этом году начинаются тестовые испытания новинки. Ее конструкция и характеристики не разглашаются.

Боеприпас должен резко повысить эффективность скорострельных автоматических пушек против бронетехники. Снаряд можно будет использовать не только на наземных боевых машинах. Такие же пушки устанавливают на ударные вертолеты Ми-28 и Ка-52.

Для армейской авиации повышение пробиваемости особенно актуально. Винтокрылые аппараты могут поражать бронированную технику огнем сверху — там ее защита слабее всего. Поэтому даже 30-мм БОПС могут нести угрозу современным танкам. Для более легкой техники они и вовсе смертоносны. Без труда боеприпас прошьет и стены прочных зданий, что особенно важно в городских боях.

Пуля_1

Патроны к 30-мм пушке 2А42 вертолета Ми-28НЭ

Фото: РИА Новости/Виталий Белоусов

Помимо мощности, подкалиберные снаряды ввиду особенностей конструкции имеют высокую скорость и точность попадания. Это облегчает прицеливание и сокращает время полета до мишени. От БОПС уже не получится уклониться, а попадать по противнику можно будет уже первыми выстрелами.

БМП американской армии класса Bradley, немецкие Marder, Puma, а также их современные турецкие и южнокорейские аналоги могут выдерживать, как заявляют их производители, попадание советских 30-мм снарядов в лобовую проекцию, рассказал «Известиям» главный редактор журнала «Арсенал Отечества» Виктор Мураховский.

— В связи с этим появление нового боеприпаса актуально. И направление для модернизации выбрано верно, — отметил эксперт. — 30-мм пушки продолжают устанавливать на отечественные и зарубежные БМП и бронетранспортеры. Это говорит о востребованности и перспективах, в том числе экспортных, нового снаряда.

30-мм автоматические пушки являются сейчас самыми распространенными в российских сухопутных войсках, ВМФ и армейской авиации. Выбор такого калибра был сделан еще в СССР. После тщательных исследований он был признан наиболее эффективным для борьбы с легкобронированной техникой противника, рассказал «Известиям» военный историк Алексей Хлопотов.

Пуля_2

MRAP Cougar на вооружении армии США в Ираке

Фото: commons.wikimedia.org

— Все основные боеприпасы к пушкам данного калибра были разработаны достаточно давно, — отметил эксперт. — Учитывая тенденции, о необходимости новых моделей заговорили еще в конце 1980-х годов, но к их разработке долго не приступали из-за экономических проблем, которые последовали после распада СССР. С тех пор защита легкой военной техники стала намного надежнее. Появились не только новые сплавы и виды брони, сильно изменился даже внешний вид машин. МRAP — это мощные броневики для перевозки личного состава.

Штатные боеприпасы пока справляются со своей задачей — уничтожением БМП, БТР и МRAP. Тем не менее необходимо работать на перспективу. БОПС дадут возможность вписать их в существующие габариты при значительном повышении бронебойности, пояснил Алексей Хлопотов.

В 1990–2000-е годы БОПС для небольших пушек разработали сразу несколько передовых в техническом отношении стран. Сейчас они стоят на вооружении некоторых государств — членов НАТО. Примером может служить распространенный 25-мм снаряд М919, использующийся в боекомплекте американских боевых машин пехоты M2 Bradley.

Известен случай, когда в 2003 году в Ираке такая БМП «дружественным огнем» из своей скорострельной пушки сожгла танк Abrams. Ее небольшие снаряды прошили броню задней части машины и поразили двигатель и боеприпасы.

Не только против брони

Помимо бронебойного снаряда, разрабатывается и новый 30-мм осколочно-фугасно-зажигательный боеприпас. Он также должен стать смертоносным для легкой бронетехники. Этого добьются благодаря технологии бесконтактного подрыва снаряда в полете в точно рассчитанное время. Автоматическая пушка сможет создавать настоящий ливень из осколков. Такой способ особенно эффективен против пехоты в окопах и других укрытиях. Пригодится он и при стрельбе по малым беспилотникам.

Оптимальный момент для взрыва боеприпаса в воздухе вычислит штатная система управления оружием боевой машины. Она же отошлет на оптический датчик снаряда команду на детонацию через специальный лазер.

Пуля_3

25-мм бронебойные оперенные подкалиберные снаряды М919

Фото: twitter.com

По словам разработчика, преимущества такой схемы в ее простоте и дешевизне. Она не требует сложной модернизации самой пушки. На боевую машину надо будет установить только лазер-программатор.

По сообщению информагентств, в прошлом году Минобороны заказало пробную партию таких боеприпасов для проведения испытаний. Их протестируют с пушками для бронетехники и вертолетов, а также со скорострельными зенитными автоматами.

Сейчас в России используют три основных модели 30-мм пушек. Все они рассчитаны на один и тот же набор снарядов, который был создан еще в 1970–1980-х годах. Поэтому разработка новых боеприпасов позволит нарастить возможности сразу нескольких линеек техники с орудиями такого калибра.

ЧИТАЙТЕ ТАКЖЕ

Типы снарядов в Armored Warfare: Проект Армата

Бойцы!

Огневая мощь танка или любой другой боевой машины складывается из двух составляющих — характеристик орудия и характеристик боеприпасов. Давайте же разберемся, чем стреляют современные танки, как устроены боеприпасы, как они пробивают броню и поражают то, что расположено за ней.

Кинетические боеприпасы

Один из самых распространенных на сегодняшний день типов боеприпасов для основных боевых танков — кинетические боеприпасы. Как следует из названия, такие снаряды преодолевают защиту своих целей за счет кинетической энергии. К кинетическим боеприпасам относят калиберные и подкалиберные бронебойные снаряды и огромное множество их вариаций.

Бронебойные снаряды

Калиберные бронебойные снаряды, как следует из названия, имеют диаметр, равный калибру того орудия, из которого ими стреляют. В игре Armored Warfare: Проект Армата такой тип боеприпасов в основном представлен на низкоуровневой технике. Если не вдаваться в подробности, то калиберный бронебойный снаряд состоит из тела снаряда, выполненного из стали высокой твердости, бронебойного наконечника и баллистического колпачка. Первый служит для повышения пробития и улучшения способности снаряда «закусываться» за наклонную броню и не рикошетить от нее. Сверху его прикрывает баллистический колпачок, служащий для улучшения аэродинамики снаряда.

Заброневое воздействие (то есть нанесение урона экипажу и внутренним узлам боевой техники) происходит за счет осколков, образуемых броней и самим снарядом. Для улучшения этого показателя в теле снаряда зачастую имеется небольшой заряд взрывчатки, подрываемый при пробитии брони, подобные снаряды зовутся каморными.

Бронебойные подкалиберные снаряды

Наибольшая же часть кинетических боеприпасов, представленных в игре, относится к бронебойным подкалиберным снарядам (сокращенно БПС), собственный калибр которых во много раз меньше калибра орудия. За счет меньшей массы они могут развивать намного большие скорости, по сравнению с калиберными снарядами, и иметь существенно лучшее бронепробитие. Кроме того, этот показатель увеличивается за счет того, что сердечник подкалиберного снаряда имеет относительно малый диаметр и концентрация энергии удара в точке столкновения снаряда и брони намного выше, чем у калиберных снарядов.

Обычный бронебойно-подкалиберный снаряд (в западных источниках называемый APCR — Armour Piercing Composite Rigid) устроен достаточно просто — сердечник из твердых металлокерамических сплавов «упакован» в поддон в форме катушки, изготовленный из легкого металла. Поддон удерживает снаряд в канале ствола и принимает на себя давление пороховых газов при выстреле, разгоняющих весь снаряд до очень высоких скоростей. Для лучшей аэродинамики поддон и сердечник сверху прикрыты баллистическим колпачком, а для корректировки стрельбы снаряд сзади снабжен трассером. Как и обычный бронебойный снаряд, БПС с неотделяемым поддоном стабилизировался вращением.

Устройство некоторых ранее использовавшихся бронебойных снарядов, ныне устаревших

Сталкиваясь с броней, поддон подкалиберного снаряда сминался, а сердечник же устремлялся к броне, пробивая ее за счет своей высокой кинетической энергии. Заброневое воздействие БПС обеспечивается осколками брони и сердечника, которые к тому же нагреты до высоких температур, так как при пробитии выделяется большое количество тепловой энергии.

При всех своих преимуществах подобный боеприпас обладал серьезным недостатком — на больших расстояниях снаряд резко теряет свою скорость, бронепробитие и точность. Причиной этому служит высокое аэродинамическое сопротивление неотделяемого поддона и сравнительно малая масса БПС.

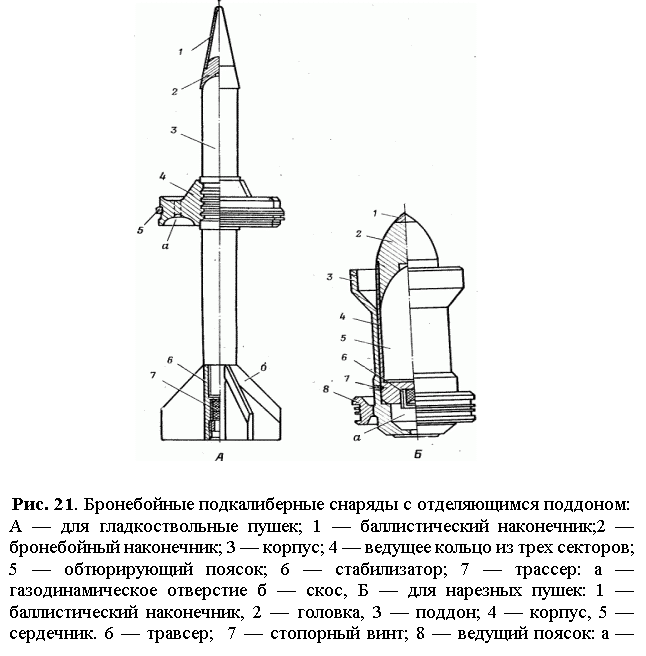

Решением проблемы стало создание бронебойно-подкалиберного снаряда с отделяющимся поддоном (APDS — Armour Piercing Discarding Sabot). Его конструкция схожа с конструкцией простого БПС, но сердечник из твердого сплава заключен в стальную оболочку, а поддон сконструирован таким образом, чтобы при выходе снаряда из ствола отделиться от сердечника под воздействием набегающего потока воздуха или центробежной силы. Сам же сердечник в стальной оболочке, обладая малым диаметром и хорошими с точки зрения аэродинамики формами, летит дальше, быстрее и точнее, чем обычный БПС.

Со временем выяснилось, что бронепробитие стабилизируемых вращением подкалиберных снарядов ограничено — для них нельзя сделать слишком длинный сердечник. Потому следующим шагом в развитии подобного типа снарядов стали БОПСы — бронебойные оперенные подкалиберные снаряды (по-английски APFSDS — Armour Piercing Fin Stabilized Discarding Sabot). Активная часть такого снаряда (сердечник, оболочка и баллистический наконечник) снабжена в задней части аэродинамическим стабилизатором, напоминающим оперение стрелы или дротика. В роли поддона тут выступает ведущее устройство, которое также отделяется от активной части снаряда при его вылете из ствола пушки.

Ранее в качестве материала сердечников подкалиберных снарядов использовался карбид вольфрама, сейчас же применяются сплавы на основе вольфрама и обедненного урана. Сам же процесс взаимодействия сердечника БОПС и брони достаточно сложен и заслуживает даже не отдельной статьи, а небольшой книги.

В игре же бронебойные и бронебойные подкалиберные снаряды являются основным боеприпасом для подавляющего большинства техники. Их отличает высокий показатель бронепробития, хороший урон и способность хорошо проникать через динамическую защиту и комбинированную броню.

Результат пробития оперенным подкалиберным снарядом 7-дюймовой броневой плиты

Бронебойные кумулятивные снаряды

Следующий достаточно распространенный тип боеприпасов — бронебойные кумулятивные снаряды (БКС). В свое время, до появления достаточно мощных БПС и комбинированной брони, они являлись основным типом снарядов для борьбы с танками и прочей бронетехникой.

Боевая часть кумулятивного снаряда представляет собой заряд некоего взрывчатого вещества, снабженный выемкой в виде конуса. Выемка эта покрыта облицовкой из достаточно тяжелого и пластичного металла, например меди. На некотором расстоянии перед взрывчатым веществом расположен взрыватель.

При столкновении БКС с броней взрыватель приводится в действие, а взрывчатое вещество детонирует. Под воздействием энергии и продуктов взрыва металлическая облицовка конусовидной выемки схлопывается в струю, которая, устремляясь к броне, пробивает ее. При этом из-за огромной скорости и давления материалы кумулятивной струи (или, сокращенно, КС) и брони танка взаимодействуют как две идеальные жидкости по законам гидродинамики. Таким образом, кумулятивная струя буквально «вымывает» броню, при этом срабатываясь и тормозя.

Существует весьма распространенный миф о том, что кумулятивный снаряд прожигает броню танка за счет высокой температуры струи. Это заблуждение, так как температура КС может достигать примерно 600 градусов Цельсия, и это явно недостаточно, чтобы прожечь или проплавить за мгновение несколько сотен миллиметров брони.

Стоит упомянуть еще про такой фактор, как фокусное расстояние — расстояние между зарядом взрывчатого вещества БКС и броней, на котором пробитие кумулятивной струи будет максимальным. То есть подрывать заряд взрывчатки с воронкой и облицовкой вплотную к броне нерационально, между ними нужно выдержать некоторое расстояние, что и делается в современных снарядах, снабженных «головкой», как на схеме ниже. Причем в этой головке размещается взрыватель, который и вызывает детонацию взрывчатого вещества при столкновении с броней.

Кумулятивные снаряды, использовавшиеся во время Второй мировой войны и сразу после нее, стабилизировались в полете вращением, как и обычные кинетические снаряды. Однако позднее выяснилось, что такое вращение оказывает негативное воздействие на пробитие кумулятивной струи. Потому современные БКС в полете стабилизируется оперением, как и БОПС. Это оперение по своим габаритам может быть как равно калибру орудия, так и больше него. В последнем случае лопасти оперения раскрываются после вылета снаряда из канала ствола.

Еще один интересный подтип БКС — тандемные снаряды. В подобных боеприпасах две (а в некоторых случаях и больше) кумулятивных боевых частей. Первая «берет на себя» динамическую защиту танка и верхние слои брони, вторая же пробивает то, что осталось. Таким образом, тандемные боеприпасы имеют и больший пробой, и способность преодолевать динамическую защиту.

Помимо «обычных» танковых снарядов, кумулятивная боевая часть используется и в противотанковых управляемых ракетах, представленных в Armored Warfare на многих ББМ и на некоторых ОБТ (в виде ракеты, запускаемой из ствола орудия).

Что же делает кумулятивная струя, преодолевая броню танка? Для тех, кто находится внутри атакуемой машины, — ничего хорошего. Их поражают осколки брони, образовавшиеся при пробитии, сама кумулятивная струя, движущаяся с огромной скоростью и способная поджечь пары топлива в баке или метательный заряд в боекомплекте, а также продукты взрыва. Дополнительным поражающим фактором может служить ударная волна от детонации взрывчатки, которая может «затечь» через открытые люки в танк или ББМ и контузить тех, кто находится внутри.

В Armored Warfare: Проект Армата бронебойные кумулятивные снаряды можно встретить на огромном количестве техники, особенно среди ОБТ. Их отличает несколько меньшее пробитие по сравнению с бронебойными подкалиберными снарядами, но при этом и несколько больший урон, что делает их хорошим выбором для борьбы с легкобронированной техникой противника или стрельбы в уязвимые места ваших соперников. При этом стоит помнить, что динамическая защита и комбинированная броня современной бронетехники во многом «заточеня» именно под борьбу с БКС, что также отражено в игре.

Осколочно-фугасные снаряды

В реальном бою танки встречают не только себе подобных, но еще и пехоту, укрепления противника, здания и многие другие похожие цели. Для таких случаев в боекомплектах современных ОБТ заготовлены осколочно-фугасные снаряды (или ОФС). Их устройство достаточно простое — толстостенный корпус, много взрывчатого вещества внутри и взрыватель, расположенный в головной части снаряда. И если в старых типах ОФ-снарядов использовался ударный взрыватель, приводившийся в действие при столкновении с препятствием или по истечении некоторого времени после момента контакта, то современные боеприпасы, особенно для автоматических мелкокалиберных орудий, снабжены дистанционными программируемыми взрывателями, позволяющими эффективно бороться с пехотой противника в чистом поле или с мимо пролетающими вертолетами. Все, что требуется для установки взрывателя на нужную дистанцию подрыва, — замерить расстояние лазерным дальномером.

При попадании по танку ОФС срывают и повреждают внешнее оборудование, находящееся на нем. Также возможно образование осколков с внутренней стороны брони и контузия экипажа. А при относительно слабой защите и мощном снаряде броня может попросту быть проломлена.

Схожий принцип действия имеют ОФС в Armored Warfare: Проект Армата. Они наносят урон даже если броня не пробита. Величина урона обратно пропорциональная толщине брони в точке попадания, к тому же осколочно-фугасные снаряды повреждают внешнее оборудование танка — пушку, прицелы, ходовую.

Бронебойно-фугасные снаряды

Еще один интересный тип снарядов — бронебойно-фугасные снаряды (на английском либо HESH, либо HEP). Их устройство схоже с устройством обычного ОФС, однако корпус снаряда очень тонкий и легко деформируется, а внутри расположена взрывчатка, обладающая достаточной пластичностью. Ну и сам взрыватель, как же без него.

Сталкиваясь с броней, корпус БФС деформируется, а взрывчатка «растекается» по броне, после чего приводится в действие взрыватель — и взрывчатка детонирует. В результате воздействия ударной волны с внутренней стороны брони образуется множество осколков, которые и наносят раны экипажу и повреждают оборудование, никакого пробития при этом не требуется. Однако сейчас БФС встречаются достаточно редко, так как очень плохо действуют против комбинированной брони, которой в наше время оснащено большинство танков.

В Armored Warfare: Проект Армата БФС представлены на некоторых танках западных стран. Их принцип нанесения урона похож на принцип ОФС, однако бронебойно-фугасные снаряды имеют повышенный шанс повреждения внутреннего оборудования танка и членов экипажа.

На этом все. Удачных вам сражений, больше попаданий снарядов по соперникам и меньше — по вашим машинам и союзникам!

Обсудить

ВОЕННО-ПОЛИТИЧЕСКИЕ И ВОЕННО-ТЕХНИЧЕСКИЕ НОВОСТИ. ФОТО И МИР, PHOTOS AND THE WORLD. MILITARY-POLITICAL AND MILITARY-TECHNICAL NEWS


120-ММ БРОНЕБОЙНЫЙ ПОДКАЛИБЕРНЫЙ СНАРЯД M829 (США)

120-MM ARMOR-PIERCING PROJECTILES M829 (USA)

На вооружении сухопутных войск состоят танки М1А1 и А2 с гладкоствольной 120-мм пушкой М256 в которой применяется бронебойно-подкалиберные снаряды серии М829, где в качестве сердечника используется сплав из обедненного урана, названный «Стабилла», по оценке американских специалистов, обладают большей бронепробиваемостью по сравнению со снарядами с сердечниками из вольфрамовых сплавов (на 15 — 20 проц. ) и имеют повышенное заброневое действие. У модернизированного образца этой серии достигнутабронепробиваемость до 800 мм под углом 0 град.
Оперенный бронебойный подкалиберный снаряд М829 создан для оснащения 120 мм пушек М256 танков М1А1 и М1А2 Abrams.
Это своего рода дротик из сплава обедненного урана и способен пробивать практически все известные типы танковой брони.

Выпуск первого поколения подкалиберных снарядов M829 осуществлялся в 1970-1980 годах. Они имели металлический поддон, разделявшийся на четыре части и были способны пробивать стальную броню толщиной до 540 миллиметров. Второе поколение — M829A1 — появилось в 1991 году. Эти снаряды уже были способны пробивать броню толщиной до 670 миллиметров. Третье поколение — M829A2 — поступило на вооружение Армии США в 1993 году.
Снаряды получили удлиненный сердечник из обедненного урана и предназначались для поражения танков, оборудованных динамической системой защиты «Контакт-5».
Наконец, четвертым поколением — M829A3 — Армия США вооружилась в 2003 году. Они получили поддон из композиционного материала, разделяющийся на три части. Снаряд может пробивать стальную броню толщиной до 800 миллиметров.
Базовый вариант М829 имеет массу 18,6 кг, сердечник имеет длину 627 мм, диаметр стержня 27 мм, наибольшая дульная скорость 1670 м/с (масса взрывчатого заряда 8,1 кг). Максимальная эффективная дальность стрельбы 3000 м. Учебный снаряд имеет стоимость 1121 долл США.

М829А1 показал свою высокую эффективность во время войны 1991 года против Ирака (операция «Буря в пустыне»), где легко уничтожал танки Т-55 и Т-72. На дистанции 1000 м пробивает стальную броню толщиной 620 мм и до 570 мм на дальности 2000 м. На дистанции 4000 м пробивает броню в 460 мм.
М829А2 является третьим поколением БОПС и имеет увеличенную до 1680 м/с начальную скорость, поступил на вооружение в 1993 году.
М829А3 создан для эффективного поражения брони с динамической защитой. В марте 2003 года боеприпас прошел классификацию, однако о нем известно очень мало, вероятно, из-за того, что есть ограничения на экспорт. Масса снаряда 22,3 кг, длина 892 мм, начальная скорость 1555 м/с, стоимость одного снаряда около 8500 долл.
М829А4 находится в разработке и предназначен для поражения танков, имеющих российскую систему защиты «Реликт». Первоначальный заказ 2501 единиц (2014 год), цена одного снаряда 10100 долл.

Американская компания Orbital ATK в июле 2015 года получила разрешение Армии США начать полномасштабное серийное производство подкалиберных бронебойных кинетических снарядов пятого поколения M829E4 калибра 120 миллиметров. Согласно сообщению компании, она уже получила контракт военных на производство новых снарядов стоимостью 80 миллионов долларов. Снаряды будут использоваться на основных боевых танках M1 Abrams.
M829E4 представляет собой подкалиберный трассирующий оперенный снаряд с удлиненным сердечником. Этот снаряд размещается в поддоне, выполненном из композиционного материала. Новый поддон позволяет эффективнее передавать энергию пороховых газов снаряду во время движения по каналу ствола.
Сам снаряд выполнен из обедненного урана, металла с очень высокой плотностью. По данным Orbital ATK, в M829E4 используется «уникальная смесь порохов», позволяющая танкам вести эффективный огонь снарядами в широком диапазоне температур.
Разработка снарядов M829E4 велась в США с 2011 года. Аэродинамическая форма снаряда рассчитана таким образом, чтобы максимально снизить лобовое сопротивление. Снаряды пригодны для ведения огня при температурах от минус 32 до плюс 63 градусов Цельсия. Как ожидается, Армия США примет новые снаряды на вооружение в 2016 году. Они постепенно заменят используемые сегодня военными устаревшие M829A3.

ХАРАКТЕРИСТИКИ

Калибр, мм 120
Масса выстрела, кг 33,9
Масса снаряда, кг 7,2
Длина снаряда, мм 615
Начальная скорость снаряда, м/с 1675
Материал бронебойного сердечника Сплав с применением обедненного урана

Источники: en.wikipedia.org, btvt.narod.ru, gurkhan.blogspot.ru, www.soldiering.ru и др.

ОСНОВНОЙ ТАНК «АБРАМС» M1A2 SEP (США)
ОСНОВНОЙ БОЕВОЙ ТАНК M1A2 АБРАМС (США)
ОСНОВНОЙ БОЕВОЙ ТАНК М1 «АБРАМС» (США)

Бронебойный снаряд | Military Wiki

Бронебойный снаряд APHE:
1 Легкий баллистический капсюль
2 Бронебойный снаряд из стального сплава
3 Десенсибилизированный разрывной заряд (TNT, Trinitrophenol, RDX. ..) 3 90use комплект с задержкой на подрыв внутри цели)
5 Бурле (спереди) и приводная лента (сзади)

Бронебойный снаряд ( ББ ) снаряд — тип боеприпаса, предназначенный для пробития брони. С 1860-х по 1950-х годов основным применением бронебойных снарядов было поражение толстой брони многих боевых кораблей. С 1920-х годов для противотанковых задач требовалось бронебойное оружие. «Выстрелы» и «снаряды» обычно представляют собой артиллерийские снаряды и используются для поражения сильно бронированных целей, таких как танки, бункеры и бронированные военные корабли. Снаряды менее 20 мм обычно известны как «бронебойные боеприпасы» и предназначены для поражения легкобронированных целей, таких как бронежилет, пуленепробиваемое стекло и другая защита, или для использования в качестве противотанкового снаряда.

Бронебойный снаряд должен выдерживать удары пробивания брони. Снаряды, предназначенные для этой цели, имеют сильно усиленный корпус со специальной закалкой и формой носовой части и значительно меньший разрывной заряд. Некоторые бронебойные снаряды меньшего калибра имеют инертную начинку или зажигательный заряд вместо разрывного фугасного заряда. Бронебойный снаряд в настоящее время мало используется в морской войне, поскольку современные военные корабли практически не имеют броневой защиты, но он остается предпочтительным снарядом в противотанковой войне, так как имеет большую вероятность «убийства с первого попадания», чем осколочно-фугасный противотанковый снаряд. -танковый (кумулятивный) снаряд, особенно по цели с композитной броней, и из-за более высокой начальной скорости снаряда также более точен, чем кумулятивный снаряд. [ ссылка необходима ]

Содержание

  • 1 История
  • 2 Эпоха Первой мировой войны
  • 3 Вторая мировая война
  • 4 корпуса
  • 5 Наши дни
    • 5.1 Бронебойный выстрел
    • 5.2 Бронебойные снаряды
    • 5.3 Стрелковое оружие
      • 5.3.1 Примеры
    • 5. 4 Системы активной защиты
  • 6 См. также
  • 7 Сноски
  • 8 Внешние ссылки

История

В конце 1850-х годов был разработан бронированный военный корабль, несший броню из кованого железа значительной толщины. Эта броня была практически невосприимчива как к использовавшимся в то время круглым чугунным ядрам, так и к недавно разработанному фугасному снаряду. Первое решение этой проблемы было предложено майором сэром У. Паллисером, который с помощью пули Паллизера изобрел метод упрочнения головки остроконечной чугунной пули. [lower-alpha 1] При бросании острия снаряда вниз и формировании головы в железной форме горячий металл внезапно охлаждался и сильно нагревался.0029 твердый (устойчивый к деформации через мартенситное фазовое превращение), в то время как остальная часть формы, состоящая из песка, позволяла металлу медленно охлаждаться, а тело дроби было изготовлено жестким (устойчивым к разрушению).

Эти снаряды из охлажденного железа оказались очень эффективными против доспехов из кованого железа, но не годились против составных и стальных доспехов, которые впервые были представлены в 1880-х годах. Поэтому пришлось сделать новый отход, и пули из кованой стали с наконечниками, закаленными водой, заменили дробь Паллисера. Сначала эти снаряды из кованой стали изготавливались из обычной углеродистой стали, но по мере улучшения качества брони снаряды последовали их примеру.

В 1890-х годах и впоследствии цементированная стальная броня стала обычным явлением, первоначально только на более толстой броне военных кораблей. Чтобы бороться с этим, снаряд был сделан из стали, кованой или литой, содержащей никель и хром. Еще одним изменением стало введение на острие снаряда колпачка из мягкого металла — так называемых «наконечников Макарова», изобретенных русским адмиралом Степаном Макаровым. Этот «колпачок» увеличивал проникающую способность, смягчая часть ударного удара и предотвращая повреждение бронебойного наконечника до того, как он ударится о лицевую часть брони или о разрушение корпуса снаряда. Это также могло способствовать проникновению под косым углом, не давая острию отклоняться от поверхности брони.

Эпоха Первой мировой войны

Дробь и снаряд, использовавшиеся до и во время Первой мировой войны, обычно отливались из специальной хромистой (нержавеющей) стали, которую плавили в котлах. После этого им придавали форму, а затем тщательно отжигали, сердцевину просверливали сзади, а внешнюю сторону обтачивали на токарном станке. Снаряды были обработаны аналогично другим, описанным выше. Окончательная обработка, или закалка, которая придавала корпусу снаряда требуемый профиль твердости/вязкости (дифференциальная закалка), была строго охраняемой тайной.

Задняя полость этих снарядов была способна принять небольшой разрывной заряд около 2% от веса полного снаряда; когда это используется, снаряд называется снарядом, а не выстрелом. Осколочно-фугасная начинка снаряда, как со взрывателем, так и без него, имела тенденцию взрываться при попадании в броню сверх своей способности пробить.

Вторая мировая война

Британский морской 15-дюймовый (381 мм) бронебойный снаряд с баллистическим колпачком (APCBC), 1943 г.

Во время Второй мировой войны в снарядах использовались высоколегированные стали, содержащие никель-хром-молибден, хотя в Германии их пришлось заменить на сплавы на основе кремния, марганца и хрома, когда эти марки стали дефицитными. Последний сплав, хотя и мог быть закален до того же уровня, был более хрупким и имел тенденцию к разрушению при ударе по броне с большим наклоном. Разбитый выстрел снизил проникновение или привел к полному отказу от проникновения; для бронебойно-фугасный ( APHE ), это может привести к преждевременной детонации начинки ВВ. В этот период, особенно немецкой военной промышленностью, были разработаны передовые и точные методы дифференцированного упрочнения снаряда. Полученные в результате снаряды постепенно меняют свою твердость с высокой (низкая прочность) в головной части на высокую (низкая твердость) в задней части и с гораздо меньшей вероятностью выходят из строя при сильных ударах. Снаряды

APHE для танковых орудий, хотя и использовались большинством сил этого периода, англичанами не использовались. Единственным британским бронебойным снарядом был Shell AP, Mk1 для 2-фунтовой противотанковой пушки, и от него отказались, поскольку было обнаружено, что взрыватель имел тенденцию отделяться от корпуса во время проникновения. Даже когда взрыватель не отделялся и система функционировала правильно, повреждение внутренней части мало чем отличалось от цельного выстрела, и поэтому не требовало дополнительных затрат времени и средств на изготовление версии со снарядом. В снарядах APHE этого периода использовался разрывной заряд массой около 1–3% от веса всего снаряда, начинка детонировала с помощью установленного сзади взрывателя замедленного действия. Взрывчатое вещество, используемое в снарядах APHE, должно быть очень нечувствительным к удару, чтобы предотвратить преждевременную детонацию. Силы США обычно использовали для этой цели взрывчатое вещество Explosive D, также известное как пикрат аммония. Другие боевые силы того периода использовали различные взрывчатые вещества, соответствующим образом десенсибилизированные (обычно с помощью воска, смешанного со взрывчатым веществом).

Из-за увеличения толщины брони во время конфликта размер снарядов и скорость удара пришлось увеличить для обеспечения пробития. При этих более высоких скоростях закаленный наконечник дроби или снаряда должен быть защищен от начального ударного удара или риска разрушения. Чтобы увеличить скорость удара и остановить разрушение, они изначально были снабжены проникающими колпачками из мягкой стали. Пробивные колпачки с лучшими характеристиками были не очень аэродинамическими, поэтому позже был установлен дополнительный баллистический колпачок для уменьшения сопротивления. Получившиеся типы снарядов были названы бронебойный колпачковый ( БТР ) и бронебойный бронебойный колпачковый ( БТР ).

В начале Второй мировой войны незакрытые бронебойные снаряды, выпущенные из высокоскоростных орудий, могли пробить почти вдвое больше своего калибра на близком расстоянии (100 м). На больших дальностях (500–1000 м) он уменьшался на 1,5–1,1 калибра из-за плохой баллистической формы и более высокого сопротивления ранних снарядов меньшего диаметра. Позднее в ходе конфликта БТР, ведя огонь с близкого расстояния (100 м) из крупнокалиберных скорострельных орудий (75–128 мм), смогли пробить значительно большую толщину брони по отношению к своему калибру (в 2,5 раза), а также большая мощность (в 2–1,75 раза) на больших дальностях (1500–2000 м).

Соединения вольфрама, такие как карбид вольфрама, использовались в небольших количествах неоднородных и выброшенных поддонных снарядов, но в большинстве мест этот элемент был в дефиците.

Снаряды

Бронебойные снаряды
Изображение Имя Описание
Бронебойный
Бронебойный колпачок (БТР) Серый: Кепка
Бронебойный баллистический колпачок (APBC) Синий: баллистическая кепка
Бронебойный колпачок Баллистический колпачок (APCBC) Серый: Колпачок. Синий: баллистическая кепка
Бронебойный композитный жесткий (APCR)/высокоскоростной бронебойный (HVAP) Синий: твердый материал высокой плотности.
Бронебойно-фугасный снаряд (APHE) Красный: осколочно-фугасный
Бронебойный поддон (APDS) Синий: Пенетратор
Бронебойный оперенный башмак для сброса (APFSDS) Синий: Пенетратор

Современные дни

Бронебойный снаряд

Бронебойный цельный снаряд для пушек может быть простым или составным цельным снарядом, но имеет тенденцию также сочетать некоторую форму зажигательной способности с бронепробиваемостью. Зажигательный состав обычно содержится между колпачком и проникающей головкой, в углублении сзади или в комбинации того и другого. Если в снаряде также используется трассирующий состав, задняя полость часто используется для размещения трассирующего состава. Вместо этого для снарядов большего калибра трассер может содержаться в удлинении задней герметизирующей заглушки. Общие сокращения для сплошного (несоставного / хардкорного) пушечного выстрела: AP , AP-T , API и API-T ; где «Т» означает «трассирующий», а «I» — «зажигательный». Более сложные составные снаряды, содержащие взрывчатку и другие баллистические устройства, обычно называют бронебойными снарядами.

Бронебойные снаряды

Бронебойные снаряды в качестве специальных противотанковых снарядов широко распространены в артиллерии калибра более 50 мм, но наблюдается тенденция к использованию полубронебойных осколочно-фугасных снарядов ( SAPHE ), которые имеют меньшую бронебойную способность, но гораздо большее противотанковое/личное воздействие. Современные снаряды SAPHE по-прежнему имеют баллистический колпачок, упрочненный корпус и базовый взрыватель, но, как правило, имеют гораздо более тонкий материал корпуса и более высокое содержание взрывчатого вещества (4–15%). Общие сокращения для современных оболочек AP и SAP: HEI(BF) , SAPHE , SAPHEI и SAPHEI-T .

Стрелковое оружие

Бронебойные винтовочные и пистолетные патроны обычно состоят из пенетратора из закаленной стали, вольфрама или карбида вольфрама, и такие патроны часто называют «пулями с твердым сердечником». В снарядах для самолетов и танков иногда используется сердечник из обедненного урана. Пенетратор представляет собой остроконечную массу из материала высокой плотности, которая предназначена для сохранения своей формы и переноса максимально возможного количества энергии как можно глубже в цель. Пенетраторы из обедненного урана имеют то преимущество, что они пирофорны и самозатачиваются при ударе, в результате чего интенсивное тепло и энергия фокусируются на минимальной площади брони цели. В некоторых снарядах также используются разрывные или зажигательные наконечники, помогающие пробить более толстую броню. Фугасно-зажигательные/бронебойные боеприпасы сочетают в себе пенетратор из карбида вольфрама с зажигательным и разрывным наконечником.

Винтовочные бронебойные боеприпасы обычно имеют упрочненный пенетратор внутри медной или мельхиоровой оболочки, аналогичной оболочке, которая окружает свинец в обычном снаряде. При попадании в твердую цель медный корпус разрушается, но пенетратор продолжает движение и пробивает цель. Также были разработаны бронебойные боеприпасы для пистолетов, использующие конструкцию, аналогичную винтовочным боеприпасам. Некоторые небольшие боеприпасы, такие как 5,7-мм снаряд FN, по своей природе способны пробивать броню, имея небольшой калибр и очень высокую скорость.

Весь снаряд обычно не изготавливается из того же материала, что и пенетратор, потому что физические характеристики, которые делают хороший пенетратор (т. е. чрезвычайно прочный, твердый металл), делают материал одинаково вредным для ствола оружия, стреляющего патроном.

Примеры
Круглый Снаряд Вес
(зерна)
М2 .30-06 Спрингфилд 163
М61 7,62 × 51 мм НАТО 150,5 [1]
SS190 FN 5,7×28 мм 31
АП485 . 338 Лапуа Магнум 248 [2]
М995 5,56×45 мм НАТО 52 [1]
С.м.К. 7,92 × 57 мм Маузер 178,25
211 мод 0 .50 БМГ 650

Системы активной защиты

Большинство современных систем активной защиты (АПЗ) вряд ли способны поражать полнокалиберные бронебойные снаряды, выпущенные из крупнокалиберной противотанковой пушки, из-за большой массы выстрела, его жесткость, короткая общая длина и толстое тело. В APS используются осколочные боеголовки или проекционные пластины, и оба они предназначены для поражения двух наиболее распространенных противотанковых снарядов, используемых сегодня: кумулятивного снаряда и проникающего снаряда с кинетической энергией. Поражение кумулятивных снарядов осуществляется за счет повреждения/детонации взрывчатой ​​начинки кумулятивного заряда или повреждения кумулятивной гильзы или системы взрывателя, а поражения кинетических снарядов — путем наведения рыскания/тангажа или разрушения стержня.

См. также

  • Пенетратор с кинетической энергией
  • Многоцелевой противотанковый снаряд
  • Panzergranate 39

Сноски

Сноски
  1. ↑ «выстрел» в этом смысле представляет собой цельнометаллический артиллерийский снаряд, похожий на «снаряд», но без разрывного заряда. Он также используется для описания других невзрывных артиллерийских снарядов, таких как картечная дробь или картечная дробь.
Цитаты
  1. 1.0 1.1 «Таблица баллистики военных боеприпасов». Выстрелы из пистолета. Архивировано из оригинала 8 декабря 2008 г. http://web.archive.org/web/20081208061458/http://www.gun-shots.net/ballistics-chart.shtml. Проверено 4 декабря 2008 г. .
  2. ↑ «Брошюра специального назначения Lapua» (PDF) . Лапуа. http://www.lapua.com/upload/downloads/brochures/2011/lapuaspecialpurpose2011eng.pdf. Проверено 11 сентября 2011 г. .
  •  Эта статья включает текст из публикации, находящейся в открытом доступе: Chisholm, Hugh, ed. Британская энциклопедия Издательство Кембриджского университета

Внешние ссылки

  • Введение в коллекционирование патронов .30-06 Криса Паннетта
  • Таблица баллистики Fort Liberty для военных боеприпасов
  • Часто задаваемые вопросы по rec.guns
  • : V.G.2. Боеприпасы KTW

На этой странице используется лицензированный Creative Commons контент из Википедии (просмотр авторов).

Бронебойный снаряд | Военная Вики

Бронебойный снаряд APHE:
1 Легкий баллистический капсюль
2 Бронебойный снаряд из стального сплава
3 Десенсибилизированный разрывной заряд (тротил, тринитрофенол, гексоген…) 5 Fuseset (с комплектом предохранителей) с задержкой до взрыва внутри цели)
5 Бурле (спереди) и приводная лента (сзади)

Бронебойный ( ББ ) снаряд — тип боеприпасов, предназначенных для пробития брони. С 1860-х по 1950-х годов основным применением бронебойных снарядов было поражение толстой брони многих боевых кораблей. С 1920-х годов для противотанковых задач требовалось бронебойное оружие. «Выстрелы» и «снаряды» обычно представляют собой артиллерийские снаряды и используются для поражения сильно бронированных целей, таких как танки, бункеры и бронированные военные корабли. Снаряды менее 20 мм обычно известны как «бронебойные боеприпасы» и предназначены для поражения легкобронированных целей, таких как бронежилет, пуленепробиваемое стекло и другая защита, или для использования в качестве противотанкового снаряда.

Бронебойный снаряд должен выдерживать удары пробивания брони. Снаряды, предназначенные для этой цели, имеют сильно усиленный корпус со специальной закалкой и формой носовой части и значительно меньший разрывной заряд. Некоторые бронебойные снаряды меньшего калибра имеют инертную начинку или зажигательный заряд вместо разрывного фугасного заряда. Бронебойный снаряд в настоящее время мало используется в морской войне, поскольку современные военные корабли практически не имеют броневой защиты, но он остается предпочтительным снарядом в противотанковой войне, так как имеет большую вероятность «убийства с первого попадания», чем осколочно-фугасный противотанковый снаряд. -танковый (кумулятивный) снаряд, особенно по цели с композитной броней, и из-за более высокой начальной скорости снаряда также более точен, чем кумулятивный снаряд. [ ссылка необходима ]

Содержание

  • 1 История
  • 2 Эпоха Первой мировой войны
  • 3 Вторая мировая война
  • 4 корпуса
  • 5 Наши дни
    • 5.1 Бронебойный выстрел
    • 5.2 Бронебойные снаряды
    • 5.3 Стрелковое оружие
      • 5.3.1 Примеры
    • 5.4 Системы активной защиты
  • 6 См. также
  • 7 Сноски
  • 8 Внешние ссылки

История

В конце 1850-х годов был разработан бронированный военный корабль, несший броню из кованого железа значительной толщины. Эта броня была практически невосприимчива как к использовавшимся в то время круглым чугунным ядрам, так и к недавно разработанному фугасному снаряду. Первое решение этой проблемы было предложено майором сэром У. Паллисером, который с помощью пули Паллизера изобрел метод упрочнения головки остроконечной чугунной пули. [lower-alpha 1] При бросании острия снаряда вниз и формировании головы в железной форме горячий металл внезапно охлаждался и сильно нагревался.0029 твердый (устойчивый к деформации через мартенситное фазовое превращение), в то время как остальная часть формы, состоящая из песка, позволяла металлу медленно охлаждаться, а тело дроби было изготовлено жестким (устойчивым к разрушению).

Эти снаряды из охлажденного железа оказались очень эффективными против доспехов из кованого железа, но не годились против составных и стальных доспехов, которые впервые были представлены в 1880-х годах. Поэтому пришлось сделать новый отход, и пули из кованой стали с наконечниками, закаленными водой, заменили дробь Паллисера. Сначала эти снаряды из кованой стали изготавливались из обычной углеродистой стали, но по мере улучшения качества брони снаряды последовали их примеру.

В 1890-х годах и впоследствии цементированная стальная броня стала обычным явлением, первоначально только на более толстой броне военных кораблей. Чтобы бороться с этим, снаряд был сделан из стали, кованой или литой, содержащей никель и хром. Еще одним изменением стало введение на острие снаряда колпачка из мягкого металла — так называемых «наконечников Макарова», изобретенных русским адмиралом Степаном Макаровым. Этот «колпачок» увеличивал проникающую способность, смягчая часть ударного удара и предотвращая повреждение бронебойного наконечника до того, как он ударится о лицевую часть брони или о разрушение корпуса снаряда. Это также могло способствовать проникновению под косым углом, не давая острию отклоняться от поверхности брони.

Эпоха Первой мировой войны

Дробь и снаряд, использовавшиеся до и во время Первой мировой войны, обычно отливались из специальной хромистой (нержавеющей) стали, которую плавили в котлах. После этого им придавали форму, а затем тщательно отжигали, сердцевину просверливали сзади, а внешнюю сторону обтачивали на токарном станке. Снаряды были обработаны аналогично другим, описанным выше. Окончательная обработка, или закалка, которая придавала корпусу снаряда требуемый профиль твердости/вязкости (дифференциальная закалка), была строго охраняемой тайной.

Задняя полость этих снарядов была способна принять небольшой разрывной заряд около 2% от веса полного снаряда; когда это используется, снаряд называется снарядом, а не выстрелом. Осколочно-фугасная начинка снаряда, как со взрывателем, так и без него, имела тенденцию взрываться при попадании в броню сверх своей способности пробить.

Вторая мировая война

Британский морской 15-дюймовый (381 мм) бронебойный снаряд с баллистическим колпачком (APCBC), 1943 г.

Во время Второй мировой войны в снарядах использовались высоколегированные стали, содержащие никель-хром-молибден, хотя в Германии их пришлось заменить на сплавы на основе кремния, марганца и хрома, когда эти марки стали дефицитными. Последний сплав, хотя и мог быть закален до того же уровня, был более хрупким и имел тенденцию к разрушению при ударе по броне с большим наклоном. Разбитый выстрел снизил проникновение или привел к полному отказу от проникновения; для бронебойно-фугасный ( APHE ), это может привести к преждевременной детонации начинки ВВ. В этот период, особенно немецкой военной промышленностью, были разработаны передовые и точные методы дифференцированного упрочнения снаряда. Полученные в результате снаряды постепенно меняют свою твердость с высокой (низкая прочность) в головной части на высокую (низкая твердость) в задней части и с гораздо меньшей вероятностью выходят из строя при сильных ударах. Снаряды

APHE для танковых орудий, хотя и использовались большинством сил этого периода, англичанами не использовались. Единственным британским бронебойным снарядом был Shell AP, Mk1 для 2-фунтовой противотанковой пушки, и от него отказались, поскольку было обнаружено, что взрыватель имел тенденцию отделяться от корпуса во время проникновения. Даже когда взрыватель не отделялся и система функционировала правильно, повреждение внутренней части мало чем отличалось от цельного выстрела, и поэтому не требовало дополнительных затрат времени и средств на изготовление версии со снарядом. В снарядах APHE этого периода использовался разрывной заряд массой около 1–3% от веса всего снаряда, начинка детонировала с помощью установленного сзади взрывателя замедленного действия. Взрывчатое вещество, используемое в снарядах APHE, должно быть очень нечувствительным к удару, чтобы предотвратить преждевременную детонацию. Силы США обычно использовали для этой цели взрывчатое вещество Explosive D, также известное как пикрат аммония. Другие боевые силы того периода использовали различные взрывчатые вещества, соответствующим образом десенсибилизированные (обычно с помощью воска, смешанного со взрывчатым веществом).

Из-за увеличения толщины брони во время конфликта размер снарядов и скорость удара пришлось увеличить для обеспечения пробития. При этих более высоких скоростях закаленный наконечник дроби или снаряда должен быть защищен от начального ударного удара или риска разрушения. Чтобы увеличить скорость удара и остановить разрушение, они изначально были снабжены проникающими колпачками из мягкой стали. Пробивные колпачки с лучшими характеристиками были не очень аэродинамическими, поэтому позже был установлен дополнительный баллистический колпачок для уменьшения сопротивления. Получившиеся типы снарядов были названы бронебойный колпачковый ( БТР ) и бронебойный бронебойный колпачковый ( БТР ).

В начале Второй мировой войны незакрытые бронебойные снаряды, выпущенные из высокоскоростных орудий, могли пробить почти вдвое больше своего калибра на близком расстоянии (100 м). На больших дальностях (500–1000 м) он уменьшался на 1,5–1,1 калибра из-за плохой баллистической формы и более высокого сопротивления ранних снарядов меньшего диаметра. Позднее в ходе конфликта БТР, ведя огонь с близкого расстояния (100 м) из крупнокалиберных скорострельных орудий (75–128 мм), смогли пробить значительно большую толщину брони по отношению к своему калибру (в 2,5 раза), а также большая мощность (в 2–1,75 раза) на больших дальностях (1500–2000 м).

Соединения вольфрама, такие как карбид вольфрама, использовались в небольших количествах неоднородных и выброшенных поддонных снарядов, но в большинстве мест этот элемент был в дефиците.

Снаряды

Бронебойные снаряды
Изображение Имя Описание
Бронебойный
Бронебойный колпачок (БТР) Серый: Кепка
Бронебойный баллистический колпачок (APBC) Синий: баллистическая кепка
Бронебойный колпачок Баллистический колпачок (APCBC) Серый: Колпачок. Синий: баллистическая кепка
Бронебойный композитный жесткий (APCR)/высокоскоростной бронебойный (HVAP) Синий: твердый материал высокой плотности.
Бронебойно-фугасный снаряд (APHE) Красный: осколочно-фугасный
Бронебойный поддон (APDS) Синий: Пенетратор
Бронебойный оперенный башмак для сброса (APFSDS) Синий: Пенетратор

Современные дни

Бронебойный снаряд

Бронебойный цельный снаряд для пушек может быть простым или составным цельным снарядом, но имеет тенденцию также сочетать некоторую форму зажигательной способности с бронепробиваемостью. Зажигательный состав обычно содержится между колпачком и проникающей головкой, в углублении сзади или в комбинации того и другого. Если в снаряде также используется трассирующий состав, задняя полость часто используется для размещения трассирующего состава. Вместо этого для снарядов большего калибра трассер может содержаться в удлинении задней герметизирующей заглушки. Общие сокращения для сплошного (несоставного / хардкорного) пушечного выстрела: AP , AP-T , API и API-T ; где «Т» означает «трассирующий», а «I» — «зажигательный». Более сложные составные снаряды, содержащие взрывчатку и другие баллистические устройства, обычно называют бронебойными снарядами.

Бронебойные снаряды

Бронебойные снаряды в качестве специальных противотанковых снарядов широко распространены в артиллерии калибра более 50 мм, но наблюдается тенденция к использованию полубронебойных осколочно-фугасных снарядов ( SAPHE ), которые имеют меньшую бронебойную способность, но гораздо большее противотанковое/личное воздействие. Современные снаряды SAPHE по-прежнему имеют баллистический колпачок, упрочненный корпус и базовый взрыватель, но, как правило, имеют гораздо более тонкий материал корпуса и более высокое содержание взрывчатого вещества (4–15%). Общие сокращения для современных оболочек AP и SAP: HEI(BF) , SAPHE , SAPHEI и SAPHEI-T .

Стрелковое оружие

Бронебойные винтовочные и пистолетные патроны обычно состоят из пенетратора из закаленной стали, вольфрама или карбида вольфрама, и такие патроны часто называют «пулями с твердым сердечником». В снарядах для самолетов и танков иногда используется сердечник из обедненного урана. Пенетратор представляет собой остроконечную массу из материала высокой плотности, которая предназначена для сохранения своей формы и переноса максимально возможного количества энергии как можно глубже в цель. Пенетраторы из обедненного урана имеют то преимущество, что они пирофорны и самозатачиваются при ударе, в результате чего интенсивное тепло и энергия фокусируются на минимальной площади брони цели. В некоторых снарядах также используются разрывные или зажигательные наконечники, помогающие пробить более толстую броню. Фугасно-зажигательные/бронебойные боеприпасы сочетают в себе пенетратор из карбида вольфрама с зажигательным и разрывным наконечником.

Винтовочные бронебойные боеприпасы обычно имеют упрочненный пенетратор внутри медной или мельхиоровой оболочки, аналогичной оболочке, которая окружает свинец в обычном снаряде. При попадании в твердую цель медный корпус разрушается, но пенетратор продолжает движение и пробивает цель. Также были разработаны бронебойные боеприпасы для пистолетов, использующие конструкцию, аналогичную винтовочным боеприпасам. Некоторые небольшие боеприпасы, такие как 5,7-мм снаряд FN, по своей природе способны пробивать броню, имея небольшой калибр и очень высокую скорость.

Весь снаряд обычно не изготавливается из того же материала, что и пенетратор, потому что физические характеристики, которые делают хороший пенетратор (т. е. чрезвычайно прочный, твердый металл), делают материал одинаково вредным для ствола оружия, стреляющего патроном.

Примеры
Круглый Снаряд Вес
(зерна)
М2 .30-06 Спрингфилд 163
М61 7,62 × 51 мм НАТО 150,5 [1]
SS190 FN 5,7×28 мм 31
АП485 .338 Лапуа Магнум 248 [2]
М995 5,56×45 мм НАТО 52 [1]
С.м.К. 7,92 × 57 мм Маузер 178,25
211 мод 0 .50 БМГ 650

Системы активной защиты

Большинство современных систем активной защиты (АПЗ) вряд ли способны поражать полнокалиберные бронебойные снаряды, выпущенные из крупнокалиберной противотанковой пушки, из-за большой массы выстрела, его жесткость, короткая общая длина и толстое тело. В APS используются осколочные боеголовки или проекционные пластины, и оба они предназначены для поражения двух наиболее распространенных противотанковых снарядов, используемых сегодня: кумулятивного снаряда и проникающего снаряда с кинетической энергией. Поражение кумулятивных снарядов осуществляется за счет повреждения/детонации взрывчатой ​​начинки кумулятивного заряда или повреждения кумулятивной гильзы или системы взрывателя, а поражения кинетических снарядов — путем наведения рыскания/тангажа или разрушения стержня.

См. также

  • Пенетратор с кинетической энергией
  • Многоцелевой противотанковый снаряд
  • Panzergranate 39

Сноски

Сноски
  1. ↑ «выстрел» в этом смысле представляет собой цельнометаллический артиллерийский снаряд, похожий на «снаряд», но без разрывного заряда. Он также используется для описания других невзрывных артиллерийских снарядов, таких как картечная дробь или картечная дробь.
Цитаты
  1. 1.0 1.1 «Таблица баллистики военных боеприпасов». Выстрелы из пистолета. Архивировано из оригинала 8 декабря 2008 г. http://web.archive.org/web/20081208061458/http://www. gun-shots.net/ballistics-chart.shtml. Проверено 4 декабря 2008 г. .
  2. ↑ «Брошюра специального назначения Lapua» (PDF) . Лапуа. http://www.lapua.com/upload/downloads/brochures/2011/lapuaspecialpurpose2011eng.pdf. Проверено 11 сентября 2011 г. .
  •  Эта статья включает текст из публикации, находящейся в открытом доступе: Chisholm, Hugh, ed. Британская энциклопедия Издательство Кембриджского университета

Внешние ссылки

  • Введение в коллекционирование патронов .30-06 Криса Паннетта
  • Таблица баллистики Fort Liberty для военных боеприпасов
  • Часто задаваемые вопросы по rec.guns
  • : V.G.2. Боеприпасы KTW

На этой странице используется лицензированный Creative Commons контент из Википедии (просмотр авторов).

Бронебойный снаряд | Военная Вики

Бронебойный снаряд APHE:
1 Легкий баллистический капсюль
2 Бронебойный снаряд из стального сплава
3 Десенсибилизированный разрывной заряд (тротил, тринитрофенол, гексоген. ..) 5 Fuseset (с комплектом предохранителей) с задержкой до взрыва внутри цели)
5 Бурле (спереди) и приводная лента (сзади)

Бронебойный ( ББ ) снаряд — тип боеприпасов, предназначенных для пробития брони. С 1860-х по 1950-х годов основным применением бронебойных снарядов было поражение толстой брони многих боевых кораблей. С 1920-х годов для противотанковых задач требовалось бронебойное оружие. «Выстрелы» и «снаряды» обычно представляют собой артиллерийские снаряды и используются для поражения сильно бронированных целей, таких как танки, бункеры и бронированные военные корабли. Снаряды менее 20 мм обычно известны как «бронебойные боеприпасы» и предназначены для поражения легкобронированных целей, таких как бронежилет, пуленепробиваемое стекло и другая защита, или для использования в качестве противотанкового снаряда.

Бронебойный снаряд должен выдерживать удары пробивания брони. Снаряды, предназначенные для этой цели, имеют сильно усиленный корпус со специальной закалкой и формой носовой части и значительно меньший разрывной заряд. Некоторые бронебойные снаряды меньшего калибра имеют инертную начинку или зажигательный заряд вместо разрывного фугасного заряда. Бронебойный снаряд в настоящее время мало используется в морской войне, поскольку современные военные корабли практически не имеют броневой защиты, но он остается предпочтительным снарядом в противотанковой войне, так как имеет большую вероятность «убийства с первого попадания», чем осколочно-фугасный противотанковый снаряд. -танковый (кумулятивный) снаряд, особенно по цели с композитной броней, и из-за более высокой начальной скорости снаряда также более точен, чем кумулятивный снаряд. [ ссылка необходима ]

Содержание

  • 1 История
  • 2 Эпоха Первой мировой войны
  • 3 Вторая мировая война
  • 4 корпуса
  • 5 Наши дни
    • 5.1 Бронебойный выстрел
    • 5.2 Бронебойные снаряды
    • 5.3 Стрелковое оружие
      • 5.3.1 Примеры
    • 5. 4 Системы активной защиты
  • 6 См. также
  • 7 Сноски
  • 8 Внешние ссылки

История

В конце 1850-х годов был разработан бронированный военный корабль, несший броню из кованого железа значительной толщины. Эта броня была практически невосприимчива как к использовавшимся в то время круглым чугунным ядрам, так и к недавно разработанному фугасному снаряду. Первое решение этой проблемы было предложено майором сэром У. Паллисером, который с помощью пули Паллизера изобрел метод упрочнения головки остроконечной чугунной пули. [lower-alpha 1] При бросании острия снаряда вниз и формировании головы в железной форме горячий металл внезапно охлаждался и сильно нагревался.0029 твердый (устойчивый к деформации через мартенситное фазовое превращение), в то время как остальная часть формы, состоящая из песка, позволяла металлу медленно охлаждаться, а тело дроби было изготовлено жестким (устойчивым к разрушению).

Эти снаряды из охлажденного железа оказались очень эффективными против доспехов из кованого железа, но не годились против составных и стальных доспехов, которые впервые были представлены в 1880-х годах. Поэтому пришлось сделать новый отход, и пули из кованой стали с наконечниками, закаленными водой, заменили дробь Паллисера. Сначала эти снаряды из кованой стали изготавливались из обычной углеродистой стали, но по мере улучшения качества брони снаряды последовали их примеру.

В 1890-х годах и впоследствии цементированная стальная броня стала обычным явлением, первоначально только на более толстой броне военных кораблей. Чтобы бороться с этим, снаряд был сделан из стали, кованой или литой, содержащей никель и хром. Еще одним изменением стало введение на острие снаряда колпачка из мягкого металла — так называемых «наконечников Макарова», изобретенных русским адмиралом Степаном Макаровым. Этот «колпачок» увеличивал проникающую способность, смягчая часть ударного удара и предотвращая повреждение бронебойного наконечника до того, как он ударится о лицевую часть брони или о разрушение корпуса снаряда. Это также могло способствовать проникновению под косым углом, не давая острию отклоняться от поверхности брони.

Эпоха Первой мировой войны

Дробь и снаряд, использовавшиеся до и во время Первой мировой войны, обычно отливались из специальной хромистой (нержавеющей) стали, которую плавили в котлах. После этого им придавали форму, а затем тщательно отжигали, сердцевину просверливали сзади, а внешнюю сторону обтачивали на токарном станке. Снаряды были обработаны аналогично другим, описанным выше. Окончательная обработка, или закалка, которая придавала корпусу снаряда требуемый профиль твердости/вязкости (дифференциальная закалка), была строго охраняемой тайной.

Задняя полость этих снарядов была способна принять небольшой разрывной заряд около 2% от веса полного снаряда; когда это используется, снаряд называется снарядом, а не выстрелом. Осколочно-фугасная начинка снаряда, как со взрывателем, так и без него, имела тенденцию взрываться при попадании в броню сверх своей способности пробить.

Вторая мировая война

Британский морской 15-дюймовый (381 мм) бронебойный снаряд с баллистическим колпачком (APCBC), 1943 г.

Во время Второй мировой войны в снарядах использовались высоколегированные стали, содержащие никель-хром-молибден, хотя в Германии их пришлось заменить на сплавы на основе кремния, марганца и хрома, когда эти марки стали дефицитными. Последний сплав, хотя и мог быть закален до того же уровня, был более хрупким и имел тенденцию к разрушению при ударе по броне с большим наклоном. Разбитый выстрел снизил проникновение или привел к полному отказу от проникновения; для бронебойно-фугасный ( APHE ), это может привести к преждевременной детонации начинки ВВ. В этот период, особенно немецкой военной промышленностью, были разработаны передовые и точные методы дифференцированного упрочнения снаряда. Полученные в результате снаряды постепенно меняют свою твердость с высокой (низкая прочность) в головной части на высокую (низкая твердость) в задней части и с гораздо меньшей вероятностью выходят из строя при сильных ударах. Снаряды

APHE для танковых орудий, хотя и использовались большинством сил этого периода, англичанами не использовались. Единственным британским бронебойным снарядом был Shell AP, Mk1 для 2-фунтовой противотанковой пушки, и от него отказались, поскольку было обнаружено, что взрыватель имел тенденцию отделяться от корпуса во время проникновения. Даже когда взрыватель не отделялся и система функционировала правильно, повреждение внутренней части мало чем отличалось от цельного выстрела, и поэтому не требовало дополнительных затрат времени и средств на изготовление версии со снарядом. В снарядах APHE этого периода использовался разрывной заряд массой около 1–3% от веса всего снаряда, начинка детонировала с помощью установленного сзади взрывателя замедленного действия. Взрывчатое вещество, используемое в снарядах APHE, должно быть очень нечувствительным к удару, чтобы предотвратить преждевременную детонацию. Силы США обычно использовали для этой цели взрывчатое вещество Explosive D, также известное как пикрат аммония. Другие боевые силы того периода использовали различные взрывчатые вещества, соответствующим образом десенсибилизированные (обычно с помощью воска, смешанного со взрывчатым веществом).

Из-за увеличения толщины брони во время конфликта размер снарядов и скорость удара пришлось увеличить для обеспечения пробития. При этих более высоких скоростях закаленный наконечник дроби или снаряда должен быть защищен от начального ударного удара или риска разрушения. Чтобы увеличить скорость удара и остановить разрушение, они изначально были снабжены проникающими колпачками из мягкой стали. Пробивные колпачки с лучшими характеристиками были не очень аэродинамическими, поэтому позже был установлен дополнительный баллистический колпачок для уменьшения сопротивления. Получившиеся типы снарядов были названы бронебойный колпачковый ( БТР ) и бронебойный бронебойный колпачковый ( БТР ).

В начале Второй мировой войны незакрытые бронебойные снаряды, выпущенные из высокоскоростных орудий, могли пробить почти вдвое больше своего калибра на близком расстоянии (100 м). На больших дальностях (500–1000 м) он уменьшался на 1,5–1,1 калибра из-за плохой баллистической формы и более высокого сопротивления ранних снарядов меньшего диаметра. Позднее в ходе конфликта БТР, ведя огонь с близкого расстояния (100 м) из крупнокалиберных скорострельных орудий (75–128 мм), смогли пробить значительно большую толщину брони по отношению к своему калибру (в 2,5 раза), а также большая мощность (в 2–1,75 раза) на больших дальностях (1500–2000 м).

Соединения вольфрама, такие как карбид вольфрама, использовались в небольших количествах неоднородных и выброшенных поддонных снарядов, но в большинстве мест этот элемент был в дефиците.

Снаряды

Бронебойные снаряды
Изображение Имя Описание
Бронебойный
Бронебойный колпачок (БТР) Серый: Кепка
Бронебойный баллистический колпачок (APBC) Синий: баллистическая кепка
Бронебойный колпачок Баллистический колпачок (APCBC) Серый: Колпачок. Синий: баллистическая кепка
Бронебойный композитный жесткий (APCR)/высокоскоростной бронебойный (HVAP) Синий: твердый материал высокой плотности.
Бронебойно-фугасный снаряд (APHE) Красный: осколочно-фугасный
Бронебойный поддон (APDS) Синий: Пенетратор
Бронебойный оперенный башмак для сброса (APFSDS) Синий: Пенетратор

Современные дни

Бронебойный снаряд

Бронебойный цельный снаряд для пушек может быть простым или составным цельным снарядом, но имеет тенденцию также сочетать некоторую форму зажигательной способности с бронепробиваемостью. Зажигательный состав обычно содержится между колпачком и проникающей головкой, в углублении сзади или в комбинации того и другого. Если в снаряде также используется трассирующий состав, задняя полость часто используется для размещения трассирующего состава. Вместо этого для снарядов большего калибра трассер может содержаться в удлинении задней герметизирующей заглушки. Общие сокращения для сплошного (несоставного / хардкорного) пушечного выстрела: AP , AP-T , API и API-T ; где «Т» означает «трассирующий», а «I» — «зажигательный». Более сложные составные снаряды, содержащие взрывчатку и другие баллистические устройства, обычно называют бронебойными снарядами.

Бронебойные снаряды

Бронебойные снаряды в качестве специальных противотанковых снарядов широко распространены в артиллерии калибра более 50 мм, но наблюдается тенденция к использованию полубронебойных осколочно-фугасных снарядов ( SAPHE ), которые имеют меньшую бронебойную способность, но гораздо большее противотанковое/личное воздействие. Современные снаряды SAPHE по-прежнему имеют баллистический колпачок, упрочненный корпус и базовый взрыватель, но, как правило, имеют гораздо более тонкий материал корпуса и более высокое содержание взрывчатого вещества (4–15%). Общие сокращения для современных оболочек AP и SAP: HEI(BF) , SAPHE , SAPHEI и SAPHEI-T .

Стрелковое оружие

Бронебойные винтовочные и пистолетные патроны обычно состоят из пенетратора из закаленной стали, вольфрама или карбида вольфрама, и такие патроны часто называют «пулями с твердым сердечником». В снарядах для самолетов и танков иногда используется сердечник из обедненного урана. Пенетратор представляет собой остроконечную массу из материала высокой плотности, которая предназначена для сохранения своей формы и переноса максимально возможного количества энергии как можно глубже в цель. Пенетраторы из обедненного урана имеют то преимущество, что они пирофорны и самозатачиваются при ударе, в результате чего интенсивное тепло и энергия фокусируются на минимальной площади брони цели. В некоторых снарядах также используются разрывные или зажигательные наконечники, помогающие пробить более толстую броню. Фугасно-зажигательные/бронебойные боеприпасы сочетают в себе пенетратор из карбида вольфрама с зажигательным и разрывным наконечником.

Винтовочные бронебойные боеприпасы обычно имеют упрочненный пенетратор внутри медной или мельхиоровой оболочки, аналогичной оболочке, которая окружает свинец в обычном снаряде. При попадании в твердую цель медный корпус разрушается, но пенетратор продолжает движение и пробивает цель. Также были разработаны бронебойные боеприпасы для пистолетов, использующие конструкцию, аналогичную винтовочным боеприпасам. Некоторые небольшие боеприпасы, такие как 5,7-мм снаряд FN, по своей природе способны пробивать броню, имея небольшой калибр и очень высокую скорость.

Весь снаряд обычно не изготавливается из того же материала, что и пенетратор, потому что физические характеристики, которые делают хороший пенетратор (т. е. чрезвычайно прочный, твердый металл), делают материал одинаково вредным для ствола оружия, стреляющего патроном.

Примеры
Круглый Снаряд Вес
(зерна)
М2 .30-06 Спрингфилд 163
М61 7,62 × 51 мм НАТО 150,5 [1]
SS190 FN 5,7×28 мм 31
АП485 . 338 Лапуа Магнум 248 [2]
М995 5,56×45 мм НАТО 52 [1]
С.м.К. 7,92 × 57 мм Маузер 178,25
211 мод 0 .50 БМГ 650

Системы активной защиты

Большинство современных систем активной защиты (АПЗ) вряд ли способны поражать полнокалиберные бронебойные снаряды, выпущенные из крупнокалиберной противотанковой пушки, из-за большой массы выстрела, его жесткость, короткая общая длина и толстое тело. В APS используются осколочные боеголовки или проекционные пластины, и оба они предназначены для поражения двух наиболее распространенных противотанковых снарядов, используемых сегодня: кумулятивного снаряда и проникающего снаряда с кинетической энергией. Поражение кумулятивных снарядов осуществляется за счет повреждения/детонации взрывчатой ​​начинки кумулятивного заряда или повреждения кумулятивной гильзы или системы взрывателя, а поражения кинетических снарядов — путем наведения рыскания/тангажа или разрушения стержня.

См. также

  • Пенетратор с кинетической энергией
  • Многоцелевой противотанковый снаряд
  • Panzergranate 39

Сноски

Сноски
  1. ↑ «выстрел» в этом смысле представляет собой цельнометаллический артиллерийский снаряд, похожий на «снаряд», но без разрывного заряда. Он также используется для описания других невзрывных артиллерийских снарядов, таких как картечная дробь или картечная дробь.
Цитаты
  1. 1.0 1.1 «Таблица баллистики военных боеприпасов». Выстрелы из пистолета. Архивировано из оригинала 8 декабря 2008 г. http://web.archive.org/web/20081208061458/http://www.gun-shots.net/ballistics-chart.shtml. Проверено 4 декабря 2008 г. .
  2. ↑ «Брошюра специального назначения Lapua» (PDF) . Лапуа. http://www.lapua.com/upload/downloads/brochures/2011/lapuaspecialpurpose2011eng.pdf. Проверено 11 сентября 2011 г. .
  •  Эта статья включает текст из публикации, находящейся в открытом доступе: Chisholm, Hugh, ed. Британская энциклопедия Издательство Кембриджского университета

Внешние ссылки

  • Введение в коллекционирование патронов .30-06 Криса Паннетта
  • Таблица баллистики Fort Liberty для военных боеприпасов
  • Часто задаваемые вопросы по rec.guns
  • : V.G.2. Боеприпасы KTW

На этой странице используется лицензированный Creative Commons контент из Википедии (просмотр авторов).

Бронебойный снаряд | Военная Вики

Бронебойный снаряд APHE:
1 Легкий баллистический капсюль
2 Бронебойный снаряд из стального сплава
3 Десенсибилизированный разрывной заряд (тротил, тринитрофенол, гексоген…) 5 Fuseset (с комплектом предохранителей) с задержкой до взрыва внутри цели)
5 Бурле (спереди) и приводная лента (сзади)

Бронебойный ( ББ ) снаряд — тип боеприпасов, предназначенных для пробития брони. С 1860-х по 1950-х годов основным применением бронебойных снарядов было поражение толстой брони многих боевых кораблей. С 1920-х годов для противотанковых задач требовалось бронебойное оружие. «Выстрелы» и «снаряды» обычно представляют собой артиллерийские снаряды и используются для поражения сильно бронированных целей, таких как танки, бункеры и бронированные военные корабли. Снаряды менее 20 мм обычно известны как «бронебойные боеприпасы» и предназначены для поражения легкобронированных целей, таких как бронежилет, пуленепробиваемое стекло и другая защита, или для использования в качестве противотанкового снаряда.

Бронебойный снаряд должен выдерживать удары пробивания брони. Снаряды, предназначенные для этой цели, имеют сильно усиленный корпус со специальной закалкой и формой носовой части и значительно меньший разрывной заряд. Некоторые бронебойные снаряды меньшего калибра имеют инертную начинку или зажигательный заряд вместо разрывного фугасного заряда. Бронебойный снаряд в настоящее время мало используется в морской войне, поскольку современные военные корабли практически не имеют броневой защиты, но он остается предпочтительным снарядом в противотанковой войне, так как имеет большую вероятность «убийства с первого попадания», чем осколочно-фугасный противотанковый снаряд. -танковый (кумулятивный) снаряд, особенно по цели с композитной броней, и из-за более высокой начальной скорости снаряда также более точен, чем кумулятивный снаряд. [ ссылка необходима ]

Содержание

  • 1 История
  • 2 Эпоха Первой мировой войны
  • 3 Вторая мировая война
  • 4 корпуса
  • 5 Наши дни
    • 5.1 Бронебойный выстрел
    • 5.2 Бронебойные снаряды
    • 5.3 Стрелковое оружие
      • 5.3.1 Примеры
    • 5.4 Системы активной защиты
  • 6 См. также
  • 7 Сноски
  • 8 Внешние ссылки

История

В конце 1850-х годов был разработан бронированный военный корабль, несший броню из кованого железа значительной толщины. Эта броня была практически невосприимчива как к использовавшимся в то время круглым чугунным ядрам, так и к недавно разработанному фугасному снаряду. Первое решение этой проблемы было предложено майором сэром У. Паллисером, который с помощью пули Паллизера изобрел метод упрочнения головки остроконечной чугунной пули. [lower-alpha 1] При бросании острия снаряда вниз и формировании головы в железной форме горячий металл внезапно охлаждался и сильно нагревался.0029 твердый (устойчивый к деформации через мартенситное фазовое превращение), в то время как остальная часть формы, состоящая из песка, позволяла металлу медленно охлаждаться, а тело дроби было изготовлено жестким (устойчивым к разрушению).

Эти снаряды из охлажденного железа оказались очень эффективными против доспехов из кованого железа, но не годились против составных и стальных доспехов, которые впервые были представлены в 1880-х годах. Поэтому пришлось сделать новый отход, и пули из кованой стали с наконечниками, закаленными водой, заменили дробь Паллисера. Сначала эти снаряды из кованой стали изготавливались из обычной углеродистой стали, но по мере улучшения качества брони снаряды последовали их примеру.

В 1890-х годах и впоследствии цементированная стальная броня стала обычным явлением, первоначально только на более толстой броне военных кораблей. Чтобы бороться с этим, снаряд был сделан из стали, кованой или литой, содержащей никель и хром. Еще одним изменением стало введение на острие снаряда колпачка из мягкого металла — так называемых «наконечников Макарова», изобретенных русским адмиралом Степаном Макаровым. Этот «колпачок» увеличивал проникающую способность, смягчая часть ударного удара и предотвращая повреждение бронебойного наконечника до того, как он ударится о лицевую часть брони или о разрушение корпуса снаряда. Это также могло способствовать проникновению под косым углом, не давая острию отклоняться от поверхности брони.

Эпоха Первой мировой войны

Дробь и снаряд, использовавшиеся до и во время Первой мировой войны, обычно отливались из специальной хромистой (нержавеющей) стали, которую плавили в котлах. После этого им придавали форму, а затем тщательно отжигали, сердцевину просверливали сзади, а внешнюю сторону обтачивали на токарном станке. Снаряды были обработаны аналогично другим, описанным выше. Окончательная обработка, или закалка, которая придавала корпусу снаряда требуемый профиль твердости/вязкости (дифференциальная закалка), была строго охраняемой тайной.

Задняя полость этих снарядов была способна принять небольшой разрывной заряд около 2% от веса полного снаряда; когда это используется, снаряд называется снарядом, а не выстрелом. Осколочно-фугасная начинка снаряда, как со взрывателем, так и без него, имела тенденцию взрываться при попадании в броню сверх своей способности пробить.

Вторая мировая война

Британский морской 15-дюймовый (381 мм) бронебойный снаряд с баллистическим колпачком (APCBC), 1943 г.

Во время Второй мировой войны в снарядах использовались высоколегированные стали, содержащие никель-хром-молибден, хотя в Германии их пришлось заменить на сплавы на основе кремния, марганца и хрома, когда эти марки стали дефицитными. Последний сплав, хотя и мог быть закален до того же уровня, был более хрупким и имел тенденцию к разрушению при ударе по броне с большим наклоном. Разбитый выстрел снизил проникновение или привел к полному отказу от проникновения; для бронебойно-фугасный ( APHE ), это может привести к преждевременной детонации начинки ВВ. В этот период, особенно немецкой военной промышленностью, были разработаны передовые и точные методы дифференцированного упрочнения снаряда. Полученные в результате снаряды постепенно меняют свою твердость с высокой (низкая прочность) в головной части на высокую (низкая твердость) в задней части и с гораздо меньшей вероятностью выходят из строя при сильных ударах. Снаряды

APHE для танковых орудий, хотя и использовались большинством сил этого периода, англичанами не использовались. Единственным британским бронебойным снарядом был Shell AP, Mk1 для 2-фунтовой противотанковой пушки, и от него отказались, поскольку было обнаружено, что взрыватель имел тенденцию отделяться от корпуса во время проникновения. Даже когда взрыватель не отделялся и система функционировала правильно, повреждение внутренней части мало чем отличалось от цельного выстрела, и поэтому не требовало дополнительных затрат времени и средств на изготовление версии со снарядом. В снарядах APHE этого периода использовался разрывной заряд массой около 1–3% от веса всего снаряда, начинка детонировала с помощью установленного сзади взрывателя замедленного действия. Взрывчатое вещество, используемое в снарядах APHE, должно быть очень нечувствительным к удару, чтобы предотвратить преждевременную детонацию. Силы США обычно использовали для этой цели взрывчатое вещество Explosive D, также известное как пикрат аммония. Другие боевые силы того периода использовали различные взрывчатые вещества, соответствующим образом десенсибилизированные (обычно с помощью воска, смешанного со взрывчатым веществом).

Из-за увеличения толщины брони во время конфликта размер снарядов и скорость удара пришлось увеличить для обеспечения пробития. При этих более высоких скоростях закаленный наконечник дроби или снаряда должен быть защищен от начального ударного удара или риска разрушения. Чтобы увеличить скорость удара и остановить разрушение, они изначально были снабжены проникающими колпачками из мягкой стали. Пробивные колпачки с лучшими характеристиками были не очень аэродинамическими, поэтому позже был установлен дополнительный баллистический колпачок для уменьшения сопротивления. Получившиеся типы снарядов были названы бронебойный колпачковый ( БТР ) и бронебойный бронебойный колпачковый ( БТР ).

В начале Второй мировой войны незакрытые бронебойные снаряды, выпущенные из высокоскоростных орудий, могли пробить почти вдвое больше своего калибра на близком расстоянии (100 м). На больших дальностях (500–1000 м) он уменьшался на 1,5–1,1 калибра из-за плохой баллистической формы и более высокого сопротивления ранних снарядов меньшего диаметра. Позднее в ходе конфликта БТР, ведя огонь с близкого расстояния (100 м) из крупнокалиберных скорострельных орудий (75–128 мм), смогли пробить значительно большую толщину брони по отношению к своему калибру (в 2,5 раза), а также большая мощность (в 2–1,75 раза) на больших дальностях (1500–2000 м).

Соединения вольфрама, такие как карбид вольфрама, использовались в небольших количествах неоднородных и выброшенных поддонных снарядов, но в большинстве мест этот элемент был в дефиците.

Снаряды

Бронебойные снаряды
Изображение Имя Описание
Бронебойный
Бронебойный колпачок (БТР) Серый: Кепка
Бронебойный баллистический колпачок (APBC) Синий: баллистическая кепка
Бронебойный колпачок Баллистический колпачок (APCBC) Серый: Колпачок. Синий: баллистическая кепка
Бронебойный композитный жесткий (APCR)/высокоскоростной бронебойный (HVAP) Синий: твердый материал высокой плотности.
Бронебойно-фугасный снаряд (APHE) Красный: осколочно-фугасный
Бронебойный поддон (APDS) Синий: Пенетратор
Бронебойный оперенный башмак для сброса (APFSDS) Синий: Пенетратор

Современные дни

Бронебойный снаряд

Бронебойный цельный снаряд для пушек может быть простым или составным цельным снарядом, но имеет тенденцию также сочетать некоторую форму зажигательной способности с бронепробиваемостью. Зажигательный состав обычно содержится между колпачком и проникающей головкой, в углублении сзади или в комбинации того и другого. Если в снаряде также используется трассирующий состав, задняя полость часто используется для размещения трассирующего состава. Вместо этого для снарядов большего калибра трассер может содержаться в удлинении задней герметизирующей заглушки. Общие сокращения для сплошного (несоставного / хардкорного) пушечного выстрела: AP , AP-T , API и API-T ; где «Т» означает «трассирующий», а «I» — «зажигательный». Более сложные составные снаряды, содержащие взрывчатку и другие баллистические устройства, обычно называют бронебойными снарядами.

Бронебойные снаряды

Бронебойные снаряды в качестве специальных противотанковых снарядов широко распространены в артиллерии калибра более 50 мм, но наблюдается тенденция к использованию полубронебойных осколочно-фугасных снарядов ( SAPHE ), которые имеют меньшую бронебойную способность, но гораздо большее противотанковое/личное воздействие. Современные снаряды SAPHE по-прежнему имеют баллистический колпачок, упрочненный корпус и базовый взрыватель, но, как правило, имеют гораздо более тонкий материал корпуса и более высокое содержание взрывчатого вещества (4–15%). Общие сокращения для современных оболочек AP и SAP: HEI(BF) , SAPHE , SAPHEI и SAPHEI-T .

Стрелковое оружие

Бронебойные винтовочные и пистолетные патроны обычно состоят из пенетратора из закаленной стали, вольфрама или карбида вольфрама, и такие патроны часто называют «пулями с твердым сердечником». В снарядах для самолетов и танков иногда используется сердечник из обедненного урана. Пенетратор представляет собой остроконечную массу из материала высокой плотности, которая предназначена для сохранения своей формы и переноса максимально возможного количества энергии как можно глубже в цель. Пенетраторы из обедненного урана имеют то преимущество, что они пирофорны и самозатачиваются при ударе, в результате чего интенсивное тепло и энергия фокусируются на минимальной площади брони цели. В некоторых снарядах также используются разрывные или зажигательные наконечники, помогающие пробить более толстую броню. Фугасно-зажигательные/бронебойные боеприпасы сочетают в себе пенетратор из карбида вольфрама с зажигательным и разрывным наконечником.

Винтовочные бронебойные боеприпасы обычно имеют упрочненный пенетратор внутри медной или мельхиоровой оболочки, аналогичной оболочке, которая окружает свинец в обычном снаряде. При попадании в твердую цель медный корпус разрушается, но пенетратор продолжает движение и пробивает цель. Также были разработаны бронебойные боеприпасы для пистолетов, использующие конструкцию, аналогичную винтовочным боеприпасам. Некоторые небольшие боеприпасы, такие как 5,7-мм снаряд FN, по своей природе способны пробивать броню, имея небольшой калибр и очень высокую скорость.

Весь снаряд обычно не изготавливается из того же материала, что и пенетратор, потому что физические характеристики, которые делают хороший пенетратор (т. е. чрезвычайно прочный, твердый металл), делают материал одинаково вредным для ствола оружия, стреляющего патроном.

Примеры
Круглый Снаряд Вес
(зерна)
М2 .30-06 Спрингфилд 163
М61 7,62 × 51 мм НАТО 150,5 [1]
SS190 FN 5,7×28 мм 31
АП485 .338 Лапуа Магнум 248 [2]
М995 5,56×45 мм НАТО 52 [1]
С.м.К. 7,92 × 57 мм Маузер 178,25
211 мод 0 .50 БМГ 650

Системы активной защиты

Большинство современных систем активной защиты (АПЗ) вряд ли способны поражать полнокалиберные бронебойные снаряды, выпущенные из крупнокалиберной противотанковой пушки, из-за большой массы выстрела, его жесткость, короткая общая длина и толстое тело. В APS используются осколочные боеголовки или проекционные пластины, и оба они предназначены для поражения двух наиболее распространенных противотанковых снарядов, используемых сегодня: кумулятивного снаряда и проникающего снаряда с кинетической энергией. Поражение кумулятивных снарядов осуществляется за счет повреждения/детонации взрывчатой ​​начинки кумулятивного заряда или повреждения кумулятивной гильзы или системы взрывателя, а поражения кинетических снарядов — путем наведения рыскания/тангажа или разрушения стержня.

См. также

  • Пенетратор с кинетической энергией
  • Многоцелевой противотанковый снаряд
  • Panzergranate 39

Сноски

Сноски
  1. ↑ «выстрел» в этом смысле представляет собой цельнометаллический артиллерийский снаряд, похожий на «снаряд», но без разрывного заряда. Он также используется для описания других невзрывных артиллерийских снарядов, таких как картечная дробь или картечная дробь.
Цитаты
  1. 1.0 1.1 «Таблица баллистики военных боеприпасов». Выстрелы из пистолета. Архивировано из оригинала 8 декабря 2008 г. http://web.archive.org/web/20081208061458/http://www. gun-shots.net/ballistics-chart.shtml. Проверено 4 декабря 2008 г. .
  2. ↑ «Брошюра специального назначения Lapua» (PDF) . Лапуа. http://www.lapua.com/upload/downloads/brochures/2011/lapuaspecialpurpose2011eng.pdf. Проверено 11 сентября 2011 г. .
  •  Эта статья включает текст из публикации, находящейся в открытом доступе: Chisholm, Hugh, ed. Британская энциклопедия Издательство Кембриджского университета

Внешние ссылки

  • Введение в коллекционирование патронов .30-06 Криса Паннетта
  • Таблица баллистики Fort Liberty для военных боеприпасов
  • Часто задаваемые вопросы по rec.guns
  • : V.G.2. Боеприпасы KTW

На этой странице используется лицензированный Creative Commons контент из Википедии (просмотр авторов).

Бронебойный снаряд | Военная Вики

Бронебойный снаряд APHE:
1 Легкий баллистический капсюль
2 Бронебойный снаряд из стального сплава
3 Десенсибилизированный разрывной заряд (тротил, тринитрофенол, гексоген. ..) 5 Fuseset (с комплектом предохранителей) с задержкой до взрыва внутри цели)
5 Бурле (спереди) и приводная лента (сзади)

Бронебойный ( ББ ) снаряд — тип боеприпасов, предназначенных для пробития брони. С 1860-х по 1950-х годов основным применением бронебойных снарядов было поражение толстой брони многих боевых кораблей. С 1920-х годов для противотанковых задач требовалось бронебойное оружие. «Выстрелы» и «снаряды» обычно представляют собой артиллерийские снаряды и используются для поражения сильно бронированных целей, таких как танки, бункеры и бронированные военные корабли. Снаряды менее 20 мм обычно известны как «бронебойные боеприпасы» и предназначены для поражения легкобронированных целей, таких как бронежилет, пуленепробиваемое стекло и другая защита, или для использования в качестве противотанкового снаряда.

Бронебойный снаряд должен выдерживать удары пробивания брони. Снаряды, предназначенные для этой цели, имеют сильно усиленный корпус со специальной закалкой и формой носовой части и значительно меньший разрывной заряд. Некоторые бронебойные снаряды меньшего калибра имеют инертную начинку или зажигательный заряд вместо разрывного фугасного заряда. Бронебойный снаряд в настоящее время мало используется в морской войне, поскольку современные военные корабли практически не имеют броневой защиты, но он остается предпочтительным снарядом в противотанковой войне, так как имеет большую вероятность «убийства с первого попадания», чем осколочно-фугасный противотанковый снаряд. -танковый (кумулятивный) снаряд, особенно по цели с композитной броней, и из-за более высокой начальной скорости снаряда также более точен, чем кумулятивный снаряд. [ ссылка необходима ]

Содержание

  • 1 История
  • 2 Эпоха Первой мировой войны
  • 3 Вторая мировая война
  • 4 корпуса
  • 5 Наши дни
    • 5.1 Бронебойный выстрел
    • 5.2 Бронебойные снаряды
    • 5.3 Стрелковое оружие
      • 5.3.1 Примеры
    • 5. 4 Системы активной защиты
  • 6 См. также
  • 7 Сноски
  • 8 Внешние ссылки

История

В конце 1850-х годов был разработан бронированный военный корабль, несший броню из кованого железа значительной толщины. Эта броня была практически невосприимчива как к использовавшимся в то время круглым чугунным ядрам, так и к недавно разработанному фугасному снаряду. Первое решение этой проблемы было предложено майором сэром У. Паллисером, который с помощью пули Паллизера изобрел метод упрочнения головки остроконечной чугунной пули. [lower-alpha 1] При бросании острия снаряда вниз и формировании головы в железной форме горячий металл внезапно охлаждался и сильно нагревался.0029 твердый (устойчивый к деформации через мартенситное фазовое превращение), в то время как остальная часть формы, состоящая из песка, позволяла металлу медленно охлаждаться, а тело дроби было изготовлено жестким (устойчивым к разрушению).

Эти снаряды из охлажденного железа оказались очень эффективными против доспехов из кованого железа, но не годились против составных и стальных доспехов, которые впервые были представлены в 1880-х годах. Поэтому пришлось сделать новый отход, и пули из кованой стали с наконечниками, закаленными водой, заменили дробь Паллисера. Сначала эти снаряды из кованой стали изготавливались из обычной углеродистой стали, но по мере улучшения качества брони снаряды последовали их примеру.

В 1890-х годах и впоследствии цементированная стальная броня стала обычным явлением, первоначально только на более толстой броне военных кораблей. Чтобы бороться с этим, снаряд был сделан из стали, кованой или литой, содержащей никель и хром. Еще одним изменением стало введение на острие снаряда колпачка из мягкого металла — так называемых «наконечников Макарова», изобретенных русским адмиралом Степаном Макаровым. Этот «колпачок» увеличивал проникающую способность, смягчая часть ударного удара и предотвращая повреждение бронебойного наконечника до того, как он ударится о лицевую часть брони или о разрушение корпуса снаряда. Это также могло способствовать проникновению под косым углом, не давая острию отклоняться от поверхности брони.

Эпоха Первой мировой войны

Дробь и снаряд, использовавшиеся до и во время Первой мировой войны, обычно отливались из специальной хромистой (нержавеющей) стали, которую плавили в котлах. После этого им придавали форму, а затем тщательно отжигали, сердцевину просверливали сзади, а внешнюю сторону обтачивали на токарном станке. Снаряды были обработаны аналогично другим, описанным выше. Окончательная обработка, или закалка, которая придавала корпусу снаряда требуемый профиль твердости/вязкости (дифференциальная закалка), была строго охраняемой тайной.

Задняя полость этих снарядов была способна принять небольшой разрывной заряд около 2% от веса полного снаряда; когда это используется, снаряд называется снарядом, а не выстрелом. Осколочно-фугасная начинка снаряда, как со взрывателем, так и без него, имела тенденцию взрываться при попадании в броню сверх своей способности пробить.

Вторая мировая война

Британский морской 15-дюймовый (381 мм) бронебойный снаряд с баллистическим колпачком (APCBC), 1943 г.

Во время Второй мировой войны в снарядах использовались высоколегированные стали, содержащие никель-хром-молибден, хотя в Германии их пришлось заменить на сплавы на основе кремния, марганца и хрома, когда эти марки стали дефицитными. Последний сплав, хотя и мог быть закален до того же уровня, был более хрупким и имел тенденцию к разрушению при ударе по броне с большим наклоном. Разбитый выстрел снизил проникновение или привел к полному отказу от проникновения; для бронебойно-фугасный ( APHE ), это может привести к преждевременной детонации начинки ВВ. В этот период, особенно немецкой военной промышленностью, были разработаны передовые и точные методы дифференцированного упрочнения снаряда. Полученные в результате снаряды постепенно меняют свою твердость с высокой (низкая прочность) в головной части на высокую (низкая твердость) в задней части и с гораздо меньшей вероятностью выходят из строя при сильных ударах. Снаряды

APHE для танковых орудий, хотя и использовались большинством сил этого периода, англичанами не использовались. Единственным британским бронебойным снарядом был Shell AP, Mk1 для 2-фунтовой противотанковой пушки, и от него отказались, поскольку было обнаружено, что взрыватель имел тенденцию отделяться от корпуса во время проникновения. Даже когда взрыватель не отделялся и система функционировала правильно, повреждение внутренней части мало чем отличалось от цельного выстрела, и поэтому не требовало дополнительных затрат времени и средств на изготовление версии со снарядом. В снарядах APHE этого периода использовался разрывной заряд массой около 1–3% от веса всего снаряда, начинка детонировала с помощью установленного сзади взрывателя замедленного действия. Взрывчатое вещество, используемое в снарядах APHE, должно быть очень нечувствительным к удару, чтобы предотвратить преждевременную детонацию. Силы США обычно использовали для этой цели взрывчатое вещество Explosive D, также известное как пикрат аммония. Другие боевые силы того периода использовали различные взрывчатые вещества, соответствующим образом десенсибилизированные (обычно с помощью воска, смешанного со взрывчатым веществом).

Из-за увеличения толщины брони во время конфликта размер снарядов и скорость удара пришлось увеличить для обеспечения пробития. При этих более высоких скоростях закаленный наконечник дроби или снаряда должен быть защищен от начального ударного удара или риска разрушения. Чтобы увеличить скорость удара и остановить разрушение, они изначально были снабжены проникающими колпачками из мягкой стали. Пробивные колпачки с лучшими характеристиками были не очень аэродинамическими, поэтому позже был установлен дополнительный баллистический колпачок для уменьшения сопротивления. Получившиеся типы снарядов были названы бронебойный колпачковый ( БТР ) и бронебойный бронебойный колпачковый ( БТР ).

В начале Второй мировой войны незакрытые бронебойные снаряды, выпущенные из высокоскоростных орудий, могли пробить почти вдвое больше своего калибра на близком расстоянии (100 м). На больших дальностях (500–1000 м) он уменьшался на 1,5–1,1 калибра из-за плохой баллистической формы и более высокого сопротивления ранних снарядов меньшего диаметра. Позднее в ходе конфликта БТР, ведя огонь с близкого расстояния (100 м) из крупнокалиберных скорострельных орудий (75–128 мм), смогли пробить значительно большую толщину брони по отношению к своему калибру (в 2,5 раза), а также большая мощность (в 2–1,75 раза) на больших дальностях (1500–2000 м).

Соединения вольфрама, такие как карбид вольфрама, использовались в небольших количествах неоднородных и выброшенных поддонных снарядов, но в большинстве мест этот элемент был в дефиците.

Снаряды

Бронебойные снаряды
Изображение Имя Описание
Бронебойный
Бронебойный колпачок (БТР) Серый: Кепка
Бронебойный баллистический колпачок (APBC) Синий: баллистическая кепка
Бронебойный колпачок Баллистический колпачок (APCBC) Серый: Колпачок. Синий: баллистическая кепка
Бронебойный композитный жесткий (APCR)/высокоскоростной бронебойный (HVAP) Синий: твердый материал высокой плотности.
Бронебойно-фугасный снаряд (APHE) Красный: осколочно-фугасный
Бронебойный поддон (APDS) Синий: Пенетратор
Бронебойный оперенный башмак для сброса (APFSDS) Синий: Пенетратор

Современные дни

Бронебойный снаряд

Бронебойный цельный снаряд для пушек может быть простым или составным цельным снарядом, но имеет тенденцию также сочетать некоторую форму зажигательной способности с бронепробиваемостью. Зажигательный состав обычно содержится между колпачком и проникающей головкой, в углублении сзади или в комбинации того и другого. Если в снаряде также используется трассирующий состав, задняя полость часто используется для размещения трассирующего состава. Вместо этого для снарядов большего калибра трассер может содержаться в удлинении задней герметизирующей заглушки. Общие сокращения для сплошного (несоставного / хардкорного) пушечного выстрела: AP , AP-T , API и API-T ; где «Т» означает «трассирующий», а «I» — «зажигательный». Более сложные составные снаряды, содержащие взрывчатку и другие баллистические устройства, обычно называют бронебойными снарядами.

Бронебойные снаряды

Бронебойные снаряды в качестве специальных противотанковых снарядов широко распространены в артиллерии калибра более 50 мм, но наблюдается тенденция к использованию полубронебойных осколочно-фугасных снарядов ( SAPHE ), которые имеют меньшую бронебойную способность, но гораздо большее противотанковое/личное воздействие. Современные снаряды SAPHE по-прежнему имеют баллистический колпачок, упрочненный корпус и базовый взрыватель, но, как правило, имеют гораздо более тонкий материал корпуса и более высокое содержание взрывчатого вещества (4–15%). Общие сокращения для современных оболочек AP и SAP: HEI(BF) , SAPHE , SAPHEI и SAPHEI-T .

Стрелковое оружие

Бронебойные винтовочные и пистолетные патроны обычно состоят из пенетратора из закаленной стали, вольфрама или карбида вольфрама, и такие патроны часто называют «пулями с твердым сердечником». В снарядах для самолетов и танков иногда используется сердечник из обедненного урана. Пенетратор представляет собой остроконечную массу из материала высокой плотности, которая предназначена для сохранения своей формы и переноса максимально возможного количества энергии как можно глубже в цель. Пенетраторы из обедненного урана имеют то преимущество, что они пирофорны и самозатачиваются при ударе, в результате чего интенсивное тепло и энергия фокусируются на минимальной площади брони цели. В некоторых снарядах также используются разрывные или зажигательные наконечники, помогающие пробить более толстую броню. Фугасно-зажигательные/бронебойные боеприпасы сочетают в себе пенетратор из карбида вольфрама с зажигательным и разрывным наконечником.

Винтовочные бронебойные боеприпасы обычно имеют упрочненный пенетратор внутри медной или мельхиоровой оболочки, аналогичной оболочке, которая окружает свинец в обычном снаряде. При попадании в твердую цель медный корпус разрушается, но пенетратор продолжает движение и пробивает цель. Также были разработаны бронебойные боеприпасы для пистолетов, использующие конструкцию, аналогичную винтовочным боеприпасам. Некоторые небольшие боеприпасы, такие как 5,7-мм снаряд FN, по своей природе способны пробивать броню, имея небольшой калибр и очень высокую скорость.

Весь снаряд обычно не изготавливается из того же материала, что и пенетратор, потому что физические характеристики, которые делают хороший пенетратор (т. е. чрезвычайно прочный, твердый металл), делают материал одинаково вредным для ствола оружия, стреляющего патроном.

Примеры
Круглый Снаряд Вес
(зерна)
М2 .30-06 Спрингфилд 163
М61 7,62 × 51 мм НАТО 150,5 [1]
SS190 FN 5,7×28 мм 31
АП485 . 338 Лапуа Магнум 248 [2]
М995 5,56×45 мм НАТО 52 [1]
С.м.К. 7,92 × 57 мм Маузер 178,25
211 мод 0 .50 БМГ 650

Системы активной защиты

Большинство современных систем активной защиты (АПЗ) вряд ли способны поражать полнокалиберные бронебойные снаряды, выпущенные из крупнокалиберной противотанковой пушки, из-за большой массы выстрела, его жесткость, короткая общая длина и толстое тело. В APS используются осколочные боеголовки или проекционные пластины, и оба они предназначены для поражения двух наиболее распространенных противотанковых снарядов, используемых сегодня: кумулятивного снаряда и проникающего снаряда с кинетической энергией. Поражение кумулятивных снарядов осуществляется за счет повреждения/детонации взрывчатой ​​начинки кумулятивного заряда или повреждения кумулятивной гильзы или системы взрывателя, а поражения кинетических снарядов — путем наведения рыскания/тангажа или разрушения стержня.

См. также

  • Пенетратор с кинетической энергией
  • Многоцелевой противотанковый снаряд
  • Panzergranate 39

Сноски

Сноски
  1. ↑ «выстрел» в этом смысле представляет собой цельнометаллический артиллерийский снаряд, похожий на «снаряд», но без разрывного заряда. Он также используется для описания других невзрывных артиллерийских снарядов, таких как картечная дробь или картечная дробь.
Цитаты
  1. 1.0 1.1 «Таблица баллистики военных боеприпасов». Выстрелы из пистолета. Архивировано из оригинала 8 декабря 2008 г. http://web.archive.org/web/20081208061458/http://www.gun-shots.net/ballistics-chart.shtml. Проверено 4 декабря 2008 г. .
  2. ↑ «Брошюра специального назначения Lapua» (PDF) . Лапуа. http://www.lapua.com/upload/downloads/brochures/2011/lapuaspecialpurpose2011eng.pdf. Проверено 11 сентября 2011 г. .
  •  Эта статья включает текст из публикации, находящейся в открытом доступе: Chisholm, Hugh, ed. Британская энциклопедия Издательство Кембриджского университета

Внешние ссылки

  • Введение в коллекционирование патронов .30-06 Криса Паннетта
  • Таблица баллистики Fort Liberty для военных боеприпасов
  • Часто задаваемые вопросы по rec.guns
  • : V.G.2. Боеприпасы KTW

На этой странице используется лицензированный Creative Commons контент из Википедии (просмотр авторов).

Боеприпасы AP — Законны ли бронебойные пули?

Разрешены ли бронебойные пули?

О: Да. В соответствии с федеральным законом производство, продажа и покупка «бронебойных» боеприпасов совершенно законны, если у вас есть соответствующая лицензия. Однако есть некоторые нюансы в определении «бронебойных» боеприпасов, которые мы рассмотрим в этой статье, наряду с лицензионными требованиями для производства боеприпасов для продажи.

Чтобы изучить эту тему, мы сначала обсудим федеральное определение бронебойных боеприпасов (которое фактически применяется к бронебойным пулям), а затем мы рассмотрим, какое лицензирование необходимо для производства боеприпасов для продажи (будь то бронебойные патроны). боеприпасы или обычные боеприпасы).

Содержание

  1. Что такое бронебойные боеприпасы?
  2. Можно ли делать и продавать бронебойные патроны?

Что такое бронебойные боеприпасы?

Прежде чем обсуждать бронебойные боеприпасы, нам сначала нужно взглянуть на федеральное определение боеприпасов:

18 USC 921(a)(17):
(A) Термин «боеприпасы» означает боеприпасы или гильзы, капсюли, пули или метательный порох, предназначенные для использования в любом огнестрельном оружии.

Как видите, юридическое определение боеприпасов включает в себя все компоненты боеприпасов… это не просто готовый патрон.

Составными частями боеприпасов являются:

  • Пуля – это снаряд, который вылетает из огнестрельного оружия – это не весь патрон
  • Капсюль – это часть, которая воспламеняет порох при ударе бойком
  • Порох – это то, что горит и создает давление газа, которое продвигает пулю по стволу
  • Футляр — это часть боеприпасов, которая скрепляет все остальное. Обычно он металлический (чаще всего из латуни, но может быть из алюминия, стали или полимера)

Важно знать, что каждый компонент сам по себе является боеприпасом. Во-первых, как мы обсудим далее, пуля сама по себе является тем, что регулируется как «бронебойный боеприпас». Во-вторых, некоторые люди не могут владеть боеприпасами (например, уголовники и другие «запрещенные лица»), и поэтому владение пустым гильзой достаточно, чтобы вызвать проблемы. В-третьих, существуют лицензионные требования для производства боеприпасов для продажи. Часто люди думают, что им не нужен FFL, чтобы сделать только компонент боеприпасов, однако теперь вы можете понять, почему это мнение ошибочно.

Согласно федеральному закону, «бронебойные боеприпасы»:

18 USC 921(a)(17):
(B) Термин «бронебойные боеприпасы» означает —
(i) снаряд или сердечник снаряда, который может использоваться в ручном огнестрельном оружии и полностью (за исключением следов других веществ) изготовлено из одного или комбинации вольфрамовых сплавов, стали, железа, латуни, бронзы, бериллиевой меди или обедненного урана; или
(ii) снаряд калибра более 0,22 с полной оболочкой, разработанный и предназначенный для использования в ручном огнестрельном оружии, вес оболочки которого превышает 25 процентов от общего веса снаряда.

Как видите, определение бронебойных боеприпасов состоит из двух частей, и обе относятся к снаряду (пуле):

  1. Любая пуля или сердечник пули, которые могут использоваться в пистолете и изготовлены из некоторых металлов (например, из стали, латуни и т. д.)
  2. Пуля с полной оболочкой калибра более .22 калибра , разработанная и предназначенная для использования в пистолете и чья оболочка составляет более 25% от общего веса.

Оба определения предполагают использование пули в пистолете. Это связано с тем, что этот закон был принят как часть Закона о безопасности сотрудников правоохранительных органов и был предназначен для регулирования пуль «убийц полицейских» из легко прячущегося огнестрельного оружия (пистолетов).

Обратите внимание на различие (выделено мной) между первым и вторым определением. Один требует конструктивного замысла для использования в пистолете, а другой применяется, если пуля может быть использована в пистолете.

ATF определила, что многие пули, которые обычно являются винтовочными пулями, могут использоваться в пистолете. Например, патрон .223 Remington, которым стреляет большинство AR-15, является винтовочным патроном. Однако с ростом популярности пистолетов AR-15 ATF расправилась с некоторыми пулями .223 Remington, например с латунными пулями. Это потому, что латунная пуля для патрона .223 Remington теперь является «бронебойной» в глазах ATF, потому что ее можно использовать в пистолете.

Существует исключение для некоторых пуль:

18 USC 921(a)(17):
(C) Термин «бронебойные патроны» не включает дробь, требуемую федеральными или государственными экологическими или охотничьими нормами для охоты. целей, хрупкий снаряд, предназначенный для стрельбы по мишеням, снаряд, который, по мнению Генерального прокурора, в первую очередь предназначен для использования в спортивных целях, или любой другой снаряд или сердечник снаряда, который, по мнению Генерального прокурора, предназначен для использования в промышленных целях, включая заряд, используемый в устройстве для перфорации нефтяных и газовых скважин.

Например, боеприпасы калибра 5,56 с «зеленым наконечником» (вариант .223 Remington для военных/НАТО) не подпадают под действие правил ATF, несмотря на то, что они имеют «бронебойный» сердечник из вольфрамовой стали.

Скачать бесплатно

Полное руководство по получению федеральной лицензии на огнестрельное оружие

Можете ли вы производить и продавать бронебойные боеприпасы?

Чтобы производить какие-либо боеприпасы для продажи, у вас должна быть Федеральная лицензия на огнестрельное оружие (FFL). В частности, вам потребуется FFL типа 6 или 7. Если вы производите только стандартные боеприпасы для себя, лицензия не требуется.

Хорошей новостью является то, что FFL довольно легко получить, даже не выходя из дома! Кроме того, FFL стоит не так дорого, как вы думаете. Если вам интересно, ознакомьтесь с нашим курсом Get Your FFL.

Если вы хотите производить или продавать боеприпасы AP, вам необходимо получить FFL Type 9, 10 или 11, а также стать налогоплательщиком специального назначения (SOT). Не волнуйтесь, у нас есть курс и для этого. 🙂 Как производитель бронебойных боеприпасов, вам необходимо точно отслеживать и вести журнал каждой произведенной вами бронебойной пули, и вы сможете продавать их только определенным клиентам (обычно правительству/юридическому лицу) с одобрения.

Если вы хотите узнать больше о том, как производить, продавать или даже импортировать бронебойные боеприпасы, ознакомьтесь с нашим курсом соответствия ATF.

НАЧНИТЕ ЗАЯВКУ FFL СЕЙЧАС

Часто задаваемые вопросы о бронебойных боеприпасах

Законны ли бронебойные боеприпасы?

Да, в соответствии с федеральным законом «бронебойные боеприпасы» разрешено производить, продавать и хранить, если у вас есть соответствующая лицензия.

Однако большая часть боеприпасов, которые считаются бронебойными в обычном использовании этого термина, юридически не являются «бронебойными», поскольку они не соответствуют приведенному выше определению и, следовательно, не регулируются федеральным законом (например, боеприпасы с зеленым наконечником).
