Противопехотная мина S.Mi.35 (Мины Германии)
Противопехотная мина Шпрингмина 35
(Sprengmine 35 (S.Mi. 35))
По утверждению В. Флейшнера мина именовалась как Schuetzenmine 35 (S-Mine 35), однако в подавляющем большинстве источников она именуется как показано в заголовке. Еще одно название этой мины, встречающееся в немецких источниках — Schrapnell-Mine 35. Под названиями «Германская шрапнельная мина обр. 35 г.», «Германская противопехотная мина S», «Германская противопехотная мина SMi» она указывается в советских справочниках времен Второй Мировой войны. Во всяком случае, читателю следует знать все возможные варианты названия.
Мина противопехотная осколочная кругового поражения выпрыгивающая. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) наносится металлическими или металлокерамическими шариками (шрапнелью), размещенными между стенками большого и малого цилиндров внутри стакана, и осколками цилиндров.
Взрыв происходит на высоте 0.5-1.5 м. от поверхности земли после подбрасывания ее пороховым вышибным зарядом, который срабатывает через 4.5 секунды после того, как солдат противника, зацепившись ногой за проволочную растяжку невольно выдернет боевую чеку одного из двух взрывателей натяжного действия ZZ 35 или ZZ 42 (ZZ 42 на снимке наклонные вправо и влево, левый из них ZZ 35 в боевом положении(отсутствует предохранительная чека и не привязана проволочная растяжка), правый ZZ 42 (также в боевом положении, но бечевочная растяжка привязанная ко взрывателю к месту не растянута) или наступит на нажимной взрыватель типа S Mi Z 35(на снимке вертикальный в центре, а на рисунке ниже справа; хорошо видна предохранительная чека) или электрический нажимной взрыватель E S Mi Z 40.
Согласно советского справочника «Минно-подрывные средства противника» издания 1943 г. мина также может использоваться, как управляемая, для чего в гнездо взрывателя вставляется электродетонатор вместо взрывателя.
Мина была разработана в 1935 году и тогда же принята на вооружение Вермахта. Однако, первые 1000 штук поступили в войска только в августе 1938 года. Но уже к февралю 1939 г. Вермахт имел 388070 мин S.Mi.35.
Всего было выпущено этих мин 1938 г. — 43.07 тыс., 1939 г. – 345 тыс., 1940 г.- 797,8 тыс., 1941 г. — 353,6 тыс. 1942 г. – 1 мл. 625,7 тыс., 1943 г. – 2 мл. 966,2 тыс., 1944 г. — 3 232,8 тыс. (S.Mi. 35 и S.Mi. 44), 1945 г. — 193,0 тыс. (S.Mi.35, S.Mi.44 и S.Mi.45)
Мина с самого начала выпускалась в двух вариантах, как нажимного действия (со взрывателем нажимного действия S Mi Z 35) и как мина натяжного действия (со взрывателем натяжного действия ZZ 35). Причем, использование переходного элемента тройника, как показано на верхнем снимке, позволяло делать комбинированную установку (натяжная-нажимная).
Хотя, вряд ли это стоит признать целесообразным, т.к. скорее всего, до того как солдат наступит на нажимной взрыватель, он наверняка уже зацепится за натяжную проволоку или увидит проволочные растяжки. А вот использование двойника для растягивания проволок в две стороны целесообразно, т.к. увеличивает вероятность поражения, хотя увеличивает вдвое расход взрывателей и увеличивает время на установку одной мины.
В шпрингминах также в качестве взрывателя натяжного действия применялся терочный воспламенитель для огнепроводного шнура Zuendschnuranzuender 29 (ANZ 29) с бечевочными растяжками. При этом он ввинчивался в специальный детонатор, который в свою очередь ввинчивался в гнездо взрывателя или в двойник. Однако воспламенитель отличался ненадежностью и при намокании от росы или же при неэнергичном натяжении бечевки не срабатывал.
На снимке слева терочный воспламенитель Zuendschnuranzuender 29 (ANZ 29) На рисунке выше на левой мине два воспламенителя Zuendschnuranzuender 29 (ANZ 29) с детонатором в качестве взрывателя натяжного действия.
Нажимной взрыватель S Mi Z 35 (виден на верхнем снимке стоящим вертикально) применялся как самостоятельно, так и в сочетании с двумя натяжными взрывателями ZZ 35 или ZZ 42.
На снимке справа ZZ 35 в разрезе. Взрыватель ZZ 42, почти полная копия советского взрывателя МУВ (за исключением гильзы, которая в немецком взрываателе делалась не из металла, а из бакелита и чека использовалась универсальная, т.е. она имела вид Т-образной чеки с петелькой для работы в качестве вытяжной чеки), он проще по конструкции, чем ZZ 35, но и более опасен в обращении.
Также мог применяться взрыватель обрывного действия Zu ZZ 35, который срабатывал и как обычный натяжной, и при обрыве или перерезании натяжной проволоки.
Для установки мины в различных вариантах она комплектовалась двумя переходниками, один из которых (двойник) позволял использовать одновременно два взрывателя натяжного действия (на рисунке выше слева), а второй (тройник) позволял ввинчивать одновременно три взрывателя (на снимке сверху), благодаря чему одна и та же мина могла срабатывать от натяжения, нажима или обрыва натяжной проволоки.
Позднее, в 1940 году появился взрыватель E S Mi Z 40 нажимного действия, который передавал электрический импульс на электровоспламенитель (петарду), находящийся в корпусе взрывателя. Элемента питания он не имел. При нажиме на усики взрывателя плунжер разрушал ампулу с кислотой, которая проливаясь на специальный состав, образовывала гальванический элемент. Кроме того, взрыватель комплектовался специальным переходным устройством, которое позволяло подключать с помощью проводов к центральному взрывателю E S Mi Z 40, расположенному на мине еще до 18 взрывателей этого же типа, расположенных в нескольких метрах от мины. Это позволяло одной мине держать под контролем всю область поражения.
Изредка встречаются мины с нажимным взрывателем DZ 35. Этот взрыватель не предназначался для мины S.Mi.35, а использовался в различного рода вспомогательных минах. Однако, очевидно, пр нехватке штатных взрывателей мог использоваться и этот.

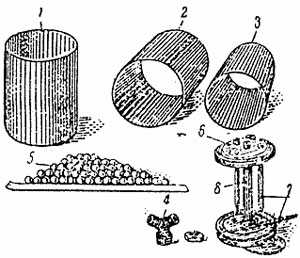

Шпрингмина состоит из металлического стакана (1) на дне которого размещается вышибной пороховой заряд, большого (2) и малого (3) стальных цилиндров, между которыми засыпается шрапнель — 320-340 металлических шариков (5), сборки (6), состоящей из верхней и нижней крышек, соединенных центральной запальной трубкой (8) и тремя трубками для запалов (7) в металлических трубочках (они же являются крепежными элементами), тройника (4) или двойника и заряда взрывчатого вещества.
При сборке мины (это может происходить на сборочном заводе или непосредственно в войсках) на нижнюю крышку снизу крепился 50 граммовый заряд черного пороха и вся сборка со снятой верхней крышкой опускалась в стакан (имелся вариант мины с дополнительным отверстием на верхней крышке для засыпки ВВ внутрь мины; отверстие также закрывалось резьбовой заглушкой). Затем в стакан опускаются большой и малый цилиндры. Пространство между ними заполняется шрапнелью (при отсутствии шрапнели могут использоваться любые металлические мелкие предметы -гвозди, шурупы, иголки, гайки, винты. После этого внутренний объем малого стакана засыпается порошкообразной взрывчаткой (аммиачно-селитренные ВВ, порошкообразный тротил), заполняетсяся динамитом или другим взрывчатым веществом. В трубочки для запалов опускаются капсюли-детонаторы №8 дульцами вниз
Затем на место устанавливается верхняя крышка и привинчивается тремя винтами-заглушками и на центральную трубку навинчивается гайка. Таким образом, большой и малый цилиндры оказываются зажатыми между верхней и нижней крышками образуя боевой снаряд мины. Но этот боевой снаряд может свободно выниматься из стакана. Для герметизации стык между снарядом и стаканом целесообразно заливать парафином, смолой или другим герметиком. Мины, собранные на заводе достаточно герметичны и заливки стыка не требуют.
Мина устанавливается в грунт так, чтобы верхняя плоскость корпуса, была вровень с землей и выше уровня земли, оставался бы только взрыватель (взрыватели) натяжного действия. Если используется взрыватель нажимного действия, то и часть взрывателя должна быть прикрыта землей.
В зимнюю кампанию 1941-42гг. на Восточном фронте отмечались многочисленные случаи, когда, вследствие вмерзания в грунт, часть мин взрывается, не вылетев из земли, или же поднявшись на недостаточную высоту. Немецкие солдаты нашли простой выход — мину не закапывали в грунт, что в условиях мерзлого грунта часто было просто практически невозможно, а привязывали к предварительно вбитому в грунт металлическому стержню.
При срабатывании взрывателя форс пламени воспламеняет пороховой замедлитель, который через 4.5 сек. по центральной запальной трубке поджигает вышибной заряд. Последний, воспламенившись, выбрасывает на высоту 0.5-1.5 метра боевой снаряд мины, состоящий из сборки, двух цилиндров и шрапнели. В это время происходит горение пороховых столбиков-замедлителей во всех трех дистанционных запалах (аналогично. как это происходит в русской гранате Ф-1). Как только в одном из них пламя достигает капсюля-детонатора, последний взрывается, вызывая взрыв основного заряда ВВ. Три дистанционных запала в мине существуют для повышения надежности мины.
В случае вмерзания в грунт и , вследствие этого, невозможности подъема мины на высоту, взрыв основного заряда происходит все равно. Однако, при этом радиус поражения резко уменьшается. Поэтому, в подобных ситуациях мину рекомендуется устанавливать не в грунт, а на грунт, привязывая ее к вбитому в грунт колышку.
По утверждению В.Флейшнера дальность разлета шрапнели и осколков составляет до 100 метров, но радиус поражения не превышает 25 метров.
Согласно советского справочника «Минно-подрывные средства противника» отдельные шрапнели и осколки корпуса могут разлетаться на расстояние до 150 метров, сохраняя поражающую способность до 80 метров.
Тактико-технические характеристики мины S. Mi. 35
Тип мины………………………………………………….. противопехотная осколочная выпрыгивающая кругового поражения
Материал корпуса………………………………………. металл
Масса мины……………………………………………….. 4.1-5 кг.
Масса взрывчатого вещества
(тротил, аммонит, аммонал, шнейдерит)……………. 180-450 гр.
Масса вышибного заряда (дымный порох)………… 50 гр.
Количество поражающих элементов (шарики)….. 320-365
Диаметр корпуса…………………………………………. 102 см.
Высота (по корпусу)…………………………………….. 12.8 см.
Диаметр зоны нажимного датчика цели…………….. 5 см.
Длина одного натяжного датчика цели…………….. 16 м.
Чувствительность:
-нажимного датчика цели……… 2-5 кг.
-натяжного датчика цели……… 3-5 кг.
Радиус поражения……………………………………….. 15-20 м.
Время приведения в боевое положение……………. мгновенно после удаления предохранительной чеки
Температурный диапазон применения………………. -30 — +40 градусов
Применяемые взрыватели………………………………. ZZ 35, S Mi Z 35, S Mi Z 44, Zu ZZ 35, E S Mi Z 40, ZZ 42, DZ 35
При установке в снег или болотистый грунт используются в качестве подкладки квадратные куски фанеры размером 25х25 см.
Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет. Однако, обезвреживание мины не разрешается вследствие особо высокой чувствительности взрывателей.
В настоящее время не производится и нигде на вооружении не состоит. Возможно наличие небольших запасов в странах Индокитая, Африки, в Югославии, Албании, Греции, Турции.
Мины этого типа получили довольно широкое распространение. Достаточно назвать советские ОЗМ-3, ОЗМ-4, ОЗМ-72, американскую М16А1 и М16А2.
Название Sprengmine (Шпрингмина) дано, исходя из принципа ее действия. Дословный перевод с немецкого — «скачущая мина», дословно «скачокмина». Среди бойцов Красной Армии эта немецкая мина была широко известна под названиями «Шпрингмина» или «Мина-лягушка».
В качестве шрапнели до войны использовался свинец и его сплавы с сурьмой, оловом, медью. Во время войны широко стали применяться стальные шарики от изношенных шарикоподшипников, в конце войны все чаще встречалось заполнение дробленым металлом, металлокерамикой и даже дробленым гранитом или базальтом.
Что явилось предтечей этой мины, сказать трудно. Значительное развитие минного оружия относится к периоду Первой Мировой войны. Одной из первых немецких противопехотных мин была так называемая Tretmine, но принцип ее и внешний вид автору неизвестны.
Надо сказать, что европейские страны и США в двадцатые-тридцатые годы мало уделяли внимания минному оружию, т.к. мины это удел более слабой стороны. Германия же, ограниченная в средствах вооруженной борьбы Версальским договором, уделяла минам достаточно много внимания.
Шпрингминами немцы весьма активно прикрывали свои позиции на знаменитом «Западном валу» (Линия Зигфрида). С началом Второй Мировой войны в период так называемой «странной» или «сидячей» войны (сентябрь 1939-апрель 1940) минирование было усилено. Как пишет американский историк Уильям Снэк, эти мины доставили немало неприятностей французским разведчикам, пытавшимся проникать на линию Зигфрида. Они не могли понять, каким образом немецкие артиллеристы с такой изумительной точностью стреляют по ним шрапнельными снарядами в полной темноте и при совершенной бесшумности движения французских солдат. Причем, нет ни вспышки, ни звука выстрела, а только разрыв снаряда.
На снимке справа мина S.Mi. 35 со взрывателем нажимного действия S.Mi.Z. 35.

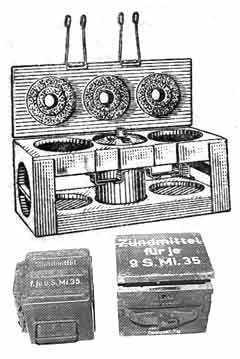

Мины S.Mi. 35 укладывались по три штуки в металлический или деревянный каркас. Комплектующие мин ( взрыватели, запалы, тройники, растяжки, ключи) по 9 комплектов укладывались в металлические, позднее (с 1943 г.) в деревянные ящики.
Немецкая фирма Hagenuk-Kiel к концу 1939 года разработала выпрыгивающую мину S.Mi 40, которая должна была быть более легкой и герметичной. Однако после испытания пробной партии 80 штук от ее производства отказались.
В 1944 году появилась более совершенная модель мины под индексом S.Mi. 44, которая целиком собиралась на заводе, т.к. война показала, что войскам некогда и негде заниматься сборкой мин.
Вермахт также использовал при подготовке обороны Атлантического вала в 1944 году трофейные французские мины аналогичного типа под наименованием S.Mi. 422 (f).
Так как S.Mi. 44 были слишком дорогими и сложными в изготовлении. Управление вооружений (Waffenamt) в ноябре 1944 принял на вооружение упрощенный вариант мины под наименованием S.Mi. 45. При диаметре 102 мм новая мина имела высоту всего 90 мм. Корпус мины был сделан из пропитанного смолой картона, внутри которого заливалась смесь бетона и металлических отходов (мет. стружка, бракованные шурупы, винты, гайки) начинка и устанавливалась 107-граммовая тротиловая шашка (Bohrpatrone 28) 0,1 кг взрывчатого вещества (буровая шашка 28). Мина S.Mi. 45 с февраля 1945 г. заменила в качестве табельной мины S.Mi. 35 и S.Mi. 44.
Все взрыватели, используемые с миной S.Mi. 35 имели высокую коррозиостойкость и изготовлены, как и мины, очень качественно. Поэтому, обнаруживаемые в местах установки, особенно в Африке, они могут все еще быть полностью работоспособны. Взрыватель E.S.Mi. Z 40 имеет три усика и может быть легко принят за механический взрыватель. Это особенно опасно, т.к. стекло ампулы за 60 лет потеряло механическую прочность и она может разрушиться при малейшем сотрясении мины.
Если на местности обнаружена одна мина, то очень вероятно, что вблизи имеются еще мины этого типа.
В апреле 1996 года Германия объявила, что больше не будет использовать, производить или экспортировать противопехотные мины, и что все имеющиеся будут уничтожены. Однако, по состоянию на 2003 год достоверных сведений о том, что какое-то количество, хранившихся на складах противопехотных мин уничтожено не имеется. Кроме того, противотанковые мины АТ 2 теперь снабжаются высокочувствительными элементами неизвлекаемости, срабатывающими при случайном наступании на мину, касании ее.
Заметки на полях. Крайне мало (если не сказать совсем ничего) осталось в исторических трудах о Второй Мировой войны страниц, посвященных минной войне. Два-три слова, в лучшем случае абзац, вы найдете в подробных описаниях операций, сражений этой войны, даже если мины очень существенно повлияли на исход битвы, как это неоднократно бывало, скажем, во время сражений в Северной Африке.
И вовсе ничего не найти о типах применявшихся противоборствующими сторонами противотанковых и противопехотных мин.
Эта статья более или менее подробно рассказывает о знаменитой во время войны немецкой «мине-лягушке» восстанавливает справедливость по отношению к важному, но незаслуженно забытому виду оружия Второй Мировой войны.
Веремеев Ю.Г.
Сапер
shooting-iron.ru
Одноразовый пулемёт — Sprengmine 35 (S.Mi.35).
Увидев прыжок этой штуковины, ты о нём вряд ли кому — то расскажешь.Немецкая мина S.Mi.35 стала родоначальницей целой категории противопехотных мин, причем категории наиболее эффективной. Таких категорий, в общем-то, всего четыре – фугасные нажимные мины (поражающие силой взрыва), осколочные мины, осколочные выпрыгивающие и осколочные мины направленного действия.
Противопехотная фугасная мина нажимного действия убивает или ранит одного солдата. Осколочная мина, устанавливаемая на земле или на колышке, поражает нескольких солдат. Ее эффективность выше, однако половина осколков мины, находящейся на поверхности земли, бесполезно уходит в землю. Решение этой проблемы лежит, что называется, на виду – мину необходимо поднять над землей. Но тогда она теряет свое главное достоинство – незаметность.
Оптимальным решением стали выпрыгивающие осколочные мины, или, на солдатском жаргоне, «мины-лягушки». До момента срабатывания такая мина прячется в земле и ничем не выдает своего присутствия (исключая разве что усики нажимного взрывателя и натянутую проволоку натяжного взрывателя), а в нужный момент подпрыгивает и оказывается на наиболее выгодной для поражения высоте. Собственно, сама идея выпрыгивающей мины родилась еще в период Первой мировой войны. Кайзеровская армия применяла так называемую S-mine.
Эти мины вкапывались в землю перед проволочными заграждениями, а провода от них протягивались в траншею. При приближении солдат противника минер замыкал концы проводов на гальваническую батарею и электровоспламенитель поджигал пороховой заряд, который подбрасывал снаряд вверх. Как только снаряд поднимался на высоту, равную длине цепочки, цепочка тянула вниз трубку с запалом. Запал ударялся об ударник, происходил взрыв, и шрапнель разлеталась в стороны.
S-мины относились к категории так называемых заградительных мин. Эффективность их была относительно невелика – прежде всего из-за того, что из траншеи порой трудно определить – находятся ли солдаты противника в зоне поражения или нет. Кроме того, длинные провода (по 50 и более метров) трудно было закопать на достаточную глубину, чтобы их не повреждали разрывы вражеских снарядов или случайные пули; несовершенная изоляция проводов часто приводила к отказам, далеко не всегда пехотинцы располагали гальваническими батареями или другими источниками тока.
После окончания войны умы военных аналитиков, генералов и конструкторов оружия всецело занимали три новинки минувших сражений. Прежде всего, это самолеты, которым с легкой руки итальянского генерала Дуэ приписывали способность чуть ли ни в одиночку выигрывать будущие войны. Затем это танки, подсказавшие выход из позиционного тупика мировой войны. И наконец – химическое оружие, которому приписывали способность решить все проблемы уничтожения солдат противника.
О минах же забыли. Все, кроме немцев. Лишенные права по Версальскому договору иметь авиацию, танки и химическое оружие, немецкие генералы искали способы возродить военную мощь своей страны, не нарушая формально Версаля, жестко оговаривавшего даже количество пушек и пулеметов, которые дозволяется иметь поверженной империи. Одним из способов обхода ограничений оказались мины, которые союзники не догадались включить в мирный договор.
Вскоре после прихода Гитлера к власти начинаются активные разработки противопехотной мины, которая в 1935 году принимается на вооружение Вермахта под названием Sprengmine 35 (S.Mi.35). Это обозначение можно перевести как «Прыгающая мина обр. 1935 года».
fishki.net
Немецкая мина лягушка Sprengmine 35 (SMi35, S-Mine 35, schrapnellmine 35) — Оружие — Статьи
Мина S.Mi.35 была принята на вооружение Вермахта в 1935 году, однако, первые 1000 штук поступили в войска только в августе 1938 года, но уже начале 1939г. в Вермахте имелось 388070 таких мин.
Мина противопехотная осколочная кругового поражения выпрыгивающая. Предназначена для выведения из строя личного состава шрапнелью (около 350 металлических шариков), размещенной между стенками цилиндров внутри стакана, и осколками самих цилиндров.
После срабатывания взрывателя мина подбрасывается пороховым вышибным зарядом на высоту 50-150см и взрывается.
К этой мине штатным взрывателем являлся S.Mi.Z.35., но зачастую Speng-мины устанавливали с другими взрывателями в различных вариациях, на нажимное действие, на растяжку с двумя взрывателями через переходник, с электродетонатором и т.п
Для использования в качестве мины натяжного действия со взрывателем (двумя взрывателями) Z.Z.35 требовался переходной элемент двойник. Это связано с тем, что направление натяжения проволоки у этого взрывателя должно иметь осевое направление, тогда как в гнездо мины взрыватель может вкручиваться только в вертикальном положении.
немецкая шпренг-мина с двумя взрывателями натяжного действия
Вместо взрывателей ZZ.35 мог также использоваться взрыватель двойного действия (натяжной и обрывной) Z.u.Z.Z.35. В этом случае мина срабатывала как от натяжения проволоки, так и при ее обрывании (перерезания).
В ходе войны от взрывателя Z.u.Z.Z.35 отказались ввиду сложности конструкции и трудности установки мины с таким взрывателем. Тем более, что жертва, как правило непроизвольно натягивала проволоку что у Z.Z.35, что у Z.u.Z.Z.35. А шансов подловить неопытного сапера на перекусывании проволоки было очень мало поскольку всех молодых саперов учили «Если проволока без провисания, не перекусывайте ее».
Также в качестве взрывателя натяжного действия встречается, хотя и не предусматривается наставлениями, терочный воспламенитель для огнепроводного шнура ANZ29 (Zuendschnuranzuender 29). Однако воспламенитель отличался ненадежностью и при намокании или при недостаточно энергичном натяжении веревки не срабатывал.

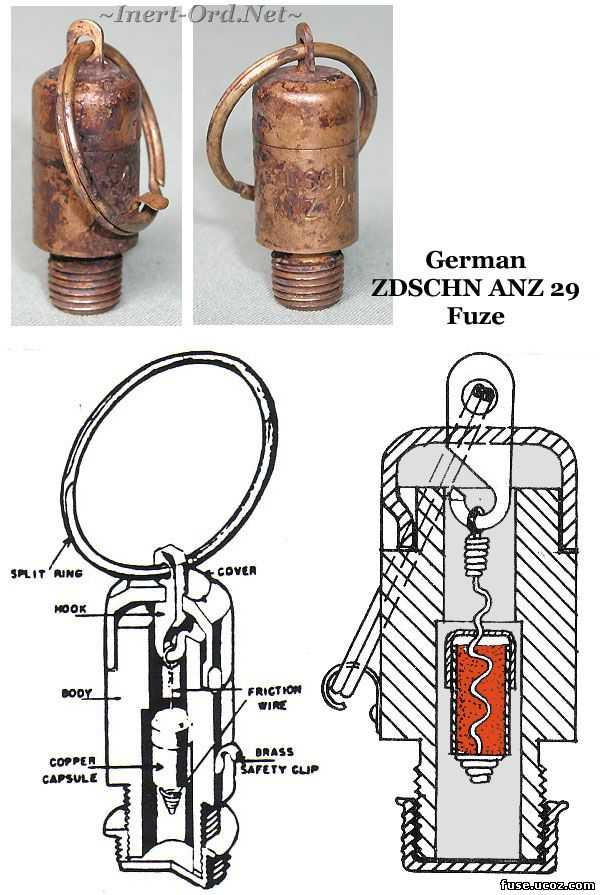

воспламенитель ANZ 29
С принятием на вооружение взрывателя Z.Z.42, он также стал использоваться в мине в качестве взрывателя натяжного действия. Этот взрыватель мог вкручиваться в мину без двойника, поскольку вытяжная боевая чека выдергивается из мины в поперечном направлении

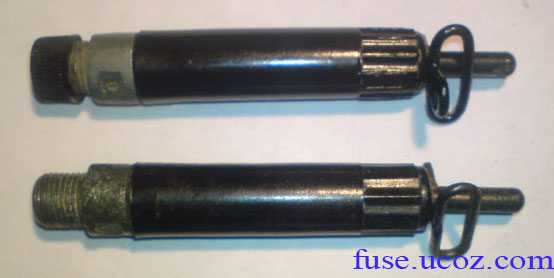

немецкие взрыватели Z.Z.42
Мина могла использоваться и в комбинированном варианте — нажимная и одновременно натяжная. Для этого использовался тройник, в боковые гнезда которого ввинчивались два натяжных взрывателя (чаще всего Z.Z.35), а в центральное нажимной взрыватель (чаще всего S Mi Z 35).
тройник с 2 взрывателями натяжного действия ZZ35 и взрывателем SMiZ35
Этот тройник считается табельным и мины в таком варианте на территории нашей страны встречались, и не столь уж редко. Трудно представить, что солдат противника набредет сапогом на нажимной взрыватель, не зацепившись до этого за проволоку одного из натяжных взрывателей.
мина с тремя установленными взрывателями, одним нажимным и двумя натяжными

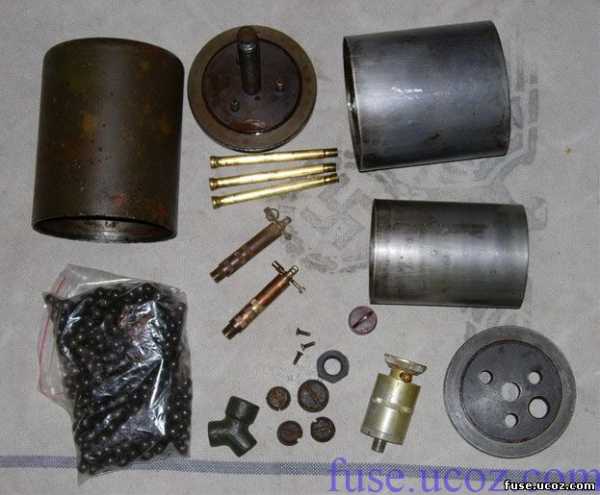

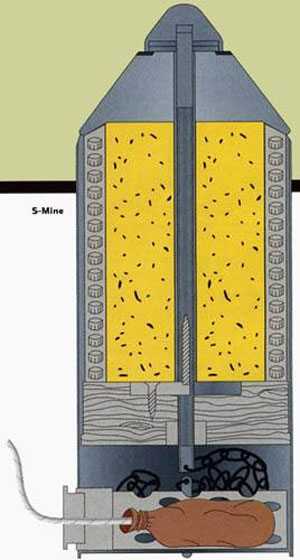

Устройство немецкой мины SMi35
Конструктивно шпрингмина состоит из металлического стакана открытого сверху и глухого снизу. На дне стакана размещается вышибной пороховой заряд в тонкой мембране , наружного и внутреннего стальных цилиндров, между которыми засыпается шрапнель.
Эти стаканы вставлены в проточки поддона . В поддон ввинчена центральная запальная трубка, которая имеет в своем верхнем конце резьбу для взрывателя, а снизу она открыта к мембране с пороховым зарядом.
Кроме нее в поддон ввинчены три открытые книзу трубки. Внутри трубки имеют пороховые замедлительные столбики.
Сверху оба цилиндра закрыты крышкой, которая имеет центральное отверстие для центральной запальной трубки и три резьбовые отверстия для трубок.
Кроме того, имеется технологическое отверстие, закрываемое резьбовой пробкой. оно служит для заполнения мины взрывчаткой.

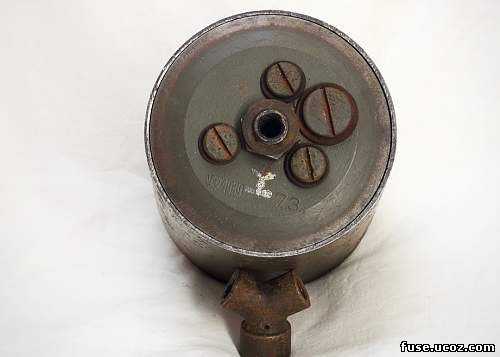

вид снизу на мину и стакан
Мина устанавливается в грунт так, чтобы верхняя плоскость корпуса была вровень с землей и выше уровня земли оставался бы только взрыватель (взрыватели) натяжного действия. Если используется взрыватель нажимного действия, то и часть взрывателя должна быть прикрыта землей.
При установке в снег или болотистый грунт используются в качестве подкладки квадратные куски фанеры размером 25х25 см. В зимнюю кампанию 1941-42гг. на Восточном фронте отмечались многочисленные случаи, когда, вследствие вмерзания в грунт, часть мин взрывается, не вылетев из земли, или же поднявшись на недостаточную высоту. Немецкие солдаты нашли простой выход — мину не закапывали в грунт, что в условиях мерзлого грунта часто было просто практически невозможно, а привязывали к предварительно вбитому в грунт металлическому стержню.

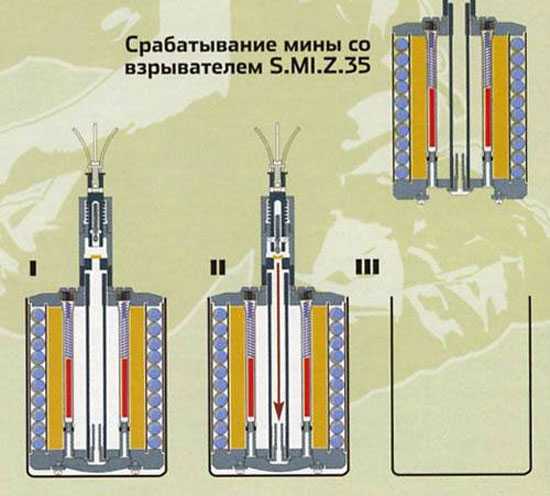

При срабатывании взрывателя форс пламени от взрывателя по центральной запальной трубке воспламеняет пороховой замедлитель, находящийся в нижней ее части. После выгорания замедлителя в течение 4.5 сек. он воспламеняет вышибной заряд, который выбрасывает на высоту 0.5-1.5 метра боевой снаряд мины, состоящий из сборки (поддон, наружный и внутренний цилиндры, шрапнель и крышка). В это время происходит горение пороховых столбиков-замедлителей во всех трех дистанционных запалах. Как только в одном из них пламя достигает капсюля-детонатора, вставленного в трубку через крышку мины при подготовке мины к использованию, последний взрывается, вызывая взрыв основного заряда ВВ. Три дистанционных запала в мине существуют для повышения надежности мины.
Очевидно эта 4.5-секундная задержка между срабатыванием взрывателя и взрывом мины породила многочисленные эпизоды в фильмах военно-мифического плана, когда жертва, наступившая на мину, обнаруживает это и замирает на месте. Мол, если сойти с мины, последует взрыв и гибель. И вот тут то буйная фантазия режиссеров разыгрывает вокруг этого потрясающие драматические события.
Увы, не существует таких мин, которые срабатывают не от наступания, а от схода с мины. Человек, наступивший на мину или дернувший за проволоку, обречен. Жить ему осталось 4.5 секунды. Процесс срабатывания мины необратим. Даже если ему удалось не позволить снаряду вылететь верх, 450 грамм тротила взорвутся под ним. А это верная смерть.
Да, вылетающий вверх снаряд мины может не взорваться, если он работает с натяжным тросиком (S.Mi.44, советская ОЗМ-72), но это если груз на мине достаточный, чтобы не позволить пороховому заряду подбросить мину вверх. Но тут, если удалось удержать мину под землей в момент ее срабатывания, можно через секунду совершенно спокойно сходить с мины. Она уже не взорвется вовсе.
Дословный перевод названия Sprengmine — «скачущая мина». Среди бойцов Красной Армии эта немецкая мина была широко известна как «Мина лягушка».
В качестве шрапнели до войны использовался свинец и его сплавы с сурьмой, оловом, медью. Во время войны широко стали применяться стальные шарики от изношенных шарикоподшипников, в конце войны все чаще встречалось заполнение дробленым металлом, металлокерамикой и даже дробленым гранитом или базальтом.
Укладки
Мины S.Mi. 35 хранились по 3 штуки в деревянных или металлических укладках разных форм.

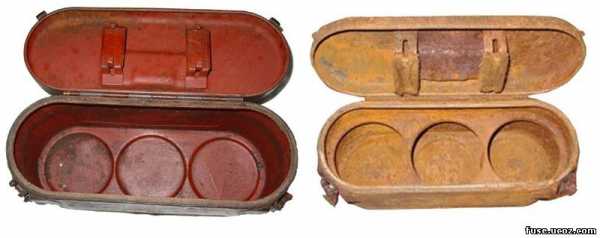

два разных по форме металлических ящика для мин
открытые укладки
Комплектующие мин ( ключи,взрыватели, запалы, тройники, растяжки, ) по 9 комплектов укладывались в металлические, а позднее (с 1943) в деревянные ящики.
металлический ящик для комплектующих

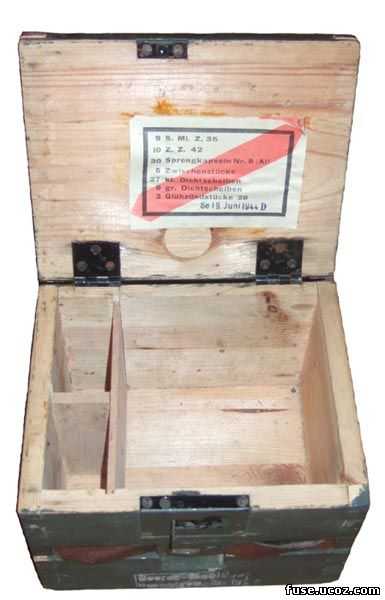

деревянный ящик для комплектующих

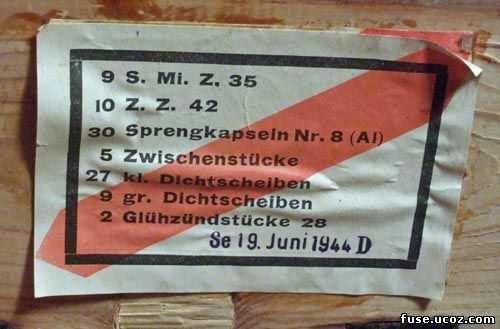

этикетка с деревянного ящика для комплектующих мин SMi35
Описание саперного набора к S-минам
xn—-dtbvqbc9b0ck.xn--p1ai
Противопехотная мина S.Mi. 44 (Мины Германии)
Противопехотная мина Шпрингмина 44
(Sprengmine 44 (S.Mi. 44))
В ряде источников эта мина именуется также как S-Mine 44, Schrapnellmine (Smi-44), Schuetzenmine 44, однако в подавляющем большинстве источников она именуется как показано в заголовке.
На снимке мина показана с взрывателем нажимного действия S.Mi.Z. 35. Пробка засыпной горловины отсутствует.
Очень часто ее путают с предшественницей — миной S.Mi.35. Однако в мине S.Mi.44 взрыватель смещен к краю верхней поверхности мины и мина имеет иной принцип срабатывания (после выброса из грунта взрыв происходит не от детонатора, получившего форс пламени от вышибного заряда, а от встроенного внутрь мины взрывателя, срабатывающего при натяжении тросика, когда мина поднимется на высоту равную длине тросика).
Мина противопехотная осколочная кругового поражения выпрыгивающая. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) наносится металлическими шариками (шрапнелью) диаметром 8-10 мм, размещенными между стенками большого и малого цилиндров внутри стакана, и осколками цилиндров. Мины позднего изготовления могли снаряжаться вместо шрапнели обрезками металлического прута или проволоки, бракованными автоматными пулями и иным металлическим хламом.
Взрыв происходит на высоте 1.2-1.5 м. от поверхности земли после подбрасывания ее пороховым вышибным зарядом, который срабатывает через 4.5 секунды после того, как солдат противника наступит на усики взрывателя или зацепится за натяжную проволоку, прикрепленную к вытяжной чеке взрывателя S.Mi.Z. 44.
Взрыватель S.Mi.Z. 44 комбинированный — нажимной/ натяжной и срабатывает как от воздействия цели (солдата противника) на нажимные рычажки (наступит на них ногой), так и от того, что зацепившись за натяжную проволоку, прикрепленную к вытяжной чеке, невольно выдернет ее.
Взрыватель может устанавливаться, как только нажимной или как нажимно-натяжной (во втором случае к вытяжной чеке привязывается натяжная проволока).
На снимке слева показана верхняя часть мины с взрывателем S.Mi.Z. 44.
Кроме штатного взрывателя мина использовалась со старым взрывателем нажимного действия S.Mi.Z. 35 (на снимке справа).
Встречались мины, установленные в управляемом варианте (вместо взрывателя в его гнездо вставлялся электровоспламенитель и подрыв мины осуществлялся оператором с пункта управления с помощью подрывной машинки).
Встречались также мины, снабженные электрическим взрывателем E S Mi Z 40. Этот взрыватель комплектовался специальным переходным устройством, которое позволяло подключать с помощью проводов к центральному взрывателю E S Mi Z 40, расположенному на мине, еще до 18 взрывателей этого же типа установленных в минах, расположенных в нескольких метрах от головной мины. Это позволяло одной мине держать под контролем значительную зону.
Хотя возможно использование взрывателей натяжного действия ZZ 35 или ZZ 42 с двойниками или тройниками (как это применялось в мине S.Mi. 35), однако к 1944 году запасы взрывателей ZZ 35 уже были израсходованы, а наличие комбинированного взрывателя S.Mi.Z. 44 делало использование ZZ 42 нецелесообразным.
Терочный воспламенитель для огнепроводного шнура Zuendschnuranzuender 29 (ANZ 29) с бечевочными растяжками и двойником, как это имело место в минах S.Mi. 35 в 40-42 гг., с этой миной уже не использовался.
Мина была разработана к лету 1944 года и тогда же принята на вооружение Вермахта.
Всего было выпущено этих мин в 1944 г. — 3 232,8 тыс. (S.Mi. 35 и S.Mi. 44), 1945 г. — 193 тыс. (S.Mi.44 и S.Mi.45)
Шпрингмина S.Mi.44, как и ее предшественница состоит из металлического стакана на дне которого размещается вышибной пороховой заряд, большого и малого стальных цилиндров, между которыми засыпается шрапнель — 320-340 металлических шариков, сборки, состоящей из верхней и нижней крышек, соединенных трубкой с резьбой на обеих концах (нижним концом она ввинчивается в нижнюю крышку, а на верхний конец навинчивается винтовая пробка-гайка, удерживающая верхнюю крышку), внутреннего взрывателя, размещаемого в центральной трубке и соединенного со стаканом вытяжным тросиком, а также боковой запальной трубки, на которую навинчивается взрыватель S.Mi.Z 44.
Боковая запальная трубка, впрессовывается в верхнюю крышку и имеет в верхней части резьбу для присоединения взрывателя, а также содержит в себе вышибной пороховой заряд
Мина устанавливается в грунт так, чтобы верхняя плоскость корпуса была вровень с землей и выше уровня земли оставался бы только взрыватель.
С тем, чтобы избежать отказа в работе в зимних условиях следствие вмерзания в грунт или засыпания глубоким снегом, а также для облегчения установки мины рекомендовалось мину не вкапывать в грунт, а вбивать металлический колышек и к нему привязывать мину.
При срабатывании взрывателя форс пламени воспламеняет пороховой замедлитель, который через 4.5 сек. поджигает вышибной заряд в боковой запальной трубке. Последний, воспламенившись, выбрасывает на высоту 1.2-1.5 метра боевой снаряд мины.
Как только мина поднимется на высоту, равную длине натяжного тросика, последний потянет вниз ударник, сжимающий при этом боевую пружину и когда шарики, удерживающие ударник в гильзе высвободятся, последний ударит по капсюлю, вызывая взрыв мины.
Если по каким-то причинам мина не поднялась на нужную высоту и тросик не натянулся, то взрыва не произойдет.
По данным американского сайта www.dpage.dial.pipex.com. дальность разлета шрапнели и осколков составляет до 100 метров, но радиус поражения не превышает 20 метров.
Тактико-технические характеристики мины S. Mi. 44
Тип мины……………………………………………….. противопехотная осколочная выпрыгивающая кругового поражения
Материал корпуса……………………………………. металл
Масса мины……………………………………………. 4.1-5 кг.
Масса взрывчатого вещества
(тротил, пентрит, мелинит, гесоген)……………… 180-450 гр.
Масса вышибного заряда (дымный порох)……. 50 гр.
Количество поражающих элементов (шарики). 320-365
Диаметр корпуса…………………………………….. 102 см.
Высота (по корпусу)………………………………… 13 см.
Высота по верху штатного взрывателя…………. 22 см.
Диаметр зоны нажимного датчика цели………… 5 см.
Длина натяжного датчика цели………………….. 16 м.
Чувствительность:
— нажимного датчика цели…….. 2-5 кг.
— натяжного датчика цели……… 3-5 кг.
Радиус поражения…………………………………… 15-20 м.
Время приведения в боевое положение……….. мгновенно после вкручивания взрывателя S.Mi.Z 44
Температурный диапазон применения……………… -30 — +40 градусов
Применяемые взрыватели……………………………….. S Mi Z 44, S Mi Z 35
Возможно применение взрывателей………………… ZZ 35, Zu ZZ 35, E S Mi Z40, ZZ 42.
При установке в снег или болотистый грунт используются в качестве подкладки квадратные куски фанеры размером 25х25 см.
Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости и необезвреживаемости не имеет. Однако обезвреживание мины не разрешается вследствие особо высокой чувствительности взрывателей.
Мина окрашивалась в цвет фельдграу, грязно-желтый, могла быть просто покрыта слоем олифы. С начала зимы 1945 г. на фронт поступали мины совсем не окрашенные.
В настоящее время не производится и нигде на вооружении не состоит. Наличие запасов в других странах маловероятно ввиду того, что все мины поставлялись на Восточный фронт (небольшое количество на Западный фронт). Отдельные экземпляры, возможно, встретить в западной части Белоруссии и Украины, в Прибалтике, Германии, Польше, Италии, Франции.
Мины этого типа получили довольно широкое распространение. Достаточно назвать советские ОЗМ-3, ОЗМ-4, ОЗМ-72, американскую М16А1 и М16А2.
Мины S.Mi. 44 укладывались по три штуки в деревянный каркас (аналогично минам S.Mi.35). Комплектующие мин (взрыватели, запалы, тройники, растяжки, ключи) по 9 комплектов укладывались в отдельные деревянные ящики.
Вермахт также использовал при подготовке обороны Атлантического вала в 1944 году трофейные французские мины аналогичного типа под наименованием S.Mi. 422 (f).
Так как S.Mi. 44 были слишком дорогими и сложными в изготовлении. Управление вооружений (Waffenamt) в ноябре 1944 принял на вооружение упрощенный вариант мины под наименованием S.Mi. 45. При диаметре 102 мм новая мина имела высоту всего 90 мм. Корпус мины был сделан из пропитанного смолой картона, внутри которого заливалась смесь бетона и металлических отходов (мет. стружка, бракованные шурупы, винты, гайки и устанавливалсь 100-граммовая тротиловая шашка (Bohrpatrone 28).
Мина S.Mi. 45 с февраля 1945г. заменила в качестве табельной мины S.Mi. 35 и S.Mi. 44.
Заметки на полях. Эта мина с лета 1944 года относилась к категории табельных мин Вермахта (Heeresminen) и постепенно производство S.Mi.35 сокращалось по мере роста производства S.Mi.44. Ее в свою очередь сменила S.Mi.45.
Вообще, мины Вермахта делились на Heeresminen и Behelfsminen (вспомогательные мины). Если производство первых планировалось, под них выделялись производственные мощности, сырье, то вторые были призваны восполнять разницу между заявками армии и возможностями промышленности, т.е. от лиц, ответственных за производство мин, требовали изыскивать дополнительные возможности местного производства, неучитываемые недефицитные материалы. Часто такие мины изготавливались самими войсками.
По мере нарастания сырьевого голода, перенапряжения промышленности, нехватки рабочей силы доля Heeresminen в общем объеме минирования падала, а доля и роль Behelfsminen возрастала. К апрельским боям 45 г. доля этих мин составляла около 90 % (и противотанковых и противопехотных).
Веремеев Ю.Г.
Сапер
weaponland.ru
Мины-лягушки: Как из-под земли | Журнал Популярная Механика
Во многих странах мира разрабатывали десятки образцов выпрыгивающих мин — от самых простых до сложнейших, «интеллектуальных».
Мина прячется в земле, а в нужные момент подпрыгивает и оказывается на наиболее выгодной для поражения высоте
Период Второй мировой войны между окончанием боевых действий в Польше (начало октября 1939 года) и захватом Германией Дании и Норвегии (апрель 1940-го) обычно называют «странной», «сидячей» или «цветочной» войной, намекая на то, что в это время фактически никакой войны и не было. Для усиления впечатления в современной исторической публицистике рассказывают о дружелюбных отношениях между солдатами по разные стороны линии фронта. Вплоть до того, что в выходные дни они якобы играли в футбол на нейтральной полосе, а с самолетов на головы противника сыпались только листовки.
Усатые мины
В действительности война шла, и вовсе не цветочная. Например, 14 октября 1939 года немцы топят английский линкор «Ройял Оук» прямо на стоянке в Скапа Флоу. 13 декабря в морском бою у Ла-Платы гибнет немецкий крейсер «Адмирал граф Шпее». 28 марта 1940 года верховный совет союзников принимает решение о минировании норвежских территориальных вод. Не была благостно тихой и обстановка на сухопутном фронте. Французы заняли свои укрепления на линии Мажино, а немцы — на линии Зигфрида (Западный Вал). Затем французы атаковали и 13 сентября заняли несколько участков немецкой территории между Саарбрюккеном и Пфальцским лесом.
Во время этих боев французские разведчики заметили странную способность немцев в кромешной тьме определять местонахождение разведгрупп и с абсолютной точностью посылать туда осколочные снаряды. Да и пушки немцев были какие-то странные. Не было видно вспышек, не слышно звуков выстрелов, только щелчок, хлопок и разрыв. И всякий раз несколько французских солдат оказывались убиты или ранены шрапнелью.
Союзники не догадывались, что столкнулись с немецкой новинкой в области минного оружия — противопехотной выпрыгивающей шрапнельной миной кругового поражения Sprengmine 35 (S.Mi.35). Немцам и не требовалось выслеживать вражеских разведчиков и дожидаться, пока те попадут в зону артиллерийского огня. Это за них делали мины. Достаточно наступить на прячущиеся в траве усики взрывателя S.Mi.Z.35 или зацепиться ногой за тонкую проволоку, протянутую к взрывателю ANZ 29, ввинченному в мину, как через четыре с половиной секунды пороховой заряд подбрасывал мину метра на полтора вверх. Взрываясь, она разбрасывала вокруг себя пучок шрапнели и осколков своего корпуса. Металла в мине было около четырех с половиной килограммов, причем бOльшую часть веса составляли круглые шрапнельные пули, а их помещалось в мину около 365 штук. Как минимум половина солдат, оказавшихся на расстоянии 15−20 метров от мины в момент ее разрыва, либо получали ранения, либо погибали.
Смертоносные лягушки
Немецкая мина S.Mi.35 стала родоначальницей целой категории противопехотных мин, причем категории наиболее эффективной. Таких категорий, в общем-то, всего четыре — фугасные нажимные мины (поражающие силой взрыва), осколочные мины, осколочные выпрыгивающие и осколочные мины направленного действия.
Противопехотная фугасная мина нажимного действия убивает или ранит одного солдата. Осколочная мина, устанавливаемая на земле или на колышке, поражает нескольких солдат. Ее эффективность выше, однако половина осколков мины, находящейся на поверхности земли, бесполезно уходит в землю. Решение этой проблемы лежит, что называется, на виду — мину необходимо поднять над землей. Но тогда она теряет свое главное достоинство — незаметность.
Оптимальным решением стали выпрыгивающие осколочные мины, или, на солдатском жаргоне, «мины-лягушки». До момента срабатывания такая мина прячется в земле и ничем не выдает своего присутствия (исключая разве что усики нажимного взрывателя и натянутую проволоку натяжного взрывателя), а в нужный момент подпрыгивает и оказывается на наиболее выгодной для поражения высоте.
Собственно, сама идея выпрыгивающей мины родилась еще в период Первой мировой войны. Кайзеровская армия применяла так называемую S-mine.
Перед вами (слева) чертеж из немецкой инструкции тех времен. S-mine представляла собой металлическую банку (называемую снарядом), заполненную 500 граммами взрывчатки. Между стенками банки и взрывчаткой помещалась шрапнель, залитая цементным раствором. По центру банки проходила трубка, к верхней части которой привинчивался запал. На деревянном дне этой банки размещался неподвижный ударник. К нижней части трубки была присоединена длинная цепочка (около полутора метров), ее второй конец крепился на днище металлического цилиндра с глухим дном (так называемой мортирки). На дно мортирки укладывался мешочек с порохом. В мешочке кроме пороха помещался также электровоспламенитель, провода от которого выходили наружу.
Эти мины вкапывались в землю перед проволочными заграждениями, а провода от них протягивались в траншею. При приближении солдат противника минер замыкал концы проводов на гальваническую батарею и электровоcпламенитель поджигал пороховой заряд, который подбрасывал снаряд вверх. Как только снаряд поднимался на высоту, равную длине цепочки, цепочка тянула вниз трубку с запалом. Запал ударялся об ударник, происходил взрыв, и шрапнель разлеталась в стороны.
S-мины относились к категории так называемых заградительных мин. Эффективность их была относительно невелика — прежде всего из-за того, что из траншеи порой трудно определить — находятся ли солдаты противника в зоне поражения или нет. Кроме того, длинные провода (по 50 и более метров) трудно было закопать на достаточную глубину, чтобы их не повреждали разрывы вражеских снарядов или случайные пули; несовершенная изоляция проводов часто приводила к отказам, далеко не всегда пехотинцы располагали гальваническими батареями или другими источниками тока.
После окончания войны умы военных аналитиков, генералов и конструкторов оружия всецело занимали три новинки минувших сражений. Прежде всего, это самолеты, которым с легкой руки итальянского генерала Дуэ приписывали способность чуть ли ни в одиночку выигрывать будущие войны. Затем это танки, подсказавшие выход из позиционного тупика мировой войны. И наконец — химическое оружие, которому приписывали способность решить все проблемы уничтожения солдат противника.
О минах же забыли. Все, кроме немцев. Лишенные права по Версальскому договору иметь авиацию, танки и химическое оружие, немецкие генералы искали способы возродить военную мощь своей страны, не нарушая формально Версаля, жестко оговаривавшего даже количество пушек и пулеметов, которые дозволяется иметь поверженной империи. Одним из способов обхода ограничений оказались мины, которые союзники не догадались включить в мирный договор.
Вскоре после прихода Гитлера к власти начинаются активные разработки противопехотной мины, которая в 1935 году принимается на вооружение Вермахта под названием Sprengmine 35 (S.Mi.35). Это обозначение можно перевести как «Прыгающая мина обр. 1935 года».
Ее конструкция была основана на идее S-mine, но это был уже совершенно иной тип мины. Прежде всего, она не управлялась по проводам, и минеру не требовалось сидеть в траншее и высматривать приближающуюся пехоту противника. S.Mi.35 сама определяла наивыгоднейший момент своего срабатывания. Впрочем, вернее будет сказать, что момент взрыва такой мины определяет сама жертва, наступив на взрыватель нажимного действия или невольно выдернув боевую чеку взрывателя натяжного действия, зацепившись за проволоку.
Мина S.Mi.35 все шире и шире использовалась Вермахтом на Восточном фронте, особенно начиная с глубокой осени 1941 года, когда контрудары Красной армии становились все более ощутимыми, а численность личного состава немецких дивизий заметно уменьшалась.
Наши мины — самые большие в мире
Нельзя сказать, что в Советском Союзе не обращали внимания на высокие поражающие возможности выпрыгивающих мин. К началу войны Красная армия располагала выпрыгивающей миной ОЗМ-152. Однако это было очень тяжелое и громоздкое устройство весом более 50 килограммов и длиной около 62 сантиметров. Подрывалась эта мина с пульта управления электричеством. Возможно было установить мину и со взрывателем натяжного действия. Однако процесс установки мины занимал слишком много времени и требовал большого труда. При этом ОЗМ-152 не имела существенного превосходства в поражении целей по сравнению с компактной немецкой миной — мощность ее была чрезмерна. Трудно было ожидать столь плотного скопления солдат противника во время боя, чтобы ОЗМ-152 могла показать большую эффективность, нежели немецкая мина.
Во время войны в СССР была разработана универсальная вышибная камера УВК, которая навинчивалась на снаряд вместо его штатного взрывателя. Снаряд с УВК закапывался в землю носовой часть вниз. При подаче электроимпульса в камеру взрыв порохового заряда подбрасывал снаряд на высоту от 30 до 90 см, после чего снаряд взрывался.
В 1944 году немцы усовершенствовали свою мину и выпустили ее под обозначением S.Mi. 44. Новая модель отличалась от своей предшественницы универсальным взрывателем S.Mi. Z.44, который мог использоваться и как натяжной, и как нажимной. Кроме того, снаряд мины взрывался с помощью тросика, один конец которого крепился в стакане мины, а второй — за чеку второго взрывателя, размещенного в снаряде.
Коварные прыгуны
После окончания Второй мировой войны немецкая выпрыгивающая мина была по достоинству оценена во всех странах; появились ее многочисленные подражания. В СССР были приняты на вооружение мины ОЗМ-3, ОЗМ-4, несколько меньше по размеру и проще по конструкции. Они не содержали в себе шрапнели, а цель поражалась осколками массивного чугунного корпуса.
Несколько позднее, в 1972 году, появилась одна из наиболее сильных в этом классе мин — советская ОЗМ-72, которая имеет радиус поражения около 30 метров. Об этой мине стоит рассказать подробнее. Повторяя во многом конструкцию немецкой Sprengmine 35, эта мина во многом совершеннее. Шрапнель в ней размещается не между двумя цилиндрами, а снаружи по стенкам снаряда и удерживается на месте за счет того, что залита затвердевшей эпоксидной смолой. Для этой мины было разработано несколько взрывателей. Среди них МВЭ-72, отличительной особенностью которого является очень тонкая, незаметная зрительно натяжная проволока (в отличие от довольно толстой и заметной у предыдущей модели). Эту проволоку, длиной около 15 метров, не нужно развешивать на колышках — она просто разматывается на местности и ложится на травинки. Для того чтобы мина взорвалась, совсем не требуется натягивать эту проволочку. Она обрывается при приложении усилия всего около 300−400 г, то есть оборвать ее легче, чем обычную швейную нитку.
Но наиболее страшна мина ОЗМ-72 в составе взрывного устройства НВУ-П. Это устройство представляет собой электронный блок, закопанный в землю и снабженный сейсмическим датчиком цели, а проще говоря, несложным устройством, регистрирующим сотрясение грунта от шагов человека. Вокруг электронного блока в радиусе 15 метров в земле закопаны пять мин ОЗМ-72. При приближении человека блок определяет направление движения и расстояние до цели и в наивыгоднейший момент выдает команду на одну из мин на подрыв. Жертве спасения нет. Товарищ, бросившийся на помощь раненому, будет поражен следующей миной. То же самое произойдет, если пострадавший попытается уползти из зоны поражения. Следующая мина добьет его.
Что-то можно сделать лишь после того, как взорвется последняя, пятая мина. Но и это предусмотрено создателями НВУ-П. Вместо последней мины к устройству можно присоединить еще один комплект НВУ-П. После срабатывания последней мины одного комплекта в работу включится второй комплект, к которому тоже вместо пятой мины можно присоединить третий комплект, и так до бесконечности. На движение танков, автомобилей и другой техники прибор не реагирует.
Ползучий враг
Во многих странах мира разработаны десятки образцов выпрыгивающих мин: от простейших до «интеллектуальных», которые не только умеют отличать движение человека от движения животного или машины, но и способны отличать своего солдата от чужого и соответственно реагировать.
Более того, есть сведения о том, что разработаны ползающие мины, которые держат связь между собой, определяют непоражаемые места на минном поле и сами соответственно перемещаются в нужные точки. Любопытен тот факт, что подобные разработки ведутся в странах, явившихся инициаторами создания Оттавской Конвенции о запрещении противопехотных мин. Довод создателей прост — это не мины, это боеприпасы совершенно иного вида, и конвенция на них не распространяется.
Статья опубликована в журнале «Популярная механика» (№4, Апрель 2005).www.popmech.ru
Мины-лягушки: Как из-под земли — Энциклопедия оружия и боеприпасов
Во многих странах мира разрабатывали десятки образцов выпрыгивающих мин – от самых простых до сложнейших, «интеллектуальных».
Период Второй мировой войны между окончанием боевых действий в Польше (начало октября 1939 года) и захватом Германией Дании и Норвегии (апрель 1940-го) обычно называют «странной», «сидячей» или «цветочной» войной, намекая на то, что в это время фактически никакой войны и не было. Для усиления впечатления в современной исторической публицистике рассказывают о дружелюбных отношениях между солдатами по разные стороны линии фронта. Вплоть до того, что в выходные дни они якобы играли в футбол на нейтральной полосе, а с самолетов на головы противника сыпались только листовки.
Усатые мины
В действительности война шла, и вовсе не цветочная. Например, 14 октября 1939 года немцы топят английский линкор «Ройял Оук» прямо на стоянке в Скапа Флоу. 13 декабря в морском бою у Ла-Платы гибнет немецкий крейсер «Адмирал граф Шпее». 28 марта 1940 года верховный совет союзников принимает решение о минировании норвежских территориальных вод. Не была благостно тихой и обстановка на сухопутном фронте. Французы заняли свои укрепления на линии Мажино, а немцы – на линии Зигфрида (Западный Вал). Затем французы атаковали и 13 сентября заняли несколько участков немецкой территории между Саарбрюккеном и Пфальцским лесом.
Во время этих боев французские разведчики заметили странную способность немцев в кромешной тьме определять местонахождение разведгрупп и с абсолютной точностью посылать туда осколочные снаряды. Да и пушки немцев были какие-то странные. Не было видно вспышек, не слышно звуков выстрелов, только щелчок, хлопок и разрыв. И всякий раз несколько французских солдат оказывались убиты или ранены шрапнелью.
Союзники не догадывались, что столкнулись с немецкой новинкой в области минного оружия – противопехотной выпрыгивающей шрапнельной миной кругового поражения Sprengmine 35 (S.Mi.35). Немцам и не требовалось выслеживать вражеских разведчиков и дожидаться, пока те попадут в зону артиллерийского огня. Это за них делали мины. Достаточно наступить на прячущиеся в траве усики взрывателя S.Mi.Z.35 или зацепиться ногой за тонкую проволоку, протянутую к взрывателю ANZ 29, ввинченному в мину, как через четыре с половиной секунды пороховой заряд подбрасывал мину метра на полтора вверх. Взрываясь, она разбрасывала вокруг себя пучок шрапнели и осколков своего корпуса. Металла в мине было около четырех с половиной килограммов, причем бOльшую часть веса составляли круглые шрапнельные пули, а их помещалось в мину около 365 штук. Как минимум половина солдат, оказавшихся на расстоянии 15–20 метров от мины в момент ее разрыва, либо получали ранения, либо погибали.
Смертоносные лягушки
Немецкая мина S.Mi.35 стала родоначальницей целой категории противопехотных мин, причем категории наиболее эффективной. Таких категорий, в общем-то, всего четыре – фугасные нажимные мины (поражающие силой взрыва), осколочные мины, осколочные выпрыгивающие и осколочные мины направленного действия.
Противопехотная фугасная мина нажимного действия убивает или ранит одного солдата. Осколочная мина, устанавливаемая на земле или на колышке, поражает нескольких солдат. Ее эффективность выше, однако половина осколков мины, находящейся на поверхности земли, бесполезно уходит в землю. Решение этой проблемы лежит, что называется, на виду – мину необходимо поднять над землей. Но тогда она теряет свое главное достоинство – незаметность.
Оптимальным решением стали выпрыгивающие осколочные мины, или, на солдатском жаргоне, «мины-лягушки». До момента срабатывания такая мина прячется в земле и ничем не выдает своего присутствия (исключая разве что усики нажимного взрывателя и натянутую проволоку натяжного взрывателя), а в нужный момент подпрыгивает и оказывается на наиболее выгодной для поражения высоте.
Собственно, сама идея выпрыгивающей мины родилась еще в период Первой мировой войны. Кайзеровская армия применяла так называемую S-mine.
Перед вами (слева) чертеж из немецкой инструкции тех времен. S-mine представляла собой металлическую банку (называемую снарядом), заполненную 500 граммами взрывчатки. Между стенками банки и взрывчаткой помещалась шрапнель, залитая цементным раствором. По центру банки проходила трубка, к верхней части которой привинчивался запал. На деревянном дне этой банки размещался неподвижный ударник. К нижней части трубки была присоединена длинная цепочка (около полутора метров), ее второй конец крепился на днище металлического цилиндра с глухим дном (так называемой мортирки). На дно мортирки укладывался мешочек с порохом. В мешочке кроме пороха помещался также электровоспламенитель, провода от которого выходили наружу.
Эти мины вкапывались в землю перед проволочными заграждениями, а провода от них протягивались в траншею. При приближении солдат противника минер замыкал концы проводов на гальваническую батарею и электровопламенитель поджигал пороховой заряд, который подбрасывал снаряд вверх. Как только снаряд поднимался на высоту, равную длине цепочки, цепочка тянула вниз трубку с запалом. Запал ударялся об ударник, происходил взрыв, и шрапнель разлеталась в стороны.
S-мины относились к категории так называемых заградительных мин. Эффективность их была относительно невелика – прежде всего из-за того, что из траншеи порой трудно определить – находятся ли солдаты противника в зоне поражения или нет. Кроме того, длинные провода (по 50 и более метров) трудно было закопать на достаточную глубину, чтобы их не повреждали разрывы вражеских снарядов или случайные пули; несовершенная изоляция проводов часто приводила к отказам, далеко не всегда пехотинцы располагали гальваническими батареями или другими источниками тока.
После окончания войны умы военных аналитиков, генералов и конструкторов оружия всецело занимали три новинки минувших сражений. Прежде всего, это самолеты, которым с легкой руки итальянского генерала Дуэ приписывали способность чуть ли ни в одиночку выигрывать будущие войны. Затем это танки, подсказавшие выход из позиционного тупика мировой войны. И наконец – химическое оружие, которому приписывали способность решить все проблемы уничтожения солдат противника.
О минах же забыли. Все, кроме немцев. Лишенные права по Версальскому договору иметь авиацию, танки и химическое оружие, немецкие генералы искали способы возродить военную мощь своей страны, не нарушая формально Версаля, жестко оговаривавшего даже количество пушек и пулеметов, которые дозволяется иметь поверженной империи. Одним из способов обхода ограничений оказались мины, которые союзники не догадались включить в мирный договор.
Вскоре после прихода Гитлера к власти начинаются активные разработки противопехотной мины, которая в 1935 году принимается на вооружение Вермахта под названием Sprengmine 35 (S.Mi.35). Это обозначение можно перевести как «Прыгающая мина обр. 1935 года».
Ее конструкция была основана на идее S-mine, но это был уже совершенно иной тип мины. Прежде всего, она не управлялась по проводам, и минеру не требовалось сидеть в траншее и высматривать приближающуюся пехоту противника. S.Mi.35 сама определяла наивыгоднейший момент своего срабатывания. Впрочем, вернее будет сказать, что момент взрыва такой мины определяет сама жертва, наступив на взрыватель нажимного действия или невольно выдернув боевую чеку взрывателя натяжного действия, зацепившись за проволоку.
Мина S.Mi.35 все шире и шире использовалась Вермахтом на Восточном фронте, особенно начиная с глубокой осени 1941 года, когда контрудары Красной армии становились все более ощутимыми, а численность личного состава немецких дивизий заметно уменьшалась.
Наши мины – самые большие в мире
Нельзя сказать, что в Советском Союзе не обращали внимания на высокие поражающие возможности выпрыгивающих мин. К началу войны Красная армия располагала выпрыгивающей миной ОЗМ-152. Однако это было очень тяжелое и громоздкое устройство весом более 50 килограммов и длиной около 62 сантиметров. Подрывалась эта мина с пульта управления электричеством. Возможно было установить мину и со взрывателем натяжного действия. Однако процесс установки мины занимал слишком много времени и требовал большого труда. При этом ОЗМ-152 не имела существенного превосходства в поражении целей по сравнению с компактной немецкой миной – мощность ее была чрезмерна. Трудно было ожидать столь плотного скопления солдат противника во время боя, чтобы ОЗМ-152 могла показать большую эффективность, нежели немецкая мина.
Во время войны в СССР была разработана универсальная вышибная камера УВК, которая навинчивалась на снаряд вместо его штатного взрывателя. Снаряд с УВК закапывался в землю носовой часть вниз. При подаче электроимпульса в камеру взрыв порохового заряда подбрасывал снаряд на высоту от 30 до 90 см, после чего снаряд взрывался.
В 1944 году немцы усовершенствовали свою мину и выпустили ее под обозначением S.Mi. 44. Новая модель отличалась от своей предшественницы универсальным взрывателем S.Mi. Z.44, который мог использоваться и как натяжной, и как нажимной. Кроме того, снаряд мины взрывался с помощью тросика, один конец которого крепился в стакане мины, а второй – за чеку второго взрывателя, размещенного в снаряде.
Коварные прыгуны
После окончания Второй мировой войны немецкая выпрыгивающая мина была по достоинству оценена во всех странах; появились ее многочисленные подражания. В СССР были приняты на вооружение мины ОЗМ-3, ОЗМ-4, несколько меньше по размеру и проще по конструкции. Они не содержали в себе шрапнели, а цель поражалась осколками массивного чугунного корпуса.
Несколько позднее, в 1972 году, появилась одна из наиболее сильных в этом классе мин – советская ОЗМ-72, которая имеет радиус поражения около 30 метров. Об этой мине стоит рассказать подробнее. Повторяя во многом конструкцию немецкой Sprengmine 35, эта мина во многом совершеннее. Шрапнель в ней размещается не между двумя цилиндрами, а снаружи по стенкам снаряда и удерживается на месте за счет того, что залита затвердевшей эпоксидной смолой. Для этой мины было разработано несколько взрывателей. Среди них МВЭ-72, отличительной особенностью которого является очень тонкая, незаметная зрительно натяжная проволока (в отличие от довольно толстой и заметной у предыдущей модели). Эту проволоку, длиной около 15 метров, не нужно развешивать на колышках – она просто разматывается на местности и ложится на травинки. Для того чтобы мина взорвалась, совсем не требуется натягивать эту проволочку. Она обрывается при приложении усилия всего около 300–400 г, то есть оборвать ее легче, чем обычную швейную нитку.
Но наиболее страшна мина ОЗМ-72 в составе взрывного устройства НВУ-П. Это устройство представляет собой электронный блок, закопанный в землю и снабженный сейсмическим датчиком цели, а проще говоря, несложным устройством, регистрирующим сотрясение грунта от шагов человека. Вокруг электронного блока в радиусе 15 метров в земле закопаны пять мин ОЗМ-72. При приближении человека блок определяет направление движения и расстояние до цели и в наивыгоднейший момент выдает команду на одну из мин на подрыв. Жертве спасения нет. Товарищ, бросившийся на помощь раненому, будет поражен следующей миной. То же самое произойдет, если пострадавший попытается уползти из зоны поражения. Следующая мина добьет его.
Что-то можно сделать лишь после того, как взорвется последняя, пятая мина. Но и это предусмотрено создателями НВУ-П. Вместо последней мины к устройству можно присоединить еще один комплект НВУ-П. После срабатывания последней мины одного комплекта в работу включится второй комплект, к которому тоже вместо пятой мины можно присоединить третий комплект, и так до бесконечности. На движение танков, автомобилей и другой техники прибор не реагирует.
Ползучий враг
Во многих странах мира разработаны десятки образцов выпрыгивающих мин: от простейших до «интеллектуальных», которые не только умеют отличать движение человека от движения животного или машины, но и способны отличать своего солдата от чужого и соответственно реагировать.
Более того, есть сведения о том, что разработаны ползающие мины, которые держат связь между собой, определяют непоражаемые места на минном поле и сами соответственно перемещаются в нужные точки. Любопытен тот факт, что подобные разработки ведутся в странах, явившихся инициаторами создания Оттавской Конвенции о запрещении противопехотных мин. Довод создателей прост – это не мины, это боеприпасы совершенно иного вида, и конвенция на них не распространяется.
Немецкая мина S.Mi.35
 |
Все известные в мире осколочные выпрыгивающие мины кругового поражения так или иначе повторяют конструкцию этой мины. Главной ее частью является снаряд, который подбрасывается вверх, взрывается и наносит поражение. Он состоит из днища (1 — см. нумерацию на схемах слева), в кольцевые проточки которого вставляются две металлических тонкостенных трубы, наружная (2) большего диаметра и внутренняя (3) меньшего диаметра. Пространство между двумя этими трубами заполняется стальной шрапнелью (4), то есть стальными шариками. Их количество – от 320 до 365 штук. Сверху надевается крышка (5). Все это соединяется в одно целое с помощью центральной трубки (6), ввинченной в днище, на которую сверху навинчивается стяжная гайка (7). Свободное пространство внутри трубы меньшего диаметра заполняется взрывчатым веществом (13). Кроме того, в днище снаряда в специальные отверстия ввинчиваются три запальные трубки (8), имеющие в своем составе пороховые замедлители (столбик пороха, горящий определенное время). В запальные трубки через крышку вставляются запалы (9). Снизу к днищу снаряда прикреплен вышибной пороховой заряд (10). Сверху на центральную запальную трубку навинчивается либо нажимной взрыватель (11) S.Mi.Z.35 или D.Z.35, либо с помощью двойника два натяжных взрывателя (Z.Z.35 или A.N.Z.29). Позднее использовались и иные взрыватели. Снаряд вставлен в стакан (12).
Рассмотрим срабатывание мины со взрывателем S.Mi.Z.35.
I. Обычно мина зарывается в землю – так, чтобы над поверхностью возвышалась лишь часть взрывателя.
II. Когда солдат противника наступает на усики взрывателя, шток взрывателя опускается вниз, высвобождая стопорные шарики, и ударник бьет по капсюлю. Форс пламени передается по центральной трубке и поджигает пороховой замедлитель в ее нижней части. Этот пороховой столбик горит около четырех с половиной секунд. За это время ничего не подозревающая жертва сходит с мины и продолжает движение.
III. Догорев, пороховой замедлитель поджигает вышибной пороховой заряд, который подбрасывает мину на высоту около полутора метров и одновременно поджигает пороховые замедлители в запальных трубках. Во время полета мины вверх эти пороховые замедлители догорают и передают пламя в запалы. Запалы взрываются и взрывают заряд взрывчатого вещества мины. Шрапнель разлетается в стороны и поражает все живое вокруг себя. Собственно, вполне достаточно было бы иметь лишь одну запальную трубку, а не три. Но немецкие конструкторы решили продублировать систему и сделали три запальные трубки.
Невидимые убийцы
Разминирование территории – опасное и медленное занятие. Во время введения войск в Косово французские миротворцы потратили 8 часов на разминирование прохода всего лишь через одно минное поле шириной 120 м. Согласно статистике по жертвам войны 1991 года в Персидском заливе, общие потери войск коалиции за время наземных боевых действий составили 240 человек, из них 84 погибли во время разминирования. Стандартного метода обнаружения «невидимых убийц» нет. Саперы используют металлоискатели или, лежа на животе, втыкают в землю под углом около 30 градусов тонкие металлические стержни (щупы) или ножи. Это нелегко, особенно если почва сухая и твердая: каждый квадратный метр нужно проткнуть щупом около 400 раз. Обнаружив мину, ее помечают яркой пластиковой лентой или несмываемой краской. В идеальных условиях команда из двух саперов за один день может разминировать около 7 м2.
Юрий Веремеев
Популярная механика 04-2005
weaponland.ru
Армия Германии (Die Wehrmacht)Теллермина 35 |
| Тип мины……………………………………………………………………… | противотанковая противогусеничная фугасная |
| Материал корпуса………………………………………………………… | металл |
| Масса мины……………………………………………………………….. | 9.0 кг. |
| ВВ основного заряда…………………………………………………… | тротил, пентрит |
| Масса основного заряда ВВ…………………………………………… | 5.5 кг. |
| Габаритные размеры мины в боевом положении: | |
|
-диаметр……………………………………….. -высота (по верху взрывателя)………. | 32 см. 10.5 см. |
| Диаметр датчика цели взрывателя……………………………….. | 29.6 см. |
| Усилие срабатывания…………………………………………………… | 100-190 кг. |
| Время перевода в боевое положение……………………………. | по извлечению боевой чеки |
| Время боевой работы……………………………………………………. | не определялось |
| Самоликвидация/самонейтрализация…………………………….. | нет/нет |
| Извлекаемость…………………………………………………………. | да/нет |
| Обезвреживаемость…………………………………………………. | да |
| Основной штатный взрыватель…………………………………. | T.Mi.Z.35 |
| Взрыватели неизвлекаемости………………………………………. | Z.Z.35, Z.u.Z.Z.35, Z.Z.42 |
| Температурный диапазон применения…………………………… | -50 — +50 |
Окраска.
желтая, серая, красная.
От автора. Стоит заметить, что если мины довоенного
изготовления стандартно окрашены в характерный для Вермахта цвет фельдграу
(темно-серый), то мины изготовления военного времени имеют самую
разнообразную окраску. Какая краска имела на предприятии, в тот цвет и
красили. Примерно с 192 года встречаются мины просто покрытые слоем олифы
или оцинкованные. Чаще всего встречается желтый цвет, поскольку охра во всем
времена была самым доступным и дешевым пигментом.
Кстати, желтый цвет немецких танков, который наши солдаты стали видеть
с лета 1943 и который объясняли тем, что мол, немцы были вынуждены бросить
на советско-германский фронт танки, предназначавшиеся для Африки,
объясняется, в действительности дефицитом красок в Германии. Кстати,
тускло-сероватый желтый цвет куда хуже виден на поле боя, нежели наш
темно-зеленый или немецкий фельдграу..
Маркировка.
На нажимной крышке выдавливалась заводское клеймо, где имелась шифровка
предприятия и год изготовления мины. Кроме того, на нажимной крышке черными
или белыми буквами могла наноситься надпись » T.Mi.35/T.Mi.Z.35″. Однако,
большинство встречающихся мин никакой маркировки на крышке не имеют.
Укупорка.
Мины укладывались по 2 штуки в специальный
алюминиевый или стальной контейнер c ручкой. Вес брутто 23 кг.
Существовал также учебно-имитационный вариант мины под
индексом Ueb.T.Mi.35. Внешне этот вариант отличался от боевой мины наличием
дымовыпускных отверстий на боковой поверхности мины. Кроме того, на верхней
поверхности мины имелась соответствующая маркировка и кольцо
красного цвета. Кроме того, днище привинчивалось к корпусу тремя винтами,
что позволяло перезаряжать мину дымосмесью и воспламенителем и использовать
мину многократно. Взрыватель же использовался стандартный T.Mi.Z.35.
При срабатывании этой мины из отверстий выделялся дым обозначая поражение
танка. На рисунке справа учебно-имитационная мина Ueb.T.Mi.35.
Вниманию поисковиков и черных археологов! Серию
статей о немецких минах периода Второй Мировой войны я задумал специально
для вас, но отнюдь не для того, чтобы вы геройствовали, удаляя мины
или развлекались бы с ними. Единственно правильным и самым наилучшим
действием при обнаружении мины (да и вообще, предмета, суть которого вам
непонятная и неизвестна) будет обозначить место обнаружения заметным издали
и указывающим на опасность знаком, и сообщить в ближайшее отделение полиции,
военкомат, войсковую часть. Пусть это сомнительное удовольствие взрывать или
вывозить возьмут на себя те, кому это положено по службе.
Конечно, большинство немецких мин,
пролежав более 60 лет в земле, пришли в негодность и стали невзрывоопасны,
но никто и никогда не знает какую пакость придумал во время установки мины
немецкий сапер.
Поверьте моему опыту, есть немало способов сделать мину смертельно опасной
даже для опытного сапера. Мне, например, пришлось столкнуться со случаем,
когда все действия по снятию противотанковой мины были выполнены
профессионалом правильно, но мина взорвалась через семь минут после снятия
(случайно никто не пострадал). Возможно, в гнездо дополнительного взрывателя
было вставлено устройство замедления, и сдернув мину с места с помощью кошки
(как требует инструкция), сапер убедился, что она не поставлена на
неизвлекаемость. Он не знал, что сдернув мину с места, запустил
механизм замедлителя.
Да даже без всяких хитростей мина может быть крайне опасна. Например,
мелинит от сырости или со временем начинает выделять т.н. пикраты, а
это вещество имеет чувствительность капсюльных составов. Кстати, сам мелинит
весьма ядовит при контакте с ним, а при взрыве выделяет смертельно ядовитый
газ (ОВ удушающего действия), что особенно опасно при взрывах в закрытых
помещениях, лесу, оврагах, лощинах, т.к. газ тяжелее воздуха и стелется
понизу. В период Первой Мировой войны, когда мелинит широко применялся для
снаряжения артснарядов, отмечались многочисленные случаи гибели от удушья
солдат , укрывавшихся в блиндажах и других подземных сооружения. Поэтому в
настоящее время это ВВ нигде не изготавливается и не используется.
А вот свидетельство полковника Болгарской Армии Асена Цекова, принимавшего участие в работах по разминированию в Ливии в 1988-89 годах в районе бывшей линии обороны генерала Роммеля (линия Агела-Марада) : «Мины в песке сохранились в таком виде, как будто они были установлены вчера и все были полностью работоспособны.»
Источники и литература
1.Минно-подрывные средства противника. Военное
издательство НКО СССР. Москва. 1943г.
2.Фотоархив Веремеева Ю.Г.
3.Фотоархив Мартыненко Ю.И.
4.Экспозиция Dresdener Sprengshule (Дрезден, Германия).
5.Экспозиция Das Militarhistorische Museum der Bundeswehr (Дрезден,
Германия).
6.Коллекция мин Найдена Илиева, Болгария.
7.Colin King Editor, Jane’s Mines and Mine Clearance.
8.Mines and Charges used by the German Army. Headquarters First US Army.
December 1944.
9.Ausbildungsforschrift fuer der Pioniere (A.V.Pi.). Mines und
Minebnzuender.Vom 10.9.1944
10. H.Dv.220/4b. Ausbildungsforschrift für der Pioniere (A.V.Pi.). Mines
und Zünder.Berlin. 1939
11.Wolfgang Fleischer. Deutsche Landminen 1935-1945. Waffen-Arsenal. Band 164.
12.Коллекция Х.Ленца (Кобленц, Германия).
—***—
©Веремеев Ю.Г.,Илиев Н.
Главная страница
-инженерные боеприпасы
saper.isnet.ru
