Структурированные кабельные сети / Habr
СКС — структурированная кабельная сеть. Или, грубо говоря, «розетки в стенке». Самое дорогое же в СКС — не розетки, а огромные километры проводов, соединяющие розетки с серверными и коммутационными.
Пласт понятий, которые скрываются за СКС, очень обширен. Там есть свои профессионалы, которые знают, когда нужно организовывать коммутационные на этажах, как правильно вести пачку волокон между этажами и т.д. Есть и свои маркетологи, задача которых убедить вас, что нужно делать именно так, на $Xk больше в смету, а не так, как вы хотели.
Сама область конструирования СКС ближе к строительным (инженерным) работам, нежели к области системного администрирования.
Но иногда в жизни сисадмина возникает ситуация, когда от него зависит, какой будет СКС в здании (этаже, комнате) фирмы. В худшем случае, сисадмин сам её тащит, в лучшем — эта задача отдаётся на аутсорс (точнее, подрядчикам). Но какой СКС будет, решают обычно два-три человека. При этом, оставшиеся два определяют лишь бюджет, а воевать за качество может лишь сисадмин. [с другого боку находится представитель подрядчика, который тащит одеяло в свою сторону, и хотя он может казаться сисадмину соратником в битве за качество СКС, на самом деле, он хочет просто дороже, и относиться к нему следует с осторожностью].
Здесь я пишу именно точку зрения администратора, как «конечного потребителя» СКС. Если я где-то соврал, или забыл написать о чём-то важном — говорите, поправлю.
Итак, СКС.
Нужны провода с розетками. Чем дешевле, тем лучше. Админ как-то говорил, что компьютерные можно разветвлять на местах, так что можно класть их поменьше, ибо дорого. Кстати, вот там вот народ кучкой сидит, им одной розетки хватит.
Клиенту нужно продать максимум. Максимум, это полноценная СКС с коммутационными на этажах, межэтажной оптикой… Что? Он хочет подешевле? Ну и фиг с ним, пускай что хочет, то и делает.
Скорость
Выпишите для себя минимум, который вам нужен. Несмотря на рассказы маркетологов, большинству современных приложений за глаза и за уши хватает 10 мегабит. Редкому приложению нужно 100 мегабит (в основном, в связи с перекачкой большого объёма данных). Если приложению нужен гигабит, то, возможно, вы ошиблись с местом его установки (может, лучше к серверам поближе?). Выпишите всё, что обычно делается на компьютере. Окажется, что большая часть этих задач совершенно не требовательна к скорости. Если вы не нашли таких приложений, значит в ТЗ совершенно смело пишется требование категории 5е, а не 6, как вас могут начать уговаривать.
Телефония
Некоторые компании используют IP-телефоны, их этот вопрос не интересует. Если же у вас IP заканчивается возле АТС или используется старая телефония, то телефонные розетки нужны. Вопрос, как их делать?
Варианты:
- В одном проводе с ethernet
- Несколько телефонных пар в одном проводе
- Раздельно, отдельный провод на каждую розетку.
Первый вариант (ethernet+телефон), формально, допустим (может быть два приложения в одном кабеле), но я в своей практике встречал кабель, в котором начинали теряться пакеты в момент прохождения звонка (вызова). Главный плюс такого решения — экономия на проводах. Главный минус — необходимость это всё разводить. Это неудобно.
Второй вариант (ethernet отдельно, телефония по 4 пары в проводе) чуть лучше, но осложняется проблемой разводки в стене от розетки к розетке. Если ваш подрядчик готов это сделать без доп. оплаты — это может быть вариант. Минусом является неуниверсальность СКС (об этом ниже), плюсом — существенная экономия на кабеле (1 кабель вместо 4).
Третий вариант (каждой розетке отдельный кабель) самый интересный и самый затратный. У вас между серверной (коммутационной) и розеткой идёт строго набор проводов. Что через него пускать (ethernet или телефонию) — решаете вы. Пиком универсальности являются розетки для RJ45 как для ethernet, так и для телефонии (телефонные RJ11 в RJ45 вполне входят).
Третий вариант очень важен в смысле универсальности. Нужно два телефона? (факс+телефон) — пожалуйста, вот две розетки, можно их использовать. Нужно вместо телефона ещё один принт-сервер? Пожалуйста.
Этот вариант самый простой в коммутации (1 провод — 1 приложение), самый легко отлаживаемый и надёжный. И самый затратный.
Если у вас большое здание, то при 500 розетках для телефонов вы будете терять примерно 12 километров кабеля (сами можете посчитать цену) по сравнению с первым вариантом и примерно 18 км кабеля в сравнении со вторым.
Сколько розеток
Главный камень преткновения. Каждая розетка — это ДЕНЬГИ. Каждая розетка без использования — деньги на ветер. Обычно директорат смотрит на план рассаживания сотрудников, тыкает количество розеток, допускает ну, максимум, +2 в запас — и всё. А потом выясняется, что в комнате на 10 человек всего 3 пары розеток. Потому что раньше думалось, что это будет презентационная, а сейчас это комната бухгалтеров. Ах, да, надо ещё два сетевых принтера, вот к той стенке, и к этой. Нет розеток? Кого это волнует?
Получается ДОРОГО. Примерно в 1.5-4 раза дороже, чем если делать «под работающих». Но при этом СКС становится универсальной, т.е. пригодна к любому числу сотрудников в любом размещении.
Аргумент для начальства: если мы делаем СКС по числу рабочих мест, то при смене профиля бизнеса или пересаживании сотрудников все деньги пойдут коту под хвост, придётся переделывать. Если сделать СКС по метражу, то СКС будет атрибутом не текущего положения дел в компании, а элементом помещения (здания), она становится капитальной инвестицией в недвижимость, увеличивающим его рыночную стоимость и универсальность применения.
Коммутационные
(это касается случая, когда СКС на несколько этажей).
Мы можем дотащить все провода в серверную. Их будет МНОГО. В одной из организаций, в которой я работал, этот жгут едва можно было обхватить, почти метр в диаметре. Плюсом этого является та самая универсальность — провода идут по прямой (в смысле, без нарушения электрического соединения), включать в них можно что угодно — от телефона до видеокамеры.
А можем мы поступить хитрее. Мы кладём вертикальную часть СКС (межэтажные соединения), на каждом этаже выделяем закуток, в который сходятся провода с этажей. В принципе, таких закутков на этаже может быть даже больше одного.
СКС на этаже — универсальная. СКС межэтажная — специализированная.
Межэтажная СКС: между этажами идёт гигабит, а то и все десять, а то и оптика, а то и… (не забываем в этом месте про скромность, и останавливаемся на гигабите), ставится коммутатор. Телефония спускается в многомногомногопарном кабеле, который разводится на патч-панели или кроссы (крон66 или что-то подобное). Далее универсальная СКС этажа как угодно душе коммутируется между вариантами «телефония», «ethernet», «сигнализация» и т.д.
Плюс этого решения — в серверную сходится несколько толстых проводов телефонии (которые заводятся в АТС и о них можно больше не думать), несколько гигабитных (10 гигабитных) кабелей, сходящихся к коммутаторам (видимо, к distribution level, если следовать схеме цисок). Серверная свободна от проводов, всё «низменное» пользовательское вынесено из серверной. Туда не нужно заглядывать второстепенному персоналу, чтобы прекинуть провода для пересаживаемого сотрудника, там остаётся только всё Очень Важное.
Однако, из этих плюсов вытекают минусы. Вынос части оборудования из серверной в коммутационную (понятно, что по-хорошему это должна быть маленькая комнатка, в реальности это обычно коммутационный короб под потолком, а то и на полу в одном из кабинетов) приводит к повышению уязвимости СКС. Пыль, грязь — это первое. Второе — несанкционированный доступ (вы даёте возможность человеку осуществления идеальной man-in-middle атаки в глухом углу здания) и хулиганство. Третье — СКС теряет свою универсальность. А что, если не хватило телефонных пар на этаж? А ниже этажом используется 10 пар из 200…
агрессивное ветвление
(я не знаю, как эта схема называется официально)
Вместо единственной коммутационной, мы делаем множество полок. Условно говоря, на каждые 1-2 комнаты — отдельная коммутационная полка. В неё приходит 1 ethernet и 1 скольки-то парный телефонный кабель. Эта схема — промежуточная. С одной стороны, вы имеете меньше проводов из серверной (не по числу рабочих мест, а по числу шкафов), с другой стороны, СКС отдельной комнаты может быть переделана с малой кровью. Это плюсы.
Минусы — та же проблема несбалансированности приложений (если в комнату не хватило телефонии, что делаем?), множество мест, где находится полки (не всегда эти места очевидны и хорошо документированы, я как-то находил такую коммутационную посередине комнаты над фальш-потолком). Размещение электрического оборудования (коммутаторов) требует электопитания (частично может быть сглажено PoE, но это дорого…).
У этого решения есть «самый дешёвый вариант» — это хаб (свитч) под ногами или в углу. Из серверной выходит несколько проводов к свитчам, от этих свитчей идут провода к соседним свичам… Так можно обеспечить пару сотен розеток ценою 3-4 бухт (300м*4=1.2км) проводов, нескольких десктопных свичей и патчкордов, которые обычно не патчкорды а та же витая пара, но обжатая. [Справка: монолитная витая пара (в которой каждый провод — монолитный медный) имеет лучшие характеристики, но низкую механическую прочность, «настоящие» патч-корды имеют многожильные волокна, которые хуже для передачи данных, зато лучше переживают изгибы, наступания, пережимания стульями и столами]. Именно от этого варианта следует бежать как чёрт от ладана, ибо проблем он доставит столько, что словами не описать (свичи будут терять питание, подвисать, кабели будут путаться и пачкаться… даже вспоминать о таком не хочется).
Коммутационные и полки
Самый радикальный вариант: на этаж приходит вертикальная кабельная сеть, с этажа идёт горизонтальная, до полок в комнатах, от полок в комнатах идёт «внутрикомнатная СКС» до розеток на рабочих местах.
Плюсы — сумма плюсов предыдущих.
Минусы — те же, но появляется ещё один: чем больше коммутаций происходит с приложением, тем хуже сигнал (речь не про коммутаторы, разумеется, хотя они тоже увеличивают задержку, что в некоторых приложениях может быть неприятным). 8 разъёмов от телефона до АТС — вполне себе достойная причина, чтобы через год два начать подхрипывать в телефонную трубку.
Интересной особенностью такого решения является то, что оно отлично ложится на модель ядро-дистрибьюция-доступ. При этом самые важные провода — межэтажные, обычно проходят в коробе, их там мало (это важно, т.к. маленький короб сделать проще), они хорошо защищены (возможно, внутри стен).
И тут рисуется ещё одна интересная схема, это wifi и dect. Если вместо СКС по комнатам размещать внутри помещений wifi точки доступа и dect’овые базы телефонов, то количество проводов существенно сократится.
Снова возвращаемся к первым пунтам. Сначала вы должны решить, как будут распределяться розетки. По человекам, или по квадратным метрам.
Далее, вам надо посчитать, сколько всего проводов будет. Если меньше пары сотен (и если длина проводов уложится в 100м лимит), возиться с коммутационными не стоит. Если проводов много, или большие расстояния — стоит подумать о коммутационных. Если будет хотя бы малейшая возможность отвоёвывать себе помещения, а не шкафы — нужно воевать за помещения. Без окон, без батарей, без проходных дверей. Просто кладовка.
Какой провод выбирать? На самом деле, любой, самый дешёвый, на котором подрядчик готов поручиться за качество. Самые дешёвые провода, проходящие сертификацию (способные пройти сертификацию) работают не хуже, чем серебрянная витая пара из бескислородной меди с ферритовым пирсингом.
А вот с розетками и патч-панелями всё куда как хуже. Плохие розетки — вечная мука администратору.
Итак, какая розетка хорошая?
- Сердечник должен держаться хорошо. Если на шурупах — замечательно. Автозащёлкивающиеся часто ломаются и болтаются потом глистой внутри коробки.
- Наклон вниз или крышечка — небольшой плюс (меньше пылятся)
- Обжим витой пары должен быть с использованием ударника, а не с пластиковой крышкой с зубьями. Эти зубья обжимают пару хуже, чем ударник.
- Прочная (извините за банальность): она должна нормально держать провод, не скрипеть при движении проводом внутри розетки. Ей работать годами, и никто не обещает, что провода будут включать/вынимать аккуратно.
Патч-панели телефонии же — это место для холиваров. Для начала: следует ли разводить телефонию на патч-панели или на кроны? Если на крон — он компактен, очень компактен. Если на патч-панель — коммутацию можно делать без ударника и силового воздействия.
Аналогичные же холивары и вокруг патч-панелей для ethernet. Они нужны или нет? Ведь провода могут приходить «напрямую» и втыкаться в коммутаторы. При этом меньше механических контактов и расплетения, т.е. тракт получается надёжнее. Со стороны сторонников: патч-панели позволяют организовать хозяйство правильно. Как показывает опыт, если юнитов свободно много, то патч-панели ставят. Если юнитов мало, то обычно жмотятся.
Какой вариант выбирать — решать вам.
За вычетом проводов, второй (а может, даже, и первой) ценностью СКС является её схема. Схема должна показывать какая розетка куда идёт и КАК идёт (т.е. на плане здания должны быть явно начерчены места прохождения проводов). Ещё важнее наличие номеров розеток как у самих розеток, так и с «серверной» стороны (т.е. с той стороны, которая разведена на патч-панели или в коммутационных). Если номеров нет, можете выкидывать СКС (или начинать долгую мучительную процедуру нумерации). Номера должны быть написаны так, чтобы их было легко прочитать (т.е. рукописные номера — не очень), и так, чтобы оставаться годами. Т.е. карандаш однозначно «нет».
Нужно ли нумеровать патч-корды межу патч-панелями и оборудованием при коммутации? Раньше я считал, что да. Сейчас — сомневаюсь, потому что в правильной СКС эти провода очевидно видны и легко находятся.
Ну и последнее. Патч-корды ДОЛЖНЫ быть с крышечкой, колпачком, обратным язычком… Чем угодно, что будет защищать защёлку джека от целпляния за провода при протягивании провод через соседей. ЭТО ВАЖНО. Поверьте мне, я лично мучался с 400+ проводами БЕЗ колпачков. Это АД. Вместо простого «потянул и вытащил» приходится вручную каждый провод распутывать от соседей, процесс распутывания расщерепливает аккуратно уложенные провода, мешает вытаскивать другие провода… Колпачок (или хотя бы заглушка сзади) — ОБЯЗАТЕЛЬНО.
Спасибо комментирующим. Моменты, которые не описал.
- Журнал коммутаций. Как он выглядит «хорошо» в теории не знаю, у меня в работе он выглядел как табличный файл, в котором был список розеток и указание «кому назначена» та или иная розетка. Была попытка нумерации патч-кордов, но она плавно заглохла из-за общей лени. Видимо, в теории для каждой коммутационной должен быть журнал, в котором написано «розетка такая-то — розетка такая-то» (порт такой-то устройства такого-то).
- Если патч-корды уже закуплены без колпачков, как аварийное решение — изолента. Хотя она пачкается и мешается. Колпачки лучше
- Под патч-панелями хорошо иметь органайзеры. На это тратятся бесценные юниты, однако, СКС обретает аккуартность и завершённость.
- Если отдаёте подрядчику СКС, не скупитесь на оплату составления ТЗ. Они (подрядчики) его составят разумнее. Согласовывать их (разумный) проект, внося коррективы и объясняя, что вы хотите лучше, чем… м… изобретение своего ТЗ
- Стандарты для дальнейшего гугления: EN 50173, ISO/IEC 11801
- Для тех, кто хочет посмотреть на красивые стойки с красиво уложенными проводами: royal.pingdom.com/2008/01/24/when-data-center-cabling-becomes-art
habr.com
ЧАСТЬ ПЕРВАЯ. УСТРОЙСТВО КАРАБИНА, ОБРАЩЕНИЕ С НИМ, УХОД И СБЕРЕЖЕНИЕ. «Наставление по стрелковому делу 7,62-мм самозарядный карабин Симонова (СКС)»
Глава I
ОБЩИЕ СВЕДЕНИЯ
Назначение и боевые свойства карабина
1. 7,62-мм самозарядный карабин Симонова (рис. 1) является индивидуальным оружием и предназначен для уничтожения живой силы противника.
litresp.ru
Что такое ЛВС и СКС? В чём разница?
В любом офисе есть компьютеры, телефоны, факсы, охранная сигнализация, видеонаблюдение и другое оборудование, необходимое для полноценного функционирования предприятия.
Чтобы все приборы работали слаженно и обеспечивали сотрудникам компании комфортные условия труда, их объединяют в специальные кабельные системы – СКС и ЛВС. Что это за понятия? Для чего конкретно они применяются и чем отличаются друг от друга?
Что такое СКС?
СКС, или структурированная кабельная система, представляет собой законченную совокупность проводов и коммутационных приборов, позволяющих свести воедино информационные сервисы различного назначения. Для лучшего понимания можно привести простой пример. Часто различное оборудование в одном здании объединяется в отдельные кабельные системы.
Компьютеры и факсы связаны между собой одним кабелем, телефоны – другим, сигнализация – третьим. Для каждой из систем предусмотрены свои розетки и провода, которые обслуживаются отдельными специализированными бригадами.
Такое обустройство офисов вызывает некоторые неудобства, особенно при поломках, когда необходимая бригада мастеров отсутствует на месте. В случае оснащения здания СКС подобных проблем не возникает, поскольку все провода и розетки в здании являются однотипными, то есть совершенно неважно, в какую розетку включать телефон, а в какую компьютер или видеокамеру.
Другими словами, СКС – это универсальная кабельная сеть, обеспечивающая совместное использование всего оборудования.
Для чего используется СКС?
Основное назначение СКС – это создание гибкой информационной инфраструктуры, которая не зависит от конечных носителей и охватывает предприятие целиком, соединяя между собой все точки средств передачи данных. Как правило, СКС имеет единый коммутационный центр, к которому сходятся все магистральные подсистемы с разных этажей.
В состав структурированной системы входят кабели, розетки, коммутационные шнуры и панели, помогающие надежно управлять всей кабельной системой здания, обеспечивать гибкость и простоту работы всего оборудования.
Что означает ЛВС?
ЛВС, или локальная вычислительная сеть, является одним из элементов СКС и объединяет между собой все компьютерные системы офиса. Простым языком, она представляет собой группу персональных компьютеров и периферийного оборудования, позволяющую решать информационные задачи предприятия и обмениваться данными.
Ее установка позволяет сотрудникам офиса передавать друг другу электронные документы, графики, таблицы и другую необходимую информацию без использования съемных носителей.
Обычно локальная сеть покрывает небольшое пространство (офис, жилой дом, учебное заведение), хотя иногда ее устанавливают и в глобальных масштабах. К примеру, орбитальные центры и космические станции тоже являются ЛВС.
Компьютеры могут объединяться между собой различными способами, но чаще всего локальные сети строятся на технологиях Wi-Fi либо Ethernet. Ранее на предприятиях широко использовались и другие протоколы, но сейчас они встречаются всё реже.
Зачем нужна ЛВС?
Установка ЛВС обусловлена, в первую очередь, необходимостью совместного использования ресурсов в пределах одного офиса. К ресурсам относятся не только компьютеры, но и модемы, принтеры, сканеры, жесткие диски и любые другие устройства, подключаемые к ПК.
При монтаже локальной сети сотрудники получают возможность интерактивно соединяться друг с другом для передачи и приема сообщений по электронной почте, получать доступ к централизованно установленным программам, а также отказаться от отдельных накопителей информации на каждом рабочем месте.
В чем разница между ЛВС и СКС?
Разница между кабельными сетями заключается в том, что СКС является более глобальным понятием, охватывающим буквально всё оборудование на предприятии – от компьютеров и телефонов до охранных и пожарных систем. СКС способна поддерживать большой диапазон приложений и обеспечивать использование одного и того же канала для передачи разных сигналов.
ЛВС, в отличие о нее, представляет собой отдельно взятую сеть, объединяющую между собой только компьютерное оборудование. В современных условиях она организовывается на основе СКС.
www.mnogo-otvetov.ru
СКС — основные понятия – Телеавтоматика
Если вам нужно смонтировать компьютерную или телефонную сеть – почитайте о том, как это делаем мы.
Структурированные кабельные системы (СКС) со всё нарастающим темпом внедряются успешными российским предприятиями как инструмент увеличения эффективности производства, модернизации и общего повышения рентабельности бизнеса. В чём же суть и преимущества данной системы?
Что такое структурированная кабельная система?
Как следует из самого названия, СКС это система. Регламентированная структура, связывающая в единое целое информационные сервисы компании. Данная структура должна отвечать определённым нормативным требованиям. Кабельная система это не только материальное оборудование, но и методика его совместного использования.
К СКС могут относиться как локальные компьютерные сети, так и телефонные линии, системы видеонаблюдения и сигнализации. Комплексная кабельная система может включать в себя все эти сети одновременно.
Особенность структурированной кабельной системы
Главный признак СКС – иерархическое устройство подсистем. Каждая подсистема может использовать компоненты различного назначения и свойств. Например, компьютерная и телефонная подсистемы могут использовать розетки одного типа, а кабели разного. Однако внутри конкретной подсистемы или структуры СКС между компонентами различий быть не должно. Это гарантирует удобное администрирование и простое модульное расширение системы в дальнейшем.

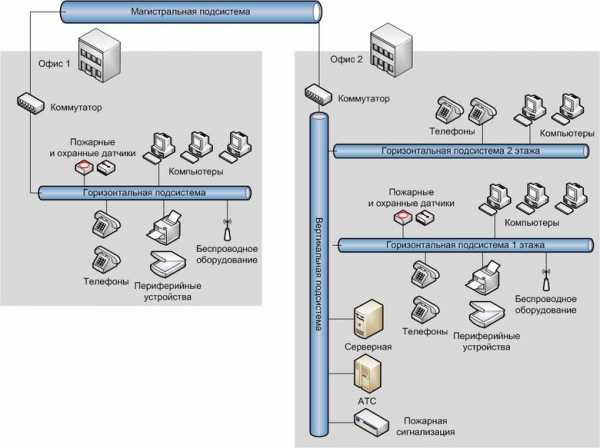

Ниже вы можете изучить типовую схему комплексной структурированной кабельной системы. Система вашей организации может быть больше или меньше и представлять собой лишь часть представленной схемы. Одно из главных преимуществ структурированной кабельной системы – модульность.
Комплексная кабельная системаОчень сложно на одной схеме показать всё разнообразие объединяемых подсистем. В эту структуру может быть включена и система видеонаблюдения. Также для каждой подсистемы характерны свои типы используемых компонентов: кабелей, разъёмов, розеток.
Аспекты практического внедрения СКС
Внедрение кабельной системы должно соответствовать базовому стандарту, в соответствии с которым информационные ресурсы организации объединяются между собой. В России нет «отечественного» стандарта, регламентирующего монтаж СКС, так что на территории нашей страны используется международный стандарт ISO/IEC IS 11801
[prettyfilelink size=»» src=»//teleavtomatika.com/wordpress/wp-content/uploads/2017/03/ISO_IEC_11801_2002.pdf» type=»pdf»]Скачать ISO/IEC IS 11801 2002[/prettyfilelink]При установке простых кабельных систем, стандартизация может выполняться по упрощенной схеме: подбор кабелей и коммутационного оборудования, характеристика пропускной способности которых удовлетворяет потенциальным потребностям предприятия. На данный момент существует деление кабеля на 7 основных категорий, предназначенных для решения специфических задач. Категории с 1-ой по 5-ую сейчас являются устаревшими и при монтаже не используются. Наиболее широко распространена категория 5е. 6-ая и 7-ая категории обеспечивают лучшую защиту сигнала и более высокую пропускную способность.
Для обеспечения эффективной работы кабельной системы в будущем и поддержания конкурентоспособности, требуется время от времени модернизировать кабельные трассы и коммутационное оборудование. Например, при возрастании нагрузки на вертикальные или магистральные подсистемы целесообразна замена медных кабельных трасс на оптические. Если не производит модернизацию, эффективность бизнес-процессов начнёт падать.
Самым важным фактором функциональности СКС является стандартизация. Построение инфраструктуры организации на основе утверждённого стандарта открывает широчайшие возможности для модификации и модернизации компонентов кабельной системы с минимальными затратами.
Сертификация кабельной системы
В общем контексте со стандартизацией можно поместить и сертификацию кабельной системы. Она даёт документальное подтверждение соответствия всех компонентов СКС заложенным в проекте характеристикам или стандартам.
Сертифицированная СКС имеет повышенную надёжность и масштабируемость. Стоит отметить, что многие производители сетевого оборудования предоставляют расширенную гарантию, если структурированная кабельная система сертифицирована в установленном порядке.
Основные признаки СКС
Теперь пришла пора выделить конкретные критерии, отделяющие структурированную систему от неструктурированной. В российской практике построения СКС критерии выделились следующие:
1. Схема размещения компонентов СКС диктуется не текущим или планируемым размещением техники, а эргономикой помещения. Проще говоря, структурированная кабельная система старается обеспечить максимальный охват производственных площадей. Такой подход на этапе проектирования и монтажа обходится значительно дешевле, чем последующая переделка и повышает эффективность СКС в целом.
2. Вторым существенным признаком, выделяющим структурированную кабельную систему, является универсальность её элементов. Ярким примером данного признака является оснащение рабочих мест двумя розетками RJ45, которые легко могут быть использованы для подключения двух компьютеров, компьютера и телефона или же двух телефонов путём простой перекоммутации на узле.
3. Также универсальность проявляется в использовании однотипных кабелей и сетевого оборудования на участках СКС. Такой подход существенно облегчает ремонт и администрирование системы при необходимости.
Построение СКС на предприятии сопровождается значительными расходами, так что проектирование кабельной системы должно быть эффективным, нацеленным на скорейшую окупаемость.
4. И последний признак структурированных систем – разделение на подсистемы. В России сложившаяся практика монтажа СКС выделяет три типа подсистем:
- Горизонтальные – обычно охватывают площадь одного этажа здания.
- Вертикальные – формируют магистральные линии внутри здания, охватывая все горизонтальные подсистемы.
- Магистральные – Объединяют в единую систему несколько зданий.
Изначальная классификация подсистем вашей будущей кабельной системы предопределяет её эффективность.
Для чего строить СКС на предприятии?
Как мы уже писали выше, внедрение структурированной кабельной системы сопряжено со значительными финансовыми вливаниями. Выгода данных вложений хорошо прослеживается в следующих аспектах:
- За счёт оптимального использования кабелей, а также соблюдения стандартов построения СКС достигается более высокая скорость обмена данными между оборудованием предприятия.
- В структурированные кабельные системы изначально заложены механизмы защиты от несанкционированного доступа, как аппаратные, так и программные.
- Использование СКС значительно повышает доступность информационных ресурсов компании для её сотрудников и предполагает, что сотрудник может включиться в корпоративную сеть предприятия из любой его точки.
- Ремонтопригодность структурированной системы намного выше, чем у сети, строившейся стихийно. Все участки кабельной системы спроектированы максимально эффективно, поделены на небольшие универсальные сегменты и построены с учётом возможной замены.
- Благодаря жесткому соблюдению стандартов, СКС лучше масштабируются. Заложенная модульность предполагает подключение дополнительных компьютеров и даже подсистем.
В итоге повышается эффективность расходов на построение сети. Это прослеживается как в части закупки материалов, так и в части оплаты труда специалистов, обслуживающих структурированную кабельную систему.
Разумеется, кабельная система будет эффективной на практике только при условии качественного монтажа и последующего обслуживания квалифицированным персоналом.
Наша компания имеет многолетний опыт и ручается за качество своей работы. Специалисты ООО «Телеавтоматика» выполняют монтаж СКС качественно, в соответствии со стандартами и с гарантией. Тестируем сети сертифицированным оборудованием.
Востребованность СКС
По мнениям экспертов и аналитиков IT-отрасли, среди российских предприятий прослеживается явная заинтересованность во вложении денег в СКС. Причём данная тенденция видна не только в крупных городах, но и в отдалённых от центра регионах. Всё чаще встречаются менеджеры предприятий и руководители, хорошо осведомленные о преимуществах СКС. Готовность вкладывать финансы в построение структурированных кабельных систем даже несмотря на более высокую, по сравнению с обычной сетью, стоимость, говорит о растущей динамике многих отраслей экономике и потребности организаций в эффективной цифровой инфраструктуре, а значит и эффективном бизнесе.
Зависимость спроса на СКС от распространения оптоволокна.
Значительное распространение технологий оптоволоконной связи в последние годы явилось мощным толчком роста рынка СКС. Обеспечение высокой скорости передачи данных и необходимость квалифицированного монтажа оптических линий подталкивают руководителей предприятий выбирать эффективные комплексные решения. Таким решением как раз и является структурированная кабельная система.
«Интернет вещей» и СКС
Ещё одним мощным стимулом в развитии структурированных кабельных систем точно станет всплеск интереса к концепциям «Интернета вещей» и «Умного дома».
Термин «Умный дом» описывает совокупность технологий, внедряемых в элементы жилых или офисных помещений с целью повышения комфортности использования окружения, централизованного управления бытовыми подсистемами и снижения затрат на использование ресурсов. Компонентами «умного офиса» могут быть работающие под управлением автоматики системы освещения, кондиционирования, видеонаблюдения, системы контроля доступа. Эффективность данной концепции напрямую зависит от качественной цифровой инфраструктуры. Использование структурированной кабельной сети в полной мере будет удовлетворять данному условию, а затраты на построение «умного офиса» будут оптимальными.
teleavtomatika.com
