СВД (Снайперская винтовка Драгунова) | Снайперские винтовки

Снайперская винтовка Драгунова

Официальные снайперы в СССР появились во время второй мировой войны. До этого существовали лишь небольшие группы сотрудников ОГПУ, подготовленных для специальных заданий. В современной армии любая десантная или пехотная рота «доукомплектована» снайперским отделением.

Основное снайперское оружие российской армии — СВД (снайперская винтовка Драгунова) было создано почти полвека назад. С тех пор появилось лишь несколько модификаций винтовки, но ничего лучше и надежней придумано не было.

В 1958 году задание на разработку снайперской винтовки получила группа конструкторов целевого спортивного оружия под руководством Евгения Драгунова. Им предстояло совместить маневренность и неприхотливость самозарядного оружия с точностью и кучностью стрельбы.

После долгих испытаний, в 1963 году, на вооружение Советской Армии поступил винтовка под обозначением СВД. Ее основное назначение — поддержка мотострелкового отделения «точечным» огнем.

Главной деталью автоматики СВД является затворная рама, воспринимающая воздействие пороховых газов через газовый поршень и толкатель. Толкатель и поршень выполнены как отдельные детали с собственной пружиной и возвращаются в исходное положение сразу после отброса рамы назад. Ударно-спусковой механизм собран в отдельном корпусе и допускает ведение только одиночного огня. Для удобства прицеливания на приклад крепится регулируемая «щека». На винтовку крепится оптический прицел ПСО–1 четырехкратного увеличения. Для рукопашного боя к СВД может крепиться штык-нож. Специальный 7,62-мм снайперский патрон со стальным сердечником обеспечивает лучшую кучность. Для стрельбы из СВД можно применять все типы патрона 7,62 х 54. Магазин вмещает десять патронов, расположенных в шахматном порядке.

Одним из главных недостатков СВД являлась большая длина (1220 мм). Особенно это чувствовалось при парашютных прыжках. Поэтому специально для десантников был разработан вариант винтовки со складывающимся прикладом — СВД-С. Деревянный приклад был заменен пластмассовой пистолетной рукояткой и складываемым вправо прикладом с несъемной «щекой». Длина модернизированного оружия составила 890 мм.

Следующий, третий вариант модернизации СВД — СВУ (снайперская винтовка укороченная) по системе «буллпап» предложили тульские оружейники («буллпап» — это система, у которой рукоятка управления огнем располагается впереди магазина с патронами, а не позади него, как в «классическом» варианте). В процессе создания обнаружилась возможность без ущерба укоротить ствол на 100 мм. На этой модификации опробовано ствольное устройство, совмещающее глушитель, пламегаситель и дульный тормоз. Это позволило снизить уровень звука выстрела, что обеспечило возможность максимальной маскировки снайпера при условиях боя в городе.

В начале 90-х появился еще одна модификация СВД — СВУ-АС (снайперская винтовка укороченная, автоматическая, с сошками). Основным заказчиком «снайперского автомата» стало МВД. СВУ-АС планировалось использовать как оружие штурмовых групп.

На сегодняшний день все модификации СВД находятся на службе не только в Российской армии и подразделениях МВД, но и с незначительными изменениями состоят на вооружении еще нескольких стран. СВД-С и ее вариант с ночным прицелом признаются зарубежными специалистами как лучшие самозарядные снайперские винтовки в мире.

Тактико-технические характеристики снайперской винтовки СВД

Калибр7,62 мм
Применяемый патрон7,62x54R
Емкость магазина10 патронов
Вес сл снаряженным магазином4,21 кг
Длина1220 мм
Длина ствола620 мм
Высота с оптическим прицелом230 мм
Рабочая скорострельность30 в/мин
Начальная скорость пули830 м/с
Прицельная дальность1300 м
Прицельная дальность с ночным прицелом300 м

Необычные советские СВД | Warspot.

ru

Первый советский снайперский комплекс на базе винтовки СВД закономерно стал испытательным «полигоном» для конструкторов, которым ставилась задача по повышению боевой эффективности штатного оружия под 7,62-мм винтовочный патрон. Из СВД пытались сделать автоматическое, десантное, гладкоствольное и малокалиберное оружие, но не все из задуманных идей воплотились в серийные изделия.

Штурмовая автоматическая

В конце 60-х годов Главное ракетно-артиллерийское управление (ГРАУ) Министерства обороны СССР развернуло ряд научно-исследовательских работ (НИР) по усовершенствованию штатного оружия. В 1968 году в рамках НИР «Изыскание новых принципов и конструктивных схем для создания перспективного стрелкового оружия и патронов» такие исследования проводились и со снайперской винтовкой Драгунова СВД.

В рамках таких НИР предполагалось создать образец автоматического оружия с эффективной дальностью стрельбы свыше 300 м. Делалось это не без оглядки на вооружение идеологических противников того времени из стран НАТО, где основным пехотным оружием солдата числились штурмовые винтовки типа HK G3 или FN FAL. Единственным советским аналогом такого оружия под винтовочный патрон в советской армии могла стать лишь винтовка СВД. Именно из неё и попытались сделать автомат — и при этом снайперский.

Автоматическая снайперская винтовка с магазинами на 20, 15 и 10 патронов, 1968 год
gunsforum.com

Для реализации изложенных требований ижевские конструкторы под руководством Е.Ф. Драгунова при участии А.Н. Вознесенского внесли ряд изменений в конструкцию винтовки. Автоматическая СВД получила новые ударно-спусковой механизм (УСМ), укороченный и утолщённый ствол, лёгкие складные сошки, магазины увеличенной ёмкости, изменённый пламегаситель с функцией компенсатора и ряд других отличий. Всё это позволило получить автоматическое оружие с темпом стрельбы 720 либо 850 выстрелов в минуту (газовый регулятор имел два положения стрельбы).

Добиться удовлетворительных результатов кучности стрельбы удалось не сразу. В процессе НИР для их достижения пришлось ввести амортизацию сошек, изменить конструкцию приклада и пламегасителя.

При этом оказалось, что автоматическая стрельба из такого лёгкого оружия как СВД, накладывает свой отпечаток на требованиях к уровню квалификации стрелка. При этом отечественная В-70 значительно превзошла зарубежные винтовки (M14, AR-10 и FN) по эффективности автоматического огня.

Автоматическая снайперская винтовка В-70, 1970 год
М. Попенкер

Дальнейшая работа в рамках НИР привела к созданию в 1970 году изделия под обозначением В-70. При этом отличий от более раннего варианта было не так много. Ствол стал ещё короче, в комплекте остался только 20-местный магазин, а темп стрельбы снизился до 600-730 выстрелов в минуту. Испытания В-70 проходила на курсах «Выстрел» в объёме упражнений для пулемёта РПК. Несмотря на результаты у стрелков не ниже оценки «хорошо», дальнейшие работы по автоматической винтовке признали нецелесообразными. Позднее, в 1999-2000 годах, на основе конструкции сошек винтовки В-70 в Ижевске разработали быстросъёмные сошки С-1 для винтовки СВД.

Снайперские «стрелы»

В 70-е и 80-е годы прошёл ещё целый ряд экспериментальных НИР, также направленных на повышение боевой эффективности штатного оружия. Винтовка СВД стала своеобразной лабораторией для отработки ряда нетривиальных конструктивных решений. Так, в рамках НИР «Флажок» Е.Ф. Драгунов сконструировал на базе СВД автомат АФ под патрон 5,45×39 мм с магазином от РПК74 на 45 патронов и прицельной дальностью 1000 м. В результате этого удалось повысить кучность стрельбы одиночным огнём при сохранении габаритов снайперской винтовки.

5,45-мм автомат АФ, 70-е годы
М. Попенкер

В середине 70-х годов исследования оружия под патрон с оперённой подкалиберной пулей с отделяемым поддоном, начатые ещё в начале 60-х, вышли на свой пик. Стреловидный поражающий элемент такого патрона имел диаметр от 3 до 4,5 мм и начальную скорость свыше 1000 м/с, а для разрушения поддона требовалось специальное дульное устройство. Первые результаты расчётов и опытов с такими патронами проводились с использованием автоматов и пулемётов, так как считалось, что из-за большой величины рассеивания пуль превзойти эффективность снайперского патрона не получится.

Однако дальнейшие расчёты показали теоретическую вероятность увеличения эффективности стрельбы из 10-мм СВДГ в два-три раза на дистанциях свыше 600 м.

В 1976 году открылись новые НИР «Финвал» по разработке самозарядной снайперской винтовки. Техническим заданием предусматривалась винтовка с оптическим прицелом массой 4 кг, прицельной дальностью 1500 м и дальностью прямого выстрела 600 м. Также предполагалось снижение на 10-15% трудоёмкости изготовления винтовки в сравнении с СВД. Ведущий конструктор Ижмаша Н.И. Лукин в рамках НИР «Финвал» и «Финвал-2» спроектировал и изготовил ряд гладкоствольных модификаций винтовки СВД.

В результате опытов с 10-мм винтовками СВДГ и СВДГ-2 удалось добиться дальностей эффективной стрельбы 1100 м и прямого выстрела 660 м. При этом трудоёмкость изготовления такого оружия увеличилась почти в двадцать раз. Неустойчивые показатели кучности стрельбы, низкое останавливающее действие поражающего элемента и опасность разлетающихся поддонов вынудили изменить направление поиска повышения эффективности оружия.

10-мм снайперская винтовка СВДГ (6В1-10)
kalashnikov.ru

В начале 80-х годов в рамках НИР «Карабинер» велись работы по созданию винтовок нового уменьшенного калибра 6 мм. Первыми такими винтовками 6В1-6 закономерно стали переделки СВД с установкой нового ствола. Винтовка М.Е. Драгунова ССВ-6 имела прессовую посадку ствола длиной 720 мм и закрытую чашечку затвора для использования патронов с интенсивной баллистикой. Однако 6-мм комплекс, показав низкую боевую эффективность, так и не оправдал выданных ему авансов.

Десантная компактная

Первые попытки уменьшить длину винтовки без снижения эффективности оружия ижевскими оружейниками начали предприниматься с 1978 года. Министерству обороны требовалось компактная снайперская винтовка для транспортировки в БМП и возможностью стрельбы через амбразуру боевого отделения. Коллектив конструкторов в составе Г.Н. Никонова, А.И. Нестерова и А.С. Анисимова предложил для армии вариант СВД с прикладом от АКС74 с поворотной щекой, однако стрельба через триплексное стекло приводило к значительным ошибкам в наведении оружия.

Различные варианты опытных винтовок СВДС
E.C. Ezell

Работы над совершенствованием конструкции приклада продолжились. Испытывались варианты как стальных, так и пластмассовых прикладов на основе одной или двух труб цилиндрического или конусного профиля. Развитие винтовок пошло в двух направлениях: общевойсковом (армейская СВДС-А) и специальном (десантная СВДС-Д). Отличия винтовок заключались лишь в разной длине оружия, десантное исполнение которой получило ствол, укороченный до 565 мм. Окончательный выбор армейского руководства пал на десантный вариант, который постановлением Правительства РФ №849 от 26 августа 1995 года принят на вооружение ВС РФ под наименованием «7,62 мм снайперская винтовка Драгунова со складывающимся прикладом, СВДС» (индекс 6В3).

Винтовки СВДC-А и СВДC-Д
E.C. Ezell

Незадолго до окончательного вердикта по винтовке СВДС А.И. Нестеров и А.С. Ломаев попытались сделать десантную винтовку с боевыми характеристиками близкими к СВД с учётом опыта ОКР «Карабинер». Винтовка ДСВ получила ствол длиной 605 мм, но при этом осталась в габаритах СВДС в походном положении за счёт экономной компоновки механизмов подачи и запирания. Впрочем, дальше изготовления опытного образца дело так и не пошло.

Снайперский автомат

С 1986 по 1990 год процесс изготовления винтовки СВД прошёл определённые технологические изменения. Так, на смену деревянному прикладу пришёл пластмассовый с поворотной щекой. В результате работ под руководством А.И. Нестерова повысилась прочность и эргономичность приклада. Такая же участь постигла и деревянные ствольные накладки. Таким образом, СВД сменила свой характерный и узнаваемый облик, став полностью «чёрной» винтовкой.

Различные варианты исполнения винтовок СВД в зависимости от года выпуска
kalashnikov.com

Последними и самыми кардинальными экспериментами над СВД стала переделка компоновки винтовки по типу «булл-пап». С конца 70-х годов работы в этом направлении в инициативном порядке вёл конструктор тульского Центрального конструкторского исследовательского бюро спортивно-охотничьего оружия (ЦКИБСОО) Л. В. Бондарев. При этом вызвать интерес у силовых структур к винтовке ТКБ-0172 удалось, лишь добавив к компактности оружия ещё и возможность ведения автоматической стрельбы.

Винтовка ОЦ-03А, а затем и вариант ОЦ-03АС с установкой сошек приглянулись специалистам МВД СССР. Серийное изготовление снайперского автомата началось малыми партиями в Туле в 1991 году. Получали ОЦ-03 путём переделки серийных СВД. Оружие использовалось во многих локальных конфликтах 90-х годов, получив в основном положительные отзывы от пользователей. Удобство транспортировки и работа на коротких и средних дистанциях с лихвой компенсировали ухудшение кучности стрельбы. При этом наибольшие претензии предъявлялись к результатам автоматической стрельбы из винтовки.

Снайперская винтовка ОЦ-03 (СВУ)
kbptula.com

Бондареву удалось довести идею той самой автоматической винтовки В-70 до серийного изготовления, пусть и в ограниченных количествах. Во многом на это повлияло отсутствие жёстких армейских требований, не принципиальных для использования полицейскими формированиями. При этом габариты тульской снайперской винтовки укороченной СВУ практически удалось вписать в размеры СВДС в транспортном положении. Позднее от автоогня на ОЦ-03 производитель всё-таки решил отказаться в пользу самозарядного варианта, вернув винтовке родной длинный ствол от СВД и сохранив достаточную компактность оружия.

Характеристики винтовок

Наименование

СВД

СВДА

В-70

СВДС

СВУ

Вес с оптическим прицелом, кг

4,3

4,7

5,03

4,68

5,9 / 6,1

Ёмкость магазина, патронов

10

15 / 20

20

10

10

Длина в боевом положении, мм

1225

1165

1120

1135

900 / 980

Длина в походном положении, мм

875

Длина ствола, мм

620

570

530

565

520 / 620

Длина прицельной линии, мм

587

530

490

530

423 / 500


Источники и литература:

  1. Ю. В. Бушин, В.Ю. Симоненко. Стрелковые боеприпасы России. Том 2. Автоматные, винтовочные и пулеметные патроны. — М., 2020
  2. В.Н. Дворянинов. Боевые патроны стрелкового оружия. Книга 4. Климовск: Д’Соло — 2015
  3. П. Птицын. Автоматическая СВД — лучше, чем ручной пулемёт
  4. Наставление по стрелковому делу. 7,62-мм снайперская винтовка Драгунова (СВД)
  5. 7,62-мм снайперская винтовка Драгунова со складывающимся прикладом. Формуляр 6В3. ФО
  6. Памятка по эксплуатации 7,62-мм снайперского автомата ОЦ-03А

Большое снайперское семейство: СВД и её модификации

55 лет назад на вооружение Советской армии была принята 7,62-мм снайперская винтовка Е.Ф. Драгунова – СВД. Высокоточная самозарядная винтовка, штатно комплектуемая оптическим прицелом и способная уверенно вести огонь на значительных дистанциях, положительным образом сказалась на возможностях стрелковых подразделений. А массовое производство такого оружия и полномасштабные поставки повлияли на боеспособность всей армии в целом. Несмотря на солидный возраст, СВД даже не думают снимать с вооружения. Более того, продолжается процесс модернизации весьма удачной конструкции, приводящий к появлению новых образцов.
На момент своего появления СВД была единственной в мире самозарядной винтовкой с повышенными характеристиками точности, изначально комплектуемой оптическим прицелом и предназначенной для снайперской стрельбы. В этом плане СВД повлияла не только на показатели Советской армии, но и на развитие стрелкового оружия в зарубежных странах. Видя советские успехи, они тоже стали развивать собственное направление специализированного оружия для т.н. пехотных снайперов.
Снайпер с винтовкой семейства СВД. Фото Минобороны РФ

Тем временем, отечественная оружейная промышленность продолжала развитие существующей конструкции с целью повышения основных характеристик и получения новых возможностей. В результате за полвека работ было создано сразу несколько винтовок, одни из которых следует считать модификацией СВД, а другие могут претендовать на звание самостоятельного образца. Рассмотрим пути развития базовой конструкции и результаты дальнейших конструкторских работ.

ОЦ-03 / СВУ

При всех своих положительных чертах и преимуществах, винтовка СВД отличается достаточно крупными габаритами. Длина изделия без штык-ножа превышает 1,2 м, что может затруднять его транспортировку. Особенно ярко такие проблемы проявлялись в воздушно-десантных войсках. В связи с этим еще в семидесятых годах появилось предложение о создании специальной модификации винтовки Драгунова, отличающейся сокращенными габаритами и большим удобством транспортировки.

Свой вариант укороченной СВД предложили оружейники тульского Центрального конструкторско-исследовательского бюро спортивного и охотничьего оружия (ЦКИБ СОО). Они определили, что существенное сокращение габаритов возможно только при использовании компоновки булл-пап. Новый проект с рабочим обозначением ОЦ-03 предусматривал перестройку СВД с применением такой компоновки. Основные задачи были успешно решены. При использовании 520-мм ствола новая винтовка имела общую длину всего 900 мм.


Укороченная винтовка с режимом автоматического огня СВУ-А. Фото Vitalykuzmin.net

Впрочем, в то время проект не получил развития. Вновь о нем вспомнили только в 1990 году, когда ЦКИБ СОО предложило укороченную винтовку министерству внутренних дел. Снайперам МВД приходится работать в городских условиях, и в их случае габариты оружия имеют особое значение. МВД одобрило предложение, и вскоре ОЦ-03 была принята на вооружение под обозначением СВУ («Снайперская винтовка укороченная»). Одновременно с этим министерство потребовало создать модификацию оружия с возможностью автоматического огня. Так появилось изделие ОЦ-03А / СВУ-А. Позже на винтовке установили штатную складную сошку: такая модификация известна как СВУ-АС.

Несмотря на радикально изменившийся внешний вид, внутри винтовка ОЦ-03 / СВУ почти полностью соответствует базовой СВД. Сохранены нарезной ствол с газоотводным отверстием, газовый двигатель, поворотный затвор и т.д. Изменилась лишь компоновка. Рукоятка управления была перемещена под доработанное цевье, из-за чего магазин оказался за нею. Перенос рукоятки заставил конструкторов предусмотреть тягу, передающую усилие со спускового крючка на ударно-спусковой механизм существующей конструкции. Винтовка СВУ-А отличается доработанным УСМ. При коротком нажатии спускового крючка она стреляет одиночными, при длинном – очередями. Имеется специальный рычажок, ограничивающий ход крючка и фактически выполняющий функции переводчика огня.

Любопытным нововведением проекта стало специальное надульное устройство, выполняющее функции дульного тормоза и пламегасителя. Также на заднюю часть ствольной коробки пришлось установить затыльник. СВУ-АС комплектуется кронштейном для установки штатной складной сошки. Во избежание нагрузок на ствол кронштейн крепится на ствольной коробке.

Общая длина всех изделий семейства ОЦ-03 составляет 900 мм. Масса винтовки СВУ-А с прицелом и пустым магазином – 4,4 кг. Кронштейн и сошка увеличивают массу СВУ-АС на 1,1 кг. Ввиду уменьшения длины ствола прицельная дальность сокращена до 800 м. По показателям точности и кучности СВУ похожа на базовую СВД. Техническая скорострельность винтовок с режимом стрельбы очередями – 650 выстрелов в минуту. При этом эффективность автоматического огня ограничивается небольшой емкостью магазина.

Винтовка ОЦ-03 разрабатывалась для ВДВ, но стартовым заказчиком стало министерство внутренних дел. Такое оружие поставлялось различным спецподразделениям. С определенного времени изделия семейства СВУ поставляются различным структурам Федеральной службы безопасности.

СВДС

В 1991 году завод Ижмаш, осуществлявший серийный выпуск винтовок СВД, разработал новый вариант винтовки для десанта. Конструкторский коллектив во главе с А.И. Нестеровым не стал применять принципиально новые решения и обошелся сравнительно простыми доработками. Итог этих работ получил название СВДС – «СВД складная».


Винтовка СВДС. Фото Концерн «Калашников» / kalashnikov.com

Длина ствола была уменьшена с исходных 620 до 565 мм. Базовый щелевой пламегаситель, отличавшийся большой длиной, заменили малогабаритной системой с достаточными характеристиками. Также проект СВДС предусматривал отказ от деревянного или пластикового приклада скелетной конструкции. Вместо него предлагалось использовать отдельную пластиковую пистолетную рукоятку и складываемый треугольный приклад. Последний построили на основе изогнутых металлических трубок, оснащенных затыльником и щекой. Новый приклад складывался поворотом вправо и помещался вдоль ствольной коробки.

Винтовка СВДС в боевом положении имеет длину 1135 мм. При сложенном прикладе длина сокращается до 875 мм. При этом масса оружия без прицела и патронов увеличилась с исходных 3,9 кг до 4,5 кг. Уменьшение длины ствола и использование нового дульного устройства не оказали существенного влияния на огневые характеристики оружия.

Складная снайперская винтовка СВДС поступила на вооружение в начале девяностых годов и выпускается до сих пор. Основным заказчиком такого оружия стала российская армия. Имеются сведения о поставках винтовок за рубеж.

СВДК

В середине прошлого десятилетия появился новый вариант серьезной переработки исходной конструкции. В рамках темы «Взломщик» российская армия инициировала разработку перспективной снайперской винтовки, способной поражать противника с эффективными средствами индивидуальной защиты или находящегося под защитой брони боевой машины. Одним из главных результатов программы «Взломщик» стало появление винтовки СВДК («СВД крупнокалиберная»).


Крупнокалиберная винтовка СВДК. Фото Vitalykuzmin.net

Дальнейший рост характеристик при использовании штатного патрона 7,62х54 мм R посчитали невозможным, и потому новую винтовку стали строить под боеприпас 9,3х64 мм 7Н33. Последний был разработан в ЦНИИ Точмаш на базе охотничьего патрона 9,3х64 мм Бреннеке. Такой патрон комплектуется пулей весом 16,5 г; винтовка СВДК разгоняет ее до 770 м/с, что дает дульную энергию 4,9 кДж. На дистанции 100 м обеспечивается пробитие 10 мм брони.

В рамках проекта СВДК существующая конструкция винтовки была доработана и усилена. Ствол, затворная группа и ствольная коробка пришлось переделать в соответствии с габаритами и энергетическими показателями нового патрона. При этом основные черты конструкции и принципы работы остались прежними. Для снижения нагрузок на основные детали в конструкцию винтовки ввели специальный кожух, прикрывающий заднюю часть ствола и трубки газового двигателя. Он полностью находится внутри пластикового цевья и принимает на себя основные нагрузки, освобождая ствол.

Проект СВДК предусматривает использование складного приклада, основанного на деталях изделия СВДС. Приклад незначительно доработан с учетом улучшения эргономики и роста основных нагрузок. Предусматривается возможность установки облегченной складной двуногой сошки. Винтовка имеет собственные прицельные приспособления, но штатным прицелом является изделие 1П70 «Гиперион» с переменной кратностью 3-10х.

Длина крупнокалиберной снайперской винтовки составляет всего 1250 мм при 620-мм стволе. Изделие без прицела и сошки весит 6,5 кг. Прицельная дальность определяется в 600 м. По показателям точности на малых и средних дистанциях СВДК сопоставима с другими винтовками семейства СВД.

По известным данным, винтовка СВДК стала предметом нескольких контрактов на серийное производство. Первым заказчиком такого оружия стала армия России. Позже интерес к крупнокалиберной винтовке проявило министерство внутренних дел Республики Беларусь. Серийные винтовки используются различными подразделениями, в первую очередь, специального назначения.

СВДМ

Самым новым вариантом развития винтовки Драгунова является изделие СВДМ, представленное концерном «Калашников» несколько лет назад. В этой модификации винтовки объединены несколько наработок по предыдущим проектам, а также внедрены совершенно новые решения и компоненты. За счет этого, как утверждается, СВДМ превосходит предшественников по некоторым характеристикам.


Общий вид винтовки СВДМ. Фото Концерн «Калашников» / kalashnikov.com

Прежде всего, от базовой СВД новая СВДМ отличается укороченным до 550 мм стволом, имеющим более толстые стенки. Такая доработка позволила улучшить эргономику оружия при одновременном сохранении или повышении технических и боевых характеристик. Ствол комплектуется компактным дульным устройством. Автоматика и ударно-спусковой механизм остались без существенных изменений. При этом небольшой доработке подвергли ствольную коробку. Ее крышка получила длинную продольную планку Пикатинни, позволяющую использовать различные совместимые прицелы. Штатным прицелом винтовки СВДМ является изделие 1П88-4. Собственный открытый прицел винтовки отличается упрощенной конструкцией.

Винтовка комплектуется складным металлическим прикладом, представляющим собой доработанный вариант приклада для СВДС. Также возможно применение прикладов иной конструкции. В передней части пластикового цевья имеется узел для установки складной сошки.


СДВМ в руках стрелка. Фото Arms-expo.ru

Общая длина СВДМ в боевом положении составляет 1155 мм, в сложенном – 875 мм. Масса оружия без патронов и прицела – 5,3 кг. Технические и боевые характеристики, в целом, не меняются, хотя утяжеленный ствол позволил повысить кучность огня.

Многоликая СВД

Необходимо отметить, что выше шла речь только об основных модификациях снайперской винтовки Е. Ф. Драгунова, разрабатывавшихся в интересах отечественных военных и силовиков. При этом не следует забывать, что существуют и другие образцы оружия того или иного назначения на основе старой доброй СВД.

Прежде всего следует вспомнить отечественную серию самозарядных охотничьих карабинов «Тигр», предназначенную для гражданского рынка. Фактически это оружие представляет собой незначительно доработанную СВД, адаптированную для решения невоенных задач. Любопытно, что именно в этой линейке впервые появилась модификация винтовки Драгунова под патрон 9,3х64 мм. Впоследствии наработки по изделию «Тигр 9» были использованы при создании винтовки СВДК для армии. Серия «Тигр» наглядно продемонстрировала широкие перспективы удачной конструкции, изначально разработанной для боевого применения.

В конце семидесятых годов свою версию винтовки Драгунова под названием «Тип 79» начал выпускать Китай. Впоследствии китайские оружейники разработали несколько собственных проектов модернизации этого оружия. К настоящему времени компания NORINCO вывела на рынок гражданский карабин NSG-85, который можно считать прямым аналогом российского «Тигра».


СВД в базовой конфигурации. Фото Концерн «Калашников» / kalashnikov.com

Также винтовки СВД выпускались в Ираке под названием Al Kadesiah, в Иране (Nakhjir 3) и в Польше (SWD). Нуждаясь в обновлении материальной части, эти страны не только выпускали оружие в базовой комплектации, но и самостоятельно осуществляли его модернизацию.

В ожидании будущего

В настоящее время снайперская винтовка СВД состоит на вооружении почти четырех десятков армий по всему мира. Что важнее, она до сих пор остается основным и самым массовым оружием своего класса в вооруженных силах России. Несмотря на известные недостатки и рекламации, это изделие все еще соответствует требованиям и способно решать поставленные задачи. Таким образом, имеющаяся ситуация будет сохраняться в течение длительного времени, и СВД совсем не скоро отправятся на покой.

Впрочем, уже сейчас в нашей стране предпринимаются попытки создания принципиально новой винтовки для пехотных снайперов, способной заменить существующие СВД. Достигнуты определенные успехи, но до полноценного перевооружения пока далеко. Возможно, в будущем новые образцы все же займут место винтовки Е.Ф. Драгунова, но это не стоит ждать в ближайшее время. Более того, можно предположить, что к моменту отказа от такого оружия в пользу более новых образцов отечественная и зарубежная промышленность смогут создать его новые модификации, имеющие те или иные преимущества перед предшественниками. А это, в свою очередь, продолжит долгую историю всего семейства СВД.

По материалам сайтов:
https://kalashnikov.com/
http://modernfirearms.net/
http://arms-expo.ru/
http://guns.com/
http://kalashnikov.ru/
https://ria.ru/

Техническая информация об оружии (цикл) / Стрелковое оружие и военно-спортивные игры / НеПропаду

СВД (снайперская винтовка Драгунова, СВДС — Снайперская винтовка Драгунова со складывающимся прикладом)

схема
Характеристики
Масса, кг: 4,3 (ранний выпуск, без штыка-ножа, с оптическим прицелом, неснаряженным магазином и щекой приклада)
4,5 (современный вариант, без штыка-ножа, с оптическим прицелом, неснаряженным магазином и щекой приклада)
Длина, мм: 1220
Длина ствола, мм: 610
Патрон: 7,62?54R мм
Калибр, мм: 7,62
Принципы работы: Поворотный затвор, отвод пороховых газов
Скорострельность, выстрелов/мин: 30 (боевая)
Начальная скорость пули, м/с: 830
Прицельная дальность, м: 1200 (открытый прицел)
1300 (оптический прицел)
Вид боепитания: коробчатый магазин на 10 патронов
Прицел: открытый секторный (резервный), имеется крепление для установки оптических (например, ПСО-1) или ночных (например, НСПУ-3 или НСПУМ) прицелов

описание на wikipedia
http://ru. wikipedia.org/wiki/СВД

Презентация ОАО ИЖМАШ

сборка и разборка аналогична семейству АК с небольшими изменениями.
Устройство СВД на примере гражданского аналога «ТИГР» (английский)
Ч.1

последующие части не так важны
ч.2

ч.3
youtube.com/v/btGRU4TqXJM&hl=en»/>

Разборка СВД

очень схематичное представление о принципе работы.

ВСК-94 (Войсковой Снайперский Комплекс)

Характеристики
Масса, кг: 2,8 (без оптического прицела и магазина)
0,7 (снаряжённый магазин)
Длина, мм: 932
Ширина, мм: 44
Высота, мм: 192
Патрон: 9?39 мм (ПАБ-9, СП-5, СП-6)
Калибр, мм: 9
Принципы работы: отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин: 700
Прицельная дальность, м: 400
Вид боепитания: коробчатый магазин на 20 патронов
Прицел: оптический 4X; открытый

описание на wikipedia
http://ru. wikipedia.org/wiki/ВСК-94
видео устройство и разборка

ВСС «Винторез» (винтовка снайперская специальная)

схема

Характеристики
Масса, кг: 2,6 (без магазина и прицела)
3,41 (заряженный и с прицелом ПСО-1)
Длина, мм: 894
Длина ствола, мм: 200
Патрон: 9?39 мм (СП-5, СП-6)
Калибр, мм: 9
Принципы работы: отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин: 600 (техническая)
40—100 (боевая)
Начальная скорость пули, м/с: 290
Прицельная дальность, м: до 100 в головную мишень, до 200 в грудную, до 350 в ростовую.
Максимальная дальность, м: 400 (эффективная)
Вид боепитания: коробчатый магазин на 10 или 20 патронов
Прицел: секторный, возможна установка оптических (изначально поставлялась с 1П43 и ПСО-1-1) или ночных (1ПН75 или 1ПН51)

описание на wikipedia
http://ru. wikipedia.org/wiki/Винторез
видео устройство и разборка

винтовка Мосина

схема

Характеристики
Масса, кг: 4,5
Длина, мм: 1 232
Длина ствола, мм: 729
Патрон: 7,62?54 мм
Калибр, мм: 7,62
Принципы работы: скользящий затвор
Скорострельность, выстрелов/мин: 10
Начальная скорость пули, м/с: 865—870
Прицельная дальность, м: 3 200 шагов / 2 000 м
Максимальная дальность, м: 3 000
Вид боепитания: неотъёмный магазин на четыре патрона, снаряжаемый обоймами, + 1 патрон в патроннике
Прицел: открытый или оптический

описание на wikipedia
http://ru.wikipedia.org/wiki/Винтовка_Мосина
видео устройство и разборка (английский)
youtube.com/v/A9byqFz3p04&hl=en»/>

СКС (самозарядный карабин Симонова)

схема

Характеристики
Масса, кг: 3,75 (без патронов)
3,9 (снаряжённый)
Длина, мм: 1260/1020 (со штыком в боевом/походном положении)
Длина ствола, мм: 520
Патрон: 7,62?39 мм
Калибр, мм: 7,62
Принципы работы: отвод пороховых газов, запирание перекосом затвора вниз, самозарядный
Скорострельность, выстрелов/мин: 30—40 (боевая)
Начальная скорость пули, м/с: 735
Прицельная дальность, м: 1000
Максимальная дальность, м: 400 (эффективная)
Вид боепитания: коробчатый двухрядный неотъёмный магазин, заряжаемый обоймой на 10 патронов
Прицел: секторный

описание на wikipedia
http://ru.wikipedia.org/wiki/Самозарядный_карабин_Симонова

видео устройство и разборка
ч. 1

ч. 2

P.S.
Не забываем ставить своё отношение к статье, если понравилось, то я и дальше буду трудиться в этом направлении, если нет, то не буду отнимать Ваше время на чтение всяких глупостей.

ОГЛАВЛЕНИЕ ВСЕГО ЦИКЛА

Материальная часть СВД |

Назначение, боевые свойства и устройство снайперской винтовки Драгунова (СВД), разборка и сборка. Работа частей и механизмов снайперской винтовки Драгунова (СВД), при заряжании и стрельбе. Возможные задержки и неисправности, возникающие при стрельбе, и способы их устранения.
Требования безопасности при обращении с оружием.

Содержание статьи:


Назначение

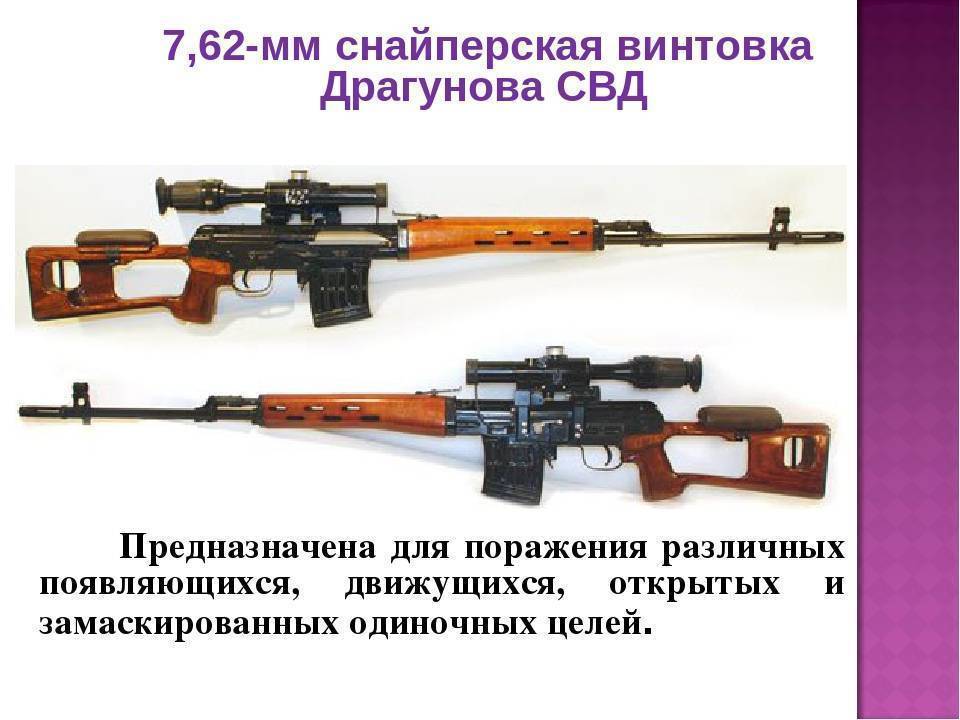

7,62 мм снайперская винтовка Драгунова является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей.

Винтовка оснащена снайперским прицелом ПСО-1. Оптический прицел позволяет вести ночью по инфракрасным источникам, а также при неблагоприятных условиях освещения, когда с открытым прицелом стрелять по целям затруднительно.

При наблюдении инфракрасных источников излучаемые источником инфракрасные лучи проходят через объектив прицела и воздействуют на экран, находящийся в фокальной плоскости объектива. В месте действия инфракрасных лучей на экране возникает свечение, дающее видимое изображение источника в виде круглого зеленого цвета.

Для стрельбы из снайперской винтовки  применяются винтовочные патроны с обыкновенными,  трассирующими и бронебойно-зажигательными  пулями или винтовочные снайперские патроны.

Огонь из снайперской винтовки ведется одиночными выстрелами.

Подача патронов при стрельбе производится из коробчатого магазина емкостью на 10 патронов.



Боевые свойства СВД


2. число нарезов


3. прицельная дальность: с оптическим прицелом


         с открытым прицелом


4. начальная скорость пули


5. дальность полета пули до которой сохраняется ее убойное действие


6. масса винтовки без штык-ножа с оптическим прицелом, неснаряженным магазином и щекой


7. емкость магазина


8. длина винтовки: без штык-ножа


         с примкнутым штык-ножом


9. масса патрона


10. масса обыкновенной пули со стальным сердечником


11. масса порохового заряда


12. увеличение оптич. прицела, кратн


13. поле зрения прицела


14. диаметр зрачка выхода


15. удаление зрачка выхода


16. разрешающая способность


17. длина прицела с наглазником, выдвинутой блендой


18. ширина прицела


19. высота прицела


20. масса прицела


21. масса прицела с комплектом ЗИП и чехлом



  Устройство снайперской винтовки Драгунова (СВД)

Снайперская винтовка состоит из следующих основных частей и механизмов:

1-ствол со ствольной коробкой, открытым прицелом и прикладом; 2-крышка ствольной коробки; 3-возвратный механизм; 4-затворная рама; 5-затвор, 6-газовая трубка с регулятором, газовый поршень и толкатель с пружиной, 7- ствольные накладки; 8-ударно-спусковой механизм; 9-предохранитель; 10-магазин; 11-щека приклада; 12-оптический прицел; 13-штык-нож.



В комплект снайперской винтовки входят:

I-принадлежность; 2-сумка для переноски оптического прицела и магазинов; 3-чехол для оптического прицела; 4-сумочка для переноски зимнего устройства освещения сетки и масленки.

Снайперская винтовка является самозарядным оружием. Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню…

Назначение и устройство принадлежности к снайперской винтовки.

Принадлежность служит для разборки, сборки, чистки и смазки снайперской винтовки . К принадлежности относятся: 1-шомпол; 2-протирка; 3-ершик; 4-отвертка; 5-выколотка; 6-пенал; 7-масленка. Принадлежность (кроме масленки) переносится в сумке для оптического прицела и магазинов.

Шомпол применяется для чистки и смазки ствола, каналов и полостей других частей винтовки. Он состоит из трех звеньев, свинчиваемых друг с другом. На одном звене шомпол имеет головку для соединения с пеналом.


Протирка предназначается для чистки и смазки канала ствола, а также каналов и полостей других частей винтовки.


Ершик служит для чистки канала ствола раствором РЧС.


Отвертка применяется при разборке и сборке винтовки, чистке газовой камеры и газовой трубки, а также как ключ при регулировке положения мушки по высоте. Отверстие посредине—для выколотки, используемой в качестве рукоятки, для удобства пользования отверткой она вставляется в боковые отверстия пенала.


Выколотка применяется для выталкивания осей и шпилек.


Пенал служит для хранения протирки, ершика, отвертки и выколотки. Пенал используется как рукоятка шомпола при чистке и смазке винтовки .Пенал имеет два круглых отверстия для шомпола и два овальный отверстия для отвертки. Крышка применяется как дульная накладка при чистке ствола.


Маслёнка служит для хранения смазки.

К каждой снайперской винтовке положены

а — сумка для переноски оптического прицела и магазинов; 1—карман для оптического прицела; 2—карман для салфетки; 3—карман для светофильтра; 4—карман для пенала; 5—карманы для магазинов; 6— карман для ключа-отвертки; 7 — карман для шомпола







б.— чехол для оптиче­ского прицела;


 в—сумочка для переноски зимнего устройства освещения сетки. запасных батареек и масленки;



Запасные части, инструмент и принадлеж­ность к оптическому прицелу:

1 -резиновый колпачок на тумблер;



 2 — светофильтр;





4 — футляр (протектор) для запасных электро­лампочек: 5—запасные электролампочки;



  6 — запасные батарейки;



 7 — ключ-отвертка



Назначение, устройство частей и механизмов СВД

1.Ствол со ствольной коробкой, открытым прицелом и прикладом

а ) Ствол служит для направления полета пули Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо , патронник, пульный вход и газоотводное отверстие.

Снаружи ствол имеет: 1-основание мушки: 2-газовая камера. 3-антабка; неподвижная часть верхнего упора кольца: 5-пере мешающаяся часть верхнего упорного кольца; 6-замыкатель верхнего упорною кольца: 7-нижнее упорное кольцо: 8-колодка прицела.

Основание мушки имеет: 1-упор для крепления штыка-ножа 2- щелевой пламегаситель: 3- паз для предохранителя мушки: 4-предохранитель мушки.





Газовая камера служит для направления пороховых газов из ствола на газовый поршень Внутри газовой камеры сделано наклонное отверстие. в стенке ствола. Состоит: 1-газовая камера: 2-защелка газовой трубки.

Верхнее и нижнее упорные кольца служат для присоединения ствольных накладок На нижнем упорном кольце имеются пружины ствольных накладок и выступ, предотвращающие смещение накладок. Антабка служит для присоединения карабина ремня к винтовки.

б ) Ствольная коробка служит для соединения частей и механизмов винтовки, для обеспечения закрывания канала ствола затвором и запирания затвора; в ствольной коробки размещаются затворная рама с затвором и ударно-спусковой механизм, сверху оно закрывастся крышкой.

Ствольная коробка имеет: 1-вырезы для «тирания затвора; 2-отгибы; 3-вырезы в отгибах; 4-отражательный выступ; 5-перемычка; 6-ось пе­ремычки: 7- гнездо для помещения остова затвора с пружиной; 8-вырез для зацепа магазина; 9-отверстие для предохранителя; 10-фиксирующие выемки; 11 -замыкатель крышки ствольной коробки; 12-фиксатор замыкателя; 13-окно для магазина; 14-окно для ударно-спускового механизма.



в ) Механический ( открытый ) прицел используется в случае повреждения (выхода из строя )оптичсского прицела. Он состоит из прицела и мушки.



Прицел состоит: 1-колодка прицела: 2-припельная планка;3-хомутик: 4-сектор: 5-проушина: 6-гривна прицельной планки: 7-прорезь.

Прицельная планка имеет гривну с прорезью для прицеливания и вырезы для удержания хомутика в установленном положении. на прицельной планке нанесена шкала с делениями от 1 до 12 и буквой П. Цифры шкалы обозначают дальность стрельбы в сотнях метров, П—постоянная установка, соответствующая прицелу 4.

Мушка ввинчена в предохранитель. На предохранителе у основания мушки нанесены риски, определяющие положение мушки.

г ) Приклад служит для удобства действия винтовкой. Приклад с помощью соединительного винта и шурупа присоединяется к ствольной коробке.

Приклад имеет: 1-вырез, образующий рукоятку: 2- вырез для застежки замка щеки приклада: 3-окно для антабки: 4-антабка: 5-металлический затыльник.







2.Крышка ствольной коробки.

Крышка ствольной коробки предохраняет от загрязнения части и механизмы помещающиеся в ствольной коробке, В ней размещается возвратный механизм.

Она имеет: 1-выступ: 2-вырезы для прохода выб­расываемых наружу гильз; 3-вкладыш: 4-отверстие для оси: 5-выступ с полукруглой выемкой: 6-цилиндрический выступ: 7-пружинный фиксатор.

3.Возвратный механизм.

Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение.

Он состоит: 1-двух возвратных пружин; 2-направляющая втулка; 3-направдяющий стержень; 4-серьга. 5-ось серьги



4.Затворная рама.

Затворная рама служит для приведения в действие затвора и ударно-спускового механизма.



Затворная рама имеет: 1-канал для возвратного механизма: 2-канал для затвора: 3-выступ; 4-пазы для отгибов ствольной коробки: 5- выступы, 6-выступ для спускания рычага автоспуска: 7-рукоятка перезаряжания: 8-фигурный выступ: 9-паз для колонки курка ствола.





5.Затвор.

Затвор служит для досылания патрона в патронник, закрывания канала разбивания капсюля и извлечения из патронника гильзы (патрона).

Он состоит : 1-остов затвора; 2-ударник;3-выбрасыватель; 4-пружина; 5-ось выбрасывателя; 6-шпилька выбрасывателя; 7-вырез для дна гильзы; 8-вырез для выбрасывателя 9-боевые выступы; 10-ведущий выступ; 11-скос; 12-продольный паз для отражательного выступа ; 13-отверстие для оси выбрасывателя; 14- боек ударника; 15-уступ для шпильки; 16-зацеп выбрасывателя; 17-вырез для оси.



6.Газовая трубка с регулятором, газовый поршень и толкатель с пружиной.

Газовая трубка служит для направления пороховых газов из ствола на газовый поршень .Внутри газовой трубки сделано наклонное отверстие в стенке ствола. Снаружи газовой трубки имеется четырехгранное утолщение для ключа пенала.



Регулятор имеет две установки, обозначенные цифрами 1 и 2 . Устанавливается он на деление 1 против риски на защелке газовой трубки. При длительной стрельбе без чистки и смазки и большом износе частей, может появится задержка-неполный отход подвижных частей. В этом случае регулятор переводится на установку 2 . Для этого необходимо в зацепы регулятора вставить закраину гильзы или патрона и повернуть регулятор.



Перестановка газового регулятора



Газовый поршень помещается в газовой трубке и служит для передачи давления пороховых газов толкателю.





Толкатель с пружиной служит для отвода затворной рамы назад при выстреле.



Пружина толкателя служит для возвращения толкателя и газового поршня в переднее положение.



7.Ствольные накладки.

Ствольные накладки служат для предохранения рук снайпера от ожогов при стрельбе.



8.Ударно-спусковой механизм

Ударно-спусковой механизм служит для спуска с боевого взвода и взвода автоспуска, обеспечения ведения одиночного огня, прекращения стрельбы, предотвращения выстрела при незапертом затворе и для постановки винтовки на предохранитель.

Корпус служит для размещения внутри частей ударно-спускового механизма.

Курок с боевой пружиной служит для нанесения удара по ударнику. На курке имеется боевой взвод с пазом для тяги спускового крючка.

Автоспуск служит для автоматического освобождения курка со взвода автоспуска при стрельбе, а также для предотвращения спуска курка при незапертом затворе.

Шептало служит для удержания курка после выстрела в крайнем заднем положении,

Спусковой крючок с пружиной служит для вывода шептала из-под боевого взвода курка.

1-корпус; 2-курок; 3-боевая пружина; 4-автоспуск; 5-шептало; 6-спусковой крючок 7-пружина спускового крючка; 8- предохранительная скоба; 9-окно для  хвоста спускового крючка; 10-отверстие для оси спускового крючка; 11-отверстие для оси шептала; 12-отверстие для оси автоспуска; 13-отверстие для оси предохранителя; 14-отверстие для оси курка; 15-вырезы для оси перемычки; 16-боевой взвод; 17-взвод автоспуска; 18-шептало автоспуска; 19-рычаг автоспуска; 20-зацепы шептала; 21-хвост шептала; 22-тяга спускового крючка; 23-оси; 24-защелка магазина; 25-зацеп для конца пружины спускового крючка; 26-ограничитель щитка.

9. Предохранитель

Предохранитель служит для запирания шептала, спускового крючка и одновременного ограничения движения затворной рамы назад, чем исключается возможность случайного выстрела, а также для закрепления ударно-спускового механизма в ствольной коробки.

1-ось; 2-утолщенная часть оси; 3-выступ оси; 4-щиток; 5-вырез для хвоста шептала; 6-выступ щитка; 7-вырез для ограничения щитка.



10.Магазин.

Магазин служит для помещения патронов и подачи их в ствольную


1-корпус; 2-крышка; 3-стопорная планка; 4-пружина; 5-подователь; 6-загибы; 7-зацеп; 8-опорный выступ; 9-выступ подавателя.

11.Щека приклада

Щека приклада служит для удобства действия винтовкой, применяется только при стрельбе с оптическим прицелом.



1-деревянное основание; 2-мяпсая набивка; 3-петля; 4-застежка; 5-зацеп обоймы.



12.Оптический прицел.

Оптический прицел является основным прицелом снайперской винтовки.

Оптический прицел состоит из механической и оптической частей.

а- вид слева; б- справа;

1-корпус; 2-кронштейн; 3-верхний маховичок; 4-боковой маховичок;5-выдвижная бленда; 6-резиновый наглазник; 7-зажимной винт; 8-ручка зажимного винта; 9-движок; 10-регулировачная гайка; 11-указатель; 12-колпачок объектива; 13-торцовая гайка; 14-пшала; 15-соединительный винт, 16-стопорный винт, 17-флажок люминесцентного экрана; 18-корпус для батарейки ; 19-колпачок с упором; 20-тумблер; 21-электролампочка; 22-упор; 23-провод; 24-контактный винт.

Механическая часть прицела включает:

1-корпус; 2-верхний и боковой маховички; 3-устройство освещения сетки прицела; 4-выдвежную бленду; 5-резиновый наглазник и колпачок.

Корпус служит для соединения всех частей прицела на винтовке.

Верхний маховичок служит для установки прицела, боковой маховичок -для введения боковых поправок. По своему устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный винт. В корпусе два крайних отверстия служат стопорных винтов.

На корпусе верхнего маховичка имеется основная писала прицела с делениями от 1 до 10 .цифры шкалы обозначают дальности стрельбы в сотнях метров.

На корпусе бокового маховичка имеется шкала боковых поправок с делениями от О до 10 в обе стороны; цена каждого деления соответствует одной тысячной (0-01).

На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела, цена деления шкалы равна 0,5 тысячной. Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. От деления 3 до деления 10 установки этого маховичка , а также все установки шкалы бокового маховичка фиксируются через каждые полделения. На торцовых гайках верхнего и бокового маховичков стрелкой указано направление вращения маховичков («Вверх СТП», «Вниз СТП» ) — на верхнем маховичке, («Вправо СТП», «Влево СТП» ) -на боковом маховичке.

Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерки и ночью.

Оно состоит: корпус с контактным винтом; батарейки; колпачка с упором; провода ; электролампочки; тумблера.

1-корпус для батарейки; 2-колпачек с упором; 3-экранированный провод

Для освещения сетки прицела при температурах от +2 и ниже необходимо пользоваться зимним устройством освещения сетки.

Наглазник предназначен для правильной установки глаза и удобсйй прицеливания.

Выдвижная бленда служит для предохранения линз объектива при ненастявЙ погоде от попадания на нее дождя, снега , а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.

Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.

Оптическая часть прицела включает :

1-объектив, 2-оборачивающую систему; 3-сетку; 4-люминесцентный экран; 5-окуляр.

Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта .Он состоит из трех линз, из них две склеенные.

Оборачивающая система предназначена для придания изображению нормального положения. Она состоит из четырех линз, склеенных попарно.

Сетка прицела служит для прицеливания. Она сделана на стекле, укрепленном в подвижной рамке (каретке).

Основной угольник для стрельбы . даюоам

Шкала боковых поправок

Шкала боковых поправок обозначена снизу цифрой 10 , что соответствует десяти тысячным, расстояние между вертикальными черточками шкалы соответствуют одной тысячной—0-01.

Дополнительные угольники для стрельбы на дальность

Дальномерноя шкала

Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении. Он состоит из трех линз, из них две склеенные.

Люминесцентный экран служит для обнаружения инфракрасных источников света. Он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана.

13.Штык нож

Штык-нож присоединяется к снайперской винтовке перед атакой и служит для поражения противника в рукопашном бою. В остальное время он используется в качестве ножа, пилы и ножниц.

1-лезвие; 2-рукоятка; 3-режущая грань, 4-пила; 5-режущая кромка; 6-отверстие; 7-кольцо; 8-продольный паз; 9-защелка; 10-предохранительный выступ; 11-отверстие для ремня; 12-металлический наконечник; 13-соединительный винт.



Ножны служат для ношения штыка-ножа на поясном ремне, кроме того, они используются совместно со штыком-ножом для резки проволоки.

1-выступ-ось; 2-упор; 3-пластмассовый корпус; 4-подвеска с петлей.





Неполная разборка и сборка после неполной разборки

Разборка снайперской винтовки  может быть  неполная и полная:

неполная – для чистки, смазки, осмотра винтовки

полная – для чистки при сильном загрязнении винтовки, после нахождения ее под дождем или в снегу, при переходе на новую смазку  и при ремонте. Частая разборка винтовки не допускается, так как ускоряет изнашивание частей и механизмов.

Разборку и сборку винтовки производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую, не применять излишних усилий и резких ударов. При сборке винтовки сличить номера на ее частях; номеру на ствольной коробке должны соответствовать номера на затворной раме, затворе, ударно-спусковом механизме, крышке ствольной коробки, оптическом прицеле и других частях винтовки.

Обучение разборки и сборке на боевых винтовках разрешается лишь в исключительных случаях с соблюдением особой осторожности в обращении с частями и механизмами.



Порядок неполной разборки снайперской винтовки:





1.Отделить магазин. Взять магазин правой рукой, нажимая большим пальцем на защелку, подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.







2.Отделить оптический прицел. Приподнять ручку зажимного винта и повернуть ее в сторону наглазника до отказа, сдвинуть прицел назад и отделить его от ствольной коробки.







3.Отделить щеку приклада. Повернуть застежку замка щеки вниз, снять петлю с зацепа и обоймы и отделить щеку.







4.Отделить крышку ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор, поднять вверх заднюю часть крышки ствольной коробки и отделить крышку с возвратным механизмом.





5.Отделить затворную раму с затвором. Отвести затворную раму назад до отказа, приподнять ее и отделить от ствольной коробки.





6.Отделить затвор от затворной рамы. Отвести затвор назад, повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы и вывести затвор вперед.



7.Отделить ударно-спусковой механизм. Повернуть предохранитель вверх до вертикального положения, сдвинуть его вправо и отделить от ствольной коробки, взявшись за спусковую скобу, движением вниз отделить ударно-спусковой механизм от ствольной коробки.





8.Отделить ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа; сдвинуть перемещающуюся часть верхнего упорного кольца вперед; нажимая ствольную накладку вниз и отводя в сторону отделить ее от ствола.

В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки и движением вниз и в сторону отделить ствольную накладку.





9.Отделить газовый поршень и толкатель с пружиной. Отвести толкатель назад, вывести его передний конец из гнезда поршня и отделить от газовой трубки поршень; ввести передний конец толкателя в газовую трубку; поджать пружину толкателя до выхода ее из канала прицельной колодки и отделить толкатель с пружиной, а затем отделить пружину от толкателя.





Порядок сборки снайперской винтовки после неполной разборки
  1. Надеть пружину на задний конец толкателя; ввести передний конец толкателя в газовую трубку, поджать пружину и ввести задний конец толкателя с пружиной в канал прицельной колодки; отвести толкатель назад и вывести его передний конец из газовой трубки в сторону; вставить газовый поршень в газовую трубку, а передний конец толкателя в гнездо поршня.
  2. Присоединить ствольные накладки. Вставить задний (уширенный) конец правой (левой) ствольной накладки в нижнее упорное кольцо вырезом накладки к прицелу и, нажимая накладку вниз, присоединить ее к стволу; надвинуть перемещающуюся часть верхнего упорного кольца на наконечник накладок и повернуть замыкатель верхнего упорного кольца к газовой трубке до захода его отгиба в вырез на кольце.
  3. Присоединить ударно-спусковой механизм. Завести вырезы корпуса ударно-спускового механизма за ось перемычки ствольной коробки и прижать ударно-спусковой механизм к ствольной коробке; ввести ось предохранителя в отверстие ствольной коробки; повернуть предохранитель в вертикальное положение, плотно прижать к ствольной коробке и повернуть вниз до захода выступа щитка в нижнюю фиксирующую выемку ствольной коробки.
  4. Присоединить затвор к затворной раме. Вставить затвор цилиндрической частью в канал рамы; повернуть затвор так, чтобы ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед до отказа.
  5. Присоединить затворную раму с затвором. Удерживая затвор в переднем положении, вставить направляющие выступы затворной рамы в вырезы отгибов ствольной коробки, небольшим усилием прижать затворную раму к ствольной коробке и продвинуть вперед.
  6. Присоединить крышку ствольной коробки с возвратным механизмом. Ввести возвратный механизм в канал затворной рамы; сжимая возвратные пружины, вставить выступы на переднем конце крышки в вырезы на нижнем упорном кольце; нажать на задний конец крышки до полного ее прилегания к ствольной коробке; повернуть замыкатель крышки ствольной коробки вперед до постановки его на фиксатор.
  7. Присоединить щеку приклада. Наложить щеку на верхнюю часть приклада застежкой вправо против выреза для нее; надеть петлю на зацеп обоймы и повернуть застежкой вверх.
  8. Присоединить оптический прицел. Совместить пазы на кронштейне прицепа с выступами на левой стене ствольной коробки; продвинуть прицел вперед до отказа и повернуть ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне.

9. Присоединить магазин. Ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя ток, чтобы защелка заскочила за опорный выступ магазина.



Примыкание и отмыкание штык-ножа

1. Примыкание штык-ножа.

Вынуть штык-нож из ножен; надвинуть его пазами на упор основания мушки, а кольцом на пламегаситель до полного закрытия защелки.

2. Отмыкание штык-ножа. Большим пальцем правой руки нажать на защелку, продвинуть штык-нож вперед  и отделить его от винтовки, вложить штык-нож в ножны.



Работа частей и механизмов снайперской винтовки Драгунова (СВД), при заряжании и стрельбе

Положение частей и механизмов до заряжания

Затворная рама с затвором находится в крайнем переднем положении; канал ство­ла открыт затвором. Затвор повернут вокруг продольной оси влево, его боевые высту­пы находятся в вырезах ствольной коробки- затвор заперт. Возвратные пружины имеют наименьшее сжатие.

Газовый поршень и толкатель находятся в крайнем переднем положении. Пружина толкателя- в наименьшем поджатии.

Рычаг автоспуска под действием выступа затворной рамы повернут вперед и вниз и автоспуск выключен.

Курок спущен и упирается в затвор. Ударник под действием курка подан вперед. Боевая пружина находится в наименьшем сжатии; своей петлей она прижимает курок к затвору, длинным концом прижимает хвост шептала к ограничителю, а коротким концом нажимает вниз на хвост автоспуска.

Спусковой крючок под действием пружины отведен вперед. Пружина спускового крючка петлей нажимает на задний конец тяги, и тяга верхней плоскостью с зацепом упирается в перемычку шептала.

Предохранитель находится в крайнем верхнем положении, закрывает вырез в крышке ствольной коробки и ограничивает движение затворной рамы назад; утол­щенная часть оси предохранителя находится под ограничителем щитка и над хвостом шептала и препятствует их вращению (запирает шептало и спусковой крючок). Работа частей и механизмов при заряжании.

При присоединении магазина его зацеп заходит в вырез ствольной коробки, а опорный выступ заскакивает за защелку и магазин удерживается в окне ствольной коробки. Верхний патрон, упираясь снизу в затворную раму, несколько опускает па­троны в магазин, сжимая его пружину.

При постановке предохранителя в положение «ОГОНЬ» открывается вырез для движения рукоятки пере заряжания, освобождается хвост шептала и спусковой крю­чок.

При отводе затворной рамы назад, на длину свободного хода, она, действуя перед­ним скосом ведущего выреза на ведущий выступ затвора, поворачивает затвор вправо, боевые выступы затвора выходят из вырезов ствольной коробки — происходит отпира­ние затвора; выступ затворной рамы освобождает рычаг автоспуска, и шептало авто­спуска под действием короткого конца боевой пружины на хвост автоспуска прижи­мается к плоскости курка.

При дальнейшем отведении затворной рамы вместе с ней отходит назад затвор, открывая канал ствола; возвратные пружины сжимаются; курок под действием высту­па, а затем скоса на пазе затворной рамы поворачивается назад; боевая пружина за­кручивается; боевой взвод курка проходит за зацепы шептала, а шептало автоспуска заскакивает за взвод автоспуска.

Как только нижняя плоскость затворной рамы пройдет окно для магазина, патроны под действием пружины магазина поднимаются в верх до упора верхним патроном в загиб стенки магазина.

Движение затворной рамы с затвором в крайнем заднем положении ограничивает­ся вкладышем крышки ствольной коробки.

При отпускании затворной рамы она вместе с затвором под действием возвратного механизма подается в перед; затвор досылателем выталкивает из магазина верхний патрон, досылает его в патронник и закрывает канал ствола. При подходе затвора к казенному срезу ствола зацеп выбрасывателя заскакивает за закраину гильзы; затвор под действием скоса выступа затвора получает первоначальный поворот, а затем под действием фигурного выреза движущейся в перед затворной рамы на ведущий выступ поворачивается вокруг оси влево; боевые выступы затвора заходят в вырезы стволь­ной коробки, а ведущий выступ затвора заходит в прямой участок фигурного выреза затворной рамы — затвор запирается. При подходе к крайнему переднему положению затворная рама своим выступом поворачивает рычаг автоспуска вперед и вниз, выво­дя шептало автоспуска из-под взвода автоспуска курка; курок под действием боевой пружины поворачивается и становится на боевой взвод.

Патроны в магазине под действием пружины поднимаются кверху до упора верх­ним патроном в затворную раму.

При постановке винтовки на предохранитель щиток закрывает вырез для рукоятки пере заряжания и становится на пути ее движения назад, а утолщенная часть оси ста­новится против хвоста шептала и ограничителя щитка (запирает шептало и спусковой крючок).

Работа частей и механизмов при стрельбе.

Для производства выстрела необходимо снять винтовку с предохранителя и на­жать на спусковой крючок.

При нажатии на хвост спускового крючка он вместе с тягой перемещается назад;

зацеп тяги поворачивает шептало и расцепляет его с боевым взводом курка. Курок под действием боевой пружины поворачивается на своей оси и энергично наносит удар по ударнику. Происходит выстрел.

Пуля под действием пороховых газов движется по каналу ствола; как только она минует газоотводное отверстие, часть газов устремляется через это отверстие в газо­вую камеру и давит на газовый поршень, а последний — на толкатель.

Толкатель, сжимая свою пружину, ударяет в переднюю площадку затворной рамы и отбрасывает затворную раму с затвором назад. Отходя назад, затворная рама пе­редним скосом фигурного выреза поворачивает затвор вокруг продольной оси, и его боевые выступы выходят из вырезов ствольной коробки — происходит отпирание за­твора и открыванис канала ствола; выступ затворной рамы освобождает рычаг авто­спуска, и шептало автоспуска прижимается к плоскости курка. К этому времени пуля вылетает из канала ствола.

Газовый поршень с толкателем движутся назад, сжимая пружину толкателя, до упора венчика толкателя в прицельную колодку. В дальнейшем сжатая пружина тол­кателя досылает толкатель и газовый поршень вперед до упора головки поршня в то­рец газовой трубки.

Затворная рама с затвором по инерции продолжает движение назад; гильза, удер­живаемая зацепом выбрасывателя, наталкивается на отражательный выступ стволь­ной коробки выбрасывается наружу.

Курок в конце поворота ударяет по передней части тяги спускового крючка, опус­кает ее вниз и разобщает с шепталом, а затем становится на взвод автоспуска. Шепта­ло под действием длинного конца боевой пружины становится в первоначальное по­ложение — против боевого взвода курка.

Для производства следующего выстрела необходимо отпустить спусковой крючок и снова нажать на него. Когда спусковой крючок будет отпущен, он под действием пружины спускового крючка вместе с тягой продвинется вперед и зацеп тяги заскочит за перемычку шептала, а при нажатии спусковой крючок шептало выйдет из зацепле­ния с боевым взводом курка и освободит курок — произойдет очередной выстрел.

После выстрела последним патроном, находящимся в магазине, подаватель мага­зина, поднимаясь вверх, своим выступом действует на остонов затвора и выдвигает его из гнезда ствольной коробки, сжимая пружину остонова.

При движении затворной рамы вперед досылатель затвора упирается в остонов за­твора и затворная рама останавливается в этом положении, указывая тем самым на израсходование всех патронов в магазине. При отделении магазина от винтовки за­творная рама остается на остонове затвора, так как пружина остонова затвора не мо­жет опустить остонов, прижатый затвором. Чтобы остонов затвора опустился в свое гнездо, необходимо отвести затворную раму назад, и отпустить ее.



Возможные задержки и неисправности, возникающие при стрельбе, и способы их устранения

Возникшую при стрельбе задержку следует устранять пере заряжанием, для чего энергично отвести затворную раму за рукоятку назад, отпустить ее и продолжать стрельбу. Если задержка не устранена, то необходимо выяснить причину ее воз­никновения и устранить задержку, как указано ниже.

Задержка и их характери­стика

Неподача патрона. Затвор в переднем положении , но выстрела не произошло — в патроннике нет патрона.

Утыканные патрона. Патрон пулей уткнулся в казенный срез ствола, подвижные части остались в среднем положении.

Причины задержки

1.Загрязнения или неис­правность магазина.

2.Неисправность защелки магазина.

3.Погнутость загибов боковых стенок магазина.

Способы устранения

Перезарядить винтовку и продолжать стрельбу. При повторении задержки заменить магазин. При неисправности защелки магазина отправить винтовку в ремонтную мастерскую.

Удерживая рукоятку пере­заряжания, удалить уткнувшийся патрон и продолжать стрельбу. При повторении задержки заменить магазин.

 Задержка и их характеристикаПричины задержкиСпосооы устранения
Осечка.



Затвор в перед­нем положении, патрон в патроннике, курок спущен — выстрела не произошло.

I. Неисправность патрона.





2. Неисправность ударника или ударно-спускового механизма; загрязнение или застывание смазки.

Перезарядить винтовку и продолжать стрельбу.





При повторении задержки осмотреть и прочистить ударник и ударно-спусковой механизм; при их поломке или износе винтовку отправить в мастерскую.

Неизвлечение гильзы.



Гильза в патроннике, очередной патрон уткнулся в нее пулей, подвижные части остановились в среднем положении.

1. Грязный патрон или загрязнение патронника.













2. Загрязнение или неисправность выбрасывателя или его пружины.

Отвести рукоятку перезаряжания назад и, удерживая ее в заднем положении, отделить магазин и извлечь уткнувшийся патрон.



Извлечь затвором или шомполом гильзу из патронника. Продолжать стрельбу.

При повторении задержки прочистить патронник.



Осмотреть и очистить от грязи выбрасыватель и продолжать стрельбу.

При неисправности выбрасывателя винтовку отправить в ремонтную мастерскую.

Прихват или не отражение гильзы. Гильза не выброшена из ствольной коробки, а осталась в ней впереди затвора или дослана затвором обратно в патронник.1 .Загрязнение трущихся частей, газовых путей или патронника.











2. Загрязнение или неисправность выбрасывателя.

Отвести рукоятку перезаряжания назад, выбросить гильзу и продолжать стрельбу.



При повторении задержки прочистить газовые пути, трущиеся части и патронник; трущиеся части смазать.



При неисправности выбрасывателя винтовку отправить в ремонтную мастерскую.





Руководство по 7,62мм снайперской винтовке Драгунова (СВД)



Пневматическая винтовка СВД (Драгунова): характеристики, модификации, цены

Пневматические винтовки находят широкое применение в нашей жизни. Это и спортивные соревнования, и игровые сражения, и охота. Они намного менее травматичные, чем боевые, поскольку для выстрела используют не настоящие боевые, а пластиковые пули или шарики. Кроме того, эти орудия влаго- и морозоустойчивы и имеют более короткий цикл перезарядки.

Виды механизмов, применяющихся в пневматической винтовке

Чаще всего в пневматическом оружии для страйкбола используются такие механизмы:

  • Пневмоэлектрический: под действием электрического разряда в сжатой газовой среде происходит горение металла. Это создает импульс для выстрела пули.
  • Пружинно-поршневой. Массивный поршень приводится в действие за счет увеличения давления воздуха, которое дает энергия сжатой пружины. Пружинно-поршневые винтовки выпускаются как с нарезным стволом, который перезаряжается способом перелома, так и с неподвижным стволом, который взводится специальным рычагом.
Все о популярной модели пневматической винтовки Хатсан 125 TH. Особенности ее использования и области применения: охота, плинк, спорт, для развлечения.

Мишени для соревнований и для развлекательной стрельбы. Здесь можно узнать как правильно их сделать своими руками с помощью принтера и А4.

Отличия винтовок для страйкбола

Оружие, использующееся для игры в страйкбол, обладает характерными особенностями. Перечислим их:

  1. Страйкбольная винтовка поражает цели небольшими шариками из пластика. Скорость выстрела при этом может достигать 200 м/сек.
  2. Электропневматические орудия для страйкбола обладают практически 100% фотографической идентичностью с настоящими боевым оружием.
  3. Для проведения игры на большой открытой местности предпочтительны штурмовые и снайперские винтовки, например, СВД.
  4. Приобретение страйкбольной винтовки не сопряжено с долгой процедурой получения разрешения и лицензии. Поскольку официально оно вообще не считается оружием.
  5. Орудия для страйкбола имеют средний уровень прицельности и ограниченное количество шариков.
  6. Модели среднего и высокого ценового сегмента оснащены системой Хоп-ап, повышающей точность прицела.
  7. В пружинно-поршневом страйкбольном оружии взводить затвор нужно каждый раз перед выстрелом, чтобы привести в движение пружину и дослать шарик в ствол.

Видео-обзор винтовки СВД King Arms для страйкбола:

Сравнительный анализ производителей винтовок СВД

Пневматическая винтовка СВД представляет собой копию легендарной снайперской винтовки Драгунова, адаптированную под пневматику.

Перед приобретением той или иной модели винтовки целесообразно изучить ассортимент моделей, который предлагает нам рынок пневматического оружия.

Технические характеристики пневматических винтовок Драгунова различных марок

Параметр/марка оружияCYMA SVD CM057King Arms Dragunov SVD Rifle AEG (120936)ASG SVD-SA&K SVD Spring Rifle
Страна-производительКитайТайваньКитайКитай
Скорость выстрела, м/с130-14013195130
Калибр, мм7.62687.62
Вес, г3100317535002690
Емкость магазина, шаров12020020060
Источник энергииЭлектро-пневматическийПружинно-поршневойПружинно-поршневойПружинно-поршневой полуавтоматический, газоотвод
Размер, смДлина в разложенном виде – 1090, со сложенным прикладом — 838Общая длина 1210Общая длина 1100, длина ствола 550Общая длина 1200
МатериалКорпус из металла, приклад и цевье — пластикМеталлЛоже из пластикаКорпус металлический, цевье и приклад пластиковые
Мощность, Дж0. 51.40.90.5
Тип пульПластиковые шарикиПластиковые шарики весомПластиковые шарикиПластиковые шарики
Тип спускаРегулируемыйНе регулируемыйНе регулируемыйНе регулируемый
Тип предохранителяавтоматическийручнойручнойручной
Прицельные приспособления, дополнительная комплектацияРегулируемый Хоп-ап.Регулируемый целикРегулируемый Хоп-апРегулируемый хоп-ап
Средняя цена, р130001050084005000
Базовая комплектацияВинтовка, аккумулятор, бункерный магазин, шомпол, зарядное устройство, шарыВинтовка, магазин, шомполВинтовка, инструкция, магазинпривод, инструкция, магазин

CYMA CM057 СИД 3к

Внешний вид пневматической винтовки Драгунова SVD CYMA

Все габариты данной винтовки идентичны оригиналу. Оружие укомплектовано переключателем огня, имеющим 2 положения (полуавтомат и предохранитель) и съемной накладкой под щеку. Особенностью данной модели является расположение аккумулятора в цевье.

Преимущества

  • Удобно расположенный центр тяжести, маневренность и ухватливость.
  • Компактный размер как в сложенном, так и в раскрытом виде.
  • Идеальная длина стволика для используемой ЦПГ.
  • Надежный механизм СВД RS.

King Arms Dragunov SVD Rifle AEG (120936)

Как выглядит пневматическая винтовка SVD Rifle AEG

Данная пневматическая копия СВД произведена из качественного пластика и металла. Специально для удобства игры в страйкбол оружие снабжено системой AEG для нагнетания нужного давления воздуха. На винтовке закреплено специальное электромеханическое устройство, содержащее аккумулятор, насос и подающее приспособление. При срабатывании спускового крючка оно одновременно создает давление для выстрела и подает шарик.

Стрельба производится одиночными выстрелами. Параметры модели King Arms Dragunov SVD Rifle AEG позволяют поражать цели с высокой точностью на отдалении до 50 м.

Также в модели предусмотрена возможность модернизации базового комплекта дополнительной оптикой, которая крепится к стволу по принципу «ласточкиного хвоста».

Высокие результаты, которые показывает данное орудие, делают его востребованным широким кругом людей. Среди них историки-любители, участвующие в реконструкции военных действий времен Второй Мировой войны, участники непрофессиональных спортивных соревнований и охотники, которые успешно охотятся с ее помощью на птиц и крупных грызунов.

ASG SVD-S

Обзор пневматической винтовки SVD-S

Эта модель повторяет винтовку СВД, которая в 1990 г. была модернизирована в СВДС (снайперская винтовка Драгунова складная). Пистолетная рукоять и вытянутый приклад дают возможность с легкостью двигаться по полю для игры, без труда удерживая компактное орудие в руках.

Плюсы

  • Регулируемый хоп-ап.
  • Возможность доустановки прицела.
  • Емкий магазин.
Все особенности пневматической винтовки Атаман. Какие есть модификации и калибры данной винтовки, разборка и замена пружины. Выбор оптического прицела для данной винтовки.

Выбираем пневматическую винтовку для охоты в этой статье. Сравнение нескольких моделей винтовок с разными калибрами и типами системы.

A&K SVD Spring Rifle

Пневматическая винтовка Драгунова SVD Spring Rifle

Благодаря высочайшему качеству сборки орудия и отсутствия каких-либо люфтов между деталями из металла создается полное ощущение работы с настоящим боевым оружием.

Металлический прицел идентичен тому, что используется в модели АК47. Имеется прицельная планка с V-подобным профилем, имеющим калибровочные деления, рассчитанные до 1200 м с интервалом в 10 м.

Цевье и приклад сделаны из ударопрочного пластика. Крышка затвора, корпус, ствол, и прицел – металлические. Поршень взводится в ручном режиме при помощи язычка шторки затвора.

Возможна эффективная модернизация винтовки путем замены пружины на более мощную и использования стволика меньшего размера.

Кроме того, можно увеличить скорость выстрела до 155 м\с и облегчить передергивание затвора данной модели путем докомплектации ее поршнем Conversion Kit, содержащим CO2-клапан.

Каждая модель имеет свои достоинства и характерные черты. Тщательно изучив их и сравнив между собой, можно сделать выбор в пользу той пневматической винтовки, параметры которой подходят вам больше всего. Так, если стоит цель купить бюджетный вариант неплохого качества, то имеет смысл рассмотреть модель ASG SVD-S, преимуществами которой является складной механизм, возможность комплектации точным прицелом и регулируемый Хоп-ап. Если же качество для вас значит больше, чем цена, то смело выбирайте орудие марки CYMA SVD CM057. Эта мощная электропневматическая винтовка, которая отсутствует в калибре 4,5 мм, но богатой базовой комплектацией с лихвой окупает затраченные на ее приобретение средства.

Почему продажи упали более чем на 86% за 13 лет

Продажи DVD снижались более десяти лет, но множество новых потоковых сервисов и изменение того, как потребители смотрят фильмы и телешоу, могут стать последним похоронным звоном для технологии.

То же самое можно сказать и о дисках Blu-Ray.

На пике продаж DVD достигали 16,3 миллиарда долларов и составляли 64% рынка домашнего видео в США. Это был 2005 год. В наши дни продажи DVD составляют менее 10% от общего объема рынка, а общий объем продаж достигает 2 долларов.2 миллиарда в 2018 году.

Диски Blu-Ray, которые всегда были немного дороже, чем DVD, были выпущены в 2006 году. В лучшем случае продажи Blu-Ray достигли 2,37 миллиарда долларов в 2013 году, а затем упали до 1,8 миллиарда долларов в 2018 году. Вероятно, что Продажи Blu-Ray частично повлияли на снижение продаж DVD, но тот факт, что продажи DVD по-прежнему опережают продажи Blu-Ray, показывает, что это не настоящий виновник.

Вместо этого, сочетание Великой рецессии, роста числа клиентов, покупающих копии фильмов по запросу и цифровые копии, и запуск потоковых сервисов привели к тому, что продажи DVD упали более чем на 86% за последние 13 лет.

И этот спад может усугубиться по мере выхода на рынок новых потоковых сервисов. Disney+, Peacock и HBO Max появятся в следующем году. Apple TV+ вышел 1 ноября, а Disney+ — во вторник.

В преддверии экономического спада произошел бум продаж DVD. Между 2001 и 2005 годами потребители отказались от VHS и скупали не только новые фильмы по мере их выхода, но и старые фильмы, которые выпускались на DVD.

Однако, как только клиенты купили DVD-версии этих фильмов из библиотеки, их расходы на DVD начали уменьшаться.Таким образом, после того, как в 2005 году продажи DVD достигли максимума в 16,3 миллиарда долларов, в 2006 году произошло падение на 3%. Но в 2007 году продажи DVD фактически выросли примерно на полпроцента.

Настоящим переломным моментом стала Великая рецессия. С 2007 по 2008 год продажи DVD упали на 26%, упав до 11,6 млрд долларов с 15,7 млрд долларов. Брюс Нэш, основатель и президент Nash Information Services, сказал, что потребители перестали тратить деньги на DVD, поскольку их располагаемый доход сократился, что положило начало упадку индустрии DVD.

У.За тот же период рынок домашнего видео в ЮАР также упал. Достигнув максимума в 25,2 миллиарда долларов в 2005 году, к концу 2008 года общий объем продаж DVD, Blu-Ray, видео по запросу и цифрового контента упал на 28% до 17,9 миллиарда долларов.

Снижение продаж DVD усугубилось в те годы, когда экономика восстановилась из-за роста популярности видео по запросу — проката и покупки фильмов по подписке на кабельное телевидение — и начала расти популярность цифровых загрузок.

Потребители могли брать фильмы напрокат всего за 99 центов и сразу покупать фильм примерно за 10 долларов.Для сравнения, цены на DVD составляли около 20 долларов, а на Blu-Ray — ближе к 25 долларам. Многие перешли на цифровую пленку во время экономического спада, потому что это был более дешевый вариант.

«Мы увидели, что цифровой рынок очень отличается от физического рынка», — сказал Майкл Смит, профессор информационных технологий и маркетинга в колледже Хайнца и школе бизнеса Теппера. «И когда кто-то переходит с физического рынка на цифровой, он переходит на все платформы. Перейдя на цифровой формат, он уже не возвращается к DVD.»

И по мере того, как клиенты переходили на цифру, на сцену также вышли потоковые сервисы. (Данные о модели обслуживания по подписке доступны только начиная с 2011 г.)

«Большой фундаментальный сдвиг здесь заключается в том, вы хотите посмотреть, и, возможно, вы пропустили его в кинотеатрах 10–15 лет назад, вы можете купить DVD или взять его напрокат в Blockbuster», — сказал Нэш. «Теперь у меня есть HBO, и [фильм] будет на HBO через пару месяцев. Не стоит покупать DVD, чтобы посмотреть его.Я просто подожду немного».

С 2011 года продажи таких платформ, как Netflix, Hulu и HBO, выросли на 1231% до 12,9 млрд долларов. Тем временем продажи DVD продолжали снижаться, упав более чем на 67% в период с 2011 по 2018 год.

С помощью стриминговых сервисов оживился и рынок домашнего видео. В 2018 году рынок США достиг 23,2 млрд долларов.

Что такое DVD и как он работает?

Бенджамин Бриттон, адъюнкт-профессор и художник-электронщик Университета Цинциннати, дает следующее объяснение:

Изображение: SONY DISC MANUFACTURING

DVD против компакт-дисков. Цифровые универсальные диски (DVD) могут хранить больше информации, чем компакт-диски (CD), поскольку они имеют меньшие ямки, расположенные ближе друг к другу. Именно рисунок этих ямок, выжженных на поверхности диска, кодирует 1 и 0, которые игрок переводит в звук и/или изображения.

Технологические инструменты могут показаться запутанным супом из алфавита. Такие термины, как ZIP, CD или DVD, обычно используются для описания средств, доступных для хранения и обмена информацией, от текста до аудио и полнометражных фильмов.Из всех них DVD, что означает цифровой универсальный диск, должен стать самым популярным и надежным средством для хранения данных, особенно высококачественного цифрового видео. В настоящее время DVD-диски быстро проникают в американские дома как современный вариант развлечения для просмотра голливудских фильмов.

Прежде чем углубляться в механизм работы DVD, было бы лучше объяснить почему. Другими словами, почему промышленность заменяет предыдущие стандарты единиц хранения, включая компакт-диски (сокращение от компакт-диска)? Проще говоря, емкость DVD намного больше.Таким образом, DVD имеет такое значение для видео и других отраслей, как компакт-диск. Высококачественное цифровое видео просто никогда не поместится на компакт-диск. Он даже не может удобно разместиться на жестком диске компьютера.

Действительно, для высококачественного цифрового видео требуется до 100 мегабайт (МБ) пространства данных каждые минут, в зависимости от степени используемого сжатия. MPEG2, формат, обычно используемый для воспроизведения видео на компьютере, сжимает одну минуту видеоданных примерно до 30 МБ.Таким образом, для двухминутного видео требуется 60 МБ, а для двухчасового фильма — 3600 МБ. Сравните это с максимальным объемом памяти компакт-диска, который составляет около 640 МБ.

Кодирование данных на DVD может показаться черной магией, но на самом деле это не так уж сильно отличается от кодирования данных на видеопленку. Видеокассета хранит и воспроизводит информацию, основанную на физическом размещении и расположении частиц оксида железа на материале ленты. Точно так же DVD хранит и воспроизводит информацию на основе определенного «точечного рисунка» на его поверхности.Очень точный лазер выжигает эти точки — на самом деле невероятно маленькие ямки — на мастер-DVD. Именно малый размер точек обеспечивает вместительную емкость DVD.

Фактически, скажем, у меня есть проект виртуальной реальности размером 75 МБ на диске. Если я хочу опубликовать свой проект или выставить его в музеях по всей стране, мне понадобится надежное средство для просмотра. Таким образом, мне необходимо разместить его на DVD, и не на одном DVD, а на тысячах для распространения.

Итак, я делаю один DVD дома, а затем отношу свой диск в копировальный центр, такой как Panasonic, CinRam, Nimbus или Diner. Неудивительно, что большинство поставщиков услуг оптической индустрии расположены на Западном побережье. Но есть и районные дома. Они передают информацию с моего диска с помощью программных алгоритмов тому, что называется записывающим устройством, которое направляет лазер, который маркирует DVD со стеклянной крышкой рисунком данных из точек, которые различаются в зависимости от расстояния между ними, а также яркости и темноты.Интервал и изменение яркости и темноты точек — это то, что делает данные читаемыми на компьютере или на DVD-плеере телевизора точно так же, как разнообразие форм и интервалов между этими буквами и словами позволяет вам читать это объяснение.

Затем делается фотография этого мастер-диска DVD и из этой фотографии делается гравировка. В свою очередь травление используется для создания металлического штампа. Допустим, я хочу сделать 1000 DVD-версий моих иллюстраций виртуальной реальности или 2 миллиона DVD-копий моего последнего голливудского фильма. Компания по тиражированию просто использует металлический штамп, чтобы отпечатать рисунок на пластиковом покрытии всех этих DVD-дисков.

Изображение: УНИВЕРСИТЕТ АЛЯСКИ

ЯМА ДАННЫХ. Одна ямка аудио компакт-диска, показанная на этой сканирующей электронной микрофотографии, шире, чем ямка DVD. Меньшие ямы позволяют хранить больше информации на DVD.

То, что большинство людей находит в местном прокате фильмов или в видеомагазине, называется DVD-5.Он назван так потому, что хранит почти пять гигабайт (ГБ) информации. Есть также DVD-9 и DVD-18. DVD-9 имеет двойную емкость по сравнению с DVD-5, потому что это, по сути, два диска, помещенных один поверх другого. Лазер, который «считывает» информацию, сначала интерпретирует данные на верхнем диске, а затем меняет угол, чтобы перевести данные на второй. DVD-18 работает так же, за исключением того, что оба диска двусторонние. Вместо того, чтобы просто считывать информацию с одной стороны, лазер считывает обе стороны, что-то вроде наших старых виниловых пластинок.

Два заключительных замечания о том, почему Голливуд обращается к DVD в качестве предпочтительного носителя для выпуска своей продукции: Первые DVD более долговечны, чем стандартная кассета VHS. Если вы занимаетесь прокатом фильмов, это означает более долгосрочную прибыль, поскольку вам не придется платить за замену версий после нескольких просмотров. (Дополнительное преимущество заключается в том, что местной франшизе не придется беспокоиться о том, будете ли вы перематывать запись назад или нет.) » и воспроизводить пиратские копии фильмов на DVD — проблема, от которой страдает голливудский видеорынок за границей.

Дополнительная информация о DVD предоставлена ​​Сильвией Моутс, Сяо Тан и Виктором Маккрари из Национального института стандартов и технологий (NIST):

Изображение: УНИВЕРСИТЕТ АЛЯСКИ

ШТАМПОВКА ДЛЯ КОМПАКТ-ДИСКА. На этой микрофотографии показан коммерческий штамп, в который производители компакт-дисков впрыскивают расплавленный поликарбонатный пластик для формирования ямок и площадок отдельного диска.

DVD (цифровой видеодиск) — технология, основанная на оптическом хранении данных, аналогичная компакт-диску (CD).Хранение оптических данных — это метод хранения цифровой информации (единиц и нулей) с использованием света для считывания информации. Аналоговая информация преобразуется в цифровую информацию, которая затем кодируется на диске от внутреннего края к краю. Цифровые данные кодируются с помощью ям на записывающем слое диска. Кодирование выполняется с использованием метода, называемого EFM, модуляция от восьми до четырнадцати, на компакт-дисках и EFMPlus, модуляция от восьми до шестнадцати, на DVD.

Ямы и разделители между ними, называемые площадками, различаются по длине для представления цифровой информации, хранящейся на диске.Ямы расположены в виде дорожки, которая образует спиральный узор на записывающем слое диска. Диск вращается по кругу внутри проигрывателя, а лазер оптической головки медленно движется наружу и остается сфокусированным на ямах. Лазерный луч отражается обратно к детектору, когда попадает на землю, и рассеивается от детектора ямами. Переход между ямой и площадкой соответствует «1» в цифровом битовом потоке.

DVD может хранить более двух часов видео на одном слое диска.По сравнению с 74 минутами данных, которые может хранить компакт-диск, эта емкость представляет собой значительное улучшение. (Семидесяти четырех минут как раз достаточно, чтобы вместить Девятую симфонию Бетховена на весь компакт-диск.) Самые маленькие ямки на DVD имеют ширину около 0,4 микрона (0,0001575 дюймов), тогда как минимальная ширина ямок на компакт-диске составляет 0,83 микрона. Ямы расположены в дорожках (называемых шагом дорожек), которые на DVD (0,74 микрона) расположены намного ближе, чем на компакт-диске (1,6 микрона). При такой конструкции однослойный односторонний DVD может вместить 4 диска.7 ГБ против 650 МБ, которые можно уместить на одном компакт-диске.

Изображение: УНИВЕРСИТЕТ АЛЯСКИ

ШАГ ПУТИ. Выемки, выжженные на записываемом компакт-диске, показанные на сканирующей электронной микрофотографии выше, имеют более грубые края по сравнению с выемками на компакт-дисках с коммерческими штампами.

Меньший размер ямы на DVD означает, что лазерный луч, используемый в проигрывателе DVD, должен иметь более короткую длину волны, чем в проигрывателе компакт-дисков.Но это требование допускает двойную совместимость: DVD-плееры предназначены для воспроизведения как DVD-дисков, так и компакт-дисков. К сожалению, эта совместимость обратная, поэтому проигрыватели компакт-дисков не будут воспроизводить DVD.

При таких малых площадях ям количество возможных ошибок при чтении диска безгранично. В результате быстро развивались хранилища с исправлением ошибок. В технологии компакт-дисков на диске используется кодирование с исправлением ошибок (ECC) как средство исправления проблем при их возникновении. Алгоритмы ECC настроены на обнаружение и полное исправление ошибок в данных. Этот же метод используется для исправления ошибок в технологии DVD.

Большее количество информации, хранящейся на DVD-видео, в основном связано с меньшим размером ямы и более узким интервалом между дорожками, но в игру вступает еще один фактор, а именно сжатие. Группа экспертов по движущимся изображениям разработала усовершенствованный алгоритм сжатия видео, называемый MPEG2. Эта разработка основана на временном сжатии, которое сравнивает каждый кадр видео со следующим кадром и сохраняет только изменения в сцене.Он сохраняет один кадр в задержке, чтобы постоянно отображать фон сцены и иметь больше места для хранения изменений в сцене. MPEG2 также использует дискретное косинусное преобразование, которое берет изображения и определяет их частоту, а затем сжимает любые повторяющиеся частоты.

Сжатие видео дает больше места для хранения дополнительных параметров просмотра, что делает DVD таким невероятным достижением в технологии. DVD-видео, обеспечивающее полное впечатление от кинотеатра, поставляется с объемным звуком Dolby Digital (AC-3) [Dolby Digital (AC-3) является торговой маркой Dolby Laboratories Licensing Corporation]. Другие опции включают выбор широкоформатного (16:9) или полноэкранного (4:3) просмотра, звуковых дорожек на разных языках и просмотра с субтитрами. DVD-видео также может позволить зрителю выбрать рейтинг, R или PG, благодаря предварительно запрограммированным нарезкам сцен на самом диске. Зрители также могут посмотреть неразрезанную версию фильма или просмотреть дубли из оригинала. Все эти варианты можно выбрать в начале фильма. Затем DVD плавно переходит от одной сцены к другой в порядке, выбранном зрителем.Режиссер и продюсер решают количество и тип доступных опций, поэтому каждый отдельный DVD может иметь некоторые, все или ни одной из этих опций.

Другим большим улучшением видеохранилища DVD является его разрешение в 525 строк, которое намного превышает разрешение, предлагаемое лазерными дисками, и почти вдвое превышает разрешение стандартной видеокассеты VHS. Это разрешение зависит от возможностей используемого телевизионного монитора, но монитор не обязательно должен иметь высокое разрешение, чтобы зритель мог пользоваться преимуществами DVD. Еще одним преимуществом является то, что к DVD-диску не прикасаются физически, пока он вращается в проигрывателе, поэтому нет износа или потери точности воспроизведения с течением времени. Напротив, видеокассеты затрагивают механизм воспроизведения и в конечном итоге ломаются, ухудшая качество изображения.

Тем не менее, DVD и CD не являются непроницаемыми. Поскольку данные хранятся по спирали, пользователям следует избегать стирания диска круговыми движениями; при очистке диска протирайте его изнутри в радиальном направлении к краю.По сравнению с видеолентами, долговечность и удобство хранения DVD делают их гораздо более разумным и удобным для пользователя носителем.

Что такое региональные коды DVD?

Многие коммерческие DVD-фильмы содержат региональное кодирование для предотвращения воспроизведения диска в географической области, отличной от той, в которой он был выпущен. DVD-фильмы, выпущенные в одном регионе, могут воспроизводиться только на DVD-проигрывателях, изготовленных для этого же региона. Это сделано потому, что многие студии и компании, занимающиеся домашним видео, хотят контролировать, как и когда названия DVD экспортируются в другие страны.Однако некоторые DVD-фильмы не имеют региональной кодировки и будут воспроизводиться на любом проигрывателе в любом регионе.

На проигрывателе DVD отображается сообщение об ошибке ОШИБКА: воспроизведение этого диска запрещено ограничениями области. будет отображаться при попытке воспроизвести диск с региональным кодом на проигрывателе DVD, закодированном для воспроизведения дисков из другого региона. Например, если вы попытаетесь воспроизвести диск, изготовленный для выпуска в Китае (регион 6), на DVD-проигрывателе Sony®, предназначенном для воспроизведения дисков в США (регион 1), вы получите это сообщение об ошибке.

ВАЖНО. Некоторые устройства, например некоторые компьютерные DVD-приводы, можно модифицировать (с определенными ограничениями) для воспроизведения дисков из регионов, отличных от тех, для которых они изначально были разработаны. Для получения информации о том, можно ли модифицировать ваше DVD-устройство, и если да, то как выполнить эту модификацию, обратитесь к техническим характеристикам устройства и руководству пользователя. Инструкции размещены на странице поддержки вашей модели.

ПРИМЕЧАНИЕ. Если ваш проигрыватель внезапно начинает отображать ошибку кода региона при попытке воспроизведения дисков из соответствующего региона, возможно, требуется обслуживание.&nbspПерейти к разделу «Ремонт продукта».&nbsp

Продажа многозонных дисков не является обычной практикой. Однако некоторые DVD-фильмы не имеют региональной кодировки и будут воспроизводиться на любом проигрывателе, независимо от региона, в котором они были проданы. Эти диски могут быть помечены как «Регион 0» или «Все». Многие диски, созданные с помощью программного обеспечения для захвата домашнего видео, имеют код региона 0 и должны воспроизводиться на вашем DVD-проигрывателе.

DVD-плееры Sony

, продаваемые в США, закодированы для воспроизведения DVD-дисков региона 1. Они также будут воспроизводить диски с пометкой «Регион 0» или «Все».Невозможно переопределить код региона.

Это коды регионов DVD:

  • Регион 1 — Канада, США и территории США.
  • Регион 2 — Япония, Европа, Южная Африка, Ближний Восток (включая Египет) и Гренландия.
  • Регион 3 — Юго-Восточная Азия и Восточная Азия (включая Гонконг).
  • Регион 4 — Австралия, Новая Зеландия, острова Тихого океана, Центральная Америка, Мексика, Южная Америка и Карибский бассейн.
  • Регион 5 — Восточная Европа, Россия, Индийский субконтинент, Африка, Северная Корея и Монголия.
  • Регион 6 — Китай.
  • Район 7 — зарезервирован для неуказанного специального использования.
  • Район 8. Специальные международные места для воздушных и морских путешествий.

Региональный номер вашего диска или проигрывателя можно определить по маленькому стандартному значку земного шара с наложенным на него региональным номером. Если диск воспроизводится более чем в одном регионе, он будет иметь более одного номера на земном шаре. Если диск не имеет региональной кодировки, будет указано 0 или ВСЕ для всех регионов.



Статья по теме:

Как устранить проблемы с воспроизведением дисков на DVD-плеере.

Декомпозиция по сингулярным значениям (SVD) в Python

Матричная декомпозиция с помощью декомпозиции по сингулярным значениям (SVD) — один из широко используемых методов уменьшения размерности. Например, анализ основных компонентов часто использует SVD для вычисления основных компонентов.

В этом посте мы рассмотрим пример выполнения SVD в Python. Мы будем использовать данные gapminder в широкой форме, чтобы провести анализ SVD и использовать linalg NumPy.свд делать свд.

Давайте загрузим необходимые пакеты.

импортировать панд как pd
импортировать numpy как np
импортировать matplotlib.pyplot как plt
импортировать Seaborn как sns


Для применения SVD будем использовать данные gapminder. Мы загрузим данные gapminder с веб-сайта Carpentries.

data_url = "https://goo.gl/ioc2Td"
зазор = pd.read_csv (data_url)
печать (gapminder.head (3))


  континент страна gdpPercap_1952 gdpPercap_1957 gdpPercap_1962 \
0 Африка Алжир 2449.в')]
lifeExp.head()

  континент страна lifeExp_1952 lifeExp_1957 lifeExp_1962 lifeExp_1967 \
0 Африка Алжир 43,077 45,685 48,303 51,407
1 Африка Ангола 30,015 31,999 34,000 35,985
2 Африка Бенин 38 223 40 358 42 618 44 885



А пока давайте также отфильтруем данные, чтобы они содержали страны Африки и Европы.

>lifeExp_AE = LifeExp[жизньExp.в')]
lifeExp_meta.head()

  континент страна
0 Африка Алжир
1 Африка Ангола
2 Африка Бенин
3 Африка Ботсвана
4 Африка Буркина-Фасо


И опустим столбцы страны и континента. Теперь кадр данных содержит значения ожидаемой продолжительности жизни для каждого года.

lifeExp_AE = lifeExp_AE.drop (столбцы = ['континент', 'страна'])
lifeExp_AE.head(n=3)

   lifeExp_1952 lifeExp_1957 lifeExp_1962 lifeExp_1967 lifeExp_1972 \
0 43. 077 45.685 48.303 51.407 54.518
1 30.015 31.999 34.000 35.985 37.928
2 38,223 40,358 42,618 44,885 47,014



Перед тем, как мы на самом деле выполним SVD для нашего набора данных, давайте подразумеваем центрирование и масштабирование, чтобы каждый столбец наших данных был в одном масштабе.

lifeExp_AE_scaled = (lifeExp_AE-lifeExp_AE.mean())/lifeExp_AE.std()
печать (lifeExp_AE_scaled.head (n = 3))


   lifeExp_1952 lifeExp_1957 lifeExp_1962 lifeExp_1967 lifeExp_1972 \
0 -0.394065 -0,362388 -0,318266 -0,220089 -0,116843
1 -1,364384 -1,377154 -1,391081 -1,408750 -1,438966
2 -0,754648 -0,757365 -0,744677 -0,722776 -0,714866


Теперь все готово для выполнения SVD по данным об ожидаемой продолжительности жизни с двух континентов. Мы используем функцию svd модуля NumPy linalg для выполнения SVD. В дополнение к масштабированным данным мы также указываем «full_matrices = True», чтобы получить все сингулярные векторы.

u, s, v = np.linalg.svd(lifeExp_AE_scaled, full_matrices=True)


На выходе SVD три матрицы: u , s и v . Матрицы u и v — сингулярные векторы, а s — сингулярные числа. Мы можем изучить размеры каждого с помощью функции формы.

>печать(u.форма)
(82, 82)
>печать(s.shape)
(12,)
>печать(v.форма)
(12, 12)


Сингулярные значения помогают нам вычислить дисперсию, объясняемую каждым сингулярным вектором.Мы можем визуализировать процентную дисперсию, объясненную каждым единичным вектором или ПК, чтобы понять структуру данных

.
var_explained = np.round (s ** 2/np.sum (s ** 2), десятичные знаки = 3)
var_explained

sns.barplot(x=list(диапазон(1,len(var_explained)+1)),
            y=var_explained, color="limegreen")
plt.xlabel('SV', размер шрифта=16)
plt.ylabel('Объяснение процентной дисперсии', fontsize=16)
plt. savefig('svd_scree_plot.png',dpi=100)


Вот график осыпи, показывающий процент дисперсии, объясняемый каждым сингулярным вектором.Мы видим, что первый вектор объясняет большую часть вариаций данных.

SVD Scree Plot

Давайте создадим фрейм данных, содержащий первые два сингулярных вектора (PC) и метаданные для данных.

labels= ['SV'+str(i) для i в диапазоне (1,3)]
svd_df = pd.DataFrame(u[:,0:2], index=lifeExp_meta["континент"].tolist(), столбцы=метки)
svd_df=svd_df.reset_index()
svd_df.rename(columns={'index':'Continent'}, inplace=True)
svd_df.head()

Континент SV1 SV2
0 Африка 0.014940 -0,212346
1 Африка -0,172656 0,046238
2 Африка -0,075906 -0,045773
3 Африка -0,021360 0,189510
4 Африка -0,111868 -0,052854


Мы можем использовать фрейм данных, чтобы построить график PCA с первым вектором по оси x и вторым по оси y. И мы также раскрасим точки данных на основе переменной континента. Мы используем диаграмму рассеяния Seaborn, чтобы построить график с палитрой для указания цветов.

# указать цвета для каждого континента
color_dict = dict({'Африка':'Черный',
                   'Европа': 'Красный'})
# Точечная диаграмма: SV1 и SV2
сонс.диаграмма рассеяния (x = "SV1", y = "SV2", оттенок = "Континент",
                палитра = color_dict,
                данные=svd_df, с=100,
                альфа=0,7)
plt.xlabel('SV 1: {0}%'.format(var_explained[0]*100), размер шрифта=16)
plt.ylabel('SV 2: {0}%'.format(var_explained[1]*100), размер шрифта=16)


Мы ясно видим разницу в показателях lifeExp между Африкой и Европой, поскольку они прекрасно сочетаются друг с другом, за некоторыми исключениями.

SVD Plot

Таким образом, мы увидели пошаговый пример использования linalg NumPy.svd, чтобы выполнить разложение по сингулярным значениям в наборе данных gapminder. Мы научились находить сингулярные векторы или главные компоненты, относящиеся к нашим данным. В следующем посте мы увидим больше примеров использования SVD в Python.

Джеймс Бонд Не время умирать | Когда фильм будет доступен для просмотра? «

Нет времени умирать» наконец-то появился в кинотеатрах по всему миру в сентябре 2021 года после огромной задержки из-за пандемии коронавируса.

И ожидание того стоило: «Не время умирать» имел огромный успех в мировом прокате и стал крупнейшим голливудским фильмом, вышедшим из пандемии, не считая «Человека-паука: домой нет пути».

В эпическом приключении Бонд вынужден покинуть свое уединенное место на Ямайке, чтобы помочь старому союзнику Феликсу Лейтеру (Джеффри Райт) выследить похищенного ученого (Дэвид Денчик), которого схватили зловещие злодеи. Вскоре Бонду предстоит столкнуться с новым злодеем с новой опасной технологией в лице таинственного Люцифера Сафина (Рами Малек), что приводит к трагическому повороту.

Этот фильм может быть последней миссией Дэниела Крейга в роли Джеймса Бонда, но, похоже, агент 007 еще не закончил.

В честь 60-летия франшизы о Бонде фильм «Не время умирать» перевыпускается в формате IMAX по всей стране благодаря MGM и EON.

Итак, если вы хотите узнать все о показах IMAX или о том, как получить лебединую песню Крейга о Бонде на DVD или Blu-ray, читайте все, что вам нужно знать.

Между тем, если вы уже смотрели фильм, то обязательно ознакомьтесь с нашей пояснительной статьей о взрывных финальных сценах.

Когда «Не время умирать» выйдет в IMAX?

MGM и EON перевыпускают «Не время умирать» в формате IMAX по всей стране  21 января 2022 , чтобы отпраздновать 60-летие Джеймса Бонда в 2022 году.

Эксклюзивное мероприятие вопросов и ответов с участием Дэниела Крейга, режиссера Кэри Джоджи Фукунаги и продюсеров Майкла Дж. Уилсона и Барбары Брокколи будет транслироваться перед фильмом на некоторых показах IMAX.

«Не время умирать» — первый фильм о Бонде, снятый на камеры IMAX.

«Не время умирать», единственный фильм, выпущенный в прошлом году, эпизоды которого были сняты с помощью пленочных камер IMAX, привлек внимание как критиков, так и зрителей, когда он впервые был показан в кинотеатрах по всему миру прошлой осенью. величайшие фильмы 2021 года», — пояснил председатель MGM Motion Picture Майкл Де Лука.

«Что может быть лучше, чем отпраздновать 60-летие агента 007, чем предложить фанатам возможность снова увидеть фильм в самой захватывающей театральной среде».

Фукунага добавил: «Съемка на 15 перф. — пленка IMAX — это вершина широкоформатного кинопроизводства — ее не с чем сравнивать, даже цифровые камеры с самым высоким разрешением не могут передать цветовые детали и широту этих огромных негативных кадров. ; Я был невероятно взволнован тем, что стал первым режиссером Бонда, который работал с этими камерами, и гордился тем, что мы смогли подарить пятому Бонду Дэниела заслуженные проводы, а зрителям максимально театральную поездку.

Когда No Time to Die выйдет на DVD и Blu-ray?

Новый блокбастер об агенте 007 вышел на Blu-ray и DVD 20 декабря 2021 года,  – это означает, что поклонники Бонда могут получить его как раз к Рождеству.

Фильм также доступен в виде стальной книги ограниченным тиражом в разрешении 4K Ultra HD, на обложке которой изображен Джеймс Бонд за рулем своего учтивого пуленепробиваемого DB5.

Коллекционеры могут получить в свои руки предмет, эксклюзивный для Zavvi, за 29 фунтов стерлингов.99.

Когда «Не время умирать» будет доступно для онлайн-трансляции в Великобритании?

«Не время умирать» теперь можно взять напрокат на цифровых платформах, таких как Apple TV, Amazon Prime Video, Sky Store и других интернет-магазинах кино.

Для большинства услуг у вас есть 30 дней, чтобы посмотреть фильм, но как только вы начнете, срок его действия истечет через 48 часов.

На Apple TV дополнительные материалы iTunes не будут доступны при взятии напрокат, поскольку они поставляются только с приобретенными фильмами в формате HD.

Итак, теперь вы можете смотреть выход 25-го Бонда из дома, но вам придется немного подождать, чтобы фильм сохранился.

А пока почему бы не просмотреть наш список официальных фильмов об агенте 007 по порядку, включая информацию о том, как вы можете посмотреть каждый из фильмов.

Когда фильм «Не время умирать» можно будет взять напрокат в США?

No Time to Die появится на платформах США для цифрового проката , вторник, 9 ноября 2021 года, , что означает, что фильм теперь можно купить или взять напрокат на Amazon, Apple, Vudu, Spectrum, Xfinity и DirecTV в США.

Учитывая, что фильм является последним прощанием с Дэниелом Крейгом, неудивительно, что фильм является рекордсменом по продолжительности фильма о Бонде с его эпической продолжительностью, поэтому зрители могут быть счастливее смотреть 163-минутный блокбастер у себя дома, а не ходить в местный кинотеатр.

Хотя в октябре 2019 года работа над лебединой песней Бонда подошла к концу, многочисленные задержки релиза из-за глобальной пандемии заставили фанатов опасаться, что последняя миссия Крейга в качестве агента 007 никогда не увидит свет.

К счастью, поклонники Бонда стекались в кинотеатры, когда высокооктановый фильм вышел на большие экраны 30 сентября 2021 года и 8 октября 2021 года в Великобритании и США соответственно.

Если вы ищете что-то еще, чтобы посмотреть, посмотрите наш   телегид или посетите наш специальный   фильмы   последние новости.

Предстоящие релизы Blu-Ray и DVD: февраль и март | Покупки

Релизы на Blu-ray и DVD выпускаются быстро и быстро — прежде чем вы это узнаете, вы пропустили целую кучу фильмов, которые обязательно нужно посмотреть, вы отстаете от разговоров, а стопка фильмов в углу постоянно растет крупнее и опаснее.Чтобы уберечь вас от оставления позади или раздавливания под тяжестью свернутой стопки непросмотренных фильмов, мы составили список следующих двухмесячных выпусков 4K UHD, Blu-ray и DVD. Все они уже доступны для предзаказа.

От боевиков-блокбастеров до обновленной классики, культовых фаворитов и скрытых жемчужин — есть из чего выбирать.

Мы будем держать это в курсе, так что не забудьте проверить следующий раунд.

Примечание. Из-за продолжающихся последствий пандемии COVID-19 и изоляции даты выпуска могут быть изменены без предварительного уведомления.15 Лучшие фантастические фильмы на Blu-ray

15 лучших фильмов Disney на Blu-ray

Февраль 2022

Февраль 2022 Кинорелизы

1.

Disney’s Encanto

ВЫПУСК: 7 ФЕВРАЛЯ

Encanto — музыкальная комедия, полная очарования Диснея, действие которой происходит в Колумбии.Это следует за Мирабель, обычным членом исключительной семьи, которая обнаруживает, что ее нормальность может быть ее единственной истинной силой.

2. Marvel Studios Eternals

ВЫПУСК: 7 ФЕВРАЛЯ

Запись номер 26 в MCU, Eternals рассказывает о сверхмощной группе из 10 героев, которые имеют историю защиты Земли от гнусных Девиантов. Режиссер Хлоя Чжао, в ролях Кит Харингтон, Сальма Хайек, Анджелина Джоли и Кумэйл Нанджиани.

3.John Carpenter’s Escape From L.A Limited Edition

ВЫПУСК: 21 ФЕВРАЛЯ

Второй поворот Курта Рассела в роли Снейка Плискена является сертифицированной культовой классикой, и его поставил не кто иной, как Джон Карпентер. В нем Плискен отправляется в другой анклав преступников , чтобы найти устройство судного дня.

4. Дом Gucci

ВЫПУСК: 21 ФЕВРАЛЯ

«

House Of Gucci» — это звездная история о жадности и амбициях, снятая Ридли Скоттом.В список актеров вошли Леди Гага, Адам Драйвер, Аль Пачино, Сальма Хайек, Джаред Лето и Джереми Айронс.

5. Человек короля

ВЫПУСК: 21 ФЕВРАЛЯ

Продолжая популярность фильмов «Кингсман: Секретная служба» (2014 г.) и «Кингсман: Золотое кольцо» (2017 г.), «Человек короля» рассказывает о зарождении хорошо одетой службы в разгар Первой мировой войны.

6. Навсикая из долины ветров. Коллекционное издание

ВЫПУСК: 28 ФЕВРАЛЯ

Аниме-шедевр Хаяо Миядзаки, выпущенный до Ghibli, отмечается новым релизом на Blu-ray, дополненным арт-картами и бокс-артом.

7. Ходячий замок Хаула, коллекционное издание

ВЫПУСК: 28 ФЕВРАЛЯ

В «Ходячем замке» есть все: волшебство, приключения, война и пламя, пожирающее яичную скорлупу. Теперь у него также есть новая коробка, арт-карты и множество закулисных функций.

8. Citizen Kane (4K UHD)

ВЫПУСК: 28 ФЕВРАЛЯ

Один из самых важных фильмов в истории кинематографа был обновлен до сверхвысокого разрешения спустя 80 лет после выхода на экраны.К фильму прилагаются два комментария Роберта Эберта и Питера Богдановича и многое другое.

март 2022 г.

март 2022 г. Кинорелизы

1. The Green Mile: Ultimate Collector’s Edition

ВЫПУСК: 7 МАРТА

Стивен Кинг, Том Хэнкс, Фрэнк Дарабонт: учитывая, что все эти имена задействованы в «Зеленой миле», стоит ли удивляться, что она имеет такой критический и коммерческий успех? Это коллекционное издание включает 32-страничный буклет, постер формата А3, арт-карты и премиальную упаковку.

2. Трилогия «Крестный отец». Коллекционное издание, посвященное 50-летию

ВЫПУСК: 21 МАРТА

В честь 50-летия «Крестный отец » все три части культовой серии были переработаны и впервые объединены в один сборник.

3. Франкенштейн Мэри Шелли (Arrow Video)

ВЫПУСК: 28 МАРТА

Arrow Video взялся за адаптацию Кеннета Браны фильма Франкенштейн , в котором также снимались Роберт Де Ниро и Хелена Бонем Картер.В первый тираж этого релиза также входит эксклюзивный буклет с произведениями кинорежиссёра Джона Тоулсона и лектора кино Эми С. Чемберс.

Подробнее: Подробнее: Подробнее: Предстоящие видеоигры UK Подробнее: Подробнее: Подробнее: Подробнее: Подробнее: Подробнее: 11 Альтернативные потоковые услуги

Подробнее: Подробнее: Лучшие настольные игры для блокировки

Нет. и Дата выпуска DVD

Несмотря на то, что фильм «Человек-паук: Домой нет» был выпущен в конце 2021 года и во время пандемии, он доминировал в прокате, а продажи билетов превзошли некоторые из самых просматриваемых фильмов всех времен.

С мультивселенными злодеями, включая Зеленого гоблина Уиллема Дефо и Электро Джейми Фокса, фильм обязателен к просмотру для любого поклонника Marvel или Человека-паука. Если вы хотите посмотреть третий выход Marvel Spidey на своем собственном телевизоре, то вы можете дождаться домашнего релиза — и поймать все эти долгожданные закулисные моменты.

Мы собрали все, что нам известно о просмотре фильма «Человек-паук: Домой нет», включая видео по запросу, потоковую передачу, а также выпуск на DVD и Blu-ray.Вы также можете прочитать наше руководство по сценам после титров «Нет пути домой» и узнать, как транслировать все фильмы о Человеке-пауке по порядку.

У нас также есть информация о том, когда билеты на фильм «Доктор Стрэндж: Мультивселенная безумия» поступят в продажу.

Когда фильм «Человек-паук: Дому нет» выйдет на видео по запросу?

Обычно фильмы Marvel выходят на VOD через два месяца после выхода в кинотеатрах. Например, «Шан-Чи» был показан в кинотеатрах 2 сентября 2021 года и поступил в продажу 12 ноября 2021 года. У Eternals также были аналогичные временные рамки.

«Человек-паук: Домой нет» вышел в кинотеатрах 15 декабря 2021 года, поэтому мы ожидаем, что видео по запросу выйдет в период с конца февраля 2022 года по март 2022 года. Однако это всего лишь оценка.

Первоначально компания Vudu (продавец цифровых фильмов для американского сайта продажи билетов Fandango) указала, что фильм «Человек-паук: Домой нет» будет доступен для приобретения в цифровом виде с 28 февраля 2022 года. С тех пор Comicbook.com подтвердил, что эта дата «неточна». и дата в приложении теперь изменена.

Когда мы узнаем больше о датах выпуска VOD в Великобритании и США, мы обновим эту статью.

Предварительные заказы теперь доступны для версий SD, HD и UHD по цене от 9,99 фунтов стерлингов / 19,99 долларов США. Здесь вы можете предварительно заказать VOD-версию фильма «Человек-паук: Пути домой нет»:

.

США

Великобритания

Где смотреть «Человек-паук: Домой нет пути» — доступен ли он на Netflix или Disney+?

«Человек-паук: Нет пути домой» в конечном итоге выйдет на Netflix и Disney +, но в магазине придется подождать.

В США фильм сначала появится на Starz, потоковой платформе, принадлежащей Lionsgate. Вы можете получить отдельную подписку за 8,99 долларов в месяц.

Точная дата выхода в потоковом режиме Starz для No Way Home еще не подтверждена. Однако генеральный директор Starz Джеффри Хирш заявил, что фильм будет доступен для потоковой передачи на платформе «в ближайшие шесть месяцев».

Starz также доступен в качестве канала на Amazon Prime Video, что является дополнительной платой сверх стандартной подписки на потоковую передачу Amazon.Amazon Prime Video стоит 7,99 фунтов стерлингов / 12,99 долларов США в месяц, а подписка на канал Starz стоит 4,99 фунтов стерлингов / 8,99 долларов США в месяц — новые клиенты могут получить бесплатные пробные версии обеих услуг.

У нас нет официального подтверждения того, распространяется ли релиз Starz на Великобританию. Как только мы узнаем больше, мы обновим эту статью.

американских зрителя также могут подписаться на Starz в качестве дополнительного канала через Hulu, при этом цены на этот потоковый сервис начинаются от 6,99 долларов в месяц плюс дополнительные 8 долларов. 99 в месяц для Starz. Опять же, новые клиенты могут получить бесплатную пробную версию, прежде чем платить что-либо.

После первоначального показа Starz он, скорее всего, отправится либо на Netflix, либо на Disney+, но у Starz будет фильм в течение 18 месяцев, прежде чем он переместится в другое место.

Когда «Человек-паук: Пути домой нет» выйдет на DVD и Blu-ray?

Дата выпуска DVD или Blu-ray фильма «Человек-паук: Домой нет» еще не назначена. Тем не менее, это не должно быть слишком много времени после выпуска VOD. Мы ожидаем, что он появится на полках примерно весной 2022 года .

Предположительно, физические копии будут включать более 100 минут дополнительных материалов, включая удаленные сцены и панели с актерами.

В настоящее время вы можете предварительно заказать версии для DVD и Blu-ray у следующих розничных продавцов:

США

Великобритания

.
