«Корнет-ЭМ» – ПТРК без комплексов / Вооружения / Независимая газета

Высокоточное оружие производства АО «Конструкторское бюро приборостроения им. академика А.Г. Шипунова» способно поразить любую цель на поле боя

Сергей Маст (слева) и Михаил Андреев в рабочем кабинете. Фото предоставлено Тульским КБП

Тульское КБП – ведущая проектно-конструкторская организация оборонно-промышленного комплекса России, коллективом которой разработано, освоено в серийном производстве более 150 образцов вооружения и военной техники. О том, что на «Метисе» можно форсировать реки, а из противотанкового ракетного комплекса «Корнет-ЭМ» вести огонь не только по танкам, но и по воздушным и надводным целям, заместителю ответственного редактора «Независимого военного обозрения» Олегу ОДНОКОЛЕНКО рассказали представители подразделения, занимающегося разработкой противотанкового оружия, Михаил АНДРЕЕВ и Сергей МАСТ.

– Танкостроители утверждают, что после появления бронетехники нового поколения, в том числе нашей «Арматы», противостояние брони и противотанковых средств закончилось в пользу танков. Согласны?

Михаил Андреев: По этическим и патриотическим соображениям мы не можем обсуждать нашу технику. К тому же, с нашей стороны было бы самонадеянно делать какие-либо заявления по эффективности наших комплексов против «Арматы», ведь ее разработка еще не завершена и танкостроители тщательно скрывают свои секреты. А применительно к существующим зарубежным танкам можно сказать, что ракеты комплексов «Корнет-Э» и «Корнет-ЭМ» пробивают больше метра броневой стали, в том числе за динамической защитой. Ни у одного современного танка такой брони нет.

Сергей Маст: На одних из переговоров о поставках ПТРК «Корнет-Э», инозаказчик, бригадный генерал танковых войск, высказал свое решительное мнение: «Если кто-нибудь скажет, что «Корнет-Э» не самый лучший противотанковый комплекс в мире, я того лично загрызу!» И переводчик уточнил, что это дословный перевод, а не интерпретация. В общем, превосходство «Корнета» признают все. Даже конкуренты. Когда встречаемся на выставках, говорят: лучше нашего ПТРК ничего нет – самый простой, самый надежный и при этом очень могучий и эффективный.

– А если броня комбинированная?

М.А.: Комбинированная броня – это чередующийся набор плит из различных металлических и неметаллических материалов, который имеет определенный эквивалент в пересчете на гомогенную сталь, но все равно получается меньше метра. Кроме того, у танков, как правило, серьезно защищена только лобовая проекция, а по бортам и сзади броня значительно тоньше…

– А кому принадлежит идея стрелять из ПТРК по воздушным целям? Было специально техзадание или идея родилась уже в ходе эксплуатации?

М.А.: Это идея Аркадия Георгиевича Шипунова – в контексте развития противотанковых ракетных комплексов придать им новое свойство: возможность поражать воздушные цели. Все наши ранее разработанные комплексы – и «Конкурс», и «Метис», и «Корнет-Э» – в принципе способны вести огонь по воздушным целям, например, по зависшим вертолетам. Потом добавилось еще одно свойство: возможность поражения малоскоростных целей.

С.М.: Смысл в чем: управляемая ракета ПТРК «Корнет-ЭМ», предназначенная для стрельбы по воздушных целей, оснащена НДЦ – неконтактным датчиком цели, который позволяет поражать цель на дистанции, без прямого попадания. Это принципиально важно, потому что воздушная цель обладает высокой маневренностью, и на большой дальности прямое попадание достаточно проблематично. Но за счет использования в управляемой ракете НДЦ мы можем за счет фугасного действия, возникающего при срабатывании боевой части, поразить цель при допустимом промахе до 3 метров. Благодаря чему мы имеем возможность вести эффективный огонь не только по крупным воздушным целям – по вертолетам, самолетам штурмовой авиации и т.д., но и поражать небольшие цели – например, беспилотные летательные аппараты. Так что «Корнет-ЭМ» – это современный многоцелевой комплекс, который кроме своей основной задачи – поражение тяжелобронированной техники – может выполнять еще и функции ПВО.

– А в качестве торпедного оружия применять «Корнет», случайно, не пробовали?

М.А.: Ну, насчет торпедного оружия – это уж слишком, а вот по надводным целям работаем успешно. Дальность стрельбы управляемой ракетой с термобарической боевой частью – до 10 километров, соответственно комплекс «Корнет-ЭМ», расположенный на берегу, в пределах досягаемости вполне может поразить любую надводную цель. Тротиловый эквивалент заряда боевой части – 7 килограммов, и подрыв такого заряда способен нанести очень серьезный урон.

– Уже стреляли с борта?

С.М.: По надводной цели только с берега. Носитель, находящийся на плаву, раскачивается волнами, а используемая в комплексе лазерно-лучевая система управления предполагает необходимость стабилизации лазерного луча. Подобная стабилизированная система управления ракетами семейства «Корнет» реализована в разработанном КБП боевом модуле «Бережок», предназначенном для оснащения боевых машин пехоты. БМП с таким модулем, находясь на плаву, успешно ведет огонь по любым целям – как по надводным, так и по находящимся на берегу.

«Корнет-Э» неприхотлив и одинаково хорошо работает в любых, даже в самых жестких условиях.

– А по «Меркаве» или «Леопардам» стрелять приходилось?

М.А.: Скажем так, кроме информации в Интернете, доступной каждому, мы не располагаем достоверными сведениями о применении наших комплексов по «Меркавам» и «Леопардам». Однако при проведении демонстрационного показа в одной из арабских стран Ближнего Востока инозаказчик предложил нам интересную задачу – выполнить стрельбу по набору бронеплит иностранного производства, которые используются при изготовлении танковой брони. В результате стрельбы набор плит был пробит насквозь, также пострадал отвал опрометчиво оставленного позади цели бульдозера, который эти плиты притащил. В общем, пробили метр брони и транспортное средство в придачу.

– Знали, что стреляли по «Меркаве»?

С.М.: Нет, нам не говорили, чья броня. Но по разговорам с инозаказчиком стало понятно, что эти бронеплиты используются их «вероятным противником» для изготовления танков.

М.А.: Еще был интересный случай, но уже при стрельбе нашим же комплексом «Метис-М1». В качестве мишени инозаказчик предложил французский танк послевоенного производства. Его поставили на пригорок с наклоном башни в сторону нашей позиции. В результате попадания ракеты кумулятивная струя пробила башню, казенник пушки и уже через шасси вышла наружу. Приехал начальник полигона и начал искать точку попадания. Не поверил, что пробили насквозь. Тогда наш оператор попросил начальника полигона заглянуть в пробоину в башне, а сам с противоположной стороны – через пробоину в шасси посветил фонариком. Учитывая, что осмотр мишени проводился в сумерках, луч света, прошедший через танк насквозь – прямо в глаз начальника полигона, оказался весьма убедительным доказательством. Всяческие сомнения были сняты.

– Какой зарубежный противотанковый комплекс по боевым свойствам может сравниться с «Корнетом»?

С.М.: Никакой. Аналога у «Корнета-ЭМ» нет – по совокупности качеств он превосходит все современные зарубежные ПТРК.

– И как долго длится это превосходство?

С.М.: Комплекс «Корнет-Э» КБП серийно производит и поставляет на экспорт с конца 90-х. В настоящее время начались поставки «Корнета-ЭМ» – модернизированного, с увеличенной дальностью и бронепробиваемостью. Вот столько времени и существует наше превосходство.

– А у «Корнета-ЭМ» есть перспектива развития или это уже – финальное звено, лучше быть не может?

М.А.: Финального звена не бывает, всегда идет конкуренция. Развиваются танки – наши цели, развиваемся и мы.

– А вот танкостроители утверждают, будто «Армата» – предел танкового совершенства…

С.М.: Как мы уже сказали, некорректно обсуждать современную и перспективную технику российского производства и тем более возможности ее поражения. А вот небольшой экскурс в историю. Для примера возьмем две ранние разработки Тульского КБП – ПТРК «Фагот» и «Метис». Бронепробиваемость ракет этих комплексов была на уровне 400–500 миллиметров, и этого вполне хватало для борьбы с основными боевыми танками того времени. Потом танкостроители увеличили толщину брони у танков, ну, а разработчики ПТРК модернизировали ракету – увеличили калибр, тем самым повысили бронепробиваемость. Когда танки оснастили динамической защитой, ракеты ПТРК начали оснащаться тандемными боевыми частями: лидирующий заряд БЧ снимает динамическую защиту, а основной заряд боевой части уже пробивает, по сути, «голую» броню. Затем для защиты танков от ПТРК разработали системы постановки оптических помех, в ответ разработчики ПТРК стали повышать помехоустойчивость своих комплексов. КБП, например, разработало помехоустойчивую систему управления, реализованную в комплексе «Корнет-Э». Современные тенденции защиты танков идут по пути установки систем активной защиты, в ответ в «Корнете-ЭМ» предусмотрен тандемный режим стрельбы – двумя ракетами по одной цели в одном лазерном луче. Ракеты запускаются с разницей меньше секунды, так что даже в случае «снятия» системой активной защиты первой ракеты, вторая гарантированно поразит цель. Так что конкуренция идет постоянно.

– И танкисты всегда играют белыми?

М.А.: Конечно, они же для нас цель. А ПТРК – оружие оборонительное! В последнее время, в свете многочисленных локальных конфликтов, КБП позиционирует свои противотанковые комплексы как оборонительно-штурмовое оружие. Потому что иностранные противотанковые комплексы, тот же американский ТОW, особенно на себе не потаскаешь – он габаритный и тяжелый, чтобы его носить, необходим целый расчет. А «Корнет-Э» позиционируется как возимо-носимый комплекс. На любом транспортном средстве – автомобиле, мотоцикле, даже на вьючных животных он без труда доставляется к линии соприкосновения, а уж потом оператор и заряжающий легко могут перенести его на несколько сотен метров в любом направлении.

– На линии соприкосновения – это как расчет легендарной 45-миллиметровой пушки под названием «Прощай, Родина!»?

М.А.: Не совсем так. В годы Великой Отечественной расчет сорокапятки на передовой оказывался в зоне эффективного огня противника – и в ответ танки стреляли по позиции пушки прямой наводкой. В случае с «Корнетом-ЭМ» максимальная дальность стрельбы противотанковыми ракетами – 8 километров, что значительно превосходит возможности ответного эффективного огня из танков.

– А вы как обнаруживаете танки на такой дистанции?

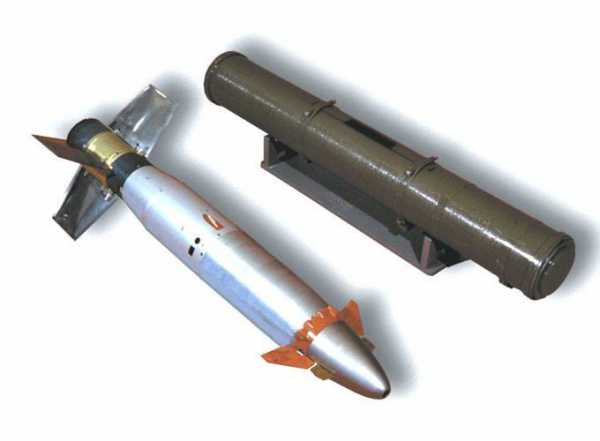

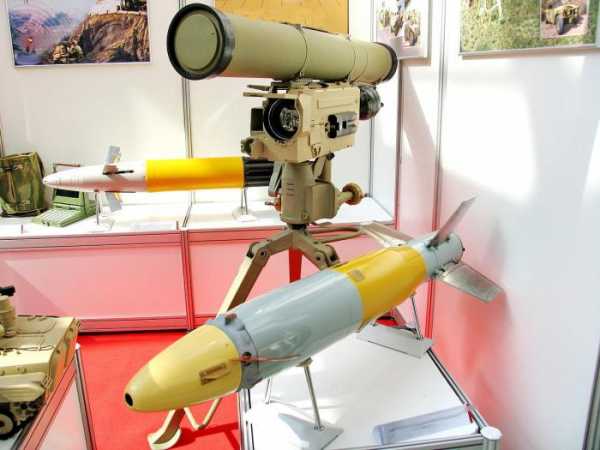

Ракета 9M133-1. Дальность стрельбы – 100–5500 м. Тандемно-кумулятивная БЧ,  бронепробиваемость до 1100 мм за динамической защитой.

С.М.: Во всех современных комплексах есть различные средства обнаружения – тепловизионные и телевизионные камеры, прицелы. Кроме того, можно получать и внешнее целеуказание, в том числе от беспилотников. Так что никаких проблем с обнаружением танка нет. Процесс поиска и обнаружения, в принципе, одинаковый – танк пытается обнаружить расчет ПТРК, а расчет ПТРК – танк, но есть большая разница в размерах: танк – это 2 метра в высоту и 6 метров в длину – большая машина, а расчет ПТРК, да еще укрытый в траве, – не такая легкая для обнаружения цель. По целям, расположенным на больших дальностях, танку попасть с первого выстрела проблематично. Тогда как ПТРК – оружие снайперское. Даже на максимальной дальности мы вполне можем попасть в окно или в амбразуру ДОТа. Иначе говоря, снайпер или пулеметный расчет уничтожается на расстоянии, превышающем дальность их ответного огня. Вот почем наши ПТРК – это еще и штурмовое оружие.

– Поразить из ПТРК на дальности 8 километров снайпера и пулеметный расчет… Такие стрельбы проводились, это не теория?

С.М.: Неоднократно. Вот, например, недавно для делегации инозаказчика мы продемонстрировали стрельбу по танкам и по мишени типа «здание», представляющей собой двухэтажный дом из железобетонных блоков. С первого же раза попали точно в оконный проем – ракета влетела внутрь и взорвалась. Если без подробностей, железобетонное сооружение сложилось как карточный домик и превратилось в груду камней, что вызвало неописуемый восторг у представителей иностранного заказчика.

– Кто автор концепции универсальности нашего современного противотанкового оружия?

М.А.: Конечно, Аркадий Георгиевич Шипунов, все реализованные в наших комплексах идеи предлагались им. Универсальность применения комплекса по различным целям обеспечивается за счет наличия в ПТРК двух ракет – с тандемной кумулятивной боевой частью и с термобарической боевой частью. Наличие этих двух типов ракет позволяет поражать практически все цели, которые могут появиться на поле боя. Кумулятивная – для поражения тяжелобронированных целей, термобарическая – для автомобилей, зданий, бункеров, живой силы, а в случае «Корнет-ЭМ» – еще и различных воздушных целей.

С.М.: С того момента, как был создан наш первый противотанковый ракетный комплекс «Фагот», концептуально ничего не изменилось. На ракете установлен источник излучения. Пусковая установка принимает излучение, определяет по нему положение ракеты в пространстве и формирует команды для наведения ракеты на цель. Наведение осуществляется в полуавтоматическом режиме, то есть оператор сопровождает только цель, а ракета выводится на линию визирования системой управления. В случае «Корнета» систему наведения «повернули» наоборот: источник излучения поместили на пусковой, а приемник и аппаратуру управления, которая определяет положение в пространстве, установили в ракете – то есть ракета сама определяет свое положение относительно центра лазерного луча и сама формирует команды, необходимые для попадания в цель. Ну, а функция у оператора прежняя – с помощью приводов наведения удерживать прицельную марку на цели.

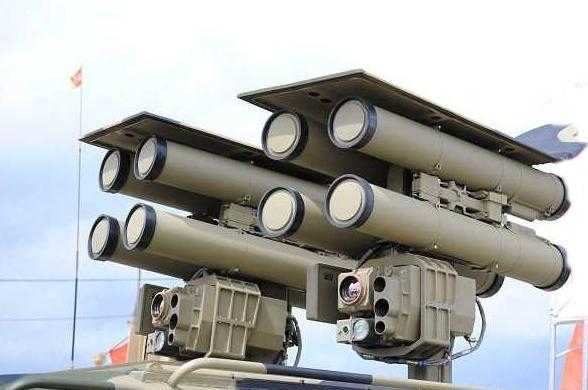

М.А.: Следующий шаг – «Корнет-ЭМ». В состав его системы управления введен автомат сопровождения цели, с помощью которого сопровождение целей и наведение на них ракет может выполняться автоматически – без участия оператора, что позволило исключить влияние человеческого фактора на результаты стрельбы.

С.М.: При полуавтоматическом наведении функция оператора заключается в том, чтобы найти через прицел цель, совместить перекрестие и нажать на пуск – и все, ракета пошла… Остается только вращением приводов наведения пусковой установки удерживать прицельную марку на цели до попадания ракеты. В «Корнете-ЭМ» оператор видит цель на мониторе, набрасывает на нее марку автомата сопровождения, нажимает на кнопку «Пуск». Происходит старт ракеты и дальше в процессе наведения он уже не участвует – система управления сама обеспечит попадание ракеты в цель, в том числе движущуюся с высокой скоростью и маневрирующую. Оператор в это время может заниматься поиском другой цели.

– Если «Корнет» настолько хорош, почему до сих пор покупают «Метисы»?

М.А.: У каждого нашего комплекса есть свои уникальные особенности и преимущества. Например, у ракет семейства «Метис» по сравнению с другими комплексами значительно упрощена бортовая аппаратура управления, которая состоит только из рулевого привода – сигнал управления по проводной линии связи идет напрямую из пусковой установки. При этом «Метис» значительно дешевле аналогов, проще и надежнее. В высокой боевой эффективности этого комплекса смог лично убедиться заместитель председателя правительства России Дмитрий Олегович Рогозин. Во время визита в КБП 29 апреля 2013 года он за 15 минут прошел курс обучения на компьютерном тренажере, а затем в реальных условиях полигона с первого выстрела попал из «Метиса-М1» в цель на дальности 2 км.

– Сам попал или помогли начальнику?..

М.А.: Конечно, сам. А как там поможешь: два маховичка приводов наведения и собственный глаз… И это говорит о том, что ПТРК «Метис-М1» очень прост в обращении, что особенно подкупает многих инозаказчиков. Ведь в большинстве армий служат обычные солдаты, у которых нет высшего образования, поэтому наши зарубежные партнеры по военно-техническому сотрудничеству всегда просят что-то типа автомата Калашникова – простое в обращение, но надежное и высокоэффективное оружие – чтобы проверок и настроек было поменьше.

У нас накопился большой объем статистики, подтверждающий, что и «Метис-М1», и «Корнет-Э» одинаково хорошо работают в любых, даже в самых жестких условиях. Случалось, приезжаешь к инозаказчикам, тебя приводят на склад, где пусковые установки свалены в кучу, как дрова, но начинаешь проверять – все работают, ни одного отказа! Кстати, ракеты наших современных комплексов не требуют никаких проверок в течение хранения. Иногда в шутку говорим нашим иностранным заказчиками: «Единственная проверка, которую вы обязательно должны сделать, это открыть ящик и посмотреть, там ли ракета…»

– А автоматическое перезаряжание «Корнету-ЭМ» не полагается?

С.М.: Под автоматическим перезаряжанием подразумевается, что все делается без участия человека: нажал на кнопку – и все само собой зарядилось. В комплексе «Корнет-ЭМ» перезаряжание пока полуавтоматическое: пустые контейнеры отстреливаются, пусковая переводится в положение для заряжания, дальше оператор рычагом досылает ракету из боеукладки на направляющую пусковой установки. Все, пусковая установка к стрельбе готова. В принципе, восьми ракет, установленных на направляющих и готовых к пуску, вполне достаточно, чтобы нанести существенный урон противнику и тем самым уменьшить его агрессивный пыл.

– А кто определил, сколько боекомплекта достаточно?

М.А.: В свое время были разработаны модели боя, в которых принято, что при нанесении противнику урона более 30% боевая задача считается выполненной – противник больше уже не способен наступать. Например, при наступлении группы из шести танков одного комплекса «Корнет-ЭМ» с полным боекомплектом достаточно, чтобы нанести урон противнику значительно больше 30%.

– Это если противник не будет сопротивляться…

М.А.: «Корнет-ЭМ» стреляет на 8 километров, а танк – на 2,5–3 километра. До того, как танки выйдут на рубеж, позволяющий вести прицельный огонь по боевым машинам нашего комплекса, половина танков точно будет уничтожена. У противника нет никакого шанса, поскольку техническая скорострельность у нашего ПТРК – 2,5 выстрела в минуту, при этом одновременно комплекс может вести огонь по двум целям сразу четырьмя ракетами – то есть тандемом по каждой из целей. Короче: пока нет ответного огня, мы можем вести огонь по любым видимым целями, и ничто нам не помешает уничтожать их одну за другой.

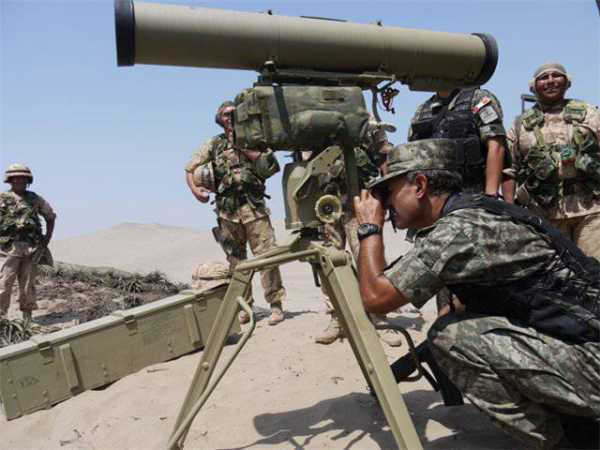

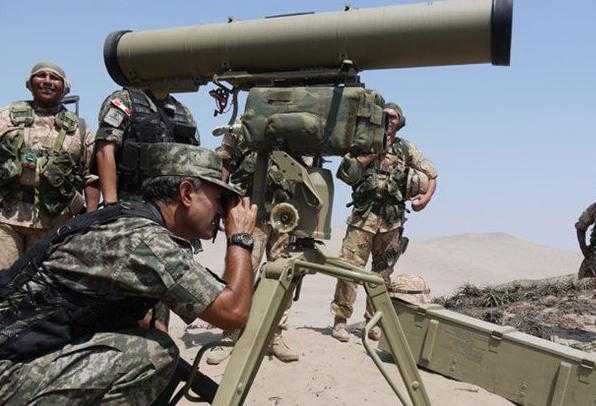

– А что представляет собой носимый вариант «Корнета»?

М.А.: Пусковая установка весит 26 килограммов, ракета – 30 килограммов. Один человек переносит пусковую установку, другой – ракету. Если хотите, чтобы под рукой в бою было три-четыре ракеты, берите столько же людей или, скажем, вьючное животное. Например, в горах без «боевых осликов» точно не обойтись. А вообще-то, если боекомплект под рукой, для стрельбы достаточно одного оператора: зарядил ракету, нашел цель, произвел пуск, добился попадания – заряжай следующую. Остальные члены расчета используются только для подноса боеприпасов и помощи при заряжании.

– Сколько стран имеют на вооружении ПТРК «Корнет» и какая требуется доработка для экспортных вариантов?

М.А.: В настоящее время более десятка стран мира уже имеют на вооружении ПТРК «Корнет-Э», который отлично зарекомендовал себя при эксплуатации в различных широтах и климатических зонах. Основное требование инозаказчика, отличающееся от требований Российской армии, – температурный диапазон эксплуатации. Все, что идет на экспорт, а в основном это страны, расположенные южнее России, должно надежно работать в более теплом и более влажном климате. А так, особых доработок не требуется. В качестве дополнительной опции инозаказчик нередко просит разместить наш комплекс на своих транспортных средствах, что нами с успехом реализовано – имеется положительный опыт установки ПТРК «Корнет-Э» на легких носителях типа «Хаммер» и на других.

– Как известно, самое главное в комплексе – ракета. Что она собой представляет?

С.М.: Конструкция нашей ракеты такая же простая и надежная, как у тульского самовара: двигатель, боевая часть и аппаратура управления – как можно убедиться, ничего лишнего. Не отличается сложностью и выносная пусковая установка: прицел, тренога и вертлюг с приводами наведения. Это про «Корнет». С «Метисом» еще проще. Концепция такая же: двигатель, боевая часть, а бортовая аппаратура управления – только рулевой привод. И вообще комплекс «Метис-М1» очень компактный и легкий, комплекс с тремя ракетами могут переносить два человека.

– Сколько ушло времени на создание, скажем, «Корнета-ЭМ»?

М.А.: Процесс создания любой системы от идеи до принятия на вооружение предполагает определенные стадии. На основании технического задания (ТЗ) делаются расчеты и разрабатывается рабочая конструкторская документация (РКД). Потом по РКД изготавливаются опытные образцы и проводятся их предварительные (раньше назывались заводскими) испытания – для подтверждения достижения заданных требований за счет применения выбранных технических решений. Если все удачно, наступает черед государственных испытаний, которые проводит уже комиссия Министерства обороны. При проведении испытаний, что вполне естественно, обнаруживаются какие-то недостатки, несоответствия, проводится оперативная доработка и конструкторской документации, и самих образцов. Затем комиссия по проведению государственных испытаний дает рекомендации о принятии комплекса на вооружение Российской армии.

– А были ли случаи, когда не военные выдавали техзадание, а вы сами предлагали им что-то новенькое?

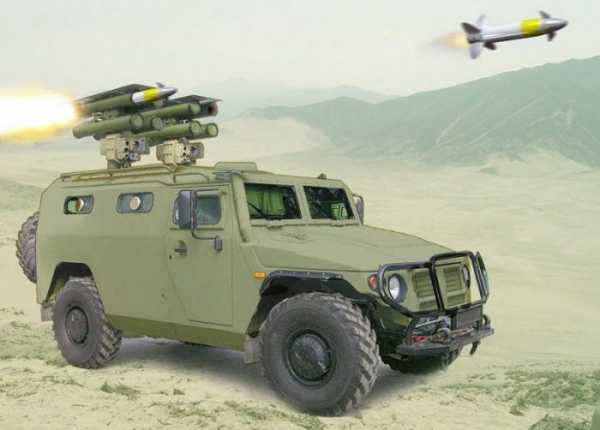

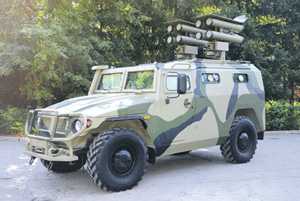

Самоходный вариант ПТРК «Корнет-ЭМ» на шасси «Тигр». Фото предоставлено Тульским КБП

М.А.: Основные направления развития военной техники, конечно же, определяет Министерство обороны, которое является для нас, предприятий ОПК, потребителем, оно же и определяет основные требования к вооружению. Однако в 90-х был период, когда из-за нехватки финансирования у большинства предприятий ОПК госзаказа не было и НИОКРы по заказу Министерства обороны практически не велись. Предприятиям приходилось крутиться; кто-то сдавал площади в аренду, другие распадались на маленькие фирмочки. Вот тогда Аркадий Георгиевич для обеспечения выживания предприятия и сохранения научной школы и принял решение работать на экспорт. И наши специалисты на основе анализа мировых тенденций развития вооружения и военной техники сами, но, естественно, не без участия военных, стали формулировать тактико-технические требования к новому комплексу ворружений, который должен превосходить зарубежные аналоги и быть востребованным на мировом рынке.

– И так появился «Корнет-Э»?

М.А.: Это на словах все просто. Как известно, еще в 90-х годах Тульское КБП разработало для Минобороны РФ ПТРК «Корнет» на базе боевой машины. И уже на этой основе, но с учетом требований инозаказчиков, был создан экспортный вариант ПТРК «Корнет-Э» – с выносной пусковой установкой, турелью на четыре направляющие и возможностью размещения на легких носителях. Вот этот комплекс действительно появился на свет по инициативе предприятия. Но, слава богу, те времена прошли. Сегодня гособоронзаказ финансируется хорошо, и КБП выполняет значительное количество опытно-конструкторских работ по тактико-техническим заданиям наших силовых ведомств.

– Почему выбрали название «Корнет», а, например, не «Прапорщик»?

М.А.: На этот счет существует много версий и легенд, но это речь идет совсем не о том корнете, о котором можно подумать. Это не воинское звание, а название духового музыкального инструмента – просьба не путать с кларнетом. Насколько нам известно, такое название придумал Аркадий Георгиевич Шипунов. По советским правилам каждая ОКР имела свой шифр, который выдавался Министерством обороны. Например, хорошо известна цветочная серия для артиллерийских систем: «Акация», «Гиацинт», «Тюльпан», «Пион» и т.д. Для ПТРК, возможно, из-за внешнего сходства контейнеров ракет с трубами духовых инструментов, военными были выбраны музыкальные названия: «Фагот», «Гобой»… Именно по инициативе академика Шипунова в этот «духовой оркестр» добавился еще один инструмент – «Корнет». Хотя многие поддерживают легенду, связанную с воинским званием, – так проще объяснять инозаказчикам.

– «Корнет» имеет четкое отношение к военному делу. Но почему «Метис»?

С.М.: К сожалению, большинства свидетелей той давней истории уже с нами нет, поэтому подробностей сохранилось мало. Одно из объяснений: потому что ПТРК «Метис» гибрид – вроде бы вооружение управляемое, но ракета настолько простая, что комплекс по сути своей близок к гранатомету. Ракета состоит из боевой части, двигателя и рулевого привода – за исключением рулевого привода, такие же составные части и у гранатометного выстрела. Вот вам и объяснение названия «Метис». При этом надо отметить, что комплекс очень компактный и легкий: вес пусковой установки 9,5 килограмма, а вес самой ракеты – 13,8 килограмма. Поэтому «Метис» можно доставить в любую точку, куда пройдет человек, даже в том случае, если придется преодолевать водные преграды. Все составные части комплекса – и ракеты, и пусковая установка, и тепловизор – обладают положительной плавучестью, так что утонуть расчету с вьюками ПТРК «Метис-М1» за спиной довольно проблематично.

– Не попадали ли ваши комплексы в руки конкурентов, есть такие сведения?

М.А.: Официальной информации у нас нет опять-таки нет, а в Интернете чего только не увидишь…

С.М.: О конкурентах не скажу. А вот иностранные военные, которым выпала возможность применять и наши комплексы, и комплексы зарубежного производства, при встречах на международных выставках обычно отзываются о боевой эффективности наших ПТРК восторженно. Не раз приходилось слышать: «Ваша техника для настоящей войны, а западная – для парадов». Кстати, многие представители иностранных армий сокрушаются, что из-за введенных санкций не могут приобрести именно наши комплексы, хотя есть и большое желание, и значительные финансовые возможности. Тут надо отметить, что хорошую рекламу нам делает Интернет: в Сети много роликов, демонстрирующих эффективность наших комплексов, как современных, так и разработанных еще в советское время.

– Если «Корнет» так прост, почему американцы не могут сделать такой же ПТРК?

С.М.: Полагаю, явно не по финансовым соображениям – военный бюджет у американцев большой, денег надо осваивать много… Но простота «Корнета» обусловлена большим количеством примененных ноу-хау, которые на Западе повторить все-таки не могут.

М.А.: Про американцев не знаю, но есть информация, что зарубежные заказчики, которые в свое время закупили у нас «Метис», все-таки ведут опытно-конструкторские работы по разработке своих аналогов наших комплексов. В служебной командировке от представителей принимающей стороны услышали такой вопрос: «Не понимаем, как ваша ракета летает на такую дальность при весе всего в 13 килограммов? У нас легче 20 килограммов никак не получается…»

– Подсказали?

М.А.: Я им ответил: «Это наше ноу-хау!» А если серьезно, при разработке любой системы грамотный разработчик закладывает в нее модернизационный потенциал и запас. Но не сверхизбыточный! И часто модернизация идет за счет выборки этого самого запаса. Пример. В 1992 году мы сдали на вооружение «Метис», ракеты которого летали на 1,5 километра. Позже за счет имевшихся запасов и применения ноу-хау дальность удалось увеличить до 2 километров. Сейчас прорабатываем вариант по дальнейшему увеличению дальности полета ракеты, Появляются новые технологии, новые материалы, и мы активно внедряем их в свои разработки. Например, раньше аппаратура управления разрабатывалась на дискретных элементах – транзисторы, конденсаторы, резисторы – и, естественно, занимала в ракете много места, сейчас все сводится в интегральные микросхемы или реализуется на микропроцессорах. В результате в ракете освобождается пространство, которое можно использовать для увеличения топливного заряда или заряда боевой части и увеличить соответственно дальность или могущество.

С.М.: В качестве подтверждающего примера можно сослаться на ПТРК «Корнет-ЭМ». При габаритах, идентичных ракетам этого комплекса, и незначительном увеличении массы была достигнута вдвое большая дальность полета и существенно увеличена бронепробиваемость.

– Тульское конструкторское бюро приборостроения – это производство или это наука?

С.М.: В настоящее время КБП тоже метис – уникальное предприятие, в котором объединены и производство, и наука. Это во времена СССР было довольно четкое разделение труда между организациями: были научно-исследовательские институты (НИИ), были конструкторские бюро (КБ), были серийные заводы. НИИ в основном выполняли научно-исследовательские и поисковые работы. В КБ упор был на опытно-конструкторские работы, КБ также разрабатывало и изготавливало опытные образцы изделий, проводило их испытания. Дальше, обычно на этапе госиспытаний, Минобороны определяло, какой завод будет это изделие осваивать и производить серийно. В 90-е годы система развалилась, и Аркадий Георгиевич Шипунов принял решение превратить КБП в предприятие полного цикла – начиная от исследований, разработки, испытаний и заканчивая серийным производством. Начали со стрелкового вооружения, которое и помогло предприятию выжить в то время. Сегодня на нашей производственной базе серийно изготавливается вооружение и военная техника практически для всех родов и видов войск – стрелково-гранатометное вооружение, противотанковые и многоцелевые ракетные комплексы, боевые модули для БМП, БМД и комплексы ПВО.

– Иначе говоря, начали с самого простого?

С.М.: Не сказал бы, что разработка и производство стрелкового оружия – это самое простое. За многие десятилетия конкурентной борьбы между разработчиками придумать что-то новое в том же пистолете довольно сложно. Однако, например, Василию Петровичу Грязеву это удалось. Конструкторы под его началом разработали пистолет ГШ-18, самый легкий в своем классе, всегда готовый к стрельбе, при этом в стандартной рукоятке вмещается обойма на 18 патронов вместо 9.

– ГШ-18 чем-то похож на Glock, разве что немного, на мой взгляд, уступает в изящности.

М.А.: Иностранцы любят и умеют делать красивые вещи, но иной раз изящность идет в ущерб функциональности. А оружие – это не телевизор, это не автомобиль, оружие – это то, что спасает тебе жизнь. Поэтому главное в оружии – функциональность. Ты должен иметь возможность воспользоваться им внезапно и в любой ситуации. Вот, например, уже обсуждавшийся ПТРК «Метис-М1», После преодоления водной преграды расчет комплекса уже через 20 секунд готов вести огонь. Перезаряжание – 10 секунд, а скорострельность при стрельбе на максимальную дальность – три-четыре выстрела в минуту. Ни один иностранный «изящный» комплекс такой возможности боевому расчету предоставить не может.

– Конструкторы оружия люди суеверные?

М.А.: Конечно. В любой профессии есть свои ритуалы и приметы, которые неукоснительно соблюдаются. Вспомните хотя бы ритуальный просмотр космонавтами легендарного «Белого солнца пустыни» перед стартом. У нас тоже есть свои «условности». Например, ракету на испытания надо подносить только так, как она полетит, – ни в коем случае нельзя нести хвостом вперед. Стрелять надо ракетами только по возрастанию номеров. Обязательно надо погладить ракету перед стрельбой. Впрочем, у этих, на первый взгляд, «странных ритуалов» часто есть чисто физическое объяснение: например, когда ты проводишь рукой по контейнеру, то снимаешь статическое электричество.

– А после стрельбы какой ритуал?

С.М.: Всем спасибо…

– А ритуальный достархан?

М.А.: Обязательно. Завершение важных испытаний, особенно государственных, комиссия обычно отмечает в ресторане. Но это совсем другая история, не про конструкторские трудовые будни.

nvo.ng.ru

«Корнет-ЭМ» – ПТРК без комплексов » Военное обозрение

Тульское КБП – ведущая проектно-конструкторская организация оборонно-промышленного комплекса России, коллективом которой разработано, освоено в серийном производстве более 150 образцов вооружения и военной техники. О том, что на «Метисе» можно форсировать реки, а из противотанкового ракетного комплекса «Корнет-ЭМ» вести огонь не только по танкам, но и по воздушным и надводным целям, заместителю ответственного редактора «Независимого военного обозрения» Олегу ОДНОКОЛЕНКО рассказали представители подразделения, занимающегося разработкой противотанкового оружия, Михаил АНДРЕЕВ и Сергей МАСТ.


– Танкостроители утверждают, что после появления бронетехники нового поколения, в том числе нашей «Арматы», противостояние брони и противотанковых средств закончилось в пользу танков. Согласны?

Михаил Андреев: По этическим и патриотическим соображениям мы не можем обсуждать нашу технику. К тому же, с нашей стороны было бы самонадеянно делать какие-либо заявления по эффективности наших комплексов против «Арматы», ведь ее разработка еще не завершена и танкостроители тщательно скрывают свои секреты. А применительно к существующим зарубежным танкам можно сказать, что ракеты комплексов «Корнет-Э» и «Корнет-ЭМ» пробивают больше метра броневой стали, в том числе за динамической защитой. Ни у одного современного танка такой брони нет.

Сергей Маст: На одних из переговоров о поставках ПТРК «Корнет-Э», инозаказчик, бригадный генерал танковых войск, высказал свое решительное мнение: «Если кто-нибудь скажет, что «Корнет-Э» не самый лучший противотанковый комплекс в мире, я того лично загрызу!» И переводчик уточнил, что это дословный перевод, а не интерпретация. В общем, превосходство «Корнета» признают все. Даже конкуренты. Когда встречаемся на выставках, говорят: лучше нашего ПТРК ничего нет – самый простой, самый надежный и при этом очень могучий и эффективный.

– А если броня комбинированная?

М.А.: Комбинированная броня – это чередующийся набор плит из различных металлических и неметаллических материалов, который имеет определенный эквивалент в пересчете на гомогенную сталь, но все равно получается меньше метра. Кроме того, у танков, как правило, серьезно защищена только лобовая проекция, а по бортам и сзади броня значительно тоньше…

– А кому принадлежит идея стрелять из ПТРК по воздушным целям? Было специально техзадание или идея родилась уже в ходе эксплуатации?

М.А.: Это идея Аркадия Георгиевича Шипунова – в контексте развития противотанковых ракетных комплексов придать им новое свойство: возможность поражать воздушные цели. Все наши ранее разработанные комплексы – и «Конкурс», и «Метис», и «Корнет-Э» – в принципе способны вести огонь по воздушным целям, например, по зависшим вертолетам. Потом добавилось еще одно свойство: возможность поражения малоскоростных целей.

С.М.: Смысл в чем: управляемая ракета ПТРК «Корнет-ЭМ», предназначенная для стрельбы по воздушных целей, оснащена НДЦ – неконтактным датчиком цели, который позволяет поражать цель на дистанции, без прямого попадания. Это принципиально важно, потому что воздушная цель обладает высокой маневренностью, и на большой дальности прямое попадание достаточно проблематично. Но за счет использования в управляемой ракете НДЦ мы можем за счет фугасного действия, возникающего при срабатывании боевой части, поразить цель при допустимом промахе до 3 метров. Благодаря чему мы имеем возможность вести эффективный огонь не только по крупным воздушным целям – по вертолетам, самолетам штурмовой авиации и т.д., но и поражать небольшие цели – например, беспилотные летательные аппараты. Так что «Корнет-ЭМ» – это современный многоцелевой комплекс, который кроме своей основной задачи – поражение тяжелобронированной техники – может выполнять еще и функции ПВО.

– А в качестве торпедного оружия применять «Корнет», случайно, не пробовали?

М.А.: Ну, насчет торпедного оружия – это уж слишком, а вот по надводным целям работаем успешно. Дальность стрельбы управляемой ракетой с термобарической боевой частью – до 10 километров, соответственно комплекс «Корнет-ЭМ», расположенный на берегу, в пределах досягаемости вполне может поразить любую надводную цель. Тротиловый эквивалент заряда боевой части – 7 килограммов, и подрыв такого заряда способен нанести очень серьезный урон.

– Уже стреляли с борта?

С.М.: По надводной цели только с берега. Носитель, находящийся на плаву, раскачивается волнами, а используемая в комплексе лазерно-лучевая система управления предполагает необходимость стабилизации лазерного луча. Подобная стабилизированная система управления ракетами семейства «Корнет» реализована в разработанном КБП боевом модуле «Бережок», предназначенном для оснащения боевых машин пехоты. БМП с таким модулем, находясь на плаву, успешно ведет огонь по любым целям – как по надводным, так и по находящимся на берегу.


«Корнет-Э» неприхотлив и одинаково хорошо работает в любых, даже в самых жестких условиях.


– А по «Меркаве» или «Леопардам» стрелять приходилось?

М.А.: Скажем так, кроме информации в Интернете, доступной каждому, мы не располагаем достоверными сведениями о применении наших комплексов по «Меркавам» и «Леопардам». Однако при проведении демонстрационного показа в одной из арабских стран Ближнего Востока инозаказчик предложил нам интересную задачу – выполнить стрельбу по набору бронеплит иностранного производства, которые используются при изготовлении танковой брони. В результате стрельбы набор плит был пробит насквозь, также пострадал отвал опрометчиво оставленного позади цели бульдозера, который эти плиты притащил. В общем, пробили метр брони и транспортное средство в придачу.

– Знали, что стреляли по «Меркаве»?

С.М.: Нет, нам не говорили, чья броня. Но по разговорам с инозаказчиком стало понятно, что эти бронеплиты используются их «вероятным противником» для изготовления танков.

М.А.: Еще был интересный случай, но уже при стрельбе нашим же комплексом «Метис-М1». В качестве мишени инозаказчик предложил французский танк послевоенного производства. Его поставили на пригорок с наклоном башни в сторону нашей позиции. В результате попадания ракеты кумулятивная струя пробила башню, казенник пушки и уже через шасси вышла наружу. Приехал начальник полигона и начал искать точку попадания. Не поверил, что пробили насквозь. Тогда наш оператор попросил начальника полигона заглянуть в пробоину в башне, а сам с противоположной стороны – через пробоину в шасси посветил фонариком. Учитывая, что осмотр мишени проводился в сумерках, луч света, прошедший через танк насквозь – прямо в глаз начальника полигона, оказался весьма убедительным доказательством. Всяческие сомнения были сняты.

– Какой зарубежный противотанковый комплекс по боевым свойствам может сравниться с «Корнетом»?

С.М.: Никакой. Аналога у «Корнета-ЭМ» нет – по совокупности качеств он превосходит все современные зарубежные ПТРК.

– И как долго длится это превосходство?

С.М.: Комплекс «Корнет-Э» КБП серийно производит и поставляет на экспорт с конца 90-х. В настоящее время начались поставки «Корнета-ЭМ» – модернизированного, с увеличенной дальностью и бронепробиваемостью. Вот столько времени и существует наше превосходство.

– А у «Корнета-ЭМ» есть перспектива развития или это уже – финальное звено, лучше быть не может?

М.А.: Финального звена не бывает, всегда идет конкуренция. Развиваются танки – наши цели, развиваемся и мы.

– А вот танкостроители утверждают, будто «Армата» – предел танкового совершенства…

С.М.: Как мы уже сказали, некорректно обсуждать современную и перспективную технику российского производства и тем более возможности ее поражения. А вот небольшой экскурс в историю. Для примера возьмем две ранние разработки Тульского КБП – ПТРК «Фагот» и «Метис». Бронепробиваемость ракет этих комплексов была на уровне 400–500 миллиметров, и этого вполне хватало для борьбы с основными боевыми танками того времени. Потом танкостроители увеличили толщину брони у танков, ну, а разработчики ПТРК модернизировали ракету – увеличили калибр, тем самым повысили бронепробиваемость. Когда танки оснастили динамической защитой, ракеты ПТРК начали оснащаться тандемными боевыми частями: лидирующий заряд БЧ снимает динамическую защиту, а основной заряд боевой части уже пробивает, по сути, «голую» броню. Затем для защиты танков от ПТРК разработали системы постановки оптических помех, в ответ разработчики ПТРК стали повышать помехоустойчивость своих комплексов. КБП, например, разработало помехоустойчивую систему управления, реализованную в комплексе «Корнет-Э». Современные тенденции защиты танков идут по пути установки систем активной защиты, в ответ в «Корнете-ЭМ» предусмотрен тандемный режим стрельбы – двумя ракетами по одной цели в одном лазерном луче. Ракеты запускаются с разницей меньше секунды, так что даже в случае «снятия» системой активной защиты первой ракеты, вторая гарантированно поразит цель. Так что конкуренция идет постоянно.

– И танкисты всегда играют белыми?

М.А.: Конечно, они же для нас цель. А ПТРК – оружие оборонительное! В последнее время, в свете многочисленных локальных конфликтов, КБП позиционирует свои противотанковые комплексы как оборонительно-штурмовое оружие. Потому что иностранные противотанковые комплексы, тот же американский ТОW, особенно на себе не потаскаешь – он габаритный и тяжелый, чтобы его носить, необходим целый расчет. А «Корнет-Э» позиционируется как возимо-носимый комплекс. На любом транспортном средстве – автомобиле, мотоцикле, даже на вьючных животных он без труда доставляется к линии соприкосновения, а уж потом оператор и заряжающий легко могут перенести его на несколько сотен метров в любом направлении.

– На линии соприкосновения – это как расчет легендарной 45-миллиметровой пушки под названием «Прощай, Родина!»?

М.А.: Не совсем так. В годы Великой Отечественной расчет сорокапятки на передовой оказывался в зоне эффективного огня противника – и в ответ танки стреляли по позиции пушки прямой наводкой. В случае с «Корнетом-ЭМ» максимальная дальность стрельбы противотанковыми ракетами – 8 километров, что значительно превосходит возможности ответного эффективного огня из танков.

– А вы как обнаруживаете танки на такой дистанции?


Ракета 9M133-1. Дальность стрельбы – 100–5500 м. Тандемно-кумулятивная БЧ, бронепробиваемость до 1100 мм за динамической защитой.


С.М.: Во всех современных комплексах есть различные средства обнаружения – тепловизионные и телевизионные камеры, прицелы. Кроме того, можно получать и внешнее целеуказание, в том числе от беспилотников. Так что никаких проблем с обнаружением танка нет. Процесс поиска и обнаружения, в принципе, одинаковый – танк пытается обнаружить расчет ПТРК, а расчет ПТРК – танк, но есть большая разница в размерах: танк – это 2 метра в высоту и 6 метров в длину – большая машина, а расчет ПТРК, да еще укрытый в траве, – не такая легкая для обнаружения цель. По целям, расположенным на больших дальностях, танку попасть с первого выстрела проблематично. Тогда как ПТРК – оружие снайперское. Даже на максимальной дальности мы вполне можем попасть в окно или в амбразуру ДОТа. Иначе говоря, снайпер или пулеметный расчет уничтожается на расстоянии, превышающем дальность их ответного огня. Вот почем наши ПТРК – это еще и штурмовое оружие.

– Поразить из ПТРК на дальности 8 километров снайпера и пулеметный расчет… Такие стрельбы проводились, это не теория?

С.М.: Неоднократно. Вот, например, недавно для делегации инозаказчика мы продемонстрировали стрельбу по танкам и по мишени типа «здание», представляющей собой двухэтажный дом из железобетонных блоков. С первого же раза попали точно в оконный проем – ракета влетела внутрь и взорвалась. Если без подробностей, железобетонное сооружение сложилось как карточный домик и превратилось в груду камней, что вызвало неописуемый восторг у представителей иностранного заказчика.

– Кто автор концепции универсальности нашего современного противотанкового оружия?

М.А.: Конечно, Аркадий Георгиевич Шипунов, все реализованные в наших комплексах идеи предлагались им. Универсальность применения комплекса по различным целям обеспечивается за счет наличия в ПТРК двух ракет – с тандемной кумулятивной боевой частью и с термобарической боевой частью. Наличие этих двух типов ракет позволяет поражать практически все цели, которые могут появиться на поле боя. Кумулятивная – для поражения тяжелобронированных целей, термобарическая – для автомобилей, зданий, бункеров, живой силы, а в случае «Корнет-ЭМ» – еще и различных воздушных целей.

С.М.: С того момента, как был создан наш первый противотанковый ракетный комплекс «Фагот», концептуально ничего не изменилось. На ракете установлен источник излучения. Пусковая установка принимает излучение, определяет по нему положение ракеты в пространстве и формирует команды для наведения ракеты на цель. Наведение осуществляется в полуавтоматическом режиме, то есть оператор сопровождает только цель, а ракета выводится на линию визирования системой управления. В случае «Корнета» систему наведения «повернули» наоборот: источник излучения поместили на пусковой, а приемник и аппаратуру управления, которая определяет положение в пространстве, установили в ракете – то есть ракета сама определяет свое положение относительно центра лазерного луча и сама формирует команды, необходимые для попадания в цель. Ну, а функция у оператора прежняя – с помощью приводов наведения удерживать прицельную марку на цели.

М.А.: Следующий шаг – «Корнет-ЭМ». В состав его системы управления введен автомат сопровождения цели, с помощью которого сопровождение целей и наведение на них ракет может выполняться автоматически – без участия оператора, что позволило исключить влияние человеческого фактора на результаты стрельбы.

С.М.: При полуавтоматическом наведении функция оператора заключается в том, чтобы найти через прицел цель, совместить перекрестие и нажать на пуск – и все, ракета пошла… Остается только вращением приводов наведения пусковой установки удерживать прицельную марку на цели до попадания ракеты. В «Корнете-ЭМ» оператор видит цель на мониторе, набрасывает на нее марку автомата сопровождения, нажимает на кнопку «Пуск». Происходит старт ракеты и дальше в процессе наведения он уже не участвует – система управления сама обеспечит попадание ракеты в цель, в том числе движущуюся с высокой скоростью и маневрирующую. Оператор в это время может заниматься поиском другой цели.

– Если «Корнет» настолько хорош, почему до сих пор покупают «Метисы»?

М.А.: У каждого нашего комплекса есть свои уникальные особенности и преимущества. Например, у ракет семейства «Метис» по сравнению с другими комплексами значительно упрощена бортовая аппаратура управления, которая состоит только из рулевого привода – сигнал управления по проводной линии связи идет напрямую из пусковой установки. При этом «Метис» значительно дешевле аналогов, проще и надежнее. В высокой боевой эффективности этого комплекса смог лично убедиться заместитель председателя правительства России Дмитрий Олегович Рогозин. Во время визита в КБП 29 апреля 2013 года он за 15 минут прошел курс обучения на компьютерном тренажере, а затем в реальных условиях полигона с первого выстрела попал из «Метиса-М1» в цель на дальности 2 км.

– Сам попал или помогли начальнику?..

М.А.: Конечно, сам. А как там поможешь: два маховичка приводов наведения и собственный глаз… И это говорит о том, что ПТРК «Метис-М1» очень прост в обращении, что особенно подкупает многих инозаказчиков. Ведь в большинстве армий служат обычные солдаты, у которых нет высшего образования, поэтому наши зарубежные партнеры по военно-техническому сотрудничеству всегда просят что-то типа автомата Калашникова – простое в обращение, но надежное и высокоэффективное оружие – чтобы проверок и настроек было поменьше.

У нас накопился большой объем статистики, подтверждающий, что и «Метис-М1», и «Корнет-Э» одинаково хорошо работают в любых, даже в самых жестких условиях. Случалось, приезжаешь к инозаказчикам, тебя приводят на склад, где пусковые установки свалены в кучу, как дрова, но начинаешь проверять – все работают, ни одного отказа! Кстати, ракеты наших современных комплексов не требуют никаких проверок в течение хранения. Иногда в шутку говорим нашим иностранным заказчиками: «Единственная проверка, которую вы обязательно должны сделать, это открыть ящик и посмотреть, там ли ракета…»

– А автоматическое перезаряжание «Корнету-ЭМ» не полагается?

С.М.: Под автоматическим перезаряжанием подразумевается, что все делается без участия человека: нажал на кнопку – и все само собой зарядилось. В комплексе «Корнет-ЭМ» перезаряжание пока полуавтоматическое: пустые контейнеры отстреливаются, пусковая переводится в положение для заряжания, дальше оператор рычагом досылает ракету из боеукладки на направляющую пусковой установки. Все, пусковая установка к стрельбе готова. В принципе, восьми ракет, установленных на направляющих и готовых к пуску, вполне достаточно, чтобы нанести существенный урон противнику и тем самым уменьшить его агрессивный пыл.

– А кто определил, сколько боекомплекта достаточно?

М.А.: В свое время были разработаны модели боя, в которых принято, что при нанесении противнику урона более 30% боевая задача считается выполненной – противник больше уже не способен наступать. Например, при наступлении группы из шести танков одного комплекса «Корнет-ЭМ» с полным боекомплектом достаточно, чтобы нанести урон противнику значительно больше 30%.

– Это если противник не будет сопротивляться…

М.А.: «Корнет-ЭМ» стреляет на 8 километров, а танк – на 2,5–3 километра. До того, как танки выйдут на рубеж, позволяющий вести прицельный огонь по боевым машинам нашего комплекса, половина танков точно будет уничтожена. У противника нет никакого шанса, поскольку техническая скорострельность у нашего ПТРК – 2,5 выстрела в минуту, при этом одновременно комплекс может вести огонь по двум целям сразу четырьмя ракетами – то есть тандемом по каждой из целей. Короче: пока нет ответного огня, мы можем вести огонь по любым видимым целями, и ничто нам не помешает уничтожать их одну за другой.

– А что представляет собой носимый вариант «Корнета»?

М.А.: Пусковая установка весит 26 килограммов, ракета – 30 килограммов. Один человек переносит пусковую установку, другой – ракету. Если хотите, чтобы под рукой в бою было три-четыре ракеты, берите столько же людей или, скажем, вьючное животное. Например, в горах без «боевых осликов» точно не обойтись. А вообще-то, если боекомплект под рукой, для стрельбы достаточно одного оператора: зарядил ракету, нашел цель, произвел пуск, добился попадания – заряжай следующую. Остальные члены расчета используются только для подноса боеприпасов и помощи при заряжании.

– Сколько стран имеют на вооружении ПТРК «Корнет» и какая требуется доработка для экспортных вариантов?

М.А.: В настоящее время более десятка стран мира уже имеют на вооружении ПТРК «Корнет-Э», который отлично зарекомендовал себя при эксплуатации в различных широтах и климатических зонах. Основное требование инозаказчика, отличающееся от требований Российской армии, – температурный диапазон эксплуатации. Все, что идет на экспорт, а в основном это страны, расположенные южнее России, должно надежно работать в более теплом и более влажном климате. А так, особых доработок не требуется. В качестве дополнительной опции инозаказчик нередко просит разместить наш комплекс на своих транспортных средствах, что нами с успехом реализовано – имеется положительный опыт установки ПТРК «Корнет-Э» на легких носителях типа «Хаммер» и на других.

– Как известно, самое главное в комплексе – ракета. Что она собой представляет?

С.М.: Конструкция нашей ракеты такая же простая и надежная, как у тульского самовара: двигатель, боевая часть и аппаратура управления – как можно убедиться, ничего лишнего. Не отличается сложностью и выносная пусковая установка: прицел, тренога и вертлюг с приводами наведения. Это про «Корнет». С «Метисом» еще проще. Концепция такая же: двигатель, боевая часть, а бортовая аппаратура управления – только рулевой привод. И вообще комплекс «Метис-М1» очень компактный и легкий, комплекс с тремя ракетами могут переносить два человека.

– Сколько ушло времени на создание, скажем, «Корнета-ЭМ»?

М.А.: Процесс создания любой системы от идеи до принятия на вооружение предполагает определенные стадии. На основании технического задания (ТЗ) делаются расчеты и разрабатывается рабочая конструкторская документация (РКД). Потом по РКД изготавливаются опытные образцы и проводятся их предварительные (раньше назывались заводскими) испытания – для подтверждения достижения заданных требований за счет применения выбранных технических решений. Если все удачно, наступает черед государственных испытаний, которые проводит уже комиссия Министерства обороны. При проведении испытаний, что вполне естественно, обнаруживаются какие-то недостатки, несоответствия, проводится оперативная доработка и конструкторской документации, и самих образцов. Затем комиссия по проведению государственных испытаний дает рекомендации о принятии комплекса на вооружение Российской армии.

– А были ли случаи, когда не военные выдавали техзадание, а вы сами предлагали им что-то новенькое?


Самоходный вариант ПТРК «Корнет-ЭМ» на шасси «Тигр». Фото предоставлено Тульским КБП


М.А.: Основные направления развития военной техники, конечно же, определяет Министерство обороны, которое является для нас, предприятий ОПК, потребителем, оно же и определяет основные требования к вооружению. Однако в 90-х был период, когда из-за нехватки финансирования у большинства предприятий ОПК госзаказа не было и НИОКРы по заказу Министерства обороны практически не велись. Предприятиям приходилось крутиться; кто-то сдавал площади в аренду, другие распадались на маленькие фирмочки. Вот тогда Аркадий Георгиевич для обеспечения выживания предприятия и сохранения научной школы и принял решение работать на экспорт. И наши специалисты на основе анализа мировых тенденций развития вооружения и военной техники сами, но, естественно, не без участия военных, стали формулировать тактико-технические требования к новому комплексу ворружений, который должен превосходить зарубежные аналоги и быть востребованным на мировом рынке.

– И так появился «Корнет-Э»?

М.А.: Это на словах все просто. Как известно, еще в 90-х годах Тульское КБП разработало для Минобороны РФ ПТРК «Корнет» на базе боевой машины. И уже на этой основе, но с учетом требований инозаказчиков, был создан экспортный вариант ПТРК «Корнет-Э» – с выносной пусковой установкой, турелью на четыре направляющие и возможностью размещения на легких носителях. Вот этот комплекс действительно появился на свет по инициативе предприятия. Но, слава богу, те времена прошли. Сегодня гособоронзаказ финансируется хорошо, и КБП выполняет значительное количество опытно-конструкторских работ по тактико-техническим заданиям наших силовых ведомств.

– Почему выбрали название «Корнет», а, например, не «Прапорщик»?

М.А.: На этот счет существует много версий и легенд, но это речь идет совсем не о том корнете, о котором можно подумать. Это не воинское звание, а название духового музыкального инструмента – просьба не путать с кларнетом. Насколько нам известно, такое название придумал Аркадий Георгиевич Шипунов. По советским правилам каждая ОКР имела свой шифр, который выдавался Министерством обороны. Например, хорошо известна цветочная серия для артиллерийских систем: «Акация», «Гиацинт», «Тюльпан», «Пион» и т.д. Для ПТРК, возможно, из-за внешнего сходства контейнеров ракет с трубами духовых инструментов, военными были выбраны музыкальные названия: «Фагот», «Гобой»… Именно по инициативе академика Шипунова в этот «духовой оркестр» добавился еще один инструмент – «Корнет». Хотя многие поддерживают легенду, связанную с воинским званием, – так проще объяснять инозаказчикам.

– «Корнет» имеет четкое отношение к военному делу. Но почему «Метис»?

С.М.: К сожалению, большинства свидетелей той давней истории уже с нами нет, поэтому подробностей сохранилось мало. Одно из объяснений: потому что ПТРК «Метис» гибрид – вроде бы вооружение управляемое, но ракета настолько простая, что комплекс по сути своей близок к гранатомету. Ракета состоит из боевой части, двигателя и рулевого привода – за исключением рулевого привода, такие же составные части и у гранатометного выстрела. Вот вам и объяснение названия «Метис». При этом надо отметить, что комплекс очень компактный и легкий: вес пусковой установки 9,5 килограмма, а вес самой ракеты – 13,8 килограмма. Поэтому «Метис» можно доставить в любую точку, куда пройдет человек, даже в том случае, если придется преодолевать водные преграды. Все составные части комплекса – и ракеты, и пусковая установка, и тепловизор – обладают положительной плавучестью, так что утонуть расчету с вьюками ПТРК «Метис-М1» за спиной довольно проблематично.

– Не попадали ли ваши комплексы в руки конкурентов, есть такие сведения?

М.А.: Официальной информации у нас нет опять-таки нет, а в Интернете чего только не увидишь…

С.М.: О конкурентах не скажу. А вот иностранные военные, которым выпала возможность применять и наши комплексы, и комплексы зарубежного производства, при встречах на международных выставках обычно отзываются о боевой эффективности наших ПТРК восторженно. Не раз приходилось слышать: «Ваша техника для настоящей войны, а западная – для парадов». Кстати, многие представители иностранных армий сокрушаются, что из-за введенных санкций не могут приобрести именно наши комплексы, хотя есть и большое желание, и значительные финансовые возможности. Тут надо отметить, что хорошую рекламу нам делает Интернет: в Сети много роликов, демонстрирующих эффективность наших комплексов, как современных, так и разработанных еще в советское время.

– Если «Корнет» так прост, почему американцы не могут сделать такой же ПТРК?

С.М.: Полагаю, явно не по финансовым соображениям – военный бюджет у американцев большой, денег надо осваивать много… Но простота «Корнета» обусловлена большим количеством примененных ноу-хау, которые на Западе повторить все-таки не могут.

М.А.: Про американцев не знаю, но есть информация, что зарубежные заказчики, которые в свое время закупили у нас «Метис», все-таки ведут опытно-конструкторские работы по разработке своих аналогов наших комплексов. В служебной командировке от представителей принимающей стороны услышали такой вопрос: «Не понимаем, как ваша ракета летает на такую дальность при весе всего в 13 килограммов? У нас легче 20 килограммов никак не получается…»

– Подсказали?

М.А.: Я им ответил: «Это наше ноу-хау!» А если серьезно, при разработке любой системы грамотный разработчик закладывает в нее модернизационный потенциал и запас. Но не сверхизбыточный! И часто модернизация идет за счет выборки этого самого запаса. Пример. В 1992 году мы сдали на вооружение «Метис», ракеты которого летали на 1,5 километра. Позже за счет имевшихся запасов и применения ноу-хау дальность удалось увеличить до 2 километров. Сейчас прорабатываем вариант по дальнейшему увеличению дальности полета ракеты, Появляются новые технологии, новые материалы, и мы активно внедряем их в свои разработки. Например, раньше аппаратура управления разрабатывалась на дискретных элементах – транзисторы, конденсаторы, резисторы – и, естественно, занимала в ракете много места, сейчас все сводится в интегральные микросхемы или реализуется на микропроцессорах. В результате в ракете освобождается пространство, которое можно использовать для увеличения топливного заряда или заряда боевой части и увеличить соответственно дальность или могущество.

С.М.: В качестве подтверждающего примера можно сослаться на ПТРК «Корнет-ЭМ». При габаритах, идентичных ракетам этого комплекса, и незначительном увеличении массы была достигнута вдвое большая дальность полета и существенно увеличена бронепробиваемость.

– Тульское конструкторское бюро приборостроения – это производство или это наука?

С.М.: В настоящее время КБП тоже метис – уникальное предприятие, в котором объединены и производство, и наука. Это во времена СССР было довольно четкое разделение труда между организациями: были научно-исследовательские институты (НИИ), были конструкторские бюро (КБ), были серийные заводы. НИИ в основном выполняли научно-исследовательские и поисковые работы. В КБ упор был на опытно-конструкторские работы, КБ также разрабатывало и изготавливало опытные образцы изделий, проводило их испытания. Дальше, обычно на этапе госиспытаний, Минобороны определяло, какой завод будет это изделие осваивать и производить серийно. В 90-е годы система развалилась, и Аркадий Георгиевич Шипунов принял решение превратить КБП в предприятие полного цикла – начиная от исследований, разработки, испытаний и заканчивая серийным производством. Начали со стрелкового вооружения, которое и помогло предприятию выжить в то время. Сегодня на нашей производственной базе серийно изготавливается вооружение и военная техника практически для всех родов и видов войск – стрелково-гранатометное вооружение, противотанковые и многоцелевые ракетные комплексы, боевые модули для БМП, БМД и комплексы ПВО.

– Иначе говоря, начали с самого простого?

С.М.: Не сказал бы, что разработка и производство стрелкового оружия – это самое простое. За многие десятилетия конкурентной борьбы между разработчиками придумать что-то новое в том же пистолете довольно сложно. Однако, например, Василию Петровичу Грязеву это удалось. Конструкторы под его началом разработали пистолет ГШ-18, самый легкий в своем классе, всегда готовый к стрельбе, при этом в стандартной рукоятке вмещается обойма на 18 патронов вместо 9.

– ГШ-18 чем-то похож на Glock, разве что немного, на мой взгляд, уступает в изящности.

М.А.: Иностранцы любят и умеют делать красивые вещи, но иной раз изящность идет в ущерб функциональности. А оружие – это не телевизор, это не автомобиль, оружие – это то, что спасает тебе жизнь. Поэтому главное в оружии – функциональность. Ты должен иметь возможность воспользоваться им внезапно и в любой ситуации. Вот, например, уже обсуждавшийся ПТРК «Метис-М1», После преодоления водной преграды расчет комплекса уже через 20 секунд готов вести огонь. Перезаряжание – 10 секунд, а скорострельность при стрельбе на максимальную дальность – три-четыре выстрела в минуту. Ни один иностранный «изящный» комплекс такой возможности боевому расчету предоставить не может.

– Конструкторы оружия люди суеверные?

М.А.: Конечно. В любой профессии есть свои ритуалы и приметы, которые неукоснительно соблюдаются. Вспомните хотя бы ритуальный просмотр космонавтами легендарного «Белого солнца пустыни» перед стартом. У нас тоже есть свои «условности». Например, ракету на испытания надо подносить только так, как она полетит, – ни в коем случае нельзя нести хвостом вперед. Стрелять надо ракетами только по возрастанию номеров. Обязательно надо погладить ракету перед стрельбой. Впрочем, у этих, на первый взгляд, «странных ритуалов» часто есть чисто физическое объяснение: например, когда ты проводишь рукой по контейнеру, то снимаешь статическое электричество.

– А после стрельбы какой ритуал?

С.М.: Всем спасибо…

– А ритуальный достархан?

М.А.: Обязательно. Завершение важных испытаний, особенно государственных, комиссия обычно отмечает в ресторане. Но это совсем другая история, не про конструкторские трудовые будни.

topwar.ru

противотанковый ракетный комплекс. ПТРК «Корнет-ЭМ». ПТРК «Корнет-Э»

Начиная с Первой мировой войны, танки быстро стали настоящей головной болью пехоты. Первоначально, даже будучи оснащены примитивной броней, они не оставляли шансов бойцам. Но даже во времена Второй мировой войны, когда, казалось бы, появилась полковая артиллерия и ПТР (противотанковые ружья), танки все равно диктовали свои правила ведения боя.

Но тут наступил 1943 год, ознаменовавшийся одним из тех немногих случаев, когда инженеры фашистской Германии смогли создать не только действенное, но и максимально эффективное оружие, фауст-патрон. Именно на его основе после войны был создан знаменитый РПГ-2, ставший, в свою очередь, родоначальником и вовсе легендарного РПГ-7.

Но постоянная «битва брони и снаряда» и не думала останавливаться. Появилась композитная броня, которую обычным гранатометом было не так-то просто пробить. Кроме того, уже вовсю проводились опыты по созданию динамической и активной системы защиты, которыми сегодня оснащаются все нормальные ОБТ мира. Нужно было новое средство противодействия.

Таковым стали портативные пехотные противотанковые комплексы. По своему внешнему виду их рабочая часть сильно напоминает все тот же гранатомет, вот только крепится «труба» к специальной опоре, на которую же монтируют многочисленные средства наведения и управления. В качестве снаряда используется не реактивная граната, а полноценная противотанковая ракета, пусть даже и небольшая.

Сегодня мы хотим рассказать вам про «Корнет». Противотанковый ракетный комплекс этой модели уже давно стоит на вооружении нашей армии и теоретически позволяет эффективно противодействовать всем современным ОБТ вероятного противника.

Начало разработки

Какой бы тяжелой не была ситуация в 90-х годах, но, к чести отечественных оружейников (Тульский КБ), была начата работа над совершенно новым образцом вооружения. Уже в 1994 году первые комплексы стали поступать на вооружение нашей армии. Справедливости ради стоит заметить, что работа началась далеко не на пустом месте: в качестве основы использовался противотанковый комплекс «Рефлекс», который на тот момент мог быть установлен на все отечественные танки, а также самоходные орудия «Спрут-С» и «Спрут-СД».

Но у всех существовавших на то время отечественных противотанковых систем был один, но очень существенный недостаток. Речь идет о способе управления: либо проводной, когда военнослужащим приходилось носиться с катушками, либо посредством радиокоманд, которые вполне могли быть подавлены вражескими средствами для постановки активных помех.

«Управленческие особенности» нового ПТРК

Чем же отличался «Корнет»? Противотанковый ракетный комплекс данного типа комплектовался системами управления, сходными с теми, которые использовались в авиационной промышленности. Во-первых, на самой установке монтируется довольно мощный лазерный излучатель, который эффективно подсвечивает цель. В конструкции последней имеется фотоприемник, который ловит отраженный луч. Система самонаведения ракеты интерпретирует полученные данные и способна тонко корректировать полетный курс.

Заметим, что ПТРК прошлого поколения имели и еще одну проблему: точность попадания практически на 90% зависела от профессионализма оператора и его твердой руки. Солдату приходилось буквально вручную осуществлять корректировку полета ракеты, постоянно наводя ее на цель. Для этого использовался джойстик. Представьте себе ситуацию, когда вражеская машина в это время не стоит спокойно на месте, а активно маневрирует, стараясь накрыть оператора из всех доступных видов оружия: стоит тому чуть сильнее дернуть пальцем — все, ракета ушла мимо цели.

Провода нередко рвались, будучи порванными осколками или пулями, да и от банального их перетирания подстраховаться было невозможно. Управление по радиоканалу частенько глушилось.

Таких недостатков и был полностью лишен «Корнет». Противотанковый ракетный комплекс совершенно автономен, оснащается «умными» ракетами, которые не нужно вести вручную. Конечно, теоретически лазерный луч можно отразить и рассеять, задействовав дымовую завесу. Но, как показывает практика, на это нужно сравнительно много времени. Скорость же полета ракеты такова, что даже если за 100-300 метров от цели ее точные координаты будут потеряны, боеприпас покроет это расстояние за столь малый отрезок времени, что вражеский танк все равно никуда не денется.

Таким образом, комплекс «Корнет» является высоконадежным оружием, которое позволяет уверенно поражать вражескую бронетехнику в различных условиях.

Какие задачи были поставлены перед конструкторами?

Начиная с середины 80-х годов, практически все танки западных держав комплектовались системами динамической защиты, а потому перед туляками стала «простая» задача: обеспечить надежное поражение защищенной таким методом техники. Неудивительно, что разрабатываемая ракета «Корнет» 9М133 сразу же была оснащена тандемной боевой частью. Ее первый элемент выводил из строя ДЗ, провоцируя ее срабатывание, а уж вторая часть поражала непосредственно танковую броню.

Кстати, из-за этого конструкция ракеты была весьма примечательной. Так, кумулятивный заряд находится в хвостовой части, двигатель — в средней, а первичный заряд — в носовой. Системы управления находятся в кормовой части.

Нетрадиционное использование

Впрочем, далеко не одни только танки может уничтожать «Корнет». Противотанковый ракетный комплекс вполне может быть использован несколько нетрадиционным способом.

Дело в том, что различные ПТРК различных комплектаций еще со времени своего принятия на вооружение частенько использовались солдатами в качестве эффективного средства, при помощи которого врага можно было быстро выкурить из укрепленного ДОТа. Так, в ходе битвы за Фолкленды в 1982 году английские десантники очень часто брали укрепленные районы, подавляя их сопротивление именно при помощи своих противотанковых комплексов.

Наш спецназ, используя «Фаготы», выбивал душманов из их пещер, а российские ВС применяли это оружие во время второй Чеченской кампании. Оказалось, что «Фаготы» чрезвычайно эффективны при зачистках зданий. Словом, за последние годы таких примеров скопилось очень и очень много.

Важно только учитывать, что ракеты ПТРК — не термобарический боеприпас, а потому против живой силы врага ее применение далеко не всегда приводит к нужным результатам. Туляки, оценив боевой опыт советских и российских войск, специально для «Корнета» создали ракеты, оснащенные как раз-таки термобарической боевой частью. Такой снаряд, попав в замкнутое пространство укрепленного бункера, буквально разрывает все живое внутри за счет резкого перепада давления, возникающего при взрыве.

Словом, ракета «Корнет» — действительно многоцелевое оружие, которое может чрезвычайно широко использоваться во всех родах войск.

Западные версии

Во всем мире заметна активная тенденция полного отказа от противотанковых комплексов, для управления которыми необходим квалифицированный оператор. К числу западных ПТРК относятся американские «Джавелины» и израильские «Спайки». Их оператор руководствуется принципом «выстрелил и забыл». Считается, что такие комплексы принадлежат к третьему поколению. Наш комплекс «Корнет», к слову, относится ко второму.

Ракета, выпущенная из таких систем, ориентируется не только на лазерный луч и тепло двигателя, исходящее от цели, но и на эталонное изображение вражеской техники, которое заложено в ее память.

Основной проблемой того же «Джавелина» является крайне высокая стоимость боеприпасов. Одна ракета вполне может стоить 120–130 тысяч долларов. И это за одну штуку! Далеко не во всех странах мира могут позволить себе укомплектовать свои армии такими ПТРК, несмотря на все их несомненные достоинства. Так, в Индии не так давно была анонсирована работа над самоходным противотанковым комплексом (на базе БМП), который вооружен одними только «Джавелинами». Так вот, стоимость шасси и самого боевого комплекса равны. Впрочем, ПТРК стоит даже чуть дороже.

Напротив, в той же Сирии неоднократно были замечены поделки на основе ПТРК «Корнет-Э», смонтированные на вездесущих БМП-1/2. С учетом того, что сам комплекс и ракета стоят около 30 тысяч долларов, их цена куда ниже стоимости шасси, что делает производство таких комплексов экономически целесообразным.

Кроме того, есть у западных комплексов третьего поколения и другая проблема. Выражается она в меньшей эффективной дальности. Так, ракета «Джавелина» теоретически может улететь сразу на 4700 метров, но вот ее самонаводящаяся часть эффективна только на дальности до 2,5 тысяч метров. Устанавливать такие комплексы на крупное шасси БМП попросту бессмысленно: пока машина подберется к танку, тот успеет поразить ее несколько раз (в том числе и собственными ракетами).

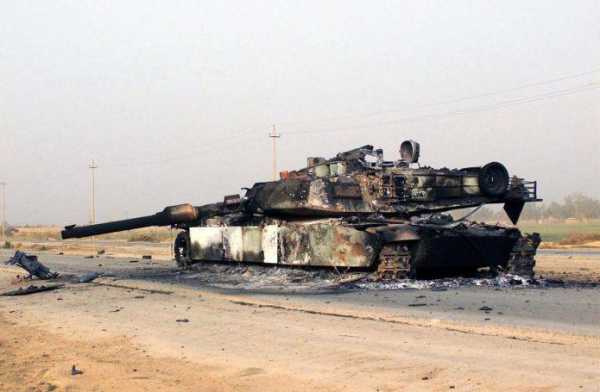

Имеются серьезные проблемы и в условиях городского боя. Так, в 2003 году американцы без проблем подбивали все иракские танки и БМП. Но то было исключительно на открытой местности. В городах случаев использования «Джавелинов» по бронетехнике не было. А потому американцы (а потом и израильтяне) оснастили свои комплексы третьего поколения ручным управлением.

Российское решение

Вскоре туляки значительно модернизировали «Корнет»: ПТРК получил «интеллектуальную» систему сопровождения цели. Выглядит ее использование так: оператор сперва визуально засекает цель, направляет в ее сторону ПТРК, а затем ставит метку. После пуска ракеты она сама ориентируется в пространстве, не требуя никакого участия человека в этом процессе. За счет этого «Корнет» — ПТРК, который может быть использован даже для гарантированного уничтожения вертолетов противника.

Если вы думаете, что «Джавелин» с его 4,5 тысячами метров выглядит хорошо, то отечественная разработка в этом отношении вообще уникальна. Так, при условии комплектования новыми ракетами при помощи «Корнета» можно подбить танк на расстоянии от восьми до десяти тысяч метров. Причем вероятность поражения цели стабильно высока на всей возможной дальности применения.

Некоторые модификации

В настоящее время наши войска получают полностью модернизированный вариант комплекса под индексом «Д», в то время как на экспорт идет «Корнет-ЭМ». В общем-то, особой разницы между ними нет никакой. Следует заметить, что буквально за последние пару лет основным шасси для этого комплекса стал автомобиль «Тигр». Кроме того, ВДВ сейчас получают специальный противотанковый ракетный комплекс «Корнет», который монтируется на шасси БТР-Д. Какие еще имеются модификации?

Что значит индекс «Э»?

Впервые ПТРК был представлен публике в 1994 году, причем использовалось наименование «Корнет-Э». Что это такое? Индекс в этом случае обозначает экспортную версию. Отличия ее от варианта, который стоит на вооружении отечественных Вооруженных Сил, минимальны, сводясь к инструкции и подписям на блоках управления, выполненных на английском языке (или любом другом, в зависимости от пожеланий заказчика).

Вообще именно противотанковый ракетный комплекс «Корнет-Э» чаще всего встречается в разнообразных «горячих точках» по всему миру. Причины просты: он дешевый, максимально простой в освоении и способен надежно поражать практически все существующие разновидности бронетехники».

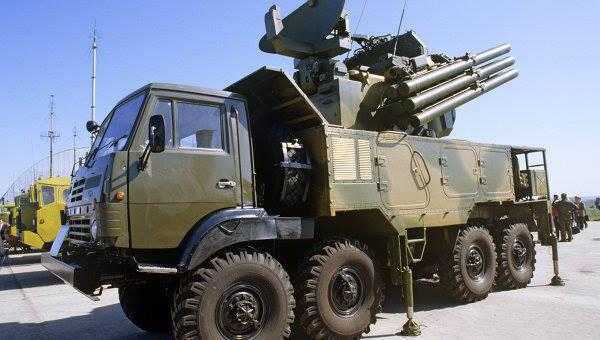

«Панцирная» версия

Как ни странно, но этот комплекс ныне рассматривается как весьма перспективная «добавка» к системе «Панцирь». Мы уже говорили о причинах: с новыми ракетами он легко собьет не только БПЛА противника, но даже боевой вертолет. В этом случае используется своеобразный «симбиоз» техники: мощная система обнаружения «Панциря» засекает цель, а уж потом противотанковый ракетный комплекс «Корнет» уничтожает ее. Как ни странно, но на один запуск ракеты ПТРК приходится один сбитый БПЛА, в то время как для уничтожения его из автоматических пушек «Панциря» требуется не менее сотни снарядов.

Конечно же, такие цели могут быть со 100% вероятностью уничтожены зенитными ракетами, вот только их стоимость такова, что такая стрельба будут чересчур затратным мероприятиям. Кроме того, нынешние дроны могут легко обмануть лазерную систему наведения «Панциря», в то время как ракета простого ПТРК руководствуется исключительно визуальным сопровождением цели, не нуждаясь в ее лазерной подсветке.

Специально для уничтожения воздушных целей был создан противотанковый ракетный комплекс «Корнет-Д», но для этой цели вполне можно использовать и прочие ПТРК этого семейства.

В настоящее время очень перспективно выглядит и идея установки комплекса на сторожевые корабли и катера ВМФ РФ (это уже не идея, такая модернизация идет). Так что всего за 20 лет эта разработка тульских мастеров прошла путь от «продвинутого» средства уничтожения бронетехники до многофункционального оружейного комплекса, который может уничтожать цели на земле, в воздухе и на море.

«Эмка»

Но наиболее перспективно для «массового потребителя» все же выглядит именно «Корнет-ЭМ», устанавливаемый на шасси «Тигра». Впервые разработка была продемонстрирована во время проведения МАКС-2011. Аналогов в мире у этой системы нет.

В этом случае комплекс оснащается сразу 16 ракетами, половина из которых находится в защитных контейнерах и полностью готова к боевому использованию. Возможна залповая стрельба по цели, когда по танку одновременно «работает» две ракеты. Возможна стрельба всеми типами боеприпасов, которые когда-либо были разработаны для этого оружия. Огромным преимуществом, которым обладает противотанковый ракетный комплекс «Корнет-ЭМ», является широкое использование при производстве доступных шасси и материалов, что резко снижает его стоимость в сравнении с западными образцами.

Основные технические характеристики

Минимальная дальность стрельбы — 150 метров. Максимальная — 10 километров. Управление установкой полностью автоматизировано, электронная «начинка» надежно защищена от возможных активных помех со стороны противника. Может одновременно вести и обстреливать сразу две цели. Кумулятивная часть может пробивать до 1300 мм гомогенной стальной брони. Фугасная версия ракеты несет заряд взрывчатки, эквивалентный 7 килограммам тротила. Переход комплекса из походного положения в боевое отнимает всего-навсего семь секунд.

Впервые в истории отечественного оружейного дела была реализована схема «выстрелил и забыл». Из-за практически полного устранения человека от процесса управления ракетой удалось почти до 100% повысить вероятность поражения цели с первой же попытки. Следует заметить, что старый комплекс «Корнет-Э» имеет почти в два раза более худшие характеристики. Возможность автоматического назначения и сопровождения цели благоприятно сказывается на психоэмоциональном состоянии личного состава, который может сосредоточиться на управлении машиной и прокладке путей отступления.

В принципе, данный комплекс может быть смонтирован далеко не на одном только «Тигре». Так, использует противотанковый ракетный комплекс корнет шасси БМП-3, причем в таком варианте (за счет лучшего бронирования) установка рекомендована к применению в условиях напряженных городских боев. Насколько сильна нагрузка на шасси несущего автомобиля?

В зависимости от количества пусковых установок, масса ПТРК «Корнет-ЭМ» может варьироваться от 0,8 до 1,2 тонн, что для шасси того же «Тигра» (которое позаимствовано у БТР) значения практически не имеет. Сами контейнеры изготовлены из высокопрочного пластика. Гарантийный срок хранения ракет без проведения регламентных проверок составляет не менее десяти лет.

Состав комплекса

Во-первых, в состав комплекса входит непосредственно шасси, оснащенное кабиной оператора с прицелом и прочими приспособлениями. Как мы уже и говорили, наша ВПК на эту роль чаще всего выдвигает автомобиль «Тигр». Особенность комплекса в этом случае еще и в том, что выглядит он далеко не как точный ПТРК, а как обычный джип, так как ракеты спрятаны в его корпус. В случае же реальной угрозы контейнер занимает свое положение на шасси всего лишь за семь секунд.

Сами ракеты, причем их номенклатура может быть различна — от непосредственно противотанковых средств до осколочно-фугасных разновидностей, могут быть использованы против живой силы противника в городском бою. Они имеют эффективную дальность стрельбы до десяти километров. Сообщается, что тандемная часть ракеты может поражать пехоту, скрывшуюся за бетонными стенами, общая толщина которых достигает порядка трех метров.

Противотанковые ракеты. Сообщается, что разумнее всего их использовать на дальностях до восьми километров. Бронепробиваемость их кумулятивной части составляет порядка 1100-1300 мм гомогенной брони. В принципе, такие характеристики позволяют эффективно использовать «Корнет» для борьбы со всеми разновидностями ОБТ НАТО, даже с учетом того, что имеется тенденция к увеличению толщины лобовой брони. Наконец, в боекомплект могут входить термобрические снаряды, которые предназначены специально для уничтожения живой силы противника, которая защищена стенами ДОТа.

Пусковая установка с четырьмя защищенными пусковыми контейнерами. Оснащена телетепловизионным прицельным приспособлением. Используется тепловизор третьего поколения. Для удобства работы расчета используются телевизионные камеры с высоким разрешением, которые значительно облегчают идентификацию вражеской техники и защитных сооружений. Имеется также встроенный лазерный дальномер, позволяющий с высокой точностью определять расстояние до цели.

Недостатки

Имеет ли какие-то отрицательные черты отечественный «Корнет»? Противотанковый ракетный комплекс (фото есть в статье) отличается от своих зарубежных конкурентов излишне большим весом (около 50 килограммов). Кроме того, ряд модификаций все же используют наведение по лазерному лучу, что сильно демаскирует занятую бойцами позицию. Впрочем, именно из-за последнего обстоятельства комплекс «Корнет-ЭМ» и монтируется на шасси сравнительно скоростного «Тигра», что позволяет быстро сменить месторасположение огневой точки.

Кроме того, некоторые эксперты свидетельствуют, что только 47% попаданий приводят к пробитию брони. Такие данные, в частности, были получены в ходе войны Ливана и Израиля в 2006 году.

Но имеются и другие данные. Так, военное ведомство США, скрепя сердцем, было вынуждено признать факт наличия потерянных ОБТ «Абрамс» в Ираке (по состоянию на 2012 год). Британские журналисты приводят в пример эпизод, когда на узкой улице «Абрамса» буквально нашпиговали снарядами из РПГ-7, которые не приносили ему вреда. Зато всего один залп из «Корнета» полностью вывел из строя танк, уничтожив экипаж. Машина, по свидетельствам очевидцев, сразу загорелась.

fb.ru

«Корнет» против «Генерала Абрамса» » Военное обозрение

Насколько эффективен «Корнет» при поражении танков М1А1 и М1А2? Какова выживаемость этих бронемашин при обстреле?

Главные боевые свойства семейства танков «Абрамс» — огневая мощь, защита, подвижность. В последнее время к ним добавлена командная управляемость.


Танк «Абрамс» имеет классическую схему компоновки: основное вооружение размещается во вращающейся башне, отделение управления — в носовой, моторно-трансмиссионное — в кормовой части корпуса. Слабое бронирование крыши, днища и бортов танка — один из главных недостатков классической компоновки, которая в условиях принятия на вооружение противотанковых боеприпасов, атакующих бронемашины сверху и снизу, практически исчерпала возможности радикального улучшения.

ЗАЩИТА «АБРАМСА»

Наибольшую бронезащиту танки «Абрамс» имеют с фронтальной стороны. По мере модернизации параметры бронестойкости танка М1А2 (табл.1) возросли в 1,4 раза по сравнению с танком М1, что было достигнуто за счет дополнительных модулей из обедненного урана. Заметим, что противокумулятивная стойкость лобовой защиты танка М1А1, равная 700 мм, означает, что если кумулятивный боеприпас обладает бронепробиваемостью 700 мм, то защита данным боеприпасом не пробивается.

Уместно задать вопрос: чем напугал американцев «Корнет»? Ответом служит распределение бронепробивной способности БЧ ракеты «Корнет» при взаимодействии с лобовой защитой танка М1А1. После пробития бронезащиты неизрасходованная часть кумулятивной струи (1000 мм — 700 мм) может пробить еще броневую плиту толщиной 300 мм, что обеспечивает высокоэффективное заброневое действие. Другими словами, если ранее имели место малочисленные случаи поражения «Абрамсов» гранатометами РПГ-7 со стороны борта и кормы с расстояний, не превышающих 200 м, то наличие «Корнетов» у Багдада позволило бы поражать эти танки с любой стороны, используя дальнобойность этого комплекса.

Борт танка М1А1 (толщина 50 мм) и размещенный перед ним экран даже с динамической защитой (ДЗ) не уберегут экипаж и внутренние агрегаты от ПТУР, РПГ и БПС. Одновременно машина имеет слабую бронезащиту крыши (толщина — 80-40 мм) и днища (60-20 мм), что не спасает от воздействия, например, самоприцеливающегося кассетного элемента «Мотив-3М» (используется в авиационных боеприпасах и РСЗО), а также от кассетной противотанковой мины ПТМ-3.

Сравнительный анализ бронезащиты танка М1А1 (М1А2) и бронепробивного действия противотанковых средств (ПТС) позволяет отметить следующее:
— классическая компоновочная схема танка обусловила высокие параметры бронезащиты только лобовых частей башни и корпуса;
— слабое бронирование бортов, крыши и днища не обеспечивает его выживаемости от современных противотанковых средств в боевых условиях;
— в целом бронезащита танка не соответствует условиям будущих военных конфликтов с применением перспективного высокоточного противотанкового вооружения.

ЭФФЕКТИВНОСТЬ «КОРНЕТА»

Этот ПТРК относится ко второму поколению. Основное достоинство ракеты — высокое бронепробивное действие БЧ. Вначале комплекс разрабатывался как самоходный, но позже стал предлагаться как переносной для усиления пехотных подразделений.

С помощью имитационного компьютерного моделирования определены вероятности поражения танков М1А1 и М1А2 по критерию «потеря подвижности или огневой мощи». Под потерей подвижности подразумевается вывод из строя двигателя, гусениц и других узлов, а также механика-водителя. Потеря огневой мощи достигается выводом из строя орудия, его систем, а также наводчика. Вероятность поражения танка М1А1, не оснащенного ДЗ, при атаке лобовых зон составляет 0,8, что достигается за счет высокой бронепробиваемости и достаточного заброневого действия БЧ ракеты. В Ираке танки М1А1 были без ДЗ, так как американские военачальники знали, что Багдад не обладает ПТС, имеющими бронепробиваемость, значительно превышающую стойкость лобовой защиты танков. Они даже не стали оснащать свои танки ДЗ, так как это потребовало бы значительных финансовых затрат, к тому же увеличились бы динамические нагрузки на ходовую часть (общая дополнительная масса — 1,5 т) уже перегруженной машины.

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПТРК «КОРНЕТ»

Дальность стрельбы, м:
днем — 100-5500
ночью — 100-3500

Система управления:
— полуавтоматическая
— по лазерному лучу

Боевая часть:
— тандемная кумулятивная
— термобарическая

Временная задержка между подрывами
предварительного и основного заряда, мкс — 300
Бронепробиваемость, мм — 1000
Калибр ракеты, мм — 152

Масса, кг:
пусковой установки — 19
контейнера с ракетой — 27

А какова выживаемость танка М1А1 при обстреле в лоб ракетой «Корнет-Э»? Для этого, по существующим правилам, проделаем следующую операцию: из 1 вычтем вероятность поражения танка М1А1, равную 0,8, и получим 0,2, что свидетельствует о достаточно высокой опасности быть пораженным на поле боя этой ракетой.

Таким образом, результаты моделирования позволили подтвердить эффективность «Корнета» при обстреле танка М1А1 в условиях прошедшего военного конфликта. Поэтому понятна тревога Госдепартамента США, который использует любые приемы в своей часто неправедной игре. Если бы у Багдада было даже несколько сотен «Корнетов», пришлось бы организовывать танковое кладбище для «Абрамсов».

ИНФОРМАЦИЯ К РАЗМЫШЛЕНИЮ

Не следует обольщаться представленными характеристиками эффективности ПТРК «Корнет-Э». Заметим, что этот комплекс отрабатывался по ТТХ 20-летней давности, в которых параметры имитаторов ДЗ и многослойного бронирования зарубежных танков не отражали действительность («ВПК» №8, 2003 г.). В результате чего российские ПТУР с тандемными БЧ преодолевают зарубежную ДЗ с вероятностью не более 0,5. Появившаяся за рубежом тандемная ДЗ является почти непреодолимым барьером для российских ПТУР с тандемными БЧ.

При приемке на вооружение ПТРК государственные испытания проводились в условиях, не соответствующих боевым.

Использование в системе наведения лазерного луча требует отсутствия кустов, холмов, дымовых завес на траектории полета ракеты. Это обстоятельство, например, на западноевропейском ТВД не позволит вести стрельбу ракетой «Корнет» на максимальную дальность, так как рельеф местности обеспечивает видимость объектов поражения не более чем на 2 км.

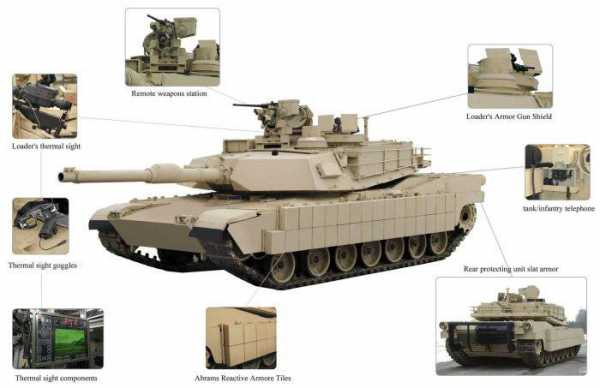

Дальнейшее повышение живучести американских танков будет осуществляться путем установки комплекса активной защиты, включающего средства обнаружения (специальные датчики для засечки пуска противотанковых боеприпасов), сопровождения, поражения, а также постановки пассивных (дымовые гранаты) и активных (передатчики помех лазерным и инфракрасным системам наведения ПТРК) помех.

Одной из главных особенностей поступающей на вооружение модификации «Абрамса» — танка М1А2 SEP — является наличие бортовой информационно-управляющей системы (БИУС), которая стыкуется с автоматизированной системой управления тактическим звеном Сухопутных войск. БИУС осуществляет отображение тактической обстановки на экране дисплея командира танка, а также передает данные о расположении объектов противника и своих войск. Установка БИУС на танке М1А2 резко повышает его выживаемость в боевых условиях.

Вышеперечисленные мероприятия по повышению защиты зарубежных бронемашин требуют от российских конструкторов совершенствования технологии отстрела танков.

topwar.ru

описание, технические характеристики и фото

Технический прогресс в области создания вооружений идет намного быстрее, чем в других областях человеческой деятельности. Самолеты летают выше и быстрее, танки становятся мощнее, а их башенные орудия бьют все дальше. Совершенствуются и средства, предназначенные для противостояния боевой технике возможного противника. Доходит до того, что стирается или становится неясной грань, отделяющая тактические ракетные установки от противотанковых комплексов. Примером может служить российский «Корнет» — оружие, предназначенное для борьбы с бронетехникой, но пригодное и для подавления хорошо укрепленных огневых точек и других элементов эшелонированной обороны. Раньше эти задачи выполняли тяжелые осадные артиллерийские системы и мощные ракеты с особыми боеголовками.

Мой замечательный «Иж Корнет»…

Только в голландской армии в настоящее время есть такое воинское звание. Этимология слова красивая: его корень представляет собой английское название главного армейского трубача, передававшего в средние века команды полководца всему войску посредством звуковых сигналов. Звание это (обер-офицерское) было и в Русской Армии, и сохранялось до тех пор, пока существовало Белое движение. Оно дало имя небольшому мотоциклу «Иж Корнет», популярному среди спортсменов. Этот байк, несмотря на небольшие размеры и невысокую мощность, довольно щеголевато выглядит благодаря хромированным элементам декора и удачному дизайну. Объем двигателя – всего 50 «кубиков», на нем можно ездить даже без водительских прав. Родина мотоцикла «Корнет» — Ижевск. Оружие также часто называют в честь старинного воинского звания. Револьвер травматического действия производится на Украине (калибр 9 мм). Он компактен и удобен. Любителям хардбола известен также недорогой и качественный пневматический пистолет «Корнет». Но речь в этой статье пойдет о куда более грозном оружии, противотанковом.

Пробивает более метра брони

С наступающими танковыми соединениями бороться тяжело. Современная техника оснащена эффективной защитой, по замыслу конструкторов предохраняющей экипаж и жизненно важные узлы от воздействий поражающих факторов. Толщина лобовой брони в последние десятилетия значительно увеличилась, но этим усилия создателей боевых машин не ограничились. Она стала многослойной, стойкой к кумулятивным ударам, а угол ее пространственной ориентации способствует отражению и рикошету. Теперь снаряду недостаточно иметь способность пробивать слой толщиной, к примеру, 100 мм, так как комплексные меры по защите многократно увеличивают ее стойкость. Противотанковый комплекс «Корнет» создавался с очень большим запасом мощности, чтобы успешно бороться с бронетехникой, отвечающей самым современным мировым требованиям, и даже с перспективной. Метровой брони нет ни у одного танка — такая масса неимоверно утяжелила бы конструкцию. Однако кумулятивный заряд тандемного действия, которым оснащена ракета 9М133, в состоянии пробить и более толстый (1200 мм) слой, находящийся к тому же позади динамической защиты. «Корнет» — оружие неотразимое.

Наведение

Наилучшей из всех ситуаций для применения противотанковых средств является такая, при которой непосредственный огневой контакт с наступающим противником исключен. Однако загоризонтная стрельба возможна только в случае соблюдения условия визуального контроля ее результата. Дальность полета ракеты 9М133 может достигать десяти километров, но эффективный радиус в дневное время не превышает 5500 м, а ночью — 3500 м. Система наведения — лазерная полуавтоматическая. Это означает, что оператору достаточно удерживать цель на отметке прицела, а все остальное происходит без его вмешательства. Ракета идет в направлении луча, ведомая системой телеориентирования, при этом активные или пассивные помехи, которые может выставлять противник, малоэффективны. Сигнал наведения исходит от комплекса, с которого осуществлен запуск по фотоприемнику, направленному назад. «Корнет» — оружие, пригодное для применения в условиях нулевой видимости, в этом случае прицеливание осуществляется тепловизионным быстросъемным прицелом 1ПН79-1. Это устройство также нашло применение в станциях наведения современных БМП и ударных вертолетов.

Ракета в контейнере

Рули управления ракеты расположены в ее носовой части. Их два, и они в транспортном положении утоплены в особых нишах, а выходят из них после старта. В переднем же отделении находится и лидирующий кумулятивный заряд, служащий для прожигания броневой защиты. Ракетный двигатель твердотопливный и выполнен в виде кольца, таким образом, чтобы внутри него находилось полое пространство — это нужно для того, чтобы струя газа основной кумулятивной боевой части (расположенной сзади) могла проходить сквозь него в момент попадания. Сопла для придания вращательного момента расположены под углом. Крылья упруго загнуты и распрямляются после выхода снаряда из контейнера. Они расположены сзади (по схеме «утка») и смещены на 45° к плоскости рулей. Выброс ракеты из пластикового ТПК осуществляется вышибным зарядом. Траектория полета спиралевидная. Противотанковый комплекс «Корнет» может храниться десять лет. В течение этого срока нет надобности в регламентных работах и проверках.

Кумулятивное действие

Ракета 9М133 с кумулятивной боевой частью может пробивать толщу гомогенной, прикрытой динамической защитой брони в 1000-1200 мм. Этот результат обусловлен несколькими поражающими факторами. Скорость снаряда составляет 250 м/с, ее масса — 29 кг, вес бризантного вещества — 4600 г, заряд тандемный, при подрыве в реакцию вступает также и неизрасходованный остаток твердого топлива, через который проходит струя плазменного газа основной боевой части. Так работает противотанковый «Корнет», а опасность его воздействия усиливается высокой точностью попадания в наиболее уязвимые участки защиты, обеспечиваемой лазерным наведением. Но это средство может применяться и с другим видом заряда, противопехотным.

Против ДОТов, ДЗОТов и боевых машин

На поле боя порой возникают ситуации, предвидеть которые трудно. Наступающее подразделение может неожиданно столкнуться с мощно укрепленной оборонительной точкой, и атака захлебнется. Ракетный комплекс «Корнет» достаточно универсален для того, чтобы решать не только задачу борьбы с танками, но и эффективно подавлять стационарные очаги сопротивления. Это достаточно компактное средство оснащается не только кумулятивными, но и термобарическими головными боевыми частями. По своей взрывной мощности воздействие ракеты 9М133Ф или 9М133Ф-1 аналогично эффекту 152–мм гаубичного снаряда или десяти килограммов тротила. Фактически, это вакуумная бомба, доставляемая ракетным двигателем с высокой точностью на расстояние 5,5 км. Фугасно-термобарический «Корнет» — оружие эффективного поражения негерметизированных легкобронированных транспортных средств противника (БТР, БМП и пр.)

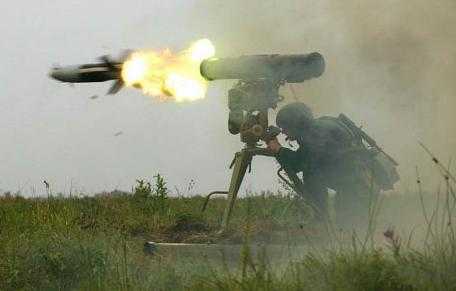

Пусковая установка

ПУ в пехотном исполнении представляет собой треногу, в конструкцию которой интегрированы приборы управления стрельбой, наведения, прицельные устройства и оптические средства (в том числе инфракрасные). Она также может быть частью штатного вооружения боевых машин (БМП или «Тигр»). Противотанковый комплекс «Корнет» в качестве основного транспортного средства использует шасси БМ 9П162 («Объект 699» с ходовой частью БМП-3). Экипаж состоит из двух или трех человек. Непосредственно стрельбу и наведение на цель осуществляет наводчик-оператор со своего рабочего места, оборудованного электронным комплексом. Управление подготовкой к запускам происходит по командам дистанционного пульта. Автомат перезарядки револьверного типа — всего в боекомплекте 16 снарядов, 12 из которых находятся непосредственно в барабане. Машина 9П162 оснащена двумя пусковыми установками 9П163. Время, отводимое на производство запуска, составляет 20-30 секунд.

В особо сложных условиях

В конструкции комплекса «Корнет» предусмотрена возможность демонтажа пусковой установки с боевой машины в случае надобности. Ситуации во время войны возможны самые различные. Если БМ потеряла ход, и предстоит вести огонь со скрытых или недоступных для транспортных средств позиций (в горах или населенных пунктах), установку 9П163 снимают со штатного места на БМ и доставляют туда, куда нужно. Неожиданно появившееся мощное огневое средство способно переломить невыгодно складывающуюся ситуацию и повлиять на исход боя решающим образом.

«Корнет» за рубежом

В 1997 году на выставке в Абу-Даби российская экспозиция впервые представила вниманию возможных покупателей ракетный противотанковый комплекс «Корнет». Оружие, фото которого стало доступным на буклетах, произвело должное впечатление благодаря главному отличию от уже известных «Метисов», «Конкурсов» и «Фаготов» — лазерной, а не проводной системе наведения. Желающие приобрести этот комплекс для собственных вооруженных сил не заставили себя долго ждать. Алжир, Греция, Индия, Иордания, Кот-д’Ивуар, Перу, Сирия, Турция, а также, по непроверенным данным, Ливия – страны, оснастившие свои армии новейшими российскими противотанковыми средствами (для экспорта предназначается модификация «Корнет-Э»). Только до 2009 года было произведено 35 тысяч ракет и много сотен пусковых установок, в том числе установленных на БРДМ-2М и БМП-2М. Разумеется, главной целью производителя было оснащение Российской Армии, но, как это часто бывает с удачными образцами вооружений, контроль распространения их по разным странам оказался трудной задачей.

Неконтролируемый экспорт

Практически сразу после поступления ПТРК «Корнет-Э» на внешний рынок достоянием средств массовой информации стали многочисленные сообщения об использовании этого эффективного противотанкового средства в разных международных региональных конфликтах. Организация «Хезболла» применила их против Армии обороны Израиля в 2006 году (ЦАХАЛ потерял 46 «Меркав», хотя есть данные о том, что эта цифра занижена, а на самом деле сгорели 164 машины). Возможное объяснение наличия «Корнетов» состоит в «сирийском следе», хотя проследить происхождение этой техники практически невозможно. То же касается исламской ИГИЛ, поразившей снарядами (возможно, российского производства) танк «Абрамс» и несколько бронемашин. Примечательно, что это же оружие применяла и иракская армия против боевиков «Исламского государства» в районе Дияла (2014 г.). Тогда украинские эксперты заявили об обнаружении на месте взрыва обломков кумулятивной БЧ, на которой сохранились следы маркировки, указывающие на дату производства (2009 г.) снаряда «Корнет». Оружие у ополченцев появляется из разных источников, главным образом оно трофейное, но эта находка (если она не является очередной подделкой) может ослабить внешнеполитические позиции России в отношении ситуации на Донбассе.

Создатели и производители

В. С. Фимушкин, О. В. Сажников и С. Н. Дозоров удостоились Государственной премии РФ за создание комплекса третьего поколения «Корнет» (2002 г.). В следующем году были отмечены заслуги еще одного конструктора, имевшего непосредственное отношение к этому проекту, — Захарова Льва Григорьевича (орден «За заслуги перед Отечеством» третьей степени). По всей видимости, награды эти вполне заслужены. Генеральной организацией-разработчиком стало знаменитое Конструкторское бюро Машиностроения. Ракета производится на машиностроительном заводе им. В. А. Дектярева (г. Ковров). Производственными подрядчиками стали и другие предприятия оборонного комплекса России, такие как механический завод г. Вольск Саратовской области и ОАО «Тулаточмаш».

fb.ru

Корнет (ПТРК) — Википедия

«Корнет» (Индекс ГРАУ — 9К135, по классификации МО США и НАТО: AT-14 Spriggan) — противотанковый ракетный комплекс разработки Тульского КБ Приборостроения. Разработан на базе комплекса танкового управляемого вооружения «Рефлекс», сохранив основные его компоновочные решения. Предназначен для поражения танков и других бронированных целей, в том числе оснащенных современными средствами динамической защиты.

Основное отличие от предшествующих ПТРК «Фагот», «Конкурс» и «Метис» — в системе наведения. Если управление ПТУР последних осуществлялось по проводам, то ПТУР «Корнета» наводится по лазерному лучу. Это позволило выпустить модификацию ПТРК «Корнет-Д», который может поражать скоростные (250 м/с) воздушные цели на дистанции до 10 км и до потолка 9 км.[3]

Ракета выполнена по аэродинамической схеме «утка», два раскрывающихся из ниш руля размещены в её переднем отсеке, там же находится лидирующий заряд тандемной кумулятивной боевой части (БЧ) и узлы воздушно-динамического привода рулей с лобовым воздухозаборником. В средней части ракеты размещается твердотопливный двигатель с двумя косонаправленными соплами, за ним расположена основная кумулятивная БЧ. В хвостовом отсеке ракеты установлены элементы системы управления ракетой, включая фотоприёмник лазерного излучения, также на хвостовой части корпуса закреплены четыре раскладных тонких стальных крыла, раскрывающихся после выхода ракеты из транспортно-пускового контейнера (ТПК) под действием сил упругости материала крыльев. Крылья расположены под углом 45° относительно рулей. ПТУР вместе с вышибным зарядом размещаются в герметичном ТПК, имеющем откидные крышки и рукоять. Корпус ракеты и складные рули — металлические, материал ТПК — пластик. Срок хранения ракеты в ТПК без проведения регламентных проверок — 10 лет.

ПТУР 9М133 оснащена тандемной кумулятивной боевой частью, основная боевая часть расположена позади ракетного двигателя для обеспечения необходимого фокусного расстояния при формировании кумулятивной струи. С этой же целью корпус твёрдотопливного ракетного двигателя выполнен кольцеобразной формы с полым центральным каналом для прохождения сквозь него высокоскоростной струи.

Кроме кумулятивной боевой части, возможно снаряжение ракет термобарической боевой частью (9М133Ф) для поражения различных инженерных сооружений и огневых точек.

Пусковая установка ракет 9П163М-1 размещена на треножном станке и включает в себя прицел, способный работать в оптическом и инфракрасном режимах, лазерный дальномер, оптическое лазерное устройство, а также автоматом сопровождения целей с приводами наведения. Комплекс может вести огонь по подвижным и неподвижным наземным, морским и воздушным целям. Кроме пехотной установки, «Корнет» включён в состав комплекса вооружения БМП-2М, а также боевого модуля «Кливер», может размещаться на шасси БМП-3 и в бронеавтомобилях Тигр. Возможно использование выносного пульта для пусков ракет длиной 50 метров.[3]

Траектория полёта ракеты — спираль. Наведение ракет помехозащищенное автоматическое с телеориентированием в луче лазера.

Для преодоления динамических и активных защит ПТРК поддерживает одновременный пуск двух ракет в одном луче лазера с задержками между пусками ракет менее времени срабатывания защитных систем. Для блокирования возможности постановки дымовой защитной завесы по обнаружению лазерного облучения, ПТРК большую часть полета удерживает луч лазера на 2-3 метра выше цели.

Тактико-технические характеристики[править]

  • Максимальная дальность стрельбы:
    • Днём — 5500 м
    • Ночью — 3500 м
  • Минимальная дальность стрельбы: 100 м
  • Максимальная фланговая скорость цели: 70 км/ч
  • Система управления: полуавтоматическая, по лучу лазера
  • Калибр ракеты: 152 мм
  • Длина ракеты: 1200 мм
  • Максимальный размах крыла: 460 мм
  • Масса:
  • Боевые части:
    • Тандемная кумулятивная:
      • Масса ВВ: 4,6 кг
      • Бронепробиваемость за ДЗ:
        • Корнет-Э — 1200 мм гомогенной брони
        • Корнет-Д — 1300 мм гомогенной брони
      • Бронепробиваемость без ДЗ:
        • Корнет-Э — 1300 мм гомогенной брони
        • Корнет-Д — 1400 мм гомогенной брони
      • Пробиваемость бетонного монолита: не менее 3000 мм
    • Термобарическая
  • Тип двигательной установки: РДТТ
  • Тепловизионный прицел 1ПН-79 «Метис-2»:
    • Масса: 11 кг
    • Дальность обнаружения/стрельбы цели ночью: до 4500 м
    • Дальность распознавания цели: 2500 м
  • Штатный боевой расчет: 2 чел.
  • Масса переносной ПУ 9П163М-1 (на треноге): 26 кг
    • Время перевода из походного положение в боевое: менее 1 мин.
  • Масса встраиваемой ПУ 9П163М-2 «Квартет»: 60 кг (по другим данным — 48)
  • Готовность к пуску, после обнаружения цели: 1—2 с
  • Боевая скорострельность: 2—3 выстр./мин
  • Время перезаряжания ПУ: 30 с
  • Углы наведения ПУ 9П163М-1/9П163М-2:
    • По горизонтали: 360/180°
    • По вертикали: от −5° до +20°/ от −10° до +15°
  • Температурный диапазон боевого применения:
    • «Корнет» от −50° до +50° С
    • «Корнет-Э» от −20° до +60° С
  • Высота боевого применения над уровнем моря: до 4500 м
  • СКО 0,3 м[1]
«Корнет-Д1» на Параде Победы
  • Корнет-Э — экспортная модификация комплекса Корнет.
  • Корнет-Д — модернизированная версия комплекса Корнет — дальность стрельбы 10 км, бронепробиваемость 1300 мм за динамической защитой[3].
  • Корнет-ЭМ — экспортная версия комплекса Корнет-Д[4].
  • 9M133 Дальность стрельбы — 100—5000 м. Тандемно-кумулятивная БЧ бронепробиваемость до 1000 мм за ДЗ.
  • 9M133Ф Дальность стрельбы — 100—5000 м. Фугасная БЧ.
  • 9М133-1 Дальность стрельбы — 100—5500 м. Тандемно-кумулятивная БЧ бронепробиваемость до 1000—1200 мм за ДЗ.
  • 9M133Ф-1 Дальность стрельбы — 100—5500 м. Фугасная БЧ
  • 9М133ФМ Фугасная БЧ
  • 9М133М-2 Дальность стрельбы — 150—8000 м. Тандемно-кумулятивная БЧ бронепробиваемость до 1100—1300 мм за ДЗ.
  • 9М133ФМ-2 Дальность стрельбы — 150—8000 м. Термобарическая боевая часть для поражения пехоты и легкобронированной техники, по действию сходная с реактивным огнеметом РПО Шмель, но в 3-4 раза мощнее (10 кг тротилового эквивалента).[3]
  • 9М133ФМ-3 — Дальность стрельбы — 150—10000 м. Фугасная БЧ — тротиловый эквивалент 7 кг. Для поражения воздушных целей на скоростях до 250 м/с (900 км/ч) и потолка полета 9 км. Подрыв контактный или неконтактный при пролете в 3 метрах от цели.[3] Как фугасная ракета может применяться и против наземных целей.

Пусковые установки[править]

  • 9П161 Самоходный ПТРК 9К128 Корнет-С на шасси БМП-3 с двумя ПУ, каждая с 1 направляющей и автоматом заряжания.
  • 9П162 Самоходный ПТРК 9К128-1 Корнет-Т на шасси БМП-3, БТР-80 с двумя ПУ, каждая с 1 направляющей и автоматом заряжания.
  • 9П162М Самоходный ПТРК Корнет-Д1 на шасси БМД-4М опытный.
  • 9П163 Возимо-переносной ПТРК 9К129 Корнет-П с 1 направляющей.
  • 9П163-1 Возимо-переносной ПТРК 9К129-1 Корнет-П с 1 направляющей. Самоходный ПТРК 9К135 Вест на шасси УАЗ-3151 с 4 направляющими и автоматом заряжания опытный.
  • 9П163-2 Квартет Боевой модуль ПТРК Корнет\Корнет-Э с 4 направляющими и автоматом заряжания для размещения на легких носителях.
  • 9П163-2М Квартет-М Боевой модуль ПТРК Корнет-Д\ЭМ с 4 направляющими и автоматом заряжания для размещения на легких носителях.
  • 9П163-3 Самоходный ПТРК Корнет-Д1\ЭМ на шасси ВПК-233116\ВПК-233136 Тигр-М с двумя ПУ, каждая с 4 направляющими и автоматом заряжания.
  • 9П163М-1 Возимо-переносной ПТРК Корнет-П\Э с 1 направляющей.
  • 9П163М-2 Возимо-переносной ПТРК Корнет-Д\ЭМ с 1 направляющей.

По состоянию на август 2009 года было продано 35 000 единиц ПТУР «Корнет»[2]

  • Армения Армения — По данным Центра анализа мировой торговли оружием Армения закупила в 2013 году 50 ПТРК и 200 ракет к нему
  • Россия Россия — около 750 ПТУР «Корнет», по состоянию на 2009 год[2]
  • Алжир Алжир — 64 БРДМ-2М и 304 БМП-2М с пусковыми установками «Корнет-Э», а также некоторое количество переносных пусковых установок, по состоянию на 2013 год[5]. Около 3000 единиц 9М133 поставлено из России в период с 2006 по 2010 годы[6]
  • Греция Греция — 196 ПУ 9П196 «Корнет-Э» на вооружении Сухопутных войск, по состоянию на 2013 год[7]. Поставка осуществлялась в два этапа, по контракту, заключенному с Рособоронэкспортом в 2001 году на 278 ПТРК.[8]
  • Индия Индия — более 250 пусковых установок 9П196 «Корнет-Э» и около 3000 единиц 9М133 поставлено из России в период с 2003 по 2006 годы[6].
  • Иордания Иордания — 200 пусковых установок и 2000 единиц 9М133, по состоянию на 2013 год[9]. Поставлены из России в период с 2009 по 2010 годы[6].
  • Кот-д’Ивуар Кот-д’Ивуар — некоторое количество ПТРК «Корнет-Э», по состоянию на 2013 год[10]
  • Ливия Ливия — количество и статус неизвестны[11]
  • Перу Перу — 22 M1165A2 с пусковыми установками «Корнет-Э» и 244 ПТУР, по состоянию на 2013 год[12]. Контракт заключён в 2008 году на сумму 23 млн.долл.[13]
  • Сирия Сирия — 1000 ПТУР и 100 ПУ «Корнет-Э», по состоянию на 2013 год[14]. Контракт на поставку выполнен в 90-е на сумму 65 млн.долл.[15]
  • Турция Турция — 80 пусковых установок «Корнет-Э», по состоянию на 2013 год[16], в том числе, до 800 ракет — поставленных в 2009 году по контракту, заключенному с Рособоронэкспортом в 2008 году.[17].
  • Эритрея Эритрея — 80 единиц 9М133 поставлено из России в 2005 году, общая сумма контракта — 170 тыс. $[6].
Военизированные организации
  • Хезболла — сообщалось о наличии ПТРК «Корнет-Э» у этой организации.[18] в ходе Второй Ливанской войны боевики «Хизбаллах» использовали «Корнеты» для борьбы с израильской бронетехникой.
  • Хамас[19][20]
  • Исламское государство Ирака и Леванта — в мае 2015 года ИГИЛ опубликовал видеоматериалы[21] захваченных в Ираке комплексов «Корнет-Э», произведённых и поставленных иракской армии в 2014 году. Точное количество захваченных комплексов неизвестно.
  • Ансар Аллах — был применен ПТРК «Корнет-Э» при обстреле саудовских войск [22]

Боевое применение[править]

ПТРК «Корнет-Э» (экспортный вариант) участвовал в боевых действиях между армией Израиля и группировкой Хезболла на юге Ливана в 2006 году[23]. Несколько ПУ и неиспользованные ракеты были захвачены израильской армией[24]. По заявлению генерального секретаря Хезболлы Хассана Насраллы, комплексы были получены из Сирии[25].

Согласно отчёту израильской армии, в этом конфликте 46 танков «Меркава» получили различные повреждения от огня противника (всеми видами воздействия). Агентство РИАН, ссылаясь на принадлежащей Хезболле радиостанции «Ан-Нур», писало, что некий «распространенный в дипломатических представительствах в Ливане американский доклад утверждает, что официально объявленные Израилем данные о потерях в Ливане очень сильно занижены и Израиль на самом деле потерял 164 танка «Меркава»».[26][27][28][29]

Всего за время конфликта (по данным израильских военных), 45 танков поражены ПТУР и гранатами РПГ, в танки попала 51 ракета. В 24 случаях (47% от числа попаданий) кумулятивная струя пробила броню танков. В общей сложности боевые повреждения получили около 60 единиц БТТ, в т.ч. 48—52 танка. Погиб 31 боец бронетанковых войск, в т.ч. 30 танкистов (есть источники с меньшими цифрами, до 13). Кроме того, от попаданий ПТУР в БТТ погибло ещё 4 солдата – 3 в бульдозерах D9 и 1 в тяжёлом БТР «Пума».[30]

Несколько (предположительно 2) ПТРК «Корнет» попали в Израильский Национальный институт по изучению боеприпасов инженерных войск армии обороны Израиля.[31]

По заявлениям израильских властей, 7 апреля 2011 во время обстрела израильского школьного автобуса боевики ХАМАС применили ПТРК «Корнет», что привело к дипломатическому скандалу между Израилем и Россией[32].

ПТРК «Корнет» применяются силами Свободной армии Сирии в ходе гражданской войны в Сирии[33].

В июне 2014 членами группировки ИГИЛ в социальных сетях было размещено множество фотографий подбитой иракской бронетехники, включая танки, бронетранспортеры и бронированные автомобили. Официальный источник в США 13 июня 2014 года подтвердил повреждение 28 ОБТ Абрамс, из которых по меньшей мере 5 были поражены ПТУРами. В отчете, опубликованном авторитетным изданием Jane’s, со ссылкой на боевиков и различные официальные структуры сообщалось, что на иракскую бронетехнику было совершено множество атак с применением ПТРК «Корнет» и РПГ 7. Среди подбитой и уничтоженной боевиками бронетехники встречаются БМП-1, Т-55, Humvee и М113. Согласно отчёту Jane’s есть фото, по крайней мере, одного уничтоженного танка Абрамс.[34][35]

В 2014 Израильская армия нашла противотанковые ракеты российского производства «Корнет» во время АТО «Нерушимая Скала» в Секторе Газа. Также, во время этой операции, из 15 ракет, запущенных по Израильским танкам и перехваченных системами активной танковой защиты «Трофи», большая часть из которых являлись ПТУРами «Корнет» или её модификациями. Также в некоторых случаях «Трофи» смогла обнаружить локации запуска ПТУРов, что позволило командам танков уничтожить их уже сразу после перехвата.[36]

28 января 2015 не менее 3 противотанковых ракет комплекса «Корнет» были запущены с территории Ливана по израильскому военному джипу и селению. В результате 2 военнослужащих погибли[37] и 7 получили ранение, включая гражданские лица.[38]

В августе 2015 года за три дня боёв в Йемене ракетами «Корнет» были уничтожены несколько французских ОБТ «Леклерк»[39].

Противотанковый ракетный комплекс Корнет-Э на МАКС-2009

  1. 1,01,11,2 КБП, Новости
  2. 2,02,12,2 КБП, Новости (рус.). Оф. сайт КБ Приборостроения (2010). Проверено 20 апреля 2013. Архивировано из первоисточника 4 марта 2012.
  3. 3,03,13,23,33,4 Комплекс Корнет-Д / Корнет-ЭМ. Сайт militaryrussia.ru. Проверено 15 октября 2011. Архивировано из первоисточника 20 февраля 2012.
  4. ↑ На авиасалоне МАКС-2011 КБП впервые представит ПТРК «Корнет-ЭМ»
  5. ↑ The Military Balance 2013. — P. 370.
  6. 6,06,16,26,3 Stockholm International Peace Research Institute
  7. ↑ The Military Balance 2013. — P. 141.
  8. ↑ The Military Balance 2007. — P. 181.
  9. ↑ The Military Balance 2013. — P. 386.
  10. ↑ The Military Balance 2013. — P. 503.
  11. ↑ Bombs Away — By Peter Bouckaert | Foreign Policy
  12. ↑ The Military Balance 2013. — P. 466.
  13. ↑ Россия является лидером на рынке вооружений Перу — ЦАМТО — ВПК.name
  14. ↑ The Military Balance 2013. — P. 404.
  15. ↑ http://www.roe.ru/news/lenty/lenta_08_08_21.html
  16. ↑ The Military Balance 2013. — P. 183.
  17. ↑ The Military Balance 2009. — P. 200.
  18. ↑ The Military Balance 2007. — P. 211.
  19. ↑ Ракета «Корнет» российского производства — в аресенале ХАМАС. Проверено 21 апреля 2011.
  20. ↑ «הרמטכ»ל: לראשונה חדר לטנק בעזה טיל «קורנט, Рони Софер, Ynet (21 декабря 2010 года). Проверено 9 февраля 2015.
  21. ↑ bmpd — ПТРК «Корнет-Э» у Исламского Государства
  22. ↑ «Корнет-Э» в Йемене
  23. ↑ Kornet ATGMs captured in Ghandouriyeh, Center for Special Studies.
  24. ↑ Противотанковое оружие «Хизбаллы»: трофеи Второй Ливанской войны
  25. ↑ Интервью Хасана Насраллы телеканалу «Аль-Маядин»  (Проверено 17 августа 2013)
  26. Юлия Троицкая. США утверждают, что данные о потерях Израиля в Ливане сильно занижены. РИА Новости (17:15 16/08/2006). Проверено 6 мая 2009. Архивировано из первоисточника 15 февраля 2012.
  27. ↑ Лидер «Хезболлы» в радиоэфире объявил войну Израилю — Новости России — ИА REGNUM
  28. ↑ http://www.intermedia.org.ua/ru/news/info/29926
  29. ↑ США утверждают, что данные о потерях Израиля в Ливане сильно занижены | РИА Новости
  30. ↑ waronline.org — Потери бронетанковой техники во Второй Ливанской войне
  31. ↑ [1] Отрывок Израильских новостей (2-го канала), в котором рассказывают о Национальном институте по изучению боеприпасов. 1:49 видна пусковая установка ракеты «Корнет»
  32. ↑ Израиль выразил протест России из-за ракет «Корнет»
  33. ↑ Сирийские повстанцы: ударная сила нового оружия, Der Spiegel  (Проверено 17 августа 2013)
  34. Jeremy Binnie. Iraqi Abrams losses revealed (англ.). IHS Jane’s Defence Weekly (20 июня 2014 года).
  35. ↑ ПТУР «Корнет» становится популярным оружием против «Абрамсов». www.militaryparitet.com (20 июня 2014 года).
  36. ↑ מבצע «צוק איתן» — כיפת הברזל של הטנקים פועלת בעזה: «התקפית» — וואלה! חדשות. וואלה! חדשות. Проверено 13 ноября 2014.
  37. ↑ Опубликованы имена двух военнослужащих, погибших во время обстрела из Ливана, NEWSru.co.il (28 января 2015 года).
  38. ↑ Пресс-служба ЦАХАЛа: боевики «Хизбаллы» обстреляли джипы ракетами «Корнет». NEWSru.co.il (28 января 2015).
  39. ↑ Yemen Turning into Holocaust of UAE Tanks, Soldiers
  • Ангельский Р. Д. Отечественные противотанковые комплексы: Иллюстрированный справочник. — М.: ООО «Издательство ACT», 2002. — 192 с. — (Военная техника). — 10 000 экз. — ISBN 5-17-011744-2.
   Пехотное оружие СССР и России после Второй мировой войны
Револьверы
Пистолеты
Пистолеты-пулемёты
Автоматы Калашникова
Прочие автоматы
Винтовки и карабины
Снайперские винтовки
Пулемёты
Гранатомёты и
реактивные гранаты
Огнемёты
ПТРК
ПЗРК
Ружья
Ручные гранаты
Оружейные патроны

5,45×18 мм • 5,45×39 мм • 6×49 мм • 7,62×39 мм • 7,62×41,5 мм • 7,62×54 мм R • 8,6×70 мм • 9×18 мм • 9×19 мм • 9×21 мм • 9×39 мм • 9,3×64 мм • 12,7×55 мм • 12,7×108 мм • 14,5×114 мм

Курсивом выделены экспериментальные (не принятые на вооружение) образцы

www.wikiznanie.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
