Огнемет РПО "Шмель". Обзор, характеристики, фото, видео.

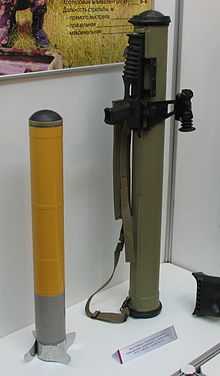

Фото: Реактивный огнемет РПО-А "Шмель". Подборка-1
Фото: Реактивный огнемет РПО-А "Шмель". Подборка-2

РПО-А «Шмель» (Реактивный Пехотный Огнемет–«А» индекс «А» говорит, что используется термобарический заряд). «Шмель» стал продолжением реактивного огнемета РПО-А "Рысь", который не имел термобарических зарядов (использовал легковоспламеняющуюся жидкость, которая разлеталась по сторонам после попадания в цель), имел больший вес, большее время для подготовки к бою и меньшую дальность стрельбы. Проектирование РПО-А началось в 1984 году КБП г. Тулы для советской армии, которая нуждалась в новом пехотном оружие, которое актуально в горах Афганистана. Огнемет «Шмель» был принят на вооружение в 1988 году. По началу им вооружали только огнеметные подразделения химических войск, на данный момент им вооружат все рода войск. Огнемет получился функциональным и надёжным. Первым его боевое применение было в горах Афганистана, где моджахеды прозвали РПО-А "Шайтан труба". В наше время активно продолжают использовать в России и других странах. Огнемет получился почти универсальным, так как его можно использовать против защищенных укреплений, живой силы врага и легкобронированной техники на дистанции до 600 метров.

РПО-А можно транспортировать вьюгами по 2 штуки, а так же стрелять не разведения вьюги. Для использования достаточно было выставить расстояние на прицеле, отодвинуть рукоятку, снять с предохранителя и произвести выстрел. После выстрела стрелок выкидывал одноразовый контейнер.
Во время выстрела капсулу с зарядом разгоняется пороховым двигателем, который полностью сгорает при вылете из контейнера и дальше сама капсула с зарядом летит по инерции до 1200 метров, прицельная дальность 600 метров с диоптрическим прицелом. Для увеличения прицельной дальности и простоты прицеливания предусмотрен съемные оптические прицелы ОПО (прицельная дальность 450 метров) и ОПО-1 (прицельная дальность 850 метров). Огнемет РПО-А "Шмель" оказался очень эффективным оружием для борьбы с живой силой противника в укрытии. Так при попадании "Шмеля" в помещение происходит объемный взрыв и в помещении полностью выгорает кислород, все это сопровождается высокой температурой и взрывной волной с последующим уничтожением данного помещения. При взрыве на противника воздействует высокая температура, вакуумное воздействие взрыва и ударная волна. Так же Р

ПО-А "Шмель" используют против автомобильной и легкобронированных целей. При попадании в БТР или БМП происходит фугасный взрыв, который проламывает броню и выжигает кислород из боевого отделения бронетехники, что можно увидеть на фото выше. После взрыва очень большая вероятность пожара топлива и самой техники. Огнемет состоит на вооружение странах бывшего СССР. Использовался во время военных конфликтов в Сирии, Украине, Кавказе. На базе РПО-А был создан более компактный огнемет МРО-А "Шмель-2".

Огнемет "Шмель" имеет три вида зарядов:

  • основной РПО-А-термобарический. Заряд состоит из огнесмеси, которая после попадания в цель моментально распыляется в радиусе 5 метров «затекая» в укрытия и вспыхивает выжигая кислород. Поражения противника происходит температурой до 800 градусов, ударной волной. Огнемет отлично зарекомендовал при использовании против врага, который укрывается в замкнутых помещениях, землянках, окопах, а также против легкобронированной техники. Взрыв данного заряда сравним с 122 мм артиллерийским снарядом.
  • РПО-Д-дымовой. Служит для создания моментальной дымовой завесы со временем действия 80-120 секунд, создает непереносимые условия для пехоты, а так же создает очаги пожара. Не наносит механический вред при попадании.
  • РПО-З-зажигательный. Предназначен для создания до 20 очагов пожара в помещениях, на открытых пространствах огнесмесью с горением 5-7 секунд.

РПО-А «Шмель» получился весьма удачным оружием пехоты, так как надежен, прост в обращении и обучении. Дальнейшим развитием РПО-А стал огнемет  РПО ПДМ-А «Шмель-М»-он же РПО «Приз».

Стрельба из РПО-А "Шмель"

Огнемет шмель состоит из стеклопластикового тубусу с внутренним диаметром 93-мм в который помещается вышибной заряд и сама капсула с зарядом. На внешней стороне тубуса для прицеливания имеется складной диоптрический прицелом с делениями до 600 метров. На внешней стороне, так же размещены крепления для парной переноски огнемета (вьюг из 2-ух тубусов), крепления для ремней, крышки для герметизации тубуса, спусковой механизм с предохранителем, передняя рукоятка для руки.

Перед выстрелом боец должен подготовить позицию для выстрела: возможно стрельба из помещений, если до стены с обратной стороны 6 метров и объем помещения более 45 кубических метров. Дополнительно необходимо предупредить о выстреле товарищей и убедиться в их отсутствии позади огнемета, что бы их не покалечило реактивной струей вышибного заряда. Стрельба возможно из различных положений: лежа (на дистанции до 200 метров), с колена (на дистанции до 400 метров), стоя. Перед выстрелом рекомендуется использовать артиллерийский шлем, шапку ушанку, беруши (идут в комплекте с огнеметом) для защиты ушей во время выстрела. Непосредственно перед выстрелов рукоятка огнемета устанавливается в вертикальное положение, флажковый предохронитель переводится в боевое положение. Передние и задние крышки огнемета перед выстрелом снимать не надо. Во время выстрела вышибной заряд толкает капсулу с зарядом и полностью выгорает при движении по тубусу огнемета, после чего отсоединяется от капсулы с зарядом и падает на землю в 5-10 метрах от бойца. Пролетев 9-12 метров заряд капсулы становиться на боевой взвод, капсула имеет донный взрыватель. одновременно с вылетом из тубусу у заряда раскрывается репер (оперение) для придачи вращения заряду, что обеспечивает точность выстрела и движения заряды головной частью вперед. При попадании в цель происходит подрыв первого детонатора, который распыляет взрывчатое вещество по сторонам, затем следуют взрыв основного детонатора, который обеспечивает подрыв распыленной взрывчатки. После выстрела тубус выбрасывается, так как не предусматривает переснаряжение новым выстрелом. Минимальное расстояние от стрелка должно быть не менее 20 метров.

Технические характеристики огнемета РПО-А "Шмель"
 Диаметр ствола  93 мм
 Боевая скорострельность  2 в/м
 Прицельная дальность  600 метров и 850 метров с оптическим прицелом
 Максимальна дальность стрельбы  20-1200 метров
 Начальная скорость вылета  130 м/с
 Поражение  фугасный, термобарический
 Зона поражения живой силы 50 куб.метров на открытой местности и 80 куб. метров в помещениях
 Автоматика  одноразовый
 Вес  11 кг
 Размеры  Длина 920 мм

war-time.ru

Шмель (огнемёт) — Википедия. Что такое Шмель (огнемёт)

Реакти́вный пехо́тный огнемёт — аэрозоль

, РПО-А или «Шмель» — (известный на войне в Афганистане как «Шайта́н-труба́»[1]) — советский и российский реактивный пехотный огнемёт одноразового применения.

РПО переснаряжению не подлежит. Представляет собой снаряд-ракету, начинённую огнесмесью.

«Шмель» в Афганистане, 1986 год.

Предназначен для поражения укрытых огневых точек противника, вывода из строя легкобронированной и автомобильной техники, уничтожения живой силы противника. Прицельная дальность стрельбы огнемёта с диоптрическим прицелом — 200 метров. По фугасному воздействию огнемёт калибра 93-мм на основные виды целей не уступает 122 — 152-мм артиллерийским снарядам[1].

При взрыве высокотемпературный импульс сопровождается резким перепадом давления, образующимся из-за взрыва топливо-воздушной смеси.

Уничтожает всё живое в объёме до 80 м³; площадь поражения: на открытой местности — от 50 м², в замкнутом пространстве — до 80 м². Укрытые цели выводятся из строя из-за перепада давления даже без пробития преграды, если они не герметизированы. Стрельба возможна по амбразурам ДОТов, легкобронированным целям.

Разработан в 1980-х годах в Конструкторском бюро приборостроения. Механические взрыватели были разработаны Научно-исследовательским технологическим институтом имени П. И. Снегирёва в Балашихе[2].

Устройство

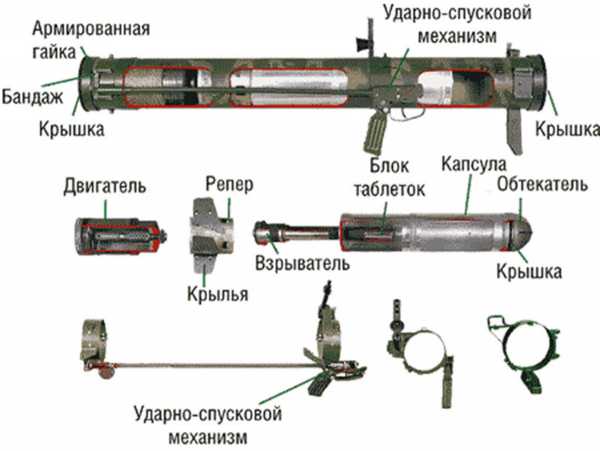

Огнемёт состоит из следующих составных частей: контейнера, боеприпаса, цанги и двигателя.

  • Контейнер предназначен для производства выстрела, направления боеприпаса в цель и обеспечения герметичной упаковки оболочки со снаряжением и двигателя. Контейнер состоит из трубы с фланцами, на нём размещены: ударно-спусковой механизм, прицельное приспособление, ремень, узлы соединения во вьюк (передний и задний бандажи).
  • Боеприпас предназначен для поражения цели. Он представляет собой оперённый артиллерийский снаряд, в полёте вращающийся вокруг продольной оси. Боеприпас состоит из капсулы, заполненной огнесмесью, взрывателя и блока таблеток воспламенительно-разрывного заряда.

Оболочка со снаряжением крепится к двигателю при помощи цанги.

  • Двигатель предназначен для сообщения скорости боеприпасу. Двигатель пороховой, отделяемый от боеприпаса в стволе, с истечением части пороховых газов в заснарядное пространство ствола. Он состоит из камеры, метательного заряда и воспламенителя.

Модификации

Выпускается в трёх модификациях:

  • РПО-А (термобарический боеприпас на основе высокой температуры и избыточного давления). Для поражения укрытых огневых средств в городе, в полевых условиях и в горах, для разрушения укрытий, автотранспортной и легкобронированной техники.
  • РПО-З (зажигательный боеприпас). Для создания ландшафтных пожаров и пожаров в зданиях, сооружениях и складах ГСМ.
  • РПО-Д (дымовой боеприпас). Для создания дымовых завес, ослепляющих расчёты огневых средств и непереносимых для живой силы условий в различного рода укрытиях.
  • МРО-А (термобарический боеприпас на основе высокой температуры и избыточного давления). Укороченный вариант РПО-А для действий в городе, по конструкции частично аналогичен РПГ-26. Есть варианты дымовой (МРО-Д) и зажигательный (МРО-З). Калибр 72,5 мм.
  • «Шмель-М» — модификация, основными улучшениями названы снижение веса до 8,8 кг, повышение мощности ОДБЧ с уровня фугасного действия ОФ снаряда калибром 122 мм (способного вывести из строя экипаж бронемашины без пробития брони) до калибра 152 мм, наибольшая дальность выросла на 700 метров.
    [3]
  • РПВ-16 — украинский вариант, разработан и производится предприятием ГНИИХП в г. Шостка.

Тактико-технические характеристики

ТТХ Рысь Шмель Шмель-М
Калибр, мм 110,5 93 90
Прицельная дальность, м 190 600 800
Дальность полета капсулы, м 400 1000 1700
Масса огнемета, кг 12,6 11 8,8
Масса огнесмеси в капсуле, кг 4 2,1 3,2
Длина, мм 1440 920 940
Эквивалент БЧ в тротиле, кг 2,5 8-9

На вооружении

Состоит на вооружении в огнемётных подразделениях войск радиационной, химической и биологической защиты, морской пехоте России, спецназе, в армиях стран СНГ и бывших участников Варшавского договора. Также в 2012 году им была вооружена военная полиция России

[6].

См. также

Примечания

Источники

Револьверы
Пистолеты
Пистолеты-пулемёты
Автоматы Калашникова
Прочие автоматы
Винтовки и карабины
Снайперские винтовки
Пулемёты
Гранатомёты и
реактивные гранаты
Огнемёты и штурмовые гранаты
ПТРК
ПЗРК
Ружья
Ручные гранаты
Оружейные патроны
  • 4,5 × 40 мм R
  • 5,45 × 18 мм
  • 5,45 × 39 мм (МПС)
  • 5,66 × 39 мм
  • 6 × 49 мм
  • 7,62 × 28 мм
  • 7,62 × 39 мм
  • 7,62 × 25 мм ТТ
  • 7,62×41,5 мм (7Н36)
  • 7,62 × 54 мм R
  • 8,6 × 39 мм
  • 8,6 × 70 мм
  • 9×18 мм
  • 9 × 19 мм
  • 9 × 21 мм
  • 9,1 × 29 мм
  • 9 × 33 мм
  • 9 × 39 мм
  • 9,3 × 64 мм
  • 10,3 × 45 мм
  • 12,7 × 55 мм
  • 12,7 × 108 мм
  • 14,5 × 114 мм

Курсивом выделены экспериментальные (не принятые на вооружение) образцы

wiki.sc

«Шмель» жалит молниеносно » Военное обозрение

В современном мире с его высокой урбанизацией и значительным процентом населения, проживающего в городах и мегаполисах, бои в городских условиях становятся обыденным явлением. Достаточно вспомнить два штурма Грозного в 1994 и 1999 годах, Багдад в 2003-м, Фаллуджу в 2004-м, недавние столкновения в ливийском Мисурате в 2011-м и в сирийских Дераа и Алеппо в 2012–2013 годах. Поэтому военные ведомства развитых стран мира уделяют особое внимание разработке эффективных образцов вооружения и военной техники для ведения городского боя.

Организация и ведение штурма населенного пункта – один из самых сложных видов боя на тактическом и оперативном уровнях. По мнению западных и отечественных военных экспертов, важную роль в успешном его захвате и зачистке играет подготовленность личного состава штурмующих частей и подразделений, а также их экипировка и вооружение. Богатый опыт в этой области был накоплен Советской армией в годы Великой Отечественной войны. Опыт боев в Сталинграде, Кенигсберге, Берлине и т. д. лег в основу методических пособий и боевых уставов армии не только Советской/Российской, но и ФРГ, Франции и даже США.


«Когда зимой 1999 года мы готовились штурмовать Грозный, то запросили все документы и методички по боям в Сталинграде. Они нам сильно помогли», – рассказал газете «Военно-промышленный курьер» Герой России генерал-полковник Владимир Булгаков. Но в современном мире с его высокой информатизацией и новыми технологиями тактика штурма городов и населенных пунктов претерпела значительные изменения.

В условиях городского боя

С 2001 года американскими военно-научными заведениями, включая US Army War College, издано несколько десятков научных работ, анализирующих опыт армий различных стран при штурме городов. В 2006 году для Армии США издан полевой устав FM 3-06 Urban Operations, регламентирующий операции на урбанизированной местности, а в 2008-м – FM 2-91.4 Intelligence Support To Urban Operations, посвященный организации разведки в городах и населенных пунктах.

Главная особенность ведения городского боя в том, что противники находятся в непосредственной близости друг от друга.

«Один дом занимали мои подразделения, а через дорогу от них сидели боевики. Я поэтому и не вызывал авиацию. Боевики близко, а летчики могут своих накрыть, а если отойти на безопасное удаление, то противник займет оставленные нами позиции. Поэтому Су-24 и Су-25 работали гораздо дальше по плану вышестоящего командования», – сказал корреспонденту «ВПК» Герой России полковник Евгений Кукарин, командовавший войсками группировки «Восток», штурмовавшей Грозный в декабре 1999 года.

В то же время одним стрелковым оружием и минометами выбить противника из домов и построек, зачастую не уступающих по своей прочности железобетонным долговременным укреплениям, не получится. Поэтому в бою активно используются артиллерия и танки, стреляющие прямой наводкой.

Во время Великой Отечественной войны в дивизиях, штурмовавших города и населенные пункты, из-за понесенных потерь было от четырех до семи стрелковых батальонов – всего по 150–200 активных штыков, но много орудий и минометов. Каждая дивизия располагала приблизительно сотней стволов, усиливаемых армейскими, корпусными артполками и бригадами Резерва главного командования. В боях в Кенигсберге, Будапеште и других городах участвовали минимум два-три механизированных и танковых корпуса с сотней танков в каждом, а в Берлинской операции имелись даже танковые армии. Правда, без пехоты танки и другая бронетехника в условиях городской застройки уязвимы от огня гранатометчиков противника, что и доказал кровавый штурм Грозного зимой 1994 года. Танки 131-й мотострелковой бригады и 81-го мотострелкового полка при слабой поддержке пехотинцев и артиллерии оказались блокированы и быстро выбиты. Но уже зимой 1999-го, второй раз штурмуя Грозный, российское командование ограничило использование бронетехники, зато огонь артиллерии был значительно интенсивнее. По признанию Евгения Кукарина, при штурме грозненской площади Минутка его поддерживали не только несколько 152-мм самоходных гаубиц, но и тяжелые 240-мм минометы «Тюльпан», использовавшие корректируемые мины.

Активно применяли артиллерию и бронетанковую технику Армия и Корпус морской пехоты США, штурмовавшие иракские города в 2003–2005 годах. Но как и российские войска в Чечне, американские военные столкнулись с высокой уязвимостью танков и БМП, даже несмотря на отличную выучку и численное превосходство своих пехотинцев. Примечательно, что в отличие от российских военных Армия и КМП США предпочитают вести артиллерийский огонь по отдаленным от своих позиций целям, а авиация с высокоточными средствами поражения должна уничтожать противника в непосредственной близости от наземных войск. Хотя, как показывает опыт боев в иракских Фаллудже, Насирии и т. д., более 70 процентов авиаударов были отменены из-за близости боевиков к позициям американских подразделений.

Несмотря на разные подходы и техническое оснащение, штурмуя города, вооруженные силы России и США сталкиваются со схожими проблемами. Противник находится в нескольких десятках метров от позиций российских (американских) войск в постройках, защищающих от стрелкового оружия и минометов, которые, правда, можно уничтожить огнем артиллерии, танков и авиационными ударами. Но более половины ударов отменяется из-за угрозы поразить свои подразделения.

Как показывает опыт российских и американских военных, в случае невозможности уничтожить противника огнем дальнобойных огневых средств и бронетанковой техники непосредственно в доме подразделения штурмуют строения, зачищая его от подвала до крыши.

«Я наступал сплошной линией. Если хотя бы одна штурмовая группа вырвалась на один дом дальше, то боевики могли ее легко окружить и отрезать. Так и зачищали один дом за другим», – рассказал журналисту газеты «Военно-промышленный курьер» полковник Евгений Кукарин.

Для таких зачисток у штурмующих пехотинцев должно быть достаточно огневой мощи, чтобы задавить противника. Надо учитывать, что задача обороняющихся – нанести атакующим их войскам максимальный урон в живой силе и бронетехнике. В Чечне и Ираке боевики не стремились отстоять населенные пункты. Их целью был негативный резонанс в средствах массовой информации, вызванный большими потерями среди штурмующих. Достаточно вспомнить новогодний штурм Грозного.


Самый выгодный для боевиков расклад – это когда из-за невозможности применить артиллерию, авиацию и бронетехнику войска вынуждены штурмовать каждый дом, при этом их потери могут исчисляться сотнями человек. Вот тут на помощь войскам и приходит так называемая карманная артиллерия, а проще говоря – гранатометы, огнеметы и особо эффективные термобарические заряды, способные в ближнем огневом бою без потерь со стороны штурмующих уничтожить засевшего в домах, подвалах и различных строениях противника.

По итогам городских боев в 2003–2006 годах в Ираке Армия США вернула в пехотные роты уже снятые с вооружения шведские гранатометы «Карл Густав» и М-79, а Корпус морской пехоты спешно заказал хорошо себя показавшие в двух штурмах города Фаллуджи термобарические заряды для штатного гранатомета SMAW.

Как ни удивительно, но еще в 90-е годы американские военные специалисты скептически относились к термобарическим боеприпасам для гранатометов, считая их неэффективными. В то же время Советская армия еще в конце 70-х годов оценила преимущество таких боеприпасов, приняв на вооружение огнеметы семейства РПО «Шмель», показавшие свою высокую эффективность в Афганистане, Таджикистане, первой и второй чеченских войнах.

«Рысь» в Афганистане

В годы Второй мировой войны высокой эффективностью при зачистке и штурме городских построек отличался огнемет, созданный еще в начале 1900-х годов. Размещенная под давлением в специальных баках топливная смесь выбрасывалась в сторону противника и поджигалась. Хорошо показав себя в окопах «позиционного кошмара» Первой мировой войны, огнемет перекочевал на вооружение химических и инженерных подразделений стран мира, штурмовавших инженерные сооружения, постройки во время гражданской войны в Испании, боев на Халхин-Голе и в ходе Второй мировой войны. В советских, немецких, английских и американских сухопутных войсках были специальные огнеметные подразделения, придававшиеся для усиления обычных стрелковых (пехотных) рот и батальонов, штурмовавших города и населенные пункты. При всей эффективности у огнеметающих устройств имелось несколько недостатков, значительно усложняющих их применение. Это большой вес баллонов с зажигательной смесью, часто доходивший до 20 килограммов. Самой смеси хватало на несколько секунд работы, а при попадании осколков или пуль в баллоны огнеметчик превращался в огненный столб, сжигавший не только себя, но и окружающих его бойцов в радиусе 10–15 метров. Примечательно, что на вооружении как стран-союзниц, так и стран Оси стояли не только ручные, но и устанавливаемые на танки и бронемашины огнеметы.

Классические огнеметы дошли до войны во Вьетнаме, где с успехом применялись Армией и Корпусом морской пехоты США как при зачистке джунглей, так и боях в южновьетнамском городе Хьюэ во время наступления «Тет». В Советском Союзе осознали бесперспективность таких изделий и начали поиск их замены еще в начале 50-х годов. В 1976-м на вооружение огнеметных батальонов войск радиационной, химической и биологической защиты (РХБЗ) Советской армии поступили первые огнеметы «Рысь» разработки Тульского КБ приборостроения. Новейшее изделие, созданное с использованием узлов и механизмов ручного реактивного гранатомета РПГ-16, стреляло четырехкилограммовым зажигательным зарядом более чем на сто метров и могло уничтожить не только постройки и инженерные укрепления, но и легкую бронетехнику. Впервые в бою «Рысь» применили советские войска в Афганистане, но ожидания от оружия не вполне оправдались. При длине почти полтора метра сам огнемет с дополнительными зарядами весил более 20 килограммов, а зажигательная смесь оказалась неэффективна в условиях каменистых гор. Не всегда заряды «Рыси» могли поджечь каменные и глинобитные дома местных жителей. Примечательно, что слабые зажигательные возможности огнеметной смеси как классического советского огнемета ЛПО-50, так и реактивной «Рыси» против современных кирпичных и панельных зданий были известны командованиям Сухопутных войск и войск РХБЗ Советской армии еще по опыту учений конца 70-х годов. Оказалось, что и примитивные строения жителей Афганистана более эффективно держат удар огнесмеси, чем современные постройки.

«Советские войска и их союзники по Варшавскому договору готовились вести боевые действия против стран НАТО на высоко урбанизированной территории Западной Европы. Задача стояла не зачистить города, а прорваться через них, уничтожив блокирующие подразделения противника. Поэтому в составе войск РХБЗ были сформированы отдельные огнеметные батальоны, представлявшие собой обычные мотострелковые батальоны, но дополнительно вооруженные «Рысями», а позже и «Шмелями». В составе инженерно-саперных подразделений имелось большое количество техники, способной уничтожить завалы и баррикады на узких улочках», – пояснил газете «Военно-промышленный курьер» главный редактор интернет-проекта «Отвага-2004» Виталий Моисеев.

«Шмель» выходит на позиции

Для замены устаревших «Рыси» и ЛПО-50 в КБ приборостроения в конце 70-х годов началась разработка принципиально нового огнемета с термобарической боевой частью.

Термобарический взрыв, часто называемый объемным, известен ученым уже давно. В воздухе распыляется горючее вещество в виде аэрозоля, а образовавшееся газовое облако поджигается. Взрыв сопровождается сильной ударной волной и избыточным давлением. По такому принципу в прошлом происходили пожары на мельницах, где взрывались облака пыли, образовывавшиеся при помоле муки. Аэрозоль имеет свойство «затекать» в строения, помещения и различные укрытия, так что спрятаться за стеной здания, в окопе, доте и т. д. не получится. Взрыв достанет и там. Правда, объемный взрыв более эффективен в закрытых пространствах, чем на открытой местности, где аэрозоль может слишком быстро рассеяться.

Эксперименты с термобарическими боеприпасами советские и американские специалисты начали еще в 60-е годы. Первые боеприпасы объемного взрыва были применены американскими ВВС во время войны во Вьетнаме, где они и доказали свою высокую разрушительную силу в закрытом пространстве джунглей.

В 70–80-х годах на Западе термобарические боеприпасы шли по пути увеличения могущества за счет веса аэрозоля и калибра самого боеприпаса. Но только в Тульском КБ приборостроения осознали высокую эффективность боеприпасов объемного взрыва для боя в городе, начав в 1984-м разработку реактивного пехотного огнемета «Шмель». Конструкторы уделили большое внимание обобщению неудачного афганского опыта применения «Рысей» и решили делать «Шмель» одноразовым и достаточно легким, чтобы бойцам было легче его переносить и хранить в бронетехнике. С компактным контейнером РПО, который короче «Рыси» более чем на полметра, оказалось удобнее обращаться в стесненных городских помещениях. Размещенный в контейнере четырехкилограммовый боеприпас выбрасывался установленным в двигателе пороховым зарядом на тысячу метров и уничтожал укрепления и живую силу противника в радиусе 80 квадратных метров на закрытой местности и в строениях и 50 метров на открытом пространстве.

Еще до принятия на вооружение в 1988 году «Шмели» прошли войсковые испытания не только на полигонах в Группе советских войск в Германии, но и в воюющей в Афганистане 40-й армии, где их использовали в горах и при штурмах и зачистках кишлаков. Одного заряда «Шмеля» хватало, чтобы полностью развалить двух- трехэтажный каменный дом, не говоря уже о глинобитном (что не могла сделать «Рысь»). Согласно проведенным Главным ракетно-артиллерийским управлением Советской армии расчетам по могуществу боеприпаса «Шмель» равен 107-мм фугасному снаряду, правда, без пояснения, какой именно гаубицы или пушки.

В публикациях 80-х годов, посвященных оружию Советской армии, американские эксперты крайне негативно отзывались о новейшем огнемете, указывая на слабость заряда, низкое могущество при высокой угрозе для мирного населения. «Шмель» очень хорошо вписывался в развернутую пропагандистскую кампанию о зверствах Советской армии в Афганистане. Но уже через 20 лет подобные заряды займут свое место в арсеналах частей и подразделений Армии и Корпуса морской пехоты США.

«Похудел», но стал эффективнее

Повоевать РПО «Шмель» пришлось много. Но во всех войнах и военных конфликтах огнемет получал только положительные отзывы.

«Мы не могли подавить огневую точку «духов». Двухэтажное кирпичное здание, в стенах сделаны бойницы. Стреляют ПК (пулемет Калашникова. – Прим. «ВПК») и АК. Достать «духов» не может даже наш снайпер. Подошли бойцы со «Шмелем» и вкатили заряд в одно из окон. Дом на глазах рассыпался и осел», – поделился своими воспоминаниями о боевых действиях в Чечне с журналистом «Военно-промышленного курьера» офицер спецподразделения ВВ МВД России. И таких воспоминаний участников боевых действий более чем достаточно.

Системы вооружения постоянно совершенствуются, появляются новые решения, разработки. Не стоит на месте и «Шмель». При всех положительных качествах огнемета у военных возникают претензии к прицельным приспособлениям. С одной стороны, сложные прицелы для одноразового «Шмеля» – излишняя роскошь, но с другой – для стрельбы на большие дальности все же нужен специальный прицел. При максимальной дальности стрельбы тысяча метров реально эффективно можно попасть только при удалении цели на 200 метров.

В начале 2000-х годов на вооружение Российской армии поступил модернизированный огнемет «Шмель-М», известный также под двумя индексами – РПО-М и РПО ПМД-А. Новейший огнемет «похудел» почти на пять килограммов по сравнению с обычным «Шмелем», зато эффективная дальность выросла до 300 метров, а максимальная – почти до полутора километров. В комплект «Шмеля-М» входит так называемый многоразовый комплекс управления огнем – набор оптических, ночных, а с недавнего времени и тепловизионных прицелов, снимающихся после выстрела и устанавливающихся на следующие контейнеры. Есть и специальный прицел, совмещаемый с окулярами обычного прицела ночного видения. Если «Шмель» был по сути динамореактивным огнеметом, то «Шмель-М» стал полностью реактивным, так как заряд выбрасывается к цели реактивным двигателем без порохового заряда. Но главное в обновленном огнемете – новая топливная смесь, благодаря которой могущество боеприпаса многократно выросло. Теперь, по расчетам экспертов, заряд РПО-М превосходит 122-мм фугасный снаряд и равен 152-мм снаряду самоходной гаубицы 2С19 МСТА-С.

На вооружении армий развитых стран мира пока нет аналогичных огнеметов. По ТТХ близок к «Шмелю» и «Шмелю-М» американский многоразовый гранатомет SMAW с термобарической боевой частью, стоящий на вооружении Корпуса морской пехоты США с 1984 года. Превосходя семейство РПО по дальности стрельбы, заряд американо-израильского гранатомета уступает российскому семейству по могуществу в несколько раз, также в снаряженном виде полутораметровый SMAW очень неудобен для переноски в условиях городского боя. Недаром американские морпехи предпочитают заряжать его в последний момент, что требует почти минуту для тренированного расчета. За то время можно расстрелять три-четыре «Шмеля».

Сейчас американские военные предпочитают переносные термобарические заряды, устанавливаемые в зданиях. Относительно легкие, они не уступают по могуществу зарядам «Шмелей». Но их размещение связано с известным риском, так как ставить приходится под огнем и не всегда получается выполнить все необходимые действия. В книге американского спецназовца Марка Оуэна «Нелегкий день» описывается случай, когда в ходе ночного штурма здания в Багдаде операторы «Дельты», столкнувшись с сильным сопротивлением, решили применить переносной термобарический снаряд. Но устанавливающий заряд боец «Дельты» забыл поставить взрыватель и пришлось возвращаться под огнем иракских боевиков, чтобы устранить возникшую проблему. А ведь это были тренированные военнослужащие элитного спецподразделения, одного из самых лучших в мире.

Тульское КБ приборостроения, входящее в холдинговую компанию «ОАО «Высокоточные комплексы», разработало и постоянно совершенствует уникальное семейство огнеметов. Сегодня, когда «Высокоточные комплексы» отмечают свой пятилетний юбилей, хочется пожелать всем его сотрудникам не останавливаться на достигнутом, а продолжать производить уникальные системы вооружения и военной техники, превосходящие лучшие западные образцы.

topwar.ru

РПО "Шмель" | Военное оружие и армии Мира

«Огненный укус», «шайтан-труба» — такие эпитеты заслужил советский реактивный пехотный огнемет «Шмель».

На рубеже 1960-1970-х годов начался принципиально новый этап развития огнеметно-зажигательного оружия — переход от струйного огнеметания к метанию огнесмеси в капсуле с помощью безоткатных или реактивных устройств.

РЕАКТИВНЫЙ ОГНЕМЕТ

Новый тип оружия получил название — «реактивный огнемет». В 1975 году на вооружение химических войск Советской армии поступил реактивный пехотный огнемет РПО «Рысь», ставший заменой струйному легкому пехотному огнемету. Он зарекомендовал себя могущественным групповым оружием, действующим непосредственно в боевых порядках подразделений — к примеру, отделение РПО могло действовать вместе с мотострелковым взводом, существенно повышая его возможности в различных видах боя. В 1982 году РПО «Рысь» прошел боевые испытания в составе ограниченного контингента советских войск в Афганистане. Опыт его применения заставил ускорить работы по доводке и принятию на вооружение нового реактивного огнеметного комплекса, отличавшегося уменьшенными размерами, увеличенной дальностью эффективной стрельбы, большим могуществом действия по цели, сокращенным временем перевода в боевое положение.

ОСНОВЫ РЕШЕНИЯ

Разработка реактивного пехотного огнемета одноразового применения началась в Конструкторском бюро приборостроения (КБП, г. Тула) под руководством А. Г. Шипунова в 1976 году. Основой стали «капсульный» принцип огнеметания и схема безоткатного орудия. Выстрел огнемета с огневой смесью, заключенной в капсулу, «метается» по безоткатной (безодтачной) схеме, импульс отдачи компенсирует реактивное действие пороховых газов, истекающих через казенный срез пускового контейнера. На траектории при полете к цели капсула остается «в холодном состоянии» — подрыв и инициирование смеси производятся только при ударе о цель. Решению непростой задачи качественного улучшения характеристик РПО способствовала отработка к началу 1980-х годов нового типа боевого снаряжения на основе термобарических смесей. Созданные отечественными специалистами термобарические заряды однотактного действия (с зарядом взрывчатого вещества, обеспечивающим распыление смеси и ее инициирование) показали высокую эффективность поражения при сравнительно небольших размерах самой боевой части.

Оружие «уложили» в габариты ручного гранатомета калибра 93 мм с выстрелом с плеча, с колена, стоя.

НОВЫЙ РПО

93-мм реактивный пехотный огнемет РПО «Шмель» был принят на вооружение в 1988 году. При этом — с тремя различными вариантами снаряжения боевой части, относящимися к «ведению» химических войск — РПО-А с термобарической боевой частью, РПО-Д с дымовой и РПО-3 с зажигательной боевой частью. Тип снаряжения промаркирован на трубе и крышках контейнера огнемета.

«Шмель» успел пройти боевые испытания в Афганистане. Он с успехом использовался для «выкуривания» и «выжигания» душманов из пещер и подземных убежищ-кяризов. С тех пор и пошло его прозвище «шайтан-труба».

РПО «Шмель» поступил в огнеметные подразделения химических войск (впоследствии — войск РХБЗ). Впоследствии он стал штатным вооружением и других родов войск. Главным предназначением РПО является поражение живых целей и огневых средств, находящихся в различных защитных сооружениях, разрушение фортификационных сооружений, поражение транспортных средств и легкобронированной техники, а также создание очагов пожаров и зон задымления.

О БОЕВОЙ СЛУЖБЕ

«Шмель» отличается простотой эксплуатации и высокой мобильностью. В носимый комплект РПО входят два контейнера, соединенных во вьюк, общей массой 22-24 кг. Вьюк включает контейнеры с термобарическим выстрелом и с зажигательной огнесмесью или с дымообразующим составом. Использование дымового боеприпаса облегчает огнеметчику выбор огневой позиции под огнем противника.

РПО-А «Шмель» активно применялся в ходе боевых действий в Таджикистане и в обеих чеченских кампаниях. Особенно эффективно было его применение в условиях городской застройки и в горах. Отмечалась большая эффективность РПО при штурмовых действиях и в ходе борьбы со снайперами противника.

Отделение огнеметчиков с РПО «Шмель» штатно перемещалось на автомобиле. Для увеличения их защищенности и мобильности в 2001 году были выпущены боевые машины огнеметчиков БМО-1 на шасси БМП-2 и лучше защищенная БМО-Т на шасси основного танка Т-72. Машины играют роль транспортно-боевых — тем более, что для РПО «Шмель» предусмотрена возможность стрельбы с борта бронетранспортера.

УСТРОЙСТВО

Конструктивно РПО «Шмель» представляет собой ручной гранатомет одноразового применения.

Основными частями огнемета являются пусковой контейнер (труба) и размещенные в нем боевая часть и пороховой двигатель. Труба контейнера выполнена пластмассовой (стекловолокно на оправе).

СТРОЕНИЕ «ШМЕЛЯ»

На трубе смонтированы прицельное приспособление, складные пистолетная рукоятка и передняя рукоятка удержания, ударно-спусковой механизм ручным взведением, ремень для переноски. Ударно-спусковой механизм включает флажковый предохранитель и пиротехнический усилитель. Боевая часть (капсула) и пороховой двигатель соединены цангой и образуют выстрел огнемета. Контейнер снаряжается выстрелом на заводе-изготовителе, герметично закрыт крышками, служит также для хранения и транспортировки выстрела.

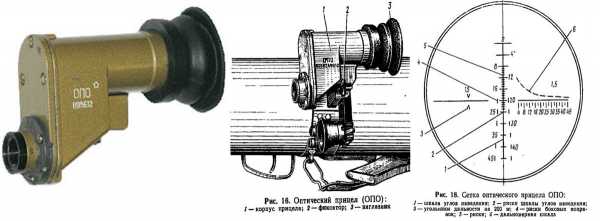

Механическое прицельное приспособление состоит из мушки и откидного диоптрического прицела. Планка прицела насечена на дальности от 50 до 600 м. Возможна установка оптического прицела призматического типа (ОПО-1 или ОПО-2). Сетка оптического прицела включает шкалу углов наведения, риски боковых поправок, дальномерную шкалу для определения дальности до цели высотой 1,5 м. Боевая часть включает тонкостенную капсулу с головным обтекателем и присоединенный к ней репер со сложенным четырехлопастным стабилизатором. Капсула заполнена однородной по физическому составу огневой смесью. По оси ампулы расположен воспламенительно-разрывной заряд в виде трубки с донным инерционным взрывателем и блоком таблеток воспламенительно-разрывного заряда.

Другой тип выстрела (гранаты) — капсула емкостью 2,3 л, несущая дымообразующий состав. Такой вариант оружия имеет обозначение РПО-Д. Имеется и действительно огнеметный вариант РПО-3 (зажигательный), выстрел которого вмещает 2,3 кг огнесмеси.

Двигатель содержит пучок трубчатых пороховых шашек и воспламенитель.

ВЫЛЕТ «ШМЕЛЯ»

Взведение ударно-спускового механизма производится поворотом пистолетной рукоятки. При выключенном предохранителе при нажатии на спусковой крючок боек ударно-спускового механизма разбивает капсюль усилителя. Продукты горения усилителя поджигают воспламенитель метательного заряда. Пороховые газы за ряда разгоняют боевую часть. Часть газов, истекая назад, компенсирует действие отдачи. Контейнер при выстреле служит направляющей (гладким стволом) для боевой части. Крышки контейнера отбрасываются давлением газов.

Боевая часть после вылета из контейнера летит по инерции, стабилизация полета обеспечивается раскрывшимися лопастями стабилизатора, придающими ей также вращение вокруг продольной оси.

На удалении 9-12 м от дульного среза срабатывает механизм дальнего взведения взрывателя.

Использованная схема выстрела обеспечила минимальный разброс начальных скоростей (около 125 м/с), увеличение точности стрельбы и вероятности попадания в цель типа ДЗОТ или БМП на дальности до 400 м. Хотя пороховые газы образуют позади контейнера опасную зону, РПО «Шмель» допускает стрельбу из закрытых помещений при соответствующем удалении от преград, находящихся позади с боков. С учетом боевой части есть и минимальная безопасная дальность стрельбы — 25 м.

«ШМЕЛЬ» НЕ ЖАЛИТ, «ШМЕЛЬ» КУСАЕТ

При ударе о цель взрыватель инициирует воспламенительно-разрывной заряд, его действием разбрасывается огнесмесь, образуется аэрозольное облако жидкого взрывчатого вещества, воспламеняемое газами того же заряда. Облако быстро сгорает без детонации, при этом огнесмесь образует меньшее избыточное давление во фронте ударной волны и действие давления растянуто по времени по сравнению с обычным взрывчатым веществом. Это увеличивает эффективность поражения. По могуществу действия по целям выстрел РПО-А (относимый к термобарическим боеприпасам второго поколения) сопоставим с гаубичным фугасным снарядом калибра 122-152 мм. Сюда добавляется высокая температура горения, создание зоны теплового поражения. Гарантированно поражаемый РПО-А объем составляет 80 м*, площадь поражения на открытой местности достигает 50 м². К особенностям термобарического боеприпаса относится способность аэрозольного облака и ударной волны затекать в щели и негерметичные укрытия, поражая живую силу в закрытых сооружениях, даже без пробития преграды, легкобронированную и транспортную технику. В комбинированном выстреле кумулятивная выемка в головной части способствует пробитию преграды и облегчает проникновение аэрозольного облака внутрь помещения или боевой машины. Отклонение попаданий на дальности 200 м обычно не превышает 0,7-1,0 м, то есть на коротких дальностях РПО «Шмель» позволяет «забрасывать» капсулу в амбразуру ДОТ или окно укрепленного здания. Дымовой выстрел РПО-Д образует на открытой местности не просматриваемую полосу дыма длиной от 55 до 90 метров, в зависимости от погодных условий, внутри строения — облако непереносимой концентрации для незащищенной живой силы, в закрытом объеме ослепляет защищенную противогазами живую силу. Капсула выстрела РПО-3 при подрыве поджигает горючие материалы, создает на открытой местности ландшафтные пожары за счет образования до 20 очагов первичного возгорания на общей площади до 300 м2, в помещении объем горения достигает 90-100 м1 в течении 5-7 сек.
