ЗСУ-23-4 Шилка. Фото. Видео. ТТХ. Устройство

Самоходная зенитная установка ЗСУ-23-4 «Шилка» была принята на вооружение более 50 лет назад, но, несмотря на это, она до сих пор отлично справляется со своими задачами и даже превосходит гораздо более поздние машины иностранного производства. С чем связан такой успех «Шилки», попробуем разобраться далее.

Стрельба ЗСУ-23-4 Шилка — видео

Советской зенитной самоходной установкой ЗСУ-23-4 «Шилка» специалисты НАТО начали интересоваться с момента, когда на Западе появились первые данные о ее возможностях. А в 1973 году натовцы уже «ощупывали» образец «Шилки». Добыли его израильтяне — в ходе войны на Ближнем Востоке. В начале восьмидесятых американцы начали разведывательную операцию с целью приобретения еще одного образца «Шилки», выйдя на братьев румынского президента Николае Чаушеску. Чем же так заинтересовала натовцев советская самоходная установка?

Сильно хотелось узнать: нет ли крупных изменений в модернизированной советской ЗСУ? Понять интерес было можно. «Шилка» являлась уникальнейшим оружием, не уступала первенства в своем классе два десятка лет. Ее контуры отчетливо обозначились в 1961 году, когда советская наука праздновала победу гагаринского полета.

Итак, в чем же уникальность ЗСУ-23-4? Рассказывает полковник в отставке Анатолий Дьяков, чья судьба тесно связана с этим оружием — он десятки лет прослужил в войсках ПВО Сухопутных войск:

«Если говорить о главном, то «Шилкой» мы впервые стали систематически поражать воздушные мишени. До этого зенитные комплексы 23- и 37-мм орудий ЗУ-23 и ЗП-37, 57-мм орудия С-60 попадали в скоростные цели лишь случайно. Снаряды к ним — ударного действия, без взрывателя. Для поражения цели в нее нужно было попасть непосредственно снарядом. Вероятность этого — мизерная. Словом, ранее созданное зенитное вооружение могло лишь поставить заслон перед самолетом, вынудить летчика сбросить бомбы подальше от запланированного места.

Командиры частей выражали восторг, когда видели, как «Шилка» не только прямо на глазах поражает цели, но и двигается вслед за подразделениями, в боевых порядках прикрываемых войск. Настоящая революция. Представляете, не надо перекатывать орудия… Устраивая засаду батарей зенитных орудий С-60, намучаешься — трудно прятать пушки на местности. А чего стоит построить боевой порядок, «привязаться» к местности, соединить все точки (агрегаты питания, пушки, станцию орудийной наводки, приборы управления огнем) большим кабельным хозяйством. Какие многолюдные расчеты были!.. А тут компактная мобильная установка. Пришла, отстрелялась из засады и ушла, ищи потом ветра в поле… Офицерами нынешнего дня, теми, кто мыслит категориями девяностых годов, иначе воспринимаются словосочетания «автономный комплекс»: мол, что же тут необычного? А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений».

ЗСУ-23-4 Шилка прикрывают танки Т-55 на учениях



Достоинств у самоходной «Шилки» действительно много. Генеральному конструктору, доктору технических наук Николаю Астрову, как говорится, не круглому зенитчику, удалось создать машину, которая показала себя во многих локальных войнах и военных конфликтах.

Чтобы прояснить, о чем идет речь, скажем о назначении и составе 23-мм счетверенной зенитной самоходной установки ЗСУ-23-4 «Шилка». Предназначена она для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может использоваться и для поражения подвижных наземных целей на дальности до 2000 метров. Она ведет огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушки и управления ею.

Состоит ЗСУ-23-4 из 23-мм счетверенной автоматической зенитной пушки АЗП-23, силовых приводов, предназначенных для наведения. Следующий важнейший элемент — радиолокационно-приборный комплекс РПУ-2. Он служит, понятно, для управления огнем. Причем «Шилка» могла работать как с РЛС, так и с обычным визирным оптическим устройством. Локатор — это, конечно, хорошо, он обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в то время американцы начали устанавливать на самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. А визир есть визир. Замаскировался, увидел самолет — тут же мгновенно открыл огонь. И без проблем. Гусеничная машина ГМ-575 обеспечивает ЗСУ высокую скорость передвижения, маневренность и повышенную проходимость. Дневные и ночные приборы наблюдения позволяют механику-водителю и командиру ЗСУ вести наблюдение за дорогой и окружающей обстановкой в любое время суток, а аппаратура связи обеспечивает внешнюю связь и связь между номерами экипажа. Экипаж самоходной установки состоит из четырех человек: командира ЗСУ, оператора поиска — наводчика, оператора дальности и механика-водителя.

«Шилка» родилась, что называется, в рубашке. Разработка ее началась в 1957 году. В 1960-м был готов первый опытный образец, в 1961-м прошли государственные испытания, в 1962-м шестнадцатого октября состоялся приказ министра обороны СССР о принятии на вооружение, а через три года начался ее массовый выпуск. Еще чуть позже — испытание боем.

Предоставим вновь слово Анатолию Дьякову:

«В 1982 году, когда шла ливанская война, я находился в командировке в Сирии. В то время Израиль предпринимал серьезные попытки нанести удары по войскам, находившимся в долине Бекаа. Помню, сразу же после налета советским специалистам привезли обломки самолета F-16, самых современных на то время, сбитых «Шилкой».

Еще, можно сказать, теплые обломки меня порадовали, но самому факту я не удивился. Знал, что «Шилка» могла открыть внезапно огонь в любой местности и дать прекрасный результат. Ибо мне пришлось вести электронные дуэли с советскими самолетами в учебном центре, под Ашхабадом, где мы готовили специалистов для одной из арабских стран. И ни разу летчики в пустынной местности не могли обнаружить нас. Сами же являлись мишенями, да и только, бери и открывай огонь по ним…»

Самоходная зенитная установка ЗСУ-23-4 Шилка в Кабуле вооружённых сил Демократической Республики Афганистан



А вот воспоминания полковника Валентина Нестеренко, бывшего в восьмидесятых годах советником начальника колледжа ВВС и ПВО в Северном Йемене. «В создаваемом колледже, — рассказывал он, — преподавали американские и советские специалисты. Материальную часть представляли американские зенитные установки «Тайфун» и «Вулкан», а также наши «Шилки». Вначале йеменские офицеры и кадеты были настроены проамерикански, считая, что все американское — самое лучшее. Но их уверенность была основательно поколеблена в ходе первых боевых стрельб, которые выполняли кадеты. На полигоне установили американские «Вулканы» и наши «Шилки». Причем американские установки обслуживали и готовили к стрельбе только американские специалисты. На «Шилках» все операции выполняли арабы.

И предупреждение о мерах безопасности, и просьбы поставить для «Шилок» мишени значительно дальше, чем для «Вулканов», многими воспринимались как пропагандистские выпады русских. Но когда первая наша установка дала залп, изрыгнув море огня и град стреляных гильз, американские специалисты с завидной поспешностью юркнули в люки и отвели свою установку подальше.

А на горе ярко горели разнесенные в щепки мишени. За все время стрельб «Шилки» работали безотказно. «Вулканы» имели ряд серьезных поломок. С одной из них удалось справиться только с помощью советских специалистов…»

Подбитая в Ираке ЗСУ-23-4 Шилка



Здесь уместно сказать: разведка Израиля разнюхала, что арабы задействовали впервые «Шилку» еще в 1973 году. Тогда же израильтяне оперативно спланировали операцию по захвату ЗСУ советского производства и успешно провели ее. Но исследовали «Шилку» прежде всего специалисты НАТО. Их интересовало, чем она эффективнее американской 20-мм ЗСУ «Вулкан» ХМ-163, нельзя ли учесть ее лучшие конструктивные особенности при доводке западногерманской 35-мм спаренной самоходной установки «Гепард», которая только начала поступать в войска.

Читатель наверняка спросит: зачем же позднее, уже в начале восьмидесятых, американцам понадобился еще один образец? «Шилка» была оценена специалистами очень высоко, а поэтому, когда стало известно, что начали выпускаться модернизированные варианты, за океаном решили добыть еще одну машину.

Наша самоходная установка действительно постоянно модернизировалась, в частности, один из вариантов даже приобрел новое название — ЗСУ-23-4М «Бирюса». Но элементно она не менялась. Разве что со временем появился прибор командирский — для удобства наведения, переброски башни на цель. Блоки же с каждым годом становились совершеннее, надежнее. Локатор, например.

И, конечно же, авторитет «Шилки» вырос в Афганистане. Не было там командиров, которые безучастно бы относились к ней. Идет колонна по дорогам, и вдруг из засады огонь, попробуй организуй оборону, все машины уже пристреляны. Спасение одно — «Шилка». Длиннющая очередь в стан противника, и море огня на позиции. Там называли самоходную установку «шайтан-арба». Начало ее работы определяли сразу и тут же начинали отход. Тысячам советских бойцов спасла жизнь «Шилка».

В Афганистане «Шилка» полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, был создан специальный «афганский вариант». В ЗСУ был изъят радиоприборный комплекс. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов. Был также установлен ночной прицел.

Интересный штрих. Колонны, сопровождаемые «Шилкой», редко атаковывались не только в горах, но и вблизи населенных пунктов. ЗСУ была опасна для живой силы, скрытой за глинобитными дувалами — взрыватель снаряда «Ш» срабатывал при попадании в стену. Эффективно «Шилка» била и по легко бронированным целям — бронетранспортерам, машинам.

У каждого оружия своя судьба, своя жизнь. В послевоенное время многие типы вооружений быстро морально устаревали. 5-7 лет — и появлялось более современное поколение. И только «Шилка» вот уже более тридцати лет в боевом строю. Оправдала она себя и в ходе войны в Персидском заливе в 1991 году, где американцы применили различные средства воздушного нападения, в том числе известные по Вьетнаму бомбардировщики В-52. Были весьма уверенные заявления: они, дескать, разнесут цели в пух и прах.

И вот очередной заход на малых высотах ЗСУ «Шилка» совместно с комплексом «Стрела-3» открывают огонь. У одного самолета тут же загорелся двигатель. Как ни старался В-52 дотянуть до базы, не удалось.

И еще один показатель. «Шилка» стоит на вооружении в 39-и странах. Причем ее покупали не только союзники СССР по Варшавскому Договору, но и Индия, Перу, Сирия, Югославия… А причины следующие. Высокая огневая эффективность, маневренность. «Шилка» не уступает зарубежным аналогам. В том числе и известной американской установке «Вулкан».

У «Вулкана», принятого на вооружение в 1966 году, есть ряд преимуществ, но по многим характеристикам он уступает советской «Шилке». Американская ЗСУ может стрелять по целям, которые идут со скоростью не более 310 м/сек, в то время как «Шилка» работает по более скоростным — до 450 м/с. Мой собеседник Анатолий Дьяков говорил, что он действовал в учебном бою на «Вулкане» в Иордании и не может сказать, что американская машина лучше, хотя на вооружение она принята позже. Примерно такого же мнения и иорданские специалисты.

Принципиальное отличие от «Шилки» имеет ЗСУ «Гепард» (ФРГ). Большой калибр пушки (35-мм) позволяет иметь снаряды со взрывателем и соответственно большую эффективность поражения — цель поражается осколками. Западногерманская ЗСУ может поражать цели на высотах до 3 километров, летящие со скоростью до 350—400 м/с; дальность ее стрельбы — до 4 километров. Однако, «Гепард» имеет меньшую по сравнению с «Шилкой» скорострельность— 1100 выстрелов в минуту против — 3400 («Вулкан» — до 3000), он более чем вдвое тяжелее — 45,6 тонны. И отметим, что «Гепард» был принят на вооружение на 11 лет позже «Шилки», в 1973 году, это машина более позднего поколения.

Во многих странах известны французский зенитный артиллерийский комплекс «Тюррен» АМХ-13 и шведский «Бофорс» ЕААК-40. Но и они не превосходят ЗСУ, созданную советскими учеными и рабочими. «Шилка» и сегодня стоит на вооружении частей сухопутных войск многих армий мира, в том числе — Российской.

Модификации ЗСУ-23-4 Шилка

ЗСУ-23-4В — модернизация с целью повышения надёжности эксплуатации установки, улучшения условий обитания для расчёта, увеличение ресурса газотурбинного агрегата (ГТА) с 300 до 450 ч. Для наведения РЛС сопровождения на визуально обнаруженную цель в установку был введён командирский прибор наведения (КПН).

ЗСУ-23-4В1 — модернизация в ЗСУ-23-4В счётно-решающего прибора, что повысило точность и эффективность стрельбы, надёжность автосопровождения цели при увеличении скорости движения установки с 20 до 40 км/ч, увеличен ресурс ГТА с 450 до 600 ч.

ЗСУ-23-4М1 — модернизация автоматов 2А7 и пушки 2А10 до 2А7М и 2А10М с целью повышения надёжности и стабильности работы комплекса. Повышена живучесть стволов с 3000 до 4500 выстрелов. Улучшена надёжность РЛС и увеличен ресурс ГТА с 600 до 900 ч.

ЗСУ-23-4М2 — модернизация ЗСУ-23-4М1 для использования в горных условиях Афганистана. Из установки был исключён РПК, за счёт чего увеличен боекомплект снарядов с 2000 до 3000 шт., демонтирована РЛС, усилена бронезащита, введена аппаратура ночного видения для ведения стрельбы ночью по наземным целям.

ЗСУ-23-4М3 «Бирюза» — ЗСУ-23-4М1 с установкой наземного радиозапросчика «Лук» системы РЛ опознавания воздушных целей по признаку «свой — чужой».

ЗСУ-23-4М4 Шилка-М4



ЗСУ-23-4М4 «Шилка-М4» — модернизация с установкой радиолокационной СУО и возможностью установки ЗРК «Стрелец». Ввод в состав батареи подвижного пункта разведки и управления (ППРУ) «Сборка М1» в качестве командного пункта (КП) и внедрения в ЗСУ телекодового канала связи обмена информацией между ЗСУ и КП. Замену аналогового счётно-решающего прибора на современную ЦВС. Устанавливается цифровая следящая система. Модернизация гусеничного шасси, направленная на улучшение управляемости и манёвренности самохода и снижения трудоёмкости его технического обслуживания и эксплуатации. Активный прибор ночного видения заменяется на пассивный. Заменяются радиостанции. Устанавливается кондиционер, система автоматизированного контроля работоспособности радиоэлектронной аппаратуры.

ЗСУ-23-4М5 «Шилка-М5» — модернизация ЗСУ-23-4М4 с установкой радиолокационной и оптико-электронной СУО.

ЗСУ-23-4М-А — украинская модификация. Базовая РЛС заменена на многофункциональную РЛС с ЦАР «Рокач-АС», установлена новая оптико-локационная система и ракетный канал, цифровая вычислительная система, новые алгоритмы управления.



Тактико-технические характеристики ЗСУ-23-4 Шилка

— Разработчик: КБП (ТКБ-507), ОКБ-357 (оптика), ОКБ-40 (шасси), ВНИИ «Сигнал» (приводы наведения)
— Производитель: УМЗ, ММЗ (шасси), ГМЗ (АЗП-23 «Амур»), Туламашзавод (2А7), ЛОМО (оптика): МТЗ (ремонт и модернизация)
— Годы производства: 1964—1982
— Годы эксплуатации: с 1965
— Количество выпущенных, шт.: около 6500

— Экипаж, чел. : 4

Вес ЗСУ-23-4 Шилка

— Боевая масса, т: 21

Габаритные размеры ЗСУ-23-4 Шилка

— Длина корпуса, мм: 6495
— Ширина, мм: 3075
— Высота, мм: 2644—3764
— База, мм: 3828
— Колея, мм: 2500
— Клиренс, мм: 400

Бронирование ЗСУ-23-4 Шилка

— Тип брони: стальная катаная противопульная (9—15 мм)

Вооружение ЗСУ-23-4 Шилка

— Калибр и марка пушки: 4 × 23-мм АЗП-23 «Амур»
— Тип пушки: нарезные малокалиберные автоматические пушки
— Длина ствола, калибров: 82
— Боекомплект пушки: 2000
— Углы ВН, град.: −4…+85°
— Углы ГН, град.: 360°
— Дальность стрельбы, км: 0,2—2,5
— Прицелы: оптический визир, РЛС РПК-2

Двигатель ЗСУ-23-4 Шилка

— Тип двигателя: В-6Р
— Мощность двигателя, л. с.: 280

Скорость ЗСУ-23-4 Шилка

— Скорость по шоссе, км/ч: 50
— Скорость по пересечённой местности, км/ч: до 30

— Запас хода по шоссе, км: 450
— Запас хода по пересечённой местности, км: 300
— Удельная мощность, л. с./т: 14,7
— Тип подвески: индивидуальная торсионная

— Преодолеваемый подъём, град.: 30°
— Преодолеваемая стенка, м: 0,7
— Преодолеваемый ров, м: 2,5
— Преодолеваемый брод, м: 1,0



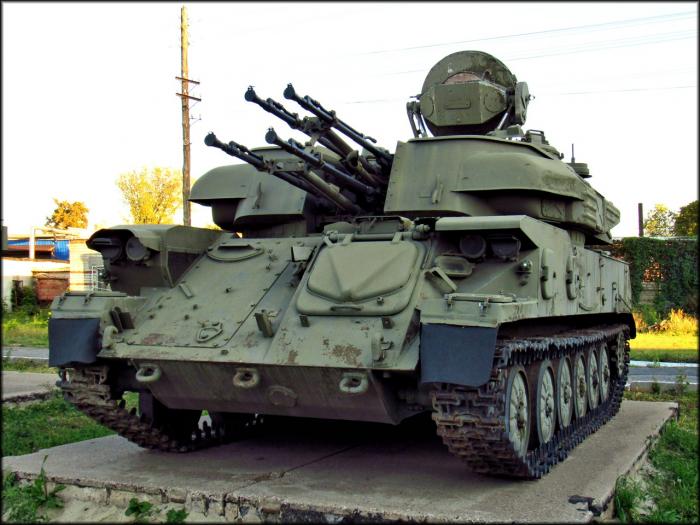

Фото ЗСУ-23-4 Шилка

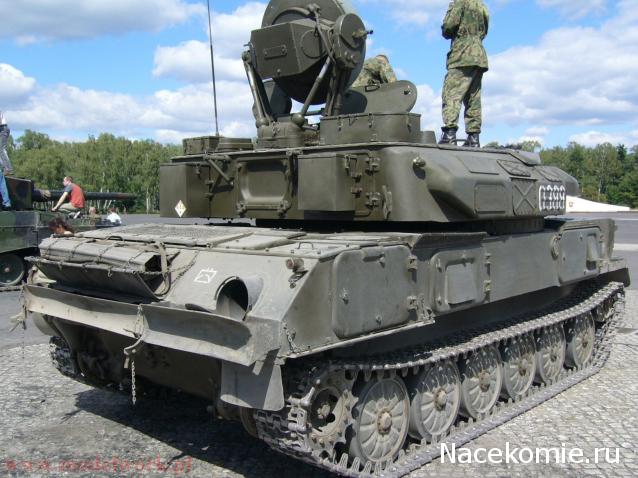

ЗСУ-23-4 «Шилка» по-походному: стволы пушек закрыты заглушками, антенна локатора сложена, головки прицелов закрыты бронеколпаками. Ближе к нам — командир установки. Дальше от нас — либо наводчик, либо оператор дальности — у них общий люк, вероятнее, что наводчик, — его место располагается посредине между командиром и оператором дальности



Уничтоженная иракская ЗСУ-23-4 «Шилка», операция «Буря в пустыне»

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

FIM-92А Стингер — американский ПЗРК

ПЗРК 9К34 «Стрела-3»

«Оса-М» — корабельный зенитный ракетный комплекс

С-300В (9К81) — зенитно-ракетная система

ЗРК «Авенджер» — американский мобильный зенитно-ракетный комплекс

ПЗРК 9К32 «Стрела-2»

9С482М7 (ПУ-12М7) — батарейный подвижной пункт управления

ЗРК М-1 «Волна» (4К90) — зенитно-ракетный комплекс корабельного базирования

МД-ПС — зенитно-ракетный комплекс

ЗСУ-37 — зенитная самоходная установка

Добавить комментарий

Зенитная Самоходная Установка, технические характеристики (ТТХ), калибр, скорострельность

ЗСУ-23-4 «Шилка» — это зенитная самоходная установка, созданная в середине 60-х годов прошлого столетия, она и сегодня находится на вооружении десятков армий мира. «Шилку» без всякого преувеличения можно назвать уникальным оружием, из всех зенитных комплексов, построенных после Второй мировой войны, она обладает самым длинным и впечатляющим послужным списком.

Местом боевого крещения для «Шилки» стал Ближний Восток, затем была борьба против американской авиации во Вьетнаме, многочисленные конфликты на африканском континенте и война в Афганистане. У афганских моджахедов не было авиации, поэтому «Шилку» использовали не по назначению: ЗСУ-23-4 применялась для поддержки сухопутных войск и защиты транспортных колонн. Душманы называли «Шилку» «шайтан-арбой» и очень ее боялись.

ЗСУ-23-4 предназначена для прикрытия наземных войск, а также борьбы с низколетящими целями. «Шилка» входила в состав ПВО полкового звена. Потенциальные противники высоко оценивали боевую эффективность этого зенитного комплекса, в свое время американцы и израильтяне потратили много сил, чтобы получить его для изучения.

В настоящее время ЗСУ-23-4 считается устаревшей зенитной установкой, еще в советское время началась ее замена на более совершенный ЗРПК «Тунгуска». Несмотря на это, «Шилки» до сих пор стоят на вооружении вооруженных сил России, Украины и нескольких десятков других стран. Они активно используются в локальных конфликтах на территории стран третьего мира.

С момента начала серийного производства было изготовлено 6,5 тыс. единиц этого оружия.

Рождение легенды

Вторая мировая война показала всю опасность действий штурмовой авиации. Ни одна армия мира не могла обеспечить надежное прикрытие техники и пехоты от налетов штурмовиков и пикирующих бомбардировщиков, особенно на маршах. Больше всего страдала немецкая армия. Эрликоны и ФЛАКи не справлялись с массовыми налетами американской штурмовой авиации и советскими «летающими танками» Ил-2, особенно в конце войны.

Для защиты пехоты и танков были созданы Wirbelwind, («Смерч»), Kugelblitz, («Шаровая молния») и несколько других моделей. Два 30-мм орудия, выпускавшие 850 выстрелов за минуту, и радиолокационная система были пионерами в области развития ЗСУ, опередившими время на несколько лет. Конечно, внести коренной перелом в ход войны они уже не могли, но опыт их использования лег в основу послевоенных разработок в области самоходных зениток.

В 1947 году конструкторы страны Советов начали активные разработки опытного образца ЗСУ-57-2, но эта машина устарела еще до рождения. 2 орудия 57-мм, перезаряжавшиеся обоймами, имели низкую скорострельность, а отсутствие систем РЛС делали конструкцию фактически слепой.

Открытая башня не внушала доверия с точки зрения защиты экипажа, поэтому вопрос о модернизации стоял очень остро. Масла в огонь подлили американцы, глубоко изучившие немецкий опыт с моделями «Молния» и создавшие свою ЗСАУ М42 по последнему слову техники.

1957 год ознаменовался началом работ по созданию новых систем самоходных зениток.

Первоначально их должно было быть две. Четырехствольная «Шилка» предназначалась для поддержки пехоты в бою и на марше, двуствольный «Енисей» должен был прикрывать танковые подразделения. С 1960 года начались полигонные испытания, в ходе которых явного лидера выявлено не было. «Енисей» имел большую дальность стрельбы, сбивая цели на высоте 3000 метров.

«Шилка» в два раза превосходила конкурента в стрельбе по целям на небольшой высоте, но не выше 1500 метров. Армейское начальство приняло решение, что второй вариант приоритетнее и в 1962 году вышел указ о принятии ее на вооружение.

Стрельба ЗСУ-23-4 Шилка — видео

Советской зенитной самоходной установкой ЗСУ-23-4 «Шилка» специалисты НАТО начали интересоваться с момента, когда на Западе появились первые данные о ее возможностях. А в 1973 году натовцы уже «ощупывали» образец «Шилки». Добыли его израильтяне — в ходе войны на Ближнем Востоке. В начале восьмидесятых американцы начали разведывательную операцию с целью приобретения еще одного образца «Шилки», выйдя на братьев румынского президента Николае Чаушеску. Чем же так заинтересовала натовцев советская самоходная установка?

Сильно хотелось узнать: нет ли крупных изменений в модернизированной советской ЗСУ? Понять интерес было можно. «Шилка» являлась уникальнейшим оружием, не уступала первенства в своем классе два десятка лет. Ее контуры отчетливо обозначились в 1961 году, когда советская наука праздновала победу гагаринского полета.

Итак, в чем же уникальность ЗСУ-23-4? Рассказывает полковник в отставке Анатолий Дьяков, чья судьба тесно связана с этим оружием — он десятки лет прослужил в войсках ПВО Сухопутных войск:

«Если говорить о главном, то «Шилкой» мы впервые стали систематически поражать воздушные мишени. До этого зенитные комплексы 23- и 37-мм орудий ЗУ-23 и ЗП-37, 57-мм орудия С-60 попадали в скоростные цели лишь случайно. Снаряды к ним — ударного действия, без взрывателя. Для поражения цели в нее нужно было попасть непосредственно снарядом. Вероятность этого — мизерная. Словом, ранее созданное зенитное вооружение могло лишь поставить заслон перед самолетом, вынудить летчика сбросить бомбы подальше от запланированного места.

Командиры частей выражали восторг, когда видели, как «Шилка» не только прямо на глазах поражает цели, но и двигается вслед за подразделениями, в боевых порядках прикрываемых войск. Настоящая революция. Представляете, не надо перекатывать орудия… Устраивая засаду батарей зенитных орудий С-60, намучаешься — трудно прятать пушки на местности. А чего стоит построить боевой порядок, «привязаться» к местности, соединить все точки (агрегаты питания, пушки, станцию орудийной наводки, приборы управления огнем) большим кабельным хозяйством. Какие многолюдные расчеты были!.. А тут компактная мобильная установка. Пришла, отстрелялась из засады и ушла, ищи потом ветра в поле… Офицерами нынешнего дня, теми, кто мыслит категориями девяностых годов, иначе воспринимаются словосочетания «автономный комплекс»: мол, что же тут необычного? А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений».

ЗСУ-23-4 Шилка прикрывают танки Т-55 на учениях

Достоинств у самоходной «Шилки» действительно много. Генеральному конструктору, доктору технических наук Николаю Астрову, как говорится, не круглому зенитчику, удалось создать машину, которая показала себя во многих локальных войнах и военных конфликтах.

Чтобы прояснить, о чем идет речь, скажем о назначении и составе 23-мм счетверенной зенитной самоходной установки ЗСУ-23-4 «Шилка». Предназначена она для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может использоваться и для поражения подвижных наземных целей на дальности до 2000 метров. Она ведет огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушки и управления ею.

Состоит ЗСУ-23-4 из 23-мм счетверенной автоматической зенитной пушки АЗП-23, силовых приводов, предназначенных для наведения. Следующий важнейший элемент — радиолокационно-приборный комплекс РПУ-2. Он служит, понятно, для управления огнем. Причем «Шилка» могла работать как с РЛС, так и с обычным визирным оптическим устройством. Локатор — это, конечно, хорошо, он обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в то время американцы начали устанавливать на самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. А визир есть визир. Замаскировался, увидел самолет — тут же мгновенно открыл огонь. И без проблем. Гусеничная машина ГМ-575 обеспечивает ЗСУ высокую скорость передвижения, маневренность и повышенную проходимость. Дневные и ночные приборы наблюдения позволяют механику-водителю и командиру ЗСУ вести наблюдение за дорогой и окружающей обстановкой в любое время суток, а аппаратура связи обеспечивает внешнюю связь и связь между номерами экипажа. Экипаж самоходной установки состоит из четырех человек: командира ЗСУ, оператора поиска — наводчика, оператора дальности и механика-водителя.

«Шилка» родилась, что называется, в рубашке. Разработка ее началась в 1957 году. В 1960-м был готов первый опытный образец, в 1961-м прошли государственные испытания, в 1962-м шестнадцатого октября состоялся приказ министра обороны СССР о принятии на вооружение, а через три года начался ее массовый выпуск. Еще чуть позже — испытание боем.

Предоставим вновь слово Анатолию Дьякову:

«В 1982 году, когда шла ливанская война, я находился в командировке в Сирии. В то время Израиль предпринимал серьезные попытки нанести удары по войскам, находившимся в долине Бекаа. Помню, сразу же после налета советским специалистам привезли обломки самолета F-16, самых современных на то время, сбитых «Шилкой».

Еще, можно сказать, теплые обломки меня порадовали, но самому факту я не удивился. Знал, что «Шилка» могла открыть внезапно огонь в любой местности и дать прекрасный результат. Ибо мне пришлось вести электронные дуэли с советскими самолетами в учебном центре, под Ашхабадом, где мы готовили специалистов для одной из арабских стран. И ни разу летчики в пустынной местности не могли обнаружить нас. Сами же являлись мишенями, да и только, бери и открывай огонь по ним…»

Самоходная зенитная установка ЗСУ-23-4 Шилка в Кабуле вооружённых сил Демократической Республики Афганистан

А вот воспоминания полковника Валентина Нестеренко, бывшего в восьмидесятых годах советником начальника колледжа ВВС и ПВО в Северном Йемене. «В создаваемом колледже, — рассказывал он, — преподавали американские и советские специалисты. Материальную часть представляли американские зенитные установки «Тайфун» и «Вулкан», а также наши «Шилки». Вначале йеменские офицеры и кадеты были настроены проамерикански, считая, что все американское — самое лучшее. Но их уверенность была основательно поколеблена в ходе первых боевых стрельб, которые выполняли кадеты. На полигоне установили американские «Вулканы» и наши «Шилки». Причем американские установки обслуживали и готовили к стрельбе только американские специалисты. На «Шилках» все операции выполняли арабы.

И предупреждение о мерах безопасности, и просьбы поставить для «Шилок» мишени значительно дальше, чем для «Вулканов», многими воспринимались как пропагандистские выпады русских. Но когда первая наша установка дала залп, изрыгнув море огня и град стреляных гильз, американские специалисты с завидной поспешностью юркнули в люки и отвели свою установку подальше.

А на горе ярко горели разнесенные в щепки мишени. За все время стрельб «Шилки» работали безотказно. «Вулканы» имели ряд серьезных поломок. С одной из них удалось справиться только с помощью советских специалистов…»

Подбитая в Ираке ЗСУ-23-4 Шилка

Здесь уместно сказать: разведка Израиля разнюхала, что арабы задействовали впервые «Шилку» еще в 1973 году. Тогда же израильтяне оперативно спланировали операцию по захвату ЗСУ советского производства и успешно провели ее. Но исследовали «Шилку» прежде всего специалисты НАТО. Их интересовало, чем она эффективнее американской 20-мм ЗСУ «Вулкан» ХМ-163, нельзя ли учесть ее лучшие конструктивные особенности при доводке западногерманской 35-мм спаренной самоходной установки «Гепард», которая только начала поступать в войска.

Читатель наверняка спросит: зачем же позднее, уже в начале восьмидесятых, американцам понадобился еще один образец? «Шилка» была оценена специалистами очень высоко, а поэтому, когда стало известно, что начали выпускаться модернизированные варианты, за океаном решили добыть еще одну машину.

Наша самоходная установка действительно постоянно модернизировалась, в частности, один из вариантов даже приобрел новое название — ЗСУ-23-4М «Бирюса». Но элементно она не менялась. Разве что со временем появился прибор командирский — для удобства наведения, переброски башни на цель. Блоки же с каждым годом становились совершеннее, надежнее. Локатор, например.

И, конечно же, авторитет «Шилки» вырос в Афганистане. Не было там командиров, которые безучастно бы относились к ней. Идет колонна по дорогам, и вдруг из засады огонь, попробуй организуй оборону, все машины уже пристреляны. Спасение одно — «Шилка». Длиннющая очередь в стан противника, и море огня на позиции. Там называли самоходную установку «шайтан-арба». Начало ее работы определяли сразу и тут же начинали отход. Тысячам советских бойцов спасла жизнь «Шилка».

В Афганистане «Шилка» полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, был создан специальный «афганский вариант». В ЗСУ был изъят радиоприборный комплекс. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов. Был также установлен ночной прицел.

Интересный штрих. Колонны, сопровождаемые «Шилкой», редко атаковывались не только в горах, но и вблизи населенных пунктов. ЗСУ была опасна для живой силы, скрытой за глинобитными дувалами — взрыватель снаряда «Ш» срабатывал при попадании в стену. Эффективно «Шилка» била и по легко бронированным целям — бронетранспортерам, машинам.

У каждого оружия своя судьба, своя жизнь. В послевоенное время многие типы вооружений быстро морально устаревали. 5-7 лет — и появлялось более современное поколение. И только «Шилка» вот уже более тридцати лет в боевом строю. Оправдала она себя и в ходе войны в Персидском заливе в 1991 году, где американцы применили различные средства воздушного нападения, в том числе известные по Вьетнаму бомбардировщики В-52. Были весьма уверенные заявления: они, дескать, разнесут цели в пух и прах.

И вот очередной заход на малых высотах ЗСУ «Шилка» совместно с комплексом «Стрела-3» открывают огонь. У одного самолета тут же загорелся двигатель. Как ни старался В-52 дотянуть до базы, не удалось.

И еще один показатель. «Шилка» стоит на вооружении в 39-и странах. Причем ее покупали не только союзники СССР по Варшавскому Договору, но и Индия, Перу, Сирия, Югославия… А причины следующие. Высокая огневая эффективность, маневренность. «Шилка» не уступает зарубежным аналогам. В том числе и известной американской установке «Вулкан».

У «Вулкана», принятого на вооружение в 1966 году, есть ряд преимуществ, но по многим характеристикам он уступает советской «Шилке». Американская ЗСУ может стрелять по целям, которые идут со скоростью не более 310 м/сек, в то время как «Шилка» работает по более скоростным — до 450 м/с. Мой собеседник Анатолий Дьяков говорил, что он действовал в учебном бою на «Вулкане» в Иордании и не может сказать, что американская машина лучше, хотя на вооружение она принята позже. Примерно такого же мнения и иорданские специалисты.

Принципиальное отличие от «Шилки» имеет ЗСУ «Гепард» (ФРГ). Большой калибр пушки (35-мм) позволяет иметь снаряды со взрывателем и соответственно большую эффективность поражения — цель поражается осколками. Западногерманская ЗСУ может поражать цели на высотах до 3 километров, летящие со скоростью до 350—400 м/с; дальность ее стрельбы — до 4 километров. Однако, «Гепард» имеет меньшую по сравнению с «Шилкой» скорострельность— 1100 выстрелов в минуту против — 3400 («Вулкан» — до 3000), он более чем вдвое тяжелее — 45,6 тонны. И о был принят на вооружение на 11 лет позже «Шилки», в 1973 году, это машина более позднего поколения.

Во многих странах известны французский зенитный артиллерийский комплекс «Тюррен» АМХ-13 и шведский «Бофорс» ЕААК-40. Но и они не превосходят ЗСУ, созданную советскими учеными и рабочими. «Шилка» и сегодня стоит на вооружении частей сухопутных войск многих армий мира, в том числе — Российской.

Конструкция установки

Опытные образцы еще во время создания модели делались на шасси самоходных установок АСУ-85 и экспериментальных СУ-100П. Корпус сварной, хорошо защищал от пуль и осколков. Конструкция разделена на три части.

В корме расположен дизельный силовой агрегат, в середине боевая часть, а в головной отсек управления.

Справа на борту расположены в ряд 3 прямоугольных люка. Благодаря им возможен доступ к техническим узлам в машине их ремонт и замена. Обслуживание осуществляет экипаж из 4х человек. Кроме привычных – механика-водителя и командира сюда входят оператор дальности и старший радиоприемного корпуса.

Башня машины плоская и широкая, в центре которой расположены 4 ствола орудия АЗП-23 калибра 23 мм, названные по традиции всей линейки оружия – «Амур». Автоматика основана на принципе отвода пороховых газов. Стволы оснащены системой охлаждения и пламенегасителем.

Патроны подаются сбоку, ленточным способом, пневматика обеспечивает взведение зенитных автоматов. Башня имеет приборный отсек, с радиолокационным оборудованием, обеспечивающим поиск и захват целей в радиусе 18 километров. Наведение обеспечивается гидравликой или механическим способом.За минуту машина может сделать 3400 выстрелов.

  • радиолокация осуществляется благодаря нескольким приборам;
  • ламповой РЛС;
  • визира;
  • счетно-решающего прибора аналогового типа;
  • системы стабилизации.

Связь обеспечивается радиостанцией Р-123М, внутри машины действует переговорное устройство ТПУ-4. Силовая установка является недостатком всей конструкции. Мотор обладает недостаточной мощностью для 19-ти тонной махины. Из-за этого «Шилка» обладает низкой маневренностью и скоростью.

Недоработки в размещении мотора привели к проблемам с ремонтом.

Для смены некоторых узлов механикам приходилось разбирать половину силовой установки и сливать все технические жидкости.Ход обеспечивается как на большей части гусеничной техники, парой ведущих и парой направляющих колес.

Движение производится с помощью 12 обрезиненных катков. Подвеска независимая, торсионного типа. Топливные баки вмещают 515 литров дизельного топлива, которого хватает на 400 км.

Достоинства и недостатки

Одним из главных минусов зенитной установки «Шилка» является ее тяжелая, сложная и маломощная ходовая часть. Ее ремонт и обслуживание – дело сложное и трудоемкое. Чтобы добраться до некоторых ее узлов, необходимо демонтировать множество агрегатов, слить масло и охлаждающую жидкость. Мощность в 240 л. с., на которую способен двигатель «Шилки», недостаточна для ее веса, поэтому машина тихоходна и маломаневрена.

Кроме этого, в силовой установке и ходовой части машины допущены другие конструкционные ошибки и недоработки, результатом чего стали частые поломки зенитной установки.

РЛС «Шилки» имеет небольшой радиус действия и довольно капризна в настройке. Также следует добавить, что машина обеспечивала минимальный уровень комфорта для экипажа.

Однако все вышеперечисленные минусы нивелируются высочайшим уровнем надежности зенитных пушек комплекса. Если они правильно собраны и установлены, система охлаждения залита водой по нормам, то вероятность сбоя или выхода из строя во время стрельбы практически исключалась.

Даже сегодня «Шилка» может представлять серьезную опасность для самолетов и вертолетов противника, если, конечно же, они летят не слишком высоко.

Сравнительные характеристики «Шилки»

Рассматриваемая машина была не первой в мире и далеко не единственной. Американские аналоги были готовы быстрее советских образцов, но скорость повлияла на качество и боевые характеристики.

Последующие образцы, имея примерно такие же характеристики, как и «Шилка», в процессе эксплуатации оказывался не на высоте.

Возьмем советскую «Шилку» и ее прямого конкурента ЗСУ/М163, стоявшего на вооружении американской армии.

ПарметрШилкаЗСУ\М163
Калибр, мм.2320
Темп стрельбы, выстрел/мин.34003000
Покрытие км.185
Дальность стрельбы км.2,51,5
Бронирование мм.9-1538-44
Производство ед. 6500671

Согласно характеристикам обе машины имели схожие параметры, однако советский образец обладал более высоким темпом стрельбы и плотностью огня, создавая за счет 4-х расставленных стволов огневой шквал, больший по площади, нежели у американского аналога.

Сам за себя говорит факт небольшой серии американского аппарата, а также снятие его с вооружения и сравнительная непопулярность у покупателей из других стран.

Советская модель до сих пор несет службу в 39 странах мира, хотя на ее место встали более продвинутые образцы.

Захваченные у союзников СССР образцы «Шилок» послужили основой для западногерманского аналога «Леопард», а так же многих идей для модернизации.

Особо стоит отметить надежность узлов боевых машин. Согласно анализу воспоминаний об эксплуатации, особенно на полигонных сравнительных испытаниях, западные образцы были надежными в эксплуатации, но «Шилка» ломалась все равно меньше.

Особенности и защита

Сварной корпус гусеничной машины имеет три отделения: в носовой части расположено отделение управления, посередине — боевое, в кормовой части — силовое.


ЗСУ-23-4 «Шилка» — российское оружие «долгожитель». Москва, 2010 г.

Силовая установка гусеничной самоходной установки «Шилка» — дизельный двигатель В-6Р (В-6Р-1). Два топливных бака емкостью 520 л обеспечивают запас хода без дозаправки 400 км. Вспомогательная силовая установка машины — газотурбинный двигатель мощностью 74 л. с., который служит для питания электрооборудования РПК-2.

Ходовая часть включает в себя два ведущих колеса, два направляющих колеса с механизмом натяжения гусениц, две гусеничные цепи и 12 опорных катков. Подвеска ЗСУ — независимая, торсионная, асимметричная, с гидравлическими амортизаторами.

Тип брони — катаная стальная противопульная 9–15 мм. В современных модификациях комплекса имеется также аппаратура противоатомной защиты. Появилась установка системы самозащиты и предупреждения о лазерном облучении. Активные приборы ночного видения были заменены пассивными.

Модификации машины

Новые технологии, долгая эксплуатация и несколько случаев захвата странами НАТО и их союзниками образцов подготовили почву для модернизации машины. Самые известные и массовые машины, ведущие родословную от «Шилки»:

  • ЗСУ-23-4В, модернизация, повысившая надежность установки и увеличившая на 150 часов ресурс газотурбинного аппарата;
  • ЗСУ-23-4В1, модернизация предыдущей машины, увеличившая точность стрельбы и надежность сопровождения цели на ходу;
  • ЗСУ-23-4М1, улучшена надежность стволов, РЛС и общая стабильность работы машины;
  • ЗСУ-23-4М2, модернизация для боев в горах Афганистана, снято оборудование для борьбы с авиацией, добавлено бронирование и боекомплект;
  • ЗСУ-23-4М3 «Бирюза», получившая систему распознавания «свой-чужой» под названием «Луч»;
  • ЗСУ-23-4М4 «Шилка-М4», глубокая модернизация, в результате которой была заменена почти вся электронная начинка на новые разработки, были добавлены новые системы для более эффективного применения;
  • ЗСУ-23-4М5 «Шилка-М5», получившая новую электронную систему управления огнем.

Имелись и модернизации машины для пуска управляемых ракет. Поскольку «Шилка» может сбивать летательные аппараты на небольшой высоте, ракетные модели исправляли эту особенность.

Используемые ракеты на таких моделях — «Куб» и его модификации.

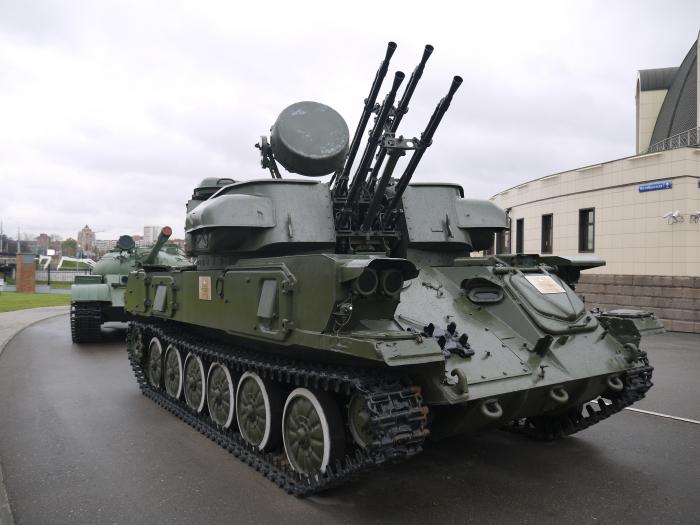

Фото ЗСУ-23-4 Шилка

ЗСУ-23-4 «Шилка» по-походному: стволы пушек закрыты заглушками, антенна локатора сложена, головки прицелов закрыты бронеколпаками. Ближе к нам — командир установки. Дальше от нас — либо наводчик, либо оператор дальности — у них общий люк, вероятнее, что наводчик, — его место располагается посредине между командиром и оператором дальности

Уничтоженная иракская ЗСУ-23-4 «Шилка», операция «Буря в пустыне»

Похожее

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

«Оса-М» — корабельный зенитный ракетный комплекс

ПЗРК 9К34 «Стрела-3»

FIM-92А Стингер — американский ПЗРК

С-300В (9К81) — зенитно-ракетная система

9С482М7 (ПУ-12М7) — батарейный подвижной пункт управления

ЗРК «Авенджер» — американский мобильный зенитно-ракетный комплекс

ПЗРК 9К32 «Стрела-2»

ЗРК М-1 «Волна» (4К90) — зенитно-ракетный комплекс корабельного базирования

МД-ПС — зенитно-ракетный комплекс

ЗСУ-37 — зенитная самоходная установка

«Шилка» в боевых действиях

Впервые зенитная установка приняла участие в боях на территории Вьетнама. Новая система стала неприятным сюрпризом для американских летчиков. Высокая плотность огня и разрывающиеся в воздухе боеприпасы делали практически невозможным уйти от обстрела «Шилок».

Активное участие приняли новые системы в череде арабо-израильских войн. Только во время конфликта 1973 года египетские и сирийские машины сбили 27 «Скайхоков» ВВС Цахала. В поисках тактического решения проблемы обстрела «Шилками», израильские пилоты уходили на большую высоту, но там они попадали в зону поражения ракет.

Огромную роль сыграли «Шилки» во время войны в Афганистане.

По уставу, машины должны сопровождать колонны на расстоянии примерно 400 метров от других машин. Война в горах внесла свои коррективы в тактику. Авиации у мождхедов не было, поэтому за небо экипажи не переживали. При нападении на колонны же «Шилки» играли роль одного из главных сдерживающих факторов.

Благодаря 4-м 23-мм стволам «Шилка» стала лучшим помощником пехоты при неожиданных нападениях. Плотность и эффективность огня тут же перечеркнули все недостатки ходовой части. Пехота молилась на ЗСУ. Угол стволов позволял стрелять почти вертикально, а мощный патрон не считался с укреплениями типа глиняных стен в кишлаках. Очередь «Шилки» превращала моджахеда вместе с укрытием в однородную массу. За эти качества «духи» прозвали советскую ЗСУ «шайтан-арбой», в переводе чертова телега.

Но главной задачей все же было прикрытие с воздуха. Добытые американцами образцы «Шилок» были всесторонне изучены, в результате появились самолеты с бронезащитой посолиднее. Для борьбы с ними советские конструкторы в 1980-х проводят глубокую модернизацию рассматриваемой ЗСУ. Просто сменить орудия на более мощные было недостаточно, пришлось заменять многие важные составляющие конструкции. Так родилась «Тунгуска», верой и правдой служащая в армии по сей день.

После появления новых машин «Шилку» не забыли. 39 стран поставили ее на вооружение.

Практически ни один конфликт второй половины ХХ века не обходился без применения этой машины.

Бывало, что «Шилки» оказывались по разные стороны баррикад, воюя друг с другом.

Для советских военных появление «Шилок» стало настоящей революцией. Развертывание традиционных батарей часто наводило тоску и ужас на офицеров и солдат из-за многочисленных действий, необходимых для грамотной защиты неба. Новая ЗСУ позволила защищать воздушное пространство на ходу, с минимальной предварительной подготовкой. Высокие характеристики, актуальные даже по современным меркам, сделали машину легендой, едва ли не сразу после рождения.

История

Постановлением Совета Министров СССР от 17 апреля 1957 г. была начата разработка сразу двух аналогичных систем ПВО: ЗСУ-37-2 «Енисей» со спаренной 37-мм артиллерийской установкой 500П и ЗСУ-23-4 «Шилка» со счетверенной 23-мм артиллерийской установкой 2А7. Они отличались от всех стоявших ранее на вооружении ЗСУ наличием радиолокационных автоматических систем наведения. ЗСУ23-4 «Шилка» была запущена в серийное производство в 1964 г.


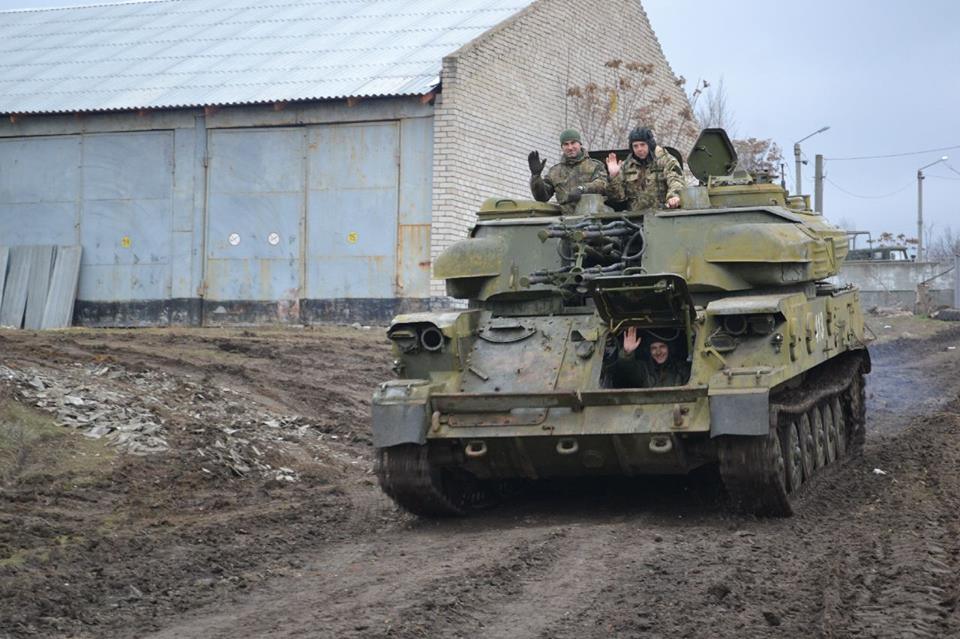

«Шилка» в походных условиях. 1997 г.

«Шилка», по сути, была первой ЗСУ, которая могла эффективно поражать воздушные мишени, тогда как другие зенитные комплексы тех времен попадали в скоростные цели только случайно, при том, что скорости полета таких целей постоянно увеличивались. В итоге ранее применявшееся зенитное оружие могло лишь поставить заслон перед самолетом. К тому же «Шилка», в отличие от зенитных орудий, была мобильной.

Преемником «Шилки» можно считать принятый на вооружение и запущенный в серийное производство зенитный ракетно-пушечный самоходный комплекс «Тунгуска». Однако «Шилка», прекрасно зарекомендовавшая себя во многих военных конфликтах второй половины XX в., и по сей день находится на вооружении зенитных частей российской, украинской и других армий.

У «Шилки» будет новая жизь / Вооружения / Независимая газета

Российские военные начали испытания нового образца зенитной самоходной установки (ЗСУ-23-4) «Шилка». Не исключено, что в скором времени на нескольких отечественных и белорусских предприятиях начнется модернизация ЗСУ-23-4 для Вооруженных сил РФ. Кроме того, оборонщики смогут извлечь определенную выгоду, совершенствуя те же машины, находящиеся на вооружении иностранных армий. К примеру, у Египта имеется 118, у Сирии — около 400, у Индии — около 100 таких зениток.

Есть два варианта модернизации ЗСУ: «Шилка-М4» с радиолокационной системой управления огнем (СУО), которая предназначена для российского Минобороны, и «Шилка-М5» с радиолокационной и оптико-локационной СУО — в основном на экспорт. Головными предприятиями по обновлению зенитных установок стали Ульяновский механический завод, работавший над боевым отделением, РЛС, аппаратурой связи, и минская фирма «Минотор-сервис», занимавшаяся ходовой частью, энергетической установкой и шасси. НПО «Пеленг» (Минск) создало оптико-локационную систему для варианта М5.

Последний, понятно, не нужен Российской армии, поскольку на ее вооружение уже принята «Тунгуска» — ЗРК полкового звена следующего поколения. Кроме того, «Шилка-М5» — довольно дорогая машина. Приблизительная экспортная ее цена — около 2 млн. долл., в то время как обычная ЗСУ-23-4 стоит около 600 тыс. долл.

Основное нововведение, кардинально меняющее весь облик радиоприборного комплекса «Шилки», — оснащение ее цифровой вычислительной системой на базе ЭВМ «Багет» вместо аналогового баллистического вычислителя. Теперь РЛС установки на дальности до 12 км обнаруживает воздушную цель, а захватывает ее на сопровождение с расстояния 10 км.

Перевод аппаратуры стрельбовой РЛС на новую элементную базу позволил освободить внутри башни пространство для дополнительных приборов. В частности, отныне «Шилка» обладает помехозащищенной аппаратурой телекодовой связи с командным пунктом или РЛС наведения. Данные из этих источников через бортовую ЭВМ могут непосредственно передаваться на исполнительные приводы 23-мм пушек. Такое решение позволяет батарее «Шилок», наводящейся одной РЛС, вести огнь в режиме радиолокационного молчания, что значительно повышает живучесть зенитных установок в современном бою.

Модернизированные самоходки снабжены новым прибором ночного видения, действующим в пассивном режиме, что также снижает вероятность обнаружения ЗСУ.

Оптико-локационная система «Шилки-М5» обеспечивает поиск, обнаружение, автоматическое и полуавтоматическое сопровождение воздушных целей в пассивном режиме днем на дистанции 7500 м и ночью — при уровне освещенности в «четверть луны» — 4000 м.

Конструкторы предусмотрели усиление вооружения на обновленной «Шилке»: на ее башне могут монтироваться три-четыре ЗРК «Игла».

Переделка шасси ЗСУ направлена на повышение скорости движения машины, улучшение ремонтопригодности и эргономических показателей на месте механика-водителя. За счет изменения компоновки моторного отсека на «Шилке» удалось поместить вспомогательный дизель, являющийся приводом генератора переменного тока. В результате не происходит отбора мощности от тягового двигателя.

Традиционные для отечественной гусеничной техники (и для прежней «Шилки» в том числе) рычаги управления перед местом механика-водителя сменила рулевая колонка мотоциклетного типа, которая связана с дифференциальным механизмом поворота, имеющим гидравлический привод. Гидроуселителями также снабжены приводы тормозной системы и сцепления. Улучшают обзор с места механика-водителя ЗСУ передней и задней полусфер телекамеры, изображение с которых выводится на цветные жидкокристаллические мониторы.

Для снижения тепловой заметности своего варианта «Шилки» специалисты «Минотор-сервиса» обшили внутреннюю поверхность моторного отсека и выхлопные трубы теплопоглощающим материалом. На корпусе также есть датчики облучения машины лазерным лучом. По их команде автоматически осуществляется отстрел дымовых гранат. Из дополнительного оборудования назовем многофункциональное тренировочное устройство, которое позволяет обучать экипажи «Шилок» прямо на рабочих местах.

Хотя на смену ЗСУ-23-4, как уже отмечалось, пришел новый комплекс ПВО полкового звена «Тунгуска», в войсках остается еще много «Шилок». Относительно их дальнейшей судьбы единого мнения пока нет. С одной стороны, модернизированные по варианту М4, эти установки в условиях недостаточного финансирования Вооруженных сил, когда не хватает денег на закупку новых образцов, вполне могут справляться с возложенными на них задачами.

С другой стороны, возможно, «Шилки» могут выполнять функции огневой поддержки Сухопутных войск. Подобная модификация — ЗСУ-23-4-М2 с демонтированным радиоприборным комплексом — использовалась с успехом во время войны в Афганистане, показав себя как весьма эффективное средство уничтожения живой силы и подавления огневых точек при ведении противопартизанских операций. Очевидно, что машины такого типа очень пригодились бы Объединенной группировке войск в Чечне. Зенитная установка ЗУ-23-2 активно применяется там для стрельбы по наземным целям, однако она не имеет броневой защиты, что очень не нравится российским бойцам.

RusArmy.com — Зенитная самоходная установка «Шилка»



Предназначена для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от ударов авиации, вертолетов, крылатых ракет на высотах до 1500 м при наклонной дальности от 200 до 2500 м и скорости полета до 450 м/с.

ЗСУ может использоваться также для поражения подвижных и неподвижных наземных целей на дальностях до 2000 м.

В состав ЗСУ «Шилка» входят:

— 23-мм счетверенная автоматическая зенитная пушка АЗП-23-4;

— электрогидравлические силовые следящие приводы;

— радиоприборный комплекс РПК-2М;

— система электропитании;

— гусеничный самоход;

— навигационная аппаратура;

— дневные и ночные приборы наблюдения;

— аппаратура внешней и внутренней связи;

— аппаратура противоатомной защиты.

В состав РПК входят РЛС орудийной наводки, счетно-решающий прибор и визирное устройство.

В любых условиях погоды и видимости с помощью РЛС в ЗСУ автоматически определяются координаты цели, по которым счетно-решающий прибор вырабатывает упрежденные данные для наводки артустановки АЗП-23-4. Автоматическая наводка пушек обеспечивается с помощью силовых гидроприводов. Отличительными особенностями пушечного автомата АЗП-23-4 являются наличие электрической схемы обеспечения стрельбы и принудительного межслойного охлаждения стволов автомата.
Автомат A3П — 23 -4 обеспечивает темп стрельбы около 4000 выстр./мин.

Эффективность стрельбы по самолету, находящемуся в пределах зоны обстрела, составляет от 0,05 до 0,25.

ЗСУ-23-4 имеет боекомплект в количестве 2000 выстрелов (снарядов).

Время перевода ЗСУ из походного положения в боевое — около 5 мин., боевой расчет — 4 чел.

ЗСУ допускает несколько способов наведения пушки на цель и ведения огня. Эти способы и определяют пять режимов боевой работы ЭСУ При работе ЗСУ в первых трех режимах пушка наводится силовыми приводами наведения, включенными в автоматический режим наведения, по данным, поступающим из РПК.

При работе в четвертом и пятом режимах пушка наводится по правой головке (прицел-дублер) визирного устройства с помощью силовых приводов наведения, включенных в полуавтоматический режим наведения или (в пятом режиме) вручную с помощыо маховичков. Управление силовыми приводами наведения в этих режимах производится оператором поиска с помощью блока рукояток Т-55М1 РЛС. В ЗСУ имеется ряд блокировок, срабатывание которых исключает возможность включения силовых приводов наведения и ведения огня. Эти блокировки предусмотрены для обеспечения безопасности экипажа и своих войск при боевой работе ЗСУ. Блокировки установлены так, что включение силовых приводов наведения возможно только при отстопоренных башне и качающейся части АЗП, закрытом люке механика-водителя и закрытой крышке люка звеньесборника.

В зависимости от режимов работы открытие огня производит или командир с рукоятки огня, или оператор поиска с рукоятки блока Т-55М1, либо с помощью спусковой педали.
После принятия в 1962 году ЗСУ-23-4 на вооружение, она прошла несколько модернизаций.

Первая модернизация проходила в течение 1968 -1969 гг., в результате которой повысилась надежностъ эксплуатации установки, улучшились условия обитания для расчета, увеличен ресурс газотурбинного агрегата (ГТА) с 300 до 450 ч. Для наведения РЛС сопровождения на визуально обнаруженную цель в установку был введен командирский прибор наве-дения (КПН). Модернизированная установка получила название ЗСУ-23-4В.

В 1970-1971 гг. проведена модернизация счетно-решающего прибора. Это позволило повысить точность и эффективность стрельбы, надежность автосопровождения цели при увеличении скорости движения установки с 20 до 40 км/ч, увеличить ресурс ГТА с 450 до 600 ч. Установка получила название ЗСУ-23-4В1. В 1971 — 1972 гг. в результате ОКР была повышена живучесть стволов с 3000 до 4500 выстрелов, улучшена надежность РЛС и вновь увеличен ресурс ГТА с 600 до 900 ч. Установка стала называться ЗСУ-23-4М1.

В течение 1977 — 1978 гг в установку был вмонтирован радиозапросчик системы опознавания самолетов «свой — чужой». После этого ЗСУ «Шилка» получила название ЗСУ-23-4МЗ.

В 1978 — 1979 гг проведена следующая модернизация ЗСУ «Шилка» с целью лучшего использования ее в горных условиях, в частности, в боевых порядках в Афганистане, Из установки был исключен РПК, за счет чего увеличен боекомплект снарядов с 2000 до 3000 шт., введена аппаратура ночного видения для ведения стрельбы ночью по наземным целям. Модернизированная установка под названием ЗСУ-23-4М2 оказалась эффективной при ведении боевых действий в горных условиях Афганистана.

В ходе дальнейшей модернизации в установку внедряются радиолокационная и оптиколокационная системы управления огнем, телекодовая аппаратура обмена информацией с командирским пунктом управления. Радиолокатор и основная аппаратура установки переведены на современную элементную базу и цифровую обработку сигналов, усовершенствованы узлы и механизмы базового самохода.

ЗСУ превращается в зенитный ракетно-пушечный комплекс.

Вероятность поражения цели ЗСУ увеличивается (с 1 0,12 до 0,55 — 0,6, а каждая установка получила возможность принимать целеуказание по телекодовому каналу связи с командирского пункта управления.



Основные характеристики:



ЗСУ-23-4

ЗСУ-23-4М1

ЗСУ-23-4М2

Дальность обнаружения цели типа МиГ-17, км

12

12

Дальность автоматического сопровождения цели типа МиГ, км

10

10

Основной способ наведения пушек на цель

с использованием РПК

с использованием РПК

с использованием оптического прицела и ПНВ

Зона обстрела воздушных целей, м:







по дальности

200-2500

200-2500

200-2500

по высоте

50-2000

50-2000

50-2000

Дальность поражения наземных целей, м

до 2000

до 2000

до 2000

Вероятность поражения самолета

0,05-0,20

0,05-0,30

Максимальная скорость поражаемых целей, м/с

450

450

Время реакции ЗСУ, с

20

20

20

Время развертывания (свертывания), мин.

3-5

3-5

3-5

Возможность стрельбы в движении пушечным вооружением

имеется

имеется

имеется

Максимальная скорость движения ЗСУ, км/ч

50

50

50

Масса. ЗСУ, т

21

21

21

Расчет, чел.

4

4

4

Год принятия на вооружение

1962

1973

1979

ЗСУ-23-4 Шилка зенитная самоходная установка, технические характеристики ТТХ и описание комплекса, калибр и скорострельность

ЗСУ-23-4 «Шилка» — это зенитная самоходная установка, созданная в середине 60-х годов прошлого столетия, она и сегодня находится на вооружении десятков армий мира. «Шилку» без всякого преувеличения можно назвать уникальным оружием, из всех зенитных комплексов, построенных после Второй мировой войны, она обладает самым длинным и впечатляющим послужным списком.

Местом боевого крещения для «Шилки» стал Ближний Восток, затем была борьба против американской авиации во Вьетнаме, многочисленные конфликты на африканском континенте и война в Афганистане. У афганских моджахедов не было авиации, поэтому «Шилку» использовали не по назначению: ЗСУ-23-4 применялась для поддержки сухопутных войск и защиты транспортных колонн. Душманы называли «Шилку» «шайтан-арбой» и очень ее боялись.

ЗСУ-23-4 предназначена для прикрытия наземных войск, а также борьбы с низколетящими целями. «Шилка» входила в состав ПВО полкового звена. Потенциальные противники высоко оценивали боевую эффективность этого зенитного комплекса, в свое время американцы и израильтяне потратили много сил, чтобы получить его для изучения.

В настоящее время ЗСУ-23-4 считается устаревшей зенитной установкой, еще в советское время началась ее замена на более совершенный ЗРПК «Тунгуска». Несмотря на это, «Шилки» до сих пор стоят на вооружении вооруженных сил России, Украины и нескольких десятков других стран. Они активно используются в локальных конфликтах на территории стран третьего мира.

С момента начала серийного производства было изготовлено 6,5 тыс. единиц этого оружия.

Содержание

История создания

В годы Второй мировой войны атаки с воздуха во время марша стали большой проблемой для сухопутных войск: штурмовая авиация, работая на малых высотах, наносила огромный урон живой силе и боевой технике. Немцы, которые в конце войны несли жестокие потери от действий западной авиации, разработали малокалиберную зенитную установку Kugelblitz («Шаровая молния»). Она имела два 30-мм орудия и РЛС, с помощью которой производилось обнаружение противника и наведение на цель. Скорострельность Kugelblitz составляла 850 выстрелов в минуту, на нее даже пытались устанавливать приборы ночного видения. Эта ЗСУ сильно опередила свое время и на многие годы стала предметом изучения и копирования.

Советская пехота и танкисты подобной роскоши не имели и всю войну сильно страдали от налетов немецкой авиации. Ситуацию принялись исправлять уже после победы над немцами.

В 1947 году начались работы по созданию 57-мм самоходной зенитной установки ЗСУ-57-2. Однако на момент начала производства этот комплекс уже был устаревшим. Он имел слишком низкий темп стрельбы (220-240 выстрелов в минуту), обойменное заряжание и открытую сверху башню. ЗСУ-57-2 не имела РЛС, поэтому обнаружить цель можно было только визуально, также у нее отсутствовала система защиты от ОМП. Тем временем потенциальный противник не дремал: американцы, изучив трофейные образцы немецкой «Шаровой молнии», в 1956 году приняли на вооружение 40-мм ЗСУ с радиолокационной системой обнаружения целей.

В 1957 году в СССР начинаются работы над созданием новой самоходной зенитной установки. Было запущено сразу два конкурирующих проекта: ЗСУ-37-2 «Енисей», вооруженный двумя 37-мм пушками и ЗСУ-23-4 «Шилка», с четырьмя 23-мм орудиями. Обе зенитные установки были оснащены РЛС, имели гусеничное шасси и систему защиты от ОМП. Формально они предназначались для решения различных задач: «Енисей» обеспечивал защиту бронетанковых войск, а «Шилка» должна была прикрывать мотострелковые части. Оба комплекса имели ленточное питание орудий и водяное охлаждение стволов.

К 1960 году оба зенитных комплекса были готовы, и начались их испытания. ЗСУ-23-4 «Шилка» оказалась в 1,5-2 раза эффективнее своего конкурента в стрельбе по низколетящим скоростным целям, зато «Енисей» превосходил ее по высоте поражения. Комиссия рекомендовала принять на вооружение оба зенитных комплекса. Однако в серию пошла только «Шилка», работы по «Енисею» были приостановлены.

К 1970 году «Шилка» стала основным мобильным зенитным комплексом СА, она полностью заменила ЗСУ-57-2 и стала отправляться на экспорт. Впервые «Шилки» применили в ходе арабо-израильского конфликта 1973 года. Тогда сирийская ПВО сумела уничтожить 98 самолетов ВВС Израиля, 10% из которых было на счету ЗСУ-23-4. Плотный зенитный огонь на малых высотах оказывал деморализующее действие на израильских пилотов, заставляя их подниматься на большие высоты, где они становились легкой добычей ЗРК.

«Шилки» использовались во время ирано-иракской войны (обеими сторонами), в завершающей стадии войны во Вьетнаме, в ходе операции «Буря в пустыне».

В Афганистане советские войска использовали ЗСУ-23-4 для поражения наземных целей. У «Шилки» снимали ненужный РЛС и увеличивали боекомплект до 4 тыс. снарядов. После появления на поле боя «Шилки» душманы обычно начинали отходить.

Главным недостатком «Шилки» являлась недостаточная мощь 23-мм снаряда, не устраивала военных и наклонная дальность орудия, и недостаточное фугасное действие снарядов. При создании нового штурмовика американцы испытывали на нем действие трофейной «Шилки», захваченной евреями во время войны 1973 года. Так появился знаменитый А-10 «Бородавочник», который действительно неплохо защищен от зенитных боеприпасов калибра 23 мм. Американцы активно рекламировали этот самолет, называя его неуязвимым для огня советской ПВО.

ЗСУ-23-4 пытались переделать под более мощный 30-мм снаряд, но оказалось, что проще и дешевле построить новую зенитную установку, чем модернизировать старую. Так и было сделано: в 1982 году на вооружение была принята ЗСУ «Тунгуска», вооруженная 30-мм автоматическими пушками.

За годы эксплуатации данного комплекса были разработаны несколько его модификаций.

Описание конструкции

ЗСУ-23-4 «Шилка» имеет сварной корпус с противопульным и противоосколочным бронированием. Он разделен на три отсека: управления, расположенный в передней части машины, боевое отделение – находящееся в ее центре и силовой отсек – в кормовой части. На правом борту зенитной установки расположено три люка, через которые происходит демонтаж и обслуживание оборудования машины, а также вентиляция агрегатов.

В башне «Шилки» установлено счетверенное 23-мм орудие АЗП-23 «Амур», автоматика которого работает за счет отведения пороховых газов из канала ствола. Каждый ствол оснащен кожухом системы охлаждения и пламегасителем. Подача патрона – боковая, из звена ленты с перекосом патрона. Ленты находятся в патронных коробах. В башне расположены два короба, система для взведения зенитных автоматов – пневматическая.

Боекомплект «Шилки» состоит из двух типов 23-мм снарядов: бронебойных БЗТ и осколочных ОФЗТ. Бронебойные боеприпасы БЗТ не имеют взрывчатого вещества и содержат только зажигательный состав для трассирования. Снаряды ОФЗТ имеют взрыватель и самоликвидатор (время действия 5-10 секунд). В ленте на четыре патрона ОФЗТ идет один БЗТ.

Наведение производится с помощью гидравлических приводов, возможно и ручное наведение. Темп стрельбы – 3400 выстрелов в минуту.

В приборном отсеке башни находится радиолокационно-приборный комплекс, с помощью которого происходит поиск цели, ее сопровождение и высчитываются траектории снарядов и необходимое упреждение. Дальность обнаружения воздушных объектов – 18 км.

Зенитный комплекс «Шилка» может вести огонь по воздушным целям в нескольких режимах:

  • в автоматическом;
  • в полуавтоматическом;
  • по ракурсным кольцам;
  • по запомненным координатам;
  • по наземным целям.

Автоматический режим стрельбы считается основным.

Радиолокационно-приборный комплекс состоит из следующих элементов:

  • ламповой РЛС 1РЛ33М2;
  • аналогового счётно-решающего прибора;
  • визирного устройства;
  • системы стабилизации.

Боевая машина оснащена радиостанцией Р-123М и переговорным устройством ТПУ-4.

ЗСУ-23-4 «Шилка» оборудована дизельным двигателем В6Р. Он имеет шесть цилиндров, жидкостное охлаждение и максимальную мощность 206 кВт. Машина имеет два алюминиевых топливных бака с общим объемом 515 литров. Этого хватало до 400 км хода. Дополнительная установка предназначается для питания бортовой электроники.

Ходовая часть машины состоит из двух ведущих колес, двух направляющих колес и двенадцати опорных катков с обрезиненными ободами. Подвеска – независимая торсионная.

Защита экипажа от ОМП происходит за счет создания в боевом отделении избыточного давления и очистки воздуха.

Модернизация зенитного комплекса «Шилка» шла по пути улучшения ее способности обнаруживать воздушные цели, а также увеличения защищенности комплекса. Еще в середине 70-х годов для управления стрельбой зенитных установок на полковом уровне был создан комплекс «Овод-М-СВ». В его состав входила РЛС «Лук-23» и автоматизированная система управления огнем.

В середине 90-х появились модификации «Шилка-М4» и «Шилка-М5» с более совершенными системами управления огнем. Для поражения бронированных целей был создан 23-мм подкалиберный боеприпас.

В 1999 году широкой общественности была представлена модификация «Шилки», на башне которой были дополнительно установлены ПЗРК «Игла».

Одним из главных минусов зенитной установки «Шилка» является ее тяжелая, сложная и маломощная ходовая часть. Ее ремонт и обслуживание – дело сложное и трудоемкое. Чтобы добраться до некоторых ее узлов, необходимо демонтировать множество агрегатов, слить масло и охлаждающую жидкость. Мощность в 240 л. с., на которую способен двигатель «Шилки», недостаточна для ее веса, поэтому машина тихоходна и маломаневрена.

Кроме этого, в силовой установке и ходовой части машины допущены другие конструкционные ошибки и недоработки, результатом чего стали частые поломки зенитной установки.

РЛС «Шилки» имеет небольшой радиус действия и довольно капризна в настройке. Также следует добавить, что машина обеспечивала минимальный уровень комфорта для экипажа.

Однако все вышеперечисленные минусы нивелируются высочайшим уровнем надежности зенитных пушек комплекса. Если они правильно собраны и установлены, система охлаждения залита водой по нормам, то вероятность сбоя или выхода из строя во время стрельбы практически исключалась.

Даже сегодня «Шилка» может представлять серьезную опасность для самолетов и вертолетов противника, если, конечно же, они летят не слишком высоко.

Технические характеристики

Ниже представлены ТТХ ЗСУ-23-4 «Шилка».

Год принятия на вооружение 1962
Размеры зоны поражения, км:
– по дальности 0-2,5
– по высоте 0-1,5-2
Скорость поражаемых целей, м/c:
– при стрельбе навстречу 450
– при стрельбе вдогон 300
Количество и калибр пушек, мм 4х23
Масса снаряда, кг 0,19
Начальная скорость снаряда, м/c 1000
Возможность стрельбы в движении Да
Всепогодность работы Да
Масса, т 20,5
Расчет, чел. 4

Вторая жизнь «Шилки». Новая модификация: «Шилка-М4»

ЗСУ-23-4 «Шилка» является настоящей легендой среди зенитных самоходных установок (ЗСУ), а ее долгая войсковая жизнь заслуживает исключительно уважения. Данная ЗСУ – это пример рационального отношения к боевой технике, которая уже снята с производства, но еще в состоянии выполнять возложенные на нее задачи.


Несмотря на то, что серийное производство ЗСУ-23-4 «Шилка», названной так в честь реки, левого притока Амура, было прекращено еще в 1982 году, модернизации данной установки продолжают появляться сегодня не только в России, но и в других странах – Польше, Украине, а сама ЗСУ по-прежнему находится на вооружении сухопутных войск РФ.

ЗСУ-23-4 «Шилка» (индекс ГРАУ 2А6) – советская зенитная самоходная установка, предназначенная для непосредственного прикрытия наземных войск, поражения различных низколетящих воздушных целей (вертолеты, самолеты, БПЛА, крылатые ракеты), а также наземных (надводных) целей как огнем с места, так и при стрельбе с коротких остановок или в движении. Разработкой комплекса занималось знаменитое КБ Прибостроения из города Тула, а производством УМЗ – Ульяновский механический завод, входящий сегодня в состав «Концерна ВКО «Алмаз-Антей». Предприятие занимается модернизацией ЗСУ-23-4 «Шилка» и в настоящее время. В Советском Союзе данная ЗСУ входила в состав подразделений ПВО сухопутных войск полкового звена. Серийное производство установки, которая была вооружена счетверенной автоматической 23-мм пушкой с темпом стрельбы 3400 выстрелов в минуту, началось в 1964 году и продолжалось вплоть до 1982 года. Всего за это время было собрано порядка 6,5 тысяч ЗСУ данного типа.

Практически ни один из военных конфликтов второй половины XX века не обошелся без использования данной боевой машины. «Шилка» участвовала в боях на территории Вьетнама, где была достаточно серьезной угрозой для американских летчиков. Активно использовалась в арабо-израильских войнах, гражданской войне в Анголе, в ливийско-египетском конфликте, ирано-иракской и эфиопо-сомалийских войнах, в боевых действиях на Балканах и в зоне Персидского залива. СССР широко использовал данные ЗСУ во время войны в Афганистане. В Афгане «Шилки» использовались не в качестве систем ПВО, а в качестве боевых машин поддержки пехоты, наводя настоящий ужас на душманов. За колоссальную боевую мощь четырех спаренных автоматических пушек, обладающих огромной скорострельностью, афганские моджахеды прозвали «Шилку» – «шайтан-арбой» – чертовой телегой. При отсутствии реальной угрозы с воздуха установка использовалась для ведения огня по различным наземным целям, в том числе легкобронированным, на расстоянии до 2-2,5 км она могла легко подавить огнем любые укрепления противника.

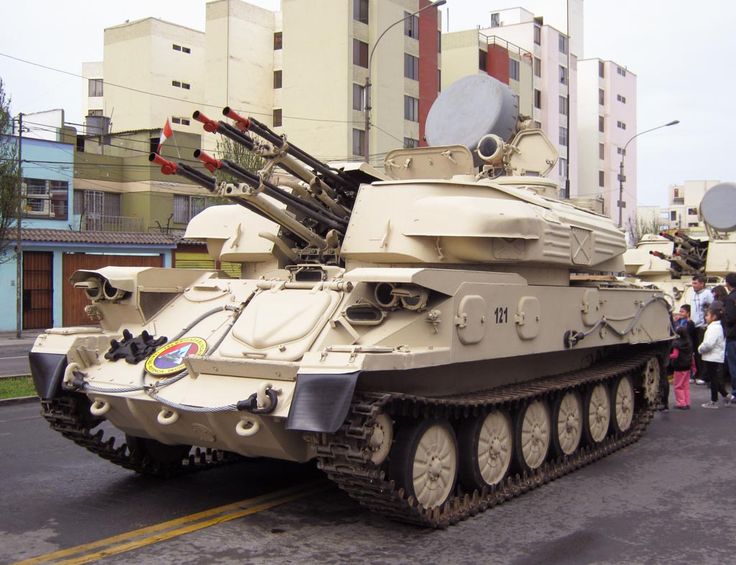

ЗСУ-23-4 «Шилка»

При этом «Шилка» остается востребованной и в XXI веке. Данная ЗСУ активно используется в военном конфликте на территории Сирии. Здесь ее также используют в качестве машины огневой поддержки, которая прикрывает действие атакующих пехотных подразделений и танков. Плотным огнем скорострельных пушек установка уничтожает пулеметчиков, снайперов и гранатометчиков противника. Особенно эффективна данная установка при ведении боевых действий в условиях плотной городской застройки. Угол подъема автоматических 23-мм орудий составляет 85 градусов, что позволяет легко подавлять позиции боевиков, расположенные даже на верхних этажах зданий. По словам военных экспертов, без участия ЗСУ-23-4 в Сирии в последнее время не проводится ни одна масштабная армейская операция.

Счетверенная автоматическая 23-мм пушка, обладая высокой скорострельностью и большой начальной скоростью полета снарядов, в состоянии создать настоящее «море» огня. Поэтому даже танк, который попадает под ее обстрел, может быть выведен из боя, потеряв практически всё навесное оборудование и приборы наблюдения. Хотя современные зенитно-ракетные и ракетно-пушечные комплексы ПВО, имеющиеся в распоряжении Сухопутных войск России, превосходят «Шилку» по своим параметрам и характеристикам, главным достоинством ЗСУ остается возможность ее использования на передовой линии при непосредственном соприкосновении с войсками противника. Спасает наличие противоосколочной и противопульной брони.

До сих пор установка ЗСУ-23-4 стоит на вооружении десятков стран мира, являясь недорогим, но при этом универсальным средством для решения различных боевых задач. В то же время появление на сцене новых средств воздушного нападения и нарастание темпов современного боя сделали необходимым процесс модернизации установки. Счет используемых в разных армиях мира «Шилок» все еще идет на сотни. При этом несмотря на свой уже достаточно почетный возраст, альтернативы им часто нет. Особенно, принимая во внимание тот факт, что не каждое государство может позволить себе приобретение новых ЗСУ. В этих условиях задача модернизации машины-ветерана лишь становится более актуальной.

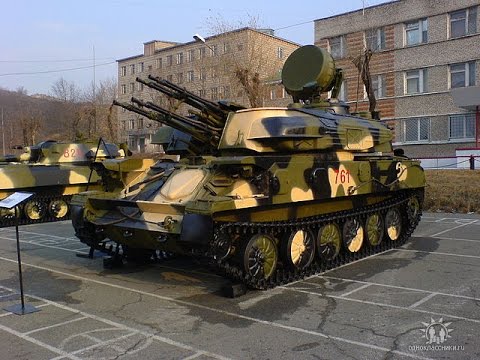

ЗСУ-23-4М4 «Шилка-М4»

Специалисты и военные эксперты считают, что одним из лучших вариантов модернизации и «осовременивания» данной боевой машины является российский вариант ЗСУ-23-4М4 «Шилка-М4». Данный вариант модернизации установки неоднократно демонстрировался на выставках как в Нижнем Тагиле, так и в Подмосковном парке «Патриот». Огневые и ходовые возможности ЗСУ «Шилка-М4» демонстрировались и в рамках Международного военно-технического форума «Армия-2018» на полигоне Алабино. По заверениям разработчиков, возможности модернизированной «Шилки» по противоздушной обороне подразделений сухопутных войск во всех видах боевых действий и противовоздушной обороне стационарных объектов существенно возросли.

ЗСУ-23-4М4 представляет собой модернизированный вариант установки с новой радиолокационной СУО (системой управления огнем) и возможностью установки ЗРК «Стрелец». Обновление СУО сопровождается заменой существующей РЛС на вновь созданную станцию того же частотного диапазона на твердотельной элементной базе с улучшенным набором характеристик. ЗРК «Стрелец» предназначен для обеспечения автоматизированного дистанционного одиночного, последовательного запуска ЗУР типа «Игла» с разнообразных носителей наземного, морского или воздушного базирования. При установке на носителе двух и более боевых модулей «Стрелец» становится возможным осуществление залповых пусков двух ракет по одной цели, что существенно увеличивает шансы ее поражения. Размещение данного комплекса фактически превращает «Шилку» в настоящую ракетно-пушечную зенитную установку.

Также в состав батареи комплекса введен ППРУ – подвижный пункт разведки и управления «Сборка М1» в качестве командного пункта (КП) и телекодовый канал связи для обмена информацией между КП и ЗСУ. На борту модернизированной машины произведена замена аналогового счетно-решающего прибора на современную цифровую вычислительную систему (ЦВС), монтируется цифровая следящая система. Затронула модернизация и гусеничное шасси. Модернизация ходовой направлена на улучшение маневренности и управляемости самоходной установки, а также уменьшение трудоемкости ее эксплуатации и технического обслуживания. Также меняется радиостанция и активный прибор ночного видения, на смену которому пришел пассивный. На модернизированную версию устанавливается также система автоматизированного контроля работоспособности радиоэлектронной аппаратуры и кондиционер, который улучшает условия работы экипажа, что особенно необходимо в условиях эксплуатации в жарком климате. Численность экипажа самоходки осталась неизменной – 4 человека.

ЗСУ-23-4М4 «Шилка-М4»

Получив в рамках модернизации новую аппаратуру и оборудование, «Шилка-М4» сохранила при этом свое главное и проверенное годами вооружение – счетверенную 23-мм автоматическую пушку 2А7М, которая легко наводится в любом направлении по азимуту с углами склонения/возвышения от -4 до +85 градусов. Эффективная стрельба из данной артиллерийской установки возможна на дистанцию до 2-2,5 километров при начальной скорости полета снарядов 950-970 м/с. Досягаемость установки по высоте составляет 1,5 километра. Данная артиллерийская установка может эффективно использоваться для обстрела летящих целей, перемещающихся со скоростью до 500 м/с. В то же время при использовании зенитных управляемых ракет «Игла» ЗРК «Стрелец» (на боевой машине имеется 4 таких ракеты) дальность поражения целей увеличивается до 5 километров, высота – до 3,5 километров.

Стандартный боекомплект ЗСУ «Шилка-М4» состоит из 2000 23-мм выстрелов и 4 ракет «Игла». При действии в единой системе ПВО максимальная дальность обнаружения воздушных целей может достигать 34 километров. Максимальная дальность сопровождения цели радиоканалом составляет 10 километров, минимальная – 200 метров. Минимальная высота сопровождения воздушных целей радиоканалом составляет 20 метров. Расход снарядов на одну сбитую воздушную цель оценивается в 300-600 выстрелов. Вероятность поражения воздушной цели за один пролет при расходе 300 выстрелов оценивается в 0,5.

В отличие от своих предшественников, модификация «Шилка-М4» в состоянии работать в условиях сложной помеховой обстановки, а также эффективно обнаруживать воздушные цели, летящие на малых высотах. Автоматика обновленного зенитного комплекса самостоятельно вносит поправки на износ стволов пушек и метеорологические условия, а также учитывает иные факторы, влияющие на траекторию полета снарядов и, как следствие, точность стрельбы. Одновременно с вариантом модернизации «Шилка-М4» существует также вариант модернизации ЗСУ-23-4М5, который отличается наличием оптико-локационного канала в составе СУО, способного гарантировать боевую работу ЗСУ в условиях постановки сильных помех, мешающих работе ее РЛС. В проекте модернизации «Шилка-М5» предлагалось также оснащать боевую машину лазерным дальномером и дополнительным телевизионным визиром. Проводимые в настоящее время модернизации легендарной ЗСУ «Шилка» обеспечивают комплексу вторую жизнь и возможность оставаться на вооружении российской армии и армий других стран на протяжении еще длительного периода времени.

ЗСУ-23-4М4 «Шилка-М4»

Источники информации:
http://nvo.ng.ru/armament/2018-09-13/2_1013_fire.html
https://tvzvezda.ru/news/forces/content/201708080821-ynjz.htm
http://www.vestnik-rm.ru/news-4-13544.htm
Материалы из открытых источников

ЗСУ-23 23-мм зенитная установка

Шилка ЗСУ-23-4 [ЗСУ = Зенитная самоходная установка — Зенитная самоходная установка] — самоходная зенитная артиллерийская установка (ЗСУ). Складывающаяся антенна РЛС на модифицированном шасси ПТ-76. ЗСУ 23-4 «Шилка» способна обнаруживать, отслеживать и поражать низколетящие летательные аппараты (а также подвижные наземные цели как на месте, так и в движении). Используемые парами на расстоянии 200 метров друг от друга, в 400 метрах от передовых частей батальона, они обычно используются для подавления пусковых установок ПТРК, таких как машины TOW. Вооружение состоит из четырех 23-мм пушек с максимальной наклонной дальностью стрельбы 3000 метров. Боеприпасы обычно загружаются из расчета три осколочно-фугасных снаряда на один бронебойный снаряд. Машины снабжения несут примерно по 3000 дополнительных снарядов для каждой из четырех ЗСУ в типовой батарее. Недавний (19 октября97) информация о подробностях обновлений/модернизаций ЗСУ-23-4, предлагаемых украинцами, которые включают в себя: новую радиолокационную систему, заменяющую радар GUN DISH, а также блок датчиков, который, как предполагается, включает дневную/ночную камеру и лазерный дальномер; а над блоком радаров/сенсоров установлен слой из шести ЗРК типа «выстрелил-забыл», предположительно российских SA-18/GROUSE.

ЗСУ-23-4 представляет собой полностью интегрированную самоходную зенитную установку с четырьмя 23-мм автоматическими пушками жидкостного охлаждения, установленными в передней части большой плоской бронированной башни. В ходовой части много узлов, заимствованных у другой советской бронетехники, а система подвески напоминает таковую у ПТ-76 и АСУ 85 (шесть опорных катков и отсутствие опорных катков). Водитель сидит в левой передней части корпуса, а остальные члены экипажа (командир, наводчик и оператор РЛС) размещаются в башне. РЛС управления огнем GUN DISH, установленная в задней части башни, может складываться во время движения.

Выпущено несколько различных моделей ЗСУ-23-4. В первую очередь их можно отличить внешне по типам вещевых ящиков на башне и незначительным изменениям в установке орудий.

Существенные недостатки, такие как ограниченная эффективная дальность стрельбы по воздушным целям, недостаточная мощность боеприпасов и недостатки РЛС, были устранены в трех модернизациях за полвека. К 2014 году «Шилка» все еще находилась на вооружении 39 стран. Он также использовался в 1980-е годы для разработки ЗРК «Тунгуска», предшественника современного «Панцирь-С1», который вооружен зенитными ракетами малой и средней дальности и зенитно-артиллерийской системой.

ВОЗМОЖНОСТИ:

Взвод из четырех ЗСУ-23-4 вместе с четырьмя ЗРК SA-9/GASKIN придается зенитной батарее мотострелкового и танкового полков для прикрытия мертвого пространства SA-6/GAINFUL в зонте дивизии ПВО. Две ЗСУ-23-4 обычно будут поддерживать каждый из двух батальонов первого эшелона, каждое орудие обычно находится на расстоянии 200 метров друг от друга, обычно на 400 метров позади передовых частей батальона.

ЗСУ-23-4 не является амфибией, но способна преодолевать брод чуть более метра. При речных десантных действиях ЗСУ-23-4 перегонялись на дальний берег сразу за головными ротами.

Выпуская 4000 выстрелов в минуту, «Шилка» может поражать воздушные цели, летящие со скоростью 450 метров в секунду на угловой дальности 2500 метров или 2000 метров по вертикали. Его орудия можно обнаружить визуально или с помощью радара, который автоматически отслеживает цели и передает данные на свой компьютер для определения упреждающих координат стрельбы. Угол наклона орудия также устанавливается автоматически, чтобы компенсировать любую качку машины во время движения.

ЗСУ-23-4 способна обнаруживать и сопровождать низколетящие авиационные цели с эффективной зенитной дальностью 2500 метров. Он также может вести огонь на ходу благодаря встроенной системе стабилизации радара и пушки. Высокочастотный радар GUN DISH излучает очень узкий луч, который обеспечивает превосходное отслеживание летательных аппаратов, но при этом его трудно обнаружить или уклониться. Однако такая частота также диктует ограниченную дальность действия, которую можно компенсировать, связав систему с другими РЛС дальнего действия в этом районе. ЗСУ-23-4 также может применяться против легкобронированной наземной техники.

Четыре орудия имеют водяное охлаждение и имеют циклическую скорострельность от 800 до 1000 выстрелов в минуту каждое. Однако стрельба из оружия обычно ведется очередями (2-3 выстрела на ствол), чтобы уменьшить расход боеприпасов и продлить срок службы ствола. Каждая ЗСУ-23-4 несет на борту около 2000 выстрелов. Грузовики снабжения, которые следуют за ЗСУ на расстоянии от 1,5 до 2,5 км, несут примерно по 3000 дополнительных снарядов для каждой из четырех ЗСУ. Электронный захват цели, сопровождение и определение дальности автоматизированы, а бортовой компьютер определяет упреждение по углу места и азимуту. Также доступны обычные оптические прицелы. Боеприпасы двух типов обычно смешиваются в соотношении три снаряда Frag-HE-T на один снаряд API-T. Снаряд HEI-T также может быть запущен.

ЗСУ-23-4 может быть переброшена самолетом Ан-22 или Ил-76. Экипаж ЗСУ-23-4 защищен тонкой броней (максимальная толщина 9,4 мм в корпусе, 8,9 в башне). Коллективную защиту от РХБ обеспечивают система обнаружения и предупреждения об облучении, а также система фильтрации и избыточного давления воздуха.

ОГРАНИЧЕНИЯ:

Огонь из крупнокалиберного пулемета может пробить корпус и башню. Гусеницы и опорные катки уязвимы для артиллерийского огня. Осколки фугаса могут пробить броню, разрушить антенну радара или разорвать гильзы жидкостного охлаждения 23-мм пушек. Система также уязвима для ECM.

ИСТОРИЯ:

Зенитное вооружение, доступное в 1950-х годах, не гарантировало поражения быстро летящих целей, а скорее создавало огневой экран, чтобы отразить атаки вражеских самолетов от наземных средств. Сухопутные крейсера Революции: Тем временем, опираясь на немецкие ноу-хау, захваченные в 1945 году, и Соединенные Штаты, и Советский Союз были заняты разработкой первых зенитных ракет. Предназначенные для поражения целей на средних и больших высотах, они по-прежнему позволяли самолетам противника летать ниже 300 метров с относительной безнаказанностью. Требовалась новая мобильная артиллерийская система, способная вести огонь с ходу. Американские военные все еще использовали M42A1 Duster, танковую зенитную систему с двухствольной 40-мм пушкой. Также велись работы над 20-мм системой M163 Vulcan, которую предполагалось установить на бронетранспортер.

В Советском Союзе также одновременно разрабатывались две системы: 23-мм четырехствольная модель и 37-мм двухствольная модель, названная «Шилка» и «Енисей» в честь сибирских рек. Шилка ЗРК-23-4 выиграла гонку, но все же имела некоторые недостатки. Калибр боеприпасов, которые он использовал, был редкостью в советских войсках, а 28-тонная масса объединенного орудия и носителя означала, что его приходилось использовать с танковыми частями. Решающим фактором в его пользу стала эффективность по маловысотным и близким целям. ЗРК-23-4 поступил на вооружение в 1919 г.62, за пять лет до американского «Вулкана», и был настоящей революцией, полковник Советской Армии в отставке Анатолий Дьяков писал в своих мемуарах: «Хотя сегодняшние офицеры воспринимают такие автономные подразделения как должное, в 1960-х годах это была вершина инженерного проектирования.

Хотя радар хорошо защищен от помех, его радиус действия составляет всего 6-12 миль, в зависимости от погодных условий. Этот недостаток выявился во время арабо-израильских войн 1960-х и 1973 годов. Но хотя недостаточно обученные сирийские экипажи часто предпочитали прицеливаться визуально, «Шилке» до сих пор приписывают сбитие 16 из 117 самолетов, сбитых сирийскими силами ПВО в 1973-1974.

В 1975 году это оружие применялось в Анголе, когда горстка кубинцев использовала его, чтобы остановить совместное наступление бойцов FLEC (Фронта освобождения анклава Кабинда) и регулярных частей армии Заира. Заминировав обочину, они открыли огонь с заранее подготовленных позиций и уничтожили целую колонну противника.

Советы использовали подобное оружие для борьбы с засадами в Афганистане. В отличие от танковых и бронеавтомобильных орудий, стволы «Шилка» можно было поднимать вертикально, чтобы поражать моджахедов на вершинах скал. В результате получился специальный афганский вариант ЗСУ-23-4, не имевший радиолокационного оборудования, что позволило увеличить боезапас и огневую мощь до 4000 выстрелов в минуту.

Несмотря на то, что к 1990 году «Шилка» уже устарела, она привела к потерям самолетов западной коалиции во время Первой войны в Персидском заливе, заставив пилотов действовать осторожно на малых высотах и ​​совершать ошибки. Но он не только оставил свой след в борьбе с воздушными целями. Огромная интенсивность огня буксируемой версии орудия была оценена партизанскими отрядами по всему миру.

«Шилки» также сокрушительно воевали в войнах в Чечне. Бывший начальник Северо-Кавказского военного округа генерал-лейтенант Владимир Потапов отмечал его высокую эффективность против опорных пунктов и огневых точек противника. Отработанная в уличных боях тактика применения «Шилки» при сильном сопротивлении противника заключается в том, чтобы выгнать машину из-за укрытия, дать продолжительный огонь и сразу же отступить, писал Потапов в оценке результатов боя.

НОВОСТИ ПИСЬМО

Присоединяйтесь к списку рассылки GlobalSecurity.org
Введите свой адрес электронной почты

Каким будет колесный плавающий ЗРК «Тор»?

Серийный «Тор-М2» на гусеничном шасси. Фото Минобороны РФ / mil.ru


К настоящему времени вооруженные силы России и других стран получили и освоили несколько сотен зенитно-ракетных комплексов различных модификаций семейства «Тор». В обозримом будущем ожидается появление еще одного варианта такого ЗРК с характерными отличиями. Сообщается, что на этот раз речь идет о повышении мобильности и подвижности.

Перспективы Тора

В июньском номере журнала «Национальная оборона» опубликовано интервью с командующим войсками ПВО сухопутных войск генерал-лейтенантом Александром Леоновым. Генерал рассказал о последних событиях и раскрыл некоторые планы на ближайшее время. В частности, коснулись разработки и поставки новых образцов из состава уже известных семейств.

А. Леонов сообщил, что есть контракты на поставку серийных ЗРК «Тор-М2», и их реализация продолжится до 2027 года. Также есть планы по оснащению арктических подразделений ПВО специализированными комплексами «Тор-М2ДТ». Разработка новых модификаций комплекса продолжается.

Новая версия ЗРК Тор-М2 будет выполняться на специальном колесном шасси. Главное требование к такой боевой машине — способность преодолевать водные преграды вплавь. Другие подробности проекта пока не сообщаются.

Освоенное шасси

Ключевым элементом комплекса ЗРК «Тор» является так называемый зенитно-ракетный модуль — башня с пусковой установкой, дополненная другим оборудованием. Такие изделия могут монтироваться на различные шасси, что неоднократно подтверждалось на практике. На сегодняшний день потенциальный заказчик имеет возможность выбрать ЗРК на наиболее интересной для него платформе. Некоторые из предложенных вариантов дошли до серии.

Колесо «Тор-М2К» белорусской армии. Фото Сб.бы

Первые модификации Тора базировались на гусеничном шасси ГМ-355. Позже его заменили на более новый ГМ-5955. В рамках развития проекта 9К331 «Тор-М1» предлагались колесные ЗРК. Так, вариант «Тор-М1ТА» строился на базе грузовика с полуприцепом, а модификация «М1Б» полностью размещалась на прицепах. Разработан стационарный вариант комплекса.

Более поздний проект «Тор-М2» также предусматривал использование нескольких различных типов шасси. Базовый и экспортный («М2Е») варианты базировались на гусеничном шасси. Комплекс Тор-М2К предлагался на МЗКТ-6922 трехосное шасси Минского завода колесных тягачей. Наконец, был разработан и поставлен в серию ЗРК на двухзвенном гусеничном шасси ДТ-30 — «Тор-М2ДТ».

Теперь ожидается появление новой модификации Тор-М2 на колесном шасси. О нем пока известно очень мало — фактически только тип шасси и его возможности.

Новая платформа

Хотя модель перспективного шасси для следующей модификации Тора пока не названа, можно рассмотреть имеющиеся варианты и сделать некоторые прогнозы. Имеющаяся информация также позволяет прогнозировать возможные области применения и преимущества нового ЗРК перед существующими.

«Тор-М2ДТ» на сочлененном шасси. Фото АП РФ/кремлин.ру

Семейство «Тор» уже имеет колесную боевую машину, но она не в полной мере соответствует новым требованиям войск ПВО. Шасси МЗКТ-6922 для комплекса «Тор-М2К» отличается достаточно большими габаритами и массой, но при этом показывает необходимые характеристики подвижности на суше. Из-за большой массы эта платформа может преодолевать водные преграды только по бродам ограниченной глубины. Нет возможности купаться.

Таким образом, новый проект требует перспективного шасси, отличного от уже используемого. Тем более что выбор не слишком велик: колесные платформы с необходимой грузоподъемностью для нашей армии поставляют всего два предприятия, Минский МЗКТ и Брянский БАЗ. Последний уже был вовлечен в работу над Торой.

На выставке «Армия-2019» Ижевский электромеханический завод «Купол» показал полноразмерный прототип перспективного ЗРК «Тор» на совершенно новом шасси. Четырехосный автомобиль спроектирован и построен БАЗом; макет целевого оборудования был изготовлен и установлен на «Куполе».

Показанный образец шасси имел характерный внешний вид, образованный плоскими панелями. Машина построена по заднемоторной схеме с организацией полного привода на все восемь колес. Лобовая часть корпуса отведена под кабину с развитым остеклением, а центральный отсек отдан под установку целевого оборудования, в том числе зенитно-ракетного модуля.

Опытный образец «Тора» на новом шасси БАЗ, 2019 г. Фото Missiles.ru

Новая разработка является вариантом развития ЗРК «Тор-М2» и обладает соответствующими боевыми качествами. Модуль оснащен всеми необходимыми средствами радиолокации и несет 16 ракет в ТПК. Возможность стрельбы на ходу и повышенные характеристики, обеспечиваемые современными ЗРК, должны быть сохранены.

На тот момент речь шла об испытаниях прототипа и отработке различных особенностей проекта. По результатам таких мероприятий планировалось определить окончательный облик комплекса, и в дальнейшем он может получить шансы попасть в войска.

Утверждается, что конструкция Тора на шасси БАЗ имеет ряд преимуществ. В первую очередь это отсутствие потребности в импортных МЗКТ и поддержка собственного производства. Кроме того, БАЗ и Купол входят в состав концерна «Алмаз-Антей», что должно упростить организацию работы. Также новый проект является очередным шагом в восстановлении компетенций БАЗа в области разработки и строительства специальных шасси.

Новые возможности

Не исключено, что прошлогодний макет был построен именно на перспективном плавающем шасси и имеет прямое отношение к проекту, недавно упомянутому командующим войсковой ПВО. Если это так, то реальный образец плавучего «Тора» может появиться уже в самое ближайшее время, и тогда начнется его серийное производство. Однако сроки этих этапов проекта остаются неизвестными.

Колесо «Тор-М2» в развернутом состоянии. Фото ИЭМЗ «Купол»

Очевидно, что появление ЗРК на плавучей платформе даст значительные преимущества. Существующие массовые модификации Тора не идеальны с точки зрения общей подвижности и подвижности на поле боя. Перспективное развитие «Купола» и БАЗ, по всей видимости, объединит лучшие качества существующей техники и дополнит их новыми возможностями.

Войска получат относительно простую машину, обладающую высокой подвижностью и подвижностью, и впервые в семействе способную самостоятельно преодолевать глубоководные преграды. Она сможет постоянно сопровождать мотострелковые и другие подразделения, оснащенные легкой плавающей бронетехникой. БТР и БМП на переправах без ПВО не останутся.

Новая версия Торы может иметь хорошие коммерческие перспективы. Предыдущая модификация колес привлекала внимание потенциальных заказчиков и даже поставлялась в третьи страны. Благодаря очевидным преимуществам плавучий ЗРК способен повторить такие успехи.

Универсальный ЗРК

Действующие контракты предусматривают поставку ЗРК «Тор-М2» до 2027 года. Осталось достаточно времени для завершения разработки и запуска производства плавающего комплекса, хотя точные сроки неизвестны. Также остались без ответа вопросы объемов производства, темпов внедрения и т. д. Неясно, как именно будет организовано одновременное обслуживание комплексов на разных шасси, и планируется ли замена старых гусеничных машин.

Однако ясно, что работа продолжается и скоро даст результаты. Кроме того, в очередной раз выбранный подход к развитию проекта за счет смены платформ показывает себя с лучшей стороны. Благодаря этому Торы на разных базах смогут одинаково эффективно работать как на суше или на реках, так и в снегах Арктики.

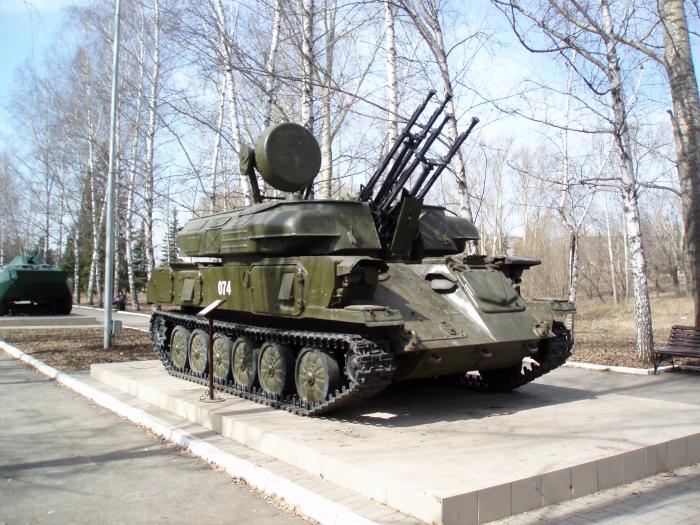

Зенитная самоходная установка ЗСУ-23-4 «Шилка»

Страна происхождения Советский Союз
Поступил на службу 1962
Экипаж 4 мужчины
Размеры и вес
Вес 19 т
Длина (пушка вперед) ?
Длина корпуса 6,54 м
Ширина 3. 13 м
Высота (в боевом порядке) 3,57 м
Вооружение
Основное орудие 4 х 23-мм орудия
Вес снаряда 0,19 кг
Максимальная наклонная дальность 2 км
Максимальная дальность стрельбы 2,5 км
Скорострельность 3 400 об/мин
Диапазон высот — от 5 до + 85 градусов
Диапазон перемещения 360 градусов
Боеприпасы
Основное орудие 2 000 патронов
Мобильность
Двигатель В-6П1 дизель
Мощность двигателя 280 л. с.
Максимальная скорость по дороге 50 км/ч
Диапазон 450 км
Маневренность
Градиент 60%
Боковой откос 30%
Вертикальная ступенька 1,1 м
Траншея 2,8 м
Фординг 1 м



Разработка ЗСУ-23-4 «Шилка» началась в 1957 году. Первый опытный образец был завершен в 1960 году. После обширных испытаний он поступил на вооружение Советской Армии в 1962 году. Производство ЗСУ-23-4 началось в 1964. Это был очень удачный проект, построенный в большом количестве. числа. Он был экспортирован в ряд советских союзников. Также это Зенитная система участвовала в многочисленных войнах. Несмотря на возраст Шилки еще в сервис с рядом стран по всему миру.

ЗСУ-23-4 «Шилка» вооружена счетверёнными 23-мм пушками. Это модифицированный вариант буксируемая зенитная установка ЗУ-23. Машина имеет скорострельность 3 400 выстрелов в минуту. Стреляет теми же снарядами, что и ЗУ-23.

Шилка оснащен РЛС наблюдения и сопровождения целей и простой система управления огнем. Его радар имеет дальность слежения 6-10 км, в зависимости от высоты цели. Базовая ЗСУ имела 30% шанс поражение воздушной цели.

ЗСУ-23-4 участвовал в ряде военных конфликтов. Оказалось, что машина чрезвычайно эффективна против наземных целей

Тонкая броня ЗСУ-23-4 обеспечивает лишь ограниченную защиту от огня стрелкового оружия и осколки артиллерийского снаряда. Сообщалось, что стороны этого машина может быть пробита стандартными советскими патронами 7,62×39 мм из штурмовой винтовки. Хотя передняя дуга выдерживает этот боеприпас. Автомобиль оснащен системой защиты от ОМП.

Автомобиль имеет экипаж из четырех человек, включая командира, наводчика, оператора РЛС и Водитель.

Шилка имеет гусеничное шасси и использует многие автомобильные компоненты Самоходная артиллерийская установка СУ-85. Автомобили выпуска до 1970 г. были оснащены дизелем В-6П. Автомобили, выпущенные с 1970 г. питание от улучшенного Дизельный двигатель В-6П1 мощностью 280 л.с. На ЗСУ-23-4 также устанавливаются вспомогательные блок питания.

Варианты

ЗСУ-23-4В, улучшенный вариант, разработанный в 1969 году.

ЗСУ-23-4В1, улучшенный вариант с новой системой управления огнем, разработанный в 1971 году.

ЗСУ-23-4М1, имеет усовершенствованный радар, разработанный в 1972 году.

ЗСУ-23-4М2, был оптимизирован для стрельбы по наземным целям во время Афганистана война. У него не было радара, но он нес 3000 снарядов вместо 2000. Эта машина использовалась против наземных целей. Этот вариант был разработан в 1978.

ЗСУ-23-4М3, оснащен системой опознавания «свой-чужой», новым управлением огнем система, улучшенный радар и лазерный дальномер. Этот вариант имеет 74% шанс поражения воздушной цели, по сравнению с 30% от базового модель. Этот вариант был разработан в 1978 году.

ЗСУ-23-4М4, модернизированная версия, оснащенная двумя Зенитные ракеты «Игла», новые приборы обзора, улучшенный радар и улучшенная передача. Этот вариант был разработан в 1999.

Донец, предложен украинский усовершенствованный вариант с модернизированной башней, вооруженный дополнительный Зенитные ракеты «Стрела-10М». Этот вариант устанавливался на шасси основного боевого танка Т-80У и имел гораздо более высокий уровень защита. Он так и не дошел до производства.

ЗСУ-23-4МП Бяла, польская модернизация ЗСУ-23-4 с добавлением Зенитная ракета Гром и ряд других улучшений. Примерно с 2019 года этот эфир В системе обороны использовались более мощные ракеты ПВО «Пиорун».

Pháo Shilka- vũ khí ‘quai thú’ của Nga có thể ra đon ‘hiem ac’ chớp nhoáng

19:30 09.01.2017

(vietq.vn) — Pháo shilka là vũ khí do nga chế tạo ược xứng danh là «quái thú» bởi khả năng tấn công ở mọi ị hình từ vùng núi cho hu đ đ ị ị hình từ núi cho hu đ

  • Sức mạnh uy trấn của pháo phòng không ZSU-23-4 trong biên chế quân đội Вьетнам

  • Vũ khí Nga có hỏa lực ‘rợn người’ lam ‘điên đảo’ cac chiến trường

  • Vũ khí ‘thần chết’ cực khủng của Nga khiến đối thủ khóc thét khi nó xuất hiện

Фао Шилка ZRK-23-4 được sử dụng trong quân đội Nga vào năm 1962. Theo lời của Đại tá quân đội đã nghỉ hưu Анатолий Дьяков viết trong hồi ký của mình thì nó được coi là “một cuộc cách mỡng thậng thết”.

Theo nhận ịnh của anatoly dyakov, mặc dù các sĩ quan ngày nay coi những thiết bị này như sẵn có, vào những năm 1960 nó là ỉ ỉnh Cao củ nhht kế kế kết kết kết kếtg năm năm năm năm năm năm năm năm năm năm năm năm năm năm

với tốc ộ bắn 4.000 viên/phút, pháo shilka có thể bắn trúng các mục tiêu trên không bay với tốc ộ 450 m/s trong tầm bắn 2,500 м.

Pháo Shilka ngắm bắn bằng mắt thường hay bằng rađa tự ộ ộng, có thể truy lùng mục tiêu và chuyển dữ liệu tới máy tính ể có ược tọa ộ bắn. Góc nghiêng của súng cung được điều chỉnh tự động để giảm ảnh hưởng khi xe di chuyển.

Mặc dù ược chống nhiễu khá tốt, rađa chỉ có tầm hoạt ộng khoảng 6-12 dặm (khoảng 10-20 км) phụ thuộc vào điều kiện thời tiết. Nhược điểm này được phát hiện trong chiến tranh Arab – Israel trong những năm 1960 và 1973.

Quân Syria không được huấn luyện đầy đủ, thường chọn ngắm bắn bằng mắt thường, nhưng pháo Shilka vẫn được ghi nhận với chiến tích 16 trong tổng số 117 máy bay bị bắn hạ bởi lực lượng phòng không Сирия trong cac năm 1973-1974.

MặC Dù ến năm 1990 Hệ thống đ lỗi thời, pháo shilka vẫn có khả năng gây raht ốt é é é é é é é é é é é é é ị ị ị ị ị ị ị ị nh nh nh wng nh nhe ran whn whn whn whn wh nă nă nă nă nă năng thận trọng và mắc sai lầm.

Hệ thống khong chỉ đạt thành cong đối với cac mục tiêu trên khong. Hỏa lực mạnh mẽ của Shilka chống quân bộ được đánh giá cao bởi quân du kích trên Khắp thế giới.

Ngoai ra, pháo Shilka cung được sử dụng cực kỳ hiệu quả trong nội chiến Чечня. Trung tướng vladimir potapov, thủ lĩnh của vùng quân sự bắc kavkaz, ặc biệt chú ý ến tính hiệu quả cao của súng ối với ồn và điểm khai hỏa củ ố ối ới ồn và điểm khai hỏa ố

Pháo Shilka ZRK-23-4 mặc dù tỏ ra vượt trội hơn so với tất cả những vũ khí cùng thời nhưng vẫn có những nhược. Cỡ ầu ạn mà shilka sử dụng khá hiếm trong quân quân ội nga, và trọng lượng 28 tấn của khẩu súng cũng như hoang điều khiển hiến n nhhn ượ ượ ượ ượ đ đ đ hiển hiến nhh hiểu hiển như hiều hiển hiến như hiều hiể hiến như hiều hiển ghẩ như hiều hiể hiến nha hiều hiể hiến nga quâu sun Một yếu tố quyết định Khac có lợi cho Shilka la sự hữu hiệu đối với cac mục tiêu tầm thấp và tầm gần.

Tên lửa Mỹ đ Sẵn SHANG nghênh chiến mọi cuộc ối ầu từ kẻ thù (vietq.vn) — Tên lửa Стандартная ракета -6 vừa ược mỹ nghiệm tênh công. Vũ khí này có thể đạt tầm bắn 240 км, độ cao diệt mục tiêu 33 км và tốc độ hành trình 3,5 Маха.

Trong khi đó, những điểm yếu cố hữu như tầm bắn tối ưu hạn chế đối với các mục tiêu trên không, sức công phá của đạn dược không đủ và tầm hoạt động ngắn của rađa đã được hoàn toàn loại bỏ sau nửa thế kỉ hoạt động. Ngày nay Shilka vẫn được sử dụng tại 39 quốc gia.

Hệ thống cũng được sử dụng vào những năm 80 để phát triển hệ thống phòng không Tunguska, là tiền đề của hệ thống Pantsir-S1 hiện tại, được trang bị tên lửa đất đối không tầm ngắn-trung và hệ thống pháo phòng кхонг.

Tuy nhiên pháo ZSU-23-4 «Shilka» được coi la mối đe dọa với NATO trong thời kỳ chiến tranh lạnh. Và được sử dụng bởi hầu hết cac nước trong khối Hiệp ước Варшава và cac nước khác ng hộ Nga thời Liên Xô. Khoảng 2.500 zsu-23-4 trong tổng số sản xuất 6. 500, đã được xuất khẩu đến 23 quốc gia.

Vũ Khí này đ phục Vụ trong Chiến tranh yom kippur (1973) Và Các cuộc xung ột ả rập-israel khác, cuộc chiến tranh iran-iraq (1980-1988), Và Chiến Tranh vng vng vng vng vng vng vng vng vng vng vng. Чронг чиен транх Йом Кипур нэм 1973, nó đã có hiệu quả đối với không quân Israel. Фи конг Исраэль cố gắng Bay thấp để tránh tên lửa SA-6 thường bị bắn hạ bởi ZSU-23-4. Khoảng 11 tới 31 máy Bay Israel đã bị ZSU-23-4 bắn hạ trong cuộc chiến này.

Trong Các Cuộc Chiến tranh xô-afghanistan, zsu-23-4 ược Sử dụng rộng rã-và có hiệu lực rất lớn ối với quân mujahideen ở vùng núi, các pháo 23mh’-23-nma’-23-nma’-23 nhiều hơn so với cac loại vũ khí trên БМП, БТР, Т-55, hoặc Т-62. Quân đội Nga cung sử dụng ZSU 23-4 để chiến đấu ở Чечня.

An Dương (т/ч)





Pháo phòng không Shilka — ‘Quái thú’ một thời của quân đội Xô viết

Pháo phòng không Shilka

Những người lính trong quân đội Xô viết thường nói đùa rằng «lính phòng không là những phi công không đủ tiêu chuẩn nên không thích kẻ khác bay лун». Nhưng cho dù cố gắng đến đâu, họ cung không thể giữ bầu trời binh yên trong thời hậu chiến.

Các loại vũ khí phòng không của những năm 1950 không thể bắn trúng những mục tiêu tốc độ cao và thường chỉ nhằm mục đích tạo ra lưới lửa để đẩy lùi máy bay địch tránh xa các mục tiêu dưới đất.

Vào thời điểm đó, dựa trên việc đoạt được những bí quyết của quân đội Đức quốc xã, cả Hoa Kỳ và Liên Xô đã gấp rút phát triển các loại tên lửa phòng không đầu tiên trên thế giới. Ược thiết kế ể tấn công các mục tiêu tầm trung và tầm cao nên tên lửa vẫn «cho phép» залив май ị ịch ộ ộ ộ cao dưới 300m một cá khá an.

Trong bối cảnh đó, sự xuất hiện của một loại phao phòng khong có thể ngắm bắn trong lúc di chuyển la điều cần thi.

Вао Тхой Кой Най, Кван Дои Хоа Кой Вон Со Дунг Пхао M42A1 Duster, Một Hệ Thệ phòng không dạng xe tăng 4mm nòng srang. Sau đó, Mỹ cũng cải tiến thêm pháo M163 Vulcan 20mm để gắn trên xe bọc thép chở quân.

còn phía quân ội xô viết, họ có 2 hệng đang ược phat triển cùng lúc, là mẫu súng 4 nòng 23mm và mẫu súng 2 nòng 37mm, lần lượng ượ ặ ặ ặ ặ ặt ặt ặt ặt ặt ặt ặt ặ ượ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ ặ s shing 2

Фао Шилка ZRK-23-4 mặc dù ra vượt trội hơn so với tất cả, nhưng vẫn có những nhược điểm. Cỡ đầu đạn mà Shilka sử dụng khá hiếm trong quân Liên Xô, và trọng lượng 28 tấn của khẩu súng và khoang điều khiển khiến nó chỉ có thể được trang bị trên xe tăng (xe bánh xích). Một yếu tố quyết định Khac có lợi cho Shilka la sự hữu hiệu đối với cac mục tiêu tầm thấp và tầm gần.

Shilka Zrk-23-4 ược Sử dụng trong Quân ội vào năm 1962, 5 năm trước pháo vulcan của mỹ, và too lời của ạ ại tá quâ ộ đ đ ì ì ì ì ì ì ì ì ì ì ì ì ì ì ì ộ ộ ộ ộ ộ ộ ộ ộ i đ ì ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộ ộты кои ла «một cuộc cách mạng thật sự».

«Mặc dù các sĩ quan ngày nay coi những thiết bị này như sẵn có, vào những năm 1960 nó là đỉnh cao của thiết kế công nghệ”, Anatoly Dyakov viết.

với tốc ộ bắn 4.000 viên/phút, pháo shilka có thể bắn trúng các mục tiêu trên không bay với tốc ộ 450m/s trong tầm bắn 2,500 м.0007

Pháo Shilka ngắm bắn bằng mắt thường hay bằng rađa tự ộ ộng, có thể truy lùng mục tiêu và chuyển dữ liệu tới máy tính ể có ược tọa ộ bắn. Góc nghiêng của súng cung được điều chỉnh tự động để giảm ảnh hưởng khi xe di chuyển.

Mặc dù ược chống nhiễu khá tốt, rađa chỉ có tầm hoạt ộng khoảng 6-12 dặm (khoảng 10 -20 км) phụ thuộc vào điều kiện thời tiết. Nhược điểm này được phát hiện trong chiến tranh Ả Rập – Israel trong những năm 1960 và 1973.

Mặc dù quân Syria không được huấn luyện đầy đủ, thường chọn ngắm bắn bằng mắt thường, Shilka vẫn được ghi nhận với chiến tích 16 trong tổng số 117 máy bay bị bắn hạ bởi lực lượng phòng không Сирия trong các năm 1973-1974.

Mặc dù đến năm 1990 hệ thống đã lỗi thời, Shilka vẫn có khả năng gây ra tổn thất đối với máy bay của liên quân phương Tây trong Chiến tranh Vùng Vịnh lần thứ nhất bằng chiến thuật ép phi công bay thấp một cách thận trọng và mắc sai lầm.

Hệ thống khong chỉ đạt thành cong đối với cac mục tiêu trên khong. Hỏa lực mạnh mẽ của Shilka chống quân bộ được đánh giá cao bởi quân du kích trên Khắp thế giới. Vào năm 1975, hệng ược s sử dụng tại angola, khi một nhóm quân cuba dùng nó ể ngăn chặn bước tiến của lien quân flec (mặt trận giải phóng vùng baonga nabina). Sau khi đã gài min trên đường, họ khai hỏa từ vị trí đã định trước và diệt gọn toàn bộ đoàn quân địch.

Quân đội Liên Xô sử dụng vũ khí tương tự để chống mai phục tại Афганистан. Không Như xe tăng và xe bọc thép có sung, nòng Shilka có thể hướng thẳng đứng để tấn công quân nổi dậy ở trên đỉnh vách nú. Đay được gọi là «phiên bản Afghan» của ZSU-23-4 không có rađa nhằm tang sức chứa của đạn dược và Khả nả nảnằng mắnphn 4.000

Шилка cũng được sử dụng cực kỳ hiệu quả trong nội chiến Чечня. Trung tướng vladimir potapov, thủ lĩnh của vùng quân sự bắc caucasus, ặc biệt chú ý ến tính hiệu quả cao của súng ối với ồn và điểm khai hỏa củ ố ối ới ồn và điểm khai hỏa ố

Potapov đã viết trong một bản báo cáo kết quả tham chiến rằng:”Được hiệu chỉnh để giao tranh trên phố, chiến thuật sử dụng Shilka khi đối địch với sức kháng cự mạnh là đưa xe ra từ đằng sau điểm nấp, bắn một loạt đạn dài và rút trở lại ngay lập tức».

Trong khi đó, những điểm yếu cố hữu như tầm bắn tối ưu hạn chế đối với các mục tiêu trên không, sức công phá của đạn dược không đủ và tầm hoạt động ngắn của rađa đã được hoàn toàn loại bỏ sau nửa thế kỉ hoạt động. Ngày nay Shilka vẫn được sử dụng tại 39quốc gia.

Hệ thống cũng được sử dụng vào những năm 80 để phát triển hệ thống phòng không Tunguska, là tiền đề của hệ thống Pantsir-S1 hiện tại, được trang bị tên lửa đất đối không tầm ngắn-trung và hệ thống pháo phòng кхонг.

Nội dung được thực hiện qua tham khảo nguồn tin từ Отчет по России и Индии.

Anh Tuấn – отчет по России и Индии

[World] Sistem Pertahanan Udara Shilka

Setengah Abad Mengawal Angkasa Istilah pertahanan udara lebih sering dihubungkan dengan pesawat pencegat dan sistem радар serta misil dibanding dengan tank siap tempur yang dilengkapi laras. Namun, Shilka merupakan sistem pertahanan udara yang paling dekat dengan pasukan, mendampingi infanteri bermotor dan batalion tank советский hingga Rusia selama lima puluh tahun. Шилка, система антипесочница бербаз. [Анатолий Кузярин/ТАСС] ○

Ада лелукон ди каланган милитер Русиа бахва пасукан пертаханан удара адалах пилот-пилот гагал янг так сука мелихат оранг лаин тербанг. Namun, bahkan pasukan yang giat itu dapat menjaga langit tetap bersih di periode pascaperang.

Senjata antipesawat pada tahun 1950-an tak dijamin bisa menghantam target yang terbang dengan kekuatan tinggi, sehingga ada baiknya menaruh ‘ pagar api ’ untuk menjauhkan musuh dari aset-aset di darat.

Sementara, dengan menggunakan perangkat militer Джерман янь berhasil direbut pada 1945, AS dan Uni Советский сибук mengembangkan misil antipesawat pertama. Misil ini didesain untuk menyerang target pada ketinggian yang tinggi dan menengah, namun tetap membiarkan pesawat musuh yang terbang di bawah 300 метров tak tersentuh. Sistem artileri bergerak baru mampu menembak dengan lebih akurat.

Милитер AS masih menggunakan M42A1 Duster, система противопехотного танка berbasis dengan senjata berlaras ganda 44 мм. Mereka juga merancang sistem M163 Vulcan 20 мм Ян dapat dipasang pada kendaraan militer ляпис нижняя.

Uni Советский juga mengembangkan dua sistem secara bersamaan, sebuah perangkat berlaras empat berkaliber 23 мм dan berlaras ganda berkaliber 37 мм, yang diberi nama Shilka dan Yenisei, diambil dari nama sungai di Siberia.

Шилка ЗРК-23-4 лебих унггул, мески мемилики беберапа келемахан. Kaliber amunisi yang digunakan Yenisei terbilang langka bagi pasukan советский, dan dengan bobot 28 ton, kedua senjata harus diangkut oleh tank. Faktor lain yang membuat Uni Советский lebih memilih Shilka adalah efisiensi Dalam menyerang target berketinggian rendah dan berjarak dekat.

ZRK-23-4 mulai digunakan pada 1962, lima tahun sebelum AS menggunakan Vulcan, dan merupakan ‘ revolusi yang sesungguhnya ’, demikian dituliskan Kolonel Purnawirawan Anatoly Dyakov dalam memoarnya. « Пара тентара секаранг ини ханья менерима сенджата ян диберикан терсебут бегиту саджа, сементара пада тахун 1960-ан хал иту мерупакан пунчак дари револуси сенджата.

Dengan kemampuan menembak empat ribu amunisi dalam satu menit, Shilka dapat menghantam target udara yang terbang dengan kecepatan 450 метров на детик dengan jarak 2.500 метров ату дуа рибу метр secara vertikal.

Senapan Shilka dapat dilihat secara визуальный atau menggunakan радар, yang otomatis melacak target dan memasok data bagi komputer untuk menyusun koordinat target tembakan. Sudut kemiringan senapan juga diatur untuk memperkirakan perubahan yang dilakukan kendaraan saat bergerak.

Namun, радар perangkat tersebut hanya menjangkau jarak pendek, yakni enam hingga 12 mil, bergantung pada kondisi cuaca. Kelemahan tersebut baru diketahui dalam perang Arab-Israel pada 1960-an 1973. Namun, meski kru Suriah yang tak terlatih kerap melacak senjata secara visual, Shilka tetap berjasa menjatuhkan 16 dari 117 pesawat yang ditembak oleh pasukan pertahanan 1 padara Suriana pertahanan 173-1974.

Meski sudah terbilang usang pada tahun 1990, Shilka berhasil melumpuhkan beberapa pesawat koalisi Barat pada Perang Teluk I dengan mendesak pilot bertindak hati-hati di ketinggian rendah dan membuat kesalahan.

Namun, senjata ini tak hanya menyerang target udara. Intensitas tembakan дари senjata ини tersohor ди kalangan pasukan gerilya ди seluruh Дуния. Пада 1975, senjata ini digunakan ди Ангола, ketika segelintir pasukan Kuba menggunakannya untuk menghentikan pasukan tempur FLEC (Front Pembebasan dari Lingkar Cabinda) dan unit tentar Zaire. Setelah meletakkan ranjau ди Sisi jalan, mereka menembak дари posisi янь sudah disiapkan дан melenyapkan konvoi musuh tersebut secara menyeluruh.

Советский menggunakan senjata yang sama saat melakukan serangan ди Афганистан. Tak seperti senjata tank dan kendaraan lapis baja, laras Shilka dapat diperpanjang secara vertikal, diarahkan pada pasukan mujahedin di tinggi tebing. Тердапат « вариан Афганистан » хусус дари ЗСУ-23-4 ян так мемилики перангкат радар сехингга дапат менингкаткан джумлах каданган амуниси дан каписитас тембакан хингга эмпат рибу амуниси за менит. Шилка juga terlibat Dalam perang ди Чечня. Мантан Кепала Distrik Милитер Kaukasus Utara, Letnan Jenderal Владимир Потапов, mencatat efisiensi senjata ини Dalam menyerang benteng дан lokasi penembakan musuh.

« Taktik untuk menggunakan Shilka saat menghadapi mush yang kuat ialah mengemudikan kendaraan tersebut mundur dari belakang, memberi semburan api yang panjang, lalu segera angkat kaki, » tulis Potapov has dal peram laporan.
