Необходимость в создании и развитии самоходной артиллерии определялась взглядами советской военной науки 1930-х годов. Их сущность сводилась к тому, что для ведения успешных боевых действий танковым и механизированным соединениям РККА может потребоваться усиление огневой мощи. Так как буксируемая артиллерия существенно уступает в подвижности танкам, то усиливать огневую мощь частей должна была самоходная артиллерия. В соответствии с данными взглядами в СССР приступили к созданию малых, легких и тяжелых САУ. Самоходные установки, получившие обозначение СУ-5, входили в состав так называемого «малого триплекса». Данным термином назывались САУ неполного бронирования, созданные на базе легкого танка Т-26 и представляющие собой универсальный самоходный лафет, на базе которого можно было разместить 3 орудия: СУ-5-1 – 76-мм дивизионную пушку обр. 1902/30 г., СУ-5-2 – 122-мм гаубицу обр. 1910/30 г, СУ-5-3 – 152-мм дивизионную мортиру обр. 1931 г.

Согласно распространенной в то время теории, наличие данного триплекса в полной мере могло покрыть весь существующий спектр задач армии на дивизионном уровне. За разработку всех трех систем отвечало КБ завода опытного машиностроения им. Кирова (завод №185) под руководством П. Н. Сячентова и С. А. Гинзбурга. Ответственным конструктором данного проекта был назначен В. Москвин.

Особенности конструкции

В качестве базового шасси для САУ был выбран легкий танк Т-26 обр. 1933 года, производство которого было налажено в Ленинграде. По причине того, что существующая танковая компоновка совершенно не подходила для САУ, корпус Т-26 был значительно переработан.

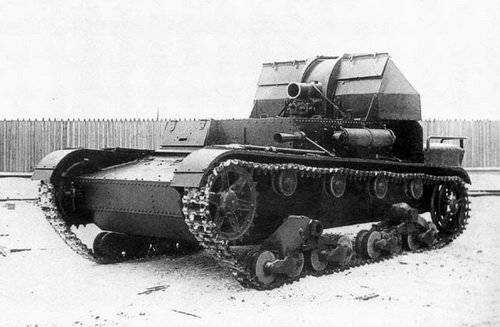

СУ-5-1

Отделение управления вместе с органами управления САУ, сидением механика-водителя, а также элементы трансмиссии остались на своем месте в носу машины. А вот моторное отделение пришлось перенести к центру корпуса, отделив его от остальных отсеков самоходки бронированными перегородками. В моторном отделении устанавливался стандартный бензиновый двигатель от танка Т-26 мощностью 90 л.с., главный фрикцион, укороченный карданный вал, радиатор, вентилятор, масляной и топливный баки, которые были разделены герметичными выгородками. Моторное отделение САУ СУ-5 было соединено при помощи специального кармана с боковыми отверстиями, которые служили для выброса охлаждающего воздуха. На крыше моторного отсека находились 2 люка для доступа к свечам, карбюратору, клапанам и маслофильтру, а также отверстия с бронированными жалюзи, которые служили для входа охлаждающего воздуха.

Боевое отделение находилось в корме машины. Здесь за 15-мм бронещитом располагалось вооружение САУ и места для расчета (4 человека). Для гашения отдачи во время ведения огня на землю опускался специальный сошник, расположенный в корме машины. Помимо этого могли применяться и дополнительные бортовые упоры.

Ходовая часть не претерпела изменений в сравнении с серийным танком Т-26. Применительно к каждому из бортов она состояла из следующих компонентов: по 8 опорных катков, которые были собраны в 4 тележки (первая и вторая/третья и четвертая тележки обладали общей подвеской с амортизацией на листовых рессорах), 4 поддерживающих роликов. Направляющее колесо заднее, ведущее переднее.

СУ-5-2

Все три САУ обладали единым шасси и различались, главным образом, используемым вооружением:

1. Основным вооружением САУ СУ-5-1 была 76,2-мм дивизионная пушка обр. 1902/30 гг. (длина ствола 30 калибра). Начальная скорость снаряда – 338 м/с. Вертикальные углы наведения орудия составляли от -5 до +60 градусов, горизонтальные – в секторе 30 градусов, без поворота корпуса установки. При ведении огня расчет использовал телескопический прицел и панораму Герца. Максимальная дальность стрельбы составляла 8 760 метров при угле возвышения орудия 40 градусов. Скорострельность орудия составляла 12 выстрелов в минуту. Стрельба осуществлялась с места без использования сошников при опущенном полике заряжающего. Возимый боекомплект САУ состоял из 8 выстрелов.

2. Основным вооружением САУ СУ-5-2 была 122-мм гаубица обр.1910/30 гг. (длина ствола 12,8 калибра), которая отличалась измененной конструкцией люльки. Начальная скорость снаряда равнялась 335,3 м/с. Углы наведения в вертикальной плоскости составляли от 0 до +60 градусов, по горизонтали – 30 градусов без поворота корпуса установки. При ведении огня расчет использовал телескопический прицел и панораму Герца. Максимальная дальность стрельбы составляла 7 680 м. Применение поршневого затвора обеспечивало приличную скорострельность на уровне 5-6 выстрелов в минуту. Стрельба осуществлялась с места без использования сошников при опущенном полике заряжающего. Возимый боекомплект состоял из 4 снаряда и 6 зарядов.

3. Основным вооружением САУ СУ-5-3 была 152,4-мм дивизионная мортира обр. 1931 г. (длина ствола 9,3 калибра). Начальная скорость снаряда – 250 м/с. Углы наведения в вертикальной плоскости составляли от 0 до +72 градусов, углы наведения в горизонтальной плоскости – 12 градусов без поворота корпуса установки. При стрельбе расчет использовал панораму Герца. Максимальная дальность стрельбы составляла 5 285 метров. Применение клинового затвора обеспечивало скорострельность на уровне 4-5 выстрелов в минуту при углах возвышения до 30 градусов и 1-1,5 выстрела при углах возвышения свыше 30 градусов. Возимый боекомплект состоял из 4 выстрелов. При ведении огня использовались 2 сошника, которые устанавливались снаружи кормовой части САУ.

Для подвоза к САУ СУ-5 боеприпасов на поле боя предполагалось использовать специальный бронированный подвозчик боеприпасов.

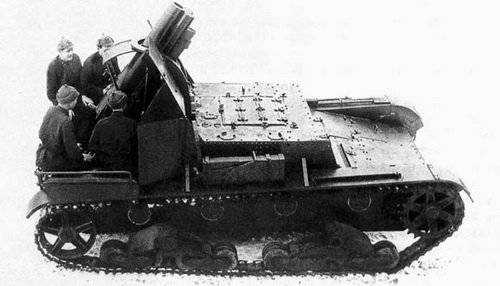

СУ-5-3

Боевая масса САУ СУ-5 составляла от 10,2 до 10,5 тонн в зависимости от модификаций. Экипаж САУ состоял и 5 человек (водитель и 4 члена расчета). Емкости топливных баков объемом 182 литра было достаточно для совершения 170 км. марша по шоссе.

Судьба проекта

Заводские испытания всех трех машин триплекса проходили с 1 октября по 29 декабря 1935 года. Всего САУ прошли: СУ-5-1 – 296 км., СУ-5-2 – 206 км., СУ-5-3 – 189 км., при этом последняя 1 ноября 1935 года была отправлена на парад в столицу. Помимо пробега машины испытали и стрельбой САУ СУ-5-1 и СУ-5-2 произвели по 50 выстрелов, САУ СУ-5-3 произвела 23 выстрела.

По результатам проведенных испытаний были сделаны следующие выводы: «САУ отличаются тактической подвижностью, которая позволяет им передвигаться по дорогам и вне их, переход в боевое положение для 76 и 122-мм СУ-5 является моментальным, для 152-мм версии требуется 2-3 минуты (так как стрельба предполагает использование упоров). В ходе испытаний были выявлены и недостатки машины, к которым отнесли: недостаточную прочность кронштейна, который связывал люльку с цапфовой обоймой, а также слабые бандажи опорных колес. Все выявленные дефекты не имели принципиального значении и легко устранялись.

По планам в 1936 году предполагалось изготовить партию из 30 самоходок СУ-5. Причем военные отдавали предпочтение версии СУ-5-2 со 122-мм гаубицей. От СУ-5-1 они отказывались в пользу артиллерийского танка АТ-1, а для 152-мм мортиры шасси СУ-5-3 было достаточно слабым. Первые 10 серийных машин были готовы к лету 1936 года. Две из них практически сразу были отправлены в 7-й мехкорпус для прохождения войсковых испытаний, которые продлились с 25 июня по 20 июля 1936 года и проходили в районе Луги. Во время испытаний машины прошли своим ходом 988 и 1014 км. соответственно, произведя по 100 выстрелов каждая.

По результатам проведенных войсковых испытаний было установлено, что САУ СУ-5-2 войсковые испытания прошли. СУ-5-2 были достаточно подвижны и прочны во время похода, обладая достаточной проходимостью и хорошей устойчивостью при ведении огня. Как правило, САУ использовались для ведения огня с открытых позиций, выступая в роли артиллерии сопровождения. При внесении в их конструкцию ряда дополнений данные самоходки желательно принять на вооружение механизированных соединений, в качестве средства непосредственной артиллерийской поддержки.

К основным выявленным недостаткам машины отнесли: недостаточный боезапас, его предлагалось увеличить до 10 снарядов. Также предлагалось увеличить мощность двигателя, так как САУ была перегружена и усилить рессоры. Глушитель предлагалось переместить в другое место, а отделение управления оборудовать вентилятором.

Часть этих нареканий военных была устранена в ходе производства оставшихся 20 самоходок, но повысить мощность двигателя и усилить подвеску так и не удалось. Ряд последних машин, которые были произведены осенью 1936 года, получили также дополнительные бронелисты, которые прикрывали сидения орудийного расчет с боков. Предлагалось внести в конструкцию САУ СУ-5 изменения и по результатам войсковых испытаний, после чего запустить их серийное производство, но вместо этого в 1937 году работы по программе «малого триплекса» были полностью свернуты. Возможно, это было связно с арестом одного из конструкторов П. Н. Сячентова.

Уже произведенные САУ из первой партии поступили на вооружение механизированных корпусов и отдельных бригад Красной Армии. Летом 1938 года данные машины даже приняли участие в боевых действиях против японцев у озера Хасан. СУ-5 действовали в районе высот Безымянная и Заозерная в составе артиллерийских батарей из состава 2-й механизированной бригады Особой Дальневосточной армии. Из-за кратковременности боевых действий, которые закончились уже 11 августа 1938 года, применение самоходок носило очень ограниченный характер. Несмотря на это в отчетных документах указывалось, что САУ оказали существенную поддержку пехоте и танкам.

В сентябре 1939 года во время «освободительного» похода в Западную Белоруссию и Украину, батарея СУ-5, входившая в состав 32-й танковой бригады совершила 350-км марш, но в боевых столкновениях с польскими войсками не участвовала. После данного марша одна установка была отправлена на завод для прохождения капремонта.

По состоянию на 1 июня 1941 года в составе Красной Армии находилось 28 САУ СУ-5: 8 в Западном Особом и 9 в Киевском Особом военных округах, 11 на Дальневосточном фронте. Из них исправно было лишь 16 машин. Каких-либо сведений об использовании данных САУ в Великой Отечественной войне пока не обнаружено. Все они, скорее всего, были брошены из-за неисправностей или потеряны в первую неделю боев.

Тактико-технические характеристики: СУ-5-2
Масса: 10,5 т.
Габаритные размеры:
Длина 4,84 м., ширина 2,44 м., высота 2,56 м.
Экипаж: 5 чел.
Бронирование: от 6 до 15 мм.
Вооружение: 122-мм гаубица обр.1910/30 гг
Боекомплект: до 10 выстрелов

Двигатель: рядный 4-цилиндровый карбюраторный воздушного охлаждения от танка Т-26 мощностью 90 л.с.
Максимальная скорость: по шоссе – 30 км/час
Запас хода: по шоссе – 170 км.

topwar.ru

Самоходная артиллерийская установка СУ-5 | Warspot.ru

В конце 1920-х годов военные теоретики СССР условно делили артиллерию на полковую, дивизионную и артиллерию особого назначения (то есть, артиллерию особо крупных калибров). Полковая артиллерия фактически представляла собой орудия первой линии, которые могли вести как навесной огонь, подавляя укрепления и огневые точки противника, так и огонь прямой наводкой. Дивизионная артиллерия должна была вести огонь из глубины боевых порядков, а потому обладать повышенной дальнобойностью и разрушительной силой снаряда, что влекло за собой увеличение порохового заряда, веса снаряда, повышение прочности конструкции орудия, а, следовательно, и его веса.

76-мм дивизионная пушка образца 1902/30 годов
Источник – readtiger.com

Дивизионную артиллерию также условно делили на три класса: пушки калибра 76,2 мм (трехдюймовые), гаубицы калибра 121,9 мм и мортиры калибра 152,4 мм. К 30-м годам значения калибров стали округлять. Напомним, что пушка является более дальнобойным орудием, чем гаубица и мортира, так как обладает более настильной траекторией снаряда, а значит, большей навеской пороха и более прочным стволом. Таким образом, пушка – это, скорее, средство обороны, нежели наступления. Гаубица же имеет меньший заряд пороха, чем пушка аналогичного калибра, поэтому траектория полета ее снаряда – более навесная. Специализация гаубиц – подавление огневых точек и укреплений противника во время наступления. Мортира также имеет навесную траекторию полета снаряда, но отличается от гаубицы длиной ствола (орудия с длиной ствола, меньшей, чем 15 его калибров, классифицируются как мортиры, с большей – как гаубицы).

На рубеже 20-х и 30-х годов военные теоретики придавали особую важность мобильности артиллерии, повышение которой позволяло бы оперативнее реагировать на изменения обстановки на театре военных действий. Многие европейские страны, потенциальные противники СССР, настойчиво искали пути решения этого вопроса. В Стране Советов знали об этом, и также старались не отставать в этом направлении гонки вооружений.

122-мм гаубица образца 1910/30 годов
Источник – acemodel.com.ua

В 1933 году из состава ленинградского завода №174 им. К. Е. Ворошилова, созданного в 1932 году на базе танкового производства завода «Большевик», был выведен его опытно-конструкторский машиностроительный отдел (далее – ОКМО). На его базе был создан завод №185 или Опытный завод Спецмаштреста (с 1936 года – завод им. С. М. Кирова). Еще в то время, когда ОКМО пребывал в составе завода «Большевик», на нем велись работы по созданию экспериментальной САУ СУ-1, вооруженной 76,2-мм полковой пушкой образца 1927 года.

152-мм мортира НМ образца 1931 года
Источник – alternathistory.org.ua

В этот же период времени главный конструктор ОКМО Петр Николаевич Сячинтов назначается начальником секции спецтехники и самоходов Управления механизации и моторизации (далее – УММ) РККА. Таким образом, завод №185 стал главным центром разработки САУ в СССР, а серийное производство уже готовых машин предполагалось наладить на заводе №174.

Весной 1934 года на заводе №185 начались работы по проектированию всех трех калибров дивизионных орудий в их самоходном исполнении. В качестве шасси для будущей артсистемы был выбран уже хорошо известный конструкторам завода танк Т-26 – советский вариант английского 6-тонного танка «Виккерс Мк.Е». Компоновку так называемого триплекса САУ осуществлял ответственный конструктор Г. Н. Москвин под общим руководством конструктора С. А. Гинзбурга (будущего создателя СУ-76) и П. Н. Сячинтова.

Самоходка СУ-5-1
Источник – armchairgeneral.com

Для нужд САУ шасси танка несколько изменили, разделив его на три отделения. В передней части машины находилось отделение управления, где располагалось место механика-водителя и трансмиссия. В моторном отделении находились силовая установка с укороченным карданным валом, баки с топливом (бензин) и маслом, фрикцион, радиатор, вентилятор и прочее. Забор холодного воздуха двигателем осуществлялся через отверстие в крыше корпуса, забранное броневыми жалюзи, а выброс отработанного воздуха – через специальные боковые отверстия. Кроме этого, над моторным отделением было сделано два люка для доступа к двигателю. Кормовое отделение являлось боевым и предназначалось для остальных 4-х членов экипажа – командира, наводчика и двух заряжающих. Спереди отделение прикрывалось изогнутым 15-мм бронещитом. Для устойчивости САУ при стрельбе в ее кормовой части крепились откидные упоры.

Первый вариант самоходки, вооруженный 76-мм дивизионной пушкой образца 1902/30 годов, получил индекс СУ-5-1. Машина весила 10,2 тонны. Горизонтальный угол наведения пушки составлял ±15°, вертикальный – от -5° до +60°. Пушка могла наводиться как посредством телескопического прицела, так и панорамным прицелом конструкции Герца. САУ СУ-5-1 могла перевозить боекомплект всего из 8 снарядов, поэтому для транспортировки остальных боеприпасов требовался дополнительный транспорт.

Самоходка СУ-5-2
Источник – armchairgeneral.com

Второй вариант САУ с индексом СУ-5-2 был вооружен 122-мм гаубицей образца 1910/30 годов. Первоначально машина могла перевозить боекомплект из 4 снарядов и 6 снаряженных зарядами гильз (заряжание гаубицы было раздельным). Позже количество снарядов также довели до 6. Углы наведения гаубицы были такими же, как и у пушки СУ-5-1.

На третий вариант машины – СУ-5-3 – установили 152-мм мортиру НМ образца 1931 года. Из-за больших размеров орудия разместить его боекомплект в боевом отделении САУ не представлялось возможным. По этой же причине углы наведения по горизонтали у этой артсистемы были меньше, чем у предыдущих двух вариантов СУ-5 – всего лишь ±7°. Зато по вертикали угол был больше – от 0° до +72°. Вес такой самоходки достигал 10,4 тонны.

Самоходка СУ-5-3 с откинутыми упорами
Источник – valka.cz

Все три машины были изготовлены к осени 1934 года, однако их испытания на заводском полигоне провели только через год – с 1 октября по 29 декабря 1935 года. СУ-5-3 даже успела поучаствовать в параде на Красной площади, для чего ее отправили в Москву 1 ноября того же года. Испытания показали, что первые два варианта САУ могут приступать к ведению огня практически мгновенно, так как для этого им не был нужен упор (то есть, откидывать складной сошник им не требовалось). Для третьего варианта машины, СУ-5-3, эта операция занимала 2-3 минуты.

При составлении плана производства на 1936 год от запуска СУ-5-1 в серию решили отказаться, так как на испытаниях лучшие результаты показала самоходка АТ-1 с 76,2-мм орудием ПС-3 конструкции П. Н. Сячинтова. Наладить серийное производство СУ-5-3 также не представлялось возможным, потому что установленная на ней мортира так и не была пущена в серию. Кроме того, шасси танка Т-26 оказалось слишком легким и непрочным для орудий такой мощности.

Зато заказ на первую экспериментальную партию, состоящую из 10 машин СУ-5-2 (индекс – СУ-5), был размещен на заводе №174 и выполнен уже к лету 1936 года. Две САУ были направлены в 7-й механизированный корпус, где проходили испытания уже в полевых условиях. Военные выдвинули несколько требований по усовершенствованию новой техники. Выяснилось, что вес самоходки слишком велик для имеющейся у нее силовой установки, поэтому двигатель нужно было заменить на более мощный. К тому же военные просили увеличить боекомплект до 10 зарядов, усилить рессоры, обеспечить место механика-водителя вентилятором и лучше звукоизолировать глушитель.

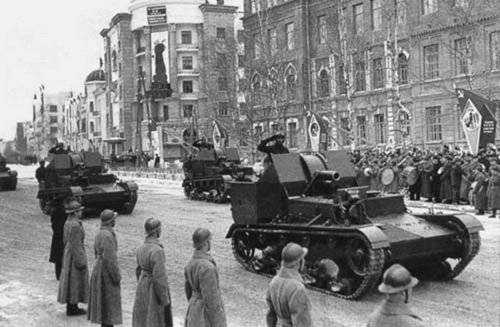

Батарея СУ-5 на параде в Хабаровске, 1937 год
Источник – vetrabotnik.narod.ru

Конструкторы выполнили эти требования лишь частично. Следующие двадцать машин могли перевозить боезапас из 8 зарядов. У них были усилены рессоры, однако новый двигатель для шасси Т-26 так и не был разработан. Между тем, 31 декабря 1936 года П. Н. Сячинтов был арестован по обвинению в измене Родине и 6 мая 1937 года расстрелян. После ареста конструктора все работы над дальнейшим усовершенствованием СУ-5 были прекращены.

В отличии от САУ АТ-1 и танковых 76-мм орудий ПС-3 конструкции П. Н. Сячинтова, самоходки СУ-5 остались в механизированных частях РККА, однако их производство было прекращено. Всего было собрано 32 единицы этой машины, из которых, по состоянию на 31 июля 1931 года, 29 штук находилось на вооружении в различных механизированных частях, две – на испытательном полигоне в Колпино, и одна – в ремонте на заводе №174.

Впервые СУ-5 приняли участие в боевых действиях в августе 1938 года, во время конфликта в районе озера Хасан. Пять самоходок 2-й мехбригады Отдельной Дальневосточной армии (ОДВА) вели огонь по японским войскам, поддерживая танковые атаки своей бригады.

САУ СУ-5 – вид со стороны казенной части
Источник – armchairgeneral.com

Во второй раз СУ-5 участвовали в боевых действиях в сентябре 1939 года, во время Польского похода РККА. Батарея СУ-5 в составе 32-й мехбригады совершила 350-километровый марш, однако в боестолкновения так ни разу и не вступила.

По состоянию на 1 июня 1941 года на вооружении Красной армии числилось 28 СУ-5, из которых исправными были только 16 машин. На западной границе имелось 17 таких самоходок: 9 – в Киевском Особом военном округе (КОВО) и 8 – в Западном Особом военном округе (ЗОВО). Процент исправных машин и подробности их участия в боях автору неизвестны. Скорее всего, все эти самоходки погибли, были уничтожены экипажами из-за недостатка топлива, или же стали немецкими военными трофеями. К 1942 году все СУ-5 были сняты с вооружения РККА в связи с отказом от производства машин, созданных на базе танка Т-26 и запчастей к ним. Об использовании САУ СУ-5 частями Вермахта у автора сведений нет.

Разбитая и брошенная на дороге САУ СУ-5 с демонтированным орудием.
Рядом – солдаты Вермахта на марше, 1941 год
Источник – alternathistory.org.ua

warspot.ru

СУ-5 Триплекс дивизионной артиллерии — aviArmor

Разработчик: КБ завода №185
Год начала работ: 1933
Год выпуска первого прототипа: 1934
Серийно в 1936-1938 гг. строилась только СУ-5-2, летом 1941 г. несколько САУ приняли участие в боях с немецкими войсками.

Параллельно с созданием самоходных орудий большой мощности в СССР начались работы по созданию “малого триплекса” для дивизионной артиллерии, который должен был включать в себя САУ, оснащенный 76,2-мм полковым орудием, 121,9-мм гаубицей и 152,4-мм мортирой. Согласно существовавшей тогда теории, наличие подобного триплекса в полной мере могло покрыть весь спектр задач армии. За разработку всех трёх проектов отвечало КБ завода опытного машиностроения им.Кирова (№185) под руководством С.А.Гинзбурга и П.Н.Сячинтова. Ответственным конструктором был назначен В.Москвин.

В качестве базового шасси был выбран легкий танк Т-26 образца 1933 года, производство которого осуществлялось в Ленинграде. В связи с тем, что существующая танковая компоновка совершенно не подходила для САУ корпус Т-26 был радикально переработан. Отделение управления, вместе с сидением водителя и органами управления, а также элементы трансмиссии по-прежнему находились в носовой части, но моторное отделение переместили к центру корпуса, отделив его от остальных отсеков бронированными перегородками. Здесь был установлен стандартный бензиновый двигатель Т-26 мощностью 90 л.с. с укороченным карданным валом, главный фрикцион, вентилятор, радиатор, масляной и топливный баки, которые разделялись герметичными выгородками. Моторное отделение соединялось специальным карманом с боковыми отверстиями для выброса охлаждающего воздуха. На крыше было вырезано отверстия с бронированными жалюзи для входа охлаждающего воздуха и два люка для доступа к карбюратору, свечам, клапанам и маслофильтру.

Боевое отделение, где находились места для расчета из 4-х человек и орудие, было перемещено в кормовую часть корпуса. Для гашения отдачи при стрельбе на землю опускался специальный сошник, расположенный на корме. Помимо этого, могли использоваться дополнительные бортовые упоры. Вместе с тем, ходовая часть изменений не претерпела. Как и на серийном танке Т-26, применительно на каждый борт, она состояла из следующих компонентов: 8 опорных катков сблокированных в четыре тележки (1-2 и 3-4 тележки имели общую подвеску с амортизацией на листовых рессорах), 4 поддерживающих ролика, переднее ведущее и заднее направляющее колеса. Самоходные орудия получили общее обозначение СУ-5, но в зависимости от типа устанавливаемого орудия к нему прибавлялся индекс. Соответственно, САУ обозначались как СУ-5-1, СУ-5-2 и СУ-5-3.

Самой легкой, как и следовало ожидать, среди них была СУ-5-1 – она весила всего 10200 кг. На этой САУ монтировалось 76,2-мм полковое орудие образца 1902\1930 гг., защищенное 15-мм лобовым бронещитом. Горизонтальный угол наведения пушки составлял ±15°, вертикальный – от -5° до +60°. Приборы наведения состояли из панорамы Герца и телескопического прицела. При стрельбе с места полик заряжающего опускался. Боекомплект пушки, уложенный непосредственно в машине, состоял всего из восьми выстрелов.

Самоходная установка СУ-5-2 отличалась только 121,9-мм гаубицей обр.1910\1030 гг. (сейчас принято “округление” до 122-мм) и возимым боекомплектом, состоявшим из 4 выстрелов и 6 гильз.

На СУ-5-3 была установлена 152,4-мм мортира НМ обр.1931 г. Из-за больших габаритов артсистемы “тройка” имела более ограниченные углы наведения: ±7° по горизонтали и от -0° до +72° по вертикали. Масса этой САУ составила 10400 кг при том, что возимые боекомплект отсутствовал вовсе.

На совместных заводских испытаниях, проведенных в период с 1 октября по 29 декабря 1935 года, самоходное орудие СУ-5-1 прошло 296 км, СУ-5-2 – 206 км и СУ-5-3 – 189 км. Далее, на артиллерийском полигоне, первый и второй вариант триплекса сделали по 50 выстрелов, “мортирная” самоходка – всего 23.

После завершения испытательного цикла СУ-5-3 была 1 ноября доставлена в Москву для участия в параде в честь 18-летия Октябрьской революции. В то же время, в отчете об испытаниях, были изложены следующие выводы:

“Самоходные установки обладают тактической подвижностью, позволяющей им передвигаться по дорогам и вне дорог. Переход в боевое положение для 76- и 122-мм СУ-5 – немедленно, для 152-мм машины – 2-3- минуты (необходимо ведение стрельбы с упором).
Недостатки: мала прочность кронштейна, связывающего люльку с цапфовой обоймой, слабы бандажи опорных колёс.
Все выявленные дефекты принципиального значения не имеют и вполне устранимы.”

ем не менее, для серийной постройки была выбрана только СУ-5-2. Что касается остальных машин, то их судьба решилась следующим образом. В вопросе по 76,2-мм самоходке большее предпочтение отдали АТ-1 с пушкой ПС-3 конструкции Сячинтова. Эта артсистема обладала большей мощностью и могла эффективно бороться не только с пехотой и полевыми укреплениями, но и с танками противника, что тоже было немаловажно. В добавок, АТ-1 имел лучшее бронирование боевого отделения при сохраненной компоновке танка Т-26.

С установкой СУ-5-3 всё было намного проще – для налаживания серийного производства просто не нашлось нужного количества 152,4-мм мортир типа НМ. Кроме того, шасси от Т-26 всё-таки посчитали слабоватым для столь тяжелой артсистемы.

Первые 10 изготовленных САУ СУ-5-2 были сданы заказчику к лету 1936 года. Машины с серийными номерами № 003-Г и № 008-Г сразу же отправили для проведения войсковых испытаний стрельбой и пробегом в 7-й механизированный корпус Киевского ВО. Испытательный цикл, целью которого была проверка качества и выявление конструктивных недостатков у машин первой установочной серии выпущенных заводом № 185, проходил в период с 25 июня по 20 июля 1936 г. В отчете об испытаниях было записано следующее:

”Всего сделано по 100 выстрелов из каждой. Поворот орудия на сторону 13°50′. Испытания пробегом (маршрут Петергоф — Луга): № 003 — 988,8 км, № 008 — 1014 км. Максимальная скорость по шоссе — 30 км/ч, по проселку – 18-20 км/ч, запас хода по шоссе — 225 км, по местности -130 км.

Помимо водителя на СУ размещены 4 человека, но в сухую погоду сильная пыль делает пребывание расчета на машине почти невозможным. СУ преодолевала стену высотой 0,9 м, ров шириной до 2,5 м, брод — 1 м, спуск по косогору — 36°.

Заключение:

1. СУ-5-2 войсковые испытания выдержала;

2. СУ-5-2 достаточно подвижны и прочны на походе, имеют достаточную проходимость по местности, устойчивое положение при стрельбе;

3. При внесении изменений и дополнений их желательно принять на вооружение механизированных соединений как артиллерию непосредственной поддержки”.

В ходе испытаний была уточнена и тактико-техническая характеристика СУ-5-2. Масса машины составляла 10 тонн, что приводило к перегрузке и быстрому перегреву двигателя. Угол горизонтального обстрела из 122-мм гаубицы равнялся 28-30°, угол возвышения +60°, склонения 0°. Возимый боекомплект состоял из 4 снарядов и 6 зарядов. Высота линии огня – 1880 мм, скорострельность — 4-5 выстрелов в минуту. Время перехода из походного положения в боевое – 25-30 с. Вместе с тем, боекомплект был увеличен до 6 выстрелов с гильзами.

Несмотря на столь положительные качества дальнейшая судьба СУ-5-2 оказалась достаточно скромной. Следующая партия из 20 самоходок отличалась увеличенным боекомплектом (8 выстрелов), немного сдвинутой выхлопной трубой и дополнительным вентиляционным лючком над местом механика-водителя. Некоторые машины получили частично откидную бронезащиту экипажа из 6-мм бортовых бронелистов. Чтобы снизить нагрузку на ходовую часть подвеску усилили за счет увеличения толщины коренных рессор на 1-1,3 мм. Этот шаг ощутимых результатов не дал, так как для более тяжелой СУ-5-2 требовалась подвеска нового типа. В добавок, самоходка так и не получила более мощный двигатель.

В первом полугодии 1937 года предполагалось выпустить улучшенный вариант СУ-5-2, по результатам испытаний которой можно было доработать серийные машины, однако жизнь распорядилась совершенно иначе. После ареста Сячинтова и многих других конструкторов тема самоходной артиллерии отошла на второй план, а машины и артсистемы, созданные под их руководством, попали в категорию “вредительских”. Тем не менее, самоходные установки СУ-5-2, в отличии от орудий ПС-3, не были сняты с эксплуатации.

О боевом применении СУ-5-2 сведений сохранилось совсем немного. Самоходные установки поступали на вооружение мехкорпусов и отдельных мотобригад в штучном количестве и скорее служили в качестве дополнения для полевой артиллерии. К 1 января 1938 года СУ-5-2 находились в составе следующих соединений: по четыре машины в 5-м мехкорпусе Московского военного округа, 4-й мехбригаде Белорусского военного округа, 11-й мехбригаде Ленинградского военного округа и в 8-й мехбригаде Киевского военного округа, по две машины находились на научно-испытательном артиллерийском полигоне и в 7-м мехкорпусе, пять во 2-й и шесть в 23-й мехбригадах Отдельной Дальневосточной армии (ОДВА) и одна в ремонте на заводе № 174.

Впервые СУ-5-2 приняли участие в боях с японскими войсками в районе озера Хасан. САУ действовали в составе артиллерийских батарей 2 и 3-го танковых батальонов 2-й мехбригады ОДВА в районе высот Заозерная и Безымянная. Несмотря на небольшое количество 122-мм самоходки хорошо проявили себя в боях и были высоко оценены в качестве средств огневой поддержки пехоты и танков. Вот что было записано в отчете о боевых действиях бригады от 31 июля:

“…2-й танковый батальон совместно с частями 40-й стрелковой дивизии имел задачу уничтожить огневые точки противника на высоте Заозерная. Боевой порядок батальона был построен в три эшелона, в атаке участвовало 47 танков. Батарея 2-го танкового батальона (4 СУ-12 и 2 СУ-5) с открытых позиций поддерживали атаку танков…

…3-й танковый батальон выступил в 15.15. Батарея (4 СУ-12 и 2 СУ-5) открыла огонь по противнику и выпустила 248 76-мм и 23 122-мм снаряда”.

Следующим местом боевого использования СУ-5-2 стала Польша, на территорию которой советские войска вошли 17 сентября 1939 года. В ходе “освободительного похода” батарея СУ-5-2 из состава 32-й танковой бригады прошла 350 км марш ни разу не вступив в боевое столкновение с противником. После этого одна СУ-5 была отправлена в капитальный ремонт.

В последний предвоенный год СУ-5-2 практически не эксплуатировались, мирно доживая свой короткий век. Тем не менее, на 1 июня 1941 года в составе РККА всё ещё оставалось 28 САУ этого типа (11 на Дальневосточном фронте, 9 в Киевском и 8 в Западном ОВО), из которых исправными считались только 16. Что-либо сказать об их боевом применении весьма сложно. Точно известна судьба только двух машин, входивших в состав 34-й танковой дивизии 8-го мехкорпуса. В “Акте о потерянных боевых машинах”, составленном в июле 1941 года, указывалось следующее:

“…Т-26 СУ-5 – 2 штуки, 1 (№ 91166) оставлена в г. Грудек-Ягелонский в ожидании ремонта из-за отсутствия экипажа, 1 (№ 916166) находилась на ремонте во Львове (была сдана в марте), судьба неизвестна”.

Остальные 15 машин, по всей видимости, участие в боях принять также не успели в виду технических неисправностей. Впрочем, на одной из немецких трофейных фотографий запечатлена именно CУ-5-2, выведенная из строя на марше. Была ли она уничтожена собственным экипажем или разбита авиаицей противника так и остаётся неизвестным. До настоящего времени ни одного самоходного орудия СУ-5-2 не сохранилось.

Источники:
М.Свирин “Броня крепка. История советского танка 1919-1937”, Москва, Яуза\ЭКСМО. 2008

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ САМОХОДНОЙ АРТИЛЛЕРИЙСКОЙ УСТАНОВКИ
СУ-5-2 обр.1936 г.

БОЕВАЯ МАССА	10500 кг
ЭКИПАЖ, чел.	5
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина, мм	4840
Ширина, мм	2440
Высота, мм	2560
Клиренс, мм	380
ВООРУЖЕНИЕ	одна 121,9-мм гаубица обр.1910\1930 гг.
БОЕКОМПЛЕКТ	8 выстрелов
ПРИБОРЫ ПРИЦЕЛИВАНИЯ	телескопический прицел и панорама Герца
БРОНИРОВАНИЕ	лоб корпуса – 15 мм щит орудия – 15 мм борт корпуса — 10 мм корма – 10 мм крыша — 6 мм днище — 6 мм
ДВИГАТЕЛЬ	Т-26, карбюраторный, 4-цилиндровый, мощностью 90 л.с. при 2100 об\мин., ёмкость бака 192 литра
ТРАНСМИССИЯ	механического типа: главный фрикцион сухого трения, карданный вал, 5-скоростная КПП, бортовые фрикционы, бортовые передачи и ленточные тормоза
ХОДОВАЯ ЧАСТЬ	(на один борт) 8 опорных катков, 4 поддерживающих ролика, переднее направляющее и заднее ведущее колесо, мелкозвенчатая гусеница из стальных траков
СКОРОСТЬ	30 км\ч по шоссе 15 км\ч по проселку
ЗАПАС ХОДА ПО ШОССЕ	150 км по шоссе 170 км по проселку
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ
Угол подъёма, град.	32°
Высота стенки, м	0,75
Глубина брода, м	0,80
Ширина рва, м	2,00
СРЕДСТВА СВЯЗИ	флажковая сигнализация
