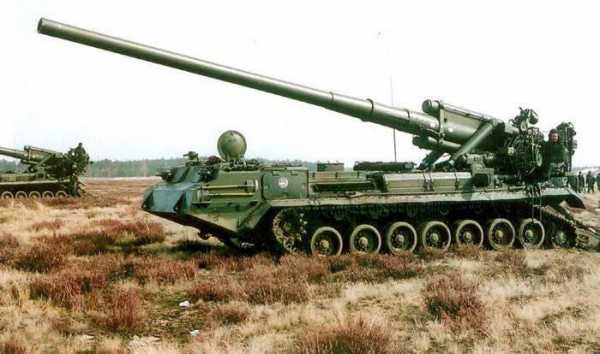

Самоходная артиллерийская установка пион – САУ 2С7 «Пион»: история создания, описание и технические характеристики

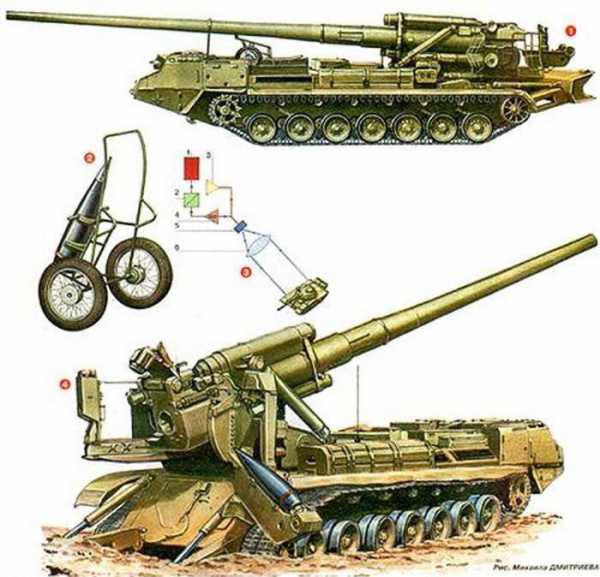

САУ 2С7 «Пион» была выполнена по безбашенной схеме, орудие самоходки размещалось открыто на гусеничном шасси в кормовой его части. В передней части корпуса располагалось отделение управления, за ним находилось моторно-трансмиссионное отделение (МТС), далее следовали отделение расчета и боевое (кормовое) отделения. Обслуживанием самоходной артиллерийской установки занимался расчет в количестве 14 человек, из них 7 человек составляли экипаж САУ. Во время марша экипаж располагался в отделениях управления и расчета, а остальные 7 человек находились в специальном бронетранспортере или грузовом автомобилей.

В кормовой части гусеничного шасси была смонтирована мощнейшая 203-мм пушка. Конструктивный отказ от применения дульного тормоза позволил обеспечить дульную волну невысокого давления на рабочих местах расчета, что позволило отказаться от установки специальной защиты для членов расчета орудия. 203-мм пушка оснащалась поршневым затвором двухтактного действия, затвор закрывался и открывался автоматически при помощи специального механического привода, при этом существовала возможность выполнения этой операции и в ручном режиме. Подача и последующая досылка снаряда осуществлялась при помощи механизма заряжания, который мог работать при любых углах вертикального и горизонтального наведения.

Управление операциями заряжания осуществлялось с пульта замкового. Подача снарядов к орудию производилась при помощи специальной штатной ручной одноосной тележки. Максимальная скорострельность САУ «Пион» составляла 1,5 выстрела в минуту. При этом были предусмотрены следующие режимы стрельбы:

— 8 выстрелов за 5 минут времени;
-15 выстрелов за 10 минут времени;
-24 выстрела за 20 минут времени;
-30 выстрелов за 30 минут времени;
-40 выстрелов – в течение 1 часа.

Дополнительное вооружение САУ состояло из ручного противотанкового гранатомета РПГ-7, ПЗРК, гранат Ф-1, 4-х автоматов и сигнального пистолета.
Снизу и сверху ствола были установлены гидропневматические противооткатные устройства (гидравлический тормоз отката веретенного типа с пневматическим накатником). Длина отката ствола равнялась примерно 1400 мм. Для поглощения достаточно ощутимой силы отдачи орудия в кормовой части корпуса шасси самоходки был установлен сошник бульдозерного типа, опускающийся при помощи гидропривода. Сошник заглубляется в грунт на глубину примерно до 700 мм и обеспечивает самоходной артустановке хорошую устойчивость во время стрельбы. Увеличению устойчивости САУ способствуют также блокируемые гидроамортизаторы узлов подвески опорных катков, а также специальные, опускающиеся при помощи гидропривода, направляющие колеса гусеничного шасси.

Благодаря применению довольно эффективных противооткатных устройств ведение огня из пушки может осуществляться в достаточно широком диапазоне углов наводки. Угол горизонтального наведения орудия составляет 30 градусов, в вертикальной плоскости орудие может наводиться в диапазоне от 0 до +60 градусов. При малых углах возвышения орудия или при применении уменьшенных зарядов ведение огня из САУ возможно и без задействования сошника.

На САУ 2С7 «Пион» был установлен двенадцатицилиндровый V-образный дизель В-46-1, оснащенный системой турбонаддува, максимальная мощность дизеля – 750 л.с. Помимо этого для обеспечения автономного питания установки в МТС был смонтирован дизель-агрегат с дизельным двигателем, обладающим мощностью в 24 л.с. Механическая трансмиссия с бортовыми коробками передач и коническим редуктором была заимствована у ОБТ Т-72. Использование дизельного двигателя В-46-1 позволяло 46-тонной машине разгонятся по шоссе до скорости 50 км/ч.

В ходовой части с каждого борта было установлено по 7 опорных катков. Подвеска опорных катков торсионная, индивидуальная с блокируемыми гидроамортизаторами. Ведущие колеса самоходки были расположены спереди. Многие узлы ходовой части «Пиона» были заимствованы у ОБТ Т-80.

2С7М «Малка»

Модернизированная версия САУ под индексом 2С7М «Малка» была также спроектирована в КБ №3 Кировского завода. В ходовой части модернизированной самоходки были использованы более высокопрочные материалы и обрезиненные элементы. На «Пионе» появилась новая аппаратура управления огнем, способная принимать данные в автоматическом режиме. Был усовершенствован дистанционный механизм заряжания, изменена конструкция зарядных укладок. Введены новые боеприпасы большей мощности. Возимый непосредственно САУ боезапас был увеличен до 8 выстрелов (с 4-х). На 2С7М была установлена система регламентированного контроля непрерывного действия с автоматическими системами диагностики состояния наиболее важных подсистем самоходной артустановки. Модернизация ходовой части «Пиона» позволила добиться роста ресурса мотопробега до 8-10 тысяч км.

Благодаря усовершенствованию дистанционного механизма заряжания орудия, данный процесс стал возможен при любых углах вертикальной наводки. Скорострельность удалось поднять в 1,6 раза – до 2,4-2,5 выстрелов в минуту. Время непрерывной стрельбы из орудия 2С7М составляет до 3-х часов. В САУ 2С7М был предусмотрен вариант управления через машину управления с автоматическим приемом необходимых для стрельбы данных через радиоканальные или проводные средства связи с отображением поступающих данных на цифровые индикаторы приборов командира и наводчика.

Используемые боеприпасы

Основными боеприпасами сверхмощной артиллерийской установки были осколочно-фугасные снаряды ОФ43, а также активно-реактивный снаряд. ОФ-43 весил 110 кг., в снаряде содержалось 17,8 кг. взрывчатого вещества. Максимальная дальность стрельбы осколочно-фугасным снарядом составляла 37,5 км. при использовании полного заряда, начальная скорость снаряда равнялась 960 м/с. Активно-реактивный снаряд весил 103 кг., в нем содержится 13,8 кг. взрывчатого вещества, дальность стрельбы данным боеприпасом была рекордной для своего времени и составляла 47,5 км. Помимо названных выше снарядов «Пион» мог использовать бетонобойный снаряд, химический снаряд и спецбоеприпас с ядерным зарядом.

Выбор между активно-реактивным и осколочно-фугасным снарядами производился непосредственно на огневой позиции в зависимости от расстояния до цели. При этом и осколочно-фугасный, и активно-реактивный снаряды были снарядами общего применения. Благодаря огромной мощности 203-мм пушки, данные боеприпасы могут применяться для поражения почти всех типов объектов, за исключением сильно углубленных/защищенных позиций и укреплений.

Для уничтожения такого рода позиций использовались специальные бетонобойные снаряды. Снаряд весом с центнер и скоростью встречи с целью, превышающей 2 Маха, мог уничтожить большую часть фортификационных сооружений, обеспечивая достаточно надежное поражение защищенных объектов, к которым относятся командные пункты, склады боеприпасов и пр.

Использование ядерных боеприпасов представлялось возможным лишь при наличии соответствующих приказов вышестоящего командования. В этом случае снаряды к огневым позициям должны были доставляться со специальных складов в составе охраняемого конвоя. Ядерные снаряды были предназначены для уничтожения особо крупных объектов инфраструктуры и промышленных объектов, а также крупных скоплений неприятельских войск. Минимальная дальность ведения огня ядерными боеприпасами составляла 18 км., а максимальная – 30 км.

Источник:https://topwar.ru/23819-bog-voyny-s-yadernym-gostincem-sau-2s7-pion.html

alex-news.ru

САУ Википедия

Самоходная артиллерийская установка (САУ, разг. Самоходка, уст. Артсамоход) — боевая машина, представляющая собой артиллерийское орудие, смонтированное на самодвижущемся (самоходном) шасси и предназначенное для непосредственной огневой поддержки танков и пехоты в бою^[1][2].

К самоходно-артиллерийским установкам следует относить все боевые бронированные самоходные машины со ствольным артиллерийским вооружением, кроме танков, БТР, БМД и БМП. Отличие от бронетранспортёров и боевых машин пехоты состоит в том, что на САУ нет спешиваемого десанта, но есть мощное артиллерийское вооружение^[3]. Отличие от танка состоит в том, что САУ — это именно полноценное артиллерийское орудие на самоходном шасси, тогда как танк вооружается специальным артиллерийским орудием — танковой пушкой.

Виды и назначение САУ очень многообразны: они могут быть как бронированными, так и не бронированными, использовать колёсное или гусеничное шасси. САУ может иметь полноповоротную башенную или неподвижную рубочную установку орудия. Некоторые из САУ с башенной установкой орудия очень сильно напоминают танки, однако они отличаются от танков балансом «броня-вооружение» и тактикой боевого применения.

Русским военным теоретиком и практиком Дмитрием Алексеевичем Милютиным уже в 1912 году было предсказано использование и появление в вооружённых силах России и мира автомобиля, бронеавтомобиля, танков и самоходных артустановок.

«Есть ли что-либо невозможное, например, в том, что автомобили не только вполне заменят повозки в обозах, но проберутся даже в полевую артиллерию. Вместо полевых орудий с конскою упряжью войдут в состязание на поле сражения подвижные бронированные батареи, и битва сухопутная уподобится битве морской.»

— Д. А. Милютин, «Старческие размышления о современном положении военного дела в России» (1912 год)^[4].

История самоходных артиллерийских установок начинается вместе с историей тяжёлых пушечных бронеавтомобилей в начале XX века и развитием танков во время Первой мировой войны. Более того, технически первые французские танки «Сен-Шамон» и «Шнейдер» скорее являются аналогами более поздних штурмовых САУ, нежели танками. Середина и вторая половина XX века были временем бурного развития разнообразных самоходных артиллерийских установок в ведущих технологически развитых странах. Достижения военной науки начала XXI века — высокая точность огня, электронные системы позиционирования и наведения — позволили САУ, по мнению специалистов, отмечающих высокую роль самоходной артиллерии в условиях современного боя, занять значимое место среди прочей бронетехники, ранее безраздельно принадлежавшее танкам.

По советской классификации 1933 года «О системе броневого и танкового вооружения РККА» самоходная артиллерийская установка (на агрегатах общевойскового танка) являлась типом специального танка, а до этого называлась самоходная установка (СУ) или артиллерийский танк (АТ).

В Боевом уставе бронетанковых и механизированных войск Красной армии 1944 года, часть 1 (танк, танковый взвод, танковая рота) называется самоходным орудием и является по предназначению типом боевой машины.

Отличия САУ от танков

Самоходные орудия отличаются от танков принципами боевого применения и характером решаемых ими задач. Прежде всего это касается баланса огневой мощи, защищённости и подвижности, гармоничное сочетание которых определяет, в частности, сущность танка или любой другой боевой машины.

САУ — разновидность артиллерии, обладающая высокой подвижностью и проходимостью и достаточной защищённостью, что позволяет ей обеспечивать непрерывное огневое сопровождение движущихся войск. САУ, как правило, не вооружаются пулемётами. Танки же способны действовать как с пехотой, так и самостоятельно. Также танки вооружаются пулемётами. Главная же задача САУ — ведение артиллерийского огня в сочетании с позиционным манёвром.

Ударное вооружение САУ мощнее такового у танка, но САУ защищена хуже танка той же массы^[5]. Броня САУ предназначена, прежде всего, для защиты от стрелкового оружия десантных и разведывательных подразделений противника, а также от осколков осколочных и осколочно-фугасных снарядов, что и определяет отсутствие динамической и активной защиты. При этом мощность вооружения артиллерийских установок значительно больше, чем у танков. Это определяет большую длину и вес ствола, более совершенное навигационное и прицельное оборудование, наличие баллистических вычислителей (программных приложений в боевых компьютерах современных САУ) и других вспомогательных средств, повышающих эффективность стрельбы. Особо следует обратить внимание на орудие САУ, которое является стандартным артиллерийским орудием, со всеми следующими из этого преимуществами над танковым орудием (в частности в баллистике и способности стрелять с закрытых позиций), тогда как танковое орудие (в том числе, в силу своей баллистики) предназначено только для стрельбы прямой наводкой (в современных танках обеспечивается электронными приборами). Также современное танковое орудие гладкоствольное, что дает ему возможность стрелять как артиллерийскими, так и реактивными снарядами, но лишает некоторых преимуществ нарезного орудия.

Отличие САУ от буксируемой артиллерии

Буксируемые полевые орудия и их расчёты, как правило, низкозащищённые. Точнее, плохо защищены расчёты буксируемой артиллерии, уязвимые как для стрелкового оружия, так и для осколков и шрапнели. То есть для подавления буксируемой артиллерии противника достаточно уничтожить или вывести из строя его орудийные расчёты. По этой причине для ведения огня по позициям артиллерии противника — так называемого контрбатарейного огня — артиллеристы используют осколочные и шрапнельные снаряды, как наиболее эффективные для такого боевого применения. Например контрбатарейную борьбу во время Великой отечественной войны РККА практиковала повсеместно (на Ленинградском фронте артиллеристы РККА такое проделывали и против батарей тяжёлых осадных орудий вермахта). Также подвижность буксируемой артиллерии ограничена подвижностью тягачей и сравнительно большим временем свёртывания и развёртывания при смене боевых позиций. Исправные САУ не зависят от тягачей, и время боевого развёртывания на огневой позиции для САУ намного меньше, чем время развёртывания буксируемой артиллерии и, как следствие, результирующая скорость переразвёртывния САУ (например, для смены позиции) гораздо выше. Также при той же мощности вооружения САУ подвижны, а бронированные САУ ещё и достаточно защищены, — ещё во время Второй мировой войны САУ (особенно советские) стали оснащать бронёй, достаточной для защиты от осколков осколочных снарядов. Особенно это характерно для советских тяжёлых САУ: общевойсковых ИСУ-122 и СУ-152/ИСУ-152 и противотанковой СУ-100. (ИСУ-122, СУ-152/ИСУ-152 — самые защищённые общевойсковые САУ Второй мировой войны.) Например, подразделения ИСУ-122 и СУ-152/ИСУ-152 в силу своей сравнительно высокой защищённости и мобильности могли куда более эффективно вести контрбатарейную борьбу, имея во много раз большие шансы на победы при взаимном обстреле позиций, чем буксируемая артиллерия противника. Это ещё более справедливо для современных САУ (особенно для российских: «Мста-С» и, тем более, «Коалиции»).

Российская (советская) классификация самоходно-артиллерийских установок

По типу орудия

По типу орудия САУ делятся на следующие классы^[1]:

По боевой массе

По боевой массе САУ делятся на следующие классы^[1]:

• лёгкие (до 20 тонн)
• средние (до 40 тонн)
• тяжелые (свыше 40 тонн)

По калибру орудия

По калибру орудия САУ также делятся на:

• лёгкие (до 50 мм)
• средние (не более 122 мм)
• тяжелые (152 мм и более)

Начиная со Второй мировой войны практически все легковооружённые САУ — зенитные.

По компоновке

По расположению боевого отделения САУ делятся на следующие типы^[1]:

• с передним расположением боевого отделения
• со средним расположением боевого отделения
• с задним расположением боевого отделения

По броневой защите

По броневой защите боевого отделения САУ делятся на следующие типы^[1]:

• полностью бронированные (закрытого типа)
• частично бронированные
  • полузакрытого типа — у этих САУ боевые рубки не имели крыши
  • открытого типа — у этих САУ боевые рубки отсутствовали, орудия устанавливались непосредственно на платформе, а расчёт защищался только броневым щитом орудия.

По назначению

В послевоенные годы в СССР было проведено изучение и обобщение боевого опыта, на основании которого была произведена классификация самоходных артиллерийских орудий. В зависимости от назначения они подразделялись на следующие группы^[6]:

• противотанковые САУ (истребители танков) — предназначались для борьбы с танками противника и его противотанковыми средствами при сопровождении своих войск.
• штурмовые самоходные орудия (истребители ДОТов) — использовались для разрушения прямой наводкой прочных долговременных сооружений на переднем крае обороны противника (например советские СУ-152/ИСУ-152 довольно часто использовались в качестве противоДОТных орудий)
• самоходные артиллерийские установки сопровождения (самоходные гаубицы) — сопровождали огнём стрелковые и моторизованные части и соединения, выполняя задачи поражения живой силы и огневых средств противника, а также борьбы со средними и лёгкими танками. (СУ-122 и СУ-152/ИСУ-152 как раз были предназначены именно для такого боевого применения. Но были эффективны и против тяжёлых танков. Так СУ-152/ИСУ-152 уничтожала танки «Тигр» и фугасными снарядами.)
• зенитные самоходные установки — служили для прикрытия войск от атак с воздуха на марше и в ходе наступления.
• специальные самоходные установки — к ним относились миномётные и реактивные установки, а также полевые ракетные пусковые установки на самоходной базе.

Вермахт использовал довольно сложную систему классификации бронетехники. Армейская классификация включала следующие типы бронетехники, которые могут быть отнесены к САУ^[7]:

• Flakpanzer (Flak Pz.) — зенитный танк (ЗСУ)
• Jagdpanzer (Jagd Pz.) — истребитель танков (противотанковая САУ на базе основного танка)
• Panzerjäger (Pz.Jäg.) — противотанковая САУ на базе устаревших танков, бронетранспортёров и т. п.
• Sturmgeschütz (StuG) — штурмовое орудие
• Sturmhaubitze (StuH) — штурмовая гаубица
• Selbstfahrlafette (Sfl.) — самоходная полевая артсистема

Тактика применения САУ

Согласно современной концепции ведения боя основными областями применения самоходно-артиллерийских установок являются задачи мобильной поддержки артиллерийским огнём с закрытых огневых позиций частей и подразделений других родов войск и артиллерийское наступление. Благодаря высокой мобильности САУ способны сопровождать танки в ходе глубоких прорывов обороны противника, резко повышая боевые возможности прорвавшихся танковых и мотопехотных подразделений. Та же мобильность делает возможным внезапное нанесение по противнику артиллерийских ударов силами самоходной артиллерии самостоятельно без содействия иных родов войск. Для этого заранее методом полной подготовки рассчитываются все данные для стрельбы. САУ выдвигаются на огневую позицию, ведут огонь по противнику без пристрелки и иногда даже без корректировки, затем уходят с огневой позиции. Таким образом, когда противник определит местоположение огневой позиции и примет меры, будет поздно, — САУ там уже нет.

В случае прорыва вражеских танков и мотопехоты самоходки могут использоваться и как эффективное противотанковое средство. Для этого в их боекомплекте есть специальные типы снарядов, такие, как управляемый крылатый 152,4-мм артиллерийский снаряд «Краснополь». В последнее время САУ освоили новое для себя применение в роли «сверхтяжёлой противоснайперской винтовки», способной уничтожать вражеских снайперов в весьма трудных для поражения другими огневыми средствами условиях (например разрушать укрытия снайперов).

Вооружённые тактическими ядерными снарядами, одиночные САУ способны уничтожать крупные объекты, такие, как аэродромы, железнодорожные станции, форты (укреплённые населённые пункты) и скопления войск противника. При этом их снаряды практически не поддаются перехвату, в отличие от тактических ракет с ЯБЧ или самолётов с ядерными авиабомбами. Однако радиус возможных поражаемых целей и мощность ядерного взрыва артиллерийских боеприпасов существенно меньше, чем у авиабомб или тактических ракет.

Компоновка САУ

Наиболее распространённые в настоящее время самоходные гаубицы, как правило, строятся либо на базе лёгких многоцелевых легкобронированных гусеничных машин, либо на базе танковых шасси. Однако и в том, и в другом случае компоновка узлов и агрегатов практически одинакова. В отличие от танка, башенная установка орудия располагается не в средней, а в задней части бронекорпуса машины для более удобной подачи боеприпасов с грунта. Соответственно моторно-трансмиссионная группа располагается в средней и/или передней части бронекорпуса. Из-за расположения трансмиссии в носовой части машины ведущими являются передние колёса (у современных танков, как правило, наоборот — ведущие колеса располагаются сзади). Рабочее место механика-водителя (отделение управления) находится рядом с коробкой передач по центру или левому борту машины, двигатель располагается между отделением управления и боевым отделением.

В боевом отделении находится расчёт орудия, возимый боезапас, подсистемы устройства и наведения орудия.

Артиллерийская ЗСУ (зенитная самоходная установка) по своим компоновочным решениям довольно разнообразны: для них может использоваться как описанный выше вариант компоновочной схемы самоходной гаубицы, так и размещение узлов и агрегатов по танковому образцу. Последнее характерно для советских артиллерийских ЗСУ (яркий пример ЗСУ «Шилка»). Иногда ЗСУ представляет собой танк, у которого штатная башня заменена на специальную со скорострельными орудиями ПВО и соответствующими системами наведения. В последнем случае это уже не ЗСУ а полноценный танк ПВО. В некоторых случаях такой танк может быть использован и в качестве БМПТ. (Многие современные ЗСУ, как например российские «Тунгуска» и «Панцирь», — ракетно-артиллерийские.)

Существуют конструкции на тяжёлых автомобильных шасси, например, чешская 152-мм самоходная пушка-гаубица vz.77 «Дана» на шасси автомобиля Tatra-815 с колёсной формулой 8×8.

Краткая история развития САУ

Ранний период развития (1914—1939)

В начале своего развития самоходно-артиллерийские установки представляли широкий конгломерат разнообразных конструктивных идей и их воплощений в металле. На полях сражений Первой мировой войны применялись артиллерийские орудия, установленные на шасси коммерческих грузовиков, сельскохозяйственных тракторов и даже на гусеничных шасси, приводимых в движение электроэнергией по проводам от внешнего электрогенератора (при ничтожно малых продвижениях в условиях позиционной войны это было неудивительно). Однако развитие танков определило дальнейший ход конструкторских поисков — пришло осознание того факта, что танковая база является наиболее оптимальной для монтажа мощных артиллерийских систем. Не были забыты и орудия на небронированных автошасси — в то время они обладали гораздо большей мобильностью, чем тихоходные танки и могли оперативно перебрасываться на наиболее опасные участки боевых действий.

В России проект сверхтяжёлой сильнобронированной САУ для борьбы с укреплениями врага был предложен В. Д. Менделеевым, — сыном знаменитого химика Д. И. Менделеева. Этот проект, известный под названием «Танк Менделеева», являлся весьма передовым для своего времени, однако не был воплощён в металле. В Первую мировую и гражданскую войны активно использовались самоходные «противоаэропланные» 76,2-мм орудия Ф. Ф. Лендера на базе грузовиков «Руссо-Балт». Часть из них имела даже частично бронированные кабины.

В 1920-е годы с самоходными артиллерийскими установками активно экспериментировали в Советском Союзе и Германии. Также известный танковый конструктор У. Кристи построил ряд прототипов САУ в США. Однако большинство этих проектов можно классифицировать как суррогатные САУ на автомобильных или тракторных шасси — сказывалась нехватка или отсутствие промышленной базы и достаточного количества танковых шасси.

В последующее десятилетие СССР и нацистская Германия создали производительное танкостроение и, как следствие многочисленные танковые силы, и появилась возможность задействовать танковые шасси для создания САУ. В СССР создали экспериментальные прототипы тяжёлых САУ СУ-14 на базе тяжёлых танков Т-35 и Т-28. Выпустили мелкой серией самоходки непосредственной поддержки пехоты на базе лёгкого танка Т-26 и танкетки Т-27. В Германии для переделки под САУ использовали устаревшие лёгкие танки Pz Kpfw I. В других странах САУ рассматривались как суррогат танков и практически не использовались. (Как потом покажет Вторая мировая война, — это было стратегической военно-технической ошибкой всех кто отказался от использования САУ.)

Вторая мировая война (1939—1945)

Полномасштабная крупная война потребовала от воюющих сторон полного использования всех имеющихся ресурсов. Первой с этим столкнулась Германия — многие устаревшие и трофейные танки были переделаны в САУ, на базе собственных современных машин создавались более дешёвые и простые в производстве самоходно-артиллерийские установки. Широко известны выдающиеся немецкие штурмовые орудия StuG III и StuG IV на базе Pz Kpfw III и Pz Kpfw IV, соответственно, самоходные гаубицы Wespe, Hummel, Grille и истребители танков Hetzer, Elefant (до 27 февраля 1944 года назывались «Фердинанд»), «Ягдпантера» и «Ягдтигр». Начиная со второй половины 1944 года выпуск разнообразных САУ в Германии превысил выпуск танков.

Красная Армия встретила войну, не имея крупносерийных самоходок (хотя некоторые исследователи относят тяжёлый танк КВ-2 к штурмовым орудиям). Однако уже в июле 1941 года была построена САУ ЗИС-30, а к концу 1942 года на вооружение поступили первые серийные штурмовые орудия СУ-122. Противоборство с тяжёлой немецкой бронетехникой и укреплениями вызвало к жизни такие образцы советских самоходок, как ИСУ-152 и СУ-100. Все советские САУ того времени (в отличие от сильно специализированных немецких) были универсальными боевыми машинами. Единственным классом самоходок, в котором не было достойного советского представителя^{[источник не указан 3414 дней]}, оказались самоходные гаубицы (в их качестве использовались СУ-122 и СУ/ИСУ-152, но нечасто и с большими неудобствами — так как они были скорее штурмовыми орудиями). Модернизированные СУ-100 и ИСУ-152 находились на вооружении Советской Армии ещё два десятка лет после окончания Второй мировой войны. Завод Уралмаш в Екатеринбурге выпустил последнюю СУ-100 в 1946 году, в боях она не побывала — рабочие установили самоходку на постамент в качестве памятника^[8].

Англоамериканские конструкторы сосредоточились в большей степени на развитии класса самоходных гаубиц (M7 Priest, М12, Bishop, Sexton) и в несколько меньшей на развитии противотанковых САУ (M10 Wolverine, M18 Hellcat, M36 Jackson, Archer).

Современный период (1945 — настоящее время)

Развитие концепции основного боевого танка привело к исчезновению штурмовых орудий как класса боевых машин. Многочисленные ракетные противотанковые системы и боевые вертолёты сделали морально устаревшими САУ-истребители танков. Как результат дальнейшее развитие получили самоходные гаубицы и зенитные самоходные установки (ЗСУ). В последнее время многие подклассы ЗСУ эволюционировали от артиллерийских и ракетных к комбинированным — ракетно-артиллерийским. В СССР бурное развитие ракетных технологий даже негативно сказалось на развитии ствольной артиллерии, но к началу 1970-х годов САУ-ветеранам Великой Отечественной войны пришли на смену современные артиллерийские комплексы 122-мм 2С1 «Гвоздика», 152,4-мм 2С3 «Акация» и 2С5 «Гиацинт», 203-мм 2С7 «Пион», 240-мм самоходный миномёт 2С4 «Тюльпан», известные также как «Цветочная серия». Дальнейшее развитие привело к созданию самых совершенных советских и российских САУ: авиадесантируемой 120-мм 2С9 «Нона», 152,4-мм 2С19 «Мста-С» и 152,4-мм 2С35 «Коалиция-СВ». Линию развития артиллерийских ЗСУ продолжили комплексы ЗСУ-23-4 «Шилка». Пришедшая на смену «Шилке» 2К22 «Тунгуска» — уже ракетно-артиллерийская ЗСУ.

Несмотря на огромное развитие современного высокоточного ракетного оружия не утратили своего значения самоходные гаубицы. Основные причины развития самоходных артиллерийских установок это:

• артиллерийские снаряды не подверженны помехам и меньше зависят от метеорологических условий;
• невозможность перехвата артиллерийских снарядов средствами ПВО;
• стоимость снаряда значительно меньше ракет;

Благодоря современным радиолокационным и космическим средствам разведки и навигации повышена точность огня ствольной артиллерии. Автоматизированные системы управления способны одновременно наводить на цель десятки орудий, синхронизируя их выстрелы. Современные САУ способны работать в режиме «шквального огня», при котором несколько снарядов, выпущенных по разным траекториям из одного орудия, одновременно поражают цель^[9]

На сегодняшний день на вооружении многих стран мира стоят самоходные артиллерийские установки, как гусеничные, так и колесные самоходные артиллерийские системы.

Некоторые современные САУ

• 2С25 или «Спрут-СД» (Россия) — предназначена для борьбы с танками и другой бронетехникой и живой силой противника в составе подразделений воздушно-десантных войск, морской пехоты и специальных войск;
• 2С31 или «Вена» (Россия) — предназначена для подавления живой силы, артиллерийских и миномётных батарей, ракетных установок, бронированных целей, огневых средств и пунктов управления;
• 2С34 «Хоста» (Россия) — является глубокой модернизацией 2С1 «Гвоздики» с внедрением ряда компонентов 2С31 «Вены», 2С23 «Ноны-СВК», а также «Объекта 118» (ГМЗ) и предназначена для подавления живой силы, артиллерийских и миномётных батарей, ракетных установок, бронированных целей, огневых средств и пунктов управления на расстоянии до 14 км;
• M109A6 «Paladin» (США) — самоходная гаубица в производстве с 1994 года, модернизированая и усовершенствованная модель САУ М109. Стоит на вооружении десятка стран мира;
• XM1203 NLOS-C (США) — первый проект, разработанной в рамках американской программы «Боевые системы будущего» (FCS);
• PzH 2000 (ФРГ) — САУ, разработанная компанией Krauss-Maffei Wegmann, стоит на вооружении ряда стран НАТО;
• CAESAR (Франция) — 155-мм САУ, разработанная и производимая фирмой Nexter на вооружении Франции, Дании, Индонезии, Саудовской Аравии и Таиланда;
• ATMOS 2000 (Израиль) — 155-мм САУ предназначена для уничтожения живой силы, артиллерийских батарей, дзотов, а также для обеспечения проходов в минных полях и полевых заграждениях;
• NORA B-52 (Сербия) — 155-мм самоходная гаубица, создана сербским военными инженерами в 2006 году как новейшая мобильная и скорострельная САУ;
• Sh2 (КНР) — высокомобильная самоходная артиллерийская установка класса самоходных гаубиц, разработана китайской корпорацией «Norinco» для экспорта;
• FH77 BW L52 «Archer» (Швеция) — 155-мм многоцелевая самоходная артиллерийская гаубица, отличительной особенностью является отсутствие необходимости в дополнительных номерах расчёта для её заряжания. Разработана концерном «BAE Systems Bofors».

В массовой культуре

Боевые будни экипажа самоходной артиллерийской установки описаны в книге Виктора Курочкина «На войне как на войне» и в одноимённом фильме.

См. также

Примечания

1. ↑ ^{1 2 3 4 5} Самоходная артиллерийская установка // Советская военная энциклопедия : [в 8 т.] / председ. Гл. ред. комиссии А. А. Гречко [т. 1, 8], Н. В. Огарков [т. 2—7]. — М. : Военное изд-во М-ва обороны СССР, 1976—1980.
2. ↑ Самоходная артиллерийская установка // «Военный энциклопедический словарь».
3. ↑ Раздел 2. «Самоходно-артиллерийские установки (САУ)». // «Танки и танковые войска». / А. X. Бабаджанян. — М.: «Военное издательство Министерства обороны СССР», 1970.
4. ↑ Цамутали А. Н. «Д. А. Милютин и его „Старческие размышления о современном положении военного дела в России“». // «Власть, общество и реформы в России в XIX — начале XX века: исследования, историография, источники». / А. Н. Цамутали. — СПб.: «Нестор-История», 2009. — 396 с.
5. ↑ Латухин А. Н. Самоходная артиллерия // Современная артиллерия / М.. — Военное издательство МО СССР, 1970. — С. 167-186. — 320 с.
6. ↑ Карпенко А. В. Развитие самоходных артиллерийских установок в великую отечественную войну и первые послевоенные годы // Отечественные самоходные артиллерийские и зенитные установки. — Невский бастион, 1996. — Т. 1. — 88 с. — ISBN 5-85875-050-8.
7. ↑ Шмелёв И. П. Бронетехника Германии 1934—1945 гг.: Иллюстрированный справочник. — М.: АСТ, 2003. — 271 с.
8. ↑ Анна Осипова. Последнюю самоходку Уралмаша снимут с постамента через 30 лет — чтобы прочитать послание из 1946-го (неопр.). www.oblgazeta.ru. Дата обращения 8 сентября 2016.
9. ↑ Сытин Л. Е. Самое современное оружие и боевая техника. — М.: АСТ, 2017. — 656 с. — ISBN 978-5-17-090382-5

Ссылки

wikiredia.ru

САУ «Пион». Самоходная артиллерийская установка 2С7 «Пион»: технические характеристики и фото

203-мм самоходная пушка 2С7 (объект 216) относится к оружию артиллерии резерва Верховного Главнокомандования. В армии она получила условное наименование — САУ «Пион». Фото, приведенные в этой статье, наглядно демонстрируют всю мощь данного орудия. Предназначено оно для подавления средств ядерного вооружения и других особо важных объектов, находящихся в тактической глубине (на расстоянии до 47 км).

История создания

Создание САУ «Пион» началось с решения Совета министров Советского Союза от 1967 года. В задании указывалось, что новое оружие должно было разрушать земляные, бетонные и железобетонные укрепления, а также уничтожать дальнобойные артиллерийские установки противника. Кроме того, САУ «Пион» 2С7 проектировалась как «охотник» за тактическими ракетными комплексами и другими средствами доставки ядерных зарядов. Согласно заданию, минимальная дальность поражения должна была составить 25 км.

И вот спустя два года из нескольких предложенных проектов Совет министров выбрал работу конструкторов ленинградского Кировского завода. Установка «Пион» создана на базе танкового шасси Т-64 с открытым рубочным исполнением. Однако в том же году в работу по созданию нового орудия вносятся существенные изменения. Причиной стала презентация конструкторов волгоградского завода «Баррикады», которые представили свой проект самоходной артиллерийской установки в открытом исполнение на базе объекта 429. В итоге Министерство обороны принимает решение об объединении этих разработок, и САУ 203-мм «Пион» пересаживается на новое шасси. Данная артиллерийская установка обладала дальностью стрельбы до 32 км обычными боеприпасами и до 42 км активно-реактивными зарядами. Работы по созданию дальнобойного орудия были в самом разгаре, когда в марте 1971 года ГРАУ утверждает уточненные требования по тактико-техническим характеристикам проектируемой системы. Инженерам предлагалось проработать возможность использования специального выстрела из ЗВБ2 гаубицы Б-4 с тем же калибром. При этом максимальная дальность стрельбы обычными 110-килограммовыми снарядами была задана в 35 км, а минимальная гарантировано безрикошетная – 8,5 км. Наибольшая дистанция ведения огня специальными активно-реактивными боеприпасами должна была составлять 40-43 км. Все эти изменения легли на плечи главного разработчика САУ «Пион» 2С7 – КБ № 3 Кировского завода, руководителем которого являлся Н. С. Попов.

Создание орудия

В то же время инженеры завода «Баррикады» под руководством главного конструктора Г. И. Сергеева разрабатывали артиллерийскую часть установки САУ «Пион». Волгоградцы спроектировали боевую часть по классической схеме, однако с рядом особенностей. Например, интересным решением стал разборной ствол (классической считается моноблочная конструкция). Он состоял из казенника, сводной трубы, муфты, втулки и кожуха. Автором данной конструкции является инженер Обуховского завода А. А. Колокольцев, который разработал ее в семидесятых годах позапрошлого века. Выбор именно такого решения объясняется тем, что артиллерийская боевая техника повышенной мощности (каковой и является «Пион») подвержена весьма быстрому износу нарезной части ствола при стрельбе. В результате моноблоки, которые пришли в негодность, следует направлять для замены на завод, что требует существенных затрат времени. Все это приводит к выводу из строя данной установки на длительное время. Разборные же стволы также подвержены быстрому износу, однако процесс замены вполне осуществим в условиях артиллерийской мастерской, находящейся в прифронтовой зоне, он не требует специфического оборудования и относительно прост.

«Бог войны с ядерным гостинцем»

Именно такое прозвище получила новая артиллерийская установка, когда в 1975 году ее презентовали конструкторы ленинградского завода. Министерство обороны сразу же оценило новую САУ. И после проведения ряда заводских и полевых испытаний экспертная комиссия дало добро на принятие ее на вооружение и запуск в серийное производство. В том же году первые экземпляры поступают в войска. Новым оружием комплектовались артиллерийские бригады особой мощности, а предназначалось оно для подавления и ликвидации артиллерии, средств ядерного поражения, минометов, тяжелой техники, тылов, живой силы противника, пунктов управления войсками. Спустя восемь лет, в 1983 году, установка «Пион» подверглась первой модернизации. Обновленная модель получила условное наименование – «Малка». Индекс ГРАУ остался прежним, только с припиской: «М»-2С7М. Можно с уверенностью утверждать, что советские инженеры своей разработкой опередили время, ведь прошло почти 40 лет со дня выпуска первого «Пиона», однако это не мешает ему оставаться и по сей день самой мощной и востребованной артиллерийской установкой в мире. По официальным данным, с 1975 года было выпущено более 300 единиц этого оружия. После развала Советского Союза многие комплексы оказались за границей, но продолжают исправно служить в армиях стран бывшего СССР. Согласно информации Министерства обороны, по состоянию на 2010 год в армии России числилось 130 единиц САУ «Пион». Чтобы понять, в чем заключается уникальность данного артиллерийского комплекса и почему, несмотря на появление новейших видов дальнобойного оружия, современное вооружение российской армии включает в себя эти боевые машины минувшей эпохи, рассмотрим технические характеристики установки.

Описание конструкции артиллерийского комплекса «Пион»

Как уже говорилось выше, САУ «Пион» выполнена с открытой рубочной частью, то есть по безбашенной схеме. Орудие установки размещено открыто в кормовой части гусеничного шасси. В передней части кузова расположено отделение управления, далее размещен моторно-трансмиссионный отсек, за ним следует отделение расчета и замыкает боевая рубка. Бронированный корпус имеет весьма необычную форму — вынесенная далеко вперед кабина экипажа служит дополнительным противовесом тяжелому орудию. Обслуживанием артиллерийской установки «Пион» занимается команда из четырнадцати человек, из них семь – экипаж САУ. В походном положении экипаж располагается в отсеках расчета и управления, а остальные семь человек находятся в специальном грузовом автомобиле или бронетранспортере.

В кормовой части корпуса смонтирована мощнейшая пушка калибра 203 мм (2А44), масса которой составляет 14,6 тонны. Кроме того что орудие создано разборным, оно имеет дополнительный ряд нововведений. Например, конструктивный отказ от использования дульного тормоза обеспечил дульную волну малого давления в рабочей зоне расчета. Это решение позволило отказаться от дополнительной специальной защиты для обслуживающего расчета. 203-мм пушка оснащена поршневым затвором, работающим по двухтактной схеме. Он открывается и закрывается автоматически благодаря механическому приводу, при этом существует возможность выполнения данной операции в ручном режиме. В САУ «Пион» подача с последующей досылкой снарядов осуществляется при помощи специального цепного механизма заряжания, работающего при любых углах горизонтального и вертикального наведения. Такое конструкторское решение позволило существенно сократить время перезарядки, тем самым увеличило скорострельность комплекса.

Силовой агрегат и шасси САУ

Самая мощная самоходная артиллерийская установка в мире оснащена двенадцатицилиндровым V-образным дизельным силовым агрегатом В-46-1, оснащенным системой турбонаддува. Мощность двигателя составляет 750 л. с. Использование данного силового агрегата позволило 46-тонной самоходке разгоняться до скорости 50 км/ч. Кроме того, для обеспечения автономной работы комплекса в моторно-трансмиссионном отсеке установлен дополнительный дизельный генератор мощностью 24 л. с. С целью повышения унификации механическая трансмиссия с коническим редуктором и бортовыми коробками передач была заимствована у Т-72. Так, самоходная установка имеет механическую планетарную силовую передачу с восемью скоростями и одноступенчатые бортовые с понижающими редукторами.

В ходовой части с обеих сторон кузова установлено по семь опорных катков с подвеской торсионного типа, оснащенной индивидуальными блокирующими гидроамортизаторами. Многие узлы шасси заимствованы у Т-80. По сути, ходовая часть САУ «Пион» являет собой модернизированный вариант шасси танка Т-80, даже ведущие колеса имеют переднее расположение.

Ведение огня

Операции заряжания орудия осуществляются со специального пульта, подача снарядов производится при помощи штатной одноосной ручной тележки. При наведении пушки применяют механические и электрогидравлические приводы. Скорострельность артиллерийского комплекса «Пион» составляет полтора выстрела в минуту. В установке предусмотрены следующие режимы ведения огня: 8 выстрелов за 5 минут; 15 выстрелов за 10 минут; 24 выстрела за 20 минут; 30 выстрелов за 30 минут и 40 выстрелов в течение часа. На стволе в его верхней и нижней частях находятся гидропневматические противооткатные механизмы. Длина отката орудия составляет примерно 1400 мм. Учитывая огромную мощность установки, инженеры предусмотрели специальные направляющие, которые расположены в кормовой части кузова. Они устанавливаются непосредственно перед ведением огня на землю, играют роль вспомогательных опор. Кроме того, для погашения весьма ощутимой силы отдачи в кормовой части кузова установлен сошник бульдозерного типа. Он управляется при помощи гидропривода. Во время ведения огня сошник углубляется в почву на глубину до 700 мм, тем самым обеспечивая самоходной установке отличную устойчивость. Помимо этого, для поглощения силы отката конструкторы предусмотрели систему блокировки гидроамортизаторных узлов подвески главных катков гусеничного шасси, а также опускающиеся направляющие колеса.

Благодаря использованию весьма эффективных противооткатных механизмов ведение огня из орудия может осуществляться в широком диапазоне угла наводки. Так, угол горизонтального сведения составляет 30 градусов, а в вертикальной плоскости — в диапазоне от 0 до 60 градусов.

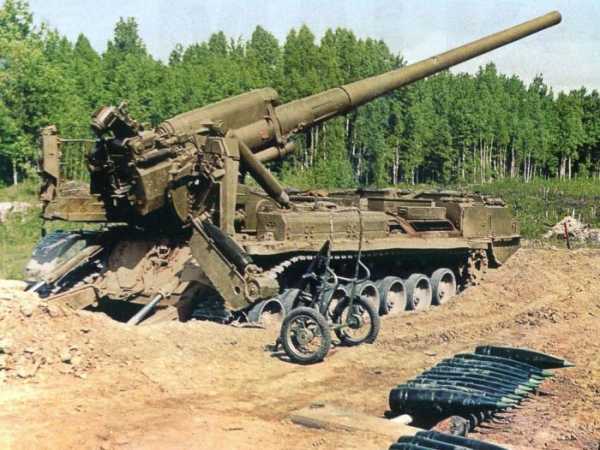

В том случае, когда ведение огня происходит с грунта, расчет может использовать двухколесную тележку, на которую заряды и снаряды укладываются на специальные съемные носилки. Боекомплект артиллерийской установки «Пион» составляет 40 снарядов раздельного заряжания. Четыре из них хранятся в кормовом отсеке и предоставляют собой неприкосновенный запас, а остальные транспортируются на специальном автотранспорте и выкладываются на грунт при подготовке САУ к стрельбе.

Вооружение

Ассортимент боекомплекта «Пиона» весьма разнообразен: 203-мм снаряды ЗВОФ42 и ЗВОФ43, осколочные 30Ф43, активно-реактивные осколочно-фугасные ЗОФ44, ЗВОФ15 и ЗВОФ16 с осколочными зарядами с поражающими элементами 3-0-14. Боевая техника «Пион» оборудована механическим прицелом типа Д-726, коллиматором К-1, панорамой ПГ-1М. Кроме того, предусмотрено дополнительное прицельное устройство типа ОП-4М, используемое при ведении огня прямой наводкой. Для защиты САУ и людей установка укомплектована и личным оружием экипажа: сюда входит и стрелковое вооружение (четыре автомата и сигнальный пистолет), и ручные противотанковые гранатометы РПГ-7, ПЗРК «Стрела-2», а также гранаты Ф-1.

Ядерное вооружение и защита

Артиллерийская самоходка «Пион» способна принимать участие в вооруженных конфликтах с использованием ядерного оружия. Для этого САУ имеет фильтровентиляционную установку, автоматическую противопожарную систему, систему герметизации обитаемых отсеков, способную защитить экипаж и расчет от действия ядерного, бактериологического и химического оружия. Помимо этого, она оснащена аппаратурой для внутренней телефонной связи, радиостанцией и прибором ночного видения. Для нанесения атомного удара противнику САУ «Пион» может использовать специальный боеприпас с ядерным зарядом. Использование таких снарядов представляется возможным только при наличии соответствующего приказа вышестоящего командования. В таком случае боеприпасы к огневой позиции доставляются со специальных складских помещений в составе охраняемого конвоя. Ядерный снаряд предназначен для уничтожения особо крупных объектов инфраструктуры, промышленных объектов, скоплений неприятельских войск и др. Минимальная дальность стрельбы такими боеприпасами составляет 18 км, а максимальная — 30 км.

Самоходная артиллерийская установка 2С7М «Малка»

В 1983 году КБ № 3 Кировского завода провело модернизацию установки «Пион». В результате обновленная модель стала отличаться от своей предшественницы обрезиненными элементами ходовой части, кроме того, шасси стали делать из более высокопрочных материалов. В системе управления комплексом появилась новая аппаратура ведения огня, способная принимать информацию в автоматическом режиме. Кроме того, инженеры усовершенствовали дистанционный механизм заряжания и изменили конструкцию зарядных укладок. Были введены новые заряды и боеприпасы повышенной мощности, а неприкосновенный запас снарядов был увеличен до восьми единиц. В обновленный боекомплект вошли активно-реактивные снаряды. Помимо этого, на САУ «Малка» установили систему регламентированного контроля беспрерывного функционирования с автоматической системой диагностики состояния всех ключевых подсистем артиллерийской установки.

Усовершенствование шасси позволило повысить ресурс мотопробега до десяти тысяч километров. Благодаря модернизации дистанционного устройства заряжания установки, данная процедура стала возможна при любом угле вертикальной наводки. Кроме того, существенно повысилась скорострельность комплекса (в 1,6 раза) – до 2,5 выстрелов в минуту, а время непрерывного ведения огня составило три часа. Вариант управления стрельбой с автоматическим приемом данных позволил получать координаты целей через проводные и радиоканальные средства связи с последующим отображением их на цифровых индикаторах приборов наводчика и командира, при этом система наводки самостоятельно учитывает изменение метеоусловий. В обновленный боекомплект вошли активно-реактивные снаряды, дальность стрельбы которых составила 55 км, а также высокоточные и противотанковые боеприпасы с прямоточными бортовыми воздушно-реактивными двигателями.

Сегодня САУ «Пион» и «Малка» имеют огромный потенциал для дальнейшей модернизации, они способны идти в ногу со временем и использовать в своем арсенале современное вооружение, в том числе и тактическое, и высокоточное оружие.

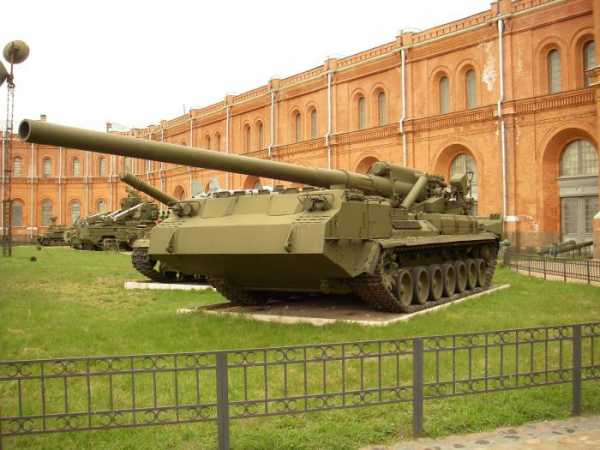

Санкт-Петербург: музей артиллерии

Данное заведение было основано в 1703 году по указу Петра Первого в качестве Цейхгауза – места хранения курьезных и достопамятных артиллерийских орудий. Сюда со всей страны свозились наиболее ценные и интересные экземпляры. Позже в экспозицию стали добавлять и другие виды вооружения, знамен, униформы, в том числе и трофейных. Позже, во времена Елизаветы Петровны, этот музей артиллерии был переименован в Достопамятный зал, и его разместили на Литейном дворе. И только с 1869 года это заведение начало активно жить и развиваться. В этом году музей артиллерии получает в свое распоряжение часть здания Кронверка, здесь размещаются военно-исторические коллекции. Во времена Советского Союза, в 1963 году, заведение принимает фонды Центрального исторического военно-инженерного музея, а спустя два года в его состав входит Военный музей связи.

Посетителям предлагается ознакомиться с редчайшими коллекциями мирового вооружения из 55 стран мира, начиная с четырнадцатого века и до наших дней. Здесь можно увидеть среди экспонатов личное оружие членов императорской фамилии, выдающихся полководцев, уникальные документы, боевые награды, военное обмундирование, макеты фортификационных сооружений и крепостей и многое другое. Отдельной экспозицией представлена русская артиллерия, включая и экспериментальные образцы орудий Шувалова, Нартова и других.

Военно-исторический музей артиллерии, инженерных войск и войск связи обладает одним из крупнейших в нашей стране собраний оружия западноевропейских стран XV-XVII веков. В 2006 заведение открыло новую экспозицию, посвященную истории военного дела эпохи Средневековья, Возрождения, а также раннего Нового времени. Музей артиллерии с удовольствием посещают как взрослые, так и дети, здесь во внутреннем дворе Кронверка представлены современные виды вооружения российской армии, такие как межконтинентальный стратегический ракетный комплекс подвижного грунтового базирования «Тополь» РС-12М и многие другие. Гости могут не только посмотреть, но и потрогать их руками, сфотографироваться рядом с такими гигантами, служащими гарантом безопасности нашей страны от внешнего вторжения. Ведь большинство школьников имеют поверхностное знакомство с такими видами вооружения, как САУ, танк, БТР, артиллерийское орудие, которое они получают из компьютерных игр и телевизионных фильмов. Увидев же их воочию, почувствовав мощь их брони и орудий, они навсегда проникнутся уважением не только к профессии военных, но и к конструкторам, которые создали эти чудесные машины. Детям и взрослым будет интересно посетить и фестивали военно-исторической реконструкции, и показательные выступления членов Клуба исторического фехтования «Силуэт», которые регулярно проводятся на территории музея. Так что незабываемые впечатления посетителям музея гарантированы!
