К одним из самых известных и распространенных образцов крупнокалиберного снайперского оружия относят 12,7-мм винтовку Barret M82 производства американской компании Barrett Firearms Manufacturing. Данная американская самозарядная снайперская винтовка находится сегодня на вооружении армии США и огромного количества других государств (счет идет на десятки), а сама компания Barrett Firearms Manufacturing справедливо считается законодателем мод в данном сегменте огнестрельного оружия.
Оригинальный вариант Barret M82
Вдохновленный своей идеей он несколько дней трудился над чертежами будущего оружия. Данные чертежи долгое время не хотели рассматривать ни на одном из промышленных предприятий, куда он обращался. Везде ему вежливо отказывали в изготовлении прототипа, намекая на то, что если бы это была действительно стоящая идея, ее бы давно уже кто-то осуществил. Но Ронни Баррет был не из тех, кто просто так сдается. В городе Смирна он нашел своего единомышленника – местного машиниста поезда и по совместительству умельца-фаната Боба Митчелла, который серьезно выслушал молодого изобретателя, познакомился с его чертежами и согласился оказать посильную помощь в реализации его идеи. Далее история перемещается в гараж, где зародились многие американские миллиардные проекты, покорившие затем весь мир. В свободное от основной работы время энтузиасты проводили в гараже Баррета, где установили многофункциональный токарный станок. Позднее к работам присоединился коллега Баррета по фотоателье Гарри Уотсон. Уже тогда они назвали свое совместное предприятие Barrett Firearms Manufacturing.
Первый серьезный заказ на 100 крупнокалиберных снайперских винтовок Barret M82A1 пришелся на 1989 год, их приобрели сухопутные войска Швеции. Но настоящий успех к Баррету и его партнерам пришел в 1990 году, когда значительное количество винтовок было приобретено американскими вооруженными силами, которые готовились к войне в Персидском заливе. Сначала 125 винтовок закупил Корпус морской пехоты США, а затем последовали заказы от армии и ВВС. С этими антиматериальными винтовками американские солдаты принимали участие в боях в Кувейте и Ираке во время операций «Буря в пустыне» и «Щит пустыни». После этого винтовка Barret M82A1 начала свой триумфальный поход по всему миру.

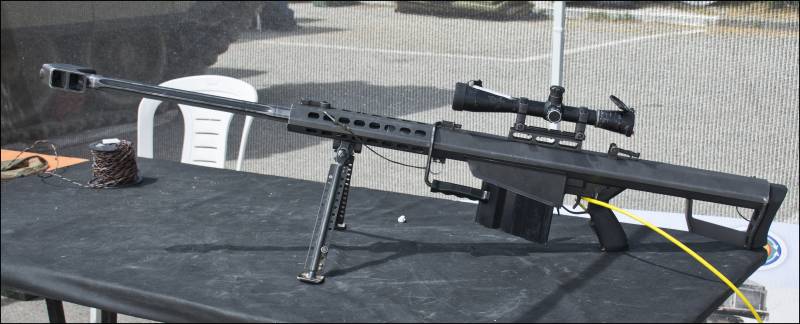

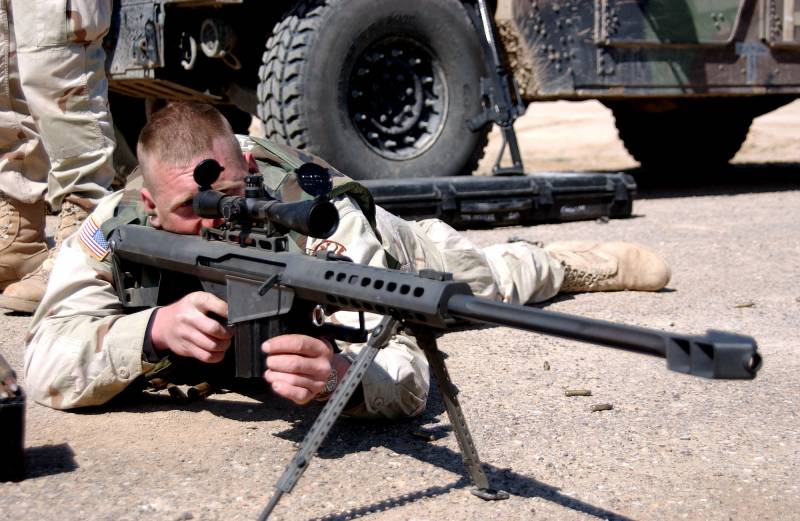

Barret M82A1
Подобное оружие неслучайно называют антиматериальным. Использовав для своей винтовки патрон 12,7х99 мм, Баррет добился того, что ее можно было использовать для повреждения или вывода из строя небронированной и легкобронированной техники противника (грузовые автомобили и джипы, БМП, БТР), вертолетов и самолетов на незащищенных стоянках, антенн и оборудования РЛС, а большая эффективная дальность стрельбы – до 1800 метров, позволяет использовать такую винтовку, как антиснайперское оружие.

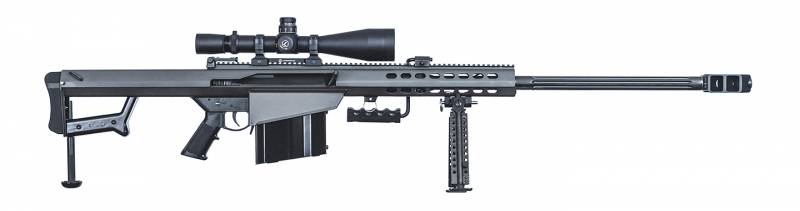

Barret M82A1 – это самозарядная снайперская винтовка с коротким ходом ствола. Затвор винтовки поворотом запирает ствол на три боевых упора. В момент выстрела ствол откатывается назад на небольшое расстояние (всего около 2,5 см), после чего штифт на затворе начинает взаимодействовать с фигурным вырезом в затворной раме винтовки, заставляя затвор повернуться и отпереть ствол. Ствол наезжает на рычаг-ускоритель, который передает энергию отката ствола затворной раме снайперской винтовки, вызывая открытие затвора. Затем ствол останавливается, а экстрактор затвора извлекает и отбрасывает стрелянную гильзу. В переднее положение ствол возвращается под действием собственной возвратной пружины. В свою очередь затвор винтовки, под действием собственной возвратной пружины, приводится в крайнее переднее положение, по пути происходит досылание нового патрона в патронник из коробчатого магазина, рассчитанного на 10 патронов, а затем запирает ствол. Ударник снайперской винтовки взводится постановкой на шептало при движении затвора вперед, Barret M82A1 готова к следующему выстрелу.
Ствольная коробка крупнокалиберной снайперской винтовки Barret M82A1 состоит из двух частей, которые производятся методом штамповки из листовой стали, а их части соединяются между собой штифтами. Ствол холоднокованый, он оснащается массивным дульным тормозом двухкамерной конструкции, который поглощает примерно 30 процентов отдачи при выстреле. Так как винтовка использует достаточно мощный патрон 50-го калибра, Баррет уделил большое внимание вопросу снижения отдачи. При разработке оружия он перепробовал множество разновидностей дульного тормоза-компенсатора, пытаясь найти своеобразную золотую середину между уменьшением энергии отдачи и сохранением хорошей баллистики пули. В результате он остановился на дульном тормозе-компенсаторе характерной стреловидной формы, который стал своеобразной визитной карточкой снайперских винтовок Barret.
Казенная часть ствола снайперской винтовки заключена в стальной кожух с отверстиями, которые используются для охлаждения и снижают вес оружия. На стволе имеются специальные продольные желобки, которые служат для лучшего теплоотвода и также снижают массу винтовки, которая для модели Barret M82A1 не превышает 14-14,8 кг – в зависимости от используемого ствола (возможно применение двух стволов разной длины). Крупнокалиберные снайперские винтовки Barret M82A1 могут использоваться как со стандартными механическими кольцевыми и телескопическими, так и со съемными оптическими прицелами. Американские военные предпочитают использовать данную винтовку с оптическим прицелом Leupold Mark 4. Позднее на винтовках M82A1M появилась планка Пикатинни, которая позволяет использовать широкую номенклатуру представленных на рынке снайперских прицелов всех типов. Каждая снайперская винтовка обязательно оснащается ручкой для переноски и двуногой сошкой, которая подобна той, что встречается на пулемете M60. Приклад винтовки оснащен резиновым затыльником. На винтовке есть крепление, которое позволяет установить ее на специальный станок-треногу М3 или М122, помимо этого предусмотрена возможность установки оружия на БТР или джип с использованием специальной амортизирующей люльки компании Barrett. На винтовку может быть установлен ремень для переноски, но бойцы предпочитают его не использовать. Снайперская винтовка поставляется с двумя вариантами чехлов: жестким и мягким.
Спусковой механизм винтовки нерегулируемый, пистолетная рукоять производится из качественного ударопрочного пластика, магазин съемный коробчатой формы рассчитан на 10 патронов. Его защелка расположена между магазином и спусковой скобой. Флажок предохранителя снайперской винтовки M82A1 расположен на основании спусковой скобы с левой стороны. В положении «огонь» он поднят вертикально, для блокировки стрельбы его нужно опустить в горизонтальное положение.
Точность стрельбы для снайперской винтовки Barret M82A1 составляет около 1,5-2 МОА (угловых минут) при использовании боеприпасов матч-класса. На расстоянии 500 метров отклонение пули от точки прицеливания не превышает 20-30 см. Данное значение трудно назвать идеальным для снайперского оружия, но не стоит забывать о том, что M82 создавалась как антиматериальная снайперская винтовка для борьбы с различной техникой противника. При этом M82A1 – самозарядная крупнокалиберная снайперская винтовка, что также накладывает свой отпечаток на точность оружия. В этом плане ей тяжело конкурировать со снайперскими винтовками с ручным перезаряжанием и продольно-скользящим поворотным затвором. К примеру, у американской снайперской винтовки CheyTac M200 того же калибра, что и Barret M82A1, но с продольно-скользящим затвором, точность составляет уже 1 угловую минуту (отклонение пули от точки прицеливания на дистанции 500 метров не превышает 14,5 см). Тактико-технические характеристики Barret M82A1:
Калибр – 12,7 мм.
Патрон – 12,7 × 99 мм НАТО (.50BMG).
Длина ствола – 508 мм/737 мм
Общая длина – 1220/1450 мм.
Масса – 14/14,8 кг.
Эффективная дальность стрельбы – 1800 м.
Емкость магазина – 10 патронов.
Источники информации:
http://sniper-weapon.ru/ssha/324-krupnokalibernaya-snajperskaya-vintovka-barrett-m82a1-m107a1
http://podpricelom.com/ognestrelnoe-oruzhie/nareznoe/barrett-firearms-m82.html
https://barrett.net
Материалы из открытых источников
В годы Второй мировой несколько стран имели на вооружении крупнокалиберные винтовки, которые применялись для борьбы с легкобронированной техникой, живой силой за укрытиями. Британцы использовали 13,97-мм противотанковое ружье Бойса, в СССР применялись мощные 14,5-мм противотанковые ружья Дегтярева и Симонова. А японцы и финны и вовсе использовали, фактически, переносные пушки Тип-97 и Лахти Л-39 калибра 20 мм.
Советские бойцы с ПТРДЗатем наступило затишье. И только в 1980-х начался ренессанс крупнокалиберных винтовок калибра 14,5 мм и выше. Задача стрелков с таким оружием не примитивный отстрел одиночных бойцов противника, а вывод из строя техники и оборудования. На западе крупнокалиберные винтовки называют «антиматериальными». Не все из них можно назвать снайперскими из-за недостаточной для снайперского оружия точности и кучности.
На данный момент калибр серийных «антиматериальных» винтовок может составлять 14,5, 20, и 23 миллиметров. А география производителей простирается от стран СНГ и Ближнего Востока до Европы и Северной Америки.

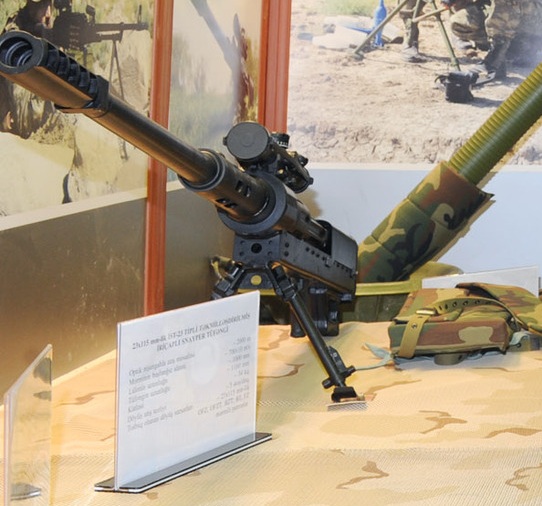

В азербайджанской IST «Истиглал», представленной в 2008 году, используется советский патрон 14,5х114 мм (вторая цифра общепринято означает высоту гильзы, а не патрона в целом), созданный еще в годы ВОВ для противотанковых ружей ПТРД и ПТРС. С тех пор он снискал заслуженную славу и «воюет» по всему миру. В «Истиглал» применено ручное перезаряжание скользящим затвором в сочетании с подвижным стволом с откатным механизмом для уменьшения отдачи. Энергию отката ствола можно было бы использовать для перезарядки, но такая схема негативно влияет на точность.
Питание осуществляется из из коробчатого магазина на 5 патронов. Масса винтовки составляет 30 килограммов, а максимальная дальность стрельбы – 3000 метров.
Также существует 20-мм вариант с магазином на 3 патрона (или уже снаряда?). Но даже этого азербайджанским военным и оружейникам показалось мало! В 2013 году был показан 23-мм вариант с патроном 23х115.
«Истиглал» стоит на вооружении армий Азербайджана, Иордании, Пакистана и Турции.
Помимо «Истиглала», в 2016 году Азербайджан продемонстрировал 14,5-мм снайперскую винтовку NSТ с магазином на 5 патронов массой 19 килограммов и с прицельной дальностью 1600 метров.
Грузинская ПДШП-2, представленная в 2013 году, также имеет калибр 14,5 мм и создана на базе ПДШП калибром 12,7 мм. Интересно, что аббревиатура, по некоторым слухам, означает «Путинис Дедас Шевеци Пирши». Имеет компоновочную схему «буллпап» (магазин позади спускового крючка) и является однозарядной. Перезаряжание ручное со скользящим затвором. Больше ничего конкретного о ней сказать нельзя.

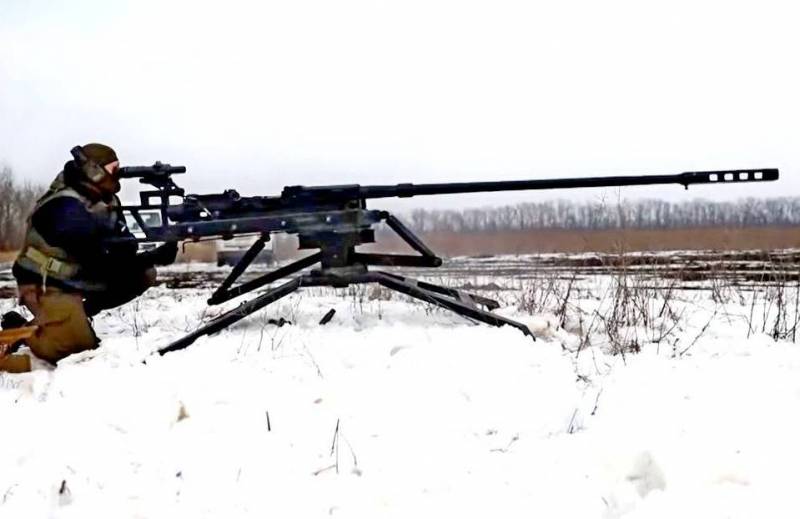

Что касается украинской кустарной поделки и донецкого «Сепаратиста», то в их отношении конкретики ещё меньше. Кроме того, что они представляют собой тело 23-мм пушки ЗУ-23-2 на треножном станке, переделанное под одиночную стрельбу с сохранением баллистики, принципа работы автоматики. О высокой точности, касаемо таких «винтовок», речь не идет.

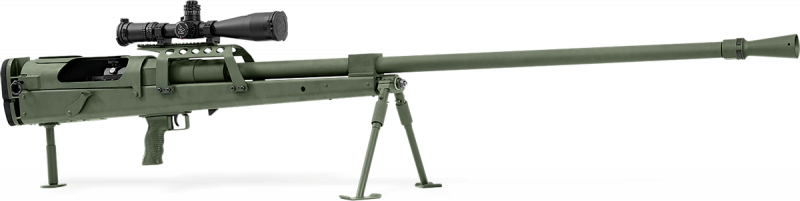

Но есть у Украины и промышленный образец однозарядной 14,5-мм винтовки «Снайпекс» 14,5 фирмы XADO с продольно-скользящим поворотным затвором. Да, того самого производителя моторных масел и смазочных материалов с рекламным слоганом «XADO – это надо!». Теперь, видимо, нужнее крупнокалиберные винтовки. Винтовка имеет массу 30 килограммов, а прицельную дальность, по заверениям производителя, аж 5000(!) метров. Но понятно, что тут цифра завышена.

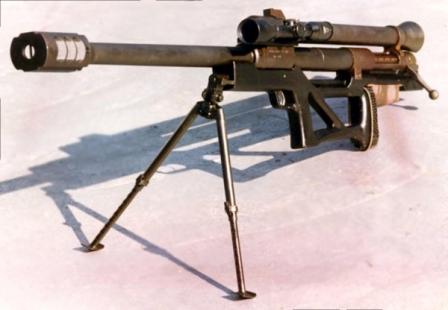

Хорватам 20-мм винтовка понадобилась для вполне конкретной задачи: пробитие бронирования инфракрасного прицела танка Т-84 в ходе конфликта с Сербией. А также поражение других защищенных целей, разумеется. И в 1994 году фирмой RH-Alan была сконструирована 20-мм винтовка RT-20. RT означает «rucni top» – ручная пушка, а 20 – калибр в миллиметрах. В качестве патрона применяется мощный снаряд 20х110 мм для авиапушек «Хиспано», история которых восходит еще к 30-м годам ХХ века. В ходе испытаний выяснилось, что сила отдачи от него в 4 раза больше, чем от 12,7-мм патрона.
Это потребовало продуманной системы гашения отдачи. Кроме дульного тормоза, в стволе находится ряд отверстий, из которых пороховые газы попадают в трубу над стволом, и реактивный момент компенсирует отдачу. Такая схема схожа с применяемой в безоткатных орудиях и была впервые использована в серийном стрелковом оружии. Из-за этого тыльная часть кладется на плечо, а не упирается в него. Но, вместе с тем, есть и плечевой упор, расположенный под телом винтовки.
Несмотря на больший калибр, чем у азербайджанского «Истиглала», последние модификации RT-20 легче на треть – 19,2 килограмма против 30, что можно считать неплохим успехом хорватских оружейников. Перезаряжание ручное, прдольно-скользящим затвором, питание осуществляется по одному снаряду, досылаемому вручную. Винтовка имеет компоновку «буллпап», и по этой причине затвор расположен позади головы стрелка, что заставляет после каждого выстрела отвлекаться от прицеливания и проделывать не самые удобные движения рукой. Снаряды могут быть бронебойными, зажигательными и осколочно-фугасными, что дает возможность подбирать наиболее подходящий боеприпас для каждой цели. Эффективная дальность стрельбы составляет 1800 метров.

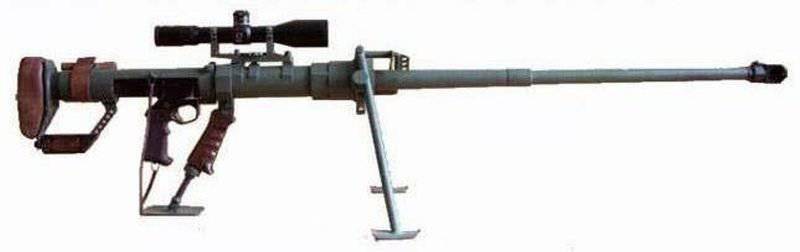

В Венгрии же решили, что для собственной армии хватит калибра 14,5 мм. И в начале 90-х венгерские оружейники создали 14,5-мм винтовку «Гепард» М3. Это представитель семейства 12,7- и 14,5-мм крупнокалиберных винтовок «Гепард»6. По сути, М3 представляет собой перестволенную с 12,7 на 14,5 мм винтовку М2. Все винтовки семейства имеют общую схему перезаряжания с длинным ходом ствола и продольно-скользящим затвором. Для уменьшения длины применена компоновочная схема «буллпап». М3 снаряжается коробчатым магазином на 5 патронов или барабаном аж на 10. Вес винтовки составляет 21 килограмм, прицельная дальность стрельбы – 1000 метров Развитием М3 является М6 с некоторыми усиленными деталями и измененным креплением для прицела.
Посмотрев на успех соседей по Европе, что-то такое захотела и Финляндия. Но к 20-мм винтовке финны пришли не сразу, несмотря на то, что имели, как помнит читатель, опыт конструирования оных. Как у некоторых других производителей, линейка финских крупнокалиберных винтовок началась с калибра 12,7 мм, причем для двух типов патронов: западного 12,7х99 и советско-российского 12,7х108. «Первой ласточкой» стала показанная в 1997 году однозарядная «Хелениус» APH RK-97. Винтовка интересна способом запирания затвора с помощью вертикального подвижного клина, чем напоминает немецкое противотанковое ружье PzB-39 времен Второй мировой. В остальном же это обычная крупнокалиберная снайперская винтовка.
Но, как известно, если начал конструировать крупнокалиберные винтовки, то нужно идти до конца. Не то, что бы калибр 20 миллиметров необходим, но, рано или поздно, все добираются до этой дряни. Вот и финны не смогли удержаться от соблазна и создали на базе ARK-97 сразу две 20-мм винтовки: однозарядную «Хелениус» APH RK-99 Мк2 и магазинную «Хелениус» APH RK-20. Необычен выбор примененного снаряда. Пожалуй, единственные среди одноклассников, финские винтовки сконструированы под советский снаряд 20х99 от авиапушки ШВАК.
Существует также вариант под уже известный снаряд 20х110 общим весом 26 килограмм. Вариант с советским снарядом легче: 22,6 килограмма. Прицельная дальность стрельбы достигает 1500-1600 метров. Форма приклада позволяет установить винтовку так, чтобы ось канала ствола располагалась на одном уровне, или немного ниже, с плечом стрелка. Это позволяет сократить подскок ствола при выстреле и более надежно установить оружие.

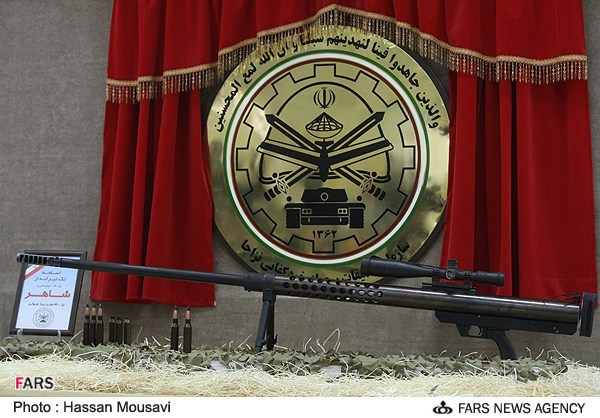

На Ближнем Востоке «законодателем мод» в классе крупнокалиберных винтовок выступает Иран. Местный ВПК разработал сразу пять таких оружейных систем в калибрах 14,5, 20 и 23 мм. Первой национальной разработкой стала представленная в 2012 году 14,5-мм однозарядная «Шахер». Это простое в производстве оружие, детали для которого можно выточить на обычном токарном станке, а что нельзя – сделать с помощью молотка и пары крепких слов. Неизбежно всплывает вопрос надежности и точности, но иранским военным, видимо, важнее дешевизна изготовления. Впрочем, винтовка выглядела недоведенной и «сырой», вполне возможно, что качество изготовления было улучшено. Что точно изменилось – на одной из выставок показали версию с магазином.
Окно выброса гильзы (оно же приемное окно для патрона) расположено позади спускового крючка, поэтому «Шахер» можно отнести к винтовкам со схемой «буллпап». Интересной особенностью можно назвать сочетание «однозарядности», автоматики на основе длинного хода отката ствола и ручного запирания затвора. В этом винтовка повторяет советское ПТРД. Подвижный ствол, к слову, тоже негативно влияет на точность, поэтому «Шахер» уместнее отнести к «антиматериальным» винтовкам. Вес составляет 22 килограмма, эффективная дальность стрельбы, по данным иранцев, 3000 метров. Но это весьма сомнительно.

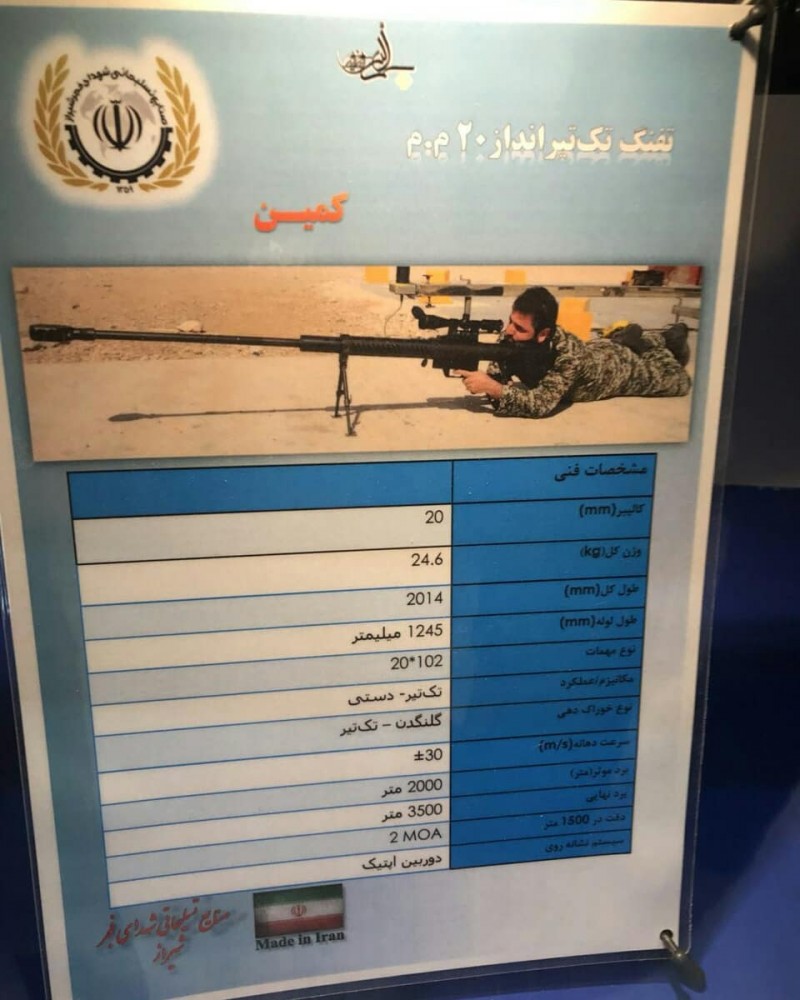

О 20-мм винтовках «Тактаб» и «Камин» почти ничего не известно. Какая-то информация есть лишь о «Камине». Так, вес составляет 24,6 килограмма, прицельная дальность 2000 метров. Судя по фото, винтовка однозарядная с ручным заряжанием. Примечательно, что для 20-мм винтовок иранцы выбрали патрон 20х102 от американской авиапушки «Вулкан». Видимо, свою роль сыграла закупка «Фантомов» и «Томкэтов» в бытность шахского режима и ориентированность местной снарядной отрасли на этот тип боеприпасов.
Экзотично выглядит 20-мм «Араш». Вместо традиционных сошек или треноги, эта винтовка водружена на упор высотой почти в человеческий рост, из-за чего стрелок с ней напоминает аркебузира из XVI века. Необычно и назначение «Араша». Она позиционируется как зенитная «противовертолетная» винтовка. Этакий ПЗРК для бедных и оружие последней надежды. Пятизарядный магазин способствует более-менее адекватному темпу стрельбы, а вот ручное перезаряжание – нет.
Но венцом творения выступает 23-мм «Бахер» – 62-килограммовый монстр на треноге с расчетом из трех человек, который уместнее отнести к пушкам. Но если есть спусковой крючок, то формально это винтовка. Немного странным кажется выбор в пользу ручного запирания скользящим затвором. Почему бы было не облегчить работу стрелку?

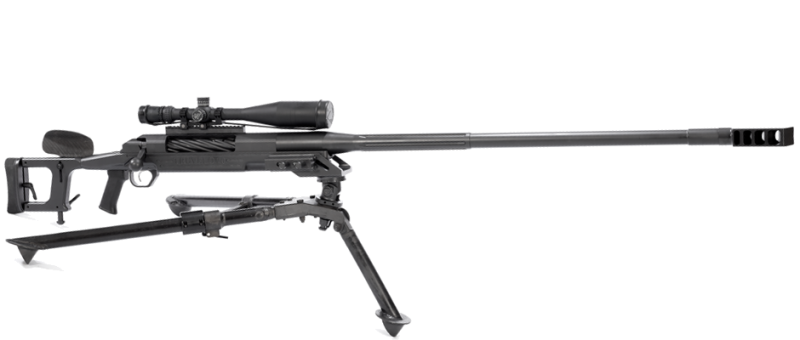

ВПК Южноафриканской Республики всегда отличался самобытностью. Не обошел «национальный колорит» стороной и стрелковое оружие. В ЮАР винтовки в калибрах 14,5 и 20 мм выпускают две фирмы: «Трувело Армори» и «Денел».
Винтовки от «Трувело» характеризуются высоким качеством исполнения и классической компоновкой с ручным перезаряжанием с продольно-скользящим поворотным затвором и неподвижным стволом. 20-мм винтовки «Трувело» серий SR и CMS выпускаются под три типа патронов: 20х82 времен Второй мировой для германских зенитных и авиационных пушек, уже знакомый 20х110 и совсем новый 20х42. Также выпускается модель серии CMS под советский патрон 14,5х114 мм.
Модель для патрона 20х110 является однозарядной и ее легко отличить по отсутствию магазина. Остальные комплектуются коробчатым магазином на 5 патронов. Из стройного ряда длинноствольных винтовок выделяется «Трувело» CMS 20х42 под патрон 20х42. Целью её разработки было уменьшение веса и габаритов оружия при сохранении боевых характеристик. «Трувело» не отличаются высокой кучностью, но ее достаточно для борьбы с техникой противника. Весят винтовки от 22 до 26 килограммов, дальность стрельбы достигает 2500 метров.
В винтовках «Мекем» NTW-20, принятых на вооружении армии ЮАР в 1998 году, использован другой подход. В частности, приемное окно для патрона или магазина расположено над спусковым крючком, а ствольная коробка играет роль приклада. И если в «Трувело» отдача гасится только дульным тормозом, то в «Мекем» дополнительно задействован откат ствола, как в артиллерийских системах, а также амортизирующая накладка на тыльной стороне ствольной коробки. Выброс стреляной гильзы производится вручную посредством открывания затвора.
Винтовки выпускаются под три типа патронов: 14,5х114, 20х82 и 20х110 мм. Интересной особенностью версий «Мекемов» под 14,5 и 20х82 является взаимозаменяемость стволов и возможность за несколько минут сменить калибр, причем без всяких дополнительных инструментов. А вот с версией для 20х110 такой номер не пройдет: переделать её под 14,5 или 20х82 не получится. Все модели комплектуются магазинами на три патрона, который присоединяется с левой стороны. Также патроны можно закладывать по одному. Эффективная дальность стрельбы составляет 1500 метров, вес 26 килограммов.
Только краткого упоминания заслуживает индийская «Видхвансак». Но, тем не менее, ней связана интересная история. В 1995 году «Денел» попыталась подписать контракт с Индией на поставку своей продукции. Но скоро была обвинена в даче взяток для «правильного» выбора. Южноафриканцы ушли, но несколько винтовок остались. И когда в 2005 году фирма «Орднанс Фэктори Тиручираппалли» показала первый образец «Видхвансака», он оказался уж ОЧЕНЬ похож на… NTW-20.
В 2006 году начались испытания, а уже в 2007 стартовал серийный выпуск. Технически индийская винтовка повторяет прародителя из ЮАР, однако есть отличие в калибрах. Добавлен вариант под советский патрон 12,7х108, но отсутствует под 20х110. Таким образом, линейка оружия состоит из трех образцов под 12,7х108, 14,5х114 и 20х82 мм. Во взаимозаменяемости индийцы пошли дальше оригинала. Все три версии можно «перестволить» на любой из двух других калибров.
«Зенитная винтовка» есть не только у Ирана. Более того, иранцы не первые на этом поприще. Пионером была Куба. В первой половине 1980-х на предприятии «Унион де ла Индустриес Милитарес» разработали 14,5-мм винтовку «Мамби». Причина её создания понятна. Куба далеко не богатая страна, и насытить армию ПЗРК и ПТРК возможности не имела и, наверное, не имеет. Вооружить бойца крупнокалиберной винтовкой куда проще
Для удобства использования «Мамби» создана по схеме «буллпап» и во время стрельбы лежит на плече стрелка, тем самым делая комфортной ее длину. При такой компоновке было бы весьма неудобно проводить манипуляции с затвором, поэтому винтовка имеет полуавтоматический принцип работы. Магазин емкостью 5 (по другим данным 10) патронов вставляется сверху. Прицельная дальность стрельбы составляет 1500 метров.

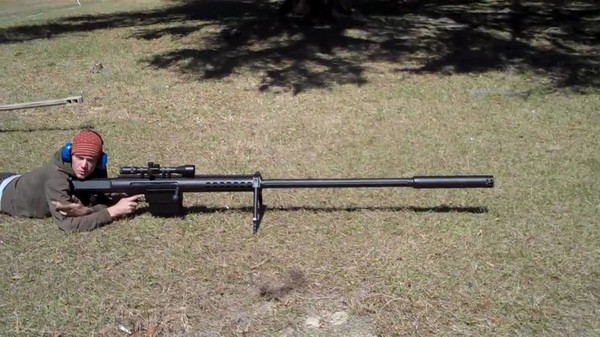

В Соединенных Штатах всегда любили «большие пушки». Фирма «Анзио Айронворкс» занимается выпуском крупнокалиберных снайперских винтовок под патроны 12,7х99 и 20х102 мм. Модель под 20-мм патрон выпускаются в двух вариантах: однозарядная «Тэйк-Даун Райфл» и «Маг-Фед 20 ММ Райфл» с магазином на три патрона. Магазинный вариант также может адаптироваться под советский патрон 14,5х20 мм. Для винтовок «Анзио» разработаны новые типы боеприпасов. Например, ломающийся бронебойный снаряд FAP. Патрон PELE с вольфрамовым сердечником для пробивания с повышенным заброневым действием отлично подходит для поражения личного состава перевозимого в легкой бронетехнике.
Процесс перезаряжания полностью ручной, посредством скользящего поворотного затвора. Вес однозарядной модели составляет 17,2 килограмма. Данных о весе магазинной найти не удалось, но он явно приближается к 20 килограммам. Эффективная дальность стрельбы – 2730 метров.
В России максимальный калибр стрелкового оружия составляет 12,7 мм, но в Центральном конструкторском исследовательском бюро спортивно-охотничьего оружия ведётся конструирование 14,5- и 23-мм винтовок. Для 14,5-мм винтовки предполагается использовать гильзу от 23-мм снаряда. При этом отдача, как утверждают разработчики, окажется даже менее ощутимой, чем у 12,7-мм ОСВ-96. 23-мм винтовка будет стрелять патронами с гильзой от снаряда 30х165 мм или же со штатной 23х115. Изделие будет иметь длину около 2 метров, а также немалый вес, так как необходимо компенсировать отдачу 23-миллиметрового боеприпаса.
Парням с такой «пушкой» лучше не попадаться на глаза, ведь встреча с ними может стать последней. Впрочем, ты их даже не увидишь.
Специально для КОНТа статья дополнена изображениями. Статья является собственностью проекта Мировая Политика! Ссылка обязательна!
Любишь геополитику, военное дело, историю? Тогда заходи в наш блог и группу Мировая Политика, читай эту статью и множество других интересных материалов и новостей!

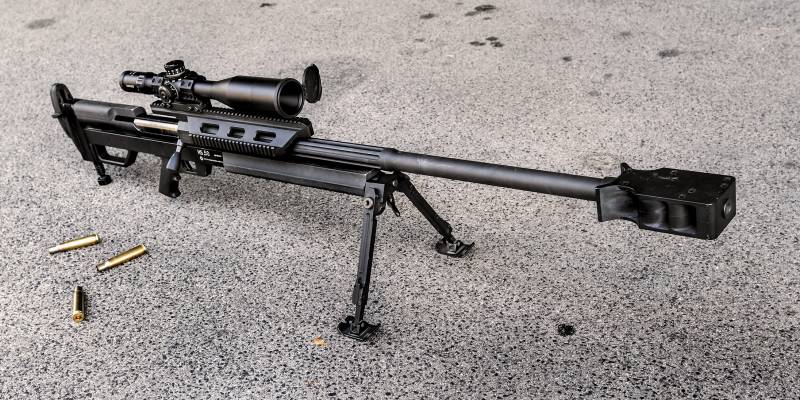

Винтовке Steyr HS .50 предшествовала сравнительно неудачная антиматериальная винтовка Steyr IWS 2000/AMR 5075, которая при этом была достаточно инновационной. Данная винтовка стреляла новыми, однако нестандартными подкалиберными боеприпасами – 15,2х169 мм. Неудача заставила австрийскую компанию из города Штайр задуматься над реваншем. И этот реванш удался. Более простая, но при этом необычайно точная снайперская винтовка Steyr HS .50, сконструированная Хайнрихом Фортмайером, и ее последующие модификации пошли в производство и уже на протяжении более чем 10 лет востребованы на рынке и активно продаются на экспорт.
При этом винтовка была создана не в Австрии, она имеет немецкие корни. В 1999 году немецкий конструктор Хайнрих Фортмайер из маленького города Дельбрюк, расположенного в Северной Рейн-Вестфалии, решил заняться созданием крупнокалиберной однозарядной винтовки собственной конструкции и даже основал компанию Heinrich Fortmeier. Уже затем Фортмайеру удалось заинтересовать своим изделием специалистов крупной австрийской компании Steyr-Mannlicher и уже в 2002 году по их заказу он собрал винтовку Fortmeier M2002, которая была показана на выставке в Лас-Вегасе. Именно она затем и превратится в Steyr HS .50. Первые снайперские винтовки HS .50 Хайнрих Фортмайер выпускал самостоятельно, но затем австрийская компания наладила их серийное производство на предприятии в городе Штайр.
Любопытным представляется то, что после завершения разработки компания Steyr-Mannlicher разрешила Фортмайеру производить снайперскую винтовку HS .50 под собственным именем. Но, справедливости ради, стоит отметить, что выпускаемые в Австрии и Германии винтовки имеют некоторые отличия: если в Steyr HS .50 используются ствол собственного производства, то у немецких винтовок используются стволы фирмы Lothar Walther. При этом у винтовок есть и ряд иных менее значительных различий.
Впервые крупнокалиберная снайперская винтовка Steyr HS .50 была представлена широкой общественности в феврале 2004 года на крупной оружейной выставке ShotShow-2004, данная выставка ежегодно проходит в Лас-Вегасе. Винтовка является традиционным образцом антиматериального оружия, которое предназначено для поражения и выведения из строя небронированной и легкобронированной техники противника (БТР, БМП, бронемашины), самолетов и боевых вертолетов на стоянках, ракетных установок и РЛС противника. Также может эффективно использоваться для поражения живой силы противника в индивидуальных средствах защиты и за укрытиями, а также для антиснайперской борьбы.
Снайперская винтовка Steyr HS .50 в полной мере отвечает всем основным требованиям современного ведения боевых действий и благодаря отличному качеству изготовления, максимальной простоте конструкции и высокой точности обладает высоким спросом на международном рынке стрелкового оружия. Данная винтовка состоит на вооружении армейских и полицейских специальных подразделений 11 стран мира и входит в пятерку самых точных крупнокалиберных винтовок на планете.
Сегодня также существуют варианты винтовки Steyr HS .50 под крупнокалиберный патрон собственной австрийской разработки .460 Steyr (11,6х90 мм), который был создан на базе натовского патрона 12,7х99 мм. Он является достаточно перспективным для дальнобойного снайперского оружия, так как при сохранении большой эффективной дальности стрельбы обладает меньшим импульсом отдачи, чем патроны калибра 12,7-мм. При этом его пуля легче и обладает большей начальной скоростью, а также лучшими баллистическими показателями. Также на рынке сегодня представлена крупнокалиберная снайперская винтовка Steyr HS .50 M1. Основной особенностью данной модели является наличие коробчатого магазина на пять патронов, который вставляется в расположенный горизонтально с левой стороны винтовки приемник. Тогда как оригинальная версия винтовки Steyr HS .50 является однозарядной.
Конструкция снайперской винтовки является модульной, что позволяет достаточно быстро в случае необходимости заменить ствол и обеспечить переход с патрона .50BMG на .460 Steyr. Ствол винтовки изготавливается методом холодной ковки, при которой обеспечивается высокая соосность внутренних диаметров канала по нарезам и полям, что, в свою очередь, является одной из причин обеспечения высокой кучности и точности стрельб из данной винтовки. Этот же метод производства обеспечивает другое преимущество – высокую износостойкость ствола, так как сталь при таком методе производства значительно уплотняется. Ствол винтовки для лучшего охлаждения оснащен продольными ребрами жесткости. Он ввинчивается в стальной казенник с граненным корпусом и закрепляется на ложе, сам ствол Steyr HS .50 выполнен плавающим и свободно вывешен относительно ложа снайперской винтовки.
Механические прицельные приспособления на винтовке отсутствуют, но сверху к казеннику крепится стандартная планка типа Пикатинни длиной 270 мм, которая позволяет устанавливать различные прицельные приспособления. Для уменьшения отдачи при выстреле на задней части приклада установлена резиновая накладка – амортизатор. Также для снижения отдачи на стволе снайперской винтовки имеется дульный щелевой тормоз-компенсатор достаточно массивной формы. Для устойчивого положения при стрельбе используются складывающиеся вперед под ствол регулируемые по высоте сошки, которые расположены в начале ложа винтовки.
Steyr HS .50 – это однозарядная снайперская винтовка с продольно-скользящим затвором, запирающимся на два боевых упора. Угол поворота затвора при отпирании составляет 90 градусов. Достаточно мощная рукоятка затвора облегчает данный процесс даже при тугой экстракции и загрязнении оружия. Спусковой крючок блокируется при помощи двухпозиционного предохранителя. Ложа винтовки алюминиевая, имеется регулировка щеки под индивидуальные особенности стрелка. Передняя часть ложи винтовки в нижней части выполнена плоской, для того чтобы снайперскую винтовку можно было удобно опереть на мешок с песком при стрельбе с опоры.
Любой подготовленный стрелок быстро разберется с крупнокалиберной винтовкой Steyr HS .50, управление винтовкой очень простое, как и всеми снайперскими винтовками с продольно скользящим затвором: после открывания затвора, стрелок досылает патрон в ствол и запирает затвором канал ствола – винтовка готовка к выстрелу. Спусковой крючок винтовки блокируется предохранителем. Спуск спускового крючка – с предупреждением, после его легкого предварительного хода на 7 мм он фиксировано останавливается и лишь после преодоления усилия на уровне 1,5 кг происходит срабатывание спуска (усилие спуска не регулируется), происходит выстрел.
Так как снайперская винтовка изначально разрабатывалась для военного применения, процесс ее разборки и сборки был сделан максимально простым, а сама модель состоит из сравнительно небольшого числа деталей и отличается высокой прочностью конструкции. Главным преимуществом данной крупнокалиберной винтовки является высокая кучность стрельбы (рассеивание на 100 метрах составляет не более 0,5 МОА). Данный показатель выводит данную винтовку в число самых точных крупнокалиберных винтовок в мире.
Тактико-технические характеристики Steyr HS .50:
Калибр – 12,7 мм.
Патрон – 12,7х99 мм НАТО (.50BMG).
Длина ствола – 900 мм.
Общая длина – 1455 мм.
Масса – 12,8 кг (без патронов).
Эффективная дальность стрельбы – до 2100 м.
Емкость магазина – однозарядная.
Источники информации:
http://sniper-weapon.ru/avstriya/113-krupnokalibernaya-snajperskaya-vintovka-steyr-hs-50
http://weaponland.ru/load/snajperskaja_vintovka_steyr_hs_50/73-1-0-323
http://army-news.ru/2016/07/krupnokalibernaya-snajperskaya-vintovka-steyr-hs-50
https://www.steyr-mannlicher.com
Материалы из открытых источников

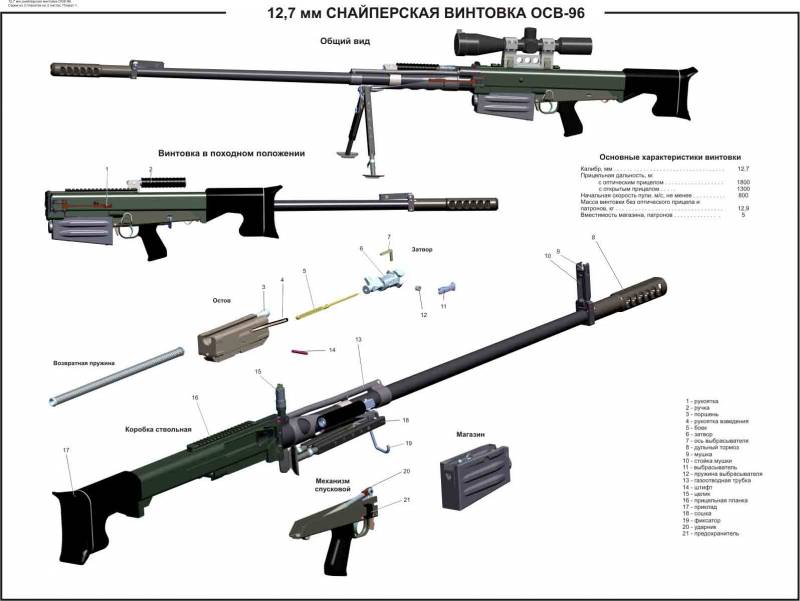

12,7-мм крупнокалиберная снайперская самозарядная винтовка ОСВ-96 «Взломщик» стала первым отечественным образцом оружия такого класса. Винтовка позволяет поражать не только живую силу, но и различную технику противника на больших дистанциях боя. Специально для данной винтовки в Туле был разработан и освоен в серийном производстве 12,7-мм снайперский патрон с бронебойной пулей, стрельба с его использованием обеспечивает стрелку более высокую кучность поражения малоразмерных и легкобронированных целей. В настоящее время винтовка находится на вооружении МВД, ФСБ и Минобороны России. Помимо России данная винтовка состоит на вооружении армий и специальных подразделений ряда стран, среди которых Азербайджан, Белоруссия, Вьетнам, Индия, Иран, Казахстан, Киргизия и Сирия.
Крупнокалиберная снайперская винтовка ОСВ-96 была разработана специалистами ОАО «Конструкторское бюро приборостроения» на базе более ранней опытной самозарядной модели крупнокалиберной снайперской винтовки В-94 «Волга» в рамках опытно-конструкторских работ «Взломщик». На базе прототипа В-94 и был разработан серийный вариант винтовки, получивший маркировку ОСВ-96.

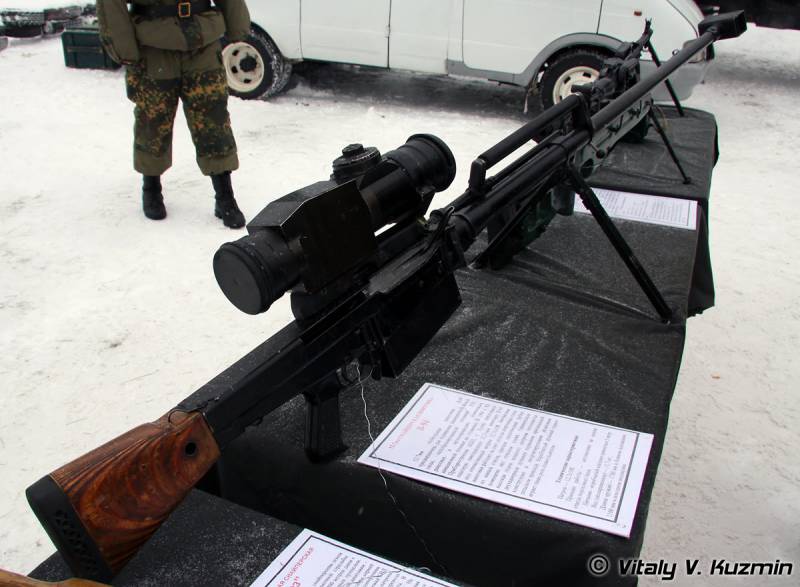

В-94 «Волга»
Достаточно активные и масштабные научно-исследовательские и опытно-конструкторские работы по созданию в нашей стране эффективной и конкурентоспособной крупнокалиберной снайперской винтовки начались в 1990-х годах, вслед за распространением и появлением данного оружия в других странах мира. В последующие годы в России было создано достаточное количество образцов подобного оружия калибра 12,7 и 14,5 мм. Но один из первых образцов крупнокалиберного снайперского оружия был создан именно в Туле. Одним из первых открыто представленных образцов подобного оружия в 1994 году стала опытная самозарядная снайперская винтовка В-94.
Использование патронов калибра 12,7х108 мм обеспечивало оружию большую эффективную дальность стрельбы. Данные калибр позволял стрелку оставаться вне досягаемости прицельного огня стрелкового оружия обычных калибров, что очень важно в реальных боевых условиях. При этом 12,7-мм пуля имеет втрое меньший снос, чем боеприпасы калибра 7,62-мм отмечается на официальном сайте Конструкторского бюро приборостроения. Также для новой крупнокалиберной снайперской винтовки был выбран самозарядные принцип работы и применено эффективное дульное устройство. В совокупности это позволяло снизить утомляемость стрелка при стрельбе и обеспечить ему возможность ведения огня с высокой скорострельностью.
После ряда доработок и некоторой модернизации на основании постановления Правительства России от 28 декабря 1996 года крупнокалиберная снайперская винтовка В-94 «Волга» была принята на вооружение подразделений МВД России. Несмотря на принятие на вооружение новой винтовки, работы по ее дальнейшей модернизации были продолжены, оружие постепенно совершенствовалось. Из внешних изменений к наиболее заметным можно отнести крепление сошек на специальном кронштейне, при этом сами сошки стали регулируемыми. Также оружейники из Тулы изменили конструкцию дульного тормоза и форму деревянного приклада, который впоследствии стал пластиковым. Помимо этого крупнокалиберная снайперская винтовка получила рукоятку для переноски и иные прицельные приспособления. Результатом планомерных работ по улучшения снайперской винтовки стало появление модели ОСВ-96, которая после успешного проведения государственных испытаний на основании постановления Правительства Российской Федерации была принята на вооружение МВД России в марте 2000 года.
ОСВ-96 является самозарядной крупнокалиберной снайперской винтовкой, работа автоматики которой построена на использовании энергии пороховых газов. В момент выстрела пороховые газы через специальное газоотводное отверстие в стволе попадают в газовую трубку, которая воздействует на поршень затворной рамы, заставляя ее двигаться назад. При откате назад затворной рамы происходит отпирание канала ствола снайперской винтовки, извлечение и выброс стрелянной гильзы, сжатие возвратной пружины, взведение ударника и процесс подачи нового патрона на линию досылания. При помощи возвратной пружины затворная рама снова возвращается в переднее положение. Запирание канала ствола винтовки происходит путем поворота затвора при взаимодействии ведущего выступа затвора с фигурным пазом, расположенным на затворной раме. Запирание и отпирание канала ствола винтовки, извлечение из патронника стрелянной гильзы, подача нового боеприпаса из коробчатого магазина на 5 патронов и досылание патрона в патронник после совершения выстрела происходят автоматически.
Одной из особенностей российской крупнокалиберной снайперской винтовки ОСВ-96 является складная конструкция. Перевод оружия из сложенного положения в боевое и обратно занимает буквально несколько секунд. В районе казенной части 12,7-мм снайперской винтовки расположен специальный шарнир и замковое устройство. Винтовка легко складывается практически пополам. Ствол винтовки вместе с газоотводной трубкой складывается вправо-назад и фиксируется, прижимаясь к ствольной коробке при помощи специальной защелки. Открывающееся при этом отверстие патронника ОСВ-96 герметизируется при помощи специального рычажного механизма, что, в свою очередь, предотвращает засорение ствола и механизмов автоматики оружия. В сложенном положении длина данной винтовки равна длине ствола с дульным тормозом и не превышает габаритов массовой российской армейской винтовки СВД, что позволяет легко и удобно транспортировать оружие в бронетехнике и других транспортных средствах на значительные расстояния.
На дульный срез ствола крупнокалиберной винтовки ОСВ-96 установлен дульный тормоз-компенсатор реактивного действия, отводимые с его помощью газы не создают дополнительной нагрузки на снайпера. Особенностью данной тульской винтовки является достаточно простое открытое (механическое) прицельное приспособление в виде складывающейся вдоль ствола мушки с целиком. Затвор винтовки запирает канал ствола на четыре боевых упора, которые входят в зацепление с упорами казенника при запирании канала ствола. Рукоять взведения находится с правой стороны. На специальной консоли, которая размещена в передней части ствольной коробки ОСВ-96, расположены регулируемые по высоте сошки, которые позволяют снайперу занять максимально удобную позицию для ведения огня. При этом сошки позволяют стрелку поворачивать консоль относительно ствола винтовки в продольной плоскости, по этой причине винтовку можно достаточно эффективно использовать на любой, даже достаточно неровной поверхности. Однако у такого решения есть и недостатки. Минус заключается в том, что сошки, как и рукоять для переноски винтовки, крепятся непосредственно к стволу оружия, что не самым положительным образом сказывается на точности ведения огня.
На ствольной коробке крупнокалиберной винтовки смонтирована планка типа Пикатинни, которая может использоваться для установки различных типов дневных и ночных прицелов. При этом ОСВ-96 не предназначена для ведения огня с рук, поэтому у нее нет цевья. Приклад винтовки выполнен из пластика, пистолетная рукоять из современной ударопрочной пластмассы. Амортизирующий затыльник приклада винтовки (нерегулируемый) вместе с дульным тормозом-компенсатором гасит отдачу от выстрела, затыльник выполнен из резины.
Крупнокалиберная снайперская винтовка ОСВ-96 предназначена для поражения небронированных и легкобронированных целей на дистанции до 1800 метров, а также личного состава противника в средствах индивидуальной защиты и за различными укрытиями на дальности до 1000 метров. При стрельбе из винтовки с использованием снайперских патронов на дальности 100 метров сериями по 4-5 выстрелов поперечник рассеивания не превышает 50 мм. При этом одним из недостатков данной модели специалисты называют очень громкий звук при выстреле, поэтому стрелкам рекомендуется вести огонь в наушниках.
В настоящее время данную снайперскую винтовку ждет модернизация. ОСВ-96 будет модернизирована и получит новый снайперский патрон, в результате она должна стать высокоточной. Об этом 30 мая 2018 года журналистам ТАСС рассказал представитель тульского Конструкторского бюро приборостроения имени Шипунова. По его словам, на сегодняшний день крупнокалиберная винтовка ОСВ-96 по точности уступает показателям других образцов снайперского оружия, разработанных специалистами КБП, к примеру, винтовке МЦ-116М. Поэтому сегодня ведется работа по модернизации крупнокалиберной снайперской винтовки ОСВ-96 в плане повышения точности и кучности ее стрельбы. В настоящее время работы находятся на стадии научно-исследовательских изысканий, позднее начнутся опытно-конструкторские работы и испытания модернизированного образца. Ожидается, что модернизированная снайперская винтовка с новым патроном будет готова в 2020 году.
Тактико-технические характеристики ОСВ-96:
Калибр – 12,7 мм.
Патрон – 12,7 х108 мм.
Длина ствола – 1000 мм.
Общая длина – 1746/1154 мм (разложенное и сложенное положение).
Масса без патронов и оптического прицела – 12,9 кг.
Эффективная дальность стрельбы – до 1800 м.
Емкость магазина – 5 патронов.
Источники информации:
http://sniper-weapon.ru/rossiya/320-krupnokalibernaya-snajperskaya-vintovka-osv-96
http://www.armoury-online.ru/articles/sr/ru/osv-96
http://oruzhie.info/vintovki/869-osv-96-krupnokalibernaya-snajperskaya-vintovka
http://www.kbptula.ru
Материалы из открытых источников
Стоит отметить, что винтовка получилась на редкость удачной. Конструкторы хорошо поработали над ее эргономикой и кучностью стрельбы, добившись отличнейших показателей. Точность стрельбы из винтовки OM 50 Nemesis в полевых условиях при использовании специальных снайперских патронов – менее 0,5 МОА (угловой минуты) на дистанции 300 метров и менее 1 МОА на дистанции 1000 метров. Подготовленный снайпер легко попадает из данной винтовки в игральную карту с дистанции 900 метров. И это не шутка. Профессиональный снайпер морской пехоты США в условиях испытательного полигона с расстояния в 900 метров сумел уложить серию из пяти выстрелов в прямоугольную мишень размерами 5х6 см, что составило тогда менее 0,25 МОА. Такой результат можно смело отнести к выдающимся.

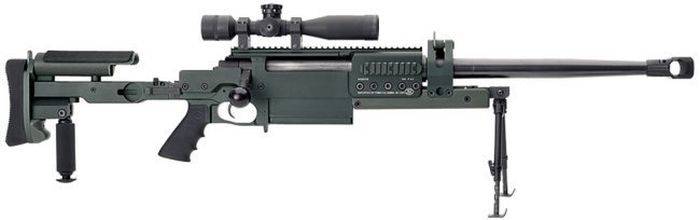

Крупнокалиберная снайперская винтовка OM 50 Nemesis была разработана в 2001 году офицером морской пехоты США в отставке и профессиональным снайпером Джеймсом Оуэном и швейцарским конструктором стрелкового оружия Крисом Мовиглиатти. Именно заглавные буквы их фамилий и дали название оружию, а число 50 обозначает калибр винтовки – .50 BMG. Второе название винтовки – Nemesis. Это отсылка к древнегреческой крылатой богине возмездия Немезиде, которая карала провинившихся за нарушение нравственных и общественных порядков.
Целью конструкторов OM 50 Nemesis было создание высокоточного образца крупнокалиберного снайперского оружия, пригодного для использования в самых разных условиях, в том числе в условиях боев в городе и в плотной застройки с прицелом на использование специалистами армейских и полицейских спецподразделений. В условиях «городской войны» оружие планировалось использовать для стрельбы с небольших дистанций и по хорошо защищенным целям. Благодаря модульности конструкции и доступности широкой линейки сменных стволов, винтовку OM 50 Nemesis (с длинным тяжелым стволом) можно использовать и для спортивной стрельбы на дальние и сверхдальние дистанции.
В 2002 году право на данный бренд, опытный образец снайперской винтовки и всю техническую документацию на нее были переданы крупной швейцарской оружейной компании Advanced Military Systems Design или сокращенно A.M.S.D. Уже в 2003 году данная компания произвела первую серийную партию крупнокалиберных винтовок, которые получили официальное обозначение AMSD OM 50 Nemesis, с этого момента для нового образца стрелкового оружия началась полноценная жизнь, винтовка получила заслуженное признание во многих странах Европы.
Интересным представляется тот факт из истории создания OM 50 Nemesis, что от появления идеи до ее воплощения в металле путем создания первоначального варианта прошло всего лишь три месяца. Но это вовсе не значит, что конструкторы винтовки старались сделать все как можно быстрее, для того чтобы наладить выпуск нового оружия в кратчайшие сроки. Столь небольшой срок разработки опытного образца объясняется тем, что оба конструктора, работавших над своим детищем, четко представляли себе, что именно они хотят получить на выходе. В то же время конечный вариант крупнокалиберной снайперской винтовки, который можно было бы смело показывать широкой публике, был создан почти через три года, за которые все было подогнано и отлажено идеальнейшим образом, как в знаменитых на весь мир швейцарских часах.
Благодаря высокому качеству исполнения, отличной продуманной эргономике, высокой кучности стрельбы и иным положительным качествам новая винтовка практически сразу же приобрела популярность среди военных и сотрудников полицейских спецподразделений. Начиная с 2003 года, когда винтовка пошла в серийное производство, она состоит на вооружении специальных подразделений полиции и армии Швейцарии. Также она находится на вооружении ряда европейских государств, среди которых Бельгия, Голландия, Германия, Люксембург и Швеция. По некоторым данным, в мае 2008 года некоторое количество таких винтовок успели получить и спецподразделения грузинской армии.
Компанией A.M.S.D. винтовка выпускалась в трех модификациях, которые отличались друг от друга незначительно. Все они имели модульный принцип построения. Первая версия OM 50 Nemesis Mk I представляла собой однозарядную крупнокалиберную снайперскую винтовку с продольно-скользящим поворотным затвором и нескладывающимся, но регулируемым по длине и высоте прикладом. Винтовки OM 50 Nemesis Mk II и Mk III получили коробчатый отъемный магазин, рассчитанный на пять 12,7-мм патронов. Также они получили регулируемый, но при этом складываемый вбок приклад, оснащенный дополнительной складной опорой, расположенной непосредственно под ним. Модель Mk III, помимо всего прочего, выделялась наличием удлиненного цевья с длинной направляющей монтажной планкой типа Пикатинни, отлично подходящей для установки дневных и ночных оптических прицелов.
Все три снайперских винтовки OM 50 Nemesis были выполнены на едином «шасси» по одной модульной схеме. Основные компоненты снайперской винтовки – ствольная коробка, затворная группа и ударно-спусковой механизм. Все детали оружия выполнены из качественных высокопрочных материалов и отлично подогнаны друг к другу. Запирание канала ствола осуществляется при помощи продольно-скользящего поворотного затвора, имеющего три боевых упора, входящих в зацепление непосредственно с казенной частью ствола винтовки. Ни одна из трех винтовок не комплектуется открытыми штатными прицельными приспособлениями.
Модульность конструкции позволяет использовать широкую гамму стволов. Стволы тяжелые, быстросъемные длиной от 381 мм до 838 мм (всего стволов пять: 381 мм, 457 мм, 558 мм, 711 мм, 838 мм) с различной толщиной стенок. Они могут комплектоваться либо массивным дульным тормозом-компенсатором, либо тактическим глушителем. Широкая линейка стволов позволяет легко менять тактические возможности оружия, снижать массу и габариты винтовки, обеспечивая ее владельцу большую мобильность. Крепление ствола винтовки осуществляется при помощи пяти винтов, которые проходят через ствольную коробку и входят в вырезы, расположенные под патронником. Сообразно стоящим перед снайпером задачам он может легко при помощи входящего в комплект поставки специального ключа заменять стволы, тратя на это не более двух минут своего времени.
Канал ствола винтовки OM 50 Nemesis запирается на три боевых упора, при этом сцепление осуществляется с казенной частью ствола, что позволило при стрельбе снять часть нагрузки со ствольной коробки, а значит позволило уменьшить и ее вес, который составляет от 10 до 13 кг в зависимости от используемого сменного ствола. К передней части цевья крупнокалиберной винтовки крепятся регулируемые складные телескопические сошки.
Компания A.M.S.D. прорабатывала планы по созданию моделей винтовки Mk IV и Mk V, но они не были реализованы на практике. В декабре 2010 года швейцарская фирма A.M.S.D. передала все права на бренд OM 50 Nemesis, производство винтовки и техническую документацию к ней другой оружейной компании из Швейцарии – SAN Swiss Arms AG. Уже в 2011 году данная фирма выпустила ряд новых образцов обновленной версии «Немезиды», но уже под собственным брендом – SAN 511.
Тактико-технические характеристики OM 50 Nemesis Mk III:
Калибр – 12,7 мм.
Патрон – 12,7 × 99 мм НАТО (.50BMG).
Длина ствола – 381-838 мм.
Общая длина – 1029-1562 мм.
Масса – от 10 до 13 кг (в зависимости от ствола, без оптики)
Эффективная дальность стрельбы – 1600 м.
Максимальная дальность – 2500 м.
Емкость магазина – 5 патронов.
Источники информации:
http://sniper-weapon.ru/shvejtsariya/162-krupnokalibernaya-snajperskaya-vintovka-om-50-nemesis
http://weaponland.ru/load/snajperskaja_vintovka_amsd_om_50_nemesis/97-1-0-466
http://ohrana.ru/weapon/sniper_rifles/2541
Материалы из открытых источников
В годы Второй мировой несколько стран имели на вооружении крупнокалиберные винтовки, которые применялись для борьбы с легкобронированной техникой, живой силой за укрытиями. Британцы использовали 13,97-мм противотанковое ружье Бойса, в СССР применялись мощные 14,5-мм противотанковые ружья Дегтярева и Симонова. А японцы и финны и вовсе использовали, фактически, переносные пушки Тип-97 и Лахти Л-39 калибра 20 мм.
Советские бойцы с ПТРДЗатем наступило затишье. И только в 1980-х начался ренессанс крупнокалиберных винтовок калибра 14,5 мм и выше. Задача стрелков с таким оружием не примитивный отстрел одиночных бойцов противника, а вывод из строя техники и оборудования. На западе крупнокалиберные винтовки называют «антиматериальными». Не все из них можно назвать снайперскими из-за недостаточной для снайперского оружия точности и кучности.
На данный момент калибр серийных «антиматериальных» винтовок может составлять 14,5, 20, и 23 миллиметров. А география производителей простирается от стран СНГ и Ближнего Востока до Европы и Северной Америки.

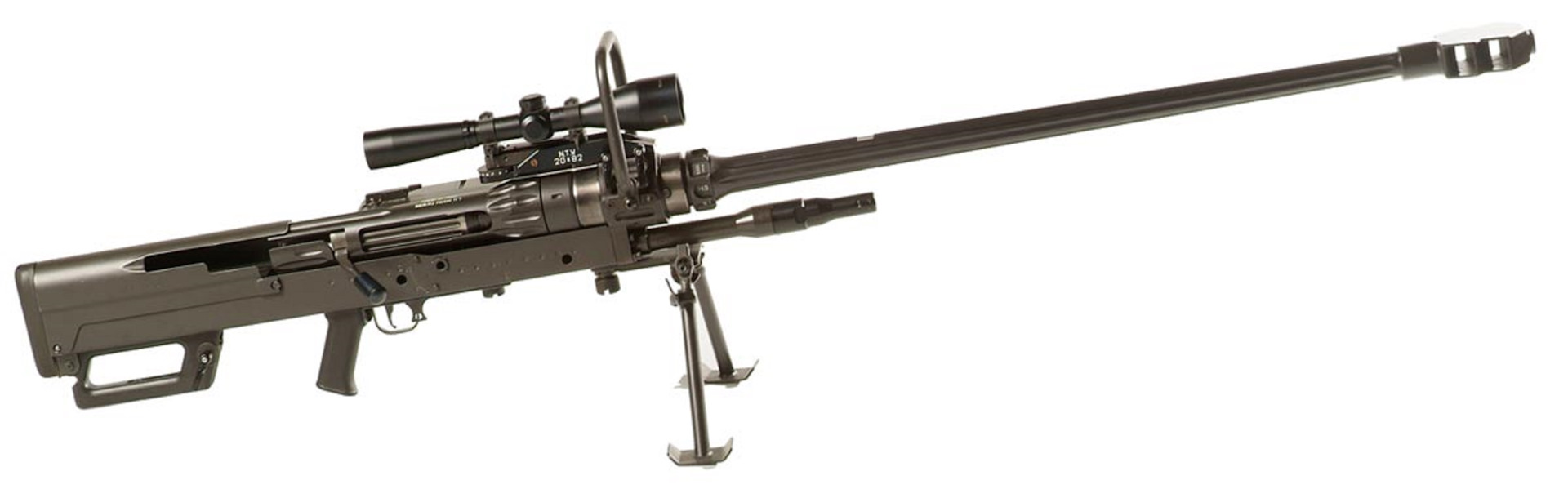

В азербайджанской IST «Истиглал», представленной в 2008 году, используется советский патрон 14,5х114 мм (вторая цифра общепринято означает высоту гильзы, а не патрона в целом), созданный еще в годы ВОВ для противотанковых ружей ПТРД и ПТРС. С тех пор он снискал заслуженную славу и «воюет» по всему миру. В «Истиглал» применено ручное перезаряжание скользящим затвором в сочетании с подвижным стволом с откатным механизмом для уменьшения отдачи. Энергию отката ствола можно было бы использовать для перезарядки, но такая схема негативно влияет на точность.
Питание осуществляется из из коробчатого магазина на 5 патронов. Масса винтовки составляет 30 килограммов, а максимальная дальность стрельбы – 3000 метров.
Также существует 20-мм вариант с магазином на 3 патрона (или уже снаряда?). Но даже этого азербайджанским военным и оружейникам показалось мало! В 2013 году был показан 23-мм вариант с патроном 23х115.
«Истиглал» стоит на вооружении армий Азербайджана, Иордании, Пакистана и Турции.
Помимо «Истиглала», в 2016 году Азербайджан продемонстрировал 14,5-мм снайперскую винтовку NSТ с магазином на 5 патронов массой 19 килограммов и с прицельной дальностью 1600 метров.
Грузинская ПДШП-2, представленная в 2013 году, также имеет калибр 14,5 мм и создана на базе ПДШП калибром 12,7 мм. Интересно, что аббревиатура, по некоторым слухам, означает «Путинис Дедас Шевеци Пирши». Имеет компоновочную схему «буллпап» (магазин позади спускового крючка) и является однозарядной. Перезаряжание ручное со скользящим затвором. Больше ничего конкретного о ней сказать нельзя.
Что касается украинской кустарной поделки и донецкого «Сепаратиста», то в их отношении конкретики ещё меньше. Кроме того, что они представляют собой тело 23-мм пушки ЗУ-23-2 на треножном станке, переделанное под одиночную стрельбу с сохранением баллистики, принципа работы автоматики. О высокой точности, касаемо таких «винтовок», речь не идет.
Но есть у Украины и промышленный образец однозарядной 14,5-мм винтовки «Снайпекс» 14,5 фирмы XADO с продольно-скользящим поворотным затвором. Да, того самого производителя моторных масел и смазочных материалов с рекламным слоганом «XADO – это надо!». Теперь, видимо, нужнее крупнокалиберные винтовки. Винтовка имеет массу 30 килограммов, а прицельную дальность, по заверениям производителя, аж 5000(!) метров. Но понятно, что тут цифра завышена.
Хорватам 20-мм винтовка понадобилась для вполне конкретной задачи: пробитие бронирования инфракрасного прицела танка Т-84 в ходе конфликта с Сербией. А также поражение других защищенных целей, разумеется. И в 1994 году фирмой RH-Alan была сконструирована 20-мм винтовка RT-20. RT означает «rucni top» – ручная пушка, а 20 – калибр в миллиметрах. В качестве патрона применяется мощный снаряд 20х110 мм для авиапушек «Хиспано», история которых восходит еще к 30-м годам ХХ века. В ходе испытаний выяснилось, что сила отдачи от него в 4 раза больше, чем от 12,7-мм патрона.
Это потребовало продуманной системы гашения отдачи. Кроме дульного тормоза, в стволе находится ряд отверстий, из которых пороховые газы попадают в трубу над стволом, и реактивный момент компенсирует отдачу. Такая схема схожа с применяемой в безоткатных орудиях и была впервые использована в серийном стрелковом оружии. Из-за этого тыльная часть кладется на плечо, а не упирается в него. Но, вместе с тем, есть и плечевой упор, расположенный под телом винтовки.
Несмотря на больший калибр, чем у азербайджанского «Истиглала», последние модификации RT-20 легче на треть – 19,2 килограмма против 30, что можно считать неплохим успехом хорватских оружейников. Перезаряжание ручное, прдольно-скользящим затвором, питание осуществляется по одному снаряду, досылаемому вручную. Винтовка имеет компоновку «буллпап», и по этой причине затвор расположен позади головы стрелка, что заставляет после каждого выстрела отвлекаться от прицеливания и проделывать не самые удобные движения рукой. Снаряды могут быть бронебойными, зажигательными и осколочно-фугасными, что дает возможность подбирать наиболее подходящий боеприпас для каждой цели. Эффективная дальность стрельбы составляет 1800 метров.
В Венгрии же решили, что для собственной армии хватит калибра 14,5 мм. И в начале 90-х венгерские оружейники создали 14,5-мм винтовку «Гепард» М3. Это представитель семейства 12,7- и 14,5-мм крупнокалиберных винтовок «Гепард»6. По сути, М3 представляет собой перестволенную с 12,7 на 14,5 мм винтовку М2. Все винтовки семейства имеют общую схему перезаряжания с длинным ходом ствола и продольно-скользящим затвором. Для уменьшения длины применена компоновочная схема «буллпап». М3 снаряжается коробчатым магазином на 5 патронов или барабаном аж на 10. Вес винтовки составляет 21 килограмм, прицельная дальность стрельбы – 1000 метров Развитием М3 является М6 с некоторыми усиленными деталями и измененным креплением для прицела.
Посмотрев на успех соседей по Европе, что-то такое захотела и Финляндия. Но к 20-мм винтовке финны пришли не сразу, несмотря на то, что имели, как помнит читатель, опыт конструирования оных. Как у некоторых других производителей, линейка финских крупнокалиберных винтовок началась с калибра 12,7 мм, причем для двух типов патронов: западного 12,7х99 и советско-российского 12,7х108. «Первой ласточкой» стала показанная в 1997 году однозарядная «Хелениус» APH RK-97. Винтовка интересна способом запирания затвора с помощью вертикального подвижного клина, чем напоминает немецкое противотанковое ружье PzB-39 времен Второй мировой. В остальном же это обычная крупнокалиберная снайперская винтовка.
Но, как известно, если начал конструировать крупнокалиберные винтовки, то нужно идти до конца. Не то, что бы калибр 20 миллиметров необходим, но, рано или поздно, все добираются до этой дряни. Вот и финны не смогли удержаться от соблазна и создали на базе ARK-97 сразу две 20-мм винтовки: однозарядную «Хелениус» APH RK-99 Мк2 и магазинную «Хелениус» APH RK-20. Необычен выбор примененного снаряда. Пожалуй, единственные среди одноклассников, финские винтовки сконструированы под советский снаряд 20х99 от авиапушки ШВАК.
Существует также вариант под уже известный снаряд 20х110 общим весом 26 килограмм. Вариант с советским снарядом легче: 22,6 килограмма. Прицельная дальность стрельбы достигает 1500-1600 метров. Форма приклада позволяет установить винтовку так, чтобы ось канала ствола располагалась на одном уровне, или немного ниже, с плечом стрелка. Это позволяет сократить подскок ствола при выстреле и более надежно установить оружие.
На Ближнем Востоке «законодателем мод» в классе крупнокалиберных винтовок выступает Иран. Местный ВПК разработал сразу пять таких оружейных систем в калибрах 14,5, 20 и 23 мм. Первой национальной разработкой стала представленная в 2012 году 14,5-мм однозарядная «Шахер». Это простое в производстве оружие, детали для которого можно выточить на обычном токарном станке, а что нельзя – сделать с помощью молотка и пары крепких слов. Неизбежно всплывает вопрос надежности и точности, но иранским военным, видимо, важнее дешевизна изготовления. Впрочем, винтовка выглядела недоведенной и «сырой», вполне возможно, что качество изготовления было улучшено. Что точно изменилось – на одной из выставок показали версию с магазином.
Окно выброса гильзы (оно же приемное окно для патрона) расположено позади спускового крючка, поэтому «Шахер» можно отнести к винтовкам со схемой «буллпап». Интересной особенностью можно назвать сочетание «однозарядности», автоматики на основе длинного хода отката ствола и ручного запирания затвора. В этом винтовка повторяет советское ПТРД. Подвижный ствол, к слову, тоже негативно влияет на точность, поэтому «Шахер» уместнее отнести к «антиматериальным» винтовкам. Вес составляет 22 килограмма, эффективная дальность стрельбы, по данным иранцев, 3000 метров. Но это весьма сомнительно.
О 20-мм винтовках «Тактаб» и «Камин» почти ничего не известно. Какая-то информация есть лишь о «Камине». Так, вес составляет 24,6 килограмма, прицельная дальность 2000 метров. Судя по фото, винтовка однозарядная с ручным заряжанием. Примечательно, что для 20-мм винтовок иранцы выбрали патрон 20х102 от американской авиапушки «Вулкан». Видимо, свою роль сыграла закупка «Фантомов» и «Томкэтов» в бытность шахского режима и ориентированность местной снарядной отрасли на этот тип боеприпасов.
Экзотично выглядит 20-мм «Араш». Вместо традиционных сошек или треноги, эта винтовка водружена на упор высотой почти в человеческий рост, из-за чего стрелок с ней напоминает аркебузира из XVI века. Необычно и назначение «Араша». Она позиционируется как зенитная «противовертолетная» винтовка. Этакий ПЗРК для бедных и оружие последней надежды. Пятизарядный магазин способствует более-менее адекватному темпу стрельбы, а вот ручное перезаряжание – нет.
Но венцом творения выступает 23-мм «Бахер» – 62-килограммовый монстр на треноге с расчетом из трех человек, который уместнее отнести к пушкам. Но если есть спусковой крючок, то формально это винтовка. Немного странным кажется выбор в пользу ручного запирания скользящим затвором. Почему бы было не облегчить работу стрелку?
ВПК Южноафриканской Республики всегда отличался самобытностью. Не обошел «национальный колорит» стороной и стрелковое оружие. В ЮАР винтовки в калибрах 14,5 и 20 мм выпускают две фирмы: «Трувело Армори» и «Денел».
Винтовки от «Трувело» характеризуются высоким качеством исполнения и классической компоновкой с ручным перезаряжанием с продольно-скользящим поворотным затвором и неподвижным стволом. 20-мм винтовки «Трувело» серий SR и CMS выпускаются под три типа патронов: 20х82 времен Второй мировой для германских зенитных и авиационных пушек, уже знакомый 20х110 и совсем новый 20х42. Также выпускается модель серии CMS под советский патрон 14,5х114 мм.
Модель для патрона 20х110 является однозарядной и ее легко отличить по отсутствию магазина. Остальные комплектуются коробчатым магазином на 5 патронов. Из стройного ряда длинноствольных винтовок выделяется «Трувело» CMS 20х42 под патрон 20х42. Целью её разработки было уменьшение веса и габаритов оружия при сохранении боевых характеристик. «Трувело» не отличаются высокой кучностью, но ее достаточно для борьбы с техникой противника. Весят винтовки от 22 до 26 килограммов, дальность стрельбы достигает 2500 метров.
В винтовках «Мекем» NTW-20, принятых на вооружении армии ЮАР в 1998 году, использован другой подход. В частности, приемное окно для патрона или магазина расположено над спусковым крючком, а ствольная коробка играет роль приклада. И если в «Трувело» отдача гасится только дульным тормозом, то в «Мекем» дополнительно задействован откат ствола, как в артиллерийских системах, а также амортизирующая накладка на тыльной стороне ствольной коробки. Выброс стреляной гильзы производится вручную посредством открывания затвора.
Винтовки выпускаются под три типа патронов: 14,5х114, 20х82 и 20х110 мм. Интересной особенностью версий «Мекемов» под 14,5 и 20х82 является взаимозаменяемость стволов и возможность за несколько минут сменить калибр, причем без всяких дополнительных инструментов. А вот с версией для 20х110 такой номер не пройдет: переделать её под 14,5 или 20х82 не получится. Все модели комплектуются магазинами на три патрона, который присоединяется с левой стороны. Также патроны можно закладывать по одному. Эффективная дальность стрельбы составляет 1500 метров, вес 26 килограммов.
Только краткого упоминания заслуживает индийская «Видхвансак». Но, тем не менее, ней связана интересная история. В 1995 году «Денел» попыталась подписать контракт с Индией на поставку своей продукции. Но скоро была обвинена в даче взяток для «правильного» выбора. Южноафриканцы ушли, но несколько винтовок остались. И когда в 2005 году фирма «Орднанс Фэктори Тиручираппалли» показала первый образец «Видхвансака», он оказался уж ОЧЕНЬ похож на… NTW-20.
В 2006 году начались испытания, а уже в 2007 стартовал серийный выпуск. Технически индийская винтовка повторяет прародителя из ЮАР, однако есть отличие в калибрах. Добавлен вариант под советский патрон 12,7х108, но отсутствует под 20х110. Таким образом, линейка оружия состоит из трех образцов под 12,7х108, 14,5х114 и 20х82 мм. Во взаимозаменяемости индийцы пошли дальше оригинала. Все три версии можно «перестволить» на любой из двух других калибров.
«Зенитная винтовка» есть не только у Ирана. Более того, иранцы не первые на этом поприще. Пионером была Куба. В первой половине 1980-х на предприятии «Унион де ла Индустриес Милитарес» разработали 14,5-мм винтовку «Мамби». Причина её создания понятна. Куба далеко не богатая страна, и насытить армию ПЗРК и ПТРК возможности не имела и, наверное, не имеет. Вооружить бойца крупнокалиберной винтовкой куда проще
Для удобства использования «Мамби» создана по схеме «буллпап» и во время стрельбы лежит на плече стрелка, тем самым делая комфортной ее длину. При такой компоновке было бы весьма неудобно проводить манипуляции с затвором, поэтому винтовка имеет полуавтоматический принцип работы. Магазин емкостью 5 (по другим данным 10) патронов вставляется сверху. Прицельная дальность стрельбы составляет 1500 метров.
В Соединенных Штатах всегда любили «большие пушки». Фирма «Анзио Айронворкс» занимается выпуском крупнокалиберных снайперских винтовок под патроны 12,7х99 и 20х102 мм. Модель под 20-мм патрон выпускаются в двух вариантах: однозарядная «Тэйк-Даун Райфл» и «Маг-Фед 20 ММ Райфл» с магазином на три патрона. Магазинный вариант также может адаптироваться под советский патрон 14,5х20 мм. Для винтовок «Анзио» разработаны новые типы боеприпасов. Например, ломающийся бронебойный снаряд FAP. Патрон PELE с вольфрамовым сердечником для пробивания с повышенным заброневым действием отлично подходит для поражения личного состава перевозимого в легкой бронетехнике.
Процесс перезаряжания полностью ручной, посредством скользящего поворотного затвора. Вес однозарядной модели составляет 17,2 килограмма. Данных о весе магазинной найти не удалось, но он явно приближается к 20 килограммам. Эффективная дальность стрельбы – 2730 метров.
В России максимальный калибр стрелкового оружия составляет 12,7 мм, но в Центральном конструкторском исследовательском бюро спортивно-охотничьего оружия ведётся конструирование 14,5- и 23-мм винтовок. Для 14,5-мм винтовки предполагается использовать гильзу от 23-мм снаряда. При этом отдача, как утверждают разработчики, окажется даже менее ощутимой, чем у 12,7-мм ОСВ-96. 23-мм винтовка будет стрелять патронами с гильзой от снаряда 30х165 мм или же со штатной 23х115. Изделие будет иметь длину около 2 метров, а также немалый вес, так как необходимо компенсировать отдачу 23-миллиметрового боеприпаса.
Парням с такой «пушкой» лучше не попадаться на глаза, ведь встреча с ними может стать последней. Впрочем, ты их даже не увидишь.
В США до достоинству оценили российские винтовки и автоматы крупного калибра, созданные по схеме булл-пап. Подобная компоновка предусматривает вынос спускового крючка перед магазином и ударным механизмом, что позволяет сократить общую длину оружия при сохранении длины ствола.
Заокеанские СМИ такое оружие даже называют «винтовками-монстрами». The National Interest подчеркивает, что оно подходит для ближнего городского боя. Издание отмечает, что массивные патроны СЦ-130 калибра 12,7х55 мм для таких российских винтовок и автоматов сопоставимы с боеприпасами .50 BMG, предназначенными для пулемета M2 Browning.
При этом конструкция СЦ-130 такова, что пуля не разгоняется очень сильно. Это дозвуковые патроны, стрельба которыми производит гораздо меньше шума, особенно при использовании глушителя. Мощная пуля наносит очень сильный удар, но без излишнего проникающего эффекта. В городских условиях это позволяет снизить риск непреднамеренного ущерба при пробивании пулей стены, машины или другого препятствия. Впрочем, как говорится в материале, имеются различные варианты боеприпаса, в том числе и бронебойный.
Патроны СЦ-130 используются в крупнокалиберном штурмовом автомате АШ-12 (ШАК-12), оптимизированном для ближнего городского боя в ограниченном пространстве. Его компактный дизайн дает преимущество в быстроте движения и маневренности. Автомат имеет полуавтоматический и автоматический режимы стрельбы. Эффективная дальность составляет около 300 метров, что вполне достаточно для боя в плотной городской застройке. Автомат может быть оснащен глушителем. Также упоминается двойной или дуплексный боеприпас к нему, представляющий из себя патрон, в котором две пули, уложены одна поверх другой.
Крупнокалиберная снайперская винтовка «Выхлоп», фигурирующая в публикации под обозначением ВКС, также выполнена по схеме булл-пап и использует боеприпасы СЦ-130. Ее эффективная дальность вдвое больше, чем у ШАК-12 — до 600 метров. Из оснащения отмечается наличие большого глушителя почти на всю длину ствола, как у «Винтореза» или «Вала».
The National Interest пишет, что укороченная длина, сниженный уровень шума и большая мощь могут оказаться идеальным выбором для стрелкового оружия, используемого в городском бою.
