С-400 «Триумф» — зенитно-ракетный комплекс большой и средней дальности нового поколения.

ЗРС С-400 предназначена для поражения современных и перспективных средств воздушного нападения:

► самолетов-постановщиков помех

► самолетов радиолокационного дозора и наведения

► самолетов-разведчиков, в том числе входящих в состав разведывательно-ударных комплексов

► стратегических самолетов-носителей авиационных ракет

► тактических, оперативно-тактических баллистических ракет

► баллистических ракет средней дальности

► других средств воздушного нападения в условиях интенсивного радиопротиводействия

По дальности превосходит ряд С-300 более чем в два раза, превосходя также протяжённость зоны поражения по высоте. Каждый ЗРК обеспечивает обстрел до 10 целей с наведением на них до 20 ракет.

Зенитная ракетная система «Триумф» является единственным комплексом, способным работать выборочно с применением нескольких типов ракет – новых и старой разработки, применявшихся в комплексах С-300ПМУ-1 и С-300ПМУ-2. С-400 позволяет создавать противовоздушную эшелонированную оборону, расширяет зоны поражения, имеет существенные перспективы для модернизации.

Главное отличие С-300 и С-400 заключается в большей зоне покрытия и возможностью использования ЗУР, как на уже имеющихся на вооружении, так и на перспективных вариантах, способных сбить воздушные командные пункты, самолеты стратегической авиации и самолеты РЭБ на дистанции 400 км.

В состав ЗРС «Триумф» входят:

► Средства управления (СУ) 30К6Е включают:

► РЛС обнаружения 91Н6Е

► пункт боевого управления (ПБУ) 55К6Е

► Зенитные ракетные комплексы 98Ж6Е в составе (до 6 шт.):

► многофункциональная РЛС управления 92Н2Е

► зенитные ракеты 48Н6Е3, 48Н6Е2, 48Н6Е существующих ЗРК С-300, включая ракеты 9М96Е2 и 9М96Е и ракета 40Н6Е сверхбольшой дальности

► пусковые установки 5П85СЕ2 и/или 5П85ТЕ2 (до 12 шт. )

► Опционально придаваемые средства:

► передвижная вышка 40В6М для специального антенного поста 92Н6Е

► всевысотная РЛС 96Л6Е

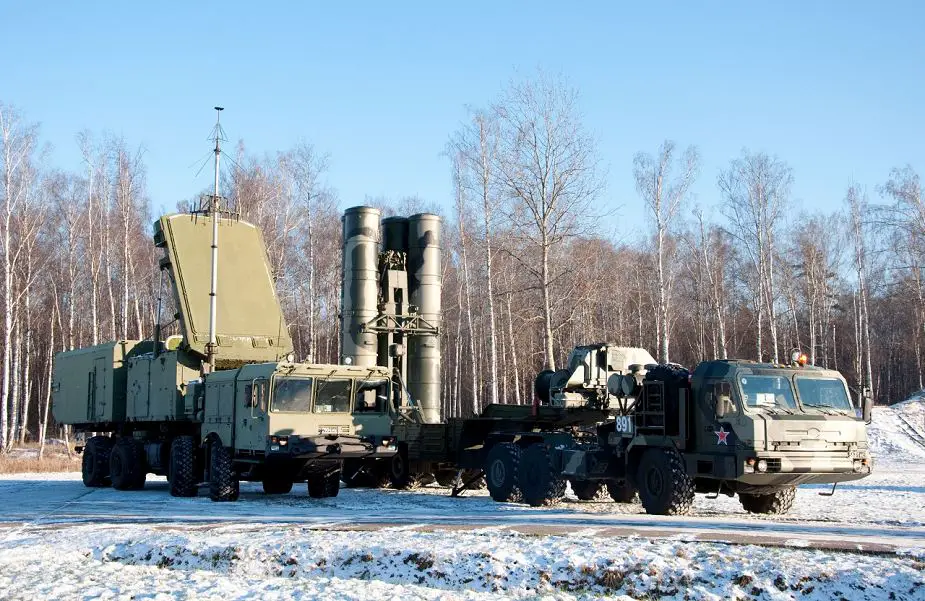

Все боевые средства ЗРС размещаются на самоходных колесных шасси повышенной проходимости, имеют встроенные системы автономного электропитания, ориентирования и топопривязки, связи и жизнеобеспечения, допускают перевозку железнодорожным, водным и воздушным транспортом.

Предусмотрено использование средств ЗРС в специальных инженерных укрытиях со снятием аппаратных контейнеров МРЛС, ПБУ, РЛК с самоходных шасси.

РЛС обнаружения целей кругового обзора 91Н6Е

РЛС 91Н6Е предназначен для обеспечения радиолокационной информацией ПБУ 55К6Е и должен обеспечивать:
► обнаружение и сопровождение аэродинамических и баллистических целей
► определение государственной принадлежности целей
► определение пеленгационных направлений на постановщики активных помех


Для максимальной адаптации к воздушной обстановке в РЛС 91Н6Е реализованы различные режимы кругового обзора и секторного обзора, в том числе с остановленным приводом вращения антенны и наклоном ФАР.

Пункт боевого управления 55К6Е

Пункт боевого управления (ПБУ) 55К6Е предназначен для автоматизированного управления боевой работой ЗРС на основе информации от собственных, придаваемых и взаимодействующих источников.

В ПБУ 55К6Е расположены пять унифицированных рабочих мест, в том числе:

► командира системы ПВО

► оператора контроля воздушной обстановки

► два рабочих места операторов управления огневыми средствами

► рабочее место технологического и боевого обеспечения

ПБУ 55К6Е при управлении боевой работой огневых средств обеспечивает:

► выработку и выдачу команд на приведение средств в боевую готовность (БГ) и отображает их обратные донесения по БГ

► управление режимами работы РЛК 91Н6Е, в том числе режимами опознавания госпринадлежности целей

► прием, обработку и отображение радиолокационной (РЛ) информации от управляемых ЗРК, ЗРС, а также информации от ВКП, соседних СУ, средств РЛ поля

► решение задач определения дальности до постановщика активных помех по пеленговой информации, поступающей от РЛК 91Н6Е и РЛ средств ЗРК (ЗРС)

► отбор целей для поражения, распределяет цели по ЗРК и ЗРС и выдает ЦУ на ЗРК (ЗРС, ЗРПК)

► управление положением секторов боевой работы ЗРК (ЗРС, ЗРПК)

► управление боевыми действиями и взаимодействием ЗРК (ЗРС, ЗРПК)

► проведение автономных и совместных с ЗРК (ЗРС) тренировок лиц боевого расчета

► передачу на ВКП информации о целях, о боевом состоянии и боевых действиях ЗРК (ЗРС), прием и обработку управляющей информации от ВКП

► взаимодействие с соседними СУ и КП радиолокационных средств, с РЛС с трассовым выходом

► прием и отображение РЛИ от пассивных РЛС РТР

► документирование боевых действий СУ 30К6Е и ЗРК (ЗРС) в процессе боевой работы или тренировки, воспроизведение зарегистрированной информации в реальном масштабе времени на рабочих табло и индикаторах, а также выведение на печать обобщенных результатов боевой работы или тренировки

Многофункциональная РЛС управления 92Н6Е

Многофункциональная РЛС управления (МРЛС) 92Н6Е представляет собой высокопотенциальную 3-х координатную моноимпульсную станцию с фазированной антенной решеткой проходного типа с разнообразным набором сигналов. МРЛС имеет возможность одновременного трассового сопровождения до 100 целей и точного сопровождения до 6 целей во всех условиях боевой работы.

МРЛС 92Н6Е решает следующие задачи:

► поиск цели по данным ЦУ или автономно, захват цели на автосопровождение, в том числе в условиях воздействия активных и пассивных помех, метеообразований и отражений от местных предметов

► контроль государственной принадлежности сопровождаемых целей

► отбор целей на поражение, автоматическое решение задачи пуска, постановку на подготовку, пуск, захват, сопровождение и наведение ЗУР на сопровождаемые цели, обеспечение подрыва боевого снаряжения с автоматической оценкой боевой работы

МРЛС 92Н6Е представляет собой высокопотенциальную 3-х координатную моноимпульсную станцию с фазированной антенной решеткой проходного типа, с разнообразным набором сигналов. Имеет возможность одновременного трассового сопровождения до 100 целей и точного сопровождения до 6 целей во всех условиях боевой работы. Осуществляет автоматический обмен информацией с средством управления (СУ) 30К6Е.

Командный пункт ЗРС С-400 имеет РЛС, создающую радиолокационное поле в зоне действия системы и осуществляющую в ней обнаружение, трассовое сопровождение и определение государственной принадлежности всех типов целей в количестве, составляющем сотни единиц.

По данным РЛС обнаружения командный пункт производит распределение целей между управляемыми зенитными ракетными комплексами системы, обеспечивает их соответствующими целеуказаниями, а также осуществляет взаимодействие ЗРК в условиях массированных налетов средств воздушного нападения на различных высотах их боевого применения, в обстановке интенсивного радиопротиводействия.

Комплексирование радиолокационной информации, получаемой в различных диапазонах волн, наиболее целесообразно в условиях интенсивного радиопротиводействия. КП ЗРС «Триумф» имеет возможность управления одновременно до 8 ЗРК c общим количеством пусковых установок до 12-ти в каждом.

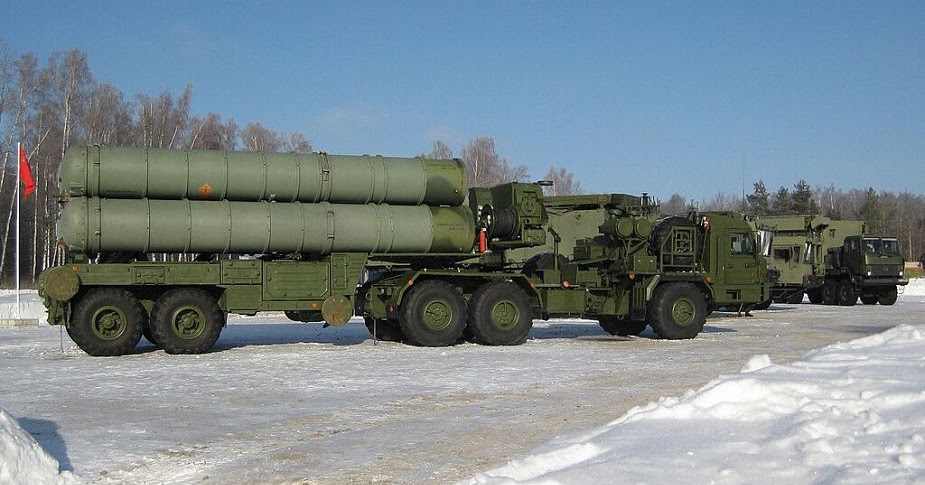

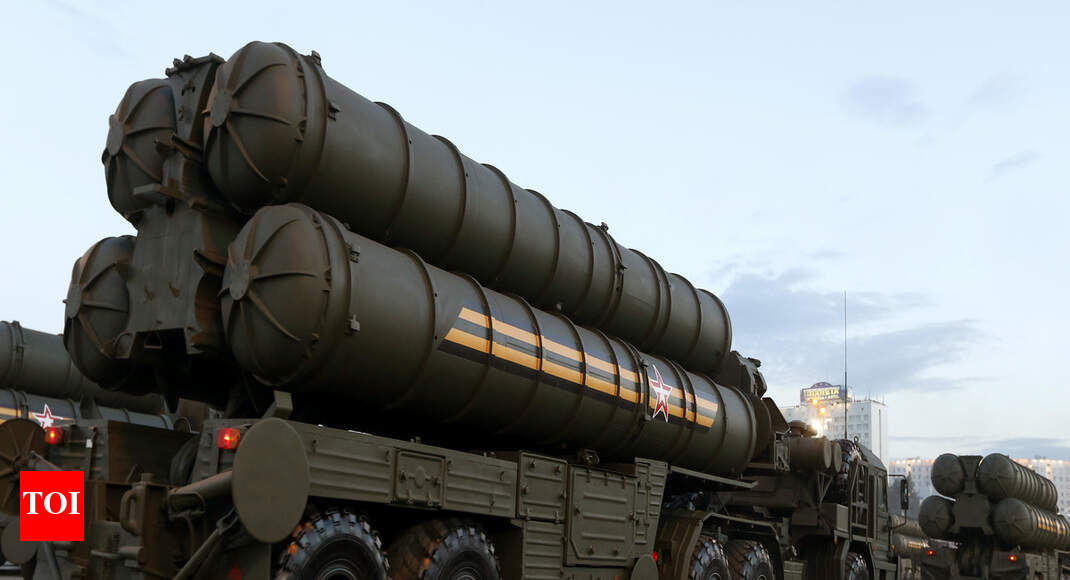

На одной пусковой установке могут размещаться четыре ракеты сверхбольшой дальности (до 400 км), предназначенные для поражения самолетов ДРЛО, воздушных командных пунктов, самолетов РЭБ, стратегических бомбардировщиков и баллистических целей с максимальной скоростью более 3000 м/с. Она сможет уничтожать самолеты за пределами радиовидимости наземных локаторов наведения.

Транспортная машина 5Т58-2 на шасси БАЗ-6402-015 зенитной ракетной системы С-400 «Триумф»

с зенитными управляемыми ракетами 48Н6М

Необходимость поражения загоризонтных целей потребовала установки на ракете принципиально новой головки самонаведения (ГСН), которая может работать как в полуактивном, так и в активном режиме. В последнем случае ракета после набора высоты по команде с земли переводится в режим поиска и, обнаружив цель, наводится на нее самостоятельно.

Используемые в ЗРС С-400 «Триумф» ракеты оснащены 24-килограммовой осколочной боевой частью с управляемым полем поражения.

Боевая часть ракеты осколочно-фугасная, управляемая с многоточечным инициированием, что позволяет перераспределить высвобождающуюся энергию. Подрыв центральной боевой части производится с симметричным осколочным разлетом, но только в случае поступления информации об отсутствии промаха предварительного разрыва.

Боевое снаряжение ракет управляется радиовзрывателем, который использует для адаптации к условиям встречи с целью всю имеющуюся на борту ракеты информацию.

Радиовзрыватель определяет момент подрыва боевой части, который должен быть строго согласован со скоростями разлета осколков для накрытия осколочным полем уязвимой части цели и направлением, в котором требуется обеспечить выброс осколков с повышенными скоростями разлета. Направленный выброс осколков осуществляется применением управляемой осколочно-фугасной боевой части с системой многоточечного инициирования.

Тактико-технические характеристики:

Максимальная скорость поражаемых целей	до 4800 м/с
Максимальная дальность поражения аэродинамической цели	более 200 км
Минимальная дальность поражения аэродинамической цели	2 км
Максимальная высота поражения цели	30 км
Минимальная высота поражения цели	0,01 км
Максимальная дальность поражения тактических баллистических целей	60 км
Минимальная дальность поражения тактических баллистических целей	7 км
Время развёртывания системы из походного состояния	5-10 мин
Время приведения средств системы в боевую готовность из развёрнутого состояния	3 мин
Наработка средств системы до капитального ремонта	10 000 ч
Эксплуатационный срок службы наземных средств	не менее 20 лет
Эксплуатационный срок службы зенитных управляемых ракет	15 лет

Система С-400 / 40Р6 Триумф, комплекс 98Ж6 — SA-21 GROWLER

Автор: DIMMI Создана: 11. 10.2011 22:33:07 Изменена: 08.03.2017 18:56:10 Комментариев: 0 Категории: ЗЕМЛЯ / Комплексы ПВО / Объектовая ПВО / С-400 Триумф — SA-21 GROWLER /

ДАННЫЕ НА 2017 г. (стандартное пополнение) Система С-400 (С-300ПМ3) «Триумф» / 40Р6, комплекс 98Ж6 — SA-21 GROWLER Зенитная ракетная система объектовой ПВО / зенитный ракетный комплекс со средствами обнаружения, координации и целеуказания. Разработка системы ПВО С-300ПМ3 / С-400 начата НПО «Алмаз» / ГСКБ «Алмаз-Антей» (генеральный конструктор — А.Леманский) в процессе развития семейства систем ПВО С-300 в 1986 г. (источник). Система отличается от предыдущих поколений большими возможностями по размерам зоны ПВО, типам поражаемых целей, обеспечивает взаимодействие с комплексами ПВО предыдущих поколений. В ЗРС используются ракеты разработки МКБ «Факел». Серийное производство ракет для систем С-300 и С-400 в 2010-2012 г. г. велось ММЗ «Авангард» (источник). Система С-400 «Триумф» принята на вооружение Постановлением правительства России 28 апреля 2007 г. (источник). Первый ракетный дивизион ЗРС С-400 заступил на боевое дежурство в г.Электросталь Московской области  6 августа 2007 г. Первые боевые стрельбы системы 40Р6 в составе комплекса 98Ж6 успешно проведены на полигоне Капустин Яр в 2011 г. Учения боевых расчетов системы 40Р6 проводятся на полигоне ПВО Ашулук. Пусковая установка 5П85Т2 ЗРС С-400 «Триумф» на репетиции парада на Красной площади в Алабино, 13.04.2012 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net).  Состав системы ПВО С-400: Система ПВО 40Р6 40Р6М Средства управления системы ПВО, в составе: 30К6   — Пункт боевого управления (ПБУ) 55К6 / 55К6М 55К6М ? — Радиолокационный комплекс (РЛК) 91Н6   — (опционально) — мобильный РЛК — всевысотный обнаружитель 96Л6         Ракетные комплексы (6 ед. до 2012 г., 8 ед. после 2012 г. в системе), в составе: 98Ж6   — Многофункциональная РЛС подсвета и наведения 92Н6 / 92Н6А 92Н6АМ — Транспортно-пусковые установки (ТПУ, до 6-12 ед. в дивизионе / комплексе) 5П85Т2 5П85СМ2 — (опционально) передвижная вышка для антенного поста 92Н6 40В6М         Зенитные управляемые ракеты (ЗУР):     — ЗУР систем ПВО С-300ПМ1 / С-300ПМ2 48Н6, 48Н6М, 48Н6ДМ   — ЗУР средней дальности 9М96, 9М96Д   — ЗУР большой дальности 40Н6         Комплекс средств технического обеспечения 30Ц6   Унифицированный тренажерный комплекс 16Ю6Т «Тембр-Т» / «Те­нор»   Основные средства системы ПВО С-400: Комплекс средств управления системы ПВО 30К6 в составе пункта боевого управления системы ПВО 55К6, РЛС обнаружения и целеуказания 91Н6 и опционально придаваемых средств РЛС. Командный пункт ЗРС 55К6 взаимодействует с РЛС обнаружения воздушных целей 91Н6, которая обеспечивает обнаружение, трассовое сопровождение и определение государственной принадлежности нескольких сотен целей разных типов (баллистические, аэродинамические, зависающие). По данным РЛК командный пункт производит распределение целей между зенитными ракетными комплексами 98Ж6 системы, обеспечивает ЗРК соответствующими целеуказаниями, а также осуществляет взаимодействие ЗРК в условиях массированных налетов средств воздушного нападения на различных высотах их боевого применения, в обстановке интенсивного радиопротиводействия. Командный пункт ЗРС может также получать дополнительную трассовую информацию о целях от вышестоящих командных пунктов, на которые замыкаются наземные РЛС дежурного и боевого режимов, или непосредственно от этих РЛС, а также от бортовых РЛС авиационных комплексов и, например, самолетов ДРЛО. Комплексирование радиолокационной информации, получаемой в различных диапазонах волн, наиболее целесообразно в условиях интенсивного радиопротиводействия. Командный пункт ЗРС С-400 «Триумф» может обеспечить координацию работы одновременно до 8 ЗРК. РЛК 91Н6 работает в режиме кругового обзора, является трехкоординатным, помехозащищенным. РЛС оснащена ФАР с двумерным сканированием лучом. ТТХ системы: 40Р6 Дальность обнаружения целей 600 км Количество одновременно сопровождаемых трасс целей до 300 ед. Количество одновременно обстреливаемых полным составом ЗРС целей 36 ед. (ЗРС до 2012 г., 6 ЗРК по 6 целей, источник) 80 ед. (ЗРС после 2012 г., 8 ЗРК по 10 целей, источник) Количество одновременно наводимых полным составом ЗРС ракет 72 ед. (ЗРС до 2012 г., 2 ракеты на цель, источник) 160 ед. (ЗРС после 2012 г., 2 ракеты на цель, источник) Зона обзора РЛС 91Н6 — аэродинамические цели азимут — 360 град. угол места — 14 град. Зона обзора РЛС 91Н6 — баллистические цели азимут — 60 град. угол места — 75 град. Дальность поражения целей — аэродинамические цели 2 — 250 км (без ракеты 40Н6) Дальность поражения целей — баллистические цели 7 — 60 км Высота поражения целей 5 — 30000 м Скорость цели максимальная 4800 м/с Время развертывания ЗРС с марша 5-10 мин Время приведения ЗРС в боевую готовность из развернутого состояния 3 мин Наработка средств ЗРС до капитального ремонта 10000 часов Назначенный срок службы не менее 20 лет Ракетный комплекс системы ПВО С-400: ЗРК 98Ж6 включает в свой состав многофункциональный РЛК 92Н6, транспортно-пусковые установки (до 12 ед.) с ЗУР нескольких типов. Для размещения антенного поста РЛК 92Н6 может придаваться вышка 40В6М. РЛК 92Н6 является многофункциональной моноимпульсной четырехкоординатной РЛС (МФРЛС), которая обеспечивает наведение ЗУР на цели целеуказание на которых распределено ЗРК командным пунктом системы ПВО по данным средств обнаружения системы ПВО и внешних источников информации о воздушной обстановке. При автономном полете ЗУР к целям на начальном и маршевом участках траекторий не используется многофункциональная РЛС ЗРК, что позволяет освободить каналы МФРЛС от функции сопровождения ЗУР и увеличить число одновременно сопровождаемых и обстреливаемых целей. Применение головок активного самонаведения освобождает МФРЛС от функции сопровождения и подсветки цели на участке самонаведения, что также расширяет возможности радиолокатора по числу сопровождаемых целей. Предусматривается применение в ЗУР перспективных комплексированных активно-полуактивных ГСН, имеющих также пассивный канал приема, способных осуществлять поиск не только частоты принимаемого сигнала, но также поиск цели по угловым координатам. Транспортно-пусковые установки (ТПУ) 5П85Т2 и 5П85СМ2-01 штатно несут по 4 ТПК с ракетами разных типов. Ракеты и типы ПУ в составе разных вариантов систем С-400 могут варьироваться. Считается, что в состав ЗРК 98Ж6 включено до 12 ПУ. Пусковая установка 5П85Т2 ЗРС С-400 «Триумф» на репетиции парада на Красной площади в Алабино, 13.04.2012 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net). Пусковая установка 5П85Т2 ЗРС С-400 «Триумф» в развернутом положении в парке «Патриот», г.Москва, 2015 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net). Пусковая установка 5П85СМ2 ЗРС С-400 «Триумф» на репетиции парада на Красной площади в Москве, 05.05.2016 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net). Транспортно-пусковая установка 51П6А производится наряду с ТПУ 5П85СМ2-01 Горьковским Обуховским заводом начиная с 2014 г. В 2014 г. выпущено 24 ТПУ такого типа (источник). Пусковая установка 51П6 на шасси МЗКТ-7930 в цехах Обуховского завода (фото — Саид Аминов, http://saidpvo. livejournal.com). Транспортно-пусковая установка 5П90С на шасси БАЗ-6090-022 впервые показана в Бронницах в 2011 г. и по состоянию на 2014 г. обсуждается возможное производство ТПУ на замену уже производящихся ТПУ (источник). Пусковая установка 5П90С на шасси БАЗ-6909-022 ЗРС С-400 «Триумф» на показе техники в Бронницах, 10.06.2011 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net). Типы транспортно-пусковых установок системы ПВО С-400:   5П85Т2 5П85СМ2-01 (источник) 51П6А 5П90С Шасси БАЗ-6402 МЗКТ-543М МЗКТ-7930 БАЗ-6909-022 Год выпуска 2007 г. 2010 г. с 2014 г. — серийное производство 2011 г. — показ в Бронницах Информация штатная ПУ комплексов выпуска 2007-2014 г.г. штатная ПУ комплексов штатная ПУ комплексов опытная ПУ, на вооружение не принята Ракеты 48Н6 / 48Н6М / 48Н6ДМ (источник) 48Н6 / 48Н6М / 48Н6ДМ (источник) 48Н6ДМ, 40Н6, 9М96Д (источник)   Экипаж   2 чел     Длина   13340 мм     Ширина   3150 мм     Высота   3800 мм     Масса без ТПК   31820 кг     Масса с ТПК   43240 кг     Скорость по шоссе   60 км/ч     Запас хода   850 км     Производитель   Горьковский Обуховский завод Горьковский Обуховский завод   30 марта 2016 г. СМИ сообщают со ссылкой на источник в дирекции концерна ПВО «Алмаз-Антей» о планах выпуска пусковых установок систем ПВО типа С-400 и С-500 на шасси БАЗ — завода, который были приобретен концерном ПВО в 2015 г. (источник). Ракеты системы ПВО С-400: Ракеты системы ПВО С-400 разработаны МКБ «Факел», генеральный конструктор с 1991 г. В.Г.Светлов. Серийное производство ракет для систем С-300 и С-400 в 2010-2016 г.г. ведется ММЗ «Авангард» (источник). — 40Н6 — зенитная управляемая ракета сверхбольшой дальности (до 400 км), предназначена для поражения самолетов ДРЛО, воздушных командных пунктов, самолетов РЭБ, стратегических бомбардировщиков и баллистических целей с максимальной скоростью более 3000 м/с. Ракета может уничтожать самолеты за пределами радиовидимости наземных локаторов наведения. Необходимость поражения загоризонтных целей потребовала установки на ракете принципиально новой головки самонаведения (ГСН), разработанной ЦКБ «Алмаз», которая может работать как в полуактивном, так и в активном режиме. В последнем случае ракета после набора высоты по команде с земли переводится в режим поиска и, обнаружив цель, наводится на нее самостоятельно. 28 июня 2012 г. командующий войсками ПВО-ПРО войск ВКО России генерал-майор Андрей Дёмин заявил СМИ, что новая дальняя ракета для зенитных ракетных систем С-400 прошла испытания и скоро поступит на вооружение. Серийное производство ракет 40Н6 по состоянию на 2012 г. осваивается ММЗ «Авангард» по госконтракту №3/2/7/72-12-ДОГОЗ от 02.03.2012 г. на поставку изделий 40Н6 Министерству обороны России. В 2012 г. серийное производство ракет 40Н6 не начато — планируется на 2013 г. (источник). 7 марта 2017 г. министр обороны России Сергей Шойгу заявил о рассмотрении итогов государственных испытаний «перспективной ЗУР большой дальности» (источник). — 9М96 / 9М96Д — зенитные управляемые ракеты средней дальности. Ракеты могут поражать все существующие и перспективные ракетные и авиационные средства на средних дистанциях. Ракеты 9М96 и 9М96Д унифицированы для межвидового применения в системах ПВО ВКО и ВМФ. Ракеты этих типов имеют значительно меньшие габариты, что позволяет размещать в габаритах одного стандартного ТПК систем типа С-300 кассету-контейнер с 4 ракетами. Ракета 9М96М оптимизирована для борьбы с высокоточным оружием, крылатыми ракетами и баллистическими целями, в том числе малозаметными. Ракеты полностью унифицированы между собой по составу оборудования, боевому оснащению и конструкции. — 48Н6 / 48Н6М — ракеты систем ПВО С-300 — 35Р6 и 35Р6-2. Могут применяться с соответствующих пусковых установок в составе системы ПВО С-400. — 48Н6ДМ — ракета ЗРС С-400 обеспечивает использование ЗУР ЗРС типа С-300ПМ1 и С-300ПМ2. Основной ЗУР системы С-400 является ракета 48Н6ДМ. Конструкции ЗУР:   40Н6 9М96 / 9М96Д 48Н6ДМ Конструкция ракеты Вероятно, двухступенчатая твердотопливная ракета с несущим корпусом и аэродинамическими рулями-стабилизаторами Одноступенчатая ракета, аэродинамическая схема  — «утка». При пуске ракеты выстреливается ПАДом на высоту около 30 м со склонением ракеты в сторону цели. Одноступенчатая ракета, аэродинамические рули совмещены с газовыми рулями Конструкция ракеты 48Н6. Цифрами обозначены: 1. Радиопеленгатор / визир; 2. Автопилот; 3. Радиовзрыватель; 4.  Аппаратура радиоуправления; 5.  Источник электроэнергии; 6.  Предохранительно-исполнительный механизм; 7.  Боевая часть; 8. Двигатель; 9.  Аэродинамический руль-элерон; 10. Рулевой привод; 11. Устройство раскрытия руля-элерона; 12. Газовый руль-элерон (источник). Транспортно-пусковой контейнер ракеты типа 48Н6 (источник). Системы управления ЗУР: 40Н6 9М96 / 9М96Д 48Н6 / 48Н6М / 48Н6ДМ Система управления и наведение Комбинированная: инерциальная система управления + ГСН разработки ЦКБ «Алмаз» активно-полуактивная с переводом в режим поиска цели по команде ЗРК. После обнаружения цели в режиме «поиска» активная РЛС наводит ракету на цель. Комбинированная: инерциальная система управления с наведением на координаты цели, полученные от ЗРК перед стартом с корректировкой информации о цели по линии связи. На конечном этапе полета ракета наводится активной радиолокационной ГСН. Комбинированная: инерциальная система управления с радиокоррекцией сопряженная с полуактивной радиолокационной ГСН Двигательные установки ЗУР: 40Н6 9М96 9М96Д 48Н6ДМ ПАД есть есть есть есть Двигатель 1 ступени РДТТ РДТТ, масса двигателя меньше массы двигателя ракеты 9М96Д, но тяга лишь немного меньше Ракета оснащена газодинамическими органами корректировки направления полета РДТТ Ракета оснащена газодинамическими органами корректировки направления полета РДТТ Двигатель 2 ступени РДТТ — — — ТТХ ЗУР (источник, источник): 40Н6 9М96 9М96Д 48Н6 48Н6М 48Н6ДМ Длина       7. 5 м 7.5 м 7.5 м Диаметр корпуса     240 мм 519 мм 519 мм 519 мм Масса стартовая   333 кг 420 кг 1900 кг 1900 кг 1900 кг Масса БЧ   24 кг 24 кг 145 кг 150 кг 180 кг Дальность действия до 400 км 40 км 135 км 150 км 200 км 250 км Высота поражения 185 км 5 — 20000 м 5 — 35000 м     10 — 27000 м Скорость максимальная   1000 м/с 1000 м/с 2100 м/с 2100 м/с 2500 м/с Скорость цели максимальная         4800 м/с Допустимая перегрузка ракеты   до 20 G до 20 G       Вероятность поражения цели без учета эксплуатационной надежности   — не менее 0. 9 для пилотируемых целей, в том числе выполненных по технологии “стелс”, барражирующих и совершающих противозенитный маневр; — не менее 0.8 для беспилотных целей, в том числе совершающих противозенитный маневр (при этом с вероятностью не менее 0.7 сопровождается уничтожением их боевой нагрузки) — не менее 0.9 для пилотируемых целей, в том числе выполненных по технологии “стелс”, барражирующих и совершающих противозенитный маневр; — не менее 0.8 для беспилотных целей, в том числе совершающих противозенитный маневр (при этом с вероятностью не менее 0.7 сопровождается уничтожением их боевой нагрузки)       Время подготовки к пуску   не более 8 сек не более 8 сек       Назначенный срок службы   15 лет 15 лет       Боевое оснащение: 40Н6 9М96 / 9М96Д 48Н6 и модификации Типы БЧ Нет данных Унифицированная осколочная БЧ с управляемым полем поражения. БЧ оснащена радиовзрывателем. Радиовзрыватель определяет момент подрыва боевой части, который должен быть строго согласован со скоростями разлета осколков для накрытия осколочным полем уязвимой части цели и направлением, в котором требуется обеспечить выброс осколков с повышенными скоростями разлета. Направленный выброс осколков осуществляется применением управляемой осколочно-фугасной боевой части с системой многоточечного инициирования. Эта система по команде радиовзрывателя на срабатывание боевой части в управляемом режиме (при наличии информации о фазе промаха) вызывает инициирование ее заряда в соответствующих требуемому направлению периферийных точках подрыва. В результате происходит перераспределение энергии взрыва заряда в заданном направлении и метание основной части осколочного поля с повышенной скоростью в сторону цели. При отсутствии информации о фазе промаха реализуется центральный подрыв боевой части с симметричным разлетом осколков. Обычная осколочная боевая часть Ядерная БЧ малой мощности разработки ВНИИЭФ (ист. — Веселовский) Компоненты и вспомогательное оборудование системы ПВО: — 30Ц6 — комплекс средств технического обеспечения системы ПВО С-400 — транспортная машина 5Т58-2 на шасси БАЗ-6402-015 предназначена для транспортировки ЗУР в ТПК. Транспортная машина 5Т58-2 на шасси БАЗ-6402-015 ЗРС С-400 «Триумф» на показе техники в Бронницах, 10.06.2011 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net). — 16Ю6Т «Тембр-Т» / «Те­нор» — уни­фи­ци­ро­ван­ный тре­наж­ный ком­плекс (УТК) для под­го­тов­ки бое­вых рас­че­тов ЗРС C-400 (источник). Разработка комплексов велась ГСКБ «Алмаз-Антей» в рамках ОКР «Тенор-ПВО» (ист. — Котеленец). В 2010 г. создан опытный образец стенда для изделия 40Р6 (С-400) и 35Р6М2, проведены его предварительные испытания (ист. — Годовой отчет ГСКБ «Алмаз-Антей» за 2010 г.). В декабре 2013 г. заключен договор на изготовление и поставку 4 серийных образцов комплексов. При изготовлении серийных комплексов произошло кардинальное обновление конструкции в соответствии с современными возможностями вычислительной техники. В результате слаженной работы в соответ- ствии с графиком поставки в ноябре 2014 года четыре комплекта УТК ушли в Гатчину, Тверь, Ярославль и Находку. Разработчики УТК: Асеев М.В., Батов П.Л., Безлепкина О.Ю., Бог- данов А.И., Бородина В.А., Доброжанская О.Л., Калашник И.Е., Стерхов Я.Н. (ист. — Котеленец). Модификации: Система С-400 / 40Р6 «Триумф», комплекс 98Ж6 — SA-21 GROWLER — базовый вариант системы ПВО. Система 40Р6М — развитие системы ПВО. Статус: СССР / Россия: — 1986 г. — начало разработки системы С-300ПМ3 / С-400. — 2007 г. 28 апреля — система ПВО С-400 принята на вооружение ВС России Постановлением правительства России. — 2007 г. 12-13 июля — на полигоне «Капустин Яр» проводились стрельбы ЗРС С-400 по мишеням. Первая цель сбита на скорости 2800 м/с, вторая ракета-мишень «Кабан» была обнаружена, а затем уничтожена на высоте 16 км (источник). — 2007 г. 6 августа — первый полк с ЗРС С-400 «Триумф» заступил на боевое дежурство в Подмосковье — в г.Электросталь (источник). — 2008 г. 01 ноября — ГСКБ «Алмаз-Антей» подписан госконтракт №428/3/100-ПВО на поставку компонентов комплексов С-400 — в частности, пунктов боевого управления 55К6М в 2010 г. и позже. — 2009 г. — ГСКБ «Алмаз-Антей» изготовлены и сданы Государственному заказчику многофункционоальная РЛС 92Н6А и пункт боевого управления 55К6М системы С-400. Также в 2009 г. проведены стыковочно-настроечные работы (СНР) и приемо-сдаточные испытания (ПСИ) комплекса 98Ж6, выполнены работы по оказанию технической помощи по вводу в эксплуатацию средств изделия 40Р6 на местах постоянной дислокации (ист. — Годовой отчет ГСКБ «Алмаз-Антей» за 2009 г.). — 2010 г. — ГСКБ «Алмаз-Антей» в соответствии с госконтрактом №428/3/100-ПВО от 01.11.2008 г. поставило ВС России пункты боевого управления 55К6М — изделие 55К6М с ЗИП-ОБ в полуприцепе П-11НМ — по 1 ед. в марте и в ноябре 2010 г. По тому же контракту произведены и поставлены два комплекта многофункциональной РЛС системы ПВО 92Н6А в сентябре и ноябре 2010 г. (ист. — Годовой отчет ГСКБ «Алмаз-Антей» за 2010 г.). — 2011 г. 18 февраля — в проверке новой техники приняли участие два дивизиона С-400 210-го зенитного ракетного полка, уничтожена цель на скорости 550 м/с (источник). — 2011 г. февраль — на полигоне Капустин Яр сдан в эксплуатацию полковой комплект ЗРС С-400 «Триумф» — второй в Подмосковье (210 ЗРП). К боевому дежурство часть будет готова в мае 2011 г. (источник). — 2011 г. 11 октября — согласно заявлению первого заместителя министра обороны России А.Сухорукова третий и четвертый полковые комплекты ЗРС С-400 будут поставлены в ВС России вместо 2011 г. (как планировалось ранее) в рамках госзаказа на 2012 г. — 2015 г. 26 ноября — дивизион(ы) 549-го ЗРП из г.Электросталь переброшен(ы) в Сирию (авиабаза Хмеймим). Пусковые установки 5П85СМ2 ЗРС С-400 на авиабазе Хмеймим в Сирии (источник). Пусковые установки 5П85СМ2-01 509-го ЗРП, 01.03.2016 г., г.Новосибирск (http://www.mil.ru). — 2016 г. — в ВС России 39 дивизионов ЗРС С-400 (ок. 300 ПУ). Поставки ЗРС С-400 «Триумф» промышленностью (данные на 14.01.2017 г.):   Воинская часть Состав Дислокация Хронология 1 606 ЗРП 4 дивизии ПВО 2 дивизиона по 8 ПУ 5П85Т2 до 2016 г., 5П85СМ2 с января 2016 г. г.Электросталь, Московская область — 06.08.2007 г. — первый дивизион ЗРС С-400 — 2009 г. — второй дивизион — 29.01.2016 г. — новый полк сменил 606-й ЗРП в г.Электросталь (источник) — вероятно, произошло обновление ПУ на 5П85СМ2 2 210 ЗРП 5 дивизии ПВО 2 дивизиона по 8 ПУ 5П85Т2 г.Дмитров, Московская область — февраль 2011 г. — поставка полкового комплекта ЗРС С-400 (источник) 3 93 ЗРП 5 дивизии ПВО 2 дивизиона по 8 ПУ г. Звенигород, Московская область — 2012 г. — поставка полкового комплекта ЗРС С-400 (источник) 4 589 ЗРП 93 дивизии ПВО 2 дивизиона по 8 ПУ г.Находка, Дальний Восток — 08.06.2012 г. — передача 4-го полкового комплекта ЗРС С-400 ПВО (источник)   183 ЗРП 44 дивизии ПВО 2 дивизиона по 6 ПУ 5П85Т2 г.Калининград — 2013 г. — поставка полкового комплекта ЗРС С-400 (источник)   1537 ЗРП 51 дивизии ПВО 2 дивизиона по 8 ПУ г.Новороссийск — 2013 г. — поставка полкового комплекта ЗРС С-400 (источник)   549 ЗРП 4 дивизии ПВО 2 дивизиона по 8 ПУ 5П85СМ2-01 г.Курилово, Московская область — 2014 г. — поставка полкового комплекта ЗРС С-400, четвертый полк ЗРС С-400 в Московской области (источник) — 26.11.2015 г. — дивизион(ы) переброшен(ы) в Сирию (Хмеймим)   531 ЗРП 1 дивизии ПВО 2 дивизиона по 8 ПУ 5П85СМ2-01 в комбинации с С-300ПМ г. Полярный / Гаджиево — 2014 г. — поставка полкового комплекта ЗРС С-400 (источник)   1532 ЗРП 52 дивизии ПВО 3 дивизиона по 8 ПУ г.Петропавловск-Камчатский, Камчатка Первый полковой комплект 2015г. поставки. — 2015 г. — поставка полкового комплекта ЗРС С-400 (источник)   500 ЗРП 2 дивизии ПВО 2 дивизиона п.Гостилицы, Ленинградская область Второй полковой комплект 2015г. поставки. — 2015 г. — поставка полкового комплекта ЗРС С-400 (источник)   1533 ЗРП 93 дивизии ПВО 2 дивизиона г.Владивосток, Дальний Восток Третий полковой комплект 2015г. поставки. — 2015 г. — поставка полкового комплекта ЗРС С-400 (источник)   ВС Алжира 1-2 дивизиона ?   Вероятно, поставлен 1 или 2 дивизиона из состава 606-го ЗРП (г.Электросталь) ЗРП за замену 606 ЗРП 2 дивизиона г. Электросталь, Московская область Четвертый полковой комплект 2015г. поставки. — 29.01.2016 г. — новый полковой комплект для 606-й ЗРП в г.Электросталь (источник) 12 590 ЗРП 41 дивизии ПВО 2 дивизиона на СПУ 5П85СМ2-01 (ист. — МО РФ) г.Новосибирск Первый полковой комплект 2016 г. поставки. — 01.03.2016 г. — ЗРП заступил на боевое дежурство (ист. — МО РФ) 13 18 ЗРП 31 дивизии ПВО 2 дивизиона г.Феодосия, Крым Второй полковой комплект 2016 г. поставки. — 12.08.2016 г. — поставка полкового комплекта ЗРС С-400 (источник, источник) — октябрь 2016 г. — плановый срок поставки на февраль 2016 г. — 14.01.2017 г. — полк заступил на боевое дежурство — 2018 г. — состав полка будет увеличен до трехдивизионного (источник) 14 ЗРП 2 дивизиона г.Подольск, Московская область Третий полковой комплект 2016 г. поставки. — 03.11.2016 г. — поставка полкового комплекта ЗРС С-400 (источник) — 11.01.2017 г. — заступление на боевое дежурство (источник) 15 1488 ЗРП 2 дивизиона г.Зеленогорск, Ленинградская область Четвертый полковой комплект 2016 г. поставки. — октябрь 2016 г. — плановый срок поставки по состоянию на февраль 2016 г. — декабрь 2016 г. — поставка полкового комплекта ЗРС С-400 (источник) — 08.12.2016 г. — заступление на боевое дежурство (источник) 16 ЗРП 2 дивизиона Крайний Север Пятый полковой комплект 2016 г. поставки. — октябрь 2016 г. — плановый срок поставки по сосотянию на февраль 2016 г. — декабрь 2016 г. — поставка полкового комплекта ЗРС С-400 (источник) — начало 2017 г. — планируется заступление на боевое дежурство (МО РФ)   ЗРП 2 дивизиона Западный военный округ — 2017 г. — планы / прогноз №1   ЗРП 2 дивизиона Западный военный округ — 2017 г. — планы / прогноз №2   ЗРП 2 дивизиона   — 2017 г. — планы / прогноз №3, второй полк ЗРС С-400 планируется развернуть в западной части Крыма во второй половине 2017 г. В 2018 г. состав обоих полков будет увеличен до трехдивизионного (источник)   ЗРП 2 дивизиона   — 2017 г. — планы / прогноз №4   ЗРП 2 дивизиона   — 2018 г. — планы / прогноз   ЗРП 2 дивизиона   — 2018 г. — планы / прогноз   ЗРП 2 дивизиона   — 2019 г. — планы / прогноз   ЗРП 2 дивизиона   — 2019 г. — планы / прогноз Экспорт: в конце 2014 г. готов экспортный паспорт ЗРС С-400, что позволяет вести поставку системы зарубежным заказчикам (ист. — Котеленец). Алжир: — 2010 г. — ГСКБ «Алмаз-Антей» подготовлены материалы и исходные данные к контрактам на поставку ЗРС С-400 «Триумф» (ист. — Годовой отчет ГСКБ «Алмаз-Антей» за 2010 г.). — 2015 г. — по неподтвержденным данным поставлены первые ЗРК. Индия: — 2015 г. 18 декабря — одобрено приобретение 5 полковых комплектов ЗРС С-400 (источник). — 2016 г. 15 октября — во время Российско-Индийского саммита подписано соглашение о подставках ЗРС С-400 в Индию (источник). Китай: — 2010 г. — ГСКБ «Алмаз-Антей» проведены технические консультации по ЗРС С-400 «Триумф». Проведены подготовительные мероприятия в интересах по модернизации ранее поставленных ЗРС С-300ПМУ1 и СУ 83М6Е до уровня СПВО «Фаворит» (ист. — Годовой отчет ГСКБ «Алмаз-Антей» за 2010 г.). — 2016 г. — сообщается о том, что соглашение на поставку ЗРС С-400 подписаны в 2016 г. или ранее (источник). — 2017 г. — ожидаются поставки первых ЗРК. Источники: Веселовский А.В. 65 лет славной истории — залог стабильности и успеха. // ПРоАтом. 2011 г. (источник) Зенитный ракетный комплекс С-400 «Триумф», источник. Котеленец Д. Поставлены в войска. // Стрела. № 12 / 2014 г. Лента.ру. Сайт http://lenta.ru, 2011 г.

Обсудить на форуме

Зенитный ракетный комплекс ЗРК С-400 Триумф 2020 года, технические характеристики (ТТХ), скорость системы, фото и видео

Главная » Боеприпасы » Ракеты

Ракеты

На чтение 6 мин Опубликовано 15.10.2018

Зенитная ракетная система «Триумф» создана для поражения самолетов-разведчиков, БПЛА, самолетов управления и радиолокационного обнаружения, самолетов-постановщиков помех, самолетов тактической и стратегической авиации, баллистических ракет средней дальности, тактических и оперативно-тактических баллистических ракет, гиперзвуковых целей, а также иных перспективных и современных средств воздушного нападения. ЗРК С-400 впервые поставили на боевое дежурство в 2007 году в подмосковной Электростали.

ПВО С-400 «Триумф» создан на основе российского комплекса С-300, но он обладает существенно лучшими тактико-техническими возможностями по эффективности, по зоне охвата, а также по многообразию поражаемых целей. По критерию «стоимость – эффективность» новая зенитная ракетная система С-400 «Триумф» обеспечивает выигрыш примерно в 2,5 раза по сравнению с морально устаревшей С-300. «Триумф» – единственная система, способная работать выборочно с применением нескольких типов ракет – новых и старой разработки, применявшихся в комплексах С-300ПМУ-1 и С-300ПМУ-2. С-400 позволяет создавать противовоздушную эшелонированную оборону, расширяет зоны поражения, имеет существенные перспективы для модернизации.

Содержание

История создания комплекса С-400

Основным разработчиком ЗРК С-400 стал ОАО «НПО «Алмаз», который входит в Концерн ПВО «Алмаз-Антей». Комплекс может применяться ночью и днем в любых физико-географических, а также погодно-климатических условиях при сильном радиоэлектронном противодействии. С-400 «Триумф» – система противосамолетной обороны и нестратегической ПРО с новейшим математическим обеспечением.

Необходимость создания ПВО с дальностью обнаружения и поражения на дистанции 400 км было обусловлено развитием боевых возможностей самолетов ДРЛО типа «Авакс». Проект комплекса «Триумф» стартовал в 1988 г. Коллектив конструкторов возглавил генеральный конструктор «Алмаза» А.А. Леманский. В качестве прототипа КБ использовало ЗРС С-300П.

Комплекс С-400 отличается от предыдущего поколения С-300 расширенной зоной применения, он может использовать существующие и перспективные зенитные управляемые ракеты. Новая ЗУР типа 9М96Е создана для первоочередного поражения воздушных КП, самолетов ДРЛО и РЭБ, ОТБР и БРСД, стратегических бомбардировщиков на расстоянии до 400 км. Ракеты 9М96Е2 и 9М96Е унифицированы между собой, их могут использовать также корабельные зенитные ракетные комплексы. ЗУР 9М96Е2 имеет более мощный двигатель, большую стартовую массу, длину и дальность поражения. В среднем их эффективность в 2 раза выше возможностей комплексов «Астер» и «Патриот». Ракетный комплекс «Триумф» также может применять ракеты 48Н6Е2 и 48Н6Е.

Первый пуск модифицированной ракеты 48Н6Е был осуществлен на полигоне Капустин Яр в январе 1999 года. В 2006 году были завершены испытания ракеты, созданной для поражения баллистических целей при помощи физического разрушения головных частей ракет. В июле 2007 года на том же полигоне Капустин Яр были осуществлены боевые стрельбы С-400. Цель двигалась со скоростью 2,8 километров в секунду и была успешно поражена. Тем самым были продемонстрированы великолепные характеристики ПВО «Триумф».

В 2007 году на боевое дежурство поставили первый дивизион «Триумф» в подмосковном городе Электросталь. Силы ПВО ежегодно получают 1-2 полка, оснащенных данными комплексами. «Триумф» отправляется и на экспорт. В 2020 году комплекс С-400 поставили на боевое дежурство в в Заполярье – в Мурманской области. Он способен отслеживать даже взлеты самолетов с норвежских баз.

Технические характеристики ЗРК С-400 “Триумф”

• Максимальная скорость поражаемых целей составляет 4,8 км/c
• Дальность обнаружения цели С-400 составляет 600 км
• Максимальная дальность поражения аэродинамической цели составляет 400 км
• Минимальная дальность поражения аэродинамической цели составляет 2 км
• Максимальная высота поражения цели составляет 30 км
• Минимальная высота поражения ракеты цели составляет 0,005 км
• Максимальная дальность уничтожения тактических баллистических целей составляет 60 км
• Минимальная дальность уничтожения тактических баллистических целей составляет 7 км
• Количество целей, одновременно обстреливаемых комплексом, составляет 36 штук
• Количество одновременно наводимых ракет составляет 72 штук
• Время развертывания комплекса из походного состояния в боевое составляет в среднем 5-10 минут
• Время приведения средств комплекса в боевую готовность составляет 3 минуты
• Наработка средств комплекса до капитального ремонта составляет 10 000 часов
• Эксплуатационный срок службы наземных средств составляет не менее 20 лет
• Эксплуатационный срок службы зенитных управляемых ракет составляет не менее 1 года.

Устройство ЗРК С-400

В состав комплекса С-400 входят:

• Средства управления 30К6Е включают:
  • РЛС обнаружения 91Н6Е;
  • пункт управления 55К6Е.
• Зенитные ракетные комплексы 98Ж6Е в составе (до 6 шт.):
  • РЛС управления 92Н2Е;
  • Зенитные ракеты 48Н6Е3, 48Н6Е2, 48Н6Е существующих ЗРК С-300, включая ракеты 9М96Е2 и 9М96Е и ракета 40Н6Е сверхбольшой дальности;
  • Пусковые установки 5П85СЕ2 и/или 5П85ТЕ2 (до 12 шт.).
• Опционально придаваемые средства:
  • передвижная вышка 40В6М для специального антенного поста 92Н6Е;
  • всевысотная РЛС 96Л6Е.

Особенности конструкции ЗРК С-400

1. С-400 «Триумф» создана на основе передовых научно-технических достижений, с использованием прогрессивных технологий и перспективной элементной базы. Все процессы работы полностью автоматизированы. Обнаружение, сопровождение, распределение целей, их захват, опознавание и сопровождение, выбор типа ракет, готовка к пуску, пуск, наведение ракеты на цели, оценка итогов стрельбы выполняются высокопроизводительными компьютерами командного пункта. КП С-400 может выполнить интегрирование ЗРС в структуру любой системы ПВО.

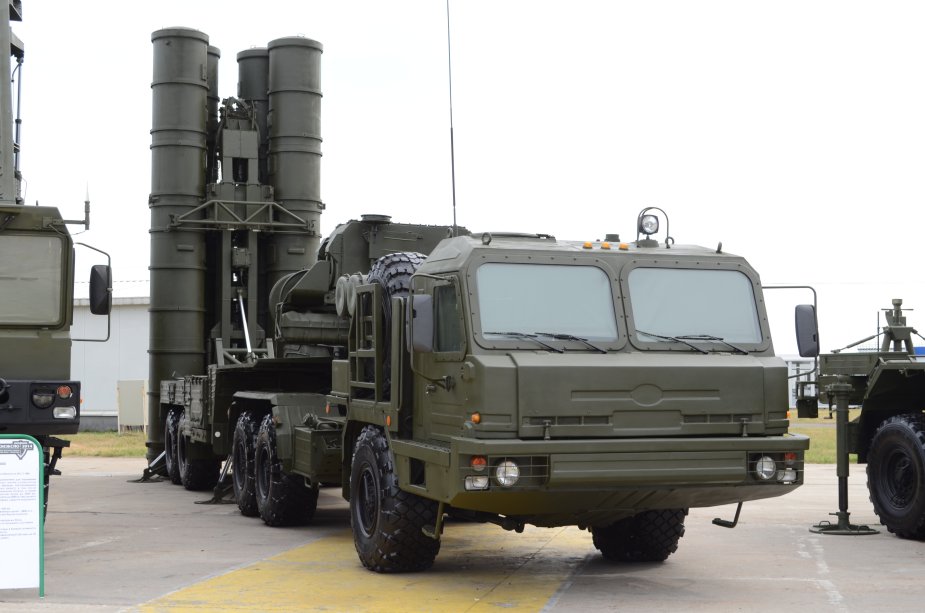

2. С-400 установлен на колесных шасси высокой проходимости, допускающие перевозку воздушным, водным и железнодорожным транспортом. Самоходная пусковая установка (облегченная на автомобильных шасси и тяжелая высокой проходимости) обеспечивает транспортировку и пуск любых типов ЗУР. На облегченной СПУ (шасси «КамАЗ») устанавливают блок из 12 малогабаритных ЗУР. На тяжелой СПУ устанавливают до 4 стандартных ТПК, где размещается по четыре типа 9М96Е2 и 9М96Е средней дальности или по одной новой ЗУР.
3. ЗРК оснащены четырехкоординатными моноимпульсными секторными многофункциональными РЛС 92Н2Е. Используется комбинированная система управления ЗУР, которая состоит из инерциальной системы управления на основной траектории, а также головок самонаведения (ГСН), вступающих в действие на участке сближения. На этапе инерциального управления это позволяет освободить каналы радиолокатора от функции сопровождения, увеличив тем самым число одновременно обстреливаемых и сопровождаемых целей. Использование головок активного самонаведения также освобождает МФРЛС от подсветки цели и сопровождения на участке самонаведения. Это расширяет возможности радиолокатора. Предусматривается использование в ракетах комплексированных перспективных активно-полуактивных ГСН, имеющих и пассивный канал приема, они выполняют поиск и по частоте принимаемого сигнала и по угловым координатам.
4. В отличие от зарубежных аналогов, 9М96Е2 и 9М96Е применяют «холодный» вертикальный старт, то есть перед запуском маршевого двигателя ракеты выбрасываются на высоту свыше 30 метров из контейнера. Во время подъема на эту высоту ракета при помощи газодинамической системы постепенно склоняется в сторону цели. При запуске маршевого двигателя применяется инерциальное управление с радиокоррекцией на первоначальной и средней траектории полета (это обеспечивает максимальную помехозащищенности). При непосредственном перехвате цели применяется активное радиолокационное самонаведение. Перед точкой встречи ракеты с целью при необходимости маневрирования может использоваться режим «сверхманевренности» – применяется газодинамическая система управления. Такая система позволяет увеличить аэродинамическую перегрузку за 0.025 секунд на величину в 20 единиц.

Видео о С-400

Оцените автора

С-400. ЗРК С-400 Триумф. С-400, ракетный комплекс

В последние годы в армиях всего мира упор делается на средства, позволяющие уничтожать врага и вражескую технику на расстоянии, избегая прямого столкновения. Не являются исключением и отечественные ВС. Модернизируются старые ракетные комплексы, создаются новые.

Но во все времена особую роль играли средства для поражения вражеской авиации. Кроме того, в этот перечень в последнее время вошли тяжелые БПЛА и ракеты. Одним из перспективных средств их уничтожения является комплекс С-400, который более известен под названием «Триумф».

Предназначение

Данный ракетный комплекс может быть использован для уничтожения постановщиков помех, самолетов разведки и рекогносцировки, штурмовиков и истребителей, БПЛА, а также вражеского ракетного оружия разных типов назначения.

Преимущества перед существующими образцами

ЗРК С-400 был разработан на базе С-300, но обладает куда лучшими характеристиками во всех областях. Новый комплекс не только дешевле, но и в 2,5 раза эффективнее.

Уникальность «Триумфа» в том, что комплекс может работать не только с новыми ракетами, которые были специально разработаны для него, но и со старыми моделями, которые выпускались для С-300 и ему подобных. Даже в базовом варианте комплекс оснащается сразу четырьмя вариантами ракет. В случае развертывания он позволяет в кратчайшие сроки организовать несколько эшелонов противовоздушной обороны, организовать нападение на воздушные базы разведки противника.

Отличаясь тем самым от предшествующих моделей, С-400 практически полностью автоматизирован, что позволяет значительно сократить количество персонала, который необходим для его обслуживания и ремонта. Благодаря высочайшей степени интеграции с прочими ЗРК и РСЗО, его можно использовать в любом подразделении ВС РФ.

Сведения о разработчике

Сконструирован этот комплекс был в легендарном КБ «Алмаз», при активном участии генерального конструктора А. Леманского. В разработке участвовали специалисты из МКБ «Факел», Новосибирского НИИ ИП (измерительных приборов), а также прочие КБ, связанные с точным машиностроением.

Дата принятия на вооружение

На вооружение и БД комплекс заступил в конце апреля 2007 года, что по военным меркам совсем недавно. Первым населенным пунктом, который данный ЗРК стал прикрывать с воздуха, стал город Электросталь Московской области. В среде НАТО комплекс известен под обозначением SA-20.

Что входит в состав

В вопросе структуры и комплектования С-400 фактически ничем не отличается от своего предшественника. В состав ЗРК входит многофункциональная РЛС, установка для запуска ракет, а также полностью автономные системы наведения и целеуказания. Что касается отличий, то новая модель обеспечивает сопровождение намного большего числа целей, да и вероятность их одновременного уничтожения выше.

Непосредственно в состав С-400 «Триумф» входит сразу несколько конструктивных элементов. Система автоматического управления и наведения 30К6Е включает:

• Командный пункт управления боем 55К6Е.
• Для быстрого обнаружения и ведения противника используется РЛС 91Н6Е.

В состав непосредственно зенитного комплекса 98Ж6Е также входят дополнительные составные части:

• РЛС управления и сопровождения воздушных целей 92Н2Е.
• Для непосредственного запуска ракет применяются стартовые установки 5П85ТЕ2 или же 5П85СЕ2.
• Список ракет, с которыми совместим этот комплекс, впечатляет. Могут быть запущены 48H6E, 48H6E2, 48H6E3. Этот ЗРК допускает также запуски ракеты для поражения сверхдальних целей 40Н6Е.

Если того требует сложившаяся тактическая обстановка, огневому расчету дополнительно могут придаваться следующие опциональные средства:

• Специально предназначенная для сопровождения целей на максимально доступной высоте РЛС 96Л6Е.
• Вышка 40В6М, созданная для улучшения сигнала на антенне 92Н6Е.

Основные сведения о ЗРК

Комплекс С-400 «Триумф» создан в том числе для борьбы с высокоточным оружием противника, позволяя сбивать даже небольшие и скоростные баллистические ракеты. Огромным преимуществом является то, что используемое вооружение не просто уничтожает воздушную цель, но полностью подрывает ее органы управления и всю боевую часть. Следует иметь в виду, что вероятность поражения воздушной цели составляет:

• Для пилотируемых целей таковой показатель составляет не менее 0,9%, причем на вероятность поражения практически не влияет даже выполнение пилотами специальных маневров для уклонения.
• Для беспилотных целей вероятность составляет порядка 0,8%. Даже если ракета или БПЛА поражены только лишь частично, в 70% случаев достигается полное уничтожение их боевой части.

Что касается шасси, на которое бы можно было устанавливать контейнеры, в каждом из которых содержится ракета С-400, то выбор ограничен лишь оснащением конкретной воинской части. Так, в этом амплуа могут использоваться практически все модификации автомобилей МАЗ, КАМАЗ, а также КРАЗ и УРАЛ.

Прочие сведения

Нужно заметить, что в пусковых контейнерах может быть скомбинировано сразу несколько типов ракет, что способствует созданию мощной эшелонированной обороны, которую не сможет преодолеть ни одна из стоящих на вооружении западных ракет.

Автономности и мобильности системы способствует то обстоятельство, что она снабжена мощными генераторами, которые делают С-400 «Триумф» уникальной моделью техники, которая способна эффективно решать боевые задачи в долгом отрыве от частей базирования.

Между составными частями комплекса налаживается радиосвязь, причем как по проводному, так и по беспроводному каналу. Первый вариант используется куда чаще, так как он обеспечивает максимальную защиту передаваемых данных от перехвата. Впрочем, беспроводная связь также имеет право на существование, так как в боевых условиях куда важнее скорость развертывания и мобильность системы.

Управление

Как и в случае с большинством аналогичных систем, управление осуществляется при помощи комбинированной схемы. Практически на всем протяжении полета ракета руководствуется теми данными, которые были загружены в ее управляющую микросхему с РЛС комплекса. Только лишь при максимальном приближении к цели боеголовка начинает следовать за целью, активно следя за ее перемещениями при помощи собственной системы наведения, которая расположена в головной части.

Если говорить о том, на каком удалении С-400 (ракетный комплекс) может поразить цель, то в стандартном состоянии эта дистанция равна 120 километрам. Поражение объекта возможно на высоте от 5 до 30 километров.

От момента обнаружения цели и до самого ее запуска проходит всего лишь восемь секунд. Срок службы каждой ракеты – порядка 15 лет. В случае, когда специальные сертификационные органы могут подтвердить сохранение эксплуатационных свойств оборудования, этот срок может быть значительно продлен.

Уничтожение боевой части

Основное требование современной системы ПВО – не просто сбить ракету, но добиться гарантированного уничтожения ее боевой части. Это особенно актуально в том случае, если система расположена в непосредственной близости от охраняемого ею объекта. Крайне нежелательно, если подбитая ракета упадет на него же, когда в ее корпусе полностью сохранилось взрывчатое вещество или ядерная боеголовка.

Только в том случае, когда боевая часть перехватывается еще на подлете вражеской ракеты к цели, можно исключить столь неблагоприятный вариант развития событий. Уничтожение же наиболее опасных частей вражеской техники может быть достигнуто только в двух случаях: или при прямом попадании в боеголовку, или же при достаточно компактном воздействии на нее осколков.

Перехват целей

Как мы уже и говорили, во многом используемый боезапас отличает С-400. Ракетный комплекс этот примечателен тем, что ракета не стартует сразу из контейнера, а подбрасывается на высоту до 30 метров при помощи пиропатрона. Это не только гарантирует полную безопасность операторов, но и позволяет достичь максимально возможной точности при поражении целей.

Одновременно со стартом маршевого двигателя ракета включает активную систему подавления помех, которая позволяет обойти практически все известные типы защиты от перехвата. Следует учесть, что у ракеты есть собственная газодинамическая система маневрирования, благодаря которой она может с успехом отклоняться от столкновения с ложными целями, постоянно преследуя нужный объект.

Условия гарантированного поражения боевой части ракеты

Как мы уже говорили, одним из условий удачного поражения боеголовки является прямое в нее попадание. Можно понять, что такое может быть выполнено не так часто. А потому основным методом является управляемый и дистанционно инициируемый (по данным сканирования от боевой части ракеты комплекса) выброс осколков. Комплекс С-400, характеристики которого мы приводим ниже, обеспечивает точечный периферийный подрыв вражеской ракеты.

Если же система постановки помех вражеской цели оказывается слишком успешной, то активизируется централизованный подрыв ракеты, в результате чего к цели устремляется симметричное облако осколков.

Важнейшие ТТХ комплекса

• Дальность обнаружения цели достигает 600 км.
• Одновременно может сопровождаться до 300 (!) разнородных объектов.
• Максимальная дальность поражения – до 240 километров.
• Цель может быть поражена на скорости до 4800 м/сек.
• Одновременно может быть атаковано до 36 самолетов или ракет противника.
• По каждой из этих целей единовременно может быть выпущено до двух ракет.
• Время развертывания комплекса С-400, характеристики которого здесь приведены, составляет всего 5-7 минут.
• До капитального ремонта система способна наработать до 10 тысяч часов.

С чем может взаимодействовать эта система

Необходимо заметить, что ЗРК С-400 может эффективно взаимодействовать не только с воздушными и наземными системами наведения, но даже с военными спутниками на орбите планеты. При создании комплекса специалисты руководствовались принципом максимально возможной совместимости, так что его с равным успехом можно использовать в любой группировке ВС РФ.

Особенно перспективным с этой точки зрения видится комплекс радиолокационного наблюдения и наведения — АК РЛДН. Эта аппаратура может производить автоматическую разведку воздушного пространства противника с целью обеспечения максимальной эффективности действий как ЗРК, так и штурмовой авиации.

Система С-400 особенно эффективно работает с его модификацией А-50, а также с модернизированной репликой А-50У, в состав которой входит радиотехнический комплекс «Шмель-М». Он устанавливается на самолете-разведчике Ил-76, так что ЗРК может получать информацию о потенциально опасных объектах, которые находятся в тысячах километрах от него. Кроме того, в настоящее время испытываются комбинации различных типов РТК (радиотехнических комплексов) наземного и воздушного базирования.

Цель этих опытов – поиск наиболее информативного и недорогого варианта. Сразу отметим, что из всех существующих не только на Западе, но и у нас ЗРК именно данный комплекс является наиболее дешевым, надежным и эффективным. Точность поражения ракет, которую имеет ракетный комплекс С-400 «Триумф», ничем не уступает таковой у С-300, но все прочие показатели намного лучше.

Чем отличаются С-300 от С-400 и какие ещё бывают системы ПВО

В последнее время все чаще в прессе, Интернете, на радио или по ТВ можно услышать про системы С-300 и С-400. С одной стороны, все логично. С-400, наверное, лучше, раз цифра больше, вот только чем она лучше, насколько она лучше и лучше ли она вообще? А еще ведь есть С-500, американские Patriot и некоторые другие системы ПВО. Давайте разберемся, чем они отличаются и о чем говорят серьезные дядьки в форме, когда апеллируют этими названиями.

Такая штука может сбить почти любую ракету.

Содержание

• 1 Что такое ПВО?
• 2 Чем отличается ПВО от ПРО
• 3 Можно ли обойти ПВО и ПРО
• 4 История ПВО
• 5 Чем С-300 отличается от С-400?
• 6 Что такое комплекс С-500
• 7 Какие бывают системы ПВО

Что такое ПВО?

Для начала давайте определимся, что вообще такое ПВО. Почти наверняка все представляют, о чем идет речь, но когда дело доходит до расшифровки, вот тут, как говорил мой учитель по литературе, ”кто во что горазд”. На самом деле, расшифровка вытекает из назначения этих систем.

Системы ПВО - сокращение от ”противовоздушная оборона”. Это комплекс мер по обеспечению защиты (обороны) от средств воздушного нападения противника.

Подобные системы должны в автоматическом или полуавтоматическом режиме вести борьбу с любой угрозой, которую представляют летящие объекты, будь то ракеты, самолеты или беспилотные летательные аппараты (БЛА). В первую очередь, это именно оборонительные системы, но в редких случаях их можно настроить на работу по наземным целям. Правда, эффективность их в этом случае будет очень низкой и для этих целей лучше использовать отдельные системы, предназначенные именно для этого.

Чуть раньше мы уже рассказывали о средствах нападения. А именно о крылатых и баллистических ракетах. Оказывается, они не так просты, как кажутся, и у них очень много отличий, о которых никто не знает

К самым известным системам ПВО можно отнести С-300 и С-400, стоящие на боевом дежурстве у России, Украины, Белоруссии, Китая, Казахстана и некоторых других стран. В странах НАТО широкой популярностью пользуются комплексы Patriot, производимые США. Есть и менее известные комплексы, вроде иранского Бавар-373 и израильского I-Dome.

Иранский комплекс ПВО Бавар-373

Комплексом система ПВО называется потому, что включает в себя не только систему поражения летящих целей противника, но и системы раннего обнаружения. Чаще всего сама система находится на мобильной платформе и может достаточно быстро перебазироваться в другой район боевых действий. Также это очень удобно в случае развертывания временной базы в отдаленном районе. Например, российские и американские системы ПВО, которые прикрывают соответствующие базы в Сирийской Арабской Республике.

Чем отличается ПВО от ПРО

Часто можно встретить упоминание двух систем с разной аббревиатурой. Кто-то называет комплексы ПВО, а кто-то ПРО. Истина, как обычно, где-то посередине.

Определение ПВО уже было приведено выше, а определение ПРО выглядит следующим образом:

Противоракетная оборона (ПРО) — комплекс мероприятий разведывательного, радиотехнического и огневого характера, предназначенный для защиты (обороны) охраняемых объектов от ракетного оружия. Противоракетная оборона очень тесно связана с противовоздушной обороной и часто осуществляется одними и теми же комплексами.

Исходя из определений, получается, что ПВО является всего лишь расширенной версией ПРО? Не совсем так. Небольшие отличия и специфика все же есть, но в целом системы имеют схожее назначение, просто ПРО используется для борьбы с ракетами, а ПВО работает по всем воздушным целям, включая беспилотники, бомбардировщики, транспортники и истребители.

Такую красоту сбивать не хочется. Если только не знать, что она тебе несет.

В обывательском представлении системы ПРО представляют из себя только системы для борьбы с межконтинентальными ракетами. На самом деле, их применение не ограничивается только этим направлением. Например, защитные танковые и корабельные системы защиты от ракет тоже входят в комплекс ПРО, как бортовые авиационные системы защиты.

По уровню покрытия системы ПРО делятся на территориальные, зональные и объектные. Первые защищают всю территорию страны, вторые защищают определенный регион, а третьи нужны для защиты конкретных объектов или единиц боевой техники.

Можно ли обойти ПВО и ПРО

Как показывает практика, летательные аппараты, включая беспилотники и ракеты, могут обходить системы ПВО и ПРО. Дело в том, что такие системы не всегда могут эффективно работать с низколетящими целями. Если летательный аппарат находится на высоте нескольких метров, он может остаться незамеченным.

Ракета на такой высоте лететь не сможет, а вот вертолет на небольшой скорости или истребитель между горами или вдоль русла — вполне. Именно они и могут незамеченными пройти мимо системы обороны. И сейчас я не раскрываю никакую военную тайну. Такая особенно работы систем известна всем и очень давно.

История ПВО

Сейчас системы ПВО в основном имеют ракетную направленность. На первых порах это были стрелковые системы. Например, первая российская система для борьбы с воздушными целями была создана еще в 1891 году и представляла собой шрапнельные орудия.

Именно в этом году в Красном Селе состоялись первые испытания систем по борьбе с воздушными целями. Стрельба велась по аэростатам, привязанным к лошадям, которые и тянули их. Эффективность системы была отмечена как высокая, но было принято решения создать специализированное орудие для защиты воздушного пространства.

Иногда самолет становится ракетой: Малоизвестные факты о камикадзе

Так в 1914 году появилась первая 76-мм пушка, получившая название 3-х дюймовая противоаэропланная пушка Лендера или Тарновского—Лендера или 8-К. В этом же году, после формирования в Петрограде первого корпуса воздушной обороны, как считается и появились войска ПВО.

Так выглядело первое орудие, специально созданное для борьбы с воздушными целями.

Первые орудия могли вести борьбу с объектами, находящимися на высоте до 3 000 метров. Тогда это было максимальной высотой полета аэропланов. Устанавливались они на двух рубежах от города. Первый на расстоянии 30-40 км, а второй на расстоянии 6-15 км.

Естественно, никаких систем раннего обнаружения тогда не было и единственным способом определения подлета самолета были наблюдатели. Для раннего обнаружения использовалась разведка и прослушивание переговоров противника. Позже такая система получила название ”Радиотелеграфная оборона Петрограда”.

Во времена Второй мировой войны защита воздушного пространства применялась всеми сторонами конфликта. Зачастую это были мощные пулеметы, которые показали свою большую эффективность в таких условиях. Особенно, когда надо было прикрыть пехоту. Системы ставились на самоходные установки и успешно прикрывали войска от нападения с воздуха. Управляемым вручную пулеметам отдали предпочтение, несмотря на наличие в то время простейших систем самонаведения. Простейшими они были из-за своей зачаточности. На самом деле, они были очень сложными для того времени и могли определить направление приближения вражеского самолета.

В качестве примера эффективности ПВО того времени можно привести то, что союзники потеряли по разным оценкам около 40 000 единиц авиационной техники. Все они были сбиты немецкими ПВО.

Чем С-300 отличается от С-400?

Как и в случае с ракетами, устаревание комплексов противовоздушной обороны проявляется не так сильно. Например, комплексы С-300 были разработаны и приняты на вооружение еще в начале 80-х годов прошлого века. Конечно, они не один раз модифицировались и получали усовершенствования, но все равно им уже очень много лет. За это время они получили как сухопутную, так и корабельную версию и были поставлены в большое количество стран. В некоторых из них до сих пор находятся на боевом дежурстве.

Можно даже отметить, что некоторые модификации, вроде С-300ПМУ2 ”Фаворит», до сих пор поставляются в некоторые армии мира и в целом даже могут вести успешную борьбу с истребителями четвертого поколения. Пятое поколения вряд ли будет им по зубам из-за широких возможностей радиолокационной борьбы этих самолетов.

Машина комплекса С-300 в движении

Путь поступления комплексов С-400 ”Триумф” на вооружение начался в 2007 году. Комплекс разрабатывался как средство борьбы с существующими и перспективными средствами воздушного нападения вероятного противника. Эти комплексы тоже поступают на вооружение разных стран мира, но имеют более внушительные характеристики.

Например, С-400 может работать одновременно с 80 целями, выпуская на каждую из них по две ракеты (итого 160 ракет). При этом, обнаружение цели возможно на высотах от 5 метров до 30 000 метров, а радиус поражения составляет 400 километров. Обнаружение целей при этом возможно на расстоянии до 600 км. Таким образом, система может работать с крылатыми ракетами, самолетами и вертолетами на большом расстоянии. А гиперзвуковые ракеты, скорость которых в несколько раз превышает скорость звука, в считанные минуты могут долететь до цели и уничтожить объект.

Одна из модификаций машин комплекса С-400

Одним из основных отличий от устаревших модификаций комплексов С-300 является именно более внушительные тактико-технические характеристики. С-300 могли работать максимум с 36 целями (по две ракеты на цель), дальностью поражения составляла не более 195 км (для модифицированных версий около 250 км), высота работы была меньше и часто требовалось подкрепление в виде отдельных радиолокационных комплексов.

Кроме этого С-300 обладали меньшей универсальностью и даже имели отдельные модификации, которые лучше справляются с самолетами или ракетами.

Что такое комплекс С-500

Более новый комплекс С-500 ”Прометей” является преемником С-400 и в ближайшие 10 лет должен будет постепенно сменить его на боевом дежурстве. Пока комплекс проходит последние испытания, но его технические характеристики должны стать куда более внушительными, чем у предшественников.

Например, дальность работы с целями будет составлять до 3500 километров, что сделает его очень эффективным при обороне от ракет средней дальности. Скорость собственных ракет составит 5 Махов, а сбивать можно будет не только вертолеты, самолёты и беспилотные летательные аппараты, но и межконтинентальные баллистические ракеты на заключительном этапе полета и некоторых средних этапах. В некоторых случаях будет даже возможно обнаружение пуска ракеты и ее уничтожение на самом уязвимом начальном этапе полета.

Пока говорить о реальном применении новых комплексов рано, но АО «Концерн ВКО „Алмаз-Антей“», занимающийся разработкой этой системы, утверждает, что многие части комплекса уже созданы и сейчас активно тестируются.

Какие бывают системы ПВО

Выше уже были приведены примеры комплексов противовоздушной обороны разных стран мира. Останавливаться на характеристиках каждого в отдельности не стоит, так как они более менее схожи. Именно это и обеспечивает равновесие сил в деле воздушного нападения и обороны. Стоит только отметить, что разработка комплексов ПВО является очень сложной задачей и производит их только небольшое количество стран. Остальные их просто закупают и именно эта статья экспорта является одной из самых внушительных для любого государства, предлагающего подобные разработки на широкий рынок.

Заходите в наш Telegram-чат. Давайте обсуждать интересные темы.

Кроме серьезных комплексов, которые работают по дальним и быстрым целям, есть и более простые разработки. Они более мобильны, не требуют такого большого количества личного состава и могут работать в системе существующей ПВО. Одной из важных задач легких комплексов является защита более серьезных систем ПВО дальнего действия, применение тяжелых ракет которых не имеет смысла при отражении атаки легких беспилотников.

Автомобильная модификация Панцирь-С1 на базе автомобиля КАМАЗ с колесной формулой 8х8

В России самым известным комплексом подобного класса является самоходный зенитный ракетно-пушечный комплекс (ЗРПК) Панцирь-С1. Его экипаж составляет всего 3 человека, а время развертывания не превышает пяти минут. Время реагирования составляет 4-6 секунд, а дистанция сопровождения цели 30 км при дистанции обнаружения 36 км.

Скорость цели не должна превышать 1000 м/с, а для борьбы предусмотрено 12 ракет (модификация ракет может отличаться) и спаренный зенитный автомат калибра 30 мм с запасом 1400 снарядов.

Как видим, система подходит или для прикрытия наступления, или для защиты более серьезных орудий, работая в связке. Устанавливается она как на колесные, так и на гусеничные самоходные машины, обеспечивая большую мобильность и запас хода в несколько сотен километров. Кроме этого, есть разные модификации, ТТХ которых могут несколько отличаться от приведенных выше.

На данный момент, Панцирь-С1 является самым передовым комплексом воздушного прикрытия малого радиуса действия. Аналогов у него не так много и основным является китайский FK-1000. Тем не менее, в конце прошлого года было объявлено о новом типе подобного оружия в США.

Самоходный зенитный ракетно-пушечный комплекс IM-SHORAD

Новая система получила название IM-SHORAD. Основой системы станет платформа Stryker A1. Она способна обеспечить маневренные бригадные боевые группы полной возможностью “обнаружить-идентифицировать-отслеживать-победить”. В свете существенного усложнения ведения боевых действий на фоне появления большого количества маленьких, почти незаметных, но опасных беспилотников, наличие такой системы в армии просто необходимо.

Точных характеристик комплекса пока нет, но, скорее всего, они будут схожими с характеристиками комплексов Панцирь-С1.

В очередной раз мы получим равновесие, которое является залогом относительного мира. Проблема в том, что крупнейшие производители вооружения будут разрабатываться новые типы оружия и модификации существующих систем. В этот момент погоня за равновесием превращается в гонку вооружений. Дальше говорить не буду. За меня уже все сказали писатели-фантасты. Будем надеяться, что они ошибаются. В любом случае, хотелось бы, чтобы системы обороны были мощнее систем нападения. В противном случае…

В глубокой шахте который год
Таится чудище-змей.
Стальные нервы, стальная плоть,
Стальная хватка когтей.
Он копит силы, лениво ждет,
Направив в небо радар.
Одна ошибка, случайный взлет,
И неизбежен удар.
Группа Ария, песня ”Воля и разум”

ВЗГЛЯД / Чем различаются ЗРК С-500 и С-400? :: Вопрос дня

1 октября, суббота  |  Последнее обновление — 20:36  |  vz.ru Разделы Michael Jung/DPA/Global Look Press Норвегия и Турция начали стягивать военные силы для защиты своей морской нефтегазовой инфраструктуры. Что будет, если Норвегия и Турция пострадают от терактов в их водах? С какой целью Запад нагоняет этот страх? И чего Европе действительно стоит опасаться?  Подробности… Газпром подтвердил остановку поставки через Австрию В итальянской Eni заявили об уведомлении Газпрома о невозможности поставок газа в субботу В Бразилию доставили первую партию дизельного топлива из России Перейти в раздел… kremlin.ru Подача Зеленским заявки на ускоренное вступление Украины в НАТО указывает на нервозность в Киеве. Там понимают, что вхождение утраченных территорий в состав России не отменить даже успехами на поле боя, для этого придется прибегать к массовым этническим чисткам. Местные жители уже присягнули России и привыкают к новой реальности. Чем обернутся усилия Зеленского, который пытается напомнить о себе и устраивает очередной торг с НАТО? Подробности… Во время заседания ЮНЕСКО недружественные России страны устроили демарш Политолог Шаповалов: «Георгиевская речь» Путина поставила точку в однополярном мире Hill: Единство НАТО в отношении Украины оказалось под угрозой Перейти в раздел… Рамиль Ситдиков/РИА Новости Сегодня особый день – день правды и справедливости. С такими словами Владимир Путин обратился к людям, собравшимся на Красной площади на концерт в честь воссоединения России с республиками Донбасса, Запорожской и Херсонской областями. Новую веху в своей истории Москва отпраздновала с участием поэтов, актеров. В митинг-концерте на Красной площади приняли участие около 180 тысяч человек. Подробности… В Росавиации объяснили статус России в ИКАО Россия ввела ответный запрет на грузовые автоперевозки для ряда стран ЕС Группа «Любэ» выступила для мобилизованных бойцов в Омске Перейти в раздел… US Army «Чувство патриотизма к России». Именно так ФБР США объясняет мотивы, которыми руководствовалась бывшая майор американских вооруженных сил, задержанная за попытку сотрудничества с российской разведкой. Пикантность этой истории придает то, что задержанной оказалась самый знаменитый трансгендер американской армии. Подробности… Вучич захотел плакать и кричать из-за «Северных потоков» Глава украинской разведки Буданов заявил о работе спецслужб страны в стиле «Моссада» Санду оговорилась и обвинила киевские власти в конфликте на Украине Перейти в раздел… EPA/Andrey Korotov/ТАСС Напавший на ижевскую школу Артем Казанцев был одет в толстовку со свастикой. Убийца не сможет рассказать следователям о своих мотивах – во время штурма он покончил с собой. Но ответственность за трагедию взяло на себя сообщество, предположительно, связанное с Украиной. Насколько правдоподобна версия об украинском следе и какие меры необходимо принять для предотвращения таких трагедий? Подробности… Пожар произошел в хостеле на северо-западе Москвы Подрыв боекомплекта произошел во время ЧП с самолетом на аэродроме в Севастополе Самолет выкатился за пределы полосы и загорелся на аэродроме в Севастополе Перейти в раздел… Болгарский тупик для России Вадим Трухачёв, политолог, кандидат исторических наук, доцент РГГУ Всё говорит о том, что в Болгарии как был, так и остался огромный разрыв между мнением народа и поведением власти. Потенциально люди вроде бы не против России, но зачастую голосуют за русофобские партии. Подробности… Вашингтон гонит вассалов на войну Владислав Исаев, политолог Заявление НАТО о жестком ответе на удары по европейской инфраструктуре, которое так удивило публику, вполне вероятно, относится не к прошлым диверсиям, а к будущим. Подробности… Обсуждение: 6 комментариев Финансовую панику в России раздувают с Украины Александр Разуваев, независимый фондовый аналитик Поддаваться панике – однозначно сделать плохо и себе, и обществу. Досрочное изъятие вклада – это потеря процентов, плюс очереди у банкоматов и к операционистам банка, а также прочие неудобства. Подробности… Украинцев возмутило новогоднее обращение Зеленского По факту нападения на росгвардейцев на незаконной акции в Москве возбуждены новые дела Глава ВЦИОМ назвал россиян «тоскующими индивидуалистами» Перейти в раздел… Ответ Киева и НАТО на речь Путина Обсуждение: 5 комментариев Самые великие. Выбор народа Обсуждение: 4 комментария Перейти в раздел… Оба газопровода «Северный поток» выведены из строя На газопроводах «Северный поток» и «Северный поток – 2» обнаружены три утечки газа. Европейские чиновники считают диверсию одной из наиболее вероятных причин повреждения. В Швеции сообщили о двух мощных взрывах в районах ЧП Подробности… В школе № 88 Ижевска неонацист застрелил 13 человек Утром в понедельник злоумышленник устроил стрельбу в школе № 88 в Ижевске, после чего покончил с собой. По данным СК, мужчина был одет в черную майку с нацистской символикой и балаклаву. По последним данным, погибли 13 человек, среди которых семь детей Подробности… На бывшей Украине проходят референдумы о вступлении в состав России В пятницу в Донецкой и Луганской народных республиках, а также на освобожденных территориях Херсонской и Запорожской областей начались референдумы о вступлении в состав России. Участники голосования уверены, что мир может принести только Россия. Голосование продлится по 27 сентября Подробности… Перейти в раздел… 21:02 собственная новость Центр реставрации книг решили создать в Кирове Перспективы создания на базе библиотеки имени А. И. Герцена регионального центра реставрации книг обсудила министр культуры России Ольга Любимова с главой Кировской области Александром Соколовым. Подробности… 20:39 собственная новость В Тверской области запланировали торжества в честь 350-летия Петра I Мероприятия в честь 350-летия со дня рождения Петра I в 2022 году вошли в перечень культурного развития Верхневолжья, сообщили в правительстве Тверской области, где рассмотрели реализацию национального проекта «Культура». Подробности… 19:30 собственная новость Названы сроки создания модельных библиотек в Ставрополье Модельные библиотеки откроют в Благодарненском, Георгиевском и Левокумском округах Ставрополья в 2022 году по нацпроекту «Культура», сообщила министр культуры края Татьяна Лихачева. Подробности… Перейти в раздел… На что больше похожа авария на морском газопроводе «Северный поток»? Диверсия Случайное внешнее воздействие Внутренняя неисправность Вы поддерживаете инициативу запретить в текущей ситуации выезд за границу гражданам призывного возраста? Да Нет Затрудняюсь ответить Среди ваших знакомых есть люди, получившие повестки в рамках объявленной частичной мобилизации? Да Нет Перейти в раздел… НОВОСТЬ ЧАСА:В Росавиации объяснили статус России в ИКАО Почему гомосексуализм не является болезнью? Сколько россияне переплачивают за ЖКУ? Турция мечтает в будущем купить и С-500. На это опять намекнул президент Реджеп Тайип Эрдоган. Выступая в телеэфире и подтвердив при этом, что с С-400 («Триумф») все идет по плану, он добавил: «Может быть, после С-400 мы также рассмотрим варианты с С-500». Считается, что С-500 придет на смену С-400. С-500 создается с возможностью эксплуатации в ближайшие 25 лет. Министр обороны Шойгу ранее обещал, что поставки С-500 в наши войска начнутся уже в 2020 году. Прошлым летом Эрдоган как-то признался, что даже просил Путина открыть совместное производство С-500. Что ответил Путин, осталось неизвестным. Но вряд ли «да», потому что «Прометей» – это большой секрет, которым Россия до сих пор не спешила делиться с иностранцами. Зенитно-ракетный комплекс С-500 «Прометей» разработан в 2012 году – на базе ставшего уже легендарным «Триумфа». Считается, что комплексы имеют очевидное различие в дальности полета ракет (один ­– на 400 км, другой – на 100 км дальше). «Триумф» введен в эксплуатацию в 2007 году и хорошо зарекомендовал себя на международном рынке оружия. Чтобы купить его, выстроилась целая очередь из разных государств. Но что касается «Прометея», то тут все сложнее. Вокруг этой «зенитки» остается много тумана. «Характеристики ракеты С-500 в настоящее время не объявлены, так что сравнивать ее с ракетой С-400 невозможно, – сказал газете ВЗГЛЯД независимый военный эксперт Антон Лавров. – Известно только, что ракета будет иметь возможность работы по атмосферным целям, то есть против спутников». «По поводу ракеты С-400 сообщалось, что дальность ее полета равна 400 км, хотя она и перекрывала и этот радиус. Более современную С-500 отличает не только большая дальность полета, но и улучшенные возможности перехвата цели и более совершенная баллистика. Речь идет о перехвате баллистических и крылатых ракет. Кроме того, ракете С-500 прочат работу по перехвату баллистических ракет в ближнем космосе. На сегодня это все, что известно о ее характеристиках», – добавил в интервью газете ВЗГЛЯД военный обозреватель Александр Гольц. «Прометей» объединяет в себе сразу комплекс ПВО, ПРО и ПКО (противокосмическая оборона). Иными словами, в отличие от предшественника, С-500 может решать разные задачи, утверждал ранее Sputnik, опираясь на мнение других экспертов. Вплоть до того, что у «Триумфа» все ракеты одного типа, а у «Прометея» в отдельных контейнерах – ракеты разного назначения. Судя по этим данным, «Прометей» – значительно более универсальное оружие, чем «Триумф». При этом они хорошо работают в связке – «Тайфун» решает задачи ПВО, а «Прометей» – ПРО и ПКО. Считается, что «Прометей» разрабатывался для отстрела межконтинентальных баллистических ракет. Но в итоге будущая ракета, судя по всему, сможет сбивать цели в космосе – правда, только в ближнем: низкоорбитальные спутники, орбитальные платформы. При этом С-500 способна поражать даже те мишени, что летят в пять раз быстрее звука. Новости СМИ2 Подписывайтесь на ВЗГЛЯД в

Новости СМИ2     Новости СМИ2   О газете  |  Вакансии  |  Реклама на сайте

Экскалибур Микро Убийца 400TD | Виверн Творения

В настоящее время: 1899,99 долларов США

(2 отзыва) Написать рецензию

Арбалет Экскалибур

Экскалибур Микро Убийца 400TD

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Электронная почта Обязательно

Тема отзыва Обязательно

комментариев Обязательно

Артикул:

Экскалибур Микро Убийца 400TD

Текущий запас:

Количество:

Добавление в корзину… Товар добавлен

• Описание
• 2 отзыва

Последнее дополнение к самой передовой платформе Micro для арбалета в мире!

Мало того, что он оснащен системой разборки Quick-Loc Technology, полностью бесшумной встроенной рукояткой зарядного устройства, Pro-Shot, двухступенчатым спусковым крючком винтовочного класса и системой Anti-Dry Fire; но что выделяет этого Assassin, так это новые конечности High-Output Express с наконечниками Armor Tips, придающие Assassin 400TD самый узкий профиль из всего семейства Assassin, при этом выдавая стрелы с молниеносной скоростью до 400 кадров в секунду!

Наш индивидуальный комплект Assassin 400 TD включает в себя прицел с подсветкой TACT-100 или компактный прицел Hawke XB30 на выбор без дополнительной платы!  Наш пакет также включает:

Обновление до 12 наших нестандартных стрел Wyvern, набор насадок Slicktrick, стрингер, нестандартную струну JBK и смазку для рельсов БЕСПЛАТНО!!!

Excalibur ASSASSIN 400 TD Комплект поставки:

• Прицел TACT-100 с подсветкой и кольцами 30 мм или компактный прицел Hawke XB30
•Спусковой крючок Pro-Shot
•Система защиты от холостого огня
•R. E.D.S. Глушители
• Система шумоподавления
• Двусторонний нащечник
• Колчан с 4 стрелами
• 12 наших нестандартных стрел Wyvern
• 12 полевых наконечников весом 100 г
• Встроенное зарядное устройство с предохранительным ремнем
• Чемодан EXPLORE Take-Down Series

6 • Руководство пользователя

Арбалет Assassin 400TD Технические характеристики:

• Скорость [до]: 400 кадров в секунду *с SDS 382 кадров в секунду
• Вес натяжения: 325 фунтов
• Длина натяжения: 15 дюймов
• Вес [только лук]: 7,9 фунта
• Общая длина: 30–33 дюйма
• Ширина во взведенном состоянии: 20,5 дюйма
• Ширина в невзведенном состоянии: 25 дюймов

2 отзыва Скрыть отзывы Показать отзывы

• 5

  Отзыв покупателя

  Опубликовано Уиллом Дж. 19 марта 2021 г.

  Абсолютно в восторге от покупки! Вам действительно нужно подержать 400TD в руках, чтобы восхититься общим балансом, вниманием к деталям и умным проектированием жестких допусков, необходимых для изготовления такого мощного зверя, как этот … Я также очень доверяю усиленным кончикам конечностей. . Я выбрал Wyvern Custom Bow Kit и очень доволен индивидуальными опциями, первоклассным обслуживанием и выдающимся оперативным общением. Настоятельно рекомендуется! Я разместил большой заказ, и все было тщательно упаковано и получено с безупречным исполнением в течение нескольких поставок. Приключения ждут!

• 5

  Отзыв клиента

  Автор: Лазаро С. 24 июля 2020 г.

  Отличный арбалет, после нескольких месяцев владения я доволен своей покупкой. Я взял с собой свою первую индейку и сейчас готовлюсь к оленьему сезону. Я снял части SDS и установил пневматические тормоза и бамперы стремени, при 400 г я набрал в среднем 363 кадра в секунду. Ношение 400 Assassin быстро становится тяжелым, так что приобретите качественную стропу для долгих прогулок. Я считаю, что 480-граммовая настройка стержня летит лучше всего, 337 кадров в секунду до оперения.

Видео Скрыть видео Показать видео

• EXCALIBUR 2020 ASSASSIN 400 TD

  Вершина совершенства! Представляем Assassin 400TD — …

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

Клиенты также просматривали

Полевые испытания: Excalibur Assassin 400TD

Инновации продолжают оставаться в центре внимания производителей арбалетов в 2020 году, и компания Excalibur, 40-летний игрок на рынке арбалетов, представила несколько действительно приятных, полезных и практичных обновлений своей фирменной линейки арбалетов с изогнутыми конечностями. . Одним из примеров является новый Assassin 400TD — разборная модель, которая перенесет путешествующих охотников за арбалетами на седьмое небо.

• Тяговый вес: 325 фунтов
• Рабочий ход: 15 дюймов
• Стрелы: 16,5 дюймов (углеродное волокно, плоские выемки)
• Скорость стрелы: 400 кадров в секунду
• Усилие спуска: 3 фунта; включает в себя ингибитор сухого возгорания и бесшумную безопасность.
• Прицел: Tact-100 с подсветкой, многоцелевой прицел на 100 ярдов в комплекте.
• Взвод: встроенный взвод с рукояткой и ремнем
• Общая длина: 30 дюймов
• Расстояние от оси до оси: 25 дюймов в разобранном состоянии; 20 дюймов взведен
• Вес: 7,9 фунта
• Другие особенности: Quick-Loc, конструкция, которую можно снимать без инструментов, регулируемая щека, встроенный механизм взвода-спуска, ограничители тетивы, шумоглушители, колчан QD, 16,5-дюймовые карбоновые стрелы и индивидуальный мягкий чехол.
• Рекомендуемая производителем розничная цена: 1799,99 долларов США.

С помощью двух решительных щелчков конечности Excalibur Assassin 400TD прикрепляются к рельсу без каких-либо инструментов, без силы и без тяжелых размышлений. Сначала поднимите стремя, чтобы очистить соединительный канал, нажмите кнопку разблокировки, а затем опустите конечности на место. Вот и все — арбалет собран и готов к стрельбе. Разборка для путешествий выполняется так же быстро и не требует инструментов и незакрепленных деталей.

Еще лучше встроенная система взведения Assassin, которая оснащена спусковым механизмом, который скользит по направляющей и захватывает тетиву еще одним сильным щелчком. Затем задействуется рукоятка взведения (с прикрепленным предохранительным ремнем), и с усилием взведения всего 14 фунтов «салазки» поднимаются по направляющей и устанавливаются на место, готовые принять один из запатентованных 16,5-дюймовых винтов Excalibur с плоской горловиной. карбоновые стрелы. Убийца также принимает стрелы весом не менее 350 гран, что является хорошей новостью для путешествующих охотников, которые, возможно, не смогут найти запатентованные древки Экскалибура в глухих доках, где охота на белохвоста обычно лучше всего.

Дополнительные примечательные и полезные функции Assassin 400TD включают его быстро регулируемую щеку, которая также не требует инструментов или возни с незакрепленными частями. Отвинтите две большие ручки в задней части приклада, установите щеку на желаемую длину и зафиксируйте ручки. Просто, быстро и легко.

Обязательно понравится стрелкам, а также охотникам. Двухступенчатый спусковой крючок Excalibur Pro-Shot, как рекламируется, каждый раз срабатывает с усилием 3 фунта. Мало того, большой ручной предохранитель Assassin 400, удобный для перчаток, работает бесшумно, что оценят охотники на белохвостов с близкого расстояния.

Наконец, новые конечности Assassin High-Output Express с наконечниками Armor Tips придают Assassin 400TD самый узкий профиль из всего семейства Assassin — 20 дюймов (со взведенным курком), при этом стрелы направляются вниз со скоростью до 400 кадров в секунду.

Стоит отметить, что Assassin 400 оснащен компактной мультивизорной сеткой Excalibur Tact-100 с подсветкой (красной/зеленой), откалиброванной с шагом 10 ярдов от 20 до 100 ярдов. Прицел разработан специально для стрельбы из арбалета и не является очередным дополнением послепродажного обслуживания.

На протяжении многих лет я тестировал и охотился с несколькими арбалетами Excalibur и ожидаю от них не менее блестящих результатов, особенно на стрельбище. В то время как некоторые охотники могут считать фирменные изогнутые конечности Excalibur старомодными, есть что сказать об их минимальных технологиях, особенно для тех, кто охотится в районах, где трудно или невозможно найти ремонт и запасные части. Как и в случае со всей линейкой арбалетов Excalibur с изогнутыми ветвями, не так уж много может пойти не так, кроме как заменить поврежденную или изношенную тетиву, что довольно легко сделать даже в полевых условиях.

Тем не менее, нет заметной потери скорости или точности стрелы при использовании изогнутых конечностей. Встроенное ручное зарядное устройство само по себе является благословением: требуется всего 14 фунтов усилий, чтобы вывести Assassin 400 на полную мощность. Случилось так, что мой тестовый образец прибыл во время сертифицированного Nor’easter, так что я ловко собрал лук, взвел его и оставил на заднем крыльце под пронизывающим ветром, в то время как выпал фут снега, а температура опустилась до подросткового возраста. На следующее утро я направился прямо на стрельбище и не удивился тому, что первая стрела была всего в двух дюймах от центра на 20 ярдах. Спустя три выстрела я начал пробную стрельбу на 50 и 60 ярдов. Ветер был безжалостным и мешал любой серьезной работе на расстоянии 70 и более ярдов, но последующие испытания на полигоне показали, что Assassin 400 более чем подходит для целей размером с оленя на максимальном расстоянии.

Как всегда, я предлагаю и рекомендую охотникам стрелять в пределах 40 ярдов, независимо от рекламируемых возможностей арбалета. Опытные стрелки, честно говорящие о своих способностях и существующих условиях, вполне могут подумать о более дальнем выстреле, если таковой представится.

Прицелившись на 20 ярдов, я начал стрелять «группами» с одного выстрела на разные дистанции, чтобы не испортить свой основной запас из четырех стрел гибельным Робин Гудам. Используя 2-дюймовые оранжевые наклейки в качестве мишеней, я попадал точно в цель на 60 ярдов с каждым выстрелом. В целях тестирования я переключился на стандартные стрелы с лунообразным наконечником и начал уничтожать большинство из них, пытаясь выпускать группы по три выстрела на всех дистанциях. Даже на 60 ярдах мои стрелы часто соприкасались, а оперение отрывалось почти при каждом выстреле. Достаточно сказать, что Assassin 400 так же точен, как и любой другой арбалет на рынке. Спусковой крючок срабатывает последовательно, четко ломаясь при нагрузке 3 фунта даже после нескольких сотен выстрелов.

Решив, что больше нет необходимости возиться со скамейкой, я направился к бродячему полигону, где после недавней бури большинство целей было покрыто снегом. В условиях, максимально приближенных к позднему сезону, я начал с пары простых 20-ярдовых блок-шотов, а затем продолжил свой путь к 30-, 40- и 50-ярдовым силуэтам. Благодаря встроенной рукоятке заряжания Assassin 400 я смог взвести и зарядить в рекордно короткие сроки. Функция помощи ремня значительно упрощает взведение арбалета, и во время утреннего сеанса не было никаких сбоев или сбоев.

Для придания пикантности я выпустил не менее двух стрел в каждую цель в быстрой последовательности, то есть примерно две стрелы каждые 20 секунд. Как можно ближе к ковбойской скорости в мире арбалетов! Я помещал одну стрелу за плечо на формованные мишени, другую в шею, а там, где попадались Блоки, тюки или другие варианты, я помещал одну стрелу в мертвую точку, а вторую стрелу на высоте около 6 дюймов или влево или вправо. Опять же, не было никаких проблем, сбоев или отказов — Assassin 400 обеспечивает надежную точность в типичных полевых условиях.

Комплектация Assassin 400TD включает в себя арбалет, установленные на заводе прицел и кольца, систему звукоизоляции, двустороннюю щеку, колчан QD с четырьмя стрелами, четыре 16,5-дюймовые стрелы Proflight, полевые наконечники, предохранительный ремень и рукоятку для зарядного устройства, а также изготовленный на заказ мягкий чехол (вверху).

Имея длину 30 дюймов (33 дюйма с полностью выдвинутой регулируемой щекой), Assassin 400 легко попадает в «компактный» диапазон для охотников, которые рассчитывают вести большую часть своей стрельбы из укрытий, лазанья или деревьев. Взведение арбалета в ограниченном пространстве стало неизмеримо проще благодаря встроенной системе зарядки, что означает, что больше не нужно сгибаться в тесноте жалюзи или вероломно балансировать на деревьях на высоте 20 футов или более от земли.

Путешествующие охотники оценят облегающий мягкий чехол Assassin 400, в котором есть карманы внутри карманов и дополнительные карманы внутри и снаружи для всевозможного снаряжения, аксессуаров, стрел и палашей. Поскольку Assassin 400 является разборной моделью, все аккуратно помещается в тонкий корпус размером 10×30 дюймов, который легко (и безопасно) помещается в любое транспортное средство, лодку, квадроцикл или снегоход. Кейс также можно прикрепить к рюкзаку для удобства транспортировки в кемпинг или хижину в дикой природе.

Не могу сказать ничего плохого об Assassin 400, за исключением моей обычной жалобы на отсутствие ремня в комплекте с арбалетом. Даже при относительно тяжелом весе 7,9 фунта арбалет хорошо сбалансирован, точен и прочен. Он безупречно работал в менее чем идеальных зимних условиях, казалось бы, идеально подходил для нужд даже самого взыскательного охотника на белохвост.

MSRP для Assassin 400TD в Realtree Edge или TruTimber Strata составляет 1799,99 долларов США. Для получения дополнительной информации о полной линейке арбалетов Excalibur посетите сайт www.excaliburcrossbow.com.

---

---

Пожалуйста, включите JavaScript для просмотра комментариев.

Excalibur Suppressor 400TD Обзор — Бесшумный арбалет-невидимка

Мы можем получить небольшую комиссию, когда вы совершаете покупку по нашим ссылкам. Кстати, без дополнительных затрат! Ознакомьтесь с нашей Политикой раскрытия информации об аффилированных лицах, чтобы узнать больше.

Сегодня мы рассмотрим Excalibur Suppressor 400TD, стелс-арбалет, входящий в серию Excalibur Micro. Как вы, наверное, уже поняли из названия, этот арбалет бесшумно стреляет стрелами со скоростью до 400 футов в секунду.

Suppressor 400TD во многом похож на Assassin 400TD и Micro 340TD, которые являются другими арбалетами в линейке Excalibur 2020 года. Как и в этих арбалетах, в Suppressor используется технология Quick-Loc, которая позволяет собирать/разбирать арбалет за считанные секунды и без потери точности.

Suppressor 400TD — самый тихий арбалет в серии Micro. В серии Suppressor компания Excalibur действительно позаботилась о том, чтобы сделать арбалеты максимально тихими и устойчивыми к вибрации. Suppressor 400TD поставляется с системой R.E.D.S. Глушители, система глушения SDS и воздушные тормоза обеспечивают очень тихий и спокойный выстрел.

В комплект входят глушитель Excalibur Suppressor 400TD, оптический прицел Tact-100 с 30-мм кольцами, R.E.D.S. Глушители, система шумоподавления, воздушные тормоза, колчан на 4 стрелы с кронштейном, 4 стрелы ProFlight 16,5″ Premium с 4 полевыми точками по 100 г, рукоятка Charger EXT с предохранительным ремнем и руководство пользователя.

Содержание

Подавитель Excalibur 400TD Технические характеристики арбалета

Подавитель Excalibur 400TD

400 FPS 388 FPS с S.D.S.

Вес: 5,9фунты без принадлежностей

Длина: 32 дюйма

Межосевое расстояние (в открытом/взведенном состоянии): 25 дюймов / 20,5 дюйма

Рабочий ход: 15 дюймов

Тяговое усилие: 325 фунтов.

1499,99 $

Купить на Amazon

Подавитель Excalibur 400TD

400 FPS 388 FPS с S.D.S.

Вес: 5,9 фунта без принадлежностей

Длина: 32 дюйма

Межосевая ширина (без взвода/разведения): 25 дюймов / 20,5 дюймов

Рабочий ход: 15 дюймов

Тяговое усилие: 325 фунтов.

$ 1 499,99

Купить на Amazon

Excalibur 2020 Suppressor 400TD

Смотреть это видео на YouTube

Размер и вес

. Спустящий 400TD имеет полную длину 32 дюйма, вдов 25 дюймов в виде 25 -дюймовых дюймов). в невзведенном состоянии и 20,5 дюймов во взведенном состоянии. Чтобы арбалет был легким и прочным в суровых погодных условиях, рукоятка, основная рама и конструкция кожуха спускового крючка изготовлены из алюминия. Suppressor 400 TD весит 5,9 фунта (без лука), поэтому разборный арбалет идеально подходит для длительных охотничьих походов.

Арбалет оснащен высокопроизводительными экспресс-конечностями. Эти конечности могут сохранять и удерживать больше энергии, чем когда-либо прежде. Приклад булл-пап имеет двустороннюю щеку.

Функции шумоподавления

Компания Excalibur установила Suppressor 400TD с различными системами шумоподавления, чтобы арбалет стрелял как можно тише.

Система SDS состоит из нескольких микрорегулируемых демпфирующих стержней с прочными, ударопрочными резиновыми демпферами Recoil-Ant Vibration System (R.A.V.S.), которые устанавливаются вокруг конечностей арбалетов. Они значительно снижают шум струны и смягчают вибрацию после выстрела.

Система SDS также имеет демпфирующие фермы Ex-Shox, клинья между струнами и конечностями. Они уменьшают воздействие на тетиву при стрельбе из арбалета. Это также помогает демпфировать удар и увеличивает долговечность струн. Имеется прижимная пружина, которая надежно удерживает стрелы перед выстрелом.

Воздушные тормоза устанавливаются на переднюю часть арбалета. Они сделаны из металла и действительно помогают заглушить арбалет.   Глушитель R.E.D.S также помогает уменьшить удары, вибрацию и шум.

Suppressor 400TD имеет прорезиненное стремя, которое уменьшает шум и вибрацию, а также устраняет шум при стрельбе из арбалета. Стремя имеет хороший размер.

Но Excalibur Suppressor 400TD на Амазоне!

Скорость и стрелы

С тяговым усилием 325 фунтов и рабочим ходом 15 дюймов Suppressor 400TD развивает скорость до 400 кадров в секунду и 388 кадров в секунду с установленным SDS.

Карбоновые стрелы премиум-класса PROFLIGHT имеют длину 16,5 дюймов. Эти стрелы имеют прямолинейность 0,001 дюйма и допуски по весу +/- 1 гран.

Колчан с монтажным кронштейном крепится сбоку арбалета и вмещает четыре стрелы с наконечниками или без них.

Оптика

Компания Tenpoint решила установить Suppressor 400TD с прицелом TACT-100. Особенности прицела с подсветкой Линзы с многослойным просветлением обеспечивают четкое и яркое широкое поле зрения даже в условиях низкой освещенности. Система Fast Point позволяет регулировать с точностью до 10 ярдов. увеличивается, в то время как диск скорости прицела настраивает его в соответствии со скоростью арбалета 300–450 кадров в секунду. Прицел оснащен системой прицеливания с несколькими сетками Fast Point. Эта система позволяет выполнять точную настройку на расстоянии до 100 ярдов.

Взведение

Этот глушитель 400TD можно взводить тросом. Арбалет поставляется с рукояткой Charger EXT. Это позволяет вам легко натянуть арбалет и безопасно снять его с курка в полной тишине. Когда придет время снять арбалет с курка, надежный ремешок добавит поддержку и безопасность, позволяя вам тихо и безопасно снимать Suppressor 400TD.

Зарядное устройство EXT значительно снижает силу натяжения любого арбалета Excalibur до 12 фунтов. Его можно отсоединить за считанные секунды, он оснащен двусторонней съемной ручкой и подпружиненным выдвижным кабелем для быстрого и удобного хранения.

Спусковой крючок и элементы безопасности

Компания Excalibur решила установить Suppressor 400TD с регулируемым спусковым крючком Pro-Shot ACP, выпущенным в 2019 году на Suppressor 400 TD. Этот спусковой крючок имеет двухступенчатую регулируемую четкую и легкую 3-фунтовую тягу. Другой этап — немного более тяжелая тяга.

Спусковая система оснащена технологией роликовой защелки без трения, которая предотвращает попадание грязи внутрь шептала и защелки. Спусковая система содержит бесшумный ручной предохранитель и систему защиты от холостого огня Guardian, предотвращающую случайный выстрел из арбалета вхолостую.

Сборка и пристрелка

Suppressor 400TD поставляется в собранном виде, а благодаря технологии Quick-Loc арбалет очень легко собрать и разобрать, вы можете сделать это за несколько секунд. Всего за два простых шага можно полностью снять переднюю панель и снова присоединить ее к основному блоку.

Вы не потеряете точность, сколько бы раз не собирали/разбирали арбалет. Вам нужно только нажать переключатель, расположенный под передней частью арбалета, затем вам нужно только поднять стремя, и все готово. Его размер разборки: 26,25″x9″.

Колчан можно прикрепить/отсоединить сбоку от арбалета быстрым поворотом стопорного винта. Прицелиться в прицел было легко, мне понадобилось всего пару выстрелов.

Испытание на стрельбище

Арбалет очень удобен для ношения на плече и имеет хороший баланс. Взвести Suppressor 400TD с помощью рукоятки Charger EXT было легко и не требовало особых усилий.

Мы протестировали Suppressor 400TD с карбоновыми стрелами премиум-класса ProFlight, входящими в комплект. Мы достигли скоростей в диапазоне 375-400,8 кадров в секунду и 3890,1 кадра в секунду с установленным SDS. Со всеми установленными функциями глушения арбалет стреляет очень тихо.

Примечание: Если вы решите установить Air Brakes у вас будет потеря скорости в пределах 10-12 кадров в секунду. Мы сняли около 389 кадров в секунду с установленными воздушными тормозами.

Excalibur Suppressor 400 TD Crossbow – Mossy Oak

• Оснащен оптическим прицелом tact-100 с подсветкой, креплением и 30-мм кольцами
• Система шумоподавления избавляет от необходимости заряжать охотничий арбалет перед выходом на поле
• Спусковой крючок Pro-shot обеспечивает воспроизводимую точность при постоянном нажатии на спусковой крючок 3 фунта
• Оснащен бесшумной системой запуска зарядного устройства для легкого взведения тактического арбалета используйте

Рекомендуемые принадлежности

Стрелы и наконечники

Мы рекомендуем 16,5-дюймовые болты Excalibur ProFlight.

Стрелы Excalibur PROFLIGHT 16,5″

$87.32

Buy on Amazon

Excalibur PROFLIGHT 16. 5″ arrows

$87.32

Buy on Amazon

Pair the arrows with Excalibur’s X-Act 100 grain 3-blade mechanical broadheads.

Excalibur X-Act Broadhead

$52.99

Купить на Amazon

Excalibur X-Act Broadhead

52,99 $

Купить на Amazon

Хранение и транспортировка

В комплект поставки не входит чехол для арбалета для правильного хранения Suppressor 400TD. Это очень маленький и удобный для переноски чехол для арбалета, который идеально подходит для Suppressor 400TD.0007

Excalibur Explore Corkbow Case

$ 133,99

Купить на Amazon

Excalibur Explore Corkbow Case

$ 133,99

Купить на Amazon

, если вы хотите, чтобы SLING EXPRESSERNENNIAL ANVERLESARIO .

Excalibur Ex-Sling

37,99 $

Купить на Amazon

Excalibur Ex-Sling

37,99 $

Купить на Amazon

4 ST0007

Брайан Тейлор

Прочность

Точность

Резюме

Excalibur Suppressor 400TD — самый маленький, самый мощный и самый тихий арбалет в серии Excalibur Micro. Вы также можете разобрать его с молниеносной скоростью. Различные системы демпфирования обеспечивают тихий выстрел, а взводной механизм также работает бесшумно.

Арбалет стреляет стрелами вниз со скоростью до 400 футов в секунду. Многоцелевая система прицеливания Fast Point прицела TACT-100 обеспечивает точность стрельбы на дальних дистанциях до 100 ярдов.

Excalibur отлично справился с Suppressor 400TD. Вы не найдете более тихого арбалета со скоростью 400 кадров в секунду на рынке в 2020 году.

Что нам нравится

• Воздушные тормоза и система шумоподавления делают этот арбалет одним из самых тихих на рынке!
• Технология Quick Loc позволяет собирать/разбирать арбалет за считанные секунды без потери точности!
• Превосходная точность на дальних дистанциях
• Долговечность

Что нам не нравится

• Пакет поставляется без арбалетного чехла

Excalibur Assassin 400 Takedown — Crosswebexperts

$ 1 999,99 — $ 2154. 99

. Лучшие.

Артикул: 150-0014 Категории: Арбалеты, Арбалеты Excalibur Теги: 400 td, Assassin, strata, Takedown

• Описание
• Дополнительная информация
• Заводской пакет
• Пакет «Охотник»
• Профессиональный пакет
• Платиновый пакет
• Отзывы (0)

Описание

Новый Assassin 400TD — новейший и лучший флагманский лук, представленный Excalibur.

Характеристики:

Технология Quick Loc : Мгновенная разборка и повторная сборка лука за считанные секунды без потери точности. Эта технология была представлена ​​в 2019 году и пользовалась бешеной популярностью.

Высокопроизводительные экспресс-лимбы : Новая конструкция конечностей от Excalibur оснащена новыми наконечниками Armor, что делает Micro самым компактным и высокопроизводительным на сегодняшний день. Убийца стреляет со скоростью до 400 футов в секунду.

Интегрированное зарядное устройство EXT Crank : Один из самых надежных и безопасных механизмов взведения на рынке в сочетании с защитой от холостого огня.

Спусковой крючок Pro-Shot ACP : 2-ступенчатый регулируемый спусковой крючок срабатывает с четким усилием в 3 фунта, обеспечивая характеристики винтовки для стрельбы в отличных группах.

Прицел Tact-100 : Компактный, высококачественный арбалетный прицел с красной/зеленой подсветкой, кольцом переменной скорости и маркерами расстояния до 100 ярдов.

Характеристики Assassin 400TD:

Скорость (до) : 400 кадров в секунду.

Тяговый вес : 325 фунтов.

Длина тяги : 15″

Ширина (петух) : 20,5 ″

Ширина (decocked) : 25 ″

Заводский пакет

• Assassin 400 TD в выборе из камеры.
  • Край Realtree
  • Настоящая древесина Strata
• Прицел Excalibur Tact-100 с кольцами
• (4) 16,5-дюймовые стрелы Proflight
• (4) 100гр. Полевые советы
• Триггер Pro-Shot ACP
• Защита от сухого огня
• Р.Э.Д.С. Подавители
• Система звукоизоляции (установлена)
• Двусторонняя щека
• Колчан с 4 стрелами соответствующего камуфляжного цвета
• Защитный ремешок и ручка зарядного устройства
• Руководство пользователя

Комплект охотника

• Арбалет Assassin 400 TD в камуфляже на выбор
  • Тратимбер Страта
  • Край Realtree
• Прицел Excalibur Tact-100 с кольцами
• Пневматические тормоза (установлены) ***
• (6) Стрелы Proflight с подсветкой ***
• (4) обычные стрелы Proflight
• Ex-Wax (сервировочный и струнный воск) ***
• Масло для рельсов Ex-Slick ***
• (6) Rocket Ultimate Steel 100гр. Наконечники для арбалета с фиксированным лезвием ***
• (4) 100гр. Полевые советы
• Триггер Pro-Shot ACP
• Защита от сухого огня
• Р.Э.Д.С. Глушители
• Система звукоизоляции (установлена)
• Двусторонняя щека
• Колчан с 4 стрелами соответствующего камуфляжного цвета
• Безопасный ремешок и ручка зарядного устройства
• Руководство пользователя

Пакет Pro

• Арбалет Assassin  400 TD с камуфляжным рисунком на выбор
  • Тратимбер Страта
  • Край Realtree
• Прицел Excalibur Tact-100 с кольцами
• Пневматические тормоза (установлены) ***
• (3) Стрелы Proflight с подсветкой ***
• (4) обычные стрелы Proflight
• Сменная микроструна ***
• Вспомогательное приспособление для нанизывания Excalibur ***
• Ex-Lube (рельсовая смазка) ***
• Ex-Wax (сервировочный и струнный воск) ***
• Ex-Oil (смазка для спускового крючка, кулачков и т. д.) ***
• (6) Rocket Ultimate Steel 100гр. Наконечники для арбалета с фиксированным лезвием ***
• (4) 100гр. Полевые советы
• Триггер Pro-Shot ACP
• Защита от сухого огня
• Р.Э.Д.С. Глушители
• Система звукоизоляции (установлена)
• Двусторонняя щека
• Колчан с 4 стрелами соответствующего камуфляжного цвета
• Безопасный ремешок и ручка зарядного устройства
• Руководство пользователя

Platinum Package

• Арбалет Assassin  400 TD в камуфляжной расцветке на выбор
  • Тратимбер Страта
  • Край Realtree
• Мягкий кейс Excalibur Takedown (передняя часть корабля снята, но готова к съемке)
• Прицел Excalibur Tact-100 с кольцами
• Пневматические тормоза (установлены) ***
• (3) Стрелы Proflight с подсветкой ***
• (10) Обычные стрелы Proflight ***
• Сменная микроструна ***
• Вспомогательное приспособление для нанизывания Excalibur ***
• Ex-Lube (рельсовая смазка) ***
• Ex-Wax (сервировочный и струнный воск) ***
• Ex-Oil (смазка для спускового крючка, кулачков и т. д.) ***
• (6) Rocket Ultimate Steel 100гр. Наконечники для арбалета с фиксированным лезвием ***
• (3) NAP Killzone 2″ 2-лезвийные механические арбалетные насадки ***
• (12) 100гр. Полевые советы ***
• Триггер Pro-Shot ACP
• Защита от сухого огня
• Р.Э.Д.С. Глушители
• Система звукоизоляции (установлена)
• Двусторонняя щека
• Колчан с 4 стрелами соответствующего камуфляжного цвета
• Защитный ремешок и ручка зарядного устройства
• Руководство пользователя

Поиск продуктов здесь

Ищи:

Комплект арбалета Excalibur Assassin 400 TD от арбалетов Excalibur

СВОБОДНАЯ ЦЕЛЬ
БЕСПЛАТНАЯ ДОСТАВКА ПО ВЕЛИКОБРИТАНИИ
БЕСПЛАТНАЯ ВОЗВРАТНАЯ ДОСТАВКА ПО ВЕЛИКОБРИТАНИИ — Если это не для вас.

---

Представляем Assassin 400TD — последнее дополнение к самой совершенной в мире платформе для арбалета Micro! Он оснащен не только системой разборки Quick-Loc Technology, полностью бесшумной встроенной рукояткой зарядного устройства, Pro-Shot, 2-ступенчатым спусковым крючком винтовочного класса и Anti-Dry Fire, но и тем, что выделяет этого Assassin, является новый High-Output. Экспресс-конечности с Armor Tips придают Assassin 400TD самый узкий профиль из всего семейства Assassin, и в то же время выпускают стрелы с молниеносной скоростью до 400 кадров в секунду!

Кнопка снятия
Технология Quick Loc™ позволяет разбирать и собирать наши арбалеты за считанные секунды нажатием кнопки без изменения точки удара. Это означает непревзойденную точность каждый раз. Только представьте себе возможности взять с собой невероятную мощность 420 кадров в секунду практически в любом месте.

Триггер
Эта новая двухступенчатая система спускового крючка отражает характеристики и ощущения от лучших на сегодняшний день спусковых крючков матчевого класса. Небольшой тяговый вес в сочетании с четким, чистым и последовательным разрывом просто делает вас более точным.

Встроенный бесшумный пусковой механизм
Новая система Charger Crank System — это первая в мире бесшумная встроенная система помощи при запуске, позволяющая развивать скорость 360 кадров в секунду и более 100 футо-фунтов. кинетической энергии с силой всего 12 фунтов. Без щелчков и с самым безопасным способом снятия взвода на рынке. Это также повышает точность, обеспечивая безупречное выравнивание тетивы при каждом выстреле.

Система подавления шума (продается отдельно)
Технология Recurve по своей природе тише, но 10-точечная система шумоподавления выводит это преимущество на новый уровень с меньшим количеством децибел, чем когда-либо прежде.

Стандарт Tru-Fit
Полностью регулируемый приклад Tru-Fit отличается быстрой регулировкой длины тяги без инструментов от 12 до 15 дюймов, а также регулируемой щекой, так что каждый может добиться идеальной подгонки в кратчайшие сроки.

Комплектация:
Прицел Tact-100 с подсветкой
Спусковой крючок PRO-SHOT
Исследуйте дело с разборкой
Система защиты от сухого огня
Р.Э.Д.С. Глушители
Двойной нащечник
Кольца для прицела 30 мм
4 — Колчан со стрелами
4 — PROFLIGHT Premium Arrows 4 — полевые очки 100 г
Защитный ремешок / ручка зарядного устройства Руководство пользователя

Очки убийцы
Вес натяжения: 325 фунтов.
Скорость (при 350 гранах): 400 кадров в секунду 90 722 Вес: 7,9 фунта
Тип приклада: True Fit Bullpup
Длина: 30-33 дюйма
Ширина: 20,25 дюйма (во взведенном состоянии) 25 дюймов (в невзведенном состоянии)
Рабочий ход: 15 дюймов
Длина стрелы: 18 дюймов
Минимальный вес стрелы: 350 гр.

ПОКУПАТЕЛИ ЗА ПРЕДЕЛАМИ ВЕЛИКОБРИТАНИЯ Налог Великобритании (товар) в размере 20 % вычитается на этапе оформления заказа

ДОСТАВКА ПО ВСЕМУ МИРУ
Материковая часть Соединенного Королевства	0 фунтов стерлингов
Шотландское нагорье и острова (AB, IV, KW, PH, KA, HS, ZE)	0 фунтов стерлингов
Остров Уайт: Северная Ирландия	0 фунтов стерлингов
Джерси: Гернси: остров Мэн	0 фунтов стерлингов
Ирландия: Германия: Нидерланды: Франция: Италия: Дания: Бельгия	17,50 фунтов стерлингов
Монако: Люксембург: Испания (материк): Швеция: Польша	22,50 фунта стерлингов
Чехия: Латвия: Швейцария: Словакия: Словения: Венгрия	25 фунтов стерлингов
Финляндия: Австрия: Литва: Португалия: Эстония: Норвегия*: Албания	27,50 фунтов стерлингов
Греция: Хорватия: Турция: Болгария: Лихтенштейн: Андорра	32,50 фунта стерлингов
Кипр: Азербайджан: Черногория: Македония: Сербия: Румыния	35 фунтов стерлингов
Беларусь: Грузия: Молдова: Казахстан: Армения: Исландия	40 фунтов стерлингов
Балеарские острова: Азорские острова: Мадерия: Мальта: Босния	40 фунтов стерлингов
Африка  –  СТРАНЫ АФРИКАНСКОГО КОНТИНЕНТА	45 фунтов стерлингов
Азия – СТРАНЫ АЗИАТСКОГО КОНТИНЕНТА	45 фунтов стерлингов
Северная Америка — СТРАНЫ НА АМЕРИКАНСКОМ КОНТИНЕНТЕ	55 фунтов стерлингов
Южная Америка – СТРАНЫ НА АМЕРИКАНСКОМ КОНТИНЕНТЕ	55 фунтов стерлингов
Австралия: Новая Зеландия: Соломоновы острова: Французская Полинезия	60 фунтов стерлингов

Информация для отслеживания отправлена ​​по электронной почте для всех доставок за пределы Великобритании
Уведомление о дне доставки по электронной почте клиентам из Великобритании
Пожалуйста, используйте флаги в верхней части страницы, чтобы изменить валюту
Если вашей страны нет в списке доставки, запросите цену

---

Пожалуйста, подождите 2-3 недели для доставки.

---

Отзывы покупателей
Напишите онлайн-отзыв и поделитесь своими мыслями с другими покупателями!

Грин Бэй Пэкерс QB Аарон Роджерс быстрее всех сделал 400 пасов тачдауна за карьеру

• Электронная почта

Dec 6, 2020

• Печать

Green BAY, WIS. Воскресенье против Филадельфии Иглз.

Никто из них не сделал это так быстро, как Роджерс.

Ни Дрю Брис, ни Пейтон Мэннинг, ни Том Брэди. Ни Дэн Марино, ни Бретт Фавр, ни Филип Риверс.

900:14 Квотербек «Грин Бэй Пэкерс» сделал 400 пасов тачдауна за свою карьеру в 193-м матче регулярного чемпионата. Это на 12 игр меньше, чем у Бриса, который раньше был самым быстрым игроком, набравшим 400 очков. до 9–3, отставая от New Orleans Saints на одну игру в гонке за первое место в плей-офф NFC.

Роджерс, которому в среду исполнилось 37 лет, начал день, нуждаясь в трех передачах приземления, чтобы набрать 400 очков. С этими тремя очками в воскресенье он также набрал 36 очков за год, что дало ему его пятый сезон как минимум с 35 тачдаунами. больше всего таких сезонов в истории НФЛ. У него было равное количество очков с Брейди, Брисом и Мэннингом по четыре.

«Конечно, это забавные вехи, — сказал Роджерс. «Я не уверен, как долго я смогу удержаться на втором месте. Есть несколько действительно хороших молодых квотербеков, которые, как я предполагаю, набирают силу в этом районе. Но это говорит о постоянстве в течение длительного периода. времени, которым я очень горжусь».

После игры с четырьмя тачдаунами на прошлой неделе против Chicago Bears Роджерс забросил еще два мяча в первом тайме против Eagles. № 398 стал четвертым и забил гол с 1-ярдовой линии, уступив Даванте Адамсу, который установил рекорд Packers по ловле приземлений в семи играх подряд (Дон Хатсон сделал это дважды в 1940-х).

399-й тачдаун в карьере пришелся на последнюю минуту второй четверти, когда Роджерс едва избежал сэка и увидел, что Роберт Тоньян широко открыт для 25-ярдового броска.

№ 400 пришелся на третью четверть и достался кому как не Адамсу. Он завершил 99-ярдовый драйв, который Роджерс начал с 42-ярдовой бомбы в Адамса из-за своей зачетной зоны.

Fewest Games To Reach 400 Passing TDs In NFL History

Player	Games Needed
Aaron Rodgers	193
Drew Brees	205
Peyton Manning	209
Tom Brady	212
Dan Marino	227
Brett Favre	228
Philip Rivers	231
— ESPN Stats & Information

«[Мои товарищи по команде] мало что говорили в течение недели, но всегда интересно посмотреть, кто получит веху», — сказал Роджерс. «Довольно круто, что Даванте это понял. Я не так много сделал в этой игре. Это была действительно хорошо спланированная игра. иметь эти вехи подряд недели. Как я сказал на прошлой неделе, во многом это связано с долговечностью, но с этим также связана некоторая постоянная игра ».

Адамс подарил мяч Роджерсу после игры, что побудило бывшего ресивера Packers Джеймса Джонса похвалить Адамса за его осведомленность. Джонс написал в Твиттере, что бросил на трибуны сотый пас в карьере Роджерса.

«Где-то за четыре часа до игры я увидел, как кто-то написал мне в Твиттере — я был в Твиттере, и кто-то написал в Твиттере, что ему нужно еще три, он был на 397, ему нужно еще три», — сказал Адамс. «Поэтому я заставил всех в команде узнать, кто является пас-кетчером. Я сказал: «Кто сегодня поймает третий тачдаун, не бросайте мяч, держите мяч», потому что я не думаю, что у Аарона есть что-то из его столетия. -отмечать пасы тачдауна

«Это что-то особенное — быть частью этого, потому что я поймал, кажется, его 200-й — это был мой первый тачдаун — так что я должен сохранить этот мяч, он позволил мне оставить тот.
