S-400 missile system - Wikipedia

"S-400" redirects here. For other uses, see S400.
S-400 Triumf
NATO reporting name: SA-21 Growler

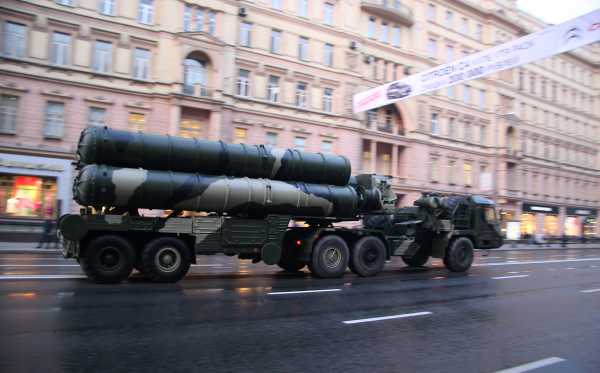

S-400 Triumf launch vehicle

TypeMobile surface-to-air missile system
Place of originRussia
Service history
In service28 April 2007 – present[1]
Used byRussia
Production history
DesignerAlmaz-Antey
ManufacturerFakel Machine-Building Design Bureau
Unit cost$300 million per fire unit (artillery battalion) that consists of 9 launchers, 120 missiles, command and support vehicles
No. built~420 (as of October 2017, there were at least 320 launchers (41 artillery battalions) deployed in 21 regiments)[2]
Specifications

EngineYaMZ-8424.10 Diesel V12
400 HP/294kW
TransmissionYaMZ
SuspensionLeaf spring
Ground clearance485 mm

Operational
range

380 km (40N6E missile)
250 km (48N6 missile)
120 km (9M96E2 missile)
40 km (9M96E missile)

The S-400 Triumph (Russian: C-400 Триумф, Triumph; NATO reporting name: SA-21 Growler), previously known as the S-300 PMU-3,[3] is an anti-aircraft weapon system developed in the 1990s by Russia's

en.wikipedia.org

С-400 — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

Зенітно-ракетний комплекс С-400 «Тріумф»

ЗРК С-400 Тріумф (SA-21) на репетиції 4 травня 2010
Тип: зенітна ракетна система (ЗРС) великої і середньої дальності
Походження:  Росія
Історія служби
Термін використання 2007 — сьогодення
Використання у  Росія
Історія виробництва:
Конструктор НПО «Алмаз» ім. О. О. Расплєтіна

С-400 у Вікісховищі

С-400 («Тріумф», спочатку — С-300ПМ3, індекс УВ ППО — 40Р6, за кодифікацією НАТО — SA-21 Growler, буквально «Буркотун») — російська зенітно-ракетна система великого і середнього радіусу дії, зенітний ракетний комплекс (ЗРК) нового покоління. Створений для ураження всіх сучасних і перспективних засобів повітряно-космічного нападу — літаків-розвідників, літаків стратегічної та тактичної авіації, тактичних, оперативно-тактичних балістичних ракет, балістичних ракет середньої дальності, гіперзвукових цілей, встановлювачів перешкод, літаків радіолокаційного дозору і наведення та інших. Кожна ЗРС забезпечує одночасний обстріл до 80 цілей (за наявності 8 ЗРК) з наведенням на них до 160 ракет[1][2][3]

.

uk.wikipedia.org

С-400 – Уикипедия

„Триумф“ (С-400, по класификация на САЩ и НАТО – SA-21 Growler) е руски зенитно-ракетен комплекс с голям и среден обсег на действие, предназначен за противоракетна отбрана срещу атака от ядрена триада. Проектиран е с възможност да унищожава всички възможни (на въоръжение и в процес на разработка) космически и въздушни средства за нападение на потенциалния противник – разузнавателни самолети, самолети със стратегическо и тактическо предназначение (в това число – и „невидими“ самолети, разработени по технологията „Стелт“), оперативно-тактически балистични ракети, балистични ракети със среден радиус, свръхзвукови цели, самолети на радиолокационното разузнаване. С- 400 ползва три вида ракети за да покрие целия си обсег на действие, като всяка е с различни възможности. Всяка оперативна система на комплекса позволява едновременна стрелба до 36 цели с до 72 управляеми ракетни боекомплекта.

На 28 април 2007 г. с решение на руското правителство ЗРК С-400 Триумф е приет на въоръжение в руската армия[1]. Към средата на юли 2019 г. Русия и Беларус оперират с „Триумф“. Доставени са ракети и за Китай

[2], но се твърди, че са се повредили и са унищожени. Започва доставката на четири комплекта за Турция[3]. Предстоящи купувачи са Индия[4], Мароко[5] и Ирак[6].

Комплексът може да поразява ефективно аеродинамични цели на разстояние от 2 km до 240 km[7]a на тактически балистични цели на разстояние от 7 km до 60 km като максималната скорост на поразяване е до 4,8 km/s.[8] Откриването на целите е възможно на разстояние от 600 km. Ракетите могат да улавят и унищожават и ниско летящи цели на височина от 5 m, които са най-неуязвими за противоракетната отбрана. Комплексът е в състояние да изпълнява бойните си задачи ефективно при всякакви метеорологични условия. Ракетите се изстрелват над 30 m във въздуха посредством газова система преди да се задействат ракетните двигатели. Това намалява минималния и увеличава максималния обсег.

ЗРК е разработен от Алмаз-Антей, а генерален конструктор на „Триумф“ е Александър Лемански.

Предназначен е да замени морално остарелите С-200 и С-300 в руската армия.

bg.wikipedia.org

С-400 — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

ЗРС С-400 «Триумф»

Тип: зенитная ракетная система (ЗРС) большой и средней дальности
Страна: Россия Россия
История службы
Годы эксплуатации: 2007 — настоящее время
На вооружении:

Россия Россия

История производства
Конструктор: НПО «Алмаз» им. А. А. Расплетина
Годы производства: 2007 — настоящее время
Всего выпущено: 29 дивизионов
Изображения на Викискладе?: ЗРС С-400 «Триумф»
С-400С-400

«Триумф» (С-400, первоначально — С-300ПМ3, индекс УВ ПВО — 40Р6, по кодификации МО США и НАТО — SA-21 Growler, буквально «Ворчун») — российская зенитная ракетная система большой и средней дальности, зенитный ракетный комплекс (ЗРК). Предназначена для уничтожения всех современных и перспективных средств воздушно-космического нападения. 28 апреля 2007 года постановлением правительства РФ ЗРС

«Триумф» была принята на вооружение[1].

По мнению западных аналитиков С-400 наряду с такими системами как ОТРК «Искандер» и береговыми противокорабельными комплексами класса Бастион играет ключевую роль в новой концепции ВС России известной на Западе как «Зона Запрета Доступа» (Anti-Access/Area Denial, A2/AD)[2][3][4], которая заключается в том, что войска НАТО не могут находиться и передвигаться в радиусе действия систем запретной зоны A2/AD без риска нанесения им неприемлемого ущерба.

Описание

По завершении испытаний новой ракеты повышенной дальности комплекс сможет поражать аэродинамические цели на дальности до 400 км и тактические баллистические цели на дальности до 60 км[5], летящие со скоростью до 4,8 км/с[6]: крылатые ракеты, самолёты тактической и стратегической авиации, боеголовки баллистических ракет. Радар раннего обнаружения обеспечивает дальность обнаружения до 600 км. Ракеты могут поражать низколетящие цели на высоте от 5 м

[7] (для сравнения: американский комплекс «Пэтриот» способен поражать цели только на высоте не менее 60 м). Возможно использование нескольких типов ракет, обладающих различной стартовой массой и дальностью пуска, что позволяет создавать эшелонированную оборону.

По словам главкома ВВС, «они способны эффективно отражать массированные налёты современных средств воздушного нападения в условиях интенсивного радиоэлектронного подавления и выполнять боевую задачу в различных погодных условиях»[8].

В состав средств управления входит ЦВК серии «Эльбрус-90микро»[9]. Головной разработчик — НПО «Алмаз» им. академика А. А. Расплетина. Генеральный конструктор — Александр ЛеманскийК:Википедия:Статьи без источников (тип: не указан)[источник не указан 1359 дней].

Показатели

Основные характеристики[10]
Скорость цели максимальная, км/с 4,8[10]
Дальность обнаружения, км 600
Границы зоны прикрытия по дальности, км
  • максимум
  • минимум

400[11]
2[12]
Границы зоны прикрытия по высоте от аэродинамических целей (км)
  • максимум
  • минимум

до 185[13] (ракетой 40Н6Е) / до 27 (ракетами 48Н6ДМ)/ до 35 (ракетами 9М96М[14])
Границы зоны прикрытия по дальности от всех доступных баллистических ракет, км
  • максимум
  • минимум

60
5[15]
Обстреливаемых одновременно целей максимум 80 (10 целей каждый ЗРК, всего до 8 ЗРК под общим управлением)[12][16][17][18] (до 2012 г. — 36 (6 ЗРК по 6 целей))[19]
Наводимых на цели ракет максимум 160 (20 ракет каждый ЗРК, всего до 8 ЗРК под общим управлением)[12][20][21][22]
Готовность к бою при получении команды находясь в движении, минут 5
[19]
[23] (в 2010 г. — 10-15)
Готовность, минут 0,6 из режима ожидания / развёрнутый на местности 3[24]
Непрерывной работы часов 10 000
Срок службы, лет
  • Компонентов
  • Ракет

минимум 20
15
  • Максимальная радиальная скорость 4,8 км/с, максимальная скорость 5 км/с[27], минимум ноль[15].
  • Время реакции системы менее 10 секунд[28].
  • Самостоятельное движение по дорогам (60 км/ч), бездорожью до 25 км/ч[16].

Состав системы

Базовый состав системы 40Р6 (С-400)

  1. Средства управления 30K6E в составе[17][20]:
    • Пункта боевого управления (ПБУ) 55К6Е на основе Урал-5323 01.
    • Радиолокационного комплекса (РЛК) 91Н6E[17] Панорамный радар с защитой от помех. Монтируется на МЗКТ-7930. Работает в дециметровом диапазоне[29].
  2. До 6 зенитных ракетных комплексов 98Ж6Е[30]. Максимум 10 целей с наведением на них 20 ракет
    [21]
    , каждый в составе:
    • Многофункциональной РЛС (МРЛС) 92Н6Е дальностью 400 км. 100 мишеней[31].
    • До 12 транспортно-пусковых установок (ТПУ) типа 5П85ТЕ2 и/или 5П85СЕ2 на прицепе.
  3. Зенитные ракеты 48Н6Е, 48Н6Е2, 48Н6Е3 существующих ЗРК С-300ПМУ1, −2, а также ракеты 9М96Е и 9М96Е2 и ракета сверхбольшой дальности 40Н6Е (вероятно на вооружении комплексов на сегодняшний день отсутствуют[32]).
  4. Комплекс средств технического обеспечения системы 30Ц6Е.

Собственные системы радаров S-400: помехозащищённый радар кругового обзора с двухсторонней фазированной антенной решеткой (ФАР)[33]

Дополнительные РЛС обнаружения низколетящих и стелс-целей

Возможные элементы S-400 (98ZH6E)[34] включают средства борьбы со специализированными целями как стелс-самолеты или низколетящие цели с огибанием рельефа местности как крылатые ракеты.

Всевысотный обнаружитель 96Л6Е[35] — универсальный комплекс (все функции), дальность обнаружения 300 км. 40B6M — вышка для 92Н6Е или 96Л6Е.

C-400 может быть укомплектована радарами L-диапазона как Противник-ГЕ, Гамма-ДЕ рассчитанных на обнаружение стелс-целей.[36] Видимость ими стелс-самолетов связана с тем, что L-диапазоне стелс-самолеты имеют более большую эффективную отражающую площадь, чем в стандартных диапазонах.[37] Также западные эксперты считают, что РЛС Небо работающая в VHF-диапазоне также обладает повышенной чувствительностью к стелс-целям.[36][38] Многие западные эксперты в целом не отрицают эффективность обзорых радаров L-диапазона для ранего обнаружения стелс-самолетов как F-22 в С-400, но указывают на то, что данные радары не могут выполнять функцию точного наведения ракеты на цель и потребуется собственная оптическая или прочая ГСН в ракете для завершения поражения самолета на финишном отрезке.[39][40][36] Однако только старые версии РЛС Небо неспособны управлять наведением ракет или загоризонтные радары как Подсолнух-Э, в то время как Противник-ГЕ, Гамма-ДЕ рассчитаны на обнаружение целей с ЭПР около 0,1 м2 на дальности 240 км с необходимой точностью для пуска ракет.[41] Новые версии системы Небо-М (55Ж6М) позволяют также использовать сразу три интегрированных РЛС в метровом диапазоне (модификация «Небо-СВУ»), дециметровом (модификацикация «Противник-Г») и сантиметровом «Гамма-С1». По сочетанию и наложению на друг друга даже очень слабых отраженных сигналов компьютер системы позволяет получать комплексную сигнатуру стелс-объектов эффективно отсеивая естественные и искусственные помехи.[36][38]

Дополнительно периметр защищаемой С-400 зоны может быть усилен комплексом Барьер-Е,[41][42] который создает "виртуальный барьер" от земли до высоты 3-7 км и протяженностью до 500 км и из секций по 50 км. Барьер-Е работает по принципу бистатической локации «на просвет» и фиксируя прохождение объектов между мачтами с излучателем и удаленным пассивным приемником выдавая сектора для обстрела целей с точностью 1 градус. При радиолокации "на просвет" эффективная поверхность рассеяния целей возрастает в 100-1000 раз и не зависит от наличия на них радиопоглощающего стелс-покрытия, т.к. система реагирует на "затемнение" источника самолетом, а не на отражение радиоволн от него.[43] Эффективность радиолокации "на просвет" так велика, что по частичному радиопоглощению определяются невидимые для обычных РЛС неметаллические объекты как воздушные шары и т.п. Дополнительно Барьер-Е позволяет обнаруживать низколетящие цели от 30 метров.

Кроме этого координаты обычных и стелс-целей могут быть получены по излучению их собственных РЛС или систем связи самолетов с помощью пассивных систем радиотехнической разведки Вега/Орион[44] и Автобаза-М[45]. Включенные на самолетах модули РЭБ для помех обычным радарам С-400 также позволяет вычислить координаты источников излучения. Данные системы не излучают сигналов для обнаружения воздушных целей, а Вега используют метод триангулярного вычисления координат источников радиоизлучения по разнице уровня сигнала для трех абсо
