С-400 Триумф
Зенитный ракетный комплекс объектовой ПВО
С-400 / 40Р6 «Триумф» разработан НПО «Алмаз» / ГСКБ «Алмаз-Антей» (генеральный конструктор — А.Леманский) в процессе развития семейства систем ПВО С-300. Разработка модификации С-300ПМ3 / С-400 начата в 1986 г. Комплекс отличается от предыдущих поколений большими возможностями по размерам зоны ПВО, типам поражаемых целей, обеспечивает взаимодействие с комплексами ПВО предыдущих поколений. В ЗРК используются ракеты разработки МКБ «Факел».
ЗРК С-400 «Триумф» принят на вооружение Постановлением правительства России 28 апреля 2007 г. Первый ракетный дивизион ЗРК С-400 заступил на боевое дежурство в г.Электросталь Московской области 6 августа 2007 г.
Первые боевые стрельбы комплекса 40Р6 со стрельбовым комплексом 98Ж6 успешно проведены на полигоне Капустин Яр в 2011 г. Учения боевых расчетов системы 40Р6 проводятся на полигоне ПВО Ашулук.

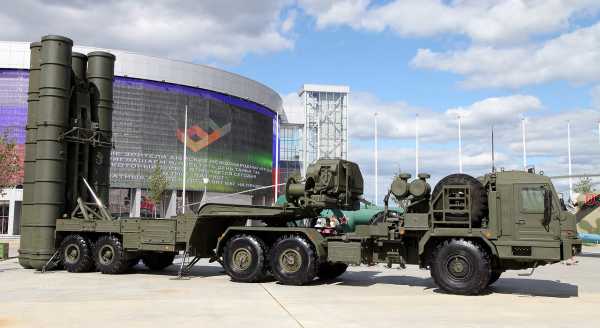

Пусковая установка 5П85Т2 ЗРК С-400 «Триумф», 2015 г. (фото — Виталий Кузьмин, http://www.vitalykuzmin.net)
В перспективе возможно интеграция комплексов С-400 с новыми ЗРК С-500 в единую систему ПВО. В 2018 г. первые дивизионы ЗРК С-400 поставлены на экспорт (Китай).
Западное наименование ЗРК С-400 — SA-21 GROWLER.
ЗРК C-400 в ВКС России
Первый ракетный дивизион ЗРК С-400 заступил на боевое дежурство в г.Электросталь Московской области 6 августа 2007 г. По состоянию на конец 2017 годв в войска поставлены не менее 19 полковых комплекта ЗРК С-400. Поставки ЗРК продолжаются.
Состав комплекса 40Р6 / С-400
Пункт боевого управления (ПБУ) 55К6 / 55К6М — 1 ед в дивизионе, обеспечивает координацию работы одновременно до 8 стрельбовых комплексов 98Ж6 по 80 целям;
Радиолокационный комплекс (РЛК) 91Н6 — 1 ед. в дивизионе, обеспечивает обнаружение целей и сопровождение до 300 целей на дальности до 600 км;
Мобильный радиолокационный комплекс всевысотный обнаружитель 96Л6 может придаваться дивизиону С-400;
Стрельбовой ракетный комплекс 98Ж6 — 6-8 единиц в составе:
— в составе 98Ж6 — Многофункциональная РЛС подсвета и наведения 92Н6 / 92Н6А — 1 ед.;
— в составе 98Ж6 — Транспортно-пусковые установки (ТПУ) 5П85Т2 или 5П85СМ2 — до 6-12 ед.;
— Передвижная вышка для антенного поста РЛС 92Н6 40В6М;
Зенитные управляемые ракеты (ЗУР):
— ЗУР систем ПВО С-300ПМ1 / С-300ПМ2 48Н6, 48Н6М, 48Н6ДМ
— ЗУР средней дальности 9М96, 9М96Д
— ЗУР большой дальности 40Н6 (после завершения испытаний)
Комплекс средств технического обеспечения 30Ц6
Унифицированный тренажерный комплекс 16Ю6Т «Тембр-Т».
Ракеты ЗРК С-400
В составе комплекса С-400 по состоянию на 2017 г. используются два семейства ракет — ракеты средней дальности типа 9М96 и 9М96Д, а так же ракеты большой дальности типа 48Н6ДМ (основная ракета ЗРК С-400). Все указанные типы ракет оснащены твердотопливными двигателями, запускаются из транспортно-пусковых контейнеров. Ракеты типа 9М96 оснащены газодинамическими органами корректировки направления полета.
ТТХ комплекса и ракет
Количество сопровождаемых ЗРК трасс целей - до 300 Дальность обнаружения целей - 600 км Количество одновременно обстреливаемых ЗРК целей - 80 ед. Количество одновременно наводимых ЗРК целей - 160 ед. Дальность поражения целей: - аэродинамические цели - 2-250 км - баллистические цели - 7-60 км Высота поражения целей - 5 - 30000 м Скорость цели максимальная - до 4800 м/с Время развертывания ЗРК с марша - 5-10 минут
Ракета 48Н6 ЗРК С-400
Цифрами обозначены: 1. Радиопеленгатор / визир; 2. Автопилот; 3. Радиовзрыватель; 4. Аппаратура радиоуправления; 5. Источник электроэнергии; 6. Предохранительно-исполнительный механизм; 7. Боевая часть; 8. Двигатель; 9. Аэродинамический руль-элерон; 10. Рулевой привод; 11. Устройство раскрытия руля-элерона; 12. Газовый руль-элерон
Боевое оснащение
Ракеты типа 9М96 оснащаются унифицированной осколочной БЧ с управляемым полем поражения с радиовзрывателем. Ракеты 48Н6ДМ оснащаются осколочной боевой частью повышенной мощности, а так же могут оснащаться ядерной боевой частью малой мощности разработки ВНИИЭФ.
Пусковые установки 5П85СМ2 ЗРС С-400 на авиабазе Хмеймим в Сирии, 2015 г. (http://mil.ru)
Система управления и наведение
Ракеты типа 48Н6 оснащены комбинированной системой управления включающей в себя инерциальную систему управления с радиокоррекцией сопряженную с полуактивной радиолокационной ГСН. Ракеты типа 9М96 используют так же комбинированную систему управления включающую в свой состав инерциальную систему управления с наведением на координаты цели, полученные от ЗРК перед стартом с корректировкой информации о цели по линии связи. На конечном этапе полета ракета наводится активной радиолокационной ГСН.
Модификации:
ЗРК С-400 / 40Р6 «Триумф», стрельбовой комплекс 98Ж6 — основной вариант комплекса ПВО, состоит на вооружении ВКС России и поставляется на экспорт.
ЗРК 40Р6М — вариант развития ЗРК, работы над модификацией велись концерном ПВО «Алмаз-Антей».
«Новый оборонный заказ. Стратегии»
dfnc.ru
Дивизион С-400 у мыса Фиолент взял под защиту Крым — Российская газета
Восемь боевых расчетов зенитной ракетной системы С-400 «Триумф» сегодня заступили на боевое дежурство в Севастополе в районе мыса Фиолент. Установки С-400 сменили на дежурных позициях зенитно-ракетные комплексы предыдущего поколения С-300.
«Включить с 13 января 12-й зенитно-ракетный полк в полном составе, в состав дежурных сил 31 дивизии ПВО, заступить на боевое дежурство. Снять с боевого дежурства ЗРК С-300 в полном составе», — сказано в приказе, который вручил командиру полка командующий 4-й армией ВВС и ПВО Южного военного округа Виктор Севостьянов.
Он сообщил журналистам, что комплексы С-400, установленные в Севастополе, с сегодняшнего дня взяли под защиту Крым и часть Краснодарского края.
— ЗРК С-400 «Триумф» позволяет работать практически по всем целям, которые существуют в мире, том числе и перспективным — гиперзвуковым воздушным целям, — сказал Севостьянов. — Комплекс успешно борется с баллистическими целями. У него расширенные характеристики по дальности применения — гарантированное уничтожение целей на расстоянии 400 километров. Даже значительная часть Краснодарского края будет находиться под защитой этого зенитно-ракетного полка.
Получив боевую задачу по охране воздушного пространства Крымского полуострова, расчеты ЗРК С-400 «Триумф» выдвинулись на позиции под прикрытием зенитных ракетно-пушечных комплексов «Панцирь С-1», развернули пусковые установки, осуществили топопривязку и ориентирование комплекса на местности, начали обнаружение и отслеживание целей. Для проверки дежурных сил были задействованы истребители Су-27.
Аналогичный комплекс заступил на боевое дежурство в Феодосии в январе 2017 года. По словам Севостьянова, двух дивизионов С-400 достаточно для защиты всего воздушного пространства Крыма.
Справка «РГ»
Зенитный ракетный комплекс С-400 «Триумф» предназначен для поражения всех современных и перспективных средств воздушного нападения, включая стратегические бомбардировщики, баллистические и крылатые ракеты, может применяться против наземных объектов. Комплекс способен перехватывать цели на дальности до 600 километров, поражать их на дальности 400 километров и на высоте до 30 километров
rg.ru
Крым получил второй дивизион ЗРК С-400 «Триумф»
Под Севастополем на мысе Фиолент на боевое дежурство по противовоздушной обороне заступили ЗРК С-400 «Триумф». Соответствующий приказ получил командир зенитно-ракетного полка от командующего армией генерал-лейтенанта Виктора Севостьянова.
Боевые расчеты выполняют охрану воздушного пространства Крыма и уже выдвинулись на позиции, развернули пусковые установки, осуществили топопривязку и ориентирование комплексов на местности. Теперь их задача — обнаружение и отслеживание целей. Второй дивизион ЗРК С-400 будет контролировать воздушное пространство над Чонгаром и Армянском на границе с Украиной.
— Постановка на боевое дежурство этого уникального комплекса повысит боевые возможности и эффективность всей крымской противовоздушной обороны. Возможности С-400 поистине уникальны, но сама система — ничто без людей. Поздравляю всех вас, надеюсь, вы будете с гордостью нести знамя Севастопольского зенитно-ракетного полка 4 армии и Южного военного округа, — заявил командующий ВВС и ПВО Южного военного округа генерал-лейтенант Виктор Севостьянов на торжественной церемонии, посвященной началу боевой вахты ЗРК С-400.
Источник: Украина усиливает агрессивную политику в отношении КрымаФото: Анна САДОВНИКОВА
Источник в иловых структурах региона отметил, что Украина усиливает агрессивную политику в отношении Крыма и организует испытания крылатых ракет, представляющих опасность для региона.
Севостьянов: Возможности С-400 поистине уникальны, но сама система — ничто без людей.Фото: Анна САДОВНИКОВА
— Задачи дивизиона С-400 под Севастополем состоят в том, чтобы подобные угрозы ликвидировать на дальних дистанциях, — добавил собеседник, передает РИА Новости.
Напомним, в январе 2017 года первый дивизион С-400 был развернут в районе Феодосии.
Второй дивизион ЗРК С-400 будет контролировать воздушное пространство над Чонгаром и Армянском.Фото: Анна САДОВНИКОВА
ЧИТАЙТЕ ТАКЖЕ
Власти Крыма: Комплекс С-400 защитит полуостров от угроз НАТО и Украины
Крымчане будут чувствовать себя спокойно, если их безопасность гарантирована всей военной мощью России, считает Георгий Мурадов (подробнее)
СПРАВКА «КП»
«Триумф» (С-400, первоначально — С-300ПМ3) — российская зенитная ракетная система большой и средней дальности, зенитный ракетный комплекс (ЗРК). Предназначена для уничтожения всех современных и перспективных средств воздушно-космического нападения.
28 апреля 2007 года постановлением правительства России ЗРС «Триумф» была принята на вооружение. «Триумф» — наименование экспортной версии. По мнению западных аналитиков, С-400, наряду с такими системами, как ОТРК «Искандер» и береговыми противокорабельными комплексами класса Бастион, играет ключевую роль в новой концепции ВС России, известной на Западе как «Зона запрета доступа», которая заключается в том, что войска НАТО не могут находиться и передвигаться в радиусе действия систем запретной зоны A2/AD без риска нанесения им неприемлемого ущерба.
www.crimea.kp.ru
