Boeing C-17. Фото. Характеристики. История самолета.



Boeing C-17 Globemaster – стратегический американский военно-транспортный самолет. Стоит на вооружении ВВС США, Австралии, Катара, ОАЭ, Канады, Великобритании, Индии, Кувейта.

Предназначается для перевозки личного состава, грузов и сбрасывания грузов с самолета.

Разрабатывался для замены грузового варианта Lockheed c-141 Starlifter. Первый полет совершил 15.09.1991.

Конструкция Boeing C-17 Globemaster

Самолет создан по типичной аэродинамической схеме, в составе фюзеляжа большого диаметра с Т-образным оперением и высоко располагающимся крылом. Материал изготовления планера – в основном алюминиевые сплавы, часть композитных материалов невелика – 10-15 % (органы управления, торцевые поверхности крыла, обтекатели и зализы). На планер предоставляется гарантийный срок эксплуатации – 30 тыс. летных часов. Крыло имеет сверхкритический профиль, стреловидность − 25°, удлинение – 7,2. Габариты концевых аэродинамических поверхностей (КАП): высота – 2,9 м, площадь – 3,33 м², стреловидность − 30°, наклон по вертикали − 15°.

В обшивке крыла применены панели длиной 26,82 м – самые крупные алюминиевые самолетные компоненты конца 1980-х годов. Элероны выполнены из композитных материалов. Длина каждого составляет 6,4 м, площадь − 5,9 м², корневая хорда – 1,32 м, концевая – 0,76 м.

В механизм крыла входят предкрылки и двухщелевые закрылки, которые обдуваются потоком газов от моторов. Они взяты с опытного самолета YC-15, занимают площадь поверхности крыла на 2/3. Положение закрылков можно изменять в зависимости от режима полета. В откинутом положении во время посадки скорость самолета снижается на 46 км/ч. На каждой крыльевой консоли перед закрылками размещены интерцепторы в четырех секциях.

Фюзеляж выполнен по типу полумонокока, имеет скошенную вверх хвостовую часть с двумя аэродинамическими гребнями снизу. В грузовой кабине имеется задняя грузовая рампа, на которой можно поместить груз весом до 18 тонн. Рампа сложена из четырех секций и оснащена гидравлическим приводом. Угол ее установки зависит от загружаемой в самолет техники. Нагрузка на швартовочные узлы – 11,3 тс. Узлы размещаются в кабине на расстоянии 0,61 м друг от друга. В составе погрузочно-разгрузочного оборудования находятся роликовый конвейер и рельсовые направляющие.

Объем грузовой кабины рассчитан на перевозку танка М1А1, боевых машин пехоты М2/3, грузовиков массой по 45 т, внедорожников (по три в ряд), самоходной артиллерийской установки калибром 155 мм, до трех ударных вертолетов АН-64 «Апач», до 18 грузовых контейнеров 463L. В самолете установили 54 откидных несъемных сиденья, предназначенных для перевозки военного личного состава, предусмотрена комплектация еще дополнительными креслами (48 шт.), которые хранятся на борту. Крепление для 12 носилок в виде стоек установили по бортам самолета.

Boeing C-17 имеет бронированную нижнюю часть фюзеляжа, обеспечивающую защиту от стрелкового оружия. Самолет предназначен для беспосадочного десантирования грузов с задействованием парашютных устройств с предельно малых высот или десантирования до 102 парашютистов.

В состав экипажа входят три человека: командир корабля, второй летчик (сидят рядом в кабине управления) и оператор погрузочно-разгрузочного оборудования (размещается под полом кабины управления по правому борту). Предусмотрены места для двух наблюдателей. Проникнуть в кабину управления можно через дверь со встроенной лестницей, которая находится по левому борту. Остекление кабины имеет достаточную толщину, чтобы не повредиться от столкновения со встречными птицами. Комната отдыха экипажа представлена полностью автономным модулем, аналогичным пассажирским самолетам, находится сразу за кабиной управления.

Т-образное хвостовое оперение имеет стреловидные стабилизатор и киль. Площадь стабилизатора – 79,2 м², размах – 19,81 м. Рули направления и высоты двухсекционные. Длина секции руля высоты – 4,45 м. Двухсегментный руль направления имеет высоту 3,4 м.

Самолет оснащен трехопорным убирающимся шасси с гидравлическим приводом и возможность его аварийного выпуска. Конструкция элементов шасси рассчитана на посадку, во время которой скорость снижения достигает 4,57 м/с, и эксплуатацию с небетонированных и бетонированных ВПП. Передняя опора двухколесная, с убиранием вперед. Основные опоры шестиколесные, имеют в составе две последовательно расположенные одноосные трехколесные тележки, убирающиеся по бокам фюзеляжа в обтекатели. Самолет оснащен системой торможения, позволяющей остановить машину на скорости 240 км/ч, массой 228 т на отрезке дороги 490 м за 14 секунд. База шасси − 20,05 м, колея – 10,27 м.

Boeing C-17 Globemaster

В состав силовой установки Boeing C-17 входят четыре двигателя, которые размещаются на пилонах в гондолах под крыльями. Модульный ТРДД F117-PW-100, который установлен на самолете, – это вариант двигателя для самолетов гражданской авиации PW2040. Данный мотор оснащен одноступенчатым вентилятором, четырехступенчатым компрессором НД, 12-ступенчатым компрессором ВД, двухступенчатой турбиной ВД и пятиступенчатой турбиной НД.

Присутствуют устройства реверса тяги в полете и на земле. Газы во время реверсирования вытекают вверх, чтобы предотвратить проникновение внутрь двигателей посторонних предметов, которые могут вызвать поломку конструкции. Силовая установка оснащена электронной системой управления двигателями и активной системой управления радиальными зазорами. Двигатель имеет длину 3,729 м, сухую массу − 3220 кг. Вспомогательная силовая установка «Гаррет» GTCP331 размещена в отсеке правой основной опоры шасси.

Общая емкость топливных баков составляет 102 614 л. Самолет оснащен системой дозаправки топливом в воздухе.

В состав бортового оборудования входит электродистанционная цифровая система управления с гидравлическим приводом от элеронов рулей направления и высоты и схемой четырехканального резервирования. Есть аварийная система управления с механической проводкой. 17.10.1991 произошел случай отказа всех каналов ЭДСУ, и посадить аппарат удалось только благодаря аварийной системе. Расследование показало, что причиной аварии стал сбой программного обеспечения. К концу 1992 года ПО ЭДСУ изменили, предоставив возможность при потере сигнала воздушной скорости переходить на фиксированные коэффициенты усиления.

Бортовое оборудование получило ручку управления нового типа. Она полностью отклоняется для управления по тангажу и частично верхней частью для управления по крену.

Самолет оборудован системой улучшения управляемости и устойчивости. Опытные проверки на полетах с большим углом атаки показали необходимость в установке ограничителя угла атаки. Также оказался недостаточным уровень признаков предупреждения о выходе на опасные параметры сваливания с выпущенными закрылками. Проблему устранили установкой автомата тряски рычага управления.

Оборудование Boeing C-17 Globemaster

В состав приборного оборудования входят два ИЛС, четыре многофункциональных цветных индикатора, есть возможность использовать очки ночного видения.

Оборудование представлено бортовой автономной системой генерирования нейтрального газа OBIGGS, метеорологической РЛС «Бендикс» AN/ APS-133(V), навигационным приемником спутниковой системы.

Boeing C-17 Globemaster характеристики:




РазработчикMcDonnell Duglas — Boeing
ОбозначениеC-17A «Globemaster III»
Типтяжелый военно-транспортный самолет
Первый полет17 сентября 1991 г.
Принят на вооружение
Экипаж, чел3
Геометрические и массовые характеристики
Длина самолета, м53,04
Размах крыла, м50,29
Площадь крыла, м2353
Стреловидность крыла по передней кромке 25°
Высота, м16,79
Габариты грузовой кабины, мдлина (включая заднюю рампу длиной 6,05 м)20,79
максимальная ширина 5,49
высота под крылом3,76
максимальная высота4,11
Объем грузовой кабины, м3592
Масса взлетная максимальная, кг263083
Масса пустого снаряженного, кг 122016
Максимальная полезная нагрузка при перегрузке 2,25, кг78108
Нормальная полезная нагрузка при перевозках: , кгмежду театрами военных действий при перегрузке 2,556245
тяжелых грузов при перегрузке 2,2569535
Запас топлива, л102614
Силовая установка
Число двигателей4
Тип двигателяТРДД Р117-PW-100
Тяга двигателей, кгс (кН)4х 19000 (185.49)
Летные данные
Скорость полета, км/ч (М=)
крейсерская на высоте 8535 м-0,77
максимальная крейсерская (земная индикаторная) в полете на малой высоте648
Скорость при сбрасывании грузов (земная индикаторная),  км/чу земли213-463
на высоте 7620 м241-463
Скорость захода на посадку с максимальной перевозимой нагрузкой, км/ч213
Практический потолок, м13700
Дальность полета без заправки топливом в полете с нагрузкой, км 72575 кг при перегрузке 2,254445
71895 кг при перегрузке 2,255000
56245 кг при перегрузке 2,55190
Перегоночная дальность, км9430
Радиус действия без дозаправки в полете, кмс нагрузкой 36785 кг при перегрузке 3,0925
с нагрузкой 56245 кг при перегрузке 2,25 при полете туда и без нагрузки при полете обратно3520
Потребная длина ВПП, м.при взлете с нагрузкой 75750 кг2286
при посадке с нагрузкой 75750 кг с использованием реверса тяги915



Боевые самолеты

avia.pro

Boeing C-17 Globemaster III

    В 1980-х годах основной задачей военно-транспортной авиации США в случае возникновения военного конфликта между НАТО и странами Варшавского договора считалась перевозка войск через Атлантический океан, из США в Западную Европу. В 1981 году в результате проведенных ВВС США исследований был определен минимально необходимый объем стратегических воздушных трансатлантических перевозок — примерно 96 млн. т-км в сутки. Однако имевшийся в 1980-х годах в распоряжении военно-транспортного командования парк самолетов (главным образом, Lockheed C-5 и С-141, а также машин гражданского резерва военно-транспортной авиации CRAF) обеспечивал стратегические перевозки лишь в объеме 66,3 млн. т-км в сутки. Чтобы закрыть эту брешь ВВС США приступили к реализации программы создания «грузовика» нового поколения, С-Х, способного участвовать в наведении трансатлантического «воздушного моста», а также применяться для высадки десантов в условиях полномасштабной войны в Западной Европе, когда основные аэродромы НАТО могут быть уничтожены или выведены из строя.
    ВВС США требовался тяжелый самолет с большой дальностью полета, способный дозаправляться топливом в воздухе и оптимизированный, прежде всего, для перевозок крупногабаритных грузов между театрами военных действий, с доставкой их непосредственно в районы боев. Это предъявляло повышенные требования к взлетно-посадочным характеристикам и боевой живучести новой машины.
    Запрос предложений по программе С-Х был выдан промышленности в октябре 1980 года. В конкурсе проектов участвовали ведущие самолетостроительные фирмы США — Боинг, Локхид и Макдоннелл-Дуглас. 28 августа 1981 года было объявлено о выборе в качестве головного разработчика фирмы Макдоннелл-Дуглас. О заинтересованности участников конкурса в победе говорит тот факт, что Макдоннелл-Дуглас на подготовку предложения по программе С-Х и предварительное проектирование самолета израсходовала из собственных средств 40 млн. долл.
    Эскизное проектирование самолета С-Х началась в январе 1982 года, а 31 декабря того же года был подписан контракт стоимостью 3,4 млрд.долл. на полномасштабную разработку самолета (получившего военное обозначение С-17А) и постройку трех опытных машин (одна — летная и две — для статиспытаний).
    Однако было принято предложение фирмы Локхид о дополнительном производстве в 1983-89 гг. 50 самолетов C-5B. В связи с этим финансирование программы C-X было сокращено и возобновлено в полном объеме лишь в 1985 г.
    Постройка первого самолета началась 2 ноября 1987 года. Согласно первоначальным планам его первый полет намечался на август 1990 года, однако в результате ряда задержек, вызванных как техническими, так и финансовыми причинами, он состоялся лишь 15 сентября 1991 года.
    Не дожидаясь начала летных испытаний, еще 20 января 1988 года был подписан контракт стоимостью 604 млн. долл. на подготовку к серийному производству и постройку двух серийных самолетов. Сборка первого из них завершилась на авиационном заводе в г. Лонг Бич 21 декабря 1990 года, а первый полет состоялся 18 мая 1992 года. В феврале 1993 года С-17А было присвоено название «Глоубмастер» Ш.
    Тем временем ВВС США вели интенсивные испытания прототипа: 11 апреля 1992 года была проведена первая дозаправка в воздухе, в мае была зафиксирована максимальная скорость — 944 км/ч (М=0,875), 17 июня в полете был впервые открыт грузовой люк, а 9 июля 1993 года было выполнено первое парашютное десантирование. Максимальный груз, сброшенный с борта С-17А, составил 18160 кг. 25 мая 1994 года опытный самолет С-17А совершил первый трансатлантический перелет, приземлившись в Великобритании.
    В ходе летных испытаний возник ряд проблем, связанных, прежде всего, с отработкой программного обеспечения бортового оборудования и интеграцией двигателей и планера самолета. В частности, в начале 1992 года выяснилось, что удельный расход топлива двигателями на 28% превышает оговоренный контрактом. Были предложены доработки, которые должны были снизить перерасход топлива до 16% к августу 1993 года и полностью «закрыть» проблему к маю 1995 года.
    Программа летных испытаний завершилась 15 декабря 1994 года, к тому времени заказчику — ВВС США — было поставлено уже 16 серийных машин.
    В 1991 и 1992 годах начались статиспытания специально построенных для этого самолетов. С осени 1992 года, после того, как во время статических прочностных испытаний крыла самолета произошло его преждевременное повреждение при нагрузке 128% от максимальной эксплуатационной (тогда как требованиями предусматривается сохранение прочности при нагрузке 150% от максимальной эксплуатационной), ВВС США и фирма Макдоннелл-Дуглас приступили к работам по модернизации конструкции и систем самолета, необходимым для повышения его прочности. Первоочередным решением было упрочнение крыла за счет использования стальных накладок на алюминиевых стрингерах и усиление самих стрингеров. В дальнейшем предполагается установить на самолете и активную систему уменьшения нагрузок на конструкцию в полете ACLS (Active Load-Control System), которая, задействуя элероны и интерцепторы, будет ослаблять воздействие порывов ветра на конструкцию планера (аналогичные системы уже применяются на магистральном лайнере Эрбас Индастри А340, военно-транспортном самолете Локхид С-5 и бомбардировщике Нортроп В-2).
    В ходе реализации программа С-17А не раз подвергалась резкой критике со стороны конгресса и военных — сыграли свою роль конструктивные недостатки и плохое руководство программой. Указывалось, что С-17А перетяжелен на несколько тысяч килограмм, сроки его создания отстают от графика на много месяцев, а двигатели самолета не могут работать на режиме полной тяги вследствие того, что от выхлопных газов перегреваются алюминиевые закрылки. В свое оправдание разработчики утверждали, что ВВС уже после выдачи в 1981 году контракта изменили требования к самолету в сторону их повышения, что усложнило выдерживание графика и увеличило технический риск. Кроме того, программу замедлило и излишнее государственное вмешательство.
    В мае 1993 года министр обороны Лес Эспин уволил генерал-майора ВВС М.Бучко, директора программы самолета С-17, за неправильное руководство ее реализацией. Понесли наказание и три других высокопоставленных офицера ВВС.
    Однако работы над новым самолетом продолжались: ни одна из возможных альтернатив не могла служить полноценной заменой С-17А. Самолеты С-5 и С-141 обладали способностью эксплуатироваться только с 850 из 10000 ВПП, имеющихся в мире (без учета стран СНГ и Китая). Только С-130 мог эксплуатироваться с коротких неподготовленных ВПП. С-17А рассчитан на перевозку почти вдвое большего груза по сравнению с С-141 и С-130 и его доставку непосредственно на театр военных действий без перегрузки на другие самолеты. Кроме того, погрузка и разгрузка С-17А происходят значительно быстрее.
    В соответствии с первоначальными планами ВВС США до 2000 года должны были получить 210 самолетов С-17А, при этом полная стоимость программы оценивалась в 37,1 млрд.долл. при цене одного полностью оснащенного самолета в 125 млн.долл. (без учета НИОКР и других накладных расходов). В 1991 году объем заказа был сокращен до 120 самолетов, закупки которых должны завершиться в 2003 финансовом году, а поставки — в 2004 году.
    По оценкам, сделанным в 1992 году, общая стоимость программы составит 35,802 млрд. долл. Расходы фирмы Макдоннелл-Дуглас на разработку и начальное производство самолета С-17А оцениваются в 7,45 млрд.долл. Для постройки «Глоубмастера» III требуется более 15400 рабочих чертежей, а максимальное число специалистов фирмы Макдоннелл-Дуглас, занятых в программе, составляет 10000 человек. Кроме того, в программе занято около 200 субподрядчиков, основными из которых являются фирмы Пратт-Уитни (двигатели), LTV (хвостовое оперение и гондолы двигателей), Локхид (компоненты крыла) и другие.
    Самолеты С-17 должны использоваться прежде всего для переброски в Западную Европу легких пехотных дивизий (до 10 дивизий менее чем за две недели). Отличительной особенностью машины является возможность перевозки грузов не только между театрами военных действий, но и в пределах одного ТВД с посадкой на небольшие малоподготовленные аэродромы. «Глоубмастер» III объединяет в себе свойства созданных ранее стратегического военно-транспортного самолета С-5 (перевозка крупногабаритных грузов) и оперативно-тактического ВТС Локхид С-130 (способность эксплуатироваться с ВПП размерами 915х27 м). В значительной степени на формирование облика С-17А повлиял советский Ил-76, также, как и «Глоубмастер» III объединяющий свойства стратегического и оперативно-тактического ВТС.
    Безусловно, американские конструкторы внимательно изучили самолет ОКБ Ильюшина, заимствовав у него ряд важных особенностей. Как и Ил-76, американская машина может длительное время эксплуатироваться автономно, на аэродромах, не имеющих специального оборудования.
    Возможность доставки грузов с авиабаз на территории США непосредственно в зоны потенциальных боевых действий в Западной Европе позволяет разгрузить тыловые аэродромы, устраняет необходимость перегрузки снаряжения в тактические самолеты и уменьшает потребность в тактических ВТС. В конце 1980-х годов в ФРГ имелось лишь 47 аэродромов, пригодных для эксплуатации самолетов С-141 и 18 — для С-5. В то же время С-17А может «работать» со 132 германских аэродромов. К другим важным особенностям этого самолета относятся:

  • способность перемещаться назад за счет реверса тяги при восходящем уклоне ВПП 2° с максимальной нагрузкой при температуре воздуха 32°С;
  • возможность посадки с углом наклона глиссады 5° (вместо обычных 2,5-3°), что позволяет приземляться на расстоянии не более 150 м от входной кромки ВПП;
  • лучшая маневренность по сравнению с другими ВТС в полете и на земле (его минимальный радиус разворота на земле — 27,4 м — значительно меньше, чем у С-5 — 45,1 м; в результате, на стоянке площадью 46450 м2 можно разместить восемь С-17А и лишь три С-5).

    Контрактом предусмотрена гарантия фирмой требуемых значений около 20 показателей надежности и эксплуатационной технологичности, в частности трудоемкости техобслуживания 18,6 человеко-часов на 1 час полета (в сравнении с 35 человеко-часами для самолета С-5В). Для замены двигателя С-17А необходимо лишь 16 человеко-часов (при 40 человеко-часах для С-5В).
    По контракту, выданному в конце 1988 года, фирма Флайт Сейфти должна поставить ВВС США 12 шестистепенных тренажеров самолета С-17, которые обеспечат воспроизведение условий полета днем, в условиях сумерек и в темное время суток. Первый тренажер был поставлен заказчику в марте 1992 года.
    Высокая стоимость самолета С-17А заставляет фирму, в целях расширения рынка, искать дополнительные области применения машины. В середине 1990-х был предложен гражданский вариант «Глоубмастера» III — MD-17, лишенный специфических военных систем и оборудования. Однако информация о получении контрактов на эту машину отсутствует.
    В инициативном порядке фирмой Боинг, поглотившей в 1996 году фирму Макдоннелл-Дуглас, ведутся работы над самолетом-заправщиком КС-17, предназначенным для замены в ВВС США заправщиков Боинг KC-135R и КС-135Т «Стратотанкер». Блоки со специализированным заправочным оборудованием (как при помощи телескопической штанги, так и методом «шланг-конус»), выполненные в виде отдельных быстросъемных модулей, могут быть в относительно короткое время смонтированы на планере стандартного военно-транспортного С-17А. Кроме того, заправщик КС-17 должен получить дополнительный топливный бак, размещенный в центроплане, что позволит довести суммарную емкость баков до 102294 л, а при установке модульных емкостей с топливом и в грузовом отсеке — до 165909 л.
    Другая инициативная разработка фирмы — стратегический вариант ВТС С-17А, предназначенный для замены самолета С-5. Машина должна иметь фюзеляж, удлиненный (в зависимости от варианта) на 3,6 или на 12,0 м, а также увеличенную грузоподъемность. В случае принятия ВВС США решения о закупке этих машин они могут поступить на вооружение после 2006 года.
    В середине ноября 1998 года ВВС США получили 44-й из 120 заказанных оперативно-стратегических военно-транспортных самолетов Боинг С-17 «Глоубмастер» III, поставку всей партии этих машин предполагается завершить в 2005 году. Однако уже сейчас ВВС США и фирма Боинг предполагают начать первый этап модернизации ВТС С-17. В центре технического обслуживания фирмы Боинг, расположенном в штате Техас, на первых 40 самолетах этого типа планируется установить единые интегральные процессоры (CIP), поставляемые фирмой Локхид-Мартин. Новые процессоры позволят снизить стоимость жизненного цикла самолета, а также расширить возможности бортовой навигационной системы (в частности, задействовать цифровую картографическую базу данных с выводом «цифровой карты» на бортовые дисплеи) и комплекса РЭБ. На всех самолетах более позднего выпуска (начиная с 41-го ВТС) процессоры CIP устанавливаются в процессе производства.
    Другие усовершенствования, которые предполагается внедрить на самолете С-17 в ходе плановой модернизации, включают систему глобального контроля полета по маршруту, новое оборудование для установки носилок с ранеными, более совершенную систему управления сбросом грузов и средства повышения точности контроля за заходом на посадку и посадкой в заданной точке.
    На более поздних этапах модернизации планируется доработать программное обеспечение самолета, его комплекс РЭБ и ряд других бортовых систем.
    Отвергая утверждения ряда средств массовой информации о том, что С-17 не полностью удовлетворяет требованиям по ВПХ, представители ВВС США заявили, что машина этого типа уже продемонстрировала способность совершать посадку на полосу длиной 914 м с нагрузкой 72 т и взлет с этой полосы с нагрузкой 33 т.
    В настоящее время С-17 является самым современным оперативно-стратегическим военно-транспортным самолетом в мире, превосходя по ряду показателей российский аналог — Ил-76МД. К сожалению, работы по созданию новой модификации «семьдесят шестого» — Ил-76МФ — сильно затянулись. Практически заморожена и программа разработки оперативно-стратегического самолета пятого поколения Ил-106. Таким образом, «Глоубмастер» III еще долго будет оставаться мировым лидером в своей весовой категории…


Источники информации:

  1. C-17 Globemaster III / Boeing /
  2. C-17 GLOBEMASTER III / Уголок неба /
  3. «Лидер в своем классе». В.Ильин / Авиация и космонавтика 7′ 2000 /
  4. «Самолеты спецназначения» / В.Н.Шунков, 1998 /

testpilot.ru

C-17 Globemaster III: pfc_joker — LiveJournal

В свете недавних новостей по военно-транспортной авиации в нашей стране (Ил-476, Ан-70) давайте посмотрим на американский грузовик Boeing C-17 Globemaster III. Данный самолет выпускается пока только в варианте военно-транспортного самолета. Боинг долго думал о его коммерциализации, но кажется этот процесс не сдвинулся с места.
Я его фотографировал на разных выставках.

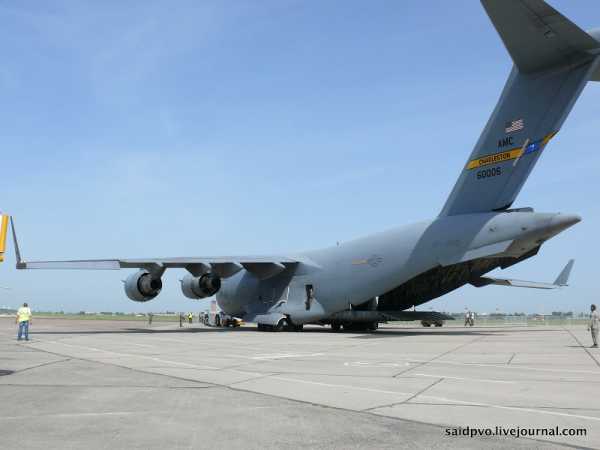

1. С-17 на выставке ILA-2008 в Берлине. Самолет из состава авиации Национальной гвардии США.


2. Боинг C-17 «Глоубмастер» III (англ. Boeing C-17 Globemaster III) — американский стратегический военно-транспортный самолёт.[4] Разрабатывался для замены C-141 «Старлифтер». Совершил первый полёт 15 сентября 1991 года. В настоящее время самолёты этого типа состоят на вооружении ВВС США и шести других стран.

3. Максимальная полезная нагрузка: 77 500 кг

4. Двигатели:: 4 × Пратт-Уитни PW2040 (по военной классификации — F117-PW-100 )

5.

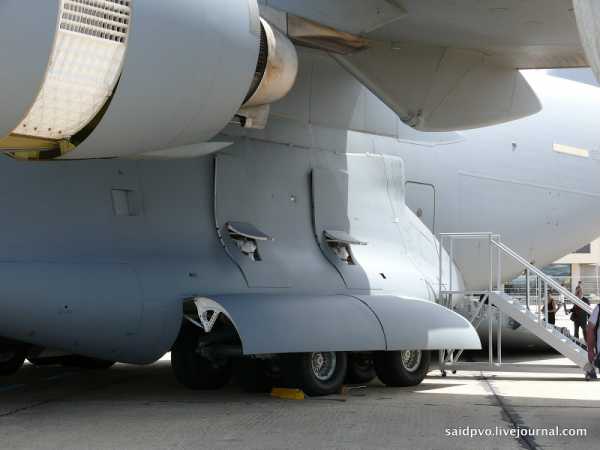

6. Основное шасси

7. Экипаж: 3 человека

8. Единиц произведено 241 (на март 2012 года)

9. Первый полёт 15 сентября 1991 года. Начало эксплуатации 14 июля 1993 года

10.

11. Варианты нагрузки:

102 снаряжённых военнослужащих

48 носилок с ранеными

3 вертолёта AH-64 «Апач»

десантируемые платформы с техникой
Бронетехника: 1 M1 Abrams tank, или 3 БТР Strykers, или 6 M1117 Armored Security Vehicles

12.

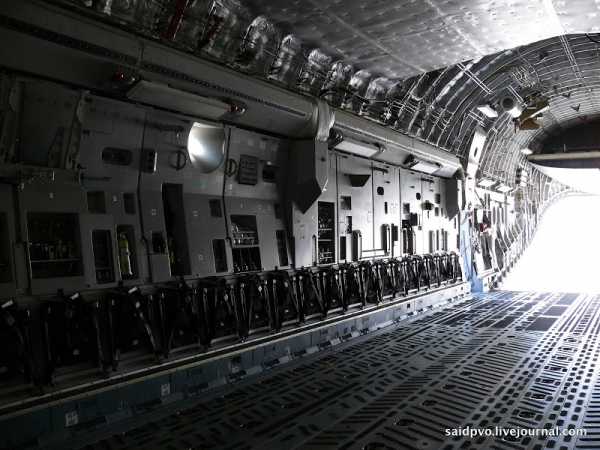

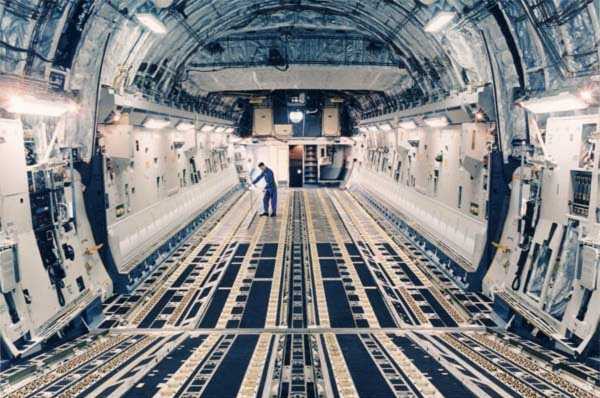

13. Внутренности грузовой кабины С-17. Фотки с авиавыставки в Дубае, 2007 год.

14. Посадочные места для певозки военнослужащих

15.

Вот так они сидят. фото Greg C. Biondo

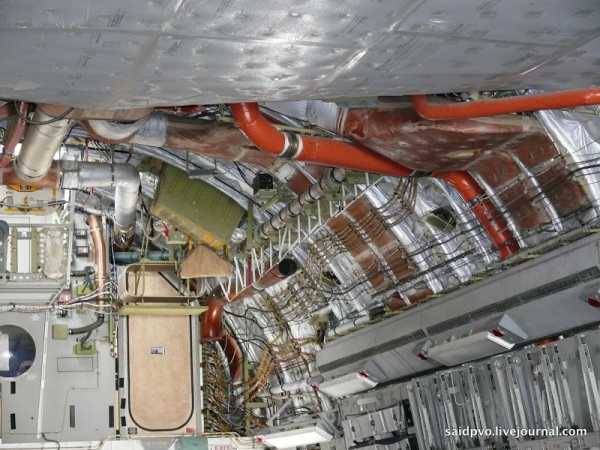

16. Потолок

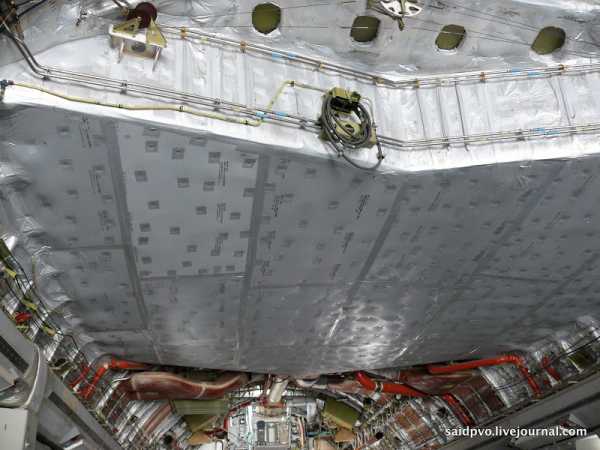

17. Вид на центроплан

18. Вид на кабину пилотов

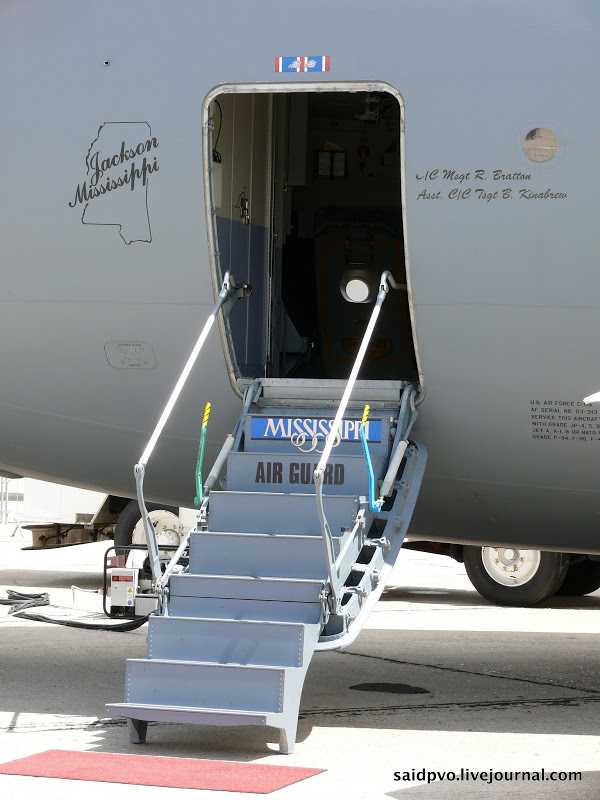

19. Дверь в двучленную кабину экипажа

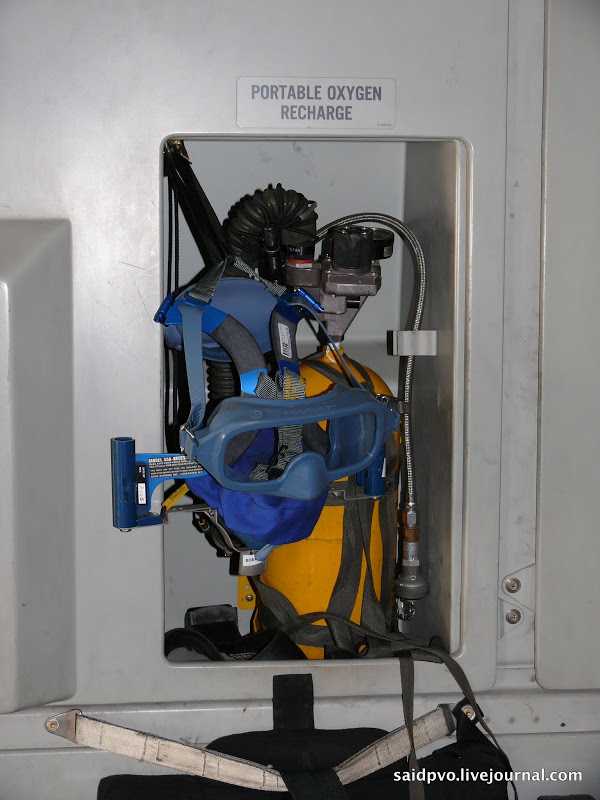

20. Кислородное оборудование

21.

22. «Климат-контроль» 🙂

23. Полеты С-17 в Лангкави в 2011 году

24.

25.

26. Проход в посадочной конфигурации

27.

28.

29.

30.

31. Посадка — на переднем плане кили Су-30МКМ

P.S. Я, к сожалению, своими глазами C-17 пока что не видел, так что добавить от себя свои фотографии не могу — добавляю чужие.


Утверждается, что на этой фотографии 20 (двадцать) C-17. (c) USAF


Единственный в мире на данный момент C-17 в гражданской ливрее — принадлежащий эмиру Катара шейху Хамаду Аль-Тани борт A7-MAB. (c) Boeing

Ну и парочка видео:


Ночное десантирование.

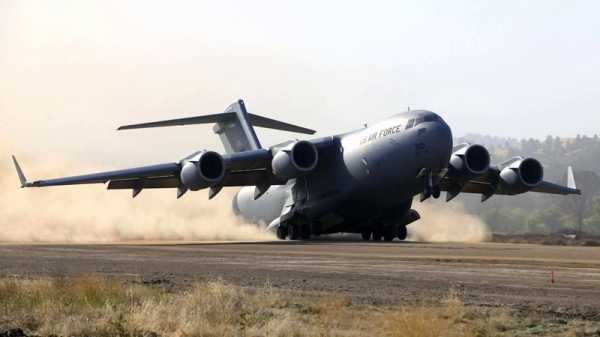

C-17 взлетает с грунтовой полосы в Афганистане.

pfc-joker.livejournal.com

Американский стратегический военно-транспортный самолет C-17 Globemaster III

В свете недавних новостей по военно-транспортной авиации в нашей стране (Ил-476, Ан-70) давайте посмотрим на американский грузовик Boeing C-17 Globemaster III. Данный самолет выпускается пока только в варианте военно-транспортного самолета. Боинг долго думал о его коммерциализации, но кажется этот процесс не сдвинулся с места.
Я его фотографировал на разных выставках.

1. С-17 на выставке ILA-2008 в Берлине. Самолет из состава авиации Национальной гвардии США.


2. Боинг C-17 «Глоубмастер» III (англ. Boeing C-17 Globemaster III) — американский стратегический военно-транспортный самолёт.[4] Разрабатывался для замены C-141 «Старлифтер». Совершил первый полёт 15 сентября 1991 года. В настоящее время самолёты этого типа состоят на вооружении ВВС США и шести других стран.

3. Максимальная полезная нагрузка: 77 500 кг

4. Двигатели:: 4 × Пратт-Уитни PW2040 (по военной классификации — F117-PW-100 )

5.

6. Основное шасси

7. Экипаж: 3 человека

8. Единиц произведено 241 (на март 2012 года)

9. Первый полёт 15 сентября 1991 года. Начало эксплуатации 14 июля 1993 года

10.

11. Варианты нагрузки:

102 снаряжённых военнослужащих

48 носилок с ранеными

3 вертолёта AH-64 «Апач»

десантируемые платформы с техникой
Бронетехника: 1 M1 Abrams tank, или 3 БТР Strykers, или 6 M1117 Armored Security Vehicles

12.

13. Внутренности грузовой кабины С-17. Фотки с авиавыставки в Дубае, 2007 год.

14. Посадочные места для певозки военнослужащих

15.

Вот так они сидят. фото Greg C. Biondo

16. Потолок

17. Вид на центроплан

18. Вид на кабину пилотов

19. Дверь в двучленную кабину экипажа

20. Кислородное оборудование

21.

22. «Климат-контроль» 🙂

23. Полеты С-17 в Лангкави в 2011 году

24.

25.

26. Проход в посадочной конфигурации

27.

28.

29.

30.

31. Посадка — на переднем плане кили Су-30МКМ

saidpvo.livejournal.com

Boeing C-17 Globemaster III

Одним из самых востребованных стратегических американских военно-транспортных самолетов является Boeing C-17 Globemaster III. Самолет C-17 числится на вооружении многих стран, начиная от Арабских Эмиратов, заканчивая Индией.

Boeing C-17 Globemaster III

Воздушный транспорт помогает перевозить как личный состав, так и всевозможные виды грузов. Также используется в том случае, если необходимо сбросить груз в определенной местности с предельной точностью.

Конструкторы разработали самолет С-17 с целью замены грузового воздушного транспорта Lockheed c-141 Starlifter. Обновленная версия стратегической техники произвела первый пробный полет в сентябре 1991 года.

Летные испытания продолжались на протяжении 3-х лет, к их завершению заказчик в лице ВВС Соединенных Штатов Америки смог получить в собственное распоряжении 16 новых моделей Boeing C-17 Globemaster III.

Заказчик решил продолжить деловое сотрудничество с авиапроизводителем, подписав контракт на получение 210 единиц самолетов С-17 к 2000 году. По предварительным подсчетам на программу нужно было выделить около 37 миллиардов долларов, так как одна модель воздушного транспорта в производстве обходилась в 125 миллионов долларов.

Особенности конструкции

При создании воздушного транспорта модели С-17 задействовалась обычная аэродинамичная схема. Готовая техника предусматривала наличие фюзеляжа, оснащенного оперением, выполненным в Т-образном исполнении и высоко поднятым крылом.

Для изготовления корпуса были использованы алюминиевые сплавы и примерно 15% композитных материалов. Высокопрочную основу использовали для изготовления торцевой части крыла, обтекателей и органов управления. Срок эксплуатации для воздушной машины, по заверениям авиапроизводителей должен был превысить 30 000 летных часов.

Фюзеляж конструкторы изготовили в соответствии с типом полумонокока, что позволило создать хвостовую часть в скошенном исполнении и оснастить воздушное средство 2-мя аэродиномичными гребнями. Заднюю грузовую рампу разместили в грузовом отсеке. Надежная рампа без проблем выдерживает довольно весомый груз, вес которого может превысить 18 тонн.

Рампа представляет собой 4 секции, оснащенные гидравлическим приводом. Угол конструкции можно менять с учетом того, какой груз будет загружаться в воздушный транспорт. В грузовой кабине С-17 могут разместиться:

  • танк модели М 1А1;
  • боевые машины М2/3;
  • несколько грузовиков, масса которых превышает 45 тонн;
  • три ряда внедорожников;
  • три единицы военных вертолетов модели АН-64;
  • около 17 контейнеров для перевозки грузов.

Самолет С-17 предусматривает наличие съемных откидных сидений в количестве 54 штук для перевозки военных. На борту также имеются 48 дополнительных кресел.

При создании воздушной техники конструкторы оснастили нижнюю часть фюзеляжа броней. Благодаря наличию брони, самолету практически не страшны артиллерийские обстрелы, ведущиеся при помощи наземного оружия.

Основным предназначением воздушной техники является посадочное десантирование грузов при помощи парашютных приспособлений с малой высоты, а также высадка парашютистов в определенную зону.

Самолет C-17

Экипаж

Для пилотирования самолетом требуется 3 члена экипажа:

  • командир;
  • второй пилот;
  • оператор, контролирующий процесс разгрузки и погрузки транспортируемого оборудования.

Также в салоне имеется дополнительные 2 места, на которых могут расположиться наблюдатели.

Попасть внутрь отсека управления возможно только одним способом, открыв дверь, расположенную по левому борту возле встроенной лестницы. Внешняя часть кабины выполнена из высокопрочного стеклянного основания, которое не могут повредить птицы при столкновении. Для отдыха экипажа на борту воздушного транспорта имеется специальное помещение, представляющее собой модуль в автономном исполнении. Даже учитывая, что кабина экипажа занимает слишком высокое положение, по заверению пилотов такая конструкция не ухудшила обзор.

Самолет С-17 рассматривается в качестве самого востребованного военно-транспортного средства и первого конкурента модели Ил-476, собранного российскими авиаконструкторами.

Катастрофы с участием Boeing C-17 Globemaster III

За историю своего существования самолеты С-17 потерпели несколько катастроф. Самый страшный инцидент, отнявший жизни всех членов экипажа, произошел вблизи авиабазы под названием «Эльмендорф» летом 2010 года. На борту самолета находились 4 члена экипажа. Воздушный транспорт должен был произвести тренировочный полет, подготавливаясь к предстоящему шоу Arctic Thunder Air Show.

К сожалению, во время полета что-то пошло не так. Как после удалось выяснить, именно ошибка пилота оказалась причиной сваливания воздушного транспорта. Техника разбилась неподалеку от железнодорожного полотна, перекрыв на длительное время движение железнодорожному транспорту. Пилоты не смогли своевременно покинуть самолет, и погибли на месте крушения. Изувеченная техника не поддавалась восстановлению.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

samoleting.ru

Boeing C-17 Globemaster III — Википедия

Материал из Википедии — свободной энциклопедии

Boeing C-17 Globemaster III (Боинг C-17 «Глоубмастер» III) — американский стратегический военно-транспортный самолёт. Разработан для замены грузового самолёта Lockheed C-141 Starlifter. Совершил первый полёт 15 сентября 1991 года. Поставлялся на вооружение Военно-воздушных сил США компанией McDonnell Douglas. C-17 носит название двух предыдущих военно-грузовых самолётов: Douglas C-74 Globemaster[en] и Douglas C-124 Globemaster II[en]. C-17 обычно выполняет стратегические воздушные перевозки грузов и войск, дополнительно — тактические миссии, перевозку больных и сбрасывание с самолёта грузов.

Компания Boeing, которая слилась с компанией McDonnell Douglas в 1990-е годы, выпускала C-17 на экспорт и для ВВС США. C-17 стоят на вооружении ВВС США, Королевских военно-воздушных сил Великобритании, Австралии, Канады, Военно-воздушных сил Катара, Объединённых Арабских Эмиратов, Кувейта, Индии, Тяжелого авиатранспортного крыла НАТО.

30 ноября 2015 года стало известно о прекращении компанией Boeing производства C-17 Globemaster III. В этот день на предприятии в Лонг-Бич в Калифорнии выкатили последний серийный военно-транспортный самолёт. Причина прекращения сборки — финансовая. Авиапроизводитель пришёл к этому решению в 2013 году из-за отсутствия крупных заказов на поставку самолётов этого типа.[4]

Тактико-технические характеристики

Приведённые ниже характеристики соответствуют модификации C-17 Globemaster III[5][6][7]:

Технические характеристики

  • Экипаж: 3 человека
  • Варианты нагрузки:
    • 102 снаряжённых военнослужащих
    • 48 носилок с ранеными
    • 3 вертолёта AH-64 «Апач»
    • десантируемые платформы с техникой
  • Длина: 53,04 м
  • Размах крыла: 51,74 м
  • Высота: 16,79 м
  • Колея шасси: 10,27 м
  • База шасси: 20,06 м
  • Площадь крыла: 353,03 м²
  • Масса пустого: 122 016 кг
  • Масса максимальная взлётная: 265 350 кг
  • Максимальная полезная нагрузка: 77 500 кг
  • Ёмкость топливных баков: 134 556 л
  • Двигатели:: 4 × Pratt & Whitney PW2040 (по военной классификации — F117-PW-100 )
    • Тяга максимальная: 4 × 185,49 кН

Лётные характеристики

  • Максимальная скорость: 833 км/ч на высоте 8534 м
  • Крейсерская скорость на малой высоте: 648 км/ч
  • Перегоночная дальность полёта: 8 710 км
  • Дальность полёта:
    • с грузом массой 56 245 кг — 5 190 км
    • с грузом массой 76 650 кг — 4 445 км
  • Практический потолок: 13 715 м
  • Длина разбега с максимальной полезной нагрузкой: 2 360 м
  • Длина пробега с максимальной полезной нагрузкой: 915 м (с реверсом тяги)

Аварии и инциденты

Аварии и катастрофы

  • 28 июля 2010 года C-17A (с/н 00-0173) ВВС США потерпел катастрофу недалеко от авиабазы «Эльмендорф» во время тренировочного полёта по программе подготовки к авиашоу «Arctic Thunder Air Show». Все 4 члена экипажа находившиеся на борту погибли. Самолёт разбился вблизи железной дороги, вызвав повреждение железнодорожного полотна и перерыв в движении ж/д транспорта. Причиной сваливания самолёта явилась ошибка пилота[8]. Это стало первым инцидентом с самолётом C-17 во время которого погибли люди, а самолёт был безвозвратно потерян.[9][10][11][12][13][14]

Инциденты

  • 10 сентября 1998 года C-17A (с/н 96-0006) ВВС США, перевозивший кита Кейко, получил серьёзное повреждение шасси при посадке в аэропорту Вестманнаэйяра. Ущерб составил не менее 1 миллиона долларов.[15][16]
  • 9 декабря 2003 года C-17A (с/н 98-0057) ВВС США был подбит ракетой недалеко от Багдада, Ирак. Один из двигателей был выведен из строя. Пилотам удалось посадить самолёт[17].
  • 6 августа 2005 года C-17 (с/н 01-0196) ВВС США выкатился за пределы ВПП на авиабазе «Баграм» в Афганистане во время посадки, разрушив нос самолёта и шасси. Инженерам потребовалось два месяца, чтобы подготовить самолёт для перелёта на фабрику завода производителя для ремонта. Пятидневный перелёт обратно в США был выполнен лётчиком-испытателем, так как частичный ремонт, произведённый в Афганистане, имел существенные недостатки, и самолёт имел ограниченную управляемость. Окончательно отремонтировать самолёт удалось только к октябрю 2006 года.[18][19][20]
  • 30 января 2009 года C-17A (с/н 96-0002) ВВС США совершил посадку на авиабазе «Баграм» в Афганистане с убранными шасси, после чего произошёл пожар. Самолёт получил значительные повреждения.[21][22][23]
  • 23 февраля 2011 года C-17A ВВС США совершил аварийную посадку во Вроцлаве после обнаружения утечки топлива.[24][25]
  • 23 января 2012 года C-17A (с/н 07-7189) ВВС США выкатился за пределы посадочной полосы после посадки на базе «Шанк» в Афганистане. Самолет получил повреждения шасси, грузовой рампы, ходовой части, антенн и основных конструктивных элементов. Спустя 9 месяцев самолёт был подготовлен к перелёту для ремонта на заводе-изготовителе. Для капитального ремонта потребовалось 22 месяца и 69,4 млн долларов.[26][27][28][29]
  • 20 августа 2012 года C-17A председателя Объединенного комитета начальников штабов США генерала Мартина Демпси был поврежден в результате ракетного удара по авиабазе «Баграм» в Афганистане. Два сотрудника команды технического обслуживания были ранены.[30]
  • 7 января 2015 года C-17A ВВС США загорелся на авиабазе «Райт-Паттерсон» во время запуска двигателей.[31][32][33]

На вооружении

Аналоги

Примечания

  1. ↑ ЦАМТО / Новости / «Боинг» закроет линию по сборке самолетов C-17 «Глоубмастер-3» на три месяца ранее запланированного срока
  2. 1 2 Великобритания докупит транспортник Globemaster III
  3. ↑ «FY 2008/2009 Budget Estimates» Архивировано 27 ноября 2007 года., p. 2-1, United States Air Force. February 2007.
  4. ↑ Boeing выпустил последний серийный Globemaster III. www.aex.ru. Проверено 30 ноября 2015.
  5. ↑ Технические характеристики самолёта на сайте производителя
  6. ↑ C-17 GLOBEMASTER III
  7. Д. Дональд, Дж. Лейк. Энциклопедия военной авиации. — М.: Омега, 2003. — 267 с.
  8. Staff, By the CNN Wire. Pilot error cause of Alaska cargo plane crash, report concludes (англ.). Проверено 26 октября 2018.
  9. ↑ YouTube (рус.). www.youtube.com. Проверено 26 октября 2018.
  10. ↑ Wayback Machine (11 марта 2012). Проверено 26 октября 2018.
  11. ↑ Four Dead in Alaska Air Force Base Crash (англ.). Проверено 26 октября 2018.
  12. ↑ Arctic Thunder to continue after 4 died: Military | adn.com (31 июля 2010). Проверено 26 октября 2018.
  13. ↑ C-17 aircraft crash, Elmendorf AFB, Alaska (1 августа 2010). Проверено 26 октября 2018.
  14. Harro Ranter. ASN Aircraft accident McDonnell Douglas C-17A Globemaster III 00-0173 Anchorage-Elmendorf AFB, AK (EDF). aviation-safety.net. Проверено 26 октября 2018.
  15. ↑ [http://www.mcchordairmuseum.org/REV%20B%20OUR%20HISTORY%20%20NAME%20C-17%2096-0006%20SP%20OF%20BERLIN.htm McChord Air Museum Homepage — C-17A 96-0005 «THE SPRIT OF BERLIN» aircraft of Operation Keiko Lift]. www.mcchordairmuseum.org. Проверено 26 октября 2018.
  16. Harro Ranter. Incident Boeing C-17 Globemaster III 96-0006, 10 Sep 1998. aviation-safety.net. Проверено 26 октября 2018.
  17. Harro Ranter. ASN Aircraft accident McDonnell Douglas C-17A Globemaster III 98-0057 Baghdad International Airport (SDA). aviation-safety.net. Проверено 26 октября 2018.
  18. ↑ Soldiers Help Iraqi Troops Get New Barracks — DefendAmerica News Article (10 августа 2005). Проверено 26 октября 2018.
  19. ↑ Boeing Frontiers Online. www.boeing.com. Проверено 26 октября 2018.
  20. ↑ Aircraft ground equipment. Design, test and maintenance for towbarless towing vehicles (TLTV) interfaced with nose-landing gear. — BSI British Standards.
  21. ↑ Bagram Airmen recover crippled aircraft (11 февраля 2009). Проверено 26 октября 2018.
  22. ↑ Bagram C-17 Accident Investigation Board complete > Air Mobility Command > Article Display (2 сентября 2017). Проверено 26 октября 2018.
  23. Harro Ranter. ASN Aircraft accident McDonnell Douglas C-17A Globemaster III 96-0002 Bagram Air Base (BPM). aviation-safety.net. Проверено 26 октября 2018.
  24. ↑ Awaryjne lądowanie wojskowego samolotu we Wrocławiu — Wiadomości — WP.PL (26 февраля 2011). Проверено 26 октября 2018.
  25. Harro Ranter. Incident Boeing C-17A Globmaster III unknown, 23 Feb 2011. aviation-safety.net. Проверено 26 октября 2018.
  26. ↑ 07-7189 Boeing C-17A Globemaster III 04.05.2016 — Flugzeug-bild.de. www.flugzeug-bild.de. Проверено 26 октября 2018.
  27. ↑ Wayback Machine (15 февраля 2013). Проверено 26 октября 2018.
  28. ↑ Damaged C-17 move truly a joint effort (25 апреля 2012). Проверено 26 октября 2018.
  29. Harro Ranter. Incident Boeing C-17A Globemaster III 07-7189, 23 Jan 2012. aviation-safety.net. Проверено 26 октября 2018.
  30. Harro Ranter. Incident Boeing C-17A Globemaster III , 20 Aug 2012. aviation-safety.net. Проверено 26 октября 2018.
  31. ↑ Guy Norris on Twitter (рус.), Twitter. Проверено 26 октября 2018.
  32. wdtnjilldrury. Fire damages C-17 at Wright-Patterson AFB (англ.), WDTN (13 января 2015). Проверено 26 октября 2018.
  33. Harro Ranter. Incident Boeing C-17A Globemaster III , 07 Jan 2015. aviation-safety.net. Проверено 26 октября 2018.
  34. ↑ The Military Balance 2016,p.47,48
  35. ↑ The Military Balance 2016,p.234
  36. ↑ Boeing передал Великобритании последний транспортник Globemaster III
  37. ↑ Великобритания разместит заказ на закупку восьмого ВТС C-17 «Глоубмастер-3»
  38. ↑ The Military Balance 2016,p.154
  39. ↑ The Military Balance 2016,p.36
  40. ↑ The Military Balance 2016,p.350
  41. ↑ The Military Balance 2016,p.358
  42. ↑ The Military Balance 2016,p.364
  43. ↑ The Military Balance 2016,p.254
  44. ↑ The Military Balance 2016,p.339

Ссылки

wikipedia.green

McDonnell Douglas C-17 Globemaster III

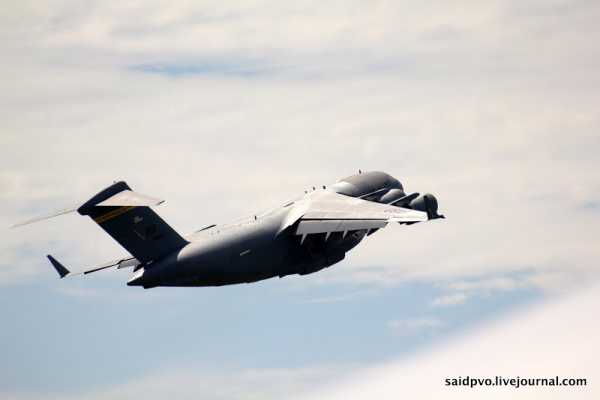

Боинг C-17 «Глоубмастер» III (англ. Boeing C-17 Globemaster III) — американский стратегический военно-транспортный самолёт.[4]

Разработан для замены C-141 «Старлифтер». Совершил первый полёт 15 сентября 1991 года. В настоящее время самолёты этого типа состоят на вооружении ВВС США и шести других стран.

Тактико-технические характеристики

Приведённые ниже характеристики соответствуют модификации C-17 Globemaster III:[5][6][7]

Технические характеристики

  • Экипаж: 3 человека
  • Варианты нагрузки:
    • 102 снаряжённых военнослужащих
    • 48 носилок с ранеными
    • 3 вертолёта AH-64 «Апач»
    • десантируемые платформы с техникой
  • Длина: 53,04 м
  • Размах крыла: 51,74 м
  • Высота: 16,79 м
  • Колея шасси: 10,27 м
  • База шасси: 20,06 м
  • Площадь крыла: 353,03 м²
  • Масса пустого: 122 016 кг
  • Масса максимальная взлётная: 265 350 кг
  • Максимальная полезная нагрузка: 77 500 кг
  • Ёмкость топливных баков: 102 614 л
  • Двигатели:: 4 × Пратт-Уитни PW2040 (англ.)русск. (по военной классификации — F117-PW-100 )
    • Тяга максимальная: 4 × 185,49 кН

Лётные характеристики

  • Максимальная скорость: 833 км/ч на высоте 8534 м
  • Крейсерская скорость на малой высоте: 648 км/ч
  • Перегоночная дальность полёта: 8 710 км
  • Дальность полёта:
    • с грузом массой 56 245 кг — 5 190 км
    • с грузом массой 76 650 кг — 4 445 км
  • Практический потолок: 13 715 м
  • Длина разбега с максимальной полезной нагрузкой: 2 360 м
  • Длина пробега с максимальной полезной нагрузкой: 915 м (с реверсом тяги)

Аварии и инциденты

Аварии и катастрофы

  • 28 июля 2010 года C-17 ВВС США (с/н 00-0173) потерпел катастрофу недалеко от авиабазы Elmendorf во время тренировочного полёта по программе подготовки к авиашоу «Arctic Thunder Air Show». Все 4 члена экипажа находившиеся на борту погибли. Самолёт разбился вблизи железной дороги, вызвав повреждение железнодорожного полотна и перерыв в движении ж/д транспорта. Причиной сваливания самолёта явилась ошибка пилота [8]. Это стало первым инцидентом с самолётом C-17 во время которого погибли люди, а самолёт был безвозвратно потерян.

Инциденты

  • 9 декабря 2003 года C-17 ВВС США (с/н 98-0057) был подбит ракетой недалеко от Багдада, Ирак. Один из двигателей был выведен из строя. Пилотам удалось посадить самолёт.[9]
  • 6 августа 2005 года C-17 ВВС США (с/н 01-0196) выкатился за пределы ВПП на авиабазе в Баграме, Афганистан во время посадки, разрушив нос самолёта и шасси. Инженерам потребовалось два месяца, чтобы подготовить самолёт для перелёта на фабрику завода производителя для ремонта. Пятидневный перелёт обратно в США был выполнен лётчиком-испытателем, так как частичный ремонт, произведённый в Афганистане имел существенные недостатки и самолёт имел ограниченную управляемость. Окончательно починить самолёт удалось только к октябрю 2006 года.
  • 30 января 2009 года C-17 ВВС США (с/н 96-0002) совершил посадку на авиабазе Баграм в Афганистане с убранными шасси.

На вооружении

См. также

Примечания

Ссылки

dic.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
