С «Гранатами» на «Томагавки», часть 2

Окончание. Начало статьи читайте здесь.

От советского ВМФ в наследство российскому достались избыточные возможности по борьбе с надводными целями. Но противоавианосные функции сегодня не так актуальны, как в 70–80-е годы. Способности же поражения наземных объектов, особенно укрепленных, у флота ограниченны. Если прибрежные радиоконтрастные цели еще доступны для тяжелых российских ПКР, то в глубине территории вероятного противника они достижимы только для баллистических ракет подводных лодок, что исключает участие флота в локальном конфликте.

Мероприятия по созданию нового поколения стратегических крылатых ракет (КР) в США стартовали в начале 70-х. 17 декабря 1971 года была запущена программа, получившая название SLCM (Sea-Launched Cruise Missile – «Крылатая ракета морского базирования»), а в марте 1983-го представитель ВМС США объявил о том, что после трехлетних интенсивных летных испытаний ракета BGM-109A достигла эксплуатационной готовности и рекомендуется к принятию на вооружение.

Х-55СМ – дозвуковая крылатая ракета воздушного базирования

Главный конструктор ракеты Роберт Олдридж, ведущий инженер General Dynamics, так описывал свое изделие в журнале «Нейшн» в статье «Пентагон на тропе войны» (27 марта 1982 года):

«Стратегический вариант ракеты рассчитан на то, чтобы пролететь со скоростью 0,7 Маха максимально возможное расстояние на высоте двадцать тысяч футов. Для ракеты это считается невысокой скоростью, но она обеспечивает наибольшую экономию топлива и, следовательно, увеличивает радиус действия.

Инерциальная система наведения, управляющая автопилотом во время полета, периодически перестраивается с учетом меняющихся условий при помощи датчика под названием TERCOM (Terrain Contour Matching, то есть отслеживание рельефа местности). Он позволяет следовать по заранее запрограммированному маршруту с такой, можно сказать, убийственной точностью, что ракета способна уничтожить мишени, даже сверхзащищенные и практически недоступные для более мощных ракет, например межконтинентальные баллистические ракеты.

Когда ракета достигает вражеской территории, система наведения переводит ее на столь малую высоту, что позволяет ей избежать обнаружения радиолокационными средствами, и даже если радиолокатор засечет цель, «Томагавк» на экране будет похож на чайку. В пределах 500 миль от мишени ракета снижается на высоту всего 50 футов, увеличивая при этом скорость до 1,2 Маха для последнего броска».

С небольшим отставанием от американцев

Развертывание «Томагавков» в период с 1982 по 1991 год шло по определенному плану. Из заказанных Пентагоном почти четырех тысяч ракет на борту кораблей ВМС США размещено около двух тысяч единиц, 385 из них – ядерные (TLAM-N), 179 – на надводных кораблях, 206 – на подводных лодках. Ежегодно оснащалось новым оружием пять надводных и десять подводных кораблей.

К концу 1990-го «Томагавками» вооружили 27 надводных кораблей и 37 подводных лодок. Данные ракеты входили в боекомплект только атомных подводных лодок (ПЛАТ) типа «Лос-Анджелес». Лодки SSN 703 «Бостон», SSN 704 «Балтимор», SSN 705 «Сити оф Корпус-Кристи», SSN 706 «Альбукерк», SSN 707 «Портсмут», SSN 708 «Минеаполис-Сент-Пол», SSN 709 «Хайман Риковер», SSN 710 «Аугуста» получили по четыре «Томагавка» TLAM-N и столько же противокорабельных TLAM-B, остальные – по шесть TLAM-N и по два TLAM-B либо по шесть и шесть для лодок начиная с SSN 719 «Провиденс», оснащенных установкой вертикального пуска Mk 45. Таков был состав ракетного вооружения ПЛАТ типа «Лос-Анджелес» до начала 90-х годов.

Состав ракетного вооружения надводных кораблей оказался иным: для линкоров типа «Айова» – восемь TLAM-N и 24 конвенциональных TLAM-C, крейсеров типа «Тикондерога» – шесть TLAM-N и 20 TLAM-C.

В советском флоте вооружение аналогами ядерных «Томагавков» – ракетами 3К10 «Гранат» атомных подводных лодок третьего и четвертого поколений началось с небольшим (в полтора-два года) отставанием от американцев. Надводные корабли комплекс «Гранат» не получили.

Технический проект по переоборудованию атомной подводной лодки с баллистическими ракетами (ПЛАРБ) проекта 667А в атомную подводную лодку с крылатыми ракетами (ПЛАРК) проекта 667АТ («Груша») создавался центральным конструкторским бюро морской техники «Рубин». Корабль данного типа предназначен для нанесения ударов по военным, промышленным и административным объектам на территории противника дозвуковыми стратегическими крылатыми ракетами РК-55 комплекса «Гранат».

КР запускалась из торпедных аппаратов (ТА), в которых она находится со сложенными консолями крыльев, состыкованным стартовым ускорителем и герметизированным маршевым двигателем. Перед пуском ТА заполняется водой кольцевого зазора и для открывания передней крышки давление воды в нем сравнивается с забортным. После выхода ракеты из ТА запускается стартовый ускоритель, с помощью которого она выносится на поверхность. При этом раскрываются консоли крыльев и начинает работать маршевый турбореактивный двигатель (ТРД), а стартовый ускоритель отделяется.

Первоначально в качестве носителей комплекса «Гранат» предполагалось использовать ПЛАТ второго и третьего поколений, а также модернизированные ПЛАРБ проекта 667А, выведенные из состава морских стратегических ядерных сил в соответствии с Договором ОСВ-1. На последних вместо вырезанных шахт для баллистических ракет вставили блок из двух отсеков. В первом (кормовом) находились восемь вертикальных 533-мм ТА (по четыре на борт, расположены под углом 15 градусов к диаметральной плоскости корабля). Во втором – контейнер со стеллажами на 24 КР комплекса «Гранат» (общий боекомплект – 32 ракеты, восемь из которых находятся в ТА) и устройствами быстрой перезарядки ТА.

До конца 1990 года ракетами успели оснастить восемь ПЛАТ проекта 671РТМК (Victor 3) – К-254, К-292, К-298, К-358, К-244, К-292, К-388, К-264, две лодки четвертого поколения проекта 971 (Akula) – К-284, К-263 (по четыре ракеты на лодку) и две ПЛАРК проекта 667АТ – К-253, К-423.

Как обезоружили советский ВМФ

Осенью 1991-го Джордж Буш-старший и Михаил Горбачев заключили соглашение о демонтаже ТЯО. 27 сентября того же года Буш объявил, что США вывозят свое наземное тактическое оружие, включая ракеты с дальностью пуска до 300 миль (500 км), с территории третьих государств, а также ТЯО, размещенное на кораблях ВМС США, и демонтируют его.

В общей сложности с территории третьих стран вывезли чуть больше двух тысяч нестратегических ядерных зарядных устройств – 850 боеголовок W-70 тактических ракет «Лэнс» и 1300 артиллерийских снарядов калибра 155 мм W-48 и 203 мм W-33. С кораблей ВМС сняты все тактические ядерные заряды и их ракетные носители – ядерные «Томагавки» (TLAM-N по американской классификации относятся к тактическому оружию), противолодочные ракеты SUBROC и ASROC – всего около 500 боеголовок. Опустошены также ядерные погреба авианосцев почти на 900 авиабомб B57.

5 октября 1991 года президент СССР Горбачев сделал ответный шаг, избавившись от 15 тысяч советских тактических ядерных зарядов и их носителей, в том числе примерно от 100 ракет РК-55 советского ВМФ. Именно с этого момента начинается самое интересное. Дело в том, что в советском арсенале РК-55 или ее авиационный вариант Х-55 (речь идет фактически об одном и том же изделии) являлась единственной стратегической КР, поэтому ее конвенциональный (неядерный) вариант изначально, в стадии проектирования даже не планировался.

На вооружении советских ВВС, авиации дальнего действия, ВМФ и даже Сухопутных войск состояло более двадцати типов КР. Все они не были стратегическими по сути, поскольку обладали максимальной дальностью пуска до 600 км, даже те из них, что имели стратегические носители.

В 1979 году по инициативе советской стороны в Договор ОСВ-2 был включен пункт, который как бы устанавливал предел – границу между стратегической и нестратегической КР. Формально к стратегическим относилась только РК-55, никому и в голову не пришло создавать конвенциональный вариант РК-55 . Боевых задач для таких ракет в то время просто не существовало.

В американской армии, точнее, только в ВМС состояла на вооружении лишь ПКР малой дальности «Гарпун», да и та разрабатывалась в то же самое время, что и «Томагавк». В результате советский ВМФ остался безоружным, а американские морские силы получили неограниченные возможности развивать свои конвенциональные (стратегические по сути) ракетные вооружения.

Четвертое поколение «Томагавков»

Сегодня на вооружении американского флота состоят КР «Томагавк» четвертого поколения. Новейшая модификация RGM/UGM-109E Tac Tom Block 4 (тактический «Томагавк») предлагалась флоту в 1998 году фирмой Raytheon как дешевая замена ракетам предыдущего поколения.

Главной целью программы Tac Tom была ракета, которая станет значительно, почти втрое дешевле (569 тысяч долларов) в производстве, чем прежняя модель TLAM-C/D Block 3 (около полутора миллионов долларов). Корпус ракеты, включая аэродинамические поверхности, почти полностью выполнен из углепластиковых материалов. С четырех до трех сокращено количество перьев стабилизатора. На ракете установлен более дешевый турбовентиляторный двигатель Williams F415-WR-400/402. Недостатком нового изделия оказалась невозможность стрельбы через торпедный аппарат.

Система наведения обладает новыми возможностями идентификации целей и перенацеливания в полете. Ракету можно повторно запрограммировать в полете через спутниковую (ультравысокочастотную) связь на 15 любых заранее предопределенных дополнительных целей. У ракеты существует техническая возможность барражировать в районе предполагаемой цели в течение трех с половиной часов на удалении 400 км от точки пуска до получения команды на поражение цели или же ее можно использовать в качестве беспилотного летательного аппарата для доразведки уже пораженной цели. Общий заказ ВМС на новую ракету в период с 1999 по 2015 год составил более трех тысяч единиц.

В арсенале современных американских ВМС находятся без малого 3500 «Томагавков». В основном это ракеты RGM/UGM-109E Block 4. На базе ВМС в Бангоре до конца 2012 года хранилось еще около 100 BGM-109A и боеголовок W80 Mod 0 к ним. Боеголовки переведены из активного резерва в пассивный и начат процесс разборки. Ракеты конвертированы в вариант RGM/UGM-109C/D серии Block 3. После этого общее количество ракет устаревшей серии Block 3 в арсенале достигло тысячи. За прошедшие четверть века в ходе локальных конфликтов, которые американцы вели чуть ли не по всему миру, израсходовано две тысячи ракет. Еще около 500 единиц переведено на тестовые пуски.

Расчетная максимальная дальность полета КР отличается от операционной. Фактически в боевых условиях полет КР проходит по сложному маршруту, часть которого идет на малой высоте с большим (в 2–2,5 раза) расходом горючего. Это предполагает, что оценка максимальной дальности КР «Томагавк» в 3400 км соответствует прямолинейному полету КР на большой высоте. В реальности эту величину надо уменьшить примерно на 26 %. Операционная дальность полета КР сильно зависит от его профиля.

Так, операционная дальность 2500 км для ядерного «Томагавка» не означает, что он неспособен поразить цели на расстояниях 3000 или 3200 км (хотя для РК-55 3000 км являются фактически предельной дальностью). Но в сложных операционных условиях, таких как плотное насыщение района цели средствами ПВО, и 2500 километров могут оказаться недостижимыми.

Между тем советские КР 3М-10 даже при несколько меньшей дальности обеспечивали полное покрытие основных целей на территории США, которое можно обеспечить запусками крылатых ракет морского базирования (КРМБ) с операционной дальностью до 2500 километров.

Сделать ставку на КР Х-101/102

Западные эксперты часто говорят о том, что США более уязвимы к КРМБ, нежели Россия, поскольку большая часть американских крупных мегаполисов находится вблизи побережья Тихого океана и Атлантики. Но огромная часть России также уязвима с учетом дальности современных американских КР.

Используя приведенные в таблице № 2 изменения дальности в зависимости от высоты полета и скорости, можно определить оптимальную скорость (ОС) ракеты как функцию высоты и веса ракетного топлива. ОС дозвуковой КР «Томагавк» при полете над уровнем моря изменяется между М=0,45 и М=0,61. Постоянная скорость М=0,55 приведет к большей дальности полета. Однако при высоте полета 6,1 километра М=0,75 даст максимальную дальность, поскольку для основной части полета ОС будет превышать М=0,7.

Можно сделать вывод, что именно так, как описывал в своей статье главный конструктор «Томагавка», выглядят оптимальный профиль полета и аэродинамические параметры полета КР к цели. Сегодня уже это классика.

Уже в процессе разработки ракет РК-55/Х-55 стало ясно, что оба двигателя – и Р-95-300, и ТРДД-50 обладают избыточной тягой для выбранной размерности, ограниченной стандартным советским 21-дюймовым торпедным аппаратом 533х8200 мм. Вывод напрашивался сам собой: под эти двигатели необходимо сделать ракету больших размеров.

Ту-95МС могут нести до 8 КР Х-101 на внешней подвеске

20 марта 2012 года министр обороны России Анатолий Сердюков в выступлении на расширенном заседании коллегии Министерства обороны заявил, что ВС России получили на вооружение новую крылатую ракету воздушного базирования большой дальности Х-101/102.

На взгляд автора, дубненское машиностроительное КБ «Радуга» сделало очень удачную ракету, и этой программе нужно придать приоритетное значение. КР Х-101 способна поражать цели на расстоянии до 5 тысяч километров с круговым вероятным отклонением всего 5-6 метров. Именно на эту КР, а не малоразмерную 3М-14 необходимо сделать ставку в перевооружении ВМФ, причем как для ПЛ, так и для надводных кораблей. Следует разработать морской вариант Х-101, переупаковав ракету в цилиндрический корпус под 26-дюймовый торпедный аппарат, и оснастить стартовым твердотопливным ускорителем.

Помимо ТА ПЛАТ ракета свободно, без переделки корабельной пусковой архитектуры «ляжет» в любую пусковую установку советских крупногабаритных ПКР – СМ-225А комплекса «Гранат», ПЛАРК проекта 949А, СМ-233А на ракетных крейсерах проекта 1144, ПУ СМ-248 комплекса «Вулкан» ракетных крейсеров проекта 1164. С учетом низкой стоимости самих ракет довести общий арсенал до двух тысяч единиц в течение двух-трех лет вполне реально.

/Сергей Кетонов, vpk-news.ru/

army-news.ru

С-10 «Гранат» — Howling Pixel

С-10 «Гранат» (Индекс УРАВ ВМФ: 3К10, по кодификации НАТО: SS-N-21 «SAMPSON») — ракетный комплекс морского базирования с крылатой ракетой стратегического назначения КС-122, предназначенный для использования из 533-мм торпедных аппаратов подводных лодок для поражения административно-промышленных центров противника с заранее известными координатами.

Ракетные комплексы с крылатыми ракетами применяются для поражения целей, расположенных в тактической и стратегической глубине территории противника для завоевания и удержания господства во время ведения боевых действий. Крылатая ракета с небольшим по размерам корпусом имеет малое отражение радиоволн и позволяет атаковать цель на очень малой высоте, что крайне затрудняет своевременное обнаружение ракеты радиолокационными средствами и её уничтожение.[1]

История проектирования

Разработку C-10 «Гранат» осуществляло СМКБ «Новатор» под руководством главного конструктора Л. В. Люльева. Система инерциального управления ракетой разрабатывалась в НИИП (НИИПриборостроения) под руководством главного конструктора А.С. Абрамова.

В 1984 году комплекс был принят на вооружение ВМФ СССР для подводного старта из 533-мм торпедных аппаратов подводных лодок.

2 декабря 1993 года в период несения боевого дежурства (командир — капитан второго ранга Игишев С. М., старший — контр-адмирал Кириллов Ю. В.), экипаж АПЛ К-391 «Кит» (проекта 971 «Щука-Б») впервые в истории ВМФ успешно выполнил стрельбу двумя крылатыми ракетами комплекса C-10 «Гранат» из одного района боевых действий по разным полётным заданиям. Действия подводников были высоко оценены командованием флота.[2]

Конструкция

Ракетный комплекс 3К10 включал пусковую установку, крылатую ракету 3М10, класса «вода-воздух-вода», и корабельную систему управления стрельбой.

  1. ПУ комплекса представляет собой 533-мм торпедный аппарат подводной лодки.
  2. Крылатая ракета КС-122 (Индекс УРАВ ВМФ: 3М10) класса «вода-воздух-вода», двухступенчатая, с твердотопливным ускорителем и воздушно-реактивным маршевым двигателем, построенная по нормальной аэродинамической схеме, с раскрывающимся после выхода из контейнера крылом и БЧ в ядерном снаряжении.
  3. Корабельная система управления стрельбой представлял собой комплекс электронного оборудования и механических устройств, которые обеспечивали хранение, приём целеуказания, подготовку, заряжание, ввод полётного задания и проведение пуска.

Принцип действия

Перед выстрелом из торпедного аппарата подводной лодки в ракету вводятся с помощью специального разъёма полётные данные с точными координатами цели и данными рельефа местности на прилегающей территории по маршруту движения крылатой ракеты, которые получают от разведывательных спутников. Перед пуском контейнер с ракетой, находящийся внутри торпедного аппарата, заполняется водой, а внутри ракеты 3М10 создаётся уравнивающее давление для исключения деформации корпуса ракеты. Команда на «Пуск» подаётся офицером управляющим стрельбой, когда он убедится, что введены все необходимые исходные данные. После выхода контейнера с ракетой из торпедного аппарата, на безопасном расстоянии, запускается стартовый твердотопливный ракетный двигатель, а после выхода контейнера из воды происходит отстрел стартовой ступени и головной крышки контейнера. Затем крылатая ракета покидает контейнер, автоматически раскрываются крылья и хвостовое оперение и она выводится на активный участок полёта с помощью маршевого двигателя. Спустя минуту крылатая ракета переходит на заданную траекторию полёта под управлением инерциальной системы и летит на высоте 15-200 метров со скоростью 0,7 Маха. Кроме инерциальной системы, крылатая ракета имеет аппаратуру, которая позволяет время от времени сравнивать заложенные в памяти бортовой ЭВМ данные о профиле рельефа местности на расчётном маршруте с фактическими измерениями радиовысотомера ракеты в полёте. Береговая цель уничтожается подрывом СБЧ.[1]

Модификации

  • С-10 «Гранат» (Индекс УРАВ ВМФ: 3К10, по кодификации НАТО: SS-N-21 Sampson) — ракетный комплекс морского базирования, принят на вооружение в 1984 году.
  • РК-55 «Рельеф» (Индекс УРАВ ВМФ: 3К12, по кодификации НАТО: SSC-X-4 Slingshot) — подвижный грунтовый ракетный комплекс, создавался с 1983 года в ответ на развёртывание в Европе американских крылатых ракет GLCM наземного базирования («Томагавк»). До подписания договора о РСМД успели начать опытную эксплуатацию в части ВС СССР в Елгаве.

См. также

Примечания

  1. 1 2 Сычёв В. А. Корабельное оружие. — Москва: ДОСААФ СССР, 1984.
  2. ↑ К-391, «Кит», «Братск». проект 971

Литература

  • Сычёв В. А. Корабельное оружие. Москва, ДОСААФ СССР, 1984.

Ссылки

Военная реформа в РФ (2001—2004)

Военная реформа в РФ (2001—2004) — это ряд мероприятий по реформированию вооруженных сил России, восходящий к попыткам реформирования российских ВС в 1990-е годы (по большей части свернутых из-за отсутствия средств). Реформа сопровождалась активными общественными обсуждениями. Одним из ключевых вопросов стал вопрос о возможности/невозможности перевода российских ВС на контрактную основу, срока службы для призывников-срочников. Реформа так и не приобрела полностью законченный характер, в дальнейшем реформирование ВС РФ активно продолжалось.

К-324

К-324 — советская подводная лодка проекта 671РТМ «Щука», седьмой корабль в серии.

Кодовые обозначения НАТО

Кодовые обозначения (англ. NATO reporting names) используются в НАТО для условного обозначения и классификации изделий сложной военной, морской, авиационной и ракетной техники производства стран вероятного противника — СССР (теперь России), Китая и в редких случаях других стран. Они используются для унификации иноязычных (для стран НАТО) наименований и замены действительного названия, которое могло оставаться неизвестным для военных НАТО на протяжении долгого времени.

Слова выбирались по следующим критериям:

Оно должно быть звучным и запоминающимся, не представлять сложностей при передаче по техническим средствам связи. Его должно быть трудно спутать с другим словом. Именно поэтому часто выбирались редко употребляемые в повседневной речи слова. Иногда это просто прямой перевод названия.Помимо собственно военной авиационной техники, кодовые обозначения в НАТО получили все сугубо гражданские пассажирские самолёты СССР, названия которых никогда не были засекреченными и которые никогда не имели условных наименований.

Крылатые ракеты подводных лодок

Крылатые ракеты подводных лодок (КРПЛ) — крылатые ракеты, приспособленные для транспортировки и боевого применения с подводных лодок. Впервые проект использования крылатых ракет с подводных лодок был разработан в Кригсмарине в годы Второй мировой войны. Во второй половине XX века для применения крылатых ракет специально разрабатывались субмарины, но начиная с 1980-х годов крылатые ракеты практически сравнялись по габаритам с торпедами, поэтому их использование стало возможным с торпедных субмарин, при условии установки соответствующей аппаратуры управления.

Подводные лодки проекта 671РТМ(К) «Щука»

Проект 671РТМ(К) «Щука» — серия советских торпедных атомных подводных лодок второго поколения. Разработана под руководством главного конструктора Г. Н. Чернышёва. Является дальнейшей модификацией проекта 671 «Ёрш» на базе проекта 671РТ «Сёмга». Всего на верфях Комсомольска-на-Амуре и Ленинграда были построены: по проекту 671 РТМ — 21 корабль, по проекту 671РТМК — 5 кораблей. Эти подводные лодки отличались сравнительно небольшим уровнем внешнего шума и по этому показателю были близки к американским атомным субмаринам типа «Лос-Анджелес».

Подводные лодки проекта 945А «Кондор»

Подводные лодки проекта 945А «Кондор» — серия советских многоцелевых атомных подводных лодок. По классификации НАТО — «Sierra -II». Предназначение класса — слежение за стратегическими подводными лодками и авианосными ударными группами вероятного противника и гарантированное их уничтожение при начале конфликта.

Представляют собой развитие проекта подводные лодки проекта 945 «Барракуда». Как и АПЛ проекта 945, имеют титановый корпус. По уровню таких демаскирующих признаков, как шумность и магнитные поля стали самыми малозаметными на Советском флоте.

Р95-300

Р95-300 — [уточнить] короткоресурсный двухконтурный турбореактивный двигатель. Имеет также обозначение «Изделие 95». Предназначен для установки на дозвуковых летательных аппаратах.

Рельеф (значения)

Рельеф:

Рельеф — совокупность неровностей суши, дна океанов и морей.

Рельеф — феодальный платёж.

Рельеф — вид изобразительного искусства.

Рельеф — выпуклость и очерченность мышц и сухожилий у культуриста.

ТРДД-50

ТРДД-50 — малогабаритный двухконтурный турбореактивный двигатель (ДТРД) одноразового применения. Название является аббревиатурой от слов «ТурбоРеактивный Двухконтурный Двигатель». Предназначен для установки на дозвуковых летательных аппаратах.

На других языках

This page is based on a Wikipedia article written by authors (here).
Text is available under the CC BY-SA 3.0 license; additional terms may apply.
Images, videos and audio are available under their respective licenses.

howlingpixel.com

КР морского базирования (С-10 Гранат; 3М-10; SS-N-21 Sampson)

В 70-е гг. в США, опираясь на успехи, достигнутые в области создания миниатюрных высокоэкономичных воздушно-реактивных двигателей, приступили к разработке малоразмерных дозвуковых стратегических крылатых ракет воздушного и морского базирования. Последние должны были запускаться из стандартных торпедных аппаратов калибром 533 мм, совершать полет на малой высоте и поражать наземные цели ядерными БЧ на дальности до 2000 — 2500 км с относительно высокой точностью (КВО менее 200 м). Появление нового высокоэффективного оружия грозило нарушить уже сложившийся между сверхдержавами баланс в области стратегических ядерных вооружений. Это потребовало от советской стороны поиска «адекватного» ответа. Перед отраслевой наукой и промышленностью была поставлена задача провести оценку технической возможности и военной целесообразности создания стратегических крылатых ракет, аналогичных американской КР типа «Томагавк».

Анализ показал, что задача может быть решена в течение пяти-шести лет, однако относительно целесообразности проведения подобных работ мнения специалистов разделились: многие считали ненужным создание стратегических КР, так как они будут значительно уступать баллистическим ракетам в способности преодоления ПРО противника, потребовав при этом значительных государственных ассигнований на создание и развитие инфраструктуры, обеспечивающей их использование. В частности, для КР нужно было создать цифровые карты местности территории вероятных противников и мощные вычислительные центры, необходимые для обработки и ввода в системы наведения ракет информации о рельефе местности по маршрутам полета. В пользу КР говорили их относительная простота и дешевизна, возможность использования различных (в том числе и не специально созданных) носителей, а также высокая вероятность преодоления ПВО противника за счет маловысотного профиля полета и малой радиолокационной заметности. Следовало учесть и тот факт, что для успешного отражения массированного удара советских крылатых ракет Соединенным Штатам потребовалось бы создать систему ПРО, затраты на которую в несколько раз превосходили стоимость развертывания группировки КР.

В результате руководство СССР в 1976 г. приняло принципиальное решение о разработке стратегических крылатых ракет воздушного, морского и наземного базирования. При этом предполагалось создать морские КР двух типов — малоразмерные, дозвуковые, способные стартовать из ТА подводных лодок, и более крупные, сверхзвуковые, стартующие из специальных вертикальных ПУ. Создание дозвуковой крылатой ракеты РК-55 «Гранат», являющейся аналогом американской ракеты «Томагавк», было поручено свердловскому НПО «Новатор», возглавляемому Л. В. Люльевым. Разработка КР была начата в 1976 г. В 1984 г., на четыре года позже, чем американский аналог («Томагавк»), ракета была принята на вооружение. Для обеспечения боевого применения КР, оснащенных экстремальной корреляционной системой наведения в ВМФ, был создан специальный вычислительный центр по формированию цифровых карт местности предполагаемых театров военных действий и выработке полетных заданий. Аппаратура системы управления ракеты, подводной лодки и берегового вычислительного центра была разработана НИИ авиационного приборостроения (директор и главный конструктор А. С. Абрамов).

Первыми кораблями, которые были оснащены КР «Гранат», стали подводные крейсера проекта 667АТ («Груша»), созданные на базе подводных лодок 667А проекта. Лодки этого типа в соответствии с советско-американским договором об ограничении стратегических вооружений должны выводиться из состава флота с вырезанием ракетного отсека, после чего допускалось их дальнейшее использование.

В результате модернизации, проводимой в Северодвинске, у подводных лодок вырезался ракетный отсек и вместо него вваривался новый, в котором располагались по 4 с каждого борта 533-мм торпедных аппарата, установленных (впервые в отечественном подводном кораблестроении) под утлом к ДП корабля. В ходе модернизации корабли получили усовершенствованный навигационный комплекс «Тобол-6б7АТ», БИУС «Омнибус-АТ» и ряд других новых или модернизированных систем. ГЭУ и основные общекорабельные системы остались фактически без изменений.
Стратегическая крылатая ракета РК-55 «Гранат» имеет стартовую массу 1700 кг, длину 8,09 м и диаметр корпуса 0,51 м. Она оснащена турбореактивным маршевым двигателем и твердотопливным стартовым ускорителем. Крейсерская скорость соответствует М=0,7, максимальная дальность -3000 км, система наведения — инерциальная, с экстремальной корреляцией по рельефу местности.

Программа создания ракеты была реализована в следующие сроки: начало — середина 1976 года, окончание — середина 1982 года, принятие на вооружение — 31 декабря 1983 года. В результате был создан оригинальный летательный аппарат со складывающимися крылом и оперением, а также с двухконтурным турбореактивным двигателем, размещающимся внутри фюзеляжа и выдвигаемым вниз.

Ракета выполнена по нормальной аэродинамической схеме с прямым крылом относительно большого удлинения, в нерабочем положении убирающимся в фюзеляж. Двигатель расположен на выдвижном подфюзеляжном пилоне (в нерабочем положении также находится внутри ракеты). В конструкции ракеты реализованы мероприятия по снижению радиолокационной и тепловой заметности. Ракета использует инерциальную систему наведения с коррекцией местоположения, основанной на принципе сравнения с картой местности, введенной в бортовую вычислительную машину перед пуском. Система наведения ракеты является одним из существенных отличий данной крылатой ракеты от предшествующих систем авиационного оружия. Это и обеспечило автономный полет ракеты независимо от протяженности, погодных условий и т.д. В этих целях было изготовлено соответствующее картографическое обеспечение (цифровые карты местности).

septus.blogspot.com

На земле, в небесах и на море. Крылатые близнецы.: judgesuhov — LiveJournal


Нет, речь не о книге с армейскими байками А. Покровского. Речь о русских крылатых ракетах (далее – КР). После запуска 26 шт. 3М14 по ИГ о них говорят много. Но при этом – и много путаются. Попробуем внести ясность в этот сумбур. 🙂

Кстати, чем хороши крылатые ракеты и зачем они нужны?
КР имеют свои плюсы и минусы.
Главные минусы – малая скорость и большая продолжительность полета, а также – уязвимость для даже самых простых средств ПВО (к примеру – ПЗРК и МЗА).
Плюсов больше. В пользу КР говорят:
1) их относительная простота и дешевизна,
2) меньшие (в сравнении с баллистическими ракетами) габариты и масса – и, как следствие, -возможность размещения ракет на различных транспортных средствах,
3) высокая вероятность преодоления ПВО противника за счет – малой высоты полета и «укрывания» в складках местности, и малой радиолокационной заметности (как в следствие небольшой высоты подхода к цели, так и вследствие малой ЭПР).

Итак, чем же располагаем?

1. На море.

3М10, «Гранат»

Ракета 3М10 (она же КС-122) была разработана в СМКБ «Новатор» (ныне ОКБ «Новатор») и принята на вооружение в 1984 г.
Разработана была в ответ на американские «Томагавки» и предназначалась для запуска с подводных лодок (ПЛ) из под воды.

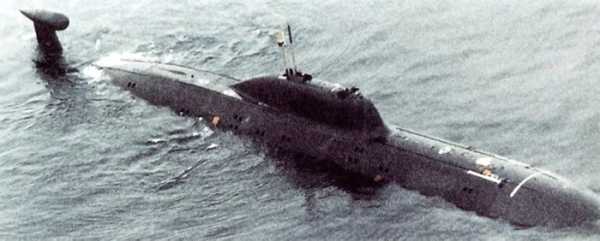

АПЛ К-254 пр.671РТМ с дополнительным торпедным аппаратом (перед рубкой) для испытаний КР 3М10


АПЛ проекта 971

Используется в составе комплекса 3К10, или С-10 «Гранат» (по классификации НАТО: SS-N-21 Sampson).

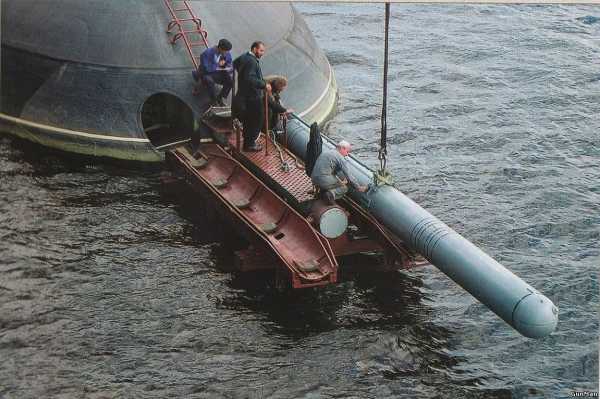

Пусковой установкой для капсулы с КР является обычный 533-мм торпедный аппарат (ТА).

Дальность полета: 3000 км.
Боевая часть: ядерная, 100-200 Кт.

3М14, «Калибр»

3М14 – реинкарнация старой доброй 3М10, разработанная все тем же ОКБ «Новатор».
Создана для ракетного комплекса «Калибр» (экспортный вариант его известен под наименованием «Club»). Принята на вооружение в 2012 году.
Пусковой установкой для 3М14 является вертикальная шахта УКСК (универсальный корабельный стрельбовой комплекс).

Дальность полета: 2600 км ( по заявлению командующего Каспийской флотилией, контр-адмирала С. Алекминского )
Боевая часть: предположительно 450 кг (по аналогии с экспортной 3М14Э).

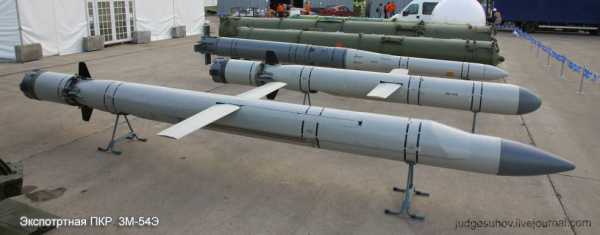

Наша 3М14 выглядит также, только на 2 метра длинее.
Мысленно удлинните корпус экспортной 3М-14Э до длины противокорабельной 3М-54Э (на рисунке ниже) — и вы получите нашу 3М14.

Меня мучает лишь один вопрос – можно ли ей стрелять из торпедных аппаратов ПЛ?
Опять же, опираясь на экспортную 3М-14Э (анонсированную для всех версий «Club’а» -S/-N/-K), рискну предположить, что может.

Более подробно о ракетах 3М10 и 3М14 можно глянуть логичные рассуждения камрада navy_korabel.
С камрадом navy-korabel не согласен только в обосновании падения дальности ракеты тут:

В частности по пунктам 3) и 4).
3) отсутствием целесообразности иметь такую же дальность, как у «Граната», с точки зрения географического расположения потенциальных целей;
4) отсутствием целесообразности (например, из-за устаревания данных) нахождения ракеты в полёте к цели более трёх часов (соответствующих дальности 2600 км и скорости 0,7 М).

На мой взгляд — чем дальше можем запустить «подарок» — тем лучше. Как говорится «лишние километры — никогда не лишние». 🙂
Собственно, мою мысль подтверждает появление КРБД Х-101/102 с дальностью 5500 км. Но не будем забегать вперед — об этом ниже.

2. На земле

КС-122, «Рельеф»

Сухопутный вариант «новаторовской» ракеты КС-122 для комплекса 3К12 (более известного как РК-55 и 9А2413 «Рельеф») получил наименование 9Б2413.
Комплекс был разработан как ответ американскому комплексу GLCM (Ground-Launched Cruise Missile) с наземным вариантом КР «Томагавк» BGM-109G. Принят на вооружение в 1986г.

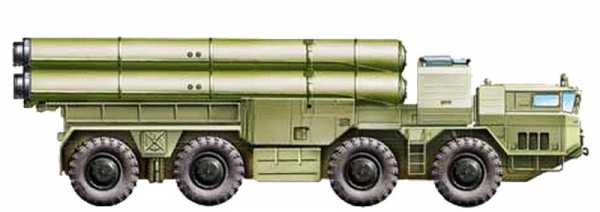

Вариант самоходной пусковой установки комплекса РК-55 «Рельеф»

Пусковая установка 9В2413 на базе МАЗ-543М должна была нести 6 ТПК с ракетами.
Все изготовленные комплексы уничтожены в конце 1988г. в рамках договора о РСМД.

Дальность полета: 3000 км.
Боевая часть: ядерная, 100-200 Кт.

Р-500, «Искандер-К»

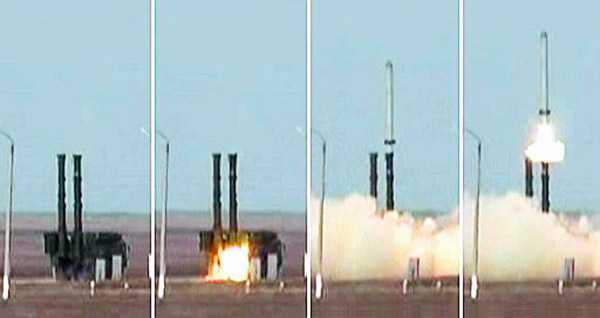

КР 9М728 (она же «Р-500») ракетного комплекса «Искандер-К», вопреки расхожему заблуждению вовсе не «Новаторовская», а «Коломенская» — из Коломенского Бюро Машиностроения (КБМ). Принята на вооружение в 2009 г. Единственная КР из всего перечня не попадающая под определение «стратегическая».

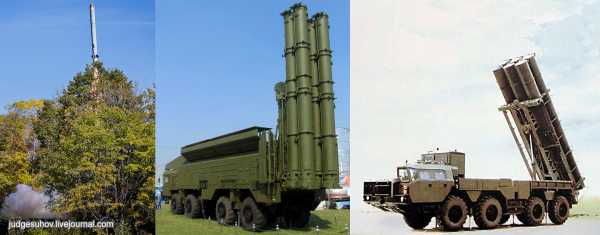

Пусковая установка на базе МЗКТ-7930 несет как минимум 4 транспортно-пусковых контейнера (ТПК) с ракетами.

Дальность полета: 500 км (по утверждению МО РФ — более подробно тут).
Боевая часть: предположительно — не менее 450 кг.

Мне кажется — в ТПК «Искандера-К» помимо коломенской Р-500 должны входить и ракеты семейства 3М14.

Продолжение следует:

2. На земле, в небесах и на море. Крылатые близнецы (продолжение)

judgesuhov.livejournal.com

С-10 «Гранат» — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Гранат.
КС-122
3М10

Пусковая установка 9В2413 комплекса РК-55 и КР КС-122
Тип Стратегическая крылатая ракета
Статус Снята с вооружения в 1988-1989 годах, но часть ещё остаётся на хранении
Разработчик СМКБ «Новатор»
Годы разработки С 1975 года
Начало испытаний Июль 1976 года
Принятие на вооружение 1984 год
Годы эксплуатации 1984-1989 годы
Основные эксплуатанты СССР СССР
Основные технические характеристики
Длина: 8090 мм
Диаметр: 510 мм
Масса: 1500 кг
Скорость полёта: 0,7 М
Дальность полёта: до 2500 км
Боевая часть: ядерная, на 200 кт
Управление: инерциальное+огибание рельефа местности
 Изображения на Викискладе

С-10 «Гранат» (Индекс УРАВ ВМФ: 3К10, по кодификации НАТО: SS-N-21 «SAMPSON») — ракетный комплекс морского базирования с крылатой ракетой стратегического назначения КС-122, предназначенный для использования из 533-мм торпедных аппаратов подводных лодок для поражения административно-промышленных центров противника с заранее известными координатами.

Ракетные комплексы с крылатыми ракетами применяются для поражения целей, расположенных в тактической и стратегической глубине территории противника для завоевания и удержания господства во время ведения боевых действий. Крылатая ракета с небольшим по размерам корпусом имеет малое отражение радиоволн и позволяет атаковать цель на очень малой высоте, что крайне затрудняет своевременное обнаружение ракеты радиолокационными средствами и её уничтожение.[1]

История проектирования

Разработку C-10 «Гранат» осуществляло СМКБ «Новатор» под руководством главного конструктора Л. В. Люльева. Система инерциального управления ракетой разрабатывалась в НИИП (НИИПриборостроения) под руководством главного конструктора А.С. Абрамова.

В 1984 году комплекс был принят на вооружение ВМФ СССР для подводного старта из 533-мм торпедных аппаратов подводных лодок.

2 декабря 1993 года в период несения боевого дежурства (командир — капитан второго ранга Игишев С. М., старший — контр-адмирал Кириллов Ю. В.), экипаж АПЛ К-391 «Кит» (проекта 971 «Щука-Б») впервые в истории ВМФ успешно выполнил стрельбу двумя крылатыми ракетами комплекса C-10 «Гранат» из одного района боевых действий по разным полётным заданиям. Действия подводников были высоко оценены командованием флота.[2]

Конструкция

Ракетный комплекс 3К10 включал пусковую установку, крылатую ракету 3М10, класса «вода-воздух-вода», и корабельную систему управления стрельбой.

  1. ПУ комплекса представляет собой 533-мм торпедный аппарат подводной лодки.
  2. Крылатая ракета КС-122 (Индекс УРАВ ВМФ: 3М10) класса «вода-воздух-вода», двухступенчатая, с твердотопливным ускорителем и воздушно-реактивным маршевым двигателем, построенная по нормальной аэродинамической схеме, с раскрывающимся после выхода из контейнера крылом и БЧ в ядерном снаряжении.
  3. Корабельная система управления стрельбой представлял собой комплекс электронного оборудования и механических устройств, которые обеспечивали хранение, приём целеуказания, подготовку, заряжание, ввод полётного задания и проведение пуска.

Принцип действия

Перед выстрелом из торпедного аппарата подводной лодки в ракету вводятся с помощью специального разъёма полётные данные с точными координатами цели и данными рельефа местности на прилегающей территории по маршруту движения крылатой ракеты, которые получают от разведывательных спутников. Перед пуском контейнер с ракетой, находящийся внутри торпедного аппарата, заполняется водой, а внутри ракеты 3М10 создаётся уравнивающее давление для исключения деформации корпуса ракеты. Команда на «Пуск» подаётся офицером управляющим стрельбой, когда он убедится, что введены все необходимые исходные данные. После выхода контейнера с ракетой из торпедного аппарата, на безопасном расстоянии, запускается стартовый твердотопливный ракетный двигатель, а после выхода контейнера из воды происходит отстрел стартовой ступени и головной крышки контейнера. Затем крылатая ракета покидает контейнер, автоматически раскрываются крылья и хвостовое оперение и она выводится на активный участок полёта с помощью маршевого двигателя. Спустя минуту крылатая ракета переходит на заданную траекторию полёта под управлением инерциальной системы и летит на высоте 15-200 метров со скоростью 0,7 Маха. Кроме инерциальной системы, крылатая ракета имеет аппаратуру, которая позволяет время от времени сравнивать заложенные в памяти бортовой ЭВМ данные о профиле рельефа местности на расчётном маршруте с фактическими измерениями радиовысотомера ракеты в полёте. Береговая цель уничтожается подрывом СБЧ.[1]

Модификации

  • С-10 «Гранат» (Индекс УРАВ ВМФ: 3К10, по кодификации НАТО: SS-N-21 Sampson) — ракетный комплекс морского базирования, принят на вооружение в 1984 году.
  • РК-55 «Рельеф» (Индекс УРАВ ВМФ: 3К12, по кодификации НАТО: SSC-X-4 Slingshot) — подвижный грунтовый ракетный комплекс, создавался с 1983 года в ответ на развёртывание в Европе американских крылатых ракет GLCM наземного базирования («Томагавк»). До подписания договора о РСМД успели начать опытную эксплуатацию в части ВВС СССР в Елгаве.

См. также

Примечания

Литература

  • Сычёв В. А. Корабельное оружие. Москва, ДОСААФ СССР, 1984.

Ссылки

wikipedia.green

С-10 «Гранат» — Википедия. Что такое С-10 «Гранат»

КС-122
3М10

Пусковая установка 9В2413 комплекса РК-55 и КР КС-122
Тип Стратегическая крылатая ракета
Статус Снята с вооружения в 1988-1989 годах, но часть ещё остаётся на хранении
Разработчик СМКБ «Новатор»
Годы разработки С 1975 года
Начало испытаний Июль 1976 года
Принятие на вооружение 1984 год
Годы эксплуатации 1984-1989 годы
Основные эксплуатанты СССР СССР
Основные технические характеристики
Длина: 8090 мм
Диаметр: 510 мм
Масса: 1500 кг
Скорость полёта: 0,7 М
Дальность полёта: до 2500 км
Боевая часть: ядерная, на 200 кт
Управление: инерциальное+огибание рельефа местности
 Изображения на Викискладе

С-10 «Гранат» (Индекс УРАВ ВМФ: 3К10, по кодификации НАТО: SS-N-21 «SAMPSON») — ракетный комплекс морского базирования с крылатой ракетой стратегического назначения КС-122, предназначенный для использования из 533-мм торпедных аппаратов подводных лодок для поражения административно-промышленных центров противника с заранее известными координатами.

Ракетные комплексы с крылатыми ракетами применяются для поражения целей, расположенных в тактической и стратегической глубине территории противника для завоевания и удержания господства во время ведения боевых действий. Крылатая ракета с небольшим по размерам корпусом имеет малое отражение радиоволн и позволяет атаковать цель на очень малой высоте, что крайне затрудняет своевременное обнаружение ракеты радиолокационными средствами и её уничтожение.[1]

История проектирования

Разработку C-10 «Гранат» осуществляло СМКБ «Новатор» под руководством главного конструктора Л. В. Люльева. Система инерциального управления ракетой разрабатывалась в НИИП (НИИПриборостроения) под руководством главного конструктора А.С. Абрамова.

В 1984 году комплекс был принят на вооружение ВМФ СССР для подводного старта из 533-мм торпедных аппаратов подводных лодок.

2 декабря 1993 года в период несения боевого дежурства (командир — капитан второго ранга Игишев С. М., старший — контр-адмирал Кириллов Ю. В.), экипаж АПЛ К-391 «Кит» (проекта 971 «Щука-Б») впервые в истории ВМФ успешно выполнил стрельбу двумя крылатыми ракетами комплекса C-10 «Гранат» из одного района боевых действий по разным полётным заданиям. Действия подводников были высоко оценены командованием флота.[2]

Конструкция

Ракетный комплекс 3К10 включал пусковую установку, крылатую ракету 3М10, класса «вода-воздух-вода», и корабельную систему управления стрельбой.

  1. ПУ комплекса представляет собой 533-мм торпедный аппарат подводной лодки.
  2. Крылатая ракета КС-122 (Индекс УРАВ ВМФ: 3М10) класса «вода-воздух-вода», двухступенчатая, с твердотопливным ускорителем и воздушно-реактивным маршевым двигателем, построенная по нормальной аэродинамической схеме, с раскрывающимся после выхода из контейнера крылом и БЧ в ядерном снаряжении.
  3. Корабельная система управления стрельбой представлял собой комплекс электронного оборудования и механических устройств, которые обеспечивали хранение, приём целеуказания, подготовку, заряжание, ввод полётного задания и проведение пуска.

Принцип действия

Перед выстрелом из торпедного аппарата подводной лодки в ракету вводятся с помощью специального разъёма полётные данные с точными координатами цели и данными рельефа местности на прилегающей территории по маршруту движения крылатой ракеты, которые получают от разведывательных спутников. Перед пуском контейнер с ракетой, находящийся внутри торпедного аппарата, заполняется водой, а внутри ракеты 3М10 создаётся уравнивающее давление для исключения деформации корпуса ракеты. Команда на «Пуск» подаётся офицером управляющим стрельбой, когда он убедится, что введены все необходимые исходные данные. После выхода контейнера с ракетой из торпедного аппарата, на безопасном расстоянии, запускается стартовый твердотопливный ракетный двигатель, а после выхода контейнера из воды происходит отстрел стартовой ступени и головной крышки контейнера. Затем крылатая ракета покидает контейнер, автоматически раскрываются крылья и хвостовое оперение и она выводится на активный участок полёта с помощью маршевого двигателя. Спустя минуту крылатая ракета переходит на заданную траекторию полёта под управлением инерциальной системы и летит на высоте 15-200 метров со скоростью 0,7 Маха. Кроме инерциальной системы, крылатая ракета имеет аппаратуру, которая позволяет время от времени сравнивать заложенные в памяти бортовой ЭВМ данные о профиле рельефа местности на расчётном маршруте с фактическими измерениями радиовысотомера ракеты в полёте. Береговая цель уничтожается подрывом СБЧ.[1]

Модификации

  • С-10 «Гранат» (Индекс УРАВ ВМФ: 3К10, по кодификации НАТО: SS-N-21 Sampson) — ракетный комплекс морского базирования, принят на вооружение в 1984 году.
  • РК-55 «Рельеф» (Индекс УРАВ ВМФ: 3К12, по кодификации НАТО: SSC-X-4 Slingshot) — подвижный грунтовый ракетный комплекс, создавался с 1983 года в ответ на развёртывание в Европе американских крылатых ракет GLCM наземного базирования («Томагавк»). До подписания договора о РСМД успели начать опытную эксплуатацию в части ВВС СССР в Елгаве.

См. также

Примечания

Литература

  • Сычёв В. А. Корабельное оружие. Москва, ДОСААФ СССР, 1984.

Ссылки

wiki.sc

WikiZero — С-10 «Гранат»

open wikipedia design.

У этого термина существуют и другие значения, см. Гранат.
КС-122
3М10

Пусковая установка 9В2413 комплекса РК-55 и КР КС-122
Тип Стратегическая крылатая ракета
Статус Снята с вооружения в 1988-1989 годах, но часть ещё остаётся на хранении
Разработчик СМКБ «Новатор»
Годы разработки С 1975 года
Начало испытаний Июль 1976 года
Принятие на вооружение 1984 год
Производитель Новатор
Годы эксплуатации 1984-1989 годы
Основные эксплуатанты СССР СССР
Основные технические характеристики
Длина: 8090 мм
Диаметр: 510 мм
Масса: 1500 кг
Скорость полёта: 0,7 М
Дальность полёта: до 2500 км
Боевая часть: ядерная, на 200 кт
Управление: инерциальное+огибание рельефа местности
 Медиафайлы на Викискладе

С-10 «Гранат» (Индекс УРАВ ВМФ: 3К10, по кодификации НАТО: SS-N-21 «SAMPSON») — ракетный комплекс морского базирования с крылатой ракетой стратегического назначения КС-122, предназначенный для использования из 533-мм торпедных аппаратов подводных лодок для поражения административно-промышленных центров противника с заранее известными координатами.

Ракетные комплексы с крылатыми ракетами применяются для поражения целей, расположенных в тактической и стратегической глубине территории противника для завоевания и удержания господства во время ведения боевых действий. Крылатая ракета с небольшим по размерам корпусом имеет малое отражение радиоволн и позволяет атаковать цель на очень малой высоте, что крайне затрудняет своевременное обнаружение ракеты радиолокационными средствами и её уничтожение.[1]

Содержание

  • 1 История проектирования
  • 2 Конструкция
  • 3 Принцип действия
  • 4 Модификации
  • 5 См. также
  • 6 Примечания
  • 7 Литература
  • 8 Ссылки

Разработку C-10 «Гранат» осуществляло СМКБ «Новатор» под руководством главного конструктора Л. В. Люльева. Система инерциального управл

www.wikizero.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
