«Вампир» – дальний родственник «Катюши»

Семейство машин реактивной артиллерии пополнилось новым представителем. Чешская компания Excalibur Army обновила свою РСЗО RM-70 GRAD, которая выпускается с 1971 года, назвав новый вариант RM-70 Vampir. Сегодня портал armyrecognition.com сообщил о том, что презентация новой системы реактивной системы залпового огня состоялась на выставке вооружений Eurosatory 2016, которая проходит в эти дни в пригороде Парижа.

RM-70 GRAD разработан на базе советской системы БМ-21 «Град». Ключевым отличием чешского «Града» от советского заключается в используемом шасси – RM-70 построена на базе бронированного восьмиколёсного Tatra T-813 8×8 Kolos.

РСЗО RM-70 Vampir
armyrecognition.com

Новая версия RM-70 Vampir построена на базе новейшего поколения колёсного шасси Tatra под названием T-815–7, которое отличается повышенной проходимостью, большим запасом хода и высокой скоростью – машина способна без остановок преодолевать до 1000 км со скоростью до 90 км/ч. RM-70 Vampir оснащён бронированной кабиной с защитой от биологического и химического оружия. Кроме того, кабину можно дополнительно оборудовать навесной системой баллистической защиты.

Испытания RM-70 Vampir

Пусковая установка RM-70 Vampir вмещает 40 боеприпасов калибра 122 мм с возможностью отстрела в различных режимах. Управлять стрельбой можно изнутри кабины или дистанционно. Кроме того, в кузове RM-70 размещается установка для быстрой зарядки пусковой установки с дополнительным комплектом боеприпасов.

warspot.ru

Боевая машина RM-70 | Ракетная техника

]]>]]>Система RM-70 включает:

  • самоходную пусковую установку,

  • неуправляемые реактивные снаряды,

  • систему управления огнем,

  • транспортно-заряжающую машину.

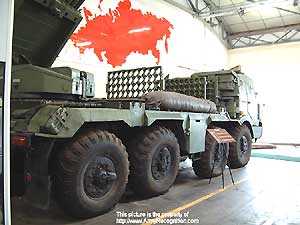

Конструктивно РСЗО RM-70 представляют собой комбинацию артиллерийской части БМ-21 с шасси чехословацкого автомобиля повышенной проходимости "Татра-813".

Пусковая установка выполнена по классической схеме с расположением артиллерийской части в корме колесного шасси. В передней части шасси находятся бронированная кабина экипажа и силовая установка с агрегатами трансмиссии. Благодаря относительно большой длине шасси в средней его части удалось разместить оригинальное гидравлическое устройство для перезаряжания пусковой установки.

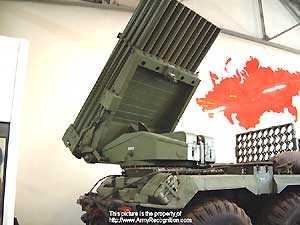

Артиллерийская часть состоит из пакета трубчатых направляющих (40 стволов), поворотной рамы, механизмов наведения и соответствующего электрооборудования. По своей конструкции она полностью идентична артиллерийской части БМ-21, Стрельба ведется неуправляемыми реактивными снарядами с осколочно-фугасной головной частью М-21ОФ (длина со взрывателем — 2,87 м, вес — 66 кг, дальность стрельбы — 20,5 км). Возможно также применение всех новых боеприпасов, разработанных в последнее время в России для РСЗО БМ-21.

В большинстве выпущенных РСЗО RM-70 в качестве колесного шасси использовано шасси грузового автомобиля "Татра-813". Это шасси имеет V-образный двенадцатицилиндровый дизельный двигатель "Татра" Т-930-3 мощностью 270 л. с.

Ходовая часть выполнена по колесной формуле 8x8, управляемыми являются колеса двух передних осей. Благодаря использованию шин низкого давления с развитым рисунком протектора и наличию системы централизованного регулирования воздуха в шинах проходимость пусковой установки по пересеченной местности исключительна высока. Она преодолевает подъемы крутизной до 30°, стены высотой 0.6м и рвы шириной 1.5м. Без предварительной подготовки форсирует броды глубиной до 1.4 м. При движении по шоссе пусковая установка развивает максимальную скорость 80 км/час.

Пусковая установка оборудована радиостанцией, средствами пожаротушения и защиты от ОМП. В передней части шасси смонтирован бульдозерный отвал, с помощью которого может быть оборудована огневая позиция или удалены препятствия с дороги. Имеется также лебедка для самовытаскивания пусковой установки.

]]>]]>

Существенным отличием RM-70 от прототипа являются ее повышенные огневые возможности: через две минуты после производства первого залпа RM-70 может дать второй залп и покинуть боевую позицию еще до того, как по ней будет нанесен ответный удар противника. Эта возможность обеспечивается гидравлическим устройством для механизированного перезаряжания пусковой установки. Оно представляет собой стеллаж, на котором боезапас, состоящий из 40 реактивных снарядов. С помощью гидравлического привода снаряды могут перемещаться в горизонтальной плоскости в сторону кормы колесного шасси (в эту же сторону направлены и головные части ракет). Для перезаряжания пакет направляющих артиллерийской части поворачивается на 180° и устанавливается с нулевым углом возвышения. Все 40 снарядов, расположенные на стеллаже, одновременно вдвигаются в направляющие, после чего пусковая установка может продолжить стрельбу. Предусмотрено также перезаряжание пусковой установки вручную с помощью транспортно-заряжающей машины.

Стрельба ведется с использованием тех же придельных приспособлений, которые установлены на БМ-21.

В качестве вспомогательного вооружения на крыше бронированной кабины может быть установлен 7.62-мм пулемет, стрельбу из которого можно вести как по наземным, так и по воздушным целям.

rbase.new-factoria.ru

РСЗО РМ-70 (RM-70)

Реактивная система залпового огня РСЗО РМ-70

РМ-70

РСЗО РМ-70 предназначена для поражения живой силы противника на открытой местности или в укрытиях без перекрытия, его легкобронированной и небронированной техники, артиллерийских и минометных дивизионов, командных пунктов и других важных объектов инфраструктуры.

РСЗО РМ-70 состоит из: боевой машины (БМ) с пусковой установкой (ПУ), 122-мм неуправляемых реактивных снарядов (НУРС), системы управления огнем и транспортно-заряжающей машины (ТЗМ).

Боевая машина представляет собой автомобильное шасси повышенной проходимости Татра-813, на которое установлена пусковая система Град. В передней части машины находится бронированная кабина с силовым агрегатом и агрегатами трансмиссии. Пусковая установка расположена в самой корме, а между кабиной и ПУ имеется достаточно места, где был расположен гидравлический механизм перезаряжания системы.

Пусковая установка полностью идентична советской пусковой установке БМ-21 Град и состоит из 40 направляющих гладкостенных труб с винтовым пазом, собранных в едином блоке и установленных на поворотном основании. ПУ снабжена системой наведения на цель, уравновешивающим механизмом, прицельными приспособлениями и механизмом стопорения. Вертикальные углы наведения на цель находятся в пределах от 0° до +55°, угол горизонтального наведения составляет 102° влево от продольной оси автомобиля и 70° вправо от продольной оси автомобиля. Наведение на цель осуществляется при помощи электропривода.

РСЗО РМ-70 способна вести огонь при температуре окружающего воздуха от -40°C до +50°C. Время перевода РСЗО из походного положения в боевое занимает не более 3,5 минут. Максимальная дальность стрельбы становит 20,5 км.

Перезаряжание РСЗО РМ-70 происходит механизированным способом. Между кабиной и ПУ расположен стеллаж с 40 реактивными снарядами, развернутыми боевыми частями на корму. Стеллаж может перемещаться в горизонтальном положении. При перезаряжании РСЗО блок направляющих разворачивается на 180° и устанавливается на нулевую отметку по вертикали. Стеллаж со снарядами перемещается к ПУ и снаряды входят в направляющие все сразу. Такой процесс механического перезаряжания занимает всего 2 минуты и может быть осуществлен на огневой позиции. Поэтому РСЗО РМ-70 может произвести два залпа в кратчайшее время и уйти с позиции до ответного огня.

Также предусмотрено перезаряжание

РМ-70 с грунта при помощи транспортно-заряжающей машины. Вес НУРС составляет 66 кг.

Автомобильное шасси Татра-813 имеет четыре оси и построено по колесной формуле 8х8. Колеса двух передних осей управляемые. Машина снабжена 12-цилиндровым V-образным дизельным двигателем «Татра» Т-930-3 мощностью 270 л.с. (199 кВт). Колеса снабжены системой централизованного регулирования давления в шинах, что существенно повышает проходимость машины. РМ-70 преодолевает без предварительной подготовки брод глубиной 1,4 м, стенку высотой 0,6 м, ров шириной 1,5 м, подъем 30°. Максимальная скорость по шоссе составляет до 80 км/час.

РСЗО РМ-70 оборудована системой защиты от оружия массового поражения, радиостанцией , средствами пожаротушения, лебедкой для самовытаскивания и бульдозерным отвалом.

В 1985 году проведена модернизация реактивной системы залпового огня РМ-70. Новая РСЗО получила обозначение РМ-70/85 (RM-70/85). Колесной базой для боевой машины стало четырехосное шасси автомобиля Татра-815. RM-70/85 отличается от предшественника, в основном наличием небронированной кабины и усовершенствованного шасси.

armoredgun.org

В Азербайджане замечены гаубицы Dana и РСЗО Vampir » Военное обозрение

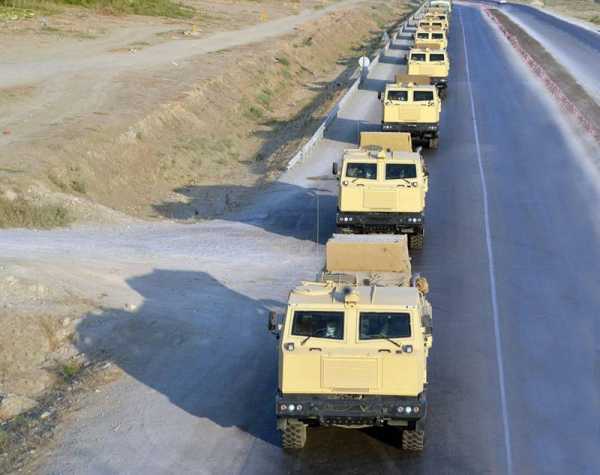

Как сообщает блог imp-navigator, на военных маневрах, проходящих с 18 сентября в Азербайджане, впервые были замечены 152-мм самоходные гаубицы Dana (по всей видимости, DANA-M1 CZ) и 122-мм РСЗО RM-70 Vampir, произведенные в Чехии.

К учению привлечены до 15 тыс. личного состава военнослужащих, более 150 единиц танков и бронетехники, до 120 ракетно-артиллерийских установок различного калибра, реактивных систем залпового огня и минометов, 20 единиц боевой авиации различного назначения, а также новые средства радиоэлектронной разведки и беспилотные летательные аппараты.


– сообщается в релизе минобороны.

В 1976 году команда конструкторов из чехословацкой компании Konštrukta Trenčín Co. закончила работу над новой 152-мм самоходной артиллерийской установкой. К тому времени оружие обладало несколькими уникальными особенностями, которые ставили эту гаубицу в небольшой список самых современных в мире. Чехословацкая Народная Армии дала этой гаубице девичье имя Дана и абривиатуру vz.77. Находящийся ныне на территории Словакии ZTS Dubnica nad Váhom был выбран в качестве производителя. В настоящее время их модернизация осуществляется на территории Чехии.

РСЗО RM-70 Vampir представляет собой модернизацию стандартной РСЗО RM-70, которую провела чешская компания Excalibur Army. Реактивная установка базируется на шасси Tatra T815-7 8x8. Установка обслуживается расчетом из 4 человек, все пусковые установки соединены с цифровой системой управления огнем. Система готова к пускам через 2,5 минуты после занятия позиций, 40 ракет могут запускаться из пускового контейнера по одной или залпами. Грузовик также перевозит контейнер с 40 ракетами, которые могут быть перезаряжены вручную в течение минуты.

topwar.ru

это не мы. Кто поставил Азербайджану «Вампиры» и «Даны»? « « Военно-патриотический сайт «Отвага» Военно-патриотический сайт «Отвага»



Информация о возможных поставках модернизированных САУ «Дана» и РЗСО «Вампир» РМ-70 в Азербайджан приобретает детективный оборот. Источники в Чехии сомневаются, что данное смертоносное оружие было поставлено непосредственно их государством.

«Под вопросом, откуда они. Есть большие сомнения, что из Чехии. Дело в том, что наша страна строго соблюдает политику Евросоюза и не разрешает экспорт такого оружия в страны конфликта в Карабахе — Азербайджан и Армению. Хотя, конечно оба государства имеют желание наше оружие покупать, особенно это касается Азербайджана, — говорит наш собеседник в Чехии.  -  Также под вопросом, кто эту технику модернизировал. Чешская компания Excalibur Army, не могла провести модернизацию на территории Чехии без разрешения государства, которое вряд ли бы получила.

По мнению эксперта, модернизация проведена в третьей стране с развитой оборонной промышленностью, у которой опыт с модернизацией вооружения стран Варшавского договора, но и хорошие отношения с Азербайджаном (есть такая страна на Ближнем Востоке). Вполне возможно, что такая третья страна использовала ноу-хау фирмы Excalibur Army.

«Думаю, что появление САУ «Дана» и РЗСО чехословацкой разработки в Азербайджане будет предметом расследования соответствующих органов Чехии. Армения уже спрашивает, как эта техника могла появиться в Азербайджане, если внешняя политика Чехии такого не позволяет. Экспорт вооружений — дело тонкое», — выразил мнение военный эксперт.



См. полный текст >>>

-

-

-

Вступайте в нашу группу
«Отвага 2004»

-

-

-


Поделиться в социальных сетях:


otvaga2004.ru

Кто поставил «Вампир» в Азербайджан

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • www.arms-expo.ru

    НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН


    РЕАКТИВНАЯ СИСТЕМА ЗАЛПОВОГО ОГНЯ RM-70 (СЛОВАКИЯ)

    MLRS RM-70 (SLOVAKIA)

    08.04.2008
    СЛОВАКИЯ ПРЕДЛАГАЕТ ИОРДАНИИ НОВУЮ РСЗО RM-70 «МОДУЛАР»

    Две словацкие оборонные компании – IVA и «Дельта дифенс» – объединились с целью подачи совместного предложения на поставку Иордании 122-мм реактивной системы залпового огня RM-70 «Модулар» (усовершенствованная РСЗО BM-21 «Град»), сообщает «Джейнс дифенс уикли».
    Система демонстрировалась в ходе 7-й международной выставки сил специального назначения SOFEX-2008, прошедшей в Иордании с 31 марта по 3 апреля.
    Главное отличие между ПУ RM-70, который используются словацкими СВ и вариантом, предлагаемым Иордании состоит в том, что новый вариант оборудован низкопрофильной бронированной кабиной DEL-KA, которая обеспечивает более высокий уровень защиты от снарядов. Разработанная «Дельта дифенс» система ранее была установлена на шасси грузовика повышенной проходимости «Татра» T-815 VPR9 с колесной формулой 8×8.
    Как сообщалось ранее, на модернизированной словацкой РСЗО RM-70 могут устанавливаться как ПУ с 40 направляющими для 122-мм ракет, так и контейнеры для шести 227-мм ракет MLRS. Управление пуском осуществляется из кабины. Время с момента остановки машины до пуска ракет не превышает 60 с. На залп всеми 40 ракетами уходит 22 с. Еще через минуту РСЗО может покинуть огневую позицию. Благодаря применению средств автоматизации, экипаж модернизированной установки сокращен до 3 человек.

    01.01.2013
    Королевские вооруженные силы Камбоджи (Royal Cambodian Armed Forces – RCAF) успешно провели огневые испытания новых РСЗО RM-70, в учениях также были задействованы новые танки, сообщает cambodiadaily.com 31 декабря. Командующий вооруженными силами генерал Пол Сароуен (Pol Saroeun) заявил, что недавно приобретенные танки и РСЗО RM-70 чешского производства поразили цели со «100%-ной точностью». «Проведенные сегодня боевые стрельбы выполнены в интересах защиты страны, что является нашим долгом. Мы не нападаем на другие страны, но и не позволим любой стране напасть на нас», сказал Сароуен. Учения были проведены в провинции Кампонгспы.
    По словам генерала, боевые упражнения проводились в рамках ежегодных мероприятий по подготовке личного состава. Генерал-лейтенант Итх Саратх (Ith Sarath) сообщил, что в течение 35 минут было выпущено в общей сложности 145 ракет. Каждая ПУ RM-70 оснащена 40 ракетами, которых она может выпустить в течение 20 секунд. Стоимость ракет составляет от 1200 до 3800 долл США, залпы оцениваются в районе 174 тыс долл. Комментируя стоимость маневров, генерал Сароуен сказал, что они были проведены в рамках существующего военного бюджета.
    В 2014 году государственный бюджет страны составил 3,4 млрд долл, на министерство обороны и внутренних дел будет направлено 489 млн долл, что на 17% больше чем в 2013 году.
    Военный Паритет


    РЕАКТИВНАЯ СИСТЕМА ЗАЛПОВОГО ОГНЯ RM-70 (СЛОВАКИЯ)

    В конце 1960-х оборонной промышленностью ЧССР был разработан собственный вариант советской дивизионной системы залпового огня БМ-21 «Град» – РСЗО RM-70. Эта система выпускалась в ЧССР с 1970 года и в настоящее время состоит на вооружении армий Чехии, Словакии, Польши, Ливии и Зимбабве. РСЗО RM-70 были вооружены и дивизионы реактивной артиллерии Национальной Народной Армии ГДР. После объединения Германии правительство ФРГ передало эти системы Турции и Греции.
    В связи с началом производства в ЧССР в 1983 году усовершенствованного четырехосного грузового автомобиля повышенной проходимости «Татра-815″ на его базе была разработана новая боевая машина RM-70/85. Внешне она отличается наличием небронированной кабины экипажа. В последнее время на шасси автомобиля «Татра-815″ разработан новый вариант этой РСЗО, получивший обозначение «KRIZAN», и оснащенный 40-ствольным пакетом направляющих от БМ-21 и комплексом средств для дистанционного минирования местности.
    Конструктивно РСЗО RM-70 представляют собой комбинацию артиллерийской части БМ-21 с шасси чехословацкого автомобиля повышенной проходимости «Татра-813″. Пусковая установка выполнена по классической схеме с расположением артиллерийской части в корме колесного шасси. В передней части шасси находятся бронированная кабина экипажа и силовая установка с агрегатами трансмиссии. Благодаря относительно большой длине шасси в средней его части удалось разместить оригинальное гидравлическое устройство для перезаряжания пусковой установки.
    Ходовая часть выполнена по колесной формуле 8×8, управляемыми являются колеса двух передних осей. Благодаря использованию шин низкого давления с развитым рисунком протектора и наличию системы централизованного регулирования воздуха в шинах, проходимость пусковой установки по пересеченной местности исключительна высока. Она преодолевает подъемы крутизной 30°, стены высотой 0,6 м и рвы шириной 1,5 м, без предварительной подготовки форсирует броды глубиной до 1,4 м. При движении по шоссе пусковая установка развивает максимальную скорость 80 км/час.
    Артиллерийская часть состоит из пакета трубчатых направляющих (40 стволов), поворотной рамы, механизмов наведения и соответствующего электрооборудования. По своей конструкции она полностью идентична артиллерийской части БМ-21, Стрельба ведется неуправляемыми реактивными снарядами с осколочно-фугасной головной частью М-21ОФ (длина со взрывателем – 2,87 м, вес – 66 кг, дальность стрельбы – 20,5 км). Возможно также применение всех новых боеприпасов, разработанных в последнее время в России для РСЗО БМ-21.
    Система RM-70 включает:
    • самоходную пусковую установку
    • неуправляемые реактивные снаряды
    • систему управления огнем
    • транспортно-заряжающую машину

    МОДИФИКАЦИИ:
    • RM-70 — базовый вариант.
    • RM-70/85 — версия РМ-70, на основе «Tatra» T815 VPR9 8×8.1R грузовик с 265 л. с. двигателем T3-930-51. Боевая масса: 26,1 Т. Иногда называется RM-70M.Фото
    • RM-70/85M — модернизированный автомобиль с новой системой управления огнём и навигационным оборудованием, возможно использовать новый тип ракет с дальностью 36 км. Словакия имеет 50 таких комплексов.
    • RM-70 модифицированный — в декабре 2000 года Министерство обороны Словакии и фирма «Diehl BGT» обороны начали германо-словацкий проект модернизации RM-70. RM-70 модифицированный позволяет запускать либо двадцать восемь 122-мм реактивных снарядов, 227 мм или шесть ракет, которые используются на РСЗО M270.

    ХАРАКТЕРИСТИКИ

    Дальность стрельбы, км
    • максимальная 20,5
    • минимальная 8
    Масса в боевом положении, т 33,7
    Колёсная формула 8 х 8
    Габаритные размеры, мм
    • длина 8800
    • ширина 2500
    • высота в походном положении 2900
    Двигатель дизель Модель Tatra T-930-3
    Мощность двигателя, л.с. 270
    Максимальная скорость по шоссе 80 км/час
    Преодолеваемые препятствия:
    • подъемы крутизной 30°,
    • стены высотой 0,6 м
    • рвы шириной 1,5 м,
    • брод до 1,4 м (без предварительной подготовки).
    Расчет, чел 4 – 6

    АРТИЛЛЕРИЙСКАЯ ЧАСТЬ

    Калибр, мм 122
    Количество направляющих 40
    Продолжительность залпа,с 20
    Время перезаряжания, мин 2
    Масса снаряда, кг 66

    Источники: warfiles.ru, www.army-guide.com, Deagel.com, ru.wikipedia.org, armyman.info и др.
