Разведывательная химическая машина РХМ-6 » Военное обозрение

По сообщениям пресс-службы Западного военного округа, в начале следующего года отдельная бригада радиационной, химической и биологической защиты ЗВО, дислоцированная в Курской области, получит новую специальную технику. В первых месяцах 2016 года это соединение должно перейти на новейшие разведывательные химические машины РХМ-6. В настоящее время личный состав бригады проходит обучение и осваивает новую технику на базе учебных подразделений, благодаря чему сможет приступить к эксплуатации машин сразу после их получения.

РХМ-6 является новейшей разведывательной химической машиной отечественной разработки. Эта техника предназначается для замены существующих машин аналогичного назначения. Ожидается, что за счет поставок новой техники с постепенным списанием имеющейся удастся повысить потенциал войск РХБЗ, в частности, улучшить их возможности по обнаружению и определению различных угроз. Повышение основных характеристик достигается при помощи ряда важнейших нововведений, касающихся состава оборудования и методов работы экипажа.


Проект разведывательной химической машины РХМ-6 был разработан специалистами ОАО «Завод Тула». Проект подразумевает использование существующего шасси бронетранспортера БТР-80, на котором предлагается монтировать набор специального оборудования для изучения обстановки и поиска угроз. Комплекс бортового оборудования позволяет следить за обстановкой и производить обнаружение признаков химической или биологической атаки, а также выявлять радиационное заражение. Кроме того, обеспечивается автоматическое наблюдение за метеорологическими условиями с выводом данных на пульт оператора. При этом информация о метеоусловиях и обнаруженных угрозах может передаваться на командный пункт.

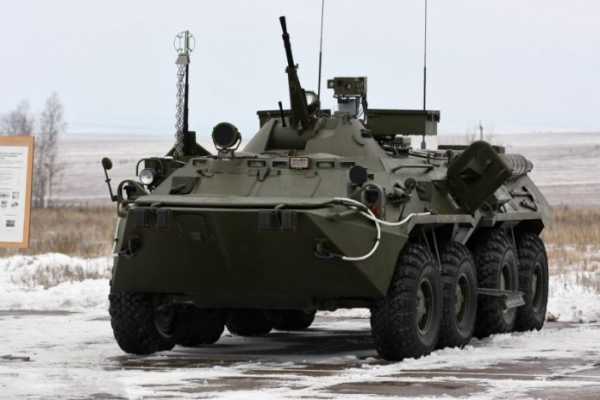

Общий вид РХМ-6. Фото Wikimedia Commons

В качестве базы для РХМ-6 используется бронетранспортер БТР-80, благодаря чему разведывательная химическая машина имеет высокие показатели подвижности и проходимости. Имеющееся колесное шасси в сочетании с дизельным двигателем КамАЗ-7403 позволяет развивать скорость на шоссе до 70 км/ч. Также сохраняется возможность пересечения водных преград вплавь при помощи водометного движителя. Скорость при этом достигает 10 км/ч. Хорошие показатели подвижности и возможность движения по воде позволяют экипажу машины обследовать различные территории, в том числе разделенные водоемами.

При установке специального оборудования корпус базовой машины претерпевает минимальные изменения. Благодаря этому экипаж разведывательной машины, состоящий из трех человек, оказывается защищен от пуль стрелкового оружия и легких осколков снарядов. Также сохранена башня с пулеметным вооружением. Для самообороны разведчики могут использовать пулеметы КПВТ калибра 14,5 мм и ПКТМ калибра 7,62 мм. На задней поверхности башни располагаются дымовые гранатометы.

Большая часть специального оборудования устанавливается внутри бронекорпуса базовой машины. При этом за пределами корпуса остаются некоторые агрегаты, позволяющие отличить бронетехнику двух типов. Так, на правом борту РХМ-6 имеется раскладная мачта небольшой высоты, на которой располагается один из датчиков. Кроме того, на крыше, позади башни, размещается характерный прямоугольный кожух прибора химической разведки дальнего действия ПХРДД-2Б.

Для слежения за метеорологической обстановкой машина РХМ-6 оснащается комплектом АМК. Это оборудование позволяет следить за основными факторами, такими как температура воздуха, скорость и направление ветра и т.д. При помощи комплекта АМК экипаж машины может определять риски распространения отравляющих или радиоактивных веществ на новые территории.

Слежение за радиационной обстановкой предлагается производить при помощи дозиметра-радиометра типа ИМД-2НМ. Параллельно с ним применяются измерители мощности дозы ИМД-23 или ИМД-24. В случае работы в зонах радиационного заражения разведывательная машина может двигаться со скоростью до 50 км/ч без потерь в эффективности специального оборудования и качестве измерений.

Основным средством обнаружения паров токсичных химикатов и других веществ, представляющих опасность для личного состава, является прибор химической разведки дальнего действия ПХРДД-2Б. Основным элементом прибора является блок специального оптического оборудования, устанавливаемый на крыше корпуса РХМ-6, позади башни. В транспортном положении блок аппаратуры закрывается раскладным кожухом. Перед работой створки кожуха опускаются в стороны, после чего аппаратура может начинать работу.


Оператор комплекса за работой. Фото Mil.ru

При помощи оптической аппаратуры прибор ПХРДД-2Б способен производить обнаружение веществ, растворенных в воздухе, на дальности до 6 км. Опорное устройство оптического блока обеспечивает круговую горизонтальную наводку. Также имеется возможность наклона блока в вертикальной плоскости от -15° до +45°. Это обеспечивает возможность контроля различных участков воздушного пространства. При помощи специального оптического оборудования система ПХРДД-2Б может в течение одной минуты изучить обстановку на площади порядка 10 кв. км.

Также машина РХМ-6 несет газосигнализатор ГСА-14, автоматический сигнализатор АСП-13 и комплект отбора проб КПО-1. Одним из основных элементов бортового оборудования является информационно-навигационная система 14Ц834 «Контроль-2Д». Также предусматриваются навигационное оборудование, радиостанция для связи с другими машинами и т.д.


Аппаратура химической и неспецифической биологической разведки, как и дозиметры, позволяет проводить обследование местности на ходу, без остановки для проведения тех или иных измерений. Тем не менее, в случае с такими угрозами максимальная скорость движения разведывательной машины, обеспечивающая требуемую эффективность обследования, сокращается до 10 км/ч.

Обнаружив заражение, экипаж машины РХМ-6 может передать данные о нем на командный пункт, используя имеющиеся средства связи. Кроме того, имеется возможность обозначить зараженную территорию. Для этого в кормовой части машины предусмотрено метательное устройство установки флажков. Проходя по границе зараженной зоны, разведывательная машина в автоматическом режиме может установить флажки, предупреждающие личный состав об опасности.

Новейшее оборудование, устанавливаемое на машине РХМ-6, позволяет не только повысить основные характеристики, но и облегчить работу экипажа. При необходимости экипаж может покинуть машину для выполнения некоторых задач, однако основная часть боевой работы выполняется при помощи систем, управляемых с имеющихся пультов. Таким образом, большая часть задач может выполняться без необходимости покидания машины, что снижает риски для ее экипажа. Во избежание попадания отравляющих или радиоактивных веществ внутрь обитаемого отсека машина оснащается фильтровентиляционной установкой. Кроме того, экипаж располагает защитными костюмами, которые обеспечивают дополнительную безопасность работы, а также позволяют при необходимости покидать машину.


Прибор ПХРДД-2Б. Фото Wikimedia Commons

Разработка проекта РХМ-6 и предварительные испытания машин-прототипов завершились несколько лет назад. В 2013 году военные впервые получили возможность ознакомиться с новой техникой, а также опробовать ее в условиях учений. В 2013 году одно из соединений войск РХБЗ Южного военного округа использовало машины РХМ-6 в ходе учений на полигоне Прудбой. Вскоре эту технику смогли опробовать подразделения радиационной, химической и биологической защиты ракетных войск стратегического назначения.

В конце 2014 года состоялась первая поставка машин РХМ-6 в войска. Некоторое количество машин этого типа было передано отдельному полку специального назначения и отдельному полку связи ВДВ, дислоцированным в Московской области. Кроме того, в течение прошлого года подобные разведывательные химические машины строились для некоторых других соединений.

Согласно последним сообщениям министерства обороны, очередная партия серийных разведывательных машин РХМ-6 поступит в войска в первых месяцах следующего 2016 года. Эту технику получит отдельная бригада РХБЗ Западного военного округа, дислоцированная в Курской области. В настоящее время личный состав бригады занимается изучением новой материальной части и готовится к будущей эксплуатации перспективной техники.

Со временем разведывательные химические машины РХМ-6 должны вытеснить и заменить аналогичную технику предыдущих моделей, имеющуюся на вооружении различных родов войск. Поставки новых машин позволят обновить материальную часть подразделений РХБЗ, а также повысить их потенциал в деле обнаружения различных угроз и борьбы с ними.

По материалам сайтов:
http://arms-expo.ru/
http://structure.mil.ru/
http://vestnik-rm.ru/
http://vpk-news.ru/
http://cpf-bmstu.ru/

topwar.ru

Разведывательная химическая машина РХМ-6 | Армейский вестник

По сообщениям пресс-службы Западного военного округа, в начале следующего года отдельная бригада радиационной, химической и биологической защиты ЗВО, дислоцированная в Курской области, получит новую специальную технику. В первых месяцах 2016 года это соединение должно перейти на новейшие

разведывательные химические машины РХМ-6. В настоящее время личный состав бригады проходит обучение и осваивает новую технику на базе учебных подразделений, благодаря чему сможет приступить к эксплуатации машин сразу после их получения.

РХМ-6 является новейшей разведывательной химической машиной отечественной разработки. Эта техника предназначается для замены существующих машин аналогичного назначения. Ожидается, что за счет поставок новой техники с постепенным списанием имеющейся удастся повысить потенциал войск РХБЗ, в частности, улучшить их возможности по обнаружению и определению различных угроз. Повышение основных характеристик достигается при помощи ряда важнейших нововведений, касающихся состава оборудования и методов работы экипажа.

Проект разведывательной химической машины РХМ-6 был разработан специалистами ОАО «Завод Тула». Проект подразумевает использование существующего шасси бронетранспортера БТР-80, на котором предлагается монтировать набор специального оборудования для изучения обстановки и поиска угроз.

Комплекс бортового оборудования позволяет следить за обстановкой и производить обнаружение признаков химической или биологической атаки, а также выявлять радиационное заражение. Кроме того, обеспечивается автоматическое наблюдение за метеорологическими условиями с выводом данных на пульт оператора. При этом информация о метеоусловиях и обнаруженных угрозах может передаваться на командный пункт.

Общий вид РХМ-6

В качестве базы для РХМ-6 используется бронетранспортер БТР-80, благодаря чему разведывательная химическая машина имеет высокие показатели подвижности и проходимости. Имеющееся колесное шасси в сочетании с дизельным двигателем КамАЗ-7403 позволяет развивать скорость на шоссе до 70 км/ч. Также сохраняется возможность пересечения водных преград вплавь при помощи водометного движителя. Скорость при этом достигает 10 км/ч. Хорошие показатели подвижности и возможность движения по воде позволяют экипажу машины обследовать различные территории, в том числе разделенные водоемами.

При установке специального оборудования корпус базовой машины претерпевает минимальные изменения. Благодаря этому экипаж разведывательной машины, состоящий из трех человек, оказывается защищен от пуль стрелкового оружия и легких осколков снарядов. Также сохранена башня с пулеметным вооружением. Для самообороны разведчики могут использовать пулеметы КПВТ калибра 14,5 мм и ПКТМ калибра 7,62 мм. На задней поверхности башни располагаются дымовые гранатометы.

Большая часть специального оборудования устанавливается внутри бронекорпуса базовой машины. При этом за пределами корпуса остаются некоторые агрегаты, позволяющие отличить бронетехнику двух типов. Так, на правом борту РХМ-6 имеется раскладная мачта небольшой высоты, на которой располагается один из датчиков. Кроме того, на крыше, позади башни, размещается характерный прямоугольный кожух прибора химической разведки дальнего действия ПХРДД-2Б.

Для слежения за метеорологической обстановкой машина РХМ-6 оснащается комплектом АМК. Это оборудование позволяет следить за основными факторами, такими как температура воздуха, скорость и направление ветра и т.д. При помощи комплекта АМК экипаж машины может определять риски распространения отравляющих или радиоактивных веществ на новые территории.

Слежение за радиационной обстановкой предлагается производить при помощи дозиметра-радиометра типа ИМД-2НМ. Параллельно с ним применяются измерители мощности дозы ИМД-23 или ИМД-24. В случае работы в зонах радиационного заражения разведывательная машина может двигаться со скоростью до 50 км/ч без потерь в эффективности специального оборудования и качестве измерений.

Основным средством обнаружения паров токсичных химикатов и других веществ, представляющих опасность для личного состава, является прибор химической разведки дальнего действия ПХРДД-2Б. Основным элементом прибора является блок специального оптического оборудования, устанавливаемый на крыше корпуса РХМ-6, позади башни. В транспортном положении блок аппаратуры закрывается раскладным кожухом. Перед работой створки кожуха опускаются в стороны, после чего аппаратура может начинать работу.

Оператор комплекса за работой

При помощи оптической аппаратуры прибор ПХРДД-2Б способен производить обнаружение веществ, растворенных в воздухе, на дальности до 6 км. Опорное устройство оптического блока обеспечивает круговую горизонтальную наводку. Также имеется возможность наклона блока в вертикальной плоскости от -15° до +45°. Это обеспечивает возможность контроля различных участков воздушного пространства. При помощи специального оптического оборудования система ПХРДД-2Б может в течение одной минуты изучить обстановку на площади порядка 10 кв. км.

Также машина РХМ-6 несет газосигнализатор ГСА-14, автоматический сигнализатор АСП-13 и комплект отбора проб КПО-1. Одним из основных элементов бортового оборудования является информационно-навигационная система 14Ц834 «Контроль-2Д». Также предусматриваются навигационное оборудование, радиостанция для связи с другими машинами и т.д.

Аппаратура химической и неспецифической биологической разведки, как и дозиметры, позволяет проводить обследование местности на ходу, без остановки для проведения тех или иных измерений. Тем не менее, в случае с такими угрозами максимальная скорость движения разведывательной машины, обеспечивающая требуемую эффективность обследования, сокращается до 10 км/ч.

Обнаружив заражение, экипаж машины РХМ-6 может передать данные о нем на командный пункт, используя имеющиеся средства связи. Кроме того, имеется возможность обозначить зараженную территорию. Для этого в кормовой части машины предусмотрено метательное устройство установки флажков. Проходя по границе зараженной зоны, разведывательная машина в автоматическом режиме может установить флажки, предупреждающие личный состав об опасности.

Новейшее оборудование, устанавливаемое на машине РХМ-6, позволяет не только повысить основные характеристики, но и облегчить работу экипажа. При необходимости экипаж может покинуть машину для выполнения некоторых задач, однако основная часть боевой работы выполняется при помощи систем, управляемых с имеющихся пультов. Таким образом, большая часть задач может выполняться без необходимости покидания машины, что снижает риски для ее экипажа.

Во избежание попадания отравляющих или радиоактивных веществ внутрь обитаемого отсека машина оснащается фильтровентиляционной установкой. Кроме того, экипаж располагает защитными костюмами, которые обеспечивают дополнительную безопасность работы, а также позволяют при необходимости покидать машину.

Прибор ПХРДД-2Б

Разработка проекта РХМ-6 и предварительные испытания машин-прототипов завершились несколько лет назад. В 2013 году военные впервые получили возможность ознакомиться с новой техникой, а также опробовать ее в условиях учений. В 2013 году одно из соединений войск РХБЗ Южного военного округа использовало машины РХМ-6 в ходе учений на полигоне Прудбой. Вскоре эту технику смогли опробовать подразделения радиационной, химической и биологической защиты ракетных войск стратегического назначения.

В конце 2014 года состоялась первая поставка машин РХМ-6 в войска. Некоторое количество машин этого типа было передано отдельному полку специального назначения и отдельному полку связи ВДВ, дислоцированным в Московской области. Кроме того, в течение прошлого года подобные разведывательные химические машины строились для некоторых других соединений.

Согласно последним сообщениям министерства обороны, очередная партия серийных разведывательных машин РХМ-6 поступит в войска в первых месяцах следующего 2016 года. Эту технику получит отдельная бригада РХБЗ Западного военного округа, дислоцированная в Курской области. В настоящее время личный состав бригады занимается изучением новой материальной части и готовится к будущей эксплуатации перспективной техники.

Со временем разведывательные химические машины РХМ-6 должны вытеснить и заменить аналогичную технику предыдущих моделей, имеющуюся на вооружении различных родов войск. Поставки новых машин позволят обновить материальную часть подразделений РХБЗ, а также повысить их потенциал в деле обнаружения различных угроз и борьбы с ними.

/Кирилл Рябов, topwar.ru/

army-news.ru

Разведывательная химическая машина РХМ-6 — фотообзор (ч.1)



Разведывательная химическая машина РХМ-6 на базе БТР-80 была представлена на мероприятии «Дни инноваций ЦВО», проходившем 5-6 октября 2015 г. в Екатеринбурге в Окружном Доме офицеров. РХМ-6 предназначена для ведения радиационной, химической и неспецифической биологической разведки, обеспечения передачи данных разведки в автоматизированную систему управления войсками.

Применение РХМ-6 позволяет:

• получать в реальном масштабе времени разведывательную информацию о радиационной/химической/биологической и метеорологической обстановке с отображением ее на карте в машине разведки и пункте приема информации;

• контролировать выполнение задач подчиненными расчетами и оперативно их уточнять зависимости от складывающейся обстановки;

• при ведении наблюдения в районе расположения войск контролировать химическую обстановку в радиусе до 6 км и своевременно осуществлять оповещение о применении химического оружия, что ведет к сокращению возможных потерь на 50-70%.



Основные тактико-технические характеристики



Боевой расчет, чел.

3

Масса в боевом положении, т

13,5

Масса в положении для транспортирования, т

13,2

Кратность ослабления мощности дозы гамма-излучения

2,3

Скорость ведения РХ разведки, км/ч

до 50

Скорость ведения биологической разведки, км/ч

до 20

Базовое шасси

БТР-80

Максимальная скорость движения, км/ч:

по шоссе

на плаву



80

9

Запас хода по топливу, км

600

Ниже представлена первая часть фотообзора машины РХМ-6 одного из наших авторов — Дениса Передриенко. Так как материал очень большой и подробный, он будет разделен на несколько частей и будет включать общий вид машины, ее подробную фотодетализацию и виды внутреннего интерьера.



См. продолжение >>>


Фото © Дениса Передриенко

-

-

-

Вступайте в нашу группу
«Отвага 2004»

-

-

-


Поделиться в социальных сетях:


otvaga2004.ru

Армия России. РХМ-6. Новейший элемент защиты » Военное обозрение

Приятно быть в числе первых, рассказывая и тем более показывая что-то действительно новое. Признаюсь, был удивлен отсутствием этой машины на форуме "АРМИЯ-2016", и вот нате — добро пожаловать в войска на посмотреть.


Так как приближается день РХБЗ, то кое-что мы просто решили "прижать" к этому дню. Еще одну новинку в наших войсках РХБЗ. А вот о РХМ-6 расскажем и покажем с удовольствием.

Итак, знакомьтесь, РХМ-6. Новейшая машина, разработанная и произведенная для нужд наших РХБЗ.

Если отвлечься на минутку, то стоит сказать, что военные химики, они как многие другие, за кадром. Пока не припечет. Так что "в случае чего" (уже достал, наверное, этим термином), именно химики могут оказаться на первых рубежах.

Весь вопрос, с чем и на чем.

В чем главное отличие РХМ-6 от предшественника, РХМ-4?

Суть проста. РХМ-4 — это просто бронированный способ доставки в точку Х расчета для взятия проб, анализов и прочего. Расчет делает замеры, берет пробы, если что-то не понравилось, устанавливает флажки "заражено" вокруг или вдоль зоны заражения и дальше везет пробы в полевую лабораторию, где уже отдельно подготовленные люди делают с пробами все необходимое. Это если коротко.

РХМ-6 — это нечто совсем иное. Первое, и главное, ее отличие в том, что она способна не просто выдвинуться в район предполагаемого заражения, но в нем работать. Не руками и ногами бойцов, а своим оборудованием. Но обо всем по порядку.

Кто служил в РХБЗ и понимает, сразу найдет отличия от РХМ-4. Они заключены в этих, с позволения сказать, коробах и ящиках на броне.

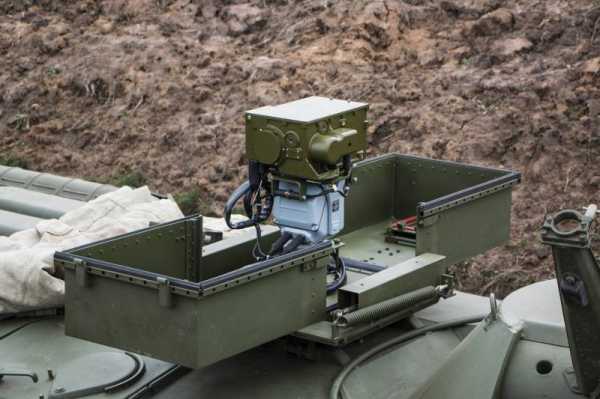

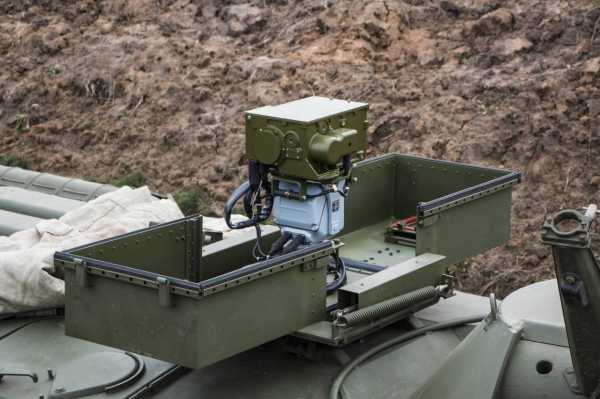

Главное чудо установлено в коробе позади башни. На видео будет показано, как это все работает в динамике, а здесь вот:


Это новейший комплекс по получению и обработке информации о возможных заражениях и выбросах ОВ. Один глаз — это видеокамера, второй — радар, работающий в УКВ-диапазоне, сканирующий окружающую среду в радиусе 3 км от места расположения машины.

Полученные данные передаются на приемное устройство, с которого уходят на спектрограф, который в состоянии сделать вывод, чем нагадил противник. Как, на основе чего — простите, не посвятили. Да и незачем, собственно. Главное — кому надо знать, те знают.


Так выглядит монитор этого чуда. Если хорошо изогнуться, то можно получить информацию о том, что это сделано в Томске. Монитор, естественно, сенсорный и противоударный.

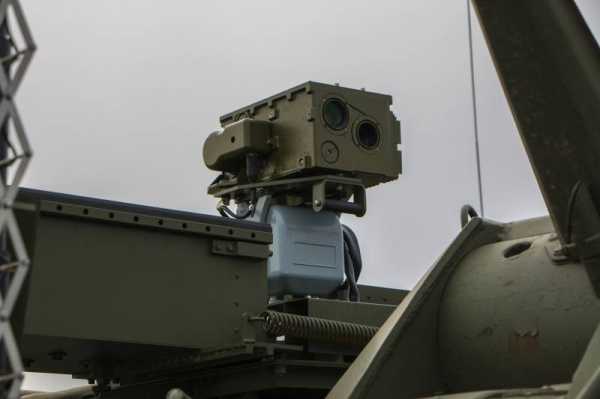

Наружный блок способен работать как в определенном направлении, так и на 360 градусов. Либо можно задать ему сектор, в котором он будет вести сканирование.

Единственное ограничение: система работает только когда машина не в движении.

Тем не менее, РХМ-6 способна выдвинуться в любую точку местности, в которую позволит шасси БТР-80 (а значит, почти всюду) и работать в радиусе 3 км не только определяя возможное заражение или атаку с применением ОВ, но и делать выводы о характере этих ОВ.


Это система уже в рабочем режиме, осталось только ввести данные с метеостанции, которая находится на борту.

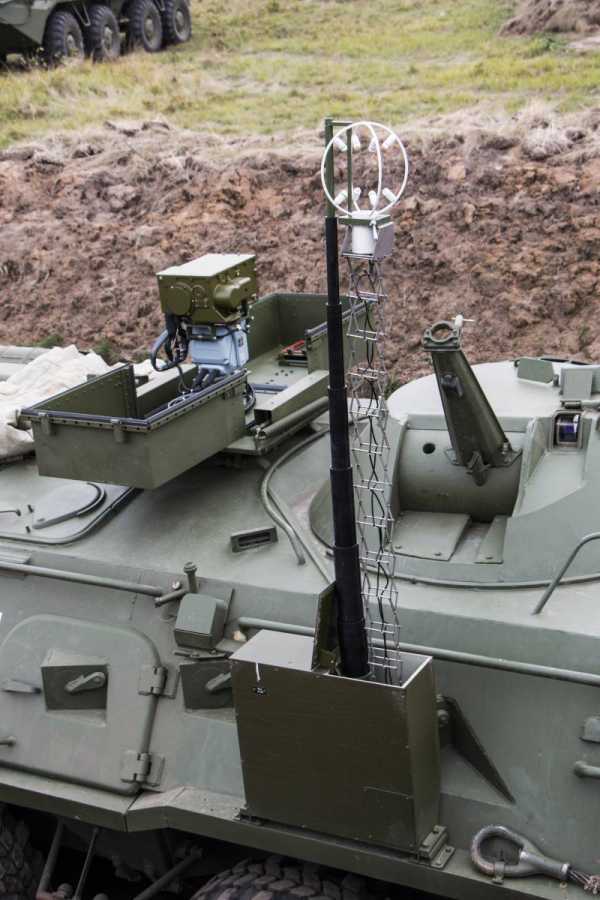

С помощью этой замысловатой антенны происходит прием данных на аппаратуру АМК.

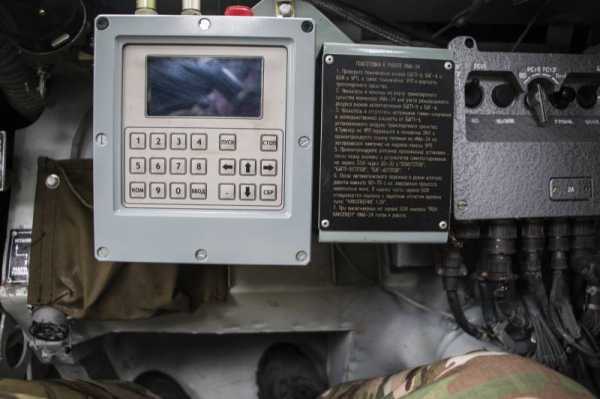

Это блок обработки поступающей информации.

Когда РХМ-6 движется, работает другая система, которая тоже позволяет, пусть и в значительно меньшем объеме получать данные о возможных заражениях и, что немаловажно, о радиационной обстановке.


Здесь расположены датчики комплексов ИМД, АСП и КПХР, позволяющие вести разведку местности на ходу и сигнализировать об ухудшении радиобиологической обстановки.

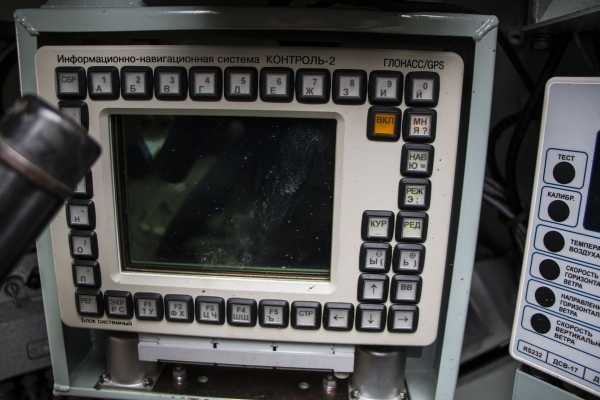

РХМ-6 также оборудована навигационным комплексом "Контроль-2". Этот комплекс позволяет не только определить местоположение машины или проложить маршрут, но и объединить до 14 машин в одну сеть. И задать маршрут движения для каждого расчета автоматически.

То есть несколько расчетов могут двигаться и занимать позиции, закрывая район поиска и обнаружения, находясь вне зоны прямого контакта, но не допуская разрывов в цепи поиска.

Прибор хоть по размерам и уступает привычным GPS-навигаторам, но превосходит их по точности в несколько раз. Плюс опять же пресловутая армейская прочность. Испытал, кстати, во время движения, когда снимал через стекло. Машину неслабо так швырнуло на ухабе, и, так как я держал камеру, то сами понимаете, по законам физики пошел в другую сторону. Аккурат в навигатор головой. После проверили, навигатор был в порядке. Могло быть и хуже, там перед мордой ПНВ расположен... В общем, камера и БТР плоховато приспособлены друг для друга.

То, что на фото почти все приборы отключены, объясняется просто. Пока коллеги с видеокамерами суетились вокруг машины, отданной им за растерзание, я, учитывая приятный ветерок и минус 4 по Цельсию, просто залез в другую машину.

Не зря, кстати, РХМ-6 прозвали "лимузином". По сравнению с РХМ-4 места там намного больше. Несмотря на то, что и возможности возросли. Аппаратуры тоже изрядно поболе, но она стала меньше в размерах. А отопитель так и вообще прелесть.

Я со своей не миниатюрной комплекцией, с фотоаппаратом в одной руке и маленькой камерой в другой почти свободно (ну сильно "почти", конечно) смог пройти с места командира машины до бокового люка. А если бы не съемочная аппаратура, то сделал бы это довольно бодро.

Конечно, плавность хода не лимузиновская, но... На этой машине не по званым обедам кататься.

В заключение пара слов о комплектации РХМ-6.

Оборудование:
— Дозиметр-радиометр ИМД-2НМ.
— Измеритель мощности дозы ИМД-23 или ИМД-24.
— Газосигнализатор ГСА-14.
— Прибор ПХРДД-2Б.
— Комплект приборов КПХР-3.
— Автоматический сигнализатор АСП-13.
— Система информационно-навигационная «Контроль-2Д» (14Ц834).
— Система навигации СН-РХР или ТНА-4-4-4.
— Аппаратура Т-236-В.
— Радиостанции Р-163-УП, Р-163-50У или Р-168-25У-2.
— Комплект отбора проб КПО-1.
— Комплект метеорологический АМК.
— Автономный прибор специальной обработки АПСО.

Боевой расчет, чел. — 3.
Масса в боевом положении, т — 13,5.
Масса в положении для транспортирования, т — 13,2.
Кратность ослабления мощности дозы гамма-излучения — 2,3.
Скорость ведения РХ разведки, км/ч — до 50.
Скорость ведения биологической разведки, км/ч — до 20.
Базовое шасси — БТР-80.
Максимальная скорость движения, км/ч:
— по шоссе — 80;
— на плаву — 9.
Запас хода по топливу, км — 600.

Вот такой обзор. Но мы с темой РХБЗ на этом не закончили, ко Дню военного химика, как и обещали, выложим еще один рассказ про еще одну новинку. Он как раз к празднику будет хорош.

topwar.ru

РХМ-6: новейший элемент защиты | Армейский вестник

Приятно быть в числе первых, рассказывая и тем более показывая что-то действительно новое. Признаюсь, был удивлен отсутствием этой машины на форуме «АРМИЯ-2016», и вот нате — добро пожаловать в войска на посмотреть.

Так как приближается день РХБЗ, то кое-что мы просто решили «прижать» к этому дню. Еще одну новинку в наших войсках РХБЗ. А вот о РХМ-6 расскажем и покажем с удовольствием.

Итак, знакомьтесь, РХМ-6. Новейшая машина, разработанная и произведенная для нужд наших РХБЗ.

Если отвлечься на минутку, то стоит сказать, что военные химики, они как многие другие, за кадром. Пока не припечет. Так что «в случае чего» (уже достал, наверное, этим термином), именно химики могут оказаться на первых рубежах.

Весь вопрос, с чем и на чем.

В чем главное отличие РХМ-6 от предшественника, РХМ-4?

Суть проста. РХМ-4 — это просто бронированный способ доставки в точку Х расчета для взятия проб, анализов и прочего. Расчет делает замеры, берет пробы, если что-то не понравилось, устанавливает флажки «заражено» вокруг или вдоль зоны заражения и дальше везет пробы в полевую лабораторию, где уже отдельно подготовленные люди делают с пробами все необходимое. Это если коротко.

РХМ-6 — это нечто совсем иное. Первое, и главное, ее отличие в том, что она способна не просто выдвинуться в район предполагаемого заражения, но в нем работать. Не руками и ногами бойцов, а своим оборудованием. Но обо всем по порядку.

Кто служил в РХБЗ и понимает, сразу найдет отличия от РХМ-4. Они заключены в этих, с позволения сказать, коробах и ящиках на броне.

Главное чудо установлено в коробе позади башни. На видео будет показано, как это все работает в динамике, а здесь вот:

Это новейший комплекс по получению и обработке информации о возможных заражениях и выбросах ОВ. Один глаз — это видеокамера, второй — радар, работающий в УКВ-диапазоне, сканирующий окружающую среду в радиусе 3 км от места расположения машины.

Полученные данные передаются на приемное устройство, с которого уходят на спектрограф, который в состоянии сделать вывод, чем нагадил противник. Как, на основе чего — простите, не посвятили. Да и незачем, собственно. Главное — кому надо знать, те знают.

Так выглядит монитор этого чуда. Если хорошо изогнуться, то можно получить информацию о том, что это сделано в Томске. Монитор, естественно, сенсорный и противоударный.

Наружный блок способен работать как в определенном направлении, так и на 360 градусов. Либо можно задать ему сектор, в котором он будет вести сканирование.

Единственное ограничение: система работает только когда машина не в движении.

Тем не менее, РХМ-6 способна выдвинуться в любую точку местности, в которую позволит шасси БТР-80 (а значит, почти всюду) и работать в радиусе 3 км не только определяя возможное заражение или атаку с применением ОВ, но и делать выводы о характере этих ОВ.

Это система уже в рабочем режиме, осталось только ввести данные с метеостанции, которая находится на борту.

С помощью этой замысловатой антенны происходит прием данных на аппаратуру АМК.

Это блок обработки поступающей информации.

Когда РХМ-6 движется, работает другая система, которая тоже позволяет, пусть и в значительно меньшем объеме получать данные о возможных заражениях и, что немаловажно, о радиационной обстановке.

Здесь расположены датчики комплексов ИМД, АСП и КПХР, позволяющие вести разведку местности на ходу и сигнализировать об ухудшении радиобиологической обстановки.

РХМ-6 также оборудована навигационным комплексом «Контроль-2». Этот комплекс позволяет не только определить местоположение машины или проложить маршрут, но и объединить до 14 машин в одну сеть. И задать маршрут движения для каждого расчета автоматически.

То есть несколько расчетов могут двигаться и занимать позиции, закрывая район поиска и обнаружения, находясь вне зоны прямого контакта, но не допуская разрывов в цепи поиска.

Прибор хоть по размерам и уступает привычным GPS-навигаторам, но превосходит их по точности в несколько раз. Плюс опять же пресловутая армейская прочность. Испытал, кстати, во время движения, когда снимал через стекло. Машину неслабо так швырнуло на ухабе, и, так как я держал камеру, то сами понимаете, по законам физики пошел в другую сторону. Аккурат в навигатор головой. После проверили, навигатор был в порядке. Могло быть и хуже, там перед мордой ПНВ расположен… В общем, камера и БТР плоховато приспособлены друг для друга.

То, что на фото почти все приборы отключены, объясняется просто. Пока коллеги с видеокамерами суетились вокруг машины, отданной им за растерзание, я, учитывая приятный ветерок и минус 4 по Цельсию, просто залез в другую машину.

Не зря, кстати, РХМ-6 прозвали «лимузином». По сравнению с РХМ-4 места там намного больше. Несмотря на то, что и возможности возросли. Аппаратуры тоже изрядно поболе, но она стала меньше в размерах. А отопитель так и вообще прелесть.

Я со своей не миниатюрной комплекцией, с фотоаппаратом в одной руке и маленькой камерой в другой почти свободно (ну сильно «почти», конечно) смог пройти с места командира машины до бокового люка. А если бы не съемочная аппаратура, то сделал бы это довольно бодро.

Конечно, плавность хода не лимузиновская, но… На этой машине не по званым обедам кататься.

В заключение пара слов о комплектации РХМ-6. Оборудование:
— Дозиметр-радиометр ИМД-2НМ.
— Измеритель мощности дозы ИМД-23 или ИМД-24.
— Газосигнализатор ГСА-14.
— Прибор ПХРДД-2Б.
— Комплект приборов КПХР-3.
— Автоматический сигнализатор АСП-13.
— Система информационно-навигационная «Контроль-2Д» (14Ц834).
— Система навигации СН-РХР или ТНА-4-4-4.
— Аппаратура Т-236-В.
— Радиостанции Р-163-УП, Р-163-50У или Р-168-25У-2.
— Комплект отбора проб КПО-1.
— Комплект метеорологический АМК.
— Автономный прибор специальной обработки АПСО.

Боевой расчет, чел. — 3.
Масса в боевом положении, т — 13,5.
Масса в положении для транспортирования, т — 13,2.
Кратность ослабления мощности дозы гамма-излучения — 2,3.
Скорость ведения РХ разведки, км/ч — до 50.
Скорость ведения биологической разведки, км/ч — до 20.
Базовое шасси — БТР-80.
Максимальная скорость движения, км/ч:
— по шоссе — 80;
— на плаву — 9.
Запас хода по топливу, км — 600.

Вот такой обзор. Но мы с темой РХБЗ на этом не закончили, ко Дню военного химика, как и обещали, выложим еще один рассказ про еще одну новинку. Он как раз к празднику будет хорош.

/Роман Скоморохов, Роман Кривов, topwar.ru/

army-news.ru

ВДВ России: подразделения войск получат новые машины химической защиты РХМ-6 в конце 2014 года

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • Календарь социально-значимых мероприятий
  • Принять участие в мероприятии
  • Туристические услуги
  • Блоги
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • www.arms-expo.ru

    РХМ-6, разведывательная химическая машина

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • Календарь социально-значимых мероприятий
  • Принять участие в мероприятии
  • Туристические услуги
  • Блоги
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Вооружение
  • Образцы
  • Участники
  • О проекте
  • Добавить компанию
  • Каталоги
  • О проекте
  • Технические средства обеспечения безопасности границы
  • Промышленный потенциал военно (оборонно)-промышленных комплексов госу
  • www.arms-expo.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
