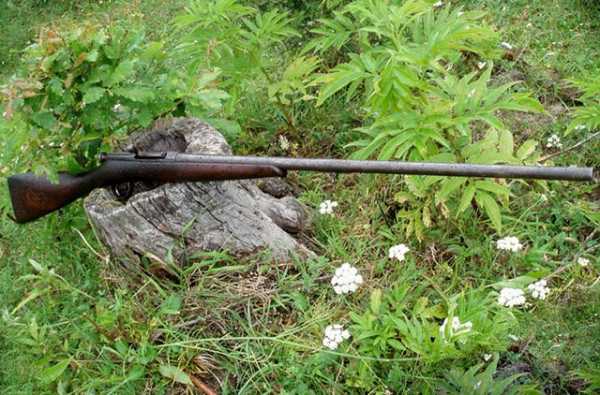

Ружье берданка – Винтовка Бердана (9 фото) . Чёрт побери

Дедовская берданка — На Охоте

Мой дед по материнской линии для меня был кормильцем-наставником. Сколько себя помню, по большей части жил у деда с бабушкой. Жили мы рядом, но в разных поселках, которые расположены друг против друга, через пойму и небольшую речушку. Начальная школа, в которой я учился, располагалась в их поселке. Мой дед был охотником и, как многие, имел берданку 24-го калибра.

Начиная с третьего класса каждый выходной и каникулы в сезон я бывал с дедом на охоте. Первый мой охотничий опыт заключался в установке петель на зайцев. Их, и русака, и беляка, было много. На заячьей тропе мы находили препятствие, где зверек подлезал или прыгал через него. Вот здесь и ставили петлю. Больше одной дед никогда не ставил. Сам зайцев петлями не ловил, с их помощью приучал меня к охоте, правилам хранения оружия и, кроме того, старался принести в голодные послевоенные годы домой кусок мяса. При этом говорил: «Вот кончишь четыре класса, научу стрелять из ружья, и петли чтобы забыл».

По рассказам деда, ружье было куплено на нижегородской ярмарке в 1912 году. На стволе клеймо г.Тулы и двуглавый орел. Ружье было очень хорошее, с ореховой ложей, гравированное, прикладистое; бой берданки славился на весь район и за его пределами.

Кончил я четыре класса – дед сдержал свое слово и стал учить меня, как правильно обращаться с ружьем и стрелять. Учеба проходила «доходчиво», потому что за каждую ошибку с ружьем я получал хороший подзатыльник. Дед всегда говорил, что у ружья есть душа и с ним нужно обращаться, как хорошие родители со своими детьми. Его нужно беречь, содержать в чистоте, разговаривать с ним, никогда на него не кричать, а тем более не ругать матом. Ему нужно давать покой – отпуск, как человеку. У ружья в доме должно быть постоянное почетное место. Ружье – это твой кормилец и ангел-хранитель во время охоты. Не давай свое ружье в руки человеку небрежному, пьянице. В общем, какой привет – такой ответ. Современному молодому, да и не только, охотнику такие высказывания покажутся чушью. Но я хочу привести выдержки из статьи Н.К. Верещагина, опубликованной в журнале «Охота и охотничье хозяйство» (№8/1997). В ней он пишет о своем ружье 20-го калибра «Зауэр и сын». Цитирую. «Оно почему-то берегло мою жизнь, и в критических положениях, когда эта жизнь висела на волоске (три раза!), оно не выстрелило в мою голову, хотя по всем законам физики и психики должно было это сделать. Я тоже берег его как мог: аккуратно и любовно прочищал от окислов после каждой охоты». Это высказывание не какого-нибудь безграмотного набожного старика, а современного заслуженного биолога-охотоведа.

Пройдя теорию, дед приступил к практике. В деревне бани стоят всегда у речки. Если речка от бани на большом расстоянии, разделена камышом или кустами, то рыли колодцы – один на двоих хозяев или каждый себе. Доставали из колодца воду разными способами, то есть барабаном или вереей (журавль). С журавля снималась цепь с бадьей, была здесь и сетка, в которую ставилась стеклянная бутылка, заполненная водой для увеличения веса. Бутылку в сетке раскачивали за противоположный конец вереи. Получалось, как маятник у часов или качели. До этого я видел много раз, как взрослые мужики соревновались между собой. Конечно, соревнования были по праздникам, и без вина не обходилось. Я должен был за три хода бутылки произвести три выстрела и попасть хотя бы один раз в цель. Не все сразу получалось, да и с боеприпасами было трудно. Если я из трех выстрелов поражал бутылку два раза, то дед очень был доволен и шутил: «Теперь дичи не напасешься – снайпер!»

Не разрешалось стрелять, когда бутылка находилась в крайнем левом или правом положении. Считалось, что цель недвижима. Этот колодец нам, деревенским охотникам, служил, как в городе, стендом и очень помогал. Соблюдались, хотя и примитивные, правила безопасности. Стрельба велась в сторону густой поймы. Этот колодец, а вернее верея, использовался не один десяток лет. Расстояние до летающей бутылки было строго 35 м, заодно проверялись и ружья: если бутылка разбивалась от выстрела, ружье с хорошим боем. Дед еще по отпечаткам на ладони определял – живит ли ружье или нет. Ружье ставилось вертикально, дед ладонью правой руки закрывал дульный выход ствола, а левой нажимал. По отпечатку дульного среза он определял – «держит» или «живит». Так всегда было, есть и, видимо, в дальнейшем будет. Само понятие «живит – не живит» в настоящее время за огромной стеной недоверия, умственной лени и научного высокомерия. И бытует только у энтузиастов-практиков да у старых опытных охотников, которым даден талант от Бога. При таких «экспериментах» всегда возникал серьезный спор. Хозяин ружья утверждал, что ружье хорошее, и обвинял деда в шарлатанстве. Если калибр спорного ружья совпадал с калибром дедовской берданки, он предлагал снарядить вместе шесть патронов, по три на ружье, и стрелять по бутылке. Патроны делились при помощи жеребьевки. Дед при спорах всегда стрелял сам и был уверен, что его ружье разобьет бутылку. Ну а если спорное ружье не разбивало бутылку, то с его хозяина причиталось за боеприпас и поклеп на деда. Тут уже договор дороже денег. Если калибр не совпадал, то, поскольку дед знал в поселке каждое ружье, вызывался хозяин нужного калибра и соревнование продолжалось. На такой спор обычно собирались почти все охотники и те, кто свободен от работы, так как знали, что все в конце концов кончится выпивкой.

Такие споры происходили не только в нашем районе, но и далеко за пределами. Они для нас, деревенских охотников, были очень полезными и показательными. Один и тот же калибр, патроны одинаковой зарядки, а ружья по бою разные. Дед говорил, что самая надежная проверка боя ружья – по вороне. Если после выстрела ворона падала замертво, а пух и перья оставались на ней, ружье «держит», а если ворона оказывалась «раздетой» и трепыхалась, то ружье «живит». Вот на таких «испытательных станциях» деревенский охотник испытывал, испытывает и, видимо, еще долго будет проверять свои охотничьи ружья. Другого нам не дано. А научного доказательства в этом вопросе пока нет, и пробить твердые лбы чиновника от науки нам не удается. Чиновник-теоретик, видимо, довольно много знает, но практически ничего не умеет и фактически все отрицает. От него зависит многое, а он своей теорией вводит в заблуждение молодого охотника, да и не только. Теория – это одно, а вот практика – совсем другое. Я человек пожилой, 70 лет, и стаж охотничий у меня по билету 50 лет. Я стал верить не тому, что слышу, а тому, что вижу.

Много счастливых охот подарила мне эта берданочка. В основном это были годы молодые, когда учился, служил в армии. Я также ее очень берег, содержал всегда в чистоте. Дед был очень доволен. Он из своей берданки стрелял хорошо.

Я более-менее сносно. Из нее нужно было только попасть. А она свое назначение выполняла на «хорошо». Дед учил: быстро определяй расстояние до дичи, на запредельные дистанции не стреляй. Подходи или подпускай поближе, не торопись, хорошо прицелься, плавно нажимай на спусковой крючок.

Мне его наставления очень пригодились в армии. Основная охота у крестьян проходила осенью, после уборки урожая и посева озимых, потом наступал зимний период, до февраля. Весной после охоты на тетеревов и шнепа (как у нас говорили), на которого редкий крестьянин охотился, дед давал ружью отдых.

Бани в деревнях топятся каждую субботу. Когда я учился в школе, а потом до армии, я всегда мылся с дедом. Он очень любил париться, и я его парил, за что он мне был благодарен. Веники мы с ним заготовляли сами, и он вязал их пополам из березовых и дубовых веток. Перед паркой веник готовят, его держат определенное время в кипятке, в деревянном ушате. И вот в одну из суббот после охоты мы пошли в баню, и дед взял с собой свое ружье. Сперва дед сам помылся, я его попарил, как всегда. Потом он принес из предбанника ружье, налил в деревянный ушат горячей воды и почистил. Поддав жару, расстелив на полок чистую плотную ткань, положив ружье, стал его парить, читая какую-то молитву. Придя домой после бани, он снова чистил, сушил ружье.

Печки крестьяне топят каждый день, пекут хлеб, варят щи. Расстелив на печи чистый рушник, он положил ружье и, завернув его в рушник, не снимал с печи не менее трех суток. Потом снова протер и повесил над кроватью. Такую процедуру он проделывал с ружьем каждый год, каждую весну и мне наказывал не менять традиций. Конечно, при современной науке это покажется молодому охотнику шарлатанством, а у пожилого вызовет улыбку.

Но вот еще пример. Он мог выбрать в сельмаге из толстой связки крестьянскую косу. После сенокоса, разобрав косу, проделывал с ней такую же процедуру. Но на следующий год, в сезон сенокоса, косил легко и быстро, словно шутя. А вот сосед, купивший себе косу из той же связки, например, сильно уставал, несколько раз пересаживал косу, работа шла очень медленно и отнимала много сил. Большинство крестьян, проведя сенокосную кампанию, не почистив и не помыв, даже не разобрав косу, вешают ее где-нибудь в сарае до следующего сенокоса. Дед говорил, что это плохо, нужно разобрать, почистить-помыть и, завернув в тряпку, положить в сухое место для отдыха.

В конце пятидесятых годов я ушел служить в армию. Дед резко сдал здоровьем, бросил охоту. Ружье его племянники из-за того, что не стало гильз 24-го калибра (да и мода пошла на переломки), променяли на курковую одностволку 20-го калибра. Ружье было обменено без ведома деда, а когда он узнал, разругался со своими племянниками. Для него это была трагедия. Я писал деду, что отслужу, приду домой и обязательно постараюсь найти и вернуть ружье. Но мои надежды не оправдались: хозяин ружья, которого я нашел без труда, сказал, что он также обменял берданку на курковую двустволку 16-го калибра и ружье ушло в другой район. Я даже пытался искать берданку в год регистрации – 1976-й. Через областное общество, через районные, но ни в одном обществе ружья с номером нашей берданки не оказалось. Про берданку деда знали почти все охотники нашего района. Очень был хороший бой. Дед говорил, что такие ружья встречаются редко. Он рассказывал, что, когда он сам был помоложе, поступало много предложений продать, поменять. Но он очень дорожил своим ружьем, которое было первым и последним в его жизни. Дед на эту тему разговор не вел. Мне почему-то кажется, что тот нелепый случай с ружьем даже сократил его жизнь. До сих пор с теми родными, которые участвовали в этой «трагической» сделке, у меня натянутые отношения. Настоящий охотник меня поймет. Но живет до сих пор в памяти любимое ружье любимого деда.

Охотник

naoxote.com

Бердан 2 — Wikihunt

Винтовка однозарядная, затвор скользящий. Выступы боевой личинки входят в пазы только на одну восьмую оборота, что иногда приводило к самопроизвольному открыванию затвора и ранению стрелка. Первоначально винтовки

Бердан-2 изготовлялись в Англии, на заводе в Бирмингеме, а затем их массовое производство было налажено на русских оружейных заводах.

Устройство

Ствол

Канал ствола состоит из патронника и нарезной части, имеющей 6 нарезов глубиною 0,254 см; нарезы втрое шире полей и имеют длину хода 50 калибров, т. е. 21 дм., так что на длине ствола делают 1,5 оборота.

Ствольная коробка

Ствольная коробка навинчена на казенную часть ствола. В ее верхней стенке имеется патронное окно, суживающееся к заднему обрезу коробки, образуя продольную щель, в которой движутся гребни скользящего затвора и замочной трубки, навинченной на головку ударника. Правая стенка коробки имеет вырез, задняя грань которого служит упором—плечом отдачи для основания рукоятки завернутого вправо затвора при выстреле. Задняя стенка коробки имеет хвост с отверстием, сквозь которое проходит хвостовой винт, скрепляющий коробку с ложей; для опоры коробки на ложу имеется выступ; вдоль задней части коробки прорезана щель для помещения частей спускового механизма.

Затвор

Затвор представляет собою цилиндрическую трубку, имеющую на верхней стенке гребень с рукоятью; в гребне помещен выбрасыватель, состоящий из цилиндрического стебля с зацепом, захватывающим за гильзу, и спиральной пружинки, нажимающей выбрасыватель вперед; сверху на особый скос выбрасывателя нажимает винт, ограничивающий его поднятие во время вытягивания гильзы. По оси затвора разделан цилиндрический канал, в котором помещаются ударник и его пружина, упирающаяся задним концом в уступ канала затвора, а передним в выступ па переднем конце ударника. В передний конец затвора вставлена боевая личинка, прикрепленная к нему винтом; личинка имеет центральный канал, сквозь который проходит при выстреле передний конец боек ударника, производящий удар в капсюль патрона; на заднем конце личинки имеется выемка, в которую может плотно входить призматическое утолщение ударника, помещенного в затворе; передняя расширенная часть личинки—головка—служит дну патрона упором при выстреле.

Ударный механизм

Ударный механизм состоит из замочной трубки, ударника и боевой пружины, о которых уже сказано выше. Замочная трубка имеет по оси цилиндрический канал, в который входит задняя часть стебля затвора, на конце ее имеются пуговка для оттягивания; трубки рукою и навинтованный канал, в который ввинчивается ударник; на нижней стенке замочная трубка имеет предохранительный и боевой взводы, а на верхнем—гребень, который находится в продольной щели ствольной коробки, так что замочная трубка и ударник могут иметь только продольное движение взад и вперед, не имея возможности поворачиваться при вращении затвора; в верхнюю стенку замочной трубки ввинчен винт, проходящий сквозь ударник и тем препятствующий последнему вывинчиваться из замочной трубки; в ту же стенку трубки ввинчен другой предохранительный винт, конец которого углублен в паз, имеющийся на верхней поверхности затвора; винт этот назначен для предупреждения потери замочной трубки в случае поломки ударника.

В нижней стенке трубки имеется сквозная щель, в которой помещена замочная защелка, вращающаяся на шпильке, укрепленной в стенках щели; назначение защелки—устранять возможность открывания, т. е. поворота затвора, когда замочная трубка установлена па предохранительный взвод; в этом положении трубки гребень защелки входит в продольную щель, разделанную на нижней поверхности затвора, и последний не может быть повернут, пока замочная трубка не будет оттянута на боевой взвод, т.е. когда замочная защелка выйдет из желобка затвора.

При спущенном ударнике задний конец защелки опускается в углубление, сделанное несколько впереди в нижней стенке ствольной коробки, и выходит из желобка затвора, причем последний получает возможность свободно вращаться. Для того же, чтобы защелка не препятствовала затвору двигаться назад, на нижней поверхности послед него имеется другой желобок, параллельный первому, который и входит в защелку. Очертание предохранительного взвода таково, что давлением на собачку спуска ударник с этого взвода не может быть спущен.

Спусковой механизм

Спусковой механизм состоит из

• спускового крючка, вращающегося на шпильках

• спуска с шепталом

• отражателя, вращающегося на одной шпильке со спуском

• пластинчатой пружины, прикрепленной винтом к ствольной коробке.

Спусковой крючок имеет два колена—короткое плечо прижимается снизу к корольку шеп¬тала посредством пружины, а длинное проходит сквозь спусковую личинку, образуя крючок для пальца стрелка. Шептало служит для заскакивания во взводы. Отражатель имеет два зубца: зубец передний отражается извлекаемая выбрасывателем гильза; задний же конец отражателя нажимается вверх пружиною, вследствие чего при отодвигании затвора задний зубец заскакивает в выемку, имеющуюся на нижней поверхности переднего конца затвора, чем и ограничивается движение последнего.

Прицел

Прицел с откидной рамкой состоит из

• прицельной колодки, припаянной к стволу, со ступеньками, имеющими нанесенные сбоку деления для стрельбы от 200 до 500 шагов через каждые 100 шагов

• прицельной рамки, вращающейся на оси, проходящей через ушки прицельной колодки с делениями для стрельбы от 600 до 1500 шагов пехотной винтовки от 600 до 1400 драгунской и казачьей, с длинными черточками, при которых обозначены цифры сотен шаговый короткими — без цифр для стрельбы с установкой на 50 шагов; рамка на верхней своей части имеет возвышение с прорезью для стрельбы

• хомутика, передвигающегося по рамке и удерживаемого трением; хомутик имеет прорезь для стрельбы с приподнятой рамкой — при установке хомутика на указанные выше деления самой рамки от 600 до 1500; стрельба от 200 до 500 шагов производится при откинутой вниз рамке при установке хомутика на ступеньки прицельной колодки и при прицеливании через прорезь прицельной рамки

• пластинчатой пружины, укрепленной винтом к прицельной колодке и удерживающей прицельную рамку в поднятом или откинутом ее положении при надавливании пружины на пятку рамки.

Прицел карабина имеет установку на ступеньках при¬цельной коробки для стрельбы на 300, 400 и 500 шагов и черту на прицельной рамке для стрельбы на 600 шагов.

После русско-турецкой войны 1877—1878 гг. решено было приспособить прицел 4,2-линейной пехотной винтовки для стрельбы на расстояния до 2250 шагов. Для этого и нем были введены следующие изменения

• хомутик удлинен и в выдающемся вправо конце его расположена прорезь для прицеливания через боковую мушку, укрепленную на правой стороне переднего кольца
• на задней стороне рамки нанесены длинные черточки от 1600 до 2 200 шагов и короткие для промежуточных дистанций от 1550 до 2250. Так как вершина боковой мушки была расположена на 2,5 дм. ниже оси ствола и так как длина прицельной линии была при этом уменьшена, то при одном и том же поднимании прорези углы прицеливания на боковую мушку получались почти в 1,6 раза больше, чем при серединной мушке; это обстоятельство позволяло, не увеличивая высоты прорези над осью ствола, вести стрельбу на дальние дистанции, упирая приклад в плечо.

Ложа обыкновенная, изготовлявшаяся из березы и имевшая цевье, шейку и приклад.

Штык—4-гранный; штыки пехотной и драгунской винтовок незначительно отличались между собою только размерами; казачья винтовка и карабин штыка не имели.

Прибор пехотной винтовки состоял из двух раздвижных колец с ушками; двух шпилек, загнанных наглухо в ложу для удержания колец; двух антабок на верхнем кольце и спусковой скобе; наконечника на ложу; спусковой личинки, придававшей большую прочность ложе внизу коробки; спусковой скобы, хвостового винта и затылка с шурупами. Прибор драгунской винтовки и карабина отличался от пехотной лишь следующим

• кольца были глухие с колечными пружинами для удержания их
• прорезями в ложе
• щелевыми личинками вместо антабок для продевания погонного ремня. Прибор казачьей винтовки отличался от прибора драгунской отсутствием спусковой скобы вместо спускового крючка у казачьей винтовки была спусковая пуговка и наличием трех глухих колец вместо двух, причем два нижних кольца удерживались только трением, а верхнее колечной пружиной.

Заряжение

Заряжается винтовка в три приема

• повернуть затвор влево и отодвинуть его
• вложить патрон в патронное окно
• продвинуть затвор вперед и, дослав патрон в патронник, повернуть рукоятку направо.

Если заряжание производится после произведенного перед тем выстрела, то одновременно с поворотом затвора влево и с движением его назад гильза выбрасывается из коробки.

Технические характеристики

Винтовка	Масса винтовки, кг		Длина, см		Начальная скорость пули, м/с
	без штыка	со штыком	ствола	винтовки
Пехотная	4,43	4,89	83,26	185,4*	437
Драгунская	3,58	3,94	72,0	172,7*	386
Казачья	3,38		71,8	121,9	386
Карабин	2,8		47,52	96,5	362

* со штыком

Использование для охоты

В 1891 г. винтовка Бердан-2 снимается с вооружения русской армии, и правительство пускает ее в свободную продажу населению по цене 3 рубля за штуку.

Как охотничье оружие винтовка Бердана попадает к охотникам в основном с конца 90-х гг. прошлого века, когда началось перевооружение русской армии новыми винтовками системы Мосина. В промысловых районах Сибири, Дальнего Востока и Крайнего Севера почти каждый охотник обзавелся такой винтовкой, кое-где они сохранились до наших дней. В таежных районах, где мало открытых мест и стрельба ведется накоротке, стволы укорачивали. В горах длина стволов сохранялась, так как стрельбу можно было вести на дальние расстояния.

Для охоты использовались все модификации винтовок Бердана, а именно: пехотная, кавалерийская, драгунская, казачья.

Основные отличия этих модификаций друг от друга заключались в длине ствола, весе, внешнем виде ложи и спускового крючка. Патроны по форме и размерам были совершенно одинаковыми, но для кавалерийской, драгунской и казачьей винтовок они снаряжались с меньшим зарядом пороха, поэтому начальная скорость пули была ниже: у кавалерийского образца — всего 357 м/с.

С 1885 г. оружейным заводам было разрешено принимать заказы на нарезное охотничье оружие, но с тем условием, чтобы нарезные стволы не были годны для стрельбы боевыми патронами. В связи с этим было выпущено некоторое количество охотничьих винтовок на базе Бердан-2 калибров 32, 38, 40 и 44 (8,13; 9,65; 10,16; 11,18 мм).

Винтовки Бердана хорошо зарекомендовали себя на всех видах зверовых охот в различных климатических и рельефных условиях. Простотой ухода, надежностью механизмов и хорошим боем ружье Бердана, которое охотники стали называть берданою, или чаще берданкой, завоевало большую популярность в России.

После 1915 года в связи с первой мировой войной изготовление охотничьих ружей прекратилось. Возобновлено оно было уже при Советской власти. В 1920 — 1930 гг. было выпущено некоторое количество гладкоствольных берданок. В 30-е годы под патрон Бердана была выпущена небольшая партия винтовок, являющихся копией мосинской драгунской трехлинейки, но с магазином на три патрона.

На базе винтовки Бердан-2 выпускались также нарезные карабины под патроны Смит-Вессона и Винчестера 44 калибра (11,18 мм). Длина стволов такого карабина была 66,04 см, вес — около 3,3 кг. Под патрон Бердана штучно изготавливались и двуствольные штуцера.

Охотничьи карабины системы Бердана-2

Бердана-2 (модель Бутурлина)

Охотничий карабин Бутурлина переделан из военной винтовки Бердан-2 образца 1870 г.; он имеет укороченный ствол длиной 61 см (24 дюйма), прицел с одним постоянным и двумя подъемными щитками, мушку рельсового сечения, облегченный спуск, уменьшенную толщину шейки ложи и уменьшенный общий вес — около 3,2 кг.

Бердана-2 (модель Маркевича)

Разработан в 1911 году. В основу взят карабин Бутурлина со стволом в 60 см. Произведены следующие основные изменения и усовершенствования: на курке укреплен кольцевой прицел типа Лаймана с подъемом на несколько дистанций; затвор предохранен от случайных открываний при выстреле посредством специального приспособления; ложа с шейкой пистолетной формы ореховая, с подщечником, с коротким цевьем и с хранилищем в прикладе для мелкой принадлежности; уменьшен вес карабина, потому что нет длинного цевья, колец, наконечника и шомпола.

Бердана-2 (модель Тульского Оружейного Завода)

Карабин выпущен Тульским оружейным заводом около 1927 года. Затвор, ствольная, магазинная коробки и весь механизм — от винтовки Мосина, ствол — от винтовки Бердана. Патрон Бердана. Боевая личинка не имеет венчика; магазинная коробка уширена. Винтовка заряжается четырьмя патронами. Ложа — от винтовки Мосина образца 1891-1910 гг., с щелями для ремня, толстыми пехотными кольцами и шомполом, но без ствольной накладки. Прицел бердановский, мушка казенного образца. Карабин длинный и тяжелый, весит 4 кг. Запирающий механизм очень прочный.

ТОЗ до 1914 года выпускал охотничий карабин калибра 7,65 мм под патрон 32-40 Винчестер и охотничью винтовку калибра 6,5 мм под бутылочный патрон 6,5×40 Утендорфера.

• Карабин имел стальной круглый ствол. Прицел малый ступенчатый, подъемный, мушка — военного образца, как на винтовке Мосина. Затвор Бердана прежнего казенного образца с измененной лишь боевой личинкой, никелированный. Ложа из орехового дерева, шейка пистолетной формы, цевье короткое. Ствол соединен с ложей хвостовым винтом и задвижкой, проходящей сквозь цевье ложи. Части хорошо отделаны и аккуратно пригнаны. На ствольной коробке, затворе и спусковой скобе имелась дробная гравировка. Стальные части оксидированы. Ложа с боковыми щечками против ствольной коробки и с хорошо законченным цевьем. Вместо антабок для ремня поставлены кольца. Карабин имеет кучный бой, весит 32 кг.

Для карабина имелось большое разнообразие патронов: были с дымным порохом, с бездымным и со свинцовой пулей, или с бездымным порохом и пулей в полуоболочке, или же — с уменьшенным зарядом и короткой пулей. Карабин имел хорошую настильность и кучность боя.

• Винтовка имела круглый ствол длиной 666 мм. Прицел и мушка такие же, как на карабине. Затвор скользящий измененной системы Мосина, рукоятка опущена вниз и облицована рогом. Ложа ореховая, шейка пистолетной формы, цевье короткое. Вес 2,5 кг. Патрон 6,5×40 мм центрального боя с зарядом 0,8 г бездымного пороха Т и с пуля в полуоболочке. Кучность боя: на 100 шагов пули не выходят из круга диаметром 9 см. Из винтовки можно было стрелять и свинцовой пулей. К винтовке прилагался прибор для снаряжения патронов.

Берадана-2 (модель Ижевского завода)

В Ижевске охотничьи винтовки Бердана делали частные оружейные фабрики Петрова, Евдокимова и многие кустари-одиночки. Ствол делали для специальных патронов бутылочной формы, калибров 320, 380 и 440. Гильзы были переделаны из бердановских гильз путем укорочения и переобжатия последних. Винтовки были предназначены для дымного пороха и свинцовых пуль. Стволы 440-го калибра были переделаны из прежних военных винтовок, также использованы ствольные коробки и механизмы от винтовок Бердана военного образца. Калибры 320 и 380 требовали новых стволов. Винтовки эти, в общем, были сделаны хуже винтовок казенных заводов, хотя стоили немного дешевле.

www.wikihunt.ru

Винтовки Бердана — Wikihunt

Винтовки Бердана и карабины, переделанные из военных винтовок

В конце XIX начале XX века во всем мире производилось огромное количество военных винтовок. Их них на охотничий рынок поступали как партии бракованного оружия при производстве новых винтовок, так и старого оружия, износившегося на службе в мирное или военное время. Но самое большое количество поступало после перевооружения того или иного государства новым образцом винтовки.

В России до 1914 года и после 1917 года в качестве охотничьего оружия получили распространение как военные винтовки, так и их охотничьи переделки в основном из винтовок Бердана и Крынка, а также Карле, Снайдера, Пибоди-Мартини, Ремингтона. Особенно большой запас армейского оружия стране накопился после Гражданской войны. Переделкой военных винтовок в охотничьи занимались преимущественно Тульский и Ижевский заводы.

Сущность переделок сводилась к тому, что укорачивали ствол, ставили новые мушку и прицел, облегчали спуск, истончали и облегчали ложу, укорачивали цевье и удаляли шомпол. Получалась укороченная и облегченная винтовка, вернее — охотничий карабин. При более тщательной и дорогой переделке получались изящные, не тяжелые, хорошо сбалансированные и удачно приспособленные для меткой стрельбы охотничьи карабины. Особенно хорошие охотничьи карабины получались из винтовок Бердана и Пибоди-Мартини.

Кроме нарезных, Тульский, Ижевский и Сестрорецкий оружейные заводы выпускали (с 1891 г.) гладкоствольные одноствольные, так называемые переделочные ружья 12, 16, 20, 24, 28-го и 32-го калибров.

Винтовки Бердана и охотничьи карабины

В России существовали следующие типы оружия, связанные с фамилией Бердана:

• боевая винтовка Бердан-1 с откидывающимся затвором

• боевая винтовка Бердан-2 с продольно-скользящим затвором

• охотничьи шиповки и карабины разных калибров, переделанные из боевой винтовки Бердан-2

• охотничьи гладкоствольные ружья разных калибров, переделанные из боевой винтовки Бердан-2

• двуствольные штуцеры под патрон винтовки Бердан-2. Переделанные для охоты винтовки Бердана подробно описаны в книге С. А. Бутурлина (1912-1913) Стрельба пулей, где указаны их баллистические свойства, оптимальные способы переделки и изготовление наиболее пригодных для охоты пуль и патронов.

Патроны к винтовке Бердана

Характеристика патрона

Характеристика патрона винтовок Бердана обоих образцов такова: калибр 10,67 мм; вес патрона 39,24 г; вес пули 24,0 г; вес заряда для патронов к пехотным винтовкам 5,07 г; для драгунской и казачьей винтовок, как и для кавалерийского карабина,—заряд принят в 4,26 г, причем сверх заряда помещались два просальника вместо одного. Порох ружейный, дымный; начальная скорость пули 437 м/с. Стандартный заводской патрон к четырехлинейной (4,2) русской армейской винтовке Бердан-2 образца 1870 г. имел обозначение 10,67х56Р. Гильза бердановского патрона латунная, пуля свинцовая, порох дымный.

Патрон, принятый для 4,2-линейных винтовок — пехотной, драгунской и казачьей и кавалерийского карабина, а также и для винтовки Бердана № 1 обр. 1868 г., состоит из следующих частей: цельно тянутой металлической гильзы, снабженной внутренней чашкой и ударным капсюлем, пороха, просальника и пули, обвернутой бумажкою. Патроны для всех этих образцов оружия были одинаковые и отличались только зарядом пороха.

Просальник из сплава сала с воском служил для устранения прорыва пороховых газов между пулей и стенками канала ствола при движении пули по стволу, а также для смазывания канала, для размягчения порохового нагара и более легкой очистки от него ствола. Пуля штампованная или отлитая из свинца весом 24,0 г имела в передней части закругление, а на дне — выемку для помещения концов промасленной бумажной обвертки. Обвертывание нижней части пули бумагою производилось для устранения свинцевания нарезов ствола. Пуля была принята сплошная так называемой сжимательной по длине системы, при выстреле — при начале вдавливания пули в нарезы она осаживалась, сдавливалась по длине, расширяясь в строны и тем заполняя нарезы. Для отличия кавалерийских патронов с уменьшенным зарядом от пехотных, пули в патронах к драгунской и казачьей винтовкам и к кавалерийским карабинам обвертывались розовой бумагой, у полнозарядных патронов бумага была белая.

Наибольшая дальность полета пули Составляла около 3,5 км, дальность прямого выстрела при стрельбе из пехотной винтовки по пехоте — около 390 м, по кавалерии — около 500 м. Пули пехотных винтовок пробивали:

• щиты из одно дюймовых досок, поставленных один за другим на расстоянии дюйма: с 200 шагов — от 7 до 9 щитов, с 800 шагов — от 4 до 7,5 щитов
• щиты из трех железных листов, каждый в 2,54 см толщины, поставленные плотно один за другим на дистанции от 100 до 200 шагов.

Кучность боя винтовки Бердан-2 при стрельбе на дистанцию 100 м равнялась примерно 18 см то есть пули укладывались в круг диаметром около 18 см.

Останавливающее действие пуль Бердана достаточно для охоты на лося, медведя и зубра. В Америке Бердан-2 под именем Русская винтовка использовалась при отстреле бизонов и из-за надежности, безотказности и низкой цены пользовалась спросом.

Охотники-промысловики обзаводились пулелейками и многократно использовали стреляные гильзы. Отстрел глухарей велся уменьшенным зарядом.

Охотники Сибири Сибирские из-за прекращения производства патронов к этой системе и прогоранием гильз после 10—12 перезаряжаний, поставили на стволы берданок ствольные коробки трехлинеек чаще дробовых фроловок и переделали патронники под укороченный патрон (Г.Котельникова, ПиО, № 1, 1994).

Исходным материалом для изготовления самодельных патронов того же калибра (10,67 мм) служат гильзы трехлинеек. Гильзы разрезаются на три части

• нижняя служит гильзой, а средняя, после срезания дульца, заливается свинцом, и получается полуоболочечная пуля.

Самодельный патрон с укороченной гильзой и с полуоболочечной цилиндрической пулей заряжался винтовочным порохом именно винтовочным, но никак не Соколом; порох Сокол разорвет ствол. Но чаще всего использовалась только нижняя часть гильзы, которая снаряжалась дымным порохом и круглой свинцовой пулей.

В нижнем торце цилиндрической пули имеется коническое углубление, получаемое при литье. При выстреле тонкие стенки нижней части пули расширяются, что обеспечивает надежное вхождение в нарезы и улучшает обтюрацию. Кроме того, пуля за счет пустоты в донце становится легче и приобретает повышенную начальную скорость и более настильную траекторию.

В нижней части пуля имеет поясок меньшего диаметра, что облегчает вставление пули в гильзу и ее надежное закрепление. Такой поясок получают вставкой в нижнюю часть пулелейки колечка шириной 2 мм, отрезаемого все от той же трехлинейной гильзы.

Самодельные пули при удовлетворительной сохранности стволов обеспечивают надежное поражение зверя на 200-250 м.

www.wikihunt.ru

Ружье конструкции Бердана

Ружье конструкции Бердана, а в народе винтовка конструкции Бердана выпускалось в 1891 — 1914 гг. и 1917—1941 гг. Одноствольное охотничье ружье конструкции Бердана характеризуется следующими основными данными:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Калибр	16, 20, 24, 28, 32
Длина патронников, мм	70
Длина ствола, мм	725
Длина ружья, мм	1235
Диаметр бойков, мм	2
Длина прицельной линии, мм	725

Ствол ружья неподвижный, жестко соединенный со ствольной ко­робкой. Ствольная коробка имеет сквозной канал для помещения затвора, окно для заряжания ружья и экстрагирования стреляной гильзы, окно для спускового механизма. Затвор ружья скользящий, с поворотом рукоятки при запирании ствола. Рукоятка затвора поворачивается на 40—45 град. Ударный ме­ханизм ударникового типа состоит из ударника и боевой пружины. Выбрасыватель пластинчатый, пружинящий, располагается вверху. Ширина зацепа выбрасывателя 5,0 мм. Боек ударника диаметром 2,0 мм располагается в центре боевой личинки. Конец его — полусферической формы. Отражатель располагается внизу ствольной коробки и имеет выступ шириной 6,0 мм. Для отражательного выступа боевая личинка затвора имеет паз. Спусковой механизм без предупреждения помещается в ствольной коробке. Прицельные приспособления состоят из треугольной мушки и сек­торного, ступенчатого прицела или целика с прорезью. Ложа деревянная прямая, Внешними отличительными признаками ружья являются особое расположение антабок, одна из которых закреп­лена на стволе, а вторая — на спусковой скобе; наличие желобов (выре­зов) на пуговке рукоятки затвора; короткая рукоятка затвора, повора­чивающаяся при запирании ствола на 40—45 град, вправо. Считается, что винтовка была разработана американским полковником Хайремом Берданом (англ. Hiram Berdan) и усовершенствована русскими полковником А. П. Горловым и поручиком К. И. Гуниусом. Винтовка первоначальной модели имела откидной затвор. Принята на вооружение русской армии в 1868 году. Этой винтовкой были вооружены только некоторые стрелковые части. Исходя из опыта русско-турецкой войны 1877—1878 годов, в которой русские войска были вооружены однозарядными винтовками Бердана, а турецкие — многозарядными винтовками Винчестера, Главное Артиллерийское управление в 1882 году поставило задачу на разработку многозарядной, магазинного типа винтовки. Берданка состояла на вооружении до перевооружения русской армии магазинной винтовкой Мосина. Из-за серьезной нехватки винтовок в течение Первой мировой войны русские военные должны были повторно ввести винтовки и карабины Бердана на вооружение. К началу Первой мировой войны на русскую армию в 4 900 000 солдат в войсках и запасах приходилось 4 652 419 винтовок и карабинов, включая запасы на пополнение потерь и 363 019 старых «берданок». Любопытно, что явно вынужденное использование Россией винтовок Бердана, стрелявших безоболочечными пулями, вызвало со стороны Германии обвинения в нарушении Гаагских конвенций, запрещавших легко деформирующиеся пули; при этом сами немцы в то же самое время использовали запрещённые той же самой конвенцией экспансивные пули. Также в течение советско-финской войны 1939−1940 г. финская армия (которая все еще имела складированные Берданки) из-за нехватки винтовок выдавала эти винтовки их войскам (главным образом учебным центрам и другим тыловым частям) и иногда финны использовали их также в районе боевых действий. Однако фактическое боевое использование их в советско-финской войне было чрезвычайно редким. Кроме того, в начальный период Великой Отечественной войны, ввиду потерь приграничных складов вооружения, в РККА винтовка Бердана № 2 также применялась. После снятия с вооружения винтовка также нередко использовалась как охотничье оружие, часто — в переделанном в гладкоствольный вариант виде.
