Ручной противотанковый гранатомет советского (российского) производства

Ручной противотанковый гранатомет советского (российского) производства. Изначально был предназначен для поражения танков и другой бронетехники, защищенной гомогенной стальной броней и не имеющей средств динамической защиты, впоследствии благодаря применению усовершенствованных боеприпасов, получил возможность преодолевать ДЗ и поражать живую силу противника. Дешевизна и эффективность РПГ-7 обеспечили ему применение в локальных конфликтах по всему миру, гранатомет состоит на вооружении более чем 50 государств.

Разработка нового ручного противотанкового гранатомета для советской армии началась в 1958 году. Новый гранатомет, предназначенный для замены состоявшего на вооружении с 1949 года РПГ-2, должен был обладать большей дальностью и точностью стрельбы, а также большей бронепробиваемостью [6].

Разработку гранатомета РПГ-7 осуществляло ГСКБ-47, ныне федеральное государственное унитарное предприятие «ГНПП Базальт», один из основных разработчик реактивного оружия и боеприпасов в СССР [6].

Основным отличием конструкции РПГ-7 от предшественника стало наличие расширительной камеры на трубе ствола гранатомета и раструба в задней части. Эти изменения позволили использовать более мощный метательный заряд и увеличить вес реактивной гранаты [6].

Отдача при стрельбе из РПГ-7 отсутствует. [8] Граната выстреливается из ствола с помощью сгорающего метательного заряда и движется к цели с помощью реактивного двигателя, размещенного в хвостовой части и включающегося на расстоянии 12-20 метров от среза ствола. Некоторые гранаты (например, ОГ-7В) не имеют реактивного двигателя и летят по инерции [6].

Характеристики РПГ-7 [5]

Эффективная дальность стрельбыдо 330 м
Предельная дальность стрельбы500 м
Боевая скорострельность4-6 выст./мин
Длина гранатомета650 мм
Калибр ствола40 мм
Вес гранатомета6,3 кг
Вес гранаты (ПГ-7В) с метательным зарядом2,2 кг
Вес сумки с тремя выстрелами9,3 кг
Начальная скорость гранаты120 м/сек
Максимальная скорость гранаты300 м/сек

Одновременно с РПГ-7В в серию был запущен разборный вариант гранатомета для воздушно-десантных войск РПГ-7Д, аналогичный по характеристикам базовому оружию [7].

Гранатомет может оснащаться оптическим прицелом ПГО-7В [6].

Основным боеприпасом для РПГ-7 стала кумулятивная граната ПГ-7В. Калибр головной части гранаты составляет 85 миллиметров, бронепробиваемость — 260 миллиметров. Граната ПГ-7В предназначена для поражения танков и другой бронетехники, защищенной гомогенной стальной броней и не имеющей средств динамической защиты. Современные основные боевые танки, лобовая проекция которых защищена многослойным бронированием, часто с применением ДЗ, могут поражаться гранатами этого типа в борт и кормовую часть корпуса и башни при условии отсутствия (повреждения) экранирования и динамической защиты этих участков [7].

В 70-х годах для гранатомета РПГ-7 были разработаны усовершенствованные боеприпасы ПГ-7ВМ, ПГ-7ВС, ПГ-7ВС1 и ПГ-7ВЛ, бронепробиваемость которых возросла до 500 миллиметров. В 1985 году на вооружение был принят тандемный боеприпас ПГ-7ВР («Резюме»), способный поражать современные основные боевые танки с экранированием и динамической защитой. В дальнейшем на вооружение были приняты гранаты ТБГ-7В (термобарического действия) и ОГ-7В (осколочная), предназначенные для поражения живой силы противника [6].

Характеристики некоторых боеприпасов для РПГ-7

Тактико-технические характеристики [7]ПГ-7ВПГ-7ВЛПГ-7ВРТБГ-7ВОГ-7В
Год принятия на вооружение19611977198819881999
Калибр БЧ, мм859365 / 10510540
Вес, кг2,22,64,54,52,0
Эффективная дальность, м330330200200350
Бронепробиваемость, мм260500динамическая защита
+ более 600

В начале 90-х годов был разработан усовершенствованный вариант гранатомета РПГ-7 — РПГ-7В1 и РПГ-7Д2 (для ВДВ), отличающийся наличием сошек и усовершенствованным оптическим прицелом ПГО-7В3, позволившим увеличить дальность прицельной стрельбы до 500 метров для гранаты ТБГ-7В и до 700 метров для гранаты ОГ-7В [6].

Дешевизна гранатомета, простота его конструкции и легкость в освоении обеспечили его широкое распространение по всему миру. Гранатомет серийно производился в СССР, ряде стран восточной Европы, Китае (до настоящего времени) и многих других государствах [5].

Гранатомет состоит на вооружении регулярных армий более чем 50 стран мира и в повстанческих и иных иррегулярных формированиях по всей планете. Он активно применяется во всех вооруженных конфликтах, начиная с Вьетнамской войны 1964-75 годов и до настоящего времени. Огнем РПГ-7 была выведена из строя большая часть техники, потерянной американцами и их союзниками в Ираке и Афганистане [4], где этот гранатомет активно использовался бойцами движения «Талибан» [1]. Усовершенствованная версия гранатомета РПГ-27 задействовалась движением «Хизбалла» против бронетранспортеров и танков вооруженных сил Израиля в ходе израильско-ливанского конфликта летом 2006 года [3], [2].

Использованные материалы


[1] Taliban say planned to down British PM’s aircraft.Afghan Islamic Press, 13.06.2010

[2] Nicholas Blanford. Hizbullah’s resilience built on years of homework. — The Christian Science Monitor, 11.08.2006

[3] Nicholas Blanford, Daniel McGrory, Stephen Farrell. Tactics that have kept the Middle East’s most powerful army at bay. — The Times, 10.08.2006

[4] Виктор Мясников. РПГ-7 против «Хаммера». — Независимое военное обозрение, 09.09.2005

[5] Ручной противотанковый гранатомет РПГ-7. — Rustrana.Ru, 23.12.2004

[6] Сергей Монетчиков. ОРУЖИЕ СПЕЦНАЗА: Ручной противотанковый гранатомет РПГ-7. — Bratishka.Ru. — май 2003 года

[7] Стрелковое оружие — гранатометы. — World.Guns.Ru

[8] Гранатомет РПГ-7. — Worldweapon.Ru

Гранатомет РПГ-2 (Россия / СССР)

РПГ-2

В завершающий период Второй мировой войны советские войска столкнулись с массовым применением со стороны немецкой армии нового типа противотанкового оружия — ручных противотанковых гранатомётов. Они оказались эффективным (хотя эффект и был позднее преувеличен) средством борьбы с советскими танками и грозным штурмовым оружием в городских боях, в т. ч. трофейным — в руках советских солдат.

В условиях отсутствия собственного оружия этого типа (в начале войны применялись винтовочная граната ВКГ-40 для гранатомета Дьяконова и шомпольная граната Сердюкова ВПГС-41, в 1944 году разрабатывался также гранатомет ПГ-6, стрелявший ручными гранатами РПГ-6 или 50-мм осколочными минами), трофейные РПГ, захватываемые в больших количествах, стали активно использоваться в советской армии. Таким образом, армия СССР получила возможность всесторонне ознакомиться с этими гранатомётами (а также гранатометами «Базука» и PIAT, ограниченно поступавшими по ленд-лизу), узнать их сильные и слабые стороны и выработать тактику применения. К концу войны встал вопрос о разработке и запуске в производство собственных противотанковых гранатомётов.

В 1944-45 годах в СССР проводились испытания гранатомета РПГ-1. Однако доработать его не удалось, и на вооружение он не был принят.


РПГ-2
в разрезе

При создании нового советского гранатомета за основу был взят немецкий «Панцерфауст».

После некоторых доработок новый гранатомет в 1947 году был принят на вооружение Советской Армии под обозначением РПГ-2, а с 1949 года начал поступать в войска.

В каждом мотострелковом отделении появилось эффективное средство для поражения танков в ближнем бою. Простота устройства и производства выстрела позволили быстро овладеть гранатометом в войсках. Создателям гранатомета С.Г. Коршунову и В.Ф. Кузьмину, после принятия гранатомета на вооружение, была присуждена Государственная премия.

Гранатомет РПГ-2 предназначен для борьбы с танками и самоходно-артиллерийскими установками. Кроме того его можно применять для стрельбы по бронеавтомобилям, бронетранспортерам, бронебашням (бронеколпакам) и амбразурам ДОТов.

По общей схеме гранатометный комплекс РПГ-2 — это динамореактивная многоразовая система с выстрелом активного типа.

В отличие от немецкого Panzerfaust советский РПГ-2 имеет более мощный ствол, обеспечивающий многократную стрельбу, и курковый ударно-спусковой механизм, смонтированный в пистолетной рукоятке управления огнем.

Ненарезной ствол гранатомета изготавливался из стального трубного проката. На казенную часть ствола, для его предохранения от засорения землей при случайном утыкании вгрунт, навинчивался предохранитель. Во избежание ожогов рук при стрельбе, на стволе гранатомета были закреплены деревянные накладки.

Сверху к стволу приварены основания мушки и прицельной планки, а снизу — ушки для крепления ударно-спускового механизма.

Прицельное приспособление открытого типа — в виде откидной мушки и откидной прицельной рамки. Прицельная рамка имеет три окна, нижнее ребро каждого из которых посредине снабжено прорезью. Нижнее окно служит для прицеливания на дистанции до 50 м, среднее — до 100 м, верхнее — до 150 м.

Ударно-спусковой механизм куркового типа и бойковый механизм, собранные на стволе, обеспечивали высокую надежность и удобство производства выстрела.


ПГ-2
граната к РПГ-2

Для стрельбы используется надкалиберная кумулятивная противотанковая граната ПГ-2 калибра 82 мм, способная пробивать до 180 миллиметров брони. Начальная скорость гранаты — 84 м/с.

Граната динамореактивная, то есть выстреливаемая из ствола гранатомета по безоткатной схеме. ПГ-2 состояла из кумулятивной боевой части, донного взрывателя, стабилизатора и порохового заряда. На стабилизаторе были закреплены шесть гибких перьев, свернутых вокруг трубки в походном положении и разворачивающихся после вылета гранаты из ствола при выстреле, что обеспечивало стабилизацию гранаты в полете.

Стартовый пороховой заряд присоединялся к гранате на резьбовом соединении. Он состоял из бумажной гильзы, заполненной дымным ружейным порохом.

Выстрел производится при нажатии на спусковой крючок, причем предварительно необходимо вручную взвести курок, расположенный позади рукоятки управления огнем.

РПГ-2
устройство гранатомета:

A — общий вид; Б — ударный-спусковой механизм; В — бойковый механизм;
1 — мушка; 2 — основание мушки; 3 — антабка; 4 — ствол; 5 — хомутик; 6 — прицельная рамка; 7 — основание прицельной рамки; 8 — накладка; 9 — основание бойка; 10 — курок; 11 — винт; 12 — винт; 13 — щёчка рукоятки; 14 — предохранитель; 15 — крышка; 16 — спусковой крючок; 17 — чека; 18 — пружина; 19 — стопор; 20 — ось спускового крючка; 21 — винт шептала; 22 — шептало; 23 — ось курка; 24 — корпус ударно-спускового механизма; 25 — стержень; 26 — боевая пружина; 27 — фланец; 28 — шайба; 29 — опорная втулка; 30 — стопор; 31 — пружина бойка; 32 — ниппель; 33 — боёк; а — вырез;
б — выступ; в — канал; г — отверстие; д – вырез.

При выстреле образующиеся в канале ствола пороховые газы выбрасывают гранату в направлении цели. В этот момент взводится донный взрыватель. При встрече гранаты с преградой (целью) ударник взрывателя продвигается вперед и накалывает жалом капсюль-детонатор, в результате чего происходит взрыв заряда ВВ. Благодаря наличию в нем сферического углубления, образуется направленная струя раскаленных продуктов взрыва, которая пробивает (прожигает) броню, поражает экипаж, разрушает вооружение и оборудование, воспламеняет горючие материалы.

При выстреле из гранатомета отдача отсутствует, так как пороховые газы свободно истекают наружу через открытую казенную часть.

Относительно небольшие габариты и вес обеспечивают гранатомету хорошую маневренность на поле боя.

Достаточно высокая для такого типа оружия скорострельность обеспечивает повторный обстрел цели в случае промаха и обстрел нескольких одновременно приближающихся целей.

Кумулятивная граната обеспечивает одинаковое поражающее воздействие на любой дальности. Дистанционное взведение взрывателя гранаты гарантирует безопасность обращения с гранатометом.


РПГ-2 в боевом положении
и сумка с дополнительными выстрелами

РПГ-2
используемый вьетнамским бойцом

Штатный расчет гранатомёта — 2 человека, стрелок и подносчик боеприпасов. Стрелок переносит на себе гранатомёт и три гранаты в специальном ранце, подносчик переносит еще три гранаты.

РПГ-2 стал первым широко применяемым советским противотанковым гранатомётом. Помимо советской армии, он импортировался за рубеж странам-союзникам СССР и использовался в различных войнах и конфликтах. В частности, он широко применялся во Вьетнамскую войну против войск США.

Из-за простоты конструкции, РПГ-2 являлся надёжным и недорогим оружием. Помимо СССР, он производился по лицензии в Китае (Type 56) и Северном Вьетнаме (B-40, B-50). Выпускалась его копия и в Египте (PG-7).

Калибр, мм40
Калибр гранаты, мм80
Длина гранатомета, мм950
Длина гранаты без порохового заряда, мм500
Длина гранаты с пороховым зарядом, мм670
Масса гранатомета, кг2,86
Масса гранаты без порохового заряда, кг1,62
Масса гранаты с пороховым зарядом, кг1,84
Начальная скорость гранаты, м/с84
Скорострельность, выстр/мин6
Прицельная дальность стрельбы, м150

К недостаткам гранатомет РПГ-2 относятся следующие элементы:
1. Выстрел из гранатомета сопровождается сильным звуком, а так как ствол находится возле уха стрелка, то сильно оглушает его. Пороховой заряд гранаты состоит из дымного пороха, поэтому при выстреле дымное облако демаскирует стрелка. Из-за свободного истечения пороховых газов сзади стрелка образуется зона, опасная для людей, техники и вооружения. По той же причине нельзя стрелять из гранатомета, находясь в замкнутом пространстве (блиндаже, здании и т.п.).
2. Вследствие малой скорости полета гранаты точность стрельбы сильно зависит от метеоусловий и скорости ветра (особенно бокового). Меткость стрельбы из гранатомета даже в безветренную погоду невелика. Попасть в движущийся танк (БТР, БМП) с расстояния более 100 метров почти невозможно.
3. В случае намокания бумажная гильза порохового заряда разбухает и ее невозможно поместить в ствол гранатомета. Кроме того, небольшая механическая прочность гильзы не позволяет переносить гранаты в снаряженном виде. Отсыревший порох не годится для стрельбы. Большая масса гранат ограничивает носимый боекомплект.

Гранатомёт РПГ-2 использовался в СССР до 1960-х годов, когда ему на смену пришел более совершенный и эффективный гранатомёт РПГ-7.


РПГ-2
при использовании

Почему современные РПГ, в основном, одноразовые | Оружие и техника

Приблизительно с начала 60-х годов прошлого века во всех армиях мира пошла мода на одноразовые противотанковые гранатометы, вместо многоразовых.

Разработки в этом направлении США и СССР начали примерно одновременно. Так в 1963 году на вооружение армии США принимается одноразовый ручной противотанковый гранатомет M72. У нас же в это время создается небезызвестная РПГ-18 «Муха», правда до войск гранатомет добрался только в 1980 году. Вместе с РПГ-18 на вооружение принимается другой одноразовый гранатомет РПГ-22, а в 1985 и РПГ-26.

Одноразовые гранатометы отличались малым весом и габаритами в походном положении. Та же «Муха» весит всего 2,6 кг, когда как РПГ-7 целых 6,3 и это без гранаты.

Они снабжались примитивными прицельными приспособлениями, а сама труба изготавливалась из алюминия или вовсе из пластика.

А теперь о причинах:

Во-первых, это вышеназванные масса и габариты. Одноразовые устройства попросту удобней.

Во-вторых, с одноразовым РПГ легко может обращаться один человек, когда как в большинстве армий многоразовые используются расчетом из двух человек.

Во-третьих, как раз в начале 60-х началось бурное развитие бронетехники, броня постоянно наращивалась и гранатометы очень быстро устаревали. Хорошо еще, если конструкция позволяет создать надкалиберную гранату, как для РПГ-7, что позволяет наращивать мощность оружия. А если такой возможности нет, то все выпущенные многоразовые гранатометы можно отправлять на свалку после прекращения выпуска гранат к ним.

С одноразовыми тут все проще. Как только оружие устаревает, его постепенно начинают заменять более совершенными образцами, а уже выпущенные используются для учебных целей.

Из недостатков стоит отметить разве что дешивизну одноразовых РПГ. Конечно, это и плюс тоже, но надо понимать, что при создании таких гранатометов экономят на всем. Как правило, на одноразовые РПГ устанавливаются самые примитивные прицелы, что резко повышает требования к навыкам бойцов, использующих это оружие.

Ради справедливости надо сказать, что сейчас идет обратная тенденция: вместо одноразовых гранатометов разрабатываются многоразовые мультикалиберные, которые могут использовать выстрелы разных калибров. В случае необходимости для такого РПГ попросту будет создана новая более мощная граната.

Поставьте, пожалуйста, ваш лайк и подпишитесь на канал, чтобы не пропустить еще больше интересного в будущем. Спасибо!

Ручной противотанковый гранатомет РПГ-16 «Гром»

Ручной противотанковый гранатомет РПГ-16: история создания, описание и характеристики

РПГ-16 «Удар» — это советский противотанковый гранатомет, который был разработан специально для Воздушно-десантных войск в конце 60-х годов. Был принят на вооружение в 1970 году.
Внешне это оружие сильно напоминает другой знаменитый советский ручной гранатомет – РПГ-7.

Однако в отличие от последнего, РПГ-16 мог использовать только один тип боеприпаса – кумулятивную калиберную гранату ПГ-16В.

История создания РПГ-16

На протяжении большей части своей истории Советский Союз располагал крупнейшими и сильнейшими в мире воздушно-десантными войсками.

Десантники всегда считались элитой вооруженных сил, в них отбирали лучших, огромное внимание обращали оснащению частей ВДВ.

Для десантников разрабатывали специальное оружие и боевую технику, в конструкции которой учитывалась специфика применения этих частей.

В конце 60-х годов специально для ВДВ СССР началась разработка нового противотанкового гранатомета, она велась коллективом конструкторов под руководством И. Е. Рогозина.

Основным предназначением нового оружия было поражение танков и другой бронетехники противника, а также вражеской живой силы в укрытиях или различных укреплениях.

Гранатомет был принят на вооружение в 1970 году и получил обозначение РПГ-16 «Удар».

Несмотря на сильное внешнее сходство с РПГ-7, конструкции двух этих гранатометов отличались значительно. Хотя, по сути, РПГ-16 был дальнейшим развитием РПГ-7.

Гранатомет изначально разрабатывался с учетом специфики применения десантных войск. Он имел разборной ствол большего калибра, чем у РПГ-7 и калиберную, а не надкалиберную гранату. В походном положении оружие разбиралось на две части и носилось в одном вьюке.

При десантировании гранатометчик прыгал с разобранным РПГ-16 и двумя выстрелами к нему, а второй номер расчета имел еще три дополнительных выстрела к оружию.

Граната ПГ-16В имела мощный двигатель, благодаря чему достигалась большая дальность стрельбы оружия, чем у РПГ-7, и увеличивалась ее точность.

РПГ-16 активно применялся в Афганистане, советские бойцы любили это оружие за его хорошую точность и значительную дальность полета гранаты.

Хотя, надо признать, что применялся РПГ-16 не по назначению: у моджахедов не было бронетехники, поэтому гранатомет использовали для подавления огневых точек противника. В Афганистане РПГ-16 использовали не только десантники, но и части специального назначения.

Позже гранатомет применялся в различных локальных войнах, которые возникли на территории бывшего Советского Союза.

Вообще же, если говорить о боевой эффективности гранатомета РПГ-16, то можно отметить следующее. На момент своего создания это было весьма эффективное оружие, компактное, точное, с отличной дальностью стрельбы.

Дистанция прицельного выстрела по цели с высотой два метра составляла 520 метров. У РПГ-7 этот показатель был куда скромнее – всего 330 метров. Основной и единственной целью для гранатомета являлись танки противника.

Поначалу РПГ-16 не уступал в бронепробиваемости гранатомету РПГ-7 (у обоих видов оружия она составляла 300 мм), но при этом значительно превосходил его по дальности стрельбы и ее точности.

Проблема была в том, защита танков увеличивалась стремительно, а повысить могущество калиберной гранаты РПГ-16 уже было невозможно. Уже в середине 70-х она не устраивала советских военных.

Чтобы повысить бронепробиваемость РПГ-7, можно было просто увеличить размер надкалиберной боевой части гранаты. В 1977 году для этого гранатомета был изготовлен новый боеприпас ПГ-7Л (калибр БЧ 93 мм), который мог пробить 500 мм танковой брони.

В состав ударно-спускового механизма входит индукционный генератор, взводной рычаг, толкатель, предохранитель и спусковой крючок.

Реактивная кумулятивная граната ПГ-16 имеет пьезоэлектрический взрыватель и стартовый пороховой двигатель. По своей конструкции ПГ-16 напоминает гранату ПГ-7, она имеет реактивный двигатель с одним соплом и шесть раскладывающихся перьев стабилизатора, а также два трассера.

РПГ-16 оснащен оптическим прицелом ПГО-16 с кратностью увеличения 2,7. Планка механического прицела имеет шкалу от 200 до 800 метров с шагом 100 метров. При плюсовой температуре прицеливание проводится по мушке. Если она опускается ниже нуля, то мушка откидывается и ориентиром служит выступ на ее основании.

Характеристики РПГ-16

Ниже указаны основные характеристики РПГ-16:

    масса оружия, кг – 10,3;прицельная дальность, м – 800;дальность прямого выстрела, м – 520;практическая скорострельность, выстр./мин – 5-6;расчет, чел. – 2.

Источник: https://chert-poberi.ru/interestnoe/ruchnoy-protivotankovyiy-granatomet-rpg-16-istoriya-sozdaniya-opisanie-i-harakteristiki.html

История создания РПГ-16

На протяжении большей части своей истории Советский Союз располагал крупнейшими и сильнейшими в мире воздушно-десантными войсками. Десантники всегда считались элитой вооруженных сил, в них отбирали лучших, огромное внимание обращали оснащению частей ВДВ. Для десантников разрабатывали специальное оружие и боевую технику, в конструкции которой учитывалась специфика применения этих частей.

В конце 60-х годов специально для ВДВ СССР началась разработка нового противотанкового гранатомета, она велась коллективом конструкторов под руководством И. Е. Рогозина. Основным предназначением нового оружия было поражение танков и другой бронетехники противника, а также вражеской живой силы в укрытиях или различных укреплениях. Гранатомет был принят на вооружение в 1970 году и получил обозначение РПГ-16 «Удар».

Несмотря на сильное внешнее сходство с РПГ-7, конструкции двух этих гранатометов отличались значительно. Хотя, по сути, РПГ-16 был дальнейшим развитием РПГ-7.

Гранатомет изначально разрабатывался с учетом специфики применения десантных войск. Он имел разборной ствол большего калибра, чем у РПГ-7 и калиберную, а не надкалиберную гранату. В походном положении оружие разбиралось на две части и носилось в одном вьюке. При десантировании гранатометчик прыгал с разобранным РПГ-16 и двумя выстрелами к нему, а второй номер расчета имел еще три дополнительных выстрела к оружию. Граната ПГ-16В имела мощный двигатель, благодаря чему достигалась большая дальность стрельбы оружия, чем у РПГ-7, и увеличивалась ее точность.

РПГ-16 активно применялся в Афганистане, советские бойцы любили это оружие за его хорошую точность и значительную дальность полета гранаты. Хотя, надо признать, что применялся РПГ-16 не по назначению: у моджахедов не было бронетехники, поэтому гранатомет использовали для подавления огневых точек противника. В Афганистане РПГ-16 использовали не только десантники, но и части специального назначения. Позже гранатомет применялся в различных локальных войнах, которые возникли на территории бывшего Советского Союза.

Вообще же, если говорить о боевой эффективности гранатомета РПГ-16, то можно отметить следующее. На момент своего создания это было весьма эффективное оружие, компактное, точное, с отличной дальностью стрельбы. Дистанция прицельного выстрела по цели с высотой два метра составляла 520 метров. У РПГ-7 этот показатель был куда скромнее – всего 330 метров. Основной и единственной целью для гранатомета являлись танки противника. Поначалу РПГ-16 не уступал в бронепробиваемости гранатомету РПГ-7 (у обоих видов оружия она составляла 300 мм), но при этом значительно превосходил его по дальности стрельбы и ее точности. Проблема была в том, защита танков увеличивалась стремительно, а повысить могущество калиберной гранаты РПГ-16 уже было невозможно. Уже в середине 70-х она не устраивала советских военных.

Чтобы повысить бронепробиваемость РПГ-7, можно было просто увеличить размер надкалиберной боевой части гранаты. В 1977 году для этого гранатомета был изготовлен новый боеприпас ПГ-7Л (калибр БЧ 93 мм), который мог пробить 500 мм танковой брони.

В состав ударно-спускового механизма входит индукционный генератор, взводной рычаг, толкатель, предохранитель и спусковой крючок.

Реактивная кумулятивная граната ПГ-16 имеет пьезоэлектрический взрыватель и стартовый пороховой двигатель. По своей конструкции ПГ-16 напоминает гранату ПГ-7, она имеет реактивный двигатель с одним соплом и шесть раскладывающихся перьев стабилизатора, а также два трассера.

РПГ-16 оснащен оптическим прицелом ПГО-16 с кратностью увеличения 2,7. Планка механического прицела имеет шкалу от 200 до 800 метров с шагом 100 метров. При плюсовой температуре прицеливание проводится по мушке. Если она опускается ниже нуля, то мушка откидывается и ориентиром служит выступ на ее основании.

Гранатомет РПГ-16 Удар. Фото. ТТХ. Устройство

Гранатомет РПГ-16 «Гром» предназначен для поражения бронированных целей противника, его укреплений и укрытий. Реактивный противотанковый гранатомет РПГ-16 был разработан в конце 1960-х годов специально для вооружения Воздушно-десантных войск СССР.

РПГ-16 «Гром» представляет собой дальнейшее развитие гранатомета РПГ-7.

Основными отличиями от появившегося чуть раньше гранатомета РПГ-7 стали разборный ствол большего калибра и граната с калиберной боевой частью кумулятивного действия, имевшей, за счет более мощного ракетного двигателя, заметно большую эффективную дальность и точность стрельбы. Внешне гранатомет РПГ-16 напоминает РПГ-7, сохраняя некоторые его отличительные внешние особенности: пистолетную рукоятку, пластиковый раструб, оптический прицел

В отличие от РПГ-7 для РПГ-16 был создан только один тип гранаты — кумулятивная активно-реактивная граната ПГ-16В. Гранатомет РПГ-16 представляет собой гладкоствольное однозарядное пусковое устройство безоткатного типа, с открытым сзади стволом.

Для повышения точности стрельбы РПГ-16 штатно комплектовался двуногой складной сошкой и оптическим прицелом ПГО-16 кратности 2.7Х. По устройству прицел аналогичен прицелу ПГО-7 для РПГ-7, однако имеет иную прицельную сетку, рассчитанную под гранату ПГ-16.

Помимо съемного оптического прицела РПГ-16 имеет и складные открытые прицельные приспособления, закрепленные на передней части ствола.

Сам ствол состоит из двух частей — передней и задней, разделяемых для переноски и десантирования с целью уменьшения габаритов оружия.

Стрельба ведется с плеча, поэтому ствол имеет в задней части специальный теплоизолирующий кожух.

В задней части ствола расположено сопло для выброса пороховых газов, в передней — рукоятка управления огнем в сборе с ударно-спусковым механизмом (УСМ), и коротким пластиковым цевьем.

Конструкция

РПГ-16

внешне напоминает РПГ-7, сохраняя некоторые его отличительные внешние особенности: пистолетную рукоятку, пластиковый раструб, оптический прицел. Ключевым отличием является больший калибр (58,3 мм) и использование калиберной гранаты. Для удобства десантирования предусмотрена возможность разборки гранатомёта на две части, с последующей укладкой их и выстрелов гранатомёта в специальные чехлы и сумки.

В качестве прицельных приспособлений используется съёмный оптический прицел ПГО-16 с увеличением 2,7х или встроенный механический прицел. Для повышения точности и удобства ведения огня имеются съёмные сошки[2]. Прицельная дальность стрельбы — 800 метров.

Огонь из РПГ-16

ведётся противотанковой гранатой
ПГ-16
(индекс ГРАУ —
7П7
) кумулятивного действия. Использование калиберной гранаты с высокой начальной и маршевой скоростью значительно повысило кучность стрельбы. Дальность прямого выстрела по цели высотой 2 метра составляет 520 метров (у РПГ-7 — 330 метров)[1]. На практике эффективная дальность была ещё выше, так как танки основного вероятного противника — США, имели высоту около 3 метров. Граната ПГ-16 пробивает броню толщиной 300 мм[1].

Однако главное достоинство РПГ-16 — использование калиберной гранаты, благодаря которому была достигнута такая кучность, стало впоследствии недостатком. Когда РПГ-16 принимался на вооружение, он не уступал РПГ-7 в бронепробиваемости (принятая в 1969 году граната ПГ-7М для гранатомёта РПГ-7 имела такую же бронепробиваемость — 300 мм) и значительно превосходил в дальности и кучности. Но время шло. Бронепробиваемость в 300 мм перестала удовлетворять военных. И если для РПГ-7 можно было увеличить этот показатель просто увеличивая калибр головной части гранаты, то для РПГ-16, использующего калиберную гранату, это было невозможно. Уже в 1972 для РПГ-7 появилась граната ПГ-7С c 72-мм головной частью, пробивающая 400-мм броню; в 1977 появилась граната ПГ-7Л с 93-мм головной частью, пробивающая 500-мм броню[1]. А у РПГ-16 бронепробиваемость так и осталась на уровне 300 мм. Всё это привело к тому, что в 1980-х годах на вооружение ВДВ снова начали поступать старые РПГ-7Д. РПГ-16 был очень популярен в войсках во время войны в Афганистане, где благодаря хорошей кучности и большой дальности стрельбы он проявил себя с самой лучшей стороны. Однако в Афганистане он применялся не против танков, тем более самых современных, а против укреплённых огневых точек душманов.

Ручной противотанковый гранатомет 6Г9 РПГ-16 Удар (Россия)

Ручной противотанковый гранатомет РПГ-16 «Удар» предназначен для борьбы с танками, боевыми машинами пехоты, бронетранспортерами, самоходными артиллерийскими установками и другими бронированными объектами противника, уничтожения живой силы, находящейся в легких полевых укрытиях и укрытиях городского типа.

РПГ-16 «Удар» был разработан специально для вооружения ВДВ. Гранатомет состоит из разборного ствола с передней отделяемой трубой и патрубком, ударно-спускового механизма, оптического прицела ПГО-16 и механического прицела.

Внешне напоминает РПГ-7, сохраняя некоторые его отличительные внешние особенности: пистолетную рукоятку, пластиковый раструб, оптический прицел.

Гранатомёт РПГ-16 «Удар» состоит из ствола, стопорно-контактного механизма, ударно-спускового механизма, механического и оптического прицелов.

Разъемный ствол состоит из трубы и каморы с патрубком. Ствол и камора в походном положении переносятся единым вьюком, в боевом соединяются сухарным соединением, фиксируются подвижной контактной втулкой, прорыв газов в месте стыка предотвращается обтюратором.

Сверху на трубе на специальных основаниях крепятся мушка и прицел, слева — планка для установки кронштейна оптического прицела, снизу за проушину и выступ — ударно-спусковой механизм, здесь же находится колодка с контактами. На каморе крепятся накладки, трубка с проводом, корпус стопорно-контактного механизма.

На передней части ствола крепится складная сошка. Ударно-спусковой механизм включает импульсный индукционный генератор, толкатель, взводной рычаг, флажковый предохранитель, спусковой крючок. В положении «ПР» предохранитель запирает спусковой крючок.

Описание

Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на поверхность мер.

Комплекты мер состоят из двух мер: КММД-ПГ-16/13-№1, КММД-ПГ-16/13-№2. Меры представляют собой стальные трубки. На мере КММД-ПГ-16/13-№1 выполнено одно сквозное отверстие, глухие сверления с плоским дном разной глубины и разного диаметра, проточки на внешнем и на внутреннем диаметре разной толщиной. Проточка на внутреннем диаметре (обозначена на чертеже позицией Ж) вспомогательная и используется только для настройки вихретоковых дефектоскопов. На мере КММД-ПГ-16/13-№2 выполнены 6 сквозных отверстий разного диаметра Общий вид комплектов мер приведен в таблице 1.

Метрологические и технические характеристики приведены в таблице 2. Таблица 2

Наименование характеристики Значение
Мера

КММД-

ПГ-16/13-

Мера

КММД-

ПГ-16/13-

№1 №2
Диаметр искусственных дефектов, мм, для позиций: А 1,40 0,40
Б 2,00 0,45
В 2,90 0,60
Г 4,80 0,80
Д 4,80 1,00
Е 3,50 1,55
Допускаемые отклонения от номинальных значений диаметров ± 0,20 ± 0,05
искусственных дефектов, мм
Пределы доверительной границы погрешности измерения ± 0,10 ± 0,03
диаметров искусственных дефектов при Р=0,95, мм
Глубина искусственных дефектов, % толщины стенки, для
позиций:
А 100 100
Б 75,0 100
В 55,0 100
Г 35,0 100
Д 15,0 100
Е 10,0 100
Допускаемые отклонения от номинальных значений глубин ± 5,0
искусственных дефектов, % толщины стенки
Пределы доверительной границы погрешности измерения глубин искусственных дефектов при Р=0,95, % толщины стенки ± 3,5
Толщина стенки меры, мм 1,50
Допускаемые отклонения от номинального значения толщины ± 0,06
стенки меры, мм
Пределы доверительной границы погрешности измерения ± 0,03
толщины стенки меры при Р=0,95, мм
Внешний диаметр, мм 16,0
Внутренний диаметр, мм 13,0
Допускаемые отклонения от номинальных значений внутреннего ± 0,3
и внешнего диаметров, мм
Пределы доверительной границы погрешности измерения ± 0,05
внутреннего и внешнего диаметров при Р=0,95, мм
Длина, не менее, мм 340 250
Расстояние от левого края меры до центра дефекта, мм: А 50 ± 1 60 ± 1
Б 90 ± 1 90 ± 1
В 130 ± 1 120 ± 1
Г 170 ± 1 150 ± 1
Д 210 ± 1 180 ± 1
Е 250 ± 1 210 ± 1
Масса, кг, не более 0,2 0,15
Условия эксплуатации:

— температура окружающего воздуха, °С

— относительная влажность воздуха при температуре +25 °С, %

— атмосферное давление, кПа

от + 10 до + 35 от 30 до 80 от 84 до 106

Гранатомет РПГ-16 Гром « Оружейная правда

скачать Инструкцию пользования гранатометом РПГ-16 Гром Mb 6,8

Гранатомет РПГ-16 «Гром» представляет собой дальнейшее развитие РПГ-7. От него отличается большим калибром ствола и использованием калиберной кумулятивной гранаты.

Этот гранатомет был разработан специально для воздушно десантных войск, с прицельной дальностью до 800 метров. Над созданием этого образца работал конструктор

Рогозин И.Е..

РПГ-16 и выстрелы к нему были приняты на вооружение в 1970 году. Он широко использовался Советской армией в боевых действиях в Афганистане. Благодаря хорошей кучности и большой дальности стрельбы, он успешно применялся для поражения укрепленных огневых точек противника.

Ствол гранатомета разборный, состоит из передней отделяемой трубы и патрубка (с камерой сгорания порохового заряда)в задней части. На стволе крепятся прицельные приспособления. Снизу находится рукоят ка управления огнем и ударно-спусковой механизм.

Камера сгорания порохового заряда снаружи прикрыта пластмассовыми накладками для исключения ожога стрелка. Импульсный генератор ударно-спускового механизма в момент выстрела вырабатывает электрический импульс, поджигающий электрозапал стартового заряда.

Кроме того, у гранатомета РПГ-16 в ударно-спусковой механизм дополнительно введены переводчик с рычагом и пружиной, вкладыш и штифт, а также изменена конструкция предохранителя, что исключает возможность выстрела в случае неполного соединения трубы ствола с патрубком.

Основной прицел гранатомета оптический ПГО-16 (2,7 крат), но кроме него есть и открытый прицел.

Для стрельбы используется выстрел с реактивной противотанковой гранатой ПГ-16В кумулятивного действия. Диаметр гранаты совпадает с калибром ствола. Граната выбрасывается из ствола пороховыми газами стартового порохового заряда.

В полете запускается ее реактивный двигатель, обеспечивая дополнительное увеличение скорости полета. Стабилизация гранаты в полете осуществляется ее вращением.

Реактивний протитанковий гранатомет РПГ-16 був розроблений наприкінці 1960-х років спеціально для озброєння Повітряно-десантних військ СРСР. Основними відмінностями від гранатомета РПГ-7, що був створений раніше, стали розбірний ствол більшого калібру та граната із каліберною бойовою частиною кумулятивної дії, що мала за рахунок потужнішого ракетного двигуна помітно більшу ефективну дальність і точність стрільби. На відміну від РПГ-7, для РПГ-16 був створений тільки один тип гранати — кумулятивна активно-реактивна граната ПГ-16В. Гранатомет РПГ-16 з успіхом використовувався радянськими військами в Афганістані для ураження укриттів і укріплених вогневих точок душманів, дозволяючи прицільно обстрілювати їх з досить великих відстаней.

Для підвищення точності стрільби РПГ-16 штатно комплектувався двоногою складаною сошкою і оптичним прицілом ПГО-16 кратності 2,7x. По устрою приціл аналогічний прицілу ПГО-7 від РПГ-7, проте мав іншу прицільну сітку, розраховану під гранату ПГ-16. Крім знімного оптичного прицілу, РПГ-16 має і складані відкриті прицільні пристосування, закріплені на передній частині ствола. Сам ствол складається з двох частин — передньої і задньої, що відокремлюють для перенесення і десантування з метою зменшення габаритів зброї.

Гранатомет РПГ-16 являє собою гладкоствольний однозарядний пусковий пристрій безвідкатного типу, з відкритим ззаду стволом. Стрільба ведеться з плеча, тому ствол має у задній частині спеціальний кожух теплоізоляції. У задній частині ствола розташовано сопло для викиду порохових газів, у передній — рукоятка управління вогнем разом з ударно-спусковим механізмом (УСМ), і короткою пластиковою цівкою. УСМ гранатомета електронний, займання пускового заряду гранати здійснюється імпульсом електричного струму, що генерується при натисканні на спусковий гачок. Зліва на корпусі УСМ розташований ручний запобіжник. Граната каліберна, при заряджанні повністю поміщається у ствол гранатомета. Запуск гранати здійснюється за допомогою вишибного динамореактивного заряду, що знаходиться у картонній гільзі, що згоряє, яка приєднується до хвостової частини гранати перед заряджанням. При пострілі частина порохових газів вишибного заряду витікає з сопла гранатомета ззаду, забезпечуючи компенсацію віддачі і створюючи позаду стрільця небезпечну зону завглибшки понад 20 метрів. Запуск ракетного двигуна гранати здійснюється автоматично, на безпечній відстані від стрільця.

Однак, головна перевага РПГ-16 — використання каліберної гранати, завдяки чому вдалось досягнути високу густість згодом перетворилась на недолік. Коли РПГ-16 брали на озброєння, він не поступався РПГ-7 з бронепробивності (взята в 1969 році граната ПГ-7М для гранатомета РПГ-7 мала таку саме бронепробивність — 300 мм) і значно перевершував у дальності та густости. Однак бронепробивність 300 мм перестала задовольняти військових. І якщо для РПГ-7 було можливо підвищити цей показник простим збільшенням калібру головної частини гранати, то для РПГ-16, який використовує каліберну гранату, це неможливо. Вже в 1972 році для РПГ-7 з’явилась граната ПГ-7С з 72-мм головною частиною, яка пробиває 400-мм броню; в 1979 з’явилась граната ПГ-7Л з 93-мм головною частиною, яка пробиває 500-мм броню[1]. А у РПГ-16 бронепробивність залишилась на рівні 300 мм. Все це призвело до того, що в 1980-х роках на озброєння ПДВ знову почали поступати старі РПГ-7Д.

РПГ-16 — что это такое

РПГ-16

внешне напоминает РПГ-7, сохраняя некоторые его отличительные внешние особенности: пистолетную рукоятку, пластиковый раструб, оптический прицел. Ключевым отличием является больший калибр (58,3 мм) и использование калиберной гранаты. Для удобства десантирования предусмотрена возможность разборки гранатомёта на две части, с последующей укладкой их и выстрелов гранатомёта в специальные чехлы и сумки.

В качестве прицельных приспособлений используется съёмный оптический прицел ПГО-16 с увеличением 2,7х или встроенный механический прицел. Для повышения точности и удобства ведения огня имеются съёмные сошки[2]. Прицельная дальность стрельбы — 800 метров.

Огонь из РПГ-16

ведётся противотанковой гранатой
ПГ-16
(индекс ГРАУ —
7П7
) кумулятивного действия. Использование калиберной гранаты с высокой начальной и маршевой скоростью значительно повысило кучность стрельбы. Дальность прямого выстрела по цели высотой 2 метра составляет 520 метров (у РПГ-7 — 330 метров)[1]. На практике эффективная дальность была ещё выше, так как танки основного вероятного противника — США, имели высоту около 3 метров. Граната ПГ-16 пробивает броню толщиной 300 мм[1].

Однако главное достоинство РПГ-16 — использование калиберной гранаты, благодаря которому была достигнута такая кучность, стало впоследствии недостатком. Когда РПГ-16 принимался на вооружение, он не уступал РПГ-7 в бронепробиваемости (принятая в 1969 году граната ПГ-7М для гранатомёта РПГ-7 имела такую же бронепробиваемость — 300 мм) и значительно превосходил в дальности и кучности. Но время шло. Бронепробиваемость в 300 мм перестала удовлетворять военных. И если для РПГ-7 можно было увеличить этот показатель просто увеличивая калибр головной части гранаты, то для РПГ-16, использующего калиберную гранату, это было невозможно. Уже в 1972 для РПГ-7 появилась граната ПГ-7С c 72-мм головной частью, пробивающая 400-мм броню; в 1977 появилась граната ПГ-7Л с 93-мм головной частью, пробивающая 500-мм броню[1]. А у РПГ-16 бронепробиваемость так и осталась на уровне 300 мм. Всё это привело к тому, что в 1980-х годах на вооружение ВДВ снова начали поступать старые РПГ-7Д. РПГ-16 был очень популярен в войсках во время войны в Афганистане, где благодаря хорошей кучности и большой дальности стрельбы он проявил себя с самой лучшей стороны. Однако в Афганистане он применялся не против танков, тем более самых современных, а против укреплённых огневых точек душманов.

НОВОСТИ ВПК, ИСТОРИЯ ОРУЖИЯ, ВОЕННАЯ ТЕХНИКА, БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. BASTION, MILITARY-TECHNICAL COLLECTION. MILITARY-INDUSTRIAL COMPLEX NEWS, HISTORY OF WEAPONS, MILITARY EQUIPMENT


12.11.2021

Самый мощный ручной гранатомет в мире, 105,2 мм российский РПГ-29 «Вампир» значительно повысил противотанковые возможности алжирских сухопутных войск. Это оружие в настоящее время позволяет успешно уничтожать самые современные иностранные основные боевые танки, в том числе защищенные динамической защитой, или, как ее еще называют, «реактивной броней».
Как сообщалось, используемая реактивная граната ПГ-29В с двумя последовательно расположенными кумулятивными зарядами способна пробивать более 650 мм бронированной стали или 1500 мм железобетона. Масса выстрела — 6700 гр. Скорострельность может доходить до 4 выстрелов в минуту.
Маневрирующая техника противника поражается на расстоянии около полукилометра. Максимальная же дальность стрельбы — 800 метров. При этом начальная скорость гранаты достигает 255 м/с. Точность обеспечивается наличием специального оптического устройства, в темное время суток он заменяется на ночной прицел.
Также для него разработан прибор управления огнем, позволяющий обнаруживать цели на дистанции 1000 метров.
Вес гранатомета с прицелом составляет 12 кг. Длина в походном положении — 1000 мм, в боевом — 1850 мм.
Ранее эффективность этого боевого средства была продемонстрирована в нескольких горячих точках.
«Вампир» — не единственное противотанковое средство российского производства в алжирских вооруженных силах. Большой популярностью здесь пользуются управляемые ракеты «Корнет», которые были замечены на боевых машинах пехоты БМП-2М, бронетранспортерах БТР-60ПБ и БТР-80, а также на легких бронеавтомобилях AML 90 и вездеходах Land Rover Defender.
Российская газета

ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО


РЕАКТИВНЫЙ ПРОТИВОТАНКОВЫЙ
ГРАНАТОМЕТ РПГ-29 «ВАМПИР»


105-мм реактивный противотанковый гранатомет РПГ-29 «Вампир» (ТКБ-0175, 6Г20) и с ночным прицелом РПГ-29Н (6Г20С) создан ЦКИБ СОО, Гос НИИХП, НПО «Базальт» и Ковровским механическим заводом. Реактивный противотанковый гранатомет РПГ-29 «Вампир» разрабатывался в ЦКИБ СОО с 1983 по 1989 год под индексом КТБ-0175.
Для увеличения боевой эффективности противотанкового гранатометного вооружения специалистами ГНПП «Базальт» был создан гранатомет нового поколения РПГ-29 с выстрелом ПГ-29В. Разработка гранатомета начата в 1983 году. Он предназначен для уничтожения танков всех типов, самоходных орудий и другой бронированной техники, в том числе с динамической защитой, для подавления пехоты и обстрела огневых точек из кирпича, сооружений из железобетона и полевых укреплений из бревна и земли, а также живой силы в оборони­тельных сооружениях различного типа.
Гранатомет многоразового применения (рассчитан на более 300 выстрелов), в походном положении складывается. Его габариты и масса по сравнению с предыдущим несколько увеличены, но при этом боевая эффективность значительно возросла, дальность стрельбы повысилась более, чем в 2 раза и составляет 500 м. Оружие, несмотря на существенно возросшие по сравнению с РПГ-7 массово-габаритные характеристики, просто и удобно в эксплуатации, надежно и безотказно в любых климатических условиях. Гранатомет РПГ-29 для удобства эксплуатации при транспортировке, на марше разбирался на две части, которые помещались в специальный люк для переноски одним человеком. Боевой расчет — два человека.

При приведении в боевое положение обе части соединяются посред¬ством специального разъема. На гранатомете крепятся удар¬но-спусковой механизм с рукояткой, упорная откидная сошка и механический прицел (резервный).
Для производства выстрела на гранатомете установлен электрогенератор. Направляющая часть гранатомета изготовлялась из термостойкой пластмассы. Боевая часть вы¬стрела — тандемного типа.
В настоящее время разработан и предлагается ГНПП «Базальт» для поставки ручной противотанковый гранатомет РПГ-29Н с выстрелами: противотанковым ПГ-29В с кумулятивной головной частью тандемного действия фугасным ТБГ-29В с головной частью в термобарическом снаряжении. Он обеспечивает высокую скорострельность до 6 выстрелов в минуту, обнаруживает цели типа «танк» с помощью ночного прицела на дальностях до 600 м, стрельбу из гранатомета можно проводить из положения «стоя», «стоя из окопа», «с колена» и «лежа».
Гранатомет комплектуется оптическим прицелом 1П38 для стрельбы в дневное время и прибором ночного видения 1ПН51-2 для стрельбы ночью (вариант гранатомета РПГ-29Н). Оптический прицел (1П38) и ночной прицел (1ПН51-2) определяют дальность до цели и вводят упреждение на скорость движения цели и поправку на ветер.
Механический прицел применяется в случае выхода из строя оптического или ночного прицелов.
Первым универсальным блоком-модулем в противотанковом гранатометном вооружении ГНПП «Базальт» стала универсальная 105-мм кумулятивная тандемная боевая часть, которой укомплектованы выстрелы ПГ-7ВР, ПГ-29В и РПГ-27. Выстрел ПГ-29В с тандемной боевой частью поражает все современные танки, в том числе оснащенные динамической защитой. Выстрел ПГ-29В состоит из ТБЧ и реактивного двигателя. ТБЧ унифицирована с ПГ-7ВР. Пороховой заряд реактивного двигателя полностью сгорает в трубе гранатомета.
Выстрел с кумулятивной головной частью тандемного действия ПГ-29В поражает танки всех типов, в том числе оснащенных динамической защитой (ДЗ), другую бронированную и небронированную технику, обеспечивает подавление огневых точек и живой силы в зданиях и сооружениях из кирпича, железобетона и деревоземляных укрытиях. Головная часть выстрела, кроме мощного кумулятивного действия, обладает фугасным (масса ВВ — 1,4 кг) и осколочным действием.
Головная часть состоит из двух частей: передней и основной, каждая из которых имеет свой пьезоэлектрический предохра¬нительного типа взрыватель.
Реактивный двигатель включает камеру, стабилизатор с раскрывающи¬мися лопастями, дно с пороховым зарядом, электровоспламенитель, узел форсирования и контактную втулку.
Реактивный двигатель включается за счет импульса тока от генератора гранатомета, передаваемого на электровоспламенитель порохового заряда.
Реактивный двигатель работает только в пределах ствола гранатомета, чем обеспечивается безопасность стреляющего.
После вылета гранаты из ствола раскрываются лопасти стабилизато­ра и происходит взведение взрывателей. При встрече с преградой срабатывают взрыватели, взрывается головная часть и кумулятивная струя поражает бронецель, в том числе оснащенную динамической защитой.
В случае промаха головная часть подрывается механизмом само¬ликвидации взрывателя.

Выстрел ТБГ-29В создан на базе выстрела ПГ-29В, но с термобарической боевой частью, обладающей высоким фугасным, осколочным и зажигательным действием и не требует сложных прицельных систем. Система предназначена для подавления живой силы на открытой местности, в окопах, укрытиях полевого типа, зданиях и сооружениях, а также поражения легкобронированной и небронированной техники.
Выстрел с головной частью в термобарическом снаряженииТБГ-29В обеспечивает подавление живой силы и огневых точек на открытой местности, в окопе, укрытиях полевого типа, зданиям и сооружениях различного типа, поражает легкобронированную и небронированную технику.
Выстрел ТБГ-29В применяется из гранатометов РПГ-29 и РПГ-29Н или из конструкций систем залпового огня, устанавливаемых на автомобилях повышенной прожодимости, а также на легких самолетах и вертолетах от 1000 кг взлетной массы.
Головная часть снаряжена термобарическим составом.
Включает разрывной заряд и механический взрыватель предохранительного типа.
Выстрел обеспечивает подавление живой силы фугасным и осколочным действием в помещении объемом до 300 м3, на открытой местности в радиусе до 10 м, в помещении до 50 м3 при срабатывании головной части, на расстоянии до I м от амбразуры, окон, дверных проемов, в окопе при срабатывании головной части на расстоянии до 2 м от окопа.
Реактивный двигатель полностью унифицирован с реактивным двигателем выстрела ПГ-29В.
Для боевых действий с использованием легких самолетов и вертолетов, специалисты предприятия создают систему залпового огня. Система включает блок из семи выстрелов ТБГ-29В.
В 1989 году гранатомет РПГ-29 после успешных испытаний был принят на вооружение Советской Армии. В том же году участники разработки были удостоены Государственной премии СССР.
В 1993 году гранатомет впервые был представлен на международной выставке вооружения IDEX-93 в Абу-Даби. На демонстрационных стрельбах граната ПГ-29В пробила броневую преграду толщиной 300 мм с блоком ДЗ, установленную под углом 60° (то есть 600 мм по ходу кумулятивной струи).
Принципиально новые технические решения конструкции обеспечили выполнение заданных высоких требований по эффективности действия и возможности боевого применения изделия для поражения бронецелей, выпускаемых в мире до 2005 года. Заложенный потенциал позволяет модернизировать боевую часть с доведением бронепробиваемости до 10 -12 калибров и продлить жизненный цикл изделий как минимум до 2010 года.
В середине 1980-х гг. в лаборатории боеприпасов специального назначения (разработчик А.Прищепенко) головного отраслевого НИИ по заказу ГРАУ Минобороны была начата разработка «ослепляющих» электромагнитных боеприпасов, предназначенных для преодоления активной защиты танков. Уже в начале 1990-х гг. первые экземпляры нового боеприпаса прошли испытания на полигоне Кызбурун-3 в Кабардино-Балкарии, всего в сотне километров от Чечни. Тогда испытывалась опытные образцы реактивных гранат «Атропус» (от греческого «неотвратимая»). Эти изделия оснащались пьезоэлектрическими генераторами частоты (ПЭГЧ). Граната имеет малый калибр в 40 мм. В 1994 году граната «Атропус» прошла испытания боевой стрельбой по танку, оснащенному системой активной защиты.
Для борьбы с танками с активной защитой предполагалось на гранатомете иметь два ствола, один для пуска гранат типа «Атропус», второй — для штатных реактивных гранат с кумулятивной боевой частью. При выстреле сначала стартует малокалиберная граната с ПЭГЧ, а затем с небольшой задержкой основная кумулятивная противотанковая граната. ЭПР первой настолько мало, что она беспрепятственно проходит через защиту танка, подрываясь на броне (радиус действия 2-3 м) она импульсом излучения кратковременно ослепляет радиолокатор активной защити, который располагается на башне танка, и дает возможность основной гранате достичь бронезащиту танка.
Есть мнение, что реактивная граната, выпущенная из российского «Вампира», с четырех сотен метров надежно останавливает «самый неуязвимый в мире» танк «Меркава». При этом «Меркава» — это 70 тонн высокотехнологической брони, а граната «Вампира» весит всего-то 4,5 кг.
Вторая премия Национальной премией «Золотая идея» в 2006 году (по итогам 2005 года) вручена авторскому коллективу ФГУП «Государственное научно-производственное предприятие «Базальт» (Токарев В.С., Михалев В.Н., Сидоров П.М.) за разработку ручного противотанкового гранатомета РПГ-29Н с выстрелом ПГ-29В (шифр «Вампир»).

Модификации:
• РПГ-29 (1989 г.) — штатный вариант РПГ-29 с оптическим прицелом 1П38.
• РПГ-29Н — вариант РПГ-29 с ночным прицелом 1ПН51-2.
• РПГ-29 станковый (2003 г.) — вариант РПГ-29 со станком и оптико-электронным прицелом ПУО 2Ц35.
• РПГ-29 станковый (2003 г.) — вариант РПГ-29 со станком и оптико-электронным прицелом КПУО.

ХАРАКТЕРИСТИКИ

Состояние принят на вооружение Советской Армии 1 сентября 1989 года
Разработчик ЦКИБ СОО, Гос НИИХП, НПО «Базальт», Ковровский механический завод
Конструкторы В.А.Чулицкий, В.И.Матвеев, В.И.Зайцев, В.Базилевич
Изготовитель АО «Вятско-Полянский МЗ «Молот»
ГРАНАТОМЕТ:
Тип противотанковый многоразового применения
Калибр, мм 105,2
Дальность стрельбы, м:
— прицельная 450-700
— прямого выстрела 300
Скорость гранаты, м/с:
— начальная 120-130
Боев. скоростр., выстр./мин. 4-6
Рассеивание гранат
на дальности 500 м, м
Масса гранатомета, кг:
— без гранаты 8,3
— с механическим прицелом 11,5 (12)
— с выстрелом 18,2
Тип ствола гладкий с внутренней дюралевой и наружней пластмассовой трубами
Длина, мм:
— гранатомета с гранатой 1780 -1850
— гранатомета без гранаты 1780
— в походном положении 1000
— ствола, (клб)
Основной прицел:
— тип оптический 1П38
— кратность 2,7
— поле зрения, град. 13
— диаметр входного зрачка, мм 4,5
— удаление выходного зрачка, мм 27
— предел разрешения, угл. с 28
— цена деления шкалы, м 100
— цена деления боковых
поправок, м 0-10
— габариты, мм 140х180х62
— масса, кг 0,6
Основной ночной прицел (гранатомет РПГ-29Н):
— тип ночной 1ПН51-2
— кратность 3,0
— поле зрения, град. 8,5
— дальность опознания, м:
танк 700
человек 400
— удаление выходного зрачка, мм 50
— диаметр выходного зрачка, мм 5
— поколение ЭОП 2
— цена деления шкалы, м
— цена деления боковых
поправок, м
— длина, мм 300
— высота, мм 210
— ширина, мм 140
— масса, кг 2,1
Резервный прицел:
— тип механический
Время перехода из походного положения в боевое, с 35
Боевой расчет, человек 2
Назначенный ресурс, выстрелов 300
Температурный диапазон применения, град. C +50
ВЫСТРЕЛ:
Тип ПГ-29В5
Разработчик ГНПП «Базальт»
Изготовитель ФГУП «Химический завод «Планта» (г. Нижний Тагил) 3
Дальность,м:
— прямого выстрела 300
— прицельной стрельбы 500
Масса 6,1-6,7
Длина, мм 1100
ГРАНАТА:
Тип ПГ-29
— изготовитель Нижнетагильский химзавод
Калибр, мм 105
Масса гранаты, кг 4,5-6,1 (6,2)
Длина, мм
Боевая часть:
— тип кумулятивная тандемная
Кучность стрельбы на дальность прямого выстрела, м Вв=0,3, Вб=0,3 (факт), Вв=0,5, Вб=0,5 (сдаточная)
Бронепробиваемость, мм 750-8001
(в том числе с динамической защитой -600 сдаточная)
Пробиваемость препятствий не меньше чем, м:
— железобетона 1,5
— кирпича 1,5-2,0
— бревно и земли 2,7 -3,7
Температурный диапазон применения, град. C +50
Двигатель:
— тип пороховой
ВЫСТРЕЛ:
Тип ТБГ-29В
Разработчик ГНПП «Базальт»
Дальность стрельбы в зависимости от варианта размещения блока, м от 50 до 2000
Количество выстрелов в блоке 7
Длина блока, мм 1500
Диаметр блока, мм до 500
Масса блока с семью выстрелами, кг до 80
ГРАНАТА:
Тип ТБГ-29
Калибр, мм 105
Температурный диапазон применения, град. C +50

Источники:
• А.В.Карпенко «Отечественные ручные гранатометы». Рукопись. 2005
• И.Алексеев «Летающие гранаты» — «Оружие» №6-8 1998
• Ручной противотанковый гранатомет , рекламный проспект
• «Оружие России», каталог Том VII, М: «Военный Парад», 1996-1997
• А.Обухов, В.Базилевич «Противотанковое гранатометное вооружение XXI века» — «Военный Парад», сентябрь-октябрь 1999
• «Стрелковое оружие», Минск: «Попурри», 1999
• «Взрывчатые вещества, пиротехника, средства инициирования в послевоенный период», Москва-СПб: «Гуманистика», 2001
• https://dfnc.ru/katalog-vooruzhenij/strelkovoe-vooruzhenie/rpg-29-vampir/
• http://otvaga2004.ru/kaleydoskop/kaleydoskop-inf/rpg-29-vampir/

• ЦЕНТРАЛЬНОЕ КОНСТРУКТОРСКОЕ ИССЛЕДОВАТЕЛЬСКОЕ БЮРО СПОРТИВНО-ОХОТНИЧЬЕГО ОРУЖИЯ (ЦКИБ СОО)
• БАЗАЛЬТ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ
• ПРОТИВОТАНКОВЫЕ ГРАНАТОМЁТЫ ОТЕЧЕСТВЕННЫЕ
• ГРАНАТЫ И ГРАНАТОМЕТЫ, ОГНЕМЕТЫ
• ПЕХОТНОЕ ВООРУЖЕНИЕ, НЕЛЕТАЛЬНОЕ ОРУЖИЕ

Реактивный противотанковый гранатомет РПГ-32.

Российские технологии для иностранного заказчика

Гранатомет РПГ-32 на испытаниях



В 2013 г. Иордания запустила серийное производство реактивного противотанкового гранатомета «Нашшаб». Это изделие представляет собой интереснейший пример международного военно-технического сотрудничества. Заказчиком такого гранатомета была Иордания, разработку выполнила Россия, а производство было налажено на иорданском предприятии при помощи российских специалистов.

Выгодное сотрудничество


С начала двухтысячных годов, по инициативе и по приказу короля Абдаллы II, Иордания строила собственную оборонную промышленность и смежные отрасли. Такое строительство осуществлялось за счет бюджетных и привлеченных средств, а также с использованием зарубежной научной и технической помощи. В середине двухтысячных иорданское руководство обратило внимание на противотанковые вооружения российского производства, что вскоре привело к старту нового проекта.

В ходе выставки IDEX 2005 в Абу-Даби король Абдалла II ознакомился с российскими разработками в сфере реактивных гранатометов и выступил с инициативой создания совместного проекта такого оружия. Иордания желала получить новый реактивный противотанковый гранатомет и была готова выработать техническое задание и оплатить работы. Российской стороне в таком случае поручалась непосредственная разработка проекта. Любопытно, что некоторые технические особенности будущего гранатомета определили прямо во время переговоров на выставке.

«Хашим» на одной из выставок


В дальнейшем совместными усилиями две страны должны были наладить производство оружия в Иордании. При этом сразу договорились о коммерческом будущем проекта. Так, новый гранатомет и выстрелы планировалось вывести на международный рынок, причем сборку экспортных изделий решили вести на иорданском заводе.

Вскоре были проведены необходимые переговоры и подписаны соглашения. Иорданию представляли несколько организаций, в первую очередь конструкторское бюро King Abdullah II Design and Development Bureau (KADDB). Головным разработчиком будущего гранатомета стало российское ГНПП «Базальт», имеющее большой опыт в сфере противотанковых вооружений.

Будущий гранатомет получил обозначение РПГ-32 и название «Хашим» – в честь иорданской правящей династии Хашимитов и ее основателя. В дальнейшем серийные изделия, выпущенные в Иордании, получили новое название «Нашшаб» – «разрушающий» или «арбалет». В российских сообщениях с некоторого времени встречалось название «Баркас», а отдельные компоненты гранатометного комплекса получили индексы ГРАУ.

Проектные работы заняли минимальное время. Уже в 2006-2007 гг. начались испытания, и вскоре новый «Хашим» начали показывать на выставках. Тогда же началось обсуждение вопросов организации будущего серийного производства.

На переднем плане кумулятивная граната ПГ-32В, за ней — хвостовик с реактивным двигателем


Концепция и ее реализация


На стадии определения технических требований и облика будущего РПГ-32 был предложен ряд оригинальных идей. Предусматривалось использование новой архитектуры и компоновки, нехарактерной для советских и российских гранатометов. Также предлагалось создать семейство унифицированных боеприпасов разного назначения в двух калибрах, что позволяло оптимизировать массу и боевые качества комплекса.

Изделие «Хашим» в боевом положении состоит из пускового устройства, прицела и выстрела в виде отъемного транспортно-пускового контейнера. Собранный гранатомет имеет общую длину 1,2 м и весит от 6 до 10 кг, в зависимости от используемого боеприпаса. Комплекс в разобранном или боевом положении переносится и применяется одним гранатометчиком.

Основной элемент комплекса – пусковое устройство 6Г40. Оно выполнено в виде трубы-ствола длиной 360 мм и массой 3 кг. На внешней поверхности расположены спусковой механизм и крепления для прицела. На заднем торце предусмотрены крепления для ТПК выстрела. Ресурс – до 200 выстрелов. В походном положении устройство переносится отдельно от контейнера; прицел снимается со своего места и укладывается внутрь трубы.

Продукция завода Jadara


Штатным прицелом для РПГ-32 является изделие ПГК-1 / GS-1DN или 1П81 разработки белорусского холдинга «БелОМО». Это дневной оптический прицел для стрельбы на штатную дальность до 700 м. Затем был создан сменный прицел ГПД-1 или GS-2R с лазерным дальномером и баллистическим вычислителем. Для стрельбы ночью прицелы могут оснащаться насадками NV/A-1 или NV/A-2 или тепловизором TC/A-1.

Для РПГ-32 были разработаны выстрелы разного назначения в калибре 105 и 72,5 мм. Использование двух калибров обусловлено спецификой применения гранатометов в современном бою. Исследования показали, что высокое могущество 105-мм гранаты требуется только для 10% целей на поле боя. Прочие цели, имеющие менее мощную защиту, могут поражаться 72,5-мм боеприпасом – более компактным, легким, дешевым и простым в обращении.

Поражение защищенных целей обеспечивается гранатой ПГ-32В. Это изделие в калибре 105 мм весит 6 кг и оснащается тандемной кумулятивной боевой частью с пробиваемостью 650 мм за динамической защитой. Также разработан 3-кг термобарический выстрел ТБГ-32В. В калибре 72,5 мм так же созданы бронебойный и термобарические выстрелы. От более крупных изделий они отличаются сниженной массой и боевыми характеристиками. Были разработаны инертные учебные выстрелы в двух калибрах.

В процессе производства


Несмотря на конструктивные отличия и разницу в боевых характеристиках, все гранаты имеют одинаковую баллистику и дальность стрельбы до 700 м. Это упрощает подготовку гранатометчиков и последующее боевое применение оружия по разным целям с применением различных выстрелов.

Изделие в серии


Разработка гранатомета РПГ-32 завершилась во второй половине двухтысячных годов, и тогда же началась подготовка к производству. Специально для выпуска этого оружия в Иордании основали компанию Jadara Equipment & Defence Systems и начали строительство ее завода. Выпуск первых серийных изделий ожидался в течение нескольких следующих лет.

Однако строительство предприятия и организация международного сотрудничества оказались достаточно трудными задачами. Эти мероприятия регулярно сталкивались с различными проблемами организационного и иного характера, в результате чего сроки запуска производства неоднократно переносились. Кроме того, в 2010 г. России и Иордании пришлось подписать новое скорректированное соглашение о сотрудничестве по линии гранатометов.

Лишь весной 2013 г. НПО «Базальт» объявило о готовности производственной линии. Строительство завода было завершено, и российское предприятие начало поставки сборочных комплектов для изготовления серийных гранатометов и выстрелов. До конца года планировалось передать детали для 20 тыс. гранатометов и значительных количеств гранат.

Серийные гранатометы «Нашшаб»


30 мая 2013 г. состоялась торжественная церемония запуска завода Jadara и серийного производства. Было объявлено, что теперь гранатомет РПГ-32 носит название «Нашшаб». Кроме того, к этому времени было решено отказаться от гранат меньшего калибра и использовать только 105-мм выстрелы.

По мере сил и возможностей, Иордания пытается развивать свое оружие. Так, в середине десятилетия были представлены пусковые установки серии Quad. Изделие Quad-1 представляет собой дистанционно управляемую систему на треноге с оптико-электронным блоком и четырьмя пусковыми устройствами. Проект Quad-2 предлагает схожее изделие, предназначенное для монтажа на автомобили.

Серийные поставки


Расчетная мощность завода Jadara достигает 60 тыс. гранатометов в год. Кроме того, он способен выпускать сотни тысяч гранат. По условиям российско-иорданского сотрудничества, такой производственный потенциал должен был использоваться как для перевооружения армии Иордании, так и с целью выхода на международный рынок.

Термобарические гранаты ТБГ-32В


По известным данным, за несколько первых лет производства иорданская промышленность выпустила несколько десятков тысяч гранатометов для собственной армии и тем самым полностью закрыла ее нужды. Вероятно, по мере необходимости до сих пор производятся гранаты нужных типов.

В середине десятых годов компания Jadara получила первые экспортные заказы и вскоре начала поставку оружия и боеприпасов третьим странам. К настоящему времени «Нашшабы» поступили на вооружение Египта, Ирака, Туниса и ОАЭ. Ближневосточные страны традиционно проявляют большой интерес к вооружениям российской разработки, и РПГ-32 не стал исключением. При этом зарубежное производство не помешало реализацию его коммерческого потенциала, а в некоторых случаях даже поспособствовало ему.

С конца двухтысячных годов неоднократно упоминалась возможность поступления РПГ-32 на вооружение российской армии. Гранатометный комплекс получил отечественный шифр «Баркас», а отдельным его компонентам присвоили индексы ГРАУ. Тем не менее, армия не стала принимать это оружие. Причины отказа от необычного гранатомета неизвестны.

Взаимные выгоды


В целом реактивный противотанковый гранатомет РПГ-32 / «Баркас» / «Хашим» / «Нашшад» является одной из самых интересных современных российских разработок в области противотанковых вооружений. В первую очередь, любопытны история его появления и создания, непростой и небыстрый путь к серийному производству, а также последующие коммерческие успехи на ближневосточном рынке.

Готовая продукция перед отгрузкой


Кроме того, обращают на себя внимание особая архитектура комплекса и его расширенные боевые возможности. Российская организация-разработчик отошла от традиционных подходов и схем, и получившееся оружие оправдало все возлагавшиеся на него надежды.

Также необходимо отметить коммерческие особенности проекта. РПГ-32 сразу разрабатывался для конкретного заказчика. Несмотря на все сложности, Иордания довела гранатомет до серийного производства и закупила у российских партнеров большое количество сборочных комплектов. Затем удалось найти заказчиков из третьих стран, и Россия получила полагающиеся лицензионные отчисления.

Таким образом, две страны договорились о совместной разработке проекта в области пехотного вооружения, а затем успешно реализовали имеющиеся соглашения. И в итоге партнеры получили все желаемое. Иордания провела требуемое перевооружение, а Россия проверила новые концепции и неплохо на этом заработала.

НЕВСКИЙ БАСТИОН, NEVSKY BASTION. ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. ИСТОРИЯ ОТЕЧЕСТИВЕННОГО ОРУЖИЕ, ЗАРУБЕЖНАЯ ВОЕННАЯ ТЕХНИКА. MILITARY-TECHNICAL COLLECTION. HISTORY OF DOMESTIC WEAPONS, FOREIGN MILITARY EQUIPMENT


18.02.2013
Построенный с помощью России в Иордании оружейный завод выпустит в текущем году 20 тысяч новейших гранатометов РПГ-32 «Хашим», об этом АРМС-ТАСС на салоне вооружений «АЙДЕКС-2013″ сегодня сообщил генеральный директор ОАО «Базальт» Владимир Порхачев.
«Построенный по заказу Иордании завод мы сдали заказчику. Иорданская комиссия его приняла. Российская сторона приступила к поставке машино-комплектов для сборки реактивных гранатометов «Хашим», – отметил генеральный директор.
«В первом полугодии отправим в Иорданию 10 тысяч машино- комплектов, а остальные 10 тысяч отправим во второй половине года. Итого в течение года иорданский завод должен выпустить 20 тысяч новейших гранатометов РПГ-32 «Хашим», – сообщил В.Порхачев.
АРМС-ТАСС

30.05.2013
Российская госкорпорация «Ростех» открыла Иордании производство гранатометов РПГ-32 «Нашшаб», ранее известных под названием «Хашим». Как сообщает корреспондент «Ленты.ру» с места события, в церемонии открытия производства гранатометов приняли участие король Иордании Абдалла II Бен Аль-Хусейн и генеральный директор «Ростеха» Сергей Чемезов. Производство оружия занимается компания Jadara Equipment & Defence Systems. 30 мая 2013 года состоялась официальная церемония, а непосредственно производство стартовало в середине февраля 2013 года.
По словам Чемезова, это первый крупный проект «Ростеха» по передаче российских высоких технологий Иордании. При этом глава госкорпорации отметил, что открытие предприятия в Иордании является очень важным шагом для России, поскольку российские предприятия теперь стали заниматься не только экспортом готовой военной продукции, но и технологий. Производственный комплекс в Иордании открылся в 20 километрах от Аммана. Его мощность составит до 60 тысяч выстрелов для РПГ-32 в год. На первом этапе иорданская сторона будет собирать «Нашшаб» из российских комплектующих.
По мере освоения доля иорданской стороны в производстве будет увеличиваться. В настоящее время доля комплектующих российского производства в РПГ-32 составляет 80 процентов. По словам Чемезова, исходя из степени локализации производства РПГ-32 будет производиться и распределение доходов от экспорта гранатометов в третьи страны. Потенциальные покупатели гранатометов пока неизвестны; Россия и Иордания намерены заняться совместным продвижением этого оружия на региональном рынке.
После церемонии открытия производства гранатометов «Нашшаб» на полигоне, расположенном на территории производственного комплекса, были произведены испытания РПГ-32. В ходе испытаний выстрел боевой гранатой по мишени произвел и король Иордании. После этого Абдалла II заявил журналистам, что гранатомет отработал «четко и точно».
Лента.ру

03.06.2013
Король Иордании Абдалла II лично произвел выстрел из противотанкового гранатомета РПГ-32 «Хашим», передает «РИА Новости». Испытанием гранатометов 30 мая завершилась церемония открытия в Иордании предприятия, которое будет производить РПГ-32 «Хашим». Как сообщает агентство, король Абдалла II произвел выстрел по цели, расположенной на расстоянии около 500 м, и точным попаданием поразил ее. По его словам, «продукция завода будет переименована. Первоначально гранатометы, собираемые из поставляемых из России комплектующих, получили название «Хашим» – в честь основателя рода Хашимитов, к которому принадлежат иорданские монархи. Теперь он будет называться «Нашшаб» (арбалет)», – передает «РИА Новости».

13.10.2014
Иорданская компания JADARA и ОАО «Рособоронэкспорт» подписали контракт по адаптации нового прицела белорусского производства на российско-иорданский гранатометный комплекс РПГ-32 «Нашшаб», сообщил «Интерфаксу-АВН» в пятницу председатель совета директоров компании Jadara Equipment and Defence Company Марк Волошин.
«Этот проект одобрен российской стороной и является первым в обширной программе планируемой модернизации гранатометного комплекса РПГ-32, которая позволит значительно улучшить его боевые характеристики», – сказал М.Волошин.
По его слова, непосредственно вопросами адаптации белорусского прицела на РПГ-32 будет заниматься научно-производственное объединение «Базальт», являющееся разработчиком гранатометного комплекса. «Завершить данные работы планируется в первом половине 2015 года», – сказал М.Волошин.

31.10.2014
«Рособоронэкспорт» и иорданское КБ проектирования им. короля Абдаллы II (КАDDB) при участии компании «Джадара» заключили контракт на поставку сборочных комплектов выстрелов РПГ-32 «Нашшаб» и пусковых устройств, сообщает Независимая газета. РФ поставит Иордании сборочные комплекты выстрелов РПГ-32
Разработка РПГ-32 была осуществлена в России по заказу Иордании и при её финансировании. Оружие принято на вооружение иорданской армией. Гранатомёт способен поражать практически все виды современной и перспективной бронетехники, фортификационных сооружений и живую силу противника. Его эффективная дальность стрельбы – 350 м. В ходе модернизации её планируют увеличить в 2 раза. Пусковое устройство выдерживает более 200 выстрелов.
«Всего контрактом предусмотрена поставка 30 тысяч сборочных комплектов выстрелов и 800 пусковых устройств, – сказал руководитель представительства «Джадара» в Москве Юрий Кашко. – Таким образом, будет обеспечена загрузка производства построенного в Иордании завода по сборке гранатомётных комплексов РПГ-32 «Нашшаб» (ранее известного как «Хашим»)».
Это самое крупное соглашение за всё время сотрудничества по проекту. «Ранее комплектующие для сборки выстрелов и пусковые устройства гранатомета «Нашшаб» закупались меньшими партиями», – отметил глава представительства.

ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО

12.09.2015

Российско-иорданский гранатомет РПГ-32 «Лучник» (на арабском — «Нашшаб») будет вскоре предлагаться для закупки третьим странам, сообщил в интервью РИА Новости глава делегации Рособоронэкспорта на выставке RAE-2015 в Нижнем Тагиле Игорь Севастьянов.
«Хорошие перспективы есть и у российско-иорданских гранатометов РПГ-32 «Лучник», выпускаемых в Иордании. Пока завод ориентирован на удовлетворение потребностей Королевских иорданских вооруженных сил, но в последующем гранатометы будут по согласованию сторон продвигаться в третьи страны», — сказал Севастьянов.
Таким образом, по его словам, в перспективе ожидается существенный рост «ближневосточного» портфеля по этому сегменту.
РИА Новости

ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО

10.05.2016

Четырехствольную установку на базе российско-иорданского гранатомета РПГ-32 «Нашшаб» в перспективе планируется применять при охране атомных электростанций и других стратегически-важных объектов, сообщил журналистам во вторник на выставке вооружений SOFEX-2016 в столице Иордании Аммане глава российского представительства компании-разработчика оружия Jadara Equipment & Defense Systems Юрий Кашко.
«Проект «Нашшаб» двигается дальше. Сегодня мы предлагаем заказчику уникальную разработку QUAD-1, представляющую собой установку из четырех спаренных гранатометов РПГ-32, работающей на дистанционном управлении. Он может использоваться при защите спецобъектов, в том числе атомных электростанций — как вы знаете, в настоящее время в Иордании при содействии России будет построена АЭС», — сказал он.
К другим достоинства QUAD-1 Кашко отнес скорострельность. По его словам, она способна вести огонь по технике противника как четырьмя гранатометами одновременно, так и с интервалом в полсекунды Также он отметил относительно низкую цену этого комплекса по сравнению с другими средствами охраны стратегических объектов данного класса.
Кроме того, на основе QUAD-1 уже разработана перспективная боевая машина поддержки пехоты, при создании которой учитывался, в том числе, опыт городских боев, проходивших во время сирийского конфликта.
«Наблюдая за последними боевыми действиями, в том числе и в Алеппо, мы поняли, что в условиях боев в пределах города пешим колоннами необходима боевая машина, которая шла бы перед ними и ликвидировала все снайперские точки. Мы решили установить на бронеавтомобиль нашу установку QUAD-1 — она способна поражать снайперов и гранатометчиков противника и может устанавливаться на совершенно любую машину, от легких джипов до бронетехники», — добавил Кашко.
РИА Новости

SOFEX 2016 – 11-Я МЕЖДУНАРОДНАЯ ВЫСТАВКА И КОНФЕРЕНЦИЯ СИЛ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

07.06.2016

Разработанный российскими конструкторами и серийно производимый в Иордании гранатометный комплекс РПГ-32 «Нашшаб» получил дальнейшее развитие, сообщил «Интерфаксу-АВН» на завершившейся в Астане выставке вооружений KADEX-2016 генеральный директор компании Айман Машукан.
«Мы сейчас производим на базе РПГ-32 версии под названиями «Куад-1″ и «Куад-2″. В этом году показывали механизированный вариант гранатомета «Куад-1″, установив его на Хаммер. Это пока всего лишь концепция, но при желании этот гранатомет можно установить на любую гусеничную или колесную технику с определенным диаметром погона сверху», – сказал А.Машукан.
Он сообщил, что экспозиции «Джадары» на выставке были представлены прицелы, производство которых компания недавно освоила, а также собственная разработка – снайперская винтовка G9 с эффективной дальностью стрельбы 1500 метров.
«На KADEX-2016 у нас была цель посмотреть на рынок Средней Азии и оценить его. Мы убедились, что этот регион имеет большой потенциал. Ряд стран проявили интерес к нашим изделиям, в первую очередь к снайперской винтовке и гранатомету», – сказал А.Машукан, комментируя итоги выставки.
По его словам, потенциальных заказчиков, в частности, заинтересовала возможность установки производимых компанией «Джадара» гранатометов РПГ-32 «Нашшаб» на механизированное шасси.
Интерфакс-АВН

KADEX 2016 – 4-Я МЕЖДУНАРОДНАЯ ВЫСТАВКА ВООРУЖЕНИЯ И ВОЕННО-ТЕХНИЧЕСКОГО ИМУЩЕСТВА

20.09.2016

Иорданская компания «Джадара эквипмент» (Jadara Equipment and Defence System) освоила лицензионное производство и вышла на ежегодный серийный выпуск реактивных противотанковых гранатометов РПГ-32 «Нашаб» в количестве 20 тысяч единиц. Об этом корр.ТАСС на выставке Africa Aerospace & Defence (AAD-2016) сообщил глава компании Марк Волошин.
«Наш завод под Амманом рассчитан на выпуск 60 тысяч РПГ-32, однако сегодня мы устойчиво обеспечиваем выпуск 20 тысяч изделий при односменной работе предприятия. При необходимости, в случае получения экспортных заказов, нам не составит труда увеличить ежегодный выпуск до 60 тысяч изделий», – сообщил Волошин.
По его словам, выпускаемые в Иордании РПГ-32 поступают не только иорданским военным, но и на экспорт, так как ранее «Джадара эквипмент» уже реализовала ряд контрактов на поставку гранатометов, в том числе для вооруженных сил ОАЭ. Интерес к этому вооружению проявляют также и другие страны ближневосточного региона и Азии.
На выставке AAD-2016 компания продемонстрировала ряд изделий, в том числе созданную иорданскими специалистами счетверенную версию комплекса РПГ-32, которую можно устанавливать как на мобильные платформы, в частности, бронеавтомобили, так и применять в стационарном варианте.
Новая пусковая установка (ПУ) оснащена дистанционным пультом управления, который может быть вынесен на дистанцию более 300 м. Передача команд осуществляется по проводам.
Наведение счетверенной ПУ осуществляется аналогично базовой версии. Оператор применяет встроенный лазерный дальномер для определения дальности до цели, после чего ЭВМ расчета траектории полета реактивной гранаты вычисляет необходимый угол возвышения.
ТАСС

09.12.2017
Иорданская компания «Джадара» представила на завершившейся в Колумбии международной выставке EXPODEFENCA 2017 разработанный в России гранатомет РПГ-32 «Нашшаб», а также другое вооружение, созданное в собственном конструкторском бюро, сообщил «Интерфаксу-АВН» в четверг директор представительства компании в Москве Юрий Кашко.
«На стенде компании была представлена основная продукция: гранатометный комплекс РПГ-32, дистанционно управляемый мобильный боевой модуль QUAD-2 на основе гранатомета РПГ-32 и снайперская винтовка J-9″, – сказал Ю.Кашко.
По его словам, компания «Джадара» во второй раз принимает участие в международной военной выставке в Латинской Америке.
«Страны Латинской Америки представляют для нас огромный интерес в качестве потенциального и очень перспективного рынка в плане продажи как серийной продукции, так и нового изделия, разработанного конструкторским бюро «Джадара», которое будет презентовано в мае 2018 года на выставке SOFEX-2018 в Аммане», – сказал Ю. Кашко.
Ранее сообщалось, что гранатомет РПГ-32 «Нашшаб» был разработан российской стороной по заказу и при финансировании Иордании. Гранатомет принят на вооружение иорданской армии, а также предназначен для поставки на экспорт.
«Нашшаб» способен поражать практически всю современную и перспективную бронетанковую технику, а также фортификационные сооружения и живую силу противника.
Завод по производству гранатометных комплексов РПГ-32 «Нашшаб» был запущен в мае 2013 года при участии короля Иордании Абдаллы II и генерального директора госкорпорации «Ростех» Сергея Чемезова. Производственные мощности завода рассчитаны на выпуск 60 тысяч выстрелов для гранатомета РПГ-32 «Нашшаб» в год. Комплектующие для сборки выстрелов поставляются из России.
Интерфакс-АВН

EXPODEFENSA 2017 – МЕЖДУНАРОДНАЯ ВЫСТАВКА ОБОРОНЫ И БЕЗОПАСНОСТИ

08.02.2018

Россия разрешила Иордании, выпускающей у себя по российской лицензии ручные противотанковые гранатометы (РПГ), экспортировать их в третьи страны, сообщил помощник президента России по вопросам военно-технического сотрудничества Владимир Кожин.
В интервью газете «Коммерсант» Кожин напомнил, что несколько лет назад в Иордании с участием России было открыто производство РПГ. Выпускаются гранатометы РПГ-32.
«Завод успешно функционирует», — отметил Кожин.
РИА Новости

ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО


РУЧНОЙ ГРАНАТОМЕТНЫЙ КОМПЛЕКС РПГ-32 «ХАШИМ»

Первый в мире мультикалиберный ручной гранатометный комплекс РПГ-32 («Хашим») — это оружие нового поколения, обладающее наиболее высокими ТТХ среди всех существующих в мире образцов аналогичного класса, разрабатывается ФГУП «ГНПП «Базальт» совместно с ВС Иорданского Хашимитского Королевства. Иордания финансировала разработку РПГ-32 с 2005 года.
РПГ-32 предназначен для ведения огня гранатами калибра 72 и 105 мм и является оружием многоразового применения.
Комплекс состоит из двух частей: пускового устройства многоразового применения и набора одноразовых мультикалиберных картриджей калибра 72 и 105мм.
В служебном положении внутри трубы пускового устройства находится прицельное приспособление, представляющее собой коллиматорный прицел и элементы электрозапуска гранаты. Пусковое устройство может быть укомплектовано оптическим ночным прицелом. ПУ имеет эргономику, позволяющую бойцу подготовить гранатомет к стрельбе в короткий срок в условиях боя и с высокой вероятностью поражения вести огонь из всех положений: стоя, с колена, лежа.
Набор картриджей (72 и 105 мм) позволяет эффективно поражать все существующие виды целей: современные и перспективные танки, бронемашины, фортификационные сооружения, живую силу противника и другие цели. Мультикалиберность и наличие картриджей разного типа действия обеспечивают оптимальную боевую нагрузку для бойца в зависимости от круга решаемых задач и вида поражаемых целей.
Важной особенностью гранатомета РПГ-32 является одинаковая баллистика всех выстрелов, что существенно сокращает объем боевой подготовки бойца.
Российская госкомпания «Базальт» откроет в Иордании совместное предприятие по производству гранатометов РПГ-32. Иордании будет собирать гранатометы из российских комплектующих, однако часть деталей будет производиться и в Иордании.
Представители «Базальта» называют российско-иорданский гранатомет «наиболее совершенным оружием ближнего боя», и утверждают, что он может уничтожать любые виды бронированной техники на дистанции до 700 метров.

ХАРАКТЕРИСТИКИ

Калибр гранатомета, мм – 105
Масса гранатомета с прицелом, кг – 3
Длина комплекса (с контейнером), мм – 900… 1200
Масса заряженного комплекса, кг – 6…10
Прицельная дальность, м – 700
Бронепробиваемость (после динамической защиты), мм – не менее 650


• РУЧНОЙ ГРАНАТОМЕТНЫЙ КОМПЛЕКС РПГ-32 «ХАШИМ» НА МАКС-2011
• РУЧНОЙ ГРАНАТОМЕТНЫЙ КОМПЛЕКС РПГ-32 «ХАШИМ» НА МВСВ-2008 И МВСВ-2010
• НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ «БАЗАЛЬТ»
• ПРОТИВОТАНКОВЫЕ ГРАНАТОМЁТЫ ОТЕЧЕСТВЕННЫЕ
• ГРАНАТЫ И ГРАНАТОМЕТЫ, ОГНЕМЕТЫ
• ПЕХОТНОЕ ВООРУЖЕНИЕ, НЕЛЕТАЛЬНОЕ ОРУЖИЕ

Противотанковая реактивная установка РПГ-7 | Military-Today.com

Страна происхождения Советский Союз
Поступил на службу 1961
Оружие калибра 40 мм
Боевая часть калибра 40 — 105 мм
Вес БЧ 2 — 4,5 кг
Вес (без нагрузки) 7. 9 кг
Вес (в снаряженном состоянии) 9,9–13 кг
Длина 950 мм
Начальная скорость 115 — 300 м/с
Скорострельность до 4 об/мин
Прицельная дальность 500 м
Дальность эффективного огня (по танкам) 200 м
Дальность эффективного огня (по зданиям и стационарные мишени) до 500 м
Бронепробиваемость 260 — 750 мм



Мощный. Дешевый. Простой. Крепкий. РПГ-7, несомненно, самый известный противотанкового гранатомета, который когда-либо разрабатывался с момента его появления в 1961 году. остается в производстве, на сегодняшний день выпущено более 9 миллионов единиц. То РПГ-7 продолжает служить более чем в 40 странах, а также в большом количестве нерегулярных воинских формирований.

РПГ-7, расшифровывается как русский Ручной Противотанковый гранатомёт или ручной противотанковый гранатомёт (хотя его чаще называют ракетным Граната или «РПГ»), является дальнейшим развитием гранаты 1949 г. РПГ-2, сам на базе на немецком Panzerfaust времен Второй мировой войны и американской базуке.Его начальник улучшения по сравнению с РПГ-2 заключаются в значительном улучшении дальности и увеличении пробиваемость брони.

РПГ-7 представляет собой однозарядную гладкоствольную стальную трубу многоразового использования с диаметром 40 миллиметров. Этот безоткатный, стреляющий с плеча, пусковая установка с дульным заряжанием может стрелять самыми разнообразными ракетами. оптический и прицельные приспособления обычно входят в стандартную комплектацию, хотя ночное видение можно использовать достопримечательности.

Середина ствола покрыта деревом для защиты оператора от тепла, а две ручки расположены близко друг к другу в центр оружия.

Еще одним преимуществом этого универсального оружия является то, что оно может пожар внутри зданий из-за его относительно небольшой обратной волны. Тем не менее, это оружие дает очень заметные вспышки, шум, и дым.

Через 10 метров срабатывает внутренний ракетный двигатель ракеты. и четыре стабилизационных плавника раскладываются, придавая оружию максимальную начальная скорость 300 метров в секунду.

Обычно РПГ-7 управляется наводчиком и помощником. который держит дополнительные патроны и защищает наводчика от нападения.

РПГ-7 имеет максимальную дальность 920 метров, после чего ракета детонирует. Тем не менее, он считается эффективным только в около 200 метров, на этом расстоянии, по оценкам, около 50% шанс поразить медленно движущуюся цель размером 5 на 2,5 метра.

За свой почти 60-летний срок службы РПГ-7 использовался для подбивать танки, уничтожать БТР, здания, укрепления, атака пехоту и сбивать низколетящие вертолеты.Кроме того, простой РПГ-7 на сегодняшний день сбил больше вертолетов, чем большинство переносных зенитно-ракетные комплексы. Кроме того, повстанцы предприняли обширные использование малых катеров, вооруженных преимущественно РПГ-7 и пулеметами.

Крупногабаритный ракеты крепятся на самом конце пусковой установки. Оружие этот стиль иногда называют «ступками с патрубками».

Используемые ракеты включают:

ПГ-7В базовая 85-мм осколочно-фугасная противотанковая (кумулятивная) ракета.Это пробивает около 260 мм катаной гомогенной брони;

ПГ-7ВМ улучшенная 70-мм кумулятивная ракета. Пробивает около 300 мм брони. Эта ракета летит быстрее базовой ПГ-7В и более устойчив к боковому ветру, следовательно, более точен;

ПГ-7ВС — это 73-мм кумулятивная ракета. Является усовершенствованной версией ПГ-7ВМ. с повышенной бронепробиваемостью. Тем не менее, он сохраняет вес и Габаритные размеры. Пробивает до 400 мм брони.Эта ракета была принят в 1973 г.;

ПГ-7ВС1 представляет собой более дешевый вариант ПГ-7ВС. Пробивает до 360 мм брони. Он был принят в середине 1970-х годов;

ПГ-7ВЛ — это более крупная 93-мм кумулятивная ракета. Имеет эффективную дальность до 150 м. против танков и 300 м против неподвижных целей. Пробивает до 500 мм брони;

ПГ-7ВР — это 105-мм реактивный снаряд с тандемной кумулятивной боевой частью. Имеет эффективную дальность 100 м. против танков и 200 м против неподвижных целей.Пробивает до 600 мм. стальная броня за ДЗ и 750 мм без ДЗ. Та же боеголовка используется ракеты РПГ-27 одноразовая ракетная установка и РПГ-29 перезаряжаемая ракетница. Эта ракета была принята на вооружение в 1980-х годах и предназначался для противодействия новейшим западным основным боевым танкам третьего поколение, например, американское M1 Abrams и британцы Челленджер;

ОГ-7В, а 40-мм ракета HE-FRAG с большим радиусом поражения;

ТБГ-7В, а 105-мм термобарическая ракета, обладающая разрушительным взрывчатым веществом эффект.

РПГ-7 повидал такую ​​широкую и разнообразную службу, что почти невозможно перечислить все конфликты, в которых он участвовал. От войны во Вьетнаме до войны в Персидском заливе РПГ-7 наверняка проверено боем.

РПГ-7 продолжают производить в таких странах, как Ирак, Румыния, Китай и Болгария. Даже если он будет продолжать служить в малобюджетных войсках в течение многих лет в роли огневой поддержки, это поэтапно исключено большинством вооруженных сил из противотанковой роли из-за его ограниченная эффективность против современных основных боевых танков.

Возможно, основной причиной популярности РПГ-7 является низкая стоимость колеблется от 500-2 000 долларов за пусковую установку и 100-500 долларов за ракета.

Варианты

РПГ-7: первоначальное обозначение модели.

РПГ-7В2: улучшенная версия. Он был принят на вооружение в 2001 году и является текущим производством. модели, используемой вооруженными силами России и некоторых других стран.

РПГ-7Д: легкая модель парашютиста, которую можно разбить на две части для транспорт.

РПГ-7Д3: улучшенная модель десантника. Аналогичен РПГ-7В2. Это было принят на вооружение в 2001 году и представляет собой текущую серийную модель, использующую Вооруженные силы России и, возможно, некоторых других стран.

Тип 69: улучшенный китайский вариант. Type 69 легче примерно на 2 килограмма. и на 50 миллиметров короче. Подобно РПГ-7Д3, он может складываться в Два куска. Кроме того, передняя рукоятка была исключена, чтобы сделать оружие дешевле.

Эйртроник USA RPG-7: клон РПГ-7, построенный в США.Особенности этой модели многочисленные дополнительные планки типа Пикатинни и используются обычные Штурмовая М16 компоненты винтовки. Сообщается, что это оружие было принято на вооружение Перу, Филиппины и, возможно, некоторые другие страны. То же компания также разработала аналогичные ПТРК PSRL-1, Mk.777 и GS-777. реактивные гранатометы, представляющие собой переработанные и улучшенные варианты РПГ-7.

Б-41: Камбоджийское и вьетнамское обозначение.

Статья Тигра

Хотеть публиковать собственные статьи? Посетите наш рекомендации для получения дополнительной информации.

Реактивная граната российского производства по-прежнему опасна, эффективна

  • С момента поступления на вооружение Советской Армии в 1949 году РПГ стал одним из самых знаковых видов оружия в мире.
  • В последующие десятилетия ролевая игра несколько раз обновлялась и остается такой же популярной и опасной, как и прежде.
LoadingЧто-то загружается.

Одно из самых культовых боевых орудий, когда-либо созданных, появилось благодаря советскому опыту Второй мировой войны, когда у пехоты Красной Армии не было ответа на вторжение немецких танков.

Простой и эффективный, похожий на метлу РПГ-7 стал одним из самых эффективных противотанковых средств послевоенного периода.Широко экспортируемый «РПГ» стал символом революции и террора, выставленным армиями и партизанами от Берлина до Пномпеня.

У Советского Союза во Второй мировой войне была серьезная проблема: у него не было эффективного ручного противотанкового оружия для пехоты. В Советской Армии были сотни пехотных дивизий, в которых одновременно находилось до миллиона пехотинцев, но отдельным пехотным пехотинцам было мало чем защищаться от немецкой бронетехники, такой как Panzerkampfwagen II и III.

Разработка кумулятивного противотанкового оружия резко повысила шансы пехоты на остановку танковой атаки.Принцип действия кумулятивного заряда впервые продемонстрировал Чарльз Манро, профессор Военно-морской академии США, в 1888 году.

В металлическую плиту или броню танка помещается конусообразная полость, за которой взрывается заряд взрывчатого вещества. Полость направляет силу взрыва через конус к наконечнику. Это позволяет кумулятивной боеголовке пробивать броню диаметром до семи раз больше диаметра заряда.

Немецкий солдат с Panzerfaust, март 1944 года. Бундесархив/Герхард Гронефельд

Кумулятивные заряды, разработанные для военного применения, стали известны как осколочно-фугасные противотанковые (кумулятивные) боеголовки.Большим преимуществом кумулятивных боеголовок было то, что, в отличие от традиционных бронебойных противотанковых снарядов, они не зависели от скорости и плотности снаряда для пробития брони. ТЕПЛОВОЙ заряд, брошенный в танк вручную, имел такую ​​же эффективность, как выстрел из высокоскоростной танковой пушки.

Немецкая армия первой применила эффективное переносное противотанковое орудие Panzerfaust. «Панцерфауст» был в основном палкой с кумулятивной боевой частью, запускаемой взрывом черного пороха, и все же ранние версии могли пробить до 140 мм брони.Окончательная версия Panzerfaust 250 отличалась перезаряжаемой пусковой трубой и пистолетной рукояткой.

Советы взяли Panzerfaust 250 и разработали собственную версию, Ручной Противотанковый Гранатомет-2 , или РПГ-2. Обычно неправильно переводимое как «реактивная граната», на самом деле это означает «ручной противотанковый гранатомет». РПГ-2 поступил на вооружение Советской Армии в 1949 году.

Реактивный, имел дальность 150 метров и мог пробивать броню толщиной 180 мм.Это позволяло самым неопытным новобранцам с родины с легкостью уничтожать новейшие танки НАТО, в том числе американские М26 «Першинг» и британские «Центурион». РПГ-2 широко экспортировался за границу и был вооружен как Северовьетнамской армией, так и подразделениями Вьетконга во время войны во Вьетнаме.

За РПГ-2 в 1961 году последовала его улучшенная версия, РПГ-7. У РПГ-7 была немного лучшая дальность: 200 метров против 150 метров.

Советский курсант тренируется с РПГ-7 в январе 1989 года.Патрик АВЕНТУРЬЕ/Гамма-Рафо через Getty Images

В отличие от РПГ-2, у которого были простые механические прицельные приспособления, новая версия имела оптический прицел ПГО-7 с 2,8-кратным увеличением, с подсветкой и прицельной сеткой для облегчения дальности и наведения на движущиеся цели.

В заднюю часть пусковой трубы добавлен конусообразный дефлектор, а для повышения устойчивости добавлена ​​передняя рукоятка. Кумулятивный снаряд ПГ-7 теперь мог пробивать броню танка толщиной 260 мм, а с улучшенной боевой частью ПГ-7М — до 300 мм.

РПГ-7 расширил концепцию переносного противотанкового оружия и в других отношениях. РПГ-7Д, предназначенный для десантников, разбирался на две части для облегчения транспортировки по воздуху. Новые гранаты включали осколочно-фугасный снаряд ОГ-7, полезный для небронированных целей и пехоты противника.

Появление так называемой взрывоопасной реактивной брони, в которой используются ящики со взрывчаткой, снижающей эффективность кумулятивных снарядов, побудило Советы разработать тандемный кумулятивный снаряд PG-7R. Более длинная и громоздкая граната содержала не один, а два заряда взрывчатого вещества, первый для нейтрализации реактивной брони, а второй — для детонации самой бронетехники.

РПГ-7 был выпущен на уровне отделения в Советской Армии и остальных странах Варшавского договора, то есть в каждом отделении от шести до девяти пехотинцев был один специальный стрелок из РПГ и его помощник. Это означало, что пехотная рота Варшавского договора могла собрать до девяти РПГ для защиты своего сектора с близкого расстояния в дополнение к противотанковым управляемым ракетам.

Партизан красных кхмеров с РПГ китайского производства в западной Камбодже, 26 февраля 1981 года.Алекс Боуи / Getty Images

Благодаря щедрой поддержке Советским Союзом партизан и революционных движений по всему миру, РПГ также использовались в Центральной Америке, Юго-Восточной Азии, конфликтах по всей Африке и на Ближнем Востоке.

РПГ

даже использовались немецкой фракцией Красной Армии при попытке убить американского генерала и Ирландской республиканской армией против британской армии в Северной Ирландии.

В 1993 году из РПГ-7 был сбит Super 64, вертолет Black Hawk, принадлежавший 160-му авиационному полку специальных операций, что привело к печально известной битве за Могадишо. Одним из самых известных пользователей РПГ были первые афганские моджахеды, которые использовали их в большом количестве против советских оккупационных войск с 1980 по 1988 год.

РПГ представляли постоянную угрозу во время войны в Ираке, вооружая сначала иракскую армию, а затем антиправительственные и антикоалиционные силы.Следуя по стопам моджахедов, Талибан выставляет на вооружение РПГ в огромном количестве; как указал автор Гордон Роттман, семь из восьми вертолетов армии США, сбитых в Афганистане в период с 2001 по 2009 год, были сбиты из РПГ.

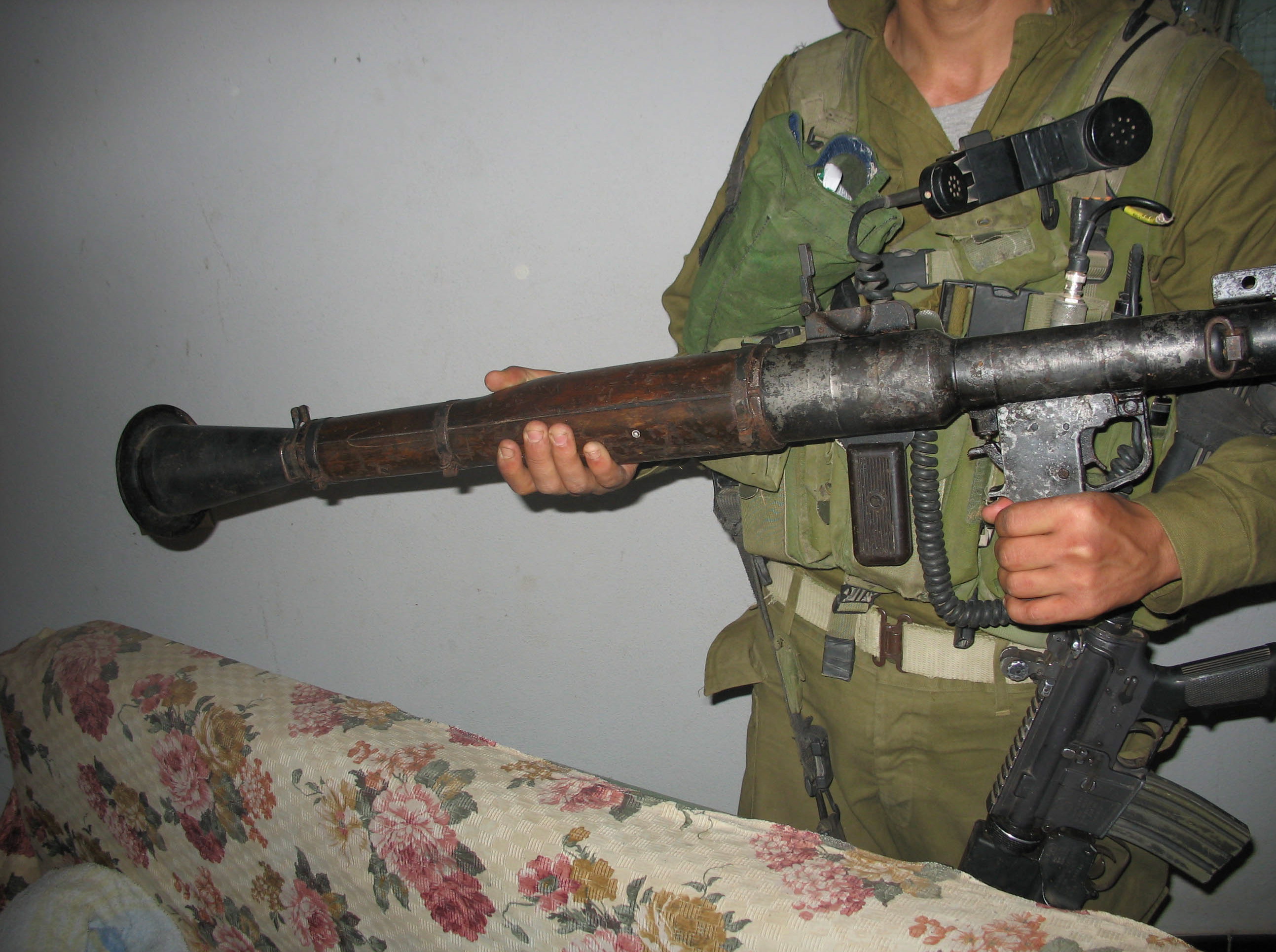

РПГ активно используются ХАМАСом и Хизбаллой, их можно найти почти у всех сторон в гражданской войне в Сирии, и они используются боевиками, верными Исламскому государству.

РПГ-7 был заменен еще более усовершенствованной моделью РПГ-16 в 1970-х годах. Самый последний РПГ, РПГ-29, был принят на вооружение в дни заката Советского Союза в 1991 году и сегодня находится на передовой в Сухопутных войсках России.

Боец Свободной сирийской армии с РПГ-29 во время боев на севере Алеппо, 27 декабря 2012 г.REUTERS/Махмуд Хассано

Стандартный противотанковый снаряд РПГ-29 представляет собой кумулятивный выстрел с тандемной боевой частью, с термобарическими топливно-воздушными боевыми частями, предназначенными для поражения бункеров и укреплений.

РПГ-29 достиг пробития современных западных танков в трех инцидентах, все в Ираке, против танков Abrams (дважды) и танка Challenger 2.

Советский опыт во Второй мировой войне сделал эффективное противотанковое оружие императивом на всех уровнях, вплоть до пехотного отделения.Хотя многие виды оружия Советского Союза, а затем и России отставали от своих западных аналогов на целое поколение, в случае с ручным противотанковым оружием дело обстояло иначе.

Поскольку напряженность между США, НАТО и Россией нарастает, планировщики должны иметь в виду, что даже российская легкая пехота может быть чрезвычайно опасна для бронетехники.

Кайл Мизоками — писатель из Сан-Франциско, посвященный вопросам обороны и национальной безопасности. Он появлялся в журналах The Diplomat, Foreign Policy, War is Boring и The Daily Beast.В 2009 году он стал соучредителем блога по вопросам обороны и безопасности Japan Security Watch.

РПГ-7: 60-летняя российская ракетная установка получает смертоносную модернизацию

Пожалуй, только после АК-47 ни одно оружие советского производства времен холодной войны не является таким культовым, как РПГ-7, переносной, многоразовый, неуправляемый реактивный противотанковый гранатомет, который впервые был представлен на вооружение. службу в июне 1961 года. Сейчас, шесть десятилетий спустя, оружие значительно совершенствуется, что может гарантировать, что оно останется в эксплуатации на десятилетия вперед.

В ознаменование 60-летия официального внедрения оружия во вторник НПО «Базальт», входящее в группу «Техмаш» государственного высокотехнологичного конгломерата «Ростех», объявило о проведении работ по модернизации РПГ -7В2 для повышения точности стрельбы.

«РПГ-7В2 уже принят на вооружение, но в настоящее время идет модернизация даже этого оружия по контракту с Минобороны России для повышения точности стрельбы», — сообщил ТАСС начальник конструкторского бюро «Базальт» Николай Середа.

Разработка РПГ-7, в основу которой легла противотанковая безоткатная пушка РПГ-2, началась в 1958 г., а 15 июня 1961 г. был подписан приказ о принятии платформы на вооружение вместе с ПГ-7В высокой — заряд взрывчатого вещества. Перезаряжаемая пусковая установка основана на стальной трубе диаметром 40 миллиметров, длиной 95,3 сантиметра и весом 7 килограммов.

Этот базовый дизайн практически не изменился за шесть десятилетий, но в платформу был внесен ряд улучшений.Благодаря этим модернизациям оружие остается на вооружении более чем в восьмидесяти странах мира. Новая версия почтенного РПГ-7 будет иметь новые прицелы, значительно повышающие точность оружия.

«Нужно вести огонь на большие дальности, до километра», — добавил Середа. «И он должен поразить танк на таком расстоянии. В настоящее время точность на таких дальностях выходит за габариты танка. Поэтому возникла необходимость в повышении этой точности, чтобы получить возможность поражать цель и поражать танк даже на расстоянии до 1 км.Точность стрельбы до пяти метров».

Еще один патрон для РПГ-7

Модернизированы не только прицелы, компания «Базальт Research» также объявила о начале серийного производства новейших выстрелов для РПГ-7В2. Уже сейчас для платформы производятся различные боеприпасы, способные поражать целый ряд целей, от бронетехники и вертолетов противника до противопехотных снарядов.

— Сейчас разработан еще один боеприпас для РПГ-7В2, — сказал Середа.«Он имеет обозначение О1 [серийное производство], прошел государственные испытания и использует нетрадиционные способы поражения и выведения из строя живой силы противника».

Новая серия снарядов также обещает быть на 30 процентов более эффективной, чем предыдущие боеприпасы. Основное внимание конструкторы уделили повышению бронебойного, термобарического и осколочного действия боеприпасов.

«Новые выстрелы расширили область применения гранатомета», — сообщил начальник 204-го военного представительства Минобороны полковник Леонид Масленников.«Сегодня это не только противотанковые боеприпасы, но и термобарические и осколочные заряды, поражающие как бронетехнику, так и живую силу противника».

Несмотря на долгий срок службы, легендарный гранатомет ПРГ-7 вряд ли в ближайшее время будет отправлен на пенсию.

«Я считаю, что у этого гранатомета большое будущее как минимум на ближайшие 30 лет, которое связано с модернизацией самого гранатомета и разработкой все новых и новых патронов, усиливающих его», — добавил Середа. «Более эффективные снаряды будут способны поражать действительно полный спектр целей на поле боя: от открытой живой силы до самой современной бронетехники, в том числе с динамической защитой.”

Питер Сучиу — писатель из Мичигана, сотрудничавший с более чем четырьмя десятками журналов, газет и веб-сайтов. Он регулярно пишет о военном стрелковом оружии и является автором нескольких книг о военных головных уборах, в том числе Галерея военных головных уборов , которая доступна на Amazon.com .

‎App Store: Метание оружия RPG 2

Суперзахватывающие бои с метанием оружия!
Больше оружия и секретных навыков, чем в предыдущей игре!
Испытайте тип битвы, который вы не можете получить больше нигде!

◆ Удобная, интуитивно понятная ролевая игра для несложных геймеров! ◆
Бросайте оружие, чтобы атаковать врагов! Уничтожайте брошенное в вас оружие!
Чем больше вы используете оружие, тем сильнее оно становится, повышая уровень во время боя! Секретные навыки активируются при повышении уровня!
Комбинируйте различное оружие и предметы для создания собственной боевой стратегии!
Продвигайтесь по сюжету, чтобы разблокировать новых персонажей. Овладение уникальными способностями каждого персонажа даст вам преимущество в бою.

◆Битва на Арене!◆
Вы можете проверить свои навыки на Арене!
Побеждайте там противников, чтобы получить редкое оружие и доспехи!

◆Сюжет◆
Это Небесный остров «Форселия»
Стремясь сохранить мир на Небесных островах, Лорд должен использовать свою технику «Двойной бросок оружия»
, чтобы покончить с вторгшимися монстрами.
Сегодня он принял заказ на уничтожение виверны и собирается выполнить его.
Это только начало гораздо более крупной битвы, которая в конечном итоге определит судьбу всех Небесных островов.

◆Рекомендуется для…◆
Любителям ролевых игр
Любителям напряжённых сражений
Тем, кто ищет пиксельные офлайн-игры
Любителям ролевых экшенов
Руби и руби элементы
Убей время бесплатно

Это новая версия «Оружия». Метание РПГ».

———————————————— ——
Материалы заимствованы со следующих сайтов
Usui no kai (https://enty. jp/usui634)
R do (http://www.geocities.co.jp/Milano-Cat/3319/)
Bakenekokan (http://neko.moo.jp/)
Whitecat (http://whitecafe. sakura.ne.jp)
obane no koya (http://obane.tuzikaze.com/)
M-ART (http://mart.kitunebi.com/)
Бескрылый серафим (http://wingless-seraph. net)
Музыка амача (http://amachamusic.chagasi.com/)
Бесплатные звуковые эффекты (http://taira-komori.jpn.org/)
Лаборатория звуковых эффектов (http://soundeffect-lab.info/ )
———————————————— ——

РПГ-7, обнаруженные во время перестрелки в Кашмире, блокируют систему безопасности повстанческие органы.

Использование этого оружия, которое может повредить широко используемую бронетехнику, знаменует собой значительную эскалацию в регионе, где до недавнего времени боевикам не хватало оружия.

Правительственные силы изъяли гранатомет и два снаряда к нему у боевика, который пытался атаковать колонну пограничников в южном Кульгамском районе. Позже боевик был убит во время перестрелки и опознан как иностранец Усман.

По данным полиции,

Усман, пакистанец, проник в страну не менее шести месяцев назад и был близким соратником старшего командира «Джаиш-и-Мохаммад» Исмаила Алви, убитого в прошлом месяце.

«Обнаруженные данные показывают, насколько масштабным был удар боевиков… после того, как боевики долгое время [использовали] РПГ», — сказал Виджай Кумар, генеральный инспектор полиции Кашмирской зоны.

Впервые как минимум за последнее десятилетие боевики применили РПГ для совершения нападения, несмотря на то, что в ходе поисковых операций было обнаружено немного такого ржавого оружия.

РПГ-7, изъятый ​​у убитого боевика в Кульгаме, представляет собой переносное ракетное оружие, стреляющее реактивными снарядами с фугасной боевой частью.

Шеш Пол Вайд, бывший начальник полиции, сказал, что обнаружение таких РПГ «вызывает беспокойство и может привести к большим жертвам». «Вызывает озабоченность то, как это оружие попадает внутрь. Это должно быть расследовано», — сказал он.

Восстановление также имеет значение, поскольку боевикам в регионе не хватало оружия, а многие боевики, убитые за последние два года, были вооружены только пистолетами.

Поток оружия в Кашмирскую долину значительно сократился, так как за последнее десятилетие вдоль Линии контроля появилась многоуровневая система защиты от проникновения.

В сентябре прошлого года начальник штаба 19-й пехотной дивизии, Барамулла, генерал-майор Вариндер Ватс заявил, что в цепочке поставок произошла «остановка», из-за которой боевики оказались «в беде».

«Мы довольно успешно пресекали попытки проникновения, а также контрабанду оружия и военных запасов… они [боевики] не получают крупнокалиберное оружие или автоматы АК, поэтому они довольствуются пистолетами, это влияет на их попытка», — заявила армия в прошлом году.

В 2020 году с мест перестрелок и оперативно-розыскных мероприятий изъято 210 автоматических винтовок и 228 пистолетов, многие из них при неудавшихся попытках контрабанды.

За последние два года правительственным силам также удалось вернуть несколько единиц оружия, проникших в регион.

К. Раджендра Кумар, еще один бывший начальник полиции Джамму и Кашмира, сказал, что РПГ использовались боевиками в первые годы повстанческого движения.

«Но это (было) окончено, я не уверен, был ли это 2005 или 2003 год, (когда) закончились поставки. Теперь похоже, что они снова получают припасы», — сказал Кумар.

Он сказал, что обнаружение РПГ в перестрелке в Кульгаме было «значительным».«Используя стрелковое оружие, они должны подойти близко [для проведения любой атаки], но с помощью РПГ они могут атаковать на расстоянии», — сказал он.

«Надо выяснить, откуда он взялся, как попал внутрь. Также будет видно, старые ли они и введены ли они сейчас в эксплуатацию», — сказал он.

Выберите план в соответствии с вашим местоположением

A Unit of Modern Forces Living History Group ——

РПГ — это транслитерация «ручной противотанковый гранатомет»), что переводится как «ручной противотанковый гранатомет». Таким образом, реактивная граната является бэкронимом.

РПГ-7 — широко производимый переносной реактивный противотанковый гранатомет, запускаемый с плеча. Первоначально РПГ-7 и его предшественник РПГ-2 были разработаны в Советском Союзе, а теперь производятся компанией «Базальт». Оружие имеет индекс ГРАУ 6Г3.


RT New York 1-0 модифицировал РПГ-гранаты с гвоздями для дополнительного осколочного эффекта и назвал их The Porcupine

Прочность, простота, низкая стоимость и эффективность РПГ-7 сделали его самым широко используемым противотанковым оружием в мире.В настоящее время это оружие используется примерно в 40 странах, а девять стран производят его в различных вариантах. Он также популярен среди нерегулярных и партизанских сил. РПГ использовался практически во всех конфликтах на всех континентах, начиная с середины 1960-х годов, начиная с войны во Вьетнаме и заканчивая сегодняшней войной в Афганистане и войной в Ираке.

Пусковая установка является перезаряжаемой и основана на простой фрезерованной стальной трубе диаметром 40 миллиметров, длиной 95,3 сантиметра и весом 7 килограммов.Середина трубки обернута деревом для защиты пользователя от тепла, а конец расширяется для защиты от взрыва и уменьшения отдачи. Прицел обычно оптический с резервным железным прицелом, также доступны пассивные инфракрасные и ночные прицелы.

Как и у аналогичного оружия, граната выступает из пусковых труб. Его диаметр составляет 40–105 миллиметров, а вес — от 2,5 до 4,5 килограммов. Он запускается пороховым разгонным зарядом, придающим ему начальную скорость 115 метров в секунду и создающим облако светлого серо-голубого дыма.Ракетный двигатель запускается через 10 метров и выдерживает полет до 500 метров с максимальной скоростью 295 метров в секунду. Граната стабилизируется двумя наборами стабилизаторов, которые раскрываются в полете: один большой набор на стабилизирующей трубе для сохранения направления и меньший передний набор для обеспечения вращения. Граната может пролететь до 1100 метров; взрыватель устанавливает максимальную дальность, обычно 920 метров.

Точная стрельба затруднена на дальностях более 300 метров, а с РПГ-7 всегда верна фраза «чем ближе, тем лучше».Во время советского вторжения в Афганистан моджахеды, как правило, использовали это оружие на расстоянии менее 80 метров. Они использовались во время войны во Вьетнаме, чтобы противостоять внедрению легкобронированных M113. Этому противодействовала установка пучков колючей проволоки для предварительного подрыва боеголовок. Бронетехника США в Ираке была оснащена решетчатой ​​броней типа «птичья клетка» для защиты от РПГ.

РПГ (Ракетная установка) | Статистика оружия в GTA 5 Online, цена, как получить

РПГ (Ракетная установка) — оружие класса тяжелого оружия, представленное в Grand Theft Auto V и GTA Online.

Дизайн РПГ (ракетной установки) основан на реальном РПГ-7. Игровая версия оружия производится компанией Shrewsbury.

Это оружие может быть окрашено в другой цвет, но не имеет настроек навесного оборудования.

Это оружие также появляется в Grand Theft Auto IV, GTA San Andreas, GTA Vice City и Grand Theft Auto III.

Как получить РПГ (Ракетную пусковую установку) в сюжетном режиме GTA 5:

В сюжетном режиме GTA V РПГ (ракетная установка) можно приобрести в Ammu-Nation по цене 6 500 долларов США .

Становится доступным после завершения миссии Блиц-игра в режиме истории.

Как получить РПГ (ракетницу) в GTA Online:

РПГ (Ракетная установка) можно приобрести в GTA Online у ​​Ammu-Nation по цене 26 250 долларов США .

Доступен для покупки после достижения ранга 100 в GTA Online.

РПГ (Ракетная установка) Описание:

Портативное противотанковое оружие, запускаемое с плеча и стреляющее разрывными боеголовками.Очень эффективен для уничтожения транспортных средств или больших групп нападавших.

РПГ (Ракетная установка): Статистика GTA V

Урон

100,00

Скорострельность

5,00

Точность

10.00

Диапазон

70,00

Размер зажима

10.00

Комбинезон 39.00
Разблокировать ранг 100
Емкость боеприпасов 1

РПГ (Ракетная установка): Информация о GTA V

Производитель Шрусбери
Класс оружия Тяжелое оружие
Доступен в Амму-Нация
Доступно после миссии (Сюжетный режим)
Цена режима истории 6500 долларов США
GTA Online Цена 26 250 долларов США
Модификации Только покраска
Основано на (реальной жизни) РПГ-7
Примечания РПГ также известен как «Ракетная установка»

RPG (Ракетная установка): настройки GTA V и GTA Online

Патроны и магазин GTA V GTA Online (разблокировка)
Ракеты (2) 100 долларов 1000 долларов (ранг 100)
Тона
Черный По умолчанию По умолчанию
Армия 100 долларов 5000 долларов (Убить 100 игроков)
Зеленый (Коллекционное и расширенное издание) 200 долларов $5 250 (Убить 200 игроков)
Оранжевый (Коллекционное и расширенное издание) 400 долларов $5500 (Убить 400 игроков)
LSPD 600 долларов $5750 (Убить 600 игроков)
Розовый (Коллекционное и расширенное издание) 800 долларов 7500 долларов (Ранг 50)
Золото (Коллекционное и расширенное издание) 1000 долларов 10 000 долларов (75-й уровень)
Platinum (коллекционное и расширенное издание) 1500 долларов США 12 500 долларов (ранг 100)

РПГ (ракетная установка): внешний вид GTA V

РПГ (Ракетная установка): Скриншоты GTA V

.
