Гранатомет РПГ-7. Дальность стрельбы. Вес. Размеры. Калибр / Гранатометы / Артиллерия и минометы / Стрелковое вооружение / Арсенал-Инфо.рф

Гранатомёт РПГ-7 (индекс ГРАУ — 6Г3) — советский / российский многоразовый ручной противотанковый гранатомёт (также реактивная противотанковая граната) для стрельбы кумулятивными боеприпасами. Предназначен для борьбы с танками, самоходными артиллерийскими установками и другой бронетехникой противника, может быть использован для уничтожения живой силы противника в укрытиях, а также для борьбы с низколетящими воздушными целями.

Гранатомет РПГ-7 — видео

Разработан ГСКБ-47 (ныне ГНПП «Базальт») и принят на вооружение в 1961 году. Выпущено более 9 000 000 РПГ-7. Эффективно использовался практически во всех вооружённых конфликтах с 1968 года (когда впервые был применён во Вьетнаме) и до наших дней. Благодаря появлению новых боеприпасов РПГ-7 представляет существенную опасность и для современной бронетехники, поэтому остаётся востребованным и в наши дни.

В начале 50-х годов в систему противотанковых средств ближнего боя Советской армии входили ручная граната РКГ-3, винтовочный гранатомет ВГ-45, ручной противотанковый гранатомет РПГ-2, станковый противотанковый гранатомет СГ-82 и безоткатные орудия — Б-10 и Б-11. В 1954 году НИИ-3 Главного артиллерийского управления, проведя широкие исследования по определению соответствия этой системы современным требованиям войск, выдал тактико-технические требования на разработку более совершенных ручных гранатометов. К этому времени разработкой гранатометных комплексов занимался целый ряд предприятий: ГСКБ-30, НИИ-24, НИИ-6 (все Москва), филиал НИИ-1 и СНИП (г. Красноармейск Московской обл.), НИИИ (г. Балашиха Московской обл.).

Но гранатометы не были основным направлением работы этих предприятий, и поэтому разработки часто передавались от одного предприятия к другому, что, естественно, приводило к дроблению задач: не в полной мере использовался творческий потенциал специалистов. С целью проведения единой технической политики, концентрации сил и средств приказом Государственного комитета по оборонной технике в 1958 году головным предприятием по разработке гранатометных комплексов назначается ГСКБ-47 (г. Москва) (ныне ФГУП «ГНПП «Базальт») с филиалом в г. Красноармейске Московской области (Красноармейское научно-производственное подразделение — КНПП). При этом гранатометный отдел из НИИИ (г. Балашиха) был передан в ГСКБ-47, а соответствующие отделы филиала НИИ-1 и СНИП — в Красноармейский филиал.

В 1958—1961 годах в ГНПП «Базальт» (тогда ГСКБ-47) проводились работы по созданию 45-мм гранатомета РПГ-150 с 83-мм надкалиберной гранатой ПГ-150. После проведения полигонных испытаний этот комплекс получил наименование РПГ-4. В 1958 году комплекс РПГ-4 прошел войсковые, а в 1961 году — полигонные испытания. Он полностью удовлетворял требованиям тактико-технического задания на его разработку и превосходил по основным показателям своего предшественника РПГ-2. Однако к этому времени были получены первые результаты по РПГ-7 с активно-реактивным выстрелом ПГ-7В, основные характеристики которого (дальность стрельбы и бронепробиваемость) существенно превосходили РПГ-4. В результате комплекс РПГ-4 не был принят на вооружение.

Первым гранатометным комплексом, разработанным Красноармейским подразделением ГНПП «Базальт» (тогда ГСКБ-47) и принятым на вооружение, был ручной противотанковый гранатомет РПГ-7 с выстрелом ПГ-7В. Разработка гранатомета происходила в 1958—1961 годах. Главный конструктор — В.К. Фирулин. В создании гранатомета принимали участие Тульское ЦКИБ СОО, Ковровский механический завод (непосредственно работы по гранатомету в Ковровском ОКБ-575 вел В.В. Дегтярев), Высокогорский механический завод, Нижнетагильский химический завод «Планта» и др., главный конструктор ОКБ-575 А.Никифоренко, главный инженер ОКБ-575 И.Потапов, начальник 5-го отдела ОКБ-575 А.Сорокин, а также ведущий конструктор РПГ-7 В.В. Дегтярев, конструкторы А.Алымов, М. Горбунов, А.Ивашутич, А.Севастьянова и др. Выстрел ПГ-7В к гранатомёту РПГ-7 сконструирован В.К. Фирулиным (Государственная премия СССР — 1964 г.). Заводские испытания проведены с 25 февраля по 11 июня 1960 года. Испытания прошли успешно. Комплекс был принят на вооружение 16 июня 1961 года и до сих пор находится на вооружении Российской армии. Разработка к гранатомёту выстрелов с гранатами различного поражающего действия, усовершенствование прицельных приспособлений значительно расширили возможности гранатомета, сделали его многоцелевым.

Конструкция РПГ-7

РПГ-7 является лёгким динамореактивным (без отдачи при выстреле) оружием. В основу гранатомета и выстрела были положены оправдавшие себя в РПГ-2 схемы безоткатного пускового устройства многоразового применения и выстрела с надкалиберной боевой частью. Гранатомет состоит из ствола с оптическим и механическим прицелами, ударно-спускового механизма с предохранителем, бойкового механизма.

Ствол гранатомёта

Ствол гранатомёта состоит из трубы и патрубка и служит для направления полёта гранаты и отвода пороховых газов при выстреле. В отличие от РПГ-2, гранатомет РПГ-7 имеет расширение ствола в его средней части — зарядную камеру — для более полного использования энергии метательного заряда, и раструб в казенной части — для обеспечения безоткатности комплекса.

Ударно-спусковой механизм

Ударно-спусковой механизм — служит для спуска курка с боевого взвода, нанесения удара по бойку и для постановки на предохранитель.

Прицельные приспособления

Механический прицел

Механический прицел — используется в случае повреждения (выхода из строя) оптического прицела.

Оптический прицел

Основным для РПГ-7 является оптический прицел ПГО-7 (или его модификации ПГО-7В, ПГО-7В-2, ПГО-7В-3). Оптический прицел предназначен для наблюдения за полем боя, определения дистанции до цели, введения поправок на дальность и скорость движения цели, с учётом баллистики различных боеприпасов и наведения гранатомёта на цель с учётом поправок. Прицел представляет собой оптическую систему линз и призм, заключённую в герметичный металлический корпус, заполненный сухим азотом для предотвращения запотевания. Оптический прицел обеспечивает фиксированное видимое увеличение цели 2,7 крат. Прицел оснащён набором светофильтров, улучшающих видимость в сложных погодных условиях. Для предотвращения демаскирующих бликов от солнца и загрязнения прицел оснащён резиновым колпачком, надеваемым на объектив.

Сетка прицела ПГО-7В имеет развитую шкалу поправок, а также дальномерную шкалу, позволяющую быстро определить дальность до цели типа «танк» (высотой 2,7 м). Маховичок обеспечивает ввод углов прицеливания в пределах 0 — 51,2 артиллерийских единиц, а прицельная марка на сетке: 0 — 45,7. В условиях плохой освещённости возможна подсветка сетки прицела. Лампа подсветки использует гальванические элементы питания А316 или 2РЦ63. Прицел сохраняет свои характеристики в большом диапазоне температур (от −50 до +50 °C), а также способен выдерживать высокие механические нагрузки.

Ночной оптический прицел

Гранатомёт РПГ-7 может оснащаться ночными прицелами первого поколения (такими как специализированный гранатомётный ночной прицел ПГН-1, либо универсальным ночным прицелом НСПУМ (изделие 1ПН58)[4]) или ночными прицелами второго поколения НСПУ-3. У гранатомёта с ночным прицелом дополнительно вводится механизм светоблокировки, исключающий засветку прицела пламенем собственного выстрела.

Универсальное прицельное приспособление

Универсальное прицельное приспособление представляет собой механическое устройство массой 0,55 кг для введения поправок в оптический прицел. Применяется с 2001 года в гранатомётах модификаций РПГ-7В2 (РПГ-7Д3) совместно с оптическим прицелом. Позволяет существенно увеличить прицельную дальность стрельбы термобарическими (ТБГ-7В) и осколочными (ОГ-7В) гранатами: до 550 и 700 метров соответственно.

Другие виды прицелов

Совместно с РПГ-7 применяются так же и другие прицельные приспособления (в том числе и кустарного производства): от самодельных механических прицелов взамен повреждённых оригинальных, до высокотехнологичных лазерных и коллиматорных прицелов. Большинство подобных устройств не позволяют вводить поправки на дальность и движение цели, поэтому эффективны лишь на малых дальностях.

Модификации РПГ-7

На основе базового варианта РПГ-7 был создан облегчённый десантный вариант гранатомёта с разъёмным стволом, а также ряд модификаций, отличающихся прицельными приспособлениями:

РПГ-7 (индекс ГРАУ — 6Г3) — Первая модель, принятая на вооружение в 1961 году. Оснащался оптическим прицелом ПГО-7.

РПГ-7В (индекс ГРАУ — 6Г3) — уже в начале 1960-х годов РПГ-7 стал оснащаться прицелом ПГО-7В с откорректированными углами прицеливания, и с тех пор назывался РПГ-7В.

РПГ-7Д (индекс ГРАУ — 6Г5) — десантный вариант, с разъёмным стволом и сошкой. Принят на вооружение в 1963 году.

РПГ-7Н / РПГ-7ДН (индекс ГРАУ — 6Г3 и 6Г5) — модификации РПГ-7В и РПГ-7Д оснащённые ночными прицелами ПГН-1, НСПУ, или НСПУМ (1ПН58)

РПГ-7В1 (индекс ГРАУ — 6Г3-1) — модификация 1988 года с оптическим прицелом ПГО-7В3, прицельная шкала которого рассчитана на стрельбу новыми выстрелами ПГ-7ВР и ТБГ-7В, наряду со всеми старыми выстрелами. Также добавлена съёмная сошка

РПГ-7Д1 (индекс ГРАУ — 6Г5М) — модификация 1988 года десантного варианта гранатомёта с установкой прицела ПГО-7В3

РПГ-7В2 (индекс ГРАУ — 6Г3-2) — модификация 2001 года с универсальным прицельным приспособлением УП-7В

РПГ-7Д2 (индекс ГРАУ — 6Г5М2) — модификация 2001 года десантного варианта с универсальным прицельным приспособлением УП-7В

РПГ-7Д3 (индекс ГРАУ — 6Г5М3) — модификация 2001 года, десантный вариант РПГ-7В2

Airtronic USA RPG-7 — клон РПГ-7 производства США. По данным на 2013 год находится на вооружении сил специальных операций Перу.

Airtronic USA Mk.777 — клон РПГ-7 производства США, облегченный до 3,5 кг. Ресурс порядка 500-1000 выстрелов.

Гранаты для РПГ-7

Строение выстрела для РПГ-7

Несмотря на разнообразие существующих выстрелов для РПГ-7, все они имеют схожую структуру и отличаются только типом и строением головной части. Выстрел делится на 3 части: головную часть, обеспечивающую непосредственное поражение цели, реактивный двигатель, обеспечивающий разгон гранаты на траектории полёта и пороховой заряд, обеспечивающий вылет гранаты из трубы гранатомёта.

Реактивный двигатель присоединен сзади к головной части гранаты и отличается конструктивной простотой. В камере длиной 250 мм находится реактивный заряд — шашка из нитроглицеринового пороха (между диафрагмой и упором), а также пирозамедлитель с воспламенителем из дымного ружейного пороха (ДРП). При горении шашки пороховые газы истекают с большой скоростью через шесть отверстий соплового блока назад, и реактивная струя, возникающая при этом, движет гранату. Для обеспечения правильного полета гранаты за реактивным двигателем расположен стабилизатор. Чтобы истекающие из сопел пороховые газы, имеющие высокую температуру, не повредили стабилизатор, сопловый блок расположен на переднем конце корпуса двигателя (практически в центре тяжести), и сопла имеют небольшой наклон к оси двигателя. Такое расположение соплового блока эффективно с точки зрения обеспечения правильности полета.

Для сообщения гранате начальной скорости к реактивному двигателю при заряжании присоединяется на резьбе стартовый пороховой заряд. Он размещен в картонной гильзе, по оси которой расположена трубка стабилизатора с четырмя сложенными перьями, свободно поворачивающимися на осях. Трубка стабилизатора заканчивается сзади турбинкой с наклонными лопастями. В турбинке расположен трассер для наблюдения за полетом гранаты. Вокруг трубки стабилизатора размещен ленточный нитроглицериновый порох, внутри неё — воспламенитель из дымного ружейного пороха.

Воспламенение стартового порохового заряда происходит от удара бойка по капсюлю-воспламенителю, расположенному в дне реактивного двигателя. Луч огня от капсюля-воспламенителя проходит по Г-образному каналу, воспламеняя навеску дымного ружейного пороха и ленточный порох. Высокое давление образующихся газов прорывает картонную гильзу, и газы заполняют объем зарядной камеры гранатомета. Когда давление в камере достигает определенного предела, достаточного для проталкивания пенопластового пыжа через сопло гранатомета, начинается истечение газов. Назначение зарядной камеры и пыжа состоит в том, чтобы еще до начала истечения газов возникло необходимое давление, под действием которого энергия пороховых газов будет более полно использована на полезную работу по сообщению гранате движения. С началом истечения газов начинается движение гранаты вперед по стволу, а также её вращение (в результате воздействия газов на турбинку). Максимальное давление пороховых газов в стволе гранатомета не превышает 900 кг/см2 , что в 3—4 раза меньше, чем в стволе оружия с закрытым затвором. С началом движения гранаты происходит накол капсюля пирозамедлителя реактивного двигателя, начинается горение замедлительного состава пирозамедлителя.

При вылете гранаты из канала ствола под действием центробежных сил и набегающего потока воздуха раскрываются лопасти стабилизатора. После удаления гранаты от стреляющего на безопасное расстояние в 15—20 м — от пирозамедлителя загорается воспламенитель ДРП и шашка реактивного двигателя. Образовавшиеся газы выталкивают из сопел герметизаторы; начинается работа двигателя. Истекающие из сопел двигателя газы создают реактивную силу, сообщающую гранате дополнительную скорость. Время работы двигателя — 0,4—0,6 с. За это время граната пролетает 100—120 м (активный участок траектории). Скорость гранаты от 120 м/с в момент вылета возрастает в конце активного участка траектории до 300 м/с. Вращение гранаты вокруг своей продольной оси в полете поддерживается за счет воздействия встречного потока воздуха на скосы лопастей стабилизатора и на турбинку, установленную в хвостовой части стабилизатора, и составляет несколько десятков оборотов в секунду. Стабилизированный полет гранаты обеспечивается её хвостовым оперением — четырьмя лопастями стабилизатора.

Вращение гранаты вокруг своей продольной оси применено для повышения кучности стрельбы, так при вращении гранаты уменьшается влияние на рассеивание погрешностей в симметричности лопастей стабилизатора, соплового блока и корпуса гранаты, неизбежных в пределах допусков при массовом производстве. К примеру, если одна лопасть стабилизатора имеет какую-то погрешность, то вращающаяся граната не отклонится из-за этого от заданного направления. Другая граната может иметь другую неточность в изготовлении и получит на полете из-за этого отклонение, не совпадающее с первым. Поэтому рассеивание при стрельбе не вращающимися снарядами, полет которых стабилизируется хвостовым оперением, оказывается увеличенным. В случае, когда оперенной гранате придают вращение, погрешность изготовления, вызывающая в данный момент, например, отклонение гранаты вправо, через пол-оборота приведет к отклонению влево, т.е. в противоположную сторону. Точно так же другие ошибки в изготовлении гранат через каждые пол-оборота будут вызывать отклонения противоположных направлений. Таким образом, удается усреднить эксцентриситеты масс и реактивной силы, в результате чего вращение оперенных снарядов уменьшает их рассеивание. Этим обеспечивается высокая частость попадания в танк, особенно в пределах дальности прямого выстрела.

 Чтобы лучше понять значение вращения оперенных снарядов, необходимо иметь в виду следующее. Скорость вращения вокруг своей продольной оси оперенных снарядов называют медленной (хотя она составляет десятки оборотов в секунду). Вращение же неоперенных снарядов, при котором достигается стабилизация их полета, составляет несколько сотен оборотов в секунду, а у пуль стрелкового оружия — несколько тысяч оборотов в секунду. Только при такой высокой скорости вращения неоперенные снаряды обретают свойства гироскопа, и их полет становится стабилизированным.

Впоследствии к гранатомету РПГ-7 был разработан выстрел ПГ-7ВМ (М означает модернизированный — ведущий конструктор В.И. Медведев), принятый на вооружение в 1969 году. Калибр и масса нового выстрела уменьшены, соответственно, до 70 мм и 2,0 кг (вместо 85 мм и 2,2 кг у выстрела ПГ-7В). При этом улучшилась кучность стрельбы (за счет повышения ветроустойчивости гранаты) и бронепробиваемость с 260 мм до 300 мм. Был модернизирован взрыватель, получивший наименование ВП-7М, его работа стала более стабильной. Изменениям подвергся и стартовый пороховой заряд нового выстрела, получивший наименование ПГ-7ПМ. Использование нового стартового заряда позволило повысить начальную скорость гранаты со 120 м/с до 140 м/с. За счет увеличения начальной скорости гранаты удалось улучшить её внешнебаллистические характеристики. Несмотря на повышение начальной скорости гранаты, её максимальная скорость осталась той же — 300 м/с. Это позволило практически совместить траектории полета обеих гранат и пользоваться при стрельбе одними и теми же знаками шкалы оптического прицела (или делениями механического прицела). Величины же поправок на боковой ветер при стрельбе гранатами выстрела ПГ-7ВМ значительно меньше.

Так, на дальности 300 м поправка на умеренный боковой ветер составляет для выстрела ПГ-7В полтора деления шкалы боковых поправок (15 тысячных), а для модернизированного выстрела — одно деление (10 тысячных). Рассеивание гранат выстрела ПГ-7В характеризуется срединными отклонениями по высоте Вв = 0,4 м и по боковому направлению Вб = 0,5 м, а для гранат модернизированного выстрела, соответственно, 0,3 м и 0,4 м. Таким образом, за счет модернизации выстрела была повышена частость попадания в цель. По устройству, действию, обращению, укупорке и окраске оба выстрела одинаковы. Но стартовые пороховые заряды ПГ-7П и ПГ-7ПМ не взаимозаменяемы. Поэтому применение в выстреле ПГ-7ВМ порохового заряда ПГ-7П или в выстреле ПГ-7В порохового заряда ПГ-7ПМ не допускается. Выстрел ПГ-7ВМ выпускался советской промышленностью до 1976 года.

С начала 70-х годов совершенствование гранатометного комплекса РПГ-7В осуществлялось за счет разработки новых выстрелов. Так, в 1972 году к гранатометам РПГ-7В и РПГ-7Д был разработан выстрел ПГ-7ВС (ведущие конструкторы В.П. Зайцев и О.Ф. Дзядух) с более мощным зарядом из флегматизированного октогена (его называют окфол). Бронепробиваемость нового выстрела повысилась до 400 мм. В стабилизаторе выстрела ПГ-7ВС были уменьшены углы скоса лопастей, что привело к снижению скорости вращения гранаты и уменьшению распыления кумулятивной струи под действием центробежных сил. Граната имеет калибр 72 мм, массу 1,6 кг, длину 665 мм, комплектуется взрывателем ВП-7М и пороховым зарядом ПГ-7ПМ. В 1972 — 76 годах выпускался выстрел ПГ-7ВС1 с бронепробиваемостью 360 мм, боевая часть которого снаряжалась более дешевым взрывчатым веществом.

В связи с применением для танков многослойной композитной брони, была начата разработка нового выстрела с повышенной пробиваемостью. В результате в 1977 году был принят на вооружение выстрел ПГ-7ВЛ (название в ходе отработки «Луч», ведущий конструктор В.М. Ленин) с бронепробиваемостью 500 мм..Этого удалось достичь за счет увеличения калибра гранаты до 93 мм и массы разрывного заряда ВВ марки «окфол». Масса выстрела ПГ-7ВЛ составляет 2,6 кг, масса гранаты — 2,2 кг, длина выстрела — 990 мм, длина гранаты — 700 мм. Увеличение массы гранаты привело к снижению её начальной скорости до 112 м/с, и прицельной дальности стрельбы — до 300 м. К новой гранате был разработан взрыватель повышенной безопасности и надежности — ВП-22 с уменьшенными габаритно-массовыми характеристиками. Помимо поражения танков с композитной броней, граната выстрела ПГ-7ВЛ обеспечивает пробитие кирпичной стены толщиной 1,5 м, железобетонной плиты толщиной 1,1 м.

В начале 80-х годов появились танки, броня которых прикрывается так называемой динамической защитой (ДЗ). Для борьбы с танками, имеющими ДЗ, к гранатомету РПГ-7В был разработан и в 1988 году впервые в мире принят на вооружение выстрел ПГ-7ВР (название в ходе отработки — «Резюме», ведущий конструктор А.Б. Кулаковский) с тандемной боевой частью. Боевая часть гранаты состоит из передней части (предзаряда) калибра 64 мм с пьезоэлектрическим взрывателем и основной боевой части калибра 105 мм. Масса выстрела ПГ-7ВР — 4,5 кг, прицельная дальность стрельбы — 200 м.

В отличие от предыдущих выстрелов, в связи с большой длиной боевой части в походном положении выстрел ПГ-7ВР разъединен по резьбовому соединению боевой части и сборки реактивного двигателя с метательным (стартовым) зарядом. Конструкция реактивного двигателя и метательного заряда выстрела ПГ-7ВР аналогичны выстрелу ПГ-7ВЛ, но имеет некоторые конструктивные улучшения. Так, для более надежного раскрытия лопастей стабилизатора, учитывая более медленный проворот гранаты турбинкой из-за большей её массы, в конструкцию стабилизатора были введены пружины. Выстрел ПГ-7ВР с тандемной боевой частью демонстрировался весной 1993 года на международной выставке вооружений IDEX-93 в Абу-Даби (Объединенные Арабские Эмираты), где граната ПГ-7ВР пробила железобетонный блок толщиной 1,5 м.

Кроме выстрела ПГ-7ВР, для гранатомета РПГ-7В был разработан выстрел нового назначения ТБГ-7В (название в ходе отработки — «Танин», ведущий конструктор А.Б. Кулаковский). Он имеет термобарическую (фугасную) боевую часть калибра 105 мм и полностью заимствованную от выстрела ПГ-7ВР сборку реактивного двигателя с метательным зарядом. Масса выстрела ТБГ-7В — 4,5 кг, прицельная дальность стрельбы — 200 м. При встрече с преградой срабатывает донный инерционный взрыватель, подрывающий сначала воспламенительно-разрывной, а затем и основной заряд термобарической смеси. В результате получается объемный взрыв, эффективность которого выше, чем при взрыве обычного ВВ. Граната ТБГ-7 предназначена для поражения живой силы в окопах, бункерах, укрытиях полевого типа, других помещениях при попадании боеприпаса внутрь, а также при разрыве БЧ на расстояниях до 2 м от окна или амбразуры. По могуществу действия эта граната сравнима с артиллерийским снарядом или миной калибра 120 мм. Кроме живой силы, с помощью выстрела ТБГ-7В может также поражаться небронированная или легкобронированная техника.

В 1998 — 1999 годах к гранатомету РПГ-7В1 был разработан выстрел ОГ-7В с калиберной осколочной гранатой (ведущий конструктор М.М. Коноваев). Выстрел ОГ-7В предназначен для подавления живой силы, в том числе имеющей индивидуальные средства защиты (бронежилет), расположенной на открытой местности, в укрытиях полевого типа и зданиях, для поражения небронированной техники. Граната не имеет реактивного двигателя, её калибр — 40 мм, масса выстрела — 2,0 кг. Выстрел комплектуется штатным метательным зарядом ПГ-7ПМ.

Одновременно с разработкой осколочной гранаты к гранатомету РПГ-7В1 разработано универсальное прицельное приспособление УП-7В, которое позволяет увеличить дальность стрельбы выстрелами ТБГ-7В и ОГ-7В. Дальность прицельной стрельбы выстрелом ОГ-7В: из РПГ-7В — 280 м; из РПГ-7В1 — 350 м; из РПГ-7В1 с УП-7В — 700 м. Гранатомет, в комплектацию которого входит приспособление УП-7В, получил наименование РПГ-7В2.

Номенклатура гранат для РПГ-7

Сам гранатомёт мало изменился, но для него разработаны гранаты самых различных типов: кумулятивные противотанковые, в том числе тандемные, осколочно-фугасные противопехотные, термобарические (объемно-детонирующие), зажигательные, а также учебные и гранаты других типов.

Применение РПГ-7

Тактика применения

Основной целью поражения гранатомётом РПГ-7 является бронетехника противника (как правило, танки). Дальность прямого выстрела по цели высотой 2 метра — 330 метров. К дополнительным целям можно отнести низколетящие воздушные цели (например, вертолёты), укрепления и огневые точки противника. Огонь из РПГ-7 по открыто стоящим отдельным живым целям не ведётся, ввиду низкой эффективности и нецелесообразности, однако может вестись по укрывшимся в зданиях или иных сооружениях, либо по большим скоплениям пехоты. Гранатомётом РПГ-7 эффективно может пользоваться один человек, однако штатный расчёт, как правило, состоит из двух человек — сам стрелок и подносчик боеприпасов.

Боевое применение

Боевое крещение РПГ-7 состоялось в 1968 году во Вьетнаме. С тех пор он активно применялся практически во всех вооружённых конфликтах и локальных войнах, что обусловлено прежде всего его простотой, надёжностью при значительной эффективности. Особой популярностью он пользуется в локальных конфликтах по всей планете. Более половины потерь американской армии в Ираке пришлись на потери от РПГ-7. Ведь лёгкая бронированная техника вроде «Хаммера» не имеет шансов противостоять выстрелу из РПГ-7. Как лёгкое и относительное мощное оружие РПГ-7 используется и против живой силы противника. С целью повышения эффективности поражения кумулятивного заряда, неприспособленного для борьбы с живой силой, чеченские боевики прикрепляли к гранате РПГ тротиловые шашки, также мог заливаться бензин в кумулятивную воронку гранаты. Эффективны РПГ-7 и против живой силы в укрытиях: блок-постах и строениях. Во время войны в Чечне именно вокруг РПГ-7 строилась тактика нападения боевиков: боевик с РПГ-7 вёл огонь по боевой технике. Его прикрывали один-два автоматчика. Пулемётчик отсекал помощь и не давал эвакуироваться из повреждённой боевой техники. А снайпер из СВД вёл прицельный огонь по средствам наблюдения и связи танка и другой бронетехники.

Постепенно РПГ-7 со старыми типами выстрелов (такими как ПГ-7В) теряют эффективность против современных основных боевых танков, что связано в первую очередь с развитием динамической защиты. Так, во время первой чеченской кампании на поражение одного танка Т-80 требовалось 7-8 попаданий РПГ-7; во время вторжения в Ирак в 2003 году один из британских танков «Челленджер 2» получил 15 попаданий противотанковых гранатомётов без пробития брони. Но, с другой стороны, несколько американских танков M1 Abrams были подбиты в Ираке из РПГ-7 в корму и борта МТО. Поражение танка «Абрамс» происходило в более чем половине случаев при попадании гранаты в борт. Во многих других странах, эксплуатирующих РПГ-7, единственными доступными боеприпасами к нему остаются устаревшие ПГ-7В и ПГ-7ВМ.

РПГ-7 против авиации

Примечательно, что этот гранатомет довольно часто использовался для борьбы с воздушными судами. Несколько известных случаев применения РПГ-7 против авиации:

Первые случаи применения произошли во время войны во Вьетнаме. Всего за годы войны северовьетнамцы из РПГ-7 (по другим данным, из РПГ всех типов — а кроме РПГ-7 северовьетнамцы активно использовали РПГ-2) сбили 128 вертолётов.

14 августа 1974 года повстанцы из РПГ-7 сбили южноафриканский вертолёт «Алуэтт» III.

В ходе войны в Анголе кубинцы активно проводили операции в тылу противника. 22 декабря 1975 года на плоскогорье Киссобы в районе Селы отряд из 12 кубинских спецназовцев атаковал юаровский наблюдательный пост. Кубинские снайперы из оружия с глушителями убили нескольких юаровцев. Не видевший нападавших противник открыл беспорядочный огонь во все стороны и вызвал на помощь вертолёты. Они пронеслись на большой скорости над засевшими в кустах кубинцами, не обнаружив их. Кубинский боец выстрелил из РПГ-7 по SA.330 «Пума». У вертолёта оторвалась хвостовая балка, и он закружился в огне. Второй вертолет, когда увидел, что сбили первого, полетел как раз в ту сторону, где находились кубинцы. По нему выстрелили и он загорелся и упал в лагуну. В этом бою юаровцы потеряли 14 человек убитыми и два вертолёта, спецназовцы потеряли всего одного солдата.

30 мая 1977 года выстрелом из РПГ-7 над Мозамбиком был сбит родезийский военно-транспортный самолёт C-47 «Дакота».

28 июля 1978 года родезийский вертолёт «Алуэтт» III был сбит из РПГ-7 над районом Чиоко, Мозамбик, экипаж погиб.

7 апреля 1979 года танзанийские войска выстрелом из РПГ-7, над Угандой, сбили ливийский военно-транспортный самолёт C-130 «Геркулес».

5 сентября 1979 года, во время войны в Южной Родезии, партизаны выстрелом из РПГ-7 сбили родезийский вертолет UH-1 «Ирокез». На следующий день из РПГ-7 был сбит южноафриканский вертолёт SA. 330 «Пума», ракета взорвалась за креслом пилота и убила 14 зимбабво-родезийских коммандос и южноафриканских пилотов на борту.

23 июня 1980 года во время операции «Скептик» южноафриканский вертолёт «Алуэтт» III был сбит из РПГ-7 над Анголой.

3 июля 1984 года афганские моджахеды выстрелом из РПГ-7 поразили советский ударный вертолёт Ми-24, убив командира экипажа. Вертолет разбился при попытке совершить вынужденную посадку.

Летом 1985 года в ходе Афганской войны советский военно-транспортный вертолет Ми-6, перевозивший большую группу афганских комсомольских активистов, был поражен гранатой РПГ-7. Правый летчик и штурман погибли, выпрыгнув с парашютами. Командир экипажа сумел посадить горящую машину, однако покидавшие её люди попали в засаду и были почти все перебиты моджахедами, прибывшей на место катастрофы бронегруппе удалось спасти лишь несколько человек.

1 апреля 1988 года курды из РПГ-7 сбили турецкий полицейский вертолёт UH-1 «Ирокез», лётчик погиб.

Во время сражения за Могадишо огнём РПГ-7 были сбиты два американских вертолёта UH-60 «Чёрный Ястреб».

24 марта 2003 года, в Ираке, три американских AH-64 «Апач» были подбиты из РПГ-7, один из вертолётов предположительно был списан, ещё один вертолёт сел на поле.

28 июня 2005 года афганские моджахеды из РПГ-7 сбили американский вертолёт CH-47 «Чинук», все 16 американских солдат погибли.

6 августа 2011 года талибы из РПГ-7 сбили американский вертолёт «Чинук», погибло 30 американских и 8 афганских солдат.

2 апреля 2016 года из РПГ-7 армия обороны самопровозглашённой Нагорно-Карабахской Республики (НКР) сбила 2 азербайджанских вертолета: модернизированный Ми-24Г и МИ-35. Один из вертолетов был сбит на территории НКР, второй упал на территорию Азербайджана.

Итого около 150 известных случаев уничтожения самолётов и вертолётов из РПГ-7, из-за чего гранатомёт может посоперничать по результативности с ПЗРК.

Тактико-технические характеристики РПГ-7

Калибр РПГ-7

— 40 мм

Вес РПГ-7

— 6,3 кг

Размеры РПГ-7

— Длина, мм: 950

Дальность стрельбы РПГ-7

— Дальность прямого выстрела: до 330 метров (Для выстрела ПГ-7В)
— Прицельная дальность: до 700 метров (Для выстрела ОГ-7В)

Бронепробиваемость РПГ-7

— до 750 мм (Для выстрела ПГ-7ВР)

Скорость гранаты РПГ-7

— 112 — 145 м/с

Масса гранаты, кг: 2 — 4,5
Калибр головной части гранаты, мм: 40 — 105

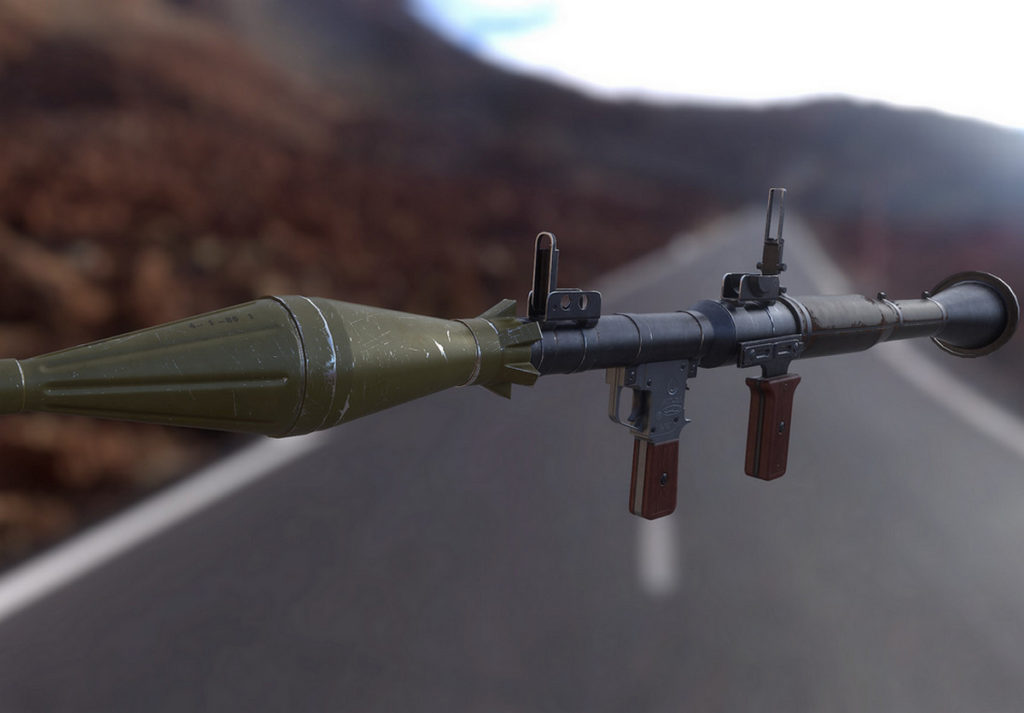

Фото РПГ-7

317.

Танки против ПТРК. Видео. Разбор NLAW, РПГ-7, «Джавелин». Рассуждения. : armagedon_tvp — LiveJournal

Живучесть танков. (от Hellfire555 ):

Тестом:

60%-Танков выбивается артиллерийским огнем (с корректировкой с БПЛА).

А вовсе не ПТРК, или одноразовыми/многоразовыми РПГ.

Второе видео.

Подробный разбор новых комплексов NLAW,  РПГ-7 (в т.ч. белорусской модификации с «умным прицелом»), «Джавелин» и общей ситуации с ПТРК и танками.

выводы в виде текста:

NLAW — усовершенствованный гранатомёт.

  1. Нет головки самонаведения, только инерциальная система ведущая ракету заранее вычисленную «умным прицелом» точку (с учетом текущей скорости танка).
  2. 2х-режимная Боеголовка  а) режим ударное ядро перпендикулярно полету ракеты (вниз), срабатывает когда ракета пролетает в 1 метре над танком, и бронепробитие небольшое (50мм) — только крышу. Мешки на козырьках полностью от нее спасают. б) фугасно-осколочное  действие по легкой бронетехнике и небронированной технике. Просто взрывается при соприкосновении с препятствие как взрывчатка без образования ударного ядра.
  3. Система после выстрела не отслеживает положения танка, если он остановился/изменил маршрут/ускорился ракета полетит все равно в вычисленную при пуске точку пуска, и с большой вероятностью промажет.
  4. При этом система стоит как нормальные ПТРК («Корнет», «Тоу») являясь по  сути усовершенствованным РПГ, с кучей недостатков.

Данная система критиковалась в НАТО и сейчас от нее просто избавляются поставляя Украине. Белорусский РПГ с «умным прицелом» имеет сравнимые возможности (только стрелять придется в «борт» а не в крышу), и с современными Боеприпасами является лучшей альтернативой NLAW. Ограниченное бронепробитие «ударного ядра» приводит к потере эффективности  в случае использования современных ДЗ («Реликт», Контакт-5) или кустарных средств (козырьки+мешки с камнями) и т.п.. За 20,000 фунтов (37,000 $) сомнительное удовольствие.

Эффективная дальность 20-600 м, макс 800 м, уровень СПГ-9.

РПГ-7* (не намного хуже) до  500 м.

Выстрелы к РПГ-7* от 30-50$ (старые), до 200-300$

Время производства выстрела из РПГ-7* существенно меньше чем из NLAW.

Вес самой установки и носимого БК для РПГ-7* меньше.

*-подразумеваются все аналоги РПГ-7 в  т.ч. оснащенные «умными прицелами» и выпущенные в США/Болгрии/Белоруссии/РФ.

ПТРК  «Джавелин» (FGM-148 Javelin)

2003 год бой в Ираке со старой советской техникой без ДЗ (Т-55, МТЛБ, и т.п.)

  1. Есть ИК головка самонаведения, охлаждаемая гелием (как в ПЗРК), разрешение 64*64 но благодаря зеркалам поле зрение достаточно большое. (Очень похожая конструкция на ПЗРК «Стингер» и  ракеты Воздух-воздух).
  2. Для охлаждения головки используется контейнер с жидким азотом. Перед выстрелом надо присоединить баллон(картридж) с жидким азотом, и повернуть ручку подачи азота в голову СН.   Как  и в ПЗРК после охлаждения головки у оператора есть примерно 1 минута, для захвата цели и производства выстрела. (В боевых условиях это не так просто).
  3. Система самонаведения чувствительна к условиям наблюдения, дымы/туман/запыленность и т.п. факторы ей существенно мешают. Как  и специальные помехи (пуск дымовой завесы «Туча», искусственные источники тепла и т.п..)
  4. Реализован принцип «выстрелил-забыл».

Эффективная дальность стрельбы с «горкой» 500-2000 м (Полет на высоте 160 м)

При этом стоимость комплекта КПБ (Командно пусковой блок) —

295,000$ и ТПК 175,000, т.е. вместе 470,000 $. При стоимости танков в 5-6 М$ это еще имеет смысл, но против БМП-1/2 которые стоят меньше 0,5 М$ смысл применения уже не так очевиден.

NLAW (Швеция сов. с США и т.д) — 600 м (одиночная цель), 800 площадная

При этом при стоимости 37,000 $ NLAW является, ОДНОРАЗОВЫМ средством.

Разберем все ПТ средства которые могут быть у пехоты в данном конфликте  против бронетехники.

Одноразовые реактивные гранаты:

РПГ 18 — 150 м (прямой), 200 м (прицельный) (Б — ть 300 мм гом. брони)

РПГ-22 — 160 м (прямой), 250 м (прицельный) (Б — ть 400 мм гом. брони)

у ВС РФ есть и следующие модификации

РПГ-26 — 170 м (прямой), 250 м (прицельный) (Б — ть 440 мм гом. брони) (возможность перевода из боевого полож-я в транспортное).

РПГ-27 — 140 м (прямой), 200 м (прицельный) (Б — ть 600 мм гом. брони, за ДЗ) (Тандемная БЧ, воз-ть перевода обратно в трансп. положение).

масса 2,7-3,2 кг, калибры ГЧ 72,5-64мм

Западные Одноразовые :

                        ТПК/Р кг       Дальность эф.-я/прицельная          Бронепробитие

М72 LAW           2,3-2,5 кг            до 165 м /до 200 м                               350 мм

AT4 HEAT *       6,8 кг                  до 200 м/ до 300 м**                          420 мм

AT4 CS HP***    7,8 кг                  до 200 м/ до 300 м**                          600 мм

*-в США производиться под обозначением М136

**- по площадным целям до 500 м, ОФ гранатой до 1000м.

***-допускается стрельба из помещений.

Ручные РПГ Многоразовые  (Западные)

                  Мв       Дальность эф.-я/прицельная                  Бронепробитие

Панцерфауст-3                     Масса 15,2 кг.  (заряженный)

PzF-3      3,9  кг             20 м- 300м / 400м                        700 мм

PzF-3IT*   ?                                —-/—-                          900 мм (За ДЗ )

PzF-3-T-600**    ?                         / 600 м                     900 мм (За ДЗ )

М153 SLAW (США)***   Масса 7,54 (пустой) /до 13,4 кг (заряженный)

Mk 6 HEAA                5,1 кг           250 / 500 м                      600 мм

Mk 3 HEDP                4,3 кг          250 / 500 м               Фуг-ая БЧ, 25 мм брони

Garl Gustav M3   9,5+4,5=14 кг

Garl Gustav M4  6,8+4,5  кг

84 мм HEAT 551      3,2 кг                           / до 700 м           350 мм

84 мм HEAT 551C   3,5 кг                           / до 700 м           400+ мм

84 мм HEAT 751*    3,8 кг                          /до 600 м             500 мм (за ДЗ)

84 мм HEDP 502     3,3 кг             до 300 м/до 500 м         150 мм (Б +ОФ)

*-Тандемная БЧ

**-компьютеризированный прицел (с ним достигаеться дальность в  600 м)

***-есть пристрелочная «винтовка» с трассирующими выстрелами (до 250м)

 Ручные РПГ (СССР-РФ-Белоруссия-Украина)

                        Мгр кг         Дальность  эф-я/прицельная            Бронепробитие

РПГ-7/В (масса 6,3 кг)            до 330 м (ПВ)/до 700м

ПГ-7В                2,2 кг                          /до 500 м                                 260 мм

ПГ-7ВС1              2 кг                           /до 500 м                                  360 мм

ПГ-7ВЛ «Луч»          2,6 кг                /до 300 м                                  500 мм

ПГ-7ВР «Резюме»  (Т)     4,5 кг      /до 200 м (до 550 УП-7В)   650 мм (за ДЗ)

     СПГ-9 «Копье» (Масса 47,5 кг)

ПГ9В                     4,4 кг                        до 800 м                                    300 мм

ПГ9ВС                  4,4 кг                        до  800 м                                   400 мм

ОГ-9В                    5,35 кг                     до 910 м                                      ФБЧ

Промежуточные варианты.

 NALW                12,5 кг         20- 600 м / 800 м       р1. 1)   УЯ 50+ мм (в крышу)

                                                                                               р   2.)   Фугасное действие.

FGM-148 Javelin  Комплекс в сборе 22,3 кг (CLU 6.8 кг)

 LTA                     15,5 кг           75м-2000м /2500 м            600 — 800  мм (за ДЗ)

Калибр ракеты 127 мм, тандемная БЧ.

ПТРК 2/2+-го пок.       ТПК кг         Дальность     Бронепробитие

«Фагот» ПУ 9П135 -22,5 кг, 9П135М (может применять ракеты Конкурс) М3-+13 кг тепловизор.  (калибр 9М111 _/-1/М-120 мм)

9М111  Фагот         13,4 кг            70-2000м                                  200/400 мм

9М111-2 Фагот           ?                   70-2000м                                          /460 мм

9М111М Фактория     11,3 кг       75-2500м                                  230 /550 мм

«Конкурс» (БРДМ-2, БМП-2 и т. п.).  (Калибр ракет 135мм)

9М113     Конкурс     25,2  кг      75-3000 м                                         / 600 мм

9М113М  Конкурс-М 26,5 кг     75-4000 м                                         /800 мм (за ДЗ)

«Метис» 9П151/9П151М ПУ- 10 кг, прицел Мулат-115 (5,5 кг)

9к115   Метис   (1978г)        6 кг       40-1000 м                                       /550 мм

9к131 Метис-М  (1992)     13,8кг     80-1500 м                                      800 мм (за ДЗ)

9к131М Метис-М1 (2004) 13,8+(?)       80-2000 м                              950 мм (за ДЗ)

9м131Ф                                    13,8              80-1500 м                       термобарическая

ракеты 9к115 имеют диаметр 93мм, а вот 9к131 — 130 мм, фактически это новый ПТРК использующий новую ракету, но прежнюю аппаратуру управления. Массы БЧ 9к115 -2,5 кг, 9к131 5-кг.

Метис-2 на новой элементной базе производится с 2016 года.

«Корнет» Масса ПУ (9П163М-1/М2) 26 кг (Время перевода в БП — менее 1 мин)/ПУ на ББМ. Прицелы 1ПН79М/1ПН80 (до 5000 м)+тепловизионный прицел еще 8,7 кг.  Калибр 152 мм.

9М133                                     29 кг           100-5000 м                         /1200 мм (за ДЗ)

9М133Ф                                  29 кг           100 — 5000 м                        7 кг ВВ  (ФБЧ)

9М133-1                                  29 кг          100 — 5500 м                         /1200 мм (за ДЗ)

9М133Ф-1                               29 кг          100 — 5500 м                          /Фугасная БЧ

9М133ФМ                              31-33кг       150 — 8000 м                        /Фугасная БЧ

9М133М-2                              31 кг            150 — 8.000 м                     /1300 мм (за ДЗ)

9М133М-3                              33 кг            150 — 10.000 м                   /1300 мм (за ДЗ)

9М133ФМ-2                           31 кг            150 — 8000 м       10 кг   Термобарич. БЧ

9М133ФМ-3                           33 кг            150 — 10000 м     10 кг ФБЧ п. Возд. целей

«Стугна-П»/«Скиф» ПУ-32кг, ПН 15кг (ПН-И)/16кг(ПН-С), Тепловизионный прицел-10кг

«Стугна-П» (130мм)      29,5  кг            50-5000/5500 м                  800 мм (За ДЗ)

«Скиф» (152 мм)               37     кг           50-5000/5500 м                  1100 мм (За ДЗ)

                                                             ПУ-TOW-2A 93 кг. (С ТПК)

TOW-1 *                              18.9 кг            65-3000 м                              430 мм

TOW-1 (BGM-71C)         19,1 кг             65-3750 м                               630  мм

TOW — 2*                          21,5 кг            65-3750 м                                900 мм

TOW — 2A                       22,6 кг            65-3750 м                                900 мм (за ДЗ)

TOW-1-имеет диаметр 127 мм, остальные 152мм.

Масса ПУ (Милан-2) 37,2 кг

Milan                                     ?                     400 (25) — 2000 м                 350 мм

Milan-2                                6,75 кг (Р)     400 (25) — 2000 м                 880  мм

Milan-2T                             13    (ТПК)        400 (25) — 2000 м              880 мм (за ДЗ)

Итак. Сводную информацию я представил — выводы может каждый сделать сам. Но…если кому-то лень можете прочитать мои.

п.1а. Ручные одноразовые гранатометы. Что наши «Мухи», что их М72 LAW имеют массу до 3 кг, дальность прямого выстрела 140-160м, и бронепробитие до 300 мм гомогенной брони. Могут бороться с БТР и БМП, Бронеавтомобилями возможна также стрельба в незащищенные ДЗ защитой участки ОБТ, но в лобовую проекцию ОБТ лучше даже не пытаться стрелять.

п 1.б. AT-4 HEAT и РПГ-26, уже более серьёзные системы которые могут уверенно поражать все типы ББМ, и ОБТ в борт и корму.

п 1.в AT4 CS HP и РПГ-27 еще более серьезные системы — первая может вести огонь из помещений, вторая имеет тандемную БЧ.  Но эффективная дальность до  200 м очень ограничивает круг ситуаций когда может применяться подобное оружие.

п 2. Ручные многоразовые противотанковые гранатометы:

Прежде всего это РПГ-7/7В (и его копии стран ОВД и Западных стран) и Панцерфауст-3, Garl Gustav M4 ( и М153 тоже даны)

Тут уже возможны разные комбинации базовых РПГ, прицелов, боеприпасов более широкий круг выполняемых тактических задач, большая гибкость, и…большие требования к наводчику — оператору

Тут уже дальность возрастает до 350-600 м, гранаты в 2-3 кг дешевы и подходят для легких ББМ, Броневиков, огневых точек, а более тяжелые тандемные ближе к 3,8-4,5 кг, уже могут доставить проблем серьезной бронетехнике, укреплениям, и т.д.. Как правило их использует наводчик-оператор имеющий опыт (а не случайный пехотинец), и знающий как применять данное оружие. Но таких систем меньше, а дальность 300-500 ненамного лучше 150 м, если танк с ПКМ или БТР с КПВТ и на 1500-2000 м эффективно работают, а уж 30 мм пушки и танковые фугасы и на 3-6 км опасны.  Для ОБТ представляют угрозу при стрельбе по незащищенным ДЗ местам, а также в борт и корму тандемными БП. Фугасные, осколочные, и термобарические БП могут применяться против укреплений противника. Но к сожалению не все версии подходят для стрельбы из укрытия и помещений. Требуют уже отдельного расчета из 2х человек наводчик-оператор и подносчик БП, (в отличии от предыдущей категории раздающейся просто линейной пехоте).

п3. СПГ-9/9М Станковые ПТ гранатометы.

Дальность чуть больше 800-900 м, пробитие 300-400 мм, только для ББМ, против ОБТ в лоб — бесполезно. Полезен дешевизной, универсальностью, но более громоздкий требует развертывания и расчёта из 4х человек. Отдельный вид вооружения.

п4. ПТРК поколения 2/2+

Вот это уже серьезные системы калибром от 93 до 152 мм, с дальностями стрельбы до 10 км,  ракетами массами от 6 до 31 кг, и способные бороться с ОБТ. БЧ уже от 2 до 10 кг, часто тандемная (+есть варианты фугасной и/или термобарической).
При этом самый «маленький» и простой  советский «Метис» 9к155 имеет калибр до 100 мм( 93мм), и дальность до 1000 м.

Большинство ПТРК 2го поколения имеют калибры больше 100мм, и дальности до 2-4  км  ракеты массами от  6,5 до 22 кг, с бронепробитием 350-600мм гомогенной брони, оптическими каналами наблюдения, автоматикой помогающей оператору, но требующей ручного сопровождения цели, и видимости цели от момента пуска до Попадания (примеры TOW-1, Фагот, Конкурс).

 ПТРК системы поколения 2+  («Конет», Метис-1М, Стугна/Скиф, TOW-2A, Milan-2T) уже имеют тандемные БЧ, с бронепробиваемостью 600-1300 мм после ДЗ, более совершенную оптико-электронную часть (тепловизоры, автоматы сопровождения, выносные пульты и т.п.)

В общем эти системы уже способны бороться с ОБТ в лобовой проекции и другими ББМ на дальностях до 10 км (в зависимости от системы, но 4-5 км, уже многие уверенно берут). Но Вес ПУ измеряется десятками кг (25-80 кг), веса ракет тоже стартуют с 13-15кг, а самые тяжелые и дальнобойные имеют калибры ракет в 130-152 мм, и массы ТПК 23-33 кг.

При этом сборка ПУ из нескольких частей, и хорошая подготовка оператора — суровая необходимость. Что дает достаточную универсальность применения, и высокую эффективность при умеренной стоимости.

п.5. NLAW и FGM-148 Javelin как компромиссные системы, возникшие из желания восполнить пробел между РПГ и ПТРК.

При этом диаметр комулятивной воронки в NLAW составляет 102 мм, в Javelin 127 мм (второй). Данные системы, чтобы сохранить умеренный вес, и совместить это с возможностью поражения ОБТ, идут на «хитрость» причем одну и ту же — поражение в крышу ОБТ. Если NLAW просто пролетая над танком, просто стреляет вниз из БЧ ракеты, то Javelin вынужден делать «горку» и совершать сложные маневры над танком держа его в поле зрения тепловой ГСН.

При этом могут возникать разные нештатные ситуации. Например как на видео ниже:

Попадание NLAW в Т-72Б3.

Операторы же Javelin тоже отмечали практическую невозможность применения данного комплекса в городских условиях. Из-за сложной траектории в т.ч.).

При этом танкисты тоже стараются не стоять «посредине поля», а маневрируют и ведут огонь в  простенки домов, прикрываясь их стенами во время перезарядки (учитывая время полета ракет ПТРК, гранат, снарядов артиллерии калибров 122, 152, 155 мм ).

Уничтожение БМП-2 ВСУ артиллерией.

В результате в 21 веке,  основным противником танка как и в 1945 в Берлине становиться ствольная артиллерия, а оснащенная  ПТ  средствами пехота больше опасна для легкобронированных  ББМ и Бронеавтомобилей, чем ОБТ использующих грамотную тактику и прикрытых свой пехотой.

При этом РПГ и ПТРК, достаточно универсальные в плане выполняемых задач системы. Например, вот видео работы ПТРК по полевым укреплениям :

Вывод: Во время боевых действий обе стороны понимают сильные и слабые стороны применяемых вооружений и меняют тактику так, чтобы использовать сильные стороны, и по возможности уменьшить вред от недостатков. Участие России в войнах 08.08.08 и в Сирии дало понимание, роли Танков, ПТРК, БПЛА, Артиллерии  и их взаимодействия в современной войне. ВСУ тоже имеют боевой опыт. Вопрос кто эффективнее его применит в данной ситуации.

ИМХО. NLAW  и Javelin создавали по ТЗ исходя из конкретных требований своих заказчиков, и не являются заменой ни одноразовых РПГ, ни РПГ, ни ПТРК. А представляют довольно «нишевое» оружие, для определенных сценариев применения. При этом достаточно дорогое,  и способное решать более узкий круг задач, как по сравнению с РПГ (даже оснащенных «умными прицелами»),так и по сравнению с «классическими» ПТРК.  Да в некоторых ситуациях его применение оправданно, но данные образцы не заменяют классические, и не то, чтобы сильно превосходят их в стандартных сценариях боев. Пока информации из зоны БД по конкретным случаям мало, каждый стремиться спекулировать на теме, в нужную ему сторону. Но как показала практика, мнение военных испробовавших эти системы было далеким от восторга.

Украинцы захватили самый современный гранатомет российской разработки РПГ-32. Но в РФ он не стоит на вооружении.

Как такое возможно?

В Сети появились сведения, что в украинской армии теперь есть ручные противотанковые гранатометы РПГ-32 — это самое современное оружие такого класса, разработанное Россией. При этом в силовых структурах РФ эти гранатометы на вооружении не состоят и никогда не состояли. Рассказываем, что это за РПГ и как могло получиться, что один из редких образцов современного российского оружия будет воевать против самой РФ.

РПГ-32 в руках бойца ВСУ, скриншот из видео. Источник: https://t.me/karymat

Что случилось

17 августа 2022 года известное украинское военное издание «Милитарный» обратило внимание на видео, появившееся в одном из телеграм-каналов. На кадрах виден солдат ВСУ, испытывающий гранатомет российской разработки РПГ-32 — указано, что оружие трофейное. На первый взгляд, тот факт, что украинский военный пользуется трофейным российским оружием, не вызывает особого удивления — например, согласно данным от известного блога Oryx (его авторы, в частности, подсчитывают потери сторонами боевой техники на основе открытых источников), армия РФ в ходе вторжения в Украину потеряла захваченными около полутора тысяч единиц бронетехники, из них 283 танка.

Однако данный случай выделяется: дело в том, что РПГ-32 на вооружении в российской армии и других силовых структурах никогда не состоял — самый современный ручной противотанковый гранатомет России производился исключительно на экспорт в арабские страны, в первую очередь в Иорданию. А арабские военнослужащие на стороне России, насколько известно, не воюют — разве что весной глава Минобороны РФ Сергей Шойгу рассказал о 16 тысячах добровольцев из Сирии, которые якобы собирались ехать воевать за Кремль в Украину. Никаких сведений, что эти люди добрались до фронта, так впоследствии и не появилось. Российская армия продолжает воевать старыми РПГ-7, поступившими на вооружение еще в 1961 году.

Что это за гранатомет

После того как РПГ-7 начал боевую службу, он быстро доказал свою высокую эффективность в войнах по всему миру. Довольно высокая огневая мощь, простота, позволяющая использовать его после минимальной подготовки, и дешевизна оружия сделали его почти таким же популярным, как АК-47.

Вероятно, это и стало препятствием для замены его в Советской армии чем-то более продвинутым — произведенный девятимиллионным тиражом гранатомет простоял на вооружении 30 лет до развала СССР, а потом еще 30 лет в постсоветских армиях. Между тем танки с 1961 года очень сильно эволюционировали — современные машины гораздо лучше защищены, чем в те времена.

А использование «семеркой» надкалиберных гранат (когда калибр гранаты значительно больше ствола, в который ее вставляют) сильно снижало точность попадания и дальность, на которой можно поразить вражескую технику. Под конец существования Советского Союза был разработан и даже принят на вооружение более мощный и дальнобойный РПГ-29, но это оружие оказалось вдвое тяжелее предшественника (12 кг против 6), не получило широкого распространения и в общем сегодня забыто.

Однако в мире есть страны, которых уже не устраивают боевые возможности РПГ-7, и военным которых хочется большего. Одним из таких государств стала Иордания. Имея небольшую, но достаточно боеспособную сухопутную армию, иорданские короли стараются вооружать ее современным оружием. И в нулевых годах именно от Иордании Россия получила заказ на разработку совершенно нового противотанкового оружия — гранатомета, умеющего стрелять гранатами разных калибров.

Было предусмотрено, что Россия не только создаст такое вооружение, но и построит в Иордании совместное предприятие, чтобы собирать РПГ на месте. Разработкой новинки занялось известное российское предприятие «Базальт» — главный создатель ручных противотанковых гранатометов в РФ.

В России проект получил название РПГ-32, а принимающая сторона изначально назвала оружие «Хашим» (династия иорданских королей возводит свое происхождение к прадеду пророка Мухаммеда Хашиму ибн Абд Манафу).

32-я модель разительно отличается от РПГ-7 — и не только тем, что не использует надкалиберные гранаты. Для облегчения оружия использовали оригинальную схему: вместо длинной трубы гранатомет сейчас имеет короткое легкое пусковое устройство массой примерно в 3 килограмма с ударно-спусковым механизмом (позволяющим производить пуски гранат) и прицельными приспособлениями. Для стрельбы к нему крепится длинный трубообразный картридж с гранатой внутри — так что, по сути, большую часть РПГ-32 составляет не сам гранатомет, а граната в контейнере.

Устройство гранатомета РПГ-32. Короткая труба в нижней левой части рисунка — пусковое устройство гранатомета. Большую часть массы и габаритов оружия составляет граната в контейнере. Источник: jadara.jo

Помимо прочего, такая система позволяет использовать в одном и том же оружии гранаты различных калибров — например, 72,5 и 105 миллиметров. В зависимости от того, какую технику предстоит поражать, стрелок может выбрать под нее боеприпас (бронепробиваемость гранаты в 72,5 мм составляет больше 400 миллиметров, что маловато для современных танков, но с лихвой хватит на любую БМП или БТР). С малой гранатой оружие весит около шести килограммов, с большой — порядка 10.

Помимо выбора калибра, РПГ-32 позволяет использовать и различные типы боеприпасов. Хотя гранатомет зовется «противотанковым», он может стрелять термобарическими гранатами (их еще называют боеприпасами объемного взрыва). Работает это так: после того как граната попала в цель, на небольшой площади распыляется облако аэрозоля, которое затем подрывается. Мощность такого взрыва получается огромной, но танки подобными гранатами поразить тяжело. Зато это отлично уничтожает живую силу, в том числе в укрытиях.

Два вида гранат и два калибра — соответственно, РПГ-32 может использовать целых четыре вида боеприпасов. Вернее, мог — судя по списку продукции, предлагаемой иорданской компанией-производителем, гранаты калибра 72,5 остались в прошлом, и сейчас, вероятно, производятся только 105-миллиметровые боеприпасы.

Дневной прицел для гранатомета 1П81 разработан в Беларуси, на известном предприятии БелОМО. Прибор позволяет повысить точность стрельбы, внеся поправки на тип используемой гранаты и температуру воздуха. Затем белорусы разработали и новый прицел ГПД-1 с баллистическим вычислителем и лазерным дальномером. При необходимости изделия дополняются и ночными прицельными приспособлениями, в том числе с тепловизорами.

Планы по созданию совместного предприятия с российской долей со временем сошли на нет. «Базальт», разработавший РПГ-32, в конце нулевых сотрясали коррупционные скандалы, был уволен и получил условный срок руководитель предприятия Владимир Кореньков — в СМИ говорили, что судьба крупнейшей сделки по производству РПГ-32 теперь под вопросом. Однако иорданцы все же не отказались от новинки, правда, уже без участия «Базальта» — к 2013 году завод по производству гранатометов был построен.

Изменилось и название гранатомета: из «Хашима» он был переименован в «Нашшаб» («Лучник»). Сегодня он производится иорданским предприятием Jadara Equipment & Defence Systems — на странице компании в числе изделий упомянут и «Нашшаб», и прицел 1П81, однако нет ни слова ни о роли России, ни о Беларуси. На основе РПГ-32 иорданцы производят также станковый вариант QUAD — вместо одного гранатомета на нем четыре, и имеется пульт дистанционного управления, чтобы стрелок был в большей безопасности (как на украинской «Стугне»).

Почему Россия не стала принимать на вооружение РПГ-32

Несомненно, РПГ-32 превосходит по характеристикам старый РПГ-7 — бьет дальше и точнее, его удобнее использовать. Тем не менее в самой России гранатомет на вооружение так и не приняли. В СМИ даже писали, что оружие «никогда не будет принято», так как ему на смену идет некий супергранатомет, который будет способен уничтожать «бронетехнику как класс». Разрабатывать новое оружие должен был МГТУ имени Баумана, соответствующее подразделение которого возглавил ранее уволенный с «Базальта» Владимир Кореньков.

Сейчас же никаких сведений о принятии или хотя бы окончании работ над смертоносной новинкой нет — неизвестно, ведутся ли они вообще. Вполне возможно, что современное оружие просто показалось военным слишком дорогим и потому ненужным — как, например, распиаренный танк «Армата», который сначала обещали сделать в количестве 2300 штук, а потом решили обойтись без него.

Как же украинцы смогли захватить РПГ-32, если его нет на вооружении в России

Вероятнее всего, ВСУ захватили гранатомет, который принадлежал бойцам какого-нибудь подразделения, не относящегося номинально к российской армии. ЧВК Вагнера, 141-й полк имени Ахмата Кадырова, батальон «Юг», СОБР «Ахмат» (последние три подразделения в совокупности часто называют коротко — «кадыровцы») — все они вполне могут быть вооружены по-своему, а не согласно стандартам российской армии.

Кроме того, корпуса «народной милиции» самопровозглашенных ДНР и ЛНР также номинально не имеют никакого отношения к российской армии, и им не указ, что принято в России на вооружение, а что не принято. Так, незадолго до войны, в январе 2022 года, сообщалось об использовании против украинских войск в районе Попасной именно гранатомета РПГ-32. Поставить небольшую (или большую) партию современных гранатометов «ополченцам» из России вполне могли (правда, выглядит странным, что в самопровозглашенные республики отправляется новое оружие, которого нет и в ВС РФ — чаще они, наоборот, довольствуются тем, что не нужно самим россиянам).

Что же касается легальных поставок из Иордании гранатометов РПГ-32 в Украину, то об этом ничего не известно. Хотя иорданская и украинская стороны менее двух лет назад подписали договор о военном сотрудничестве, конкретные детали в открытый доступ не попадали — и о том, что ВСУ получат «самые современные российские гранатометы», речь тогда не шла. Впрочем, для Киева, которому поставляют куда более дорогие и современные противотанковые вооружения вроде NLAW (этот гранатомет работает примерно на тех же дистанциях, что и РПГ-32, но куда сложнее и совершеннее), это вряд ли критично.

Rpg 7 дизайнов, тем, шаблонов и загружаемых графических элементов на Dribbble

  1. Посмотреть приключение в подземелье

    Приключение в подземелье

  2. Посмотреть названия владений Скайрима

    Названия владений Скайрима

  3. Посмотреть крипто-сундук с сокровищами RPG

    Сундук с сокровищами RPG

  4. Посмотреть Dungeons & Dragons Party

    Вечеринка «Подземелья и драконы»

  5. Посмотреть каменные стены

    Каменные стены

  6. Посмотреть остров Лунный камень

    Остров Мунстоун

  7. Посмотреть карты RPG Swords

    РПГ Мечи Карты

  8. View Fantasy RPG Gui вверху

    Фэнтезийная ролевая игра с графическим интерфейсом

  9. Смотреть Маги Должны Падать Студии

    Студия «Маги должны пасть»

  10. Посмотреть Драконы и гики

    Драконы и компьютерщики

  11. Посмотреть новый актив

    Новый актив

  12. Посмотреть лунную поляну

    Лунная поляна

  13. Посмотреть у костра

    Костер

  14. Посмотреть мобильное приложение League of Legends

    Мобильное приложение League of Legends

  15. Посмотреть пакет значков игры

    Набор игровых значков

  16. Посмотреть магию

  17. Просмотреть игровую студию Backstab

    Игровая студия Backstab

  18. Просмотр фэнтези-иллюстрации Метавселенной

    Фэнтезийная иллюстрация Метавселенной

  19. Посмотреть D&D Armory 005: Obsidian Macuahuitl of Plant Slaying

    Оружейная D&D 005: Обсидиан Макуауитл Убийцы Растений

  20. Посмотреть Приближаясь к водопаду

    Приближение к водопаду

  21. Посмотреть результат игры в фэнтезийной ролевой игре

    Результат игры в фэнтезийной ролевой игре

  22. Посмотреть новый актив

    Новый актив

  23. Просмотр значков класса игровой специализации

    Иконки классов игровых специализаций

  24. Посмотреть мокап Pixel Rpg

    Мокап Pixel Rpg

Зарегистрируйтесь, чтобы продолжить или войдите в систему

Загрузка еще…

DayZ RPG-7 Ролевая игра Реактивный гранатомет, другие, игра, другие, видеоигра png

DayZ RPG-7 Ролевая игра Реактивный гранатомет, др. , игра, другие, видеоигра png

PNG Теги

  • игра,
  • видеоигра,
  • Ролевая игра в жанре экшн,
  • выстрелов,
  • оружие,
  • Ракетная установка,
  • вики,
  • рПГ7,
  • инструмент
  • ,
  • ролевая игра,
  • Реактивная граната
  • ,
  • фурнитура
  • ,
  • пистолет
  • ,
  • граната,
  • файл,
  • день Z,
  • викия,
  • png,
  • прозрачный,
  • скачать бесплатно

Информация PNG

Размеры
752x394px
Размер файла
175,29 КБ
Тип MIME
Изображение/png
Скачать этот PNG ( 175.29KB )

Изменение размера онлайн png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

    org/ImageGallery» align=»middle»>
  • Ролевая игра Scalable Graphics Icon, RPG, игра, видеоигра, кинжал png 744x1176px 2690,36 КБ
  • РПГ-7 Оружие Огнестрельное Гранатомет Калибр, РПГ, угол, боеприпасы, гранатомет png 3513x562px 852,26 КБ
  • Call of Duty: Ghosts Оружие дальнего боя РПГ-7 Реактивная граната, РПГ, пулемет, оружие, рпг png 2424x790px 934,54 КБ
  • Halo: Reach Ракетная установка Гранатомет, лазерная пушка, угол, гало, оружие png 1386x686px 217,45 КБ
  • Огнестрельное оружие Базука Реактивная граната РПГ-7 Пиксель арт, оружие, угол, прицелы, рпг png 1086x440px 57,45 КБ
  • org/ImageObject»> Реактивная граната Ракета РПГ-7 Оружие, РПГ, игра, угол, оружие png 512x512px 41,18 КБ
  • черно-красная иллюстрация реактивной гранаты, пистолет с огнестрельным оружием, RPG Gun, война, пистолет, армия png 1073x740px 735,16 КБ
  • Реактивная граната РПГ-7 Оружие, оружие, пистолет, оружие, гранатомет png 992x315px 162,56 КБ
  • Оружие дальнего боя Реактивная граната РПГ-7 Гранатомет, РПГД, страйкбол, оружие, гранатомет png 2000x444px 298,35 КБ
  • AT4 Weapon Противотанковая гранатомет Калибр, гранатомет, оружие, автозапчасти, рпг png 3501x542px 1,7 МБ
  • org/ImageObject»> Гранатомет Реактивный гранатомет Ракетный комплекс РПГ-7, Alleycat Race, пехота, войска, армия png 675x476px 260,7 КБ
  • Ракетная установка Unturned Weapon Базука, ракета, игра, угол, взрыв png 2000x1000px 45,02 КБ
  • Fortnite Battle Royale Гранатомет Оружие, граната, игра, боеприпасы, металл png 512x512px 144,68 КБ
  • Gun Weapon RPG-27 Реактивная граната Ролевая видеоигра, рпг, игра, угол, рпг png 6000x2563px 1,22 МБ
  • Боеприпасы Противотанковая ракета Ракетная установка Оружие дальнего боя, боеприпасы, боеприпасы, оружие, гранатомет png 941x365px 104,96 КБ
  • org/ImageObject»> GunZ: The Duel Firearm Реактивный гранатомет Оружие Ракетная установка, рпг, АК47, штурмовая винтовка, оружие png 1600x1227px 516,82 КБ
  • зелено-черная иллюстрация ракетной установки, ракетная установка Fortnite Наклейка Гранатомет, гранатомет, видеоигра, боеприпасы, оружие png 512x512px 77,13 КБ
  • Винтовка Гранатомет РПГ-22 Реактивная граната РПГ-7, гранатомет, оружие, гранатомет, винтовка png 800x612px 138,01 КБ
  • Ржавчина Оружие Боеприпасы Гранатомет Автомат, оружие, штурмовая винтовка, боеприпасы, пулемет png 512x512px 54,96 КБ
  • Minecraft Team Fortress 2 Ракетная установка Оружие Винтовка, Майнкрафт, текстура, угол, видеоигра png 512x512px 8,31 КБ
  • org/ImageObject»> Roblox Minecraft Персонаж Викия, Рыцарь, видеоигра, фигурка, вики png 800x1203px 1,01 МБ
  • Гранатомет M79 Milkor MGL Weapon, гранатомет, угол, штурмовая винтовка, пулемет png 1748x772px 607,44 КБ
  • Роблокс Майнкрафт Видеоигры Викия, Майнкрафт, игра, фигурка, корпорация roblox png 680x1024px 740,11 КБ
  • Оружие Гранатомет Реактивная граната, гранатомет, штурмовая винтовка, пулемет, страйкбол png 1000x600px 256,31 КБ
  • Гранатомет M203 Milkor MGL 40-мм граната, Гранатомет, угол, боеприпасы, пулемет png 1280x540px 252,93 КБ
  • Угол оружия, оружие, угол, рпг, оружие png 512x512px 16,4 КБ
  • org/ImageObject»> Saints Row IV Weapon Огнестрельное оружие РПГ-7 Реактивная граната, гранатомет, оружие, гранатомет, ракетная установка png 1722x704px 652,03 КБ
  • иллюстрация тыквенной винтовки, Fortnite Battle Royale Гранатомет Игра Battle royale Ракетная установка, гранатомет, оранжевый, штурмовая винтовка, playStation 4 png 512x512px 129,56 КБ
  • Противотанковая ракета Оружие Ракетная установка, ракета, угол, боеприпасы, оружие png 800x600px 62,58 КБ
  • Оружие Огнестрельное оружие Научная фантастика Ракетная установка Реактивная граната, гранатомет, штурмовая винтовка, пистолет, пулемет png 1600x901px 401,88 КБ
  • Call of Duty 4: Modern Warfare Call of Duty: Modern Warfare 2 Call of Duty: Black Ops Call of Duty: Modern Warfare 3, ролевые игры, игра, видеоигра, call Of Duty png 1029x681px 553,68 КБ
  • org/ImageObject»> Call of Duty: Modern Warfare 3 Call of Duty: Black Ops II Бумага Марио: Тысячелетняя дверь, рпг, игра, видеоигра, call Of Duty png 1323x888px 660,96 КБ
  • Dark Souls III Видеоигра Dungeons & Dragons Ролевая игра Dark Souls, оружие, души, кузнец png 512x512px 201,93 КБ
  • Payday 2 Пулемет Миниган Пистолет Гатлинга Оружие, бульдозер, пулемет, обои для рабочего стола, оружие png 960x720px 300,23 КБ
  • Штурмовая винтовка Гранатомет Реактивная граната, Гранатомет, война, страйкбол, армия png 1209x869px 616,83 КБ
  • Ракетная установка Гранатомет Противотанковая граната Реактивная граната, Реактивная граната, боеприпасы, гранатомет, ракетная установка png 600×479пикс. 170,92 КБ
  • Doom 3 Quake Champions Doomguy, Doom, игра, видеоигра, пехота png 995x1592px 1,88 МБ
  • Fortnite Battle Royale Grenade Bomb Оружие, граната, игра, видеоигра, взрывчатое вещество png 512x512px 59,28 КБ
  • Ракетная установка Rust Iron (III) оксид БМ-21 Град, Ракета, боеприпасы, железо, ракета png 512x512px 190,95 КБ
  • водяная минная бомба, Fortnite Battle Royale Гранатомет Оружие, граната, видеоигра, штурмовая винтовка, боеприпасы png 512x512px 163,96 КБ
  • мужчина и женщина держат иллюстрацию с винтовкой, игра Fortnite Battle Royale Battle royale Персонаж видеоигры, другие, игра, другие, видеоигра png 1086x1515px 1,08 МБ
  • org/ImageObject»> женский персонаж с черным капюшоном и изображением пистолета, футболка PlayerUnknown’s Battlegrounds Видеоигра Fortnite Monster Hunter: World, граната, выживание, аксессуары для одежды, Monster Hunter World png 1024x1144px 1015,42 КБ
  • RPG Maker 2003 Dragon Age II RPG Maker MV RPG Maker VX Sprite, ролевая игра, игра, команда, видеоигра png 1024x683px 3190,79 КБ
  • черно-серая иллюстрация ракеты, триггер оружия, RPG, игра, штурмовая винтовка, война png 1464x444px 245,72 КБ
  • RPG Maker MV RPG Maker VX Компьютерные иконки Мозаичная видеоигра, спрайт, текст, видеоигра, материал png 512x640px 228,02 КБ
  • Battlefield 4 Ракетная установка Battlefield 3 9K38 Игла Ракета, Звездные войны Battlefront, гранатомет, оружие, ракета png 1000x512px 289,58 КБ
  • org/ImageObject»> пена ларп мечи живое действие ролевая игра пена оружие, мечи, щит, кинжал, оружие png 1050x1200px 267,51 КБ
  • фигура солдата, Alliance of Valiant Arms Battlefield 3 ijji Видеоигра Шутер от первого лица, солдаты, игра, люди, пехота png 1800x2294px 3,05 МБ
  • черно-серая иллюстрация гранатомета, Fortnite Battle Royale Weapon Гранатомет Игра Battle royale, гранатомет, Штурмовая винтовка, видеоигра, Battle Royale Game png 512x512px 142,63 КБ
  • Fortnite Вакуумная трубка Оружие Видеоигра Игра Battle royale, оружие, игра, электроника, гранатомет png 512x512px 132,37 КБ

DayZ RPG-7 Ролевая игра Реактивный гранатомет, другие, игра, видеоигра png

DayZ RPG-7 Ролевая игра Ракетно-гранатометная пушка PNG

PNG ключевые слова

  • игра,
  • видеоигра,
  • Ролевая игра в жанре экшн,
  • выстрелов,
  • оружие,
  • Ракетная установка,
  • вики,
  • рПГ7,
  • инструмент
  • ,
  • ролевая игра,
  • Реактивная граната,
  • фурнитура
  • ,
  • пистолет
  • ,
  • граната,
  • файл,
  • день Z,
  • викия,
  • png,
  • стикер png,
  • скачать бесплатно
Скачать PNG бесплатно ( 175. 29KB )
Размеры
752x394px
Размер файла
175,29 КБ
Тип MIME
Изображение/png

изменить размер png

ширина (пкс)

высота (пкс)

Некоммерческое использование, DMCA Свяжитесь с нами

  • РПГ-7 Оружие Огнестрельное Гранатомет Калибр, РПГ, угол, боеприпасы png 3513x562px 852,26 КБ
  • Ролевая игра Scalable Graphics Icon, RPG, игра, видеоигра png 744x1176px 269,36 КБ
  • Ракетная установка Реактивная граната РПГ-7 Оружие Гранатомет, оружие PNG 1072x360px 74,94 КБ
  • org/ImageObject»> черно-красная иллюстрация реактивной гранаты, пистолет с огнестрельным оружием, RPG Gun, война, пистолет png 1073x740px 735,16 КБ
  • Реактивная граната Ракета РПГ-7 Оружие, РПГ, игра, угол png 512x512px 41,18 КБ
  • Call of Duty: Ghosts Оружие дальнего боя РПГ-7 Реактивная граната, РПГ PNG 2424x790px 934,54 КБ
  • Гранатомет Реактивный гранатомет Ракетный комплекс РПГ-7, Alleycat Race PNG 675x476px 260,7 КБ
  • Halo: Reach Ракетная установка Гранатомет, лазерная пушка PNG 1386x686px 217,45 КБ
  • AT4 Weapon Противотанковая гранатомет Калибр, гранатомет PNG 3501x542px 1,7 МБ
  • org/ImageObject»> GunZ: The Duel Firearm Реактивный гранатомет Оружие Ракетная установка, рпг, АК47, штурмовая винтовка png 1600x1227px 516,82 КБ
  • Roblox Minecraft Видеоигры Викия, Майнкрафт, игра, фигурка png 680x1024px 740,11 КБ
  • зелено-черная иллюстрация ракетной установки, ракетная установка Fortnite Наклейка Гранатомет, гранатомет, видеоигра, боеприпасы png 512x512px 77,13 КБ
  • Реактивная граната РПГ-7 Оружие, оружие PNG 992x315px 162,56 КБ
  • Fortnite Battle Royale Гранатомет Оружие, граната, игра, боеприпасы png 512x512px 144,68 КБ
  • Боеприпасы Противотанковая ракета Ракетная установка Оружие дальнего боя, боеприпасы, боеприпасы, оружие png 941x365px 104,96 КБ
  • org/ImageObject»> Ржавчина Оружие Боеприпасы Гранатомет Автомат, оружие, Штурмовая винтовка, боеприпасы png 512x512px 54,96 КБ
  • S.T.A.L.K.E.R .: Тень Чернобыля РПГ-7 Реактивный гранатомет Оружие Гранатомет, оружие, видеоигра, оружие png 1024x768px 1015,96 КБ
  • Grand Theft Auto IV Grand Theft Auto V Grand Theft Auto: San Andreas Multi Theft Auto, оружие, видеоигра, оружие png 1200x250px 130,25 КБ
  • Оружие дальнего боя РПГ-7 Реактивная граната Ролевая игра Ролевая видеоигра, Армас, игра, угол png 800x466px 70,54 КБ
  • Граната, Ручная граната, любовь, форматы файлов изображений png 500x500px 13,47 КБ
  • org/ImageObject»> Minecraft Team Fortress 2 Ракетная установка Оружие Винтовка, Майнкрафт, текстура, угол png 512x512px 8,31 КБ
  • Огнестрельное оружие Базука Реактивная граната РПГ-7 Пиксель арт, оружие PNG 1086x440px 57,45 КБ
  • Roblox Minecraft Персонаж Викия, Рыцарь, видеоигра, фигурка png 800x1203px 1,01 МБ
  • черно-серая иллюстрация гранатомета, Fortnite Battle Royale Weapon Гранатомет Игра Battle royale, гранатомет, Штурмовая винтовка, видеоигра png 512x512px 142,63 КБ
  • RPG Maker 2003 Dragon Age II RPG Maker MV RPG Maker VX Sprite, ролевая игра, игра, команда png 1024x683px 3190,79 КБ
  • org/ImageObject»> Оружие дальнего боя Реактивная граната РПГ-7 Гранатомет, rpghd, страйкбол, оружие png 2000x444px 298,35 КБ
  • Ракетная установка Unturned Weapon Базука, ракета, игра, угол png 2000x1000px 45,02 КБ
  • Гранатомет Milkor MGL Airsoft 40-мм граната, Гранатомет, штурмовая винтовка, война png 1200x678px 287,04 КБ
  • серый и зеленый фонарик, граната Fortnite Battle Royale, липкое бомбовое оружие, сундук Fortnite, видеоигра, гранатомет png 499x512px 163,58 КБ
  • Fortnite Battle Royale Grenade Bomb Оружие, граната, игра, видеоигра png 512x512px 59,28 КБ
  • org/ImageObject»> Противотанковая ракета Оружие Ракетная установка, ракета, угол, боеприпасы png 800x600px 62,58 КБ
  • Fortnite Battle Royale Видеоигры Игра Battle royale День рождения, fortnite, фиолетовый, playStation 4 png 752x1007px 137,81 КБ
  • мужчина и женщина держат иллюстрацию с винтовкой, игра Fortnite Battle Royale Battle royale Персонаж видеоигры, игра, другие png 1086x1515px 1,08 МБ
  • Gun Weapon RPG-27 Реактивная граната Ролевая видеоигра, рпг, игра, угол png 6000x2563px 1,22 МБ
  • иллюстрация тыквенной винтовки, Fortnite Battle Royale Гранатомет Игра Battle royale Ракетная установка, гранатомет, оранжевый, штурмовая винтовка png 512x512px 129,56 КБ
  • org/ImageObject»> Team Fortress 2 Counter-Strike: глобальная наступательная базака, оружие, угол, видеоигра png 512x512px 65,44 КБ
  • Dark Souls III Видеоигра Dungeons & Dragons Ролевая игра Dark Souls, оружие, души png 512x512px 201,93 КБ
  • RPG Maker MV Видеоигра на основе плитки RPG Maker VX Ролевая игра Ролевая видеоигра, рпг, игра, трава png 1056x1056px 700,96 КБ
  • Team Fortress 2 Shotgun Weapon Pump action Видеоигра, оружие, угол, видеоигра png 1012x711px 220,48 КБ
  • Гранатомет Реактивный гранатомет Icon, Гранатомет, Штурмовая винтовка, пулемет png 1000x600px 378,97 КБ
  • org/ImageObject»> Minecraft: Pocket Edition Anvil Mod Industry, наковальня, игра, угол png 500x500px 15,76 КБ
  • Call of Duty: Ghosts Call of Duty: Black Ops Minigun Пистолет Гатлинга Оружие, пулемет PNG 1853x732px 993,03 КБ
  • Team Fortress 2 Ракетная установка Оружие Реактивная граната Рисунок, оружие PNG 900x364px 42,64 КБ
  • Рыцарь Аниме Женский Эрза Скарлет Персонаж, Рыцарь, игра, манга png 400x639px 323,66 КБ
  • Fallout: New Vegas China Lake гранатомет Оружие, гранатомет PNG 3000x1050px 1,26 МБ
  • Пекка Clash of Clans, Clash of Clans Clash Royale Видеоигровой клан, clash royal, фиолетовый, игра png 972x870px 478,03 КБ
