Ручной противотанковый гранатомет РПГ-7В: ТТХ, устройство, боеприпасы

Легкое противотанковое оружие стало очень востребованным в годы Второй мировой войны. Особых успехов на этом поприще достигли немцы, с их «фаустпатронами», которые подбивали даже тяжелые танки. Трофейными фаустпатронами с большим удовольствием пользовались и советские солдаты, поскольку подобного по классу оружия у СССР во Вторую мировую войну не было.

Появление советских РПГ

На основе немецких разработок после войны был создан РПГ-2, первый советский противотанковый гранатомет. А уже на его основе в 1961 году был создан легендарный РПГ-7В. Расшифровка названия проста.

Она с небольшими изменениями повторяет маркировку РПГ-2. «Ручной противотанковый гранатомет. Тип 7. Выстрел типа В». Главным отличием РПГ-7 от предшествующей модификации стало наличие активно-реактивного двигателя наряду с пороховым зарядом, что позволило увеличить дальность и точность при уменьшении отдачи. РПГ-7В — это самый массовый ручной противотанковый гранатомет в мире.

Уже первое применение гранатомета во Вьетнаме показало его высокую эффективность. Большинство американской бронированной техники того времени, включая тяжелые танки, ничего не могло противопоставить гранатометам. Большие потери от РПГ стали нести и израильтяне во время конфликтов с арабами.Советское оружие пробивало гомогенную броню любой толщины и лишь появление многослойной брони стало спасением для западных танков.

Конструкция гранатомета

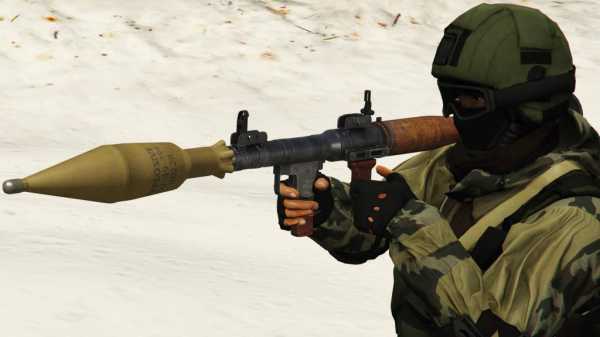

Гранатомет включает ствол с открытым прицелом, ударно-спусковой механизм и предохранитель и бойковый механизм. На более поздних модификациях устанавливается и оптический прицел. Ствол, в котором размещается хвостовая часть выстрела, выглядит как гладкая труба с расширительной камерой в средней части. Патрубок соединяется со стволом с помощью резьбы. В передней части патрубка расположено сопло, представляющее собой два сходящихся конуса. В задней части патрубка находится раструб, имеющий предохранительную тарель для предотвращения попадания загрязнений в казенную часть ствола. На стволе впереди имеется вырез для фиксации гранаты, а сверху расположены складные прицел и мушка.

Ниже ствола находится ударно-спусковой механизм, находящийся внутри пистолетной рукоятки. Позади основной рукоятки имеется дополнительная, предназначенная для более комфортного удержания оружия при стрельбе. Слева на стволе находится кронштейн для крепления оптического прицела. Справа — антабки, позволяющие прикрепить ремень. К стволу прикреплены две симметричные накладки из березовой древесины, которые защищают руки стрелка от ожогов. Ресурс ствола составляет 250-300 выстрелов.

Прицел

В модификации гранатомета РПГ-7В его стали оснащать оптическим прицелом с 2,7 кратным увеличением. В составе прицела три шкалы — основная прицельная шкала, шкала боковых поправок и дальномерная шкала, рассчитанная на высоту 2,7 метра, то есть высоту силуэта танка. Шкала прицела размечена делениями ценой в 100 м. Механический прицел в данном случае остается на оружии, но является вспомогательным. Характерно, что на обоих прицелах имеется механическая настройка температурной поправки.

Расчет и использование

Стандартный расчет гранатомета составляет два человека. Но второй необходим только как подносчик боеприпасов при длительном ведении огня. Сам же выстрел производится одним человеком без посторонней помощи, благодаря небольшому весу оружия и отсутствию серьезной отдачи.

В большинстве локальных конфликтов РПГ используется именно по этому принципу, как удобное средство для ликвидации одиночных бронированных целей, не мешающее быстрому отступлению. Расчет из двух человек удобен при уничтожении транспортных колонн, позволяя быстро уничтожить крайние машины и запереть колонну. Во фронтальном же противостоянии танкам у гранатометчика нет шансов долго прожить без смены позиции.

Произведение выстрела

Для этого необходимо взвести курок, затем снять оружие с предохранителя. После этого выстрел производится нажатием на спусковой крючок. При этом курок производит поворот вверх и наносит удар по бойку. Боек дергается вверх и разбивает капсюль на дне ракетного двигателя. Одновременно луч огня от капсюля воспламеняет порох в зарядной камере. Пороховые газы, расширяясь, выталкивают ракету. Как только ракета приходит в движение, происходит пробивание капсюля на пирозамедлителе ракеты, и замедлительный состав начинает гореть.

В полете

После вылета из ствола за счет инерции и воздушного потока раскрываются стабилизирующие плоскости ракеты.

Когда ракета пролетает около 20 метров, горение замедлителя добирается до шашки реактивного двигателя, и начинает работать основной реактивный двигатель. Он работает около полусекунды и успевает разогнать ракету до 300 м/с от изначальных 120 м/с.

В полете граната вращается вокруг своей продольной оси за счет давления потока воздуха на стабилизирующие лопасти. Скорость вращения составляет до 30-40 оборотов в секунду. Вращение в данном случае выполняет те же функции,что и в нарезном оружии. Несмотря на то, что по сравнению с пулей, делающей несколько тысяч оборотов в секунду, снаряд РПГ вращается очень медленно, именно это вращение дает гранате возможность поддерживать траекторию. Особенно это актуально с учетом позиционирования РПГ как оружия, ориентированного на дешевое массовое производство и неизбежных в этом случае больших, по сравнению с западными образцами, производственных допусков.

Взрыв боевого заряда

На расстоянии от 2,5 до 18 метров от дульного среза в ракете взводится электродетонатор. При соприкосновении с преградой, ударник под воздействием инерции бьет по детонатору. Происходит подрыв детонатора и взрыв гранаты. Если во время полета граната не натыкается на цель, то через 4-6 сек она самоликвидируется.

Модификации

Многолетняя эксплуатация гранатомета в самых разных условиях фактически не выявила сколько-нибудь значимых недостатков в ТТХ РПГ-7В. Поэтому основными направлениями, по которым он модернизировался, стали модернизация прицельных приспособлений и улучшение бронепробиваемости боеприпасов. Исключением стала десантная модификация РПГ-7В. ТТХ оружия для ВДВ изменены вследствие ограничения по длине гранатомета в походном положении. Оружие не должно торчать из-за плеча десантника и мешать парашюту. Поэтому в модификации РПГ-7Д пусковая труба соединяется с патрубком сухарно за счет выступов на патрубке и выемок на трубе. Это позволяет транспортировать гранатомет в сложенном положении. Также изменен предохранитель, который не позволяет произвести выстрел без полного соединения трубы и патрубка. Среди других модификаций можно отметить варианты 7Н и 7ДН с ночным прицелом. Вариант 7В1 оснащен прицелом ПГО-7В3. Последний российский вариант 2001 года РПГ-7Д3 отличается лишь небольшими изменениями в старом прицеле. Существуют даже РПГ-7 производства США Airtronic USA Mk.777, что является показателем качества этого оружия.

Противотанковые боеприпасы и бронепробиваемость

Однако, как и у любого гранатомета, различия в ТТХ РПГ-7В и более поздних модификаций кроются в большей степени не в конструкции оружия, которое по сути является трубой с бойком, а в боеприпасах. Бронепробиваемость различных выстрелов колеблется очень сильно. Большинство выстрелов для РПГ-7 представляют собой кумулятивные боеприпасы, но есть и осколочные модификации для поражения пехоты.

Вес базового заряда ПГ-7В составляет 2,6 кг. Максимальная бронепробиваемость кумулятивного заряда составляет 330 мм. Следующей модификацией стал ПГ-7ВМ, который при сохранении основных характеристик получил лучшую кучность и устойчивость к боковому ветру. Также у этой модели более стабильный взрыватель.

Улучшенную до 400 мм бронепробиваемость получил уже вариант ПГ-7ВС. В этом выстреле применен более мощный заряд и уменьшено распыление кумулятивной струи.

Для поражения новых танков с композитной броней был создан боеприпас ПГ-7ВЛ «Луч». Он отличается бронепробиваемостью до 500 мм гомогенной брони и новым взрывателем повышенной надежности.

Самым совершенным на данный момент кумулятивным боеприпасом является ПГ-7ВР «Резюме» 1988 года. Он имеет легко узнаваемую сложную форму из-за тандемной боевой части. Первый более слабый заряд калибром 64 мм предназначен для уничтожения динамической защиты или противокумулятивного экрана. Второй основной заряд калибром 105 мм пробивает уже основную броню цели. Данный выстрел в походном положении перевозится разъединенным из-за большой длины. Боевая часть у него прикрепляется к реактивному двигателю с помощью резьбового соединения, что позволяет снимать ее при транспортировке. Реактивный двигатель и метательный заряд данного выстрела мало отличаются от варианта ПГ-7ВЛ за исключением специальных пружин, помогающих раскрываться плоскостям стабилизатора. Вес «Резюме» почти в два раза превышает показатели предыдущих версий и составляет 4,5 кг. Но, при этом боеприпас позволяет пробивать броню эквивалентную 600 мм гомогенной и плюс динамическую защиту. Эти показатели делают дешевый советский РПГ-7 опасным даже для современных западных танков, по крайней мере, при обстреле кормы.

Осколочные боеприпасы

Хотя, относясь к противотанковому оружию, РПГ-7 предназначен в первую очередь для уничтожения бронетехники, малый вес и простота превращают его в универсальное оружие. Поэтому востребованы и боеприпасы для уничтожения живой силы на местности или в легких укрытиях. Выстрел ОГ-7В «Осколок» представляет собой осколочный боеприпас без реактивного двигателя. При взрыве создает около тысячи осколков, поражающих цели на площади в 150 кв. м. Может использоваться и против легких укрытий и небронированной техники.

Термобарические боеприпасы

Более опасным и совершенным боеприпасом является ТБГ-7В «Танин». Он имеет термобарическую боевую часть, создающую так называемый «объемный взрыв». Взрывная волна проникает в помещения даже при подрыве боеприпаса на расстоянии 2 метров от окна или амбразуры. Общий диаметр зоны поражения снарядом составляет до 20 метров, что сопоставимо со стандартным 120 мм артиллерийским боеприпасом. Максимальный объем помещения, в котором объемный эффективно поражает живую силу равен 300 куб. м. Но помимо взрыва серьезным поражающим фактором являются и осколки, которые в силу использования термобарической смеси имеют увеличенную начальную скорость. Этим выстрелом также уничтожается и легкая техника. При попадании боевой части в броню толщиной до 20 мм, в ней прожигается отверстие, и кумулятивная струя поражает экипаж. При таком попадании давление внутри машины срывает даже закрытые десантные люки.

Использование против танков

На момент запуска в серию ТТХ РПГ-7В позволяли ему поражать любой современный боевой танк. Эффективность гранатомета была неоднократно доказана во Вьетнаме и во время арабо-израильских войн. Его можно назвать лучшим средством противотанковой обороны второй половины XX века по соотношению цена-качество.

Вместе с тем принятие на вооружение в 1980-х годах нового поколения западных танков с многослойной броней и использование динамической защиты привели к необходимости усовершенствования гранатомета. Именно это привело к созданию варианта «Резюме» с тандемным боеприпасом. Необходимо отметить, что в большинстве крупных конфликтов со времен распада СССР имеются очень противоречивые примеры использования РПГ-7 против современных танков. Налицо, как случаи поражения машины с одного выстрела, так и случаи получения более 10 попаданий из РПГ без наличия брони. Отсюда можно вывести, что в каждом отдельном случае нужно учитывать множество факторов. В первую очередь, место попадания. Лобовая броня в разы устойчивее кормовой. Затем наличие динамической защиты, противокумулятивных экранов и посторонних предметов на броне. Наконец, скорость и направление движения бронемашины и угол атаки кумулятивной струи.

Таким образом, РПГ-7, наряду с автоматом Калашникова, можно назвать одним из лучших образцов советского оружия пехоты, признанным во всем мире и имеющим собственный имидж и популярность.

fb.ru

ОСНОВНЫЕ ТТХ ГРАНАТОМЕТОВ РПГ-7 — КиберПедия

  РПГ-7 (РПГ-7В) РПГ-7Д
Применяемые боеприпасы ПГ-7В, ПГ-7ВМ ПГ-7ВС, ПГ-7ВС1 ПГ-7ВЛ ПГ-7В, ПГ-7ВМ ПГ-7ВС, ПГ-7ВС1 ПГ-7ВЛ
Калибр, мм
Масса с оптическим прицелом, кг 6,3 7,0
Длина гранатомета, мм 950/630 7*
Боевая скорострельность, выстр./мин 4 — 6 4 — 6

7* В положении для десантирования.





ОСНОВНЫЕ ТТХ ВЫСТРЕЛОВ К РПГ-7В

Боеприпас ПГ-7В ПГ-7ВМ ПГ-7ВС ПГ-7ВЛ
Калибр боевой части, мм
Масса, кг 2,2 2,0 2,0 2,6
Дальность прямого выстрела, м
Прицельная дальность стрельбы, м
Начальная скорость гранаты, м/с
Максимальная скорость гранаты, м/с
Бронепробиваемость, мм

В стабилизаторе выстрела ПГ-7ВС были уменьшены углы скоса лопастей, что привело к снижению скорости вращения гранаты и уменьшению распыления кумулятивной струи под действием центробежных сил. Граната имеет калибр 72 мм, массу 1,6 кг, длину 665 мм. комплектуется взрывателем ВП-7М и пороховым зарядом ПГ-7ПМ. В 1972 – 76 годах выпускался выстрел ПГ-7ВС1 с бронепробиваемостью 360 мм, боевая часть которого снаряжалась более дешевым взрывчатым веществом.

В связи с применением для танков многослойной композитной брони, была начата разработка нового выстрела с повышенной пробиваемостью. В результате в 1977 году был принят на вооружение выстрел ПГ-7ВЛ (название в ходе отработки «Луч», ведущий конструктор В.М. Ленин) с бронепробиваемостью 500 мм. Этого удалось достичь за счет увеличения калибра гранаты до 93 мм и массы разрывного заряда ВВ марки «окфол». Масса выстрела ПГ-7ВЛ составляет 2,6 кг, масса гранаты – 2,2 кг, длина выстрела – 990 мм, длина гранаты – 700 мм. Увеличение массы гранаты привело к снижению ее начальной скорости до 112 м/с, и прицельной дальности стрельбы – до 300 м. К новой гранате был разработан взрыватель повышенной безопасности и надежности – ВП-22 с уменьшенными габаритно-массовыми характеристиками. Помимо поражения танков с композитной броней, граната выстрела ПГ-7ВЛ обеспечивает пробитие кирпичной стены толщиной 1,5 м, железобетонной плиты толщиной 1,1 м. Новый выстрел значительно расширил боевые возможности ручных противотанковых гранатометов.



Ручной противотанковый гранатомет РПГ-16





Помимо описанных вариантов ручных противотанковых гранатометов семейства РПГ-7, в СССР, специально для воздушно- десантных войск, был разработан ручной противотанковый гранатомет РПГ-16 с прицельной дальностью стрельбы до 800 м (название в ходе отработки – «Удар», ведущий конструктор И.Е. Рогозин).



Для обеспечения удобного десантирования вместе с гранатометчиком гранатомет РПГ-16 имел разъемный ствол, который разбирался на две основные части – трубу и камору с патрубком. Соединение трубы и каморы – сухарное. Обе части ствола при десантировании укладывались, также как и выстрелы к нему, в специальные чехлы и сумки. Гранатомет и два выстрела к нему десантировались на гранатометчике, еще три выстрела – на помощнике гранатометчика. Чтобы исключить возможность выстрела в случае неправильной сборки частей ствола гранатомета при переводе из положения для десантирования в боевое положение, гранатомет имел блокирующее устройство.





Сетка прицела ПГО-16.





Прицел ПГО-16.





Выстрел ПГ-16В.





ОСНОВНЫЕ ТТХ РПГ-16

Применяемые боеприпасы ПГ-16В

Калибр, мм 58,3

Масса с оптическим прицелом и сошкой, кг 10,3

Длина гранатомета, мм 1104/645 [7]

Боевая скорострельность, выстр./мин. 5 – 6

8* В положении для десантирования.





ОСНОВНЫЕ ТТХ ПГ-16В

Калибр боевой части, мм 58,3

Масса, кг 2,05

Длина выстрела, мм 980

Дальность прямого выстрела, м 520

Прицельная дальность стрельбы, м 800

Начальная скорость гранаты, м/с 250

Максимальная скорость гранаты, м/с 475

Бронепробиваемость, мм 300





Механический прицел РПГ-16.



Выстрел к гранатомету ПГ-16В массой 2,05 кг состоял из кали- берной противотанковой гранаты ПГ-16 кумулятивного действия с реактивным двигателем и стартового порохового заряда ПГ-16П. Калибр гранаты, как и ствола гранатомета, – 58,3 мм, начальная скорость гранаты – 250 м/с, а максимальная – 475 м/с.

Отличительной особенностью гранаты ПГ-16 являлось то, что стабилизатор с шестью лопастями был размещен на сопле реактивного двигателя. Сделано это было для уменьшения ветрового сноса гранаты в полете. Корпус стартового порохового заряда был собран в основном из картонных и пластмассовых деталей. Это обеспечивало практически полное его сгорание при выстреле. На заднем торце стартового заряда имелась фигурная пружинная пластина, которая являлась одновременно и электрическим контактом, и деталью, экстрактировавшей несго- ревшие остатки стартового заряда из ствола гранатомета после выстрела. Стартовый заряд присоединялся к гранате с помощью быст- роразъемного соединения байонетного типа. Так как воспламенение стартового заряда – электрическое, то ударно-спусковой механизм гранатомета имел импульсный электрогенератор.



Прицельная стрельба из гранатомета производилась с помощью механического или оптического прицела ПГО-16 (его отличие от ПГО-7В заключалось в другой шкале прицела). В комплекте гранатомета имелась съемная складывающаяся сошка.

Гранатомет РПГ-16 и выстрел ПГ-16В были приняты на вооружение ВДВ Советской армии в 1970 году.

Гранатометный комплекс РПГ-16 широко использовался ВДВ Советской армии в боевых действиях в Афганистане. Благодаря хорошей кучности и большой дальности стрельбы, он успешно применялся для поражения укрепленных огневых точек противника.



cyberpedia.su

Гранатомет РПГ-7 | Военное оружие и армии Мира

Гранатометный комплекс многоразового использования (гранатомет, выстрелы, прицельные приспособления) создавался для замены РПГ-2 и относится к РПГ второго поколения. Тактико-технические требования предполагали значительное улучшение кучности и увеличение дальности прицельной стрельбы при одновременном повышении бронепробиваемости.

РОЖДЕНИЕ «СЕМЕРКИ»

Головным разработчиком гранатометного комплекса и выстрелов к нему было Красноармейское подразделение московского ГСКБ-47 (с 1981 г. — НПО «Базальт»).

В работах участвовали также тульское ЦКИБ СОО, ковровский Завод им. В. А. Дегтярева (работы над собственно гранатометом вел В. В.Дегтярев в ОКБ-575), Высокогорский механический завод. Нижнетагильский завод «Планта».

Наиболее революционным решением стало сочетание в одном выстреле двух способов «метания» — активного и реактивного. На вооружение РПГ-7 принят Постановлением СМ СССР от 15 июня 1961 года.

ГРАНАТОМЕТ-ВЫСТРЕЛ-ПРИЦЕЛ

Гранатомет состоит из ствола с механическим прицельным приспособлением, ударно-спускового механизма, бойкового механизма, оптического прицела. Ствол включает гладкую трубу диаметром 40 мм и патрубок, уширение в средней части трубы образует зарядную камеру. Патрубок имеет сопло и раструб с тарелью, защищающей казенную часть ствола от загрязнения при случайном утыкании в грунт. Для защиты гранатометчика от ожогов на ствол крепятся накладки. Ударно-спусковой механизм куркового типа собран в пистолетной рукоятке, снабжен кнопочным предохранителем. Выстрел ПГ-7В состоит из надкалиберной реактивной гранаты ПГ-7 и порохового (стартового) заряда. Реактивный двигатель гранаты — пороховой с шестью сопловыми отверстиями, стабилизатор включает четыре складных пера и турбинку, обеспечивающие вращение гранаты в полете (для компенсации эксцентриситета тяги).

Выстрел производится с плеча. Курок взводится за спицу большим пальцем стреляющей руки, после спуска наносит удар по бойку, тот инициирует капсюль-воспламенитель стартового заряда выстрела. Стартовый заряд, сгорая в стволе, обеспечивает вылет гранаты из ствола с начальной скоростью 120 м/с, причем выстрел происходит по принципу безоткатного орудия. На безопасном для гранатометчика расстоянии включается реактивный двигатель гранаты, увеличивающий скорость полета до 300 м/с. Подрыв кумулятивной боевой части производится электродетонатором, срабатывающим по сигналу от пьезоэлектрического контактного взрывателя. Если граната не попала в цель, через 4-6 секунд после выстрела сработает самоликвидатор. Основной прицел — оптический ПГО-7, разработанный Новосибирским приборостроительным заводом. В 1963 году на вооружение воздушно-десантных войск принята разборная модификация РПГ-7Д («десантный»), разработанная в ЦКИБ СОО под руководством В. Ф. Фундаева. Если у РПГ-7 ствол и патрубок соединены резьбой, то у РПГ-7Д — быстроразъемным соединением. Вскоре на вооружение поступили «ночные» модификации РПГ-7Н и РПГ-7ДН с планкой для установки ночного прицела.

БОЛЕЕ ЧЕМ УСПЕХ

РПГ-7 стал мощным и портативным средством мотострелкового (парашютно-десантного) отделения для борьбы с танками и бронемашинами на дальностях до 500 м. В Болгарии, Египте, Ираке, КНР, Пакистане наладили производство его копий. Модификации и копии РПГ-7 применялись во многих войнах и военных конфликтах. Конструкция гранатометного комплекса позволила осуществить неоднократные модернизации по мере изменения требований — прежде всего за счет введения новых выстрелов. В 1969 году принят выстрел ПГ-7ВМ (модернизированный, ведущий конструктор В. И. Медведев). Модернизированный гранатомет получил обозначение РПГ-7В, оптический прицел — ПГО-7В.

Выстрел ПГ-7ВС (ведущие конструкторы В. П. Зайцев и О. Ф. Дзядух) с гранатой калибра 72 мм принят в 1972 году. В выстреле ПГ-7ВЛ (шифр «Луч», 1977 г., ведущий конструктор В. М. Ленин) бронепробиваемость 93-мм гранаты повышена до 500 мм — с учетом появления на вооружении стран НАТО основных боевых танков нового поколения. В 1988 году сдан на вооружение созданный НПО «Базальт» выстрел ПГ-7ВР («Резюме», ведущий конструктор А. Б. Кулаковский). Для стрельбы новым выстрелом предназначены модернизированные гранатометы РПГ-7В1 (РПГ-7В2) и РПГ-7Д2 (РПГ-7ДЗ). В современных условиях от гранатометов требуется большая универсальность. Созданы, в частности, 105-мм реактивный выстрел многофакторного поражения ТБГ-7В (ведущий конструктор В. А. Кулаковский) с термобарической гранатой и ОГ-7В (ведущий конструктор М. М. Коноваев) с калиберной осколочной гранатой без реактивного двигателя.
