Постройка двух опытных Су‑27К была выполнена в ОКБ в кооперации с серийным заводом в 1986‑1987 годах. Первый полет на опытном самолете был совершен 17 августа 1987 года. В ходе заводских летно‑конструкторских испытаний самолета, 1 ноября 1989 года впервые в СССР на нем была выполнена посадка на палубу ТАвКр «Тбилиси» (позднее переименованного в «Адмирал флота Советского Союза Кузнецов»).

С 1989 года на заводе в Комсомольске‑на‑Амуре началось производство установочной партии Су‑27К. Государственные испытания Су‑27К проводились в 1991‑1994 годах. В апреле 1993 года с завода в Комсомольске‑на‑Амуре летчикам авиации Северного флота была передана первая партия корабельных истребителей. 31 августа 1998 года указом президента РФ Су‑27К принят на вооружение под обозначением Су‑33.

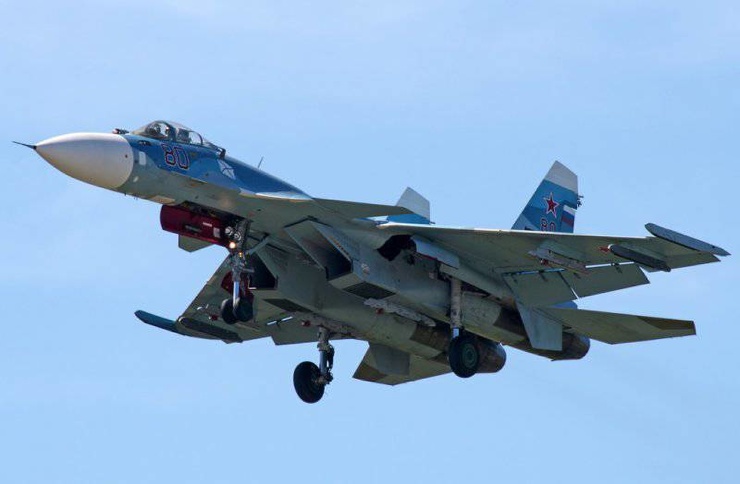

Самолет Су‑33 ‑ одноместный корабельный истребитель трамплинного взлета и аэрофинишерной посадки, со складыванием крыла и горизонтального оперения (для ангарного хранения).

Истребитель создан по нормальной аэродинамической схеме. На нижней поверхности центральной балки размещены узлы крепления тормозного гака.

Трапецевидное крыло, имеющее развитые наплывы и плавно сопрягающееся с фюзеляжем, образует единый несущий корпус. Переднее горизонтальное оперение установлено в наплывах крыла и увеличивает как маневренные характеристики самолёта, так и подъёмную силу планера.

Истребитель Су‑33 оснащен двумя двухконтурными турбореактивными двигателями с форсажными камерами. Они находятся в разнесенных мотогондолах, что снижает их взаимное влияние. Истребитель оснащен регулируемыми воздухозаборниками, что позволяет ему развивать скорость, более чем в два раза превышающую скорость звука. Воздухозаборники размещены под наплывами крыла и оснащены защитными решётками, предотвращающими попадание посторонних предметов в двигатель на взлетно‑посадочных режимах.

По сравнению с Су‑27 на палубном самолете усилено шасси. Основные опоры оснащены колесами уменьшенного диаметра, носовая опора имеет два колеса и может поворачиваться на угол +/‑60 градусов, обеспечивая повышенную маневренность самолета на палубе. Давление в пневматиках, по сравнению с Су‑27, повышено.

В кабине самолета установлено усовершенствованное катапультное кресло К‑36К, спинка которого наклонена на угол 30 градусов, что позволяет летчику легче выдерживать перегрузки при ведении маневренного воздушного боя.

Су‑33 оборудован системой дозаправки и передачи топлива в полете.

Взлет истребителя с палубы корабля производится с трех стартовых позиций: двух, обеспечивающих дистанцию разбега 105 метров, и одной ‑ 195 метров. Заход на посадку происходит по управлению со специального посадочного мостика, где команда офицеров посадки ведет управление движением самолета по траектории захода. Самолет фиксируется корабельной радиолокационной станцией и после входа в начальную часть глиссады снижения управляется посадочным радиолокатором. Кроме того, летчик визуально регулирует траекторию снижения истребителя, основываясь на наблюдении цветных огней посадочной системы «Луна‑3».

Посадка истребителя на палубу осуществляется практически без выравнивания при снижении по посадочной глиссаде с углом четыре градуса. После касания палубы Су‑33 цепляется посадочным гаком за трос аэрофинишера и тормозится на дистанции 90‑100 метров. При касании палубы летчик переводит двигатели на режим «максимал» для того, чтобы в случае незацепления гака или обрыва троса иметь возможность взлететь с посадочной палубы и уйти на второй круг.

Технические характеристики:

Экипаж — 1 человек

 Длина — 21,2 м

 Размах крыла — 14,7 м

 Высота — 5,9 м

 Максимальная взлетная масса с ВПП — 33000 кг

 Максимальная взлетная масса с палубы — 28000 кг

 Максимальная масса боевой нагрузки — 6500 кг

 Максимальная скорость полета:

 ‑ у земли — 1300 км/ч

 ‑ на высоте — 2300 км/ч

 Скорость захода на посадку — 240 км/ч

 Практический потолок (без подвесок) — 17000 м

 Максимальная дальность полета ‑ 3000 км

 Продолжительность патрулирования на удалении 250 км — 2 часа

 Длина разбега — 105 м.

Вооружение истребителя включает встроенную пушечную установку (30 мм). Су‑33 имеет 12 точек подвеса. Он может брать на борт управляемые ракеты класса «воздух‑воздух» ‑ Р‑27Р1(ЭР1), Р‑27Т1(ЭТ1), Р‑73Э, неуправляемые снаряды ‑ С‑8КОМ, С‑8ОМ, С‑8БМ, С‑13Т, С‑13ОФ, С‑25‑ОФМ‑ПУ, авиабомбы калибра ‑ 50, 100, 250, 500 кг, разовые бомбовые кассеты РБК‑500.

Материал подготовлен на основе информации открытых источников

Су-33, МиГ-29К и Як-141. Битва за палубу

В то же время и параллельно всему перечисленному ОКБ Яковлева разрабатывало самолеты вертикального взлета и посадки. Старт этому процессу был дан 27 декабря 1967 г., когда вышло Постановление ЦК КПСС и СМ СССР No.1166-413, которым предписывалось начать легкий штурмовик Як-36М, а затем, в перспективе, фронтовой СВВП-истребитель. Как известно, легкий штурмовик конструкторы Яковлева создать сумели – в 1977 г Як-36М под обозначением Як-38 был принят на вооружение. А вот с истребителем дело категорически не ладилось – истребитель-штурмовик Як-39 с новыми подъемными двигателями, расширенной номенклатурой оборудования и вооружений имел мизерную дальность полета. Даже с коротким взлетом и боевой нагрузкой в 1 тонну, его боевой радиус не превышал 200 км, и этого было, конечно, совершенно недостаточно. Тем не менее ОКБ Яковлева продолжало работы по истребителю СВВП.

Конструкторы-яковлевцы постарались замахнуться на сверхзвуковой истребитель – первые проработки такой машины были сделаны в 1974 г (Як-41, «изделие 48»). Затем, в 1977 г Правительство приняло решение о создании сверхзвукового истребителя-СВВП и представлении его на государственные испытания к 1982 г. При этом, согласно новому Постановлению от ОКБ Яковлева требовалось представить техническое предложение о создании сверхзвукового штурмовика на базе Як-41.

Иными словами, к концу 70-х годов у некоторых руководителей (и особенно – ратовавшего за развитие СВВП Д.Ф. Устинова) могло сложиться мнение, что создание сверхзвуковых самолетов вертикального взлета и посадки с достаточным радиусом действия не за горами. Вероятно, именно в этом и кроется причина его указания прекратить проектирование катапультных авианесущих кораблей и строить в дальнейшем ТАКР-носители СВВП водоизмещением не более 45 000 т., оснащенных трамплином.

Иными словами, получалось следующее. Разница между МиГ-29 (не говоря уже о Су-27) и Як-38 в возможностях ПВО была не просто колоссальна, это были в прямом смысле слова несопоставимые между собой машины: Як-38 с треском проигрывал новейшим самолетам 4-го поколения по всем параметрам. Но Як-41 – уже другое дело, хотя и он не был ровней МиГ-29, но все же, по отдельным параметрам уже был с ним сопоставим (например – на Як-41 предполагалась установка РЛС МиГ-29). Кроме того, предполагалось, что Як-41 не должен будет взлетать исключительно вертикально – для него изначально предполагался режим взлета с короткого разбега, который в ОКБ Яковлева дипломатично назвали «суперкоротким вертикально-наклонным взлетом». Это повышало возможности СВВП.

Трамплин увеличивал взлетную массу Як-41, а значит – и его боевую нагрузку или дальность полета еще больше. Это еще сильнее приближало возможности Як-41 к МиГ-29, трамплин позволял рассчитывать на то, что Як-41 сможет выполнять не только функции ПВО соединения, но и наносить ракетно-бомбовые удары по надводным и береговым целям. Все это позволяло Д.Ф. Устинову вновь рассматривать СВВП в качестве альтернативы палубной авиации горизонтального взлета и посадки.

Надо сказать, что этот момент в спорах «что лучше – трамплин или катапульта» как правило совершенно не учитывается. Дело в том, что сторонники катапульты и ее противники обычно рассматривают трамплин как альтернативу катапульте в качестве средства взлета самолетов горизонтального взлета и посадки. Но изначально катапульта была предложена не для этого. В сущности, Д.Ф. Устинов предлагал отказаться от самолетов горизонтального взлета и посадки в пользу СВВП, а трамплин рассматривал только как средство увеличения возможностей СВВП. Иными словами, в тот момент никто не задавался вопросом: «Что лучше – катапульта или трамплин для самолетов горизонтального взлета?». Распоряжение Д.Ф. Устинова сводилось к: «Давайте уберем самолеты горизонтального взлета и посадки с корабля вообще, оставим только СВВП, а для того, чтобы они лучше летали, сделаем для них трамплин».

В ответ на это руководители ММЗ им. А.И. Микояна и МЗ им. П.О. Сухого при поддержке командования ВВС внесли предложение продолжить работы по Су-27К и МиГ-29К – в связи с высокой тяговооруженностью, эти самолеты могли быть адаптированы для взлета с трамплина. Д.Ф. Устинов (возможно – с учетом достаточно скромных практических результатов программы СВВП, а может и в силу каких-то иных резонов) все же не стал складывать яйца в одну корзину. Да, он считал, что авиагруппа будущего ТАКР будет состоять из СВВП, но при этом он не запретил разработку палубных версий МиГ-29 и Су-27. Собственно говоря, его позиция относительно этих самолетов свелась к следующему: «Хотите, чтобы самолеты горизонтального взлета оказались на палубах кораблей? Что ж, тогда вам придется научить их взлетать с трамплина!».

Вот так, собственно, в 1980 г и началась «гонка трех истребителей» за право занять место на полетной палубе и в ангарах советских ТАКР. Но каждое КБ, разумеется, двинулось к цели своим путем. В 1982-1983 гг. были представлены и защищены аванпроекты МиГ-29К и Су-27К, при этом МиГ предназначался для ПВО в ближней зоне и имел второстепенные задачи: уничтожение кораблей противника водоизмещением до 5 000 т и поддержка десантов. Су-27К должен был стать истребителем с большой дальностью полета, обеспечивающего ПВО соединения в дальней зоне. Як-141 должен был стать первым в мире сверхзвуковым многоцелевым СВВП.

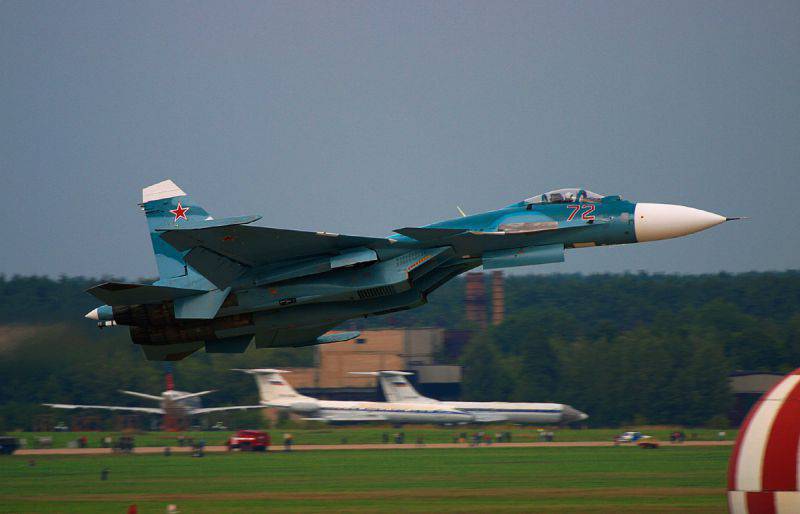

Су-33

ОКБ Сухова приняло решение создавать Су-27К как палубную модификацию строевого Су-27, то есть по возможности сохранить на нем оборудование «исходного» самолета. Это, разумеется, не означало, что Су-27К вообще не претерпит никаких изменений по сравнению со своим прототипом, но суть заключалась в том, что подавляющее большинство изменений касалось адаптации самолета под специфику морской палубной авиации, а вот его боевые возможности должны были остаться на уровне Су-27. Эскизный проект Су-27К был представлен в сентябре 1984 г., но подобная позиция не встретила понимания комиссией заказчика.

Дело в том, что в 1982 г стартовала разработка усовершенствованной модели Су-27 – истребителя Су-27М. В контексте этого члены комиссии не понимали, зачем продолжать разработку перспективного палубного самолета на основе исходного Су-27, ведь это привело бы к появлению самолета с ТТХ ниже возможных. Соответственно, по результатам рассмотрения эскизного проекта Су-27К представители комиссии заказчика потребовали увеличения боевого потенциала самолета. Но руководство ОКБ Сухого смогло объяснить и отстоять свою позицию.

Дело в том, что «суховцы» предложили работу над палубным истребителем разбить на два этапа. На первом следовало «приучить» самолет к палубе, сохраняя его возможности на уровне Су-27: такое решение позволило бы, по мнению конструкторов, обеспечить поставки первых серийных Су-27К уже к концу 80-х годов. В то же время разработка палубного самолета на основе Су-27М — дело долгое, сроки которого легко могли быть «сдвинуты вправо» сложностями доводки новейшего оборудования, и в этом случае серийные поставки Су-27К могли сильно задержаться. Зато после того, как все новинки вооружения будут «обкатаны» на Су-27М, ничто не помешает внедрить их на модификации палубного Су-27К – это можно будет сделать достаточно быстро. С подобной аргументацией комиссия согласилась и было достигнуто компромиссное решение – Су-27К создаются на основе Су-27, но при этом они получают способность использовать неуправляемое оружие – авиабомбы свободного падения и НУРС.

Соответственно, основные изменения Су-27К в сравнении с прототипом заключались в реализации «авианосной» специфики:

1. Разработаны и установлены на самолет двигатели АЛ-31Ф3 – они отличались от серийных двигателей Су-27 повышенной тягой 12 800 кгс (у АЛ-31Ф – 12 500 кгс), которую новые двигатели развивали в кратковременном, особом режиме, при взлете самолета или при экстренном уходе на второй круг;

2. Улучшены несущие свойства крыла за счет увеличения его площади (примерно на 10%) и его механизации – новая система дистанционного управления была полностью электрифицирована. У Су-27 она частично строилась на жесткой проводке и гидроусилителях;

3. Усовершенствовано и усилено шасси для посадок на палубу, предусмотрен посадочный гак, при помощи которого производится зацеп за аэрофинишер;

4. Для уменьшения габаритов самолета при его хранении в ангаре или на полетной палубе было разработано складное крыло, а также – складное оперение, потому что в противном случае оно выступало бы за габариты сложенных крыльев;

5. Введено специальное антикоррозионное покрытие для эксплуатации самолета в условиях морского соленого климата;

6. Установлено специальное пилотажное оборудование для привода и посадки самолета на палубу, а также модернизирована обзорно-прицельная система для взаимодействия с радиоэлектронными системами корабля;

Разумеется, на этом список новаций не заканчивался, и самолет получил, быть может, не обязательные для самолета морской авиации, но очень полезные новшества, такие, как систему дозаправки в воздухе и ПГО (переднее горизонтальное оперение). Надо сказать, что ПГО планировали применить еще на Су-27, но – не сложилось, а вот на Су-27К все удалось. В результате применения ПГО (и новой системой дистанционного управления) Су-27К сильно выиграл в аэродинамическом качестве, т.е. – в маневренности, а кроме того (и это оказалось приятной неожиданностью) получил прирост максимальной подъемной силы самолета.

В то же время вооружение бортовое радиолокационное оборудование, прицельный комплекс, оптико-локационная станция и т.д. оставались теми же самыми, что и на Су-27, только прошли небольшую адаптацию для работы над морем. Пожалуй, единственной сколько-то значимой новацией стало увеличение точек подвески с 10 до 12, что позволяло увеличить боекомплект, но это, в общем, было и все.

Первый полет Су-27К осуществил 17 августа 1987 г.

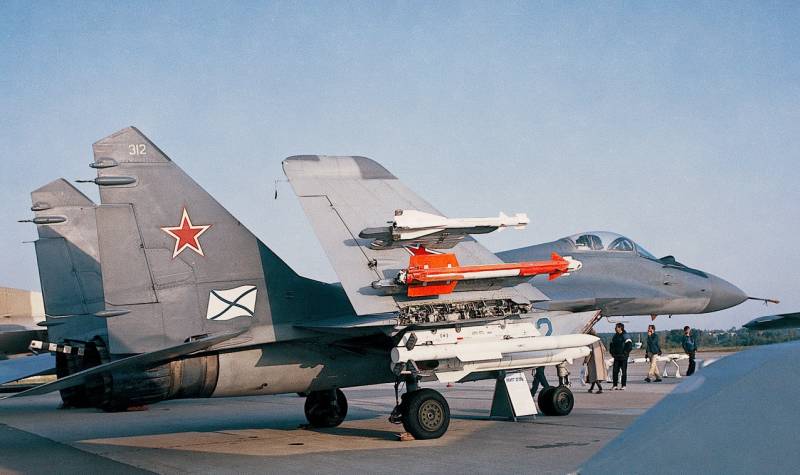

МиГ-29

Первоначально ММЗ им. А.И. Микояна пошли по сходному с ОКБ Сухого пути и предполагали создавать палубный самолет на базе серийного МиГ-29. Но, так же, как и ОКБ Сухого, в 1982 г микояновцы начали работы по проектированию усовершенствованной версии МиГ-29 – МиГ-29М. Надо сказать, что отличия МиГ-29М от первоначального МиГ-29 были настолько велики, что впору было говорить о создании нового самолета. МиГ-29М должен был получить:

1. Измененный планер. При этом в планере МиГ-29М предполагалось использовать новый алюминиево-литиевый сплав и композитные материалы, а также отказаться от клепанных соединений в пользу сварных. Все это не только уменьшало массу конструкции, но и позволяло использовать внутренний объем для размещения топлива полностью (ранее это сделать было нельзя, из-за невозможности загерметизировать все клепанные швы). Запас топлива нового самолета должен был увеличиться на 1500 л.;

2. Аналого-цифровую электродистанционную систему управления, позволяющую реализовать концепцию продольной статической неустойчивости самолета – вопреки распространенному мнению, первоначальные серийные МиГ-29 (и Су-27) подобным качеством не обладали;

3. Новый двигатель РД-33К, оснащенный цифровой электронно-гидромеханической системой автоматического управления. На РД-33, установленном на МиГ-29, использовалась гидроэлектронная система управления с аналоговым регулятором-ограничителем;

4. Новую систему управления вооружением С-29М (СУВ-29М), основу которой должны были составить новая импульсно-допплеровская РЛС Н010 и новая оптико-локационная станция ОЛС-М;

5. Значительно увеличившуюся номенклатуру используемых боеприпасов, при этом максимальная масса боевой нагрузки увеличивалась с 2 000 кг у МиГ-29 (9-12) до 4 500 кг, количество точек подвески возрастало с 6 до 9.

И это – только основные отличия МиГ-29М от основной версии. На перечисление всего прочего, включая новую станцию предупреждения об облучении, более современный ИЛС, ЭЛТ-мониторы в кабине пилота и т.д., и т.п. в настоящей статье попросту не хватит места.

Вне всякого сомнения, МиГ-29М представлял собой машину, чей боевой потенциал едва ли не кратно превосходил таковой у МиГ-29 первых серий. Если Су-27, Су-27К, МиГ-29 являлись машинами 4-го поколения, то МиГ-29М фактически становился поколением «4+». Но разработка подобной машины ставило перед конструкторами-микояновцами в разы более сложную задачу, чем та, которую решали их коллеги и соперники из ОКБ Сухого. В то время как последние попросту адаптировали к палубе находящийся в весьма высокой степени готовности Су-27 (начал эксплуатироваться в 1985 г.), то ММЗ им. А.И. Микояна предстояло, по сути, создать новый самолет, немного напоминающий силуэтом старый, и параллельно делать на его основе морскую версию такого самолета.

Первый полет МиГ-29К (бортовой номер 311) состоялся 23 июня 1988 г.

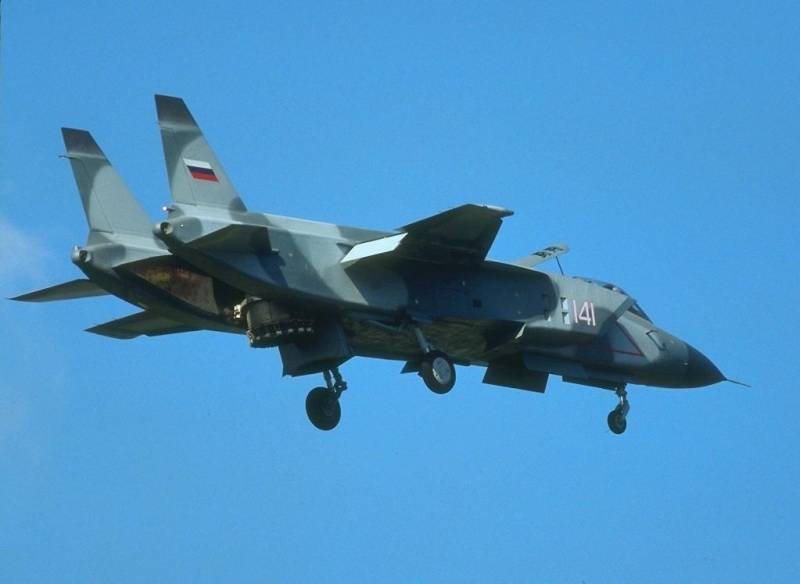

Як-141

Создание Як-141, увы, превратилось в одну из самых печальных историй отечественной военной авиации. Как мы уже говорили выше, СВВП всерьез в нашей стране занялись в 1967 г., и с тех пор Д.Ф. Устинов не оставлял надежды на появление конкурентоспособного истребителя вертикального взлета и посадки. Но шли годы, а усилия ОКБ Яковлева не приводили к успеху: в то же время взгляды на использование СВВП изменялись, поэтому ТТТ (тактико-технические требования) на самолет периодически корректировалось. Ряд сторонников ОКБ Яковлева называет подобные изменения причиной срывов сроков в создании Як-141, но здесь, очевидно, телега поставлена впереди лошади: ни в каком случае в момент изменения ТТТ ОКБ Яковлева не могло продемонстрировать прототип, хоть сколько-то соответствующий предыдущему ТТТ. Так было и в описываемый нами период – в 1977 г. Правительство в очередной раз поручает яковлевцам создать сверхзвуковой истребитель СВВП, но до 1980 г. едва удалось определиться с типом его силовой установки. Выбор был между единой, с одним подъемно-маршевым двигателем по образцу «Харриера» или комбинированной, как у Як-38. В 1979 г. разработали эскизный проект с единой силовой установкой, представили его на комиссию и… по результатам рассмотрения приняли решение создавать эскизный проект с комбинированной силовой установкой. Поэтому да, в 1980 г. в очередной раз было скорректировано ТТТ, но нужно понимать, что работы по самолету в это время были в такой стадии, которая полностью исключала сдачу машины по первоначальным ТТТ на госиспытания в 1982 г.
В соответствии с новым ТТТ (корректировки в него вносились и в последующие годы) самолет должен был стать многоцелевым, то есть «вертикальновзлетным» подобием МиГ-29, при этом необходимо было обеспечить укороченный взлет разбегом 120-130 м, взлет с трамплина и посадку с коротким пробегом, а также использование подвесных топливных баков. В 1984 г. произошли еще два важных события для Як-41. Умер Д.Ф. Устинов, министр обороны, могущественный сторонник авиации СВВП, и ушел на пенсию А.С. Яковлев – ведущим конструктором по Як-141 был назначен Г.А. Матвеев.

В 1985 г появился первый опытный образец самолета, а в следующем, 1986 г., начинаются его стендовые испытания. Тогда же выходит очередное постановление Правительства с указанием разработать сверхзвуковой истребитель СВВП, теперь его следует представить на государственные испытания к 1988 г. Но и эти сроки (традиционно) были сорваны. Прошел уже 21 год с момента, как истребитель СВВП был упомянут в правительственном постановлении впервые, но на ГСИ он так представлен и не был. Именно в это время Як-141 получил свое обозначение (до этого его называли Як-41).

Работы, тем не менее, все же двигались вперед – 9 марта 1987 г. Як-141 совершил первый полет (с горизонтальным взлетом и посадкой), в 1990 г – впервые осуществил вертикальные взлет и посадку.

Испытания на ТАКР

К моменту, когда техническое состояние корабля позволило приступить к выполнению полетов с его палубы, строго говоря, ни один самолет официально еще не начинал летно-конструкторских испытаний. Однако же, по инициативе М.П. Симонова, в 1988 г. было принято решение испытать Су-27К на палубе корабля. С аналогичным предложением вышли и ОКБ им. А.М. Микояна, и аналогичное разрешение было получено для МиГ-29К. Не приходится сомневаться, что если бы ОКБ Яковлева могло поступить аналогичным образом, они бы так и сделали, но проблема заключалась в том, что по состоянию на 1988-1989 гг. у яковлевцев попросту не было самолета, который можно было посадить на палубу – Як-141 был к этому банально не готов. Впрочем, надо сказать, что по крайне мере в 1988 г выбор в пользу Су, МиГ или Як еще не был сделан, при этом «фаворитом» на тот момент, пожалуй, следовало бы считать МиГ-29К – коллегия МАП склонялась именно к нему, в силу его меньших размеров и, соответственно, возможности укомплектовать авиагруппу ТАКР большим количеством машин.

ТАКР «Тбилиси» впервые отошел от заводского причала 21 октября 1989 г., причем сделал это без обязательного предварительного размагничивания и докования, а также без ряда систем, при которых в другом случае кораблю никто не разрешил бы отойти от стенки. Но испытания самолетов были чрезвычайно важны и высокие инстанции дали свое «добро» на выход.

И вот, в 13.46 1 ноября 1989 г. впервые в истории отечественного ВМФ на палубу корабля сел самолет горизонтального взлета и посадки – Су-27К (бортовой №39), пилотируемый летчиком-испытателем В.Г. Пугачевым.

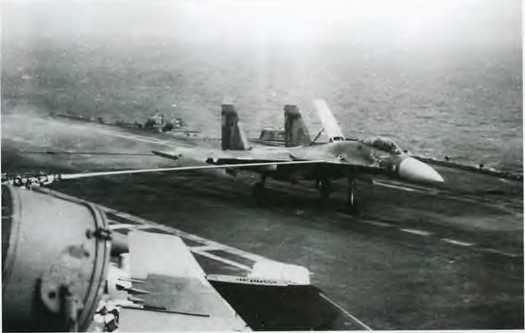

Та самая посадка

За ним, в 15.11 успешно произвел посадку МиГ-29 (бортовой № 311) под управлением Т.О. Аубакирова. А еще чуть позднее, в 16.48, Т.О. Аубакиров осуществил первый в истории трамплинный взлет с палубы ТАКР – МиГ-29К не подвел, все сработало штатно.

Цикл летно-конструкторских испытаний МиГ-29К и Су-27К проводился на протяжении 20 дней – за это время самолеты произвели 227 полетов и совершили 35 посадок (разумеется, часть полетов проводилась с сухопутных аэродромов). При этом Су-27К приземлился на палубу ТАКР 20 раз, МиГ-29К – 13, а Су-25УТГ – 2 раза. А затем ТАКР вернулся на завод.

Полеты с палубы возобновились с началом государственных испытаний корабля, на которые ТАКР «Тбилиси» вышел 1 августа 1990 г и которые продолжались до 4 октября, когда огромный корабль вернулся на завод для устранения замечаний и ревизии механизмов. Тогда же ТАКР получил очередное, четвертое по счету наименование «Адмирал флота Советского Союза Кузнецов» (до этого корабль последовательно именовался «Рига», «Леонид Брежнев» и «Тбилиси»). За время государственных испытаний было выполнено 454 полета различных летательных аппаратов, включая Су-27К, МиГ-29К, Су-25УТГ, вертолетов Ка-27, Ка-29 и Ка-31. В этот период были выполнены первый ночной взлет и посадка на ТАКР (МиГ-29 под управлением А.Н. Квочура).

В 1991 г полеты возобновились: в это время ТАКР все еще оставался в акватории Черного моря, он ушел на север только 1 декабря 1991 г. И вот, наконец, в 26 сентября 1991 г на корабль совершил посадку Як-141.

Вот так на палубе «Адмирала флота Советского Союза Кузнецова» оказались три истребителя различных классов – тяжелый истребитель, многоцелевые легкий истребитель и истребитель СВВП. Удивительно, но факт: на тот момент каждый из них мог претендовать на звание лучшего в мире – в своем классе, разумеется, зато не только среди морских, но и среди «сухопутных» самолетов ВВС. При этом каждый из них создавался особенным путем – ОКБ Сухого адаптировало к палубе серийный Су-27 с минимальными дополнениями конструкции создав отличный самолет 4-го поколения, ОКБ Микояна сделало «шаг в будущее» на основе существующей модели построив даже не 4-е, а поколение «4+», а ОКБ Яковлева вообще создавало «чудо чудное, диво дивное», ничего подобного которому в мире не существовало.

Надо сказать, что создание самолета палубной авиации – дело очень сложное, и неудивительно, что серьезные аварии выпали на долю самолетов всех трех КБ. Так, 11 июля 1991 г. произошел отказ системы дистанционного управления на серийном Су-27К (Т-10К-8), в результате чего самолет разбился, к счастью, пилотировавший его Т. Апакидзе успел катапультироваться и обошлось без жертв. В сентябре (неточно) оплошность пилота МиГ-29К привела к серьезной поломке самолета – уж посадив самолет на палубу, при работающих двигателях пилот попытался убрать шасси. И хотя он тут же исправил свою оплошность, гидроцилиндры и трубки выпуска шасси оказались выведенными из строя – самолет пришлось «сдавать в ремонт». А 5 октября того же, 1991 г произошла авария Як-141 – из-за ошибки в пилотировании самолет сел «грубо», с высокой вертикальной скоростью. От этого стойки шасси пробили топливный бак и начался пожар, который, впрочем, был потушен быстро и без последствий для корабля.

Как известно, в итоге было принято решение о принятии на вооружение Су-27К, к тому моменту переименованного в Су-33. В различных публикациях причины этого решения освещаются по-разному – кто-то утверждает, что Су-33 выиграли «в честном бою» по причине лучших ТТХ, кто-то, наоборот, полагает, что превосходные МиГ-29К и/или Як-141 оказались жертвами подковерных интриг руководства ОКБ Сухого. Часто приходится читать о том, что авария Як-141 стала предлогом для сворачивания программы СВВП в целом, иногда то же говорится о МиГ-29К.

Однако же, скорее всего, резоны тех, кто принимал окончательное решение, были куда прозаичнее. В 1991 г. состоялась крупнейшая трагедия нашего времени – развал Союза Советских Социалистических Республик. Несмотря на то, что Российская Федерация оставалась крупнейшей и сильнейшей среди «обломков» СССР, ее экономика пребывала в совершенно плачевном состоянии. Иными словами, на тот момент требовались не самые эффективные с военной точки зрения, а самые дешевые решения, и здесь Су-33 оказался вне конкуренции.

Вероятнее всего Су-33, будучи тяжелым истребителем, стоил дороже МиГ-29К, но дело в том, что суперсовременный на тот момент МиГ-29М, на основе которого делался МиГ-29К, практически полностью состоял из нового оборудования, которое следовало еще доводить до кондиции, а потом организовывать его серийный выпуск. В то же время оборудование Су-33 представляло собой почти что копию серийных агрегатов, освоенных промышленностью и их производство не могло вызвать никаких затруднений. По состоянию на 1991 г завод в Комсомольске-на-Амуре уже приступил к серийному строительству Су-33, в то же время МиГ-29К существовал всего в двух экземплярах, а третий был готов всего лишь на 60%. При этом подавляющую часть испытаний проводил первенец этого типа, МиГ-29К с бортовым номером 311, на котором значительная часть штатного оборудования и вооружения самолета не была установлена. Полную комплектацию получил только второй экземпляр МиГ-29К, бортовой №312, но его только-только начали испытывать. Если борт №311 совершил 313 полетов до аварии (и семь – после), то борт №312 – только 35.

Отказ от программы МиГ-29М/МиГ-29К, вне всякого сомнения, нанес огромный ущерб отечественному военно-воздушному флоту – ВВС и ВМФ лишились отличного «легкого» истребителя. Но, справедливости ради, следует сказать, что в условиях жестких финансовых ограничений РФ правильнее было сделать ставку на тяжелые истребители, а ими занимались ОКБ Сухого. Собственно говоря, средств у нашей страны не нашлось и на них – хотя параллельно с Су-33 на вооружение ВВС поступали Су-30, но в крайне ограниченном количестве. То есть по факту у страны не нашлось денег даже для обеспечения нормального функционирования одного конструкторского бюро и приобретения его продукции – смысла «размазывать» эти совершенно недостаточные средства еще и на МиГ-29М/МиГ-29К не было никакого.

На этом фоне всякие рассуждения о Як-141 попросту теряют смысл. Данный самолет находился в еще более ранней стадии создания, чем МиГ-29М/МиГ-29К. И хотя в своем классе он был однозначно впереди планеты всей (по большей части из-за того, что на планете кроме нас почти никто СВВП не занимался), но, конечно же, полноценной заменой тяжелой и легкой истребительной авиации страны он стать не мог. В то же время развивать его и далее можно было только «пустив по миру» и КБ Сухова и КБ Микояна.

Говорить о том, что аварии стали причиной прекращения работ по МиГ-29К и Як-141 нельзя – если бы руководство Сухого попробовало это сделать, им бы немедленно указали на только что потерянный Су-33, здесь все три КБ были примерно в равной позиции. Что же до подковерной борьбы, то она, вне всякого сомнения, присутствовала, но как могло быть иначе? Ведь три перечисленных конструкторских бюро конкурировали между собой. И не приходится сомневаться, что ОКБ Яковлева и МиГ оказались в известной мере ослабленными к 1991 г. – сам Яковлев к тому времени ушел на пенсию, а у его последователей просто не было проектов, на которых они могли бы составить себе имя. В то же время, в самом начале палубных испытаний главный конструктор МиГ-29К М.Р. Вальденберг слег с инфарктом, да и здоровье Генерального конструктора Р.А. Белякова также не позволило ему прибыть в Крым, а вот высокие представители КБ Сухова там были, и это, конечно, не могло не сыграть своей роли. Тем не менее, по мнению автора настоящей статьи, судьбу Су-33, МиГ-29К и Як-141 определили отнюдь не тщательный анализ их ТТХ или интриги конструкторов, а вынужденная экономия на вооруженных силах страны.

Но что случилось бы, если Российская Федерация не была столь ограничена в финансовых ресурсах? Какой истребитель наилучших образом отвечал задачам, ставящимся перед авиагруппами советских ТАКР?

Продолжение следует…

Гипотетический участник конфликта: ударные возможности истребителей Су-33 Текущая борьба с терроризмом на Ближнем Востоке имеет несколько любопытных особенностей. В частности, она прекрасно демонстрирует методики боевой работы, предпочитаемые разными странами, а также иллюстрирует существующие стратегии. Использование актуальных стратегий и тактик позволяет участникам борьбы с терроризмом не только решать имеющиеся военные и политические задачи, но и повышать уровень подготовки личного состава, а также проверять на практике и отрабатывать различные методики боевой работы.
Уже больше года удары по целям на территории Ирака наносят самолеты военно-воздушных сил США. Боевые вылеты совершаются с сухопутных баз региона, а также с авианосцев, которые регулярно приходят в близлежащие моря и обеспечивают работу своих самолетов. С прошлой осени аналогичным образом работают ВВС Франции: часть работы взяли на себя летчики «сухопутных» соединений, а кроме того, им оказывают поддержку самолеты палубной авиации. Так, в настоящее время в восточной части Средиземного моря находится французский авианосец Charles de Gaulle, с помощью которого достигается заметное повышение интенсивности боевой работы. Что касается российской боевой авиации, то она, в силу объективных факторов, работает только с сухопутных аэродромов в Сирии и России.

Основной базой группировки Воздушно-космических сил России, задействованной в текущей операции, является аэродром Хмеймим на западе Сирии. Кроме того, в предыдущих ударах участвовали самолеты с баз Энгельс и Моздок. При этом, несмотря на наличие теоретической возможности, российские вооруженные силы пока не привлекали к участию в операции палубную авиацию. Известно, что в середине минувшей осени единственный российский авианесущий крейсер «Адмирал флота Советского Союза Кузнецов» выполнял учебно-боевые задачи в Средиземном море. В связи с этим высказывались предположения о возможной отправке корабля с авиационной группой к сирийским берегам для участия в операции.

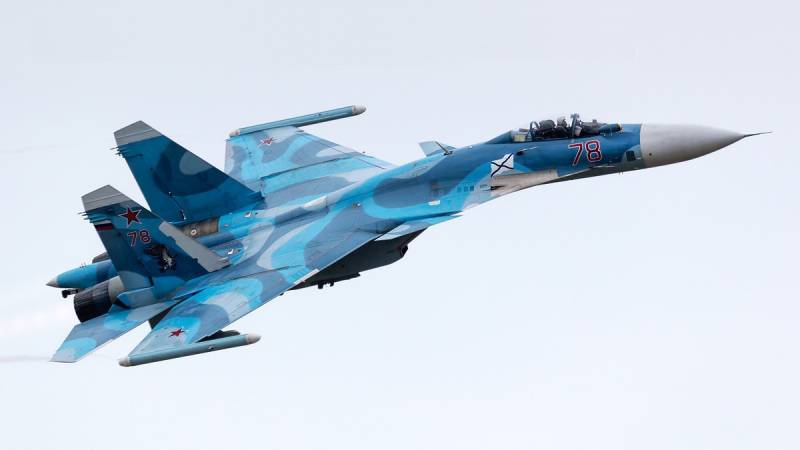

Су-33 в полете. Фото Wikimedia Commons

Тем не менее, до сих пор палубная авиация не привлечена к выполнению боевых вылетов в условиях реального конфликта. Самая очевидная причина этого – отсутствие необходимости. Боевые самолеты и вертолеты Воздушно-космических сил хорошо справляются с возложенными задачами и, по-видимому, не нуждаются в помощи коллег из палубной авиации. Также можно предположить, что палубные самолеты не будут участвовать в ударах из-за определенного проигрыша в характеристиках. Основой авиационной группы «Адмирала Кузнецова» являются истребители Су-33, которые по своим ударным возможностям заметно уступают технике базы Хмеймим.

И все же, пусть даже и в теории, Су-33 могли бы помочь своим «сухопутным» коллегам в деле борьбы с террористами. Как и другие отечественные истребители, эти самолеты имеют возможность несения вооружения класса «воздух-поверхность» и способны атаковать наземные цели. Естественно, в таком случае они имеют менее высокие характеристики в сравнении со специализированными ударными самолетами.

По ряду причин Су-33 является одним из самых малочисленных типов самолетов в вооруженных силах России. С конца восьмидесятых до конца девяностых было построено лишь 26 серийных самолетов этой модели. В настоящее время, по разным данным, эксплуатируется не более 14-15 таких машин. Несколько истребителей были потеряны в летных происшествиях, оставшиеся находятся на хранении. В ходе длительных выходов в море на борту авианесущего крейсера обычно находится лишь часть эксплуатируемых истребителей. Остальные самолеты при этом остаются на берегу.

Являясь дальнейшим развитием истребителя Су-27, палубный Су-33 сохранил высокие характеристики. Так, имеется возможность полета со скоростью до 2300 км/ч (на высоте), а дальность достигает 3000 км. За счет применения дополнительной штанги для дозаправки в полете продолжительность вылета и боевой радиус могут быть значительно увеличены. Таким образом, при нахождении авианесущего корабля в берегов Сирии возможно выполнение задач на большей части этого государства.

Основной задачей истребителей Су-33 является воздушный бой. Таким образом, в свете недавних событий, эти самолеты могут быть привлечены к осуществлению прикрытия ударной авиации при выполнении боевых задач. По имеющимся данным, при борьбе с воздушными целями Су-33 способен нести полезную нагрузку весом до 3,2 т. Для ближнего боя предлагаются управляемые ракеты «воздух-воздух» Р-73. Основным вооружением при этом оказываются ракеты средней дальности Р-27 различных модификаций. В боекомплект самолета может входить до 4-6 ракет каждого типа.

В составе российской авиационной группировки в Сирии присутствуют истребители Су-27СМ и Су-30СМ. Эти самолеты могут нести управляемые ракеты «воздух-воздух» нескольких типов. При этом их номенклатура вооружений воздушного боя почти совпадает со списком ракет, которые может нести Су-33. Таким образом, боевые возможности всех этих самолетов могут быть на одном уровне, хотя возможны некоторые отличия, связанные с составом бортового оборудования.

Являясь истребителем, Су-33 имеет ограниченные возможности по применению вооружений «воздух-поверхность», однако все же способен уничтожать наземные цели при помощи неуправляемых ракет и бомб. Имеется возможность применения неуправляемых авиационных ракет С-8, С-13, С-25 и т.д. Количество блоков и ракет определяется в соответствии с поставленной задачей.

В состав бомбового вооружения могут входить боеприпасы калибра 500, 250 или 100 кг. На соответствующих держателях могут подвешиваться фугасные бомбы, разовые бомбовые кассеты, зажигательные баки и другие боеприпасы со схожими габаритами. При подвеске 500-кг бомб самолет несет восемь боеприпасов: по четыре под крылом и под фюзеляжем. Бомбы калибра 250 кг могут подвешиваться в количестве 28 штук. 100-кг боеприпасы – 32 единицы. Точное количество боеприпасов определяется с учетом различных факторов, в частности следует принимать во внимание взлетный вес самолета.

Необходимо отметить, что использование исключительно свободнопадающих бомб серьезно сокращает возможную боевую эффективность. Для повышения точности и, как следствие, успешности удара требуется применение управляемых боеприпасов либо специального прицельного оборудования. Какая-либо информация о возможности применения истребителями Су-33 корректируемых бомб отсутствует. По-видимому, в составе бортовой электроники отсутствует оснащение, предназначенное для работы с подобным оружием. Прицельно-навигационный комплекс имеет и некоторые другие особенности, уменьшающие возможную эффективность бомбометания.

В настоящее время основой российской ударной группировки в Сирии являются бомбардировщики Су-24М. По имеющимся данным, эти самолеты активно применяют неуправляемые бомбы, однако при этом наносят удары с достаточно высокой точностью. Для эффективного применения свободнопадающих бомб самолеты используют особое электронное оборудование – специализированную вычислительную подсистему СВП-24, созданную компанией «Гефест и Т». Эта аппаратура собирает информацию о местоположении цели, расположении самолета, параметрах полета, атмосферных условиях и т.д., после чего обрабатывает ее и выдает данные для сброса бомб. Анализ всей необходимой информации позволяет в разы повысить характеристики бомбометания. Фактически, обычные неуправляемые бомбы ложатся в цель с точностью на уровне управляемых.

К настоящему времени создано несколько версий системы СВП-24. Разные модификации этого оборудования предлагаются для использования в составе авионики самолетов Су-24, Ту-22М3 и т.д. При этом, однако, до сих пор отсутствует вариант аппаратуры для некоторых других отечественных боевых самолетов, в том числе для Су-33. Таким образом, палубные истребители при атаке наземных целей вынуждены использовать штатные прицельные средства, предусмотренные исходным проектом, но не способные по своим характеристикам конкурировать с разработкой фирмы «Гефест и Т».

В существующем состоянии отечественные палубные истребители способны с достаточной эффективностью решать задачи завоевания превосходства в воздухе или перехвата воздушных целей, тогда как их характеристики при нанесении ударов по наземным объектам могут быть недостаточными. Это, в частности, может быть одной из главных причин того, что Су-33 до сих пор не используются в сирийской операции: Воздушно-космические силы и так располагают достаточным количеством самолетов с высокими характеристиками, из-за чего можно не привлекать к боевой работе авиацию военно-морского флота.

Тем не менее, в определенных условиях Су-33 могли бы оказаться полезными при выполнении некоторых задач в составе ударной группы. Ранее упоминалось, что Су-24М с системой СВП-24 могут работать в одних группах с самолетами своего типа, не имеющими подобного оборудования. В таком случае бомбардировщик с вычислительной подсистемой играет роль ведущего, выполняя поиск целей и осуществляя все необходимые вычисления. В нужный момент он должен сбрасывать свои свободнопадающие бомбы и тем самым подавать команду ведомым бомбардировщикам. За счет одновременного сброса бомб несколькими самолетами должна обеспечиваться приемлемая точность бомбометания всей группы.

В одной группе с лидирующим Су-24М, оснащенным СВП-24, могут работать не только самолеты этого же типа, но и другая техника, в том числе Су-33. Таким образом, задачи по поиску целей и обработке данных будут возложены на самолет со специальным оборудованием, что позволит другой технике обойтись только имеющейся авионикой. Естественно, это является компромиссным решением и не позволяет палубным истребителям полноценно работать без помощи бомбардировщиков с необходимым оборудованием. Тем не менее, появляется возможность решения поставленных задач с имеющейся техникой без длительной и сложной модернизации.

Варианты бомбового вооружения Су-33. Рисунок Navy-korabel.livejournal.com

Также совместная боевая работа бомбардировщиков и истребителей позволяет решить еще одну проблему. В связи с недавними трагическими событиями было принято решение усилить истребительное прикрытие ударных самолетов. При совместной эксплуатации Су-24М и Су-33 появляется возможность комбинирования двух задач. Так, истребители должны получать ракетное вооружение класса «воздух-воздух», а также некоторое количество неуправляемых бомб. Это позволит им защитить бомбардировщики от возможных атак, а также помочь им при нанесении удара за счет увеличения количества сбрасываемых бомб.

Следует отметить, подобные методы совместной работы могут использоваться не только в случае с палубной авиацией. Су-24М с аппаратурой фирмы «Гефест и Т» может вести не только Су-33, но и любые другие боевые самолеты с возможностью несения неуправляемых бомб. В первую очередь с такой точки зрения следует рассматривать истребители Су-27СМ и Су-30СМ, уже находящиеся на базе Хмеймим в Сирии.

Как видим, в теории палубные самолеты Су-33 вполне способны не только участвовать в текущей операции в роли истребителей и бомбардировщиков, но и показывать достаточно высокую эффективность, ограничиваемую, однако, некоторыми объективными факторами. Тем не менее, по-видимому, эти самолеты не смогут принять участие в борьбе с террористами в Сирии. Дело в том, что имеющаяся группировка позволяет решать поставленные задачи, а ее усиление может быть выполнено исключительно за счет техники Воздушно-космических сил. Привлечение к операции авиации ВМФ попросту не имеет смысла.

Этим можно объяснить тот факт, что в октябре авианосец «Адмирал флота Советского Союза Кузнецов», находившийся в Средиземном море, не стал отправляться к берегам Сирии и обеспечивать полеты своих самолетов в этом регионе. Кроме того, можно предположить, что это не произойдет и в будущем, хотя и исключать это тоже не стоит. Сирийский конфликт оказывается хорошим полигоном для испытаний новой авиационной техники и вооружения. Нельзя исключить, что в обозримом будущем командование решит опробовать в условиях реального конфликта не только «сухопутную» авиацию, но и самолеты военно-морского флота.

В последнее время в операциях на Ближнем Востоке участвовали несколько авианосцев ряда стран. К примеру, в конце ноября к берегам Сирии прибыл французский авианосец «Шарль де Голль», авиационная группа которого дополнила имеющуюся в регионе группировку ВВС Франции. ВМС Соединенных Штатов организовали полноценную ротацию, в ходе которой в регион попеременно прибывают разные авианосцы. Россия, в свою очередь, похоже, не будет задействовать в сирийской авиации свой единственный авианосец и его авиационную группу. В пользу этого предположения говорят несколько фактов тактического, стратегического и технического характера. При этом в контексте усиления авиационной группировки чаще всего упоминается создание новых сухопутных баз, но не использование палубной авиации. Тем не менее, как уже говорилось, участие Су-33 в боях пока не следует исключать полностью. Эти самолеты при грамотном использовании могут оказаться полезными для достижения поставленных целей.

По материалам сайтов:
http://ria.ru/
http://tass.ru/
http://airwar.ru/
http://sukhoi.org/
http://bastion-karpenko.ru/
http://navy-korabel.livejournal.com/

Сухой Су-33. Фото. Видео. Характеристики.





Су-33 является палубным истребителем, который был разработан и изготовлен на территории РФ. Данная модель самолета является 4-м поколением истребителей, которые были разработаны в конструкторском бюро имени Сухого. Данная машина была изготовлена под чутким руководством главного конструктора М.П. Симонова.



История создания корабельного истребителя Су-33



Новый истребитель был сконструирован на базе старой модели истребителя Су-27. Истребитель Су-33 по плану конструкторов должен иметь все достоинства предыдущей версии истребителя. Заказчиком данной машины было командование ВМФ России во главе с генералом Кузнецовым. Он выдвигал требования к новому истребителю. Главной задачей он считал, чтобы машина могла эффективно уничтожать надводные цели.

После учета всех требований и доработок проект нового Су-33 был готов зимой 1985 года. В начале 86 года в конструкторском бюро Сухого была начата сборка прототипа. Его сначала изготовляли с обычным крылом, а не складным. Новую модель собрали в 1987 году, рабочее название нового самолета было Т-10К-1. В этом же году летом новый истребитель осуществил свой первый полет.

Самолет был собран из деталей и агрегатов, которые разрабатывались в опытном цехе бюро, а некоторые детали были взяты с серийной модели Су-27. Через полгода после первого взлета была изготовлена еще одна модель нового летательного аппарата. Второй прототип уже имел складывающееся крыло, как и планировалось с начала. Он имел также отличие в оперении, поскольку оно было горизонтальным. Первый отрыв от земли вторая модель осуществила зимой 87 года, но в сентябре 88-го эта модель потерла крушение из-за неисправности гидросистемы.

В октябре 1989 года был изготовлен авианосец «Кузнецов», который мог принимать истребители на свою палубу, но он был еще не до конца укомплектован. Он имел полный комплекс приспособлений для взлета и посадки самолетов, но еще не имел радиолокационной системы. Самолеты-истребители могли только отрабатывать полеты над палубой, но на очень низкой высоте, иногда они касались палубы колесами. На конец октября 89 года было решено совершить первую посадку самолета Су-33 на палубу авианосца имени Кузнецова. Первая посадка прошла успешно, и в этот же день был произведен взлет с палубы. За штурвалом нового истребителя был испытатель В. Пугачев. Все летные испытания истребителя Су-33 завершились в ноябре 1989 года.



Описание палубного истребителя Су-33



Данная модель изготовлена как продольный триплан, точно так же, как и Су-27. Для посадки на палубу корабля эта машина имеет тормозной гак, который крепится к нижней части центральной балки. Крыло имеет стреловидную форму, оно состоит из трех секций и двух щелевых закрылок. Для уменьшения габаритов самолета на палубе авианосцев он оснащен складными крыльями, которые поворачиваются к углу в 135 градусов, все повороты крыла осуществляет гидравлическая система.

Данный тип конструкции крыла значительно уменьшает занимаемое место самолетом как в ангаре, так и на палубе. Из-за использования самолета в достаточно суровых климатических условиях была увеличена стойкость конструкции к коррозии. Также конструкторы продумали защиту всех бортовых систем от перепада температур и от влажности.

В новой машине Су-33 были учтены все недостатки, которые были в предыдущей модели палубного истребителя. Во-первых, была значительно уменьшена высота оперения по вертикали, а также использовали усиленное шасси, которое позволяет производить более эффективную посадку на палубу. Что касается шасси, то тут тоже были произведены изменения. Колеса в этой машине стали меньше, чем у его предшественника. Передняя стойка шасси имеет двойное колесо, которое может поворачиваться на 60 градусов. Такой поворот колес повысил маневренность самолета на палубе авианосца. Также было увеличено давление в колесах истребителя. При аварийных ситуациях предусмотрено катапультное кресло, оно тоже было улучшено по сравнению с Су-27. Оно помогает летчику выдерживать большие перегрузки при маневрах.



Силовая установка Су-33



Палубный истребитель этой модели оснащен двумя двигателями ТРДДФ АЛ-31К мощностью в 13 300 кгс каждый. Эти модели являют собою турбореактивные двухконтурные агрегаты с форсажными камерами. На Су-33 можно установить дополнительный подвесной бак с топливом. Данный самолет имеет возможность дозаправляться прямо в воздухе, причем роль заправщика может выполнить другой Су-33. В воздушном режиме заправки истребитель может получить до 6 тонн топлива.

В новом истребителе было установлено более качественное и современное бортовое оборудование. Была устранена вся механическая система управления, на замену которой пришел автоматический навигационный комплекс, обеспечивающий управление всеми основными системами. Он предусматривает автоматическую регулировку тяги двигателей, корректирует полет к заданной точке, а также возможна автоматическая посадка за счет использования системы «Резистор-К-42», которая устанавливается на авианосцах.



Особенности эксплуатации истребителя Су-33



Данный самолет имеет возможность взлета с палуб разной длины разбега. Стандартные авианосцы имеют три взлетные полосы, длина которых отличается: две из них имеют 105 метров, а еще одна 195 метров. Заходом самолета на посадку руководит команда специалистов на мостике корабля, она управляет траекторией и движением самолета. После того как самолет произведет касание палубы, он своим гаком цепляется за трос на палубе, который должен произвести остановку самолета. При такой посадке пилот испытывает большую перегрузку. После того как самолет коснется палубы, пилот должен включить двигатели на максимум мощности. Это делается для того, чтобы при обрыве троса аэрофинишера или незацеплении гака пилот имел возможность взлететь с палубы авианосца и произвести вторую попытку посадки.



Особенности палубного истребителя Су-33



Несмотря на то, что новая модель Су-33 и изготовлена на базе Су-27, она все же имеет множество преимуществ.

• Во-первых, было улучшено качество работы крыльев при взлете и посадке, этого смогли достичь за счет увеличения площади крыла.

• Для более безопасного и короткого взлета самолета было увеличено тяговооруженние машины. Усиленные стойки помогают самолету и пилоту более комфортно проходить перегрузки.

• Новое навигационное оборудование обеспечивает безопасность и точность посадки, имеет возможность сотрудничать с оборудованием авианосца для более точного захода на посадку.

• Складные крылья позволяют разместить большее количество истребителей на борту авианосца. А защищенные детали самолета позволят прослужить этой машине значительно дольше.

• Взлетная масса самолета увеличена до 33 тонн, за счет этого удалось увеличить массу боевой нагрузки до 6,5 тонн. Увеличенная боевая нагрузка позволила подвесить на один самолет-истребитель Су-33 сразу 12 ракет типа «воздух – воздух» и до шести ракет модели Р-73.

•  Система дозаправки позволяет увеличить дальность полета, причем штанга дозаправки расположена перед пилотом левее кабины. Это позволяет более эффективно контролировать процесс заправки.





Модернизация Су-33



По статистическим данным на октябрь 2010 года конструкторское бюро имени Сухого приступило к летным тестам новой модернизированной модели истребителя Су-33. К сожалению, еще нет данных о том, какие именно новшества имеет эта модель машины. Регулярно производится ремонт и модернизация палубных истребителей. За последние два года модернизацию прошли четыре машины Су-33, после чего они были отправлены в Североморск. Ремонт и усовершенствование самолетов проводится в Комсомольске, с 2002 года здесь было модернизировано 19 палубных истребителей этой модели. На сегодняшний день в армии Российской Федерации находятся на боевой службе 22 палубных истребителя данного образца.

Истребитель Су-33 был принят на вооружение летом 1998 года. Всего для ВМФ РФ было изготовлено 26 машин такого типа, но за годы эксплуатации было потеряно 4 самолета. В скором времени данные истребители будут заменены на более прогрессивные и надежные машины марки МиГ-29. В планах военного командования РФ в 2015 году Су-33 будет снят с эксплуатации.

В начале 1940 года остро встал вопрос о пополнении ВМФ такими единицами, как авианосцы. Но начать воплощать эту идею удалось только после окончания второй мировой войны. Авианосный флот решили построить на основе уже имеющегося корабля проекта 1143. В апреле 1978 года была уже  готова проектная документация по созданию авианосца. Предполагалось, что на авианосец будут садиться самолеты Як-41, Су-27К, Су-25К и вертолёт Ка-27.

В апреле 1984 года ММЗ кулон начал разработку, постройку и испытание корабельного истребителя Су-27К. Он обеспечивал поддержку флота в любых погодных условиях. Он мог подниматься на 27 км, что давало возможность бороться с вертолетами противолодочной обороны, транспортниками, самолетами радио разведки; применялся самолёт для сопровождения самолетов берегового базирования. Летом 1987 первый опытный образец был готов к полетам.

После первых полетов выяснилось, что летные характеристики ухудшились, но некоторые модификация крыла и ПГО позволили добиться уменьшения скорости захода на посадку. В 1989 году был произведен первый этап испытания. Самолет обкатывали на обычной взлетно-посадочной полосе. В ноябре 1989 года впервые самолет совершил посадку на палубу.



Самолет Су-33 фото



Кдекабрю 1990 года были завершены все ЛКИ испытания самолета, в ходе которых были определены основные технические, летно-тактические и боевые характеристики. В марте 1991 года начались государственные испытания, которые продлились до 1994 года. В это время уже было построено 24 серийных Су-27К. Следующей ступенькой в развитии знаменитого Су стала постройка более новой модификации самолета Су-33.

Этот самолет уже был построен по интегральной аэродинамической схеме и дополнен передним горизонтальным оперением. Оно было выполнено складным, это позволяло экономить место. Переднее оперение позволило увеличить несущие свойства планера и улучшить характеристики при больших углах атаки. Крылья трапециевидной формы, с удлинением возле фюзеляжа, плавно переходили в корпус. Для экономии места крылья сделаны складывающимися.



Самолет Су-33 внутри



Установлено два двухконтурных форсажных двигателя АЛ-31Ф. Также самолет может дозаправляться в воздухе. Если установить систему УПАЗ-1, то он сам способен заправлять в воздухе другие самолеты. Навигационная система ПНК-10 обеспечивает вычисление координат в пространстве, позволяет автоматически корректировать координаты на основе данных спутников. Бортовая РЛС позволяет предупредить о сканировании самолетом противника. В самолете используется система предупреждения об облучении СПО-15ЛМ. На крыльях используются станции активных помех.

Су-33 стал первым отечественным серийным самолетом, способным сесть на палубу авианосца. Самолет является самым мощным и дальнобойным истребителем корабельного базирования в  мире.



Самолет Су-33 характеристики



Су-33УБ



Самолет типа СУ-33УБ является учебно-боевой машиной, которая оснащена реактивными двигателями. Самолет создан специально для палубного базирования на авианосцах. Данная машина относится к четвертому поколению истребителей.

Особенности самолета СУ-33УБ

Самой главной особенностью данного аппарата можно считать расположение пилотов. Ни одна учебная машина не имеет расположения пилотов по принципу «плечо к плечу». Но именно из-за этого размещения пилотов управление осуществляется более эффективно и синхронно, а это очень важно при посадке на палубу корабля. Новшеством можно назвать и то, что пилоты добираются до кабины через нишу переднего шасси по специальному трапу.

Если сравнивать конструкцию данного самолета с моделью Су-33, то тут тоже имеется много отличий. Во-первых, кили машины СУ-33УБ были увеличены, как и площадь крыльев, оперения машины. Крылья складывались таким образом, что они имели такую же ширину, как и оперение аппарата. Это привело к тому, что данная машина стала требовать больше места в ангаре корабля.

Особенностью является и сечение передней части корпуса, поскольку она изготовлена полностью круглой, это можно объяснить формой станции радиолокации типа «Жук». Также было изменено расположение системы «Визор», которую закрепили по осям симметрии.

История создания и испытаний истребителя Су-33УБ

Аппарат типа Су-33УБ является глубокой модификацией самолета Су-33, который использовали для авианосцев. Началом создания новой машиной можно считать 1989 год. Именно тогда конструкторское бюро Сухого приступило к проекту учебной машины, которую планировалось использовать для обучения строевых пилотов-корабельщиков. При проектировании практически сразу было решено изготовить тандемную машину. Это решение было принято за счет того, что машина с таким расположением пилотов может выполнять задания более эффективно и быстро.

Новый образец был построен на авиазаводе в Комсомольске, но окончательная компоновка систем была закончена в Москве.

Впервые самолет Су-33УБ совершил отрыв от взлетной полосы весной 1999 года на Жуковском аэродроме. Характеристики данного аппарата значительно превосходят зарубежные аналоги, например, такие самолеты, как F-14D и «Боинг» F/A-18E/F.

Основой успеха самолета Су-33УБ можно считать новый бортовой комплекс, который позволяет производить разнообразные военные операции. Кроме того, вся аппаратура создана специально для работы в морских условиях. Что касается данной модели истребителя, то она имеет отличные характеристики при посадке и взлете с наземных аэродромов с достаточно короткими взлетными полосами.

Особенности конструкции самолета Су-33УБ

Схема корпуса продумана как интегральный триплан, который отличается великолепными аэродинамическими качествами. Если сравнить аэродинамику данной машины с аэродинамикой самолета Су-33, то новая машина имеет показатели выше на 10%. За счет повышения аэродинамических качеств удалось уменьшить расход топлива на 20%.

При конструировании данной машины было использовано большое количество композиционных материалов, но основные детали все же были изготовлены из сплавов алюминия. Так, из алюминиевых сплавов изготовлены крылья самолета, что значительно повышает их живучесть в боевых условиях. Кроме того, данная конструкция достаточно легкая, но надежная. Применение легких сплавов и композиционных материалов позволило снизить общую массу машины до массы одноместных истребителей. На самолете использовано большое количество бронированных преград, которые повышают живучесть аппарата.

Силовая установка самолета представлена двумя двигателями модели ТРДДФ, но при дальнейшей модификации они могут быть заменены на более новые и эффективные установки. Под крылом самолета расположена система ПТБ. Данная модель истребителя имеет возможность дозаправки в воздухе.

Креном и тангажом самолета управляет новая автоматическая система типа ЭДСУ. Она способна проводить контроль всех аэродинамических поверхностей, флаперонов, закрылков, оперения хвоста, а также управлять работой двигателей. За счет этого оборудования сокращается время на балансировку и значительно увеличивается сила подъема машины.

Первым истребителем отечественного производства, который был оснащен системой генерирования кислорода в кабине пилотов, стал именно самолет Су-33УБ. Данная система обеспечивает кабину пилотов и азотом, это значительно снизило зависимость самолета от наземного обслуживания.

Что касается БРЭО, которым оснащен самолет, то оно отвечает требованиям 5-го и 6-го поколения. Данная система имеет размеры и массу значительно меньше, чем предыдущие ее версии, и при этом способна выполнять больше функций при меньшей затрате времени. На самолете имеется многоканальный комплекс, который проводит мониторинг всех систем и предоставляет пилотам полную информацию об обстановке в воздухе.

Для обнаружения противника самолет Су-33УБ оборудован тепловизорами и лазерными дальномерами, которые могут заметить цель и указать расстояние до нее.

Еще одной положительной особенностью конструкции можно назвать применение в кабине пилотов системы «темной кабины». В машине типа Су-33УБ было сокращено количество управляющих органов, что позволило упростить управление машиной для обучения. Кабина пилотов оснащена цветными дисплеями, на которые выводится полная информация о работе систем и о состоянии вокруг самолета. Проектировалась также система прицельного индикатора на лобовом стекле самолета. Что касается облуживания аппарата, то оно значительно упростилось в сравнении с предыдущими версиями истребителей.

Учебный истребитель класса Су-33УБ был изготовлен только в одном экземпляре. Сначала планировалось поставить данный проект на серийное изготовление. Даже был заказ от китайских ВВС на 40 машин, но вскоре они отменили свой заказ, что привело к закрытию проекта.
