Ручные гранаты РГН и РГО

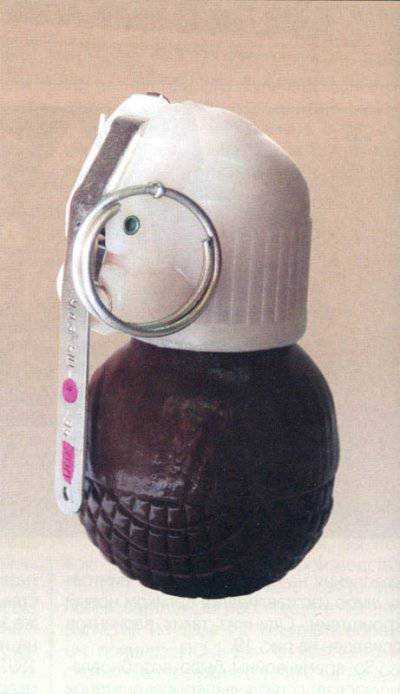

Ручная осколочная граната наступательная РГН (слева). Ручная осколочная граната оборонительная РГО (справа).
В 1954 году на вооружение Советской армии была принята ручная осколочная граната РГД-5. Она была удобнее и эффективнее предыдущей РГ-42 и поэтому вскоре вытеснила ее из арсенала советского солдата. Вместе с более ранней гранатой Ф-1 новая РГД-5 сформировала «пару» из оборонительного и наступательного боеприпаса, которая используется до сих пор. Тем не менее, всего через 12-15 лет после принятия на вооружение наступательной РГД-5 началась разработка нового семейства ручных гранат, обладающих лучшими характеристиками и более удобными в обращении.

Основной претензией к имеющимся гранатам был дистанционный запал. Он хорошо выполнял свои функции, но фиксированное время от броска гранаты до подрыва заряда заметно снижало эффективность применения. Так, противник мог заметить бросок и успеть укрыться от осколков, а граната при определенных условиях могла откатиться от нужного места или даже отскочить в сторону. В связи с этим к середине семидесятых годов прошлого века у военных появилось желание получить новую гранату или гранаты, которые могли бы взрываться не только по истечении определенного времени, но и при контакте с поверхностью. В таком случае вероятность ненужных перемещений гранаты снижалась, а у противника не оставалось шансов спрятаться.

Создание новых гранат стартовало в самом конце семидесятых. На ход их разработки большое влияние оказала война в Афганистане. Уже в первые месяцы боевых действий советским бойцам пришлось очень часто метать ручные гранаты в горах, где дистанционный запал зачастую представлял большую опасность для самого бросающего, нежели для противника. Проектированием двух новых гранат занялись сотрудники предприятия «Базальт» под руководством С. Коршунова и В. Кузьмина, В. Якунина и Д. Денисова.

Новый запал УДЗ

Основная претензия военных к имеющимся гранатам касалась дистанционного запала. Таким образом, для реализации требований нужно было создать новую конструкцию. Результатом исследований, опытов и анализа технических предложений стал запал УДЗ («Ударно-дистанционный запал»). Как ясно из названия, он способен подрывать гранату как через несколько секунд после броска, так и при ударе о какую-либо поверхность.

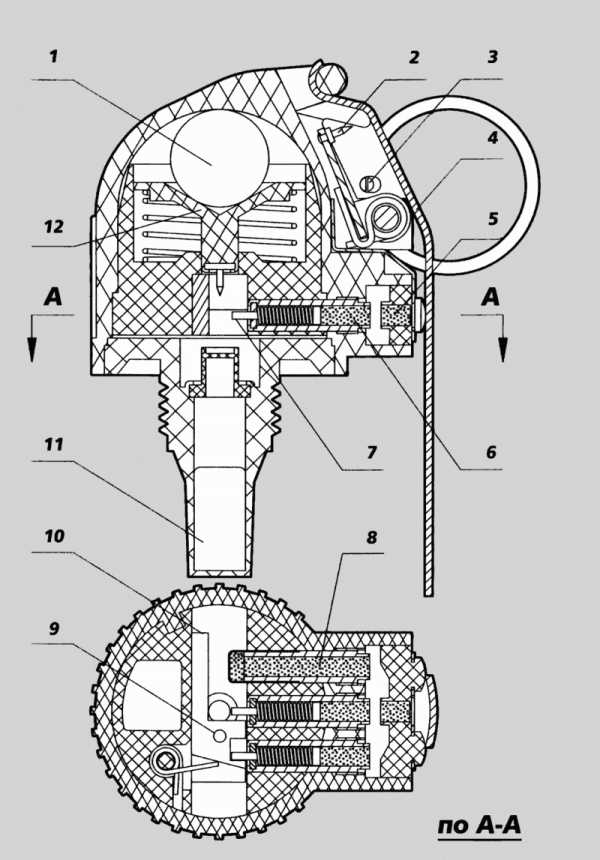

Устройство ударно-дистанционного запала УДЗ

Работа запала УДЗ

Конструктивно новый запал УДЗ можно разделить на четыре основные части:
- предохранительно-инициирующая, состоящая из ударника, боевой пружины, чеки с кольцом и предохранительного рычага;
- пиротехническая из ударного капсюля-воспламенителя, двух пиротехнических замедлителей дальнего взведения и самоликвидатора;
- механическая с инерционным грузом, подпружиненной чашкой груза с иглой, промежуточным капсюлем и предохранительным движком. Последний прижат пружиной к стержню замедлителя;
- детонационная с воспламенителем лучевого типа.

Работа запала УДЗ выглядит следующим образом. Боец прижимает предохранительный рычаг к корпусу гранаты, разгибает усики чеки и выдергивает ее, после чего бросает гранату в сторону цели. После того, как солдат отпустил гранату, поджимаемый ударником предохранительный рычаг срывается со своего места и отпускает ударник. Последний проворачивается вокруг своей оси и бьет по капсюлю-воспламенителю, который, в свою очередь, поджигает три пиротехнических устройства: самоликвидатор и два замедлителя. Они представляют собой три алюминиевые трубки с резьбой на внешней поверхности, предназначенной для ввинчивания в корпус запала. Внутрь трубок при изготовлении запрессовывается подходящий состав со стабильными характеристиками горения, малой гигроскопичностью и малым выделением газов. После выгорания порохового состава в двух трубках-замедлителях под действием пружин внутрь трубок уходят соответствующие штифты. Далее под действием собственной пружины предохранительный движок смещается в сторону, отпускает чашку инерционного механизма и подводит капсюль-воспламенитель к детонатору. Граната готова к подрыву. Процесс взведения запала занимает от 0,8 до 1,1 секунды, в зависимости от температуры воздуха.

За подрыв боеприпаса отвечает груз инерционного механизма. Конструктивно он представляет собой пластиковый шар небольшого диаметра с помещенными в него металлическими шариками. Шар инерционного механизма зажат в полости между внутренней поверхностью корпуса запала и специальной чашкой конической формы. Обводы корпуса и чашки рассчитаны таким образом, что при попадании гранаты в твердую поверхность груз по инерции смещается и сдвигает чашку вниз относительно вертикальной оси запала. На нижней части последней имеется игла, которая бьет по капсюлю-взрывателю, после чего происходит воспламенение детонатора и подрыв основного заряда гранаты. Если граната попадет на мягкую поверхность, в снег, песок или даже воду, то в таком случае подрыв производится при помощи третьей трубки с пороховой смесью – самоликвидатора, которая подводит огонь непосредственно к капсюлю-воспламенителю. Заряд самоликвидатора выгорает за 3-4,3 секунды.

Помимо взведения через секунду после броска предусмотрен дополнительный механизм защиты бойца. Если граната ударится о какой-либо предмет до того, как выгорит заряд трубок-замедлителей, шар инерционного механизма все равно сдвинется с места и нажмет на свою чашку. Игла последней в таком случае заблокирует перемещение движка, на котором установлен капсюль-воспламенитель. В результате огонь не добирается до детонатора и граната не взрывается.

Ввиду сравнительной сложности конструкции было предложено изготовлять корпус запала УДЗ из пластика. Почти все остальные его детали – металлические. На нижней «ножке» запала имеется резьба для ввинчивания в корпус гранаты. В соответствии с советскими нормами, боевые запалы должны были окрашиваться в оливковый цвет. Тем не менее, имеется большое количество фотоматериалов, на которых пластиковый корпус УДЗ оставлен белым, а цветные метки присутствуют только на предохранительном рычаге.

Наступательная граната РГН

Специально для использования с новым запалом УДЗ на «Базальте» создали две гранаты, наступательную и оборонительную. Первая получила название РГН («Ручная граната наступательная»). При создании новой гранаты учитывались претензии военных к имеющейся РГД-5. Дело в том, что при всех своих преимуществах эта граната не была лишена недостатков. Много нареканий вызывали образующиеся при взрыве осколки. Наступательная граната, для обеспечения безопасности бросающего ее в движении движущегося солдата, не должна разбрасывать осколки на большое расстояние. Тем не менее, осколки РГД-5 имеют свойство разлетаться более чем на 20-25 метров, а отдельные части стандартного запала УЗРГМ представляют опасность и на больших дистанциях.

Основа конструкции гранаты РГН – две металлические полусферы диаметром 60 миллиметров. Они изготовляются из сравнительно толстого листа алюминиевого сплава. При штамповке на внутреннюю поверхность полусфер наносятся многочисленные канавки, при помощи которых обеспечивается дробление металла на необходимое количество осколков. В центре одной из полусфер имеется отверстие, над которым закреплен небольшой металлический стаканчик с резьбой, в которую перед применением вкручивается запал. Кромки полусфер специальным образом обтачиваются, что необходимо для правильной сборки гранаты. При сборке между деталями прокладывается полиэтиленовое кольцо, после чего полусферы фиксируются обжатием.

В качестве взрывчатого вещества для новой гранаты была выбрана смесь гексогена и тротила. Первый давал гранате большую мощность взрыва по сравнению с предыдущими боеприпасами аналогичного назначения, а второй позволял делать жидкую расплавленную смесь и заливать ее внутрь готового корпуса. При таком способе снаряжения в застывшем заряде высверливалась полость для запала. Конструкция гранаты также позволяла помещать в нее прессованные шашки из соответствующего взрывчатого вещества, например, А-IX-1 (смесь гексогена и пластического наполнителя).

Готовая граната РГН с ввинченным запалом весит 310 грамм, 112 из которых приходится на заряд взрывчатого вещества. При подрыве образуется не менее 220-250 осколков весом по 0,3-0,4 грамма. Начальная скорость разлета осколков находится на уровне 700 м/с. Благодаря этому граната может поражать цели на площади до 90-95 кв. метров, в радиусе не менее 8-10 метров. Осколочное действие гранаты РГН значительно выше, чем у предыдущих отечественных боеприпасов этого класса. К примеру, в сравнении с гранатой РГ-42 новая РГН имеет втрое большую эффективность.

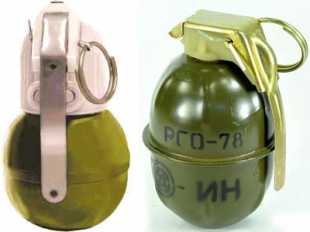

РГН (слева), РГО (справа)

Устройство РГН: 1 - нижняя полусфера; 2 - взрывчатая смесь; 3 - верхняя полусфера; 4 - стакан; 5 - пробка; 6 - ударно-дистанционный запал; 7 - кольцо; 8 - рычаг.

Устройство РГО: 1 - нижняя внутренняя полусфера; 2 - нижняя наружная полусфера; 3 - взрывчатая смесь; 4 - верхняя наружная полусфера; 5 - стакан; 6 - пробка; 7 - манжета; 8 - верхняя внутренняя полусфера; 9 - ударно-дистанционный запал; 10 - кольцо; 11 - рычаг.

Оборонительная граната РГО

Знаменитая оборонительная граната Ф-1, также известная под неофициальным названием «лимонка», тоже не избежала нареканий. Характерный рифленый корпус этой гранаты, разделенный на 32 характерных «шипа», далеко не всегда разрывается по линиям деления. Поэтому в некоторых случаях особо крупные осколки могут улетать на расстояние в несколько десятков метров. Новая оборонительная граната РГО («Ручная граната оборонительная») изначально разрабатывалась с таким расчетом, чтобы избавиться от нестабильного деления на осколки и, как следствие, от сложной формы зоны поражения.

В целом, конструкция гранаты РГО похожа на РГН, однако есть несколько серьезных отличий. Поскольку оборонительная граната не имеет таких жестких ограничений по радиусу разлета осколков, как наступательная, было решено немного доработать конструкцию. По этой причине полусферы корпуса гранаты РГО штампуются из листовой стали. Как и на РГН, детали корпуса оборонительной гранаты имеют внутреннее рифление. Кроме того, чтобы боец мог на ощупь определить тип гранаты и не пострадать от собственной оплошности, нижняя полусфера РГО имеет неглубокие канавки и на внешней поверхности. Верхняя деталь корпуса гладкая. Оригинальным способом была решена проблема увеличения количества осколков. Внутрь основных полусфер при сборке вставляются еще две с внутренним рифлением. Таким образом, количество осколков возросло в два с лишним раза.

Оборонительная граната РГО гораздо тяжелее своего наступательного аналога. Готовая к применению граната весит 530 грамм, а заряд взрывчатого вещества – только 92. Несмотря на меньшее количество смеси на основе гексогена, граната РГО при взрыве рассыпается на 650-700 осколков весом не более 0,4-0,45 грамма, летящих со скоростью порядка 1200 м/с. Энергия осколков почти в три раза больше соответствующего параметра гранаты РГН и ее хватает для поражения целей на площади до 270-280 кв. метров. Примечательно, что заявленный радиус поражения гранаты РГО составляет всего 16 метров. Тем не менее, оригинальная конструкция обеспечивает гораздо более эффективное действие по целям на этом расстоянии. Также стоит отметить, что большое количество мелких осколков гранаты РГО действует гораздо лучше, чем сравнительно малое число больших осколков от Ф-1. Одновременно с этим осколки достаточно быстро теряют свою энергию, благодаря чему новая граната менее опасна для метающего и его товарищей.

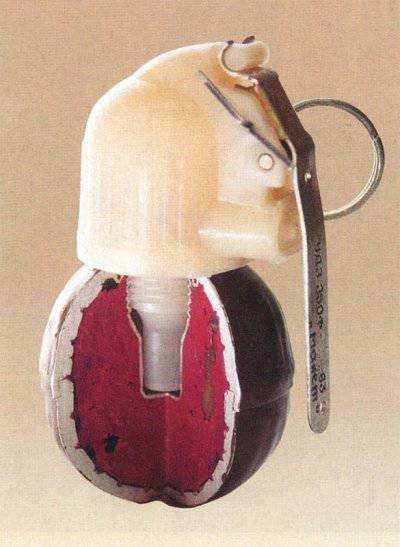

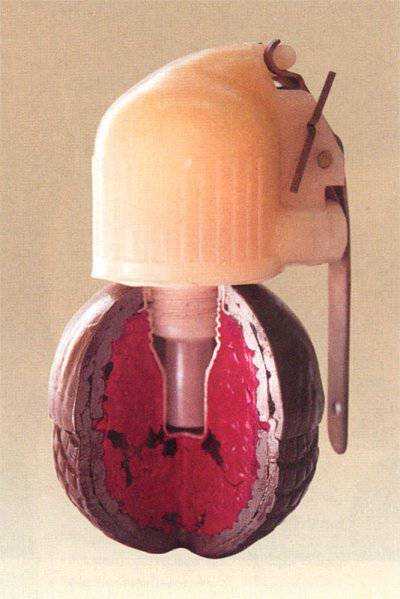

Гранаты РГН и РГО в разрезе

Неоднозначный результат

Обе гранаты, РГН и РГО, как и другие советские боеприпасы аналогичного назначения, выпускались в нескольких вариантах. Боевые гранаты окрашивались в зелено-оливковый цвет, учебные – в черный. В войска гранаты поставлялись в деревянных ящиках по 20 штук. Благодаря сферической форме удалось уложить гранаты в сравнительно небольшой объем. В ящик помещались два слоя по десять гранат, проложенных мягким материалом. Кроме того, в ящике предусматривалось боковое отделение для запалов. Последние паковались по 20 штук в герметичный металлический короб. Ящик с гранатами и запалами весил 13,5 килограмм.

Первые партии новых гранат сразу попали в Афганистан, где активно использовались в боях с душманами. Советские бойцы сразу же оценили преимущества РГО и РГН. Впоследствии такие гранаты регулярно использовались федеральными силами во время войн в Чечне. Однако даже спустя тридцать лет после своего создания гранаты РГН и РГО так и не смогли заменить своих предшественников. Тому есть несколько причин. Во-первых, РГД-5 и Ф-1 проще в производстве и, как следствие, дешевле. Во-вторых, в войсках к началу восьмидесятых годов уже имелся колоссальный запас старых гранат, на расходование которого ушла бы масса времени. В-третьих, на протяжении восьмидесятых годов так и не удалось развернуть полноценное массовое производство новых гранат.

В итоге основными ручными осколочными боеприпасами остались гранаты Ф-1 и РГД-5. Новые и более эффективные РГН и РГО производятся до сих пор, но объемы изготовления оставляют желать лучшего. В настоящее время такие гранаты достаточно широко применяются различными спецподразделениями, которым нужно надежное средство для поражения целей в определенной зоне, оснащенное ударным запалом. Именно в условиях спецопераций, в частности во время штурма зданий, в последние годы в полной мере проявляются все преимущества новых гранат.

Граната РГН или РГО способна буквально засеять осколками помещение и при этом не дает противнику времени на попытку скрыться, поскольку полет до первого препятствия и последующего взрыва занимает доли секунды.

Вероятно, со временем новые гранаты, лишенные недостатков старых, займут заслуженное место в номенклатуре оружия наших вооруженных сил, но пока это оно остается за не слишком совершенными, зато проверенными временем и массовыми образцами.

Афганистан


https://topwar.ru
По материалам сайтов:
http://otvaga2004.ru/
http://army.armor.kiev.ua/
http://weaponplace.ru/
http://weapon.at.ua/
http://gunsite.narod.ru/

specnazspn.livejournal.com

РГО - РГН | lemur59.ru

                              Ручные осколочные гранаты РГО и РГН





 РГД-5, РГ-42 и Ф-1 имели один существенный недостаток, заключавшийся в большом отрезке времени между броском гранаты и ее подрывом. На резко пересеченной местности, в горах это позволяло противнику, вовремя заметившему брошенную гранату, воспользоваться ближайшим укрытием, а также создавало угрозу самопоражения метателя в случае отскока гранаты от преграды или скатывания со склона после броска. Поэтому потребовалось имевшиеся образцы заменить новыми гранатами РГН (наступательная) и РГO (оборонительная), разработанными в ГНПП "Базальт" и оснащенными датчиком цели и срабатывающими при ударе о любую преграду.

Каждая граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала, унифицированного для обеих моделей. Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой. Корпус РГО для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная - для удобства отличия гранаты от РГН - имеет наружную насечку, остальные - внутреннюю. В верхней части корпусов манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка.

Конструкция запала ударно-дистанционного действия стала существенной новинкой. Запал собран в пластмассовом корпусе, состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла. Накольно-предохранительный механизм обеспечивает безопасность в обращении и включает ударник с жалом, пружину, шплинт (чеку) с кольцом, заглушку, планку и капсюль. Ударник поворачивается на оси (подобно курку) под действием пружины, работающей на кручение. Датчик цели обеспечивает срабатывание запала при ударе о преграду и состоит из шаровидного груза (инерционного тела), гильзы, жала, пружины и втулки. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и включает втулку с замедлительным составом и капсюль-детонатор. Механизм дальнего взведения предназначен для взведения запала через 1-1,8 секунды после броска (т.е. на удалении от метающего) и включает две втулки с пиротехническими составами, стопора, движок, капсюль и пружину. Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. В обычном состоянии ударник повернут в верхнее (взведенное) положение и удерживается рычагом, прижатым к корпусу и зафиксированным шплинтом. Стопоры удерживают движок с капсюлем в сдвинутом к краю запала положении, так, что капсюль выведен из-под жала, пружина движка сжата. Груз поджат к корпусу гильзы, перемещение которой ограничено движком. Столь сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным срабатыванием.

После выдергивания шплинта и броска рычаг, под действием пружины, отбрасывается от гранаты и освобождает ударник, который поворачивается и накалывает своим жалом капсюль. Луч огня поджигает составы дистанционного узла и механизма дальнего взведения. После выгорания последних (1-1,8 с) стопоры отводятся своими пружинами к краю запала и освобождают движок, который смещается под действием своей пружины к оси запала, ставит капсюль напротив жала датчика цели. При встрече с преградой груз датчика цели под действием инерции перемещается и вызывает смещение гильзы, в результате которого жало накалывает капсюль. Луч огня инициирует капсюль-детонатор. Последний передает детонацию детонационной шашке, вызывающей подрыв заряда гранаты. Шаровидная форма груза и его крепление позволяют "поймать" составляющую инерции в широком диапазоне углов. В случае несрабатывания датчика цели (падение в грязь, снег, строго "на бок") капсюль-детнатор будет инициирован от капсюля-детонатора дистанционного устройства после выгорания дистанционного состава (3,2-4,2 с). Температурный диапазон работы запала, как и большинства советских образцов оружия, от -50 до +50 градусов С.

Граната РГН при взрыве образует 220-300 осколков средним весом 0,42 г с начальной скоростью разлета 700 м/с, приведенная площадь разлета осколков - 95-96 кв.м. РГО дает 670-700 осколков весом 0,46 г и скоростью до 1200 м/с. На образование убойных осколков идет 73 % массы корпуса гранаты. Энергия осколков РГО втрое превосходит осколки РГН, приведенная площадь разлета - 213-286 кв.м. "Контролируемая осколочность" РГО обеспечивает большую плотность поля поражения, чем при небольшом количестве тяжелых осколков (как у Ф-1 или Мильса) и, в то же время, большую безопасность для метающего и его подразделения за счет быстрой потери осколками убойной энергии.

Гранаты РГО и РГН носятся в стандартной гранатной сумке по две или в карманах снаряжения. Пакуются - в ящики по 20 штук. Высокая чувствительность запала и большая площадь разлета осколков требуют дополнительного обучения личного состава обращению с ними.

Характеристики

РГО

РГН

Масса гранаты, г

310

530

Масса боевого снаряда, г

114

92

Дальность броска, м

25-45

20-40

Время замедления, с

3,2-4,2

Радиус поражения, м

до 150 м

16,5

Время дальнего взведения запала, с

1-1,8

Радиус безопасного удаления, м

24

-

Температурный диапазон применения, oC

±50



Состоит - в ВС России.

.

lemur59.ru

Ручная граната РГН / РГО


РГН (слева) и РГО (справа)

Ручные осколочные гранаты РГН (ручная граната наступательная) и РГО (ручная граната оборонительная) начали разрабатываться советскими конструкторами С. Коршуновым и В. Кузьминым на предприятии «Базальт» в конце 1970-х годов.

При разработке гранат РГН (7Г21) и РГО (7Г22) был учтен опыт боевого использования гранат и технологии массового производства. Необходимость создания новых гранат была продиктована в основном «афганским опытом», так как применение в гранатах дистанционного взрывателя при боевых действиях на горной местности позволяло противнику вовремя укрываться от ее осколков, а также создавало угрозу самопоражения гранатометчика в случае отскока гранаты от преграды или скатывания со склона после броска.


устройство РГН
1 - нижняя полусфера; 2 - взрывчатая смесь;
3 - верхняя полусфера; 4 - стакан; 5 - пробка;
6 - ударно-дистанционный запал; 7 - кольцо; 8 - рычаг.

В отличие от гранат предыдущих поколений новые гранаты имеют некоторые конструктивные особенности. В них применяется более мощный разрывной заряд, состоящий из гексогена и тротила.

В начале 1980-х годов гранаты РГН и РГО прошли полигонные и войсковые испытания и в 1981 году были приняты на вооружение Советской армии.

Граната РГН предназначена для поражения живой силы в наступательных действиях, а РГО в оборонительном бою.

Гранаты РГО и РГН имеют большую степень унификации между собой и одинаковый тип запала. Отличительная особенность гранат - наличие ударно-дистанционного запала.

Обе гранаты состоят из корпуса, заряда взрывчатой смеси, детонационной шашки и запала УДЗ.

Корпус РГН состоит из двух полусфер, изготовленных из алюминиевого сплава толщиной 4 мм. На корпусе гранаты нанесены внутренние насечки. Торцы обеих полусфер обточены так, чтобы на кромку нижней полусферы можно было одеть верхнюю и соединить их обжатием верхней части. Для обеспечения герметичности между полусферами укладывается полиэтиленовое кольцо.

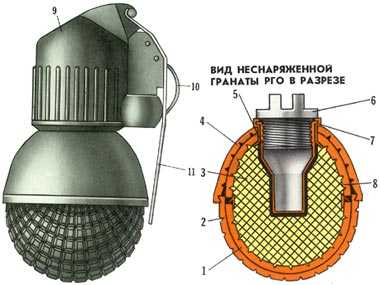

устройство РГО
1 - нижняя внутренняя полусфера;
2 - нижняя наружная полусфера; 3 - взрывчатая смесь;
4 - верхняя наружная полусфера; 5 - стакан; 6 - пробка;
7 - манжета; 8 - верхняя внутренняя полусфера;
9 - ударно-дистанционный запал; 10 - кольцо; 11 - рычаг.

Корпус РГО для увеличения количества убойных осколков имеет две наружные и две внутренние стальные полусферы толщиной 2,8 мм. На корпусе гранаты нанесены внутренние и наружные (на поверхности нижней полусферы) насечки. Это позволяет по внешнему виду отличать ее от наступательной гранаты РГН.

В верхней части корпуса гранат РГН и РГО при помощи манжет завальцован тонкостенный стакан с крупной резьбой (М20х2) для ввинчивания в него запала. В процессе транспортировки и хранения гранат во избежание загрязнения стакана в него вставляется или ввинчивается пробка.

Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка.

Перед боем гранаты заряжают, из стакана вывинчивают пробку и устанавливают запал.

РГН и РГО имеют одинаковый запал (называемый ударно-дистанционным) УДЗ (7ЖЗ), созданный конструктором Д. Денисовым в НИТИ, и разрывной заряд.

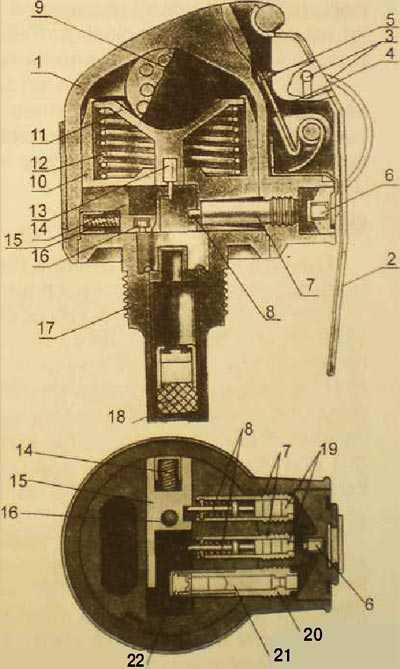

запал УДЗ
1. корпус запала; 2. предохранительная скоба;
3. предохранительный шплинт с кольцом; 4. ударник с
боевой пружиной; 5. жало ударника; 6. капсюль-воспламенитель;
7. пиротехнический замедлитель; 8. стопор замедлителя;
9. инерционное тело; 10. корпус ударного механизма; 11. тарель
инерционного тела со штоком; 12. контрпредохранительная
пружина; 13. жало; 14. подвижная планка; 15. пружина
подвижной планки; 16. капсюль-воспламенитель подвижной
планки; 17. втулка детонирующего узла; 18. капсюль-детонатор
детонирующего узла; 19. пороховые запрессовки замедлителя;
20. самоликвидатор; 21. замедлитель самоликвидатора;
22. капсюль-детонатор.

Запал УДЗ для гранат РГО и РГН разработан, как и сами гранаты в ГНПП "Базальт". Конструкция запала ударно-дистанционного действия стала существенной новинкой.

Запал УДЗ имеет интересную конструктивную особенность. Он имеет две цепи срабатывания: ударно-дистанционную и дистанционную (самоликвидатор). Цепи дублируют друг друга и взрыв гранаты происходит либо от удара о преграду по истечении времени дальнего взведения (1-1,8 сек) либо (если удара не произошло или он был недостаточно сильным) по истечении времени самоликвидации (3,2-4,2 сек).

Запал собран в пластмассовом корпусе, состоит из накольно - предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла. Накольно-предохранительный механизм обеспечивает безопасность в обращении и включает ударник с жалом, пружину, шплинт (чеку) с кольцом, заглушку, планку и капсюль. Ударник поворачивается на оси (подобно курку) под действием пружины, работающей на кручение. Датчик цели обеспечивает срабатывание запала при ударе о преграду и состоит из шаровидного груза (инерционного тела), гильзы, жала, пружины и втулки. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2 - 4,2 секунды и включает втулку с замедлительным составом и капсюль - детонатор. Механизм дальнего взведения предназначен для взведения запала через 1 - 1,8 секунды после броска (т.е. на удалении от метающего) и включает две втулки с пиротехническими составами, стопора, движок, капсюль и пружину. Детонирующий узел закреплен в стакане и состоит из капсюля - детонатора и втулки. В обычном состоянии ударник повернут в верхнее (взведенное) положение и удерживается рычагом, прижатым к корпусу и зафиксированным шплинтом. Стопоры удерживают движок с капсюлем в сдвинутом к краю запала положении, так, что капсюль выведен из - под жала, пружина движка сжата. Груз поджат к корпусу гильзы, перемещение которой ограничено движком. Столь сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным срабатыванием.

После выдергивания шплинта и броска рычаг, под действием пружины, отбрасывается от гранаты и освобождает ударник, который поворачивается и накалывает своим жалом капсюль. Луч огня поджигает составы дистанционного узла и механизма дальнего взведения. После их выгорания стопоры отводятся своими пружинами к краю запала и освобождают движок, который смещается под действием своей пружины к оси запала, ставит капсюль напротив жала датчика цели. При встрече с преградой груз датчика цели под действием инерции перемещается и вызывает смещение гильзы, в результате которого жало накалывает капсюль. Луч огня инициирует капсюль - детонатор. Последний передает детонацию детонационной шашке, вызывающей подрыв заряда гранаты. Шаровидная форма груза и его крепление позволяют "поймать" составляющую инерции в широком диапазоне углов.

 РГНРГО
Масса гранаты, гр310530
Масса заряда, гр11492
Тип ВВA-IX-1

Диаметр корпуса гранаты, мм

61

Длина корпуса гранаты, мм

63

Длина гранаты с взрывателем, мм

114

Время самоликвидации,  сек

3.2 - 4.2

Время дальнего взведения,  сек

1 - 1.8

Дальность метания гранаты, м

30 - 4520 - 40
Радиус поражения осколками, м816

В случае несрабатывания датчика цели (падение в грязь, снег, строго "на бок") капсюль - детонатор будет инициирован от капсюля - детонатора дистанционного устройства после выгорания дистанционного состава (3,2 - 4,2 с).

Запалы УДЗ изготавливаются на ОАО «Велта».

Граната РГН при взрыве образует 220-300 осколков средним весом 0,42 г с начальной скоростью разлета 700 м/с, приведенная площадь разлета осколков - 95-96 кв.м. На образование убойных осколков идет 73% массы корпуса гранаты.

Граната РГО дает 670-700 осколков весом 0,46 г и скоростью до 1200 м/с. На образование убойных осколков идет 73 % массы корпуса гранаты. Энергия осколков РГО втрое превосходит осколки РГН, приведенная площадь разлета - 213-286 кв.м. «Контролируемая осколочность» РГО обеспечивает большую плотность поля поражения, чем при небольшом количестве тяжелых осколков (как у Ф-1 или Мильса), и в то же время большую безопасность для метающего и его подразделения за счет быстрой потери осколками убоиной энергии. По осколочному действию граната РГО уступает гранате Ф-1.

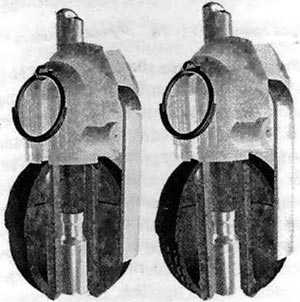

ПУИ-РГН (слева) и ПУИ-РГО (справа)

Гранату РГО рекомендуется применять из какого-нибудь укрытия, из окопа, из БМП, танка, бронетранспортера и т.п. Она применима по движущейся цели (живой силе или технике) и при броске на любую дистанцию.

Гранаты могут эксплуатироваться в широком диапазоне температур от -50 до +50 °С.

Гранаты носятся в стандартной гранатной сумке по две или в карманах снаряжения. Пакуются - в ящики по 20 штук.

Высокая чувствительность запала и большая площадь разлета осколков требуют дополнительного обучения личного состава обращению с ними.

Для использования в учебно-практических целях, обучения приемам метания в реальных условиях в ГНПП «Базальт» разработаны два типа практических учебных имуществ ПУИ-РГО и ПУИ-РГН, которые соответственно имитируют гранаты РГО и РГН. Они максимально имитируют боевые гранаты, применение изделий многократное.

Наличие в войсках гранат РГН и РГО не привело к полной замене арсенала старых ручных гранат Ф-1 и РГД-5, изготовление которых значительно проще и по стоимости явно уступает новым образцам. В то же время имеется значительный накопленный запас гранат старых образцов, поэтому они еще долго будут эксплуатироваться в войсках. Однако есть ситуации, где гранаты РГН и РГО незаменимы, поэтому бойцы спецподразделений на операции берут гранаты старых и новых образцов.

shooting-iron.ru

Ручная граната РГН / РГО - Россия - Гранаты - Каталог статей

1 - нижняя полусфера; 2 - взрывчатая смесь;
3 - верхняя полусфера; 4 - стакан; 5 - пробка;
6 - ударно-дистанционный запал; 7 - кольцо; 8 - рычаг.

Устройство РГО
1 - нижняя внутренняя полусфера;
2 - нижняя наружная полусфера; 3 - взрывчатая смесь;
4 - верхняя наружная полусфера; 5 - стакан; 6 - пробка;
7 - манжета; 8 - верхняя внутренняя полусфера;
9 - ударно-дистанционный запал; 10 - кольцо; 11 - рычаг.

Запал УДЗ
1. корпус запала; 2. предохранительная скоба;
3. предохранительный шплинт с кольцом; 4. ударник с
боевой пружиной; 5. жало ударника; 6. капсюль-воспламенитель;
7. пиротехнический замедлитель; 8. стопор замедлителя;
9. инерционное тело; 10. корпус ударного механизма; 11. тарель
инерционного тела со штоком; 12. контрпредохранительная
пружина; 13. жало; 14. подвижная планка; 15. пружина
подвижной планки; 16. капсюль-воспламенитель подвижной
планки; 17. втулка детонирующего узла; 18. капсюль-детонатор
детонирующего узла; 19. пороховые запрессовки замедлителя;
20. самоликвидатор; 21. замедлитель самоликвидатора;
22. капсюль-детонатор.


РГН
РГО
Масса гранаты, гр
310
530
Масса заряда, гр
114
92
Тип ВВ
A-IX-1
A-IX-1
Диаметр корпуса гранаты, мм
61
61
Длина корпуса гранаты, мм
63
63
Длина гранаты с взрывателем, мм
114
114
Время самоликвидации,  сек
3.2 - 4.2
3.2 - 4.2
Дальность метания гранаты, м
30 - 45
20 - 40
Радиус поражения осколками, м
8
16
Время дальнего взведения,  сек
1 - 1.8
1 - 1.8

Ручные осколочные гранаты РГН (ручная граната наступательная) и РГО (ручная граната оборонительная) начали разрабатываться советскими конструкторами С. Коршуновым и В. Кузьминым на предприятии «Базальт» в конце 1970-х годов.
При разработке гранат РГН (7Г21) и РГО (7Г22) был учтен опыт боевого использования гранат и технологии массового производства. Необходимость создания новых гранат была продиктована в основном «афганским опытом», так как применение в гранатах дистанционного взрывателя при боевых действиях на горной местности позволяло противнику вовремя укрываться от ее осколков, а также создавало угрозу самопоражения гранатометчика в случае отскока гранаты от преграды или скатывания со склона после броска.В отличие от гранат предыдущих поколений новые гранаты имеют некоторые конструктивные особенности. В них применяется более мощный разрывной заряд, состоящий из гексогена и тротила.

В начале 1980-х годов гранаты РГН и РГО прошли полигонные и войсковые испытания и в 1981 году были приняты на вооружение Советской армии.Граната РГН предназначена для поражения живой силы в наступательных действиях, а РГО в оборонительном бою.
Гранаты РГО и РГН имеют большую степень унификации между собой и одинаковый тип запала. Отличительная особенность гранат - наличие ударно-дистанционного запала.Обе гранаты состоят из корпуса, заряда взрывчатой смеси, детонационной шашки и запала УДЗ.

Корпус РГН состоит из двух полусфер, изготовленных из алюминиевого сплава толщиной 4 мм. На корпусе гранаты нанесены внутренние насечки. Торцы обеих полусфер обточены так, чтобы на кромку нижней полусферы можно было одеть верхнюю и соединить их обжатием верхней части. Для обеспечения герметичности между полусферами укладывается полиэтиленовое кольцо.Корпус РГО для увеличения количества убойных осколков имеет две наружные и две внутренние стальные полусферы толщиной 2,8 мм. На корпусе гранаты нанесены внутренние и наружные (на поверхности нижней полусферы) насечки. Это позволяет по внешнему виду отличать ее от наступательной гранаты РГН.

В верхней части корпуса гранат РГН и РГО при помощи манжет завальцован тонкостенный стакан с крупной резьбой (М20х2) для ввинчивания в него запала. В процессе транспортировки и хранения гранат во избежание загрязнения стакана в него вставляется или ввинчивается пробка.Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка.Перед боем гранаты заряжают, из стакана вывинчивают пробку и устанавливают запал.
РГН и РГО имеют одинаковый запал (называемый ударно-дистанционным) УДЗ (7ЖЗ), созданный конструктором Д. Денисовым в НИТИ, и разрывной заряд.Запал УДЗ для гранат РГО и РГН разработан, как и сами гранаты в ГНПП "Базальт". Конструкция запала ударно-дистанционного действия стала существенной новинкой.

Запал УДЗ имеет интересную конструктивную особенность. Он имеет две цепи срабатывания: ударно-дистанционную и дистанционную (самоликвидатор). Цепи дублируют друг друга и взрыв гранаты происходит либо от удара о преграду по истечении времени дальнего взведения (1-1,8 сек) либо (если удара не произошло или он был недостаточно сильным) по истечении времени самоликвидации (3,2-4,2 сек).

Запал собран в пластмассовом корпусе, состоит из накольно - предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла. Накольно-предохранительный механизм обеспечивает безопасность в обращении и включает ударник с жалом, пружину, шплинт (чеку) с кольцом, заглушку, планку и капсюль. Ударник поворачивается на оси (подобно курку) под действием пружины, работающей на кручение. Датчик цели обеспечивает срабатывание запала при ударе о преграду и состоит из шаровидного груза (инерционного тела), гильзы, жала, пружины и втулки. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2 - 4,2 секунды и включает втулку с замедлительным составом и капсюль - детонатор. Механизм дальнего взведения предназначен для взведения запала через 1 - 1,8 секунды после броска (т.е. на удалении от метающего) и включает две втулки с пиротехническими составами, стопора, движок, капсюль и пружину. Детонирующий узел закреплен в стакане и состоит из капсюля - детонатора и втулки. В обычном состоянии ударник повернут в верхнее (взведенное) положение и удерживается рычагом, прижатым к корпусу и зафиксированным шплинтом. Стопоры удерживают движок с капсюлем в сдвинутом к краю запала положении, так, что капсюль выведен из - под жала, пружина движка сжата. Груз поджат к корпусу гильзы, перемещение которой ограничено движком. Столь сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным срабатыванием.

После выдергивания шплинта и броска рычаг, под действием пружины, отбрасывается от гранаты и освобождает ударник, который поворачивается и накалывает своим жалом капсюль. Луч огня поджигает составы дистанционного узла и механизма дальнего взведения. После их выгорания стопоры отводятся своими пружинами к краю запала и освобождают движок, который смещается под действием своей пружины к оси запала, ставит капсюль напротив жала датчика цели. При встрече с преградой груз датчика цели под действием инерции перемещается и вызывает смещение гильзы, в результате которого жало накалывает капсюль. Луч огня инициирует капсюль - детонатор. Последний передает детонацию детонационной шашке, вызывающей подрыв заряда гранаты. Шаровидная форма груза и его крепление позволяют "поймать" составляющую инерции в широком диапазоне углов.В случае несрабатывания датчика цели (падение в грязь, снег, строго "на бок") капсюль - детонатор будет инициирован от капсюля - детонатора дистанционного устройства после выгорания дистанционного состава (3,2 - 4,2 с).Запалы УДЗ изготавливаются на ОАО «Велта».

Граната РГН
при взрыве образует 220-300 осколков средним весом 0,42 г с начальной скоростью разлета 700 м/с, приведенная площадь разлета осколков - 95-96 кв.м. На образование убойных осколков идет 73% массы корпуса гранаты.Граната РГО дает 670-700 осколков весом 0,46 г и скоростью до 1200 м/с. На образование убойных осколков идет 73 % массы корпуса гранаты. Энергия осколков РГО втрое превосходит осколки РГН, приведенная площадь разлета - 213-286 кв.м. «Контролируемая осколочность» РГО обеспечивает большую плотность поля поражения, чем при небольшом количестве тяжелых осколков (как у Ф-1 или Мильса), и в то же время большую безопасность для метающего и его подразделения за счет быстрой потери осколками убоиной энергии. По осколочному действию граната РГО уступает гранате Ф-1.Гранату РГО рекомендуется применять из какого-нибудь укрытия, из окопа, из БМП, танка, бронетранспортера и т.п. Она применима по движущейся цели (живой силе или технике) и при броске на любую дистанцию.

Гранаты
могут эксплуатироваться в широком диапазоне температур от -50 до +50 °С.Гранаты носятся в стандартной гранатной сумке по две или в карманах снаряжения. Пакуются - в ящики по 20 штук.
Высокая чувствительность запала и большая площадь разлета осколков требуют дополнительного обучения личного состава обращению с ними.Для использования в учебно-практических целях, обучения приемам метания в реальных условиях в ГНПП «Базальт» разработаны два типа практических учебных имуществ ПУИ-РГО и ПУИ-РГН, которые соответственно имитируют гранаты РГО и РГН. Они максимально имитируют боевые гранаты, применение изделий многократное.

Наличие в войсках гранат РГН и РГО не привело к полной замене арсенала старых ручных гранат Ф-1 и РГД-5, изготовление которых значительно проще и по стоимости явно уступает новым образцам. В то же время имеется значительный накопленный запас гранат старых образцов, поэтому они еще долго будут эксплуатироваться в войсках. Однако есть ситуации, где гранаты РГН и РГО незаменимы, поэтому бойцы спецподразделений на операции берут гранаты старых и новых образцов.

calibr.ucoz.ru

Ручные осколочные гранаты РГО и РГН

Ручные осколочные гранаты РГО и РГН


Опыт применения ручных гранат, оснащенных дистанционным запалом УЗРГМ (гранаты РГ-42, РГД-5, Ф-1), выявил их существенный недостаток при ведении боевых действий в горной и резко пересеченной местности, а также в населенных пунктах: на коротких дистанциях метания время замедления взрыва оказывалось слишком большим, и заметивший бросок гранаты противник зачастую успевал укрыться за различными предметами или в складках местности. Кроме того, в ряде случаев гранаты откатывались по склону, лестнице, скату крыши от места попадания, а в случае отскока гранаты от препятствия или скатывании в сторону могли поразить своих же солдат. В ходе ведения боевых действий в Афганистане было принято решение разработать новые гранаты с запалом двойного действия — ударно-дистанционным. Такие гранаты были разработаны ГНПП «Базальт» и получили наименования РГН (ручная граната наступательная) и РГО (ручная граната оборонительная).

Конструктивно и внешне обе гранаты сходны и отличаются только корпусом: у РГН он выполнен из алюминиевого сплава и состоит из двух полусфер с внутренней насечкой, у РГО корпус стальной, из четырех полусфер (две внешние и две внутренние), три из них с внутренней насечкой, внешняя нижняя имеет внешнюю насечку, что позволяет сразу отличить корпус РГО от гладкого снаружи корпуса РГН. В остальном гранаты устроены одинаково: в корпус вставлен стакан для запала (при хранении закрывается пробкой), под стаканом в разрывной заряд ВВ запрессована промежуточная детонирующая шашка.

Обе гранаты комплектуются запалом УДЗ (ударно-дистанционный запал) двойного действия. При броске от накола капсюля ударником одновременно срабатывают два пиротехнических устройства: механизм дальнего взведения, обеспечивающий взведение запала через 1— 1,8 с после броска (что предохраняет от взрыва при падении или ударе о препятствие на опасном расстоянии), и дистанционный узел, подрывающий гранату через 3,2—4,2 с после броска в случае, если не произошло удара о препятствие или по каким-либо причинам не сработал датчик цели. Датчик цели представляет собой шаровидный груз, при ударе о препятствие смещающийся за счет инерции и через подпружиненный механизм вызывающий накол капсюля и мгновенное срабатывание капсюля-детонатора. Взрыв гарантированно происходит даже при падении в песок, снег, воду и т. д.

Масса гранаты РГН — 310 г, заряда ВВ — 114 г. Средняя дальность броска 30—45 м. При взрыве образуется 220—300 осколков средней массой 0,42 г, начальная скорость разлета — 700 м/с, радиус разлета убойных осколков — 24 м, эффективного поражения живой силы — 8,7 м.

Масса гранаты РГО — 530 г, заряда ВВ — 92 г. Средняя дальность броска — 25—40 м. При взрыве образуется 670—700 осколков средней массой 0,46 г, начальная скорость разлета — 1200 м/с, радиус разлета убойных осколков — 50 м, эффективного поражения живой силы — 16,5 м.

weaponplace.ru
