Содержание

5 — ручная осколочная граната на службе у Советской Армии. Технические характеристики гранаты РГД-5

Новости и общество 17 мая 2014

Россия за всю историю своего существования не раз меняла политический статус, входя в состав империи, царства, союза и т. д. Если проследить путь развития страны от древних времен до наших дней, можно обнаружить, что ученые и мастера, проживающие в разное время, прославили страну не только в искусстве и всевозможных науках, но и в военном деле. Огромное количество открытий, сделанных инженерами и разработчиками, позволило выиграть не одно сражение. Если слегка утрировать, то можно сказать, что порох изобрели в Китае, но именно в России научились правильно его применять. На вооружении у всего мира состоят автоматы Калашникова, пистолеты Макарова, танки Т-34, снайперские винтовки Драгунова, ручные гранаты дистанционного действия (сокращенно РГД-5) и т. д. Все эти и многие другие достижения военного дела были разработаны и внедрены в использование именно на территории России. И только после успешно пройденных испытаний другие страны также получили возможность приобрести то или иное огнестрельное оружие.

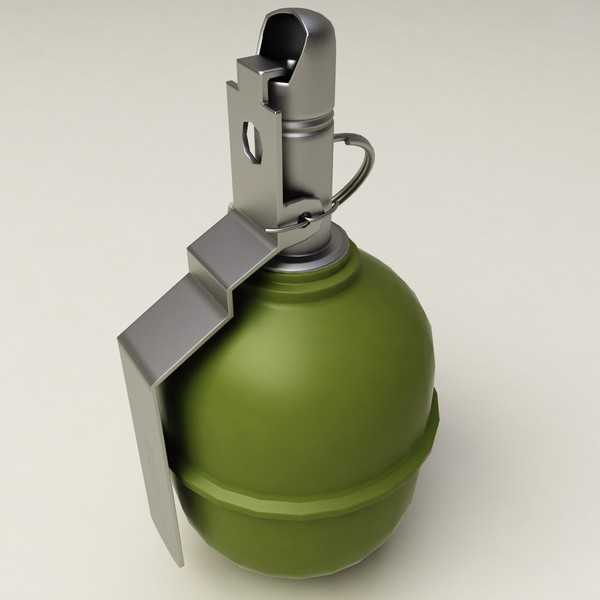

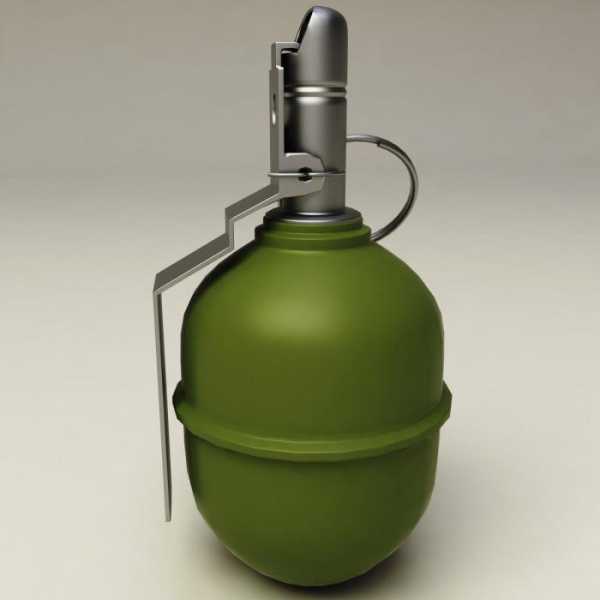

В данной статье рассматривается ручная граната РГД-5: характеристики, устройство, применение, разработка и т. д.

Прогресс не стоит на месте

После победы во Второй мировой войне перед оружейным комплексом СССР встал вопрос о смене вооружения. Для того чтобы двигаться вперед, необходимо было пересмотреть приоритетные направления развития отрасли и сменить используемые давно боевые единицы. Так, вместо гранаты РГ-42 необходимо было создать более совершенный аналог, который бы перекрывал некоторые недостатки имеющихся вариантов. Таким образом, в 1950 году началась разработка более мощной и действенной единицы. В 1954 году на вооружение военных сил Советского Союза поступила граната РГД-5, устройство и характеристики которой в несколько раз превышали параметры имеющихся аналогов.

Эта боевая единица своим внешним видом являлась отдаленно похожей на несколько европейских моделей: французскую OF, вышедшую в производство в 1915 году, польскую Z-23 и немецкую М-39. РГД-5 — граната, по большей части предназначенная для ведения наступательного боя. Однако ее также можно использовать для поражения и оглушения живой силы противника и при оборонительных действиях (в окопах, в лесу, в населенных пунктах и прочее).

Составные части: корпус

Устройство гранаты РГД-5 представляет собой совокупность трех основных элементов:

  • корпуса;
  • заряда;
  • запала.

Рассмотрим каждый из них по отдельности.

Ручная граната РГД-5 имеет корпус, который с помощью помещенного внутри него заряда расщепляется на максимальное возможное количество осколков при ее разрыве. Оболочка боевой единицы состоит из:

  • верхней части;
  • нижней половины.

Верхняя часть корпуса представляет собой соединение трех элементов: колпака, его вкладыша и трубки. Последняя предназначена для того, чтобы соединить между собой гранату и непосредственно запал. Также благодаря трубке осуществляется герметизация заряда, имеющего разрывную силу. С помощью манжеты она крепится к колпаку. Для более бережного хранения трубка гранаты оборудована пластиковой затычкой, которая также предотвращает попадание грязи внутрь. В условиях ведения боя эта пробка заменяется запалом.

В нижней части корпуса размещается поддон и его вкладыш.

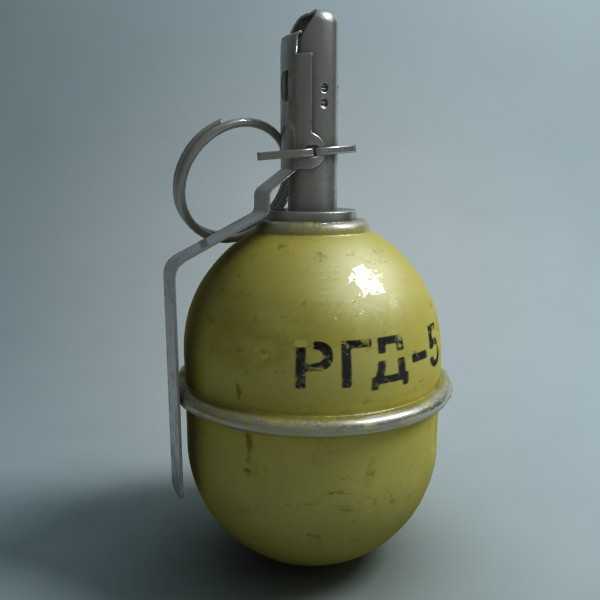

Внешняя оболочка гранаты РГД-5 имеет также маркировку, которая наносится специальной краской черного цвета. Надпись включает в себя следующие сведения:

  • краткое наименование боевой единицы;
  • номер партии;
  • зашифрованный год снаряжения;
  • символьное обозначение взрывчатого вещества внутри гранаты;
  • завод, вернее его номер, где было изготовлено орудие.

Второй составной элемент

РГД-5 — граната, где механизм разрывного заряда полностью состоит из взрывчатого материала под названием тротил. Это вещество предназначено для расщепления корпуса боевой единицы на мелкие части (осколки). Сам разрывной заряд имеет вес 110 г, а 315 г весит РГД-5. Технические характеристики гранаты таковы, что при броске приведенной в боевое состояние единицы осколки рассеиваются по площади от 28 до 32 метров квадратных. При этом радиус поражающих частиц достигает двадцати метров.

Третий составной элемент

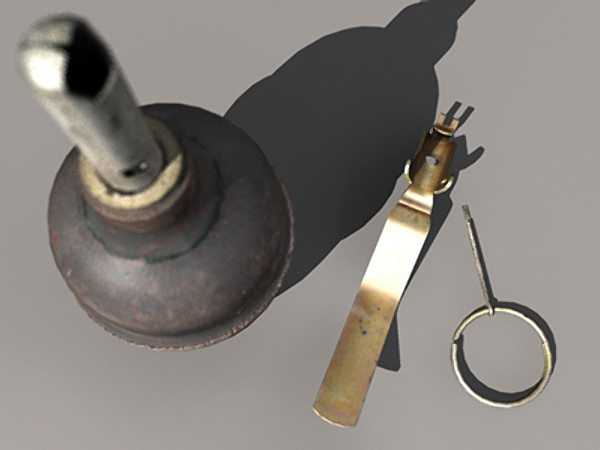

Теперь рассмотрим устройство запала. Изначально для комплектации гранаты РГД-5 использовалась система привода, аналогичная той, которая имеется в боевых единицах РГ-42 и Ф-1. Запал оснащен пороховым замедлителем, время горения которого составляет 3,2-4,2 секунды.

Корпус этой части гранаты изготовлен из металла. Внутри него имеется ударно-спусковой механизм. Он состоит из предохранительного рычага, чеки с кольцом, детонатора и ударника с боевой пружиной. Направление движения последнего контролируется с помощью специальной шайбы, также закрепленной в корпусе. Детонатор оснащен капсюлями (воспламенительной и детонирующей) и расположенным между ними пороховым замедлителем. На сам корпус запала навинчивается втулка с резьбой. С ее помощью взрыватель соединяется с гранатой.

Принцип работы

Давайте посмотрим, как действует запал. Как было сказано выше, ударник соединен с боевой пружиной. Он фиксируется вилкой предохранительного рычага. Тот, в свою очередь, находится в устойчивом состоянии благодаря шплинту. Вернее, фиксируется им. Шплинт представляет собой предохранительную чеку, которая проходит через отверстия, расположенные в стенках оболочки самого запала и в ушках рычага. Последний соединен с нижним основанием ударника. Сверху над ним располагается шайба. В нее своим одним концом упирается боевая пружина. Вторая ее часть сверху примыкает к шайбе корпуса.

Через некоторое время состав запала несколько изменили. Его замедлительный элемент был слегка модифицирован: его стабилизировали. С того момента запал гранаты стал называться УЗРГМ-2. Его также начали применять для производства боевых Ф-1.

Поражение цели

Для осуществления броска гранаты РГД-5 первоначально необходимо удалить предохранительную чеку. При этом рычаг плотно прижат к корпусу боевого снаряжения и удерживается вплоть до момента броска. Далее в действие приводится пружина. Она поворачивает предохранительный рычаг, освобождая ударник. Тот, в свою очередь, под воздействием пружины взаимодействует с капсюлем-воспламенителем. Искра пламени от него переходит на замедлитель, а затем, после полного выгорания, на заряд детонатора. Это и приводит к взрыву гранаты.

Окончательный вес гранаты РГД-5 составляет 315 г. Эта небольшая масса позволяет солдатам осуществлять броски единицы на расстояние от 50 до 60 метров.

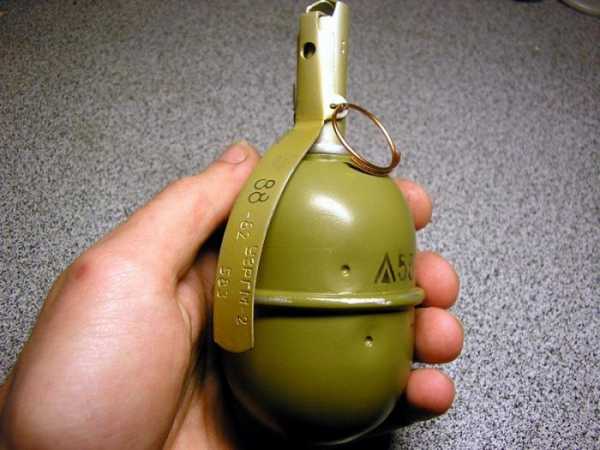

Для метания гранаты необходимо пройти несколько этапов:

  • для начала следует взять снаряд в руку таким образом, чтобы предохранительный рычаг вплотную примыкал к корпусу;
  • затем необходимо разжать «усики» чеки;
  • выдернуть ее из запала и броском направить РГД-5 в намеченную цель.

Транспортировка и хранение

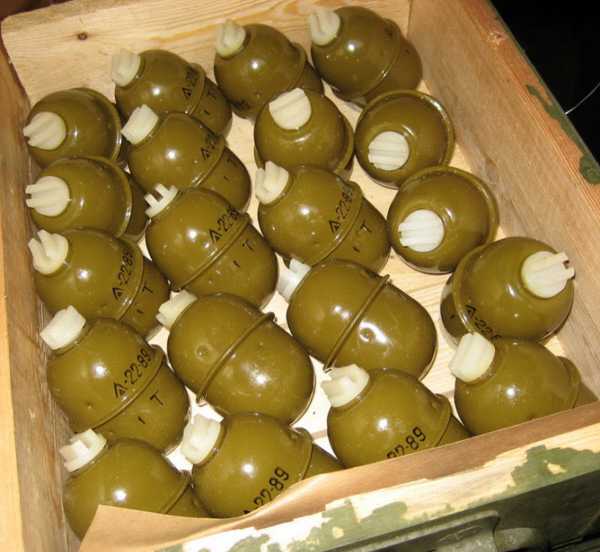

В военные подразделения гранаты этого типа поставляются в деревянных ящиках. При этом в них имеются отдельные металлические коробки, каждая из которых содержит либо корпусы, либо рукоятки, либо запалы. Эти контейнеры можно открыть лишь специальным ножом, который также поставляется в комплекте.

На крышках и стенках деревянных ящиков специальным составом наносится маркировка, исходя из которой можно узнать следующую информацию:

  • сколько гранат находится внутри емкости;
  • каков их суммарный вес;
  • название гранат, запалов и рукояток;
  • номер завода, где изготовлено снаряжение;
  • год изготовления боевых единиц;
  • номер партии;
  • знак опасности.

Запрещается распаковывать те ящики с гранатами, использовать которые в данный момент не планируется. Их следует хранить в созданных заводом-изготовителем коробках.

Где носить?

В условиях, приближенных к боевым, каждый солдат имеет в своем боекомплекте гранаты РГД-5. При этом сам корпус хранится в специальной сумке. Запалы, каждый из которых завернут в бумажную или тканевую обертку, находятся там же, однако отдельно от гранат. Ранее солдат должен был иметь при себе брезентовую сумку с двумя кармашками для запалов и отделом на две боевые единицы. В настоящее время военные предпочитают носить гранаты и комплектующие в карманах жилетов.

В гусеничном или колесном боевом транспорте (боевые машины пехоты, самоходные артиллерийские установки, танки, бронетранспортеры) гранаты и запалы складываются отдельно друг от друга в различные сумки.

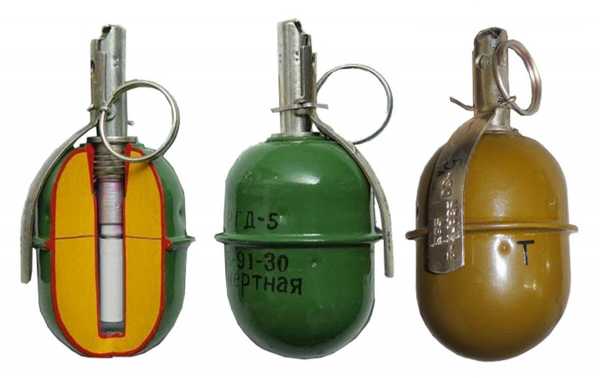

Учебный вариант

Для отличного владения РГД-5 и ее метания точно в цель изначально мужчины проходят специальную подготовку. В школах, в учебных заведениях среднего и среднего специального назначения, в университетах с военной кафедрой, военных училищах и, конечно же, армии молодые люди обучаются пользоваться небоевым вариантом гранаты, которая называется «учебно-имитационная граната УРГ-Н».

Как и РГД-5, этот прототип имеет точно такие же внешний вид, форму, массу. Граната УРГ-Н не отличается от боевого варианта также и правилами обращения. Процесс соприкосновения учебного аналога с поверхностью во время метания сопровождается звуковыми и визуальными эффектами: дым, грохот и т. д. Методистский аналог УРГ-Н используется многократно. Эта граната, так же как и боевой «собрат», состоит из корпуса и запала. Последний представляет собой имитацию настоящего варианта. Корпусы УРГ-Н и РГД-5 практически идентичны. Единственное отличие состоит в наличии у учебной гранаты внизу небольшого отверстия, предназначенного для усиления звукового эффекта. Корпус УРГ-Н окрашен в черный цвет и на нем имеется специальная маркировка.

Европейская модификация

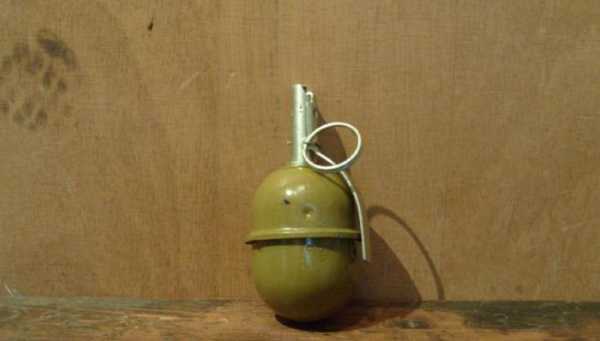

В армии Советского Союза граната РГД-5, фото которой можно увидеть в этой статье, была принята на вооружение в 1954 году. Затем, после распада великой державы, многие страны СНГ сохранили в своем снаряжении данную боевую единицу. Кроме этого, граната РГД-5 используется во многих зарубежных странах: Китай, Индия, Корея и т.д.

Примечательно, но производством этого типа вооружения занимались на территории Болгарии и Польши. Через двадцать лет после выпуска первой гранаты именно ученые этих стран предложили заменить на гранате запал. В итоге РГД-5 получила новый взрыватель под названием DVM-78, большую массу — 450 грамм и новое название — РГО-78.

Источник: fb.ru

monateka.com

Граната РГД-5. Обзор, фото, характеристики, видео.



Подборка фото с РГД-5

Противопехотная граната РГД-5 (ручная граната, дистанционная) принята на вооружение в 1954 году под индексом ГРАУ-57-Г-717. Граната должна была заменить наступательную гранату РГ-42 так как данная граната превосходили характеристики наступательной гранаты и могла причинить вред самому солдату, так как разлет осколочков был до 30 метров, так же гранату РГД-5 можно назвать родным братом гранаты Ф-1, так как имеет одинаковый принцип, взрыватель, а также один и тот же взрыватель УРГЗ, только назначение гранаты РГД-5 в отличии гранаты Ф-1 наступательная функция. Под наступательной функцией подразумевается, что брошенная граната не причинит вреда самому владельцу гранаты, если он не спрятался в укрытие.

Поражение врага происходит незначительным количеством осколков от корпуса гранаты, а также взрывной волной. Разлет осколочков составляет 15-20 метров. Данная граната чаще всего используется при учебном метании солдатами, так как менее опасная по сравнению с гранатой Ф-1. Так же данная граната часто используется, как мина-растяжка.

Гранаты РГД-5 хранятся в деревянных ящиках по 20 штук, в каждой гранате имеется эбонитовая заглушка, так же в комплекте идут взрыватели УРГЗ / УЗРГМ (унифицированный взрыватель к ручным гранатам / модифицированные) в двух металлических банках. Перед броском солдат должен схватить гранату прижав предохранительный рычаг к гранате разогнуть усики предохранительной чеки и выдернуть чеку, бросить в сторону врага-сразу после броска рычаг отпускает боек взрывателя, который пробивает капсюль и воспламеняет замедлительный заряд после догорания которого происходит взрыв детонатора и самой гранаты. Взрыв гранаты происходит через 3,4-4,2 секунды. Не стоит пытаться выдернуть чеку зубами-это киношный тренд. Так же имеется имитационная граната в черном корпусе для обучения снаряжению и метанию солдатами.

Граната состоит во многих странах мира, а так же производится другими странами: Китай-«Type-59», Польша и Болгария «RGD-5». В РФ РГД-5 пытались/пытаются заменить гранатами РГО, но на практике процесс оказался долгим и не простым, так как РГД-5 проще в производстве, чем РГО.

Технические характеристики гранаты РГД-5

 Скорость взрыва   нет данных
 Разлет осколков  15-20 метров
 Радиус сплошного поражения   5 метров
 Взрыватель  дистанционный 3,2-4,2 секунд,  УЗРГМ
 Масса взрывчатки  110 грамм, как правило тротил
 Вес  0,31 кг
 Размеры  117х58мм



war-time.ru

Ручные осколочные гранаты и применяемые с ними запалы — Вооружение

Вооружение

Приведены ТТХ и устройство гранат Ф-1, РГД-5, РГО, РГН и запалов УЗРГМ, УДЗ.

Ручные осколочные гранаты предназначены для поражения осколками живой силы противника в ближнем бою (на открытой местности, в окопах или ходах сообщения, при бое в населенном пункте, в лесу или горах). В зависимости от дальности разлета осколков гранаты делятся на наступательные (РГД-5, РГН) и оборонительные (Ф-1, РГО).

Ручные осколочные гранаты комплектуются запалами УЗРГМ (унифицированный запал ручной гранаты модернизированный) и УДЗ (ударно-дистанционный запал).

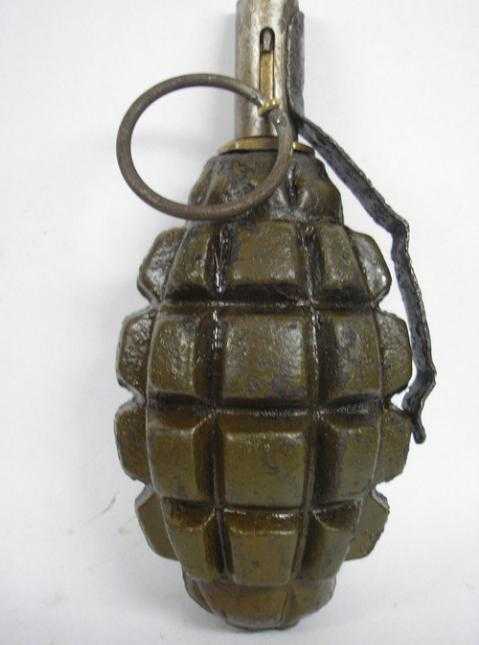

Ручная осколочная граната Ф-1

Ручная осколочная граната Ф-1— граната дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (самоходно-артиллерийской установки).

Характеристики осколочной гранаты Ф-1

Тип гранаты – Оборонительная
Вес гранаты — 600 гр
Вес разрывного заряда — 60 гр
Тип запала — УЗРГМ
Время горения замедлителя — 3,2-4,2 сек
Радиус разлета убойных осколков — 200 м
Радиус зоны эффективного поражения живой силы — 7 м
Средняя дальность броска — 20-40 м

Устройство гранаты Ф-1

Ручная осколочная граната Ф-1 состоит из корпуса, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала.
При хранении, транспортировке и переноске гранаты в это отверстие ввернута, пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Ручная осколочная граната РГД-5

Ручная осколочная граната РГД-5 — граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на бронетранспортере (автомобиле).

Характеристики осколочной гранаты РГД-5

Тип гранаты: наступательная
Вес гранаты — 310 гр
Вес разрывного заряда — 60 гр
Тип запала УЗРГМ
Время горения замедлителя — 3,2-4,2 сек
Радиус разлета убойных осколков — 25 м
Радиус зоны эффективного поражения живой силы — 5 м
Средняя дальность броска — 30-45 м

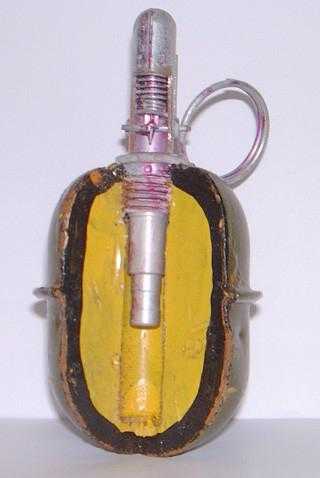

Устройство гранаты РГД-5

1 — трубка для запала с манжетой
2 — колпак с вкладышем
3 — поддон с вкладышем

Ручная осколочная граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала.
Корпус гранаты служит для помещения разрывного заряда, трубки для запала, а так же для образования осколков при взрыве гранаты. Он состоит из двух частей — верхней и нижней.
Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком, и вкла дыша колпака. К верхней части при помощи манжеты присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе. Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.
Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном, и вкладыша поддона. Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.

Ручные осколочные гранаты Ф-1 и РГД-5 комплектуются модернизированным унифицированным запалом к ручным грана¬там (УЗРГМ).

Унифицированный запал ручной гранаты модернизированный УЗРГМ

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) предназначается для взрыва разрывного заряда.

Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала.
Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.
Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.

Устройство УЗРГМ
Он состоит из ударного механизма и собственно запала.

Ударный механизм

1 – трубка ударного механизма
2 – направляющая шайба
3 – боевая пружина
4 – ударник
5 – шайба ударника
6 – спусковой рычаг
7 – предохранительная чека с кольцом
8 – соединительная втулка

Запал
9 – капсюль – воспламенитель
10 – втулка замедлителя
11 – замедлитель
12 – капсюль — детонатор

В служебном обращении ударник постоянно находится во взведенном состоянии и удерживается вилкой спускового рычага. Спусковой рычаг соединен с трубкой ударного механизма предохранительной чекой. Перед метанием гранаты выворачивается пластмассовая пробка и на ее место вворачивается запал.

При метании гранату берут в руку так, чтобы спусковой рычаг был прижат пальцами к корпусу гранаты. Продолжая плотно прижимать спусковой рычаг, свободной рукой сжимаются (выпрямляются) концы предохранительной чеки, которая выдергивается из запала пальцем за кольцо. После выдергивания чеки положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник. Ударник под действием боевой пружины накалывает капсюль-воспламенитель. Луч огня от капсюля воспламеняет замедлитель и, пройдя его, передается капсюлю-детонатору. Взрыв капсюля-детонатора инициирует подрыв разрывного заряда. Взрыв разрывного заряда дробит корпус гранаты на осколки.

Взаимодействие частей УЗРГМ

1.Чека выдернута, граната брошена, рычаг отделился, ударник наколол капсюль — воспламенитель

2.Пороховой состав замедлителя прогорел, срабатывает капсюль — детонатор


Осколочная граната РГО

Характеристики осколочной гранаты РГО

Тип гранаты – Оборонительная
Вес гранаты — 530 гр
Вес разрывного заряда — 92 гр
Тип запала — УДЗ
Время горения замедлителя — 3,3-4,3 сек
Радиус разлета убойных осколков — 150 м
Радиус зоны эффективного поражения живой силы — 12 м
Средняя дальность броска — 20-40 м

Устройство гранаты РГО

1 – стакан с манжетой
2 – верхние наружная и внутренняя полусферы
3 — нижние наружная и внутренняя полусферы

Осколочная граната РГН

Характеристики осколочной гранаты РГН

Тип гранаты — Наступательная
Вес гранаты — 310 гр
Вес разрывного заряда — 114 гр
Тип запала — УДЗ
Время горения замедлителя — 3,3-4,3 сек
Радиус разлета убойных осколков — 24 м
Радиус зоны эффективного поражения живой силы — 8 м
Средняя дальность броска — 30-45 м

Устройство гранаты РГН

1 – стакан с манжетой
2 – верхняя полусфера
3 — нижняя полусфера

Ручные осколочные гранаты РГО и РГН комплектуются ударно — дистанционным запалом УДЗ

Ударно-дистанционный запал УДЗ

1 – корпус
Накольно — предохранительный механизм
2 – спусковой рычаг
3 – ударник с жалом
4 – боевая пружина
5 – кольцо с чекой
6 – планка
7 – заглушка
8 – капсюль – воспламенитель
Механизм дальнего взведения
9 – пороховые предохранители
10 – капсюль – воспламенитель
11 – движок
12 – пружина
Датчик цели
13 – жало
14 – пружина
15 – гильза
16 – втулка
17 – груз
Механизм самоликвидатора
18 – замедлитель
19 – капсюль – детонатор
Детонационный узел
20 — капсюль – детонатор

Взаимодействие частей и механизмов

Исходное положение
В исходном положении ударник с жалом (3) и заглушка с капсюлем-воспламенителем (7) удерживаются спусковым рычагом. Спусковой рычаг соединен с корпусом запала предохранительной чекой. Движок (11) с капсюлем-воспламенителем (10) смещен относительно жала (13) и удерживается стопорами пороховых предохранителей (9), его пружина (12) находится в сжатом состоянии. Втулка (16) под воздействием пружины (14) поджимает груз (17).

Положение частей и механизмов в служебном обращении

При подготовке гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты, пальцами свободной руки выпрямляют концы предохранительной чеки, затем выдергивают ее за кольцо, при этом положение частей запала не меняется. В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом (3) и планку (6). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса запала. Ударник под действием боевой пружины (4) накалывает жалом капсюль-воспламенитель (8). Луч огня воспламеняет пороховые запрессовки предохранителей (9) и пиротехнический состав замедлителя самоликвидатора (18). Через 1-1,8 сек. выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с д

zakongrif.ru

5 — ручная осколочная граната на службе у Советской Армии. Технические характеристики гранаты РГД-5

Россия за всю историю своего существования не раз меняла политический статус, входя в состав империи, царства, союза и т. д. Если проследить путь развития страны от древних времен до наших дней, можно обнаружить, что ученые и мастера, проживающие в разное время, прославили страну не только в искусстве и всевозможных науках, но и в военном деле. Огромное количество открытий, сделанных инженерами и разработчиками, позволило выиграть не одно сражение. Если слегка утрировать, то можно сказать, что порох изобрели в Китае, но именно в России научились правильно его применять. На вооружении у всего мира состоят автоматы Калашникова, пистолеты Макарова, танки Т-34, снайперские винтовки Драгунова, ручные гранаты дистанционного действия (сокращенно РГД-5) и т. д. Все эти и многие другие достижения военного дела были разработаны и внедрены в использование именно на территории России. И только после успешно пройденных испытаний другие страны также получили возможность приобрести то или иное огнестрельное оружие.

В данной статье рассматривается ручная граната РГД-5: характеристики, устройство, применение, разработка и т. д.

Прогресс не стоит на месте

После победы во Второй мировой войне перед оружейным комплексом СССР встал вопрос о смене вооружения. Для того чтобы двигаться вперед, необходимо было пересмотреть приоритетные направления развития отрасли и сменить используемые давно боевые единицы. Так, вместо гранаты РГ-42 необходимо было создать более совершенный аналог, который бы перекрывал некоторые недостатки имеющихся вариантов. Таким образом, в 1950 году началась разработка более мощной и действенной единицы. В 1954 году на вооружение военных сил Советского Союза поступила граната РГД-5, устройство и характеристики которой в несколько раз превышали параметры имеющихся аналогов.

Эта боевая единица своим внешним видом являлась отдаленно похожей на несколько европейских моделей: французскую OF, вышедшую в производство в 1915 году, польскую Z-23 и немецкую М-39. РГД-5 — граната, по большей части предназначенная для ведения наступательного боя. Однако ее также можно использовать для поражения и оглушения живой силы противника и при оборонительных действиях (в окопах, в лесу, в населенных пунктах и прочее).

Составные части: корпус

Устройство гранаты РГД-5 представляет собой совокупность трех основных элементов:

  • корпуса;
  • заряда;
  • запала.

Рассмотрим каждый из них по отдельности.

Ручная граната РГД-5 имеет корпус, который с помощью помещенного внутри него заряда расщепляется на максимальное возможное количество осколков при ее разрыве. Оболочка боевой единицы состоит из:

  • верхней части;
  • нижней половины.

Верхняя часть корпуса представляет собой соединение трех элементов: колпака, его вкладыша и трубки. Последняя предназначена для того, чтобы соединить между собой гранату и непосредственно запал. Также благодаря трубке осуществляется герметизация заряда, имеющего разрывную силу. С помощью манжеты она крепится к колпаку. Для более бережного хранения трубка гранаты оборудована пластиковой затычкой, которая также предотвращает попадание грязи внутрь. В условиях ведения боя эта пробка заменяется запалом.

В нижней части корпуса размещается поддон и его вкладыш.

Внешняя оболочка гранаты РГД-5 имеет также маркировку, которая наносится специальной краской черного цвета. Надпись включает в себя следующие сведения:

  • краткое наименование боевой единицы;
  • номер партии;
  • зашифрованный год снаряжения;
  • символьное обозначение взрывчатого вещества внутри гранаты;
  • завод, вернее его номер, где было изготовлено орудие.

Второй составной элемент

РГД-5 — граната, где механизм разрывного заряда полностью состоит из взрывчатого материала под названием тротил. Это вещество предназначено для расщепления корпуса боевой единицы на мелкие части (осколки). Сам разрывной заряд имеет вес 110 г, а 315 г весит РГД-5. Технические характеристики гранаты таковы, что при броске приведенной в боевое состояние единицы осколки рассеиваются по площади от 28 до 32 метров квадратных. При этом радиус поражающих частиц достигает двадцати метров.

Третий составной элемент

Теперь рассмотрим устройство запала. Изначально для комплектации гранаты РГД-5 использовалась система привода, аналогичная той, которая имеется в боевых единицах РГ-42 и Ф-1. Запал оснащен пороховым замедлителем, время горения которого составляет 3,2-4,2 секунды.

Корпус этой части гранаты изготовлен из металла. Внутри него имеется ударно-спусковой механизм. Он состоит из предохранительного рычага, чеки с кольцом, детонатора и ударника с боевой пружиной. Направление движения последнего контролируется с помощью специальной шайбы, также закрепленной в корпусе. Детонатор оснащен капсюлями (воспламенительной и детонирующей) и расположенным между ними пороховым замедлителем. На сам корпус запала навинчивается втулка с резьбой. С ее помощью взрыватель соединяется с гранатой.

Принцип работы

Давайте посмотрим, как действует запал. Как было сказано выше, ударник соединен с боевой пружиной. Он фиксируется вилкой предохранительного рычага. Тот, в свою очередь, находится в устойчивом состоянии благодаря шплинту. Вернее, фиксируется им. Шплинт представляет собой предохранительную чеку, которая проходит через отверстия, расположенные в стенках оболочки самого запала и в ушках рычага. Последний соединен с нижним основанием ударника. Сверху над ним располагается шайба. В нее своим одним концом упирается боевая пружина. Вторая ее часть сверху примыкает к шайбе корпуса.
Через некоторое время состав запала несколько изменили. Его замедлительный элемент был слегка модифицирован: его стабилизировали. С того момента запал гранаты стал называться УЗРГМ-2. Его также начали применять для производства боевых Ф-1.

Поражение цели

Для осуществления броска гранаты РГД-5 первоначально необходимо удалить предохранительную чеку. При этом рычаг плотно прижат к корпусу боевого снаряжения и удерживается вплоть до момента броска. Далее в действие приводится пружина. Она поворачивает предохранительный рычаг, освобождая ударник. Тот, в свою очередь, под воздействием пружины взаимодействует с капсюлем-воспламенителем. Искра пламени от него переходит на замедлитель, а затем, после полного выгорания, на заряд детонатора. Это и приводит к взрыву гранаты.

Окончательный вес гранаты РГД-5 составляет 315 г. Эта небольшая масса позволяет солдатам осуществлять броски единицы на расстояние от 50 до 60 метров.

Для метания гранаты необходимо пройти несколько этапов:

  • для начала следует взять снаряд в руку таким образом, чтобы предохранительный рычаг вплотную примыкал к корпусу;
  • затем необходимо разжать «усики» чеки;
  • выдернуть ее из запала и броском направить РГД-5 в намеченную цель.

Транспортировка и хранение

В военные подразделения гранаты этого типа поставляются в деревянных ящиках. При этом в них имеются отдельные металлические коробки, каждая из которых содержит либо корпусы, либо рукоятки, либо запалы. Эти контейнеры можно открыть лишь специальным ножом, который также поставляется в комплекте.

На крышках и стенках деревянных ящиков специальным составом наносится маркировка, исходя из которой можно узнать следующую информацию:

  • сколько гранат находится внутри емкости;
  • каков их суммарный вес;
  • название гранат, запалов и рукояток;
  • номер завода, где изготовлено снаряжение;
  • год изготовления боевых единиц;
  • номер партии;
  • знак опасности.

Запрещается распаковывать те ящики с гранатами, использовать которые в данный момент не планируется. Их следует хранить в созданных заводом-изготовителем коробках.

Где носить?

В условиях, приближенных к боевым, каждый солдат имеет в своем боекомплекте гранаты РГД-5. При этом сам корпус хранится в специальной сумке. Запалы, каждый из которых завернут в бумажную или тканевую обертку, находятся там же, однако отдельно от гранат. Ранее солдат должен был иметь при себе брезентовую сумку с двумя кармашками для запалов и отделом на две боевые единицы. В настоящее время военные предпочитают носить гранаты и комплектующие в карманах жилетов.

В гусеничном или колесном боевом транспорте (боевые машины пехоты, самоходные артиллерийские установки, танки, бронетранспортеры) гранаты и запалы складываются отдельно друг от друга в различные сумки.

Учебный вариант

Для отличного владения РГД-5 и ее метания точно в цель изначально мужчины проходят специальную подготовку. В школах, в учебных заведениях среднего и среднего специального назначения, в университетах с военной кафедрой, военных училищах и, конечно же, армии молодые люди обучаются пользоваться небоевым вариантом гранаты, которая называется «учебно-имитационная граната УРГ-Н».

Как и РГД-5, этот прототип имеет точно такие же внешний вид, форму, массу. Граната УРГ-Н не отличается от боевого варианта также и правилами обращения. Процесс соприкосновения учебного аналога с поверхностью во время метания сопровождается звуковыми и визуальными эффектами: дым, грохот и т. д. Методистский аналог УРГ-Н используется многократно. Эта граната, так же как и боевой «собрат», состоит из корпуса и запала. Последний представляет собой имитацию настоящего варианта. Корпусы УРГ-Н и РГД-5 практически идентичны. Единственное отличие состоит в наличии у учебной гранаты внизу небольшого отверстия, предназначенного для усиления звукового эффекта. Корпус УРГ-Н окрашен в черный цвет и на нем имеется специальная маркировка.

Европейская модификация

В армии Советского Союза граната РГД-5, фото которой можно увидеть в этой статье, была принята на вооружение в 1954 году. Затем, после распада великой державы, многие страны СНГ сохранили в своем снаряжении данную боевую единицу. Кроме этого, граната РГД-5 используется во многих зарубежных странах: Китай, Индия, Корея и т.д.
Примечательно, но производством этого типа вооружения занимались на территории Болгарии и Польши. Через двадцать лет после выпуска первой гранаты именно ученые этих стран предложили заменить на гранате запал. В итоге РГД-5 получила новый взрыватель под названием DVM-78, большую массу — 450 грамм и новое название — РГО-78.

autogear.ru

Ручные гранаты. Ручные осколочные гранаты. Ручная граната РГД-5. Ручная граната Ф-1

Человечество воюет постоянно. Практически нет в новой истории сколь бы то ни было продолжительного периода мира. То одна область планеты становится «горячей», то другая, а порой и несколько сразу. И везде стреляют из стволов разнообразного оружия, гремят бомбы, летят реактивные и ручные гранаты, причиняя ранения и смерти солдатам противоборствующих армий, а заодно и мирным жителям. Чем смертоносное средство проще и дешевле, тем оно чаще применяется. Автоматы, пистолеты, карабины и винтовки – вне конкуренции. А наиболее смертоносный вид оружия — это артиллерия. Но не менее опасны и «карманные снаряды» — ручные гранаты. Если пуля, по распространенному у воинов мнению, — дура, то об осколках и говорить нечего.

В нашем неспокойном мире каждый должен знать если не о том, как пользоваться оружием, то, по крайней мере, о его поражающих факторах, хотя бы для того, чтобы иметь шанс как-то от них защититься в случае чего.

Краткая история гранат

Ручные гранаты появились давно, еще в начале пятнадцатого века, правда, тогда они назывались бомбами, а их устройство было довольно примитивным. В глиняном корпусе, сделанном по обычной «горшковой» технологии, размещалось опасное вещество — порох или горючая жидкость. Вся эта композиция снабжалась активирующим устройством в виде простейшего фитиля, а металась она в места наибольшей концентрации неприятеля. Вкусный и полезный плод — гранат — вдохновил неизвестного изобретателя, который усовершенствовал этот вид вооружений, начинив его, как зернами, поражающими элементами, а заодно и дал ему имя. К середине семнадцатого столетия во всех армиях мира появились подразделения гренадеров. В эти войска брали молодцев отборного телосложения, высоких и сильных. Эти требования диктовалось отнюдь не эстетическими соображениями, хотя и о них монархи не забывали, просто ручные гранаты того времени были тяжелыми, а бросать их нужно было далеко. Кстати, техника этого дела отличалась от современной. Бомбу швыряли от себя по направлению снизу вверх, движением, немного напоминающим действия игрока в боулинг.

Возникновение современного прообраза

Время шло, технологии развивались, гранаты становились безопаснее для метателя, но причиняли все больше вреда врагу. Толчком для развития их как вида компактного вооружения стала Русско-японская война, начавшаяся в 1905 году. Сначала солдаты обеих армий занимались изобретательством, сооружая смертоносные устройства из подручных материалов (бамбука, консервных банок и проч.), а затем в дело вступила военная промышленность. Во время сражения при Мукдене японцы впервые применили ручные осколочные гранаты с деревянной ручкой, имевшей двойное назначение: для удобства броска и стабилизации. С этого момента началась всемирная карьера «карманной артиллерии».

«Лимонка» и ее прототип

«Лимонку» изобрел британец Мартин Хейл. Устройство ручной гранаты примерно за столетие принципиальных изменений не претерпело. Новшество же заключалось в новом виде корпуса (или «рубашки»), рационально поделенного на правильные геометрические сегменты числом 24. Революционность конструкции состояла и в возможности использования для доставки боеприпаса к цели обычной армейской винтовки. Граната Хейла стала прообразом современного подствольного снаряда.

Во время Первой мировой войны использовалась и другая идея. Чтобы обезопасить метателя, к чеке на деревянной ручке привязывался длинный шнур, посредством рывка за который и производилась инициация запала. Автором стал норвежец Аазен, но это его изобретение не получило дальнейшего развития.

Основной схемой, которая используется и сегодня, стал принцип прототипа Хейла начала XX века. «Рубашка» рифленой сегментированной формы заполняется взрывчатым веществом. В центре есть круглое отверстие, в которое заходит при завинчивании цилиндрический запал. Задержка детонации осуществляется за счет известной скорости горения порохового столбика, есть и такая необходимая вещь, как предохранение от случайного срабатывания. Именно так устроены ручные осколочные гранаты в своем большинстве, вне зависимости от страны производителя и марки.

Специальные и боевые

Как и в мирной жизни, на войне каждый инструмент имеет свое назначение. В сумке или на поясе боец носит разные ручные гранаты. Фото советских и немецких солдат, вооруженных и экипированных, кинохроники, пропагандистские плакаты донесли до нас внешний вид этих смертоносных устройств сороковых годов, то лимонообразных, то похожих на моторные поршни.

Последующие десятилетия добавили разнообразия в их ассортимент: появились свето-шумовая, сигнальная, или ручная дымовая граната, а также начиненная слезоточивым газом. Это «гуманное» оружие относится к нелетальным средствам, предназначенным для пленения противника или преступников, а также для обеспечения на поле боя благоприятных условий при отступлении или маневре. Ситуации могут быть различными. Например, в случае необходимости отвода подразделения из опасной зоны под обстрелом при ясной погоде нужно «напустить туману». Густой серый дым обеспечит граната РДГ-П. Под его пеленой солдаты смогут совершить скрытный отход (или даже обход) и выполнить боевую задачу с минимальными потерями или вовсе без них.

Яркая вспышка, сопровождаемая страшным грохотом, ошеломит затаившегося бандита, и он утратит способность оказывать сопротивление представителям сил правопорядка. «Невольные слезы», совсем как в старинном романсе, покатятся из глаз зачинщиков массовых беспорядков, лишат на время способности хорошо видеть, помогут полиции выполнить нелегкую работу по охране общественного порядка.

Но спецсредства – лишь малая часть всех ручных гранат. В основном оружие это боевое, а предназначено оно для нанесения максимального ущерба солдатам вражеской армии. При этом следует помнить, что искалеченный воин для экономики страны-противника менее желателен, чем убитый. Его нужно лечить, снабжать протезами, кормить и проявлять заботу о семье инвалида. По этой причине современные ручные осколочные гранаты имеют относительно небольшой заряд.

С гранатой против танка

Противотанковые средства все послевоенные десятилетия непрерывно совершенствовались. Главной проблемой всегда была необходимость приблизиться к бронированной машине на расстояние броска. Экипажи наступающей бронетехники активно противодействовали таким попыткам, применяя всевозможные средства подавления живой силы противника. Сзади бежала пехота поддержки, что также не способствовало успеху метателей зарядов. Применялись самые разнообразные средства — от бутылок с горючей смесью до довольно хитроумных магнитных и липких устройств. Ручная противотанковая граната имеет большой вес. Во время Зимней войны финский штаб даже составил специальную памятку, согласно которой для поражения танка весом в 30 тонн (например, Т-28) нужно не менее четырех килограммов тротила, не считая корпуса. Из гранат делали связки, тяжелые и опасные. Забросить такой груз и не попасть под огонь курсового пулемета – задача не из простых. Возможность несколько снизить вес заряда появилась позже, за счет особой конструкции боевой части. Кумулятивная ручная противотанковая граната при ударе о броню испускает узконаправленный поток раскаленного газа, прожигающего металл. Появилась, однако, другая проблема. Теперь солдату требовалось метать свой снаряд так, чтобы не просто попасть в цель, заботиться нужно было и об угле касания. В конечном счете, после появления реактивных гранатометов, от ручных противотанковых гранат отказались практически все армии мира.

Для атаки и обороны

Идти с гранатой на танк – удел людей отважных. Другое дело – борьба с пехотой. Метание ручных гранат стало непременным упражнением при прохождении курса молодого бойца. В СССР этому учили даже школьников на уроках начальной военной подготовки. В зависимости от веса макета (500 или 700 г), зачетная длина броска составляет до 25 м (для девушек) и 35 м (для юношей). Взрослый сильный боец может послать заряд на полсотни метров, иногда немного дальше. Напрашивается вопрос о том, какой должен быть диаметр (или радиус) разлетания осколков, чтобы от них не пострадал сам метатель? Но есть и еще один аспект — необходимость укрыться от поражающих элементов. При ведении оборонительного боя у солдата есть возможность спрятаться в окопе, пригнувшись. Во время атаки стремительно меняющаяся диспозиция не столь благоприятна для применения такого эффективного оружия, как ручная осколочная граната. Можно запросто попасть в своих. Поэтому для разных условий боя созданы два основных типа оружия: наступательное и оборонительное. Ручные гранаты России и СССР производились именно по такой градации.

Советские наступательные гранаты

Во время Великой Отечественной войны наши солдаты при наступлении (а иногда и в условиях обороны) применяли осколочные РГН и РГ-42. В названии гранаты РГН даже обозначено ее основное назначение (ручная граната наступательная). РГ-42 отличалась главным образом геометрической формой (цилиндр) и наличием внутри корпуса свернутой стальной ленты с насечкой, которая при взрыве образовывала большое количество осколков. Запалы ручных гранат в нашей стране традиционно унифицировались для упрощения применения и производства.

РГ-42 имела продолговатую рубашку с полусферическими окончаниями и также обладала особыми вставками, разделенными на небольшие сегменты. Оба образца поражали живую силу в радиусе 25 метров. Дальнейшая модификация РГ-42 привела к упрощению конструкции.

Во время войны гранаты производились с запалами, которые могли активировать основной заряд не только через определенный временной промежуток, но и при ударе. Эта особенность конструкции повышала опасность применения боевого средства, поэтому в дальнейших разработках от принципа ударной детонации советские конструкторы отказались.

РГД-5

В 1954 году на вооружение Советской Армии была принята ручная граната РГД-5. Охарактеризовать ее можно теми же эпитетами, что и практически все образцы отечественных оборонных технологий. Она проста, надежна и технологична. Боевой опыт показал, что создание чрезмерного количества поражающих элементов нецелесообразно, вполне хватает и тех осколков, что образуются при разрушении внешней оболочки, сделанной из тонкой стали.

Ручная граната РГД и по своим тактико-техническим данным близка к своей предшественнице РГН, но в большей степени безопасна, так как не взрывается при ударе. Она настолько проста, что, помимо ее веса (0,31 кг) и радиуса разлета осколков (25-35 м), и рассказать-то о ней больше нечего. Еще можно указать лишь время задержки взрыва (примерно 4 секунды), но оно зависит от характеристик унифицированного запала.

Ф-1

Ф-1 и РГД-5 — две самые распространенные российские ручные гранаты. Отличаются они по назначению, а следовательно, и по своим техническим характеристикам. Ручная граната Ф-1 – оборонительная, еще про нее известно, что используется она для уничтожения живой силы противника. Два этих пункта диктуют вдвое больший вес. Согласно паспортным данным, осколки разлетаются на 200 метров, но это вовсе не означает, что внутри этого круга непременно будет уничтожено все живое. Вероятность поражения обратно пропорциональна расстоянию от эпицентра, этот закон распространяется и на ручные гранаты. России, а вернее, вооруженным силам страны, требуются различные виды вооружений для защиты национальных интересов, и сегодня существуют намного более эффективные средства поражения пехоты. Однако и о проверенных временем видах гранат забывать пока рано.

Общие моменты

Ручная граната Ф1, как и РГД-5, по своему устройству не отличается от общепринятой схемы. Корпус заполнен взрывчатым веществом — тротилом. Масса его у двух типов отличается. Казалось бы, чтобы тяжелые осколки разбросать дальше, требуется больше тротила. На самом деле это не совсем так, имеет значение способность «рубашки» удерживать ВВ внутри себя в процессе взрывной реакции. Поэтому ручная граната Ф1 содержит меньшую массу взрывчатки, имея более тяжелый корпус. Более полное сгорание тротила придает необходимое ускорение разлетающимся фрагментам. Несмотря на высокую прочность чугуна, нельзя рассчитывать на то, что среагирует все ВВ, а также на разрушение рубашки строго по намеченной насечке, что снижает поражающую способность заряда. Ручная граната РГД-5 при почти втрое меньшей массе содержит целых 110 грамм тротила. Общей чертой двух конструкций является применяемый запал УЗРГМ. Буква «У» означает «унифицированный». Устройство его простое, чем и объясняется высокая надежность срабатывания.

Как устроен запал

Для приведения в боевое положение гранат Ф-1 и РГД-5 обычно применяется унифицированный модернизированный запал УЗРГМ, включающий в себя ударный механизм. Внутри него находится капсюль, служащий для детонации основного заряда. В транспортном положении отверстие, предназначенное для запала, закрыто пластиковой пробкой, предохраняющей гранату от попадания внутрь грязи или песка. Сам ударный механизм выполнен в виде трубки, снабженной втулками, шайбами (они выполняют направляющую функцию), пружиной, ударником, спусковым рычагом и предохранительной чекой. По своему принципу срабатывания запал похож на обычный патрон, только меньшей мощности. Он как бы стреляет внутрь корпуса струей раскаленного порохового газа после того, как игла ударника проколет капсюль-воспламенитель. Для придания достаточной кинетической энергии служит сжатая стальная пружина, которая получает возможность распрямиться тогда, когда вынута предохранительная чека и отпущена скоба.

После срабатывания капсюля-воспламенителя в трубке начинает гореть пороховой столбик. Длится это примерно четыре секунды, затем настает черед другого капсюля, называемого детонатором. Как следует из его названия, именно он взрывает основной заряд.

Следует помнить о том, что в конструкции запала применен особый порох с большим содержанием селитры. Он может гореть с одинаковой скоростью (1 см/с) что на суше, что под водой.

Растяжки и ловушки

Коварный противник при отступлении или ведении оборонительных боев может применять ручные гранаты для минирования местности. Жертвами таких тактических приемов могут становиться как военнослужащие вражеской армии, так и мирные жители, поэтому, находясь в прифронтовой полосе, следует соблюдать особую осторожность. Наиболее распространенным способом минирования является так называемая растяжка, представляющая собой гранату (чаше всего РГД-5), закрепленную с помощью подручных средств на дереве, кусте или другой детали пейзажа, и проволоку, одним концом прикрученную к чеке-кольцу, а другим – к любому иному неподвижному предмету. Усики чеки при этом разогнуты, а предохранительная скоба находится в свободном состоянии. Этот примитивный способ опытный боец распознает сразу.

Ловушка устроена несколько иначе. Граната (РГД-5 или Ф-1), приведенная в боевое положение (с выдернутой чекой), укладывается в углубление, сделанное в грунте. Скоба во время минирования придерживается таким образом, чтобы ее можно было прижать каким-либо предметом, представляющим интерес для неприятеля. Поэтому, осматривая недавно занятую местность, нельзя трогать брошенное оружие, снаряжение или ящики, в которых, предположительно, находится продовольствие или медикаменты. Лучше всего привязать к подозрительным вещам веревку, посредством которой и сдвинуть их с безопасного места.

Надеяться на то, что при активации гранаты есть время, за которое можно успеть укрыться, не стоит. Существуют дополнительные вставки, которые ввинчиваются вместо обычного замедлителя, они при срабатывании вызывают мгновенный взрыв.

Особую опасность растяжки и ловушки представляют для детей и подростков.

Мифы и реальность

Кинематограф, как известно, искусство главнейшее, но характерным его недостатком бывает чрезмерная картинность действа.

К примеру, партизан незаметно для фашистов приводит в действие ударный механизм, вытащив чеку и отпустив предохранительную скобу. Такая ситуация в реальной жизни невозможна. Устройство ручной гранаты не подразумевает скрытности использования. Были попытки сделать бесшумный детонатор, но по причине высокой опасности использования таких боеприпасов от них отказались. Запал ручной гранаты в момент срабатывания издает довольно громкий хлопок, после которого и начинается отсчет оставшихся до взрыва секунд.

То же касается и красивой привычки некоторых киногероев выдергивать чеку зубами. Это не просто трудно, это невозможно, даже если проволоку предварительно распрямить. Сидит чека прочно, поэтому выдернуть ее можно лишь приложив немалое усилие.

Понятно и желание режиссера сделать из взрыва гранаты некое подобие Хиросимы. На самом деле звучит он, конечно, громко, но на открытой местности не так уж оглушительно. Столбов черного дыма, доходящего до неба, тоже обычно не наблюдается, если, конечно, от взрыва не загорелся склад ГСМ.

Ручная граната – устройство малопредсказуемое в своем убойном действии. Были случаи, когда выживали люди, оказавшиеся совсем рядом с ее взрывом, а других убивало за десятки метров от него случайным осколком на излете. Слишком много зависит от случая…
