Восьмизарядный револьвер S&W Performance Center

oktagon 07-05-2007 06:19

Приобрел по случаю данный екземпляр. До етого я относился к современным разработкам Смит и Вессона несколько скептицески, так как предпочитаю классику, но когда мне предложили данный револьвер за пол цены я не смог удержаться. Кроме того, я питаю давную и сильную слабость к S&W Performance Center, так как уважаю аболютно безупречное качество изготовления и ручную подгонку и сборку оружия, которе быходит из егото спеццеха. Своеобразный ексклюзив Смита.

Принеся нового питомца домой, и проведя ритуальную чистку и змазку (всегда делаю ето с новыми пистолетами), я поехал в тир. точность боя револьвера меня просто ошеломила! При стрельбе с упора с 25 метров паронами .38СП на мишение 8 пуль делают одну дырку! Полновесные .357 Магнум дают группу около 20мм в диаметре. За исключением целевых пистолетов, ето самый точный короткоствол в моей маленькой коллекции. Теперь у меня появилось острое, и плохо сдерживаемое желание приобрести все виды короткоствола, выпушеные S&W Performance Center, за исключением моделей последних двух лет, так как у них установлен встроеный замок, и ето портит для меня всю естетику (ну не место замочной скважине на револьвере!)



Whale 07-05-2007 07:33

Антиресные вещи показываешь, однако… Чукча задумался…

DM 07-05-2007 07:38

Хау мач?

oktagon 07-05-2007 08:56
quote:
Хау мач?


Не дорого. Розничная цена около $1200. Я купил за $650, не удержался.

oktagon 07-05-2007 09:00

.

quote:
Антиресные вещи показываешь, однако… Чукча задумался…


Очень рекомендую. У меня несколько единиц Performance Center оружия, и я немогу нарадоваться. Кроме етого револьвера есть тот 3х дуймовый .44Маг, что я недавно показывал, Модель 13 (их вообше меньше 200 сделали), и два 945х (ето гибрид похожий на 1911). Еше я модель 952 покупать собираюсь

IJ70 07-05-2007 09:02

Поздравляю.

nabludatel 07-05-2007 09:53

Поздравляю.

CooperS 07-05-2007 11:54

Красавец !!!

ciklon-B 07-05-2007 12:10

Красота! Мои поздравления. 650$ вообще подарок.

mr_god 07-05-2007 13:55
quote:
Originally posted by oktagon:


Не дорого. Розничная цена около $1200. Я купил за $650, не удержался.


Дайте две!

У нас заезженный Snub Смита 1000 баксов…

amon 07-05-2007 15:13

Красотишче Поздравляю !!!

JOSE 07-05-2007 16:07

Супер!

maks777 07-05-2007 17:06

вообще револьверы не люблю,но этот мне очень понравился.даже не удержался,и сохранил фотографии у себя на комп. Поздравляю!

ImageMaker 07-05-2007 17:28

[QUOTE]Originally posted by oktagon:
[B]

Приобрел по случаю данный екземпляр.

==============================

Поздравляю,
Кучность на 25м и меня ошеломила, если честно…

Какой длины ствол?

…а можно фото поместить, шоб «оно» в руке было?
А то я плохо представляю размер барабана на 8 патронов

Urza 07-05-2007 17:39

Поздравляю ! Однако такая точность, да еще и 8 патронов в калибре .357 … вещь, однозначно !

AloneAlien 07-05-2007 18:45

Поздравляю
Я тоже именно на этот револьвер посматриваю. Эх, предложил бы кто за пол цены, ни минуты бы не раздумывал

oktagon 07-05-2007 18:57

Длина ствола 125мм (5 дуймов). Диаметр барабана 43мм. Ето стандартный барабан от рамки Н, просто вмест 6 камор там высверлено 8. Стенки между каморами соответственно тоньше.

ImageMaker 07-05-2007 19:08
quote:
Originally posted by oktagon:
Длина ствола 125мм (5 дуймов). Диаметр барабана 43мм. Ето стандартный барабан от рамки Н, просто вмест 6 камор там высверлено 8. Стенки между каморами соответственно тоньше.

=========================

но зато 8-ми зарядный… а фото в руке сразныз точек можно?

На столе не то впечатление… реальности не хватает. Там ствол такой интересной конфигурации, хотелось бы поподробнее рассмотреть в «3D» так сказать

oktagon 07-05-2007 19:35

OK

MVN 07-05-2007 19:49

Мда. Красив «чертяка». Поздравляю. И с ценой как подвезло.

DM 07-05-2007 19:57

Искренне рад за Тебя.

banzaj11 07-05-2007 20:18

блин мне бы такой!!! **ки наши законодатели!!

——————

«Asta la vista, baby!»

Rommel 07-05-2007 20:33

Поздравляю. Красивый револьвер.

Влад357 07-05-2007 23:36

Присоединяюсь к поздравлениям. Отличный револьвер. Меткой стрельбы!

oktagon 08-05-2007 05:58
quote:
Originally posted by DM:
Искренне рад за Тебя.


Спасибо

Grizzly 08-05-2007 11:41

Ех.. Люблю револьверты… Поздравляю.

ALex_Hyper 08-05-2007 12:25

Блииин, классное оружие, произведение искусства! Кстати, господа — а у кого есть еще подобное, похвастаетесь? В смысле — от Perf.Center…

oktagon 08-05-2007 19:49
quote:
Originally posted by ALex_Hyper:
Блииин, классное оружие, произведение искусства! Кстати, господа — а у кого есть еще подобное, похвастаетесь? В смысле — от Perf.Center…

Посмотрите у меня в профайле. Там несколько сфотографировано.

DIDI 08-05-2007 19:57

Красота

guns.allzip.org

Несколько современных красивых револьверов. Часть 1

Здравствуйте уважаемые.
Одной из любимых настольных книг моего детства была оружейная энциклопедия Жука, коей я зачитывался всегда и многократно. Мне просто нравилось листать страницы, сравнивать различные виды пистолетов и револьверов, а затем выискивать те, что я видел на экранах кинотеатров и видео. Было забавно.
И Вы знаете, как-то всегда очень лежала душа именно к револьверам. Понимаю, что ни менее практичны и удобны, но тем не менее, что-то эстетское в них есть. Что-то настоящее и волнующее кровь.
О некоторых из современных револьверов, которые мне лично по вкусу внешне я бы Вас хотел сегодня (и в понедельник) познакомить.
Ну и начнем, как говорится, с козырей — с компании Кольт.
Итак, позвольте представить 2 модели.

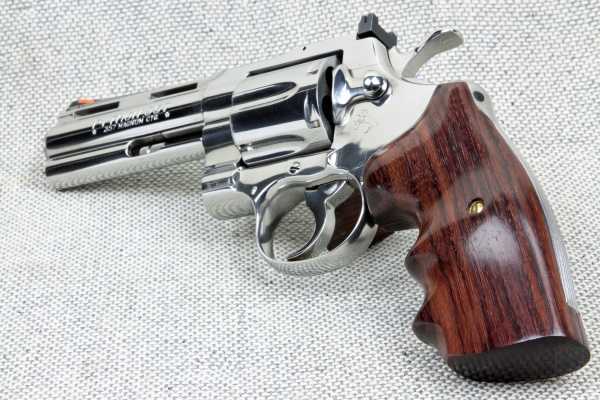

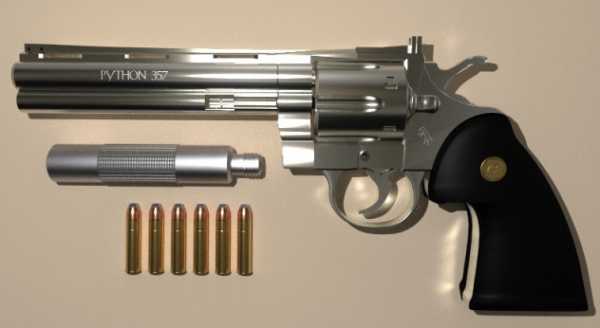

Colt Python Elite

Настоящая классика! Серия револьверов Colt Python разработана в середине 1950-х гг., как спортивно-целевое оружие, под мощный патрон .357 Магнум. На рынок оружия Кольт Питон поступил в 1955 году. Револьверы модели Python Elite отличались повышенным качеством изготовления и обработки поверхностей, имели стволы длиной 102 мм и 152 мм, хромированный или полированный корпус и щечки рукоятки из ценных пород дерева. Прекращено производство в 2005 году.

Эту модель заказывали себе Элвис Пресли, Король Иордании Хусейн, Король Испании Хуан Карлос I, Король Халид (Саудовская Аравия), король Хасан II (Марокко), шейх Зияд (Объединённые Арабские Эмираты), президент Анвар Садат (Египет) и президент Хафез Асад (Сирия). Шикарная машинка.
Еще более свирепо выглядит Colt Anaconda

Это и неудивительно, ибо Colt Anaconda стал первым револьвером фирмы Кольт под мощнейший патрон .44 Magnum. Его производство было начато в 1990 году. В 1993 году был начат выпуск варианта револьвера Anaconda под патрон .45 LongColt. Главное предназначение Anaconda заключается в спортивной стрельбе по силуэтным стальным мишеням и охоты с револьвером. Револьвер большой и тяжелый. Револьвер снабжен автоматическим предохранителем, делающим невозможным контакт курка с ударником, пока спусковой крючок не будет полностью выжат стрелком. Курок передает свою кинетическую энергию ударнику только через предохранительную передаточную штангу, которая и является автоматическим предохранителем.

Когда курок находится в переднем положении, предохранительная штанга находится в нижнем, но при взведении курка штанга поднимается в верхнее положение, в итоге делая возможным передачу энергии от курка ударнику. Этот револьвер всегда выпускался только из нержавеющей стали. Производство Anaconda было прекращено в 1999 г. и затем возобновлено в 2001 году.

Если мы говорим о Кольте, то как можем пропустить их основных конкурентов из «Смит и Вессон»? У этих больше моделей и все они практичные и удобные почти.
Прежде всего это Smith & Wesson Model 500

Этот револьвер впервые продемонстрирован создателями в 2003 году. Оружие было разработано специально на основе так называемой рамы X-Frame, чтобы реализовать каркас двойного действия, который мог бы выдержать дульную энергию и давление, создаваемые патроном .500 S&W Magnum. Model 500 был признан одним из самых мощных револьверов, выпускаемых с 2003 года.

Блокировка осуществляется центральным штифтом в задней части цилиндра ствола и защелки на раме. В конструкции были задействованы прорезиненная рукоятка, использование переднего баланса и дульного компенсатора. В модели Performance Center компенсатор был заменен на дульный тормоз. Таким образом усовершенствованная конструкция огнестрельного оружия помогает противодействовать отдаче при выстреле.
Оружие выпускается и по сей день.
Не могу не выделить и Smith & Wesson Model 627

Модерновый аппарат. Во-первых, он 8 зарядный. Во-второй удобный и надежный. Данная модель оснащена регулируемым по вертикали и горизонтали целиком и сменной мушкой спортивного типа, а также имеет плавный и легкий ход спускового крючка, который снабжен ограничителем хода. Рукоятка с гладкими деревянными щечками удобна при удержании. Эти качества позволяют модели 627 с успехом применяться для спортивной стрельбы и делают его отличным выбором для профессиональных стрелков.

Револьвер имеет раму N, переконструированную для использования более широкого барабана. Самой необычно выглядящей деталью является ствол, имеющий плоские боковые грани и подствольный прилив со скосом передней части к дульному срезу ствола. УСМ двойного действия с отбоем курка и блокирующей тягой. Оружие изготавливается из нержавеющей стали с матовой обработкой.
Продолжение следует…
Приятного времени суток.

id77.livejournal.com

Чудо-револьвер. Артмузей 2010

Чудо-револьвер

В истории развития оружейно-конструкторской мысли было немало интереснейших, порой абсурдных решений. Одна из значимых, но не слишком широко известных фигур в оружейной истории – британский полковник Джордж Фосбери. Именно он в 1890 г. запатентовал первый в мире образец нового типа стрелкового оружия – автоматический револьвер. С одним из таких револьверов мы познакомились в Военно-историческом музее артиллерии, инженерных войск и войск связи(ВИМАИВиВС) в Петербурге.

Интересным является не только сам образец автоматического револьвера, но и его изобретатель. Полковник британской армии Джордж Винсент Фосбери был известным путешественником и заядлым охотником, но также прославился и как изобретатель. Именно он первым получил 20 июня 1885 года патент за номером 7568 на дульное сужение, имеющее штуцерную нарезку, для гладкоствольного охотничьего оружия. Все охотники знают это приспособление под названием «нарезной чок». Он же назвал его Rifled Chock. Практически через год полковник Фосбери уступил свой патент известной лондонской оружейной компании Holland-Holland, которая 27 апреля 1886 г. выпускает в продажу первое ружьё 12-го калибра с нарезным чоком под торговой маркой Paradox. Эта торговая марка известна до сих пор (статья «Собрание парадоксов» Олега Лаврухина, «КАЛАШНИКОВ» № 6/2006 г.).

Именно этот незаурядный изобретатель и придумал совместить два столь различных образца как револьвер и автоматический пистолет. Взяв за основу револьвер Webley Scott Mk IV (Mark IV) калибра .455, стоявший на вооружении с 1899 г., он добавил к нему оригинальную систему, обеспечивающую автоматический поворот барабана за счёт действия пороховых газов. В револьвере появились фигурные проточки на барабане и специальном упоре на рукоятке, с которым эти проточки взаимодействовали, и возвратная пружина, толкающая ствольно-барабанный узел вперёд. При выстреле из этого револьвера ствольно-барабанный узел под действием отдачи двигался назад, сжимая возвратную пружину. В это время упор, взаимодействуя с фигурным пазом на барабане, проворачивал последний на 30° вокруг своей оси. После достижения ствольно-барабанным узлом крайнего заднего положения он, под действием возвратной пружины, двигался вперёд, а упор в это время проворачивал барабан ещё на 30°, обеспечивая тем самым расположение очередной каморы напротив ствола.

Собственно, прародитель этого автоматического револьвера – револьвер Mk IV – и определил его дальнейшую участь. Джордж Фосбери обратился со своим детищем в компанию Webley Scott, а именно к Филиппу Веблей. Этот в то время известный английский оружейник всегда отличался интересом ко всему новому и, естественно, заинтересовался новым техническим решением. В 1901 году выпускается первый автоматический револьвер Webley-Fosbery M-1901 калибра .455. Револьвер унаследовал максимальное количество деталей и ствол длиной 6 дюймов от револьвера Mk IV. Также выпускалась специальная версия со стволом длиной 7,5 дюймов и переменными прицельными приспособлениями, вероятно предназначавшаяся для спортивной стрельбы. Меньшая отдача и, соответственно, более высокая точность автоматического револьвера послужили причиной его широкой распространения среди спортсменов и любителей пулевой стрельбы. В этом же году была выпущена версия автоматического револьвера под калибр .38. Благодаря меньшему размеру патрона он имел не шести-, а восьмизарядный барабан.

Ещё через год были выпущены доработанные версии автоматического револьвера – Webley-Fosbery M-1902 калибров .455 и .38. Основным их отличием являлось перемещение проточек на барабане с задней части на переднюю.

И модель 1901 г., и модель 1902 г. безуспешно пытались продвинуть в войска. Нельзя сказать, что армия не заинтересовалась новинкой: армии Великобритании и США испытывали эти образцы, но отказались от них. Дело в том, что автоматический револьвер был более сложен, чем его неавтоматический прародитель и, как следствие, имел большую стоимость, больший вес (примерно на 170 г), был более требователен к подготовке стрелка (требовалось правильное удержание оружия при стрельбе) и был менее устойчив к загрязнениям. При таких недостатках плюсы автоматического револьвера, заключающиеся в точности и малой отдаче, блёкли.

Однако отдельными офицерами достоинства автоматического револьвера Фосбери были оценены. Благодаря особой системе вооружения, распространённой в то время в армиях мира, практически любой офицер мог за свой счёт приобрести себе оружие по нраву. Вот британские офицеры и приобретали в частном порядке автоматические револьверы Webley-Fosbery. Так что, несмотря на отказ в постановке на вооружение, повоевать этим револьверам всё же пришлось.

В 1914 г. выпускается Webley-Fosbery M-1914 – последний из автоматических револьверов Джорджа Фосбери. Особых отличий от первых двух у модели 1914 года не было. Были выпущены версии со стволом длиной 7,5 дюймов и 6 дюймов, а по специальному заказу – со стволом длинной 4 дюйма. Остаётся только догадываться, кто и для чего мог заказать такой вариант этого револьвера. Однако именно такая версия, с четырёхдюймовым стволом, и попала в наше поле зрения в Артиллерийском музее.

Дальнейшее производство этих револьверов продлилось до 1915 года и было прекращено в связи с первой мировой войной. Компания Webley-Scott занималась выполнением огромного количества военных заказов, и на работу с автоматическими револьверами просто не хватало сил и ресурсов. Даже несмотря на то, что эти револьверы всегда выпускались малыми сериями, трудоёмкость и дороговизна изготовления не позволили продолжить их выпуск.

Окончательную точку в истории автоматического револьвера Webley-Fosbery поставил один интересный факт. В 1918 г. он, весьма, кстати, полюбившийся стрелкам-спортсменам, был исключён из списков моделей, разрешённых для использования в соревнованиях по стрельбе из служебного оружия. Причина достаточно оригинальна – считалось что этот револьвер давал стрелку «несправедливое преимущество» перед другими. Вот таким интересным, но неприятным для самого револьвера Webley-Fosberyсобытием и завершается история этого «чудо-оружия».

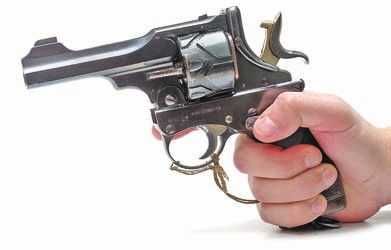

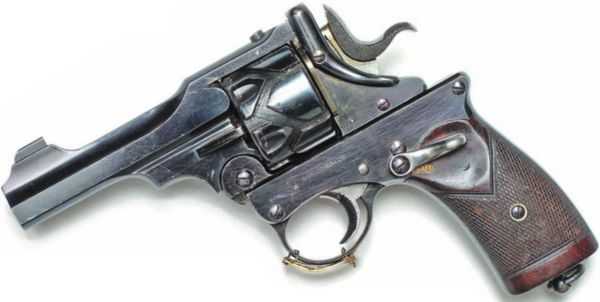

Автоматический револьвер Webley-Fosbery M-1914:

Калибр – .455

Длина револьвера – 8,5 дюймов

Длина ствола – 4 дюйма

Ствол – нарезной

Масса – ок. 950 г

Вместимость барабана – 6 патр.

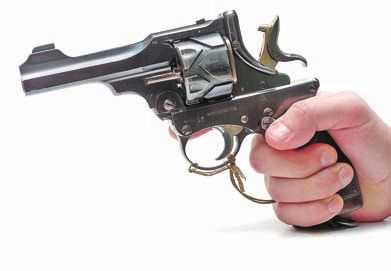

В момент накола капсюля патрона ствольно-барабанный узел револьвера находится в крайнем переднем положении

После выстрела ствольно-барабанный узел под действием силы отдачи движется назад. Одновременно с этим барабан проворачивается на 30° и взводится курок

Под действием возвратной пружины ствольно-барабанный узел возвращается вперёд. Одновременно с этим барабан проворачивается ещё на 30° и очередная камора с патроном располагается напротив ствола

После нажатия на рычаг блокировки револьвер переламывается пополам а экстрактор выдвигает стреляные гильзы

Калашников. Оружие, боеприпасы, снаряжение. 2010. №7

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

# Самозарядные автоматические … револьверы

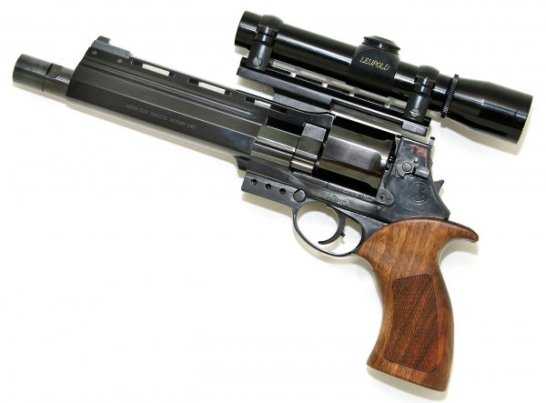

Mateba Model 6 Unica


Автоматический револьвер Mateba Model 6 Unica спроектированный итальянским оружейником Эмилио Гизони (Emilio Ghizoni) выпускается в небольших объемах с конца 1980-х гг. Производителем является компания Macchine Termo Balistiche, в настоящее время Mateba Srl. Это оружие было разработано на основе конструкции английского автоматического револьвера Webley-Fosbery. В револьвере используется откидной влево барабан емкостью шесть патронов. Автоматика перезарядки работает с использованием энергии отдачи. Взведение курка и поворот барабана осуществляются при помощи отката верхней части рамы револьвера со стволом и барабаном, под воздействием отдачи. Нижняя часть рамы с рукояткой выполняет роль лафета.

Ствол имеет нижнее расположение, то есть размещается в раме перед нижней каморой барабана, а не верхней как у большинства револьверов. Такая схема расположения ствола уменьшает подброс револьвера при выстреле за счет уменьшения расстояния от его центральной оси до затыльника рукоятки. Сами стволы, находящиеся в кожухе, крепятся в раме резьбой при помощи ключа. Ударно-спусковой механизм куркового типа, двойного действия. Прицельные приспособления регулируемые, состоят из фиксированного целика и сменных мушек. К преимуществам данного оружия можно отнести малый подброс при выстреле и меньшую силу отдачи. К недостаткам относятся не высокая надежность работы при сильном загрязнении механизмов оружия, необходимость правильно и жестко удерживать револьвер для обеспечения нормального функционирования автоматики, плюс необходимость использовать только патроны с достаточно большой энергией пули так же для бесперебойной работы. Mateba Model 6 Unica выпускается в трех калибрах, с разными размерами рамы, барабанов и длинной сменных стволов. Кроме того, производятся так называемые револьверы-карабины или револьверы-ружья, с длинами стволами, прикладами и цевьями.

Основные характеристики
Калибр: .357 Magnum, 44 Magnum, 454 Casull
Общая длина: 255 / 273 / 287 / 362 мм
Длина ствола: 102 / 127 / 152 / 205 мм
Масса без патронов: от 1250 г.
Емкость барабана: 6 патронов

Источник : http://www.armoury-online.ru/

А вот материал из журнала «Калашников» № 10 за 2004 год :

Самозарядный револьвер. Автор-Евгений Сергеев.

С того времени, когда Борхард, Люгер, Браунинг делали свои довольно успешные попытки отнять у полковника Кольта славу изобретателя «всеобщего уравнителя», не прекращаются споры о том, что же лучше – револьвер или пистолет. Да, револьвер прост в обращении, надёжен, безотказен и т. д. Но в пистолете больше патронов, он скорострельнее… Подобными аргументами приверженцы того или иного вида короткоствольного оружия обосновывают свой выбор. А современные Кольты и Браунинги делают всё, чтобы ещё больше этот выбор затруднить. Револьверы получают ускорители перезаряжания, пистолеты становятся более безопасными (как вы понимаете, для того, кто его держит, а не для того, на кого он направлен).

В наше время, когда самое популярное применение указательного пальца – нажатие на кнопку мыши, давить им на спусковой крючок с усилием нескольких килограммов, да ещё несколько раз подряд – занятие на очень большого любителя. Типа Клинта Иствуда. Не претендуя на лавры великих конструкторов, я тоже решил выступить на стороне поклонников револьверов. Углубившись в вопрос, я обнаружил несколько патентов на самозарядные револьверы. Правда, кроме итальянской Mateba с моделью 6 Unica, никто производство своего револьвера не наладил. Подозреваю,что и опытных образцов, по крайней мере, в России, не было. Опасное это дело – оружие в нашей стране мастерить. Это вам не трактор огородный из металлолома собрать (если помните, были в советские времена такие умельцы). Так что остается творить только «из любви к искусству». Задача уж больно интересная. А теперь к делу. Как я уже отмечал выше, револьвер – машина, механизмы которой приводятся в действие исключительно силой указательного, а иногда и большого пальца. Да, как и в любом огнестрельном оружии, в револьвере используется метательный заряд с довольно большой энергией – порох.


Ил. 1. Общая схема револьвера. 1 – рамка, 2 – ствол, 3 – рукоятка, 4 – барабан, 5 – спусковой крючок, 6 – курок,7 – взводной рычаг, 8 – башмак, 9 – ось


Ил. 2. Схема конструкции газоотводного узла. 8 – башмак, 10 – отверстие

Эту энергию, вернее, её часть, и пытаются использовать конструкторы для облегчения процесса перезаряжания револьвера, то есть для взведения курка и поворота барабана. На мой взгляд, используют не совсем правильно. Практически во всех конструкциях самозарядных револьверов работа автоматики обеспечивается за счёт продольного скольжения одних деталей относительно других, независимо от принятой системы автоматики. А ведь ещё Архимед считал, что рычаг перевернёт мир. В револьвере рычагов хватает. Добавим ещё один – взводной. Ведь для того, чтобы произвести выстрел, надо перед этим взвести курок. Берём рычаг, ось закрепляем в рамке револьвера и взводим курок одним плечом рычага, толкая при этом другое. Чем толкая? А порох на что! Точнее, газы, которые образуются при выстреле. Получился у нас не газовый двигатель, как у «калашникова», а газовый толкатель. Как устроен такой револьвер видно из рисунков. На ил. 1 приведен общий вид револьвера, на ил. 2 – выноска «А», на ил. 3 – положение деталей перед выстрелом, на ил.4 – положение деталей после выстрела. На рисунках убраны многие детали, обычно имеющиеся в револьвере – детали ударно-спускового механизма, храповик, собачка и т. д. Осталось – взводной рычаг, установленный на оси в рамке револьвера. На одном плече рычага имеется башмак, прижатый к стволу пружиной (тоже, кстати, не показанной). Башмак закрывает поперечное отверстие, просверленное в стволе. Другое плечо взводного рычага через гнеток упирается в отросток курка, не мешая при этом взводить курок и обычными способами. Как только при выстреле пуля пройдет поперечное отверстие в стволе, башмак взводного рычага получит толчок от истекающих через отверстие пороховых газов. Рычаг повернётся, и противоположное плечо гнетком нажмёт на отросток курка, взводя его. Одновременно со взводом курка будет поворачиваться и барабан. Курок, в конце концов, встанет на боевой взвод, очередной патрон –против канала ствола, Всё, револьвер готов к выстрелу. В принципе, никаких чисто технических препятствий тому нет,чтобы сделать револьвер не самозарядным, а автоматическим, т. е. стреляющим очередями. Добавить одну, две деталей – и всё. Но вы можете представить стреляющий очередями револьвер? Пара секунд – и шестипатронный барабан пуст. Точнее, не барабан, а гильзы. Зачем же стрелять очередями?

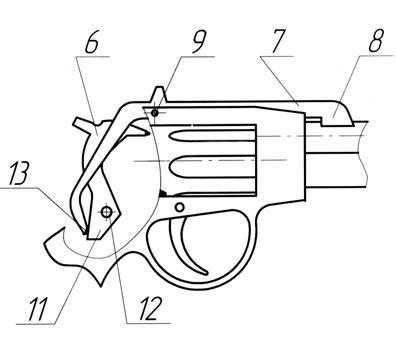

Ил. 3. Положение деталей системы автоматического взведения курка перед выстрелом.
11 – отросток курка, 12 – ось, 13 – гнеток


Ил. 4. На рисунке показан принцип работы взводного рычага при воздействии на него пороховых газов

«Прицелься и сделай два выстрела подряд» – учат американские инструкторы. Первый еще можно представить прицельным. А второй? При производстве выстрела отдача оружия, направленная вдоль оси ствола, создает момент относительно точки удержания оружия. По этой причине ствол оружия подбрасывается вверх, затрудняя производство следующего прицельного выстрела. В предлагаемой конструкции пороховые газы, истекающие во время выстрела из поперечного отверстия в стволе, помимо работы по взведению курка создают момент, противодействующий моменту от отдачи оружия. Архимед правильно оценил прекрасную вещь – рычаг. Посмотрим, сделает ли этот рычаг переворот и в «револьверостроении». Сначала, правда, посмотрим, будет ли моё предложение признано изобретением. Заявка на патент сейчас рассматривается.

От себя : хотя первым кто запатентовал схему самозарядного револьвера был по всей видимости англичанин G.V. Fosbery, который получил патент на своё изобретение,револьвер Webley-Fosbery в 1896 году. Серийное же производство оного началось в 1901 году.

raigap.livejournal.com

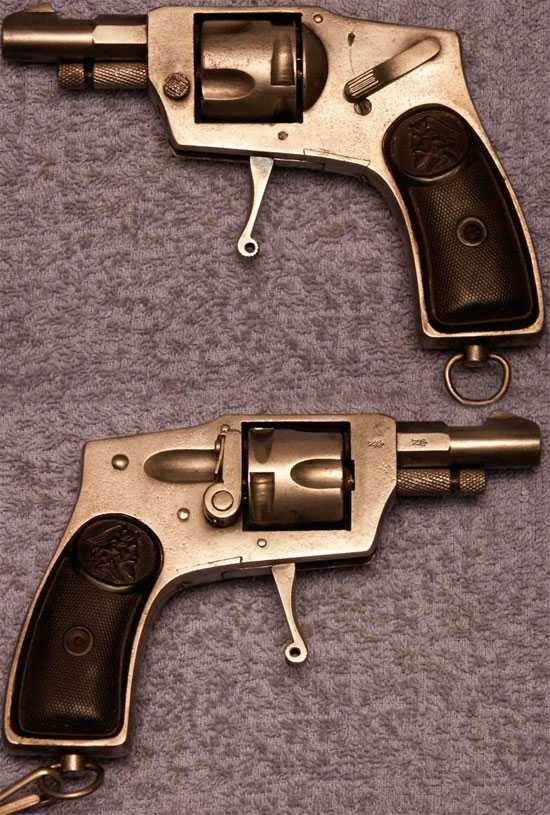

Револьвер модели Arminius Waffenwerk (Германия)


Arminius калибра 7.65 мм
со скрытым курком и складным спусковым крючком

В конце XIX века немецкий оружейник Фридрих Пиккерт (Friedrich Pickert) организовал в Zella St. Blasii (с 1919 года – Zella-Mehlis) компанию «Arminius Waffenwerk», которая занималась выпуском короткоствольного оружия вплоть до 1945 года.

Основной продукцией Arminius Waffenwerk были карманные револьверы «Arminius», которые предприятие Пиккерта выпускало в очень большом количестве. Свое название револьверы, также, как и компания получили в честь германского вождя племени херусков Арминия (Arminius) – грандиозного полководца, который неоднократно побеждал римские войска в I веке н.э.



Arminius калибра .320
со скрытым курком и складным спусковым крючком

Существовало значительное количество модификаций револьверов Arminius, в которых производителем без конца комбинировались разные длины стволов, калибры и барабаны различной емкости. В связи с этим не имеется полной и точной информации по номенклатуре этого оружия.

Модельный ряд револьверов Arminius был очень обширным, однако в самой конструкции этого оружия не было ничего примечательного.

Как правило, это были револьверы с цельной рамкой, заряжающиеся через дверцу барабана и обладающие шомполом-выбрасывателем, смонтированным под стволом. У некоторых моделей встречались откидывающиеся вбок барабаны.

Спусковые крючки были, как обычные с предохранительной скобой, так и складные.

Ударно-спусковой механизм, как правило, двойного действия, или – в «бескурковом» варианте – только самовзводный. В последнем случае скрытый курок разбивал капсюль при ударе по так называемому инерционному ударнику.


Arminius калибра .320
со скрытым курком и складным спусковым крючком

На моделях со скрытым курком обязательно присутствовал флажковый предохранитель.

Нарезной ствол имел круглое, восьмигранное или комбинированное сечение.

Прицельные приспособления открытого типа состояли из мушки и целика. Мушка в зависимости от модели имела различную форму, а целик, как правило, представлял собой вырез на верхней планке рамки.

У некоторых револьверов в рукоятке помешалось пять или шесть запасных патронов, закладываемых через откидную крышку.

Большинство револьверов производства Пиккерта были рассчитаны на стандартные патроны, хотя известно несколько модификаций, выпушенных в 1900-1914 годах под 5-мм патрон Пиккерта, именуемый также 5.2х16.5Р, переделанный из 5-мм патрона «Bergmann» примерно в 1900 году.


Arminius калибра 6.35 мм
со скрытым курком и складным спусковым крючком

В прилагаемый ниже список вошли большинство стандартных моделей, находившихся в продаже в период между Первой и Второй мировыми войнами, однако он далеко не полон.


Arminius калибра .320
со скрытым курком и спусковой скобой

вид на рукоятку с открываемой крышкой
  • Model 1 – бескурковый семизарядный револьвер с длиной ствола 50 мм под патроны кольцевого воспламенения калибра .22.
  • Model 2 – семизарядный курковый револьвер с длиной ствола 150 мм (общая длина 210 мм, масса 600 г) под патроны кольцевого воспламенения калибра .22.
  • Model 3 – пятизарядный бескурковый револьвер калибра 6.35 мм (.25 ACP) с длиной ствола 50 мм и складным спусковым крючком.
  • Model 4 – пятизарядный бескурковый револьвер типа «Velo-Dog» калибра 5.5 мм со стволом длиной 50 мм и складным спусковым крючком.
  • Model 5/1 – пятизарядный курковый револьвер под «швейцарский» патрон 7.5 мм с длиной ствола 65 мм.
  • Model 5/2 – курковый револьвер со стволом длиной 65 мм под «швейцарский» патрон 7.5 мм с восьмизарядным барабаном или под патрон 7.62 mm Nagan с пятизарядным барабаном.
  • Model 7 – пятизарядный курковый револьвер калибра .320 с длиной ствола 65 мм (общая длина 148 мм, масса 400 г).
  • Model 8 – бескурковый пятизарядный револьвер под патроны .320 или 7.65 mm Auto (.32 ACP) со складным спусковым крючком и длиной ствола 50 или 140 мм.
  • Model 9 – пятизарядный курковый револьвер под патроны .320 или 7.65 mm Auto с длиной ствола 60 мм.
  • Model 9А – вариант 9-ой модели с длиной ствола 80 мм.
  • Model 10 – пятизарядный бескурковый револьвер под патрон .320 или 7.65 mm Auto с длиной ствола 60 мм (общая длина 145 мм, масса 400 г) и складным спусковым крючком.
  • Model 13 – пятизарядный курковый револьвер калибра .380 с длиной ствола 65 мм.
  • Model 13А – модификация 13-ой модели под патрон кольцевого воспламенения .22, с барабаном на восемь патронов и длиной ствола 135 мм.
  • Model 14 – пятизарядный бескурковый револьвер калибра .380 с длиной ствола 65 мм.

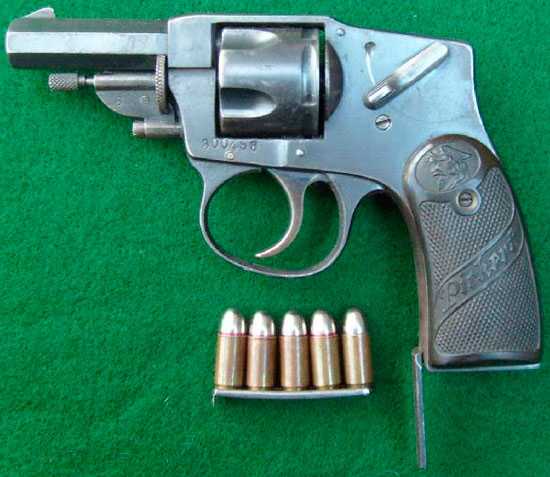

Arminius калибра .320
со скрытым курком и спусковой скобой,
а также дополнительной обоймой на пять патронов,
размещавшейся в рукоятке

В качестве маркировки все револьверы фирмы Arminius Waffenwerk оснащались щечками с изображением головы легендарного германского воина Арминия.

Несмотря на устаревшую конструкцию, револьверы Arminius отличались высоким качеством и надежностью даже при своей сравнительной дешевизне, пользуясь заслуженным уважением в качестве оружия самообороны.

Кроме револьверов Фридрих Пиккерт в небольшом количестве выпускал также и пистолеты, среди которых стали известны однозарядный курковый спортивный пистолет «TP-1» (Target Pistol – целевой пистолет) калибра .22 с опускающимся вниз затвором и стволом длиной 200 мм, а также «TP-2» — такой же пистолет, как TP-1, но со шнеллерным спуском и скрытым курком.


Пистолет Arminius TP-2

В 1945 году после поражения Германии во Второй мировой войне деятельность компании Arminius Waffenwerk была прекращена. Однако в начале 1960-х годов револьверы под торговой маркой Arminius вновь появились на оружейном рынке, но уже выпускаемые другим производителем.

Во второй половине 1940-х годов немецкий оружейник Герман Вайраух (Hermann Weihrauch) создал фирму «Hermann Weihrauch KG». Поскольку в этот период производство огнестрельного оружия в Германии было запрещено, Вайраухом выпускались запасные части к велосипедам и мопедам. В 1950 году к ассортименту фирмы добавились пневматические ружья. А после снятия запрета на производство огнестрельного оружия в 1960 году Вайраух решил начать производство револьверов под известным торговым названием Arminius, воспользовавшись для этого старой торговой маркой, ранее принадлежавшей Пиккерту (права на это название потеряли силу в 1945 году, что позволило Вайрауху, по прошествии положенных десяти лет, перерегистрировать его на свое имя).

Ни в коем случае не стоит путать револьверы «Arminius» фирм «Arminius Waffenwerk» и «Hermann Weihrauch». Револьверы производства фирмы Вайрауха сильно отличаются от моделей Пиккерта. В них заметно прослеживается влияние американских револьверов «Colt» и «Smith&Wesson». На рамке у всех моделей фирмы Weihrauch помещена торговая марка Arminius — голова бородатого воина в крылатом шлеме, что является стилизованным вариантом торговой марки Пиккерта, использовавшейся до 1945 года.


Arminius калибра 7.65 мм
с открытым курком и спусковой скобой

weaponland.ru

Револьвер Уэлча. Или 12 зарядов в 6-ти каморах.

Вот за что люблю XIX век, так это за массу интересных мыслей и решений в технике.
Взрывное развитие технологий дало возможность реализовать задумки конструкторов, часто – самоучек. Часто в погоне за «тем самым» решением конутрукторы упирались в технологические ограничения, но некоторые именно их и пытались сознательно обойти, пусть и не заглядывая за горизонт, а используя то, что есть.
Ярким примером был револьвер «Уэлч-Неви» 36 калибра, отчасти решивший проблему многозарядности при сохранении приемлемых габаритов.

Кольт совершил революцию в ручном огнестрельном оружии: револьвер, благодаря капсюльному замку, стал прост, надёжен и достаточно дешев для широкого производства. Техасцы быстро оценили «Патерсон», из которого можно было практически молниеносно выстрелить пять раз (чаще – 4, т.к. одну камору из соображений безопасности не заряжали). В войнах с индейцами и мексиканцами они получили большое преимущество, поскольку однозарядный пистолет в бою был почти что одноразовым, а носить более двух-трех пистолетов было достаточно обременительно. А тут в одной руке и в приемлемом габарите сразу 5 выстрелов!
Однако отстреляв барабан, стрелок опять сталкивался с той же морокой: перезарядить 5 камор дело небыстрое, и даже появление рычага-пыжевателя, позволявшего заряжать оружие не снимая барабана, легче не стало. Револьверы носили парой, а то и больше. Просто потому, что в бою, особенно кавалеристу, перезарядить револьвер было невозможно.
Отчасти решал проблему «Ремингтон» (а еще лучше – «Уитни»), у которого менять барабаны просто и быстро (не требуется разборка оружия) но, ношение снаряженного барабана штука опасная: любой удар по капсюлю вызывал выстрел, а барабан без револьвера был как будто бы «мини-пеппербоксом», способным отстрелять заряды в незадачливого владельца. Да, к «Ремингтонам» барабаны носили в подсумках, но очень рисковали. Правда, и такое пере заряжание тоже требовало времени, которое часто было на вес золота.
Увеличивать запас зарядов в самом револьвере до бесконечности тоже не получалось, т.к. росли размеры и масса оружия, а барабан и рамка буквально распухали до неудобоваримых размеров. 9 зарядов в револьвере «Ле-Ма» сделали его оружием кавалериста, практически непригодным для ношения пешим стрелком – револьвер был монструозен.
Не без помощи Кольта, установилось некое «золотое сечение» в револьверном деле – 6 камор, 6 зарядов. Подобная ситуация сохранилась и до сей поры, и основная масса револьверов нормального размера – six shooter, как и во времена ГВ в САСШ и покорения Фронтира.
Однако, Джон Уэлч в 1859 году сумел сделать недостаток раздельного заряжания ключом к решению проблемы многозарядности без увеличения габаритов револьвера до неудобоваримых.
Конструктор применил старые наработки, применявшиеся на одноствольных многозарядках за пару сот лет до того. Правда, и оставшиеся курьезами ввиду большой опасности в применении.Собственно, решить эту проблему смогли только к концу ХХ века усилиями М. O`Дуайра и фирмы «Metal Storm».
Револьвер Уэлча, выпускавшийся в калибрах 36 и 31, сразу обращает на себя внимание длиной барабана и двумя спусками.

При взгляде сзади и сверху обнаруживается и два курка, а также два ряда брандтрубок, которыми барабан буквально утыкан.

В чем же суть, как в маленьком барабане уместилось столько зарядов?

Уэлч решил разместить заряды гуськом – по два в каморе. Риск был немалый: воспламенение первого заряда в каморе могло вызвать детонацию второго заряда, и, как следствие, разрыв барабана и ранение стрелка. Потому Уэлч был вынужден разработать компрессивную пулю, игравшую роль обтюратора. Пуля с прорезью посередине при скачке давления в каморе обжималась, перекрывая путь огня к лежащему под ней заряду.
Каморы сверлились обычным образом, однако видимые «выступы» на барабане скрывают наклонные каналы от места установки брандтрубки до запального отверстия «первых» зарядов. Канал выходит в камору примерно посередине барабана, давая возможность поджечь заряд, расположенный впереди. «Вторые» заряды воспламенялись обычным образом, с донной части.
УСМ револьвера представляет собой связку из двух механизмов, работающих каждый на свой ряд брандтрубок. Специфика в том, что револьвер стрелял раздельно (по одному выстрелу при нажатии спуска), или практически залпом: после нажатия на первый спуск, второй мог быть нажат тем же движением. Как тут не вспомнить стрельбу очередями по две и «дабл тап», появившиеся почти век спустя!
И все это работало. Union Knife Company наделали несколько сотен револьверов в калибра 36, J.P. Lindsay производили десятизарядные (пятикаморные) карманные револьверы калибра 31. Последние, кроме меньшего размера и отсутствия рычага-пыжевателя, отличались также наличием единого спуска «соскового» типа, который последовательно освобождал с боевого взвода каждый из круков. При должной сноровке стрелок мог стрелять раздельно, а не залпами.

Малая серия сделала револьверы Уэлча раритетом, и многие бы просто не узнали бы о нем, если бы Луис Ламур не вооружил им героя своей книги.
На практике револьвер был опасен и не терпел небрежности. Применение пыжа приобретало немалое значение, особенно если вместо «родной» пули стрелок применял обычную «кольтовскую». И даже такая мера не могла полностью исключить опасности двойного воспламенения. И это было куда серьезнее «чейнфайра» на «Кольте»…
Не меньшим, хотя и менее вероятным, злом было использование «не того» спуска, поскольку первым отстреливался «передний» заряд. Выстрел «задним» зарядом вызывал бы разрыв барабана. Кроме того, расположенные рядом брандтрубки требовали тщательной посадки капсюлей во избежание воспламенения заряда в соседней или «нижней» каморе.
В общем, будучи многозарядным и компактным, «Уэлч» требовал все же длительной и аккуратной перезарядки, и, к тому же, был чертовски опасен для стрелка. Однако, возможность из внешне шестизарядного револьвера выстрелить целых 12 раз давала умелому стрелку немалое преимущество, ведь пока визави тянулся за вторым «Кольтом», такой стрелок полностью контролировал ситуацию. А стереотип о том, что, отстреляв 6 зарядов стрелок непременно окажется беззащитным, мог заставить противника потерять осторожность и словить 7-ю,8-ю,9-ю пули…

jurgen-m.livejournal.com

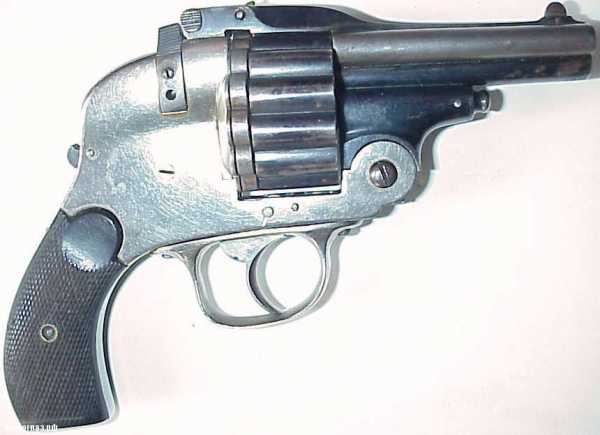

Испанский трёхствольный револьвер — Мастерок.жж.рф — LiveJournal


Этот 18-ти зарядный револьвер был сделан в Испании, вероятно, в единственном экземпляре. Стреляет патронами калибра 6,35 (0.25 ACP).

Для безопасного хранения и быстрой зарядки патронов используются два соединенных между собой диска. Патроны вставляются в один диск и закрываются другим. Это напоминает современные спидлоудеры (speedloaders).

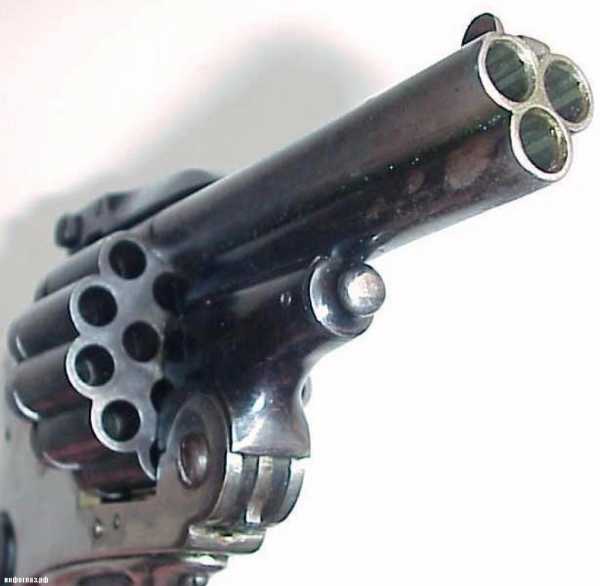

В верхней части переламывающейся вниз рамы имеется переключатель, при помощи которого стрелок может выбрать из какого ствола стрелять.



Среднее положение — нижний ствол, левое — верхний левый ствол, правое — верхний правый ствол. Ударники отдельные. Одновременно из трёх стволов выстрел произвести невозможно.

Для дополнительной безопасности под переключателем имеется блокировка курка. Это, так называемая, tip-down или break-open система, аналогичная применяемым в моделях Smith & Wesson.

Трехдюймовый ствол зафиксирован спереди. Стволы и барабан оксидированы (воронены), рама никелирована, на рукояти накладки из жесткой резины с насечками.

Уникальный револьвер находится в хорошем техническом состоянии, но к сожалению, история его происхождения неизвестна.

















Вот еще один многозарядный ( как утверждают 30- зарядный ) револьвер :









Бельгии в небольшом количестве выпускался двуствольный 20-зарядный револьвер, у которого каморы в барабане располагались по двум концентрическим окружностям. Револьвер стрелял поочередно то из верхнего, то из нижнего ствола. Интересное устройство имеет двуствольный 21-зарядный револьвер Лефоше. Каморы в его барабане тоже расположены по двум концентрическим окружностям, но по внешней окружности расположено 14 камор, а по внутренней — 7.





При повторениях циклов работы ударно-спускового механизма барабан поворачивается то на одну четырнадцатую часть оборота, то — дважды подряд — на одну двадцать восьмую. Таким образом, через каждые два выстрела из верхнего ствола следует один выстрел из нижнего ствола. Под стволом может быть смонтирован откидной штык. Шамело — Дельвинъ. Калибр 12 мм. Особенности револьвера — левое вращение барабана, расположение экстрактора и дверцы слева, смещенный вправо курок (Франция). Шпилечный револьвер со стволом, откидывающимся вверх. Застежка ствола расположена перед спусковой скобой.





[источники]

источники

http://www.horstheld.com/0-Spain.htm

http://www.lki.ru/text.php?id=5867

http://stvol357.narod.ru/revolver/lefoshe.html



Еще несколько интересных постов на тему огнестрельного оружия: вот например «Город оружия» на Филиппинах, а вот Удивительный выстрел Билли Диксона. Вспомните еще Что такое «берданка» или снайперы Дикого Запада Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=40204

masterok.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
