Самый старый в мире револьвер 1957 года: история создания револьвера Стоплера

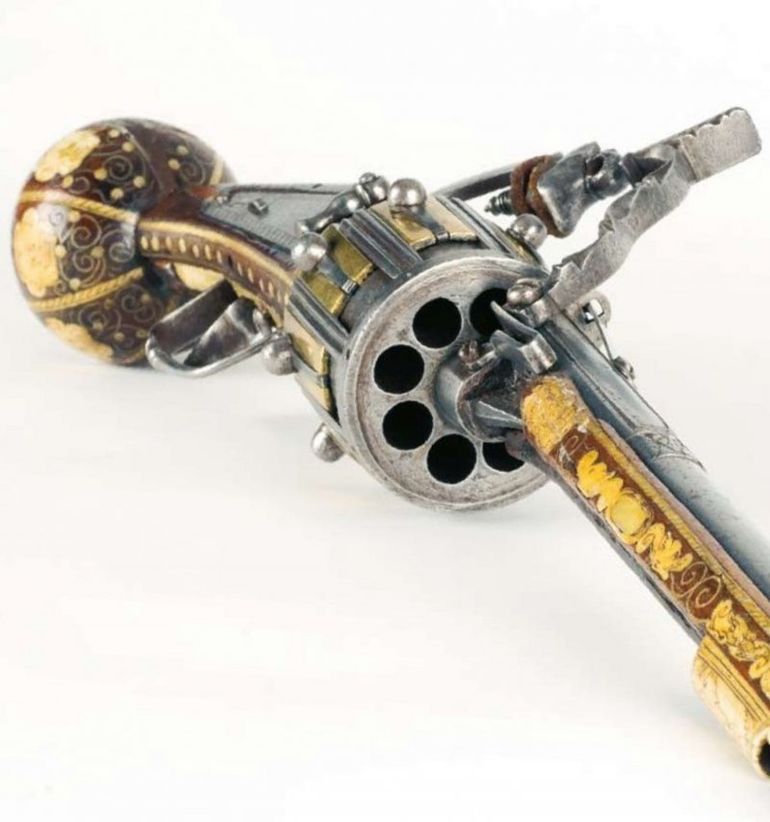

Старейшим в мире револьвером считается так называемый револьвер Стоплера, изготовленный в Германии в 1597 году.
Револьвер Стоплера
Он хранится в норвежском городе Лиллехаммер, в краеведческом музее Maihaugen. На нём стоит клеймо с указанием даты изготовления и именем нюрнбергского оружейника, Ганса Стоплера, но проблема в том, что клеймо это не оружейное, а такое, какое обычно ставилось кузнецами на подковах, так что точно сказать, что именно Стоплер был изготовителем оружия «от и до», нельзя. Возможно, он изготовил только металлические части по отдельному заказу.
Известно, что пистолет принадлежал впоследствии Георгу Райхвайну-старшему, норвежском офицеру, прославившемуся военными записками и описанием геополитической обстановки в Норвегии в первой половине XVII века. Райхвайн имел немецкое происхождение и переехал в Норвегию в 1628 году, а в 1636-м получил этот револьвер в качестве наградного оружия за службу комендантом крепости Бергенхус.
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Восьмизарядный револьвер имеет вполне традиционную конструкцию, сравнимую с «Кольтами» XIX века. Каждая камера имеет отдельную закрытую полку для насыпания пороха, как в кремневых пистолетах. Для того времени пистолет такой конструкции был исключительно совершенным, но крайне сложным в изготовлении.
Револьвер не является частью постоянной экспозиции и находится в фондах. Показывают его только в рамках временных выставок.
youtube
Нажми и смотри
История вращений: как менялись револьверы
Важно вспомнить, что слово «револьвер» происходит от латинского revolvere, в переводе означающее «вращаться». Главная особенность такого вида оружия — наличие барабана, который выполняет функцию магазина.
XVI век: создание первого револьвера. Выстрел из него происходил благодаря возгоранию пороха в каморе барабана — в этом помогал фитильный или кремневый замок.
Но с таким устройством возникали проблемы: горящие частицы пороха и искры в любой момент могли воспламенить заряд и в соседних каморах.
1818 год: создание и патент американцем Артемасом Уиллером револьвера с кремниевым замком. От первой разработки он отличался конструкцией — появилась пружина, которая не позволяла попадать пороховым газам в щель между стволом и каморой. Пружина работала таким образом, что в момент выстрела вперед барабан приходил в движение, а камора надевалась на выступ ствола.
1835 год: первый в мире патент капсюльного револьвера Кольт-Патерсон. Его получил американец Сэмюелем Кольт. Устройство было пятизарядным, со стволом 190-230 мм и 36 калибром. Через год молодой человек наладил массовое производство этого вида оружия.
1839 год: выпуск модернизированного Кольта-Патерсона. При создании этого револьвера был добавлен рычаг для запрессовки пуль в барабан. Таким образом заряжание стало проще. Сэмюель Кот также занимался разработкой и других моделей, но они не возымели успех.

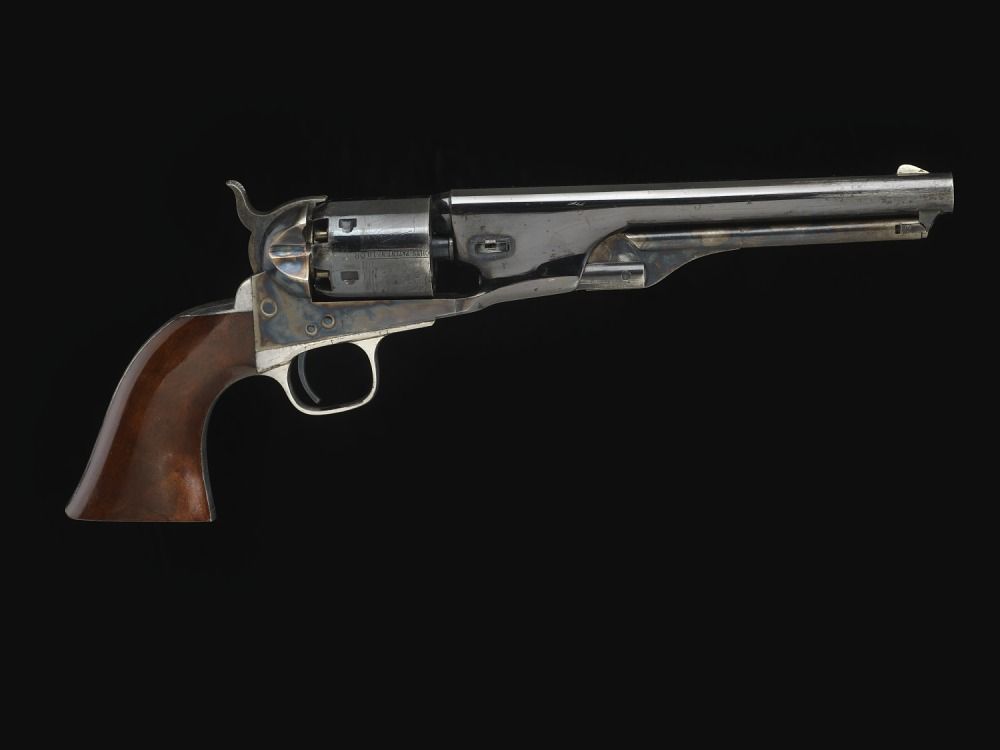

Лишь в 1851 году американец выпустил «Морской» Кольт — его производили более 20 лет из-зы высокого спроса.
1853 год: создание револьвера системы Лефоше — в нем использовался шпилечный патрон с металлической гильзой. В 1853 году устройство приняли на вооружение во Франции: так страна стала первой в мире, кто начал использовать револьверы в армии.

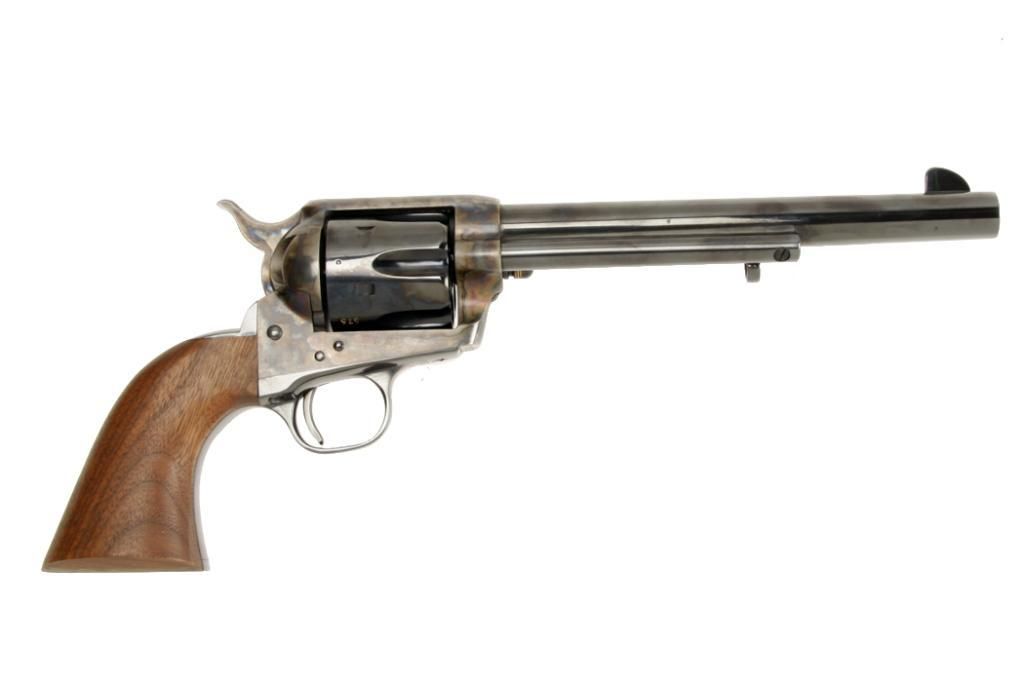

1873 год: выпуск Colt Single Action Army — того самого легендарного револьвера «Дикого Запада». Его барабан можно было зарядить максимум пятью патронами. В свою очередь, одна камора, находившаяся напротив ствола, всегда оставалась пустой, чтобы предотвратить случайный выстрел.
первому патенту на револьвер 178 лет – Москва 24, 25.02.2014
178 лет назад — 25 февраля 1836 года — Сэмюэл Кольт получил первый в США патент на автоматический револьвер — пятизарядный Colt Paterson. Обозреватель сетевого издания M24.ru рассказывает об истории создания знаменитого оружия и его «соперниках».
Надо сказать, что Сэмюэл Кольт (который тогда еще не был полковником) не придумал ничего нового.
С того момента, как огнестрельное оружие стало чуть посложнее приделанной к куску дерева металлической трубы с дыркой для фитиля, множество умов билось над идеей многозарядности. И периодически находило те самые правильные решения.
Впервые «револьверный принцип» был опробован в XVI веке. Рудольф Шмидт, автор французской книги «Портативное огнестрельное оружие», утверждает, что первым, кто додумался поместить заряды во вращающийся цилиндр был Николас Цукиндер из Берна (1584 год). К тому же времени относятся и хранящийся в британском Королевском военном музее пистолет с замком типа «снэпхенс», конструкция которого в общих чертах похожа на то, что через 200 лет запатентует Кольт: шестизарядный барабан с собственной затравочной полкой у каждой камеры, закрытый бронзовым кожухом. Кроме всего прочего, этот «револьвер» имел механизм для автоматического поворота барабана при взводе курка, почти такой же, как у первых «кольтов». В бельгийском арсенале Порт д’Аль хранится мушкет с кремневым замком, имеющий блок из шести зарядных камер.
Голландский трехзарядный кремневый пистолет. Фото: historypistols.ru
Было еще навсегда утерянное изобретение Чарльза Кардиффа – «мушкеты, карабины, пистолеты и иные малые огнестрельные орудия, способные производить по два, три и более того отдельных выстрелов из одного ствола с одним замком и одной затравкой…в которых можно сохранять несколько зарядов до поры, пока не будет оказия стрелять…секрет же и основа всего лежит в заряде».
Наконец, можно вспомнить про совершенно монструозные японские фитильные (!!!) револьверы с дисковыми зарядными блоками (привет пулемету Дегтярева!), изготовленные, судя по всему, после «открытия» страны коммодором Перри в состоянии шока от знакомства с изобретением Кольта. Страшно даже подумать о том, какие еще конструкции могло бы породить воспаленное сознание японских оружейников, если бы американцы с англичанами не стали бы поставлять им современное оружие и нормальные патроны.
11-зарядное «ружье Пакла»
И все же эти устройства так и остались в лучшем случае — как единичные курьезные экспонаты в музеях, а в худшем варианте – в виде чертежей, а то и вообще упоминаний в чужих дневниках и хрониках.
И Д’Артаньяну сотоварищи, и королевскому стрелку Шарпу приходилось довольствоваться однозарядными ружьями и пистолетами, а после каждого выстрела исполнять под огнем противника один и тот же незамысловатый ритуал: засыпать порох в ствол, проверить шомполом уровень пороха, запихнуть в ствол пыж, забить шомполом пыж как можно плотнее, положить в ствол пулю, положить на полку затравочный порох или капсюль, взвести курок, выстрелить, повторить все то же самое еще раз, если тебя, конечно, до сих пор не убили. Солдат прусской пехоты Фридриха Великого, говорят, за минуту ухитрялся сделать пять выстрелов и одно заряжание — это считалось мировым рекордом. Как правило, скорострельность среднестатистического пехотинца в вакууме составляла 2-3 выстрела и к тому же снижалась после первых 20 залпов из-за загрязнения ствола.
Почему у мушкетеров все-таки не было револьверов? Во-первых, по той же причине, по которой у них практически не было винтовок, — дорого. До наступления эпохи «парового капитализма» в середине XIX века, основой промышленности оставался ручной труд, поэтому всякие технические ухищрения типа нарезки ствола или барабана на несколько зарядов поднимали стоимость оружия до небес.
Для изготовления каждого «весьма искусного ружья» требовался мастер Левша-золотые руки, а поскольку общество было почти полностью аграрным, то Левшей был явный недобор. Во-вторых, ровно по той же причине все эти конструкции страдали от одной и той же болезни: лишь самый искусный Левша мог подогнать отверстие каморы ствола и канал зарядной камеры барабана друг к другу настолько плотно, чтобы полностью исключить прорыв пороховых газов за пределы системы «барабан-ствол». Далее следует простая математика: чем больший объем газов улетает в пустоту, тем слабее будет сам выстрел. А еще не забудем про проблему материалов (сталь XVII и сталь XIX века это, как говорят в Одессе, две большие разницы), и про точность ручного сверления ствола, из-за которой в каждой мастерской калибры «гуляли» с допусками от 0,5 до 2 мм. Солдатам «кремневой» эпохи приходилось таскать с собой персональные формочки для отливки, поскольку пуля, подходившая к одному мушкету, могла выкатываться из другого.
Револьвер-кастет «Мой друг» Джеймса Рида.
Фото: historypistols.ru
Для того, чтобы револьвер в том виде, в каком мы его знаем, смог родиться на свет – понадобилась промышленная революция, заменившая Левшу станком с механически заданными параметрами. И еще кое-что.
До того, как барабан, капсюль и точные станки не совместились в одной точке пространства и времени, проблему скорострельности предпочитали решать традиционными способами. Самым простым вариантом было собрать несколько стволов и объединить их с единым спусковым механизмом. Многоствольных систем также было создано великое множество, но конкретно в США накануне эпохи «кольтов» наибольшее распространение получили две из них: «пеппербокс» или просто «перечница» и «дерринджер».
Американский шестиствольный пистолет Аллена 1837 года.
Фото: historypistols.ru

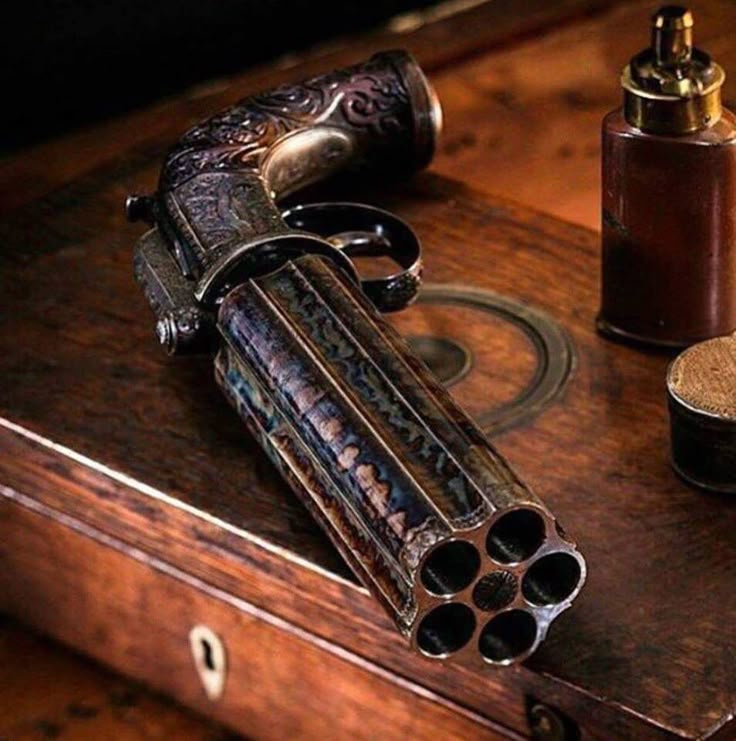

«Перечница» была классической «многостволкой»: несколько (как правило – от 3 до 8) стволов были объединены в монолитный блок, вращавшийся вокруг центральной оси; в каморе каждого ствола находилась брандтрубка, внутри которой располагался пистон, по которому бил сверху общий ударник. Нажатие на спусковой крючок приводило в действие механизм, который сперва поворачивал весь блок стволов на 60 градусов, затем опускал ударник на следующий пистон. Недостатки: крайне неудобные для ношения на теле габариты, немалый вес и чудовищно медленная перезарядка. Облегчать «перечницы» пытались в основном за счет урезания стволов по самую зарядную камеру из-за чего, соответственно, страдала точность – фактически из них можно было стрелять только в упор. Ради портативности пытались уменьшать калибр, но из-за этого, разумеется, снижалось воздействие на цель. Кроме того, некоторые оружейники пытались превратить «перечницу» в нечто револьвероподобное, добавив дополнительный ствол перед верхней зарядной камерой.
Так или иначе, именно «перечницы» подготовили американский внутренний оружейный рынок к появлению револьверов Кольта. Они же стали их основными конкурентами. Во время первой (калифорнийской) «золотой лихорадки» 1849-1951 годов искатели приключений раскупали их буквально как горячие пирожки. К тому моменту Кольт уже успел построить свой первый завод в Хартфорде, но его продукцию народ не брал – слишком дорого. На востоке США первые револьверы можно было купить за 25 долларов, но в Калифорнии цена доходила уже до 200. «Перечница» же везде стоила примерно одинаково — в районе 10-15 долларов. Кольту пришлось не на шутку воевать с авторами патентов на «перечницы», буквально наступавшими ему на пятки. Так, первый американский патент на револьвер системы Кольта датируется 25 февраля 1836 года, а 13 апреля того же года Бартон и Бенджамин Дарлинги запатентовали свой вариант шестиствольной «перечницы». Рекламные объявления в газетах предупреждали потребителя: «последнее время практикуется колоссальное жульничество на публике теми, кто выдает и продает шестиствольный или самовзводный пистолет за патентованный револьвер Кольта».
Пистолет Деринджер Филадельфия. Фото: historypistols.ru
«Дерринджеры» начали свой путь почти одновременно с «кольтами». Если авторы конструкций «перечниц» делали ставку на то, чтобы залить свинцом помещение, то Генри Дерринджер резонно считал, что в критической ситуации спасением станут не адский грохот и потоки свинца во все стороны, а один-два точных выстрела – но так, чтобы в упор и наверняка. В расчете на это и создавался самый первый «Дерринджер Филадельфия» образца 1830 года – миниатюрный, по меркам пистолетов своего времени, но при этом обладавший чудовищно убойным калибром от 10 до 14 мм. Этот пистолет можно было легко спрятать в рукав, в жилетный карман, в вырез женского платья или заткнуть за подвязку чулка — типичное «оружие последнего шанса». В дальнейшем карманные пистолеты производили многие фирмы, включая и Кольта, но основные принципы деррринджеростроения при этом не менялись: миниатюрность плюс убойность. И, разумеется, низкая цена, что было немаловажным для тех, ко не мог позволить себе револьвер, но при этом понимал, что на Диком Западе «тяжело без нагана».
Постепенно появилась и тенденция к увеличению количества стволов. Как правило – до двух, но отдельные уникумы умудрялись изготовлять и продавать не только трех — , но и четырехствольные «дерринджеры». Особенно много «карманных двустволок» понаделали в период всеобщего перехода на унитарные патроны. Наиболее известным и «классическим» на сегодня считается дерринджер калибра 0.44 (11 мм), выпущенный фирмой «Ремингтон» в 1870-х годах: пистолет с блоком из двух вертикально спаренных стволов (как у современных охотничьих двустволок), прикрепленным к рамке оружия на шарнире, с рукояткой в виде «соколиной головы». Эта модель оказалась настолько удачной, что задержалась в производстве до 30-х годов уже двадцатого столетия, а вообще современные варианты дерринджеров с удовольствием покупают как оружие самообороны и до сих пор .
Наконец, «кольты». Говорят, что Сэмюэлю Кольту не было и 20 лет, когда он впервые разработал конструкцию своего револьвера. Очень может быть — доподлинно известно, что маленький Сэмми с раннего детства питал склонность ко всевозможным механическим штуковинам и экспериментам, желательно таким, чтобы погромче бабахало.
Этим он приводил в неистовство всех соседей-фермеров, был много раз отловлен и больно бит по попе, но продолжал в том же духе. Самым известным достижением его детства стал осуществленный в возрасте 12 лет подрыв спущенного на воду маленького плотика при помощи самодельного дистанционного электровзрывателя на гальванической батарее.

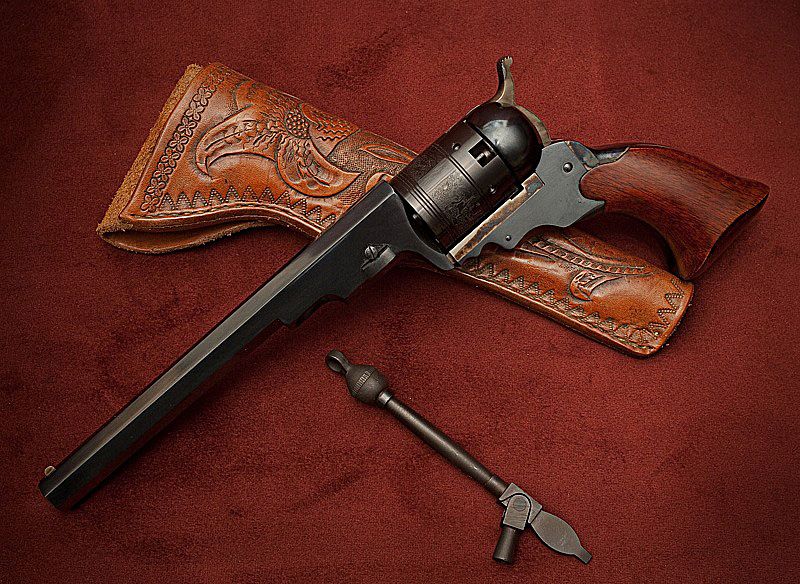

Капсюльный револьвер Кольт Патерсон. Фото: historypistols.ru
Чтобы хоть как-то отвлечь мальчика от рискованных экспериментов с участием взрывчатки, дедушка подарил ему свой старый кавалерийский пистолет, с которым хаживал на британских «красномундирников» еще во время Войны за независимость. А заодно рассказал про служившего в его полку некоего Тима Мерфи, у которого имелся мушкет с двумя стволами. Эта старческая байка настолько потрясла Сэма, что тот немедленно забросил саперное дело и принялся курочить все попадавшее ему под руку оружие. Первой жертвой в борьбе роковой пали отцовские охотничьи ружья, из которых он собрал нечто вроде «перечницы» с четырьмя стволами.
К сожалению, «многозарядное ружье системы Кольта» наотрез отказывалось стрелять по очереди из каждого своего ствола, а его одновременный залп глушил всех кур на мили окрест, так что от этой идеи пришлось отказаться.
В возрасте 16 лет Сэмюэл Кольт решает оставить отчий дом и завербоваться матросом на бриг «Карло», направлявшийся в Калькутту. Как-то, отдыхая после вахты, он наблюдал за постом рулевого и обратил внимание на то, что как бы тот не крутил свое колесо, только он выпускал штурвал из рук, – специальное механическое устройство немедленно подхватывало и жестко фиксировало рукоятку. И в этот момент на него снизошло то самое озарение, которому мы обязаны всеми великими изобретениями — от колеса до периодической таблицы элементов. Обнаружив выброшенный на свалку талевой блок, Сэм Кольт немедленно принялся за изготовление модели своего будущего револьвера.
Револьвер Кольт Уолкер. Фото: historypistols.ru
Дальше настал период борьбы, разочарований, поражений и новой борьбы.
Первые «кольты» либо взрывались, либо наотрез отказывались стрелять. Чтобы собрать денег на изготовление новых прототипов, Сэмюэлю пришлось ездить по всей стране с лекциями о химии, затем он все же сумел изготовить пистолет и винтовку и, наконец, получил свои патенты, сперва в Европе и только потом – у себя на родине. Изобретение было описано как «оружие с вращающимися частями», и из-за этой неточной формулировки ему еще предстояло в будущем не раз и не два судиться с производителями «перечниц».
5 марта Сэмюэль Кольт зарегистрировал компанию Patent Arms Manufacturing Co – будущую Colt’s Firearms, и выпустил свой самый первый «Кольт Патерсон». Затем было много всякого: долгие и безуспешные попытки (как всегда и бывает в таких случаях) пробиться через стену «косности и отсталого мышления» генералов армии США, полагавших новую систему ненадежной, Семинольская война во Флориде и Война за независимость Техаса, поставки револьверов для техасских рейнджеров, банкротство, возвращение к детским развлечениям, из которых вышла премия Конгресса в 20 000 долларов за разработку водонепроницаемого кабеля.
Техасская война, заставившая Кольта вновь вернуться к оружейному бизнесу, знакомство с Сэмом Уолкером, заказы для Крымской войны в Европе, Гражданская война, освоение Запада, словом все то, из чего состоит Легенда, которая стоит за каждым стволом с маркой Сolt’s Firearms Manufacturing. А после смерти полковника будут еще и пулеметы, и знаменитый пистолет «Кольт 1911», и «томми-ганы» для гангстеров и пехотинцев «джи-ай» и многое другое.
Пистолет Кольт М1911 А1. Фото: historypistols.ru
Легенды о кольтах и ковбоях
Образ человека в шляпе, скачущего по прерии верхом на мустанге с верным шестизарядником в кобуре на поясе, благодаря киношным «вестернам» настолько закрепился у нас в голове, что трудно представить себе, что на самом деле все было несколько иначе, а также проще, грубее и прозаичнее.
Во-первых, любимым оружием «ганфайтеров» Дикого Запада был вовсе не револьвер, а дробовик. При чуть меньшей дальности эффективного огня, чем у «винчестеров», он обладал огромной поражающей способностью.
В пару к дробовику для всяких там «разборок в салунах» действительно могли носить и кольт, но предпочитали дерринджер.
Во-вторых, ношение револьвера в открытой кобуре для быстрого выхватывания (что часто встречается в «вестернах»), в реальности привело бы к загрязнению оружия, осечкам и поломкам. К тому же, владелец такой кобуры очень скоро мог что-нибудь себе отстрелить из своего же револьвера. Как правило, револьвер системы Кольта носили в кобуре, наглухо закрытой клапаном. Поломка была бы просто катастрофой – даже во времена освоения Запада, кольты все еще стоили дорого — от 30 до 50 долларов за штуку. Среднестатистическому ковбою на новый револьвер надо было работать 2-3 месяца.
Кадр из фильма «Плохой, хороший, злой». Фото: с сайта imdb.com
В-третьих, эту кобуру, судя по фотографиям, носили не сбоку на бедре, а спереди, так, чтобы не мешала ходьбе и уходу за скотом. Кроме того, так револьвер можно было достать гораздо быстрее.
В-четвертых, времени на выхватывание револьвера уходило гораздо больше, чем нам пытаются показать в фильме «Быстрый и мертвый» с Ди Каприо и Шэрон Стоун в главных ролях.
Как правило, время от прикосновения рукой к рукоятке револьвера до первого выстрела у самых тренированных «ганфайтеров» составляло 1,3 секунды. Это на основе данных замеров в современных «тепличных» условиях.
В-пятых, стрелять часто и прицельно из первых кольтов было невозможно в принципе. До изобретения бездымных порохов, после каждого выстрела и стрелка и его цель окутывали клубы дыма, из-за которых вероятность прицельно попасть хоть во что-нибудь по второму разу была нулевой.
Кадр из фильма «Плохой, хороший, злой». Фото: с сайта imdb.com
В шестых, о необыкновенной меткости «ганфайтеров» и прочих деятелей Дикого Запада — даже лучшие из них не смогли бы предъявить мишень, которая бы выделилась на фоне результатов сегодняшних рядовых посетителей стрелковых клубов. Причина: меткость и кучность современного стрелкового оружия превышает аналогичный показатель у первых кольтов где-то 6-7 раз.
В-седьмых, одновременная стрельба из двух револьверов – это бред воспаленного сознания.
Первые кольты весили много — больше двух килограммов, и таскать на себе две таких штуковины дураков не было. К тому же, одновременный огонь с двух рук, да дымным порохом… Все понятно, да?
В-восьмых, то же самое касается и «ковбойского штопора» — прокрутки револьвера на пальце с последующим метким выстрелом. В начале 1920-х, в американских газетах предлагалась баснословная премия в целых 1000 долларов тому, кто сумел бы, прокрутив таким образом револьвер, мгновенно выстрелить и попасть в любую цель по своему усмотрению, хоть в упор, хоть как-нибудь… Призовой фонд так никто и не забрал, не нашлось даже ни одного желающего попробовать.
Алексей Байков
Сюжеты: Городские байки Алексея Байкова , Городские истории
оружие оборона Алексей Байков читать кольт

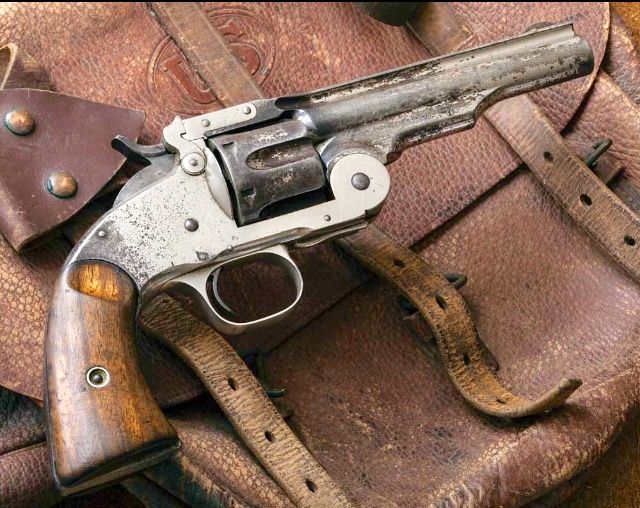

Револьвер Шофилда 1-й модели — О штрафе
В 1870 году армия США закупила первую крупную партию автономных пистолетов с патронами. Закупка включала 1000 однозарядных пистолетов Remington с подвижным блоком калибра .
50, 1000 револьверов Remington New Model Army калибра .44, переделанных под металлический патрон, и 1000 американских револьверов Smith & Wesson № 3 калибра .44 S&W. Хотя и офицеры, и рядовой состав запрашивали револьверы с патронами в Управлении артиллерийского вооружения после окончания Гражданской войны в США, два больших камня преткновения не позволили армии отказаться от ударного револьвера калибра .44. Во-первых, срок действия патента Роллина Уайта на цилиндр со сквозным отверстием, которым владела компания Smith & Wesson, не истекал до 1869 года.. Департамент артиллерийского вооружения понимал, что ни один производитель не сможет создать успешную конструкцию револьвера с металлическим патроном, пока не истечет срок действия этого патента. Во-вторых, у армии был огромный запас ударных револьверов, которые теперь устарели и имели ограниченную ценность для продажи на коммерческом рынке. В результате армия продолжала использовать ударные револьверы вплоть до середины 1870-х годов. У всех трех типов пистолетов с патронами были свои сторонники и противники.
Пистолет с подвижным блоком был прочным, простым и долговечным, но предлагал только один выстрел. Модифицированные револьверы Remington функционировали должным образом, но по-прежнему считались переделкой устаревшего оружия. Новый дизайн Smith & Wesson был современным и предлагал быструю разгрузку и извлечение благодаря конструкции с верхним разрывом и встроенной системой извлечения, а также предлагал столь же быструю перезарядку. Недостатком Smith & Wesson было то, что он был несколько хрупким, с множеством мелких деталей, которые могли сломаться, и возникал вопрос, сможет ли он выдержать суровые условия службы на западной границе. Одним армейским офицером, который был особенно впечатлен дизайном Smith & Wesson, был майор Джордж У. Шофилд из 10-го кавалерийского полка США, одного из знаменитых полков «Солдат Буффало». Шофилд был настолько впечатлен дизайном, что стал торговым агентом Smith & Wesson. С осени 1870 года по весну 1871 года Шофилд продал более 100 американских револьверов Smith & Wesson № 3.
Большинство этих ружей почти наверняка было продано другим кавалерийским офицерам, и в результате Шофилд начал закладывать основу для поддержки Smith & Вессон дизайн. Шофилд отметил, что в конструкцию № 3 могут быть внесены улучшения, и приступил к работе над модификацией револьвера, чтобы он был более удобен для кавалерии. Самым заметным улучшением стала переработанная защелка, которая закрывала верхнюю раму. Первоначальная конструкция № 3 имела защелку, установленную на верхнем ремне револьвера, и требовала, чтобы пользователь держал пистолет одной рукой и оставлял защелку, чтобы открыть пистолет другой рукой. Это было в лучшем случае неудобно верхом на лошади, и еще труднее, если лошадь двигалась быстрее, чем шаг. Усовершенствование Шофилда переместило защелку на рамку револьвера и спроектировало защелку таким образом, чтобы большой палец правой руки мог нажимать на нее, пока пистолет удерживается в обычной рукоятке. Затем верхнюю часть ствола пистолета можно было прижать к ноге или седлу солдата, открывая затвор и выбрасывая пустые гильзы.
Это позволяло открывать и выбрасывать ружье одной рукой и значительно упрощало использование ружья верхом на лошади. Шофилд также усовершенствовал систему выброса и получил патенты на свои инновации в июне 1871 года на защелку и в апреле 1873 года на систему выброса. После этих улучшений револьвера Шофилд приступил к организации испытаний нового пистолета Департаментом артиллерийского вооружения США. Однако Шофилд немного опоздал. В ноябре и декабре 1872 года состоялись дополнительные испытания нескольких моделей револьверов Smith & Wesson и Colt. Победившим дизайном стал Кольт, пистолет, который станет самым известным и узнаваемым пистолетом эпохи старого Запада, M-1873 Single Action Army, также известный как «Миротворец». Было обнаружено, что конструкция Colt более долговечна, проще, прочнее, точнее и содержит значительно меньше деталей по сравнению с представленными Smith & Wesson. После благоприятных испытаний Кольт получил заказ на поставку 8000 револьверов под новый патрон Кольта .
45, патрон, который Департамент артиллерийского вооружения счел наиболее желательным после испытаний многочисленных патронов между 1872 и 1873 годами. Шофилд должен был смириться с поражением в этот момент, но у него было довольно много политического влияния в армии. Его братом был генерал Джон Шофилд, известный во время Гражданской войны, а генерал был другом генерала Уильяма Текумсе Шермана, который служил генералом армии (пятизвездный генерал) с 1869 года.-1883. Генерал Шофилд также некоторое время исполнял обязанности военного министра (июнь 1868 г. — март 1869 г.), командовал Тихоокеанской военной дивизией, а в 1876 г. должен был стать суперинтендантом Военной академии США в Вест-Пойнте. Благодаря набегам майора Шофилда на офицеров, которые поддерживали конструкцию Смита и Вессона, и политическому влиянию его брата ему удалось представить свой модернизированный револьвер Смита и Вессона перед Советом по артиллерийскому вооружению для рассмотрения в июне 1874 года. Результаты были достаточно положительными.
что в сентябре 1874 года компании Smith & Wesson был заключен контракт на поставку 3000 револьверов новой модели «Schofield».0003 Револьверы 1st Model Schofield . Это были шестизарядные револьверы одинарного действия с 7-дюймовым ребристым стволом, квадратным профилем приклада и двухкомпонентной рукояткой из орехового дерева. В то время как большинство из них были воронеными с закаленными спусковыми скобами и молотками, некоторые были поставлены с заводским никелевым покрытием. Эти револьверы калибра .45 были рассчитаны на патрон .45 S&W (он же .45 Schofield). Затвор револьвера не мог работать со стандартным патроном .45 Colt. Патрон Кольта был слишком длинным для цилиндра Смита и Вессона, а обод патрона Кольта был слишком мал, чтобы его можно было эффективно использовать звездообразным экстрактором конструкции Смита и Вессона, а это означало, что гильзы Кольта провалились через экстрактор и застревают в камерах цилиндров. Патрон .45 S&W был примерно на 0,10 дюйма короче, чем .45 Colt, с большей закраиной, немного меньшим пороховым зарядом и более легкой пулей. Патрон Smith & Wesson можно было использовать в револьверах Colt, но патрон Colt нельзя было использовать в пистолетах Smith & Wesson. Первоначальные отчеты с мест были настолько положительными, что в марте 1875 года Smith & Wesson заключили второй контракт на поставку еще 3000 револьверов.0003 2-я модель Шофилд . Всего в период с 1876 по 1877 год в армию США было поставлено 5 285 2-й модели Schofields , всего было произведено 5 934 экземпляра. Во многих отношениях ружья были идентичны предыдущей «1-й модели», с наиболее заметным улучшением, заключающимся в том, что защелка ствола была выгнута, чтобы было легче вставить в нее большой палец и открыть затвор. Это также изменило профиль самой защелки и целика, встроенного в защелку. Другого серьезного изменения не видно, но кадры Револьверы 2nd Model Schofield были сделаны из стали, а не из железа. Майор Шофилд получил лицензионные платежи в размере 0,50 доллара за единицу за улучшения конструкции каждой проданной 2-й модели, но не получил никаких лицензионных платежей за револьверы 1-й модели.
Револьверы Шофилда были выпущены по всей кавалерии США в попытке провести хорошее параллельное сравнение их эффективности и долговечности по сравнению с Colt M-1873. Орудия прошли значительную службу в 4-м кавалерийском полку США, а также в 9-м полку.10-й и 10-й кавалерийские полки США (Солдаты Буффало). Тем не менее, это было незадолго до того, как первоначальные жалобы на Smith & Wesson # 3 с точки зрения хрупкости и механических проблем снова начали поднимать свои уродливые головы. Однако еще большую проблему доставили боеприпасы к пушкам. Преднамеренная выдача револьверов Colt и Smith & Wesson одним и тем же полкам привела к путанице с боеприпасами. В попытке обойти эту проблему компания Frankford Arsenal разработала универсальный патрон для использования в обоих револьверах. Он был короче и менее мощным, чем кольт .45, и имел немного больший обод, чтобы облегчить извлечение из Smith & Wesson. Однако боеприпасы .45 Colt нередко выдавались войскам с револьверами Шофилда, которые не могли использовать их в своем оружии.
Точно так же патроны .45 S&W имели такой большой ободок, что он часто мешал заряжать все патронники в револьвере Кольта или даже мог вызывать заедание цилиндра Кольта. Несмотря на значительное преимущество в скорости разряжания и заряжания, которое предлагал Schofield, многочисленные мелкие проблемы с механизмом и проблемы с боеприпасами привели к постепенному снятию револьверов Smith & Wesson с военной службы США. Это несколько иронично, поскольку за десятилетие с 1873 по 1882 год Smith & Wesson произвела примерно в два раза больше своих крупногабаритных револьверов одинарного действия (в основном различные варианты № 3), чем Colt произвел армейские револьверы одинарного действия. Smith & Wesson добилась успеха на гражданском рынке и с иностранными военными контрактами, в то время как Colt продолжал считать правительство США своим самым прибыльным клиентом. В 1880-х годах американские военные начали избавляться от револьверов Schofield 1-й и 2-й моделей. Ружья в основном продавались компаниям Schuyler, Hartley & Graham и Francis Bannerman & Company из Нью-Йорка.
Многие из этих орудий впоследствии были модифицированы: их 7-дюймовые стволы были укорочены до 5 дюймов, а орудия были никелированы для продажи гражданским лицам. Единственным крупнейшим покупателем этих модифицированных револьверов Schofield была компания Wells Fargo Express Company, которая обозначила револьверы номером 9.0003 В.Ф. & Co. , когда они их купили. Тем не менее, некоторые револьверы Шофилда оставались на вооружении вплоть до эпохи испано-американской войны, а некоторые из них отмечены серийным номером в серии книг серийных номеров Спрингфилдской исследовательской службы как использовавшиеся в середине-конце 1890-х годов. и подразделения Национальной гвардии. Поскольку подавляющее большинство военных контрактов Schofields было продано в качестве излишков и изменено в течение 1880-х и 1890-х годов, их трудно найти в хорошем первоначальном состоянии и в их первоначальной конфигурации. Подобно 7-дюймовым армейским «кавалерийским» револьверам одинарного действия, которые в основном были изменены на смешанные, 5-дюймовые «артиллерийские» конфигурации, оригинальные кавалерийские револьверы Шофилда встречаются редко и крайне желательны.
Здесь предлагается образец состояния NEAR FINE кавалерийского револьвера Smith & Wesson 1st Model Schofield . Пистолет на 100% исправен и исправен во всех отношениях и является очень четким, неизмененным образцом дефицитного военного револьвера США времен разгара войны с Индией. Револьвер имеет серийный номер 1907 , и этот номер четко выбит на прикладе револьвера вместе с клеймом владельца US . Серийный номер также четко выбит на задней поверхности цилиндра и внутри правой панели рукоятки. Инициалы инспектора L и P четко выбиты в нижней части стенки ствола, с инициалами P и L на задней поверхности цилиндра и инициалом L на внутренней верхней части нижней части ствола. рамка. «L» — клеймо инспектора артиллерийского управления Д.А. Лайл, На левой стороне корпуса эжектора четко проштампованы две строки с мальтийским крестом на каждом конце легенды:
SMITH & WESSON SPRINGFIELD MASS. Патент США.
ЯН. 17 TH
и 24 TH 65. 11 июля TH 65. 24 AUG TH 69. отмечены одной строкой:
SCHOFIELD’S PAT. апр. 22 D 1873
Эта линия также окружена парой мальтийских крестов. На левой рукоятке тоже очень хороший картуш. На левой рукоятке хорошо виден шрифт JFEC. , для младшего инспектора Управления артиллерийского вооружения лейтенанта Дж.Ф.Е. Чемберлен. Это орудие должно было быть произведено примерно на 2/3 производства по первому контракту Schofield. Пистолет действительно примерно в NEAR FINE состоянии. Рамка сохраняет около 40%+ своего первоначального синего цвета, демонстрируя отслаивание, тонирование и выцветание. Правая сторона рамы сохранила наибольшее количество оригинальной отделки, а левая сторона сохранила примерно вдвое меньше, чем правая. Отделка наиболее распространена в областях за противооткатным щитком, ближе к рукояткам.
На задней части противооткатного щитка и на нижней части рамы также остался насыщенный синий цвет. Ствол сохраняет сильные следы синевы в канавке планки вдоль верхней части ствола и в других защищенных местах. В целом пистолет сохраняет около 20%+ исходного синего цвета, в среднем по всему пистолету. Места потери отделки имеют оловянный оттенок с тонким сливово-коричневым налетом, который развивается на поверхностях. Рамка очень гладкая, присутствуют лишь слегка разбросанные следы покалывания. На стволе видны несколько слегка разбросанных участков незначительного поверхностного окисления, легкие проколы и незначительные ямки возле дульного среза. Цилиндр имеет ту же патину на поверхности, что и ствол, с немного более толстым слоем коричневого окисления и такими же рассеянными точечными проколами и очень легкими ямками, присутствующими на стволе. Канал ствола револьвера составляет около ОЧЕНЬ ХОРОШЕЕ+ состояние, в основном яркое, с четкими нарезами, по всей длине которых видны небольшие или умеренные питтинги.
В канале ствола виднеется немного разбросанной грязи и мусора, и, вероятно, он улучшится при хорошей очистке. Молоток сохраняет около 30%+ крапчатой окраски корпуса, которая выцвела и потускнела до среднего оловянно-серого основного цвета с более темными затвердевшими пятнами корпуса, которые все еще видны. На шпоре молотка сохранилась мелкая острая насечка. На спусковой скобе сохранились некоторые незначительные следы пятнистой окраски корпуса, которые ограничены защищенными участками паутины в задней части спусковой скобы. Баланс спусковой скобы дымчато-серебристо-серый, с небольшими следами пятен. Спусковой крючок содержит около 20%+ исходного нитро-синего цвета с ожидаемым выцветанием и износом лицевой стороны и посеребрением краев и точек контакта. На всех винтах сохранились незначительные следы их бледно-ситрово-синей отделки. Все головки винтов находятся в очень хорошем состоянии, на паре наблюдается небольшой износ пазов, а баланс кажется довольно четким и относительно нетронутым.
Револьвер механический ОТЛИЧНО и работает отлично. Пистолет индексируется, синхронизируется и запирается идеально, а система извлечения работает плавно и правильно. Револьвер запирается плотно, рама идеально подходит к стволу, не болтается и не болтается. Рукоятки из орехового дерева, состоящие из двух частей, оцениваются по номеру VERY FINE и находятся в отличном состоянии для набора американских военных рукояток времен войны с индейцами. Они оба прочные и полные, без разрывов, трещин, сколов или ремонтов. Как уже отмечалось, правая панель рукоятки имеет правильную нумерацию револьвера внутри, а левая рукоятка сохраняет очень хороший картуш. На рукоятках есть небольшие потертости и вмятины от обращения, использования и хранения, но они в действительно прекрасном состоянии.
В целом, это действительно четкий образец очень редкого американского боевого пистолета эпохи войны с индейцами. Этот замечательный Smith & Wesson 1st Model Schofield абсолютно на 100% исправен и исправен во всех отношениях.
Револьвер был доставлен в 1875 году, за год до того, как генерал Бревета Джордж Армстронг Кастер повел свой 7-й кавалерийский полк на смерть на берегу реки Литтл-Биг-Хорн. Скофилдов 1-й модели довольно мало: всего 3000 штук были поставлены по контракту военным в 1875 году, что чуть более чем вдвое меньше, чем Скофилдов 2-й модели, поставленных в течение следующих двух лет. Напротив, около 37 000 американских револьверов M-1873 Single Action Army были приняты на военную службу США между 1873 и 189 гг.2; примерно в 12 раз больше! Поскольку многие из Schofields продаются как излишки, а впоследствии их стволы укорачиваются и получают новое никелевое покрытие, довольно сложно найти в продаже полностью оригинальный, неизмененный Schofield. Этот револьвер, возможно, ускользнул от оружейников в Bannerman’s и Schuyler, Hartley & Graham, будучи выпущенным для полка государственной гвардии в 1880-х годах. Поскольку большинство 1-й модели Schofields прошли тяжелую службу на границе с 4-м, 9-м и 10-м кавалерийскими полками США, эти орудия трудно найти в любом состоянии, не говоря уже о отличном состоянии с некоторой оригинальной отделкой.
Это просто очень хороший образец кавалерийского револьвера США, принятого на вооружение в разгар периода войны с Индией, и значительно более редкого, чем револьвер армии США одинарного действия. Револьверы 1st Model Schofield редко бывают в таком хорошем состоянии и состоянии сохранности, которое включает какую-либо оригинальную отделку. Это был бы очень хороший образец для добавления в вашу коллекцию боевых пистолетов США. Армия единого действия в таком состоянии и той эпохи, вероятно, будет продаваться по цене более 12 500 долларов, особенно если это будет орудие, проверенное Эйнсвортом. В целом, это более редкое ружье, и его цена примерно в 5 раз превышает цену сопоставимого Кольта, проверенного Неттлтоном, или «цены ружья Эйнсворта». Не упустите свой шанс добавить в свою коллекцию по-настоящему хороший образец военной истории США и индейской войны.
ПРОДАНО
Револьвер Smith & Wesson № 1 1-го выпуска с оригинальным гуттаперчевым футляром
Представленная здесь гуттаперчевая гильза является оригинальным образцом.
Большинство
эти ранние термопласты не сохранились; следовательно, они
сегодня редко встретишь. Модель револьвера S&W №1, Ist Issue
внутри было изготовлено с 1857 по 1860 год и было выпущено около 11 000 штук.
сделал.
Модель Smith & Wesson № 1 Револьвер 1-го выпуска представляет два важных новшества в истории огнестрельного оружия — это был первый в длинной линейке револьверов производства Springfield gun. производителей, а также это было первое оружие американского производства, в котором использовалась автономный металлический картридж. Генезис этого нового дизайна стало возможным благодаря трем факторам.
Первым был патент Роллина Уайта 1855 года на цилиндр, который
отличались сквозными камерами. Смит и Вессон получили
исключительные права на использование этого новшества в обмен на роялти
выплаты в размере 25 центов за каждый произведенный револьвер. Год спустя,
Срок действия американских патентов Сэмюэля Кольта на револьверное оружие истек, что открыло
рынок для конкурирующих конструкций, основанных на вращающемся цилиндре Кольта.
принцип. Третий ключевой фактор в развитии № 1
револьвер был успехом Даниэля Вессона в совершенствовании автономного
Патрон кольцевого воспламенения на основе патрона Flobert французской разработки.
Оружейники Хорас Смит и Даниэль Вессон совместно работали над созданием
разработка магазинного пистолета с рычажным затвором на основе более раннего
Дженнингс повторяет конструкцию винтовки.
Этот пистолет, известный как «Вулканик», по большей части вышел из строя из-за
отсутствия подходящих боеприпасов, но впоследствии это стало основой для
Магазинные винтовки Генри и Винчестера. Эти знаменитые длинные руки сделали
служба йоменов в войсках армии США, поселенцах и блюстителях порядка
во время Гражданской войны и движения на Запад. Смит покинул
финансово ограниченная компания Volcanic Arms Co. в 1855 году, но Вессон
продолжил с борющейся фирмой. В этот период он
продолжили предыдущую работу дуэта над конструкцией металлических картриджей. В
конце 1856 года они воссоединились и получили права на
Патент на цилиндр Уайта.
К следующему году револьверная фабрика Smith & Wesson в Спрингфилд, штат Массачусетс, действовал. Начальный № 1 серийные модели отличались квадратным прикладом с накладками на рукоятке из розового дерева; рама из посеребренной латуни с закругленными поверхностями; и вороненый цилиндр без канавок и восьмиугольный ствол. Верхний ствол с плоским каналом ствола штамп «SMITH & WESSON SPRINGFIELD MASS». Первоначально по цене 12,75 долларов, фирма позже предложила опциональную гуттаперчу. чехол за дополнительную плату в размере 1,25 доллара США. Около 5000 из эти ящики, произведенные Littlefield, Parsons & Co., включал барельеф с изображением револьвера и Смита. & Название Wesson на крышке. Эти случаи встречаются редко сегодня.
Эти семизарядные репетиры были изготовлены под патроны, эквивалентные
сегодняшние короткие патроны кольцевого воспламенения .22, и хотя их не хватало
силу многих своих современников, они представляли собой
переломным моментом в развитии средств индивидуальной защиты.
Их
металлические патроны также были намного прочнее, чем обшивка или
бумажные разновидности, обычно используемые с перкуссионным оружием. В
кроме того, для них не требовалось ни капсюлей, ни пороховницы,
таким образом, их можно было перезаряжать намного быстрее, чем
конкуренты большего калибра, продаваемые Colt, Remington и другими
фирмы. Их конструкция с загнутыми вверх нижними петлями и верхними петлями также дополняла
легкость, с которой может быть выполнена повторная загрузка. Пустой картридж
гильзы можно было быстро выбить из цилиндра с помощью
короткого стержня, установленного под стволом, и новые заряды были
так же быстро вставил. Использование малого «Картриджа № 1»,
с его легким трехгранным зарядом дымного пороха, был сделан
необходимо из-за склонности головок медных гильз к
выпуклость при использовании с более крупными калибрами или пороховыми зарядами. Этот
Состояние вызвало прилипание корпусов к раме, таким образом
препятствуя вращению цилиндра.
Помимо использования небольшого маломощного патрона, Smith &
В конструкцию Вессона также входил вращающийся противооткатный щит.
установлен на задней части цилиндра, чтобы устранить эту проблему.
В отличие от других моделей револьверов того времени, № 1 отличался
стопор цилиндра, который крепился к верхней лямке и приводился в действие, когда
двухкомпонентный молоток был отведен назад, чтобы взвести курок. Эти
пистолеты не использовали полувзвод или другой предохранительный механизм, и их
Прямозубый спусковой крючок в ножнах не имел спусковой скобы. Несколько модификаций
также появился во время производства револьвера № 1,
в том числе замена штатной защелки ствола штык-ножного типа
оригинальной конструкции с подпружиненным боковым выступом
защелка кнопочная; включение невращающегося противооткатного щита и
изменение нарезов с трех канавок / левого поворота на пять канавок
с правым поворотом.
Более существенные изменения были внесены в № 1
Револьверы второго выпуска и № 1 третьего выпуска. В первом случае
большая боковая пластина неправильной формы заменила меньшую круглую пластину
общего с первым выпуском, а закругленная рамка была заменена на
плоскостная конструкция.
Третью проблему легко определить по ее
приклад в виде птичьей головы и рифленый цилиндр. Первый выпуск № 1 был
произведено между 1857 и 1860 годами, с общим объемом производства
примерно 11 671 пистолет. Представленный в 1860 году второй секундный
Выпуск выпускался тиражом около 117 000 экземпляров.
был прекращен в 1868 году. Был выпущен третий выпуск № 1.
между 1868 и 1881 годами, с общим объемом производства около
131 000 примеров. Серийные номера для первого и второго выпуска
были последовательными, начиная с № 1 и продолжая до 11 671
для первого выпуска и заканчивая диапазоном 128 000 для первого выпуска.
револьверы второго выпуска последнего производства. Серийные номера третьего выпуска
диапазон от #1 до 131163.
Эти револьверы пользовались широкой популярностью, и несколько
компании по обе стороны Атлантики производили поддельные
версии № 1, или они представили свои собственные металлические
конструкции патронов в нарушение существующих патентов и лицензий
соглашения. Американские производители, в первую очередь Manhattan Fire Arms.
