Эволюция огнестрельного оружия

178 лет назад, 25 февраля 1836 года Сэмюэль Кольт запатентовал свой дизайн револьвера. Этот пистолет стал одним из самых известных многозарядных револьверов, он коренным образом изменил оружейный бой во время гражданской войны. Дизайн Кольта оказался всего лишь началом инноваций огнестрельного оружия.

Вот история о том, как такое оружие эволюционировало от примитивных орудий к сверхточным приборам, несущим смерть.

Китайские пищали

Самый простой тип огнестрельного оружия появился в Китае двенадцатого века и представлял собой пищаль, заряженную порохом и пику, которые воины носили с собой.

Примитивное ружьё

Порох пришёл в Европу по Великому шёлковому пути, и с тех пор люди стали экспериментировать с простейшими ружьями. Они были в ходу в 13-14 столетиях.

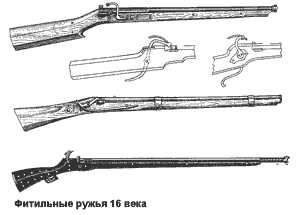

Ружьё с фитильным замком

В 15-м и 16-м веках в Европе и Азии технология огнестрельного оружия ушла далеко вперёд. Появились ружья, в которых порох зажигался при помощи сложной системы, названной фитильным замком.

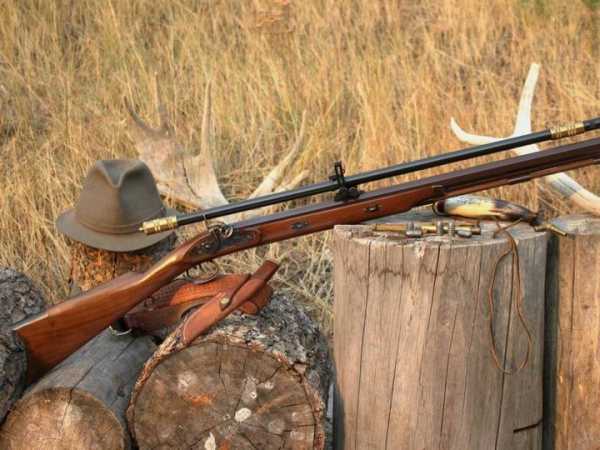

Кремневое ружьё

На смену фитильному замку вскоре пришёл кремневый. Появились всем известные сегодня пистолеты и винтовки, которые вскоре станут самым обычным оружием в войсках.

Мушкет

Дульное гладкоствольное оружие, названное мушкетом, было наиболее распространённой винтовкой с кремневым замком, часто такое оружие имело также штык.

Винтовка Уитворта

Во время гражданской войны в США обе стороны широко использовали первую снайперскую винтовку – винтовку Уитворта, она могла поражать весьма далёкие цели из своего нарезного ствола.

Ружьё, заряжающееся с казённой части

Оружие, заряжающееся с задней части ствола стало очень распространено в 19-м веке. Такими были практически все ружья и винтовки.

Спрингфилдская винтовка

Спрингфилдская винтовка была одной из первых, заряжающихся с казённой части. Она была разработана в 1850-х годах и стала известна своей точностью, потому что к ней использовались стандартизированные патроны.

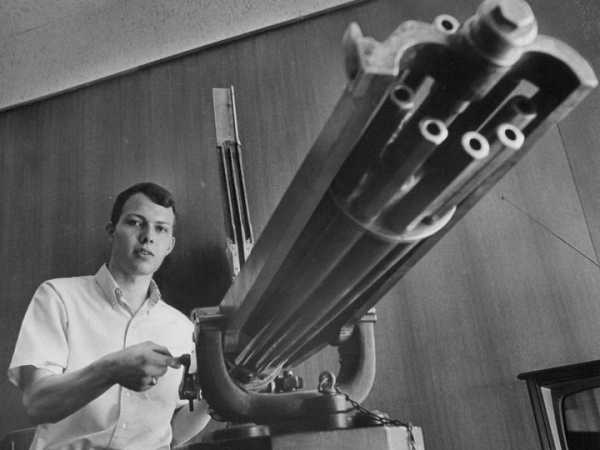

Пулемёт Гатлинга

В 1861 году доктор Ричард Гатлинг изобрёл скорострельное оружие. Пулемёт выпускал пули из нескольких стволов, вращающихся под силой тяжести.

Револьвер-перечница

Проблему зарядки оружия более чем одной пулей за один раз практически решил многоствольный пистолет-перечница с вращающимися стволами. Стреляющий должен был перекручивать стволы вручную после каждого выстрела.

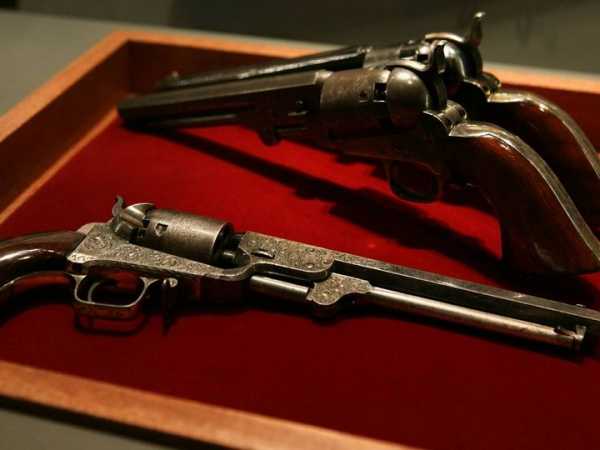

Револьвер Кольта

В 1836 году Сэмюэль Кольт изобрёл револьвер, который вскоре стал первым револьвером массового выпуска и широко использовался в гражданскую войну.

Винтовки с рычажным затвором и винчестеры

Перезарядка винтовки такого типа осуществляется вручную полукруговым движением спусковой скобы вокруг спускового крючка. Самая популярная модель, принёсшая популярность этому оружию – Винчестер, модель 1873 года.

Винтовки со скользящим затвором

Скользящий затвор очень скоро стал самым используемым способом перезарядки винтовок. Скорострельность такого оружия имела большой эффект в войнах 19-го и 20-го веков.

Пулемёты

Размер и вес самых первых пулемётов – пулемётов Гатлинга – значительно ограничивали возможность их использования в военных действиях. Более маленькие и удобные пулемёты были изобретены на кануне Первой мировой войны и принесли немалые разрушения.

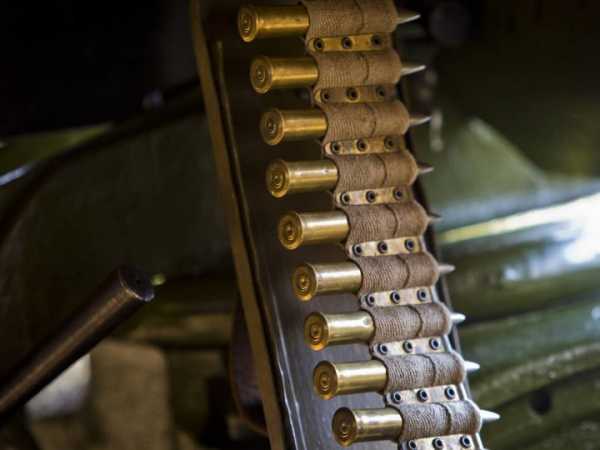

Патронные ленты

Патронная лента очень быстро стала популярной, потому что позволяла просто хранить большое количество патронов и быстро заряжать их в оружие (в основном в пулемёт).

Магазины

Магазин – это устройство для хранения боеприпасов в непосредственной близости или прямо на самом многозарядном оружии. Огромное развитие магазины получили во время Первой мировой войны, как средство быстрой перезарядки в основном такого оружия, как пистолет.

Браунинг HP и полуавтоматические ружья

Девятимиллиметровый пистолет Браунинг НР, разработанный американским изобретателем огнестрельного оружия Джоном Браунингом в 1929 году, стал одной из самых известных моделей полуавтоматических пистолетов благодаря его широкому использованию во время Второй мировой войны. Полуавтоматические ружья также известны как самозарядные. В таком оружии патроны перезаряжаются автоматически после каждого выстрела, но полуавтоматы не предполагают непрерывного огня, в отличие от автоматического оружия.

Снайперская винтовка Гаранд М1

Винтовка Гаранд М1 была изобретена Джоном Гарандом, генерал Джордж Паттон назвал её «величайшим оружием для сражений». Эта полуавтоматическая винтовка заменила в американской армии винтовку Спрингфилда в 1939 году и весьма неплохо показала себя во время Второй мировой войны.

Автомат Томпсона

Автомат Томпсона или Томми снискал себе плохую славу во времена американского сухого закона из-за того, что именно этим оружием пользовались гангстеры. Однако автоматы Томми также принимали участие во Второй мировой войне.

Браунинг М2

Браунинг М2 пятидесятого калибра был станковым пулемётом, разработанным в конце Первой мировой войны Джоном Браунингом и широко использовался во Второй мировой войне. Известный своей надёжностью и огневой мощью этот пулемёт по сей день используется американской армией и армиями стран НАТО.

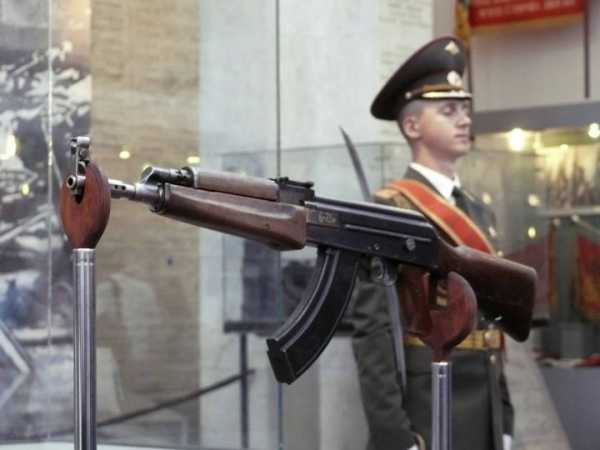

АК-47

АК-47 не был самым первым автоматом, но тем не менее он известен больше других. Автомат был изобретён советским конструктором стрелкового оружия Михаилом Калашниковым в 1948 году. Благодаря надёжности этого оружия, АК-47 и его различные варианты и сегодня остаются наиболее широко используемыми автоматами.

Винтовка М-16

Винтовка М-16 и её различные варианты были разработаны в 1963 году для сражений в условиях джунглей во времена войны во Вьетнаме. Вскоре М-16 стала штатной боевой винтовкой американских войск. Её варианты остаются на службе по сей день и распространились также среди вооружённых сил других стран.

Современное огнестрельное оружие

Современные технологии разработки огнестрельного оружия стремятся к уменьшению его веса и упрощению использования, чтобы увеличить подвижность и возможности солдат в бою.

3D производство оружия

Рынок личного огнестрельного оружия становится всё более передовым в техническом смысле. Сегодня возможна даже 3D печать пластикового оружия, стреляющего боевыми патронами.


ribalych.ru

Эволюция стрелкового огнестрельного оружия

                                  От появления огнестрела до первых капсюльных ружей

С древнейших времен человек стремился отыскать средство, с помощью которого мог бы уверенно поражать цель — на охоте или в бою — с дальнего расстояния. Сначала это был камень, который также как и копье, доставлялся к цели мускульной энергией человека. Расстояние было небольшим и человек продолжал совершенствовать свое оружие. Появился лук, а затем и арбалет. Эти два образца метательного оружия в течение столетий были доведены до совершенства и казалось, что им альтернативы нет. Однако, примерно в середине ХIII века в Европе становится известным дымный порох и уже в начале ХIV века, по данным рукописи оксфордской библиотеки, появляется огнестрельное оружие. Спорный вопрос о том артиллерийское или ручное огнестрельное оружие появилось первым оставим для историков. Но бесспорным является тот факт, что именно с начала четырнадцатого века, когда развитие техники позволило использовать порох как метательное средство, начинает свою длинную историю стрелковое оружие. Использование энергии пороха для метания пуль знаменовало собой начало новой эры в военном деле — появилась отдельная отрасль в системе вооружения — ручное огнестрельное оружие. На Руси огнестрельное оружие появилось тоже в 14 в. Первые образцы ручного огнестрельного оружия были крайне несовершенны. Они представляли собой сравнительно короткие железные или бронзовые трубы, склепанные из отдельных полос или же выкованные из целого куска.

Один конец трубы был закрыт наглухо и иногда заканчивался стержнем, целиком металлическим или переходящим сзади в древко. Трубы-стволы без этих стрежней прикреплялись к ложам, представлявшим собой грубо обработанные деревянные колоды. Заряжание и стрельба осуществлялись самым примитивным способом. В канал ствола засыпался заряд пороха, а затем туда вводилась каменная, железная или свинцовая сферическая пуля. Никаких прицельных приспособлений еще не было, стрелок довольствовался грубой наводкой «на глаз» или прямо по стволу. Оружие бралось стрелком в руки (зажималось под мышкой или же упиралось в плечо или грудь; нередко упором служили земля или какое-нибудь другое прочное основание) и наводилось в цель. После этого воспламенялся заряд путем поднесения огня (обычно тлеющего фитиля) или раскаленного прута к небольшому отверстию в стенке ствола. Воспламенял заряд чаще всего не сам стрелок, а его помощник. Ручное огнестрельное оружие принципиально не отличалось от артиллерийских орудий и, по существу, представляло собой те же пушки, но только уменьшенные настолько, что они допускали стрельбу с рук. Отсюда и название ручница, (а позже и ружье), принятое на Руси и у ряда славянских народов. На Западе эти ранние примитивные образцы ручного огнестрельного оружия назывались ручными пушками или ручными бомбардами и петронеллами. Уже в первой четверти 15в. в устройстве ручного огнестрельного оружия появились первые усовершенствования — стволы стали более длинными, приклады изогнутыми, затравочные отверстия расположенными не на линии прицеливания, то есть не сверху, а сбоку (причем около этих отверстий приделывались полочки, на которые насыпалась затравка), на оружии появились прицельные приспособления. Такое оружие в Западной Европе называлось кулевринами.На первых порах преобладало ручное огнестрельное оружие крепостного типа, то есть используемое для обороны крепостей и упиравшееся во время стрельбы в какую-нибудь прочную опору. Чаще всего такое оружие для упора имело выступающий снизу крюк или, как тогда его называли, «гак» (отсюда русское название «гаковница»). Но не только крепостное оружие, а также и другие ручницы были столь тяжелыми и громоздкими, что стрельба из них тоже требовала применения всякого рода упоров и подставок, еще более увеличивавших общую массу снаряжения стрелка. Эффективность стрельбы первых образцов огнестрельного оружия была крайне низка, а обращение с ним было очень сложным и кропотливым. Процесс заряжания оружия был чрезвычайно длительным и занимал обычно несколько минут. Больше всего неудобств доставляло обращение с порохом представлявшим в то время мелкий пылеобразный порошок (зернистость порох приобрел лишь с 1525 г.). Обращение с первыми образцами стрелкового оружия было еще и небезопасным, так как они были подвержены частным разрывам. Большое неудобство представлял собой способ воспламенения заряда с помощью тлеющего фитиля, подносимого к затравке рукой. Поэтому в 14-15вв. все усовершенствования преследовали главным образом одну цель — улучшить способ воспламенения заряда. Для этого со второй половины 15 в. фитиль стали закреплять на конце рычага, шарнирно укрепленного на оружии. При нажиме на один конец этого рычага другой конец с прикрепленным к нему тлеющим фитилем касался затравки и воспламенял ее.

Так как этот рычаг был изогнут в виде буквы S и поэтому напоминал змею, он получил название серпентин от латинского серпеус — змея. Иногда серпентином называлось и все оружие, снабженное таким устройством. Чаще же оно называлось аркебузой (во многих источниках — аркебузом). Русское его название — пищаль. Сколь несложными ни были аркебузы, все-таки они были удобнее прежних образцов с ручным фитильным воспламенением (ручниц, кулеврин), так как позволяли стрелку больше внимания сосредоточить на прицеливании, а также отказаться от помощи другого лица. В конце 15 в. появляется пружинный фитильный замок, и, таким образом, способ воспламенения заряда получает еще одно усовершенствования.


В пружинном фитильном замке рычаг с фитилем (курок) приближался к затравке с помощью предварительно сжатой пружины. Освобождение взведенного курка в этих замках происходило при нажиме на кнопку. Если первые образцы серпентинов, приводимые в движение непосредственно воздействием мускульной силы стрелка, сравнительно медленно подводили фитиль к затравке, то в пружинных фитильных замках курок при нажатии на спуск почти мгновенно и с силой ударял по полке. В исходное положение он возвращался рукой. Со временем механизм фитильного замка еще более совершенствуется, и уже вскоре после появления пружинных замков широкое распространение получает замок, в котором относительная быстрота и резкость движения курка достигаются не под воздействием пружины, а благодаря подобранному соотношению длин рычагов, взаимодействующих при простом нажиме руки стрелка на спусковую штангу.
Имеющаяся же в замке пружина служит лишь для возвращения частей механизма в исходное положение.
На протяжении очень длительного времени ручное огнестрельное оружие ввиду своего несовершенства не могло сколько-нибудь успешно конкурировать с другими видами метательного оружия. По массе, меткости и скорострельности оно сильно уступало лукам и арбалетам. Даже по пробивной силе аркебузные пули обычно не превосходили арбалетных стрел. И только появившиеся с начала 15 в. мушкеты смогли по пробивной силе своих пуль решительно превзойти луки и арбалеты. Большая сила удара мушкетной пули достигалась за счет увеличения массы пули до 50-60 г (это примерно вдвое больше, чем масса аркебузной пули). При использовании свинцовых сферических пуль увеличение их массы достигалось исключительно за счет увеличения калибра оружия. Кроме того, на эффективность действия мушкетов оказывало положительное влияние и то, что их стволы были гораздо длиннее аркебузных. Но лучшая пробивная способность — единственное преимущество мушкетов.
В остальном же перед другими видами ручного метательного оружия они тоже не имели никаких преимуществ. Чтобы легче было управляться с мушкетом на поле боя стрелок везде и всюду носил с собой сошку — длинную, с вилкой на конце опоры, на которую перед смертоносным выстрелом помещался тяжелый ствол. Всем известный господин д’Артаньян в свободное от дуэлей время таскал на плече именно такой мушкет.

К концу ХVI века стрелковое оружие уже обрело присущие только ему названия: аркебуза, мушкет, карабин и т.д. Так, мушкетами называли тяжелые фитильные ружья, оснащенные подсошком, который при стрельбе упирали в землю. Стрелки, вооруженные фитильными ружьями имели бандельеры — надетые через левое плечо кожаные ремни, к которым цепляли 10 — 12 деревянных, иногда обшитых кожей сосудов с отмеренными порциями пороха, фляжку с мелким затравочным порохом, подсумок из рога кожи или дерева, где держали пули, пыжи, иглы для прочистки затравочного отверствия, ветошь и скребок.
Носили на бандельере и свернутые кольцами фитили. Лишь после появления в ХVIII веке патронов тяжелые бандельеры заменили патронташами, которые также перекидывали через плечо. Наибольшим же недостатком мушкетов было очень длительное заряжание и поэтому очень низкая скорострельность. Если лучник в течении минуты выпускал до двенадцати стрел, то мушкетер, выполняя для подготовки к каждому выстрелу до сотни приемов, мог стрелять лишь с интервалами между отдельными выстрелами в нескольких минут. Уже к концу 15 в. оказались исчерпанными все возможности совершенствования ручного огнестрельного оружия на базе таких ограниченных предпосылок, какими явились лишь ствол и тлеющий фитиль. Никаких перспектив эти предпосылки уже не открывали. Требовалось появление какого-то новшества, которое могло бы дать толчок к дальнейшему развитию оружия, и такое новшество вскоре появилось в виде искрового кремневого замка, сочетавшего в себе новый источник получения огня для воспламенения заряда с достаточно надежным механизмом.

Распространение получил так называемый нюрнбергский колесцовый кремневый замок. В этом замке предварительно заведенный механизм приводился в действии при нажиме на спуск. При этом освобождалось и начинало вращаться особое колесико (колесцо), к насеченному краю которого одновременно с началом вращения прикасался курок с зажатым в нем кремнем. Высекаемые искры попадали на пороховую затравку и воспламеняли ее. Перед каждым выстрелом пружина колесца заводилась ключом, а курок взводился, сжимая при этом свою пружину. Со временем колесцовые замки совершенствовались и становились еще более удобными и надежными. Так, например, полку стали делать автоматически открывающейся при нажатии на спуск, колесцо перенесли внутрь замка и заводить его стали не ключом, а воздействием на него курка во время его взведения, вместо кремня стали применять пирит и т.д.

С появлением колесцовых замков обращение с оружием стало более удобным: на заряженном оружии не нужно было иметь тлеющий фитиль, а это значило, что не так существенно на надежность воспламенения влияла погода. Кроме того, оружие обрело готовность к выстрелу постоянную, а не только лишь на то время, пока тлел фитиль пропитанный в селитре. У колесцовых замков были и свои недостатки. Это прежде всего большая дороговизна (поэтому в пехоте кремневые замки долго не могли вытеснить замки фитильные), большая сложность устройства, возможность загрязнения. Однако принципиальные преимущества кремневых колесцовых замков были гораздо значительнее их недостатков, поэтому такие замки со временем получали все большее распространение.
В самом начале 16 в. появился ударный кремневый замок, еще более совершенный, чем колесцовый. В нем воспламеняющий затравку огонь высекался в момент удара кремня по стальной пластинке — огниву. Кремень был закреплен, как и в миниатюрных тисках, особым зажимом на курке. На ранних образцах ударных кремневых замков порох на полке в походном положении прикрывался специальной крышкой, открываемой стрелком непосредственно перед выстрелом, как это имело место еще на фитильных ружьях, но на более поздних образцах огниво составляло одно целое с крышкой полки. Крышка всегда плотно прикрывала полку и открывалась автоматически от удара курка по огниву. Обращение с ружьем, снабженным ударным кремневым замком, стало еще более удобным, а скорострельность по сравнению с оружием фитильным, возросла более чем вдвое (интервал между двумя выстрелами был сокращен теперь до 1 минуты). Появление кремневых замков способствовало еще большему распространению ручного огнестрельного оружия и, в частности, вызвало к жизни новую его разновидность, предназначенную для кавалерии — пистолет.

Пистолет — это оружие, допускающее стрельбу с помощью одной руки. По некоторым данным его изобретателем считается итальянский мастер Камилл Ветелли, и, возможно, потому что жил и работал он в городе Пистойя, это новое кавалерийское оружие получило название пистолет. По другим данным это слово произошло от чешского pistala -дудка. До появления искровых замков существовали лишь отдельные образцы этого оружия, которые не могли получить своего дальнейшего развития в силу несовершенства фитильного способа воспламенения заряда. Почти два с половиной столетия пистолеты с искровыми замками в конструктивном отношении повторяли конструкцию ружей. За это время можно отметить лишь следующие моменты их развития. Наметившееся уже к концу ХVI века увеличение длины ствола с одновременным некоторым уменьшением калибра; постепенное вытеснение в течение ХVII века искровых колесцовых замков замками ударными кремневыми; появление во внешних формах — особенно в формах рукояток — большего рационализма и изящества.
Устройство кремневого оружия было предельно простым. Ствол, представлявший собой металлическую трубу, наглухо закрытую сзади, снабжался кремневым замком и укреплялся на деревянной ложе. Вот, собственно, и вся система оружия. А боеприпасы к нему — это лишь порох да круглые (сферические) свинцовые пули. Так были устроены и ружья, и пистолеты. И те и другие могли быть более или менее тяжелыми и более или менее громоздкими. Различной могла быть лишь их внешняя отделка — от очень скромной, даже грубой,до роскошной, с золотой наводкой, чеканкой, гравировкой, резьбой по дереву и кости, инкрустацией и т.п.
Одним из наиболее существенных недостатков заряжаемого с дула огнестрельного оружия была его сравнительно низкая скорострельность. Попытки изменения конструкции оружия с целью улучшения его боевых качеств предпринимались уже очень давно. Так, например, винтовые нарезы, значительно увеличивающие дальность стрельбы и повышающие точность, были изобретены на рубеже 15-16-го столетий, но только в середине 19-го столетия, то есть с появлением других изобретений, позволивших со всей эффективностью использовать преимущества нарезных стволов, они смогли получить широкое распространение. Еще в эпоху фитильного, а затем кремневого оружия появились двух- и многоствольные системы, а также одноствольные, но многозарядные с теми или иными приспособлениями для последовательного воспламенения зарядов, расположенных в канале ствола друг за другом. Появились также казнозарядные и барабанные системы.
Все эти попытки представляли собой большой интерес с точки зрения технического прогресса и новых перспектив в совершенствовании огнестрельного оружия, но никакого распространения они тогда получить не могли.

Упомянутые выше простейшего устройства гладкоствольные кремневые ружья, особенно после изобретения штыка, позволившего упразднить в пехоте пикинеров, прочно и надолго утвердились на вооружении армий разных стран. Почти без всяких изменений они оставались в войсках в течении более 250 лет. За этот период совершенствование их шло главным образом за счет улучшения качества выделки, но не конструкции, ибо кремневый замок долго считался таким чудом техники, которое, как тогда казалось, вряд ли когда-нибудь могло бы быть превзойденным. Конструктивная схема кремневого оружия была столь проста, что она без всяких изменений и разновидностей была принята во всем мире. Русские образцы оружия по своей конструкции ничем не отличались от английских, итальянских или французских. Лишь во внешней отделке можно было уловить некоторую разницу. (Внешне значительно отличалось от всего прочего оружие восточного происхождения, но опять-таки только внешне.)
Для периода кремневого воспламенения характерно большое разнообразие типов оружия; для каждого рода войск был принят особый тип ружья. На вооружении состояли ружья, именуемые пехотными, винтовальными, егерскими, штуцерными, драгунскими, кирасирскими, конно-егерскими и гусарскими, кавалерийскими штуцерами и мушкетонами. В отношении калибров существовал огромный разнобой. Так, в одном полку могло быть до 40 различных калибров ружей. Хотя вопрос боепитания при таком разнообразии решался довольно просто — солдаты сами отливали пули сообразно с калибрами своих ружей, — все же такой разнобой доставлял много неудобств. Кроме разнообразия калибров оружие тех времен отличалось также большим разнообразием всех его деталей. Детали, имевшие одно и то же назначение на разных экземплярах ружей, были различными, и о взаимозаменяемости их не могло быть и речи. Только в конце первой половины 19 в., когда достижения в области химии и общее развитие техники позволили осуществить на практике некоторые принципиальные новшества, открылись широчайшие возможности для дальнейшего развития стрелкового оружия. Первым таким новшеством было применение капсюлей с ударным составом. Опыты по применению ударных составов независимо друг от друга проводились в разных странах, и в конце концов они привели к повсеместному введению медных капсюлей. Ударный капсюльный замок обладал рядом явных преимуществ перед кремневым и быстро завоевал всеобщее признание. Введение ударных капсюлей явилось важной вехой на пути развития не только ружей, но и всего огнестрельного оружия. Оно открывало широчайшие перспективы для дальнейшего его совершенствования. Другим важным изобретением явилась свободная досылка пули при заряжании нарезного ружья. Только с появлением этого изобретения оказалось возможным широкое применение нарезов в пехотном оружии. Появляются двухнарезные системы, заряжаемые круглой пулей с ободком или же продолговатой, имеющей по бокам выступы.

Этот ободок или выступы входили в нарезы и обеспечивали как свободную досылку пули при заряжании, так и вращение ее по нарезам при выстреле. Даже круглая пуля, получив быстрое вращение при прохождении по нарезам, обладала лучшей меткостью и дальностью по сравнению с пулей, выпущенной из гладкоствольного ружья такого же калибра. Продолговатая же пуля обладала еще лучшими баллистическими качествами, так как она, имея большую поперечную нагрузку и более обтекаемую форму, не так быстро теряла скорость в полете, как круглая. С принятием продолговатой пули оказалось возможным, не уменьшая массы пули (не снижая ее убойную силу), несколько уменьшить калибр. Уменьшение калибра позволило сделать ружья несколько более легкими, а также позволило увеличить количество носимых стрелком зарядов пороха и пуль при сохранении той же общей их массы. Свободная досылка пули при заряжании достигалась в винтовках разных систем различными путями. Наиболее распространенными были способы, при которых пуля диаметра меньшего, чем диаметр канала ствола, после досылки раздавалась в стороны ударами шомпола настолько, что при выстреле могла вжиматься в нарезы. Это камерные системы Дельвиня и Тьери и стержневая система Тувенена. Проблема свободной досылки пули при заряжании нарезного ружья была прекрасно решена с появлением продолговатых саморасширяющихся пуль.
Свободно досылаемая и саморасширяющаяся при выстреле пуля Минье имела сзади конусное углубление, закрытое легким железным колпачком. Пуля вставлялась в ствол свободно, а во время выстрела раздавалась и плотно шла по нарезам. Увеличение диаметра пули происходило в результате вдавливания пороховыми газами в ее конусное углубление своеобразного клина — железного колпачка. Идея применения таких пуль была подхвачена в разных странах. Повсюду велись испытания продолговатых остроконечных пуль и в их устройство вносились различные усовершенствования. Например, вместо металлических колпачков были применены деревянные вкладыши (пули Энфилд). Впоследствии пули стали изготовлять без колпачков и вкладышей, с одними лишь углублениями той или иной формы.

Появление капсюльных винтовок со свободной досылкой пуль значительно повысило стрелковую мощь пехоты, которая могла вести прицельный огонь на расстоянии до 1200 шагов, поражая не только передовые цепи, но и артиллерию и обоз, сама при этом находясь в полной безопасности от огня гладкоствольных ружей, не превышавшего дальности в 300 шагов.

Заряжающиеся с дула нарезные капсюльные ружья внешне мало чем отличались от гладкоствольных, и приемы стрельбы из них были те же самые, однако с изменением качества ружей оказались необходимыми и некоторые конструктивные изменения. Так как в результате возросшей дальности стрельбы потребовалось введение передвижных прицелов, позволяющих вести прицельный огонь на разные дистанции. Возникновение нарезных капсюльных ружей подготовило появление эры казнозарядного оружия.

xn--b1adccaencl0bewna2a.xn--p1ai

История создания и развития стрелкового оружия

Реферат

по ОБЖ

На тему:

«История создания и развития стрелкового оружия»

Ученика 11 «Б» класса

лицея № 34

г. Костромы

Кудашева Михаила.

Учитель:

Орлов

Анатолий Викторович.

Кострома

2000 г.

План.

Ведение. 2

1. Появление пистолетов и револьверов. 2

2. Начало бурного развития пистолетов и револьверов. 19 век. 4

3. Появление унитарных патронов. 7

4. Дальнейшее развитие револьверов. 9

5. Появление и развитие автоматических пистолетов. 11

6. Современные образцы револьверов и пистолетов. 12

7. Магазинные винтовки. Общая характеристика 15

Список литературы. 23


Ведение.

Стрелковое оружие — огнестрельное оружие, поражающее цели пулями. К стрелковому оружию относятся: пистолеты, револьверы, пистолеты-пулемёты, автоматы, автоматические винтовки, пулемёты, различные виды спортивного и охотничьего огнестрельного оружия. Современное стрелковое оружие в основном автоматическое. Его применяют для поражения живой силы и огневых средств противника, а некоторые крупнокалиберные пулемёты — и для поражения лёгкобронированных и воздушных целей. У стрелкового оружия достаточно высокая эффективность стрельбы, надёжность действия, манёвренность. Оно удобно и просто в эксплуатации при относительной несложности устройства, позволяющей производить оружие в массовом количестве.

В данном реферате поставлена цель показать историю развития стрелкового оружия, выяснить принцип действия некоторых его видов: револьверов, пистолетов, магазинных винтовок, сравнить их.

1. Появление пистолетов и револьверов.

Револьверы и пистолеты имеют много общих черт, вытекающих из их назначения, и принципиально различаются лишь устройством механизмов. Писто­летом в широком смысле слова называется огне­стрельное оружие, которое во время стрельбы удерживается одной рукой. Это определение не предусматривает конструктивных особенностей оружия, поэтому и револьвер, по существу, тоже является пистолетом, но пистолетом, своеобразно устроенным. Заряды у револьвера располагаются во вращающемся барабане, и эта его конструктивная особенность оказалась в период зарождения этого оружия столь существенной, что дала ему право на самостоятельное название (револьвер — от английского слова revolve — вращать). Ряд новшеств, главным из ко­торых был вращающийся барабан, сделал револьве­ры качественно отличными отих предшественни­ков — пистолетов. Современные пистолеты в техническом отношении стоят выше револьверов и конечно же несравненно выше тех пистолетов, на смену которым пришли в свое время револьверы, потому что работа их механизмов автоматизирована. Так как сейчас автоматически работают меха­низмы всех пистолетов, за исключением сигналь­ных, целевых и некоторых других, то надобность в употреблении определяющих слов отпала, то есть слово «автоматический» или «самозарядный» обыч­но опускается. Прежние однозарядные, заряжаемые с дула, пистолеты для отличияих от современных теперь нуждаются в таких характеристиках, как «кремневый» или «капсюльный».

Револьверы и пистолеты начинают свою историю сравнительно недавно. Если первые образцы огне­стрельного оружия, то есть оружия, в котором для метания снарядов используется энергия сгорающе­го пороха, зародились в начале 14 века, то «маленькие ружья», допускающие стрельбу с помощью одной руки, появились гораздо позже — только в середи­не 16 века. Формально изобретателем их считается итальянский мастер Камилл Ветелли, и, возможно, потому что жил и работал он в городе Пистойя, это новое кавалерийское оружие получило название пистолет, а возможно, это слово произошло от чешского pistala — дудка. Появлению пистолетов спо­собствовало изобретение искровых замков, сначала колесцовых (рис. 1), а затем ударных кремневых (рис. 2). До этого существовали лишь отдельные, сравнительно небольшие образцы огнестрельного оружия, которые не могли получить развития в силу несовершенства фитильного способа воспламене­ния заряда. Однако искровые замки, представляя собой более высокую техническую ступень, чем замки фитильные, смогли лишь зародить пистоле­ты, но они не могли способствовать их развитию, так как обладали целым рядом недостатков. Добрых два с половиной столетия пистолеты в кон­структивном отношении абсолютно, не менялись. За это время можно было отметить лишь следующие моменты их развития. Наметившееся уже к концу 16 в. увеличение длины ствола с одновременным некоторым уменьшением калибра; постепенное вы­теснение в течение 17 в. колесцовых зам­ков замками кремневыми появление во внешних формах — особенно в формах рукояток — большего рациона­лизма и изящества; возникновение новой разновид­ности этого оружия — дуэльных пистолетов, отли­чающихся особо высокими качествами. Нельзя сказать, что на протяжении этого времени не пред­принимались попытки усовершенствования писто­летов. Эти попытки имели место на протяжении всего периода искрового воспламенения, но все то, что предпринималось, было лишь отдельными по­пытками, как правило, мало результативными, наря­ду с незначительными улучшениями, сообщавшими оружию и ряд недостатков — особенно громозд­кость и такую сложность устройства, которая ока­зывалась непосильной для примитивного производ­ства тех времен. Поэтому весь период искрового воспламенения еще нельзя считать историей писто­летов — скорее, это их предыстория.

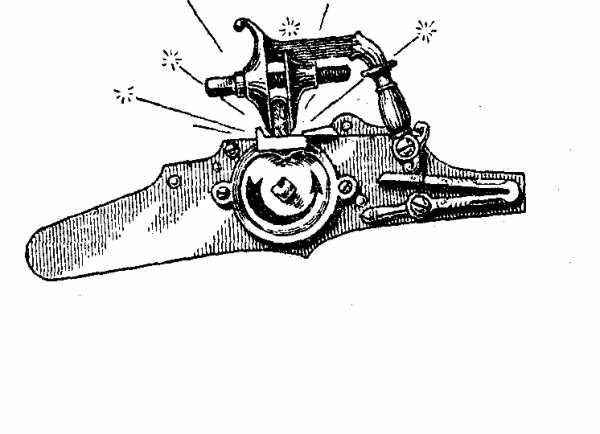

Рис. 1. Искровой колесцовый замок.

Рис. 2. Искровой ударный кремневый замок а — со взведенным курком; б — в момент удара курка по огниву.


2. Начало бурного развития пистолетов и револьверов. 19 век.

И только в начале 19 в., когда появились и быстро завоевали признание капсюльные (точнее, ударно-капсюль­ные) замки (рис. 3), для пистолетов и для всего огнестрельного оружия наступила пора бурного развития. Применение ударного состава для восп­ламенения заряда было запатентовано в 1807 г. анг­личанином Форсайтом. Важными предпосылками для успешного развития пистолетов кроме капсю­лей с ударно-воспламеняющими составами явились также нарезной ствол, вращающийся барабан и вставляемая с казны зарядная камора. Эти изобре­тения были сделаны до появления ударных капсю­лей, но тогда они как отдельные новшества не могли дать того эффекта, который оказался воз­можным при сочетании их с новой идеей — идеей капсюльного воспламенения.

Первейшая цель, которую преследовали конст­рукторы в совершенствовании пистолетов, заклю­чалась в повышении скорострельности, ибо сравни­тельно с нею никакие другие качества оружия ближнего боя, каким являлись пистолеты, не имели столь же важного значения. Меткость и дальность выстрела, убойная сила пули и сравнительная ком­пактность существовавших тогда пистолетов хотя и оставляли желать лучшего, все-таки в какой-то сте­пени были обеспечены. Что же касается скоро­стрельности, то ее практически не существовало. Длительность процесса заряжания с дула и усло­вия, в которых только и применялись пистолеты, то есть непосредственная близость противника, были столь несовместимыми, что они, по сути, превраща­ли пистолеты в оружие одноразового действия. По­этому, как только промышленность поднялась до такого уровня, когда она смогла обеспечить бо­лее или менее массовый выпуск достаточно точ­ных механических устройств и когда появились ударные капсюли, начались интенсивные поиски путей повышения скорострельности пистолетов.

В 1836 г. появился первый и очень удачный ре­вольвер американца Самуэля Кольта, названный им «Патерсон» по названию города, где он был выпу­щен. Сам Кольт был не конструктором, а лишь типичным дельцом-промышленником. Истинный создатель револьвера — Джон Пирсон, получив­ший мизерное вознаграждение за свое изобретение, принесшее Кольту огромные барыши и мировую известность. Вслед за «Патерсоном» стали выпу­скаться и другие, более совершенные образцы ре­вольверов Кольта, получавшие все большее распространение не только в США, но и в других странах. Револьверы Кольта представляли собой новое скорострельное ору

mirznanii.com

Эволюция стрелкового оружия







С древнейших времен человек стремился отыскать средство, с помощью которого мог бы уверенно поражать цель — на охоте или в бою — с дальнего расстояния. Сначала это был камень, который также как и копье, доставлялся к цели мускульной энергией человека. Расстояние было небольшим и человек продолжал совершенствовать свое оружие. Появился лук, а затем и арбалет. Эти два образца метательного оружия в течение столетий были доведены до совершенства и казалось, что им альтернативы нет. Однако, примерно в середине ХIII века в Европе становится известным дымный порох и уже в начале ХIV века, по данным рукописи оксфордской библиотеки, появляется огнестрельное оружие. Спорный вопрос о том артиллерийское или ручное огнестрельное оружие появилось первым оставим для историков. Но бесспорным является тот факт, что именно с начала четырнадцатого века, когда развитие техники позволило использовать порох как метательное средство, начинает свою длинную историю стрелковое оружие. Использование энергии пороха для метания пуль знаменовало собой начало новой эры в военном деле — появилась отдельная отрасль в системе вооружения — ручное огнестрельное оружие. На Руси огнестрельное оружие появилось тоже в 14 в. Первые образцы ручного огнестрельного оружия были крайне несовершенны. Они представляли собой сравнительно короткие железные или бронзовые трубы, склепанные из отдельных полос или же выкованные из целого куска.
Один конец трубы был закрыт наглухо и иногда заканчивался стержнем, целиком металлическим или переходящим сзади в древко. Трубы-стволы без этих стрежней прикреплялись к ложам, представлявшим собой грубо обработанные деревянные колоды. Заряжание и стрельба осуществлялись самым примитивным способом. В канал ствола засыпался заряд пороха, а затем туда вводилась каменная, железная или свинцовая сферическая пуля. Никаких прицельных приспособлений еще не было, стрелок довольствовался грубой наводкой «на глаз» или прямо по стволу. Оружие бралось стрелком в руки (зажималось под мышкой или же упиралось в плечо или грудь; нередко упором служили земля или какое-нибудь другое прочное основание) и наводилось в цель. После этого воспламенялся заряд путем поднесения огня (обычно тлеющего фитиля) или раскаленного прута к небольшому отверстию в стенке ствола. Воспламенял заряд чаще всего не сам стрелок, а его помощник. Ручное огнестрельное оружие принципиально не отличалось от артиллерийских орудий и, по существу, представляло собой те же пушки, но только уменьшенные настолько, что они допускали стрельбу с рук. Отсюда и название ручница, (а позже и ружье), принятое на Руси и у ряда славянских народов. На Западе эти ранние примитивные образцы ручного огнестрельного оружия назывались ручными пушками или ручными бомбардами и петронеллами. Уже в первой четверти 15в. в устройстве ручного огнестрельного оружия появились первые усовершенствования — стволы стали более длинными, приклады изогнутыми, затравочные отверстия расположенными не на линии прицеливания, то есть не сверху, а сбоку (причем около этих отверстий приделывались полочки, на которые насыпалась затравка), на оружии появились прицельные приспособления. Такое оружие в Западной Европе называлось кулевринами.На первых порах преобладало ручное огнестрельное оружие крепостного типа, то есть используемое для обороны крепостей и упиравшееся во время стрельбы в какую-нибудь прочную опору. Чаще всего такое оружие для упора имело выступающий снизу крюк или, как тогда его называли, «гак» (отсюда русское название «гаковница»). Но не только крепостное оружие, а также и другие ручницы были столь тяжелыми и громоздкими, что стрельба из них тоже требовала применения всякого рода упоров и подставок, еще более увеличивавших общую массу снаряжения стрелка. Эффективность стрельбы первых образцов огнестрельного оружия была крайне низка, а обращение с ним было очень сложным и кропотливым. Процесс заряжания оружия был чрезвычайно длительным и занимал обычно несколько минут. Больше всего неудобств доставляло обращение с порохом представлявшим в то время мелкий пылеобразный порошок (зернистость порох приобрел лишь с 1525 г.). Обращение с первыми образцами стрелкового оружия было еще и небезопасным, так как они были подвержены частным разрывам. Большое неудобство представлял собой способ воспламенения заряда с помощью тлеющего фитиля, подносимого к затравке рукой. Поэтому в 14-15вв. все усовершенствования преследовали главным образом одну цель — улучшить способ воспламенения заряда. Для этого со второй половины 15 в. фитиль стали закреплять на конце рычага, шарнирно укрепленного на оружии. При нажиме на один конец этого рычага другой конец с прикрепленным к нему тлеющим фитилем касался затравки и воспламенял ее.
Так как этот рычаг был изогнут в виде буквы S и поэтому напоминал змею, он получил название серпентин от латинского серпеус — змея. Иногда серпентином называлось и все оружие, снабженное таким устройством. Чаще же оно называлось аркебузой (во многих источниках — аркебузом). Русское его название — пищаль. Сколь несложными ни были аркебузы, все-таки они были удобнее прежних образцов с ручным фитильным воспламенением (ручниц, кулеврин), так как позволяли стрелку больше внимания сосредоточить на прицеливании, а также отказаться от помощи другого лица. В конце 15 в. появляется пружинный фитильный замок, и, таким образом, способ воспламенения заряда получает еще одно усовершенствования.
В пружинном фитильном замке рычаг с фитилем (курок) приближался к затравке с помощью предварительно сжатой пружины. Освобождение взведенного курка в этих замках происходило при нажиме на кнопку. Если первые образцы серпентинов, приводимые в движение непосредственно воздействием мускульной силы стрелка, сравнительно медленно подводили фитиль к затравке, то в пружинных фитильных замках курок при нажатии на спуск почти мгновенно и с силой ударял по полке. В исходное положение он возвращался рукой. Со временем механизм фитильного замка еще более совершенствуется, и уже вскоре после появления пружинных замков широкое распространение получает замок, в котором относительная быстрота и резкость движения курка достигаются не под воздействием пружины, а благодаря подобранному соотношению длин рычагов, взаимодействующих при простом нажиме руки стрелка на спусковую штангу.
Имеющаяся же в замке пружина служит лишь для возвращения частей механизма в исходное положение.
На протяжении очень длительного времени ручное огнестрельное оружие ввиду своего несовершенства не могло сколько-нибудь успешно конкурировать с другими видами метательного оружия. По массе, меткости и скорострельности оно сильно уступало лукам и арбалетам. Даже по пробивной силе аркебузные пули обычно не превосходили арбалетных стрел. И только появившиеся с начала 15 в. мушкеты смогли по пробивной силе своих пуль решительно превзойти луки и арбалеты. Большая сила удара мушкетной пули достигалась за счет увеличения массы пули до 50-60 г (это примерно вдвое больше, чем масса аркебузной пули). При использовании свинцовых сферических пуль увеличение их массы достигалось исключительно за счет увеличения калибра оружия. Кроме того, на эффективность действия мушкетов оказывало положительное влияние и то, что их стволы были гораздо длиннее аркебузных. Но лучшая пробивная способность — единственное преимущество мушкетов.
В остальном же перед другими видами ручного метательного оружия они тоже не имели никаких преимуществ. Чтобы легче было управляться с мушкетом на поле боя стрелок везде и всюду носил с собой сошку — длинную, с вилкой на конце опоры, на которую перед смертоносным выстрелом помещался тяжелый ствол. Всем известный господин д’Артаньян в свободное от дуэлей время таскал на плече именно такой мушкет.
К концу ХVI века стрелковое оружие уже обрело присущие только ему названия: аркебуза, мушкет, карабин и т.д. Так, мушкетами называли тяжелые фитильные ружья, оснащенные подсошком, который при стрельбе упирали в землю. Стрелки, вооруженные фитильными ружьями имели бандельеры — надетые через левое плечо кожаные ремни, к которым цепляли 10 — 12 деревянных, иногда обшитых кожей сосудов с отмеренными порциями пороха, фляжку с мелким затравочным порохом, подсумок из рога кожи или дерева, где держали пули, пыжи, иглы для прочистки затравочного отверствия, ветошь и скребок.
Носили на бандельере и свернутые кольцами фитили. Лишь после появления в ХVIII веке патронов тяжелые бандельеры заменили патронташами, которые также перекидывали через плечо. Наибольшим же недостатком мушкетов было очень длительное заряжание и поэтому очень низкая скорострельность. Если лучник в течении минуты выпускал до двенадцати стрел, то мушкетер, выполняя для подготовки к каждому выстрелу до сотни приемов, мог стрелять лишь с интервалами между отдельными выстрелами в нескольких минут. Уже к концу 15 в. оказались исчерпанными все возможности совершенствования ручного огнестрельного оружия на базе таких ограниченных предпосылок, какими явились лишь ствол и тлеющий фитиль. Никаких перспектив эти предпосылки уже не открывали. Требовалось появление какого-то новшества, которое могло бы дать толчок к дальнейшему развитию оружия, и такое новшество вскоре появилось в виде искрового кремневого замка, сочетавшего в себе новый источник получения огня для воспламенения заряда с достаточно надежным механизмом.
Распространение получил так называемый нюрнбергский колесцовый кремневый замок. В этом замке предварительно заведенный механизм приводился в действии при нажиме на спуск. При этом освобождалось и начинало вращаться особое колесико (колесцо), к насеченному краю которого одновременно с началом вращения прикасался курок с зажатым в нем кремнем. Высекаемые искры попадали на пороховую затравку и воспламеняли ее. Перед каждым выстрелом пружина колесца заводилась ключом, а курок взводился, сжимая при этом свою пружину. Со временем колесцовые замки совершенствовались и становились еще более удобными и надежными. Так, например, полку стали делать автоматически открывающейся при нажатии на спуск, колесцо перенесли внутрь замка и заводить его стали не ключом, а воздействием на него курка во время его взведения, вместо кремня стали применять пирит и т.д.
С появлением колесцовых замков обращение с оружием стало более удобным: на заряженном оружии не нужно было иметь тлеющий фитиль, а это значило, что не так существенно на надежность воспламенения влияла погода. Кроме того, оружие обрело готовность к выстрелу постоянную, а не только лишь на то время, пока тлел фитиль пропитанный в селитре. У колесцовых замков были и свои недостатки. Это прежде всего большая дороговизна (поэтому в пехоте кремневые замки долго не могли вытеснить замки фитильные), большая сложность устройства, возможность загрязнения. Однако принципиальные преимущества кремневых колесцовых замков были гораздо значительнее их недостатков, поэтому такие замки со временем получали все большее распространение.
В самом начале 16 в. появился ударный кремневый замок, еще более совершенный, чем колесцовый. В нем воспламеняющий затравку огонь высекался в момент удара кремня по стальной пластинке — огниву. Кремень был закреплен, как и в миниатюрных тисках, особым зажимом на курке. На ранних образцах ударных кремневых замков порох на полке в походном положении прикрывался специальной крышкой, открываемой стрелком непосредственно перед выстрелом, как это имело место еще на фитильных ружьях, но на более поздних образцах огниво составляло одно целое с крышкой полки. Крышка всегда плотно прикрывала полку и открывалась автоматически от удара курка по огниву. Обращение с ружьем, снабженным ударным кремневым замком, стало еще более удобным, а скорострельность по сравнению с оружием фитильным, возросла более чем вдвое (интервал между двумя выстрелами был сокращен теперь до 1 минуты). Появление кремневых замков способствовало еще большему распространению ручного огнестрельного оружия и, в частности, вызвало к жизни новую его разновидность, предназначенную для кавалерии — пистолет. Пистолет — это оружие, допускающее стрельбу с помощью одной руки. По некоторым данным его изобретателем считается итальянский мастер Камилл Ветелли, и, возможно, потому что жил и работал он в городе Пистойя, это новое кавалерийское оружие получило название пистолет. По другим данным это слово произошло от чешского pistala -дудка. До появления искровых замков существовали лишь отдельные образцы этого оружия, которые не могли получить своего дальнейшего развития в силу несовершенства фитильного способа воспламенения заряда. Почти два с половиной столетия пистолеты с искровыми замками в конструктивном отношении повторяли конструкцию ружей. За это время можно отметить лишь следующие моменты их развития. Наметившееся уже к концу ХVI века увеличение длины ствола с одновременным некоторым уменьшением калибра; постепенное вытеснение в течение ХVII века искровых колесцовых замков замками ударными кремневыми; появление во внешних формах — особенно в формах рукояток — большего рационализма и изящества.
Устройство кремневого оружия было предельно простым. Ствол, представлявший собой металлическую трубу, наглухо закрытую сзади, снабжался кремневым замком и укреплялся на деревянной ложе. Вот, собственно, и вся система оружия. А боеприпасы к нему — это лишь порох да круглые (сферические) свинцовые пули. Так были устроены и ружья, и пистолеты. И те и другие могли быть более или менее тяжелыми и более или менее громоздкими. Различной могла быть лишь их внешняя отделка — от очень скромной, даже грубой,до роскошной, с золотой наводкой, чеканкой, гравировкой, резьбой по дереву и кости, инкрустацией и т.п.
Одним из наиболее существенных недостатков заряжаемого с дула огнестрельного оружия была его сравнительно низкая скорострельность. Попытки изменения конструкции оружия с целью улучшения его боевых качеств предпринимались уже очень давно. Так, например, винтовые нарезы, значительно увеличивающие дальность стрельбы и повышающие точность, были изобретены на рубеже 15-16-го столетий, но только в середине 19-го столетия, то есть с появлением других изобретений, позволивших со всей эффективностью использовать преимущества нарезных стволов, они смогли получить широкое распространение. Еще в эпоху фитильного, а затем кремневого оружия появились двух- и многоствольные системы, а также одноствольные, но многозарядные с теми или иными приспособлениями для последовательного воспламенения зарядов, расположенных в канале ствола друг за другом. Появились также казнозарядные и барабанные системы.
Все эти попытки представляли собой большой интерес с точки зрения технического прогресса и новых перспектив в совершенствовании огнестрельного оружия, но никакого распространения они тогда получить не могли. Упомянутые выше простейшего устройства гладкоствольные кремневые ружья, особенно после изобретения штыка, позволившего упразднить в пехоте пикинеров, прочно и надолго утвердились на вооружении армий разных стран. Почти без всяких изменений они оставались в войсках в течении более 250 лет. За этот период совершенствование их шло главным образом за счет улучшения качества выделки, но не конструкции, ибо кремневый замок долго считался таким чудом техники, которое, как тогда казалось, вряд ли когда-нибудь могло бы быть превзойденным. Конструктивная схема кремневого оружия была столь проста, что она без всяких изменений и разновидностей была принята во всем мире. Русские образцы оружия по своей конструкции ничем не отличались от английских, итальянских или французских. Лишь во внешней отделке можно было уловить некоторую разницу. (Внешне значительно отличалось от всего прочего оружие восточного происхождения, но опять-таки только внешне.)
Для периода кремневого воспламенения характерно большое разнообразие типов оружия; для каждого рода войск был принят особый тип ружья. На вооружении состояли ружья, именуемые пехотными, винтовальными, егерскими, штуцерными, драгунскими, кирасирскими, конно-егерскими и гусарскими, кавалерийскими штуцерами и мушкетонами. В отношении калибров существовал огромный разнобой. Так, в одном полку могло быть до 40 различных калибров ружей. Хотя вопрос боепитания при таком разнообразии решался довольно просто — солдаты сами отливали пули сообразно с калибрами своих ружей, — все же такой разнобой доставлял много неудобств. Кроме разнообразия калибров оружие тех времен отличалось также большим разнообразием всех его деталей. Детали, имевшие одно и то же назначение на разных экземплярах ружей, были различными, и о взаимозаменяемости их не могло быть и речи. Только в конце первой половины 19 в., когда достижения в области химии и общее развитие техники позволили осуществить на практике некоторые принципиальные новшества, открылись широчайшие возможности для дальнейшего развития стрелкового оружия. Первым таким новшеством было применение капсюлей с ударным составом. Опыты по применению ударных составов независимо друг от друга проводились в разных странах, и в конце концов они привели к повсеместному введению медных капсюлей. Ударный капсюльный замок обладал рядом явных преимуществ перед кремневым и быстро завоевал всеобщее признание. Введение ударных капсюлей явилось важной вехой на пути развития не только ружей, но и всего огнестрельного оружия. Оно открывало широчайшие перспективы для дальнейшего его совершенствования. Другим важным изобретением явилась свободная досылка пули при заряжании нарезного ружья. Только с появлением этого изобретения оказалось возможным широкое применение нарезов в пехотном оружии. Появляются двухнарезные системы, заряжаемые круглой пулей с ободком или же продолговатой, имеющей по бокам выступы.
Этот ободок или выступы входили в нарезы и обеспечивали как свободную досылку пули при заряжании, так и вращение ее по нарезам при выстреле. Даже круглая пуля, получив быстрое вращение при прохождении по нарезам, обладала лучшей меткостью и дальностью по сравнению с пулей, выпущенной из гладкоствольного ружья такого же калибра. Продолговатая же пуля обладала еще лучшими баллистическими качествами, так как она, имея большую поперечную нагрузку и более обтекаемую форму, не так быстро теряла скорость в полете, как круглая. С принятием продолговатой пули оказалось возможным, не уменьшая массы пули (не снижая ее убойную силу), несколько уменьшить калибр. Уменьшение калибра позволило сделать ружья несколько более легкими, а также позволило увеличить количество носимых стрелком зарядов пороха и пуль при сохранении той же общей их массы. Свободная досылка пули при заряжании достигалась в винтовках разных систем различными путями. Наиболее распространенными были способы, при которых пуля диаметра меньшего, чем диаметр канала ствола, после досылки раздавалась в стороны ударами шомпола настолько, что при выстреле могла вжиматься в нарезы. Это камерные системы Дельвиня и Тьери и стержневая система Тувенена. Проблема свободной досылки пули при заряжании нарезного ружья была прекрасно решена с появлением продолговатых саморасширяющихся пуль.
Свободно досылаемая и саморасширяющаяся при выстреле пуля Минье имела сзади конусное углубление, закрытое легким железным колпачком. Пуля вставлялась в ствол свободно, а во время выстрела раздавалась и плотно шла по нарезам. Увеличение диаметра пули происходило в результате вдавливания пороховыми газами в ее конусное углубление своеобразного клина — железного колпачка. Идея применения таких пуль была подхвачена в разных странах. Повсюду велись испытания продолговатых остроконечных пуль и в их устройство вносились различные усовершенствования. Например, вместо металлических колпачков были применены деревянные вкладыши (пули Энфилд). Впоследствии пули стали изготовлять без колпачков и вкладышей, с одними лишь углублениями той или иной формы. Появление капсюльных винтовок со свободной досылкой пуль значительно повысило стрелковую мощь пехоты, которая могла вести прицельный огонь на расстоянии до 1200 шагов, поражая не только передовые цепи, но и артиллерию и обоз, сама при этом находясь в полной безопасности от огня гладкоствольных ружей, не превышавшего дальности в 300 шагов. Заряжающиеся с дула нарезные капсюльные ружья внешне мало чем отличались от гладкоствольных, и приемы стрельбы из них были те же самые, однако с изменением качества ружей оказались необходимыми и некоторые конструктивные изменения. Так как в результате возросшей дальности стрельбы потребовалось введение передвижных прицелов, позволяющих вести прицельный огонь на разные дистанции. Возникновение нарезных капсюльных ружей подготовило появление эры казнозарядного оружия.



on-infantry.narod.ru

Развитие стрелкового оружия | lemur59.ru

                              Огневые тенденции нового века

Начало XXI века не ознаменовалось в армиях мира появлением «бластеров», «скорчеров» и «гремучек», как предсказывали фантасты. Военные вошли в новый век с вполне «классическим» оружием и обширными планами по созданию нового точного и мощного вооружения. Они хорошо знают, какие виды оружия им сегодня необходимы, но, оказывается, далеко не все инновации можно воплотить в железе даже с использованием суперсовременных технологий.

Патрон будущего

Качественное усиление боевой эффективности стрелкового оружия предполагает не только повышение вероятности поражения цели с первого выстрела или очереди, но и возможность ведения интенсивного огня. Здесь главными факторами являются как меткость стрельбы и поражающее действие снаряда, так и емкость магазина. При этом размеры и масса оружия должны оставаться в определенных границах, особенно с учетом действий в стесненных условиях и расширения номенклатуры экипировки бойца.

Возможности оружия во многом определяются патроном. Оценить некоторые направления проводимых исследований можно на примере образцов, представленных в 1989 году на американский конкурс ACR — «перспективная боевая винтовка».

Тогда компания «Кольт» (США) предложила 5,56-мм патрон «дуплекс», разработанный совместно с фирмой «Олин», — в стандартной гильзе одна за другой располагались две пули. Это была далеко не первая попытка разработчиков. Еще в 1964 году американцы приняли на вооружение двухпульный 7,62-мм патрон М198. В других странах также испытывались схемы с несколькими пулями, в том числе с тремя–пятью и даже с девятью. Ожидалось, что это не просто увеличит скорострельность, но и позволит выпустить очередь за один выстрел — до того, как ствол оружия изменит свое положение. На деле, однако, сравнительно легкие пули давали и худшую кучность, и недостаточное поражающее действие (в СССР двухпульные 12,7-мм патроны применяли только для пулеметов на вертолетах).

Винтовка компании AAI (США) была снаряжена 5,56-мм патроном со стреловидной подкалиберной пулей в стандартной гильзе, причем «стрела» массой 0,66 г разгонялась до скорости 1 402 м/с.

Стреловидные оперенные пули привлекали конструкторов давно, а успех таких артиллерийских снарядов с отделяемым поддоном лишь усиливал этот интерес. Испытывая малое сопротивление воздуха, стреловидная пуля имеет настильную (пологую) траекторию и долетает до цели значительно быстрее обычной пули. Высокая скорость позволяет ей уверенно пробивать бронежилеты и наносить тяжелые повреждения.

Вариант ACR австрийской компании «Штайр-Маннлихер» также предусматривал патрон со стреловидной пулей (ее начальная скорость 1 494 м/с), но уже телескопической схемы — пуля помещалась по оси пластмассовой гильзы, а порох — вокруг пули. Пока патроны со стреловидными пулями не доведены до совершенства — не удается обеспечить правильное ведение «стрелы» по каналу ствола и симметричное отделение поддона в воздухе. В результате не обеспечиваются нужные точность и кучность стрельбы. Но работы продолжаются, и данный вид пуль скоро вполне может стать серийным.

Не прекращаются пока и попытки перехода к пластмассовым гильзам в боевых патронах. Внедрению пластика мешает огромное давление пороховых газов в канале ствола боевого нарезного оружия.

Но почему бы вовсе не отказаться от гильзы? Полтора века назад именно введение унитарного патрона с металлической гильзой стало основой для развития стрелкового оружия. Но металлическая гильза заметно увеличивает массу и стоимость патрона, требует наличия в оружии механизма экстракции (извлечения и удаления) стреляной гильзы. Согласно статистике, именно с извлечением гильзы связано большинство задержек и отказов, возникающих при стрельбе. Необходимые для ее удаления вырезы повышают вероятность засорения механизмов. Неудивительно, что уже более 40 лет идут работы над безгильзовыми патронами, в которых пуля располагается в прессованной пороховой шашке или, наоборот, порох размещается внутри пули. Работы над безгильзовыми патронами велись в Австрии, Бельгии, ФРГ, США, СССР (еще в 1965 году С.Г. Симонов разработал автомат АО-31 для испытаний такого 7,62-мм патрона), но без видимого успеха.

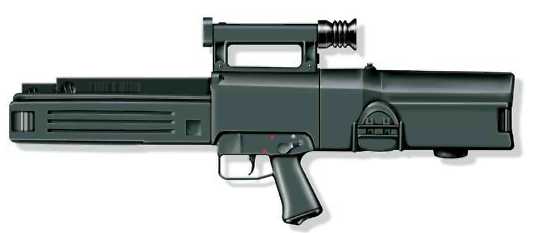

Дальше всех продвинулась в этом вопросе германская фирма «Хеклер унд Кох», создавшая вместе с «Динамит-Нобель» новый комплекс «патрон-оружие», получивший обозначение G11. После долгих доработок патрон принял вид восьмигранной пороховой шашки, покрытой сгорающим лаком, в которую утоплена пуля и вложен капсюль. Надо сказать, немцы постарались по максимуму использовать преимущества безгильзового патрона. Механизмы винтовки защищены пластиковым корпусом с небольшим количеством вырезов и отверстий. В ней используется компактный магазин на 50 патронов. Помимо этого, применена оригинальная автоматика с «лафетной» установкой основных механизмов. При стрельбе фиксированными очередями винтовка успевает сделать три выстрела (с темпом до 2 000 выстр./мин) прежде, чем подвижный механизм, скользя внутри корпуса, дойдет до крайней задней точки и нанесет удар в плечо стрелка. Вместе с «линейной» отдачей (приклад расположен на линии оси канала ствола) «лафетная» конструкция заметно повысила меткость стрельбы. Разрабатывая и испытывая подобные модели, конструкторы долго боролись со склонностью безгильзового патрона самовоспламеняться при попадании в нагретый стрельбой патронник. На «гражданском» рынке такие боеприпасы имеют крайне ограниченное применение и используются только в однозарядных образцах из-за опасности самопроизвольного выстрела. За четверть века работы над проектом неоднократно заявлялось, что G11 вот-вот поступит на вооружение. В начале 1990-х годов она дошла до войсковых испытаний в бундесвере, один из ее вариантов испытывался по программе ACR. Но программа ACR, как известно, окончилась ничем, да и германский бундесвер этой винтовки не получил — прежде всего изза высокой стоимости и сложности в эксплуатации.

Любопытную разработку (кстати, тоже начатую еще в 1960-х) предлагала для ACR и американская корпорация «МакДоннел Дуглас» — «беззатворное» оружие. Казенную часть ствола при выстреле должна была запирать гильза патрона в форме плоской пластмассовой коробки, по оси которой располагались три обычные или стреловидные пули, а по бокам от них — пороховой заряд. Дальше опытов дело не пошло.

Смещенный импульс

Основой развития военного стрелкового оружия пока остаются патроны «классического» типа, что, впрочем, не отменяет их дальнейшей модернизации. Примером достижений в этом направлении являются советские автоматы, созданные по теме «Абакан».

В конце 1970-х годов Главное ракетно-артиллерийское управление выдвинуло требование повысить эффективность стрельбы из автомата в 1,5—2 раза по сравнению с АК-74. В августе 1981 года утвердили опытно-конструкторскую работу по теме «Абакан» (то есть «Абакан» — не имя конкретного образца, а шифр темы). Оружие разрабатывалось под штатный 5,45-мм автоматный патрон и было совместимо со старыми магазинами, подствольными гранатометами, штык-ножами, приспособлениями для стрельбы из БМП и из вертолета. Всего было представлено двенадцать проектов, разработанных десятью конструкторскими коллективами из Тулы, Ижевска, Коврова, Климовска. В 1984 году девять опытных образцов прошли испытания. При таком разнообразии конструкций использовалось всего три схемы автоматики: «классическая» с газовым двигателем, «сбалансированная» и «со смещенным импульсом отдачи». Причем выбор схемы не определялся принадлежностью к той или иной «фирме». Тульское ЦКИБ СОО, например, привезло автоматы и с «классической», и со «сбалансированной» схемами, а «Ижмаш» представил образцы во всех трех группах. Вперед вышли автоматы туляка И.Я. Стечкина и ижевца Г.Н. Никонова — оба «со смещенным импульсом». В 1991 году автомат АСМ Никонова прошел войсковые испытания в Таманской дивизии. По кучности стрельбы очередями он превышал АК-74 в 4—13 раз. Главное — улучшилась кучность стрельбы из неустойчивых положений (стоя и «от бедра»). У автоматов Калашникова именно она вызывает нарекания. В среднем эффективность стрельбы увеличивалась в 1,6 раза. И в 1996 году на вооружение приняли 5,45-мм автомат Никонова (АН-94).

В АН-94 новая схема автоматики впервые воплотилась в серийном оружии. Она теоретически была проработана инженером ЦНИИточмаш П.А. Ткачевым еще в 1970-х, то есть накануне конкурса «Абакан» и почти одновременно со схожей «лафетной» схемой германской G11. Под «смещением импульса отдачи» понимается некоторая задержка во времени между выстрелом и ударом оружия в плечо стрелка. Оружие как бы разделено на две части, и «стреляющий агрегат» может перемещаться по направляющей внутри кожуха (лафета). Автомат успевает сделать два выстрела со сверхвысоким темпом 1 800 выстр./мин., прежде чем агрегат придет в крайнее заднее положение. Стрелок воспринимает импульс отдачи в конце очереди, и две пули успевают покинуть ствол, еще не сместившийся от линии бросания. Из-за этого схему называют еще «схемой с накоплением импульса отдачи». «Накопленный» удвоенный импульс смягчается амортизатором. Кроме очередей по два выстрела возможны как стрельба одиночными выстрелами, так и непрерывный огонь с нормальным темпом 600 выстр./мин. Но и в этом случае смещение агрегата и амортизатор смягчают действие отдачи.

«Смещенный импульс», амортизатор, фиксированные очереди, удлиненная прицельная линия, замена прорези прицела диоптром, комплексное дульное устройство — все это способствует повышению меткости стрельбы. Той же цели служит крепление для оптического, коллиматорного и ночного прицелов.

Поскольку параллельно шли работы по совершенствованию 5,45-мм патрона, можно говорить об обновлении всего комплекса «патрон—оружие». В проекте нового автомата предполагался и магазин удвоенной емкости — 60 патронов, но от него отказались.

По экономическим причинам количество АН-94, поступивших за 10 лет в Вооруженные Силы и МВД, не превысило числа образцов автоматов, участвовавших в советское время в проведении войсковых испытаний. Усложнение «никонова» по сравнению с «калашниковым» и высокая цена обеспечивают ему сегодня место только в подразделениях спецназа, которым не требуется массовое производство, а стрелки хорошо подготовлены. Малый опыт эксплуатации автомата и скоропостижная смерть Никонова в 2003 году затормозили дальнейшее развитие схемы со «смещенным импульсом».

Сбалансированная автоматика

На этом фоне сохраняют хорошие шансы на будущее другие новые схемы. Впрочем, новые они, скорее, по времени реализации. Так, схема «сбалансированной автоматики» исследовалась в ЦНИИточмаш под руководством В.М. Сабельникова еще в конце 1960-х и была опробована на ряде опытных образцов. Сейчас она представлена широко рекламируемыми автоматами АЕК-971, -972 и -973, созданными на Ковровском механическом заводе под руководством С.И. Кокшарова, и ижевскими АК-107 и АК-108 разработки Ю.К. Александрова и В.Н. Паранина (ранее несколько автоматов «сбалансированной» схемы на «Ижмаше» разработали Ю.К. Александров и В.М. Калашников).

Как известно, главные причины потери точности стрельбы в автоматическом оружии — изменения направления ствола после каждого выстрела из-за действия отдачи и ряда ударов, воспринимаемых оружием и стрелком. Это удары подвижных частей автоматики при откате и накате, удар газов в газовую камеру. При сбалансированной схеме подвижные детали составляют две равные по весу противоположно движущиеся массы — затворную раму и балансир, связанные через зубчатые рейки и шестерню. Поршни рамы и балансира, входящие в газовую камеру сзади и спереди, под давлением пороховых газов начинают одновременно двигаться в противоположных направлениях с равными скоростями. В результате их импульсы движения компенсируют друг друга, стрелок воспринимает только импульс выстрела, и смещение автомата оказывается меньше.

Много лет пробивает себе путь к солдату и оригинальная схема с полусвободным затвором, разработанная А.Ф. Барышевым для целого комплекса стрелкового оружия — от 5,45-мм автомата до 12,7-мм автоматической винтовки и 30мм ручного автоматического гранатомета. Движение деталей рассчитано в ней так, чтобы, обеспечив достаточно позднее отпирание канала ствола после выстрела, максимально снизить действие отдачи на оружие и стрелка.

Пуля плюс граната

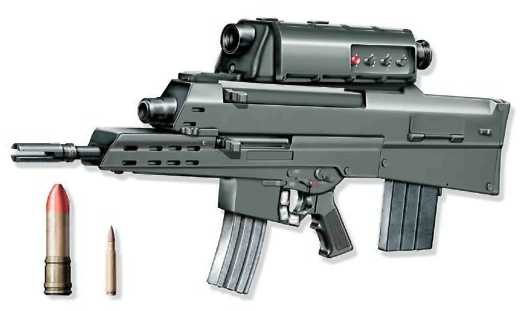

На сегодняшний момент наиболее перспективным оружием считается автоматно-гранатометный комплекс, сочетающий «пулевой» ствол с гранатометом, стреляющим прежде всего осколочной гранатой. На этом направлении американцы решили достичь «превосходящей огневой мощи» за счет «безусловного технологического превосходства» (что обеспечило бы длительный перевес и в военных конфликтах, и на рынках оружия). «Двухкалиберным» оружием — сочетанием малокалиберного «пулевого» и крупнокалиберного «осколочного» стволов — они занимались еще в годы Вьетнамской войны по проекту SPIW (так и не давшему практического выхода). Теперь они решили соединить старую идею с цифровыми технологиями.

С конца 1980-х годов в США формировались требования к новой системе вооружения пехоты. После провала конкурса ACR возникла амбициозная программа, включившая «перспективное оружие личной обороны» OPDW, «перспективное индивидуальное боевое оружие» OICW, «перспективную снайперскую винтовку» OSW и «перспективное групповое оружие» OCSW. «Двухкалиберное» индивидуальное оружие должно заменить сразу карабин, штурмовую винтовку, подствольный гранатомет и ручной пулемет. Его проект получил обозначение ХМ29 OICW.

В отношении «пулевого» ствола («кинетического модуля») долго думать не стали, по сути — это штурмовой карабин под стандартный 5,56-мм патрон НАТО со штатными магазинами. Для самозарядного гранатомета («осколочного модуля») выбрали минимальный артиллерийский калибр 20 мм, а дабы повысить вероятность поражения, решили обеспечить подрыв снаряда вблизи цели. Обеспечивает это главная особенность осколочного выстрела — взрыватель ударного или программируемого дистанционного действия. Цифровой баллистический вычислитель выдает информацию для взрывателя и вводит ее в память пули с помощью индукционной катушки прямо в канале гранатного ствола. «Прицельный модуль» вычисляет время полета снаряда, обеспечивая точное определение дальности с помощью лазерного дальномера, имеет дневной и ночной прицельные каналы.

Разработка всех элементов подобного комплекса не под силу одной компании — создание оружия стало делом объединений. В проект ХМ29 OICW включились международные «команды». Первую возглавила AAI, а вошли в нее американские «Хьюз Эйркрафт», «Дайна Ист», «Олин» и германская «Динамит-Нобель». Вторую команду, возглавляемую американской «Эллиант Тексистемз», составили швейцарская «Контраверс», германские «Хеклер унд Кох» и та же «Динамит-Нобель».

Реализуемость такого оружия сегодня практически доказана, но сама программа далеко не безупречна. Надежность работы такого комплекса, миниатюризированного до размеров индивидуального оружия, в полевых условиях вызывает сомнения, а лазерный дальномер на индивидуальном оружии дает высокую вероятность ошибочных измерений. Да и управление оружием с целым рядом переключателей в стрессовых условиях далеко не каждому по силам. Проект OICW выглядит практичнее «бластеров» или «скорчеров», но, похоже, получается не намного дешевле их. Создается впечатление, что его многочисленные «технологии» имеют одну цель — выбить побольше денег из заказчика.

Программу OICW увязали с созданием группового оружия поддержки ХМ307 OCSW — для них даже поначалу выбрали единый 20-мм выстрел. Ведь превращение каждого бойца в мощную боевую единицу не снимает вопрос об оружии огневой поддержки. OCSW разрабатывают две группы американских и канадских фирм — первую возглавляет «Олин», вторую «Сако». Можно предположить соединение в новом оружии гранатомета и автоматической пушки с возможностью установки его на станок, автомобиль, БТР и легкий вертолет. Калибр OCSW все же увеличили до 25 мм и предусмотрели три типа выстрелов: осколочный с программируемым взрывателем, бронебойный и учебнотренировочный. В свою очередь под выстрел OCSW разработан вариант крупнокалиберной «снайперской винтовки» по программе OSW.

Нестареющая «классика»

Вполне привычные «классические» схемы оружия, достигшие высокой степени совершенства, как и привычные боеприпасы, не собираются сдавать позиций. Американцы, например, обеспокоившись высокой стоимостью и длительностью разработки проекта ХМ29, «дополнили» его проектом ХМ8 — речь идет, по сути, о новой штурмовой винтовке под тот же 5,56-мм патрон НАТО. Вышедшее вперед в этом проекте американское отделение «Хеклер унд Кох» не мудрствуя лукаво представило германскую винтовку G36, модифицированную и получившую более «эргономичный» дизайн. Качественно новых узлов эта винтовка не имеет, достаточно удачно соединив уже опробованные решения. Заказчика, уставшего от не слишком надежной М16А2, это вполне устраивает. Ведь до чего доходило — в Кувейте и Ираке на ствол М16 солдаты надевали презервативы из комплекта снаряжения бойца — поскольку американская винтовка страшно боится пыли. Опыт агрессии в Ираке заставил заговорить о срочной замене М16А2 новым оружием.

Равным образом параллельно с ХМ307 OCSW начали разработку более традиционного образца — 12,7-мм крупнокалиберного пулемета для замены М2НВ «браунинг».

Не стали далеко уходить от «классики» и конструкторы тульского КБ приборостроения в своем стрелково-гранатометном комплексе А-91М. Главное внимание тут уделили размерам, массе, быстроте наводки и открытия огня, возможности стрельбы с правого и левого плеча (для этого гильза выбрасывается не вбок, а вперед), с прикладкой или «от бедра». Отечественная дульнозарядная схема подствольного гранатомета позволила встроить его в цевье, тем самым обеспечив хорошую балансировку комплекса. Получилось компактное оружие ближнего боя.

Опыт использования G11 в ФРГ и АН-94 в России заставил ряд специалистов усомниться в необходимости усложнения оружия ради погони за кучностью. Войска по-прежнему предпочитают оружие компактное, простое и надежное.

Цифровые технологии

Независимо от того, удадутся или нет амбициозные проекты вроде OICW или OCSW, цифровые технологии уже пришли в стрелковое оружие. Нелишенная остроумия конструкция испытывалась, например, в США в рамках программы «Лэнд Уоррирор» — EMD (комплексная программа разработки вооружения и экипировки для сухопутных войск). Двухканальный электронно-оптический прицел соединили кабелем с микромонитором на каске. Стрелок теперь видит изображение в прицеле при любом положении оружия. Очередной, теперь «высокотехнологичный», способ повысить эффективность стрельбы навскидку, позволить стрелять из-за укрытия или наблюдать за обстановкой, не подставляя под пули противника свою голову. Насколько полезны такие приспособления, покажет лишь боевой опыт.

«Дробовик» вместо винтовки?

Решить проблему «универсальности» индивидуального оружия можно и переходом от поражения «точки» к поражению «объема» картечным, осколочным или фугасным выстрелом. Американцы, использовавшие «дробовики» в двух мировых войнах, во Вьетнаме и Лаосе, в начале 1980-х развернули программу CAWS, то есть «система штурмового оружия малой дальности». Речь шла об автоматическом гладкоствольном оружии. Для варианта CAWS американо-германской разработки на основе гильзы охотничьего патрона создали выстрелы 12-го калибра нескольких типов: с 20 стреловидными пулями, с подкалиберной бронебойной пулей, картечный с 8 свинцовыми шариками, химический и дымовой. Но и эта программа закончилась ничем. Эффективная дальность стрельбы «гладкостволов» не превысила 100 м. Зато самозарядные «тактические дробовики» закрепились на вооружении полицейских и контртеррористических служб. Свидетельство тому — распространение итальянского SPAS-12, южнокорейского USAS-12 и интерес, проявленный Францией, Бразилией, Чили и Швецией к российскому тактическому ружью «Сайга-12 Исп.030».

Гладкоствольное оружие еще может появиться среди военного, но для этого, видимо, придется отказаться от родственности его боеприпасов с охотничьими.

Без подвижных деталей

Автоматика без подвижных деталей весьма привлекательна в силу сравнительно небольших размеров оружия, отсутствия механических ударов и возможности чрезвычайно высокого темпа стрельбы. Из последних разработок такого рода наиболее разрекламирована схема австралийского конструктора О`Дуайера. Пули и метательные пороховые заряды располагаются в заранее снаряжаемом стволе последовательно, заряды снабжены электрокапсюлями. Несколько таких стволов (от 6 до 15 «выстрелов» в каждом) с электронной системой инициирования позволяют в короткое время развить чрезвычайно высокую скорострельность, регулируемую в широких пределах. По сути, речь идет о совмещении и «автоматизации» давних идей многоствольных «органов» и многозарядных «эспинолей». Темп стрельбы ограничивается только допустимым уровнем давления в канале ствола и опасностью самовоспламенения зарядов. Фирма О`Дуайера «Метал Шторм» выпустила по этой схеме несколько образцов индивидуального и личного оружия, развивающих якобы темп 45— 60 тыс. выстр./мин. Правда, перезарядка такой системы — дело хлопотное: бойцу надо носить с собой несколько блоков снаряженных «стволов». За почти десять лет оружие «Метал Шторм» не нашло покупателей, хотя предлагалось оно в вариантах зенитных, противоракетных, авиационных и даже пожарных установок.

Ракеты в кобуре и «жидкий порох»

Вот уже добрых семь веков основой действия огнестрельного оружия является метание снаряда давлением газов, образующихся при сгорании заряда твердого пороха в канале ствола. Но все это время изобретателей не покидала мысль изменить сам принцип «бросания», заменив, например, пулю ракетой.

Реактивные пули разрабатывались еще в годы Второй мировой войны в Германии. Однако подлинный интерес теме придала «ракетомания», охватившая многие страны в 50— 60-е годы XX века.

Примером может служить оружие «жироджет», созданное в США Р. Мэйнхардтом и А. Бэйлом в 1965 году. «Пуля» представляла собой миниатюрный турбореактивный снаряд — пороховые газы двигателя, выходя через наклонные сопла в донце пули, придавали ей не только движение вперед, но и вращение с большой скоростью (откуда и название gyro — «вращающийся», jet — «реактивный»). «Пусковой установкой» служил легкий 13-мм пистолет с магазином на 6 «пульракет» или принципиально не отличавшийся от него карабин. Несмотря на все ухищрения, реактивные пули давали намного худшую кучность, чем пули обычного нарезного оружия, ведь и неуправляемые реактивные снаряды всегда менее точны, чем снаряды нарезной артиллерии. Практически полное отсутствие отдачи не улучшало меткость «жироджета». Французские конструкторы в своих образцах реактивного оружия пытались компенсировать этот недостаток «залповым» пуском микроракет из одного «патрона», но и они не добились успеха.

Оружие «жироджета», несмотря на шумную рекламу, пожалуй, единственный «бой» приняло… в фильме «Ты живешь только дважды» с Шоном Коннери в главной роли. Вообще ряд систем, претендовавших на роль «оружия будущего», в результате играет ее только в кино. Работы над реактивным стрелковым оружием велись и в других странах, включая СССР. Но в начале 1970-х годов их практически повсеместно свернули.

Идея замены пороха жидкими метательными веществами (ЖМВ) тоже не нова. В области артиллерии ими занимаются уже лет 70, а в последние лет сорок редкая популярная книга или статья о современной артиллерии обходилась без обещаний «скорого появления» орудий на ЖМВ. Не обошли ЖМВ и стрелковое оружие — в СССР, например, еще в 1942— 1943 годах прорабатывались варианты 14,5-мм пулемета, использовавшего в качестве ЖМВ смесь керосина и азотной кислоты. Множество проектов стрелкового оружия на ЖМВ появилось позднее. Чем же привлекательны ЖМВ? Вопервых, они позволяют достичь больших скоростей пули. Вовторых, легко поддаются дозированию, а значит — в широких пределах изменять начальную скорость пули и импульс отдачи в зависимости от поставленной цели. В-третьих, можно обойтись без гильз, помещая в одной части магазина пули, в другой — емкость с одно- или двухкомпонентным ЖМВ. Поскольку ЖМВ дают более высокие температуры, то гораздо сложнее обеспечить прочность и живучесть ствола. Здесь могут прийти на помощь керамические вкладыши, к тому же работы над «керамическими стволами» идут не первый год. Однако пока ЖМВ не пришли ни в серийные артиллерийские орудия, ни в стрелковое оружие.

Миф о «несмертельном» оружии

Вопрос о внедрении гуманного «неубивающего оружия будущего» обсуждается уже не один год. Однако такое явление, как война, «гуманизации» не поддается. Можно вспомнить ситуацию столетней давности, когда тоже немало говорилось о «гуманной» и «цивилизованной» войне. А сразу за этим последовали войны, неслыханные по масштабам жертв и разрушений.

Комплекты «несмертельного» («нелетального») оружия действительно поступают на вооружение армий, но связано это не с каким-то «новым характером военных операций», а с возможным привлечением войск к полицейским операциям. Средства несмертельного поражения, часто именуемые «спецсредствами», применяются полицейскими и контртеррористическими формированиями давно, и арсенал их постоянно расширяется. Главное их назначение — остановить или обезвредить противника, не нанося ему опасных для жизни и здоровья повреждений. Человек, как известно, достаточно уязвим, и его можно обезвредить различными способами — механическим, химическим, тепловым, электрическим и электромагнитным воздействиями. У каждого поражающего фактора есть определенный уровень или порог, после которого результаты его воздействия становятся реально ощутимыми, и порог, за которым они уже необратимы. Между этими границами и действует «несмертельное» оружие.



Но когда к «новому поколению пехотного оружия» относят «ручные смолометы», «СВЧ-парализаторы», «электризованные» пули или винтовочные свето-шумовые гранаты — это либо незлонамеренное заблуждение (когда всякое «оружие» воспринимают как «военное»), либо специальная пропаганда. И цель ее — с одной стороны, сформировать «общественное мнение» о возможности «минимизации» потерь среди гражданского населения в современных боевых операциях, а с другой — оправдать траты средств налогоплательщиков на слабо контролируемые проекты.

Вариант устройства автоматического оружия на основе жидкого метательного вещества: 1 – оперенная пуля, 2 – отверстие для пропуска к пуле ЖМВ, 3 – пружинящие захваты, 4 – держатель пули (служит для подачи и извлечения), 5 – капсюль, 6 – обтюратор пули, 7 – клапан, 8 – ствольная коробка, 9 – трубопровод для ЖМВ, 10 – затвор, 11 – ударник, 12 – обратный клапан подачи ЖМВ в запульное пространство, 13 ствол, 14 – магазин одноразового применения, снаряженный оперенными пулями с держателями и баллоном с ЖМ



lemur59.ru

Развитие стрелкового оружия | огнестрельное оружие России

Развитие стрелкового оружия.

Следующий этап совершенствования винтовок — изобретение магазинов, что стало возможно лишь после появления унитарного патрона в металлической гильзе. Магазинные винтовки оснащались новым устройством — ручным затвором, раз и навсегда вытеснившим замки всех типов. При движении затвора назад с поворотом вокруг своей оси он расцеплялся с казенной частью ствола, одновременно при этом извлекалась гильза. Когда затвор возвращался в прежнее положение обратным движением (вперед с вращением), из магазина извлекался и подавался в патронник очередной патрон. Ружье или винтовка были готовы к следующему выстрелу. Если в эпоху замков всех типов для заряжания ружья требовалось прочистить канал ствола шомполом, засыпать в дуло порох, последовательно утрамбовать пыж и пулю, а потом засыпать за за­травную полку порох и взвести курок, то теперь винтовка заряжалась одним поворотом ручного затвора, достающего из магазина очередной патрон. Когда патроны заканчивались, необходимо было вставить новый магазин на 10 или даже 20 патронов. В целом скорострельность пехоты выросла в разы. Именно с таким оружием армии ведущих стран вступили в Первую мировую войну.

Две мировые войны стали поворотным пунктом в истории всего человечества и военного дела в частности. Если перед Первой мировой войной армии мира имели достаточно надежные винтовки магазинного заряжания, а автоматическое оружие было представлено единичными экземплярами, то в конце Второй мировой миллионными партиями выпускались пулеметы, автоматические и самозарядные винтовки, пистолеты-пулеметы. Именно Вторая мировая война определила современное состояние оружейного рынка: большинство классов современного оружия либо зародилось в тот период, либо было признано и получило максимальное распространение.

Солдат любой современной армии обладает целым арсеналом средств уничтожения противника. Это и компактные пистолеты, которые можно носить в кобуре под мышкой, на ремне, на бедре или лодыжке, и скорострельные пистолеты-пулеметы, пригодные для того, чтобы в одиночку отбиться от вражеского отделения.

Современный пистолет — это индивидуальное стрелковое оружие, практически всегда полуавтоматическое (самозарядное), магазинного боепитания. Перезарядка и подготовка к следующему выстрелу (экстракция стреляной гильзы и подача в патронник нового магазина) производятся механизмами автоматики, использующей чаще всего энергию отдачи. При стрельбе обладателю пистолета остается только последовательно нажимать на спусковой крючок.

Подобный механизм использует и другой класс стрелкового оружия — револьверы. Однако они не имеют автоматики вовсе: попадание патрона в патронник осуществляется за счет вращения механической детали — барабана при взведении курка. Револьвер перезаряжается намного медленнее, чем пистолет. Емкость барабана, как правило, меньше емкости пистолетного магазина. Кроме того, барабан выступает за габариты оружия, поэтому не так удобен в обращении. Пистолетами вооружены офицеры, сержанты и некоторые категории рядовых (снайперы, пулеметчики, водители транспорта и др.) пехотных подразделений всех армий мира. В то же время лишь у редкого военного можно встретить револьвер — он считается гражданским и полицейским оружием.

Подобно пистолетам на вооружение солдат специальных и вспомогательных частей: членов экипажей боевых машин, расчетов группового оружия (пулеметов, минометов и др.), связистов, саперов, операторов радиолокационных станций и т. д. — поступают пистолеты-пулеметы. Кроме того, они являются штатным оружием сил правопорядка и контртеррористических формирований большинства стран мира. Пистолет-пулемет — это индивидуальное, полностью автоматическое оружие, применяющее для стрельбы пистолетный патрон. Из-за сравнительно маломощных патронов он имеет, как правило, довольно простую автоматику, использующую энергию отдачи. Это, в свою очередь, обусловило простоту устройства, а также небольшие размеры и массу оружия. Сравнительная маломощность патронов не позволяет пистолету-пулемету стать полноценным армейским оружием.

Автоматы и штурмовые винтовки — наиболее распространенный вид индивидуального оружия личного состава пехотных подразделений всех армий мира. Многие из современных автоматов и винтовок либо разработаны в 19501970-х гг., либо представляют собой обновленные модификации образцов тех лет. Большинство современных автоматов и винтовок используют мелкокалиберные (5,56 мм или 5,45 мм) патроны. Выстрелы производятся в режиме либо одиночной, либо полностью автоматической стрельбы, боепитание — магазинное.

Современная снайперская винтовка — это магазинное оружие, чаще всего с ручным затвором. Прародителем ее стали магазинные винтовки Первой и Второй мировых войн. Впрочем, имеются и полуавтоматические образцы, созданные на основе автоматов и штурмовых винтовок. Главное в снайперской винтовке — точность, обеспечивающаяся до мелочей продуманной конструкцией, применением при производстве современных технологий, наличием совершенной оптики и использованием специальных высокоточных боеприпасов.

Имеются в арсенале пехоты и групповые виды оружия, для их использования нужен расчет, состоящий минимум из двух человек. Речь идет о пулеметах — основе огневой мощи пехоты. Первые пулеметы были редкостью, и в армиях их использовали единицы. Сейчас каждое пехотное отделение (8-12 человек) армий ведущих стран имеет на вооружении минимум один ручной (легкий) пулемет. На каждый взвод (16-24 человека) кроме двух ручных пулеметов приходится и один тяжелый (станковый).

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

Эволюция многозарядного огнестрельного оружия

Введение

Эволюция многозарядного оружия началась задолго до появления унитарных патронов. Его первые варианты имели по нескольку стволов в блоке, потом мастера ограничились одним длинным, приладив к нему короткие стволики или зарядные каморы. Изобретение огнестрельного оружия привело человека в новую историческую эпоху. Однако выделить границу между временем до изобретения пороха и после можно только условно. Здесь следует говорить о плавном переходе человека от использования одной системы оружия к другой. Переход этот был относительно длительным и совсем не однозначным. К сожалению, человек, обретя разум, любое свое изобретение почти всегда в итоге пытался направить на уничтожение себе подобных. В период средневековья охота в человеческом бытии выступала «младшей сестрой» войны. Поэтому все изобретения, касающиеся усовершенствования оружия, так или иначе оказывали взаимное влияние на дела военные и охотничьи. Появление огнестрельного оружия было величайшим достижением человека, прежде всего в военном деле. Правда, введение его в практику шло довольно медленно и болезненно. Оружие было несовершенным, да и сказывался человеческий консерватизм. В то время лук и арбалет были более практичны и привычны. По эффективности они не уступали первым ружьям, а то и превосходили их, а по скорострельности оставляли последние далеко позади. По этой причине искались даже пути соединения огнестрельного и метательного оружия, как это делалось с копьями и огнестрельным оружием. На арбалеты также ставили стволы с колесцовыми замками. Люди пытались создать эдакий универсальный гибрид арбалета и ружья. Встречались среди них довольно сложные конструкции, в которых единый спусковой механизм обслуживал тетиву и колесцовый замок одновременно. Однако от таких экспериментальных моделей отказались по причине их дороговизны и непрактичности в использовании. Арбалет и лук продолжали существовать наряду с ранним огнестрельным оружием, составляя ему серьезную конкуренцию. И все же огнестрельное оружие входило в практику, вытесняя из обихода лук и арбалет.

Глава 1. Многоствольные пистолеты

Достижения в области увеличения скорострельности охотничьих и военных ружей не могли не оказать влияния на пистолет, который, служа для стрельбы на самые короткие расстояния, нередко решает вопрос о жизни и смерти стреляющего. Поэтому достаточно широко, в отличие от ружей, распространились пистолеты двухствольных и трехствольных систем, появившиеся во времена кремневых замков параллельно с ружьями. С введением капсюля усовершенствование пистолетов пошло в быстром темпе.

Сперва появились трехствольные капсюльные пистолеты подобные кремневым: с поворотными от руки стволами, но с капсюльным замком. Конечно, кроме трехствольных, имелись более простые устройства: двухствольные и одноствольные капсюльные пистолеты.

Благодаря капсюльному замку, все упомянутые пистолеты стали компактнее, удобнее в обращении и для ношения и, главное, надежнее в действии. Они почти совсем не давали осечек, что особенно важно для оружия самообороны. Кремневый замок, как известно, давал от 10 до 30% осечек, ввиду чего приходилось иметь два пистолета или один двухствольный. Двухствольный пистолет с неподвижными стволами и двумя замками был, пожалуй, наиболее практичным оружием как кремневым, так и капсюльным. Вслед за многоствольными пистолетами появились барабанные или револьверные системы. Отметим, что до появления капсюля был кремневый барабанный четырехзарядный револьвер системы Коллера.

В 1835 г. американец Самюэль Кольт запатентовал свой револьвер, изменив и усовершенствовав револьвер Ширка. Для своего оружия Кольт применил коническую пулю, до того все пистолеты стреляли круглой пулей. Револьвер имел один ствол и под ним рычаг для плотного вжимания пуль в каморы барабана. Ствол нарезной, снаружи граненый.

Кольт основал в 1842 г. оружейную фабрику в Петерсоне (Нью-Джерси). Дела шли плохо, он обанкротился, и в 1847 г. открыл сперва небольшую мастерскую, затем фабрику в Гартфорде (штат Коннектикут), которая значительно расширилась во время гражданской войны в США, когда был большой спрос на оружие. Компания «Кольт» существует в Гартфорде поныне. С 1840-х годов капсюльные револьверы Кольта получили мировую известность и выпускались в значительном количестве. Высокие боевые качества револьверов Кольта (хорошая кучность и меткость) были лучшей рекламой. Револьверы первых образцов Кольта служили по 50-75 лет, оставаясь годными к употреблению.

Глава 2. Револьверы

В 1835 г. американец Самюэль Кольт запатентовал свой револьвер, изменив и усовершенствовав револьвер Ширка. Для своего оружия Кольт применил коническую пулю, до того все пистолеты стреляли круглой пулей. Револьвер имел один ствол и под ним рычаг для плотного вжимания пуль в каморы барабана. Ствол нарезной, снаружи граненый. Кольт основал в 1842 г. оружейную фабрику в Петерсоне (Нью-Джерси). Дела шли плохо, он обанкротился, и в 1847 г. открыл сперва небольшую мастерскую, затем фабрику в Гартфорде (штат Коннектикут), которая значительно расширилась во время гражданской войны в США, когда был большой спрос на оружие. Компания «Кольт» существует в Гартфорде поныне. С 1840-х годов капсюльные револьверы Кольта получили мировую известность и выпускались в значительном количестве. Высокие боевые качества револьверов Кольта (хорошая кучность и меткость) были лучшей рекламой. Револьверы первых образцов Кольта служили по 50-75 лет, оставаясь годными к употреблению. В капсюльном револьвере Кольт удачно соединил в одно целое все известные изобретения в области многоствольного барабанного оружия. Пружину, удерживающую барабан против ствола, имел кремневый барабанный карабин Коллера. В усовершенствованных многоствольных пистолетах Мариетта стволы также поворачивались посредством храповика. Укороченный барабан и длинный ствол были у пистолетов системы Ширка и т. д. Кольт в своем заявлении на патент хотя указывал главным образом на центральное воспламенение заряда и цилиндро-оживальную пулю, но в конструкции револьвера применил много новых и весьма существенных деталей. Например, храповик барабана Кольта укрыт в щитке рамки от засорения осколками капсюля и загрязнения, благодаря чему барабан поворачивается безотказно. Специальная защелка прочно удерживает барабан той или иной каморой против казенного обреза ствола. Удачно сконструированный рычаг, поворачивающийся на шарнире сбоку ствола, значительно облегчает тугое вхождение пули в барабан, а плотно вставленные пули хорошо предохранены от расшатывания в своих каморах при стрельбе из соседних. Одновременно устранялась опасность случайного воспламенения заряда в соседней каморе пороховыми газами. Туго сидящая пуля обеспечивала хорошую обтюрацию при стрельбе и правильное заполнение нарезов, а следовательно, и хороший бой. Удобная рукоятка способствовала прочному и однообразному держанию револьвера в руке, что увеличивало меткость стрельбы. Взведенный курок, имея прорезь, служил одновременно прицелом. Аккуратное изготовление револьвера обеспечивало продолжительную службу и безотказность действия. Револьверы Кольта сделаны из стали, железа и бронзы; щечки рукоятки — из орехового дерева. Механизм точной работы и хорошей закалки.

Капсюльные револьверы Кольта совершенствовали американские и европейские оружейники, они стали своеобразным стандартом и примером для подражания. Револьверы Кольта наряду с револьверами Лефоше стали основным личным оружием офицеров в русской армии, широко использовались в полиции и жандармерия. В 1853 г. французский оружейник Лефоше выпустил казнозарядный револьвер под шпилечный унитарный патрон своей системы. Гильза патрона медная с поддоном, капсюлем и шпилькой. Для воспламенения капсюля необходим удар курка по наружной шпильке. Первый образец револьвера системы Лефоше сконструирован в 1841 г. В 1853 г. он представлял собой наиболее совершенный образец револьвера того времени: заряжался унитарным металлическим патроном, заряжание и разряжание производились удобно, давал при стрельбе меньше задержек, чем лучшие капсюльные револьверы. И самое главное — револьвер Лефоше был намного скорострельнее всех прочих револьверов. В последнем образце револьвера Лефоше были удачно соединены все усовершенствования в этой области: курок мог работать самовзводом или, для прицельной стрельбы, взводился большим пальцем руки. Гильзы легко извлекались из камор барабана, и револьвер мог быстро заряжался даже в темноте, что с капсюльным револьвером проделать очень трудно. Металлические патроны Лефоше прочнее и не так боялись сырости, как бумажные дульные патроны. Распространению револьверов Лефоше способствовало все более расширявшееся производство патронов этой системы.

mirznanii.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
