Зенитный ракетный комплекс средней дальности 9К317М «Бук-М3»

9K317M «Бук-M3» (9K37M3) — комплекс ПВО сухопутных войск средней дальности, предназначенный для борьбы с маневрирующими аэродинамическими целями, тактическими баллистическими, крылатыми, авиационными ракетами и другими элементами высокоточного оружия, а также для поражения радиоконтрастных наземных и надводных целей в условиях интенсивного огневого и радиоэлектронного противодействия противника. Комплекс предназначен для круглогодичной, круглосуточной эксплуатации в любых климатических зонах.

Головной разработчик комплекса – НИИ Приборостроения имени В.В. Тихомирова (АО «Концерн ВКО «Алмаз-Антей»). Разработка проводилась под руководством главного конструктора Е.А.Пигина с 2007 года. Комплекс «Бук-М3″, сохранив общую структуру построения со своим предшественником — ЗРК «Бук-М2», значительно превосходит его по основным тактико-техническим характеристикам.

Зенитная управляемая ракета 9М317М, входящая в состав комплекса, создана Долгопрудненским научно-производственным предприятием (ДНПП) и унифицирована с ракетой морского ЗРК «Штиль». Серийное производство комплекса организовано на Ульяновском механическом заводе.

Комплекс 9К317М «Бук-М3″ был принят на вооружение в 2016 году, впервые продемонстрирован в рамках закрытого показа на Международном военно-техническом форуме «Армия – 2016» в Кубинке ( см. фото1, фото2 ). В октябре 2016 г. вооруженным силам России поставлен первый дивизион ЗРК «Бук-М3».

Состав:

Состав комплекса 9К317 «Бук-М3»:

пункт боевого управления (ПБУ) 9С510М;
радиолокационная станция обнаружения целей 9С18М3;
до шести автономных самоходных огневых установок (СОУ) 9А317М или РЛС подсвета и наведения (РПН) 9С36М в любом сочетании;
до двенадцати пусковых установок (ПУ) 9А316М;
транспортно-заряжающие машины (ТЗМ) 9Т243М

Каждой СОУ 9А317М может придаваться одна ПУ 9А316М, РПН 9С36М — две ПУ 9А316М.

По сравнению с ЗРК «Бук-М2» в 1,5 раза увеличены: возимый боекомплект, зоны поражения, количество одновременно обстреливаемых целей. Повышены помехозащищенность и живучесть комплекса, а также его эксплуатационные характеристики. В полной комплектации комплекс обеспечивает одновременный обстрел до 36 воздушных целей, летящих с любых направлений.

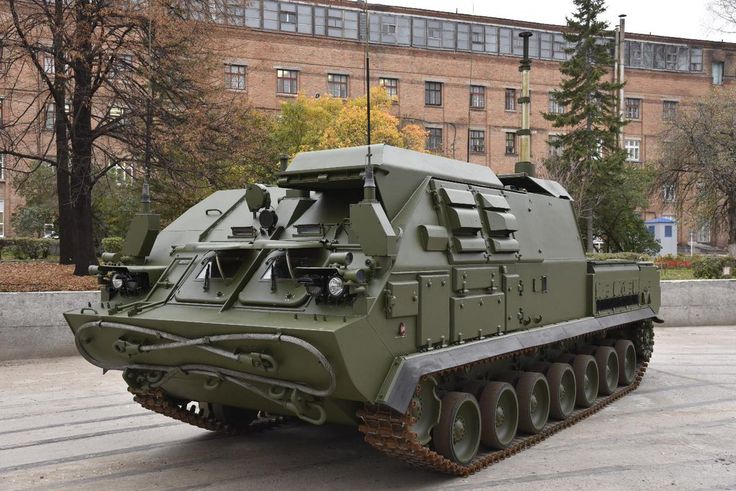

Пункт боевого управления 9С510М. ПБУ (см. фото) обеспечивает одновременную обработку информации о воздушной обстановке по данным собственных средств обнаружения целей и по данным от вышестоящих командных пунктов и придаваемых средств разведки. Количество выдаваемых целеуказаний до 36. Выполнен на шасси ГМ-5969.

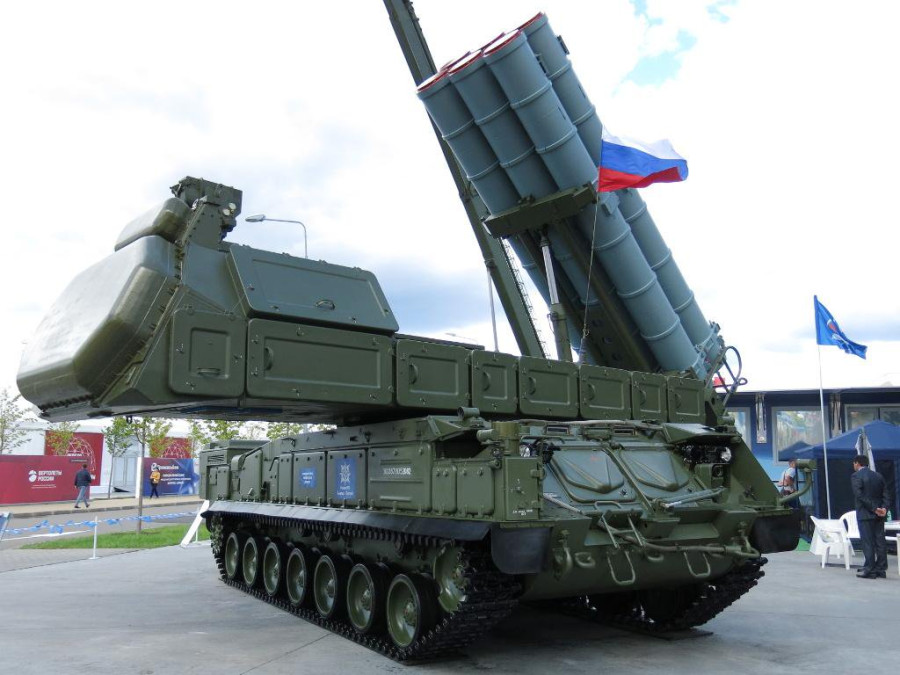

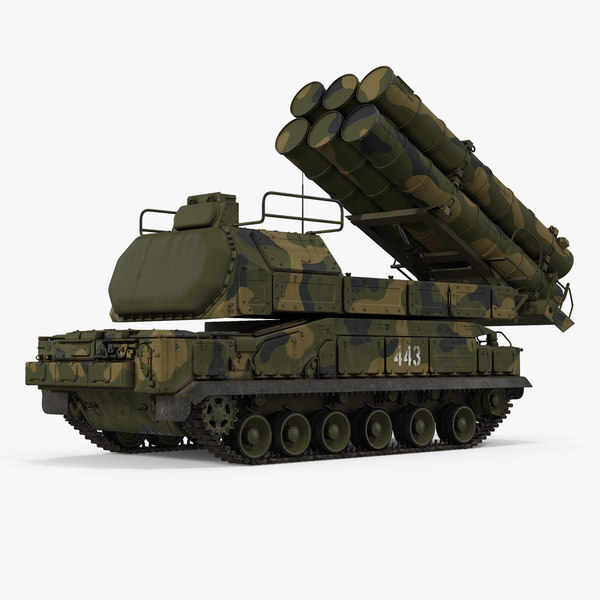

Автономная СОУ 9А317М. В процессе боевой работы СОУ 9А317М осуществляет обнаружение, опознавание, автосопровождение и распознавание типа цели, выработку полетного задания, решение пусковой задачи, пуск ракеты, подсвет цели и передачу команд радиокоррекции на ракету, оценку результатов стрельбы.

СОУ оснащена: многоканальной станцией подсвета и наведения, цифровым бортовым вычислителем, системой телекодовой связи, комплектом стартовой автоматики и стрелой для шести транспортно-пусковых контейнеров с зенитными ракетами 9М317М. Установка выполнена на унифицированном шасси ГМ-5969, обладающем повышенной грузоподъемностью и проходимостью.

Станция подсвета и наведения СОУ аналогична по конструкции РПН 9С36М и оснащена фазированной антенной решеткой с электронным сканированием луча. Дальность работы станции — до 120км по целям с ЭПР 1-2м². Зона обнаружения целей: по азимуту – ±45°, по углу места до +70°, после завязки трассы целей секторы обзора возрастают до ±60° по азимуту и до +85° по углу места. СОУ 9А317М способна автономно либо по данным, полученным с ПБУ 9С510М, поражать одновременно до шести целей.

Для повышения помехозащищенности комплекса в условиях противодействия со стороны средств радиоэлектронной борьбы противника, в систему управления огнем СОУ 9А317М включен круглосуточный оптико-электронный комплекс на базе субматричного тепловизионного и ПЗС–матричного телевизионного каналов.

Зенитная управляемая ракета 9М317М. Для комплекса «Бук-М3» разработана новая ракета 9М317М, отличающаяся от 9М317 из состава «Бук-М2» большей дальностью и скоростью полета, повышенными показателями по перехвату крылатых и тактических баллистических ракет (см. схему). При этом сохранена возможность применения ракет 9М317 при использовании пуско-заряжающих установок 9А316 из состава ЗРК «Бук-М2». Экспортный вариант ракеты получил обозначение 9М317МЭ.

9М317М представляет собой одноступенчатую твёрдотопливную ракету, выполненную по нормальной аэродинамической схеме. По сравнению с 9М317 новая ракета оснащена более мощным двухрежимным двигателем с увеличенным временем работы. За счет этого дальность полета 9М317М составила 70км, высота поражения цели — 35км, скорость полета — 1550м/с. Дальность перехвата высосокоскоростных воздушных целей вдогон увеличилась до 30 км.

Основной этап полёта ракета проходит в инерциально-корректируемом режиме, а при подлёте к цели осуществляется самонаведение.

Для оснащения ракет типа 9М317М разработан специализированный пакет модульного исполнения головок самонаведения:

многорежимная полуактивная доплеровская радиолокационная головка самонаведения (ПАРГСН) 9Э432 с интегрированным бортовым вычислителем. ПАРГСН 9Э432 способна функционировать в системах с различной структурой сигналов подсвета и радиокоррекции и программируется перед стартом под тип поражаемой цели (самолёт, вертолёт, наземная, надводная, малозаметная). Использование полуактивной системы самонаведения требует подсветки РПН 9С36М или СОУ 9А317М, что ограничивает дальность применения ракет этого типа радиогоризонтом.

активная радиолокационная головка самонаведения (АРГСН) «Сланец», разработанная ОАО «Московский научно-исследовательский институт «Агат». Обнаружение и захват воздушных целей производится щелевой антенной решёткой с моноимпульсным радиопеленгатором. АРГСН «Сланец» может получать целеуказание практически от любых внешних источников (самолётов ДРЛОиУ, БРЛК многоцелевых истребителей-перехватчиков, наземных и корабельных РЛС с соответствующим оборудованием обмена информацией). Энергетический потенциал АРГСН «Сланец» позволяет захватывать цель с ЭПР 0.3м² на удалении до 35 км.

Применение АРГСН в ракетах 9М317МА дает возможность вести огонь с выключенными РПН в т.ч. из-за естественных укрытий рельефа, что многократно увеличивает живучесть дивизиона. Подобный модульный пакет на базе АРГСН 9Б-1103М «Шайба» был разработан и для ранних версий ракет 9М317А, входящих в боекомплект ЗРК «Бук-М1-2» и «Бук-М2».

Ракета 9М317М — всеклиматического исполнения и допускает эксплуатацию и боевое применение в любое время года и суток. Ракета поставляется и хранится в герметичном транспортно-пусковом контейнере, полностью готовая к боевому применению, и не требует проверок бортовой аппаратуры в течение всего установленного срока эксплуатации. ТПК представляют собой цилиндрический контейнер, герметично закрытый жёсткими крышками или полужёсткими диафрагмами. ТПК предохраняет ракету от воздействия внешней среды, упрощает транспортировку и обслуживание ракеты, обеспечивает повышение надёжности и боеготовности комплекса.

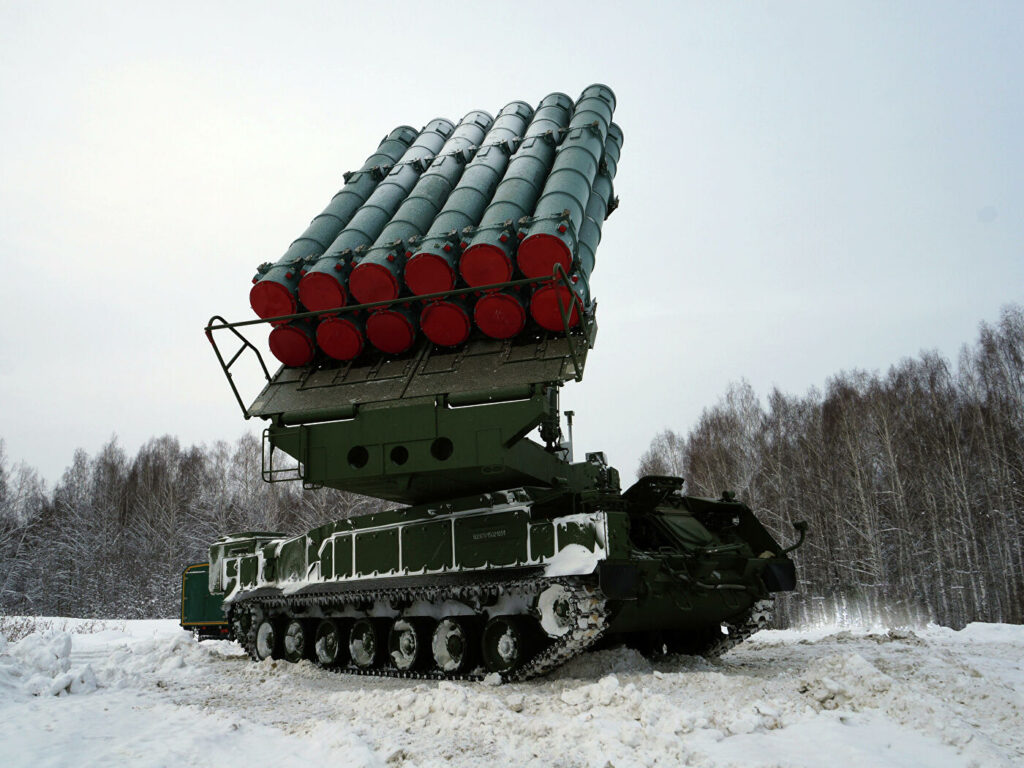

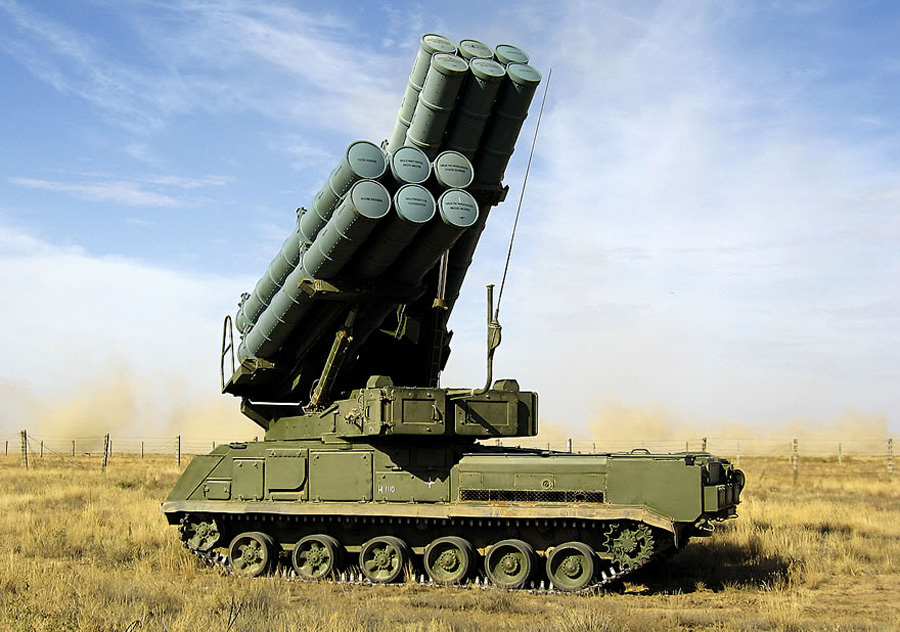

Пусковая установка 9А316М. ПУ 9А316М (см. фото1, фото2) выполнена на шасси ГМ-5969 и имеет две стрелы для установки 12 ТПК с ракетами.

При работе на боевой позиции к гидросистеме ПУ последовательно подключаются гидроцилиндры, обеспечивающие установку каждой из стрел с ТПК под требуемым углом к горизонту. Поскольку в каждый момент времени гидронасос установки работает на перемещение только одной стрелы с 6 ТПК, нагрузки на гидросистему снижаются вдвое, что позволило разместить на ПУ 9А316М увеличенный боекомплект.

После запуска всех двенадцати ракет ПУ перемещается на позицию техобслуживания. Снаряжение установки осуществляется в следующем порядке. Первые шесть контейнеров с ракетами устанавливаются на стрелы (по три на каждую стрелу) и закрепляются специальными штыревыми фиксаторами. Вторые шесть контейнеров крепятся непосредственно на контейнеры нижнего яруса и также закрепляются фиксаторами.

РПН 9С36М (см. фото1, фото2) с поднимающимся на высоту до 22м антенным постом обеспечивает поражение целей, летящих на малых и предельно малых высотах, в условиях лесистой и пересеченной местности. Поднимающийся антенный пост обеспечивает расширение радиогоризонта на предельно малых высотах почти в три раза, что позволяет обнаружить крылатые ракеты, выполняющие полет на высоте 5м, на дальности до 70км. РПН 9С36М по конструкции аналогична станции подсвета и наведения СОУ 9А317М.

РЛС обнаружения целей 9С18М3. Трехкоординатная когерентно-импульсная обзорная РЛС 9С18М3 сантиметрового диапазона с электронным сканированием луча в вертикальной плоскости предназначена для сканирования воздушного пространства с последующей передачей данных (по телекодовой линии) для обработки в командный пункт 9С510М. РЛС монтируется на гусеничном шасси ГМ-5969. Тип антенны – фазированная волноводно-щелевая решетка, сканирование по азимуту – механически, по углу места – электронно. Зона обнаружения целей: по азимуту – 360°, по углу места – 50°, по дальности – 160 км (ЭПР=1-2м

2). Период обзора – 4,5-6 сек. От помех станция защищается автоматически при помощи мгновенной перестройки частотных импульсов, а также блокирования интервалов дальности.

От бликов земли и подстилающей поверхности или других помех пассивного характера РЛС защищена при помощи компенсации потерь на направление, скорость ветра и селективность реальных целей.

Характеристики:

Дальность поражения цели, км	2,5-70
Высота поражения цели, км	0,015-35
Максимальная скорость цели, м/с	3000
Число целевых каналов дивизиона	36
ЗУР 9М317М
Габариты, мм : — длина — максимальный диаметр корпуса — размах рулей	5180 360 820
Стартовая масса, кг	581
Масса в ТПК , кг	1040
Масса боевой части , кг	62
Максимальная скорость ЗУР, м/с	1550
Максимальная располагаемая перегрузка, g	24

Источники:

АО «Научно-исследовательский институт приборостроения имени В. В. Тихомирова» ЗРК «Бук-М3»
«Бук-М3» против ATACMS: почему российские ракеты превосходят американский комплекс
http://nevskii-bastion.ru/buk-m3/
Бук-М3, самоходный ЗРК
Стратосферный охотник
Юрий Белый: «Среди мобильных ЗРК средней дальности равных комплексу «Бук-М3» по боевой эффективности не существует»
Обновлённые «Торы» и «Буки»: противоракетные мастера живучести для войсковой ПВО

Классификация:

Дальность:

70 км.

Год разработки:

2016

Аналоги по назначению и базированию:

НЕВСКИЙ БАСТИОН, NEVSKY BASTION. ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. ИСТОРИЯ ОТЕЧЕСТИВЕННОГО ОРУЖИЕ, ЗАРУБЕЖНАЯ ВОЕННАЯ ТЕХНИКА. MILITARY-TECHNICAL COLLECTION. HISTORY OF DOMESTIC WEAPONS, FOREIGN MILITARY EQUIPMENT

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К317М «БУК-М3»

ANTIAIRCRAFT MISSILE SYSTEM 9К317М «BUK-M3»

ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К317М «БУК-М3»

Работы по созданию перспективного ЗРК «Бук-М3» были выполнены НИИП им. В.В.Тихомирова. ЗРК «Бук-М3″ – это четвертое поколение мобильных комплексов средней дальности. Комплекс нового поколения «Бук-М3″, сохранив общую структуру построения ЗРК «Бук-М2″, кардинально превосходит его по основным тактико-техническим характеристикам.
На создание нового зенитного ракетного комплекса войсковой ПВО в значительной мере повлияли боевые действия в Югославии (1999 г.) и Ираке (2003 г.). Они показали, что для успешного применения ЗРК требуется предельно минимизировать время работы в активном режиме радиолокационных средств, входящих в состав комплекса. Решение этой жизненно важной для ПВО СВ проблемы специалистами НИИП видится в использовании активной радиолокационной головки самонаведения, обеспечивающей ЗРК возможность работы по принципу «запустил-забыл». Это позволяет значительно повысить боевую живучесть комплекса (через 20 с после смены позиции ЗРК может вновь начать боевую работу).
Другим важнейшим усовершенствованием должно стать внедрение активной фазированной антенной решетки (АФАР), которое было реализовано на предыдущей модификации ЗРК семейства «Бук-» – ЗРК «Бук М2″.

К моменту начала работ по ЗРК «Бук-М3″, модификация «Бук-М2″ считалась одним из самых эффективных представителей своего класса, ее разработка была завершена в 1988 году, однако развернуть серийное производство удалось лишь 15 лет спустя.
ЗРК «Бук-М3» обеспечивает одновременную обработку информации о воздушной обстановке множество целей по данным собственных средств обнаружения целей, входящих в состав ЗРК, и по данным от вышестоящих командных пунктов (ВКП) и придаваемым к ЗРК средствам разведки. В полной комплектации ЗРК обеспечивает одновременный обстрел до 36 воздушных целей, летящих с любых направлений.
Основные преимущества по сравнению с ЗРК третьего поколения
По сравнению с ЗРК «Бук-М2» в 1,5 раза увеличены
— возимый боекомплект,
— зоны поражения,
— количество одновременно обстреливаемых целей.
Повышены помехозащищенность и живучесть комплекса, а также его эксплуатационные характеристики, в т.ч. за счет применения контейнеров ЗУР.
В настоящее время ЗРК «Бук-М3» не имеет аналогов в мире среди ЗРК своего класса.

К работам по созданию самоходных огневых установок (СОУ) ЗРК «Бук-М3″ было привлечено Научно-производственное предприятие «Старт», которое имело опыт работ и по «Бук-М2″. Еще на этапе проекта, вместо существующего телевизионного визира, способного эффективно работать лишь в светлое время суток и в хорошую погоду, в состав модернизированного комплекса планируется ввести тепловизор, обеспечивающий всепогодное и всесуточное применение ЗРК.
Недостаток тепловизора – узкое поле зрения, что затрудняет поиск воздушных целей. Этого недостатка лишены теплопеленгаторы, имеющие значительные зоны обзора по азимуту и углу места (порядка 30-40 град,). Однако теплопеленгаторы недостаточно эффективно работают на встречных курсах. Поэтому представляется целесообразным интегрировать тепловизионную и теплопеленгационную аппаратуру в единую систему.

Усовершенствованный ЗРК, обладающий существенно увеличенной дальностью, имеет и новую ракету, размещенную в транспортно-пусковом контейнере. Это значительно повысит эксплуатационные характеристики ЗУР. Более компактная ракета, обладающая повышенными характеристиками, позволит в полтора раза повысить боекомплект боевых машин, доведя его до шести единиц на самоходной огневой установке и до 12 – на транспортно-пусковой установке.
Во время проектных работ предполагалась и незначительная модернизация гусеничного шасси, что было обусловлено увеличением суммарной массы боевых средств комплекса.

Специалистами Научно-производственное предприятие «Старт» в свое время был оформлен патент RU 2262647 на самоходную пусковую установку. В примере конкретного исполнения самоходная пусковая установка состоит из самоходного гусеничного шасси 1, на котором смонтирована поворотная платформа 2. Пусковая установка включает силовые стрелы 3, 4, снабженные гидроприводами вертикального наведения в виде гидроцилиндров 5, 6. На стрелах имеются штыревые фиксаторы 7, 8 для закрепления ракетных контейнеров 9, 10 нижнего яруса. Контейнеры 11, 12 верхнего яруса установлены на контейнерах нижнего яруса и закреплены штыревыми фиксаторами 13.
Пусковую установку снаряжают в следующем порядке. Первые шесть контейнеров с ракетами устанавливают на стрелы 3, 4 (по три на каждую стрелу) и закрепляют штыревыми фиксаторами 7, 8. Вторые шесть контейнеров устанавливают непосредственно на контейнеры нижнего яруса, как показано на фиг.2, и закрепляют фиксаторами 13. Затем контейнеры подключают к контрольным линиям стартовой автоматики.

При получении предупреждения об ожидаемой массированной атаке с воздуха пусковую установку выдвигают на огневой рубеж. На боевой позиции сначала к гидронасосу ПУ подключают гидроцилиндр 5. При выдвижении штока 5 стрела 3 с контейнерами 11 устанавливается под требуемым углом к горизонту. Затем к гидронасосу подключают гидроцилиндр 6 и устанавливают стрелу 4 с контейнерами 12. Поскольку гидронасос работает на перемещение одной КЧ с половиной ракет, нагрузки на гидросистему снижаются вдвое.
После запуска всех двенадцати ракет ПУ перемещается на позицию техобслуживания. Здесь пустые контейнеры снимают, а взамен устанавливают контейнеры с ракетами, как описано выше.
Предлагаемая установка, отмечается в патенте RU 2262647, имеет ряд преимуществ по сравнению с известными аналогами. При использовании унифицированных с ПУ «Бук» узлов и агрегатов предлагаемая установка заменяет по огневой мощности три установки «Бук» или четыре ПУ «Куб».
Согласно указанной схеме на предприятии ОАО «НИИ «Старт» разработана соответствующая конструкторская документация и начата подготовка к изготовлению опытного образца ПУ.
В 2009 году мы планируем получить первые «Бук М3, заявил в сентябре 2007 года начальник войсковой ПВО ВС РФ генерал-полковник Николай Фролов. Это будет совершенно новый комплекс, созданный на новой элементной базе с совершенно другими возможностями», – отметил Фролов.

«Сейчас идет плановое перевооружение с «Бук-М1″ на «Бук-М2″, в дальнейшем с 2016 года планируется получать «Бук-М3″. Новейший зенитно-ракетный комплекс «Бук-М3″ начнет поступать в войска с 2016 года», – сообщил в декабре 2013 года начальник войск ПВО Сухопутных войск генерал-лейтенант Александр Леонов.
Для подготовки к началу серийного производства ЗРК «Бук-М3» была выполнена модернизация промышленных мощностей Машиностроительного завода им. М.И. Калинина (МЗИК).
Министерством обороны заключен контракт с Ульяновским механическим заводом, начата подготовка производства. Думаю, что первые серийные образцы начнут поступать в войска уже с конца 2015 года, сказал Генеральный директор НИИП Юрий Белый в марте 2014 года.

Состав ЗРК «Бук-М3» аналогичен составу ЗРК «Бук-М2Э»: пункт боевого управления (ПБУ), станция обнаружения целей (СОЦ), до шести самоходных огневых установок (СОУ) или радаров подсвета и наведения (РПН) в любом сочетании, до двенадцати пусковых установок (ПУ). Количество пусковых установок определяется исходя из целесообразности придания СОУ одной ПУ, РПН – двух.
В состав комплекса (дивизиона) 9К317М «Бук-М3″ входят командный пункт 9С510М, станция обнаружения и целеуказания 9С36М, две автономные самоходные огневые установки (СОУ) 9А317М с шестью зенитными управляемыми ракетами 9М317М в ТПК, одна или две транспортно-пусковые установки (ТПУ) 9А316М с 12 зенитными управляемыми ракетами 9М317М в ТПК, а также транспортно-заряжающие машины (ТЗМ) 9Т243М.

Модернизированная самоходная огневая установка (СОУ) имеет измененное 7-и катковое гусеничное шасси и 6 ракет в транспортно-пусковых контейнерах. На самоходной огневой установки (СОУ) размещено в два ряда по три зенитных ракет в индивидуальных транспортно-пусковых контейнерах типа 9М317МЭ. Однако в отличие от корабельного ЗРК Штиль-1 пуск этих ракет не вертикальный, а наклонный. РЛС подсвета цели похожа на аналогичную на СОУ Бук-М2.
Фазированные антенные решетки (ФАР) с эффективным командным методом управления используются в радиолокаторах боевых средств зенитного ракетного комплекса (ЗРК) «Бук-М2Э». Применение ФАР с электронным управлением лучом позволяет ЗРК одновременно сопровождать до 24 различных воздушных целей, с одновременной стрельбой по 6 из них.

Для ЗРК «Бук-М3″ Долгопрудненским НПП разработана и изготавливается совершенно новая ракета 9М317М, не имеющая мировых аналогов в своем классе. В 1991 году Долгопрудненское предприятие (ДНПП) приступило к разработкам современной ЗУР 9М317М для ЗРК «Бук-М3» с повышенной эффективностью.
Поставка данной ЗУР в эксплуатацию предусматривается в герметичном ТПК полностью собранной, снаряженной, не требующей регламентных и предстартовых проверок бортовой аппаратуры, с неограниченным механическим ресурсом по транспортировке железнодорожными, авиационными и морскими средствами, готовая к боевому применению без предварительной подготовки в течение всего срока эксплуатации.
Бортовая аппаратура ракеты выполнена на принципиально новой элементной базе, имеет широкие возможности адаптации к условиям работы, что позволяет достигнуть максимальных вероятностей поражения целей.
В отличие от ракеты 9М317 комплекса «Бук-М2″ ее ТТХ увеличены практически вдвое, и, естественно, значительно повышены показатели по поражению тактических баллистических и крылатых ракет. Однако в новом комплексе предусмотрена и стрельба ракетами 9М317 при использовании пуско-заряжающих установок (ПЗУ) из состава ЗРК «Бук-М2″.
ЗРК обеспечивает обнаружение, сопровождение и измерение координат воздушных, наземных, надводных целей днем и ночью, в любых погодных условиях при наличии естественных и организованных помех.

Ракеты хранятся в герметичных транспортно-пусковых контейнерах (ТПК) и устанавливаются на подвижных управляющих для наведения на цель. Такое решение значительно облегчает эксплуатацию комплекса. ТПК представляют собой цилиндрический контейнер, герметично закрытый жёсткими крышками или полужёсткими диафрагмами, в котором ракета находится с момента выпуска на заводе и до самого старта. Изготавливается из металла или композитных материалов.
В одном из вариантов исполнения колёсное шасси «Бук-М3» производиться в Белоруссии, производством шасси комплекса займётся Минский завод колёсных тягачей (Volat). Речь идёт о шасси семейства МЗКТ-6922, в котором используется независимая гидропневматическая подвеска, разработанная минскими конструкторами. Подвеска может регулироваться из кабины. Это позволяет легко изменять значения клиренса для преодоления сложных участков маршрута.

Зенитный дивизион «Бук-М3» имеет 36 целевых каналов. «Бук-М3» способен поражать воздушные цели, летящие со скоростью до 3 км/с на дальностях от 2,5 до 70 км и высотах от 15 м до 35 км. Комплекс комплектуется ракетой 9М317М с активной радиолокационной ГСН, имеющей более высокую скорость и выдерживающую большие боковые перегрузки, что позволяет атаковать высокоманевренные цели в условиях сильного радиопротиводействия, поражать все существующие аэродинамические цели, наземные и надводные цели, оперативно-тактические ракеты. Системы ЗРК «Бук-М3» построены на новой элементной базе.

К маю 2015 года «Бук-М3″ успешно выдержал государственные испытания, проведенные на полигоне Капустин Яр оборонными предприятиями, продемонстрированные им характеристики полностью соответствуют техническому заданию Минобороны. В апреле 2015 года комплекс уже был принят на снабжение армии.
К осени 2015 года в России началась подготовка к серийному производству нового зенитного ракетного комплекса средней дальности «Бук-М3». К этому времени, ужу была разработана конструкторская документация.

В июне 2016 года специалистами Концерна ВКО «Алмаз-Антей» на полигоне Капустин Яр был осуществлен испытательный пуск ракеты по баллистической цели с нового перспективного комплекса противовоздушной обороны средней дальности ЗРК «Бук-М3. Стрельбы проводились по баллистической цели, в качестве которой выступала ракета-мишень «Пенсне». Несмотря на сложные метеоусловия, сопровождение цели было устойчивым. При входе в зону поражения был произведен пуск ракеты, которая поразила цель. Средствами объективного контроля было зафиксировано точное поражение мишени, при этом обломки сопровождались расчетом радиолокатора подсвета и наведения до их падения на землю.

Элементы зенитного ракетного комплекса 9К317М «Бук-М3″ разработки АО «Концерн ВКО «Алмаз-Антей» были показаны на закрытом показе на Международном военно-техническом форуме «Армия – 2016» в Кубинке. Уже в сентябре 2016 года появились первые фотографии от туда.
МЕЖДУНАРОДНЫЙ ВОЕННО-ТЕХНИЧЕСКИЙ ФОРУМ АРМИЯ-2016

В ходе проведенного 21 октября 2016 года под руководством Министра обороны России Сергея Шойгу очередного Единого дня приемки вооружения и военной техники, заместитель Министра обороны России Юрий Борисов сообщил, что в рамках выполнения Государственного оборонного заказа в третьем квартале 2016 года в интересах Сухопутных войск был поставлен один зенитный ракетный дивизион «Бук-М3». Как можно судить, этот дивизион стал первым поставленным в войска серийным дивизионом ЗРК 9К317М «Бук-М3».
Представители Минобороны в III квартале 2016 года приняли на предприятиях два дивизиона зенитных ракетных комплексов «Бук-М2″ и один комплексов «Бук-М3″, а также 29 новых и 186 отремонтированных танков и боевых бронированных машин, об этом сообщил в ходе Единого дня приемки военной продукции заместитель министра обороны РФ Юрий Борисов.
«В интересах Сухопутных и Воздушно-десантных войск (принято) два зенитных ракетных дивизиона «Бук-М2″ и один зенитный ракетный дивизион «Бук-М3″, 29 новых и 186 отремонтированных танков и боевых бронированных машин», – сказал Борисов.
Кроме того, по его словам, принято «порядка 3 тыс. новых и 1,7 тыс. прошедших ремонт средств связи, 729 новых и 210 отремонтированных автомобилей различного назначения».
Как отметил генеральный директор Ульяновского механического завода Вячеслав Лапин, зенитные ракетные дивизионы «Бук-М2″ и «Бук-М3″ «успешно выдержали приемно-сдаточные испытания».
«В ноябре 2016 года запланирована их передача в эксплуатирующие организации. Дивизионы по сравнению с предыдущей модификацией обеспечивает ведение воздушной разведки в радиусе до 150 км и одновременный обстрел до 36 воздушных целей».

Сам С. Шойгу в своем выступлении на Едином дне сообщил, что еще один дивизион ЗРК «Бук-М3» планируется передать ПВО Сухопутных войск в ноябре. В 2015 году сообщалось, что первый бригадный комплект ЗРК «Бук-М3» должен быть поставлен Министерстьву обороны к концу 2016 года. В начале октября 2016 года главнокомандующий Сухопутными войсками России генерал-полковник Олег Салюков заявил, что ЗРК «Бук-М3″ поступит в 2016 году в одну из бригад Южного военного округа.
Головным изготовителем данного комплекса является Ульяновский механический завод, а разработчиком – Научно-исследовательский институт приборостроения имени В.В.Тихомирова, входящие в состав концерна ВКО «Алмаз-Антей».
ЕДИНЫЙ ДЕНЬ ПРИЕМКИ ВОЕННОЙ ПРОДУКЦИИ 21.10.2016

Концерн ВКО «Алмаз-Антей» в рамках выполнения государственного оборонного заказа за 2016 год передал Минобороны России в ноябре 2016 года бригадный комплект зенитных ракетных комплексов (ЗРК) средней дальности «Бук-М3″. При передаче представителям военного ведомства техника выводилась на полигон для проведения испытательных стрельб, которые завершились с успешным результатом.
Зенитно-ракетные комплексы «Бук-М2″ больше не будут поставлять в Сухопутные войска РФ, идет перевооружение на комплексы «Бук-М3″, об этом сообщил в конце декабря 2016 года начальник войсковой ПВО Сухопутных войск РФ генерал-лейтенант Александр Леонов. «Больше поставок «Бук-М2″ (в Сухопутные войска) не будет. В начале следующего года начнется переучивание на комплексы «Бук-М3″, – сказал он.

Зенитный ракетный комплекс «Бук-М3», принятый на вооружение в 2016 году, кардинально превосходит предшественников по основным тактико-техническим характеристикам, об этом заявил генеральный директор НИИ приборостроения имени В.В. Тихомирова (разработчика комплекса) Юрий Белый. «Среди мобильных комплексов класса средней дальности равных комплексу «Бук-М3″ не существует. В определенной степени к аналогу можно отнести европейский комплекс SAMP-T», — подчеркнул Белый.
По его словам, улучшение характеристик достигнуто несколькими способами. Увеличение возимого боекомплекта повысило эффективность при отражении массированных налетов. На каждой самоходной огневой установке размещены шесть ракет (вместо четырех на «Бук-М2»), а на транспортно-пусковой установке — 12 (вместо шести). Характеристики пусковой установки улучшены за счет применения семикатковых гусеничных шасси, увеличена проходимость и грузоподъемность. Использование транспортно-пусковых контейнеров для ракет упростило эксплуатацию.
Существенно увеличены зоны поражения, причем по всем видам целей: аэродинамическим и баллистическим, включая тактические и крылатые ракеты. Повышена помехозащищенность.

Для комплекса разработана новая ракета 9М317М, отличающаяся от 9М317 из состава «Бук-М2» повышенными показателями по перехвату крылатых и тактических баллистических ракет. При этом сохранена возможность применения ракет 9М317.
Единый зенитный ракетный комплекс армейского звена 9К317М «Бук-М3» представляет собой глубокое усовершенствование 9К317 «Бук-М2», оснащенное модернизированной ракетой 9М317М. Дивизион таких «Буков» способен одновременно обстреливать на дальности от 2,5 до 70 километров и на высотах до 35 километров до 36 целей, движущихся со скоростью до 3 тысяч метров в секунду.

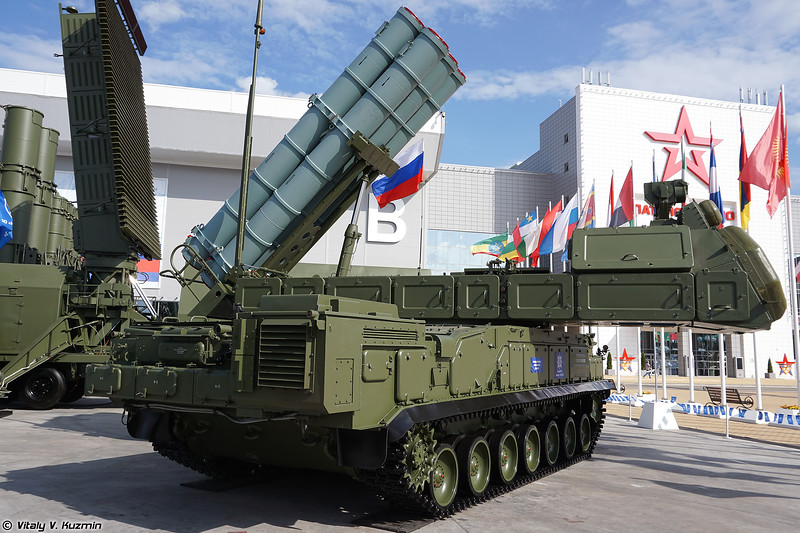

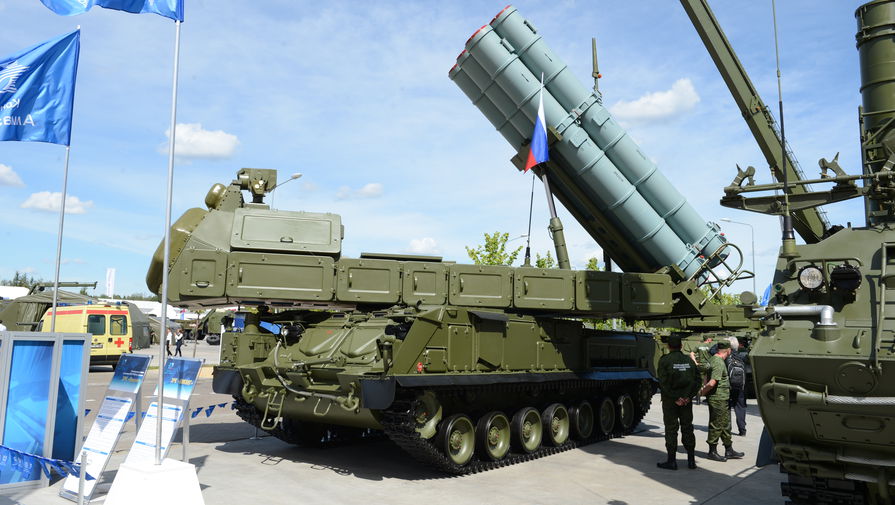

На Международном военно-техническом форуме «Армия-2018» в Кубинке Концерн ВКО «Алмаз-Антей» впервые продемонстрировал элементы зенитного ракетного комплекса 9К317М «Бук М3» в составе:
• Самоходной огневой установки СОУ 9А317М
• Радиолокатора подсвета и наведения РПН 9С36М

На Международном военно-техническом форуме «АРМИЯ-2019» в Кубинке АО «Концерн воздушно-космической обороны «Алмаз – Антей» представило одну из своих новинок пусковую установку 9А383Э для ЗРК 9К317МЭ «Викинг». В российской армии данный комплекс имеет обозначение 9К317М «Бук М3».
Пусковая установка 9А383Э является средством, придаваемым к комплексу 9К317МЭ и предназначена для транспортирования, автоматической подготовки к пуску, вертикального пуска и управления полетом зенитных управляемых ракет 9М83МЭ. Пусковая установка работает во взаимодействии с СОУ 9А317МЭ и РПН 9С36МЭ. Использование ЗУР 9М83МЭ в составе 9К317МЭ расширяет возможности комплекса по дальности и высоте поражения аэродинамических и баллистических целей.

ХАРАКТЕРИСТИКИ

Возможности по уничтожению воздушных целей
• максимальная дальность поражения, км:
а) аэродинамических целей 100;
б) тактических баллистических ракет до 40;
• максимальная высота поражения, км:
а) аэродинамических целей .30;
б) баллистических целей 25;
• количество ракет, наводимых на одну цель, шт до 2.
Количество одновременно размещаемых ЗУР 9М83МЭ до 4
Продолжительность подготовки ЗУР, с 7,5
Интервал между пусками, с. 1,5
Масса с боекомплектом, т не более 50
Боевой расчет, чел. до 2
Время развертывания/свертывания, мин. не более 6
Максимальная скорость передвижения, км/ч до 60
Запас хода – 500км с последующей работой дизельного агрегата питания до 6 часов.

ПЕРСПЕКТИВЫ РАЗВИТИЯ
На форуме «Армия-2016″ было объявлено, что начаты опытно-конструкторские работы по созданию зенитных ракетных комплексов средней дальности пятого поколения.
Концерн «Алмаз-Антей» начал разработку зенитного ракетного комплекса средней дальности, относящегося к следующему, пятому поколению. ЗРК средней дальности пятого поколения получит возможность глубокой интеграции в единую систему эшелонированной ПВО и поддержку сетецентрической системы управления. У нового комплекса должны увеличиться зоны обнаружения и уничтожения целей, а его помехозащищенность и живучесть будут повышены, в том числе за счет автоматизации и роботизации.
«НИИ приборостроения им. Тихомирова» (НИИП, входит в концерн «Алмаз-Антей») в инициативном порядке разрабатывает зенитный ракетный комплекс нового поколения, который станет продолжением линейки «Бук», – сообщил гендиректор предприятия Юрий Белый в августе 2015 года. «Руководство Концерна ПВО «Алмаз-Антей» поставило задачу разработать предложения по дальнейшему развитию линии зенитно-ракетных комплексов «Бук». С этими предложениями мы совместно с Концерном будем выходить в Минобороны РФ», – сказал Белый.
«Не дожидаясь окончательного решения при полной поддержке Концерна, в институте уже сегодня развернуты работы по отработке перспективных технических решений», – уточнил он.
Из отечественного и зарубежного опыта создания подобных сложных высокотехнологичных систем требуется порядка 7-10 лет.

ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО

В конце октября 2016 года было заявлено, что Египет намерен закупить для своих вооруженных сил новейшие российские зенитно-ракетные комплексы (ЗРК) «Бук-М3″. Эксперты считают, что эта сделка поможет Каиру создать мощную эшелонированную систему ПВО и вывести свои вооруженные силы на качественно новый уровень.
Как рассказал «Известиям» информированный источник в военно-дипломатических кругах, Каир обратился к Москве с просьбой о продаже комплексов «Бук-М3″, которые только осенью этого года поступили на вооружение российской армии. Египтян, которые уже имеют в своем распоряжении предыдущую модификацию этого ЗРК – «Бук-М2Э», заинтересовали значительно возросшие боевые возможности новых «Буков», продемонстрированные в закрытой части форума «Армия-2016″.
— Египетская сторона уже направила официальный запрос по линии Федеральной службы по военно-техническому сотрудничеству, – поясняет собеседник «Известий». – Однако сторонам еще необходимо согласовать объемы, сроки выполнения и стоимость контракта.
Однако позже, в ноябре 2016 года помощник президента РФ по военно-техническому сотрудничеству Владимир Кожин заявил, что Россия не получала от Египта официальный запрос на покупку российских зенитных ракетных комплексов (ЗРК) «Бук-М3″. «Это полностью недостоверная информация. К Российской Федерации не поступало официального обращения от египетской стороны о поставке новейших зенитных ракетных комплексов «Бук-М3″, – сказал Кожин. Он также отметил, что египетские партнеры ни разу не поднимали этот вопрос ни в ходе официальных переговоров, ни во время рабочих встреч и технических консультаций.
К началу 2017 года уже проводились работы по оформлению паспорта экспортного облика ЗРК «Бук М3″. Как отметил генеральный директор концерна ВКО «Алмаз-Антей» Ян Валентинович Новиков по поводу экспортных поставок комплекса, такая задача стоит. На одобрение вышестоящих организаций мы предложили дать название экспортному варианту комплекса – «Квадратура», сказал он в январе 2017 года. Предлагаемое название ассоциируется с названием первого поколения ЗРК в экспортном исполнении – «Квадрат». Представляется, что широкая известность комплекса «Квадрат» за рубежом будет способствовать успешному продвижению на внешнем рынке комплекса «Бук-М3Э» (»Квадратура»), образно говоря – «Квадрат» на Ура!», – сказал генеральный директор концерна ВКО «Алмаз-Антей» Ян Валентинович Новиков.
ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО

АО «Рособоронэкспорт» (входит в Госкорпорацию Ростех) в марте 2018 года начал продвижение на зарубежные рынки новейшего зенитного ракетного комплекса «Викинг» (типа ЗРК «Бук-М3″).
Многоканальный, высокомобильный зенитный ракетный комплекс (ЗРК) средней дальности «Викинг» является развитием знаменитой линейки ЗРК ряда «Куб» – «Бук». По сравнению с ЗРК «Бук-М2Э», дальность стрельбы у «Викинга» увеличилась почти в 1,5 раза – до 65 километров. Кроме того, в 1,5 раза увеличилось количество одновременно обстреливаемых целей – по 6 каждой самоходной огневой установкой, а количество готовых к пуску зенитных управляемых ракет в огневой позиции из 2 боевых единиц выросло с 8 до 18.

ХАРАКТЕРИСТИКИ

Дальность действия, км 2,5–70
Высота поражения цели, км 0,015–35
Максимальная скорость цели, м/с 3000
Число целевых каналов дивизиона 36

САМОХОДНАЯ ОГНЕВАЯ УСТАНОВКА
Пусковая установка – самоходная огневая установка (СОУ)
Тип гусеничная, самоходная
Число ЗУР на СОУ 6

ЗЕНИТНАЯ УПРАВЛЯЕМАЯ РАКЕТА
Тип ЗУР 3М317
Старт ЗУР наклонный из ТПК
Габариты, мм :
– длина 5083
– максимальный диаметр корпуса 360
– размах рулей 820
Стартовая масса, кг 581
Масса в ТПК , кг 1040
Масса боевой части , кг 62

А.В.Карпенко, ВТС «НЕВСКИЙ БАСТИОН», 15.01.2017 + 05.02.2019 + 03.06.2019 + доп.

Источники:
• концерн «Алмаз-Антей» ,
• www.niip.ru,
• АО «Научно-исследовательский институт приборостроения имени В.В. Тихомирова» ЗРК «Бук-М3″ (https://www.niip.ru/catalog/zenitnoe-napravlenie/buk-m3/)
• Гендиректор НИИП имени Тихомирова Юрий Белый: «Среди мобильных ЗРК средней дальности равных комплексу «Бук-М3» по боевой эффективности не существует» (https://www. militarynews.ru/story.asp?rid=2&nid=437838&lang=RU)
• Юрий Белый: «Среди мобильных ЗРК средней дальности равных комплексу «Бук-М3» по боевой эффективности не существует» (https://missilery.info/news/yuriy-belyy-sredi-mobilnyh-zrk-sredney-dalnosti-ravnyh-kompleksu-buk-m3-po-boevoy-effektivnosti)
• «Научно-производственное предприятие «Старт»,
• материалы форума Армия-2019,
• издание «Ракетно-техническое и артиллерийско-техническое обеспечение Вооруженных Сил Российской Федерации – 2018» Минобороны РФ,
• www.findpatent.ru/patent/226/2262647.html,
• «Бук-М3» против ATACMS: почему российские ракеты превосходят американский комплекс (https://tvzvezda.ru/news/201601060753-g1ze.htm)
• ТАСС, ИТАР-ТАСС,
• РИА Новости,
• bmpd.livejournal.com,
• ru.wikipedia.org,
• www.sdelanounas.ru,
• Лента.ру,
• Интерфакс,
• vpk-news.ru,
• Известия.ru
• Зенитный ракетный комплекс средней дальности 9К317М «Бук-М3″ (https://missilery.info/missile/bukm3)
• Павел Румянцев «Зенитно-ракетная бригада Западного военного округа начала перевооружение на новые ЗРК “Бук-М3”». (https://dfnc.ru/c106-technika/zenitno-raketnaya-brigada-zapadnogo-voennogo-okruga-nachala-perevooruzhenie-na-novye-zrk-buk-m3/)
• ОВТ «Оружие Отечества» ,
и др.

• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К317М «БУК-М3». НОВОСТИ

• ГУСЕНИЧНЫЕ МАШИНЫ ЗЕНИТНО-РАКЕТНОГО КОМПЛЕКСА «БУК-М3» ПРЕДСТАВИЛИ НА ФОРУМЕ АРМИЯ-2021
• ГУСЕНИЧНЫЕ МАШИНЫ ЗЕНИТНО-РАКЕТНОГО КОМПЛЕКСА «БУК-М3» НА ФОРУМЕ АРМИЯ-2021
• МОБИЛЬНЫЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС «ВИКИНГ» МАКС-2021 ПРЕДСТАВИЛИ НА МАКС-2021
• МОБИЛЬНЫЙ ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС «ВИКИНГ» МАКС-2021
• ФАЗИРОВАННУЮ АНТЕННУЮ РЕШЕТКУ ЗЕНИТНОГО РАКЕТНОГО КОМПЛЕКСА «ВИКИНГ» ВПЕРВЫЕ ПОКАЗАЛИ НА МАКС-2021
• ФАЗИРОВАННАЯ АНТЕННАЯ РЕШЕТКА ЗРК «ВИКИНГ» НА МАКС-2021
• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К317МЭ «ВИКИНГ» НА ФОРУМЕ «АРМИЯ-2019»
• ПУСКОВАЯ УСТАНОВКА 9А383Э НА ФОРУМЕ «АРМИЯ-2019»
• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К317М «БУК М3»НА ФОРУМЕ АРМИЯ-2018. ЧАСТЬ 1
• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 9К317М «БУК М3»НА ФОРУМЕ АРМИЯ-2018. ЧАСТЬ 2
• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС «ВИКИНГ» (ТИПА ЗРК «БУК-М3″)
• 53-Я ЗЕНИТНАЯ РАКЕТНАЯ БРИГАДА В КУРСКЕ ПЕРЕВООРУЖАЕТСЯ НА ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ «БУК-М3»
• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС СРЕДНЕЙ ДАЛЬНОСТИ ПЯТОГО ПОКОЛЕНИЯ
• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС «ШТИЛЬ-1»
• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС СРЕДНЕЙ ДАЛЬНОСТИ 9К317 «БУК-М2″
• НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРИБОРОСТРОЕНИЯ ИМЕНИ В.В.ТИХОМИРОВА
• ЗЕНИТНЫЕ РАКЕТНЫЕ СИСТЕМЫ И КОМПЛЕКСЫ СРЕДНЕЙ ДАЛЬНОСТИ ВОЙСКОВОЙ ПВО
• ЗЕНИТНО-РАКЕТНЫЕ СИСТЕМЫ И КОМПЛЕКСЫ. ОТЕЧЕСТВЕННЫЕ
• ТЕХНИКА ПРОТИВОВОЗДУШНОЙ ОБОРОНЫ (ПВО)

БУК-М3 » МРОО «Вымпел-В»

Бук-М3 — это высокомобильный многофункциональный зенитно-ракетный комплекс средней дальности.

Бук-М3 предназначен для уничтожения ЛА всех типов во всех диапазонах их практического применения, обстрела радиоконтрастных наземных целей и поражения надводных целей в условиях интенсивного противодействия, как огневого, так и радиоэлектронного.

Состав комплекса «Бук-М3»:

— пункт боевого управления (ПБУ) 9С510М

— радиолокационная станция обнаружения целей 9С18М3
— до шести автономных самоходных огневых установок (СОУ) 9А317М или РЛС подсвета и наведения (РПН) 9С36М в любом сочетании
— до двенадцати пусковых установок (ПУ) 9А316М
— транспортно-заряжающие машины (ТЗМ) 9Т243М

Пункт боевого управления 9С510М обеспечивает одновременную обработку информации о воздушной обстановке по данным собственных средств обнаружения целей и по данным от вышестоящих командных пунктов и придаваемых средств разведки. Количество выдаваемых целеуказаний до 36. Выполнен на шасси ГМ-5969.

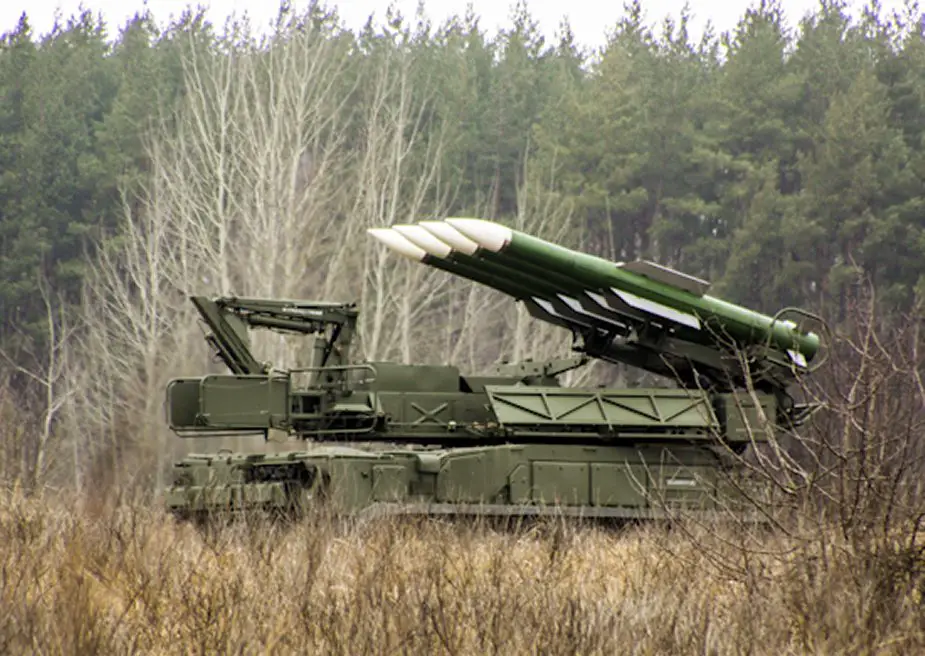

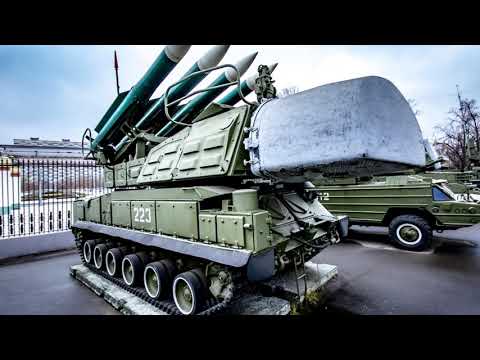

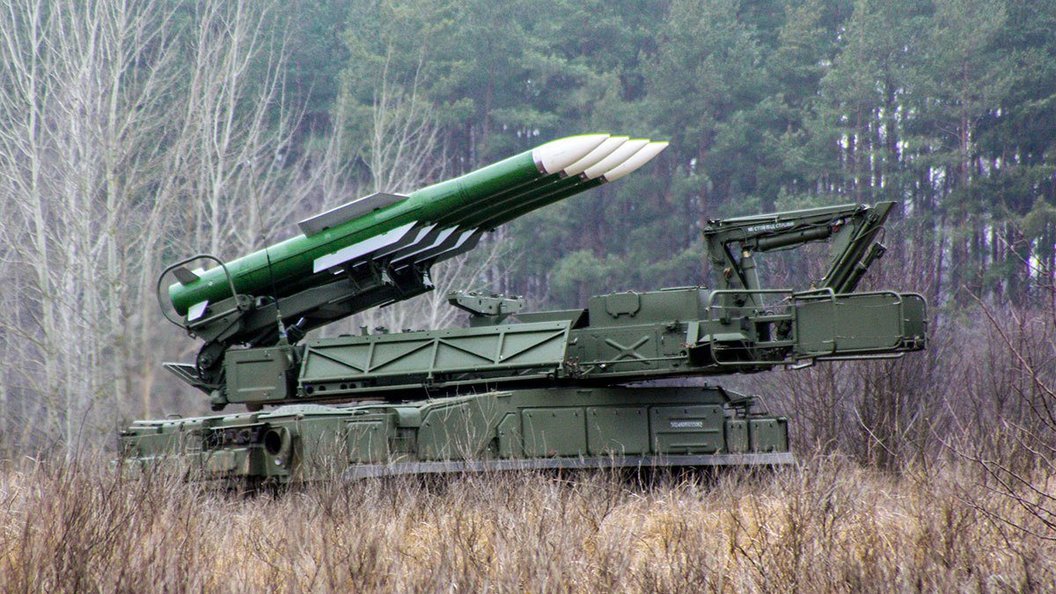

Автономная СОУ 9А317М осуществляет обнаружение, опознавание, автосопровождение и распознавание типа цели, выработку полетного задания, решение пусковой задачи, пуск ракеты, подсвет цели и передачу команд радиокоррекции на ракету, оценку результатов стрельбы. СОУ оснащена: многоканальной станцией подсвета и наведения, цифровым бортовым вычислителем, системой телекодовой связи, комплектом стартовой автоматики и стрелой для шести транспортно-пусковых контейнеров с зенитными ракетами 9М317М. Установка выполнена на унифицированном шасси ГМ-5969, обладающем повышенной грузоподъемностью и проходимостью.

Каждой СОУ 9А317М может придаваться одна ПУ 9А316М, РПН 9С36М — две ПУ 9А316М.

Зенитная управляемая ракета 9М317М представляет собой одноступенчатую твёрдотопливную ракету, выполненную по нормальной аэродинамической схеме. По сравнению с 9М317 новая ракета оснащена более мощным двухрежимным двигателем с увеличенным временем работы. За счет этого дальность полета 9М317М составила 70км, высота поражения цели — 35км, скорость полета — 1550м/с. Дальность перехвата высосокоскоростных воздушных целей вдогон увеличилась до 30 км.

Пусковая установка 9А316М выполнена на шасси ГМ-5969 и имеет две стрелы для установки 12 ТПК с ракетами.

РПН 9С36М с поднимающимся на высоту до 22м антенным постом обеспечивает поражение целей, летящих на малых и предельно малых высотах, в условиях лесистой и пересеченной местности. Поднимающийся антенный пост обеспечивает расширение радиогоризонта на предельно малых высотах почти в три раза, что позволяет обнаружить крылатые ракеты, выполняющие полет на высоте 5м, на дальности до 70км. РПН 9С36М по конструкции аналогична станции подсвета и наведения СОУ 9А317М.

Характеристики Бук-М3:

Дальность поражения цели, км	2,5-70
Высота поражения цели, км	0,015-35
Максимальная скорость цели, м/с	3000
Число целевых каналов дивизиона	36
ЗУР 9М317М
Габариты, мм : — длина — максимальный диаметр корпуса — размах рулей	5180 360 820
Стартовая масса, кг	581
Масса в ТПК , кг	1040
Масса боевой части , кг	62
Максимальная скорость ЗУР, м/с	1550
Максимальная располагаемая перегрузка, g	24

ЗРК «Бук М3»

г.

Страна происхождения	Россия
Поступил на службу	2016
Экипаж	4 мужчины
*Размеры и вес*
Вес	~ 35 т
Длина	?
Ширина	?
Высота	?
*Ракета*
Длина ракеты	?
Диаметр ракеты	?
Вес ракеты	?
Масса боевой части	?
Боевая часть тип	ОН-ФРАГ
Дальность стрельбы	2,5 — 70 км
Высота стрельбы	35 км
Количество ракет	6
*Мобильность*
Двигатель	дизель
Мощность двигателя	840 л. с. (?)
Максимальная скорость по дороге	~ 65 км/ч
Диапазон	~ 500 км

Бук М3 ( Бук М3 ) новая российская система ПВО. Он использует новые ракеты и имеет более совершенную электронную составные части. Он имеет значительно улучшенные возможности по сравнению с старший Бук системы. Он превосходит даже старый С-300П система ПВО большой дальности.

Разработка «Бук М3» началось еще в 1990 году. Хотя процесс разработки с задержками. Первые боевые комплексы «Бук М3» были доставлены в Российская армия в 2016 году. Планируется, что он заменит на вооружении более старый «Бук М1». системы. В 2022 году «Бук М3» использовался в боевых действиях во время Вторжение России в Украину.

Этот воздух система обороны может поражать тактическую и стратегическую авиацию, вертолеты, баллистические ракеты малой дальности, крылатые ракеты, ракеты воздушного базирования, противорадиолокационные ракеты, управляемые бомбы и другие аэродинамические машины. Эта система ПВО может действовать в тяжелые помеховые условия противника.

Бук М3 ТЕЛАР машина оснащена радаром, ракетной установкой и пусковой установкой, а также система идентификации свой-чужой. Управляется экипажем из 4 человек. TELAR несет контейнер с 6 ракетами в контейнерах. Такой модульный подход ускоряет перезарядку машины. Также это существенно улучшение по сравнению со старыми системами «Бук», которые несут только 4 ракеты.

Радар Бука M2E TERAL ищет цели, сопровождает их и наводит ракеты на их. Система имеет систему управления огнем с фазированной антенной решеткой третьего поколения. радар.

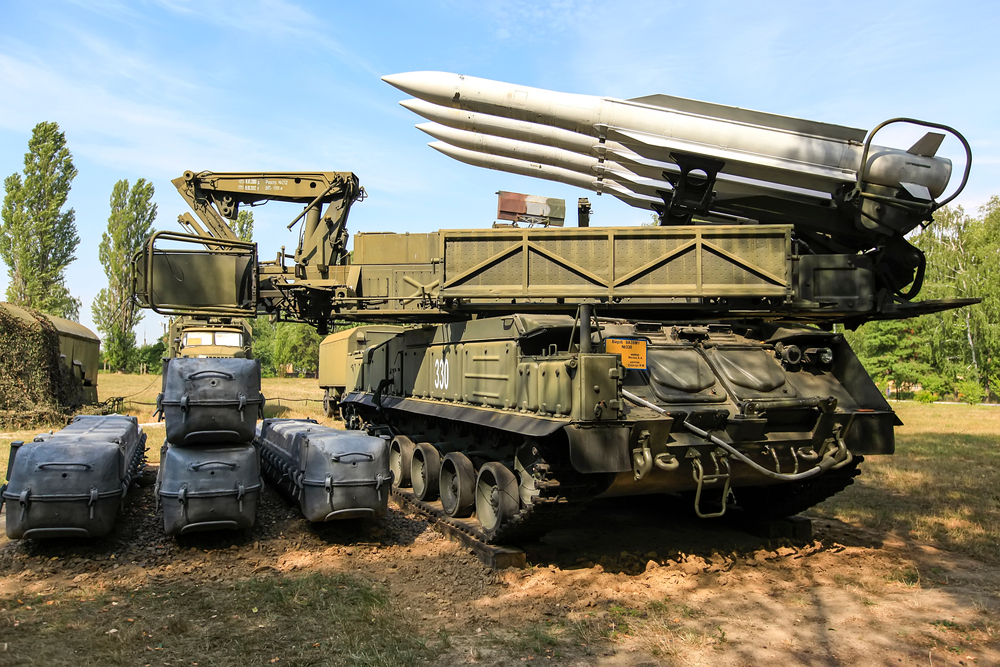

Также там это транспортное средство TEL, в котором нет радара, но есть 2 контейнера с общей из 12 ракет. Он получает данные стрельбы из «Бук М3 TELAR». автомобиль или командно-штабная машина. По сути это уникальный лаунчер транспортное средство действует как множитель силы. Подобная концепция использовалась на старые системы «Бук». Однако они используют перегрузочные машины, которые могут запускать сами ракеты, а не отдельные ТЗПУ.

Бук М3 использует новую ракету 9М317М. Эта ракета была впервые обнародована в 2006 году. Он имеет совершенно другую конструкцию, чем старые ракеты «Бук». Он компактнее, чем ракеты, используемые на «Бук М1» и «Бук М2». системы. Характеристики новой ракеты значительно улучшились по сравнению со старыми ракетами Бук. Новая ракета имеет дальность до 70 км. Максимальная высота 35 км. Минимальная дальность огня составляет 2,5 км и минимальная высота около 15 метров. Ракета оснащен осколочно-фугасной боевой частью. В случае аварийные ракеты могут быть запущены по контрастным надводным целям, например корабли.

Ракеты «Бук М3» хранятся в контейнерах и запускаются из них. Это стоит отмечая, что «Бук» был последним советско-российским мобильным ПВО система, ракеты которой хранились открыто, а не в контейнерах.

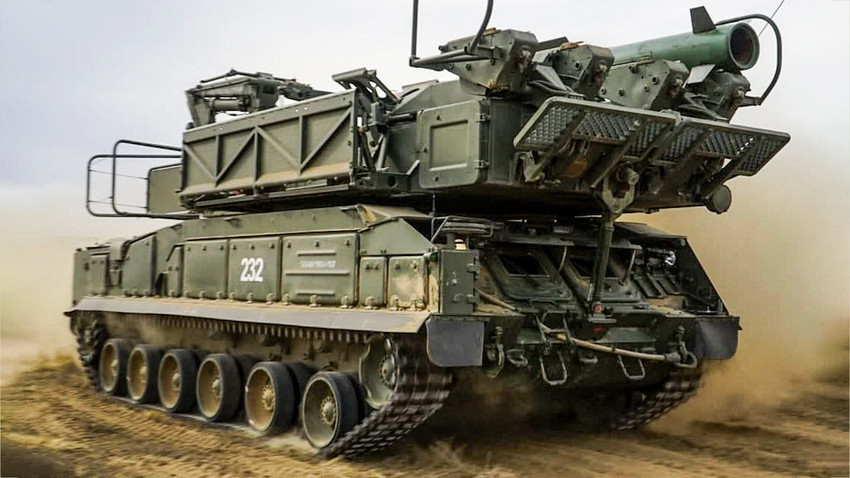

Прототип ТЕЛАР «Бук М3» базировался на специальном гусеничном шасси ГМ-569. Этот автомобиль приводится в действие дизельным двигателем. Кажется, он развивает 840 л. с. Однако некоторые источники сообщают, что серийная версия будет основана на новый ГМ-59Гусеничное шасси 69 с 7 опорными катками. Это требуется около 5 минут для подготовки корабля к запуску из походного положения.

Обычно Бук M3 TELAR действует в составе подразделения ПВО. Батарея «Бук» ТЕЛАРы и ТЭЛы М3 управляются автоматизированной системой управления. Также имеется командно-штабная машина, обнаружения и целеуказания РЛС обозначения и перезарядка машин. Батарея Бук М3 может одновременно поражать до 36 воздушных целей. Однако при необходимости каждое транспортное средство TELAR может работать автономно.

Перезагрузка Машина «Бук М3» будет базироваться на колесном шасси БАЗ 8х8. Этот автомобиль обладает хорошей проходимостью по пересеченной местности. Это оснащен краном и несет 4 гондолы, в общей сложности 24 ракеты. Модульная компоновка ракет позволила ускорить перезагрузка.

3М-14 Калибр (СС-Н-30А) | Ракетная угроза

3М14 «Калибр» (НАТО: SS-N-30A) — российская крылатая ракета наземного нападения (LACM) и улучшенная версия 3M-14E «Club» LACM. Расчетная дальность полета СС-Н-30А составляет от 1500 до 2500 км, и она стала основой средств наземных ударов ВМФ России.

Происходит от: Россия

Обладатель: Россия

Альтернативные имена: 3М-54, Калибр

Класс: Крылатая ракета наземного базирования морского базирования

Основание: Корабль/подводная лодка

Длина: 6,2 м

Полезная нагрузка: Боеголовка массой 450 кг: осколочно-фугасная, возможно ядерная

Г: Турбореактивный двигатель

Диапазон: 1500-2500 км

Статус: Рабочий

В эксплуатации: 2015

Российский катер «Клуб-С». Фото: Россия МО
3М-54Э1 «Клуб» Фото: неизвестно
Стартовые испытания «Калибр» в Японском море, 2021 г. Фото: МО России

Разработка «Калибр»

— Н-30А фактически является лишь частью более крупного семейства российских ракет морского базирования «Калибр», в которое входят противокорабельная крылатая ракета SS-N-27 («Сиззлер») и противолодочная ракета 91Р. Все три ракеты «Калибр» имеют общие стволы системы вертикального пуска «Калибр», которые быстро становятся основой средств запуска крылатых ракет ВМФ России. По данным Управления военно-морской разведки США, «высокопоставленный представитель оборонной промышленности России» сказал о системе «Калибр» в 2011 году:0146

«Россия планирует разместить КАЛИБР на всех строящихся атомных и неатомных подводных лодках, корветах, фрегатах и более крупных надводных кораблях. КАЛИБР предоставляет даже скромным платформам, таким как корветы, значительные наступательные возможности, а с использованием ракет для наземных атак все платформы имеют значительную способность удерживать удаленные неподвижные наземные цели под угрозой с использованием обычных боеголовок. Распространение этого потенциала в новом российском флоте коренным образом меняет его способность сдерживать, угрожать или уничтожать цели противника. Логично предположить, что возможности КАЛИБР будут модернизированы на тех более крупных советских кораблях и подводных лодках, которые проходят капитальный ремонт и/или модернизацию». ¹

Нажмите, чтобы увеличить.

История службы

В октябре 2015 года Россия запустила 26 ракет SS-N-30A по силам антиасадовского режима в Сирии. Ракеты были запущены с кораблей ВМФ России в Каспийском море, включая фрегат класса «Геперд» и три меньших российских корабля класса «Буйен-М». Сообщается, что ракеты пролетели примерно 1800 километров, прежде чем достигли своих целей. ² Некоторые военачальники США расценили эту операцию как возможность продемонстрировать свои ударные возможности. Командующий Северным командованием Уильям Гортни, комментируя использование Россией крылатых ракет в Сирии, заявил Конгрессу, что «для этого нет никаких оперативных или тактических требований. Они сообщают нам, что у них есть такая возможность». ³

Позднее, в октябре 2015 г., с российского корабля в Каспийском море был произведен запуск SS-N-30A в связи с запуском наземных межконтинентальных баллистических ракет и БРПЛ в рамках более крупных российских военных учений. ⁴

Россия также использует вариант запуска с подводных лодок, получивший название 3М-14К. ⁵

В октябре 2016 года Россия направила в Балтийское море два корвета класса «Буян-М», вооруженных ракетами SS-N-30A. ⁶

Экспортные варианты

Россия производит несколько экспортных вариантов меньшей дальности, получивших название 3М-54Т. Он имеет дальность полета около 300 км на сверхзвуковой скорости. ⁷

Сноски

Управление военно-морской разведки, ВМФ России: исторический переход (Управление военно-морской разведки, декабрь 2015 г.): 33, http://www.oni.navy.mil/Portals/12/Intel%20agencies /russia/Russia%202015print. pdf?ver=2015-12-14-082038-923.
Кристофер П. Кавас, «Каспийский морской флот меняет правила игры?» Новости обороны , 11 октября 2015 г., военно-морской-сирия-фрегат-корвет-LCS-литоральный боевой корабль/73671188/
Заявление о позиции USNORTHCOM и NORAD: Слушание в Комитете по вооруженным силам, Подкомитет по стратегическим силам Палаты представителей, 114-е совещание, 2 (14 апреля 2016 г.) (заявление адмирала Уильяма Э. Гортни, командующего Северным командованием США и Северным Командование воздушно-космической обороны США), http://docs.house.gov/meetings/AS/AS29/20160414/104621/HHRG-114-AS29-Wstate-GortneyB-20160414.pdf
Владимир Исаченков, «Россия проводит военные учения с участием многочисленные пуски ракет», Associated Press, 30 октября 2015 г., http://www.usnews.com/news/world/articles/2015/10/30/russia-holds-war-games-involving-numerous-missile-launches.
Janes’s Weapons, Naval 2012-2013 (Janes Information Group, 2012), 15.
«Россия усиливает Балтийский флот в условиях напряженности в НАТО: отчеты», Reuters, 26 октября 2016 г. , http://www.reuters.com /статья/us-russia-defence-baltic-sweden-idUSKCN12Q1HB.
Там же. 15.

20 представителей службы поддержки полевых линий Вакансии Рядом с Зайонсвиллем, Индиана [Hiring Now]

Страница 1 из 1 : 20 Вакансии найдено

Новый

Bennett Parkway, Zionsville, Indiana, 46077, United States, Zionsville, Indiana, US
Неполная занятость

Посмотреть вакансию

Краткое описание работы

Отвечает за отправку транспортного оборудования в соответствии с планом Linehaul. Придерживается графиков Linehaul и поддерживает усилия по максимальному увеличению пропускной способности, минимизации частичной загрузки прицепов и обеспечению бесперебойного обслуживания в назначенных зонах.
Основные функции
• В соответствии с планом линейных перевозок выполняет отправку транспортного оборудования • Обеспечивает соблюдение правил отправки и прибытия линейных перевозок в соответствии с установленными процедурами Компании • Направляет грузчиков посмотреть еще

Удаленный рекрутер — Северная общественная реабилитационная больница

Новый

Индианаполис, Индиана
На постоянной основе

Посмотреть вакансию

Описание Удаленный рекрутер .

.. посмотреть еще

Зайонсвилл, Индиана
2500 бонус
На постоянной основе

Посмотреть вакансию

Мероприятие по найму по всему району! Присоединяйтесь к нам в Индианаполисе на нашем мероприятии по найму! Собеседование и найм на месте…

посмотреть еще

Новый

Уайтстаун, Индиана
На постоянной основе

Посмотреть вакансию

Описание Общественная реабилитационная больница North гордится тем, что Newsweek признал ее реабилитационной больницей №1 в Индиане. Северная общественная реабилитационная больница, расположенная на…

подробнее

Новый

Уайтстаун, Индиана
16.50/час
Неполная занятость

Посмотреть вакансию

Партнеры службы доставки Amazon (DSP) ищут сотрудников службы доставки (водителей, не являющихся DOT), которые помогут доставлять посылки клиентам.

DSP — это независимые компании, которые сотрудничают с Amazon для доставки пакетов. Они предлагают конкурентоспособную компенсацию,… посмотреть еще

6 дней назад

Индианаполис, Индиана
Неполная занятость

Посмотреть работу

Описание работы Коммуникация является пульсом подразделений Национальной гвардии, и специалист по системам поддержки связи должен обеспечить бесперебойную передачу информации, чтобы военные не пропустили ни одной детали. Системы поддержки сигналов…

посмотреть еще

Новый

Индианаполис, Индиана
30.50/час
На постоянной основе

Посмотреть вакансию

Техник линии технического обслуживания, ПОЛНАЯ РАБОТА $30,50/час. Отвечает за соблюдение плана повышения надежности (RIP) для соответствующей линии. — Следуйте и соблюдайте все правила безопасного качества пищевых продуктов (SQF) и — Проведите.

.. посмотреть еще

5 дней назад

Индианаполис, Индиана
18.25/час
На постоянной основе

Посмотреть вакансию

Вам нравится быть активным и работать с новейшими передовыми технологиями? Присоединяйтесь к нашим отмеченным наградами J.D. Power услугам на дому…

подробнее

Новый

Зайонсвилл, Индиана
21/час
На постоянной основе

Посмотреть вакансию

21 $ / час СМЕНЬТЕ СВОЕ БУДУЩЕЕ Водители сезонной доставки СМЕНИТЕ СВОЮ КОМАНДУ…

посмотреть еще

Новый

Уайтстаун, Индиана
5000 бонус
На постоянной основе

Посмотреть вакансию

Обзор: Техник выездного обслуживания помогает с установкой на месте, устранением неполадок, ремонтом и обслуживанием телекоммуникационных продуктов и оборудования, которое TDS продает и арендует.

Эта позиция имеет прямое, лицом к лицу… посмотреть еще

3 дня назад

Зайонсвилл, Индиана
На постоянной основе

Посмотреть вакансию

Now Hiring Mechanics 100% оплачиваемые медицинские пособия для вас и вашей семьи. Позвоните по номеру 866-###-####, чтобы поговорить с рекрутером! В настоящее время мы нанимаем механиков на полный рабочий день, чтобы присоединиться к нашей растущей…

посмотреть еще

Удаленный рекрутер — Северная общественная реабилитационная больница

Новый

Плейнфилд, Индиана
На постоянной основе

Посмотреть вакансию

Описание Удаленный рекрутер …

подробнее

4 дня назад

Индианаполис, Индиана
20/час
На постоянной основе

Посмотреть вакансию

Обработчик материалов ПОЛНАЯ РАБОТА $20/час Обеспечивает каждого оператора станка необходимыми материалами для конкретного производимого продукта (например, бумагой, чернилами и т.

д.) в соответствии с нарядом-заказом и расписанием. Отзывы о приеме на работу и… посмотреть еще

Зайонсвилл, Индиана
Неполная занятость

Посмотреть вакансию

В O’Neal Manufacturing Services мы создаем вещи! С 1921 года мы являемся лидером в производстве стали и металлов. Наша культура основана на честности, добросовестности и уважении. Мы гордимся тем, что обеспечиваем безопасную и разнообразную среду и…

подробнее

Уборка-PRN — Общественная реабилитационная больница Южная

4 дня назад

Гринвуд, Индиана
На постоянной основе

Просмотреть работу

Описание …

подробнее

Новый

Индианаполис, Индиана
15/час
На постоянной основе

Посмотреть вакансию

Описание работы Заработок 15 долларов в час. Присоединяйтесь к нашей команде! Компания Driveline ищет отличных сотрудников, которые присоединятся к нашей передвижной розничной торговле.

.. посмотреть еще

6 дней назад

Кармель, Индиана
На постоянной основе

Посмотреть вакансию

Постройте успешную карьеру и достойную жизнь с Mac Tools. Почувствуйте свободу и независимость, работая самостоятельно, в свободной от стрессов среде — не перед кем отчитываться, кроме самого себя! Если квалифицированы, у нас низкий…

посмотреть еще

4 дня назад

Зайонсвилл, Индиана
На постоянной основе

Посмотреть работу

Хотите построить карьеру в сфере ухода? Познакомьтесь со старшими помощниками. Мы являемся одной из крупнейших сетей по уходу на дому в стране, предлагая лицам, осуществляющим уход, место для действительного карьерного роста. К нашим опекунам и персоналу относятся с уважением и инклюзивным…

посмотреть еще

6 дней назад

Индианаполис, Индиана
18.04/час
На постоянной основе

Посмотреть вакансию

Описание работы и квалификация Ставка заработной платы: $18,04 в час плюс применимые надбавки за смену и сверхурочную работу Описание работы: Вакансии с почасовой оплатой, доступные в службе поддержки клиентов Ford Motor Company.
