Ракета 9м96 – ЗРК Редут: фото, характеристики, видео

Содержание

ЗРК Редут: фото, характеристики, видео

9К96 «Редут» (или Полиент-Редут») – зенитный ракетный-комплекс морского базирования, имеющий установку вертикального пуска, которая используется для кораблей класса корвет, фрегат, эсминец. Устанавливается на кораблях последнего поколения ВМФ РФ.

История

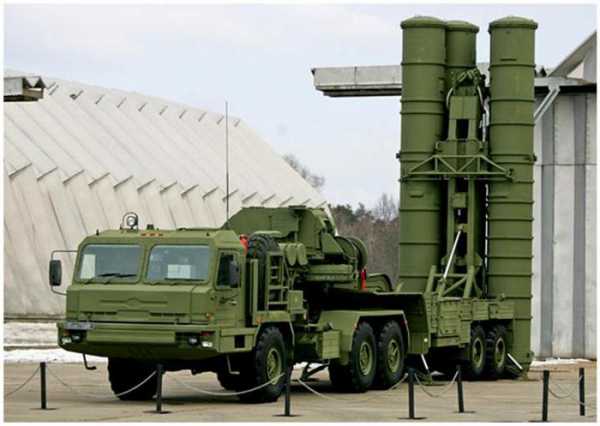

Центральное конструкторское бюро «Алмаз» в 1990 годах начало разработки ЗРК С-400 «Триумф», который использовался для замены в войсках ПВО разных версий ЗРК С-300. Новый комплекс должен использовать все версии ракет, использовавшиеся в С-300 и ракеты 9М96 и 9М96 М, специально разработанные для нового ракетного комплекса МКБ «Факел». Новые ракеты отличаются такими особенностями:

режим сверхманевренности;
боевая часть с управляемым полем поражения;
активное радиолокационное самонаведение на конечном участке полета.
Новый наземный комплекс противовоздушной обороны «Витязь» был создан на базе 9М96, а на основе последнего – корабельный зенитный ракетный комплекс «Полимент/Редут» с такими же типами ракет.

Впервые информация о новом ЗРК появилась после закладки сторожевого корабля «Новик» проекта 12441 в 1997 году. Перед ходовым мостиком в носовой части надстройки предполагалось установить четыре модуля установки вертикального пуска по восемь ракет на каждой. Но принятие комплекса С-400 на вооружение затянулось до 2007 года, в результате «Новик» остался без системы ПВО и до конца так и не был достроен (до 2015 года его планировали перестроить в учебный корабль).

Комплекс «Редут» планировалось тоже установить на новые корветы проекта 20380, но в результате неготовности ракеты головной корабль стал использоваться с ракетно-артиллерийским комплексом «Кортик». «Редут устанавливался на последующих кораблях семейства (проекты 20380, 20385). Этот же комплекс с большим количеством модулей УПВ использовался на новых фрегатах проекта 22350.

Владимир Королёв 8 февраля 2019 года рассказал о завершении государственных испытаний ЗРК «Полимент/Редут». Предполагалось, что он поступит на вооружение в первой половине 2019 году.

Особенности конструкции

В состав комплекса входит РЛС «Полимент» с четырех фазированными решетками. Количество одновременно обстреливаемых целей противника – 16 (получается, по четыре на каждую ФАР).

Ракеты находятся в установках вертикального пуска, которые состоят из модулей по четыре или восемь ячеек каждый. В ячейке находится 1 транспортно-пусковой контейнер с ракетой средней или большой дальности (9М96Е, 9М96Е2) или четыре ракеты малой дальности (9М100). Стоит отметить, что при запуске применяется «холодный» старт. Ракета выбрасывается из вертикально расположенного транспортно-пускового контейнера зарядом сжатого воздуха на высоту в 30 метров, разворачиваясь с помощью газодинамической системы в сторону цели. Благодаря этому минимальная дальность перехвата существенно сокращается. Газодинамическая система тоже обеспечивает ракете режим сверхманевренности и может увеличить перегрузку ракета на 20g за 0,025 секунды.

На маршевом участке траектории для ракет 9М96Е, 9М96Е2 применяется инерционно-командное наведение, тогда как на конечном участке – активное радиолокационное самонаведение. При этом ракета 9М100 малой дальности оборудована инфракрасной головкой самонаведения. Сразу после пуска ракеты осуществляется захват цели.

По данным компьютерного моделирования и натурных испытаний, ракеты 9М96Е и 9М96Е2 с высокой вероятность (70%) обеспечивают точное попадание в головную часть тактической ракеты, а в других 30% случае отклонение не больше нескольких метров. Вероятность попадания в самолет – 80%, тогда как в вертолет – 90%.

Благодаря многоточечному инициированию боевая часть весом 24 кг имеет управляемое поле поражения.

Тактико-технические характеристики (для экспортных модификаций ракет)

Для наглядности приведены характеристики ракеты 48Н6Е ЗРК «Форт» (С-300)

Характеристика	проект 1997 г.	48Н6Е	9М96Е2	9M96E2-1	9М96Е	9М100	9М100E
Количество ракет в ячейке УВП	1		1	1	1	4
Количество ступеней	1	1	1	1	1	1
Двигатель	РДТТ	РДТТ	РДТТ	РДТТ	РДТТ	РДТТ	РДТТ
Максимальная дальность стрельбы, км	70	120	120	120	40-50	10-15	15
Минимальная дальность стрельбы, км		5	1	2,5	1		0,5
Максимальная высота цели, км		27	30	30	20		8
Минимальная высота цели, м		10	5	5	5		5
Масса ракеты, кг		1800	420	598	330		140
Масса боевой части, кг		145	24	24	24		14,5
Длина ракеты, м		7,50	5.35	5,6	4,75	2,50	3,17
Диаметр корпуса, мм		519	240	240	240	125	200
Размах крыльев, мм		1134			480		536
Скорость ракеты, м/c		3000	2100		900
Максимальная скорость цели, м/с		2800	4800	4800	1000		1000

Носители

Корветы проекта 20380

На этих корветах, начиная со 2-го серийного корабля, перед ходовым мостиком в носовой части надстройки, вместо ЗРАК «Кортик-М», установлены три модуля УВП ЗРК «Редут» по четыре ячейки в каждой (всего двенадцать ячеек). Боезапас – 48 ракет 9М100 или разное сочетание ракет 9М96Е и 9М100 в рамках полной емкости УВП и 12 ракет 9М96Е.

Газета «Известие» сообщила, что на корветах проекта 20380 и на дальнейших его модификациях из-за недостатка места не используется штатная РЛС подсветки цели «Полимент». Как следствие, на маршевом участке траектории ракеты большой и средней дальности идут без коррекции траектории на инерциальном автопилоте и при перехвате маневрирующей цели противника головка самонаведения вышедшей в точку перехвата ракеты часто не обнаруживает цели. Все 3 проведенные в 2012 году испытания зенитного ракетного комплекса «Редут» с ракетой 9М96М (2 с корвета «Сообразительный» и 1 с наземной установки) завершились неудачей. Абсолютно функциональной является исключительно ракета малой дальности 9М100, которая вначале траектории захватывает цель специальной инфракрасной головкой самонаведения.

В начале лета 2014 года, корвет «Сообразительный» Балтийского флота эффективно отразил атаку крылатой ракеты-мишени, запущенной с ракетного катера Р-257 с использованием ЗРК «Редут». В результате цель была успешно уничтожена. Судя по всему, это было первым успешным использованием комплекса «Редут» с боевого корабля.

Корветы проекта 20385

На этих корветах УВП зенитного ракетного комплекса «Редут» были перенесены из носовой в кормовую часть (на их месте установлена УВП стельбового комплекса УКСК). Четыре модуля по четыре ячейки установлены поборно между вертолетной площадкой и ангаром (всего 16 ячеек). Боезапас – 64 ракеты 9М100 или 16 ракет 9М96Е, либо разные сочетания ракет 9М100 и 9М96Е в рамках полной емкости УВП.

3. Фрегаты проекта 22350

На этих фрегатах перед ходовым мостиком в носовой части надстройки установлены четыре модуля УВП ЗРК «Редут» по восемь ячеек в каждом (получается 32 ячейки). Боевой запас – 128 ракет 9М100 или 32 ракеты 9М64Е либо разные сочетания ракет 9М100 и 9М96Е в рамках полной емкости УВП.

Эксплуатация

По сообщениям от 02.06.2014 и от 19.09.2014, при выходе в море экипаж корвета «Сообразительный» проекта 20380 Балтийского флота производил задач по отражению ракетного удара вероятного противника. Оба раза в качестве мишени применялась крылатая ракета, которая была запущена с ракетного катера «Р-257». Стрельбу по мишени осуществляли из зенитного ракетного комплекса морского базирования «Редут». Ракета, запущенная с корвета оба раза поразила цель. Стрельба проходила в условиях серьезной помеховой обстановки с использованием противником средств РЭП.

По сообщению от 11.06.2014 года, в морском полигоне Балтийского флота экипаж корвета «Сообразительный» первый раз провел тактическое учение, целью которой является поражение надводной цели зенитной ракетой. Стрельба проходила с использованием ракетного зенитного комплекса морского базирования «Редут» по имитирующему кораблю вероятного противника. Ракета, запущенная с корвета успешно поразила морскую цель на заданной дистанции. Стрельба осуществлялась в условиях сложной помеховой обстановки с использованием противником средств радиоэлектронной борьбы.

По сообщению от 25.08.2016 года, во время тактических учений корвет «Сообразительный», применяя ЗРК «Редут» поразил мишень, имитирующий противокорабельную ракету. Об этом рассказал Западный военный округ. Ракета-мишень выпущена с малого ракетного корабля «Гейзер». В сообщении отмечается, что стрельбы осуществлялись в сложной помеховой обстановке с применением средств радиоэлектронной борьбы противников.

avia.pro

ЗРК «Витязь»: характеристики зенитного ракетного комплекса

Отечественный ЗРК «Витязь» представляет собой зенитно-ракетный комплекс средней дальности, используемый для противовоздушной обороны. Оружие серии С-350 50 Р6А разработано конструкторами известного концерна «Алмаз-Антей». Создание военной техники началось в 2007 году под руководством главного инженера Ильи Исакова. Плановое принятие комплекса на вооружение – 2012 год. До 2020 года Министерство обороны РФ намерено приобрести не менее 38 комплектов. Для этой цели возводятся комбинаты по строительству машин (в Кирове и Нижнем Новгороде). Заводы ориентированы на выпуск ракетных систем и радиолокационных устройств новейшего поколения. Рассмотрим особенности и параметры данного стратегического объекта, который также поставляется на экспорт.

Общая информация

ЗРК «Витязь» начал разрабатываться в опытном варианте еще в начале 90-х годов прошлого столетия. Он впервые упоминается производителем «Алмаз» как один из экспонатов авиасалона «Макс-2001». В качестве основы использовалось шасси КамАЗа. Новое оружие должно было заменить морально устаревший аналог серии С-300. Конструкторы успешно справились с поставленной задачей

Усовершенствованный отечественный зенитно-ракетный комплекс нацелен на создание многоуровневой защиты, позволяющей обезопасить воздушное и космическое пространство государства. Это позволит предотвращать удары от дронов, пилотируемых самолетов, крылатых и баллистических ракет. Кроме того, он может поражать низколетящие объекты. ЗРК «Витязь С 350-2017» войдет в состав оборонного воздушно-космического направления с определенным ограничением тактических возможностей против ракет. Техника несколько меньше аналога С-400, однако причисляется к высокомобильному военному оборудованию и использует такие же заряды, марки 9М96Е2. Эффективность этого орудия проверена на многочисленных испытаниях как в России, так и за рубежом.

Особенности

Кроме ЗРК «Витязь», в состав оборонного комплекса воздушно-космического направления войдут системы С-400, С-500, С-300Е и устройство малого радиуса действия под названием «Панцирь».

При конструировании рассматриваемого зенитно-ракетного комплекса применялись наработки по экспортному варианту типа KM-SAM. Он также конструировался в бюро «Алмаз-Антей», ориентирован на рынок Южной Кореи. Активная фаза разработок началась после того, как компания выиграла международный тендер у американских и французских конкурентов. Они также вели активные разработки в плане средств противовоздушной обороны для Сеула.

Финансирование выполняемых работ осуществлялось заказчиком, что позволило продолжить работу над проектом в оптимальном режиме. В тот период большинство комбинатов оборонного комплекса на отечественном рынке выживало исключительно за счет заказов на экспорт. Сотрудничество с корейцами дало возможность не только продолжать работу над созданием нового комплекса, но и получить драгоценный опыт в плане освоения современных технологий. Во многом это связано с тем, что Южная Корея не ограничивала доступ российских конструкторов к заграничной базе элементов, активно помогая осваивать ее. Это и помогло во многом создать подобную конструкцию, имеющую многоцелевой профиль.

Презентация и назначение

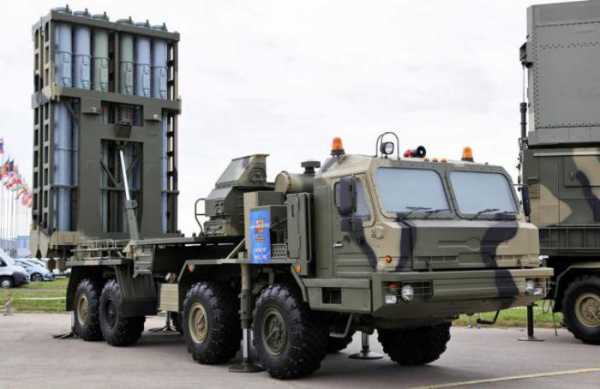

Первый прототип ЗРК «Витязь С 350Е», характеристики которого представлены далее, публично был продемонстрирован на Обуховском комбинате в Санкт-Петербурге. (19.06.2013). С этого момента оружие освободилось от завесы секретности. Серийный выпуск зенитно-ракетного комплекса осуществляется на концерне АВО «Алмаз-Антей» в Северо-Западном регионе. Основные производители – государственный комбинат в Обухове и завод радиотехнического оборудования.

Новая установка способна работать в самоходном режиме, агрегируя с неподвижным многофункциональным радаром. Кроме того, предусмотрено электронное сканирование пространства и командный пункт на базе основного шасси. ЗРК «Витязь С 350» предназначен для охраны социальных, промышленных, административных и военных территорий от массированных ударов, осуществляемых средствами воздушного нападения различных типов. Система в состоянии отразить нападение в круговом секторе от различных атак, включая малый и увеличенный диапазон полета ракет. Автономная работа комплекса позволяет участвовать ему в составе группировок противовоздушной обороны, с управлением от вышестоящих командных пунктов. Боевая конфигурация техники ведется абсолютно автоматически, при этом штатный экипаж отвечает только за работу и контроль орудия при ведении боевых действий.

ТТХ ЗРК «Витязь»

Современные модели рассматриваемого зенитного комплекса монтируются на шасси БАЗ-69092-012. Ниже приведены тактико-технические характеристики данной военной техники:

Силовая установка – дизельный двигатель мощностью 470 лошадиных сил.
Вес в снаряженном состоянии – 15,8 т.
Полезная нагрузка – 14,2 т.
Полная масса после установки – до 30 тонн.
Предельный угол подъема – 30 градусов.
Прохождение брода по глубине – 1700 мм.
Поражение аэродинамических/баллистических мишеней одновременно – 16/12.
Показатель синхронного количества наводимых зенитных управляемых зарядов – 32.
Параметры зоны поражения по максимальной дальности и высоте (аэродинамические цели) – 60/30 км.
Аналогичные характеристики для мишеней баллистического типа – 30/25 км.
Период приведения машины в боевое состояние на марше – не более 5 минут.
Экипаж боевого расчета – 3 человека.

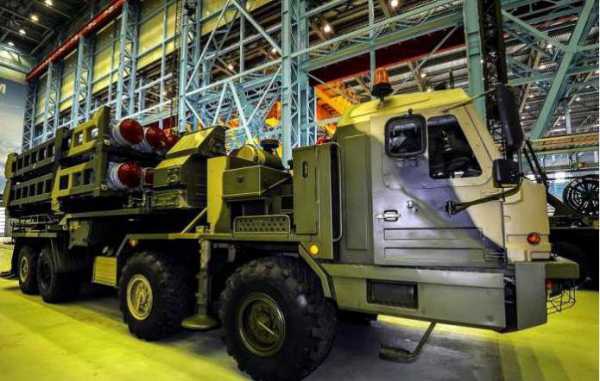

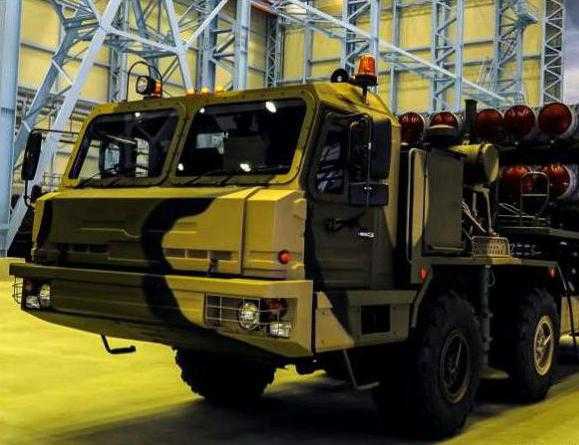

Установка пуска 50П6Е

ЗРК «Витязь» оборудуется пусковой установкой, которая предназначена для транспортировки, хранения, запуска зенитных зарядов и автоматической подготовки перед рабочим стартом. Она играет важнейшую роль в функциональности всей машины.

Номинальные параметры боевой части:

Число ракет на пусковой установке – 12 штук.
Интервал между пусками зенитных боеприпасов по минимуму — 2 секунды.
Заряжение и разрядка – 30 минут.
Предельное расстояние до пункта боевого управления – 2 километра.
Количество зенитных управляемых ракет на пусковой установке — 12.

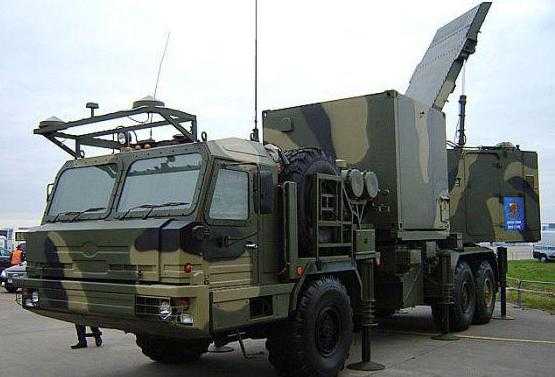

Радиолокатор многофункционального назначения типа 50Н6Е

ЗРК (С 350Е «Витязь») оборудуется радиолокационным локатором многофункционального назначения. Он работает как в круговом, так и в секторном режиме. Этот элемент является основным информационным приспособлением военной техники подобного типа. Боевое участие устройства производится полностью в автоматическом режиме, не требует участия оператора, управляется дистанционно с командного контрольного пункта.

Параметры:

Наибольшее число сопровождаемых мишеней в диапазоне трассовой локации – 100.
Количество наблюдаемых целей в точном режиме (по максимуму) – 8.
Предельное число сопровождаемых зенитных ракет с управлением – 16.
Скоростной показатель оборотов антенны по азимуту – 40 вращений в минуту.
Предельная дистанция до точки боевой корректировки – 2 километра.

Пункт боевого управления

Данный элемент серии ЗРК «Витязь» предназначен для контроля многофункциональных радиолокаторов и пусковых станций. ПБУ обеспечивает агрегацию с параллельными ЗРС типа С-350 и основным командным пунктом.

Характеристики:

Суммарное число сопровождаемых трасс – 200.
Предельная дистанция от точки боевого управления до соседнего комплекса – 15 км.
Расстояние до вышестоящего командного отделения (по максимуму) – 30 км.

Управляемые ракеты 9М96Е/9М96Е2

Зенитные управляемые заряды ЗРК С 350 «Витязь», характеристики которого приведены выше, представляют собой современные ракеты нового поколения, которые вобрали в себя лучшие характеристики, используемые в современном ракетостроении. Элемент представляет собой сплав максимально высокой категории, применяемый в научных исследованиях, нетрадиционных проектах, других конструкторских решениях. При этом используются всевозможные достижения в материалостроении и инновационных технологических решениях. Между собой ракеты ЗРК «С 350 Витязь» отличаются двигательными агрегатами, предельной дальностью полета, убойностью по высоте и габаритным параметрам.

Благодаря внедрению новых идей и применения усовершенствованного двигателя рассматриваемые заряды превосходят французский аналог «Астер». По сути, ракеты представляют собой твердотопливные одноступенчатые элементы, которые унифицированы по составу бортовых приспособлений и прочего оборудования, отличаются лишь размерами двигательных агрегатов. Высокие показатели достигаются за счет сочетания инерциального и командного наведения. При этом присутствует эффект увеличенной маневренности, позволяющий настроить систему самонаведения в точке встречи с предполагаемой целью. Боеголовки оснащаются интеллектуальной начинкой, дающей возможность обеспечивать максимальную эффективность при поражении аэродинамических и баллистических аналогов воздушной и космической атаки.

Нюансы создания боеприпасов

Для любых ракет ЗРК «Витязь» в Сирии применялись элементы с «холодным» вертикальным пуском. Для этого перед стартом маршевого двигателя боеголовки выбрасываются из рабочего хранилища на высоту до 30 метров, после чего разворачиваются в сторону мишени посредством газодинамического механизма.

Такое решение дало возможность сократить минимальную дистанцию предполагаемого перехвата. Кроме того, система обеспечивает отличную маневренность заряда и увеличивает перегрузку ракеты на 20 единиц. Рассматриваемый боеприпас ориентирован на противостояние с различными воздушными объектами и космическими силами противника. Комплекс оснащается боевой частью весом 24 кг и малогабаритным оборудованием, его масса – в 4 раза меньше ЗУР-48Н6, а общие характеристики практически ни в чем не уступают данному заряду.

Вместо штатного оснащения типа 48Н6 с одной пусковой ракетой новый комплекс позволяет размещать на пусковом устройстве пакетный заряд из четырех ТПК, совместимых с ЗУР 9М96Е2. Наведение боекомплекта на цель производится при помощи инерциальной системы корректировки и радиопоправкой с радиолокацией ГСН в конечной точке полета.

Совместная система управления гарантирует высокий уровень прицельности, способствует повышению каналов «ЗРК c 350 Витязь» ракет и поражению мишеней, а также снижает зависимость полета заряда от внешних воздействий. Кроме того, подобная конструкция не нуждается в дополнительной подсветке и локации при следовании к предполагаемой цели.

В системе «ЗРК С 350 Витязь» предусмотрена возможность использования «продвинутых» частично активных элементов, которые способны самостоятельно производить вычисление цели по угловым координатам. Ракетный заряд малой дальности 9М100 оборудован инфракрасной боевой головкой самонаведения, что позволяет осуществить захват мишени непосредственно после запуска ракеты. Она не только разрушает воздушные мишени, но и уничтожает их боевую часть.

Характеристики зенитной управляемой ракеты 9М96Е2

Ниже приведены боевые параметры рассматриваемого заряда:

Начальный вес – 420 кг.
Средний показатель скорости полета – около 1000 метров в секунду.
Конфигурация головки – активная радиолокационная модификация с самонаведением.
Тип наводки – инерциальный с радиокоррекцией.
Форма боевой части – осколочно-фугасный вариант.
Масса основного заряда – 24 кг.

Модификации и ТТХ используемых ракет

Далее приведены основные тактико-технические характеристики, которые имеют ракеты к рассматриваемому зенитно-ракетному комплексу:

Схема аэродинамики – несущий корпус с аэродинамическим управлением (9М100)/утка с вращающимися крыльями (9М96)/аналог с подвижным узлом крыльев (9М96Е2).
Двигательные механизмы – РДТТ с управляемым вектором/стандартные РДТТ.
Наведение и управление – инерциальная система с радиолокацией/ГСН.
Тип контроля – аэродинамика плюс вектор тяги двигателя и решетчатые рули либо газодинамическое управление.
Длина – 2500/4750/5650 мм.
Размах крыла – 480 мм.
Диаметр – 125/240 мм.
Вес – 70/333/420 кг.
Дальность поражения – от 10 до 40 км.
Предельный показатель скорости – 1000 метров в секунду.
Разновидность боевого заряда – контактный или осколочно-фугасный взрыватель.
Нагрузка поперечного типа – 20 единиц на высоте 3 тысячи метров и 60 – возле земли.

В заключение

Конструкторское бюро «Факел» начало работу над новым зенитным комплексом типа 9М96 еще в 80-х годах прошлого века. Дальность полета ракеты предусматривалась не менее 50 километров. ЗРК «С 350 Витязь», характеристики которого рассмотрены выше, мог легко маневрировать при наличии существенных перегрузок, а также запускать заряды с конструкцией поперечного смещения, что позволяло обеспечить высокую точность поражения целей. Дополнительный эффект гарантировали боевые головки автоматического самонаведения. В то же время предполагалась эксплуатация данных комплексов в формате «воздух-воздух». Комплексы ЗРК «Витязь» (характеристики это подтверждают) были меньше по габаритам, но не уступали по эффективности. Они использовали ракеты типа 9М100. Основная задача, поставленная на то время перед конструкторами, – это создание унифицированных зарядов, которые позволяли усилить не только внутреннюю оборону, но и прекрасно продавались на экспорт в другие страны.

fb.ru

Какие недостатки С-350 «Витязь» покроют «Триумфы»? Новогодний сюрприз с технической подоплёкой

Перед Новым годом, 30 декабря, все технически подкованные обозреватели «Военного обозрения» и других военно-аналитических ресурсов российского Интернета, которым небезразлична ситуация, сложившаяся в наиболее «критических» отраслях нашего оборонно-промышленного комплекса, были приятно ошарашены новостью о скором поступлении в строевые части Воздушно-космических сил России передовых зенитно-ракетных комплексов средней и большой дальности С-350 (5Р6А) «Витязь», чего в экспертных кругах и войсках ожидали ещё с последней декады декабря 2015 года. И действительно, анонсированное заместителем главнокомандующего ВКС России генерал-лейтенантом Юрием Греховым заступление на боевое дежурство первого дивизионного комплекта С-350 является важнейшей вехой в обретении российским «противоракетным зонтиком» способностей к более эффективному перехвату низковысотных средств воздушного нападения и сверхманевренных аэродинамических и аэробаллистических целей, несмотря на то, что речь идёт всего о восьми самоходных огневых установках 50П6А и максимум о паре многофункциональных РЛС обнаружения и наведения 50Н6, входящих в состав батареи.

Ни для кого не секрет, что фундаментальными элементами в составе ЗРК С-350А являются сверхманевренные зенитные управляемые ракеты 9М96 и 9М96ДМ (9М96Е и 9М96Е2 в экспортном исполнении), оснащённые активными радиолокационными головками самонаведения и двухрядными «газодинамическими поясами» поперечного управления. Одновременное задействование на подлётном участке траектории высокоточного активного радиолокационного наведения и газодинамических рулей обеспечивает реализацию перехвата маневрирующих малоразмерных баллистических целей в режиме «hit-to-kill» (кинетического поражения методом прямого попадания), либо в режиме оптимизации разлёта осколков в случае незначительного промаха (для этого используется бортовая компьютеризированная система многоточечного инициирования боевой части, БЦВМ которой согласовывает информацию радиовзрывателя с эталонными данными о скорости разлёта осколков). Более того, для самостоятельного обнаружения и устойчивого «захвата» сверхмалоразмерных высокоскоростных целей с эффективной отражающей поверхностью менее 0,02 кв. м, АРГСН ракет семейства 9М96 должна отличаться наличием гетеродина с меньшим уровнем шума, нежели у осцилляторов зенитных ракет семейства 48Н6Е2. Акцент на внедрение «малошумящего гетеродина» также был сделан при разработке модернизированной полуактивной радиолокационной ГСН для зенитной управляемой ракеты MIM-104E GEM-T

Как видим, частичная неготовность машиностроительного конструкторского бюро «Факел» к разработке и программированию некоторых радиоэлектронных узлов столь наукоёмкого изделия привела к тому, что выработанные алгоритмы работы АРГСН опытных образцов 9М96Е2 оказались «сырыми» и не позволяли на длительный период времени «захватывать» воздушные объекты по целеуказанию от РПН 92Н6Е зенитно-ракетных комплексов С-400 «Триумф» и радиолокационных обнаружителей «Фуркэ-2» корабельных ЗРК «Редут». К сожалению, подобная картина наблюдалась на протяжении более чем 7 лет (с момента первых натурных испытаний 9М96Е в 2011 году и вплоть до недавнего заявления генерал-лейтенанта Ю. Грехова о скорой поставке в одну из строевых частей ВКС ЗРК С-350), которые были использованы специалистами «Факела» и «Авангарда» для доводки программно-аппаратной составляющей ГСН.

И вот, когда тернистый путь доведения до ума электронной «начинки» зенитных ракет 9М96/ДМ оказался позади (если верить данным Минобороны), можно с определённой долей уверенности утверждать, что перед противоракетными компонентами Военно-морского флота и Воздушно-космических сил России впервые в истории развития отечественных зенитно-ракетных средств 3-го и 4-го поколений откроется возможность уничтожения сверхманевренных воздушных целей, оперирующих за пределами радиогоризонта (вне зоны обзора дивизионной многофункциональной РЛС обнаружения, сопровождения и целеуказания 50Н6А комплекса С-350 «Витязь», радара подсвета 92Н6 комплекса С-400, а также корабельных радиолокационных станций типов «Полимент» и «Фуркэ-2» корабельного ЗРК «Редут»). Что ещё более важно, с мёртвой точки наконец сдвинется вопрос ликвидации «мёртвых воронок» над позициями ЗРК, который сегодня обрёл актуальность применительно к ЗРК С-300ПМУ-2 и «Бук-М2», а также ЗРСК «Тор-М2У» (на фоне появления новых средств воздушного нападения, атакующих под углом 75 и более градусов).

Демонстратор зенитной управляемой ракеты большой дальности 9М96Е2 в ТПК

И всё это благодаря применению активного радиолокационного наведения. Справедливости ради стоит отметить, что с 2014 года активными радиолокационными головками самонаведения стали оснащать сверхдальнобойные ракеты-перехватчики 9М82МВ, вошедшие в боекомплекты модернизированных зенитно-ракетных систем С-300В4, но их маневренные возможности (ввиду отсутствия газодинамических двигателей поперечного управления) примерно в 2 раза уступают аналогичным показателям ЗУР семейства 9М96/ДМ. В то время как 9М82МВ способна при маневрировании реализовать перегрузку в 30 ед. в течение десятых долей секунды (за счёт использования аэродинамических рулей), 9М96Е2/ДМ «выжимает» все 60—65 ед. буквально за сотые доли секунды). Следовательно, ЗУР 9М96ДМ является куда более адаптированным инструментом для уничтожения выполняющих интенсивные противозенитные манёвры средств воздушно-космического нападения.

Возвращаясь к анализу индивидуальных противовоздушных качеств зенитно-ракетного комплекса С-350 «Витязь», отметим, что первоочередное внимание необходимо обратить на его радиолокационную архитектуру (включая конфигурацию размещения антенных постов). И здесь мы видим достаточно противоречивую картину. С одной стороны, обнаружение, трассовое сопровождение и захват на точное автосопровождение 16 наиболее приоритетных целей производится посредством двух автоматизированных многофункциональных АФАР-радаров X-диапазона 50Н6А, способных работать как в секторном режиме, так и в режиме кругового обзора и целеуказания для всеракурсного отражения массированных ракетных ударов. При этом наличие ракет 9М96ДМ с АРГСН позволяет максимально разгрузить вычислительные мощности каждого радара 50Н6А и пункта боевого управления 50К6А в момент перехода первых из инерциального режима с радиокоррекцией в режим самонаведения. С другой — ни в одном компетентном источнике по сей день нет информации об интеграции в дивизионный комплект «Витязя» универсальных вышек для подъёма антенных постов с радарами 50Н6А на высоту более 30 метров. Вывод: воздушные объекты с высотой полёта около 20 м будут обнаруживаться радарами «Витязя» на расстоянии 24—25 км, в то время как РПН 92Н6Е «четырёхсотки» смогут зафиксировать аналогичные цели на удалении 38 км. У осведомлённых читателей может возникнуть вполне адекватный вопрос: для чего «Витязям» «расширенный» радиогоризонт, когда есть ракеты-перехватчики 9М96ДМ, способные работать по загоризонтным целям?

Многофункциональная РЛС 50Н6А комплекса «Витязь» и ЗУР 9М96Е2/ДМ

Для ответа на него необходимо понимать, что загоризонтная работа любой современной зенитно-ракетной системы средней/большой дальности обусловлена двумя основными факторами.

В первую очередь это хотя бы единократное появление цели над кромкой радиогоризонта на период времени, позволяющий выполнить «стрельбовому» радару (МРЛС) и расчёту ЗРК завязку трассы цели, её «захват» и пуск зенитной ракеты. Даже если цель вновь «нырнёт» за экран радиогоризонта, бортовая инерциально-навигационная система с большой долей вероятности выведет ЗУР в тот сектор воздушного пространства, откуда цель будет самостоятельно захвачена активной радиолокационной головкой самонаведения. Но такой метод более-менее эффективен лишь против тактической авиации; к примеру, израильских F-16I «Sufa», выполняющих «скачок» на высоту 5—7 км для запуска планирующих управляемых авиабомб GBU-39/B SDB. В отношении же летящих в режиме следования рельефу местности тактических ракет большой дальности AGM-158B JASSM-ER данная методика полностью контрпродуктивна.

Здесь в дело вступает второй фактор — целеуказание от сторонних источников радиолокационной и радиотехнической информации воздушного базирования, которые будут предоставлять расчёту С-350 «Витязь» полноценную символьно-графическую информацию о тактической воздушной обстановке в тех низковысотных участках воздушного пространства, которые находятся вне зоны обзора радаров 50Н6А. Данными источниками могут быть как самолёты ДРЛОиУ А-50У и А-100, так и многофункциональные истребители Су-35С, передающие радиолокационную информацию от радаров «Шмель» и «Ирбис» на автоматизированные системы управления зенитно-ракетными бригадами «Поляна-Д4М1» с дальнейшей ретрансляцией на пункты боевого управления ЗРК С-350 «Витязь» по защищённому дециметровому радиоканалу связи.

Но на современных ТВД, где всегда присутствует риск наведения мощных радиоэлектронных помех на сетецентрические каналы связи/обмена данными (включая целеуказание) либо вероятность отвлечения самолётов РЛДН на другие операционные направления, расчёту/расчётам ЗРК необходимо быть уверенным в наиболее полном индивидуальном технологическом оснащении своего дивизиона или полка. Без унификации радаров 50Н6А с универсальными вышками типа 40В6МД или их более легковесными вариантами для обеспечения полуторакратного увеличения дальности радиогоризонта, а также расширения боевых возможностей в районах со сложным рельефом местности и лесным ландшафтом, о коренных преимуществах «Витязя» перед зенитно-ракетным полком С-400 «Триумф» можно будет вести длительную полемику, тем более что для последних уже давно разработаны строенные транспортно-пусковые модули, в которых также могут размещаться зенитные ракеты типа 9М96/ДМ.
Автор:Евгений Даманцев

alex-news.ru

“Адмирал Кузнецов” вооружат новейшим зенитно-ракетным комплексом “Полимент-Редут”

После заключения контракта Министерства Обороны России с Объединённой Судостроительной Корпорацией (ОСК) на ремонт и модернизацию единственного российского авианосца «Адмирал Кузнецов», продолжают поступать известия о характере модернизации корабля. 25 апреля 2018 года стало известно, что «Адмирал Кузнецов» оснастят перспективными корабельными зенитными пушечно-ракетными комплексами «Панцирь-М». Сейчас же, как стало известно из заявления ТАСС со ссылкой на источник в военно-промышленном комплексе, авианосец получит также и новейший зенитно-ракетный комплекс «Полимент-Редут». И таким образом в ходе модернизации будут заменены все средства ПВО «Кузнецова».

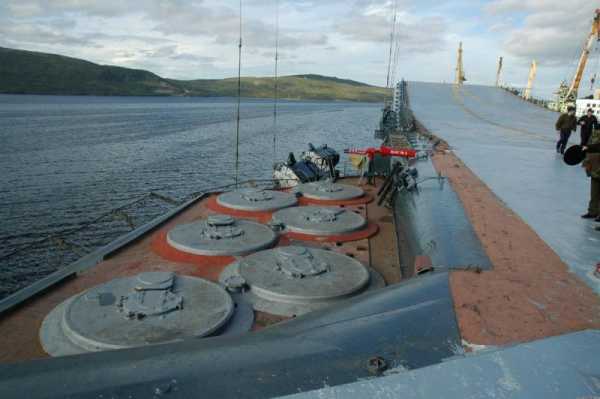

Как было рассмотрено ранее, авианосец «Адмирал Кузнецов» имеет имеет мощную систему ПВО, обеспечивающую очень эффективную самооборону корабля. Средства ПВО единственного российского авианосца, в настоящий момент состоят из 4 зональных дивизионов ПВО, каждый из которых состоит из одного зенитно-ракетного комплекса «Кинжал» и двух боевых модулей зенитных ракетно-артиллерийских комплексов (ЗРАК) «Кортик«.

Ранее стало известно о том, что «Кортики» в ходе модернизации «Кузнецова» будут замены на перспективные зенитные пушечно-ракетные комплексы «Панцирь-М«. Сейчас же, как следует из заявления об установке на «Кузнецов» ЗРК «Полимент-Редут«, в ходе модернизации авианосец «покинут» и ЗРК «Кинжал».

ЗРК «Кинжал» состоит из антенного поста 3Р95, осуществляющего сопровождение воздушных целей и наведение на них зенитных ракет, и барабанных пусковых установок, в каждой из которых расположены 8 зенитных управляемых ракет 9М330. Антенный пост «Кинжала» способен одновременно сопровождать 4 цели и наводить по 2 ракеты на каждую из них. ЗУР 9М330 используется также в сухопутном ЗРК «Тор«. Дальняя граница зоны поражения для данной ракеты составляет 12 километров, верхняя — 6 километров, максимальный параметр 6 километров. Система наведение — командное телеуправление первого рода. На «Адмирале Кузнецове» антенные посты 3Р95 располагаются по периметру надстройки (т.н. «острова»), а пусковые модули (по 6 пусковых установок в каждом) — по «периметру» полётной палубы. Таким образом на «Адмирале Кузнецове» имеется 24 пусковых установки ЗРК «Кинжал» с суммарным боезапасом в 192 ракеты.

«Кинжал» позволяет обеспечивать очень эффективную самооборону корабля, но в следствие того, что это ЗРК малой дальности не может обеспечивать поражение целей на больших дистанциях, а также решение задач коллективной противовоздушной обороны соединения кораблей. Устранить этот недостаток и радикально расширить возможности ПВО корабля и призван ЗРК «Полимент-Редут».

«Полимент-Редут» является новейшим корабельным ЗРК нового поколения. Комплекс состоит из РЛС «Полимент«, имеющей 4 активные фазированные антенные решётки (АФАР), ориентированные под углом 90 градусов друг к другу, и вертикальных пусковых установок с ЗУР 9М96 и 9М96Д. Каждая из антенных решёток РЛС «Полимент» обеспечивает наведение до 8 ЗУР на 4 цели. Таким образом, РЛС «Полимент» обеспечивает возможность обстрела целей на любых направлениях и способна суммарно наводить 32 ракеты на 4 цели. При этом данная РЛС способна самостоятельно осуществлять обзор пространства, сопровождение целей и наведение на них ракет.

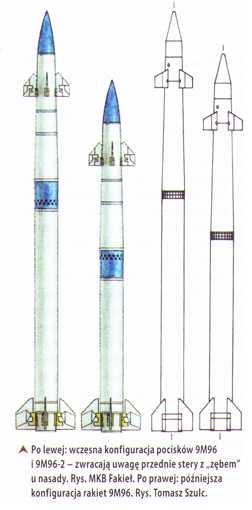

Зенитная управляемая ракета 9М969М96Д (ракеты 9М96 и 9М96Дотличаются длиной и массой и соответственно массой топлива и дальностью полёта) относится к новому поколению ЗУР, наряду с европейской зенитной ракетой «Aster-30» и американской противоракетой ERINT (используется в ЗРК «Пэтриот» РАС-3 и предназначена главным образом для поражения баллистических целей). Главной особенностью ЗУР 9М969М96Д являются фантастические манёвренные возможности. На ракете, помимо «обычных» аэродинамических рулей применяются газодинамические микро-двигатели продольно-поперечного управления. Это позволяет ракете на малых высотах (до 5 километров) развивать при маневрировании экстремальные перегрузки в 60-65 (по разным данным) единиц (G).

Для сравнения — наиболее совершенные зенитные ракеты с аэродинамическими рулями — 48Н6Д48Н6ДМ (применяемые в ЗРК С-300ПМС-400), а также MIM-104C, и более поздних модификаций (применяемых в ЗРК «Пэтриот») способны развивать максимальные перегрузки не более 30-35 G. Ракета 9М317М9М317МА, применяемая в ЗРК «Бук-М2«, «Бук-М3» и корабельном ЗРК «Штиль-1» имеет максимальные (располагаемые) перегрузки в 24G. Кроме того, аэродинамические рули резко теряют эффективность на больших высотах (более 10-15 километров), в результате чего на такой высоте ЗУР манёвренные возможности ЗУР весьма «скромные», а максимальные перегрузки — в несколько раз меньше, чем на малых высотах. Использование же газодинамических двигателей продольно-поперечного управления обеспечивает ракете возможность маневрирования с перегрузками в 20G даже на высоте 30 километров. Кроме того, манёвренность ЗУР с аэродинамическими рулями также сильно зависит от скорости полёта, что затрудняет перехват целей на большой дальности или если цель совершает интенсивные манёвры , т.к. ракета в конце полёта уже имеет относительно небольшую (по сравнению со скоростью в момент окончания работы маршевого двигателя). Для ЗУР с газодинамическими двигателям потеря скорости гораздо менее критична.

Огромные перегрузки ракеты 9М96 позволяют ей поражать с очень высокой вероятностью даже высокоскоростные и интенсивно маневрирующие цели, такие как например, сверхзвуковые противокорабельные крылатые ракеты (ПКР). Более «простые» цели, такие как, например, дозвуковые ПКР, 9М96 легко способна уничтожить прямым попаданием (как это называют на Западе — «hit-to-kill»). Это позволило снизить массу боевой части ракеты всего до 24 килограмм, что свою очередь позволило уменьшить массу и габариты ракеты, а также отказаться от обстрела цели двумя ракетами с целью повышения вероятности поражения.

Дальняя граница зоны поражения ракет 9М96 и 9М96Д пока что точно неизвестна. Для экспортных версий данных ракет, известных под индексами 9М96Е и 9М96Е2 заявленная дальность поражения составляет до 40-50 и до 120 километров соответственно. Предполагается, что 9М96Д может иметь предельную дальность поражения до 150 километров. Максимальная скорость ракеты 9М96 по имеющимся данным составляет 1000 метров в секунду. 9М96Д, по всей видимости, имеет более высокие скоростные характеристики. 9М96, как сообщается, имеет верхнюю границу зоны поражения — до 20 км, а 9М96Д — до 30. При этом нижняя граница зоны поражения для обеих ракет составляет всего 5 метров.

В целом, по своим лётным и манёвренным характеристикам, а также применяемой системе наведения, ракета 9М96 аналогична (а по дальности поражения и несколько превосходит) европейской ЗУР нового поколения «Aster-30», применяемой в корабельном ЗРК PAAMS (которым вооружены новейшие британские эсминцы класса «Дэринг» и франко-итальянские фрегаты класса «Горизонт» и FREMM), а также в франко-итальянском «сухопутном» ЗРК SAMP-T.

Ракета 9М969М96Д имеет комбинированную систему наведения — командно-инерциальное наведение на основном участке траектории и активное самонаведение на конечном, для чего ракета оснащена активной радиолокационной головкой самонаведения (АРЛГСН). Использование АРЛГСН позволяет сократить время работы РЛС наведения, «разгрузив» её после перехода ракеты на самонаведение, и соответственно, повысить огневую производительность ЗРК. Кроме того, применение АРЛГСН в перспективе наверняка сможет реализовать и поражение низколетящих целей за пределами радиогоризонта. Точные характеристики активной ГСН ракет 9М96 и 9М96Д не известны, однако стоит заметить, что Московским научно-исследовательским институтом «Агат«, являющимся разработчиком большинства головок самонаведения для российских зенитных ракет и ракет класса «воздух-воздух» заявлена возможность получения «внешнего» целеуказания для ракет оснащённых активными ГСН. К примеру, по данным «Агата», АРЛГСН «Сланец«, устанавливаемая на ракетах 9М317МА, которые применяются в ЗРК «Бук-М3» и корабельном ЗРК «Штиль-1» (на фрегате «Адмирал Макаров«), имеется возможность получения целеуказания и информации о цели от бортовых РЛС истребителей, а также различных РЛС, в том числе и корабельных, при наличии на них соответствующего оборудования обмена информацией. Едва ли можно предполагать, что такая «опция» не будет реализована на гораздо более «продвинутой» ракете, как 9М96.

Будет ли количество пусковых установок «Полимент-Редута» соответствовать имеющемуся на сегодняшний день количеству пусковых установок «Кинжала» пока неизвестно. Однако больших сложностей с заменой «Кинжала» на «Полимент-Редут» возникнуть не должно. Диаметр корпуса ракет 9М96 и 9М96Д (240 миллиметров) всего на 10 мм больше диаметра ракеты 9М330. Вероятно, вместо барабанных пусковых установок «Кинжала» на «Кузнецове» будут размещены универсальные пусковые установки (УВП) с ячейками под ракеты 9М96.

Не должно представлять проблем и размещение антенных решёток РЛС «Полимент». На «Адмирале Кузнецове» в ходе строительства на боковых поверхностях «острова» были смонтированные 4 антенные решётки перспективной на тот момент РЛС «Марс-Пассат«, предназначенная для обнаружения воздушных целей. Радиолокационный комплекс «Марс-Пассат» разрабатывался киевским НИИ «Квант». До конца 1991 года РЛС так и не удалось довести до требуемых характеристик, хотя до достижения полной работоспособности оставалось требовалось совсем не много времени. Но последовавший распад СССР, «экстренный» уход «Адмирала Кузнецова» на Северный флот и прекращение дальнейших работ над РЛС со стороны организации-разработчика, оставшейся на территории уже независимой к тому моменту Украины, привели к тому, что «Марс-Пассат» так и не был введён в строй, а установленные антенны и прочее оборудование «висело мёртвым грузом» всё время службы «Кузнецова» в ВМФ России.

Логично предположить, что место антенных «полотен» «Марс-Пассата» займут антенные решётки «Полимента». Таким образом, «Кузнецов» получит не только новейший ЗРК, но и мощную станцию обнаружения целей, что радикально повысит возможности корабля по формированию радиолокационной обстановки.

Замена на «Кузнецове» существующих средств ПВО — ЗРАК «Кортик» и ЗРК «Кинжал» на «Панцири-М» и «Полимент-Редут» соответственно, позволит не только многократно повысить возможности самообороны корабля от различных средств воздушного нападения, но и успешно решать задачи ПВО корабельного соединения. Огромное количество одновременно обстреливаемых целей, обеспечиваемое «Панцирями-М» и «Полимент-Редут» (до 48 со всех направлений) в сочетании с ЗУР нового поколения, обеспечивающих поражение практически всех современных и перспективных средств воздушного нападения с практически гарантированной вероятностью и их огромным боезапасом, сделают «Адмирал Кузнецов» по-настоящему «крепким орешком», способным отбить даже мощнейшее воздушное нападение противника.

Павел Румянцев

dfnc.ru

НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН

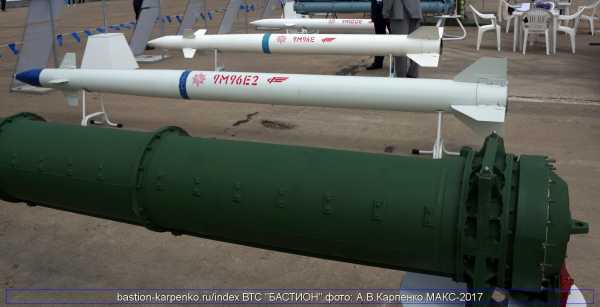

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017

ANTI-AIRCRAFT MISSILES AND 9M96E 9M96E2 AT THE MAKS-2017

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЖУКОВСКИЙ. ИЮЛЬ 2017 Г. ФОТОРЕПОРТАЖ. ЧАСТЬ 2

Фотографии: А.В.Карпенко

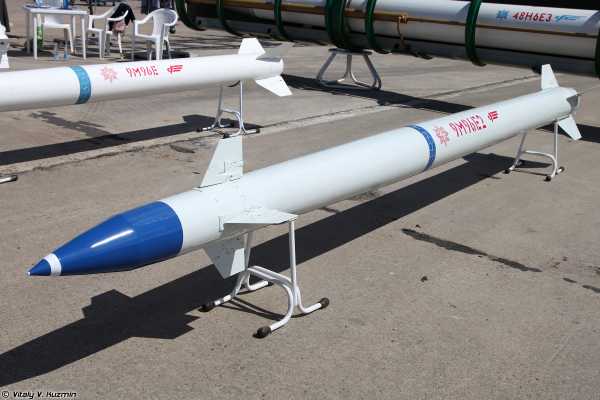

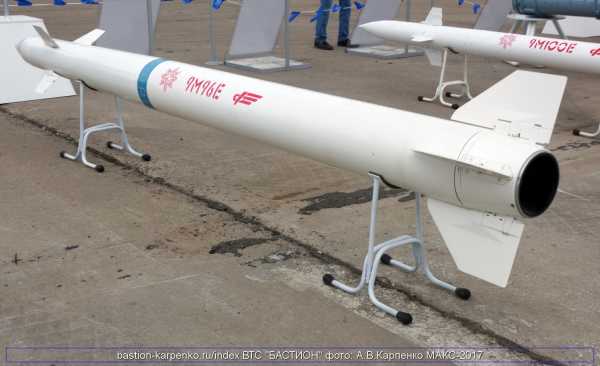

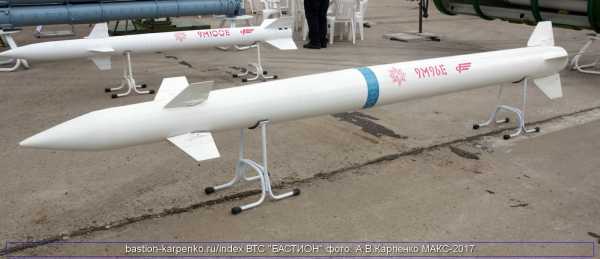

Макет зенитной управляемой ракеты 9М96Е.
ЗУР 9М96Е входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРС наземного и ЗРК корабельного базирования.
ЗУР 9М96Е предназначена для поражения современных средств воздушного нападения – пилотируемых средств и беспилотного высокоточного оружия.
ХАРАКТЕРИСТИКИ:
■ Масса ракеты, кг……………………………………….370;
■ Масса боевой части ракеты, кг……………………………..24;
■ Размер ракеты:
— длина, м . |…………………………………………4,522;
— диаметр, м…………………………………………0,273;
— размах крыльев, м…………………………………..0,676.
■ Зона поражения, км:
— по дальности………………………………………1,5-40,
— по высоте………………………………………..0,005-20;
■ Скорость поражаемой цели, м/с…………………………..1 000

На международном авиасалоне МАКС-2017 в Жуковском Концерн ВКО «Алмаз-Антей» представил семейство зенитных управляемых ракет 9М96 зенитной ракетной системы С-350 «Витязь» и корабельного зенитного ракетного комплекса 3К96 «Полимент-Редут» («Редут»).

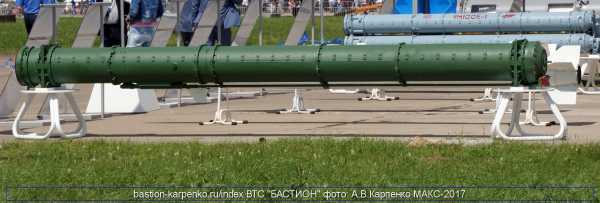

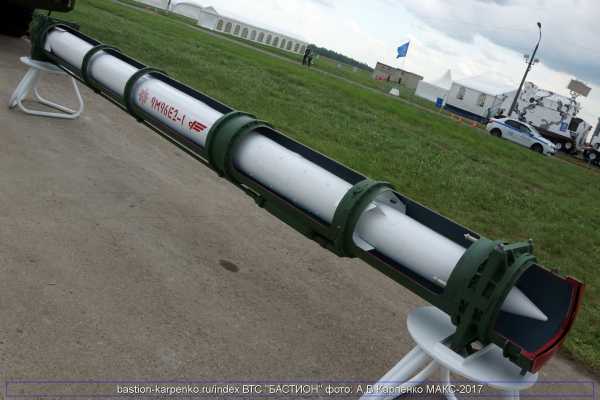

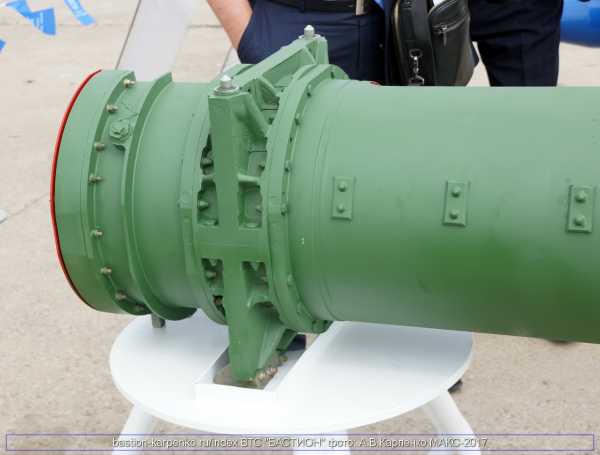

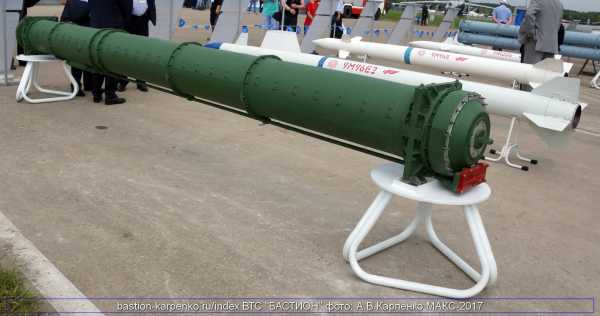

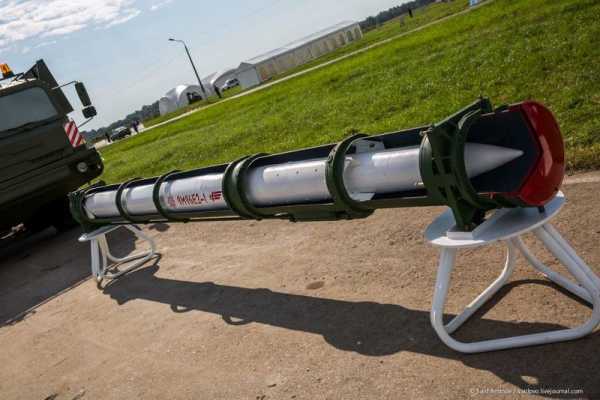

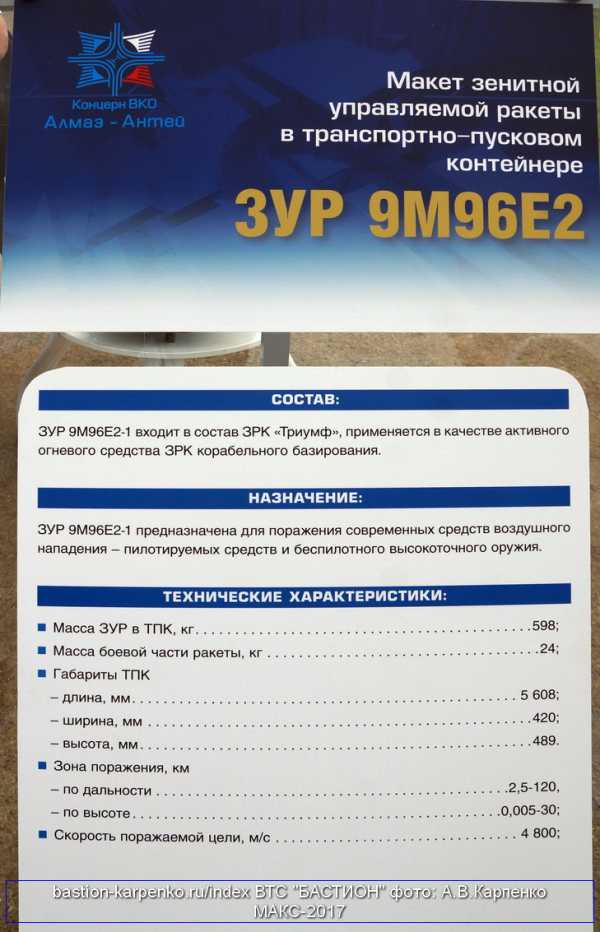

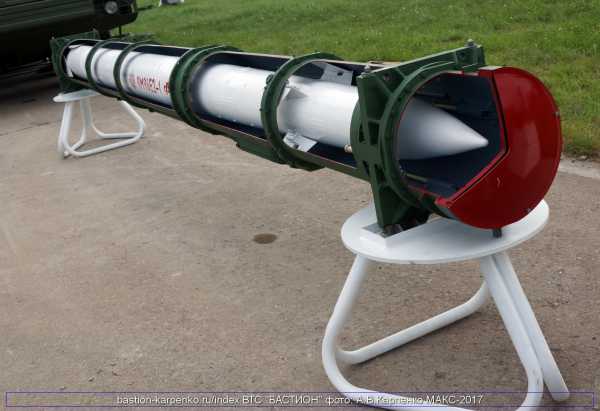

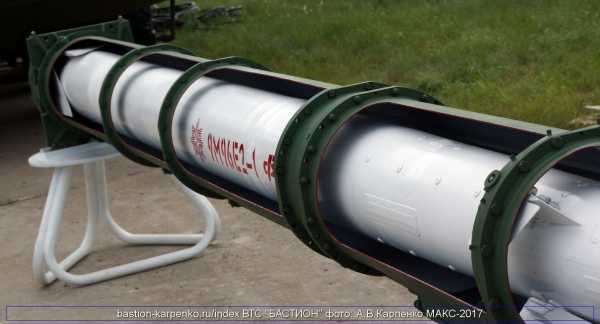

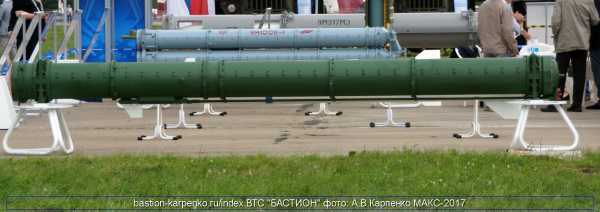

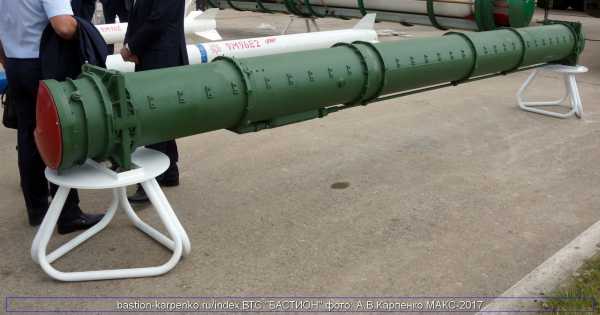

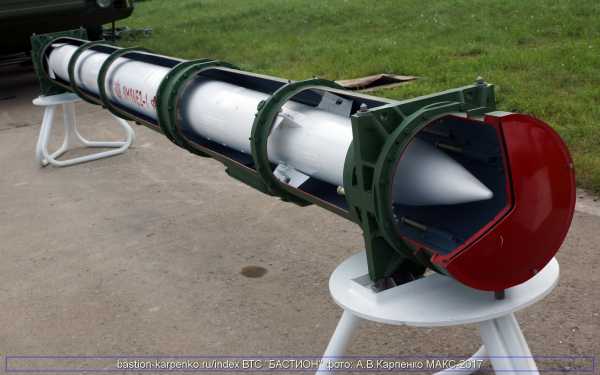

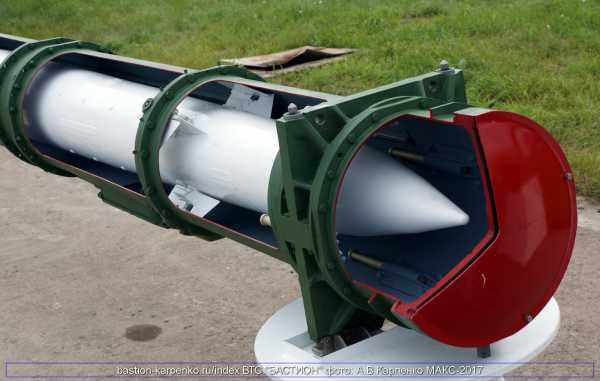

Макет зенитной управляемой ракеты в транспортно-пусковом контейнере ЗУР 9М96Е2-1.
ЗУР 9М96Е2-1 входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования.
ЗУР 9М96Е2-1 предназначена для поражения современных средств воздушного нападения – пилотируемых средств и беспилотного высокоточного оружия.
ХАРАКТЕРИСТИКИ:
■ Масса ЗУР в ТПК, кг…………………………………….598;
■ Масса боевой части ракеты, кг……………………………..24
■ Габариты ТПК
— длина, мм………………………………………….5 608;
— ширина, мм………………………………………….420;
— высота, мм…………………………………………..489.
■ Зона поражения, км
— по дальности………………………………………2,5-120,
— по высоте………………………………………..0,005-30;
■ Скорость поражаемой цели, м/с………………………….4 800;
ВТС «БАСТИОН», 13.10.2017

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА (ЗРС) С-350Е «ВИТЯЗЬ»
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»)
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017

nevskii-bastion.ru

ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике

11.02.2013
Проект новейшего комплекса противовоздушной обороны 50Р6 «Витязь», который должен заменить знаменитый С-300, вышел на финальную стадию, по информации «Известий» из Минобороны, главкомат Военно-воздушных сил и концерн ПВО «Алмаз-Антей» назначили первые испытания на осень, «Витязь» начал разрабатываться в середине 2000-х годов для защиты стратегических объектов и сухопутных войск на дальности 8–40 км (ракета 9М100) и до 120 км (ракета 9М96), в отличие от С-300, имеющего стационарные модификации, его сменщик полностью мобилен, так как будет установлен на колесном шасси Брянского автомобильного завода или КамАЗ.
Несмотря на заявленные чудо-характеристики, военные сомневаются в перспективах новейшего комплекса. Представитель главкомата ВВС, участвующий в приемочных мероприятиях, напомнил «Известиям», что согласно подписанному в 2010 году контракту, в 2013 году «Витязь» должен поступить в войска ПВО, а не испытываться на полигоне.
— Как бы не пришлось переносить испытания с осени на неопределенный срок. Головную боль доставляют его штатные зенитные ракеты 9М96 и 9М100. Кроме «Витязя», ими должны оснащаться наземный комплекс С-400 «Триумф» и корабельный «Редут». Так вот, ни единого успешного запуска не было с момента создания ракет в 2000-х годах, — сказал он.
В 2011 году изделиями 9М96 и 9М100 стреляли С-400 и «Редут». В обоих случаях захват цели головкой самонаведения (ГСН) сорвался, и мишени остались нетронутыми. Весь 2012 год концерна ПВО «Алмаз-Антей» доводил ГСН до ума и проводил собственные наземные испытания.
Представитель оборонпрома, знакомый с ситуацией, заявил «Известиям», что ракеты полностью готовы к приемочным мероприятиям, и теперь «конфуза не повторится».
— Летом этого года, то есть еще до испытаний «Витязя», мы проведем пробные стрельбы обновленного комплекса «Редут». Их сроки зависят только от ремонта корвета «Сообразительный», который оснащен «Редутом», и который горел в сентябре прошлого года в Швеции. Военные обрадуются итогам испытаний, — утверждает он.
Он добавил, что если морские стрельбы пройдут успешно, то и на осенних испытаниях «Витязя» проблем не предвидится.
Известия.ru

23.10.2013
Во время брифинга, который состоялся в рамках работы авиасалона МАКС-2013, гендиректор концерна ПВО «Алмаз-Антей» отметил, что испытания нового ЗРК были прерваны в 2012 году по причине пожара на СКР «Сообразительный» (проект 20380). В текущем году корабль после окончания ремонта прибыл для возобновления испытаний ЗРК. Также он сообщил, что на головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний.
Военное обозрение

02.02.2014
ПОЛЬСКИЙ ЖУРНАЛ О С-350 «ВИТЯЗЬ»

В польском журнале Nowa Technika Wojskowa №1-2014 опубликована статья Tomasz Szulc «S-350 Witiaz». В ней приводятся фото и рисунки не только всех машин зенитной ракетной системы С-350 «Витязь», но и ракеты этого комплекса. В то же время, отмечается, что основу новой системы составляют ракеты.
МКБ » Факел » начала работу над новым ЗУР 9M96 с дальностью полета до 50 км еще в конце 1980-х годов прошлого века. В конструкции ракеты были применены ракетные двигатели поперечного смещения ЗУР, позволяющие маневрировать с большими перегрузками. Высокую точность поражения воздушных целей должны были обеспечить активные головки самонаведения. Одновременно эти ЗУР предлагалось использовать также в качестве управляемых ракет класса „воздух—воздух» вместе с еще меньшей по габаритам, и другой по конструкции ракетой 9M100. Задача создания унифицированных ракет тогда было приоритетом, тогда ими занимались и МКБ «Факел», так и ОКБ «Новатор», что могло дать шансы выхода на рынок вооружений „воздух-воздух» вместе с монополистом в СССР фирмой » Вымпел.

ЗУР 9М100

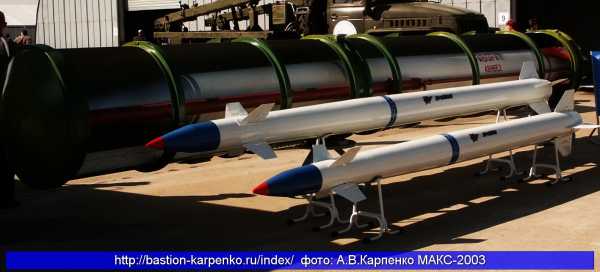

Слева: ранняя конфигурация ракет 9M96 и 9M96-2. Справа: более поздние варианты ракет 9M96.

ПОЛЬСКИЙ ЖУРНАЛ О С-350 «ВИТЯЗЬ»

06.05.2016
ФОТОРЕПОРТАЖ: МОДЕЛИ ПЕРСПЕКТИВНОГО ЗЕНИТНОГО РАКЕТНОГО КОМПЛЕКСА НА МАКС-2001

В интернете и в печатных изданиях гуляют фотографии моделей боевых машин предложения по новому ЗРК НПО «Алмаз» показанные на Международном авиационно-космическом салоне МАКС-2001 в Жуковском. Обычно приводятся две фото, но сегодня автор решил предложить все четыре фото той серии.
Первые упоминания о проекте нового перспективного ЗРК относятся к авиасалону МАКС-1999 на котором были продемонстрированы модели боевых машин комплекса на шасси КамАЗ, затем на МАКС-2001. Здесь предполагалось применять малогабаритные ракеты двух типов, в настоящее время известные как 9М96 и 9М100. Зенитные управляемые ракеты типа 9М96 имели средний радиус поражения, 9М100 обеспечивали поражение целей на ближнем рубеже.
Упоминается, что первые проработки комплекса на смену ЗРК С-300П были начаты НПО «Алмаз» 1991—1993 г.г. К 2000 годам разработка пошла по двум направлениям. По первому создавалась зенитная ракетная система С-400 «Триумф» в которой могут использоваться ракеты большой дальности 40Н6, средней дальности типа 46Н6 и 9М96.
По другому направлению в настоящее время заканчивается создание ЗРС С-350 «Витязь» с ракетами типа 9М96 и 9М100, как и было показано в моделях на МАКС-2001. Конечно, ЗРС претерпела значительные изменения, за это время идеи комплекса были использованы в ЗРК средней дальности (KM-SAM) Южной Кореи. Эта система создана на основе прототипа, разработанного российским предприятием ГСКБ «Алмаз-Антей» в сотрудничестве с производителями ракет (LIG Nex1) и их носителей (Doosan DST) под руководством Samsung Thales.
Как отметил замглавкома ВКС России Виктор Гуменный в середине апреля 2016 года, Сегодня проходят типовые испытания ЗРС С-350 «Витязь-ПВО», успешно прошли первые пуски, система свои характеристики подтвердила и она массово пойдет на замену ЗРС С-300ПС.
При этом необходимо отметить, что новая система значительно превосходит С-300П не только по боевым характеристикам, но и имеет значительно меньшие массо-габаритные характеристики всех машин системы, а так самих зенитных ракет.
А.В.Карпенко, ВТС «БАСТИОН», 06.05.2016

МОДЕЛИ ПЕРСПЕКТИВНОГО ЗЕНИТНОГО РАКЕТНОГО КОМПЛЕКСА НА МАКС-2001
5-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2001

18.07.2016

Как стало известно «Газете.Ru», Минобороны приостановило испытания ракеты для нового корабельного комплекса ПВО «Полимент-Редут» из-за того, что концерн ВКО «Алмаз-Антей» не может довести разработку до заявленных технических характеристик. Источник в ВПК сообщил, что «ракеты валятся на третьей секунде».
Как пояснил «Газете.Ru» высокопоставленный источник в Военно-промышленной комиссии, концерн «Алмаз-Антей», в который входит завод «Факел», в прошлом году сорвал гособоронзаказ «из-за его катастрофического отставания по теме «Полимент-Редут», в основном связанного с недостижением технических характеристик зенитных управляемых ракет 9М96, 9М96Д, 9М100».«У нас повалились все темы. Система ПВО должна устанавливаться на корветы и фрегаты, а из-за ее несвоевременной сдачи вправо поплыли и сроки сдачи кораблей, в частности «Адмирал Горшков» из-за этой системы не может быть сдан уже который год, хотя он на ходу, а ракеты нет, и корабль Минобороны принять не может», — сказал собеседник «Газеты.Ru».
Догоночные графики сформированы, за них несет ответственность курирующий оборонку вице-премьер Дмитрий Рогозин.«Последние испытания проходили буквально в июне, опять нашли ошибку, опять не подтвердилось, опять неудачные пуски. Минобороны приостановило испытания,в том числе и потому, что расстреляли все предназначавшиеся для испытаний мишени и боезапасы. Толку никакого, планируется создавать межведомственную комиссию и разбираться, потому что эти эксперименты ни к чему не приводят.
Если мы не найдем причины, почему ракеты валятся на третьей секунде, ожидаются проблемы», — пояснил источник «Газеты.Ru». Собеседник также отметил критическую ситуацию на заводе «Факел» — по его словам, там мало что изменилось в части технологий и стендовых образцов со времен СССР.
https://www.gazeta.ru

18.08.2016

Как ранее сообщил «Ленте.ру» источник в оборонной промышленности, основной причиной увольнения Нескородова стал систематический срыв графиков работы по морскому зенитному комплексу 3К96 «Редут» с ракетами 9М96, 9М96Д и 9М100. Это вооружение должно устанавливаться почти на все новые крупные корабли, в том числе на корветы проекта 20380 и фрегаты проекта 22350.
В данный момент комплекс 3К96-2 (для фрегатов проекта 22350, с радиолокационной системой «Полимент») все еще не достиг готовности. О том, что это задерживает ввод в строй головного фрегата «Адмирал Горшков», 15 июля 2016 года заявлял начальник Главного управления вооружения ВС России генерал-лейтенант Анатолий Гуляев.
Уже не первый год разными источниками в промышленности и военном ведомстве тиражируется мнение, что комплекс 3К96-3 (версия для корветов проекта 20380), несмотря на формальный ввод в боевой состав ВМФ трех кораблей, оснащенных им («Сообразительный» в 2011-м, «Бойкий» в 2013-м, «Стойкий» в 2014-м), также не достиг готовности, более того — имеет некоторые особенности архитектуры, затрудняющие достижение требуемых характеристик.
Это связано с тем, что на корветах из-за жестких ограничений по компоновке не удалось разместить станцию «Полимент», и вместо нее используется РЛС «Фуркэ-2». С этой станцией, как утверждают источники, устойчивое целеуказание по-прежнему не обеспечивается, несмотря на регулярные сообщения об уверенном поражении целей на испытаниях.
Лента.ру

17.07.2017

В экспозиции Международного авиакосмического салона МАКС-2017 в подмосковном Жуковском открывающегося 18 июля 2017 года будет представлен макет зенитной управляемой ракеты малой дальности 9М100Е и габаритно-весовой макет кассеты 9М100Е-1.ГВМ (4 ГВМ ЗУР в ТПК) разработки АО «Концерн ВКО «Алмаз-Антей».
Как отмечает разработчик, ЗУР входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования.
ЗУР 9М100Е предназначена для борьбы с ВТО, в том числе с ПКР, ПРР и другими беспилотными и пилотируемыми массовыми СВН, может применяться при стрельбе по надводным кораблям малого водоизмещения.
Масса ракеты, кг……………………………………….140;
Масса боевой части ракеты, кг……………………………14,5;
Размеры ракеты, м:
— длина…………………………………………….3,165;
— диаметр, м…………………………………………..0,2;
— размах крыльев, м…………………………………..0,536;
Зона поражения, км:
— по дальности……………………………………….0,5-15;
— по высоте…………………………………………0.005-8;
Скорость поражаемой цели, м/с………………………….1 000.
Габаритно-весовой макет 9М100Е.ГВМ предназначен для обучения заряжанию-разряжению ПУ и погрузочно-разгрузочным работам на ЗРК корабельного базирования.
Масса кассеты, кг………………………………………850;
Длина кассеты, мм……………………………………3 682;
Ширина кассеты, мм…………………………………….600;
Высота кассеты, мм…………………………………….598.
ВТС «БАСТИОН»

ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-400 «ТРИУМФ»
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017

07.08.2017

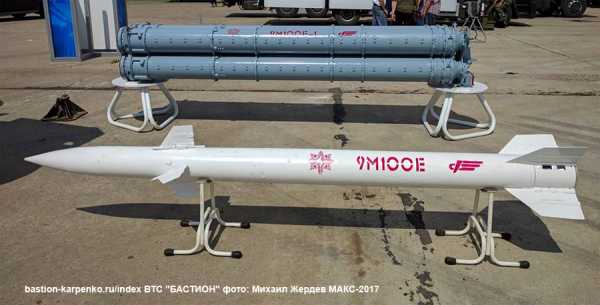

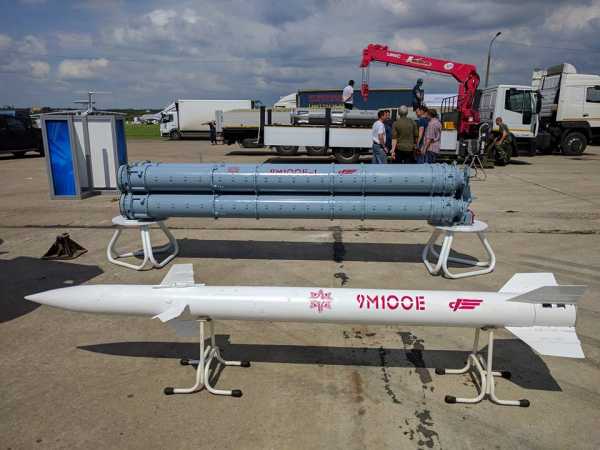

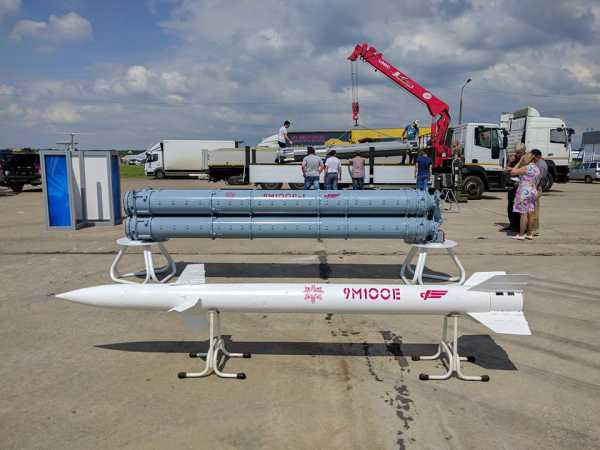

ФОТОРЕПОРТАЖ: МАКЕТ ЗЕНИТНОЙ УПРАВЛЯЕМОЙ РАКЕТЫ 9М100Е И ГАБАРИТНО-ВЕСОВОЙ МАКЕТ КАССЕТЫ 9М100Е-1.ГВМ НА МАКС-2017

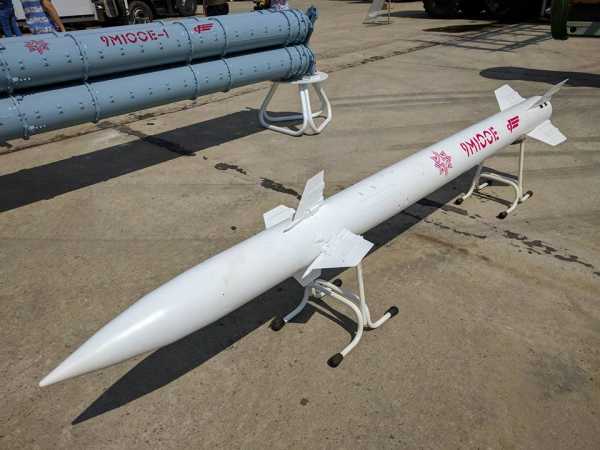

На международном авиационном салоне МАКС-2017 в подмосковном Жуковском был представлен макет зенитной управляемой ракеты малой дальности 9М100Е и габаритно-весовой макет кассеты 9М100Е-1.ГВМ (4 ГВМ ЗУР в ТПК) разработки АО «Концерн ВКО «Алмаз-Антей».
ЗУР 9М100Е входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования.
ЗУР 9М100Е предназначена для борьбы с ВТО, в том числе с ПКР, ПРР и другими беспилотными и пилотируемыми массовыми СВН, может применяться при стрельбе по надводным кораблям малого водоизмещения.
Габаритно-весовой макет 9М100Е.ГВМ предназначен для обучения заряжанию-разряжению ПУ и погрузочно-разгрузочным работам на ЗРК корабельного базирования.

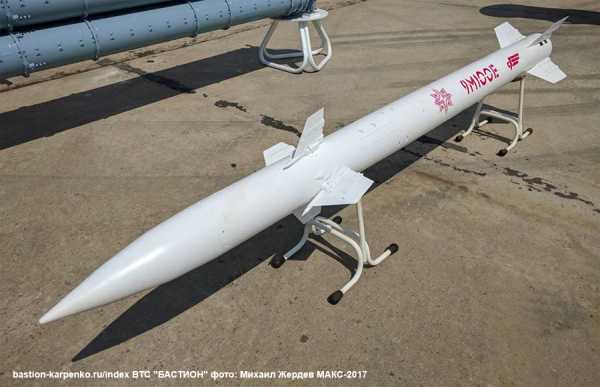

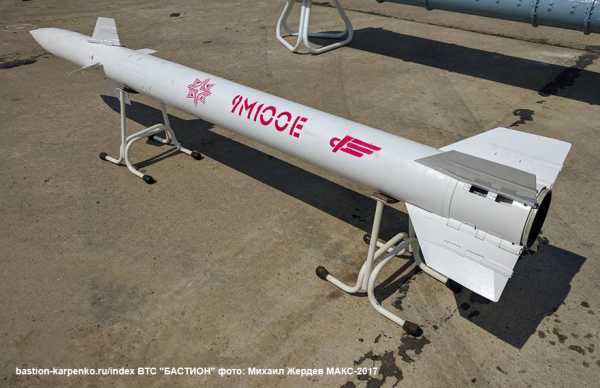

МАКЕТ ЗЕНИТНОЙ УПРАВЛЯЕМОЙ РАКЕТЫ 9М100Е НА МАКС-2017

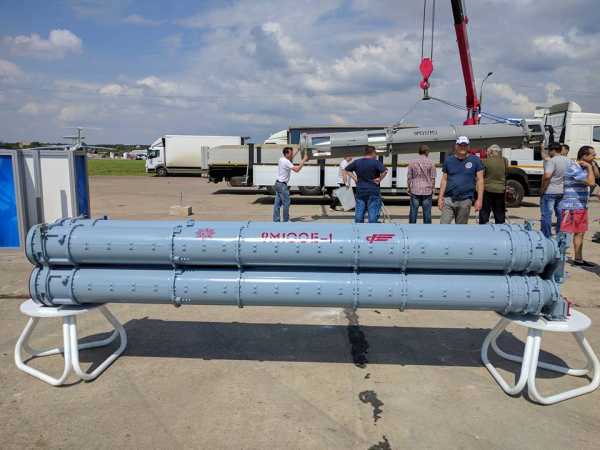

ГАБАРИТНО-ВЕСОВОЙ МАКЕТ КАССЕТЫ 9М100Е-1.ГВМ НА МАКС-2017
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017

05.01.2018

Российские корабли получат защиту от сверхзвуковых боеприпасов. Фрегаты проекта 11356 (так называемой адмиральской серии) будут оснащены уникальными ракетами-перехватчиками 9М100. Сейчас фрегаты 11356 вооружены зенитными ракетными комплексами (ЗРК) «Штиль-1». Ракеты этого ЗРК способны поражать цели на большой дальности, но им сложно справиться с маневренными объектами вблизи корабля. Специальные пластиковые соты с 9М100 будут загружать в вертикальные пусковые установки комплекса «Штиль». По словам экспертов, это значительно расширит боевые возможности фрегатов — вокруг них будет развернута эшелонированная система ПВО.
Как рассказали «Известиям» в главкомате ВМФ, в стадии технической экспертизы находится проект оснащения ЗРК «Штиль-1» ракетами 9М100. Предполагается, что они будут включены в состав вооружения фрегатов проекта 11356 и других кораблей новой постройки.
9М100 изначально создавалась для ЗРК С-400 «Триумф» и его морской модификации «Полимент-Редут». Ракета выполнена по схеме с несущим корпусом, с решетчатыми рулями и твердотопливным двигателем с управляемым вектором тяги. Это значительно повышает ее маневренность. Дальность стрельбы 9М100 — от 500 м до 15 км. Она поражает цели на высоте от 5 м до 8 км. Ракета эффективно поражает цели, движущиеся со скоростью до 3600 км/ч.
На борту фрегатов проекта 11356 новые ракеты-перехватчики будут размещены в специальных сотах. Это несколько пластиковых транспортно-пусковых контейнеров, объединенных в единую конструкцию. Такая сота умещается в стандартную пусковую установку ЗРК «Штиль».
Известия.ru

ФРЕГАТ ПРОЕКТА 11356Р ДЛЯ ВМФ РОССИИ

ЗЕНИТНАЯ РАКЕТА МАЛОЙ ДАЛЬНОСТИ 9М100

В сухопутном ЗРК 50Р6 «Витязь» используются теже ракеты, что в ЗРК «Редут» («Полимент-Редут»), это зенитные ракеты 9М96 и 9М100. В 2011 году изделиями 9М96 и 9М100 стреляли ЗРС С-400 и ЗРК «Редут». В обоих случаях захват цели головкой самонаведения (ГСН) сорвался, и мишени остались не пораженными.
МКБ «Факел » начало работу над новой ЗУР 9M96 с дальностью полета до 50 км еще в конце 1980-х годов прошлого века. В конструкции ракеты были применены ракетные двигатели поперечного смещения ЗУР, позволяющие маневрировать с большими перегрузками. Высокую точность поражения воздушных целей должны были обеспечить активные головки самонаведения. Одновременно эти ЗУР предлагалось использовать также в качестве управляемых ракет класса „воздух—воздух» вместе с еще меньшей по габаритам, и другой по конструкции ракетой 9M100. Задача создания унифицированных ракет тогда было приоритетом, тогда ими занимались и МКБ «Факел», так и ОКБ «Новатор», что могло дать шансы выхода на рынок вооружений „воздух-воздух» вместе с монополистом в СССР фирмой » Вымпел.

ЗУР 9М100

На головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний. На фрегатах проекта 22350 будут установлены 4 модуля ЗРК «Полимент-Редут» по 8 ячеек в каждом (всего 32 ячейки для ЗУР).
Во время брифинга, который состоялся в рамках работы авиасалона МАКС-2013, гендиректор концерна ПВО «Алмаз-Антей» отметил, что испытания нового ЗРК были прерваны в 2012 году по причине пожара на СКР «Сообразительный» (проект 20380). В текущем году корабль после окончания ремонта прибыл для возобновления испытаний ЗРК. Также он сообщил, что на головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний.

В экспозиции Международного авиакосмического салона МАКС-2017 в подмосковном Жуковском открывающегося 18 июля 2017 года будет представлен макет зенитной управляемой ракеты малой дальности 9М100Е и габаритно-весовой макет кассеты 9М100Е-1.ГВМ (4 ГВМ ЗУР в ТПК) разработки АО «Концерн ВКО «Алмаз-Антей».
Как отмечает разработчик, ЗУР входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования.
ЗУР 9М100Е предназначена для борьбы с ВТО, в том числе с ПКР, ПРР и другими беспилотными и пилотируемыми массовыми СВН, может применяться при стрельбе по надводным кораблям малого водоизмещения.

ХАРАКТЕРИСТИКИ

Масса ракеты, кг……………………………………….140;
Масса боевой части ракеты, кг……………………………14,5;
Размеры ракеты, м:
— длина…………………………………………….3,165;
— диаметр, м…………………………………………..0,2;
— размах крыльев, м…………………………………..0,536;
Зона поражения, км:
— по дальности……………………………………….0,5-15;
— по высоте…………………………………………0.005-8;
Скорость поражаемой цели, м/с………………………….1 000.
Габаритно-весовой макет 9М100Е.ГВМ предназначен для обучения заряжанию-разряжению ПУ и погрузочно-разгрузочным работам на ЗРК корабельного базирования.
Масса кассеты, кг………………………………………850;
Длина кассеты, мм……………………………………3 682;
Ширина кассеты, мм…………………………………….600;
Высота кассеты, мм…………………………………….598.

Источники: ВТС «БАСТИОН»

МАКЕТ ЗЕНИТНОЙ УПРАВЛЯЕМОЙ РАКЕТЫ 9М100Е НА МАКС-2017
ГАБАРИТНО-ВЕСОВОЙ МАКЕТ КАССЕТЫ 9М100Е-1.ГВМ НА МАКС-2017
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС МАЛОЙ ДАЛЬНОСТИ «МОРФЕЙ»
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»)
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА (ЗРС) С-350Е «ВИТЯЗЬ»
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-400 «ТРИУМФ»
МКБ «ФАКЕЛ»

bastion-karpenko.ru

Зенитная управляемая ракета 9М100 в экспозиции авиасалона МАКС-2017

В экспозиции открывающегося 18 июля 2017 года в подмосковном Жуковском Международного авиакосмического салона МАКС-2017, помимо прочего, будет представлена зенитная управляемая ракета малой дальности 9М100 (под открытым обозначением 9М100Е) разработки АО «Концерн ВКО «Алмаз-Антей». На сопроводительном стенде сообщается, что ракета «входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования».

Зенитная управляемая ракета малой дальности 9М100 (под открытым обозначением 9М100Е) разработки АО «Концерн ВКО «Алмаз-Антей» в экспозиции открывающегося авиасалона МАКС-2017. Жуковский, 16.07.2017 (с) Михаил Жердев
