Управляемая оперативно-тактическая ракета 9М723 — ВПК.name
Одноступенчатая твердотопливная ракета 9М723, управляемая на всех этапах полёта с квазибаллистической траекторией движения. Боевая часть ракеты кассетного типа, имеющая 54 осколочных элемента с неконтактным подрывом или также кассетного типа с элементами объёмного детонирующего действия. Ракеты выпускаются ОАО «Воткинский завод», пусковая установка производится на ПО «Баррикады».

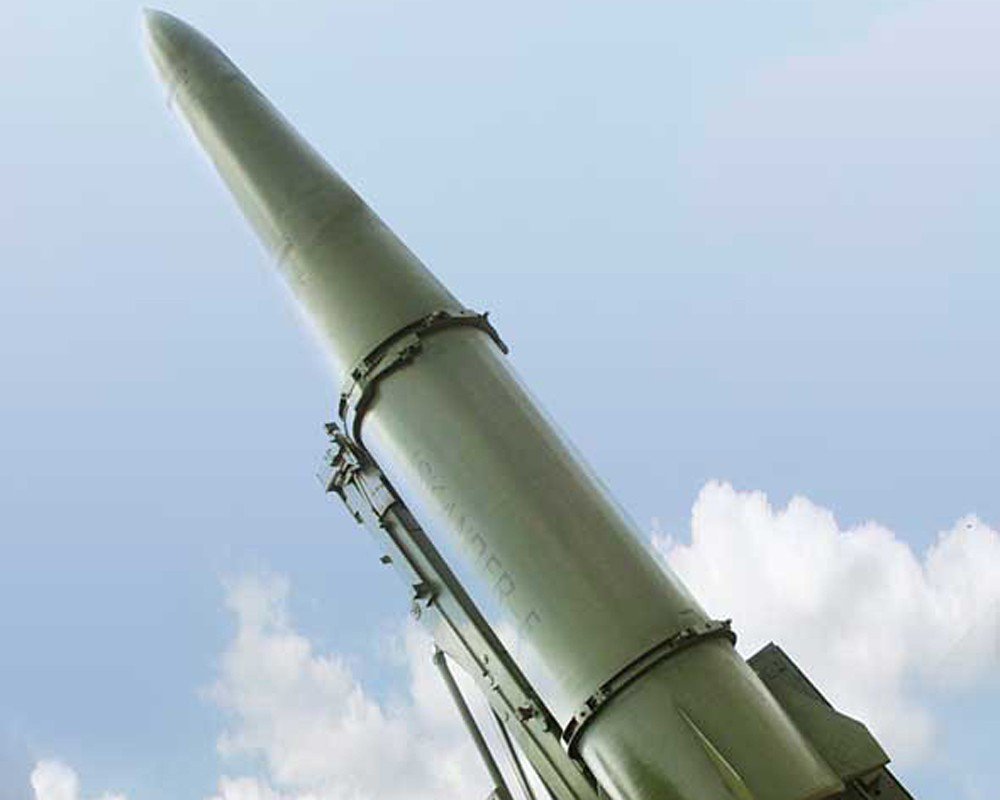

| Одноступенчатая твердотопливная ракета 9М723 |
| Источник: http://fecusin.ucoz.ru/ |
Ракета — одноступенчатая, имеет двигатель с одним соплом, небаллистическая и управляемая на всей траектории полёта с помощью аэродинамических и газодинамических рулей. Большая часть траектории полёта ракеты, изготовленной по технологии «Стелс» и имеющей малую поверхность рассеивания, проходит на высоте 50 км, что существенно уменьшает вероятность ее поражения противником.
| Принципиальная схема управляемой оперативно-тактической ракеты 9М723 |
| Источник: http://fun-space.ru/ |
Конструкция ракеты одноступенчатая с неотделяемой БЧ. Большое внимание уделено снижению ЭПР — отсутствуют выступающие части, отверстия и заметные стыки, кабельный гаргрот максимально минимизирован на первых вариантах ракет и выполнен в виде тонкого шлейфа на поверхности корпуса ракеты на более современных сериях, аэродинамические рули вместо решетчатых заменены на стреловидные. Используется специальное теплозащитное покрытие корпуса, которое, вероятно, может выполнять роль покрытия снижающего ЭПР.

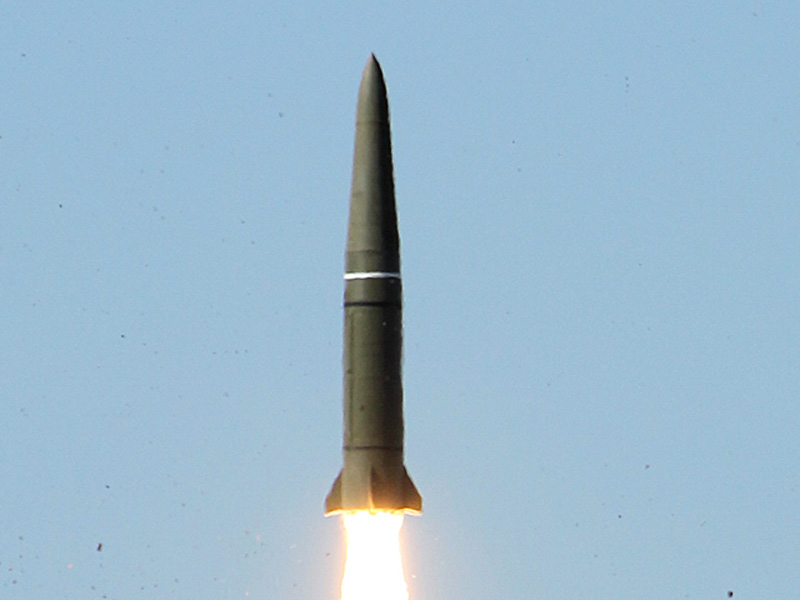

| Старт управляемой оперативно-тактической ракеты 9М723 |
Источник: http://pics2. pokazuha.ru/ |
Траектория «Искандера» является не только небаллистической, но и труднопрогнозируемой. Сразу после старта и непосредственно при подлёте к цели ракета выполняет интенсивное маневрирование. В зависимости от траектории, перегрузки колеблются в пределах от 20 до 30 единиц. Соответсвенно ракета-перехватчик должна выдерживать перегрузку как минимум в 2-3 раза выше, что создает разработчикам систем борьбы с «Искандером» дополнительные трудности.

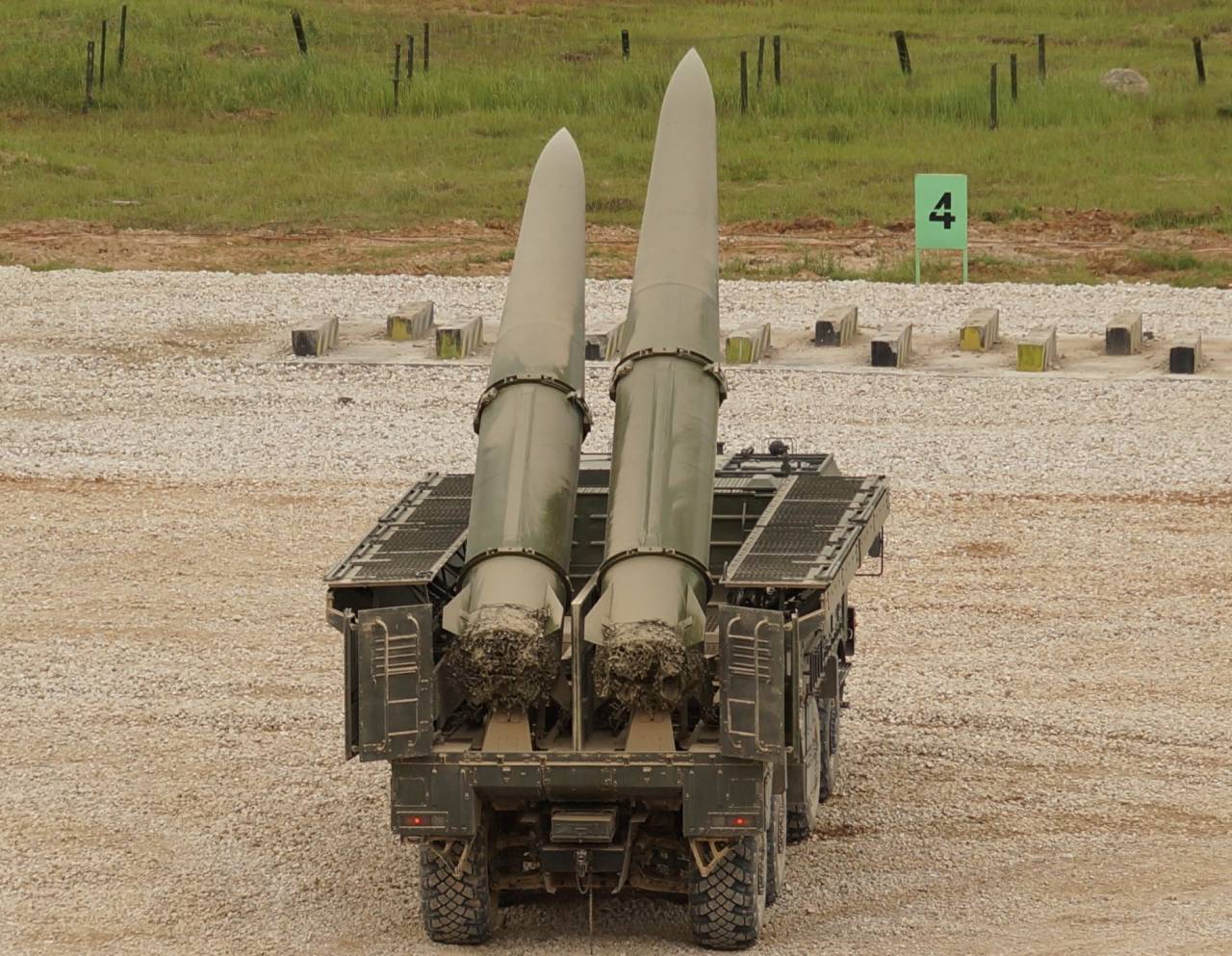

| Ракета 9М723 — вид сзади |
| Источник: http://fun-space.ru/ |
С задачей создания аналогичной аппаратуры для «Искандера-Э» справился ЦНИИ автоматики и гидравлики (ЦНИИАГ) — ведущий разработчик систем наведения и управления для отечественных тактических и оперативно-тактических ракет, имеющий 25-летний задел в области разработки головок самонаведения.
В качестве основного способа решения этой задачи было выбрано объединение инерциальной системы с оптическим наведением по окружающей цель местности.
Причем созданная в начале 90-х годов в Московском ЦНИИАГ и показанной на Eurosatory-2004 оптическая корреляционная ГСН 9Э436, может быть использована как в составе «Искандера-Э», так и на баллистических и крылатых ракетах различных классов и типов (в том числе и межконтинентальных). ГСН 9Э436 уже прошла летные испытания и показала точность ракеты при попадании в цель до двух метров. К настоящему времени подготовлено серийное производство этой головки.
Принцип действия систем самонаведения, имеющих научное название корреляционно-экстремальных, состоит в том, что оптическая аппаратура формирует изображение местности в районе цели, которое сравнивается в бортовом компьютере с эталонным, после чего выдаются корректирующие сигналы на органы управления ракеты.
| Оптическая ГСН 9Э436 ракеты 9М723 ОТРК «Искандер» |
| Источник: http://militaryrussia.ru/ |
- Масса ГСН — 20 кг
- Время ввода полетного задания — не более 5 мин
- КВО — до 20 м
Подобный принцип управления имеет свои достоинства и недостатки.
Начнём с последних. Поскольку система распознает не саму цель, а местность вокруг неё, она не может обеспечить наведение на подвижный объект. Для формирования полётного задания необходимо иметь разведывательный снимок. Работе ГСН может помешать туман или выставленное противником аэрозольное облако, скрывающее местность. Если головка установлена на баллистической ракете, ее работе может помешать низкая облачность (для крылатых ракет, способных летать на малых высотах, этой проблемы не существует).
Однако эти недостатки с лихвой компенсируются достоинствами. Оптическая ГСН универсальна и предъявляет только одно требование к инерциальной системе управления ракеты: вывести последнюю в точку, в которой оптика начинает видеть цель. Против подобной головки бессильны существующие активные средства РЭБ, которые весьма эффективно противодействуют радиолокационным системам самонаведения. Высокая чувствительность ГСН позволяет работать даже в безлунную ночь, что выгодно отличает новую систему от ранних прототипов.
Кроме того, оптические системы не нуждаются в сигналах от космических радионавигационных систем, таких, как американская НАВСТАР, которая в кризисных случаях может быть выключена или выведена из строя радиопомехами. Вместе с тем комплексирование инерциального управления с аппаратурой спутниковой навигации и оптической ГСН позволяет создать ракету, поражающую заданную цель почти в любых мыслимых условиях.
В работе управления ракеты участвует и радиолокационная активная ГСН 9Б918, которая разработана и производится НПП «Радар ММС».
Двигатель — РДТТ, двигательный отсек 9Х820 (ракета 9М723), заряд выполнен из смесевого твердого топлива с высоким удельным импульсом. На ракетах «Искандер»/»Искандер-Э» и «Искандер-М» используется топливо разного типа. РДТТ ракет комплекса не предполагает специального обогрева при хранении или эксплуатации в условиях низких температур (на СПУ и ТЗМ отсутствуют системы обогрева ракет).
Остатки двигательного отсека ракеты 9М723 обнаруженные на территории Грузии в ходе Грузино-Осетинского конфликта, август 2008 г. |
| Источник: http://militaryphotos.net |
Ракета может быть оснащена различными боевыми частями (всего 10 типов) в т.ч.:
- — осколочно-фугасная (все модификации), может применяться с оптической или РЛ корреляционной ГСН;
- фугасно-зажигательная применение с оптической или РЛ корреляционной ГСН маловероятно
- проникающая (все модификации), может применяться с оптической или РЛ коррелиционной ГСН
- ядерная, мощность 5-50 кт («Искандер-М»), теоретически может применяться с оптической или РЛ коррелиционной ГСН. Применение ядерных БЧ, вероятно, в настоящее время не предполагается т.к. в открытых фото и видеоматериалах на СПУ и ТЗМ отсутствуют системы обогрева ядерных зарядов (но исходя из модульности комплекса такие системы могут быть установлены в любое время).
| Ракета 9М723 — вид спереди |
| Источник: http://fun-space.ru/ |
Кассетная БЧ 9Н722К5
Вариант 1 (возможно 9Н722К1 — КБ Воткинского машиностроительного завода.
- Масса — 480 кг
- Число боевых элементов — 54 шт.
- Высота раскрытия БЧ — 900-1400 м
- Высота срабатывания боевых элементов — 6-10 м
Типы боевых элементов:
- осколочные неконтактные
- кумулятивные осколочные
- самоприцеливающиеся
- объемно-детонирующие
Вариант 2 (возможно 9Н722К1 или другая) — ГосНИИМаш (г.Дзержинск)
- Масса — 480 кг
- Число боевых элементов — 45 шт.
- Тип боевых элементов — 9Н730 с центральный разрывным зарядом (ЦРЗ) 9Н731
- Тип неконтактного взрывателя — 9Э156 «Зонт» разработан НИИ электронных приборов (г.Новосибирск)
| Бесконтактный взрыватель 9Э156 «Зонт» боевого элемента кассетной БЧ |
| Источник: http://news.ngs.ru |
Модификации ракеты
- Ракета 9М723К1 / 9М723К5 — ракеты с кассетными БЧ.
- Ракета 9М723К-Э — экспортный вариант ракеты с кассетной БЧ
- Ракета 9М723-1 — улучшенный вариант ракеты, разработан по состоянию на 2007-2009 г.
г. - Ракета 9М723-1Ф / 9М723-1ФЭ — ракета с радиолокационной ГСН 9Б918
- Ракета 9М723-1Ф2 / 9М723-1Ф2Тл — серийно производимая, с буквами «Тл» — телеметрический вариант ракеты
- Ракета 9М723-1К5 / 9М723-1К5Тл — серийно производимая, с буквами «Тл» — телеметрический вариант ракеты.
- Ракета 9М723 с новым типом боевого оснащения — пуск ракеты с боевым оснащением нового типа производились на полигоне Капустин Яр 11 октября 2011 г. Пуск прошел успешно.
- Ракета 9М723 с оптической корреляционной ГСН — 14.11.2911 г. ракета с ГСН такого типа успешно прошла испытания на полигоне Капустин Яр.
г.Тактико-технические характеристики ракета 9М723
- Гарантированная минимальная дальность стрельбы, км: — 50
- Гарантированная максимальная дальность стрельбы, км: — 400, 280(Э)
- Стартовая масса, кг — 3 800
- Масса полезной нагрузки, кг — 480
- Масса пусковой установки с pакетами — 42300
- Длина, мм — 7200
- Максимальный диаметр по бугельным обоймам, мм — 950
- Максимальный диаметр по двигателю, мм — 920
- Круговое вероятное отклонение, м — 1 — 30
- Скорость ракеты после начального участка траектории, м/c — 2100
- Температурный диапазон эксплуатации: от −50 °C до 50 °C
- Связанные темы
Изображения к 9М723.
..
- Библиотека
- Обсуждаемое
Обновить
Минобороны РФ: «Бук-М3» регулярно сбивают американские ракеты HIMARS в ходе спецоперации
США отреагировали на начало российских военных маневров у границ Украины
В МО РФ заявили, что большинство отечественных БЛА не удовлетворяют требованиям ведомства
Российская снайперская винтовка ORSIS-CT20 под патрон .375 CheyTac впервые поразила цель на дальности 5117 метров
Украине не стоит ждать новой военной помощи от Запада. Ему не до того
Глава правительства Армении обвинил союзников в отсутствии военно-технической поддержки
ВСУ готовят наступление в Донбассе на нескольких направлениях
В США рассказали о последствиях ядерного удара России
Песков заявил, что США все ближе к тому, чтобы стать стороной конфликта на Украине
Представители министерств обороны РФ и Белоруссии обсудили планы военного сотрудничества
Высказаны предположения относительно того, с какой конкретно целью Россия применила на Украине самолёт Ту-214Р
«Известия» опубликовали кадры удара «Аллигатора» по пересекающей мост украинской колонне
«Ракеты в космос запускаем, а свою коробку передач произвести не можем»
Россия перетягивает Глобальный Юг на свою сторону
Точка кипения или как напечатать Победу?
другие обсуждаемые темы
Что известно о ракете 9M729, из-за которой спорят Россия и США
- Павел Аксенов
- Би-би-си
Подпишитесь на нашу рассылку ”Контекст”: она поможет вам разобраться в событиях.
Автор фото, Yuri Smityuk/TASS
Подпись к фото,Ракета 9M729 предназначается для комплекса «Искандер-М», но известно о ней совсем немного
Главная претензия США к России в контексте соблюдения Договора о ликвидации ракет средней и меньшей дальности (ДРСМД) заключается в разработке ракеты 9M729 (SSC-8 по классификации НАТО). Об этом заявила на брифинге в Вашингтоне заместитель государственного секретаря США по контролю над вооружениями и международной безопасности Андреа Томсон.
«Либо вы ликвидируете эту систему, ликвидируете пусковую установку или меняете ее таким образом, что радиус действия не будет выходить за рамки», — сказала она в четверг, 6 октября, говоря об условиях, при которых может начаться процесс обсуждения судьбы договора.
Главная претензия американцев к этим ракетам — дальность, которая, по их информации, превышает нижний предел в 500 километров, установленный договором.
- Россия пригрозила странам, которые разместят американские ракеты
- Трамп пригрозил выйти из договора об РСМД. Чем это опасно?
- Лазер «Пересвет» заступил на боевое дежурство в России. Что это за система?
Чем это опасно?Ранее США заявили, что намерены выйти из ДРСМД через 60 дней в случае, если Россия не перестанет нарушать договор, подписанный Михаилом Горбачевым и Рональдом Рейганом в 1987 году. Теперь, как сказала Томсон, мяч на стороне России.
Пресс-секретарь президента России Дмитрий Песков в ответ на это заявил в пятницу, что «Российская Федерация не нарушала, не нарушает и остается приверженной своим обязательствам по ДРСМД» (ранее в Москве последовательно отвергали обвинения в нарушении договора).
Тайные ракеты
О ракете SSC-8б или 9M729 в прессе информации очень мало. По официальной версии, это модернизация ракеты 9М723 для комплекса «Искандер-М», но, по некоторым неподтвержденным данным, она может быть разработана на базе крылатой ракеты с большой дальностью.
Договор о РСМД запрещает России и США использовать и развертывать баллистические и крылатые ракеты наземного базирования средней (1000-5500 км) и малой (500-1000 км) дальности.
Россия и США в последние годы стали подозревать друг друга в попытке тайно обойти условия договора.
Ключевое слово здесь — «тайно», четких доказательств в защиту своей позиции ни Россия, ни США не обнародовали.
Известно, что 9M729 существует, но подробности, включая предполагаемое устройство этой ракеты и ее тактико-технические характеристики устанавливаются лишь по косвенным признакам.
В США утверждают, что у них есть информация не только о разработке, но и о развертывании системы, однако подтверждения опубликованы не были.
Автор фото, Yuri Smityuk/TASS
Подпись к фото,Дальность ракет комплекса «Искандер-М» не превышает пределов, установленных ДРСМД, но почти достигает их
Пропустить Подкаст и продолжить чтение.
Подкаст
Что это было?
Мы быстро, просто и понятно объясняем, что случилось, почему это важно и что будет дальше.
эпизоды
Конец истории Подкаст
Ранее российские и иностранные эксперты высказывали предположения, что ракета 9M729, внешне более крупная, чем обычные ракеты для комплекса «Искандер-М», была разработана на базе крылатой ракеты морского базирования «Калибр», дальность которой достигает 2500 километров.
Другая версия — модернизация авиационной крылатой ракеты Х-101 с дальностью более 5500 километров. В обоих случаях дальность базовых ракет сильно превышает рамки, установленные договором. Однако эти предположения не были подкреплены доказательствами.
Официально Россия настаивает на том, что дальность 9M729 — в пределах нормы, то есть меньше 500 километров, и что она разработана на базе ракеты 9М723 для комплекса «Искандер-М».
«В России действительно имеется ракета наземного базирования 9М729, — заявил на брифинге 26 ноября замминистра иностранных дел Сергей Рябков. — Она является модернизированным вариантом ракеты для комплекса «Искандер-М».
Модернизация данной ракеты имеет отношение, прежде всего, к ее боевой части. Проинформировали американскую сторону, что 18 сентября 2017 года на полигоне «Капустин Яр» в рамках учений «Запад-2017″ был произведен учебно-боевой пуск ракеты 9М729 на максимальную дальность. Она пролетела менее 480 километров».
Еще одна ракета, вызывала озабоченность в контексте РСМД — 9М728 (другой индекс — Р-500) для комплекса «Искандер-К». Она уже принята на вооружение, но ее дальность заявлена в 500 километров. То есть она не нарушает ограничения РСМД, но доходит до его границы.
Однако устройство этой ракеты не раскрывается, возможности по увеличению этой дальности неизвестны.
Как рассказал Би-би-си эксперт Российского совета по международным делам (аббревиатура совета совпадает с кратким названием договора — РСМД), военный обозреватель Александр Ермаков, в руках у американцев оказались спутниковые снимки некоей ракеты, которая по размеру больше, чем стандартные ракеты для «Искандера», но они довольно нечеткие.
В другом случае, пояснил он, американцы видели пуск ракеты на запрещенную дальность с наземного испытательного стенда — но опять же они не имеют доказательств, что эта испытанная ракета может использоваться на подвижном наземном комплексе.
«Даже без какого-то вранья с чьей-то стороны и каких-то подтасовок американцы со стороны могли посчитать, что действия, которые российская сторона считает невинными, могли быть нарушением договора. Но тут другой вопрос, что никто не собирается в этом разбираться», — считает Ермаков.
Вопрос доверия
У России есть свой набор претензий к США.
Так, например, уже много лет Москва выступает против развертывания Вашингтоном компонентов ПРО в Европе, который будет включать в себя пусковые установки наземной версии противоракетной системы RIM-161 Standard Missile 3, которые используют пусковые установки Mark 41 Vertical Launching System. Точно такие же установки используются для крылатых ракет Tomahawk.
Россия также подозревает США в скрытом испытании баллистических ракет на дальность, запрещенную договором, во время запуска мишеней на испытаниях систем ПРО — по мнению Москвы, в этих случаях, по сути, используются баллистические ракеты.
В обоих случаях, как говорил на брифинге Рябков из МИД России, Москва не получила никаких доказательств того, что эти системы не нарушают договор.
Проблема РСМД во многом касается доверия между двумя странами, она обострилась в последнее время с ухудшением отношений между Россией и Западом.
«Одна сторона говорит: вы нарушаете договор, у нас есть доказательства, но мы их вам не покажем. А вторая отвечает: мы не нарушаем договор, у нас есть доказательства этого, но мы их вам тоже не покажем, — резюмирует Ермаков. — Американцы говорят, что на двусторонних встречах они передали весь объем убедительных доказательств, а российская сторона говорит, что на тех же самых двусторонних встречах она передала полный объем убедительных опровержений».
MilitaryRussia.Ru — отечественная военная техника (после 1945г.)
| Каталог военной техники:
Наши партнеры: Последние комментарии
|
Истоки разработки комплекса относятся к НИР «Искандер», проводившейся с 1978 г. По теме НИР велась проработка возможности размещения двух ОТР класса ОТР 9М79 «Точка» на СПУ подобной СПУ комплекса 9К714 «Ока». Основная цель — создание ОТР с дальностью до 400 км для замены комплекса 9К72 с ракетой 8К14 с увеличенной боевой производительностью, а так же с целью обеспечения гарантированного поражения особо важных целей двумя ракетами. По неподтвержденным данным, НИР «Искандер» была прекращена в первой половине 1980-х годов на стадии отработки системы прицеливания и систем управления ракет.
При создании комплекса ставилась задача обеспечения взаимодействия в составе РУК «Равенство» с самолетом целеуказания М-55 (разработка РУК — НИИЭМИ). В первоначальном проекте, возможно, планировалось использование СПУ 9П76 с одной ракетой. КШМ средств РУК «Равенство» проектировалась на шасси МАЗ-543 (КШМ аналогичная КШМ «Поляна»).
09.2014 19:47:10
— ракетный комплекс 9К720 Искандер — SS-26 STONE
г.)
п. средства
Минобороны опубликовало кадры работы «Искандеров» на Украине
https://ria.ru/20220325/iskandery-1779989383.
html
Минобороны опубликовало кадры работы «Искандеров» на Украине
Минобороны опубликовало кадры работы «Искандеров» на Украине — РИА Новости, 25.03.2022
Минобороны опубликовало кадры работы «Искандеров» на Украине
Минобороны опубликовало видеозапись запуска баллистической ракеты оперативно-тактического комплекса «Искандер-М», которая ударила по базе иностранных наемников… РИА Новости, 25.03.2022
2022-03-25T09:16
2022-03-25T09:16
2022-03-25T10:14
специальная военная операция на украине
в мире
украина
россия
министерство обороны рф (минобороны рф)
искандер-м
владимир путин
донецкая народная республика
/html/head/meta[@name=’og:title’]/@content
/html/head/meta[@name=’og:description’]/@content
https://cdnn21.img.ria.ru/images/07e6/03/19/1779993353_0:0:1920:1080_1920x0_80_0_0_88439bccdf706ec30a0cd5c134b400f8.jpg
МОСКВА, 25 мар — РИА Новости. Минобороны опубликовало видеозапись запуска баллистической ракеты оперативно-тактического комплекса «Искандер-М», которая ударила по базе иностранных наемников на Украине.
На видео показано, как пусковая установка в сопровождении транспортно-заряжающей машины выходит на позицию, боевой расчет готовится к стрельбе, затем происходит пуск баллистической ракеты 9М723, которая, оставляя столб дыма, уходит вертикально в небо.Также в ролике показаны кадры с пусками крылатых ракет Р-500 из состава комплекса «Искандер-М» с других пусковых установок.Как отметил начальник расчета пусковой установки, баллистическая ракета поразила здание, в котором размещался иностранный легион и находилась тренировочная база.ОТРК «Искандер» предназначен для нанесения ударов по целям в тылу противника. Высокая точность стрельбы при значительной дальности, малое время подготовки к пуску, высокая эффективность преодоления ПРО позволяет комплексу оперативно обеспечивать поражение любой типовой цели одиночным пуском или залпом двух ракет.Россия 24 февраля начала военную операцию по демилитаризации Украины. Владимир Путин назвал ее целью «защиту людей, которые на протяжении восьми лет подвергаются издевательствам, геноциду со стороны киевского режима».
По заявлению Минобороны, Вооруженные силы наносят удары только по военной инфраструктуре и украинским войскам. При поддержке российской армии развивают наступление группировки ДНР и ЛНР.
https://ria.ru/20220324/bezopasnost-1779786185.html
https://ria.ru/20220318/ukraina-1778828540.html
украина
россия
донецкая народная республика
луганская народная республика
РИА Новости
1
5
4.7
96
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
2022
Ольга Маркова
Ольга Маркова
Новости
ru-RU
https://ria.ru/docs/about/copyright.html
https://xn--c1acbl2abdlkab1og.xn--p1ai/
РИА Новости
1
5
4.7
96
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
«Искандеры» уничтожили базу подготовки наемников на Украине.
Кадры Минобороны РФ
Минобороны России опубликовало кадры работы расчетов оперативно-тактического комплекса «Искандер» при нанесении удара высокоточным оружием по объектам военной инфраструктуры ВСУ. Оперативно-тактическим ракетным комплексом «Искандер» была уничтожена база подготовки иностранных наемников.
2022-03-25T09:16
true
PT1M36S
1920
1080
true
1920
1440
true
https://cdnn21.img.ria.ru/images/07e6/03/19/1779993353_240:0:1680:1080_1920x0_80_0_0_33f71037f37098483987397d82ed4ff4.jpg
1920
1920
true
РИА Новости
1
5
4.7
96
7 495 645-6601
ФГУП МИА «Россия сегодня»
https://xn--c1acbl2abdlkab1og.xn--p1ai/awards/
Ольга Маркова
в мире, украина, россия, министерство обороны рф (минобороны рф), искандер-м, владимир путин, донецкая народная республика, луганская народная республика, вооруженные силы рф
Специальная военная операция на Украине, В мире, Украина, Россия, Министерство обороны РФ (Минобороны РФ), Искандер-М, Владимир Путин, Донецкая Народная Республика, Луганская Народная Республика, Вооруженные силы РФ
МОСКВА, 25 мар — РИА Новости.
Минобороны опубликовало видеозапись запуска баллистической ракеты оперативно-тактического комплекса «Искандер-М», которая ударила по базе иностранных наемников на Украине.
На видео показано, как пусковая установка в сопровождении транспортно-заряжающей машины выходит на позицию, боевой расчет готовится к стрельбе, затем происходит пуск баллистической ракеты 9М723, которая, оставляя столб дыма, уходит вертикально в небо.
24 марта, 09:05Специальная военная операция на Украине
Минобороны показало видео уничтожения Су-34 украинской военной техники
Также в ролике показаны кадры с пусками крылатых ракет Р-500 из состава комплекса «Искандер-М» с других пусковых установок.
Как отметил начальник расчета пусковой установки, баллистическая ракета поразила здание, в котором размещался иностранный легион и находилась тренировочная база.
«Так как была применена фугасная проникающая боевая часть, здание длиной 60 метров было практически полностью разрушено и противник был поражен», — заключил военный.
ОТРК «Искандер» предназначен для нанесения ударов по целям в тылу противника. Высокая точность стрельбы при значительной дальности, малое время подготовки к пуску, высокая эффективность преодоления ПРО позволяет комплексу оперативно обеспечивать поражение любой типовой цели одиночным пуском или залпом двух ракет.
18 марта, 13:11Специальная военная операция на Украине
Российские военные уничтожили пусковые установки украинских националистов
Россия 24 февраля начала военную операцию по демилитаризации Украины. Владимир Путин назвал ее целью «защиту людей, которые на протяжении восьми лет подвергаются издевательствам, геноциду со стороны киевского режима». По заявлению Минобороны, Вооруженные силы наносят удары только по военной инфраструктуре и украинским войскам. При поддержке российской армии развивают наступление группировки ДНР и ЛНР.
Известия: Острота «Кинжала»: как развивался проект гиперзвукового комплекса
Российские гиперзвуковые ракеты «Кинжал» впервые заступили на постоянное боевое дежурство в Калининграде.
18 августа военное ведомство распространило видео перелета трех истребителей — носителей МиГ-31, которые выполнили посадку на аэродроме Чкаловский в Калининградской области. Как заявили в Минобороны, это развертывание выполнено «в рамках выполнения дополнительных мероприятий стратегического сдерживания». Хотя «Кинжал» уже успел принять участие в специальной военной операции, он до сих пор остается одной из самых закрытых систем в арсенале российской армии. В том, как развивался этот проект, каковы перспективы развития «Кинжала» и почему индекс «Х-47М2», который якобы носит система, — это фейк, разбирались «Известия».
Российские гиперзвуковые ракеты «Кинжал» впервые заступили на постоянное боевое дежурство в Калининграде. 18 августа военное ведомство распространило видео перелета трех истребителей — носителей МиГ-31, которые выполнили посадку на аэродроме Чкаловский в Калининградской области. Как заявили в Минобороны, это развертывание выполнено «в рамках выполнения дополнительных мероприятий стратегического сдерживания».
Хотя «Кинжал» уже успел принять участие в специальной военной операции, он до сих пор остается одной из самых закрытых систем в арсенале российской армии. В том, как развивался этот проект, каковы перспективы развития «Кинжала» и почему индекс «Х-47М2», который якобы носит система, — это фейк, разбирались «Известия».
Путь на Запад
В Министерстве обороны России 18 августа 2022 года сообщили, что в Калининградскую область на аэродром Чкаловск перебазированы три сверхзвуковых самолета МиГ-31 с гиперзвуковыми ракетами «Кинжал». Это первый случай, когда новейший комплекс вооружений с гиперзвуковым оружием появился в самой западной точке Российской Федерации.
«Кинжал» на сегодняшний день остается одной из самых секретных разработок российской ракетной и авиационной промышленности. Тем не менее после его премьеры в памятном выступлении президента РФ Владимира Путина перед Федеральным собранием 1 марта 2018 года про новейшую систему вооружений уже стали известны некоторые детали.
Комплекс 9-А-7660 «Кинжал» с гиперзвуковой ракетой и самолетом-носителем МиГ-31 разработан в 2000–2010-е годы коломенским КБ машиностроения совместно с РСК «МиГ». Выбор самолета неслучаен: именно такая машина, как МиГ-31, может выполнять роль не только носителя и стартовой платформы, но и первой разгонной ступени. КБ машиностроения широко известно своим наземным многофункциональным комплексом «Искандер-М» с твердотопливной аэробаллистической ракетой 9М723, и, судя по всему, именно она и послужила прототипом «Кинжала». Это весьма компактная ракета, она несет разные типы боевых частей и может запускаться на любой высоте и при любой начальной скорости носителя. Оставалось лишь доработать систему управления и научиться прицеливаться ракетой, подвешенной под самолет. В итоге был создан воздушный ракетный комплекс, не имеющий аналогов в мире.
Точные ТТХ-системы в открытой печати не публиковались. Однако известно, что дальность действия комплекса составляет около 2 тыс. км, а максимальная скорость ракеты может достигать 10 скоростей звука.
В момент старта с такого носителя, как МиГ-31, ракета уже имеет высоту полета около 20 км и скорость не менее 1500 км/ч. За счет таких стартовых условий боеприпас «Кинжала» получает рекордную скорость полета и дальность действия, которая в несколько раз превышает дальность действия наземного прототипа.
Удар с гарантией
«Кинжал» летит по аэробаллистической траектории — то есть в плотных слоях атмосферы боеприпас движется с использованием подъемной силы обтекаемого корпуса, а в разряженных верхних слоях атмосферы — так же как все остальные баллистические ракеты, подобно брошенному камню. Такая комбинация позволяет получить максимальную дальность и уникальные противоракетные возможности. Ведь боеголовка управляется на всей траектории полета с помощью как аэродинамических рулей, так и с использованием маневровых микродвигателей. Это обеспечивает высокую точность и создает максимум сложностей для системы обороны потенциального противника — ведь ракету, которая в процессе полета совершает непредсказуемые маневры, крайне сложно сбить.
Но это не всё. После установки радиолокационной головки наведения ракета становится еще и самонаводящейся.
Скорее всего, ракеты комплекса оснащены радиолокационной системой наведения и могут поражать не только неподвижные цели с известными заранее координатами, но и наносить прицельные удары по движущимся объектам типа авианосца или другого корабля. Любая крупная радиоконтрастная цель будет найдена такой ракетой, выделена среди других и уничтожена с первого попадания.
Комплекс «Кинжал» может гарантированно поразить любую наземную и даже защищенную цель — скорость боеприпаса в момент падения превышает 1 км/сек. Ни один наземный объект не может быть защищен от такой угрозы, даже если она не несет ядерного заряда. А с ядерной боеголовкой проникающего типа она сможет одним попаданием «выкорчевать» любой заглубленный объект типа шахтной пусковой установки баллистической ракеты или стационарного подземного командного пункта.
По своим возможностям комплексы «Кинжал» относятся к стратегическим системам оружия, и недаром на самолетах-носителях МиГ-31, которые 18 августа прибыли в Калининград, видны эмблемы Дальней авиации ВКС России.
По информации от Министерства обороны РФ, «Кинжалы» включены в состав именно Дальней авиации. И сегодня в рядах ВКС России есть уже целый полк самолетов — носителей МиГ-31, эскадрильи которого могут быть оперативно переброшены на любой удаленный аэродром и с подскока уйти к целям.
Таким образом, «Кинжал» сегодня — это новейшее средство быстрого и высокоточного реагирования практически на любые вызовы от сколь угодно сильного противника. Такого типа ракетных комплексов в настоящее время нет на вооружении ни в одной армии мира. Кстати, с базы под Калининградом «Кинжалы» могут поразить цели в Европе, включая всю территорию Франции и Великобритании. С Кольского полуострова можно контролировать всю северную Атлантику до Исландии. С Чукотки — всю Аляску, а из Крыма — центральную и восточную часть Средиземного моря.
Легенда о «Кинжале»
Не успев появиться в публичном медиапространстве, ракетный комплекс «Кинжал» сразу же начал обрастать легендами. К одной из них относится его якобы официальное название «Х-47М2».
Любопытно, что индекса в системе обозначений техники Вооруженных сил России в действительности никогда не существовало.
История его появления такова: в 2014 году, по ошибке, в пересказе выступления главы корпорации «Тактическое ракетное вооружение» в СМИ появилось обозначение «перспективной ракеты для самолета 5-го поколения ПАК ФА Х-74М2». И действительно, глава КТРВ вел речь о ракете «воздух–воздух» для ПАК ФА К-74М2, по которой велись в то время работы. Индекс «К» имеют обычно именно боеприпасы «воздух–воздух», а вот индекс ракет «воздух–земля» начинается обычно с буквы «Х». Из-за этой путаницы чуть позже появился еще более странный индекс «Х-47М2». Он оказался настолько похожим на правду, что остался в массах и живет в медиапространстве до сих пор.
Гиперзвуковая крылатая ракета и ее скачки – Наука – Коммерсантъ
Гиперзвуковой полет
Позвольте представить вам гиперзвуковой полет. Движение в среде вещества со скоростью быстрее звука в ней называется сверхзвуковым.
Насколько быстрее, показывает сравнение с местной скоростью звука. Это сравнение назвали числом Маха, разделив скорость движения на скорость звука и обозначив его М. В сверхзвуковом полете значение числа Маха больше единицы, например 1,7 или 3. С таким числом Маха летят сверхзвуковые самолеты. Но область скоростей с М = 5 и больше выделили среди сверхзвукового диапазона и назвали гиперзвуковым движением. При стандартной скорости звука у земли 340 м/с скорость М = 5 составит 1700 м/с.
Первым изделием человека,
достигшим гиперзвуковой скорости, стала баллистическая ракета «Фау-2» Вернера фон Брауна, развивавшая в полете скорость как раз 1700 м/с. В плейстоценовом морозе нижней стратосферы скорость звука (а она зависит от температуры) составляет 295 м/с, поэтому число Маха у «Фау-2» должно было подниматься до М = 5,8. Позже гиперзвуковых скоростей достигли разнообразные тактические ракеты с освоением дальности 400–500 км. Дальности еще больше всегда сопровождаются гиперзвуковым входом в атмосферу, и с ростом дальности растет число Маха.
Разгонялись до гиперзвука некоторые зенитные ракеты. Например, жидкостная ракета 5В28 зенитного комплекса С-200, которую поэтому использовали для экспериментов с гиперзвуковым двигателем по темам «Холод» и «Игла». Высокую гиперзвуковую скорость развивали ракеты 53T6 советского противоракетного комплекса А-135, скорость которых в атмосфере, по разным данным, достигала М = 13–18.
Тактические ракеты
(это дальность до 500 км) и боеголовки дальнего следования встречали гиперзвуковой поток в виде лобового сопротивления. Позже аэробаллистические ракеты вроде ракет комплекса «Искандер» стали использовать для маневрирования подъемную силу гиперзвукового обтекания, ставя гладкую морковку ракеты под углом атаки к встречному потоку. Так делает и твердотопливная ракета авиационного комплекса «Кинжал», самолетный вариант ракеты «Искандера».
Космическая техника
тоже проходит гиперзвуковой участок полета. Ракеты-носители достигают его в верхних слоях атмосферы. Гиперзвуковую подъемную силу использует крылатая ракета-носитель «Пегас», выходя на гиперзвук в верхней стратосфере и успевая захватить треугольным крылом остатки быстро тающей атмосферы.
С гиперзвуковой скоростью входили в а, «Буран», советские крылатые аппараты серии «Бор». Гиперзвуковой участок есть у всех сегодняшних возвращаемых космических аппаратов.
Таким образом, само по себе движение с гиперзвуковой скоростью сегодня не новость и не достижение, будучи известно на практике уже почти 80 лет. Гиперзвук встречают многие типы летательных аппаратов на этапах своего полета. Некоторые используют гиперзвуковое обтекание как обычное сверхзвуковое, создавая подъемную силу своим цилиндрическим корпусом или сверхзвуковым крылом.
И лишь недавно
появились летательные аппараты, конструкция которых полностью оптимизирована под создание гиперзвуковой подъемной силы, ставшей главным началом, формирующим траекторию. Именно такие аппараты называют гиперзвуковыми. Эти штуковины сделаны специально для гиперзвукового полета и максимально используют его особенности. Они группируются в два типа, оба в качестве боевых средств. Первый — аппараты без двигателя, или планирующие боевые блоки.
Они могут планировать с гиперзвуковой скоростью на дальность до тысячи километров. Второй — гиперзвуковые крылатые ракеты, оснащенные гиперзвуковым воздушно-реактивным двигателем, по строению схожие с обычными крылатыми ракетами. Конструкция с гиперзвуковым двигателем самая продвинутая, и именно она называется сегодня гиперзвуковой ракетой в наиболее полном смысле этого понятия.
Аэробаллистическая ракета Х-15
Исследования показали, что схема AGM-69 с несущим корпусом и трехперьевым оперением, которое служит только для поддержания устойчивости и управления, имеет существенные преимущества перед компоновкой Х-2000, но конструкторы не сумели их извлечь. Уменьшение дальности с 200 до 150 км и использование только баллистической траектории дает рост числа Маха с 3,0 до 5,0, сокращает полетное время и накопленную ошибку инерциальной навигации в 1,7 раза. Экономия всего одной минуты полетного времени была сравнима с его затратами на пуск ЗРК «Пэтриот» и теперь бомбардировщик мог уничтожить его раньше, чем первая зенитная ракета выйдет из контейнера.
Стратегическая ракета малой дальности Х-15 с ядерной боевой частью https://авиару.рф/wp-content/uploads/2016/08/7.Raketa-H-15-na-transportnoj-telezhke..jpg
Создание такой ракеты Х-15 было поручено Главному конструктору МКБ «Радуга» И.С. Селезневу, а комплексов вооружения с ней – руководителю ММЗ «Опыт» А.А. Туполеву, разработчику носителей Ту-95МА/МС, Ту-160 и Ту-22М3. Комплекс «Раструб» состоит из системы подготовки пуска, которая включает оборудование ракеты и соединяет с аппаратурой носителя, системы управления ракетным оружием СУРО-1, определяющей координаты цели, формирующей полетную программу и производящей пуск, а также пусковых устройств – шестизарядного МКУ6-1 в отсеке вооружения и четырех однозарядных ПУ-01 под центропланом.
Твердотопливный двигатель, 4-й и самый длинный отсек, состоит из корпуса, теплозащитного кожуха, шашки с фигурным продольным каналом из двух сортов смесевого топлива (первый горит на разгоне, а второй поддерживает скорость) и сопла.
Рули отклоняются с высокой точностью и скоростью энергией, вырабатываемой ПАД – пороховыми аккумуляторами давления.
Маленькая и внешне простая Х-15 поднимается к краю стратосферы до высоты 40 км, разгоняясь до 5330 км/ч, ее корпус и оперение раскаляются, на них действуют сильнейшие перепады давлений и вибрации. Это потребовало принципиально новых конструктивных и технологических решений.
Носовой кок предполагался из трех слоев композитного материала на общем связующем К-9-70, но для каждого был нужен свой тип ткани и режим термообработки. Тогда обычный стеклопластик облицевали тканью АТОМ-2 снаружи и теплоизоляцией ТКЧ-6 внутри, что сохранило его радиопрозрачность для работы дистанционного взрывателя ядерной БЧ, эрозионную стойкость и прочность при кинетическом нагреве.
Отсеки из титановых сплавов ОТ4-1 и ВТ-5 с окантовками из жаропрочной стали ВЖ-100 покрыто снаружи защитным материалом ТЗМКТ. Оперение также было титановым, а подвергающиеся наибольшему нагреву носки – из вольфрам-молибденового сплава ВМ-1.
Оно имеет свое теплозащитное покрытие. Наконец, специальная металлизированная смесь гасит сигнал РЛС и уменьшает ЭПР.
Теплозащита корпуса наносится методом пропитки под давлением в жестких формах, а рулей – вакуумной формовкой в автоклаве с последующей термообработкой уже частично собранного изделия. Пластик и металл имеют разный коэффициент температурного расширения, и детали пришлось делать с упреждением размеров на величину деформации. Для термообработки таких готовых узлов изделия с перепадом температур по зонам ±5°С построили высокотемпературную печь ПАП.
Испытания комплекса прошли в 1984-1987 гг. на самолете Ту-22М3 и в 1988 г. он был принят на вооружение. Его создатели были отмечены государственными наградами СССР. Серийный выпуск ракет Х-15 начался на машиностроительном заводе в Дубне, и они компенсировали угрозу от новых натовских средств ПВО/ПРО.
На рубеже 90-х гг. оборонный комплекс СССР переживал трудные времена. По политическим причинам закрыли работы по оснащению ракетами Х-15 межконтинентальных Ту-95МС и Ту-160, и они остались только в арсенале бомбардировщиков средней дальности Ту-22М3 в трех полках Дальней Авиации СССР, а затем России.
Конструкторы МКБ «Радуга» создали неядерные модификации ракеты – Х-15П с пассивной ГСН для поражения РЛС и Х-15С с активной радиолокационной против кораблей. Ракета Х-15СЭ предлагалась на экспорт, однако информации о контрактах не было. В то же время в СМИ появились нечеткие снимки Ту-22М3 с подобными ракетами и китайскими опознавательными знаками. Не исключено, что разработка гиперзвуковых ракет, о чем заявляет Китай, базируется именно на изучении Х-15 в этой стране
ТТХ ракет Х-15 (Х-15С)
Наведение: ИСУ (ИСУ и АРГСН). Двигатель 2-режимный РДТТ. БЧ ядерная 350 кТ (проникающая 150 кг). Дальность до 150 км (40-100 км – пуск с малой высоты, 95-150 – пуск с большой высоты). Скорость 5330 км/ч. Высота полета до 40 км. Масса стартовая 1200 кг. Длина 4,78 м. Диаметр корпуса 0,455 м. Размах оперения 0,92 м (радиус описанной окружности). Носитель Ту-22М3 – 6 шт. в отсеке и 4 под крылом
Нашли опечатку? Выделите фрагмент и нажмите Ctrl+Enter.
Теги: Ракетостроение и космонавтика аэробаллистическая ракета Х-15
Предыдущая статья Крылатые ракеты Х-55
Следующая статья Тактические крылатые ракеты Х-65С и Х-555
Предоставлено SendPulse
Нравится 0
Отличия гиперзвукового обтекания
Но почему гиперзвуковую область разграничили со сверхзвуковой? Чем она отличается от сверхзвука и почему границу провели именно по пятикратной скорости звука, по М = 5? Граница эта имеет физический смысл, потому что за ней обтекание становится другим.
В сверхзвуковом полете
набегающий поток частично тормозится аппаратом, сжимаясь об него и уплотняясь. Сжатие повышает температуру воздуха, и чем оно сильнее, тем горячее сжатый воздух. Сильнее всего поток тормозится на частях аппарата, встречающих воздух. Поэтому передние кромки крыльев, стабилизаторов и киля, другие выступающие в поток части нагреваются до нескольких сотен градусов, например до 330°С при М = 3. Сверхзвуковой удар об препятствие словно дробит большую сверхзвуковую скорость на мириады крошечных движений молекул, мелких и разнонаправленных. Столь тонкодисперсный помол движения переводит кинетическую энергию во внутреннюю, делая теплом. Прибавка движения молекул становится нагревом, повышая температуру. Но этот нагрев никак не отражается в самих молекулах воздуха, летящих простыми точками и сталкивающихся между собой с растущей силой.
Рост скорости
потока
усиливает удары молекул. При М = 5 столкновения отзываются в самих молекулах.
Два атома в молекулах основных газов воздуха, азота и кислорода, начинают резонировать ударам и колебаться, сближаясь и расходясь. Это новое, колебательное движение, забравшееся внутрь молекулы. Огромная скорость гиперзвукового потока усиливает удар о препятствие и его размол, дробя кинетическую энергию до трансформации в еще более мелкие формы движения — внутримолекулярные. Они добавляют молекуле свою энергию вместе с начинающей проявляться энергией еще одного нового движения — вращения молекул. Эти новшества идут добавками к теплоемкости газа, запасая все больше тепла и повышая энергичность процессов.
Накачка энергией
ослабляет связи атомов, удаляющихся друг от друга в колебаниях все больше, и молекулы начинают распадаться. Свободные атомы вступают в новые соединения — текут химические реакции. Они множатся, подпитываясь энергией потока и каталитическими эффектами материалов аппарата. Атомы теряют электроны, возникает плазма, растет ее концентрация. Ударная волна от носовой части и передних кромок наклоняется все сильнее и ложится на корпус, обтягивая весь летательный аппарат.
Волна сливается с поверхностным слоем, образуя единый вязкий ударный пограничный слой. Переставший быть идеальным газ течет каскадами неравновесных состояний, с высокочастотными волнами неустойчивости и другими усложнениями. Для адекватного описания происходящего требуются емкие математические построения и сотни специфических переменных. Их значения меняются все сразу, одновременно с температурами, давлениями и концентрациями, энергиями и балансами реакций и множеством других факторов. Все это обильно сдобрено излучением и поглощением в диапазоне от теплового до ультрафиолета и ярко светит с поверхности аппарата, разительно отличаясь от простого сверхзвукового сжатия и нагрева.
Скачок уплотнения
Это очень важное сверхзвуковое понятие, определяющее полет гиперзвуковой ракеты и, подобно Эльбрусу, имеющее две вершины приложения, снаружи и внутри ракеты. Часто и повсеместно его путают с ударной волной, но это не одно и то же. Скачок уплотнения возникает в сверхзвуковом потоке как невозможность возмущений воздуха от каких-либо обтекаемых препятствий рассасываться вперед.
Они движутся лишь со скоростью звука и скапливаются перед источником возмущений, не в силах убежать от него вверх по сверхзвуковому потоку. Поток напирает и трамбует это скопление возмущений, создавая здесь уплотнение воздуха. Оно происходит сильно и резко, скачкообразно, на расстоянии пары пробегов молекул за десятимиллиардную долю секунды. Эта мгновенная ступенька роста плотности и есть скачок уплотнения.
И так же скачкообразно происходит торможение потока, мгновенно сбавляющего скорость и текущего за скачком медленнее. Снижение кинетической энергии потока переходит в прибавку потенциальной энергии сжатия и тепла. Со скачком плотности так же резко вырастают давление и температура. В скачке уплотнения часть энергии потока теряется, расходуется, образуя газодинамические потери. Это вызывает добавочное замедление потока. Потери энергии в скачках разные, и с этим различием можно работать.
Скачок уплотнения бывает прямым и косым
. Прямой скачок стоит перпендикулярно потоку, «прямо», и тормозит поток до дозвука, завершая сверхзвуковое течение.
В нем самые большие потери энергии. Косые скачки лежат под углом к потоку, оставляют его за собой сверхзвуковым и дают меньше потерь. Если нужно замедлить и уплотнить поток на заданную величину, то сжатие одним скачком даст больше потерь, чем суммарно два или три скачка послабее. Косые скачки уплотнения в двигателе сжимают воздух последовательным каскадом с меньшими потерями энергии, которые неумолимо тратятся из энергии движения ракеты, замедляя ее.
За скачком
у газа могут быть две дороги. Если причина скачка рядом — любая твердая поверхность под углом атаки, клин, конус, другая форма,— то воздух течет по ней сжатым. За скачком продолжается сжатый, нагретый и подтормозившийся поток. Тогда скачок уплотнения — передняя поверхность и начало сжатого потока.
А когда за скачком нет возмущающего предмета, например в открытой атмосфере, то сжатый воздух за скачком начинает беспрепятственно расширяться. Чем больше степень сжатия, тем мощнее расширение. Его быстрота рождает инерцию, и расширяющийся воздух проскакивает параметры атмосферы без остановки на них.
Возникает разрежение, которое вскоре схлопывается окружающим давлением атмосферы до выравнивания с собой.
Отклонение от равновесия с последующим свободным возвратом к нему — это волновой процесс. А вся конструкция — скачок уплотнения, область сжатого воздуха за ним и область разрежения — составляет ударную волну. В ней скачок уплотнения лишь передняя поверхность толщиной в ту самую пару пробегов молекул. Ударная волна напоминает стопку из двух блинов, сжатия и разрежения, с тонким пригаром скачка уплотнения на переднем блине сжатия.
В гиперзвуковой ракете
скачок уплотнения работает и внутри, и снаружи. Можно сказать, он создает гиперзвуковую ракету, являясь ее скульптором. Главным работает первый путь — образование сжатых потоков. Они возникают под крыльями и корпусом из-за угла атаки и создают подъемную силу ракеты. Системы сверхзвуковых скачков уплотнения организованы внутри двигателя, обеспечивая его правильную работу.
Пламенный мотор
Горячее сердце ракеты — гиперзвуковой прямоточный воздушно-реактивный двигатель, или ГПВРД.
Он сжимает встречный воздух, сжигает в нем топливо, накачивая энергией, и разгоняет реактивным соплом, создавая реактивную струю и тягу. Все это гиперзвуковой двигатель делает своим, особенным образом.
Для сжатия воздуха
здесь не требуется компрессор. Входящий поток сжимается сам за счет своей высокой скорости, стискиваемый поверхностями сужающегося канала, или конфузора. Кромки воздухозаборника вклиниваются в воздух, загоняя его в конфузор. Любой сверхзвуковой, с М > 1, поток в сужающейся проточной части тормозится и уплотняется. Поэтому конфузор ГПВРД имеет вид сужающейся воронки, округлой или щелевидной с наклонными гранями. Тут и работают скачки уплотнения, возникая на кромках воздухозаборника. Воздух за ними течет в виде сжавшегося потока. Такие скачки стоят и дальше в соответствии с геометрией канала, последовательно замедляя, уплотняя и нагревая поток.
Конфузор
поставляет многократно сжатый горячий воздух для горения с заданными плотностью и расходом.
Плотность нужна для устойчивого горения, расход — для уровня тяги. Сжатый поток должен оставаться сверхзвуковым, как и в любой точке ГПВРД. Это необходимо для избегания больших потерь на торможение потока до дозвукового (тогда возникнет прямой скачок с самыми большими потерями) с последующим разгоном его соплом обратно до сверхзвукового. Чтобы избежать напрасных потерь, поток во всем двигателе оставляют сверхзвуковым. Канал конфузора тщательно проектируется, как эффективная машина сверхзвукового сжатия. В нем организуются органы управления параметрами сжатия. В уплотненный горячий сверхзвуковой поток остается лишь распылить горючее и сжечь его. И встретить две большие проблемы ГПВРД.
Сверхзвуковое горение
— чрезвычайно сложная штука. Любое обычное пламя будет сдуваться сверхзвуком, не успевая распространяться. Нужен другой, сверхзвуковой механизм горения. Такой известен — детонация. Ударная волна детонации сверхзвуковая, и она сжимает вещество до нагрева, нужного горению.
Смесь водорода и кислорода называют гремучим газом, потому что он очень громко детонирует, закладывая уши до звона. Добавив в воздух водорода, можно получить гремучий газ, пусть и сильно разбавленный атмосферным азотом, но все равно способный к детонации.
Детонационная волна
сгорания пойдет по этой смеси со сверхзвуковой скоростью. Здесь скачок уплотнения работает как поршень дизеля, сжимая смесь до воспламенения. Если уравнять скорость сверхзвукового потока воздушно-водородной смеси со скоростью детонационной волны, то волна горения будет бежать, оставаясь на месте. И обживая это место проточной части в качестве камеры сгорания. При огромной сверхзвуковой скорости необходимо сверхточно регулировать скорость потока и детонации, чтобы она не ушла ни вперед, ни назад из зоны сгорания. Сверхточно и сверхбыстро, иначе волна вылетит из камеры за тысячную долю секунды. При этом важно точно выдерживать и плотность, и температуру потока, и десяток других параметров — все влияет на волну.
Такое управление представляет серьезную проблему.
Топливо
и расклады с ним создают вторую большую проблему. Водород проще смешивать с воздухом, но керосин или подобные плотные топлива нужно распылить для образования детонирующей смеси. Какой именно — из паров топлива или из тонко распыленного тумана мелких жидких капелек? Детонация топливного тумана — это двухфазные детонационные системы, хорошо работающие в боеприпасах объемного взрыва. Вопросы выбора разновидностей детонации осложняются поисками топливных конструкций. Все выставленное в сверхзвуковой поток возмущает его, создавая скачки уплотнения. Как организовать форсунки или другое распыление в поток? Как приготовить качественную сверхзвуковую топливно-воздушную смесь, причем за крайне короткое время — доли миллисекунды? Как управлять ее составом с такой быстротой? Распыление топлива, как и стена сверхзвукового горения,— весьма сложные процессы и объекты управления. Здесь ищут ключевые решения эффективности ГПВРД, которые не публикуют в печати.
Наконец детонационная волна позади, газ раскален сгоревшим в ней топливом. Дальше его ждет реактивное сопло. Но это не привычное сопло Лаваля. У него нет сужающейся части — она дозвуковая и здесь не нужна. Горячий сверхзвуковой поток поступает в сразу расширяющееся сверхзвуковое сопло. Это диффузор, обычная расширяющаяся часть знакомого «ракетного» сопла Лаваля, разгоняющая реактивную струю и создающая тягу.
Проточная часть
ГПВРД, таким образом, напоминает дудку с двух сторон — сужение конфузора, зону сгорания и расширение соплового диффузора. Поток везде сверхзвуковой, но с разной скоростью, наименьшей в центральной части. И эта дудка гремит свою песню высоко в стратосфере.
Квазибаллистические ракеты: новая гонка вооружений
Наука
05 Декабря 2005 16:1205 Дек 2005 16:12 | Поделиться
Гонка ракетно-ядерных вооружений между США и Россией достигла по объему расходуемых средств практически того же уровня, что и четверть столетия назад, в эпоху развертывания ракет Pershing II в странах НАТО и SS-18 – в России.
Западные эксперты отмечают возобновление ожесточенной гонки ракетных вооружений, в которую вступили Россия и США. 17 ноября ВМС США провели успешные испытания перехватчика баллистических ракет системы Aegis, размещаемой на эсминцах класса «Орли Барк». Как отмечают западные эксперты, успех моряков разительно контрастирует с вечными задержками, перерасходом средств и неудачами при испытаниях наземной системы ПРО, разворачиваемой силами агентства противоракетной обороны на базе Форт-Грили в штате Аляска.
Россия в новой фазе стратегического противоборства делает ставку на самую мощную со времен Советского Союза программу обновления арсенала собственных баллистических ракет. Эпоха неудач России, вероятно, уходит в прошлое огромные средства направляются на модернизацию мобильных баллистических ракет SS-27 «Тополь-М» и ракеты морского базирования «Булава», боеголовки которых должны приобрести способность к активному маневрированию, обессмысливающему огромные усилия США в деле создания собственной системы ПРО.
«Похоже, холодная война не кончалась вообще», подытожил ситуацию аналитик газеты Washington Times Джеймс Хакетт (James Hackett).
На минувшей неделе российские космические войска объявили о проведении успешных испытаний ракеты «Тополь» РС-12М, стартовавшей с космодрома Плесецк. Эти испытания стали очередным звеном масштабной и в целом, отмечает Space War, успешной программы проверки боеготовности ракет. Ракеты «Тополь» (SS-27 в классификации НАТО) являются ключевым звеном активно обновляемого российского ракетно-ядерного арсенала. «С начала следующего, 2006 года, отмечает Джеймс Хакетт, начинается развертывание мобильной версии этой ракеты, более трудной для обнаружения и подавления. Твердотопливную ракету с высоким ускорением на старте сложнее перехватить на активном участке траектории, как и маневрирующую боеголовку впоследствии».
По мнению британского аналитика Дункана Ламонта (Duncan Lamont), модернизированные «Тополь-М» и создаваемая в настоящее время ракета «Булава» оснащены «гиперзвуковой боеголовкой, способной маневрировать на основном и конечном участках траектории, обессмысливая системы перехвата баллистических ракет на основном участке траектории, разворачиваемые в настоящее время на Аляске и в Калифорнии».
По его словам, ракеты нового типа уже получили у экспертов название «полубаллистических» (semiballistic missile) или «квазибаллистических» (quasiballistic missile). Ракеты морского базирования, аналогичные ракете «Булава», имеют, о.
Разделяй и зарабатывай: сегментация сети создает новые источники дохода
Телеком
Россия, отмечает Space War, уже разместила на боевых позициях 46 новых «Тополей», однако это лишь верхушка ракетного айсберга. По мнению Джеймса Хакетта, на каждой из них установлено по три маневрирующих боеголовки. Полным ходом идет также замена существующих мобильных комплексов SS-25 на аналогичные мобильные «Тополя». Средства на модернизацию больше не представляют проблемы для России. В минувшем месяце министр обороны Сергей Иванов объявил об увеличении расходов на модернизацию ракет на $1,8 млрд.
И западные, и российские аналитики, по мнению издания, сходятся во мнении создание средств защиты от «драматически усовершенствованных» российских ракет возможно лишь при условии размещения перехватчиков в космосе.
К каким последствиям это приведет для всего мира, предугадать нетрудно. США также может оказаться не по силам добавление космического сегмента к и без того чудовищно затратной программе наземной ПРО да еще в условиях рекордного бюджетного дефицита. Тем временем гонка средств массового поражения, возможно, выходит за рамки уже привычных ракетно-ядерных систем в сентябре 2005 года западные эксперты с тревогой констатировали, что Пентагон возобновил массовые закупки биологических вооружений.
- BCLP вебинар «Цифровизация и технологии в праве: актуальные вопросы»
Поделиться
Подписаться на новости Короткая ссылка
Бесплатная подписка на новости CNews
Нажимая кнопку «Подписаться», вы даете свое согласие на обработку и хранение персональных данных.
Полет шмеля, или Игра в крестики-нолики
Гиперзвуковой двигатель сразу меняет летательный аппарат, наделяя его большими возможностями и создавая из него новое боевое средство. Дальность гиперзвуковой ракеты может намного превосходить дальность планера.
При более интенсивном маневрировании скорость гиперзвуковой ракеты не будет падать, поддерживаемая двигателем. А это уже напрямую боевое качество — степень неуязвимости для перехвата. Гиперзвуковую крылатую ракету сложнее перехватить из-за набора ее козырей «дальность плюс маневрирование плюс скорость», превосходящего возможности гиперзвукового планера.
Маневрирование
— «броня» гиперзвуковой ракеты, главный фактор неуязвимости. Маневрирование препятствует перехвату, постоянно меняя прицеливание противоракет и выводя их вблизи на критические режимы полета, чреватые прекращением погони. Противоракеты вынуждены постоянно вырабатывать поправки своего наведения и менять полет, с приближением к цели все интенсивнее, повышая свои перегрузки до критического уровня. Организация противоракетного маневрирования может строиться на разных алгоритмах.
Представим, что система управления полетом виртуально отсекает перед собой кусок расчетной траектории длиной 10 или 15 километров.
На дальнем конце этого отрезка система управления рисует перпендикулярный полету квадрат со сторонами в пару километров, пронзенный траекторией по центру. Квадрат разбивается на равные клетки, как крестики-нолики. Так пространство перед ракетой расщепляется на пучок протянувшихся вперед расходящихся пространственных сегментов, каждый из которых упирается в свою клеточку «крестиков-ноликов».
В составе системы управления полетом «зашит» генератор случайных чисел. Он строго случайным образом выбрасывает свой выбор в одну из клеток «крестиков-ноликов». В выбранной клетке рисуется прицельный крестик, прочие остаются ноликами. После чего система управления направляет ракету в этот случайно поставленный крестик.
Пролетев отрезок и оказавшись в клетке с крестиком, тем самым немного сместившись от центральной спицы — расчетной траектории, система управления отрезает от дальнейшей траектории очередной кусок, и игра повторяется. На конце отрезка снова рисуются поперек «крестики-нолики», строго случайным образом ставится прицельный крестик.
Почему выбор крестиков строго случайный? Будь в этом хоть какая-то система — ее могут «раскусить» более мощные вычислительные средства и алгоритмы противника, наводящие на крылатую ракету их противоракету. Будущие движения по любой системе можно верно спрогнозировать и направить средство перехвата в верную точку встречи. Но случайный выбор спрогнозировать нельзя.
Специальные логические блоки в составе системы управления полетом не позволяют ракете выходить за пределы двухкилометрового квадрата. Иначе шаг за шагом можно улететь в глубокие отклонения от траектории, критически удалиться от нее. А потом расчетную траекторию не нагонишь. Логические блоки следят за соотношением локальных перемещений по «крестикам-ноликам» и генерального направления полета к цели. В итоге движение крылатой ракеты напоминает нечто среднее между полетом шмеля и раскачиванием кленового листа, но выполняемое в гиперзвуковом формате. Это критически затрудняет перехват ракеты, но не делает его невозможным — никогда не говори «никогда».
Полет гиперзвуковой ракеты
складывается из крупных географических элементов обхода проблемных зон и противоракетных объектов и наложенного на них локального противоракетного маневрирования, которое может усиливаться при информации о запуске противоракеты. Выбор архитектуры и режимов маневрирования — дело тщательное и тоже не попадающее в широкий информационный обмен.
Конструкция крылатого гонца
Для выполнения интенсивных маневров требуется большая подъемная сила, накренив которую можно поворачивать курс ракеты в разные стороны. В отличие от дозвукового и сверхзвукового полета на гиперзвуковом режиме подъемная сила возникает только за счет ударного газодинамического сжатия потока на нижних поверхностях аппарата. Его сжимают скачки уплотнения на крыльях и корпусе, возникающие из-за угла атаки. Сжатый воздух течет снизу поверхностей и давит на них. Силы давления собираются в подъемную силу аппарата.
Правильная организация зон сжатия
и их параметров определят гиперзвуковое аэродинамическое качество ракеты, ее «летучесть».
Острые передние кромки снижают лобовое сопротивление. Ракета получает специализированный газодинамический облик — гиперзвуковой. Его проектирование достаточно сложное и требует глубокого описания сложных процессов гиперзвукового обтекания. Для этого нужно глубокое понимание их. Нужны большие вычислительные мощности, математические модели с растущей адекватностью. Нужны экспериментальные измерения и данные. Поэтому выбор форм ракеты, баланс геометрии и обтекания, тоже ключевой и является большой наработанной ценностью.
Многократные, до десятков раз,
степени сжатия воздуха создают высокие аэродинамические нагрузки на конструкцию и большое сопротивление. Для их снижения полет проходит в очень разреженных слоях стратосферы, на высотах 25–30 км. Это снижает и тепловой поток в ракету, ее нагрев при такой скорости. Нижние слои для гиперзвука всегда жарче. Поэтому стратосфера становится главной сценой гиперзвуковой ракеты. Туда ракета поднимается носителем — самолетом или ускорительной ракетной ступенью.
Впрочем, ускоритель нужен и при самолетном пуске, чтобы вывести гиперзвуковой двигатель на рабочие режимы течения. Гиперзвук он должен получить в уже готовом виде, пусть даже и самого нижнего диапазона.
Для управления полетом
есть навигационная система, система управления полетом и исполнительные органы. Навигационная система складывается инерционным блоком, астронавигацией и спутниковой навигацией, система управления полетом обрабатывает навигационные и бортовые данные, от управления блоком двигателя до смещения центровки ракеты из-за выработки топлива. Она рассчитывает управляющие команды. Командные линии проводят их на двигатели, на исполнительные органы ориентации, например элероны, и в другие подсистемы ракеты, включая блок управления зарядом, который переводит заряд в полете во все более высокие степени готовности к взрыву.
Термоядерная боевая часть
гиперзвуковой ракеты будет компактной, размером с бутыль для кулера, и весом 200 кг. Эта компактность не помешает заряду выделить над целью все 150–300 килотонн мощности, написанной на его этикетке.
Возможна и тактическая мощность заряда, вплоть до неядерной боевой части. Поэтому гиперзвуковая ракета охватит широкий круг боевых задач с высокой надежностью, рождаемой фишками ее полета.
Для комплекса «Искандер-М» создана новая аэробаллистическая ракета

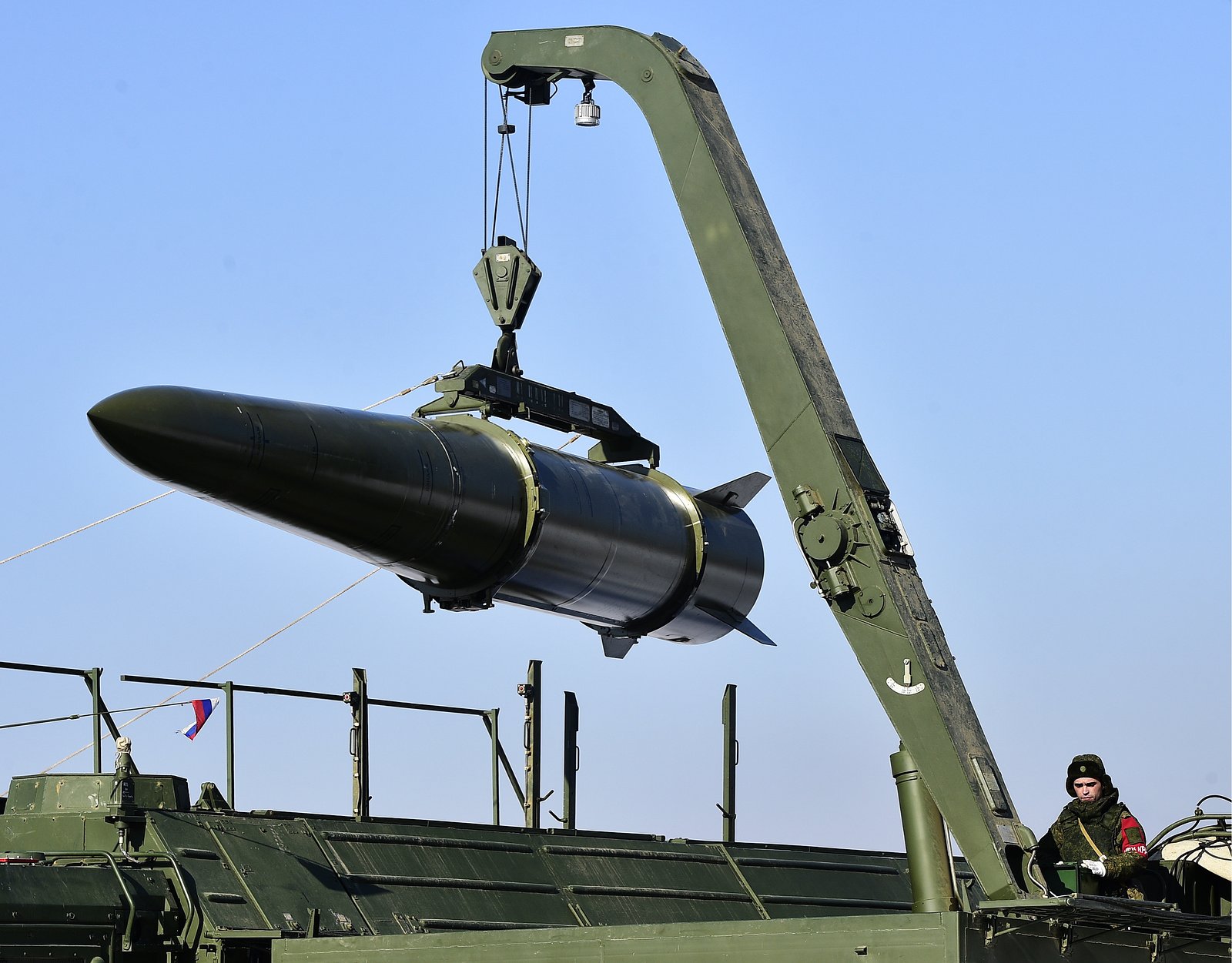

Одноступенчатая твердотопливная ракета 9М723, управляемая на всех этапах полёта с квазибаллистической траекторией движения. Боевая часть ракеты кассетного типа, имеющая 54 осколочных элемента с неконтактным подрывом или также кассетного типа с элементами объёмного детонирующего действия. Ракеты выпускаются ОАО «Воткинский завод», пусковая установка производится на ПО «Баррикады».

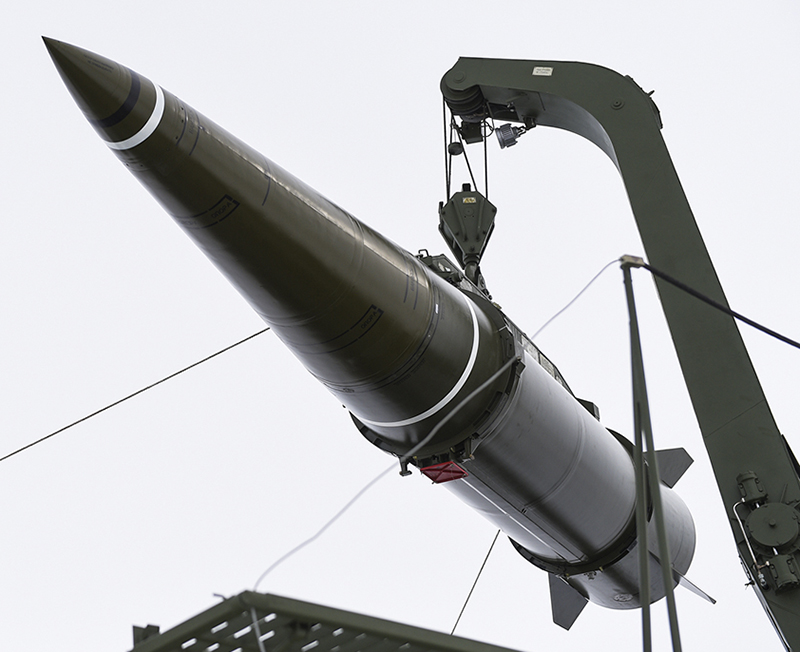

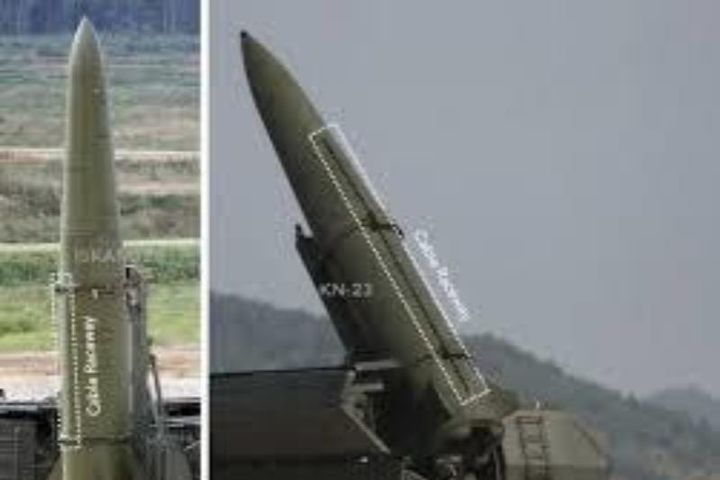

Одноступенчатая твердотопливная ракета 9М723 / Фото: fecusin.ucoz.ru
Ракета — одноступенчатая, имеет двигатель с одним соплом, небаллистическая и управляемая на всей траектории полёта с помощью аэродинамических и газодинамических рулей. Большая часть траектории полёта ракеты, изготовленной по технологии «Стелс» и имеющей малую поверхность рассеивания, проходит на высоте 50 км, что существенно уменьшает вероятность ее поражения противником.
Эффект «невидимости» достигается за счет совокупности конструктивных особенностей, в частности, обработки ракеты специальными покрытиями, сбрасывания выступающих частей после пуска и др.
Принципиальная схема управляемой оперативно-тактической ракеты 9М723 / Фото: fun-space.ruКонструкция ракеты одноступенчатая с неотделяемой БЧ. Большое внимание уделено снижению ЭПР — отсутствуют выступающие части, отверстия и заметные стыки, кабельный гаргрот максимально минимизирован на первых вариантах ракет и выполнен в виде тонкого шлейфа на поверхности корпуса ракеты на более современных сериях, аэродинамические рули вместо решетчатых заменены на стреловидные. Используется специальное теплозащитное покрытие корпуса, которое, вероятно, может выполнять роль покрытия снижающего ЭПР.

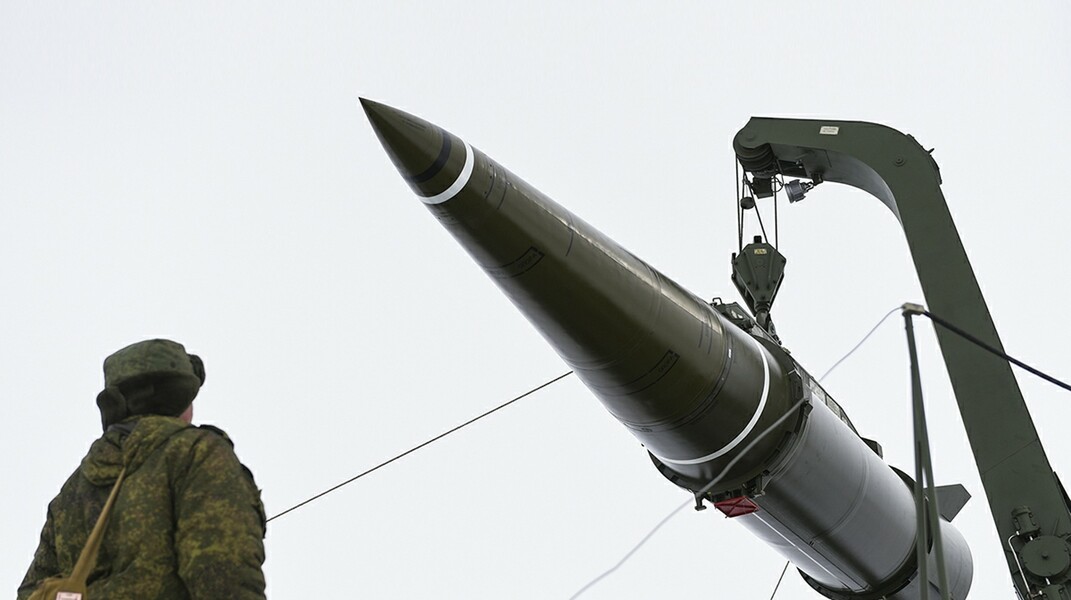

Старт управляемой оперативно-тактической ракеты 9М723 / Фото: pics2.pokazuha.ruТраектория «Искандера» является не только небаллистической, но и труднопрогнозируемой.
Сразу после старта и непосредственно при подлёте к цели ракета выполняет интенсивное маневрирование. В зависимости от траектории, перегрузки колеблются в пределах от 20 до 30 единиц. Соответсвенно ракета-перехватчик должна выдерживать перегрузку как минимум в 2-3 раза выше, что создает разработчикам систем борьбы с «Искандером» дополнительные трудности.

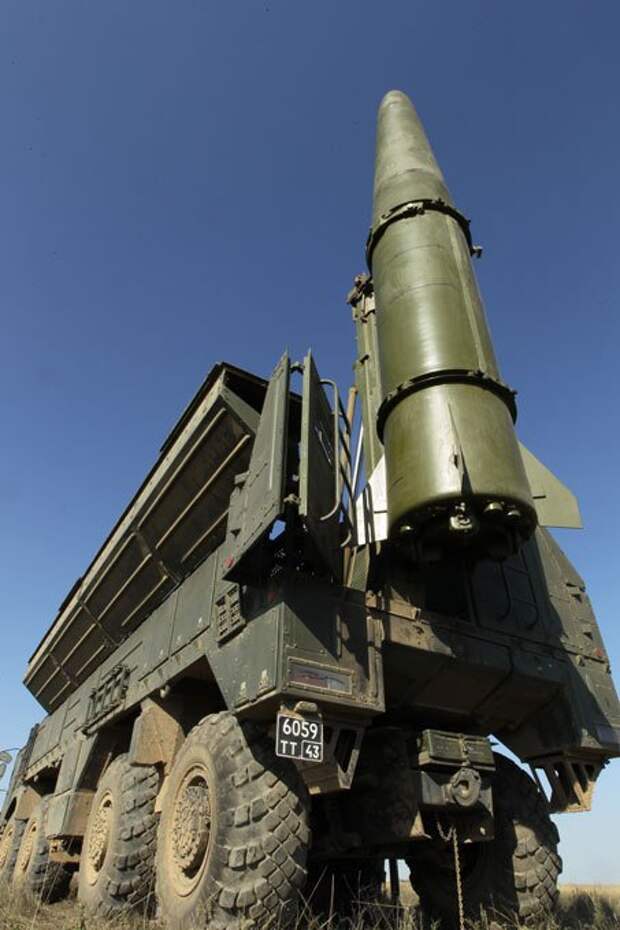

Ракета 9М723 — вид сзади / Фото: fun-space.ruС задачей создания аналогичной аппаратуры для «Искандера-Э» справился ЦНИИ автоматики и гидравлики (ЦНИИАГ) — ведущий разработчик систем наведения и управления для отечественных тактических и оперативно-тактических ракет, имеющий 25-летний задел в области разработки головок самонаведения.
В качестве основного способа решения этой задачи было выбрано объединение инерциальной системы с оптическим наведением по окружающей цель местности. Причем созданная в начале 90-х годов в Московском ЦНИИАГ и показанной на Eurosatory-2004 оптическая корреляционная ГСН 9Э436, может быть использована как в составе «Искандера-Э», так и на баллистических и крылатых ракетах различных классов и типов (в том числе и межконтинентальных).
ГСН 9Э436 уже прошла летные испытания и показала точность ракеты при попадании в цель до двух метров. К настоящему времени подготовлено серийное производство этой головки.
Принцип действия систем самонаведения, имеющих научное название корреляционно-экстремальных, состоит в том, что оптическая аппаратура формирует изображение местности в районе цели, которое сравнивается в бортовом компьютере с эталонным, после чего выдаются корректирующие сигналы на органы управления ракеты.
Оптическая ГСН 9Э436 ракеты 9М723 ОТРК «Искандер» / Фото: militaryrussia.ru
- Масса ГСН — 20 кг
- Время ввода полетного задания — не более 5 мин
- КВО — до 20 м
Подобный принцип управления имеет свои достоинства и недостатки. Начнём с последних. Поскольку система распознает не саму цель, а местность вокруг неё, она не может обеспечить наведение на подвижный объект. Для формирования полётного задания необходимо иметь разведывательный снимок.
Работе ГСН может помешать туман или выставленное противником аэрозольное облако, скрывающее местность. Если головка установлена на баллистической ракете, ее работе может помешать низкая облачность (для крылатых ракет, способных летать на малых высотах, этой проблемы не существует).
Однако эти недостатки с лихвой компенсируются достоинствами. Оптическая ГСН универсальна и предъявляет только одно требование к инерциальной системе управления ракеты: вывести последнюю в точку, в которой оптика начинает видеть цель. Против подобной головки бессильны существующие активные средства РЭБ, которые весьма эффективно противодействуют радиолокационным системам самонаведения. Высокая чувствительность ГСН позволяет работать даже в безлунную ночь, что выгодно отличает новую систему от ранних прототипов. Кроме того, оптические системы не нуждаются в сигналах от космических радионавигационных систем, таких, как американская НАВСТАР, которая в кризисных случаях может быть выключена или выведена из строя радиопомехами.
Вместе с тем комплексирование инерциального управления с аппаратурой спутниковой навигации и оптической ГСН позволяет создать ракету, поражающую заданную цель почти в любых мыслимых условиях.
В работе управления ракеты участвует и радиолокационная активная ГСН 9Б918, которая разработана и производится НПП «Радар ММС».
Двигатель — РДТТ, двигательный отсек 9Х820 (ракета 9М723), заряд выполнен из смесевого твердого топлива с высоким удельным импульсом. На ракетах «Искандер»/»Искандер-Э» и «Искандер-М» используется топливо разного типа. РДТТ ракет комплекса не предполагает специального обогрева при хранении или эксплуатации в условиях низких температур (на СПУ и ТЗМ отсутствуют системы обогрева ракет).
Остатки двигательного отсека ракеты 9М723 обнаруженные на территории Грузии в ходе Грузино-Осетинского конфликта, август 2008 г. / Фото: militaryphotos.net
Ракета может быть оснащена различными боевыми частями (всего 10 типов) в т.ч.:
- осколочно-фугасная (все модификации), может применяться с оптической или РЛ корреляционной ГСН;
- фугасно-зажигательная применение с оптической или РЛ корреляционной ГСН маловероятно
- проникающая (все модификации), может применяться с оптической или РЛ коррелиционной ГСН
- ядерная, мощность 5-50 кт («Искандер-М»), теоретически может применяться с оптической или РЛ коррелиционной ГСН. Применение ядерных БЧ, вероятно, в настоящее время не предполагается т.к. в открытых фото и видеоматериалах на СПУ и ТЗМ отсутствуют системы обогрева ядерных зарядов (но исходя из модульности комплекса такие системы могут быть установлены в любое время).
Применение ядерных БЧ, вероятно, в настоящее время не предполагается т.к. в открытых фото и видеоматериалах на СПУ и ТЗМ отсутствуют системы обогрева ядерных зарядов (но исходя из модульности комплекса такие системы могут быть установлены в любое время).Ракета 9М723 — вид спереди / Фото: fun-space.ru
Кассетная БЧ 9Н722К5
Вариант 1 (возможно 9Н722К1 — КБ Воткинского машиностроительного завода.
- Масса — 480 кг
- Число боевых элементов — 54 шт.
- Высота раскрытия БЧ — 900-1400 м
- Высота срабатывания боевых элементов — 6-10 м
Типы боевых элементов:
- осколочные неконтактные
- кумулятивные осколочные
- самоприцеливающиеся
- объемно-детонирующие
Вариант 2 (возможно 9Н722К1 или другая) — ГосНИИМаш (г.Дзержинск)
- Масса — 480 кг
- Число боевых элементов — 45 шт.
- Тип боевых элементов — 9Н730 с центральный разрывным зарядом (ЦРЗ) 9Н731
- Тип неконтактного взрывателя — 9Э156 «Зонт» разработан НИИ электронных приборов (г. Новосибирск)
Новосибирск)Бесконтактный взрыватель 9Э156 «Зонт» боевого элемента кассетной БЧ / Фото: news.ngs.ru
Модификации ракеты
- Ракета 9М723К1 / 9М723К5 — ракеты с кассетными БЧ.
- Ракета 9М723К-Э — экспортный вариант ракеты с кассетной БЧ
- Ракета 9М723-1 — улучшенный вариант ракеты, разработан по состоянию на 2007-2009 г.г.
- Ракета 9М723-1Ф / 9М723-1ФЭ — ракета с радиолокационной ГСН 9Б918
- Ракета 9М723-1Ф2 / 9М723-1Ф2Тл — серийно производимая, с буквами «Тл» — телеметрический вариант ракеты
- Ракета 9М723-1К5 / 9М723-1К5Тл — серийно производимая, с буквами «Тл» — телеметрический вариант ракеты.
- Ракета 9М723 с новым типом боевого оснащения — пуск ракеты с боевым оснащением нового типа производились на полигоне Капустин Яр 11 октября 2011 г. Пуск прошел успешно.
- Ракета 9М723 с оптической корреляционной ГСН — 14.11.2911 г. ракета с ГСН такого типа успешно прошла испытания на полигоне Капустин Яр.
Тактико-технические характеристики ракета 9М723
| Дальность стрельбы, км: | гарантированная минимальная — 50; гарантированная максимальная — 400, 280(Э) |
| Масса, кг: | стартовая — 3 800; полезной нагрузки — 480; пусковой установки с pакетами — 42300 |
| Длина, мм | 7200 |
| Максимальный диаметр по бугельным обоймам, мм | 950 |
| Максимальный диаметр по двигателю, мм | 920 |
| Круговое вероятное отклонение, м | 1 — 30 |
| Скорость ракеты после начального участка траектории, м/c | 2100 |
| Температурный диапазон эксплуатации: | от −50 °C до 50 °C |
«Искандер-М» и «Искандер-К»: технический профиль Баллистический ракетный комплекс «Искандер» является важнейшей частью его современного арсенала.
В данной статье представлен обзор его особенностей и влияния на современные конфликты.Разработка и назначение
Система 9К720 «Искандер», составляющая основу современных средств высокоточного удара в России, имеет долгую историю. Хотя предполагалось, что «Искандеры» были созданы в ответ на противоракетную оборону Запада, история проекта показывает, что это верно лишь отчасти. При этом, как часто предполагается, система не создавалась в первую очередь как более совершенная преемница ОТР-21 «Точка». Прямой технологический предшественник 9М723 была советской БРСД СС-23 «Ока», платформой, которая задумывалась как часть семейства систем, которые должны были составить то, что маршал Огарков назвал разведывательно-ударным комплексом — объединенной в сеть системой датчиков и ракет мгновенного действия, способных атаковать цели на всей территории. театр в кратчайшие сроки. «Ока», которую можно было установить и обстрелять за пять минут, рассматривалась как серьезная угроза как для сосредоточения сил НАТО, так и для авиабаз, учитывая ее возможность использования для внезапных атак.
Действительно, тогдашний заместитель министра обороны США Фред Икл предположил, что точные баллистические ракеты малой дальности (SRBM) с обычным вооружением могут позволить Советам достичь целей, которые они раньше могли достичь только с помощью тактического ядерного оружия. . По правде говоря, в то время это вполне могло быть преувеличением, отражающим как советскую напыщенность, так и опасения США. «Ока», которая, по оценкам, имела круговую вероятную ошибку (CEP) около 50–100 м, плохо подходила для многих обычных миссий. Система полагалась на комбинацию инерциального наведения и коррелятора зоны раннего оцифрованного картирования сцены (DSMAC), обеспечивающего радиолокационное сопоставление контуров местности для наведения на конечной фазе. Это было жизнеспособное средство поражения больших, неподвижных и хорошо нанесенных на карту целей, но было менее полезным против замаскированных, чувствительных ко времени или мобильных целей. Более того, ракета не была достаточно точной, чтобы поражать укрепленные или заглубленные цели или надежно разбрасывать суббоеприпасы.
Наконец, Советам пришлось действовать в условиях значительных ограничений скорости и точности сбора и обработки ISR. Такие источники, как электронный интеллект, были ограничены из-за плохой детализации, в то время как самолеты, оборудованные радаром с синтезированной апертурой (SAR), требовали значительного человеческого труда для использования их данных. Тем не менее, Советы вели работу над более совершенными вариантами ракеты, прежде чем администрация Горбачева обменяла их на подписание Договора о ликвидации ракет средней и меньшей дальности, предполагая, что они возлагали на него большие надежды. Конечная роль OTR-23 заключалась в том, чтобы в короткие сроки поражать ряд защищенных или чувствительных к времени целей. Несмотря на достигнутое с Горбачевым соглашение, работа над проектом, вероятно, велась тайно в XIX веке.90-х годов Коломенским машинным бюро под эгидой спутниковой программы. Баллистическая ракета 9М723, развернутая в составе системы «Искандер», представляет собой кульминацию этих усилий, предоставляя России высокоточный оперативный удар, который можно использовать как для тактических задач, так и для задач театра военных действий.
Кроме того, система может запускать крылатые ракеты — 9М727 и 9М728.
«Искандеры» приписаны к ракетным бригадам России, которые отделены от ракетных бригад стратегического назначения, которые используют российские стратегические ракеты наземного базирования. Бригады предназначены для поддержки сухопутных войск России точечными оперативно-тактическими ударами. К каждому военному округу России приписана как минимум одна бригада.
Состав системы и метод работы
Согласно статье Janes 2019 года, системы «Искандер» известны под кодом Грау 9К270, который в совокупности относится к транспортно-установочным пусковым установкам (ТПУ) 9П78-1, каждая из которых несет две ракеты. транспортно-заряжающие машины 9Т250Э, командно-штабная машина 9С552 и станция обработки информации 9С920. Бригаде «Искандер-М» придается три дивизиона, каждый из которых состоит из четырех ТПУ 9П78-1, всего 12 ТПУ на бригаду.

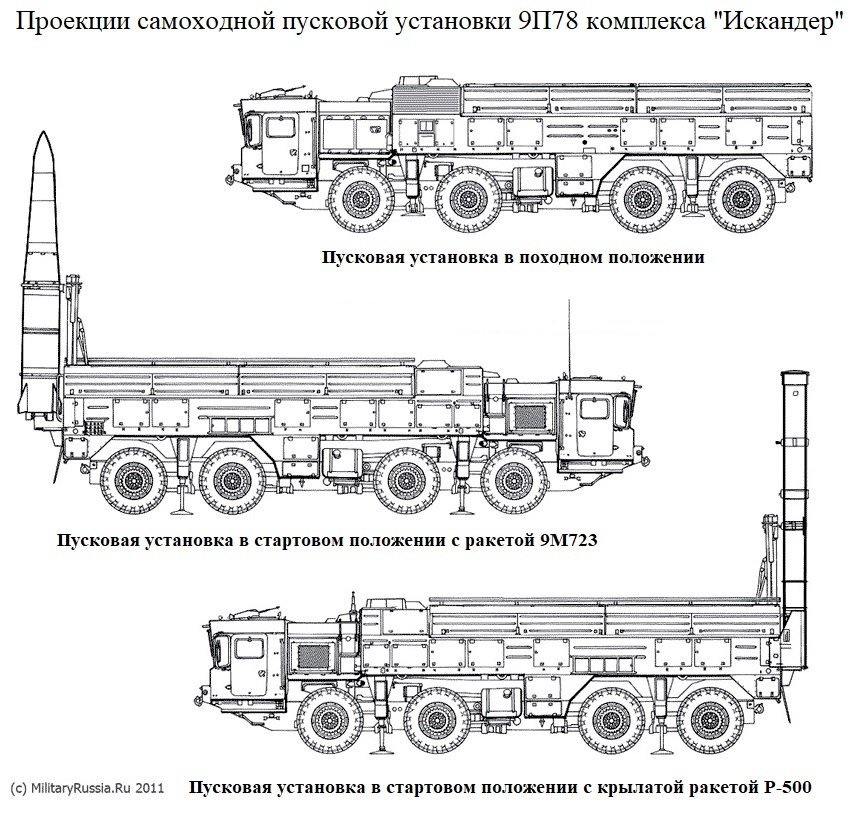

9П78-1 базируется на шасси повышенной проходимости МЗКТ-7930 с колесной формулой 8×8 производства Минского тракторного завода в Белоруссии и оснащена газотурбинным генератором, который обеспечивает питание для подъема и программирования ракет.
Полная масса машины 9П78-1 составляет 42,3 тонны. Он может развивать скорость до 70 км/ч на дорогах, но предназначен для использования в условиях бездорожья для ведения боевых действий. Транспортное средство TEL может быть подготовлено к запуску ракеты в течение 16 минут после движения, хотя это время сокращается до пяти минут, если транспортное средство неподвижно. Экипаж TEL состоит из трех человек, а 9Т250Э, также созданный на базе МЗКТ-7930, имеет экипаж из двух человек. Он использует кран для перезарядки ракет на TEL, а также может стыковать или отстыковывать боеголовки ракет. Предполагается, что перезарядка ракет занимает 16 минут.
Подразумевается, что машины 9С552 и 9С920, которые обеспечивают бригаду «Искандер», способны принимать и обрабатывать видео в режиме реального времени с беспилотных летательных аппаратов (БПЛА), а также данные целеуказания от разведывательной системы управления и контроля «Стрелец» , который предоставляется российским разведывательным формированиям.
Он позволяет наводчикам выбирать области на карте для точечных ударов рядом российских средств дальнего действия. Координаты подтверждаются, а затем вводятся с помощью компьютера в кабине 9-гоР78-1. В задней части машины есть канал передачи данных, который передает координаты ракете и программирует ее для поражения. Тип данных, вероятно, варьируется в зависимости от используемого искателя; некоторые из них способны использовать SAR или оптические изображения цели, чтобы головка самонаведения могла корректировать курс ракеты и обеспечивать высокую степень точности.
quote
На оперативно-стратегических дальностях ракета, вероятно, является полезным средством поражения важных стационарных целей, включая штабы, промышленные производственные объекты, важнейшую гражданскую национальную инфраструктуру и укрепленные складские помещения
После того, как координаты цели были запрограммированы в ракету, она поднимается из горизонтального положения в вертикальное и затем запускается.
Обе ракеты, установленные на ТПУ, могут быть запущены с разницей в одну минуту, и одна ТПУ может нести две разные ракеты, такие как 9М728 и 9М723, при этом обе ракеты должны одновременно достичь цели. , что еще больше усложняет любые усилия по противовоздушной обороне. Российские силы также отработали интеграцию «Искандеров» и реактивных систем залпового огня «Торнадо-С» в единый разведывательно-ударный комплекс, при этом масса последней дополняет точность первой.
Разведка, наблюдение и рекогносцировка
Теперь Россия может быть близка к тому, чтобы развернуть реагирующую систему ISR, предусмотренную Огарковым, по крайней мере, при работе на географически ограниченных полях сражений. Широкомасштабное принятие на вооружение вооруженными силами России беспилотных летательных аппаратов в сочетании с использованием ими автоматизированных систем, таких как ИСБУ ( информационная система боевого управления ) для объединения и распространения данных, может позволить передавать информацию о подвижных целях в ближнем бою.
-реальное время. Это, однако, подлежит существенной оговорке, что это, вероятно, жизнеспособно только в ограниченном масштабе, в условиях, когда русские могут насытить компактное поле боя датчиками и общаться на ограниченных расстояниях. Примечательно, что контексты, в которых Россия достигла этого идеала — Донбасс и Сирия — представляют собой относительно небольшие театры военных действий, в то время как российские силы не добились сопоставимого эффекта на Украине. Тем не менее, «Искандер» и его вспомогательные средства разведки, вероятно, теперь могут точно поражать цели тактического и оперативного значения, включая штабы бригад, склады снабжения и узлы связи, в очень короткие сроки на компактном театре военных действий, таком как Донбасс или страны Балтии. Помимо этого, на оперативно-стратегических дальностях ракета, вероятно, является полезным средством поражения значительных стационарных целей, включая штабы, промышленные производственные объекты, важнейшую гражданскую национальную инфраструктуру и защищенные склады.
БПЛА «Орлан-10» является одним из средств, которые могут быть использованы для обеспечения целеуказания комплекса «Искандер», хотя его дальность при дистанционном пилотировании ограничена 150 км. Эти данные могут быть объединены с другими источниками, такими как радар, поисково-спасательная служба и информация, собранная спецподразделениями, для обеспечения точного наведения на цель.
Ракеты
Для 9К270 доступен ряд ракет, которые можно разделить на две категории: серия квазибаллистических ракет 9М723 и крылатые ракеты российского семейства 3М-14. 9Ракета M723 поступила на вооружение в 2006 году и, похоже, прошла несколько итераций, прежде чем достигла своих нынешних возможностей. Корпус ракеты может нести боеголовки весом от 480 до 700 кг, а типы боеголовок включают кассетные боеприпасы, унитарные осколочно-фугасные боеголовки и тактические ядерные боеголовки. Хотя дальность полета ракеты с 700-килограммовой боеголовкой, вероятно, составит примерно 500 км, дальность полета ракеты может быть удвоена в зависимости от размера используемой боеголовки и ее траектории — точка зрения, молчаливо признанная в 2007 г.
Ракетные войска Российской Армии, генерал-полковник Владимир Зарицкий. Терминальный спуск на цель осуществляется вертикально, что дает мало возможностей для успешного перехвата.
Таблица 1: Сводка обозначений баллистических ракет
В дополнение к работам, проведенным над двигателем ракеты, 9М723 получила электронно-оптическую (ЭО) ГСН, которую Советы планировали установить на Оке, снизив ее КВО на порядок магнитуда до 5–10 м. Точная система ЭГС и более мощный бортовой компьютер под названием Baget 62-04, который поддерживает обработку изображений ЭО на конечной фазе, позволяют ракете классифицировать ряд мобильных целей, которые не могли быть поражены более старыми системами, как показано на рис. конфликт на Украине, где «Искандер» был использован для атаки на зенитно-ракетный комплекс «Бук-М1». Багет 62-04 используется на борту как крылатых, так и баллистических ракет, запускаемых с «Искандера». В отчете за 2013 год ОАО «Серпуховский завод металлистов» конкретно называет его продуктом, изготовленным для «Искандер-М», а исследование RUSI продемонстрировало его использование на 9Крылатая ракета М727.
Если предположить, что практика использования общих компонентов в разных ракетах согласуется, 9М723, вероятно, также будет оснащена системой «Заря» для обработки радиолокационной информации, установленной на 9М727. Использование ЭГСН и, возможно, РЛС позволяет использовать 9М723 против более широкого круга целей. Например, в 2018 году Минобороны России сообщило, что «Искандеры» впервые использовались для поражения кораблей, что свидетельствует о том, как комбинация активной и ЭГСН позволяет им поражать движущиеся цели. Функциональность против кораблей также иллюстрирует способность к маневрам с высокой гравитацией на конечной фазе.
Как отмечено в Таблице 1, используемая ГСН может зависеть от полезной нагрузки. Неоснащенные ГСН ракеты, несущие кассетные боеприпасы, способны поражать на расстоянии до 30 м от намеченной цели, что достаточно для действия кассетных боеприпасов. Те, у кого есть ГСН, гораздо точнее и могут поразить цель в пределах 7 м от цели.
На полпути 9М723 полагается на комбинацию DSMAC, инерциального наведения и, возможно, спутниковых навигационных систем (включая российскую ГЛОНАСС и американскую GPS).
По состоянию на 2009 г., Россия работала над внедрением каналов передачи данных, которые могли бы позволить системе использовать данные с БПЛА и спутникового наведения для целеуказания. Хотя убедительных свидетельств успеха в этом отношении нет, он кажется вероятным при балансе вероятностей. В конце концов, цель установки каналов передачи данных на ракете преследовалась Советами (на Оке). Также следует отметить, что СССР уже добился успеха в установке каналов передачи данных на сверхзвуковых крылатых ракетах, таких как Р-700, хотя задача поддержания связи с использованием каналов передачи данных на траектории крылатой ракеты проще. Даже если исходить из консервативных предположений и предположить, что российский оборонный сектор разрабатывает продукцию медленно и неэффективно, цель, над которой работали несколько десятилетий, вполне могла быть достигнута. Частота съемок с БПЛА ударов баллистических ракет «Искандер» также может наводить на мысль о том, что «Искандер» может получать перенацеливание в полете — хотя, конечно, здесь очевидная систематическая ошибка выборки (удары, нанесенные без близлежащих БПЛА, не снимаются), а БПЛА может использоваться для более простых задач целеуказания и оценки боевых повреждений до и после пуска соответственно.
Помимо баллистических ракет, «Искандер» может запускать три крылатые ракеты — 9М727 и 9М728. Преимущество крылатых ракет заключается в том, что они предназначены для полета по изменяющемуся профилю, в основном на малой высоте, чтобы снизить риск обнаружения и усложнить меры противодействия. Их более низкие скорости и более постоянная высота также облегчают такие задачи, как поддержание каналов передачи данных со спутниками. 9М727 может быть более ранней версией 9М728, однако обе они использовались в Украине, и неясно, что их отличает. Предполагается, что ракеты летят на высоте не более 6 км, хотя при подлете к цели она может быть уменьшена до шести метров. Ракеты содержат «Заря» и «Багет 62-04», которые, соответственно, обрабатывают радиолокационные сигналы и телевизионное наведение. Оказывается 9M727 и 9M728 используют последний на завершающей фазе. Ракеты могут нести боеголовку массой 480 кг и иметь дальность полета 500 км, поэтому они получили обозначение Р-500. После пуска ракета поддерживает высоту 50–150 м над землей, а при приближении к намеченной цели на расстояние 20 км радиолокационная система наведения начинает поиск цели, согласно Janes Strategic Weapons .
Он может завершить бой, используя либо комбинацию спутникового приемника и инерциальной навигационной системы, либо и то, и другое вместе с радиолокационной головкой самонаведения. В последнем случае ракета может поразить цель на расстоянии 1–3 м. Первичное исследование, проведенное RUSI, предполагает, что модуль обработки на борту 9M727 — это SN-99 — система наведения, совместимая как с GPS, так и с ГЛОНАСС. Эта система является общей для ряда других крылатых ракет, включая Х-101 и 3М-14 «Калибр», и, в частности, зависит от ряда ключевых западных компонентов.
Противодействие и живучесть
Крылатые ракеты, запускаемые с «Искандера», полагаются на малозаметность и маловысотные траектории полета, чтобы уклониться от противовоздушной и противоракетной обороны. Напротив, варианты 9М723 полагаются на сочетание скорости, квазибаллистической траектории и средств проникновения. При скорости выброса выхлопных газов примерно 2,5 км/с (сопоставимо со скоростью ракеты-носителя космического шаттла) 9M723 достаточно мощен, чтобы летать по квазибаллистической траектории, что позволяет ему использовать аэродинамическое сопротивление для маневрирования, не жертвуя в неприемлемой степени ни дальностью полета, ни скоростью.
Способность двигаться по квазибаллистической траектории представляет собой серьезную проблему, как потому, что ракета может провести большую часть своей траектории под горизонтом радаров ПВО, так и потому, что на высотах 40 км ракета летит выше зоны перехвата большинство систем противовоздушной обороны, таких как PAC-3, но ниже возможностей перехватчиков противоракетной обороны.
цитата
Роль «Искандеров» в поддержке нестратегического ядерного арсенала России означает, что они являются не только военным потенциалом, но и потенциально критически важными для стратегий прекращения войны
Некоторые варианты ракеты 9М723 оснащены с 9B999, возможным средством проникновения, которое помещается в шесть контейнеров в основании боеголовки. Предварительные данные свидетельствуют о том, что некоторые ложные цели излучают тепловые сигнатуры, а другие оснащены глушителями для противодействия активным искателям. Ловушки также могут иметь улучшенную радиолокационную сигнатуру, чтобы имитировать наземный радар.
Включение этих ложных целей несколько неожиданно, учитывая заявления России о том, что «Искандер» способен маневрировать на высокой конечной фазовой скорости 2,1 км/с. Можно считать включение ложных целей излишним, особенно учитывая возраст вариантов С-300, используемых Украиной. Это может быть предварительным доказательством того, что 9M723 менее маневренный в своей конечной фазе, чем заявлено. Кроме того, учитывая, что ракета подвержена аэродинамическому сопротивлению при запуске по квазибаллистической траектории, она может быть медленнее на конечной фазе, чем чисто баллистическая ракета с сопоставимой дальностью.
Помимо маневров на конечной фазе, 9М723 может выполнять маневры на фазе разгона. Это просто когда ракета совершает быстрые и экстремальные маневры вскоре после запуска, чтобы попытаться ограничить способность противника определить местонахождение места запуска. В интервью 2005 года Janes Defense Weekly , Узи Рубин — бывший директор Агентства противоракетной обороны Израиля — объяснил, что влияние этого на тактическую ракету, вероятно, было меньше, чем если бы аналогичная возможность была интегрирована в стратегическую ракету.
В целом внимание, уделяемое живучести ракет «Искандер», свидетельствует о том, что при разработке учитывалась способность Запада наносить дальние высокоточные удары по ТПУ 9П78-1, а также перехват самих ракет. Учитывая их важность для российской концепции управления эскалацией и нанесения ударов по критически важной инфраструктуре противника на начальных этапах войны, такой акцент понятен.
Воздействие
«Искандеры» представляют собой важное средство для российских вооруженных сил. Они предназначены для нанесения тактико-оперативных ударов и применялись для поражения множества целей в Украине. Кроме того, их роль в поддержке нестратегического ядерного арсенала России означает, что они являются не только потенциалом формирования войны, но и потенциально критически важными для стратегий прекращения войны. На стратегическом уровне эта система, вероятно, будет играть центральную роль в любых попытках России справиться с эскалацией и прекратить войну путем нанесения ударов по критически важной инфраструктуре по всей Европе с помощью обычных высокоточных ударов или угрозы применения нестратегического ядерного оружия.
Тем не менее, «Искандер», вероятно, также выполняет важные функции на поле боя. При наличии соответствующего ISR «Искандер» продемонстрировал способность оперативно наносить удары по ключевым целям, что будет иметь решающее значение для сил НАТО, действующих на перегруженных театрах военных действий, таких как страны Балтии. Подходящими целями для «Искандера» могут считаться командные пункты, ключевые логистические узлы и, видимо, даже некоторые тактические возможности.
Однако способность России действовать таким образом зависит от ее способности пополнить запасы средств высокоточного удара после их масштабного использования в Украине. Именно здесь сам масштаб зависимости России от западных технологий для многих систем «Искандера» может оказаться ахиллесовой пятой. Жесткое соблюдение экспортного контроля может резко сократить доступность систем наведения и обработки данных, которые сделали «Искандер» намного более функциональным, чем его предшественники, такие как «Ока».
В случае отказа в возможности масштабной замены ракет российскому командованию придется делать резкий выбор между расходованием таких средств, как «Искандер», и использованием их для задач сдерживания. Если количество ракет, которые может израсходовать российское командование, резко ограничено, то это, в свою очередь, существенно упрощает задачу противовоздушной и противоракетной обороны для командования НАТО.
Эта статья является десятой в серии «Военные отчеты России», предназначенной для более глубокого понимания российских военных систем. Это первый технический обзор серии, основанный на работе, проведенной RUSI Open Source Intelligence Analysis, по внутреннему составу ряда российских систем.
Мнения, выраженные в этом Комментарии, принадлежат авторам и не отражают точку зрения RUSI или какой-либо другой организации.
У вас есть идея для комментария, который вы хотели бы написать для нас? Отправьте короткое сообщение по адресу commentaries@rusi.
org , и мы свяжемся с вами, если оно соответствует нашим исследовательским интересам. Полное руководство для участников можно найти по телефону здесь .
Серия специальных отчетов
Проекты
Проект «Красная команда: понимание врага»
Проект «Красная команда» направлен на проведение углубленного анализа вооруженных сил противников и конкурентов
Посмотреть онлайн Chevron-Right
Прочитайте соответствующий отчет
Специальные ресурсы
Силиконовый спасательный круг: Западная электроника. право
Интерактивное резюме: Силиконовый спасательный круг
Западная электроника в сердце российской военной машины
ключевые слова
Темы
- Наземная война
- Russia in the World Programme
- Technology, Security and Intelligence
Regions and Country Groups
- Crisis over Ukraine and European Security
- Russia and Eurasia
- Russia
Research Groups
- Military Sciences
- Разведка и анализ открытых источников (OSIA)
Проекты
- Программа оценки военного потенциала
НАПИСАЛ
Просмотреть профиль
Просмотреть профиль
Увеличить масштаб: испытательный пуск ракеты «Искандер» российскими вооруженными силами в 2014 году.
Изображение: Mil.ru / Wikimedia Commons / CC BY 4.0
WRITTEN BY
Media Справки
- Джек Хейнс Менеджер по связям со СМИ +44 (0)7917 373 [email protected]
Интенсивный и продолжительный вред: кассетные боеприпасы в Украине
В этом отчете представлены типы используемых кассетных боеприпасов в международном вооруженном конфликте на Украине в 2022 году и сразу же понесены жертвы среди мирного населения и повреждены гражданские объекты.
С момента вторжения России в Украину 24 февраля 2022 года российские вооруженные силы применили не менее шести типов кассетных боеприпасов в атаках, которые привели к сотням жертв среди гражданского населения и повреждению гражданских объектов, включая дома, больницы и школы. Имеющиеся данные свидетельствуют о том, что украинские силы также как минимум один раз применяли кассетные боеприпасы.
Точное количество российских атак с использованием кассетных боеприпасов неизвестно, но были задокументированы, зарегистрированы или предположительно имели место сотни таких атак, многие из которых были совершены в населенных пунктах.
Не менее восьми из 24 9 украинскихКассетными боеприпасами поражено 0025 областей (областей): Черниговская, Днепропетровская, Донецкая, Харьковская, Херсонская, Николаевская, Одесская, Сумская.
Нажмите, чтобы развернуть изображение
© 2022 Хьюман Райтс ВотчВ Николаеве 7, 11 и 13 марта российские силы обстреляли населенные пункты кассетными боеприпасами, в результате чего погибли и получили ранения мирные жители, повреждены дома, предприятия и гражданский транспорт. В результате одного из терактов 13 марта погибло 9 человек.люди, которые стояли в очереди к банкомату.
Российское правительство не отрицает применения кассетных боеприпасов на Украине. Он обвинил Украину в применении кассетных боеприпасов в Донецке 14 марта, но этот инцидент не получил независимого подтверждения[1].
СМИ также сообщают, что украинские силы применяли кассетные боеприпасы в Гусаровке Харьковской области 6 или 7 марта, когда российские войска заняли село.
Правительство Украины не опровергло это применение кассетных боеприпасов и заявило, что Вооруженные силы Украины «строго соблюдают нормы международного гуманитарного права»[2] 9.0003
Тридцать шесть стран осудили применение кассетных боеприпасов в Украине, а также Европейский союз, Верховный комиссар ООН по правам человека, генеральный секретарь НАТО и другие.
Кассетные боеприпасы могут доставляться ракетами, ракетами и самолетами. Они открываются для рассеивания десятков и даже сотен мелких суббоеприпасов или бомб на площади размером с городской квартал. Многие суббоеприпасы не взрываются при первом попадании, оставляя неразорвавшиеся снаряды, которые действуют как противопехотные мины и представляют угрозу для гражданского населения в течение многих лет и даже десятилетий.
Используемые в настоящее время в Украине кассетные боеприпасы запускаются с земли ракетами и реактивными снарядами, за исключением кассетной бомбы серии РБК, которая доставляется самолетами. Все кассетные боеприпасы были произведены в России, некоторые из них совсем недавно, в 2021 году, или в ее предшественнике, в Советском Союзе.
По данным Государственной службы Украины по чрезвычайным ситуациям, по состоянию на 9 мая в ходе боевых действий обезврежено и уничтожено 98 864 единицы неразорвавшихся боеприпасов, в том числе суббоеприпасов и фугасов..[3] По сообщениям, в течение первых семи недель конфликта 29 рабочих были убиты при выполнении разминирования и связанных с ним работ, а 73 получили ранения.[4] 17 апреля трое сотрудников харьковских экстренных служб погибли при обезвреживании остатков кассетных боеприпасов[5].
Украинские правительственные силы и поддерживаемые Россией вооруженные группы в прошлом применяли кассетные боеприпасы; а именно, на востоке Украины в период с июля 2014 г. по февраль 2015 г., согласно расследованиям, проведенным Хьюман Райтс Вотч, миссией наблюдателей Организации по безопасности и сотрудничеству в Европе (ОБСЕ) и другими[6].
Конвенция по кассетным боеприпасам 2008 г. запрещает это оружие из-за его неизбирательного действия и длительной опасности для гражданского населения.
[7] Он предусматривает всеобъемлющий запрет и требует уничтожения запасов, расчистки территорий от остатков кассетных боеприпасов и оказания помощи пострадавшим. Однако Россия и Украина не входят в число 110 государств-участников договора. Тем не менее применение кассетных боеприпасов в населенных пунктах неизменно нарушает запреты международного гуманитарного права на применение оружия, которое не может проводить различие между гражданскими лицами и комбатантами[8].
Сторонам конфликта в Украине
- Немедленно прекратить применение кассетных боеприпасов и вывести их из боевого состава; и
- Присоединиться к Конвенции по кассетным боеприпасам.
Всем правительствам
- Призвать Россию и Украину прекратить использование кассетных боеприпасов и призвать их присоединиться к Конвенции по кассетным боеприпасам;
- Использовать любую возможность для осуждения применения кассетных боеприпасов в Украине, в том числе посредством совместных заявлений и резолюций;
- Обязуются не помогать России или Украине в какой-либо деятельности, запрещенной конвенцией, такой как использование и передача кассетных боеприпасов; и
- Призвать все государства безотлагательно присоединиться к Конвенции по кассетным боеприпасам.
Этот отчет основан на ряде доказательств, собранных Хьюман Райтс Вотч и другими организациями. В том числе:
- Интервью Хьюман Райтс Вотч со свидетелями применения кассетных боеприпасов в Украине с 24 февраля 2022 г., а также с медицинским персоналом, местными властями, саперами и др.;
- Видео и фото, полученные напрямую или через социальные сети, на которых видны остатки кассетных боеприпасов и суббоеприпасов, а также повреждения от ударов в местах обстрелов;
- Анализ спутниковых снимков районов, подвергшихся обстрелу;
- Демонстрации остатков кассетных боеприпасов, очищенных государственными органами; и
- Репортажи СМИ и правозащитных организаций.
Шесть типов кассетных боеприпасов применялись в международном вооруженном конфликте 2022 года на Украине. Все они запускаются с земли ракетами и реактивными снарядами, за исключением кассетной бомбы серии РБК, которая доставляется самолетами.
Все кассетные боеприпасы были произведены в России, некоторые совсем недавно, в 2021 году, или в ее предшественнике, Советском Союзе.
Типы кассетных боеприпасов, используемых в Украине
- 220-мм реактивный снаряд серии 9М27К «Ураган» («Ураган») имеет дальность действия от 10 до 35 километров и доставляет 30 осколочных боевых элементов 9Н235 или 30 осколочных боевых элементов 9Н210. Впервые о нем сообщили 25 февраля в Ахтырке Сумской области[9]. И российские, и украинские силы использовали этот тип кассетных боеприпасов в конфликте 2014-2015 годов на востоке Украины.
- 300 мм 9Реактивный снаряд кассетного боеприпаса «Смерч» серии М55К имеет минимальную дальность 20 км и максимальную дальность 70 км и доставляет 72 осколочных суббоеприпаса 9Н235 или 9Н210. Впервые о нем сообщили в Харькове 28 февраля.[10] Российские и украинские силы ранее использовали этот тип кассетных боеприпасов в конфликте 2014-2015 годов.
Нажмите, чтобы развернуть изображение
Неразорвавшийся 9Суббоеприпасы N235 в Харькове после обстрела 28 февраля.
Каждая ракета кассетного боеприпаса 9М55К «Смерч» несет в общей сложности 72 таких суббоеприпаса.
© 2022 Частное- 300-мм управляемая ракета серии 9М54 , доставляемая ракетами 9К515 «Торнадо-С», имеет модификацию 9М544, доставляющую 552 суббоеприпаса двойного назначения 3Б30. Суббоеприпасы 3Б30 впервые были обнаружены в Черноморском Херсонской области 1 марта[11]. Свидетельства показывают, что 4 марта ракеты также применялись в Покровске Донецкой области[12]. 9Модель M549 доставляет 72 противопехотных суббоеприпаса. Поскольку это современные системы, они есть только у России. Различить остатки 9М544 и 9М549 по имеющейся на данный момент информации сложно.
Нажмите, чтобы развернуть изображение
Носовой обтекатель боевой части кассетного боеприпаса 9Н123. Фото: Неизвестный пользователь социальной сети.- Баллистическая ракета серии 9М79 «Точка» с боевой частью 9Н123К, содержащей 50 осколочных суббоеприпасов 9Н24. Впервые сообщается об использовании в Угледаре Донецкой области 24 февраля.[13] И Россия, и Украина имеют запасы вариантов кассетных боеприпасов баллистической ракеты «Точка».
- Вариант кассетного боеприпаса баллистической ракеты «Искандер-М» 9М723 впервые был использован в Краматорске Донецкой области 9 марта, но в то время суббоеприпасы не были задокументированы[14]. Россия накопила баллистические ракеты «Искандер».
- Также использовались 500-килограммовые и 250-килограммовые кассетные бомбы серии РБК . Кассетная бомба РБК-500 ПТАБ-1М, содержащая 268 суббоеприпасов ПТАБ-1М, впервые была использована в Затоке Одесской области 4 марта[15]. Местные власти также сообщили об обезвреживании кассетной бомбы РБК-250 в том же месте.[16] И Россия, и Украина имеют запасы кассетных бомб серии РБК.
Впервые сообщается об использовании в Угледаре Донецкой области 24 февраля.[13] И Россия, и Украина имеют запасы вариантов кассетных боеприпасов баллистической ракеты «Точка».Нажмите, чтобы развернуть изображение
Повреждения от обстрела кассетными боеприпасами у Центральной городской больницы в Угледаре 25 февраля 2022 года.
Фотография предоставлена Натальей Сосюрой.
© 2022 Наталья СосюраТочное количество российских атак с использованием кассетных боеприпасов, которые произошли до сих пор в ходе конфликта 2022 года, неизвестно, но сотни были задокументированы, зарегистрированы или предполагаемы, и в основном в населенных пунктах. Как минимум восемь из 24 областей страны испытали применение кассетных боеприпасов: Черниговская, Днепропетровская, Донецкая, Харьковская, Херсонская, Николаевская, Одесская и Сумская.
Верховный комиссар ООН по правам человека Мишель Бачелет заявила 30 марта, что в ее офис поступили достоверные сообщения о том, что российские вооруженные силы применяли кассетные боеприпасы в населенных пунктах не менее 24 раз.[17] Остатки кассетных боеприпасов, обезвреженные аварийно-спасательными службами, указывают на то, что были совершены сотни атак.
Как видно из следующего списка, сотни мирных жителей были убиты и ранены в результате применения кассетных боеприпасов на Украине.
Эти примеры причинения вреда гражданскому населению не представляют собой исчерпывающий отчет обо всех случаях или утверждениях о применении кассетных боеприпасов в ходе конфликта.
Повреждение гражданского населения в результате применения кассетных боеприпасов
- 24 февраля российские вооруженные силы применили баллистическую ракету серии 9М79 «Точка» с боевой частью 9Н123К, содержащую суббоеприпасы 9Н24, в ходе обстрела возле больницы в г. Угледар Донецкой области, человек погибли четыре мирных жителя и ранили еще 10 человек, шестеро из них медицинские работники. В результате атаки были повреждены больница, машина скорой помощи и гражданские автомобили.[18]
- 25 февраля обстрелы города Харьков кассетными боеприпасами погибли не менее 9 мирных жителей и 37 получили ранения по данным Мониторинговой миссии ООН по правам человека в Украине.[19] Airwars сообщила о применении реактивного снаряда 9М55к «Смерч» с боевыми элементами 9Н210 или 9Н235 возле детской больницы, в результате чего один мирный житель был убит и по меньшей мере трое получили ранения . [20]]
[20]]Нажмите, чтобы развернуть изображение
Две поврежденные гражданские машины у входа в Центральную городскую больницу в Угледаре 25 февраля 2022 года. Слева в асфальте видны брызги от взрыва кассетного суббоеприпаса. Фотография предоставлена Натальей Сосюрой. © 2022 Наталья Сосюра- 25 февраля российские вооруженные силы применили кассетный боеприпас серии 9М27К «Ураган» при обстреле детского сада в Ахтырке Сумской области, погибли трое мирных жителей, в том числе один ребенок, еще один ребенок был ранен .[21]
- 28 февраля российские войска применили кассетный боеприпас 9М55К «Смерч» в Харькове, погибло не менее трех мирных жителей .[22]
- 4 или 5 марта в результате обстрела кассетными боеприпасами погиб мирный житель в селе Красное южнее Чернигова согласно расследованию Хьюман Райтс Вотч об атаках российской авиации и наземных войск в Чернигове в первой половине марта.
- 7, 11 и 13 марта серия реактивных снарядов 9М27К «Ураган» с боевыми элементами 9Н210 неоднократно применялась в городе Николаеве, в результате чего погибли мирные жители, были повреждены дома, предприятия и гражданский транспорт[23]. В результате одного из терактов 13 марта человек погибли 9 человек , которые стояли в очереди к банкомату, сообщают местные СМИ. Мужчина, укрывшийся в своем подвале во время обстрела кассетными боеприпасами 7 марта, рассказал Хьюман Райтс Вотч: «Я слышал свист и шум множества взрывов».[24]
- 14 марта украинские силы предположительно применили баллистическую ракету «Точка-У» с кассетной боеголовкой в городе Донецке в ходе атаки, в результате которой, по заявлению российского правительства, погибло 21 мирных жителей Украины и получили ранения 36. [25] Россия сообщила ООН. Совет по правам человека: «Жертв этого нападения могли быть еще десятки. Взорвался только один кассетный боеприпас из 50».[26] Хьюман Райтс Вотч не удалось провести независимую проверку информации, касающейся сообщения об атаке, в том числе о том, применялись ли кассетные боеприпасы.
- 15 марта гражданские лица ранены возле своего дома на окраине города Чернигова в результате обстрела кассетными боеприпасами, в результате которого три суббоеприпаса попали в их двор. Газета Washington Post сообщила, что мирный житель был ранен во время очередного обстрела города Чернигов кассетными боеприпасами в марте, когда он доставлял воду мирным жителям. Журналисты видели остатки кассетных боеприпасов, разбросанные по полям за пределами Чернигова.[27]
- 17 марта российские ракетные обстрелы кассетными боеприпасами Чернигов убил 14 мирных жителей и ранил 21 человека , по данным городских властей. По меньшей мере один мирный житель был ранен возле детской больницы в Чернове, а также повреждены стены и окна больницы. Группы разминирования уничтожили остатки реактивного снаряда кассетного боеприпаса «Ураган» и четыре неразорвавшихся суббоеприпаса 9Н210, оставшихся после атаки.
- 25 марта группа из примерно 50 журналистов и гуманитарных работников, направлявшаяся в город Чернигов, находилась в удерживаемом Украиной селе Аннисов Черниговской области, когда они подверглись ракетному обстрелу со стороны российских сил. Украинский журналист Андрей Цапиленко был ранен , когда один удар пришелся на то место, где он укрывался рядом со своей машиной. В то время Цапиленко сообщил Хьюман Райтс Вотч, что там находилось не более пяти украинских военных. На видеозаписи, снятой с места обстрела, видны грузовые отсеки двух ракет кассетных боеприпасов, воткнутых в землю. Повреждения автомобиля Цапиленко соответствовали повреждениям от предварительно сформированных осколков, разбросанных поражающими элементами реактивных снарядов серии «Ураган». Цапиленко рассказал Хьюман Райтс Вотч, что сначала он услышал большой взрыв, а затем стали приближаться более мелкие взрывы.
Украинский журналист Андрей Цапиленко был ранен , когда один удар пришелся на то место, где он укрывался рядом со своей машиной. В то время Цапиленко сообщил Хьюман Райтс Вотч, что там находилось не более пяти украинских военных. На видеозаписи, снятой с места обстрела, видны грузовые отсеки двух ракет кассетных боеприпасов, воткнутых в землю. Повреждения автомобиля Цапиленко соответствовали повреждениям от предварительно сформированных осколков, разбросанных поражающими элементами реактивных снарядов серии «Ураган». Цапиленко рассказал Хьюман Райтс Вотч, что сначала он услышал большой взрыв, а затем стали приближаться более мелкие взрывы.Нажмите, чтобы развернуть изображение
Картина брызг в Харькове соответствует детонации осколочного суббоеприпаса 9Н235. В воронке виден остаток стабилизатора от суббоеприпаса этого типа. © 2022 Частное- 4 апреля ракета кассетного боеприпаса попала в городскую больницу Николаева во время визита гуманитарной медицинской организации «Врачи без границ». [28] Губернатор области сообщил, что российские обстреливали город убил 10 человек и ранил 61 в тот день.[29]
- 8 апреля баллистическая ракета «Точка-У», несущая 50 суббоеприпасов 9Н24, по сообщению BBC и других источников, была применена при обстреле железнодорожного вокзала в г. Краматорск Донецкой области, в результате чего погибло около 50 человек — мирные жители, спасающиеся бегством конфликт — и десятки других были ранены.[30]
- 12 апреля около 13:30 обстрел кассетными боеприпасами. на г. Бабай под Харьковом убито 1 мирное население — электрик, ремонтирующий опору ЛЭП, — и ранил двух мирных жителей на улице.[31]
[28] Губернатор области сообщил, что российские обстреливали город убил 10 человек и ранил 61 в тот день.[29] Остатки кассетных боеприпасов представляют постоянную опасность еще долгое время после атак, особенно неразорвавшиеся суббоеприпасы. По данным Государственной службы Украины по чрезвычайным ситуациям, по состоянию на 9 мая в ходе войны было обезврежено и уничтожено 98 864 единицы неразорвавшихся боеприпасов, включая суббоеприпасы и мины[32].
За этот период 29 рабочих были убиты при выполнении работ по разминированию и связанных с ними работ, а 73 получили увечья или иные ранения[33].
17 апреля трое сотрудников харьковской службы экстренной помощи погибли при обезвреживании остатков кассетных боеприпасов.[34] Сообщается, что мирный житель в Николаеве лишился руки и получил серьезные внутренние повреждения после того, как пошел обезвреживать суббоеприпас, который взорвался через несколько минут после его применения[35]. Он сказал Independent : «Я думал, что они в безопасности. Большая ошибка».[36]
Российское правительство вообще избегает комментариев по поводу применения кассетных боеприпасов на Украине, но не отрицает факт применения этого оружия. Вместо этого он стремился привлечь внимание к прошлому применению кассетных боеприпасов государствами-членами НАТО против Югославии в 1919 г.99. [37]
Российские официальные лица заявляют, что украинские вооруженные силы выпустили тактическую ракету «Точка-У» с кассетной боеголовкой по Донецку 14 марта, что они назвали «военным преступлением». [38] Хьюман Райтс Вотч не смогла провести независимое расследование. проверить информацию, касающуюся сообщения об атаке, в том числе о том, были ли применены кассетные боеприпасы.
Ранее Россия применяла кассетные боеприпасы на востоке Украины в 2014 г. до прекращения огня в 2015 г., что привело к многочисленным жертвам среди гражданского населения[39].] В то время Россия неоднократно обращала внимание на использование Украиной кассетных боеприпасов, но никогда не признавала свою роль в применении кассетных боеприпасов. Россия никогда открыто не отрицала своей прямой причастности к поддержке сирийских правительственных атак с использованием кассетных боеприпасов, которые, как заявил Хьюман Райтс Вотч в 2016 г. министр иностранных дел России Сергей Лавров, проводились с соблюдением норм международного гуманитарного права[40].
Россия является самым ярым государственным критиком Конвенции по кассетным боеприпасам, к которой она заявляет, что не может присоединиться, поскольку считает кассетные боеприпасы «законным видом оружия, не запрещенным международным гуманитарным правом и играющим значительную роль в обороне». интересы России»[41]. В последний раз Россия участвовала в качестве наблюдателя в заседании конвенции в 2012 г.
Украинские официальные лица выразили серьезную озабоченность по поводу использования Россией кассетных боеприпасов в конфликте. Например, генеральный прокурор Украины Ирина Венедиктова заявила на дебатах в Совете Безопасности ООН, состоявшихся 27 апреля 2022 г., что применение Россией кассетных боеприпасов в населенных пунктах является доказательством того, что она «явно игнорирует международное гуманитарное право».[42] Венедиктоя описал кассетные боеприпасы. боеприпасы как «одно из самых коварных видов оружия, действующее без разбора и причиняющее лишние ранения и ненужные страдания гражданскому населению».[43]
Однако Украина не опровергла достоверных свидетельств применения ею собственных кассетных боеприпасов в текущем конфликте. В отчете New York Times убедительно говорится, что украинские силы использовали кассетные боеприпасы «Ураган» в Гусаровке Харьковской области 6 или 7 марта, когда российские войска заняли село. [44] Газета Times обновила статью от 18 апреля, включив в нее следующий ответ украинских военных:
Вооруженные силы Украины строго соблюдают нормы международного гуманитарного права. Одним из наших постоянных приоритетов является безопасность гражданского населения. Мы не открываем огонь и не уничтожаем гражданские объекты, не применяем оружие и методы, запрещенные Женевскими конвенциями.
Украина унаследовала большой запас кассетных боеприпасов после распада Советского Союза и применила их в Донецке и Луганске в 2014 и 2015 годах[45]. В то время украинское правительство неоднократно отрицало использование кассетных боеприпасов и возлагало ответственность за атаки на пророссийские сепаратистские группировки и российские вооруженные силы.
Украина не предприняла никаких шагов для присоединения к Конвенции по кассетным боеприпасам и в последний раз участвовала в качестве наблюдателя в заседании конвенции в 2014 году.[46]
Конвенция по кассетным боеприпасам обязывает каждое государство-участник «продвигать установленные им нормы и… прилагать все усилия, чтобы воспрепятствовать использованию кассетных боеприпасов государствами, не являющимися участниками настоящей Конвенции». [47] Государства-участники должны решительно выступать против любого применения кассетных боеприпасов. боеприпасов любой воюющей стороной ни при каких обстоятельствах.[48]
В соответствии с этим недвусмысленным положением и формирующейся международной нормой применение кассетных боеприпасов в Украине осудили как минимум 36 государств: Албания, Андорра, Австрия, Бельгия, Босния и Герцеговина, Канада, Коста-Рика, Дания, Эстония, Финляндия, Франция, Грузия, Германия, Греция, Гватемала, Исландия, Ирландия, Италия, Латвия, Лихтенштейн, Литва, Мексика, Республика Молдова, Монако, Черногория, Нидерланды, Новая Зеландия, Северная Македония, Норвегия, Филиппины, Польша, Румыния, Сан-Марино, Швеция, Швейцария и Великобритания[49].]
Как действующий президент Конвенции по кассетным боеприпасам Соединенное Королевство выразило серьезную озабоченность по поводу использования кассетных боеприпасов во время российского вторжения в Украину. Он «призывает всех, кто продолжает применять такое оружие, немедленно прекратить, а все государства, которые еще не сделали этого, безотлагательно присоединиться к Конвенции»[50]. Европейским Союзом и его государствами-членами и кандидатами, Верховным комиссаром ООН по правам человека и специальными докладчиками и экспертами ООН. Его также осудила неправительственная Коалиция по кассетным боеприпасам, председателем которой является Хьюман Райтс Вотч. Осуждение применения кассетных боеприпасов в Украине в 2022 году, а также широкое освещение в СМИ и общественный резонанс демонстрируют растущую стигматизацию этого оружия.
Правительство США выразило глубокую тревогу в связи с применением Россией кассетных боеприпасов на Украине.[51] Однако он отказался от комментария одного высокопоставленного представителя США, который критиковал кассетные боеприпасы как неприемлемое оружие, которому «не место на поле боя».[52] Это отражает нежелание США присоединиться к конвенции. 22 апреля группа из 27 конгрессменов США назвала кассетные боеприпасы «варварским и неизбирательным оружием» и заявила, что они «твердо убеждены, что заслуживающие доверия утверждения об использовании Россией кассетных боеприпасов требуют изменения политики администрации в отношении кассетных боеприпасов», чтобы присоединиться к конвенции. [53]
4 марта генеральный секретарь НАТО Йенс Столтенберг назвал применение Россией кассетных боеприпасов на Украине «негуманным» и «нарушающим» международное право[54]. Все 30 государств-членов НАТО ратифицировали Конвенцию по кассетным боеприпасам, за исключением Эстонии, Греции, Латвии, Польши, Румынии, Турции и США.
Государствам, присоединившимся к Конвенции по кассетным боеприпасам, запрещается оказывать помощь, поощрять или побуждать кого-либо к участию в какой-либо деятельности, запрещенной по Конвенции. Поэтому любая натовская или другая военная операция в поддержку Украины с участием государств-участников не могла помочь с применением и переброской кассетных боеприпасов.
Этот отчет был подготовлен и написан Мэри Уэрхэм, директором по защите интересов отдела вооружений Хьюман Райтс Вотч. Этот отчет был отредактирован Стивом Гусом, директором отдела вооружений. Джеймс Росс, директор по юридическим и политическим вопросам, и Фред Абрахамс, программный директор, представили юридические и программные обзоры соответственно. Марк Хизнай, Таня Локшина и Рич Вейр предоставили дополнительный обзор. Помощь в производстве оказала Сьюзан Абойд, сотрудник отдела вооружений. Отчет был подготовлен к публикации Трэвисом Карром, старшим координатором по публикациям. Кэтлин Роуз, старший редактор, просмотрела пресс-релиз, прилагаемый к отчету.
Мы хотели бы поблагодарить Коалицию по кассетным боеприпасам за помощь в распространении этого отчета.
[1] Письмо постоянного представителя Российской Федерации при Организации Объединенных Наций на имя генерального секретаря и председателя Совета Безопасности, 15 марта 2022 г., https://documents.un.org/prod/ods. nsf/xpSearchResultsM.xsp (по состоянию на 5 мая 2022 г.).
[2] Томас Гиббонс-Нефф и Джон Исмей, «Чтобы оттеснить русских, украинцы обстреляли деревню кассетными боеприпасами», стр. New York Times , 18 апреля 2022 г., https://www.nytimes.com/2022/04/18/world/europe/ukraine-forces-cluster-munitions.html#:~:text=%E2%80 %9CThe%20Armed%20Силы%20%20Украины, запрещенные%20%20%20Женевскими%20Конвенциями. %E2%80%9D (по состоянию на 5 мая 2022 г.).
[3] Ukraine’s State Emergency Service Facebook Homepage, https://www.facebook.com/MNS.GOV.UA/posts/369969805170915?__cft__[0]=AZW5DORPqshQvZ8b5sIWEiv4KKM9ccdGwsb9Z5QC3yiViEMZnD-mvQXZuPVbOqQXR9pvIvJVuyuw1QbRRVyaadUIBWDKu-CHy7ZfTGs7eGK973scMxXpVRqHrSDhzuuAoDxfY9lxNJvU7xAxzGOe2r38&__tn__=%2CO%2CP-R (по состоянию на 9 мая 2022 г.).
[4] Изабель Хуршудян и Макс Беарак, «Очистка смертоносного мусора от неразорвавшихся российских бомб в Украине», Washington Post , 15 апреля 2022 г., https://www.washingtonpost.com/world/2022/04/15 /ukraine-clearing-unexploded-russian-bombs-missiles/ (по состоянию на 5 мая 2022 г.).
[5] Нима Эльбагир, Твиттер, «Выражаю соболезнования Харьковской службе экстренной помощи. Трое из команды, которую мы засняли ниже, были убиты сегодня при обезвреживании российских кассетных боеприпасов. Они каждый день рисковали своими жизнями, спасая мирных жителей, а остальная часть команды продолжает свою неотложную работу по спасению жизней», 17 апреля 2022 г. , https://twitter.com/nimaelbagir/status/151571813659.8872075 (по состоянию на 5 мая 2022 г.).
[6] Хьюман Райтс Вотч, Технический брифинг : Использование кассетных боеприпасов в Украине , 22 июня 2015 г., https://www.hrw.org/news/2015/06/22/technical-briefing-note-cluster -применение-боеприпасов-украина; и https://www.osce.org/ukraine-smm/138906.
[7] Конвенция по кассетным боеприпасам, принята 30 мая 2008 г., Дублинская дипломатическая конференция по принятию Конвенции по кассетным боеприпасам, CCM/77, вступила в силу 1 августа 2010 г., https://www.clusterconvention.org/ .
[8] См. Дополнительный протокол к Женевским конвенциям от 12 августа 1949 г., касающийся защиты жертв международных вооруженных конфликтов (Протокол I), 8 июня 1977 г., статья 51(4). И Россия, и Украина являются сторонами Протокола I.
[9] Amnesty International, «Украина: Кассетные боеприпасы убили ребенка и двух других гражданских лиц, укрывшихся в детском саду», 27 февраля 2022 г. , https://www.amnesty.org/en/latest/news/2022/02/ Украина-кластерные-боеприпасы-убивают-ребенка-и-двух-других-гражданских-укрывают-в-детском саду/ (по состоянию на 5 мая 2022 г.).
[10] Хьюман Райтс Вотч, Украина: Кассетные боеприпасы выпущены по микрорайонам Харькова , 4 марта 2022 г., https://www.hrw.org/news/2022/03/04/ukraine-cluster-munitions-launched- харьков-окрестности.
[11] Н.Р. Джензен-Джонс и Патрик Сенфт, «Российские суббоеприпасы 3Б30, задокументированные в Украине (2022 г.)», Armament Research Services, , 1 марта 2022 г., https://armamentresearch.com/russian-3b30-submunitions-documented-in-ukraine- 2022/ (по состоянию на 5 мая 2022 г.).
[12] Н.Р. Джензен-Джонс и Чарли Рэндалл, «Российская грузовая ракета серии 9М54, задокументированная в Украине (2022 г.)», Armament Research Services , https://armamentresearch.com/russian-9m54-series-cargo-missile-documented-in- Украина-2022/ (по состоянию на 5 мая 2022 г.).
[13] Хьюман Райтс Вотч, Украина: Российский кассетный боеприпас попал в госпиталь , 25 февраля 2022 г. , https://www.hrw.org/news/2022/02/25/ukraine-russian-cluster-munition-hits -больница.
[14] Bellingcat, «Это кассетные боеприпасы, задокументированные гражданскими лицами Украины», 11 марта 2022 г., https://www.bellingcat.com/news/rest-of-world/2022/03/11/these-are -кассетные-боеприпасы, задокументированные гражданскими-украинцами/ (по состоянию на 5 мая 2022 г.).
[15] Ник Уотерс, Твиттер, «Первый образец кассетного боеприпаса, сбрасываемого с воздуха, который я видел. РБК-500, как сообщается, в Затоке, Одесса. Они чрезвычайно опасны и могут сбросить сотни суббоеприпасов», 4 марта 2022 г., https://twitter.com/N_Waters89/status/1499811406866178066 (по состоянию на 5 мая 2022 г.).
[16] Ник Уотерс, Твиттер: «Местные власти в Затоке также заявляют, что они изъяли РБК-250, еще один авиабоеприпас. Частота отказов этих суббоеприпасов высока: обычно большая часть бомб не взрывается, что часто заканчивается ранением или смертью любопытных детей», 4 марта 2022 г., https://twitter. com/N_Waters89/status/1499817377952899079?s=20&t=gSGWue00DYWKwuq4i2IGUA (по состоянию на 5 мая 2022 г.).
[17] Заявление по Украине Мишель Бачелет, Верховного комиссара ООН по правам человека, в Совете ООН по правам человека, 30 марта 2022 г., https://www.ohchr.org/en/statements/2022/03/update- human-rights-council-ukraine (по состоянию на 5 мая 2022 г.).
[18] Хьюман Райтс Вотч, Украина: Российский кассетный боеприпас попал в больницу , 25 февраля 2022 г., https://www.hrw.org/news/2022/02/25/ukraine-russian-cluster-munition-hits -больница.
[19] Управление Верховного комиссара ООН по правам человека, «Обновленная информация о ситуации с правами человека в Украине», https://www.ohchr.org/sites/default/files/2022-03/HRMMU_Update_2022-03-26_EN .pdf (по состоянию на 5 мая 2022 г.).
[20] Airwars, «Анатомия российского удара кассетными боеприпасами», видео, апрель 2022 г., https://airwars.org/anatomy-of-a-russian-cluster-munition-strike-ukraine/ (по состоянию на 5 мая 2020 г. ). 2022).
[21] Amnesty International, «Украина: Кассетные боеприпасы убили ребенка и двух других мирных жителей, укрывшихся в детском саду».
[22] Хьюман Райтс Вотч, Украина: кассетные боеприпасы выпущены по микрорайонам Харькова .
[23] Хьюман Райтс Вотч, Украина: Кассетные боеприпасы неоднократно применялись по Николаеву , 17 марта 2022 г., https://www.hrw.org/news/2022/03/17/ukraine-cluster-munitions-repeatedly- б/у-николаев.
[24] Там же.
[25] Письмо постоянного представителя Российской Федерации при Организации Объединенных Наций на имя Генерального секретаря и Председателя Совета Безопасности, 15 марта 2022 г., https://documents.un.org/prod/ods .nsf/xpSearchResultsM.xsp (по состоянию на 5 мая 2022 г.).
[26] Заявление представителя Российской Федерации в ходе интерактивного диалога о ситуации с правами человека в Украине, 30 марта 2022 г., https://geneva.mid.ru/en_US/web/geneva_en/human-rights-and -гуманитарные-вопросы/-/asset_publisher/Gx3Med4zxBAF/content/выступление-представителя-россии-в-во время-интерактивного-диалога-о-ситуации-прав-человека-в-украине?inheritRedirect=false&redirect=https %3A%2F%2Fgeneva. mid.ru%3A443%2Fen_US%2Fweb%2Fgeneva_en%2Fправа человека и гуманитарные вопросы%3Fp_p_id%3D101_INSTANCE_Gx3Med4zxBAF%26p_p_lifecycle%3D0%26p_p_state%3Dnormal%26p_p_column_mode%3Dview%26p %26p_p_col_count%3D1 (по состоянию на 5 мая 2022 г.).
[27] Макс Беарак и Шивон О’Грэйди, «В разрушенном Чернигове российская осада покидает город, спрашивая: «Почему?»» Washington Post , 5 апреля 2022 г. https://www.washingtonpost.com/world /2022/04/05/chernihiv-scene-death-destruction/ (по состоянию на 5 мая 2022 г.).
[28] Médecins Sans Frontières-Ukraine, ветка в Твиттере: «4 апреля наша команда MSF из четырех человек посетила Николаев, чтобы встретиться с городскими и областными органами здравоохранения. Около 15.30, когда мы вошли в городскую онкологическую больницу, которая лечит раненых с начала войны, территория вокруг больницы подверглась обстрелу», 5 апреля 2022 г., https://twitter.com/MSF_Ukraine/ status/1511376005151211526 (по состоянию на 5 мая 2022 г.).
[29] Изабель Хуршудян, «Николаевская область на грани из-за опасений нового российского наступления», Washington Post , 9 апреля 2022 г. , https://www.washingtonpost.com/world/2022/04/09/mykolaiv -nervous-russia-military-moves-south/?outputType=amp (по состоянию на 5 мая 2022 г.).
[30] Маниша Гангули и Джо Инвуд, «Война на Украине: какое оружие убило 50 человек при нападении на станцию?» BBC News, 13 апреля 2022 г., https://www.bbc.com/news/61079356 (по состоянию на 5 мая 2022 г.).
[31] Томас Гиббонс-Нефф и Наталья Ермак, «Харьковский район избежал сильнейшего обстрела. Это изменилось во вторник». New York Times , 12 апреля 2022 г., https://www.nytimes.com/live/2022/04/12/world/ukraine-russia-war-news#a-kharkiv-area-had-avoided-the -худший-из-обстрелов-который-изменился-во-вторник (по состоянию на 5 мая 2022 г.).
[32] Домашняя страница Государственной службы Украины по чрезвычайным ситуациям в Facebook.
[33] Изабель Хуршудян и Макс Беарак, «Очистка смертоносного мусора от неразорвавшихся российских бомб в Украине», Washington Post .
[34] Нима Эльбагир, Twitter, 17 апреля 2022 г.
[35] Bel Trew, «Ноги разорваны, как мясо»: жители Николаева живут в страхе перед российскими кассетными бомбами», Independent , 13 апреля 2022 г., https://www.independent.co.uk/news /world/europe/ukraine-mykolaiv-russia-war-cluster-munitions-b2057346.html (по состоянию на 5 мая 2022 г.).
[36] Там же.
[37] Заявление Постоянного представителя Российской Федерации при Отделении ООН и других международных организациях в Женеве Посла Геннадия Гагтилова в ходе 49-й-я -я сессия Совета ООН по правам человека, 3 марта 2022 г., https://geneva.mid.ru/en_US/web/geneva_en/human-rights-and-humanitarian-issues/-/asset_publisher/Gx3Med4zxBAF/content/ Заявление-посла-геннадия-гатилова-во время-неотложных-дебатов-по-ситуации-в-украине-49-й-сессии-Совета ООН по правам человека-3-марта-2022- ge?inheritRedirect=false&redirect=https%3A%2F%2Fgeneva.mid.ru%3A443%2Fen_US%2Fweb%2Fgeneva_en%2Fправа человека и гуманитарные вопросы%3Fp_p_id%3D101_INSTANCE_Gx3Med4zxBAF%26p_p_lifecycle%3D0%26pnormal_p_2_state%3D 3Dview%26p_p_col_id%3Dcolumn-1%26p_p_col_count%3D1 (по состоянию на 5 мая 2022 г. ).
[38] Письмо постоянного представителя Российской Федерации при Организации Объединенных Наций на имя Генерального секретаря и Председателя Совета Безопасности, 15 марта 2022 г., https://documents.un.org/prod/ods .nsf/xpSearchResultsM.xsp (по состоянию на 5 мая 2022 г.).
[39] Хьюман Райтс Вотч, Технический брифинг : Применение кассетных боеприпасов в Украине , 22 июня 2015 г., https://www.hrw.org/news/2015/06/22/technical-briefing-note-cluster -применение-боеприпасов-украина
[40] Письмо министра иностранных дел России Сергея Лаврова Хьюман Райтс Вотч и прилагаемый документ с изложением позиции «Позиция России в отношении применения кассетных боеприпасов в Сирии», 6 декабря 2016 г., https://www.hrw.org/sites /default/files/supporting_resources/pdf_for_publication_0.pdf. См. также письмо Хьюман Райтс Вотч министру иностранных дел России Сергею Лаврову относительно кассетных боеприпасов в Сирии от 10 августа 2016 г. https://www.hrw.org/news/2016/08/10/letter-russian-minister-foreign -дела-сергей-лавров-по-кассетным-боеприпасам
[41] «Россия объясняет отказ присоединиться к конвенции по кассетным бомбам», Интерфакс: Военная лента новостей России и СНГ, 8 декабря 2008 г. Подобные формулировки были использованы в письме от сентября 2009 г. Коалиции по кассетным боеприпасам (ККМ). См. письмо Сергея Рябкова, МИД, в СМС от 18 сентября 2009 г. Неофициальный перевод МИД России. Цитируется в Коалиции по кассетным боеприпасам, «Профиль политики запрета в России», Cluster Munition Monitor 2021 , http://www.the-monitor.org/en-gb/reports/2021/russian-federation/cluster-munition-ban- policy.aspx (по состоянию на 9 мая, 2022).
[42] Заявление Генерального прокурора Украины Ирины Венедиктои на заседании Совета Безопасности ООН по формуле Арриа «Обеспечение ответственности за зверства, совершенные в Украине», 27 апреля 2022 г., https://media.un.org/ru/ актив/k14/k144em1spf (по состоянию на 5 мая 2022 г.).
[43] Ирина Венедиктова, Twitter: «1 марта Россия обстреляла кассетными бомбами гражданские объекты в поселке Черноморское (Херсонская область). Кассетные боеприпасы — одно из самых коварных видов оружия, действующее без разбора и причиняющее лишние ранения и ненужные страдания гражданскому населению», 7 марта 2022 г. , https://twitter.com/VenediktovaIV/status/1500861815496056841 (по состоянию на 5 мая 2022 г.).
[44] Томас Гиббонс-Нефф и Джон Исмей, «Чтобы оттеснить русских, украинцы обстреляли село кассетными боеприпасами», New York Times , 18 апреля 2022 г., https://www.nytimes.com/2022/ 18/04/world/europe/ukraine-forces-cluster-munitions.html#:~:text=%E2%80%9CThe%20Armed%20Forces%20of%20Украина, запрещены%20%20%20Женевскими%20Конвенциями.%E2 %80%9D (по состоянию на 5 мая 2022 г.).
[45] Хьюман Райтс Вотч, Технический брифинг: Применение кассетных боеприпасов в Украине , 22 июня 2015 г., https://www.hrw.org/news/2015/06/22/technical-briefing-note-cluster-munition-use-ukraine.
[46] Коалиция по кассетным боеприпасам, «Украинский профиль политики запрета», Cluster Munition Monitor 2021 , http://www.the-monitor.org/en-gb/reports/2021/ukraine/cluster-munition-ban- policy.aspx (по состоянию на 9 мая 2022 г.).
[47] Конвенция по кассетным боеприпасам, Дублинская дипломатическая конференция по кассетным боеприпасам, принята 30 мая 2008 г. , CCM/77, вступила в силу 1 августа 2010 г., ст. 21(2).
[48] Хьюман Райтс Вотч, Дело об осуждении: осуждение любого применения кассетных боеприпасов , апрель 2021 г. https://www.hrw.org/news/2021/04/19/case-condemnation.
[49] Эти государства осудили применение кассетных боеприпасов в Украине в национальных или совместных заявлениях в органах ООН, включая Совет по правам человека, Генеральную Ассамблею и Совет Безопасности, по состоянию на 9 мая 2022 года.
[50] Заявление Постоянного представителя Великобритании на Конференции по разоружению Эйдана Лиддла, 3 марта 2022 г., https://www.gov.uk/government/speeches/uk-statement-on-3-march-conference -о разоружении (по состоянию на 5 мая 2022 г.).
[51] Заявление Постоянного представителя США при ООН и других международных организациях в Женеве посла Шебы Крокер на срочных дебатах Совета по правам человека о ситуации с правами человека в Украине, 3 марта 2022 г., https://geneva .usmission.gov/2022/03/03/hrc-49-urgent-debate-on-human-rights-situation-in-ukraine/ (по состоянию на 5 мая 2022 г. ).
[52] CSPAN, Twitter, «@USAmbUN Линда Томас-Гринфилд на #UNGA: «Сейчас, больше, чем когда-либо в новейшей истории, Организации Объединенных Наций бросают вызов. Если у Организации Объединенных Наций есть какая-то цель, так это предотвратить войну, осудить войну, остановить войну. Это наша сегодняшняя работа», 2 марта 2022 г., https://twitter.com/cspan/status/149.
93985167362 (по состоянию на 5 мая 2022 г.).
[53] Письмо представителя Билла Китинга (Массачусетс), председателя Палаты представителей по иностранным делам, члена Конгресса, члена подкомитета Конгресса по Европе, энергетике, окружающей среде и кибербезопасности, и 26 других представителей Конгресса президенту Байдену, 22 апреля. 2022. https://sarajacobs.house.gov/news/documentsingle.aspx?DocumentID=502 (по состоянию на 5 мая 2022 г.).
[54] Пресс-конференция Генерального секретаря НАТО Йенса Столтенберга по итогам внеочередной встречи министров иностранных дел стран НАТО, 4 марта 2022 г., https://www. nato.int/cps/en/natohq/opinions_192739.htm (по состоянию на 5 мая 2022 г.).
Россия массирует баллистические ракеты «Искандер-М» возле Украины, поскольку ее наращивание «почти завершено»
Продолжающееся наращивание российских войск и техники в районах страны, прилегающих к Украине, приняло новый и потенциально более зловещий оборот с появлением у границы дополнительных комплексов баллистических ракет малой дальности (БРД) «Искандер-М», а также с перевозкой боекомплекта ракет в полувагонах. Согласно недавней разведывательной оценке Министерства обороны Украины, в настоящее время вблизи границы находится 36 пусковых установок «Искандер», что делает эти ракеты в пределах досягаемости украинской столицы Киева, а также многих важных военных целей на территории Украины. Насколько известно, все эти пусковые установки предназначены для «Искандер-М», стреляющего БРСД, хотя существуют и другие варианты «Искандера», в том числе «Искандер-К», стреляющий крылатой ракетой.
В разведывательном отчете Министерства обороны Украины, которым поделились с CNN, предполагается, что наращивание российской военной мощи «почти завершено», и указывается, в частности, на «Искандер-М» как на критически важную систему вооружения, которая, вероятно, используется для «уничтожения жизненно важных объектов», если Москва начнет новое наступление на Украину, чего сейчас опасаются многие.
В сообщении говорится о «дополнительных тактических группах» «Искандеров-М», переброшенных в приграничные районы России. Недавние видеоролики, размещенные в социальных сетях, показали элементы этих систем в движении, в том числе еще 9Перезарядка ракет M723, перевозимая поездом, хорошо видна в вагонах с открытым верхом, когда они проезжают через Калугу, примерно в 90 милях к юго-западу от Москвы.
Система «Искандер-М», имеющая западное отчетное название SS-26 Stone, запускает баллистические ракеты 9М723, которые, по официальным данным, имеют дальность полета 310 миль, хотя есть сведения, что они могут летать и дальше. Каждая ракета может нести полезную нагрузку до 1500 фунтов, которая обычно включает боеголовку осколочно-фугасного действия или суббоеприпаса; другие варианты, как сообщается, включают топливно-воздушные взрывчатые вещества и противобункерные бомбы. Хотя считается, что ядерные боеголовки хранятся в подразделениях специального назначения, а не выдаются на регулярной основе, по крайней мере, ядерные боеголовки доступны для «Искандер-М», и есть предположения, что Россия может даже рассмотреть возможность перемещения тактического ядерного оружия ближе к Украине.
По словам Роба Ли, научного сотрудника Института исследований внешней политики, который специализируется на российских вооруженных силах, типичная бригада «Искандер-М» обычно оснащена дюжиной транспортно-монтажных пусковых установок (ТПУ) 9П78-1, которые базируются на шасси грузового автомобиля МЗКТ-79306 с колесной формулой 8х8. Каждая ракета-носитель снабжена двумя ракетами, хотя теперь, по всей видимости, будет доступно несколько перезарядок для снабжения этих развернутых пусковых установок.
автомобиля Искандер ТЭЛ проезжают по Красной площади в Москве во время празднования Парада Победы., Фото AP/Александр Земляниченко Украинская оценка, по-видимому, основана на трех бригадах, дислоцированных в настоящее время в приграничных районах России. Тем не менее, по оценке Ли, сейчас в этом районе, вероятно, больше пусковых установок, что эквивалентно как минимум четырем бригадам (48+ пусковых установок), включая образцы на полигоне в Капустин Яр, к востоку от Волгограда.
В дополнение к этим и другим пусковым установкам, уже находящимся в более близких к Украине районах, прибыло больше пусковых установок «Искандер-М» и сопутствующего оборудования из 41-й общевойсковой армии, входящей в состав Центрального военного округа. Другие «Искандеры-М», по-видимому, прибыли на запад еще издалека после переброски из Восточного военного округа.
Если Москва решит начать крупномасштабное наступление на Украину, залп ракет, запущенных из комплексов «Искандер-М», станет вероятным средством уничтожения критически важной украинской оборонной инфраструктуры перед любой наземной кампанией. В этом сценарии цели, вероятно, будут включать цели управления, связи и управления (C3), включая командные центры, а также другие важные неподвижные цели, включая взлетно-посадочные полосы и другую критически важную инфраструктуру боевых действий. Нанесение ударов по ключевым целям дальше на западе в Украине с помощью противостоящих вооружений, таких как ракеты «Искандер», приведет к высокой вероятности уничтожения, не подвергая риску российскую авиацию. Для укрепленных целей, таких как закопанные бункеры и укрепленные сооружения, они также дают наилучшие шансы успешно вывести их из строя.
В то время как Украина уже сталкивается с серьезными проблемами в защите от любого нападения России, присутствие Искандер-М еще больше усложняет ситуацию. Это оружие может применяться по наклонным квазибаллистическим траекториям и, как сообщается, способно маневрировать в полете, что создает серьезные проблемы даже для противников с более надежными средствами противоракетной обороны. Как мы уже обсуждали в прошлом, украинские наземные средства ПВО уже довольно ограничены, а единственный реальный потенциал противоракетной обороны существует в нескольких системах С-300В советской эпохи. Эти системы С-300 также, вероятно, станут главными целями для «Искандеров», если их удастся найти, и это если они действительно исправны в настоящее время. Готовность систем С-300 страны является предметом постоянных дискуссий.
Потенциальное значение, придаваемое системам «Искандер-М» вблизи Украины, настолько велико, что эти ракеты все чаще рассматриваются как один из ключевых показателей боевого потенциала России в регионе. Американская разведка, по-видимому, также зафиксировала передвижение в регионе дополнительных штурмовиков и вертолетов российской армейской авиации, но подробности не разглашаются. Дополнительная тактическая авиация также была бы важным сигналом того, что крупномасштабное наступление может быть неизбежным. Кроме того, в рамках запланированных совместных военных маневров с Беларусью Россия также объявила о планах временно отправить авиацию в эту страну. Давно высказывались опасения, что Россия может начать атаку на Украину через Белоруссию среди других потенциальных векторов.
Другие факторы, находящиеся под пристальным вниманием, включают общее количество российских батальонных тактических групп (БТГ), которые сосредоточены вблизи Украины. БТГ — это общевойсковое подразделение, обычно насчитывающее от 700 до 900 военнослужащих. По состоянию на середину ноября украинская разведка указала, что около 40 таких подразделений были размещены в районах, прилегающих к ее границам, что эквивалентно примерно четверти всех российских БТГ.
Последний отчет украинской разведки содержит дополнительную информацию о предполагаемой численности российских войск вблизи ее границ, насчитывающей более 127 000 человек. В это число входят 106 000 военнослужащих Сухопутных войск России, а остальные — военнослужащие, приписанные к Воздушно-космическим силам России и Военно-морскому флоту России.
Украинская оценка также оценивает в 35 000 число сепаратистов на востоке Украины, где при поддержке России они ведут гражданскую войну против киевского режима с 2014 года. Силы также базируются на востоке страны, что Москва отрицает.
Украинский отчет также указывает на другие действия России, вызывающие обеспокоенность, в том числе на всплеск перемещений военной разведки подразделений в приграничных районах и увеличение числа полетов вдоль границы российской разведывательной авиации.
В конечном счете, наступательный характер системы «Искандер-М», в частности, означает, что ее присутствие в увеличенном количестве в пределах досягаемости украинских целей вызывает понятную тревогу. Тем не менее, крупная российская атака также сможет задействовать другие ракетные системы с еще большей дальностью. Шквал ракет, запускаемых комплексами «Искандер-М», также мог сопровождаться запуском дозвуковых крылатых ракет «Калибр» с подводных лодок и боевых кораблей, приписанных к Черноморскому флоту. Эти ракеты с предполагаемой дальностью более 1500 миль использовались Россией во время ее кампании в Сирии, как и дозвуковые крылатые ракеты воздушного базирования, доставленные различными бомбардировщиками.
Каким бы ни был окончательный план этих «Искандеров-М», они служат для того, чтобы подчеркнуть подавляющее преимущество Москвы, когда речь идет о потенциальной наступательной кампании, которая распространяется по всем направлениям, а также включает авиацию и артиллерию. По крайней мере, на данный момент дополнительные баллистические ракеты малой дальности являются мощным символом способности России нанести ущерб украинской армии, инфраструктуре или населенным пунктам, даже издалека.
Связаться с автором: [email protected]
Россия размещает «тактические ядерные ракеты» у границы с Украиной; Киев заявляет, что «Искандер-М» может уничтожить критически важную военную инфраинформацию продолжающееся напряжение между двумя соседями.
Последняя разведывательная оценка Министерства обороны Украины, которой поделились с CNN, предполагает, что наращивание российской военной мощи «почти завершено». Он выделяет «Искандер-М» как ключевую систему вооружения, которая будет использоваться для «уничтожения жизненно важных объектов», если Москва начнет новое вторжение в Украину.
Больше всего на Западе беспокоит то, что «Искандеры» могут быть оснащены тактическими ядерными боеголовками и могут нанести удар вглубь Европы.
Калужская обл. 18.01.2022 pic.twitter.com/HSYIb1H6N9
— 4emberlen (@4emberlen) 18 января 2022 г.
По данным Министерства обороны Украины, в настоящее время вблизи границы находится 36 пусковых установок «Искандер»; Столица Украины Киев, а также множество других ключевых военных объектов находятся в зоне досягаемости этих ракет.
В то время как «Искандер-М» является системой баллистических ракет малой дальности (SRBM), другой вариант, «Искандер-К», стреляет крылатыми ракетами.
Российский «Искандер-М» — Wikimedia Commons Далее в сообщении отмечается, что «дополнительные тактические группы оперативно-тактических ракет «Искандер» переброшены в сторону границы.
В социальных сетях появилось несколько видеороликов, на которых видно, как части системы, в том числе дополнительные ракеты 9М723, перевозятся поездом и видны в полувагонах, когда они проезжают через Калугу, примерно 90 миль к юго-западу от Москвы.
В сообщении также указано, что действия России «направлены на ограничение возможностей США». Оценка была сделана после того, как Россия и Запад не смогли прийти к соглашению на прошлой неделе, несмотря на три раунда дипломатических переговоров, направленных на деэскалацию кризиса.
Баллистические ракеты «Искандер» на ходу в Свердловской области. Эта ракетная система может нести обычные или ядерные боеголовки. В понедельник газета New York Times сообщила, что США «особенно интересуют признаки» того, что Россия может разместить ядерное оружие у границы с Украиной. pic.twitter.com/js0UiV3zce
— gandalf greybeard (@gerrydogma) 13 января 2022 г.
Еще одним серьезным поводом для беспокойства Украины и ее союзников по НАТО являются предстоящие учения между Россией и Беларусью, которые пройдут вдоль южной и западной границ последней, вблизи Украины и Польши. , в феврале.
На первом этапе учений в Беларусь будут отправлены 12 истребителей Су-35, два зенитно-ракетных комплекса С-400 и ракетный комплекс «Панцирь», сообщают СМИ.
Кроме того, на востоке Украины находится 35 000 пророссийских сепаратистов и около 3 000 военнослужащих. Москва, однако, отрицает размещение войск на востоке Украины.
«Искандер-М» был принят на вооружение Российской Армии в 2006 году. Система (по классификации НАТО SS-26 Stone) выпускает баллистические ракеты 9М723 с дальностью действия 310 миль и более.
Он использует маневренную боеголовку (MaRV) и ложные цели для обхода систем противоракетной обороны театра военных действий и может нести обычные и ядерные боеголовки весом до 700 кг. Кассетные боеголовки, топливно-воздушные взрывчатые вещества, противобункерные и электромагнитно-импульсные (ЭМИ) боеголовки входят в число обычных боеголовок, которые может нести «Искандер». Он также может нести ядерные боеголовки.
«Искандер-М» имеет автономную инерциальную навигационную систему (ИНС), а также боевую часть с оптическим наведением. Оптическая головка самонаведения может управляться бортовой системой предупреждения и управления (ДРЛО) или беспилотным летательным аппаратом (БПЛА).
Первое боевое применение ракеты произошло во время российско-грузинской войны 2008 года — российская армия использовала несколько «Искандер-М» с обычным вооружением для поражения целей в Гори, Грузия. Экспортный вариант «Искандер-Э» имеет дальность полета 280 км и боевую часть мощностью 480 кг. Эта версия, как и «Искандер-М», имеет инерциальную систему наведения, обеспечивающую эффективную точность. Искандер-Э экспортируется в Сирию.
«Искандер-М» — Wikimedia CommonsВ ракетном комплексе используется мобильная транспортно-установочная пусковая установка (ТПУ), которая может нести до двух ракет, каждая из которых может наводиться независимо и менять цели в полете.

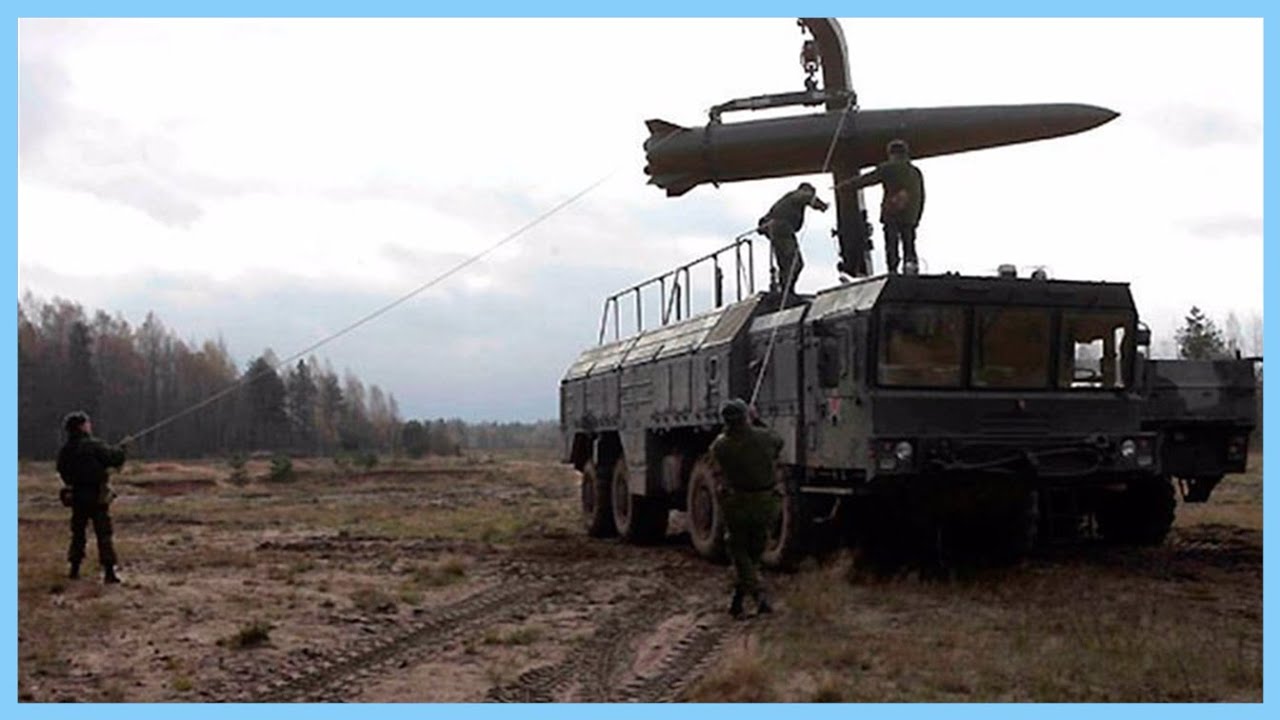

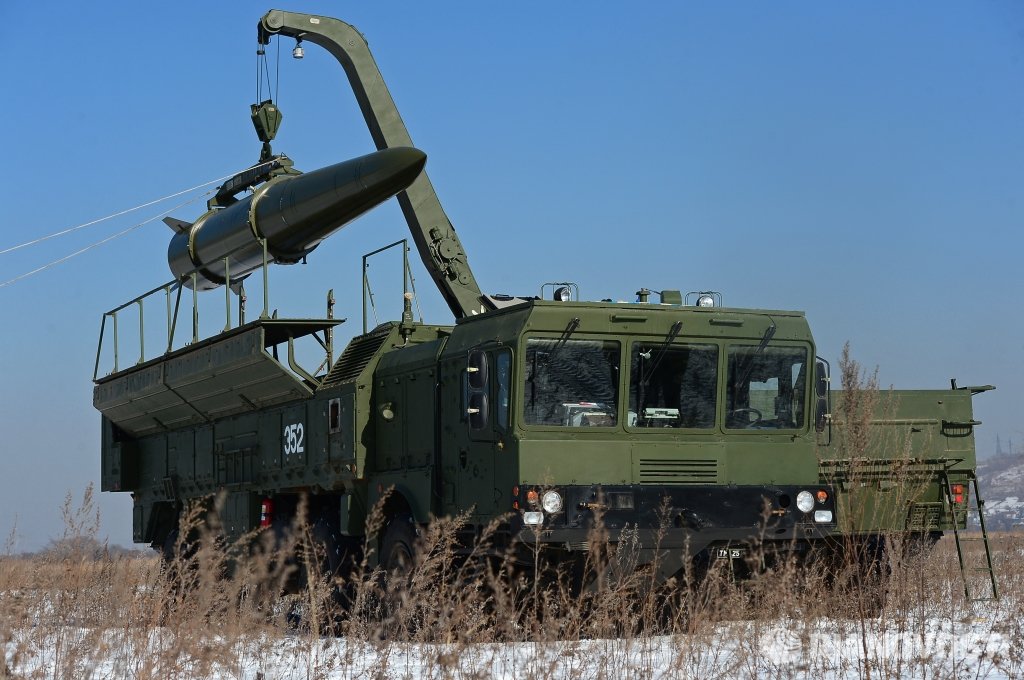

ТЭЛ сопровождают погрузчик-транспортер, штатная ремонтная машина, командно-штабная машина, информационный пост, комплект боекомплекта, средства обучения. «Искандер» оснащен различными средствами коррекции и самонаведения в полете, что позволяет ему избегать систем противоракетной обороны.
«Искандер-К» — новейшая ракета серии. Крылатая ракета Р-500 входит в состав ракетного комплекса. Впервые он был выпущен в мае 2007 года с мобильной платформы «Искандер». На высоте 100 метров он развивал скорость около 250 метров в секунду.
В каждой бригаде «Искандер-М» обычно 12 пусковых установок 9П78-1, то есть 36 пусковых установок = 3 бригады. Я думаю, что у них, вероятно, есть 4 (+) бригады, включая пусковые установки в Капустине Яру и и из 41-й САА. Мы также видели больше Искандеров-М в движении. 631/https://t.co/jy0PB7EMjt pic.twitter.com/z2MijueXhS
— Роб Ли (@RALee85) 19 января 2022 г.
Если Москва решит провести крупномасштабную операцию против Украины, шквал ракет, запущенных из комплексов «Искандер-М», вероятно, уничтожит важнейшее украинское оборонительное оборудование. Имея в распоряжении Украины лишь несколько противоракетных комплексов советских времен С-300В, российские «Искандеры» могут вызвать хаос в стране, если начнется война.
- Свяжитесь с автором по адресу [email protected]
- Следите за новостями EurAsian Times в Google News
9М730 «Кинжал» — «Кинжал» / Изделие 75 / Изделие 715
Гиперзвуковой ракетный комплекс «Кинжал» был представлен президентом России Владимиром Путиным 1 марта. Российский лидер заявил, что «Кинжал» имеет дальность действия более 2000 км. Базовым носителем гиперзвуковых ракет «Кинжал» является истребитель МиГ-31К. При его использовании ракета разгоняется самолетом до максимально возможной скорости, а после ее выпуска включает свой твердотопливный двигатель и достигает гиперзвуковой скорости, в 10 раз превышающей скорость звука. Ракета «Кинжал» [возможно, с натовским обозначением KILLJOY] способна маневрировать на такой скорости и оставаться фактически неуязвимой для существующих сегодня систем ПВО и ПРО.
18 марта 2022 года Вооруженные Силы Российской Федерации сообщили, что с помощью авиационного ракетного комплекса «Кинжал» с гиперзвуковыми аэробаллистическими ракетами уничтожен крупный подземный склад ракет и авиационных боеприпасов украинских войск в Делятине Ивано-Франковской области. Об этом сообщил официальный представитель Минобороны России генерал-майор Игорь Конашенков.
Глава Бюро военно-политического анализа Александр Михайлов прокомментировал первый официальный доклад военного ведомства о боевом применении новейших гиперзвуковых ракет. Он считает, что возможности новейшего ракетного комплекса «Кинжал», продемонстрированные в ходе спецоперации на Украине, доказывают лидерство российского ВПК в разработке гиперзвукового оружия.
«Применение комплекса вооружения, относящегося к гиперзвуковому оружию, в рамках проведения специальной войсковой операции вполне оправдано. Особенно с учетом того, что на вооружении ВСУ остаются пусковые установки зенитно-ракетных комплексов большой дальности. «В этом случае логично применение высокоточного оружия, которое гарантированно уничтожает цели без какой-либо возможности применения против них противоракет», — сказал Михайлов.
Михайлов подчеркнул, что демонстрация реальных возможностей ракетного комплекса «Кинжал» очень важна в свете развязанной на Западе русофобской кампании по дискредитации российского оружия, в том числе. «Сейчас на Западе пытаются дискредитировать целенаправленную работу, которую проводит российская армия в ходе спецоперации, и ее хирургические методы по отсечению украинских неонацистов от мирного населения. Поэтому работа новейшего российского оружия, в том числе Комплекс «Кинжал» нужно демонстрировать в любом случае», — сказал эксперт.
«Подобные презентации реальных возможностей российского высокоточного оружия лишний раз напоминают западному истеблишменту и СМИ о том, что Россия является лидером в разработке и применении новейшего высокоточного и перспективного гиперзвукового оружия, а остальным еще далеко до достижения нашей оборонки», — заключил Михайлов.
В «Послании Президента Федеральному Собранию» от 01 марта 2018 года Путин заявил: « Важнейшим этапом современных систем вооружения стало создание высокоточного гиперзвукового авиационно-ракетного комплекса, как вы уже наверняка знали, без мирового аналогов.Его испытания успешно завершены, и, кроме того, с 1 декабря прошлого года комплекс начал нести опытно-боевое дежурство на аэродромах Южного военного округа.Уникальные летные характеристики скоростного самолета-носителя позволяют доставить ракету в точку сброса за считанные минуты.При этом ракета, летящая с гиперзвуковой скоростью, превышающей скорость звука в десять раз, еще и маневрирует на всех участках траектории полета, что также позволяет ей преодолевать все существующие и, думаю, перспективные системы противовоздушной и противоракетной обороны, дальность действия ядерных и обычных боеголовок более двух тысяч километров. Мы назвали эту систему «Кинжал». »
МиГ-31 имеет длину 70 футов 5 дюймов (21,5 метра), тогда как Искандер/СС-26 имеет длину 7,2 метра. Эти размеры очень хорошо соответствуют выпущенным снимкам. На видео, опубликованном 12 марта 2018 года, виден выброс ракеты из МиГ-21 и ее воспламенение после многосотметрового падения. Выхлоп ракеты довольно дымный, что соответствует твердотопливному топливу «Искандера», но не соответствует существенному утверждению системы «Кинжал» о том, что скоростной МиГ-31 используется в качестве ускорителя для гиперзвуковой воздушно-реактивной ракеты.
Кинжал — контактное, клинковое или колюще-режущее оружие с коротким или средним прямым или изогнутым обоюдоострым клинком. Чаще всего кинжал используется для ближнего боя, но есть разновидности кинжала с утяжеленным клинком, предназначенные для метания. В современных вооруженных конфликтах боевые кортики используются в основном как вспомогательный вид оружия, предназначенный для решения специальных задач. ДКК «Кинжал» (индекс ГРУУ — 3К95, экспортное наименование — Клинок, по классификации МО США и НАТО — SA-N-9Gauntlet — советский и российский многоканальный всепогодный зенитно-ракетный комплекс морского базирования. Вероятно, «Кинжал» — это неофициальное название проекта 9М730, разработанного НПО «Новатор».
Гиперзвуковое оружие способно выполнять управляемый аэродинамический полет (произвольный маневр по тангажу, крену и курсу) в атмосфере в течение длительного времени (не менее нескольких минут) со скоростью не менее 5 Маха. Число Маха показывает, во сколько раз самолет превысил скорость звука. Для того чтобы определить, с какой скоростью будет двигаться аппарат относительно Земли, необходимо знать, за какую высоту взято число М, так как скорость звука с высотой падает (у земли она составляет 340 м/с и только 300 м/с — на высоте 10 км). Обычно цифра М для самолетов как максимальная скорость указывается на большой высоте, и логично предположить, что дело обстоит и с гиперзвуковым оружием. Следовательно, 5 Маха — 5400 км/ч путевой скорости (скорость автомобиля относительно земной поверхности) на высоте 10-11 км.
В январе 2018 года в российской прессе появилась информация о создаваемой в России гиперзвуковой авиационной ракете под названием «Изделие 75» — удивительно похожей на «Кинжал». Дальность полета «Изделие 75» составляла 1500 км, масса — 1500 кг, а длина — 6 м. Но скорость ниже, чем говорил Путин — 6 махов. Сообщалось, что новая ракета предназначена для стратегических бомбардировщиков Ту-22М3, Ту-95МС, Ту-160М2. Однако масса и габариты «изделия 75» таковы, что вполне могут работать с МиГ-31БМ.
Но при этом «изделие 75» выглядит как «изделие 715», представляющее собой глубокую модернизацию ракеты Х-32, считающейся «убийцей авианосцев». На финише Х-32 разгоняется до скорости, превышающей 5 М. Но его полет становится неуправляемым. Так что очень может быть, что конструкторам удалось добиться и маневрирования на конечном участке траектории, и увеличения скорости.
Полет «Кинжала» до цели также занимает несколько секунд, что исключает перехват «Кинжала» средствами ПВО. Длина Х-47М2 составляет около трех метров, скорость боеприпаса превышает 10 Махов, дальность его полета — 2000 километров. С 1 декабря 2017 года «Кинжал» проходит испытания в условиях боевой эксплуатации в Южном военном округе с перехватчиками МиГ-31БМ.
Максимальная скорость Кинжала наверное несколько завышена президентом. В сообщении говорилось о десятикратном увеличении скорости звука (10 Махов) в полете. При этом ПКР «Циркон», находящаяся на завершающем этапе испытаний, разгоняется «всего» до немыслимых 6-7М Маха, что в полтора раза меньше. И это довольно много.
Гиперзвуковые ракеты, к которым относится «Циркон» морского базирования, требуют дополнительного разгонного двигателя. Либо твердотопливный, либо ЖРД. Понятно, что это усложняет разработку ракеты. Гиперзвуковая ракета оснащена гиперзвуковым прямоточным воздушно-реактивным двигателем (ГПВРД).
Тяжелый истребитель-перехватчик МиГ-31 развивает максимальную скорость 3400 км/ч. Этого более чем достаточно. И действительно, на видеодемонстрации, которой сопровождалось послание президента, в качестве носителя «Кинжала» выступала модификация перехватчика МиГ-31БМ. Максимальная взлетная масса 47 тонн. Способен принять 9 тонн ракетно-бомбового вооружения. Этого вполне достаточно для работы с гиперзвуковыми ракетами.
С механической точки зрения гиперзвуковой прямоточный воздушно-реактивный двигатель (ГПВРД) устроен просто. Это, очень условно говоря, две воронки, соединенные посередине своими узкими частями. В переднюю воронку засасывается воздух, играющий роль окислителя. В центре, в месте сужения, происходит сгорание топлива. Продукты сгорания выходят через заднюю воронку, образуя струю.
По словам главкома Сергея Суровикина, «маршевый» двигатель разгоняет боеголовку до гиперзвуковой скорости за несколько секунд. По словам Суровикина, создание зенитно-ракетного комплекса с высокоточной воздушной баллистической ракетой «Кинжал» стало важным прорывом в развитии систем гиперзвукового оружия, сообщает агентство «Интерфакс». По его словам, модернизированный МиГ-31, не входя в зону действия ПВО противника, доставит ракету в зону сброса, после чего маршевый двигатель разгонит боевую часть до гиперзвуковых скоростей в течение нескольких секунд.
«Маневрирование ракеты на скоростях, в несколько раз превышающих скорость звука, позволяет ей преодолевать все существующие и разрабатываемые системы противовоздушной и противоракетной обороны», — сказал Суровикин. Главком ВКС также сообщил, что в ходе испытаний на полигонах Минобороны все пуски гиперзвуковых ракет завершились точным поражением поставленных целей. «С 1 декабря прошлого года «Кинжал» встал на летно-боевое дежурство в одном из авиационных соединений. Сейчас отрабатываются основы его боевого применения», — сказал Суровикин.
Индекс изделия этого далекого потомка советской тактической ударной аэробаллистической ракеты Х-15 («изделие 115») пока не известен. В ролике для служебного пользования, представленном Федеральному Собранию, показан дальний перехватчик МиГ-31Д3 с бортовым номером «592» (заводской № 5902, «Изделие 01Д3»), который стал первым «Фоксхаундом», приспособленным для дозаправки в летчик-испытатель Роман Таскаев и штурман-испытатель Леонид Попов.
Анализируя видеоматериал, можно сделать вывод, что в конструкции крепления для «Кинжала» использованы все 4 подфюзеляжных подкорпуса, предназначенных для ракет воздушного боя Р-33/С, при этом расчетная длина изделия соответствует 6,5-7 метров, диаметр корпуса около 1000-1100 мм. Внешний вид ракеты аналогичен тактической баллистической ракете 9М723-1 «Искандер-М», что делает возможным унификацию «Кинжала» и «Искандера» по многим модулям системы БРЭО, в том числе: инерциальной навигационной системе, системе управления (представлена гиростабилизированной платформой и цифровой ), Активная система наведения радиолокационного типа (радиоэкранный обтекатель АРГСН, возможно 9На видео виден продукт B918 научно-исследовательского объединения Radar MMS), а также комплекс управления на базе аэродинамических рулей.
Несмотря на солидное конструктивное сходство с «Искандером», летные характеристики «Кинжала» примерно на порядок превосходят 9М723 и Х-15 вместе взятые. В частности, по словам Владимира Путина, новый авиационный ракетный комплекс способен поражать цели с обычными осколочно-фугасными и ядерными боевыми частями на расстоянии до 2000 км. Такая большая дальность при столь малых размерах достигается за счет высотного стратосферного старта, что позволяет ракете уклоняться от восходящей ветви траектории в плотных слоях тропосферы, сжигающей внушительный процент драгоценного топлива. Это автоматически наводит «Кинжал» на ракетное вооружение средней дальности (РСД), да еще и в сверхмобильном варианте.
Аэробаллистическая гиперзвуковая ракета «Кинжал» имеет «квазибаллистическую» траекторию полета на высотах от 35 до 50-80 и более километров, благодаря чему средство воздушного нападения способно преодолевать практически любую систему ПРО выше их максимально высотной. граница перехвата. Ракеты MIM-104F (Patriot PAC-3), Aster-30 Block 1NT не смогут долететь до «Кинжала» на высотном участке траектории. Вывод: перспективные гиперзвуковые ракеты, запускаемые с авиационных платформ (тактических истребителей) над территорией Ленинградской области, смогут беспрепятственно наносить удары по усиленным ПВО Объединенных ВМС НАТО в Северной Атлантике, указанным в начале нашего обзора. В то же время шведские «Пэтриоты» и «Грипены» не смогут ничего противопоставить ракете «Кинжал», летящей в стратопаузе или термосфере.
В непосредственной близости от поля боя, где находится морская часть противника, «Кинжал» попадет в зону действия ракет-перехватчиков RIM-161B/RIM-174 и радара AN/SPY-1D. Здесь гиперзвуковой «убийца авианосцев» имеет такие преимущества, как сверхмалая ЭПР (примерно соответствующая радиолокационной заметности ракеты 9М723-1 ракетного комплекса «Искандер-М»), огромная скорость полета 10500 км/ч ( отнятие драгоценных секунд у операторов «Иджис» на «целевом маршруте» и «захвате»), а также возможное выполнение противоманевренных маневров с перегрузками более 30 — 35 ед.
Это не позволит перехватить его не только на нисходящей ветви траектории в термосфере/верхних слоях стратосферы с помощью заатмосферных боевых ступеней Мк 142, но и в более плотных слоях атмосферы с помощью зенитных средств ракеты-перехватчики RIM-174 ERAM (Стандартная ракета-6) и RIM-162 ESSM, которые не способны работать по таким маневренным объектам. Американцы могут мечтать о перехвате Кинжала с помощью «Стандартов», но его скорость в 2 раза выше, чем у СМ-6 и примерно соответствует СМ-3.
Изюминкой многоцелевой аэробаллистической ракеты «Кинжал» является возможность атаки под углом пикирования 90 градусов, что затрудняет обнаружение радиолокационными системами AN/SPY-1, имеющими заметно меньший угол возвышения сканирующего луча. . Судя по всему, изделие можно использовать и для наземных радиоизлучающих/радиоконтрастных целей типа «РЛС», «ПУ Отбрад» и т.п.
Их отправили в Южный военный округ. И это довольно странно. Потому что на ЮВФ не было истребительных частей, в которых эксплуатировались бы перехватчики МиГ-31. Но без них, как мы теперь понимаем, «Кинжалы» не летают. Это значит, что МиГ-31, дежурившие где-нибудь на Кубани или под Ростовом-на-Дону, пока отправляются только в режиме боевого дежурства. На пару месяцев. Хотя возможно — скоро несколько МиГ-31 дополнительно вооружат уже существующие части ЮВО. Специально для «Кинжалов».
Дальность полета гиперзвуковой ракеты воздушного базирования «Кинжал» на новом бомбардировщике Ту-22М3 составит около 3000 км по сравнению с более чем 2000 км на борту истребителя МиГ-31К, сообщил 18 июля 2018 ТАСС источник в отечественном оборонно-промышленном комплексе. «Кинжал» — ракетный комплекс воздушного базирования и, следовательно, на его дальность необходимо смотреть с учетом боевого радиуса его носителя. дальность поражения составит более 3000 км [боевой радиус авианосцев плюс дальность ракет]», — сказал источник. Источник отказался назвать точную дальность ракетного комплекса «Кинжал».
НОВОСТИ ПИСЬМО |
| Присоединяйтесь к списку рассылки GlobalSecurity.org |
| Введите свой адрес электронной почты |
Р-500 / Искандер-К / SSC-7 КРНБ
До 2010 года существовало ошибочное предположение, что испытания крылатой ракеты Р-500 проводятся в рамках создания ракетного комплекса «Искандер-К», который по вспомогательному оборудованию не только аналогичен комплексу «Искандер», но и рубеж 2009 года-2010 . после формирования понимания комплекса «Искандер» как многоцелевого модульного ракетного комплекса сухопутных войск стало ясно, что крылатая ракета Р-500 является лишь одним из огневых средств комплекса «Искандер-М».
Оперативно-тактическая крылатая ракета Р-500, разработанная екатеринбургским ОКБ «Новатор». Разработка ракеты Р-500 началась в 1996 году. Высокоточная крылатая ракета Р-500 используется в составе огневых средств комплекса «Искандер-М» и выводится в отдельный материал, как и крылатая ракета. Первый пуск ракеты Р-500 с СПУ 9П78-1 изготовлен на полигоне Капустин Яр 29 мая 2007 г. Государственные испытания комплекса начались в 2008 г., а в 2009 г. он был принят на вооружение.
Некоторые установки 9К723 «Искандер-М» получили крылатую ракету 9М728 (КСК-7) в качестве дополнения к баллистической ракете малой дальности (500 км) 9М723. Искандер-К (К — крылатая или «крылатая») крылатая ракета 9М728 имеет высоту полета до 6 км, автоматическую корректировку в пути, следуя рельефу местности в полете на дальность до 500 км. Р-500 — крылатая ракета, созданная на основе РК-55 3М10 и 3М54 3М14, КРВБ Х-101 102. В 2006 году ОКБ «Новатор» успешно провело серию испытаний 9ракет М82МВ, а в 2007 г. в результате успешных пусков крылатых ракет 9М728 (ОКР «Искандер») принято решение о переходе в 2008 г. к завершающему этапу испытаний.
Крылатые ракеты «Калибр» могут быть легко установлены на многоцелевой ракетный комплекс «Искандер-М» без ущерба для договоренности о сокращении средней и малой дальности. В многоцелевом ракетном комплексе «Искандер-М» удалось решить проблему размещения унифицированной пусковой установки (СПУ) для баллистических ракет с собственной системой наведения и для крылатых ракет с ее системами ввода данных перед пуском. Первой записью в теме была пусковая установка, которую показывали на МАКСе в 2009 годуи назван «9П78 вариант 2». Аппарат имеет измененный корпус — увеличена его высота и, возможно, длина.
Ракеты 9М728/П-500 стандартно входят в состав комплекса «Искандер-М» и имеют длину не более 6,5 м. В целом, судя по фото, они похожи на ракетный комплекс «Калибр-НК» для работы по наземным целям в экспортном исполнении 3М14Э. Такой же или очень близкий к нему по внешнему виду и компоновке. Дальность этих ракет официально составляет 300 км, и не более 500 км в связи с сокращением ДРСМД.
Инерциальная система управления ракетой с коррекцией траектории в районах коррекции методом корреляции цифровой карты местности с данными радиовысотомера с помощью оптической корреляционной ГСН 9Э436. Принцип работы систем самонаведения, имеющих научное название корреляционных экстремальных, заключается в том, что оптическая аппаратура формирует в районе цели изображение местности, которое в бортовом компьютере сравнивается с эталонным, после чего на органы управления ракетой подаются корректирующие сигналы. Система управления ракетой построена на базе гиростабилизированной платформы (ГСП) и цифровой вычислительной машины.
Боеголовка неотделима. Система наведения стартового агрегата комплекса взаимодействует с космическими навигационными системами типа НАВСТАР и ГЛОНАСС. Ввод данных о цели в ракету происходит автоматически при горизонтальном положении ракеты внутри СПУ, с использованием усовершенствованной оптической системы установки ГСП и ввода цифр полетного задания в бортовой компьютер для ракеты с помощью лазерного оптического прибора . Ввод данных о цели занимает мало времени и перед стартом данные о цели могут быть скорректированы на информацию из внешнего источника.
Стартовый двигатель — твердотопливный, а маршевый [«маршевый] двигатель — малогабаритный ТРДД марки ТРДД-50БЭ. Маршевый двигатель ТРДД-50БЭ разработан в ОМКБ совместно с НПО «Сатурн» и производится в Омском моторостроительном КБ и НПО «Сатурн». Серийное производство двигателей в полном объеме на мощностях ОМКБ для ракеты Р-500 было официально начато в феврале 2009 г., но по состоянию на 2005 г. производство двигателей ТРДД-50БЭ уже велось.
Максимальная производственная мощность ОМКБ на 2006 год – 117 шт. в год. (на 2007 г. — 100 ед., 20082009 гг.- 137 ед.). Двигатель, вероятно, является модификацией ТРДД «изделие 37», созданного на базе семейства ТРДД-50 (1979 г. ).
Издание «Искандер не может подвести» («Красная звезда» от 04.10.2015) сообщило, что после курса Полевой академии в Капустине Яру 92-я ракетная бригада ЦВО подготовилась к стратегическому учению «Центр-2015» и началось обучение стандартным ракетам. 19 сентября 2015 года ракетные войска 2-й гвардейской армии завершили стратегическое командно-штабное учение с первым пуском боевыми частями ЦВО 9Ракеты М728. Произошло это в уральских степях на Донгузском полигоне. Его дальность — 80 км, северная граница — 20 км южнее Оренбурга. Это время, отведенное на успешные испытания оперативно-тактического ракетного комплекса «Точка-У». Теперь впервые в небе над Донгузом новый боевой ракетный комплекс ОТР «Искандер-М».
Это по давней традиции военных ракетных пусков поручали лучшему «стартовику». С начала учебного года за честь начать боевые действия всех дивизионов и батарей, всеми 12 реактивными установками командовал полковник Андрей Сурков. Лишь за два дня до заключительных бригадных учений стало известно, что право пуска штатной ракеты имеет первый дивизион майора Эдуарда Борчанинова, вторая пусковая батарея капитана Жирнова Константина и старшего лейтенанта Саида Ахриева.
Вместе они взяли у лейтенанта ракетно-технической батареи Александра Гордеева герметичный транспортно-пусковой контейнер с габаритным весом и электрической схемой, а для боевой ракеты бортовое оборудование, которое будет проверять расчет машины регулирования и обслуживания капитана Нойля Ахмерова . Подпись на форме ракеты – цилиндр и транспортно-пусковой контейнер сразу же с транспортно-заряжающей машины перекочевали в направляющую реактивного отсека.
Наконец, прозвучала привычная для ракетчиков команда «Пуск из укрытия. Огонь номер один». Крылатая ракета ворвалась в белые перистые облака, заволакивающие небо, и направилась к невидимой цели в 47 км от стартового стола. Вскоре последовал доклад разведки: кассетная боевая часть ракеты уничтожила цели.
Комплекс «Искандер-К» был испытан 29 мая 2007 года. Ракета запускалась из модифицированной пусковой установки «Искандер» и летела со скоростью 250 м/с в течение 24 минут на высоте 100 метров. Ракета также выполнила несколько маневров во время полета, что свидетельствует о способности противодействия. Делая [явно ошибочное] предположение о постоянной скорости, приведенные цифры дают диапазон примерно 224 мили / 360 км.
Испытания Р-500 должны были завершиться в 2008 г., а в 2009 г. этими ракетами предполагалось оснастить тактические ракетные комплексы «Искандер». Испытания новой ракеты прошли на полигоне Капустин Яр в Астраханской области России. Первый вице-премьер Сергей Иванов заявил, что Р-500 — это высокоточная ракета, способная поражать системы противоракетной обороны и системы ПВО. Иванов также сказал, что эти испытания были предварительными и очень приятно осознавать, что они прошли успешно.

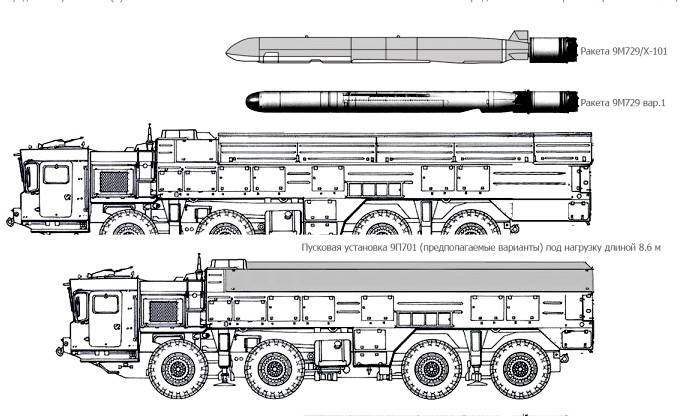

На МАКС-2007 была представлена модифицированная пусковая установка «Искандер» с четырьмя длинными и узкими пусковыми трубами, которые, по информации «Вымпела» на этом сайте, предназначены для ракеты «Клаб-М». Четырехтрубная ракета-носитель, представленная на МАКС-2007, представляет собой комплекс береговой обороны «Моринформсистема-АГАТ Club-M», который был выбран вместо проекта, предложенного НПП «Старт» из Екатеринбурга. Последний был показан на Международном военно-морском салоне (МВМС) 2005 г. в Санкт-Петербурге с 29 июня по 3 июля 2005 г. В прототипе используется шасси на базе МЗКТ-79.30 8 x 8, а вместимость четырех снарядов была продиктована ограничениями по весу. Окончательная версия будет иметь шесть снарядов и сможет стрелять противокорабельными ракетами 3М-54КЭ и 3М-54КЭ1, а также ракетой 3М-14КЭ для поражения наземных целей. Как и в прототипе, вся система запуска СПУ (Самоходная пусковая установка), машина связи и управления МСУ и транспортно-пусковая машина ТПМ (Транспортно-пусковая машина) будут использовать колесное шасси МЗКТ-7930.
Хотя на ТЭЛ «Искандер» можно нести различные ракеты Club, некоторым наблюдателям эта ракета не показалась очень многообещающей кандидатурой. На МАКС-2007 CLUB-M описывался как предназначенный в первую очередь для экспортного рынка.
| крылатая ракета | Р-500 |
| Масса БЧ | 480 кг |
| Дальность | 500 км |
| двигатель | ТРДД-50БЭ |
| Тяга | 450 кг (оценка) |
| Удельный расход топлива | 0,71 кг/кгс в час |
| Длина двигателя | 850 мм |
| Диаметр гондолы двигателя | 330 мм |
| двигатель Вес | 100 кг |
| Скорость полета | 230-260 м/с |
| Продолжительность полета | 24 минуты (при запуске 29 мая 2007 г. |
