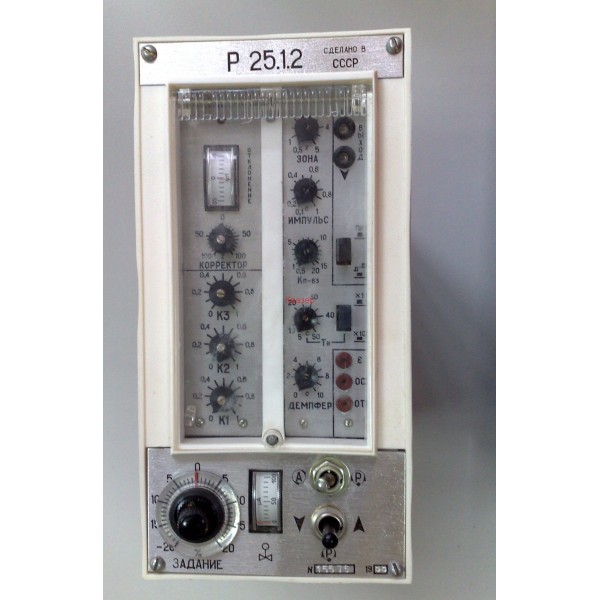

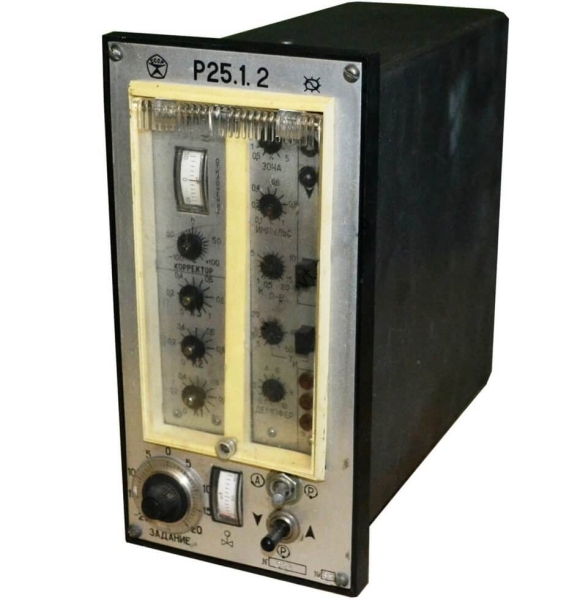

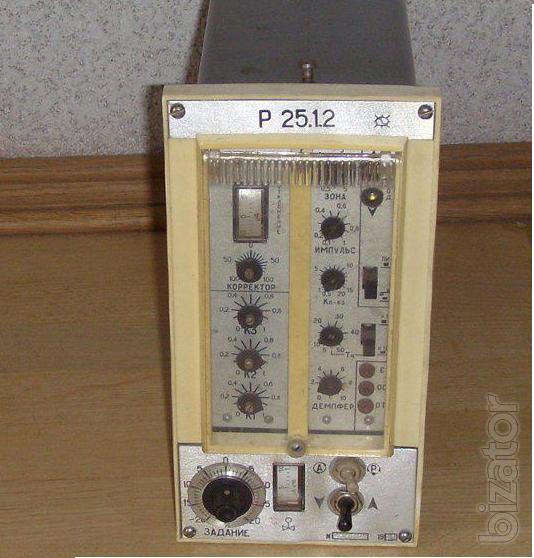

Р25.1.2 Прибор регулирующий
| Внимание! Данные приборы сняты с производства! Мы предлагаем приборы с хранения, после переконсервации и проверки. |
Приборы регулирующие Р-25 применяются в системах автоматического регулирования и управления технологическими процессами. Основными функциями прибора являются суммирование сигналов, поступающих от измерительных преобразователей с естественными электрическими выходными сигналами, есть возможность ведения информации о заданном значении величины, формирование и усиление сигнала рассогласования, формирование на выходе электрических импульсов постоянного или переменного тока для управления исполнительным механизмом с постоянной скоростью перемещения, формирование совместно с исполнительным механизмом постоянной скорости пропорционально-интегрального закона регулирования, а также формирование совместно с дифференциатором и исполнительным механизмом постоянной скорости пропорционально-интегрально-дифференциального закона регулирования.
Также одной из функций прибора является — ручное управление исполнительным механизмом и преобразование сигнала от дифференциально-трансформаторного измерительного механизма в сигнал постоянного тока.
Технические характеристики
| Напряжение питания | 220 В (-33..+22В) |
| Частота напряжения питания | 50-60 Гц |
| Потреблямая мощность (без мощности отдаваемой нагрузки) | не более 18 ВА |
Условия эксплуатации
| Рабочая температура воздуха при эксплуатации | от 5 до 50 С |
| Верхнее значаение относительной влажности | 80% при 35 С и более низких температурах, без конденсации влаги |
| Атмосферное давление | от 84 до 106,7 кПа |
Агрессивные и взрывоопасные компоненты в окружающем воздухе должны отсутствовать.
Монтаж — щитовой утопленный, на вертикальной плоскости.
Входное сопротивление:
для сигнала 0-5 мА — не более 100 Ом;
для сигнала 0-20 мА — не более 25 Ом;
для сигнала 0-10 В — не более 15 кОм.
Выходные сигналы:
— импульсы напряжения постоянного пульсирующего тока среднего значения напряжения 24 В;
— изменение состояния бесконтактных ключей, допускающих коммутацию пульсирующего постоянного или переменного тока.
Выходные бесконтактные ключи приборов коммутируют переменный ток частотой 50 Гц и пульсирующий постоянный ток с амплитудным значением до 1 А при действующем значении тока от ОД до 0,5 А и действующем значении напряжения внешнего источника питания выходных цепей не более 250 В.
Вид и сопротивление нагрузки для выходного сигнала 24 В, подключаемой к внутреннему источнику — активно-индуктивная при активном сопротивлении не менее 100 Ом.
Перемещение указателя положения исполнительного механизма при изменении сигнала измерительного преобразователя положения на 1В, не менее 100% шкалы индикатора.
Диапазон изменения зоны нечувствительности А в процентах от номинального диапазона изменения входного сигнала для приборов модификаций 1,2 и от 0,4 номинального диапазона изменения входного сигнала для приборов модификации 3 составляет от 0,5+0,3 до 5±2.
Приборы рассчитаны на эксплуатацию в закрытых взрывобезопасных помещениях при следующих условиях:
— температура окружающего воздуха от 5 до 50°С;
— верхнее значение относительной влажности воздуха — 80% при 25°С и более низких температурах, без конденсации влаги;
— атмосферное давление от 630 до 800 мм рт.ст.;
— примеси агрессивных паров и газов в окружающем воздухе должны отсутствовать;
— вибрация мест крепления и коммутации приборов не более 0,1 мм по амплитуде при частоте до 25 Гц;
— напряженность внешнего магнитного поля частотой 50 Гц — не более 400 А/м;
— напряжение поперечной помехи (помехи, действующей последовательно с входным сигналом) переменного тока частотой 50 Гц — не более 2 мВ для приборов Р25.
2 и Р25.3.
Масса прибора не более 5 кг
Габаритные размеры прибора 120x240x285 мм
Вид и номинальный диапазон изменения входных сигналов — Сигнал переменного тока частотой 50 Гц от 0 до 0,5 В (изменение взаимоиндуктивности от 0 до 10 мГн ). Со встроенным индикатором положения рабочего органа исполнительного механизма.
Вид и количество подключаемых измерительных преобразователей — От 1 до 3 дифференциально-трансформаторных измерительных преобразователей
