Скорострельное патронное десантное орудие времён СССР

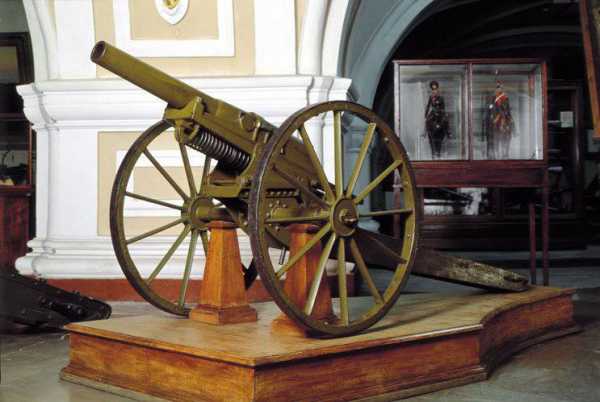

63,5-мм пушка Барановского в музее Артиллерии, инженерных войск и войск связи в Санкт-Петербурге
Классификация
| Десантное орудие Тип |
| образца 1882 г. Модификация |
История производства
| Российская империя Страна производства |
| Барановский В.С. Разработчик |
| 1875 г. Разработано |
| Обуховский, Металлический заводы Производитель |
| c 1878 г. Годы производства |
| более 140 ед. Изготовлено |
| горная, конная пушки Модификации |
История эксплуатации
Характеристики орудия
| 63,5 мм. Калибр |
| 106 кг. Масса ствола |
| 1260 мм. Длина орудия |
| 19,8 калибров Длина ствола |
| 2,8 км. Максимальная дальность стрельбы |
| патронный Принцип заряжания |
| 5 выстр./мин. Скорострельность |
Характеристики снарядов
| граната, шрапнель Типы снарядов |
| 3,35 — 4,2 кг. Масса снаряда |
Предыстория разработки орудия
Затвор Нобеля — Барановского

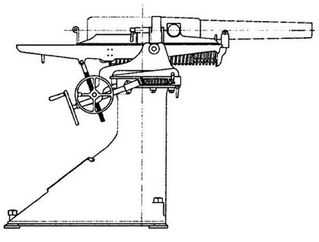

На корабельном станке

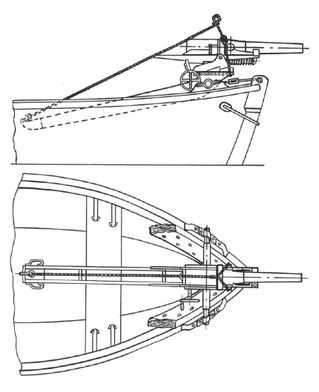

На шлюпке
На колёсном лафете
Во времена парусного флота неотъемлемой частью вооружения кораблей являлись десантные пушки. Они размещались на гребных баркасах и шлюпках. При высадке десанта большая их часть ставилась на специальные колёсные лафеты, перекатываемые расчётом по полю боя.
В середине 60-х годов XIX века в связи с появлением технологий по снижению себестоимости производства стали в большинстве европейских стран произошёл переход на изготовление пушек из этого материала. Сталь, в отличие от применявшейся в артиллерии бронзы, была гораздо прочнее и меньше подвергалась коррозии, чем железо и чугун. Другой задачей для инженеров являлась низкая скорострельность орудий, составлявшая на то время 1,5 — 2 выстрела в минуту.
Одним из первых артиллерийских конструкторов решившим эти проблемы, стал Владимир Степанович Барановский, офицер русской армии и талантливый изобретатель. В 1871 г. были проведены первые полевые испытания 2-х дюймовой скорострельной пушки. В 1872 г. калибр орудия, разрабатывавшегося для конной артиллерии, был увеличен до 2,5 дюймов (63,5-мм), разработаны новые затвор и механизм наведения.
28 декабря 1876 г. генерал-адмирал Вел. кн. Константин Николаевич Романов осмотрев 63,5-мм конную пушку Барановского, приказал приобрести один экземпляр и изготовить к ней опытный морской станок.
Производство орудий
Первый заказ на 10 пушек Барановского Морское ведомство сделало 25 апреля 1878 г., хотя официально её приняли на вооружение лишь в 1882-м. К 1889 г. в Морском ведомстве состояло на вооружении 60 пушек, а к 1901 г. — 125. Стволы орудий изготавливались на Обуховском заводе, а станки — на заводе братьев Барановских и на Металлическом заводе в Санкт-Петербурге.
Описание и характеристики орудия
63,5-мм десантная пушка Барановского имела стальной ствол, поршневой затвор системы Нобеля — Барановского, оснащённый оригинальным устройством самовзведения ударно-спускового механизма и предохранителем, предотвращающим выстрел при недозакрытом затворе, разработанные русским инженером. При осечке выстрела, ударник взводился в боевое состояние поворотом специальной рукоятки. Также затвор был оснащён автоматическим экстрактором стреляной гильзы. Ствол пушки скреплялся кожухом с цапфами, надетыми в горячем состоянии. Длина ствола составляла — 1260 мм, канала — 1070 мм, нарезной части — 778 мм. Число нарезов — 20, крутизна нарезов постоянная, равнявшаяся 30 калибрам. Вес замка — 8,4 кг, вес пушки с замком — 106 кг.
Наведение орудия производилось быстродействующими винтовыми поворотными и подъёмными механизмами оригинальной конструкции Барановского. По вертикали орудие наводилось от -10° до +20°. Вместо простого реечного прицела с мушкой на передней части ствола, пушка была оснащена более совершенным оптическим прицелом Каминского С.К. образца 1872 г., что значительно увеличило точность стрельбы прямой наводкой.
Табличная дальность стрельбы из орудия составляла 1,83 км, предельная — 2,8 км, скорострельность до 5 выстрелов в минуту.
Расчёт пушки, установленной на корабельной тумбе, составлял 4 человека. При десантировании на берег орудие обслуживали: 1 унтер-офицер, 2 комендора, 16 человек прислуги. Для перемещения орудия и тележки с боеприпасами по суше впрягалось в лямки и толкало, держась за дышло, по 8 человек. На одну роту морской пехоты приходилось по два орудия и одной тележке с боеприпасами.
Орудийная установка
С 1879 по 1891 г.г. элементы конструкции станков к десантным 63,5-мм пушкам Барановского непрерывно изменялись, но принципиально все станки были устроены одинаково. Они имели гидравлический (масляный) тормоз отката и пружинный накатник. На корабле станок устанавливался на специальной тумбе, прикреплённой тремя болтами к палубе (в виде равностороннего треугольника). Высота оси цапф от палубы составляла 1068 мм. Чтобы переставить качающуюся часть пушки с корабельной тумбы на колёсный десантный лафет, требовалось отвинтить всего один болт. Высота оси цапф на колёсном лафете составляла 864 мм. На шлюпках пушка устанавливалась на колёсном лафете. При этом колеса снимались, а концы оси лафета помещались в железных подцапфенниках, имевшихся в планшире шлюпки, и прикрывались железными горбылями. Задний конец хобота лафета прихватывался к банке канатом. Таким образом, орудие могло вести огонь со шлюпки в небольшом носовом секторе.
Боеприпасы
В боекомплект 63,5-мм пушки Барановского, входили чугунная граната и шрапнель в унитарном исполнении, картечь орудиям не полагалась.
| Наименование снаряда | Начальная скорость, м/с | Вес снаряда, кг | Вес В.В., гр. |
|---|---|---|---|
| Граната | 372 | 2,55 | 90 |
| Шрапнель | 329 | около 3,0 | — |
История эксплуатации
Десантными пушками вооружались корабли русского флота от канонерских лодок до броненосцев.
В 1902 г. в Пекине рота моряков с помощью десантных пушек обороняла русское посольство от восставших «ихэтуаней». В ходе Русско-японской войны 1904—1905 г.г. пушки использовались в действиях на суше и на море, в том числе служили для «береговой обороны» Командорских островов.
Война показала не достаточную эффективность пушек калибра 63,5-мм (2,5″), и в 1908 г. они были сняты с вооружения флота.
Последующие модификации
Горные пушки Барановского с разборным лафетом для перевозки на вьючных животных были изготовлены в количестве нескольких десятков и проходили службу на Кавказе, в Восточной Сибири и Центральной Азии.
Конные пушки производились в незначительных количествах.
Память
Образцы 63,5-мм пушек Барановского хранятся в музее Артиллерии, инженерных войск и войск связи в Санкт-Петербурге.
Оценка проекта
Унитарное заряжание и применение гидравлического тормоза с пружинным накатником позволили достигнуть более, чем двукратного увеличения скорострельности по сравнению с предыдущими системами, доходившего до 5 выстр./мин. Но недостаточная эффективность 63,5-мм боеприпасов предопределила её замену на более мощные орудия.
Конструкция 76,2-мм (3″) дивизионной полевой скорострельной пушки образца 1902 г. целиком была основана на принципах, разработанных В. С. Барановским. Эта пушка по многим боевым качествам превосходила зарубежные полевые орудия того времени, результатом чего явилась её более чем 30-летняя служба в армии.
Использованная литература и источники
Ссылки
Список литературы
- Широкорад А.Б. Энциклопедия отечественной артиллерии . — Минск: Харвест, 2000. — 1156 с. — ISBN 985-433-703-0
- Шепс А.С. Скорострелки Барановского В.С. — Журнал «Наука и техника». — Москва: Кохан Б.В., 2010, январь № 1(44). — 102 с.
Галерея изображений
Барановский Владимир Степанович (1.09.1846—7.03.1879 г.г.)
Десантная пушка на колёсном лафете
Горная (вверху) и конная пушки

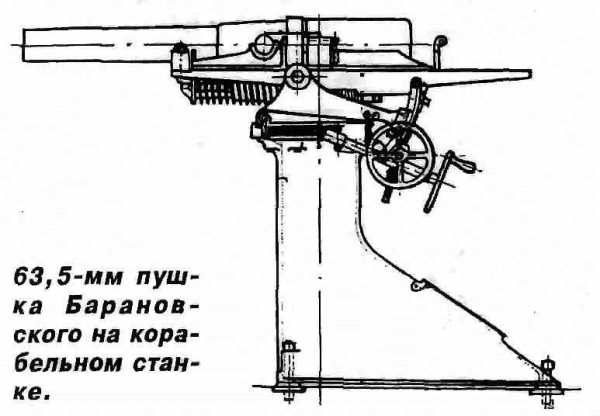

На корабельном станке
На колёсном лафете
Хранение лафетов на спардеке
Десантная пушка — общий вид
Поршневой затвор Нобеля-Барановского
Поршневой затвор Нобеля-Барановского
Поршневой затвор Нобеля-Барановского
Пружинный накатник
Гений русской артиллерии — В.С. Барановский » Военное обозрение
Талантливый русский изобретатель, сын профессора Гельсингфорского университета и изобретателя Степана Барановского. Родился 1-го сентября 1846 г., погиб 7-го марта 1879 г. Само воспитание способствовало развитию в нем призвания к механике и математике, изучая последнюю под руководством лучшего профессора (своего отца). Уже с 11-летнего возраста практически знакомился с механикой, сопровождая отца в его заграничных поездках для ознакомления с тогдашним состоянием вопроса о сжатом воздухе, как механическом двигателе.В 1861 г. Барановский на 15 году жизни явился деятельным пособником в работах отца по устройству «духового самоката» (самоходной тележки с пневматическим приводом).
С ним же в 1862 г. участвовал в выполнении правительственного поручения постройки пневматического двигателя для подводной лодки, и здесь, спроектировав особую конструкцию смычек между трубами духовика, дал возможность уменьшить, затребованную заводом Росселей заказную сумму на 1000 фунтов стерлингов. Не получая никаких дипломов, Барановский тем не менее запасся прекрасным научным образованием, слушая публичные лекции в одном из институтов Парижа и посещая в качестве вольнослушателя петербургский университет. Отсюда Барановский поступил сначала на завод А. И. Шпаковского, затем перешел к Людвигу Нобелю, расставшись с которым, незадолго до своей смерти, приступил к устройству собственного механического и судостроительного завода.
Способствуя общему развитию техники, Барановский обогатил последнюю целым рядом своих изобретений. Главнейшие из них: водоотливная машина для работ на золотых приисках, особого типа пожарная труба и гидропульт. Им же внесено немало полезных усовершенствований в дело артиллерийской техники; на сравнительном испытании митральез, произведенном в Египте, лучшею была признана усовершенствованная шестиствольная «скорострелка» Барановского. Оригинальными достоинствами выделился на опытах изобретенный им зарядный ящик.
Но важнейшим изобретением Барановского в этой области явилась его 2½-дюймовая скорострельная пушка. Вообще он в 1872—1875 годах он создает целое семейство 2,5-дюймовых артсистем — легкую пушку для конной артиллерии, горную пушку и морскую десантную пушку, которые и положили начало отечественной скорострельной артиллерии.
Заслуга В. С. Барановского состоит в том, что он первым оснастил свои орудия устройствами, ставшими непременными принадлежностями любых скорострелок. К ним относился поршневой затвор, снабженный самовзводящимся осевым ударником, автоматически срабатывавшим при закрывании затвора. При этом особый предохранитель исключал возможность случайного выстрела при неплотно закрытом затворе, зато при осечке ударник мгновенно взводился поворотом специальной рукоятки. Для вертикальной (от —10 до +200) и горизонтальной наводок Барановский первым же применил быстродействующие винтовые поворотные и подъемные механизмы. Вместо простого реечного прицела с мушкой на передней части ствола он оснастил свои пушки оптическим прицелом С. К. Каминского, обеспечившим быструю наводку.
Процесс заряжания резко ускорило применение унитарных патронов, а откат после выстрела сокращал гидравлический тормоз в цилиндрическом корпусе, на который надевался пружинный накатник, возвращавший ствол в первоначальное положение. Благодаря этим инженерным решениям пушки В. С. Барановского развивали невиданную по тем временам скорострельность: 5 выстрелов в минуту.
Скорострельные артсистемы В. С. Барановского, открывшие новую эру в истории артиллерии, были сразу же приняты на вооружение российской армии. Любопытно, что при испытаниях его 2,5-дюймовой горной пушки германский «пушечный король» А. Крупп поспешил предложить российскому военному ведомству свою 75-мм горную скорострелку. Но после сравнительных стрельб начальник Главного артиллерийского управления генерал А А. Баренцев доложил военному министру Д. А Милютину, что отечественное орудие по всем статьям превосходит крупповское.
Орудия системы Барановского в составе целой батарей приняли участие в последнем турецком походе и блестяще выдержали определенное для них испытание
Не ограничиваясь разработкой скорострельных пушек, В. С. Барановский в 1875 году создает оригинальный образец картечницы, так в те годы именовали многоствольные, малокалиберные системы, предшественницы пулеметов. Для массового изготовления унитарных патронов он создает станок, конструкция которого практически не менялась почти столетие. Многое мог бы еще сделать для российской артиллерии талантливый инженер, но 7 марта 1879 года он трагически погиб при испытаниях унитарных патронов. Преждевременный взрыв снаряда, при заряжании орудия самим Барановским, смертельно ранил его, и час спустя, в страшных мучениях он скончался.
Дело изобретателя продолжил его двоюродный брат П. В. Барановский, ранее создававший лафеты для скорострелок Владимира Барановского.
