Уникальная битва под Москвой : пушки 19 века против фашистских танков

Интересный материал нашел из истории Великой Отечественной войны, подтверждающий наличие небывалой смекалки у нашего советского военного руководства.

___________________________________________________________________

Пушки 19 века против фашистских танков

В трудные дни обороны Москвы на участке Солнечногорск — Красная Поляна, который обороняла 16-я армия Рокоссовского, произошёл уникальный случай применения артиллерийских орудий времён русско-турецкой войны. В те дни Рокоссовский обратился к Жукову с просьбой срочно помочь противотанковой артиллерией. В резерве у Жукова ничего не было, тот обратился за помощью к самому Сталину. Сталин же предложил Рокоссовскому отобрать немного учебных орудий у артиллерийской академии имени Ф. Э. Дзержинского. Действительно, еще в 1938 году из Ленинграда в Москву была переведена артиллерийская академия, основанная в 1820 году.

Артиллеристы

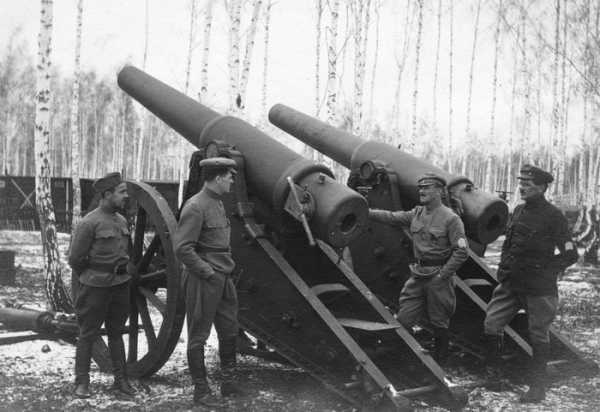

6-дюймовая пушка образца 1877 года.

Но, как оказалось, в октябре 1941 года её материальная часть была эвакуирована в Самарканд. В Москве остался только личный состав — около сотни старорежимных военных специалистов, которых по возрасту в действующую армию уже не брали. Один из этих дедов хорошо знал местоположения артиллерийских арсеналов в Москве и в ближайшем Подмосковье, где были законсервированы очень старые артиллерийские системы. История не сохранило имени этого человека, но в течение суток было сформировано несколько огневых батарей противотанковой обороны большой мощности.

Для борьбы с германскими средними танками подобрали старые осадные орудия калибра 42 линии и шесть дюймов, которые использовались еще при освобождении Болгарии от турецкого ига. После окончания войны по причине сильной изношенности стволов орудия эти доставили на Мытищинский арсенал, где они хранились в законсервированном виде. Стрельба из них была небезопасна, но 5-7 выстрелов они еще сделать могли. Для 42-линеек снарядов было достаточно, а вот для шестидюймовок родных снарядов не оказалось.

Зато на Сокольническом артиллерийском складе имелись в большом количестве трофейные английские осколочно-фугасные снаряды фирмы Виккерс 6-дюймового калибра и массой 100 футов, то есть чуть более 45,4 килограмма. Там же имелись капсюли и пороховые заряды, отбитые в гражданскую войну у интервентов. Все это имущество хранилось с 1919 года настолько аккуратно, что вполне могло использоваться по прямому назначению.
Вскоре сформировали несколько огневых батарей тяжелой противотанковой артиллерии. Командирами орудий стали те самые старые артиллеристы, которые участвовали ещё в русско-японской войне, а прислугой ученики 8-10-х классов московских специальных артиллерийских школ. Орудия не имели прицелов, поэтому было решено стрелять только прямой наводкой, наводя их на цель через ствол. Для удобства стрельбы орудия врыли в землю по самые ступицы деревянных колес.

Германские танки появились внезапно. Первые выстрелы орудийные расчеты сделали с дистанции 500-600 м. Германские танкисты вначале приняли разрывы снарядов за действие противотанковых мин – взрывы были такой силы, что при разрыве 45-килограммового снаряда вблизи танка последний переворачивался набок или становился на попа. Но вскоре стало ясно, что в упор бьют из пушек. Попадание снаряда в башню срывало ее и отбрасывало на десятки метров в сторону. А если шестидюймовый снаряд осадной пушки попадал в лоб корпуса, то он проходил танк насквозь, круша все на своем пути. Немецкие танкисты пришли в ужас – подобного они не ожидали.

Потеряв роту из 15 танков, танковый батальон отступил. Германское командование посчитало происшествие случайностью и направило другой батальон иным путем, где он также напоролся на противотанковую засаду: Немцы решили, что русские применяют какое-то новое противотанковое оружие невиданной ранее мощи.

Наступление противника было приостановлено на всём фронте 16-й армии, и Рокоссовскому удалось выиграть несколько суток, в течение которых прибыло пополнение, и фронт стабилизировался. 5 декабря 1941 года наши войска перешли в контрнаступление и погнали фашистов на Запад.

Маршал Рокоссовский

Источник

aloban75.livejournal.com

Дисковые пушки XIX века: starcom68 — LiveJournal

Давно хотел написать об этих экспонатах музея Артиллерии в С-Петербурге. С одной стороны, на них обращают внимание практически все посетители музея, уж больно вычурно они выглядят. С другой же стороны, информация посвященная этим системам, не очень обильна, исчерпывается пояснительной табличкой и плакатом в музее. Мне же хотелось более обстоятельно поговорить о столь оригинальных артиллерийских артефактах.
1.

К моему удивлению, поиск информации в интернете мало что дал. Почти все, что удалось отыскать, сводилось к пояснительной табличке в музее, в лучшем случае повторяя ее объем. Вторым источником информации для сетевых публикаций послужил цикл статей проф. Маликова В.Г. посвященного истории артиллерии, публиковавшийся в 80-е годы в «Технике молодежи». Там отдельная статья была посвящена дискометам, где в доступной форме кратко описывались эти аппараты.

Выяснить что-то более подробно чрезвычайно сложно. Все что находится в сети, обычно сводится к этим двум источникам. Но в них я так и не нашел ответа на вопрос, зачем было изобретать такую экзотику, если можно было просто взять пушки с нарезными стволами, к тому времени уже давно известные.

Так что я стал копать дальше. Результатами хочу поделиться с вами в этом посте.

К середине XIX века гладкоствольная артиллерия достигла предела своих возможностей. Дальнейшее повышение мобильности, скорострельности, дальности и точности стрельбы орудий возможно было только после качественного скачка технологий. Одним из таких прорывов был переход к нарезным стволам. Сейчас это прописная истина, но артиллеристам тех времен все было не так очевидно. Дело в том, что первые нарезные орудия, несмотря на увеличение точности и дальности стрельбы, обладали многочисленными недостатками и по совокупности характеристик часто были неудовлетворительными.

Прежде всего, стоимость и трудоемкость изготовления нарезных стволов значительно выше, нежели гладких. А живучесть таких стволов, напротив, резко сокращалась. Первые нарезные стволы изготовляли, модернизируя гладкоствольные, путем нанесения нарезов в каналах стволов.

Быстро выяснилось, что чугун для изготовления нарезных стволов не годится (недостаточна прочность при возросшем давлении пороховых газов в стволе по сравнению с гладкоствольными орудиями) и в основном переделка коснулась бронзовых пушек. Однако, в процессе эксплуатации выявились недостатки такой модернизации. Нарезы, выполненные в бронзовых стволах орудий, быстро выгорали под действием пороховых газов и сил трения. В результате модернизированные орудия снова превращались в гладкоствольные, но немного большего калибра, что в свою очередь вело к уменьшению стенки ствола и, как следствие, к снижению прочности орудия. По этим причинам, в итоге, пришлось отказаться от казалось бы перспективного способа модернизации устаревших орудий.

Кроме того, орудия продолжали оставаться дульнозарядными, и скорострельность нарезных пушек весьма снизилась. Корпуса снарядов для таких пушек оснащались выступами. Вот такими:
2.

Эти выступы при заряжании совмещали с нарезами и забивали снаряд в ствол. Между снарядом и стенками канала ствола оставались зазоры, приводящие к прорыву пороховых газов при выстреле, что снижало его мощность. Кроме того, благодаря этим зазорам, снаряд получал колебательные движения случайного характера, что снижало точность стрельбы, сводя на нет все преимущества нарезного оружия. Не говоря уж о том, что случались заклинивания снарядов в стволе при стрельбе.

Предлагались еще полигональные системы. Англичанин Уитворт, например, предложил делать канал ствола в виде скрученного шестигранника, снаряд представлял собой скрученную пирамиду. Точность и дальность стрельбы на испытаниях впечатляли. Столь же впечатлял артиллеристов затейливый способ заряжания такого орудия. Можно было выпендриваться на полигоне, аккуратно вставляя полигональный снаряд в ствол пушки, но в бою такая акробатика была едва ли возможна. Стоимость и сложность таких систем также не оставляли заказчиков равнодушными.
Стоит еще добавить к недостаткам нарезных орудий того времени малую относительную длину ствола.

Как мы видим, сам по себе нарезной ствол в то время еще не обладал подавляющими преимуществами по сравнению с гладким. Лишь когда появились стальные стволы с нарезами прогрессивной крутизны, надежные затворы орудий, снаряды с направляющими поясками, новые пороха, совершенные лафеты, артиллерия действительно перешла на качественно иной уровень, поистене став богом войны.

Но пока до этого было еще далеко. Дорогу дальнейшего развития артиллерии торили в самых разных направлениях. В этих-то условиях и появились орудия, стреляющие дискоидальными снарядами. Им, предшествовало использование т.н. регулированных снарядов в обычных гладкоствольных пушках.

В первой половине XIX в. ведущие страны мира занялись очередным совершенствованием своей артиллерии, широко задействуя теоретические научные исследования внутренней и внешней баллистики. На эту тему есть неплохая статья В. Поддубного, кусочек которой позволю себе процитировать:
Так, была установлена неизбежность отклонения ядра от расчетной траектории, возникающая в следствии неравномерности трения ядра о стенки канала ствола и эксцентриситета его самого. Как результат ядро, покидая канал ствола, приобретало вращение в случайном направлении. И хотя, само вращение ядра придавало ему устойчивость в полете, непредсказуемость направления вращения приводила к практической невозможности точного определения действительной траектории снаряда.
Удалить эксцентриситет ядра из-за технологических трудностей было невозможно. Тогда немецкий физик Магнус в 1852 году предложил обратить один из недостатков ядер в их пользу. В своих трудах он установил, что на тело вращающиеся в обтекающем его потоке газа или жидкости, действует поперечная сила, направленная в ту сторону где окружная скорость тела и линейная потока совпадают. А раз так, то почему не сделать ядро с еще большим эксцентриситетом, предопределив направление его вращения в нужном направлении и тем самым повысив точность расчетной траектории и дальность его полета.
По предложению Магнуса была изготовлена партия сферических гранат с значительным эксцентриситетом. Для определения «легкого” полюса их помещали в ванну с ртутью, и в результате действия сил тяжести, «легкий” полюс оказывался вверху. Дальше на «легкий” полюс наносилась специальная пометка.
Проведенные опытные стрельбы такими гранатами показали правоту теоретических расчетов Магнуса. При заряжании пушки «легким” полюсом вниз граната после выстрела получала вращение снизу вверх и дальность стрельбы возрастала до 1300 метров. А при обратном положении гранаты — «легким” полюсом вверх, граната получала вращение сверху вниз и дальность стрельбы падала до 500 метров.
Но несмотря на удачные опыты дальше экспериментов дело не пошло. Основной причиной по которой были отвергнуты артиллеристами снаряды Магнуса стала большая сложность заряжания орудий такими бомбами. Было практически невозможно их правильно сориентировать в длинных стволах дульнозарядных пушек. В связи с этими обстоятельствами артиллеристы обратили свое внимание на сплюснутые и дискообразные снаряды.

Как писал А. Нилус в своем труде «История материальной части артиллерии»:
Результатом этих опытов было принятие регулированных гранат только в Пруссии и Саксонии.
Успешные результаты при стрельбе регулированными гранатами могли получиться в Пруссии, благодаря прекрасному обучению и дисциплине прусских фейерверкеров и вообще тщательному и разумному исполнению своих обязанностей всеми чинами прусской артиллерии.
Они вряд ли, однако же, могли сохраниться и в действительном полевом сражении. Применение эксцентрических регулированных гранат и бомб к стрельбе из гаубиц и мортир скорее возможно в осадной и крепостной войне, где прислуга закрыта от крепостного огня. В поле, при малейшем замешательстве прислуги, результаты стрельбы регулированными гранатами могут оказаться хуже, нежели нерегулированными. Эти соображения помешали распространению стрельбы регулированными гранатами в других артиллериях.

И вот тут один шаг остается до напрашивающегося решения. Чтобы воспользоваться вышеупомянутым эффектом Магнуса и не мучиться с ориентацией круглого ядра в стволе орудия, нужно сделать снаряд сплюснутым с боков, и заставить его закручиваться в стволе снизу вверх при выстреле. Тогда отпадает необходимость поиска «легких плюсов», а ось вращения снаряда будет всегда ориентирована правильно.

Одними из первых до этого додумались капитан русской артиллерии А.А. Шлипенбах, бельгийский артиллерист Пюйт, англичанин Вулькомб. Они предложили дискоидальные снаряды со сквозными отверстиями для получения эксцентриситета. Главное преимущество этих снарядов они видели в увеличении поперечной нагрузки и большой пробивной силе снарядов в особенности по броневым кораблям, тогда только что появившимся.
Хочу подчеркнуть эту деталь — прежде всего их интересовало увеличение бронепробиваемости снарядов по сравнению с круглыми ядрами. Первоначально эту задачу пытались решить, просто увеличивая калибр пушек, но это приводило к неприемлемому росту веса самих орудий. А здесь была сделана попытка изящно решить проблему.
Однако этим снарядам свойственны недостатки всех эксцентрических снарядов.

Исправить эти недостатки призваны были исследования Поля Сен-Роберто, опубликованные в 1857 г., где описывались способы, благодаря которым сплюснутые снаряды могут получить правильное вращение. Некоторые из этих способов и были реализованы русскими изобретателями, а результат можно увидеть на первом фото.

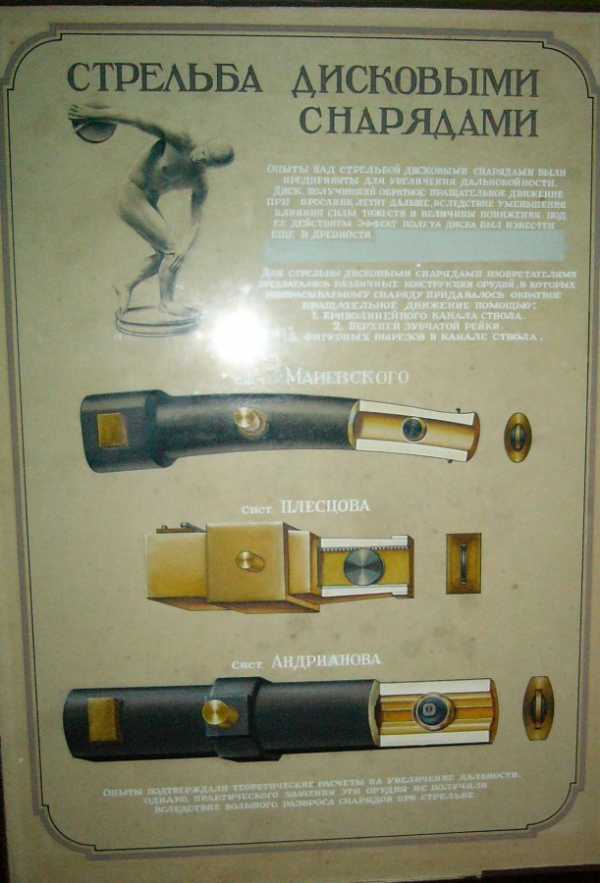

Способы эти наглядно показаны на плакате, установленном рядом с этими орудиями в музее
3.

На верхнем рисунке плаката изображено орудие системы проф. Маиевского Н.В., предложенное им в 1868 г.
4.

5.

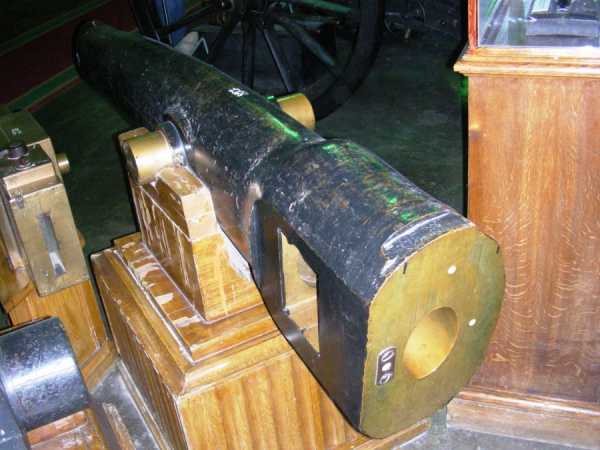

Эта орудие изготовлено с выгнутым вверх каналом ствола. Двигаясь по такому каналу ствола диск под действием центробежной силы прижимался к его верхней части и таким образом приобретал необходимое вращение. Опытные стрельбы в 1871—1873 годах подтвердили правильность расчетов: дисковый снаряд массой 3,5 кг, обладающий начальной скоростью 480 м/с, пролетел 2500 м, в то время как обычное ядро того же веса при тех же условиях — всего 500 м.

Во втором орудии, системы А.И. Плесцова и И.В. Мясоедова, предлагалось закручивать снаряд с помощью зубчатой рейки в верхней части канала ствола.
6.

7.

На торце снаряда-диска укреплялся свинцовый пояс, который при зацеплении с зубчатой рейкой в стволе придавал диску требуемое вращательное движение. Об испытании этого орудия никаких сведений я не нашел.

В третьем орудии, системы А.А. Андрианова, вместо зубчатой рейки использовались прямые нарезы: узкий в верхней части канала ствола и более широкий — в нижней, благодаря чему снаряд в верхней части канала ствола подтормаживался.
8.

9.

Об испытаниях этой системы я тоже никакой информации не нашел.

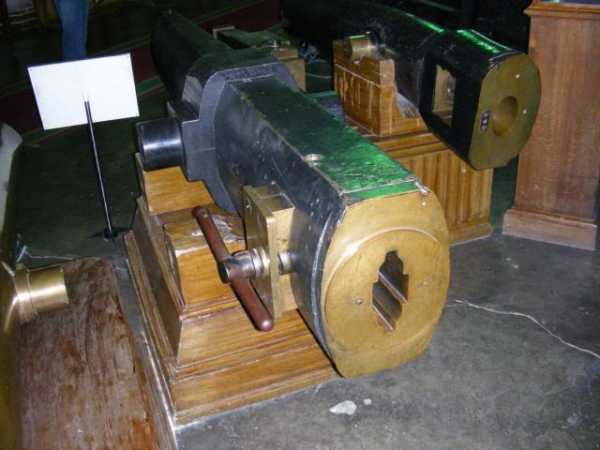

Необходимо отметить, что все три орудия казнозарядные, оснащены клиновыми затворами, отлиты из бронзы.

10. На этой фотографии можно рассмотреть дульные срезы всех трех орудий.

11. Снаряды к этим системам.

Кроме этих систем дискометов, предлагались еще и другие, не менее оргининальные, например, тем же П. Сен-Роберто. Одну из них изготовили англичане. Чтобы придать вращение снаряду, в ней использовалась зарядная камора ниже канала ствола, а у дульного среза имелся небольшой выступ вверху, дополнительно подкручивающий диск.

Испытания этих систем показали, что дальность полета вращающихся дисков была даже выше, чем дальность стрельбы обычными боеприпасами в безвоздушном пространстве. Кроме того, если изменить направление вращения снаряда, то вместе с резким уменьшением дальности стрельбы возникает интересный эффект, названный тыльнобойной стрельбой. То есть снаряд способен, перелетев через препятствие, изменить направление на обратное, словно бумеранг.

Почему же эти системы остались артиллерийскими курьезами, не только потеснившимися нарезными орудиями, но и вообще с испытательных площадок отправившимися сразу в музеи?
Дело в том, что наряду с увеличенной дальностью, пушки-дискометы показали исключительно большой разлет по дальности стрельбы. Точность их была совершенно неудовлетворительная, причем это объяснялось не ошибками расчета или технологическими изъянами при изготовлении, а самим принципом, на котором основывалось их применение. Скорость вращения сплюснутых снарядов зависела от динамических условий (силы трения), которые изменяются в зависимости от условий движения, а не от конструктивных геометрических, заранее обусловленных причин. Траектория полета дисков сильно зависела от атмосферных условий.
Кроме того, емкость снарядов была малой, вследствие чего разрывное действие их было более слабым, чем шаровых. Не говоря уж о том, что применение ударных взрывателей на таком типе снарядов было невозможным, а дистанционных — затруднительным.

Вскоре после изготовления этих орудий началось победное шествие нарезной артиллерии, которая смогла решить задачи, стоящие перед артиллеристами. После этого эффект Магнуса ими вспоминался лишь для того, чтобы внести поправки для стрельбы при боковом ветре, который отклонял траекторию полета снаряда вверх или вниз.

На этом, пожалуй, я завершу свое повествование, спасибо за внимание.

starcom68.livejournal.com

пушки 19 века против фашистских танков

6-дюймовая пушка образца 1877 года.

ribalych.ru

Фотографии орудий в Доме Инвалидов. Французская артиллерия 19 века

Оригинал взят у aeromamont тут, текст авторский:
##########################
Фотографии орудий в Доме Инвалидов.
Людовик XIV в 1670 г. распорядился выстроить дом, в котором ветераны его армии могли коротать свою старость. Эту функцию он сохранил до сих пор, но постепенно Дом Инвалидов становился все больше музеем. В нем находится с 1905 г. Музей армии, объединивший существовавшие ранее Музей артиллерии и Музей истории армии. В итоге там расположилась одна из богатейших европейских коллекций артиллерийских орудий, охватывая все эпохи с XIV в. Только вокруг здания установлены около 800 стволов.
Условия для фотографирования там орудий хорошие. Стволы если не стоят на лафетах и станках, то оборудованы подставками, можно подойти со всех сторон, чтобы почитать надписи. Пояснительные таблички тоже присутствуют, но в основном, к французским орудиям, и не всегда точны.
***
Итак, одно из первых орудий, которое привлекает русских туристов в этом музее:
1.

Разумеется, привлекает их не конструкция, а русская надпись, выбитая на казенной части: «Посетили Берлин. 7 мая 1945 г.
Турковский. Кольцов. Шония. Кондратенко.» Таких орудий с надписями замечено два. Это, видимо, французские крепостные орудия 19 в., ставшие трофеями германской армии и выставленные для обозрения в Берлине.

2. 24-фунтовая пушка «L’Eclatant», отлитая в 1757 г. в Страсбурге.

У этого орудия тоже богатая история. На казенной части пушки сбиты родные монограммы французских монархов и сделана надпись о том, что пушка попала в качестве трофея кайзеру Вильгельму в ходе войны 1870-1871 гг.
Кстати в стволе у этого орудия сделаны нарезы — редкость для орудий 18 в. Впрочем, они могли быть сделаны позднее.
3.

4. Мортира на станке. Франция

Сама мортира конца 18 — начала 19 в., станок 1853 г.

5. Еще одна мортира, этой станок не нужен. (Франция, 1811 г.)

Вообще пушки во дворе музея удачно подобраны, по ним можно увидеть все перепетии, которые прошла Франция. После французской революции, в армии продолжали служить орудия, отлитые в прошлые годы. Но революционно настроенные матросы артиллеристы не могли видеть ненавистные им королевские вензели и лилии, поэтому их беспощадно сбивали зубилами со стволов.

6. Казеная часть 24-фунтовой пушки 18 в.

Впрочем, делали они это без излишнего фанатизма и большая часть украшений стволов оставалась такой же, как и раньше.

7. 16-фунтовая пушка «la curiosite». Франция, 1679 г.

8. Пушка «la nievre» с эмблемой Французской республики.

Кстати, многие орудия в Музее армии стоят вот так, вертикально, опираясь на торель. Место при этом, конечно экономится, но прочитать надписи на казне становится тяжело. Пояснительные же таблички нечасты.

9. Гаубица Наполеоновской армии на лафете. Редкий экспонат, поскольку львиную часть своей артиллерии Наполеон любезно оставил русским в качестве трофеев. Возможно, отлита позже 1812 г.

Кстати, интересная деталь — все пушки французской армии издревле имели собственные имена, а гаубицам и мортирам их обычно не присваивали.

10. Пушка «le nassau» системы Ла Гитта, середина 19 в.

На ней стоит вензель Наполеона III. Это и нижепоказанные орудия учавствовали во франко-прусской войне 1870-1871 г.

11. Орудие «l’Hostile». Франция 1866 г.

12. «La bombarde». Еще одно французское орудие 1866 г.

К сожалению, орудия стоят дульной частью вверх, что не дает возможности сфотографировать нарезы ствола. Да, эти орудия должны быть нарезными и заряжаться с дульной части ствола. Не мудрено, что французская артиллерия проиграла прусской, с ее стальными казнозарядными крупповскими пушками. Не спасли положение даже митральезы.

13. Митральеза де Реффи. Вундер-ваффе Наполеона III.

Пока Гатлинг задумчиво крутил в руках мясорубку, думая, как превратить ее в оружие, французы все сделали без заморочек. 25 стволов калибра 13 мм, стреляющих одновременно на расстояние до 2500 м. Заряжание обойменное, боевая скорострельность 75-125 выстрелов в минуту. Накануне франко-прусской войны Франция имела 190 митральез. В общем-то, при отсутствии пулеметов были неплохим противопехотным средством, но их старались применять в контрбатарейной борьбе… В таком качестве толку от них было немного.

Как вы уже наверное, догадались, во внутреннем дворе стоят французские орудия, но нет правила без исключений.
14. Пушка «el Mercurio». Испания, 1780 г.

С одной стороны, ничего примечательного в этом орудии нет, но это первое испанское бронзовое орудие, встретившиеся мне в музеях. До сих пор попадались только пара португальских кулеврин 16 в. в недрах артиллерийского музея в С-Петербурге.

Кстати, о кулевринах. Есть они и в Парижском Доме Инвалидов.

15. Кулеврина 16 в. Франция.

Отлита при короле Генрихе II. Если приглядеться, то пониже цапф можно увидеть эмблему Дольче Габано ).
На самом деле это монограмма Генриха, в которую вплетены буквы от имен его жены Екатерины Медичи и любовницы Дианы де Пуатье.

Есть во дворе и более старые орудия.
16. Пушка начала 16 в.

Орудие отлито при отце Генриха II, Франциске I. На стволе изображена эмблема Франциска I — саламандра и девиз: «Nutrisco et extinquo» (питаю и гашу). Кого он там питал и чем гасил, сегодня неведомо, но эмблемки на орудиях ставились при нем регулярно.

17. Саламандра на пушке.

18. Еще одна саламандра.

На этой пушке видна также надписи на арабском. учитывая дружбу Франциска I и турецкого султана Сулеймана Великолепного, можно предположить, что это не трофей, а подарок туркам.

19. 172 мм осадное орудие. Франция, нач. 16 в.

Пушка Людовика XII, тестя Франциска I.

20. Пушка времен Людовика XIII. 1621 г.

На этом орудии любопытная эмблема, значение которой я не понял
21.

Снаружи музея выставлены на обозрение многочисленные трофейные орудия. Их много и пояснительных табличек к ним совсем нет. Это печально, поскольку среди них много турецких и египетских орудий, надписи на которых я читать не умею.

22. Полагаю, что это турецкая пушка 18 в. Но наверняка сказать не могу.

23. Надпись, перевод которой может пролить свет на тайну пушки.

24. Еще одно очень красивое, но неопознанное орудие.

25. Надписи на его стволе.

Есть интересное орудие с арабскими надписями и органично стоящей среди них эмблемой Наполеона.
26.

К сожалению, не на всех фотографиях хорошо видно гербы и надписи, так что даже европейские пушки опознаны не все.

27. Предположительно, австрийская пушка.

28. Пушка, отлитая в Вене.

Все-таки в те времена пушки были больше, чем пушки. Многие из них представляли собой настоящие произведения искусства.
Вот дельфины предыдущей пушки крупным планом.
29.

Кстати, несмотря на то, что надписи на этой пушке видны хорошо, выяснить когда и кому она принадлежала, мне не удалось.

30 Надпись на стволе.

Говорится там о графе Карле Людвиге фон Хоффкирхене, но историю этого персонажа я пока не нашел. Так же ничего мне не сказал девиз » IXIMAM AUT MERGAR». Так что если кто поможет пролить свет на тайну этого орудия, буду благодарен.

donbassrus.livejournal.com

Ящик пандоры – Дисковые пушки XIX века

К середине XIX века гладкоствольная артиллерия достигла предела своих возможностей. Дальнейшее повышение мобильности, скорострельности, дальности и точности стрельбы орудий возможно было только после качественного скачка технологий. Одним из таких прорывов был переход к нарезным стволам.

Сейчас это прописная истина, но артиллеристам тех времен все было не так очевидно. Дело в том, что первые нарезные орудия, несмотря на увеличение точности и дальности стрельбы, обладали многочисленными недостатками и по совокупности характеристик часто были неудовлетворительными.

]]> ]]>

]]>]]>

Стоит еще добавить к недостаткам нарезных орудий того времени малую относительную длину ствола.

“Так, была установлена неизбежность отклонения ядра от расчетной траектории, возникающая вследствие неравномерности трения ядра о стенки канала ствола и эксцентриситета его самого. Как результат ядро, покидая канал ствола, приобретало вращение в случайном направлении. И хотя, само вращение ядра придавало ему устойчивость в полете, непредсказуемость направления вращения приводила к практической невозможности точного определения действительной траектории снаряда.

Удалить эксцентриситет ядра из-за технологических трудностей было невозможно. Тогда немецкий физик Магнус в 1852 году предложил обратить один из недостатков ядер в их пользу. В своих трудах он установил, что на тело вращающиеся в обтекающем его потоке газа или жидкости, действует поперечная сила, направленная в ту сторону где окружная скорость тела и линейная потока совпадают. А раз так, то почему не сделать ядро с еще большим эксцентриситетом, предопределив направление его вращения в нужном направлении и тем самым повысив точность расчетной траектории и дальность его полета.

По предложению Магнуса была изготовлена партия сферических гранат с значительным эксцентриситетом. Для определения “легкого” полюса их помещали в ванну с ртутью, и в результате действия сил тяжести, “легкий” полюс оказывался вверху. Дальше на “легкий” полюс наносилась специальная пометка.

Проведенные опытные стрельбы такими гранатами показали правоту теоретических расчетов Магнуса. При заряжании пушки “легким” полюсом вниз граната после выстрела получала вращение снизу вверх и дальность стрельбы возрастала до 1300 метров. А при обратном положении гранаты – “легким” полюсом вверх, граната получала вращение сверху вниз и дальность стрельбы падала до 500 метров.

Но несмотря на удачные опыты дальше экспериментов дело не пошло. Основной причиной по которой были отвергнуты артиллеристами снаряды Магнуса стала большая сложность заряжания орудий такими бомбами. Было практически невозможно их правильно сориентировать в длинных стволах дульнозарядных пушек. В связи с этими обстоятельствами артиллеристы обратили свое внимание на сплюснутые и дискообразные снаряды.”

Как писал А. Нилус в своем труде “История материальной части артиллерии”:

“Результатом этих опытов было принятие регулированных гранат только в Пруссии и Саксонии. Успешные результаты при стрельбе регулированными гранатами могли получиться в Пруссии, благодаря прекрасному обучению и дисциплине прусских фейерверкеров и вообще тщательному и разумному исполнению своих обязанностей всеми чинами прусской артиллерии.

Они вряд ли, однако же, могли сохраниться и в действительном полевом сражении. Применение эксцентрических регулированных гранат и бомб к стрельбе из гаубиц и мортир скорее возможно в осадной и крепостной войне, где прислуга закрыта от крепостного огня. В поле, при малейшем замешательстве прислуги, результаты стрельбы регулированными гранатами могут оказаться хуже, нежели нерегулированными. Эти соображения помешали распространению стрельбы регулированными гранатами в других артиллериях.”

И вот тут один шаг остается до напрашивающегося решения. Чтобы воспользоваться вышеупомянутым эффектом Магнуса и не мучиться с ориентацией круглого ядра в стволе орудия, нужно сделать снаряд сплюснутым с боков, и заставить его закручиваться в стволе снизу вверх при выстреле. Тогда отпадает необходимость поиска “легких плюсов”, а ось вращения снаряда будет всегда ориентирована правильно.

Хочу подчеркнуть эту деталь — прежде всего их интересовало увеличение бронепробиваемости снарядов по сравнению с круглыми ядрами. Первоначально эту задачу пытались решить, просто увеличивая калибр пушек, но это приводило к неприемлемому росту веса самих орудий. А здесь была сделана попытка изящно решить проблему.

Однако этим снарядам свойственны недостатки всех эксцентрических снарядов.

Способы эти наглядно показаны на плакате, установленном рядом с этими орудиями в музее

]]>]]>

На верхнем рисунке плаката изображено орудие системы проф. Маиевского Н.В., предложенное им в 1868 г.

]]>]]>

Эта орудие изготовлено с выгнутым вверх каналом ствола. Двигаясь по такому каналу ствола диск под действием центробежной силы прижимался к его верхней части и таким образом приобретал необходимое вращение. Опытные стрельбы в 1871—1873 годах подтвердили правильность расчетов: дисковый снаряд массой 3,5 кг, обладающий начальной скоростью 480 м/с, пролетел 2500 м, в то время как обычное ядро того же веса при тех же условиях — всего 500 м.

Во втором орудии, системы А.И. Плесцова и И.В. Мясоедова, предлагалось закручивать снаряд с помощью зубчатой рейки в верхней части канала ствола.

]]>]]>

Об испытаниях этой системы я тоже никакой информации не нашел.

Необходимо отметить, что все три орудия казнозарядные, оснащены клиновыми затворами, отлиты из бронзы.

На этой фотографии можно рассмотреть дульные срезы всех трех орудий.

]]>]]>

Снаряды к этим системам.

Кроме этих систем дискометов, предлагались еще и другие, не менее оригинальные, например, тем же П. Сен-Роберто. Одну из них изготовили англичане. Чтобы придать вращение снаряду, в ней использовалась зарядная камора ниже канала ствола, а у дульного среза имелся небольшой выступ вверху, дополнительно подкручивающий диск.

Почему же эти системы остались артиллерийскими курьезами, не только потеснившимися нарезными орудиями, но и вообще с испытательных площадок отправившимися сразу в музеи?

Дело в том, что наряду с увеличенной дальностью, пушки-дискометы показали исключительно большой разлет по дальности стрельбы. Точность их была совершенно неудовлетворительная, причем это объяснялось не ошибками расчета или технологическими изъянами при изготовлении, а самим принципом, на котором основывалось их применение. Скорость вращения сплюснутых снарядов зависела от динамических условий (силы трения), которые изменяются в зависимости от условий движения, а не от конструктивных геометрических, заранее обусловленных причин. Траектория полета дисков сильно зависела от атмосферных условий.

Кроме того, емкость снарядов была малой, вследствие чего разрывное действие их было более слабым, чем шаровых. Не говоря уж о том, что применение ударных взрывателей на таком типе снарядов было невозможным, а дистанционных — затруднительным.

]]>Источник]]>

pandoraopen.ru

Русские пушки XIX века против танков вермахта

Казалось бы, в той грандиозной битве, что шла на подступах к столице зимой 1941-го, исследована каждая деталь, однако мало кто помнит, что на одном из участков фронта решающую роль сыграли русские пушки, изготовленные на Императорском орудийном заводе в Перми еще в 1877 году. А было это на участке обороны Солнечногорск — Красная Поляна, где сражалась 16-я армия под командованием Константина Рокоссовского.

Найти старые снаряды помог случай

Командующему 16-й армией Рокоссовскому предложили воспользоваться учебными орудиями артиллерийской академии имени Дзержинского. Действительно, еще в 1938 году из Ленинграда в Москву была переведена артиллерийская академия, основанная в 1820 году. Но, как оказалось, в октябре 1941 года ее материальная часть была эвакуирована в Самарканд. Помог счастливый случай. В академии работал пожилой человек, который хорошо знал местоположения артиллерийских арсеналов в Москве и в ближайшем Подмосковье, где были законсервированы изношенные и очень старые артиллерийские системы, снаряды и снаряжение к ним.

Новое противотанковое орудие

Потеряв несколько танков, немецкий танковый батальон был вынужден отвести технику. Германское командование посчитало происшествие случайностью и направило несколько танков другим путем, но они также напоролись на противотанковую засаду. В какой-то момент немцы решили, что русские применяют какие-то новые противотанковые орудия. В итоге наступление противника было приостановлено на всем фронте 16-й армии.

Артиллеристский расчет

Командирами орудий стали старые артиллеристы, которые участвовали еще в русско-японской войне и умели управляться с этими монстрами. В качестве артиллерийской прислуги выступили ученики 8–10-х классов московских специальных артиллерийских школ.

Оборона Москвы и Ленинграда

6-дюймовые пушки этой конструкции использовались при обороне не только Москвы, но и Ленинграда. Их перестали использовать только в 1943 году.

Английские снаряды

Пушка имела раздельное заряжание: снаряд и пороховой заряд подавались у этой пушки раздельно. На артиллерийских складах в Сокольниках нашлись английские 6-дюймовые осколочно-фугасные снаряды производства фирмы «Виккерс». Там же были и пороховые заряды, отбитые в Гражданскую войну. При разрыве 45-килограммового снаряда вблизи танка последний переворачивался набок или даже становился на попа.

Настил

Для того чтобы при отдаче хобот орудийного лафета не зарывался в землю, делали деревянный настил и сверху на него клали металлический лист. При отдаче лафет скользил по листу, как по рельсу.

Русское осадное орудие

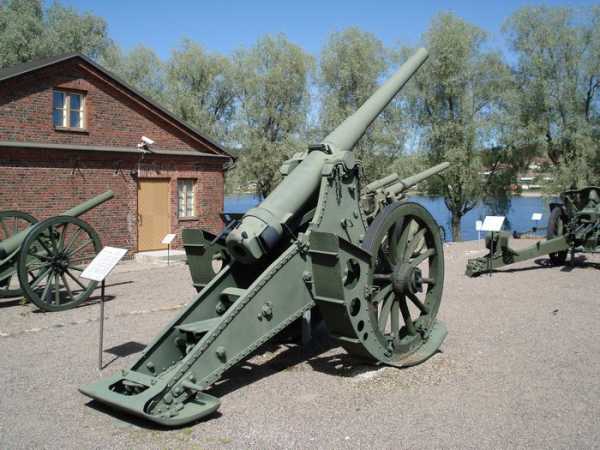

6-дюймовая осадная пушка образца 1877 года — русское тяжелое осадное артиллерийское орудие калибра 152,4 мм. Масса ствола составляла почти три тонны, масса пушки — пять тонн. К началу войны оригинальных боеприпасов для нее почти не сохранилось.

Ветеран нескольких войн

Пушка активно использовалась в русско-японской войне, Первой мировой войне, Гражданской войне в России и в других вооруженных конфликтах начала XX века. Известно несколько ее модификаций со стволами различной массы.

Били прямой наводкой

Орудия не имели прицелов, поэтому было принято очевидное решение — стрелять прямой наводкой, наводя пушки на цель через ствол (этот прием потом не раз и не два применяли в ходе войны). Первые выстрелы орудийные расчеты сделали с дистанции 500–600 м.

Тактико-технические Характеристики

Калибр, мм — 152,4
Длина ствола, калибров — 22
Наибольший угол возвышения, град — +37,8
Угол склонения, град — –16,4
Масса в боевом положении, кг — 4800
Масса в походном положении, кг — 5400
Масса фугасного снаряда, кг — 33,3
Начальная скорость снаряда, м/сек — 458
Наибольшая дальность стрельбы, м — 8963
Скорость перезарядки, сек. — 1

СПРАВКА

В 1917 году в составе русской тяжелой артиллерии имелось 16 четырехорудийных батарей, вооруженных 152-мм (6-дюймовыми) пушками весом 190 пудов. За неимением орудий большой и особой мощности на эти батареи возлагались задачи разрушения долговременных оборонительных сооружений и ведения контрбатарейной борьбы. Первоначальный вариант пушки образца 1867/1877 гг. был разработан в 1871 году Пермским орудийным заводом для осадной артиллерии. В 1873 году пушка прошла испытания, а в 1875 году ее запустили в производство на Обуховском сталелитейном и Пермском орудийном заводах. К 1894 году было изготовлено 208 орудий этого образца.

Источник: http://vm.ru/news/2015/05/09/russkie-pushki-xix-veka-protiv-tankov-vermahta-285929.html?from=sm2

csef.ru

Дисковые пушки XIX века — 23 Июля 2014 | Земля

К середине XIX века гладкоствольная артиллерия достигла предела своих возможностей. Дальнейшее повышение мобильности, скорострельности, дальности и точности стрельбы орудий возможно было только после качественного скачка технологий. Одним из таких прорывов был переход к нарезным стволам. Сейчас это прописная истина, но артиллеристам тех времен все было не так очевидно. Дело в том, что первые нарезные орудия, несмотря на увеличение точности и дальности стрельбы, обладали многочисленными недостатками и по совокупности характеристик часто были неудовлетворительными.
