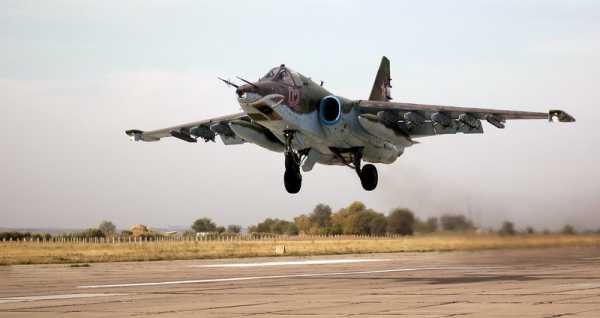

Российский штурмовик Су 25 «Грач»

Отличаясь высокой живучестью и мощным вооружением, штурмовик Су 25 «Грач» эффективно осуществлял поддержку операций сухопутных войск с воздуха. Этот самолёт предназначался с самого начала для боевых действий в дневное время, но в настоящее время он прекрасно работает на поле боя в сложных метеоусловиях и любое время суток.

История возрождения штурмовика «Грач»

После окончания Второй мировой войны во второй половине 1960-х в Советском Союзе не существовало самолёта для воздушной поддержки сухопутных войск и только благодаря генералу армии И.Г. Павловскому, тогдашнему Главнокомандующему Сухопутными войсками и протекции Маршала Советского Союза А.А. Гречко объявлен конкурс на создание нового штурмовика.

Проект ОКБ Сухого машины Т8 стал самым удачным, хотя и требовал существенных доработок. Разработчики старались сочетать и воплотить в самолёте три цели. Первая – это разработать простую и высокотехнологичную конструкцию, где нашли бы применение уже существующие системы реальных самолётов. Вторая цель – сделать машину, обладающую высокой маневренностью и способной продолжать полёт со значительными боевыми повреждениями. Третья – создать самолёт, для эксплуатации которого не требуется бетонных ВПП и способного взлетать с полевых аэродромов с полной боевой нагрузкой в непосредственной близости от линии боевого соприкосновения.

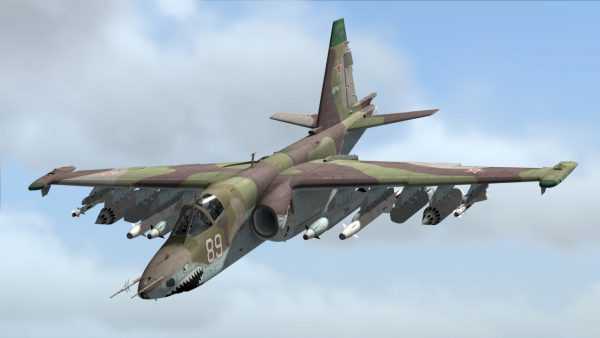

Су 25

Назначенный главным конструктором П.О Сухим, руководитель проекта М.П. Симонов построил прототип для испытаний на прочность уже к 7 ноября 1974 года. В феврале 1975 года, перед днём Советской Армии, лётчик-испытатель В.С. Ильюшин впервые совершил ознакомительный полёт на опытном образце. В сентябре 1978 года, после утверждения требований к штурмовику и представления эскизного проекта, машина проходила государственные лётные испытания.

Летом 1979 года был опробован в воздухе предсерийный образец Т-8-3. На этом прототипе самолёта были воплощены все решения, которым изначально должен соответствовать перспективный штурмовик. С апреля по июнь 1980 года два предсерийных прототипа участвовали в боевых действиях на афганской войне и в марте 1981 года подписали акт о завершении госиспытаний.

В подразделения воинских частей в Афганистане новые машины приходили уже в апреле 1981 года, в строю же официально числились лишь с 1987 года.

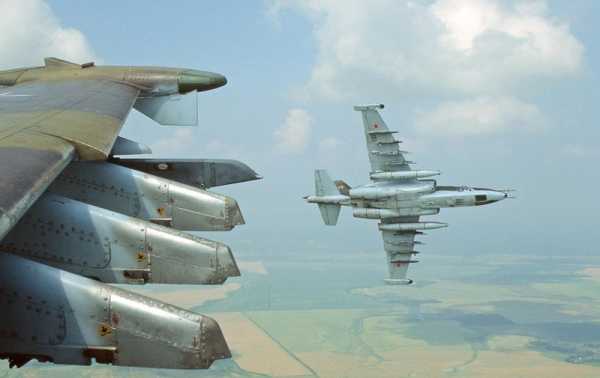

Су 25

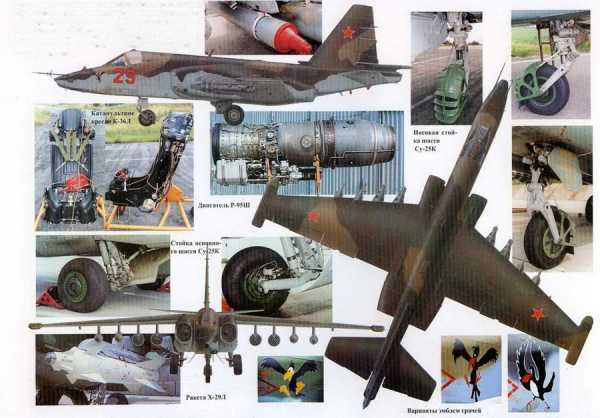

Особенности конструкции самолёта Су 25

Для штурмовика Су 25 «Грач» хорошо подошла традиционная аэродинамическая схема – это моноплан с высокорасположенным крылом и однокилевым хвостовым оперением. Две силовые установки размещены на сопряжении крыла с корпусом, шасси трёхопорное, убирающееся в фюзеляж.

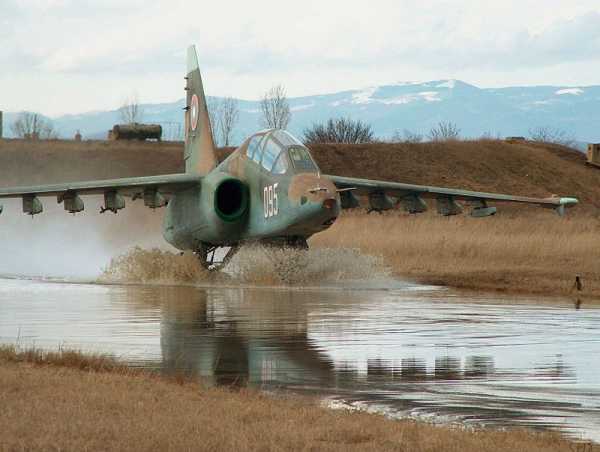

Су 25

Основная задача конструктора была живучесть самолёта, поэтому лётчик размещался в своеобразной титановой капсуле с толстым бронестеклом. Важные агрегаты имели надёжную защиту из брони, наполнитель из полиуретана защищал топливные баки, которые по мере выработки наполнялись ещё и инертным газом.

Опыт войны в Афгане показал, что двигатели Р-95Ш расположены слишком близко по отношению друг к другу, снаряд из ПЗРК, попав в один двигатель, разрушал и второй. Недостаток устранили, поставив между силовыми установками перегородку из брони длиною 1,5 метра и оснастив систему пожаротушения четырьмя шарообразными баллонами с фреоном.

После этих доработок, ПЗРК не сбили ни одного Су 25, хотя повреждения получило большое количество штурмовиков.
Более поздние варианты штурмовика Су 25Т и Су 25ТМ имеют несколько «горбатый» вид, который им придал отсек, размещённый за кабиной пилота, а каркас фонаря конструктивно усилили. ЭЛТ-экран выводит ТВ-изображение на лобовое стекло, в новых кабинах отказались от перископа заднего вида. Система покидания оборудована катапультным креслом К 36Л и обеспечивает катапультирование на нулевой скорости и нулевой высоте.

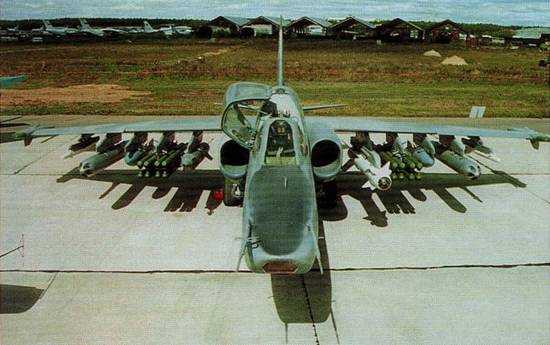

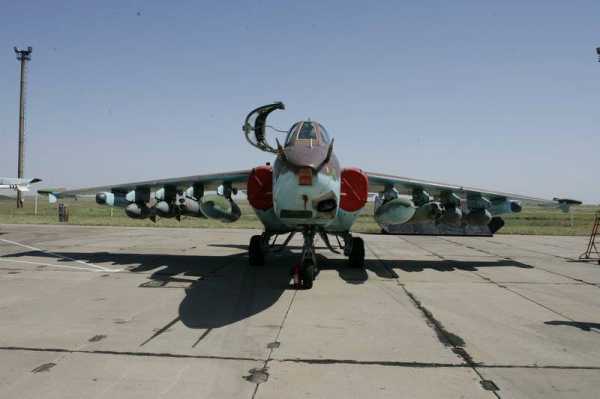

Восемь универсальных пилонов особой прочности расположены под крылом, из которых внутренние и средние несут топливные сбрасываемые баки, другие предназначены для авиабомб и ракет, включая Х-29Т. Два наружных пилона оборудованы держателями для ракет класса «воздух- воздух». Ещё один узел подвески располагается по оси фюзеляжа, он предназначен для контейнеров с системами наведения ПТУР и многофункциональных РЛС.

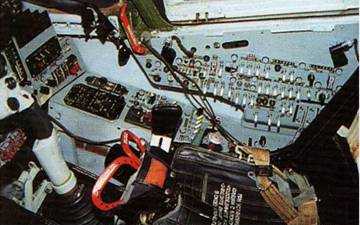

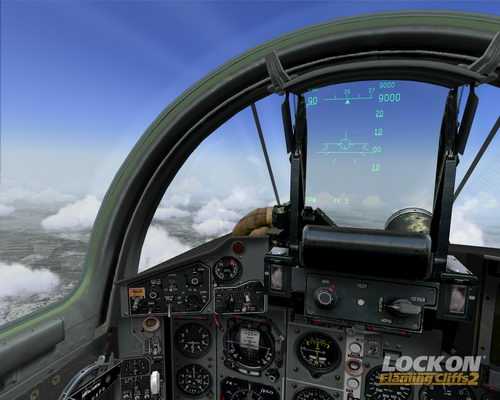

Су 25 кабина

Нельзя не сказать о варианте Су 25УТГ, разработанным специально для подготовки пилотов палубной авиации. Этот штурмовик проходил испытания на борту ТАКР «Адмирал флота Советского Союза Кузнецов».

Так как постоянным местом для дислокации палубного штурмовика определили береговые аэродромы, складываемые крылья были ему не нужны.

Лётно-технические характеристики самолёта Су 25 «Грач»

• Размах крыла – 14,36 м
• Площадь крыла – 30,1 м2
• Силовая установка – 2 х Р-195
• Взлётная тяга – 44,13 кН
• Вес пустого самолёта – 9315 кг
• Максимальный взлётный вес – 17600 кг
• Максимальная скорость – 950 км/ча
• Практический потолок – 7 тыс.м
• Боевой радиус – 300 км
• Дальность без ПТБ – 640 км
• Дальность с четырьмя ПТБ – 1250 км
• Длина разбега бетон/грунт – 550/600 м
• Длина пробега бетон/грунт – 600/700 м
• Вооружение – двуствольная пушка ГШ-30-2
• Точек подвески – 10
• Боевая нагрузка – 1400/4400 кг

Су 25

Интересные факты о штурмовике

Курьёзный случай произошёл 30 марта 2016 года в Приморье. Самолёт Су 25 заходил на посадку, на военный аэродром Черниговка, и неожиданно упал не долетев до полосы, пилот успел катапультироваться. Машина рухнула на хозяйственные постройки во дворе частного дома, пострадал гараж, погибли 50 кур. Самолёт попал на погреб, уничтожив припасы хозяина дома. Военные, по словам пострадавшего, обещали возместить нанесённый ущерб.

Во время войны в Афганистане 24 октября 1987 года, при атаке целей у кишлака Кобай в первом заходе в Су 25 лейтенанта П.Н. Голубцова попал снаряд ПЗРК и оторвал половину хвостового оперения. Начался пожар в двигателе, который удалось частично погасить, пилот принял решение посадить самолёт на своём аэродроме.

Дотянув на одном двигателе до полосы, лейтенант Голубцов произвёл посадку, но система торможения не сработала и пришлось направить самолёт на грунт, чтобы затормозить машину.
Лейтенант Пётр Голубцов награждён орденом Боевого Красного Знамени.
За время войны в Афганистане потеряны лишь 23 машины. Живучесть «Грачей»(так лётчики называли Су 25) феноменальная. Своеобразный рекорд поставил самолёт, на котором после посадки насчитали 165 пробоин.

Су 25

Всего за время боевых действий в Афгане было произведено 139 пусков управляемых ракет и 137 из них поразили цель.

Правительство Ирака сняло с вооружения Су 25 в 2003 году, а в 2014 году вновь закупила эти машины в РФ и Иране, поняв, что этот штурмовик как нельзя лучше подходит для ведения боевых действий против боевиков ИГИЛ.

Россия предполагает оставить на вооружении ВКС самолёты Су 25 до 2020 года. Так, спустя десятилетия подтвердился конструкторский талант инженеров фирмы «Сухой», создавших такой незаменимый штурмовик.

Су 25

Грачи Су 25 видео

aviarf.ru

Легендарный советский штурмовик Су-25 | Журнал Популярная Механика

Заслуги советской штурмовой авиации во Второй мировой войне были настолько велики, что, казалось, этот тип самолетов должен был прописаться в отечественных вооруженных силах на десятилетия. Однако интерес к нему исчез практически сразу после окончания боевых действий.

Разгром штурмовой авиации

Кратковременный интерес к штурмовикам вновь возник в самом начале 1950-х годов, под впечатлением успешного применения Ил-10 китайскими и северокорейскими летчиками в Юго-Восточной Азии. В октябре 1950 года Главнокомандующий ВВС маршал Жигарев даже обратился к Ильюшину с письмом, в котором предлагал рассмотреть вопрос о возобновлении серийного выпуска штурмовика Ил-10М как боевого самолета непосредственной поддержки войск, «еще не утратившего своих боевых возможностей». Запрос не остался без внимания — выпуск был возобновлен, и в течение 1952−1954 годов завод № 168 выпустил 136 экземпляров Ил-10М (которые были списаны всего через два года!).

Несмотря на прохладное отношение военных к штурмовикам, сам Ильюшин оставался верным им до конца, не прекращая разрабатывать новые машины. Например, в 1950 году его КБ приступило к разработке первого в мире реактивного двухдвигательного двухместного бронированного штурмовика Ил-40 с мощным артиллерийским, ракетным и бомбовым вооружением. Первый Ил-40 поднялся в воздух уже в марте 1953 года. Правда, дальнейшая судьба этого самолета печальна.

1967. A-37 Dragonfly Отсутствие легкого ударного самолета во вьетнамской войне (1961−1973) привело американцев к вынужденному преобразованию 39 гражданских Cessna T-37B в A-37A Dragonfly со значительно усиленной структурой, защитой для экипажа, увеличенным внутренним запасом топлива, обеспечиваемым встроенными баками.

В апреле 1956 года министр обороны маршал Георгий Жуков представил руководству страны подготовленный Генштабом и Главным штабом ВВС доклад о состоянии и перспективах развития штурмовой авиации. В докладе делался вывод о низкой эффективности штурмовиков на поле боя в современной войне и фактически предлагалось ликвидировать штурмовую авиацию, обеспечив решение боевых задач по непосредственной авиационной поддержке наземных войск в наступлении и обороне силами бомбардировочной и истребительной авиации. В результате вышел приказ министра обороны, согласно которому штурмовая авиация упразднялась, а все имеющиеся Ил-10 и Ил-10М (ни много ни мало 1700 самолетов!) списывались. Параллельно с разгоном штурмовой авиации было остановлено серийное производство реактивного бронированного штурмовика Ил-40 и прекращены все опытные работы по перспективным самолетам-штурмовикам.

Зачем это было нужно? Дело в том, что с появлением ядерного оружия восторжествовала концепция «дистанционных» войн. Считалось, что будущую войну могут выиграть баллистические ракеты с ядерными боеголовками. Мало того, всерьез рассматривались варианты полного устранения боевой авиации.

1972. A-10 Thunderbolt II Единственный в мире штурмовик, сравнимый с Су-25. Поступил на вооружение армии США с середины 1970-х. Сильный упор на знаменитую сверхмощную 30-мм пушку GAU-8/A не оправдал себя — основным оружием штурмовиков стали неуправляемые бомбы и ракеты. Это один из самых массовых штурмовиков современности — было выпущено более 715 штук.

Вьетнам

Заметим, что штурмовая авиация как класс исчезла не только в СССР, но и во всем мире. Первыми осознали ошибку американцы — помог Вьетнам. Многоцелевые сверхзвуковые F-4 Phantom II и F-105 Thunderchief не справлялись с задачей непосредственной поддержки наземных войск, как, впрочем, и легкие ударные самолеты A-1, A-4 и A-6, малая живучесть которых не позволяла им работать на низких высотах. В итоге специалисты ВМС и ВВС США в полевых условиях сами дорабатывали самолеты, как могли, защищая их. Самой интересной «самоделкой» был легендарный вьетнамский штурмовик A-37 Dragonfly, переделанный из учебного самолета Cessna T-37. Кабину изнутри застелили кевларовыми матами, установили заполненные пенополиуретаном мягкие топливные баки и узлы подвески для вооружения под крыльями. Самое удивительное, что подразделение этих «самодельных» штурмовиков, совершив несколько тысяч боевых вылетов, не потеряло ни одного самолета!

В марте 1967 года ВВС США разослали требования по перспективному самолету непосредственной поддержки войск на поле боя 21 авиастроительной компании. Победивший в конкурсе штурмовик A-10 Thunderbolt II производства Fairchild Republic был одним из самых удивительных самолетов второй половины XX века. Построенный вокруг специально созданной сверхмощной 30-миллиметровой семиствольной пушки GAU-8/A, напоминающий огромный летающий крест, с двумя бочками турбореактивных двигателей на коротких пилонах по бокам хвостовой части фюзеляжа, с причудливым разнесенным вертикальным оперением, с грубыми, «рублеными» формами, самолет оказался предельно технологичным и идеальным для своей единственной задачи — непосредственной поддержки войск над полем боя. А с февраля 1975 года ВВС США стали получать уже серийные штурмовики, аналогов которым не было ни у одной страны мира. На тот момент.

1982. Ил-102 Построенный в 1982 году опытно-экспериментальный самолет Ил-102 стал дальнейшим развитием штурмовика Ил-40. По сути, это Ил-42, проигравший конкурс Су-25. В 1984 году самолет перелетел на аэродром ЛИИ МАП в Жуковском, где был поставлен на консервацию. Ил-102 мог поднимать до 7 т бомбовой нагрузки на 8 узлах подвески.

Нелегальный самолет

За успехами (или неуспехами) американской авиации во Вьетнаме пристально следили в СССР. И если руководство ВВС страны все еще продолжало считать, что каждый новый самолет должен летать «быстрее, выше и дальше», то некоторые авиаконструкторы придерживались иного мнения. Проанализировав опыт послевоенных конфликтов, заместитель начальника бригады общих видов ОКБ «Кулон» (ныне «ОКБ Сухого») Олег Самойлович на свой страх и риск приступил к проработке перспективного самолета поля боя, предназначенного для уничтожения целей при их визуальном обнаружении. Проработку аэродинамической схемы и компоновки будущего самолета поручили ведущему конструктору бригады общих видов Юрию Ивашечкину.

Было принято решение создавать небольшой самолет (меньше размеры — труднее попасть) довольно простой конструкции с применением недефицитных материалов, несложный в пилотировании, с возможностью базирования на грунтовых аэродромах и защиты экипажа от бронебойных пуль до 12,7 мм и осколков ракет до 3 г. Принципиальное отличие будущего Су-25 от американского A-10 состояло в том, что основным оружием американского штурмовика должна была быть уникальная пушка, а Су-25 проектировался с упором на применение в первую очередь неуправляемого оружия — бомб и ракет, как рассказал нашему журналу Юрий Ивашечкин. Выбор, кстати, очень логичный: почти все танки, уничтоженные во Вторую мировую штурмовиками Ил-2, были поражены либо небольшими кумулятивными бомбами, либо реактивными снарядами. Выведение из строя немецких танков из авиационной пушки — единичные случаи.

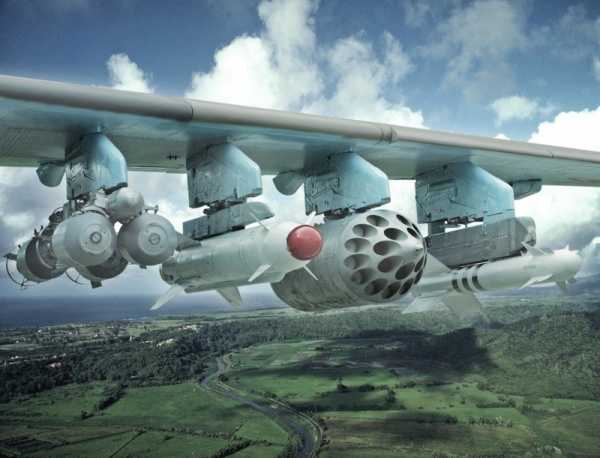

Су-25 оснащен 10 узлов внешней подвески, расположенных под крылом. Два ближних от законцовок крыла предназначены для управляемых ракет «воздух-воздух», а на остальных восьми узлах, с нагрузкой по 500 кг на каждый, может быть навешено различное наступательное вооружение: бомбардировочное (8 авиабомб различного назначения калибров 500, 250 или 100 кг, либо 32 бомбы калибра 100 кг на балочных держателях МБД2−67У, 8 контейнеров КМГУ-2 для минирования, 8 бомбовых кассет РБК-250 или РБК-500), неуправляемое ракетное (256 неуправляемых авиационных ракет (НАР) С-5 калибра 57 мм, 160 НАР типа С-8 калибра 80 мм, 40 НАР типа С-13 калибра 122 мм, 8 НАР типа С-25 калибра 266 мм либо 8 НАР типа С-25 калибра 240 мм), управляемое ракетное (2 ракеты «воздух-воздух» Р-60 или Р-60М на внешних пилонах, «воздух-поверхность» — 4 ракеты Х-25МЛ, 4 ракеты С-25Л, 2 ракеты Х-29Л с полуактивными лазерными головками наведения или 4 ракеты Х-25МТП c тепловой головкой самонаведения).

После многочисленных эскизов была выбрана схема одноместного моноплана с высоко расположенным крылом малой стреловидности и большого удлинения. Двигатели размещались в индивидуальных гондолах по бокам фюзеляжа, выполнявшего роль противопожарной и противоосколочной перегородки, что исключало вероятность их одновременного поражения. Самолет проектировали максимально простым и удобным в обслуживании, этакий летающий автомат Калашникова, вспоминает Юрий Ивашечкин. Уровень подвески авиабомб и ракет приходился как раз на уровне груди среднего человека, что позволяло в случае необходимости подвешивать вооружение вручную. Капоты двигателей легко открывались с земли, позволяя получать к ним мгновенный доступ (попробуйте добраться до двигателей у A-10!). Была встроена даже складная стремянка для самостоятельного выхода летчика из кабины — невиданная роскошь в современной боевой авиации. Характерный «горбатый» профиль самолета образовывала выступающая кабина — благодаря ее расположению пилот получал обзор вперед, вниз и вбок, подобного которому не было ни в одном из существующих советских самолетов.

Конкурс

В мае 1968 года проект достиг определенной степени готовности и Самойлович с Ивашечкиным доложили о нем Генеральному конструктору Павлу Сухому. Самолет Сухому понравился, и он дал добро на продолжение разработки, которая получила заводской индекс «Т-8». В Министерство авиационной промышленности, ГК ВВС, Научно-технический комитет Генерального штаба, Главкому ВМФ и в ЦАГИ были отправлены заявочные документы на новый самолет. Конструкторы стали ждать реакции.

Первым откликнулся НТК Генштаба: лаконичный ответ уместился на одной страничке машинописного текста — такой самолет нам не нужен. НИИ ВВС прислал осторожное заключение, остальные же проект проигнорировали. Тем не менее Сухой на свой страх и риск дал указание продолжить разработку «Т-8».

Надежду давали результаты крупномасштабных маневров «Днепр» в Белоруссии осенью 1967 года, когда сверхзвуковые самолеты Су-7Б и МиГ-21 при поддержке сухопутных войск показали себя значительно хуже, чем устаревшие околозвуковые МиГ-17, единственные самолеты, которые с первого захода успевали выйти на цель, распознать и уничтожить ее.

Между тем анализ вьетнамских событий, хоть и с запозданием, добрался до военного руководства СССР. В начале 1969 года министр обороны СССР Андрей Гречко приказал министру авиационной промышленности провести конкурс легкого самолета-штурмовика (ЛСШ), и уже в марте четыре КБ — Ильюшина, Микояна, Сухого и Яковлева — получили требования на новый самолет. К назначенному сроку у КБ Сухого был не только аванпроект, но и полноразмерный макет самолета, что сразу вывело компанию в лидеры. КБ Микояна представило проект МиГ-21ЛШ, созданный на базе МиГ-21, КБ Яковлева — Як-28ЛШ, а КБ Ильюшина — Ил-42 на базе уже имеющегося опытного штурмовика Ил-40. ВВС отклонили предложения Яковлева и Ильюшина, предложив Сухому и Микояну построить летающие образцы.

Со временем начали расти и аппетиты военных. К середине 1971 года потребовали увеличить скорость у земли до 1200 км/ч (изначально 800 км/ч) и боевую нагрузку до 1,5 т (была 1 т). Все это приводило к усложнению самолета и увеличению его размеров. Особенно сопротивлялся Сухой увеличению максимальной скорости — 1200 км/ч все равно не позволяли удрать от истребителей, но сильно усложняли конструкцию всего самолета. В итоге был достигнут компромисс в 1000 км/ч, и к ноябрю 1971 года КБ Сухого было объявлено победителем.

Отправление поезда

Большинство американских и советских самолетов, решающих одни и те же задачи, внешне довольно похожи: F-15 и МиГ-25, B-1 и Ty-160 и т. д. Однако между A-10 и Су-25 нет почти ничего общего. Все дело в том, что они создавались в полной изоляции друг от друга — американские и советские авиаконструкторы ничего не знали о работах конкурентов. Первые материалы по американскому A-10 стали доступны конструкторам Сухого только в 1971 году. Сразу же после этого Юрий Ивашечкин набросал несколько вариантов компоновки, напоминающие американский штурмовик. Он объяснил нам, что никаких принципиальных преимуществ они не давали, к тому же менять что-либо было уже поздно. Посмотревший эскизы Самойлович отрезал: «Поздно. Поезд уже ушел!»

Несмотря на сохранение первоначальной компоновки, проектируемый Су-25 сильно отличался от первоначального Т-8: были полностью изменены обводы и компоновка, увеличены боевая нагрузка (с 1000 до 1660 кг) и запас топлива. Все это привело к увеличению взлетного веса (с 8340 до 10 530 кг) и физических размеров самолета (длина с 12,54 до 13,7 м, площадь крыла с 21 до 28 м²).

Особые проблемы возникли с бронированием. Обводы головной части были образованы прямыми плоскостями, поэтому большинство броневых плит кабины можно было изготавливать плоскими, что упрощало технологию производства. В качестве брони изначально планировался «бутерброд» из плит стальных сплавов КВК-37Д, который хорошо держал фугасное действие боезаряда, но плохо — пули и осколки, и слоя из сплава АБО-70, устойчивого к пулям и осколкам, но не к фугасам. Между плитами предусматривалась резиновая амортизационная прослойка. Однако такой «бутерброд» не поддавался сварке, а сборка на болтах существенно утяжеляла и увеличивала конструкцию кабины. Выходом стало использование специального титанового сплава АБВТ-20, специально разработанного для Су-25. Помимо возможности создания монолитной сварной кабины, титановая броня позволила сократить общий вес бронезащиты. Кстати, как выяснилось в дальнейшем, к титановой броне пришли и американские конструкторы A-10.

В целом самолет получался очень технологичным. Посетивший в 1972 году опытное производство министр авиапромышленности Петр Дементьев так оценил технологическую простоту почти готовой машины на стапеле: «Таких ‘коньков-горбунков’ в случае чего можно будет клепать по десять штук в сутки!»

В небо!

Впервые Т-8−1, будущий Су-25, поднялся в воздух 22 февраля 1975 года. Пилотировал его шеф-пилот КБ Сухого Герой Советского Союза Владимир Ильюшин, сын легендарного авиаконструктора. Весь год ушел на отработку самолета. Как и американцы, конструкторы столкнулись с проблемой помпажа двигателя при стрельбе крупнокалиберными неуправляемыми ракетами и одновременной стрельбе из встроенной пушки и четырех подвесных пушечных контейнеров СППУ-22. Как и американцы, с проблемами справились.

В ноябре 1975 года самолет был показан министру обороны Андрею Гречко, который впервые напрямую задал вопрос: «Сможет ли Су-25 поразить новый американский танк M1A1 Abrams?» — на что и получил честный ответ: «Может, но с очень малой вероятностью». Для выполнения этой задачи требовался специализированный комплект мощного управляемого оружия. После анализа проблемы было принято решение о создании специализированного самолета для борьбы с танками, впоследствии приведшее к появлению Су-25Т, вооруженного сверхзвуковыми ракетами «Вихрь».

Другой проблемой будущего Су-25 были серийные заводы. Никто не хотел брать в производство непрестижный штурмовик. Вот стратегические бомбардировщики или, на худой конец, ударные истребители — это да! А штурмовик — мороки много, а денег мало. И только в 1977 году удалось «прописать» самолет на Тбилисском авиазаводе им. Димитрова. Причем был шанс и вовсе лишиться этого самолета: в это же время к Брежневу обратился первый секретарь Коммунистической партии Польши Эдвард Герек о передаче лицензии на выпуск самолета на польском авиазаводе в городе Мелец.

Ромб

Понемногу тбилисский завод начинал осваивать производство Су-25, выпуская по паре в год. Самолеты поступали на затянувшиеся государственные испытания. В марте 1980 года по личному указанию министра обороны Дмитрия Устинова было принято решение о проведении испытаний в «особых условиях» — в зоне реальных боевых действий в республике Афганистан. За эту командировку КБ Сухого обещали зачесть все оставшиеся испытания. Вместе с двумя Т-8 (будущими Су-25) в Афганистан командировались и шесть самолетов вертикального взлета и посадки Як-38М, которые должны были проверить концепцию создания аэромобильных войск. Программа испытаний получила название «Ромб». Ничего подобного послевоенная история прежде не знала.

Артиллерийское вооружение самолета представляет собой одну встроенную пушечную установку ВПУ-17А с пушкой ГШ-30 калибра 30 мм. Боезапас установки составляет 250 снарядов, скорострельность — 3000 выстрелов в минуту.

Базой для испытаний был выбран аэродром Шинданд, куда в апреле 1980-го и перебазировались самолеты. Поначалу стрельбы и бомбометание проводились на импровизированном полигоне в 9 км от аэродрома. Но в самом начале мая 9-я мотострелковая дивизия начала Фарахскую операцию, в ходе которой наткнулась на укрепрайон в узком горном ущелье. Еще на входе в ущелье на минах подорвались два БМП, а пехоту встретил сильнейший огонь. На каждом изломе ущелья находились мощные ДОТы, вооруженные крупнокалиберными пулеметами, что делало практически невозможным использование штурмовых вертолетов. Было принято решение применить пару Су-25, которые работали в ущелье три дня, делая по 3−4 боевых вылета в день, используя неуправляемые ракеты, фугасные и бетонобойные снаряды. Но основным оружием были «соточки» — стокилограммовые бомбы АБ-100; 32 «соточки» располагались на восьми подкрыльевых узлах подвески. Самолеты заходили в ущелье с тыла, «ныряли» с вершины горы и двигались навстречу нашим частям, не давая моджахедам времени развернуть крупнокалиберные пулеметы. После окончания работы штурмовиков пехота вошла в ущелье без единого выстрела и потерь.

Как вспоминал Ивашечкин, после операции оружейники решили смоделировать работу АБ-100, взорвав в ущелье эквивалентный заряд взрывчатки. После взрыва участники испытания дня три не могли прийти в себя — одно только акустическое воздействие было шокирующим. Что же чувствовали в ущелье душманы, на которых в течение трех дней непрерывно валились эти бомбы, вызывая, помимо прочего, сильные осыпи, никто и представить не мог. После Фарахской операции Су-25 стали активно привлекать и для других боевых действий. Вскоре они завоевали у пехоты ласковое прозвище «гребешки». В начале июня 1980 года операция «Ромб» была успешно завершена, программа испытаний выполнена и пара Су-25 благополучно вернулась в Союз. А в мае 1981 года первая партия из 12 серийных Су-25 поступила на вооружение в 200-ю отдельную штурмовую авиационную эскадрилью (200-я ОШАЭ). Ровно через четверть века в России возродилась штурмовая авиация.

На внешней подвеске самолет может дополнительно нести четыре подвесные пушечные установки СППУ-22−1 с пушкой ГШ-23 или СППУ-687 с пушкой ГШ-301.

Работа с огоньком

Почти сразу после получения новых самолетов 200-я ОШАЭ была срочно перебазирована в Афганистан на уже знакомый аэродром Шинданд — уж больно военным понравился получившийся самолет. 19 июля 1981 года первый Су-25 сел на аэродром, а уже 25 июля штурмовая эскадрилья стала принимать активное участие в крупномасштабной операции в горном массиве Луаркох. После многодневной обработки горного массива «гребешками» противник полностью покинул район, понеся крупные потери. Чуть позже Су-25 появились в районе Герата, а к осени — на юге Афганистана в районе второго по величине города страны — Кандагара. У штурмовиков к этому времени появилось и второе прозвище — «грачи».

Всего за год 200-я эскадрилья выполнила более 2000 боевых вылетов, не потеряв ни одной машины. Наиболее эффективным оружием были 80-мм ракеты С-8, особенно в варианте С-8Д с объемно детонирующей головной частью. Применялись также кассетные бомбы и зажигательные баки. Самым сильным эффектом обладали объемно-детонирующие бомбы ОДАБ-500, имеющие ужасающую мощность. Их применяли по серьезным целям.

К 1983 году сложилась и тактика использования новых самолетов. Как правило, Су-25 начинали огневое воздействие, выполняя первый заход на цель, после чего появлялись Ми-24, точечно зачищавшие оставшиеся очаги сопротивления. Научились Су-25 работать и ночью — первый штурмовик сбрасывал светящиеся авиационные бомбы САБ, в свете которых, как на футбольном стадионе, следующее звено «грачей» начинало свою жуткую работу. Освоили Су-25 и профессию минеров, осуществляя минирования караванных троп с высоты 300−500 м на скорости 700 км/ч из контейнеров КМГ; в 1984—1985 годах они выполнили 80% всех минных постановок. Благодаря эффективности и универсальности Су-25 быстро стали в Афганистане самыми востребованными самолетами, их пилоты имели наибольший налет по сравнению с летчиками самолетов других типов. Без штурмовиков не обходилась ни одна операция, и география базирования непрерывно расширялась: Баграм, Кандагар, Кабул, Кундуз, Мазари-Шариф.

Штурмовик Су-25 Размах крыльев: 14,36 м // Длина: 15,53 м Площадь крыла: 30,1 м² // Максимальная взлетная масса: 17600 кг // Нормальная взлетная масса: 14600 кг // Боевая нагрузка: максимальная 4400 кг, нормальная 1400 кг // Масса топлива во внутренних баках: 3000 кг // Максимальная скорость с нормальной боевой нагрузкой: 950 км/ч // Потолок: 7000 м (кабина негерметична) // Дальность полета с нормальной боевой нагрузкой без ПТБ: 495 км (у земли), 640 км (на высоте) // Двигатели: два Р95Ш тягой 4100 кгс каждый.

К осени 1985 года душманы стали активно применять переносные зенитные комплексы, и количество потерь среди самолетов начало расти. Наибольший ущерб наносили американские ПЗРК Red Eye. Для противодействия им на самолетах резко увеличили количество инфракрасных отстреливаемых ловушек, выведя их отстрел на боевую гашетку. Теперь после выхода из атаки ловушки автоматически отстреливались от самолета в течение 16 секунд — этого было достаточно, чтобы уйти на безопасные 5 км.

В конце 1986 года у душманов появились более совершенные ПЗРК Stinger с двухдиапазонной головкой самонаведения, от которых Су-25 несли наибольшие потери. Найти эффективное «противоядие» против «Стингеров» так и не смогли, однако потери удалось уменьшить, в корне улучшив систему пожаротушения, — после попадания значительное количество самолетов стало добираться до аэродромов. В 1989 году Су-25 покидали Афганистан последними, прикрывая вывод советских войск. За все время афганской войны в воздухе было потеряно 23 штурмовика. В среднем один потерянный самолет приходился на 2600 боевых вылетов. Это очень хорошие показатели.

В дальнейшем Су-25 принимали участие практически во всех конфликтах с участием советского оружия: в ирано-иракской войне 1987−1989 годов, где они выполняли до 1100 (!) боевых вылетов в день, в Анголе, в конфликте между Эфиопией и Эритреей, в карабахском конфликте, в грузино-абхазской войне, в Таджикистане и, конечно, в Чечне. И везде эти самолеты заслужили только отличные отзывы.

Модификации

Существовало (и существует) огромное количество модификаций легендарного самолета. Остановимся лишь на самых главных. С 1986 года на заводе в Улан-Удэ начался выпуск «спарки» Су-25УБ — учебно-боевого двухместного самолета. Если не считать добавления второго места пилота, самолет практически полностью идентичен классическому штурмовику и может использоваться как для обучения, так и для боевых действий. Самая современная модификация серийного штурмовика Су-25СМ отличается от «первоисточника» более современным комплексом бортового радиоэлектронного оборудования. Проект палубного штурмовика с катапультным взлетом Су-25К так и не вышел за стадию проекта (ввиду отсутствия российских авианосцев с катапультами), зато было выпущено несколько палубных учебно-тренировочных самолетов Су-25УТГ, предназначенных для базирования на борту авианесущего крейсера «Адмирал флота Кузнецов» с трамплинным взлетом. Самолет оказался настолько удачным, что служит основным учебным самолетом для тренировки пилотов палубной авиации.

Су-25 весьма универсален и может нести бомбовое вооружение различного назначения: осколочно-фугасные, фугасные, бетонобойные, осветительные, фотографические, зажигательные авиабомбы и баки. Нормальная боевая нагрузка самолета составляет 1400 кг, максимальная — 4400 кг.

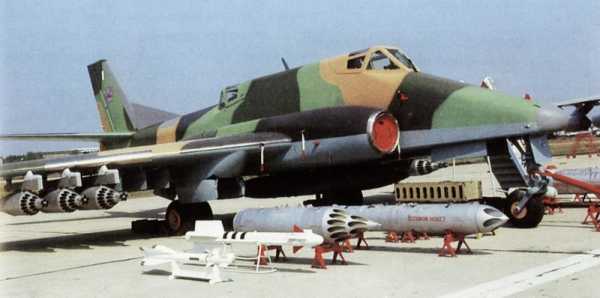

Но самая интересная и сложная модификация — противотанковый самолет Су-25Т, решение о создании которого было принято еще в 1975 году. Основной проблемой при разработке этого самолета стало создание бортового радиоэлектронного оборудования (БРЭО) для обнаружения, сопровождения и наведения ракет на бронированные цели. За основу самолета был взят планер двухместного учебно-тренировочного самолета Су-25УБ, все пространство, отведенное для второго пилота, заняло новое БРЭО. Пришлось также вынести пушку в закабинный отсек, расширить и удлинить носовую часть, где расположилась дневная оптическая прицельная система «Шквал» для управления стрельбой сверхзвуковыми ракетами «Вихрь». Несмотря на значительное увеличение внутреннего объема, места для тепловизионной системы в новой машине не нашлось. Поэтому система ночного видения «Меркурий» монтировалась в подвесном контейнере под фюзеляжем на шестой точке подвески (кстати, аналогично проблема была решена и с A-10). Противотанковому штурмовику не удалось завоевать лавров своего старшего брата Су-25 — он не участвовал в противотанковых сражениях на территории России, а на экспорт не поставлялся. Тем не менее незаурядность самолета подчеркивалась названием Су-34 (в честь легендарного танка Т-34), которое машина носила некоторое время. Позднее оно было отдано другому самолету. Самая совершенная модификация Су-25 ныне носит название Су-25ТМ (иногда — Су-39, под этим именем самолет может поставляться на экспорт). Она отличается совершенной бортовой электроникой, позволяющей эффективно поражать точечные цели в любую погоду.

В полном расцвете сил

Как сказал нам на прощание Юрий Ивашечкин, Су-25 может еще долго оставаться в строю — до морального устаревания ему далеко. Единственное, что подлежит периодической замене, это бортовая электроника: оборудование стремительно устаревает, поскольку технический прогресс в этой сфере развивается семимильными шагами. А от себя заметим, что, несмотря на неказистый вид и небольшие размеры, Су-25 — это действительно самый великий современный российский боевой самолет. И это вам подтвердит каждый, кто воевал и кому доводилось видеть этого трудягу в работе, а не только на демонстрационных полях авиационных выставок.

При подготовке статьи активно использовалась книга Ильдара Бедретдинова «Штурмовик Су-25 и его модификации», М., 2002

Статья опубликована в журнале «Популярная механика» (№4, Апрель 2008).

www.popmech.ru

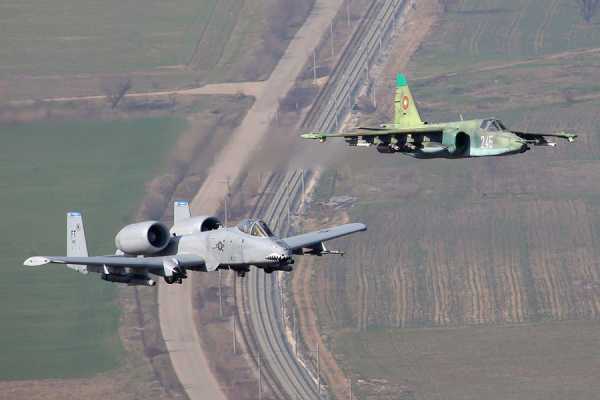

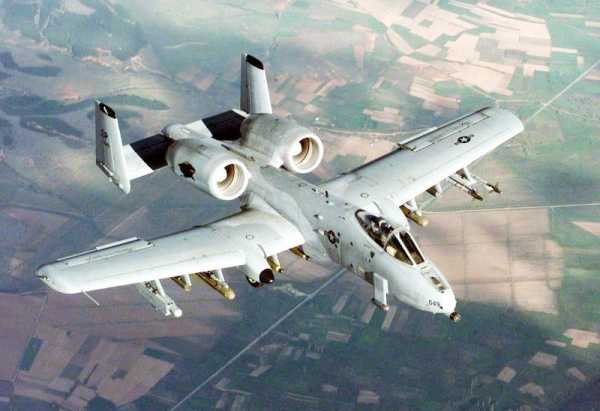

Грач против Бородавочника. Штурмовики Су-25 и А-10

Немногие армии мира могут позволить себе такую роскошь, как штурмовик.
Например из союзников по НАТО Тандерболт-2 хотели приобрести Германия, Англия и Бельгия, так же облизывались на него японцы, корейцы и автралийцы… Но все в итоге, посчитав что он слишком дорог, отказались, ограничившись истребителями-бомбардировщиками и многофункциональными истребителями.
Обладателей Су-25 значительно больше, но если убрать из списка всех халявщиков из бывших союзников и республик Советского Союза, получивших самолет за бесценок от СССР… то в принципе — картина та же. Исключение — Конго купившее «сушки» в 1999 году и сегодняшний Ирак.
В целом, даже для богатых стран, специализированный самолет-штурмовик, как оказалось — дорогое удовольствие. Ни монархии Персидского залива, привыкшие сорить деньгами на военные игрушки, ни даже стремительно наращивающий силу Китай — таких самолетов не имеют. Ну с Китаем вопрос отдельный — там роль эрзац штурмовиков могут играть многочисленные клоны МиГов семнадцатых (J-5), девятнадцатых (J-6) и иже с ними, а людские ресурсы почти безграничны… избыток мужского населения надо куда-то девать.
В общем, серьезных армий, могущих себе позволить штурмовики, сейчас в мире сейчас две — американская и наша. А представляют противоборствующие стороны соответственно A-10 Thunderbolt II (о котором я подробно писал тут) и Су-25.
У многих рождается закономерный вопрос –
«Кто же из них круче лучше?

Апологеты Запада, сразу скажут, что А-10 круче, потому что у него есть мононхромный экран в кабине берет больше и летит дальше.
Патриоты скажут, что Су-25 более скоростной и живучий. Давайте попробуем рассмотреть плюсы каждого самолета в отдельности и взглянуть пристальнее.
Но сперва немножко истории — как появились обе машины.

. Хронология создания

США

1966 год открытие ВВС программы A-X (Attack eXperimental — ударный экспериментальный)
Март 1967 года – объявлен конкурс на проектирование относительно недорогого бронированного штурмовика. Участвует 21 авиастроительная фирма
Май 1970 – подняты в воздух два прототипа (YA-9A и YA-10A – финалисты конкурса)
Октябрь 1972 года – начало сравнительных испытаний
Январь 1973 года – победа в конкурсе YA-10A от Fairchild Republic. Заключен контракт (159 млн долларов) на производство 10 предсерийных самолётов.
Февраль 1975 года – полет первого предсерийного самолета
Сентябрь 1975 года – первый полет с пушкой GAU-8/A
Октябрь 1975 года – полет первого серийного A-10A
Март 1976 года – самолеты начали поступать в войска (на авиабазу Девис-Монтен)
1977 год – достижение боеготовности и принятие на вооружение ВВС США

СССР

Май 1968 года – начало инициативного проектирования в ОКБ Сухого, принятие облика генеральным конструктором П.О.Сухим. Тогда самолёт ещё носил название «самолёт поля боя» (СПБ).
Конец 1968 года – начало продувок в ЦАГИ
Март 1969 года – конкурс на лёгкий штурмовик. Участвовали: Т-8 (с двумя 2 х АИ-25Т), Як-25ЛШ, Ил-42, МиГ-21ЛШ
Конец 1969 года – победа Т-8, требование военных 1200 км/ч
Лето 1970 года – проработка проекта, создание документации
Конец 1971 года – финализация облика, договорились с военными о максимальной скорости в 1000 км/ч
Январь 1972 года – закрепление облика Т-8, начало макетных работ
Сентябрь 1972 года – утверждение макета и комплекта документации у заказчика, начало постройки опытного самолёта
Февраль 1975 года – полёт первого прототипа (Т-8-1)
Лето 1976 года – обновленные прототипы (Т-8-1Д и Т-8-2Д) с двигателями Р-95Ш
Июль 1976 года – получение наименования «Су-25» и начало подготовки к серийному производству
Июнь 1979 года – полет первой серийной машины (Т-8-3)
Март 1981 год – окончены ГСИ и самолет рекомендован к принятию на вооружение
Апрель 1981 года – самолет начал поступать в строевые части
Июнь 1981 года – начало применения Су-25 в Афганистане
1987 год – официальное принятие на вооружение

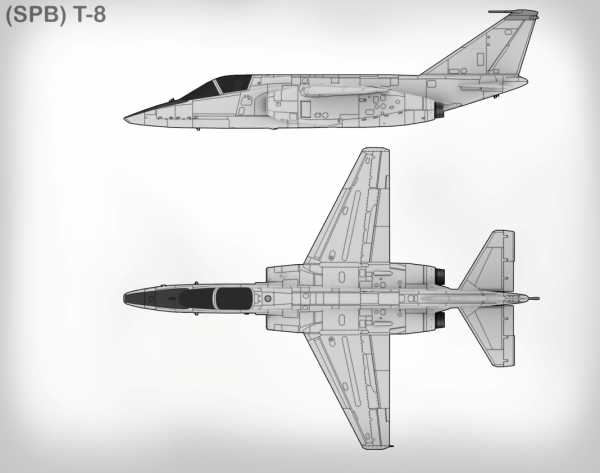

Проект СПБ (Самолет поля боя) ОКБ Сухого

. Сравнение на бумаге

Тактико-технические характеристики самолетов пришлось собирать долго и упорно, ибо ни в одном источнике они не бились.
ТТХ А-10 в рунете (с максимальной скоростью в 834 км/ч ) — это вообще нечто, имеющее в истоках старую советскую брощюру 1976 года. Короче как с той пушкой GAU-8 и массой ее снарядов, везде в рунете (кроме мого поста о ней в svbr) публикуемой неверно. А вычислил я это, считая варианты боевой нагрузки — с имеющейся массой нихрена не билось.
Потому пришлось полазить по сайтам супостатов, в ходе чего я даже нашел 500 страничное РЛЭ мануал для А-10.

Короче итогом всего этого стали пост про А-10 и такая табличка:

Преимущества «Бородавочника»

Радиус действия и боевая нагрузка

И действительно, А-10 «берет» больше

Максимальная боевая нагрузка А-10 — 7260 кг, плюс боекомплект пушки (1350 снарядов) — 933,4 кг.
Максимальная боевая нагрузка Су-25 — 4400 кг, боекомплект пушки (250 снарядов) — 340 кг.

И летит дальше:

Тандерболт-2 имеет больший радиус действия — от 460 км с нормальной нагрузкой (в миссиях «непосредственная поддержка») до 800 км налегке (в миссиях «воздушная разведка»).
У Грача же боевой радиус 250-300 км.

Во многом из-за того, что двигатели Тандерболта экономичнее.
Стендовый расход TF34-GE-100 — 0,37 кг/кгс·ч, у Р-95Ш — 0,86 кг/кгс·ч.
Тут любители американской техники в воздух чепчики бросают и радуются — «Грач в два с половиной раза прожорливее».

Почему так?
Во-первых движки Тандерболта двухконтурные (на Граче — одноконтурные), а во вторых — двигатель Су-25 более неприхотлив и всеяден (например, он может вместо авиационного керосина кушать… дизтопливо), что само собой, не идет на пользу топливной эффективности, но расширяет возможности применения самолета.
И так же следует помнить, что часовой расход топлива, не есть километровый расход (ибо скорости самолетов различаются, и на крейсерской скорости тот же Су-25 пролетает за час на 190 км больше).

К дополнительному плюсу А-10 можно отнести наличие системы дозаправки топливом в воздухе, которая еще более расширяет его возможный радиус действия.

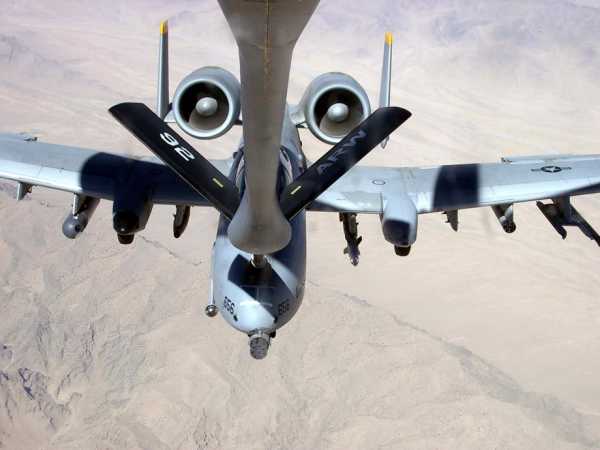

Дозаправка топливом от воздушного танкера KC-135

Отдельная мотогондола двигателя

Дает плюсы при модернизации самолета — новая силовая установка от размеров мотогондолы не зависит, можно воктнуть, что нужно. Так же, вероятно, такое расположение двигателя дает возможность возможность его быстрой замены при повреждении.

Хороший обзор из кабины

Форма носовой части бородавочника и фонарь кабины обеспечивают летчику хороший обзор, что дает лучшую ситуативную осведомленность.
Но не решает проблем с поиском целей невооруженным глазом, таких же как и у летчика Су-25.
Об этом подробнее — ниже.

Превосходство «Грача»

Скорость и маневренность

Тут вперед выходит Су-25.
Крейсерская скорость «Бородавочника» (560 км/ч) почти в полтора раза меньше скорости «Грача» (750 км/ч).
Максимальная, соответственно — 722 км/ч против 950 км/ч.
По вертикальной маневренности, тяговооруженности (0,47 против 0,37) и скороподъемности (60 м/с против 30 м/с) Су-25 тоже превосходит американца.
При этом в горизонтальной маневренности американец должен быть лучше — за счет большей площади крыла и меньшей скорости на вираже. Хотя, к примеру, летчики пилотажной группы «Небесные гусары», пилотировавшие А-10А, говорили, что разворот с креном больше 45 градусов у А-10А идет с потерей скорости, чего не скажешь о Су-25.
Летчик-испытатель, Герой России Магомед Толбоев, летавший на А-10 подтверждает их слова:

«Су-25 более маневренный, у него нет ограничений как у А-10. К примеру, наш самолет может полностью выполнять сложный пилотаж, а «американец» не может, у него ограниченные углы тангажа и углы крена, вписаться в каньон А-10 не может, а Су-25 может…»

Живучесть

Принято считать, что живучесть у них примерно равная. Но все же «Грач» более живуч.
А Афганистане штурмовикам приходилось работать в очень суровых условиях. Помимо всем известных поставленных террористам американских ПЗРК «Стингер»… в горах Афганистана Су-25 встретили интенсивное огневое воздействие. Стрелковка, крупнокалиберные пулеметы, МЗА… причем «Грачей» зачастую одновременно обстреливали не только снизу, но и сбоку, сзади и даже… сверху!
Хотелось бы посмотреть на А-10 в таких передрягах (с его большим фонарем кабины с «отличным обзором»), а не в условиях преимущественно равнинного Ирака.

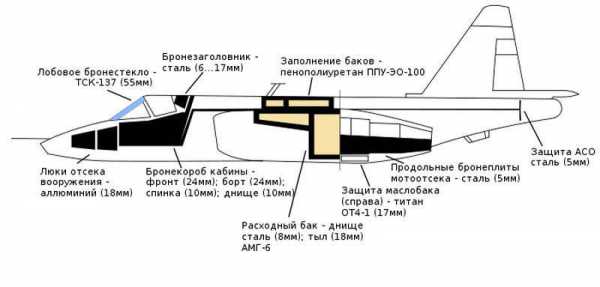

Оба бронированы, но конструктивно… бронекабина А-10А из титановых панелей скрепленных болтами (которые сами становятся вторичными элементами поражения при прямом попадании), у Су-25 — сварная титановая «ванна»; тяги управления на А-10А — тросовые, на Су-25 — титановые (в хвостовой части фюзеляжа из жаропрочной стали), выдерживающие попадания крупнокалиберных пуль. Двигатели тоже разнесены у обоих, но у Су-25 между двигателями фюзеляж и бронепанель, у А-10 — воздух.

При этом «Су-25» геометрически меньше, что несколько снижает вероятность попадания по нему из стрелковки и МЗА.

Гибкость базирования

Грач менее требователен к аэродрому.
Длина разбега/пробега Су-25: на бетонной ВПП — 550/400 м (на грунте — 900/650 м). При необходимости — он может взлетать и садиться с грунтовых ВПП (тогда как у А-10 заявлена только посадка на траву).
Длина разбега/пробега А-10: 1220/610 м.

Грачу не нужен специальный комплекс для перезарядки пушки, в отличие от А-10.

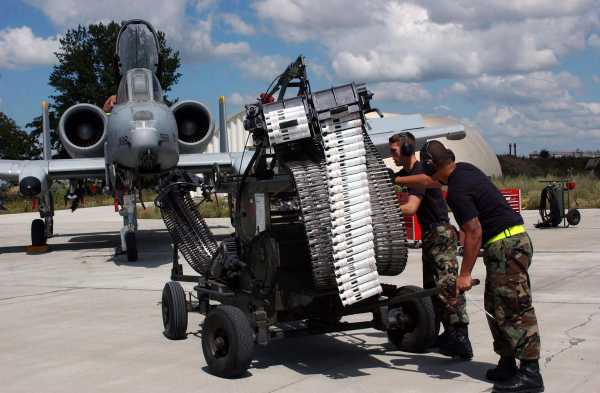

Специальный комплекс ALS (Ammunition Loading System) для перезарядки GAU-8

И самое интересное.
Летчикам Су-25 не нужен холодильник с Кока-колой! Шучу Двигатель «Грача» Р-95, который хают за «прожорливость» (стендовый расход 0,88 кг/час против 0,37 кг/час у американца)… гораздо более неприхотлив и всеяден. Дело в том, что двигатель Су-25 можно заправлять… дизтопливом!
Сделано это было, чтобы Су-25, действующие вместе с наступающими частями (либо с «аэродромов подскподскока», подготовленных площадок), могли при необходимости заправляться у тех же танкистов.

Стоимость

Цена одного А-10 — 4,1 млн.$ в ценах 1977 года, или 16,25 млн.$ в ценах 2014 года (это цена внутренняя для американцев, т.к. А-10 на экспорт не поставлялся).
Стоимость Су-25 установить сложно (ибо давно снят с производства)… Принято считать (в большинстве источников я встречал именно эту цифру), что стоимость одного Су-25 – 3 млн. $ (в ценах 2000-х годов).
Так же встречал оценку, что Су-25 был вчетверо дешевле А-10 (что примерно сходиться с вышеприведенными цифрами). Ее предлагаю и принять.

. Взгляд из окопа

Если перейти от бумаги к конкретным оврагам, т.е. от сравнения циферок к боевым реалиям, то картина получается интереснее.

Я сейчас для многих крамольную вещь скажу, но вы не спешите кидаться помидорами стрелять — дочитайте до конца.
Солидная боевая нагрузка А-10, в общем-то бессмысленна. Ибо работа штурмовика это «появился – расчесал противника – свалил», пока он не очухался и не организовал ПВО.
Штурмовик должен поразить свою цель с первого, максимум со второго захода. В третий и другие заходы эффект неожиданности уже утрачен, непораженные «цели» попрячутся, а те, которые не хотят прятаться — приготовят ПЗРК, крупнокалиберные пулеметы и другие, неприятные для любого самолета штуки. А еще и могут прилететь вражеские истребители, вызванные на подмогу.
И для этих одного-двух (ну трех) заходов – семь тонн боевой нагрузки А-10 избыточны, не успеет он все вывалить адресно по целям.

Аналогичная ситуация с пушкой, имеющей огромный темп стрельбы на бумаге, но позволяющей стрелять только короткими очередями продолжительностью в одну секунду (максимум — две). За один заход Бородавочник может позволить себе одну очередь, а затем минута охлаждения стволов.
Секундная очередь ГАУ-8 это 65 снарядов. За два захода максимальный расход боеприпасов — 130 шт., за три — 195 шт. В итоге из боекомплекта в 1350 снарядов остается 1155 неиспользованных снарядов. Если даже лупить двухсекундными очередями (расход 130 шт / сек), то после трех заходов остается 960 снарядов. Даже в этом случае 71% (а реально – 83%) боекомплекта пушки по сути не нужен и избыточен. Что, кстати подтверждается той же «Бурей в пустыне», фактический расход снарядов составил 121 шт. за вылет.
Ну да ладно, запас карман не тянет — оставим ему, чтобы по пути вертолеты сбивал надо же куда-то утилизировать ненужный американцам обедненный уран 238.

Хорошо, скажете вы – мы можем не брать полную боевую нагрузку (возьмем столько же, сколько и Грач), а залить побольше топлива и даже прихватить еще пару-тройку ПТБ (подвесных топливных баков), серьезно увеличив радиус действия и время пребывания в воздухе. Но в большом боевом радиусе А-10 кроется другая закавыка.
Больший радиус действия имеет неприятную для дозвукового самолета оборотную сторону. Чем выше дальность полета — тем дальше аэродром от места боя, соответственно — лететь на помощь своим войскам придется дольше. Ладно, если штурмовик в это время барражирует в районе «передовой»… а если это вылет по экстренному запросу с земли?
Одно дело лететь на 300 километров со скоростью 750 км/ч (вылет Су-25), и совершенно другое лететь на 1000 км (а примерно на столько и даже чуть дальше можно утащить А-10 с 4 тоннами боевой нагрузки полными баками и парой ПТБ) со скоростью 560 км/ч. В первом случае сухопутное подразделение, прижатое огнем, будет ждать штурмовик 24 минуты, а во втором 1 час 47 минут. Что называется – почувствуйте разницу (с).
А зону ответственности штурмовикам товарищи военные будут «нарезать» на карте сообразно радиусу действия. И горе тем американским пехотинцам, подразделения которых придутся на края радиуса.

Но, мы забыли, что американский штурмовик с кучей топлива (и возможностью дозаправки топливом в воздухе) может долго «висеть» над передовой, в готовности отработать по вызову с земли. Тут, правда, все равно сохраняется проблема вызова с другого края большой зоны ответственности… Но может и повезти — и вызовут ребята атакованные где-нибудь рядом.
Топливо и моторессурс правда придется переводить зря, но это не самое страшное. Есть другое серьезное НО. Этот сценарий плохо подходит для войны с равнозначным противником, имеющим фронтовые истребители, самолеты ДРЛО, дальнобойные ЗРК и загоризонтные РЛС в зоне боевых действий. С таким противником повисеть над передовой в «ожидании звонка» не получится.
Вот и получается, что бумажное вроде бы серьезное преимущество – практически обнуляется реальной жизнью. Возможности А-10 по дальности и боевой нагрузке – представляются избыточными. Это как с забиванием гвоздя (уничтожения важной точечной цели на передовой) микроскопом… Можно взять обычный молоток (Су-25), а можно кувалду (А-10). Результат один, а трудозатраты выше.

При этом всем стоит помнить, что Су-25 значительно дешевле. На цену одного А-10 можно купить 4 Су-25, которыми можно закрыть ту же (если не большую) зону ответсвенности с гораздо более высокой скоростью реагирования.

А теперь, давайте подумаем, что для штурмовика самое важное.

Штурмовик должен а) точно и быстро поразить цель, б) выбраться из под огня живым.

По первому пункту у обоих самолетов есть проблемы (и даже у их сегодняшних модификаций А-10С и Су-25СМ). Без предварительного качественного целеуказания с земли или беспилотника обнаружить и поразить цель с первого захода зачастую невозможно.
А у сравниваемых нами А-10А и Су-25 с этим все еще хуже, поскольку нормального прицельного комплекса не было (об этом и проблемах, с которыми столкнулись в Ираке — тут).
Ни оптико-электронного прицела (для ракет с ТВ-наведением пилот А-10 осуществлял поиск цели на монохромном экранчике убогого разрешения через головку самонаведения ракеты с узким полем зрения), ни РЛС штурмовики не несли. Правда «Грач» при этом имел свой лазерный дальномер-целеуказатель «Клен-ПС», с помощью которого мог применять управляемые ракеты класса «воздух-поверхность» с лазерными ГСН (С-25Л, Х-25МЛ, Х-29Л). «Бородавочник» же бомбы с лазерным наведением мог применять только при внешней подсветке целей лазером.

Пуск управляемой ракеты Х-25МЛ с штурмовика Су-25

По второму пункту («выбраться из под огня живым») преимущество однозначно у Су-25. Во-первых, вследствие более высокой живучести. А во-вторых, вследствие гораздо более высокой максимальной скорости и лучших разгонных характеристик.
А сейчас, к примеру, на Су-25СМ3 у нас еще и устанавливается комплекс индивидуальной защиты «Витебск».

. Разный подход

Пока писал эту статью, мне вспомнился один эпизод из фильма «Snatch».

В данном случае — более здоровый и тяжелый А-10А (со смертельным ударом™) у меня прочно ассоциируется с роскошным Джоржем, а маленький и жилистый цыган Микки — с Су-25.

Вроде бы самолеты одного класса, а начинаешь разбираться и понимаешь, что на самом деле машины очень разные. А отличия их обусловлены разным подходом и концепциями применения.

«Тандерболт» это скорее такой защищенный летающий «истребитель танков», заточенный на долгое время пребывания в воздухе и свободную охоту. Мощный и тяжелонагруженный, тащущий на себе кучу боеприпасов на все случаи жизни. Его комплекс вооружения (сверхмощная пушка GAU-8/A и управляемые ракеты AGM-65 «Мейверик») в первую очередь был «заточен» на атаку танков, для нивелирование советского танкового преимущества на земле (наметившегося в конце 60-х и оформившегося в 70-х годах ХХ века), а уже затем — на непосредственную поддержку войск.

«Грач» же создавался, как рабочая лошадка для пекла. Как выносливый, дешевый и неприхотливый самолет для войны, который должен был решать задачу поддержки сухопутных войск «дешево и сердито», подходя максимально близко к противнику и обрабатывая его бомбами, НУРСами и пушкой… А в отдельных случаях ракетами с лазерной ГСН уничтожать точечные цели.

Как видим сегодня — идея «самолета вокруг пушки» себя не оправдала (особенно учитывая, что подавляющее большинство целей А-10А уничтожил ракетами «Мейверик»), и в следующей модификации А-10С ушел на высоту, получив прицельные контейнеры в качестве «глаз» и высокоточное оружие в качестве «длинной руки» и сохранив атавизмы в виде пушки и брони.
А концепция дистанционной войны и сокращения потерь фактически выдавила его из «штурмовиков» в нишу истребителей-бомбардировщиков, чем на мой взгляд во многом и обусловлены его сегодняшние проблемы. Хотя иногда Бородавочник «принимается за старое» и утюжит наземные цели (желательно побеззащитнее)… но все же, похоже, что американцы всерьез намерены снова похоронить штурмовик как класс.

Наши же отказываться от Су-25 не намерены. Не так давно была открыта ОКР «Шершень» на новый перспективный штурмовик, а затем заговорили и о программе ПАК ША. Правда в конце-концов, изучив возможности модернизированного Су-25СМ3, военные вроде как пока решили отказаться от новой платформы, и отжать до суха потенциал старичка Су-25, модернизируя все оставшиеся в ВВС машины по программе СМ3. Может быть даже производство Су-25 развернули бы снова, если бы завод по их производству не остался после развала СССР в Грузии, а Улан-Удэнский авиационный завод (выпускавший в свое время Су-25УБ, Су-25УТГ и планирующий выпускать Су-25ТМ) производство Су-25 уже свернул.
Не смотря на звучащие периодически бредовые мысли по замене Су-25 легким штурмовиком на базе Як-130 — наши военные от штурмовиков отказываться не собираются. И даст бог, вскоре мы увидим замену старому доброму Грачу.

Как ни стараются военные фантазеры избавить поле боя от обычного солдата… пока наступления этих времен не видать. Нет, в отдельных случаях можно сражаться роботами, но это решение очень «нишевое» и не для серьезной войны.
В масштабной войне с сопоставимым противником все эти сегодняшние дорогие свистелки-перделки быстро уйдут в прошлое. Ибо тот кто будет наносить удары высокоточными ракетами/бомбами ценой в 100000 $ и выше по ДОТам себестоимостью 50000 руб и 60 человекочасов чаботы — обречен. Потому все эти разговоры о высокоточном оружии, замене штурмовиков на беспилотники, самолетах 6-го, 7-го и 8-го поколения, «сетецентрической войне» и прочих радостях при серьезной и масштабной заварухе быстро прекратятся. А на поле боя снова придется вернуться штурмовикам, места в кабинах которых придется занять Иванам да Джонам…

judgesuhov.livejournal.com

Су-25ТМ (Су-39). Су-25 «Грач»

Обозначение Су-25ТМ присвоено усовершенствованному варианту штурмовика Су-25Т. Су-25Т при несомненно возросшей по сравнению с Су-25 боевой эффективностью все еще не обладал «круглосуточностью». Круглосуточным штурмовиком должен был стать Су-25ТМ. В данный вариант был в 1990 г. доработан прототип Т8-М1. Вместо подвесного контейнера с телевизионной системой «Меркурий» использован контейнер с ИК обзорно-прицельной системой «Ход». Вместо контейнера «Ход» возможна подвеска других, в частности контейнера с РЛС «Кинжал» или РЛС «Копье-25».

Т8-15 с бортовым номером «15» голубого цвета. На самолете внедрены «афганские» доработки, направленные на снижения уязвимости самолета от ракет ПЗРК.

Су-25 с бортовым номером «25» красного цвета. 357-й отдельный штурмовой авиационный полк 16-й воздушной армии. Восточная Германия, начало 90-х годов. На внешней подвеске — УР воздух-поверхность Х-29МЛ с палуактивным лазерным наведением. На внешний пилон подвешена УР воздух-воздух Р-60 ближнего радиуса действия.

Су-25 с бортовым номером «12» красного цвета, 16-я воздушная армия. Восточная Германия. На мотогондолу нанесено изображение грача. Обратите внимание на продублированный на вертикальном антибликовом щитке бортовой номер самолета.

Су-25К ВВС Чехии в специальной окраске для аэрошоу Air Таtoo, проходившем в Боскомб-Дауне. Великобритания, в июле 1992 г.

Су-25УБ советских ВВС. Все «не экспортные» спарки несли в носовой части фюзеляжа по левому борту эмблему завода в Улан-Удэ — стоящий на задних лапах медведь черного цвета на белой фоне. Размер эмблемы и форма белого фона варьировались.

Су-25К 30-го Отстравского штурмового авиационного полка ВВС Чехословакии. В носовой части фюзеляжа изображена акулья пасть, на правом борту самолет в разное время имел изображения трех девиц или три изображения одной девицы. По-любому, рисунков было три, в какой последовательности они друг друга сменяли — не суть важно.

Су-25К ВВС Ирака. Иракские штурмовики принимали участие в ирано-иракской войне.

Прототип Су-25Т, бортовой номер «09» голубого цвета.

Прототип палубного учебно-тренировочного самолета Су-25УТГ

Второй прототип Су-25Т. На внешней подвески ракеты воздух-воздух ближнего радиуса Р-60, блоки 122-мм НАР Б-13Л. авиабомбы ФАБ-500М-62, ПТУР 9М120 «Вихрь», корректируемая бомба КАБ-500Л (на правом внутреннем пилоне), УР воздух-поверх — часть Х-29Т с телевизионным наведением (на левом внутреннем пилоне).

Пушка штурмовика Су-25. Начиная с самолетов 10-й производственной серии на стволы пушки ГШ-2-30 устанавливался — общий дульный тормоз.

Пушечная установка штурмовика Су-25Т. На Су- 25TМ стоит такая же стрелковая точка.

Крупный план внешней подвески того же самого самолета. На внутреннем пилоне — ракета Х-29Т с телевизионным наведением. На едином балочном держателе подвешено восемь ПТУР 9М120 «Вихрь». Видна также бомба ФАБ-500.

На внешней подвеске под правой плоскостью крыла Су-25ТМ, слева направо: контейнер РЭБ МПС-410 «Омуль», ракета воздух-воздух Р-77 среднего радиуса (массо-габаритный макет), восемь ПТУР 9М120 «Вихрь».

Под левой плоскостью крыла штурмовика Су-25Т подвешены. слева направо: УР воздух-поверхность Х-25МЛ с полуактивным лазерным наведением (дальность полета 20 км. масса боевой части 90 кг), блок 122-мм НАР Б- 13Д, УР воздух-воздух ближнего радиуса действия Р-60 (массо-габаритный макет).

Боекомплект пушки ГШ-2-30 штурмовиков Су- 25Т и Су-25ТМ составляет 250 снарядов.

По опыту войны в Афганистане были приняты меры, направленные на снижение вероятности поражения штурмовиков ракетами с тепловыми головками самонаведения. На Су-25 стали монтировать по два блока устройств отстрела ИК ловушек и дипольных отражателей АСО-2В с каждого борта фюзеляжа.

Под плоскостью крыла «строевого» Су-25 подвешено шестнадцать 100-кг бомб ФАБ-100 и УР Р-60. Боевая нагрузка производит впечатление.

Кабина штурмовика Су-25: указатель скорости КУС-2, высотомер УВ-75-15-ПВ. индикатор радиолокационного высотомера А-031-4, авиагоризонт KПП-K1, плановый навигационный прибор НПП-МК, индикатор крена и скольжения ДА-200П, часы, расходомер топлива. Слева — панель управления оружием. Справа панель системы предупреждения об облучении СПО-15, табло аварийной сигнализации, тумблеры управления гидросистемой и тормозами. На левой бортовой консоли расположены органы управления радиостанцией, выпуском тормозного парашюта. РУДы.

Передняя кабина спарки Су-25УБ/УБК практически идентична кабине одноместного штурмовика. В задней кабине на стандартном месте отсутствует панель управления вооружением, органы управления вооружением расположены на отдельном пульте в верхней части приборной доски. Мощный каркас фонаря сильно ограничивает обзор из задней кабины. На снимке задняя кабина самолета Су-25УБК.

Правая бортовая консоль: органы управления системой ближней радионавигации РСБН и автоматического радиокомпаса АРК-2. освещения кабины, запуска двигателя, отстрела ловушек.

Крупный план пульта управления вооружением в задней кабине Су-25УБК

Индикатор на фоне лобового стекла на штурмовике Су-25 отсутствует, вместо него над приборной доской доминирует электрооптический прицел АСП-17.

Как и на других советских самолетах последнего поколения, на Су-25 установлено исключительно надежное катапультируемое кресло семейства К-36. Кресло разработана на фирме «Звезда» под руководством Гая Ceвepина. Кресло К-36Л обеспечивает пилоту благополучное катапультирование со стоящего на аэродроме самолета, кресло класса «0–0». В двух цилиндрически контейнерах рядом с заголовником расположены стабилизирующие парашюты кресла.

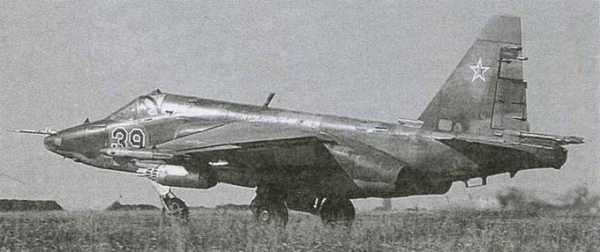

Су-25 с бортовым номером «29» красного цвета. Баграм, Афганистан. конец 80-х гобое. Маркировка самолета соответствует его внешнему виду и 198S г. В этот период активность советской авиации в Афганистане достигла пика. Самолет несет необычно большую для горных условий Афгана боевую нагружу, обычно подвесное вооружение ограничивалось небольшим количеством блоков НАР крупного калибра.

Разработку РЛС «Кинжал» вело НПО «Ленинец» из Санкт-Петербурга, но работы пришлось свернуть главным образом по причине проблем, возникших с поставкой украинских комплектующих. РЛС «Копье» разработана концерном «Фазотрон» и является вариантом РЛС «Жук» с антенной меньшего, чем у базового варианта, диаметра.

РЛС «Жук» предназначена для установки на модернизированные истребители МиГ-21. РЛС «Копье-25» способна обнаруживать цель типа танк на дальностях до 25 км, цель типа катер — на дальностях до 75 км, воздушные цели — на дальности до 25–50 км в зависимости от эпр. РЛС может одновременно сопровождать до восьми целей и наводить ракеты на две. В случае оснащения Су-25ТМ контейнером с РЛС «Копье», самолет способен поражать воздушные цели ракетами Р-27 и Р-77 с полуактивным радиолокационным наведением. Однако штатным режимом работы РЛС «Копье» является режим работы «по земле», возможно поражение морских целей противокорабельными ракетами Х-31А и Х-35.

Демонстратор Су-25ТК. Внешний вид самолета при виде спереди вызывает уважение. Снимок сделан па военном шоу в АбуДаби. Самолет настойчиво рекламировали в разных странах, прежде всего — в государствах Персидского залива. Покупателей пока не нашлось.

Штурмовик Су-25, под крылом — «глупое», но надежное и достаточно зффективное оружие: неуправляемые 57-мм ракеты.

В вариант Су-25ТМ был доработан, как уже отмечалось, первый прототип Су-25Т — Т8М-1. Машина получила «фирменное» обозначение Т8ТМ-1 (бортовой номер «08»). Затем из Т8М-4 был переоборудован еще один прототип — Т8ТМ-2 (бортовой номер «09» голубого цвета) в 1991 г. К концу 1993 г. программа летных испытания прототипов Су-25ТМ в основном была выполнена, но запустить самолет в серию уже не представлялось возможным даже при наличии финансирования: рухнула налаженная система кооперации. Фактически требовалось создавать новый борт, в частности поменять РЛС с «Кинжала» на «Копье». По информации справочника Джейн испытания Су-25ТМ с БРЛС «Копье-25» в контейнерном исполнении начались в 1996 г.

Второй прототип (бортовой номер «09») штурмовика Су-25ТМ демонстрировался главам стран СНГ в феврале 1992 г. на аэродроме Мачулищи под Минском. В августе того же года самолет был показан на авиасалоне в Жуковском. На внешнем рынке Су-25ТМ рекламируется под обозначением Су-39 «Strike Shild».

Штурмовики Су-25 выруливают иа старт перед тренировочным вылетов. Портовой номер головного самолета — «23» красного цвета с белой обводкой. Антенна системы свой-чужой — позднего типа, с плоской поверхностью.

Штурмовик Су-24 с бортовым номером «24» красного цвета из 357-го ОШАП. 357- й ОШАП вместе с 368-м полком входил на рубеже 80-90-х г.г. в состав 16-й воздушной армии. Полк базировался на аэродроме Брандис. На внешней подвеске — топливный бак ПТБ-1150 и блок НАР УБ-32А- 24. Обратите внимание на изображенного на мотогондоле ближе к воздухозаборнику грача.

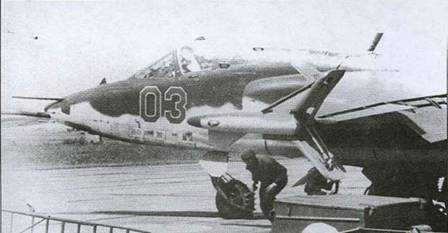

Техники готовят к полету штурмовик Су- 25 поздней производственной серии. Хорошо виден расщепляющийся воздушный тормоз в открытом положении. В носовой части фюзеляжа — плоская антенна системы свой-чужой.

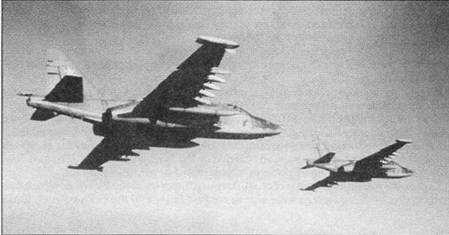

Пара штурмовиков Су-25 ранней производственной серии в тренировочном полете. На внутренних пилонах подвешены баки ПТБ-1150, рядом — пустые орудия НАР С-25. Неуправляемые ракеты калибра 330 мм впервые были опробованы в Афганистане, они оказались чрезвычайно эффективными при поражении хорошо защищенных целей, таких как подземные склады или скальные укрытия.

Производство «железа» достаточно безболезненно освоили на заводе в Улан-Удэ, поскольку преемственность штурмовика Су-25ТМ с выпускавшейся здесь спаркой была налицо.

Первый Су-25Т завод изготовил в 1995 г. (первый полет самолет выполнил в августе), но выпуск (опять же, по понятным причинам) шел исключительно медленными темпами. Всего в общей сложности построено порядка 25 Су-25Т/ТМ (в Улан-Удэ всего два серийных Су-25ТМ), впрочем даже эти данные выглядят завышенными. Интерес к поставкам штурмовиков Су-25Т/25 в счет долга бывшего СССР проявляли Болгария и Словакия. В 1997 г. велись переговоры о возможности лицензионного выпуска самолетов Су-25ТМ в Польше на заводе фирмы PZL в Мелеце.

Шесть самолетов грузинской постройки в 1996 г. поступили в Липецкий Центр боевого применения. Предварительно самолеты прошли модернизацию. В 1999 г. эти самолеты использовались для нанесения точечных ударов в Чечне. В свое время ВВС РФ планировало принять на вооружение 24 штурмовика Су-25ТМ и сформировать из них шесть региональных групп быстрого реагирования по четыре самолета в каждой. Планов в бурные 90-е годы существовало много, а вот делалось политическим руководством стране в плане повышения обороноспособности мало…

Пара штурмовиков Су-25 (бортовые номера «72» и «73» белого цвета). Верх — камуфляжные пятна оливково-зеленого, темно-зеленого и землисто-коричневого цвети, низ — светло-серый. Такая схема окраски встречалась на штурмовиках довольно редко. Бортовые номера нанесены белым контуром поверх камуфляжной окраски.

Штурмовик Су-25 (бортовой номер «66» голубого цвета) приземлился на полосу аэродрома Кубинка. Тормозные щитки полностью раскрыты, парашюты выпущены. Первые Су-25 комплектовались красно-белыми парашютами, позже штурмовики стали оснащать парашютами песочного цвета, которые имели больший диаметр. В процессе эксплуатации парашюты переставлялись с самолета на самолет.

На Су-25 поздних производственных серий были доработаны крыльевые гондолы, рядом с посадочной фарой монтировался вертикальный металлический щиток, снижавший вероятность ослепления летчика в темное время суток.

Штурмовик Су-25 (бортовой номер «08» красного цвета). На внешней подвеске самолет несет два ПТБ-1150 и два блока НАР Б-8М1. Шасси уже убрано, но посадочные фары пока находятся в выпущенном положении.

В настоящее время самолетами Су-25 занимается организованная в недрах ОКБ им. П.О.Сухого структура под названием «Штурмовики Сухого». В последние годы появились проекты трехместной машины Су-25У3, корабельного ударного самолета Су-25К (не путать с «коммерческим» Су-25К), разведчика Су-25Р и модификации Су-25Б с увеличенной массой подвесного вооружения (в одноместном и двухместном варианте).

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Су-25 – «Грачи» прилетели » Военное обозрение

Су-25 (изделие «Т-8», согласно кодификации НАТО: Frogfoot) – советский, а затем и российский дозвуковой бронированный штурмовик, который предназначен для поддержки боевых действий сухопутных войск в любое время суток при прямой видимости целей или же уничтожения объектов с известными координатами круглосуточно в любых метеорологических условиях. Впервые поднялся в воздух 22 февраля 1975 года. Штурмовики данного типа применяются с 1981 года и успели принять участие в большом количестве военных конфликтов, в том числе во время боевых действий в августе 2008 года на территории Южной Осетии. Данные самолеты получили в российской армии прозвище «Грач». Они будут находиться на вооружении ВВС России как минимум до 2020 года. Всего на вооружении ВВС России находится до 200 самолетов Су-25 различных модификаций.

В середине 1960-х годов военные доктрины СССР и США существенно изменились. Если до этого обе сверхдержавы планировали применение ядерного оружия даже для решения своих тактических целей, то теперь перед войсками двух стран была поставлена задача по успешному ведению боевых действий при помощи обычных видов вооружений. Особая роль в такой войне отводилась армейской и фронтовой авиации, которая должна была обеспечить достаточную эффективность поддержки сухопутных войск. В том числе и в условиях активного противодействия ПВО вероятного противника.
Находящиеся в то время на вооружении советских ВВС машины МиГ-19, МиГ-21, Су-7Б, а также Як-28 не удовлетворяли требованиям, которые предъявлялись к самолетам, работающим непосредственно над полем боя. Из-за плохой маневренности и больших рабочих скоростей полета эти самолеты не могли эффективно поражать малоразмерные наземные цели. Нe имея бронирования ответственных агрегатов и кабины пилотов, они были очень уязвимы от огня малокалиберной артиллерии и крупнокалиберного стрелкового оружия.

Советская авиация остро нуждалась в специализированном самолете. В итоге ОКБ Сухого представило военным свой абсолютно новый проект Т-8, который разрабатывался ОКБ в инициативном порядке. Конкурентом Сухого был самолет Ил-102, но благодаря меньшим по сравнению с Ил-102 габаритам и массе и наличию более совершенного прицельного комплекса проекту Т-8 было отдано предпочтение, и осенью 1969 года он одержал победу в объявленном конкурсе. На штурмовике Т-8 был реализован принцип системного проектирования с учетом требований боевой живучести машины. На всех этапах создания нового самолета велись экспериментальные и опытно-конструкторские работы, благодаря которым удалось создать достаточно эффективный комплекс живучести, который гарантировал самолету необходимую работоспособность в условиях активного огневого противодействия со стороны ПЗРК и ствольных систем противника.

Конструктивные особенности штурмовика Су-25

Штурмовик Су-25 был спроектирован по нормальной аэродинамической схеме с высоко расположенным крылом, что позволяло машине получить оптимальные летные характеристики полета на дозвуковых скоростях. Аэродинамическая компоновка штурмовика обеспечивала машине: большие коэффициенты подъемной силы при посадке, взлете и маневрировании; высокое аэродинамические качества в полете; высокую маневренность при штурмовке наземных целей; повышенную безопасность полета во время совершения штурмовки на больших, закритических углах атаки; возможность пикирования на цель с углом 30 градусов на скорости 700 км/ч. Высокий уровень аэродинамических качеств и несущих свойств штурмовика обеспечили ему высокий уровень живучести и возможности возвращения на аэродром базирования даже с большим количеством повреждений.

Защита самолета

Штурмовик Су-25 – это достаточно высокозащищенный самолет. На системы обеспечения боевой живучести машины приходится 7,2 % ее нормальной взлетной массы, что составляет ни много ни мало 1050 кг. При этом жизненно важные системы самолета экранируются менее важными системами и дублируются. Особое внимание при разработке было уделено защите критически важных элементов и узлов самолета – кабине пилота и топливной системе.

Кабина летчика производится сварной из специальной авиационной титановой брони АБВТ-20. Толщина бронеплит, которыми защищен пилот, составляет от 10 до 24 мм. Лобовое остекление кабины обеспечивает летчику противопульную защиту и представляет собой специальный стеклоблок ТСК-137 толщиной в 65 мм. Сзади пилот защищён стальной бронеспинкой толщиной в 10 мм и бронезаголовником толщиной в 6 мм. Летчик практически полностью защищен от обстрела из любого стрелкового оружия, обладающего калибром до 12,7 мм, по наиболее опасным направлениям от ствольного оружия калибром до 30 мм.

Спасение летчика в случае критического поражения штурмовика производится при помощи катапультного кресла К-36Л. Данное кресло обеспечивает спасение летчика на всех скоростях, режимах и высотах полета. Непосредственно перед катапультированием фонарь кабины пилота сбрасывается. Катапультирование из самолета производится вручную при помощи 2-х управляющих ручек, за которые летчику необходимо потянуть обеими руками.

Вооружение

Штурмовик Су-25 оснащается достаточно мощным комплексом управляемого и неуправляемого вооружения – авиационными пушками, бомбами разного калибра и назначения, неуправляемыми и управляемыми ракетами «воздух-земля», управляемыми ракетами «воздух-воздух». Всего штурмовик Су-25 может нести на себе 32 различных вида вооружений. Штурмовик оснащается встроенной двуствольной 30-мм авиационной пушкой ГШ-30-2, все остальное вооружение устанавливается на штурмовик в зависимости от решаемых им задач. Су-25 обладает 10 точками подвеса дополнительного вооружения, а также грузов (по 5 точек подвески под каждым крылом). Для подвеса УР «воздух-воздух» используются авиационные пусковые устройства АПУ-60, а для вооружений «воздух-поверхность» пилоны типа БДЗ-25. Максимальная боевая нагрузка штурмовика составляет 4 400 кг.

Афганский экзамен

Правильность изначально заложенной в самолет концепции была подтверждена успешным боевым действиями с участием штурмовиков Су-25 в составе «ограниченного контингента советских войск» в Афганистане. В начале марта 1980 года военные выступили с предложением по проведению части испытаний нового штурмовика «в условиях, которые бы были максимально приближены к боевым». Доводы конструкторов Су-25 о том, что машина еще достаточно сырая и пока что прошла лишь этап «А» серии государственных испытаний на тогдашнего главнокомандующего ВВС маршала авиации П. С. Кутахова не произвели особого впечатления. В итоге была создана рабочая группа, которую возглавил заместитель начальника НИИ ВВС В. Алферов, группе было придано 6 самолетов: 2 Су-25 и 4 Як-38, последние привлекли военных возможностью эксплуатации с рассредоточенных посадок. Испытания новых самолетов Су-24 и Як-38 проходили в рамках операции, получившей специальный шифр «Ромб».

Уже 16 апреля 1980 года созданная группа прибыла на советскую авиабазу Шинданд, расположенную на западе Афганистана. При этом новое место базирования машин значительно отличалось от полигонов на территории СССР: аэродром находился на высоте 1140 метров над уровнем моря, в течение суток здесь фиксировались существенные колебания температуры атмосферного воздуха. Негативно сказывался и тот факт, что летчики не имели достаточного опыта для полетов в горах. Первоначально самолеты использовались для испытаний по применению вооружения, штурмовка целей выполнялась на бывшем танковом полигоне афганской армии, расположенном в 9 км. от авиабазы. Перед авиагруппой не было задач по непосредственному участию в боевых операциях, хотя командир расположенной рядом 5-й механизированной дивизии генерал Ю. Шаталин имел право в случае необходимости использовать данные самолеты для проведения ударных операций.

На второй неделе своего пребывания в Афганистане группа начала получать задания по осуществлению оперативной поддержки сухопутных войск, которые в то время вели достаточно тяжелые бои с моджахедами в провинции Фаракх. В отличие от достаточно скоростных истребителей МиГ-21, МиГ-23, а также Су-17, штурмовики Су-25 работали в горах на малых высотах и скоростях, что значительно увеличивало эффективность их использования. При этом, если до этого вылеты с бомбовой нагрузкой в 4000 кг. не осуществлялись, то в боевых условиях такая необходимость возникла: испытуемый самолет Т-8-1Д брал 8 бомб массой по 500 кг., а Т-8-3 – 8 многозамковых держателей МБД-2 – по четыре 100 кг. бомбы на каждом. В то же время бомбовая нагрузка Су-17 не превышала 1 500 кг. Во время операции «Ромб-1», которая продлилась 50 дней, штурмовики Су-25 совершили 100 полетов, 30 из которых были зачтены в госиспытания машины. Уже тогда военные высоко оценили новый самолет и рекомендовали его для принятия на вооружение.

Сразу же по завершении госиспытаний самолета, 4 февраля 1981 года специально для отправки в Афганистан была создана 200-я отдельная штурмовая эскадрилья, вооруженная новейшими штурмовиками Су-25. Ее командиром стал А. Афанасьев. 18-19 июня 1981 года данная часть перелетела в Шинданд и вскоре приступила к выполнению боевых заданий. Именно в это время за самолетом закрепилось прозвище «Грач», а рисунок птицы стал украшать нос самолета.

По мере совершенствования средств ПВО, имеющихся на вооружении моджахедов, самолет дорабатывался. Так для борьбы с ракетами, оснащенными инфракрасными головками самонаведения, стали использоваться специальные кассеты АСО-2, каждая из которых содержала по 32 ИК-ловушки. На штурмовиках первых серий в хвостовом обтекателе монтировали 4 кассеты АСО-2, позже к ним добавили еще 4 кассеты на мотогондолах. Использование 8 кассет АСО-2 обеспечивали штурмовику Су-25 до 8 заходов на цель в рамках одного боевого вылета.

В октябре 1986 года у моджахедов появились новые ПЗРК «Стингер». Ракета данного комплекса обладала мощным боеприпасом (масса БЧ ракеты около 1 кг., заряда ВВ – 0,4 кг) и большой кинетической энергией удара, при этом подрыв заряда происходил после внедрения в конструкцию самолета, что существенно усиливало фугасный эффект. ПЗРК «Стингер» был оснащен комбинированной системой наведения на цель повышенной точности. Надежных способов защиты от ракет данного класса в СССР найти не смогли, поэтому было принято решение усилить средства боевой живучести штурмовика Су-25.
Так в зонах возможного поражения ракетами была повышена прочность топливопроводов и изменена их прокладка, алюминиевые тяги управления были заменены на стальные. В хвостовой части фюзеляжа расположили систему пожаротушения. Между двигателями и фюзеляжем установили специальные стальные экраны толщиной 5 мм. и длинной в 1,2 м. Такие защитные мероприятия были протестированы на наземном комплексе, который имитировал атаку ракеты. Всего было выполнено 15 испытательных подрывов боевых частей ракет «Стингер», в ходе которых все жизненно важные системы Су-25 продолжали в должной мере сохранять свою работоспособность.

За 8 лет активного применения в Афганистане самолет смог подтвердить свою высокую боевую эффективность. За время афганской войны Су-25 совершили 60 000 боевых вылетов. При этом было потеряно 23 штурмовика. В среднем каждый из потерянных самолетов налетал 2800 часов в боевых условиях. Обычно на сбитый Су-25 приходилось до 80-90 повреждений (хотя известны случаи, когда самолет возвращался домой со 150 пробоинами). Также данный штурмовик часто возвращался на базу с пробитыми топливными баками и тягами управления, на одном двигателе, с поврежденными лонжеронами крыльев. За все время конфликта не было зафиксировано случаев взрыва топливных баков и потери самолета по причине гибели летчика.

Источники информации:
-http://vadimvswar.narod.ru/ALL_OUT/AiVOut/Su25/Su25001.htm
-http://www.airwar.ru/enc/attack/su25.html
-http://www.arms-expo.ru/049049056053124049054052056.html
-http://ru.wikipedia.org

topwar.ru

LockOn: Горячие Скалы 2

Обзор «LockOn: Горячие Скалы 2»

Игра «LockOn: Горячие Скалы 2» является дальнейшим развитием игры «LockOn: Горячие Скалы», из которой все управляемые игроком самолёты перенесены в мир серии DCS Ка-50. Игра представляет собой авиационный симулятор современных боевых самолётов Су-27, Су-33, Су-25, Су-25Т, МиГ-29, МиГ-29С, F-15C и А-10А с территорией, охватывающей регионы западного Кавказа от Кубани до Грузии.

Игра приобрела новый графический интерфейс, новый редактор миссий с триггерной системой, обновлён графический движок, сделаны новые кампании, присутствует множество других усовершенствований.

Отличия и усовершенствования по сравнению с первой частью игры «LockOn: Горячие Скалы» следующие.

Территория

Территория, охватывающая западные регионы Кавказа, в том числе Краснодарский край, Ставропольский край, Республику Адыгея, Карачаево-Черкесскую Республику, Кабардино-Балкарскую Республику, Республику Абхазия, Грузию. Новая территории западной Грузии имеет более детальную сетку земли.
Новые аэродромы на территории России и Грузии, включая Минеральные Воды, Нальчик, Цхакая, Кутаиси, Кобулети, Батуми.
Переработаны сезонные текстуры земли.

Миссии и кампании

Новый редактор миссий с триггерной системой, позволяющий создавать интерактивные миссии, в которых события зависят от действий игрока.
Набор новых миссий для всех управляемых самолётов.

Новые кампании для самолётов Су-25 и А-10.

Самолёты и вертолёты

В кабинах самолётов в ограниченных пределах появилась возможность перемещать точку обзора (камеру пилота).
ИЛС всех самолётов сделаны коллиматорными с проецированием изображения в бесконечность.
Пуск ПТУР «Вихрь» и индикация режима на ИЛС самолёта Су-25Т доработана в соответствии с новой методикой пуска, аналогичной Ка-50.
Самолёты ИИ имеют стандартную модель динамики полёта (СФМ), аналогичную используемой в управляемых самолётах (кроме Су-25 и Су-25Т, изначально имеющих АФМ).

Вертолёты ИИ имеют полностью переработанную модель динамики полёта на основе несколько упрощенной АФМ для пилотируемого Ка-50 и полностью новый ИИ, который позволяет вести грамотные боевые действия.

Уточнена модель атмосферы: для всех управляемых аппаратов введена межслойная турбулентность, рассчитываемая автоматически на основе данных о ветре на разных высотах.

Для управляемых аппаратов с АФМ (Су-25, Су-25Т, Ка-50) добавлено влияние земной поверхности на силу ветра.

Сделан механизм вероятностного расчёта столкновений с птицами на малых высотах, ниже 200 м.

Баллистика

Усовершенствованна система ИИ наземной техники. Наземная техника выполняет поиск наиболее опасных наземных и воздушных целей, имеет разные толщины бронирования, количество боеприпасов и время перезарядки, соответствующие известным характеристикам, деградацию боевых возможностей в зависимости от уровня полученных повреждений.
Для всех артиллерийских систем в игре реализован расчёт баллистики в соответствии с таблицами стрельбы и характеристиками боеприпасов, включая рассеивание. Это касается всех ствольных систем, начиная от пехотных пулеметов, заканчивая корабельными и самоходными артустановками, а также всех авиационных пушек, в том числе ГШ-301, ГШ-30, M61 «Vulcan» и GAU-8 «Avenger».
Скорострельность всех артиллерийских систем приведена к реальным данным.

Для бомб и неуправляемых авиационных ракет реализован расчёт баллистики в соответствии с характеристическим временем и баллистическими коэффициентами реальных образцов.

Расчёт динамики полёта противотанковых ракет «Вихрь» ведётся по известным характеристикам ракеты.
Все неуправляемые средства поражения и ПТУР «Вихрь» учитывают действие ветра, установленного в редакторе. Для крупнокалиберной артиллерии используется корректировка прицела по ветру, измеренному на малой высоте, изменение средней точки попадания под влиянием сдвига ветра по слоям устраняют при пристрелке виртуальные корректировщики.

3D модели

Новые типы авиационного оружия. Ракета класса «воздух-воздух» ближнего воздушного боя AIM-9P «Sidewinder». НАР с осколочно-фугасной БЧ С-8ОФП. НАР с осветительной БЧ С-8ОМ.
Новые морские юниты — тяжёлый крейсер «Пётр Великий» и легковооружённый катер.
Новые 3D модели наземной техники: АПА-5Д, АТЗ-10, АТЗМ-5, АЦП-6, БМД-1, БМП-1, БМП-2, БМП-3, БРДМ-2, БТР-80, БТР-РД, ГАЗ-66, ЗИЛ КУНГ, АПА-80, КАМАЗ, МТ-ЛБ, БМ-21 «Град-1А», 2С9 «Нона-С», 2С1 «Гвоздика», 2С19 «Мста-С», 2С3 «Акация», СКП-11, Т-55, Т-72 «Урал», Т-80, УАЗ-469, Урал-375Д, Урал-375 КУНГ, Урал-4320, Урал-4320Т, РСП-7, 1A3 «Marder», LAV-25, AMX-56 «Leclerc», 1A3 «Leopard», 2A5 «Leopard 2», М109 «Paladin», M113, M1025, M1043, M1045, M1126, M1128, M1134, M1A2, M270, M2A2 «Bradley», MCV-80 «Warrior».

Новые 3D модели ПВО: ЗСУ-23-4 «Шилка», ЗУ-23, 9К338 «Игла-С», 9K33 «Оса», П-37 «Меч», ПРВ-11 «Вершина», 9К31 «Стрела-1», 9К35 «Стрела-10», 9К330 «Тор», 2К22 «Тунгуска», «Gepard» 1A2, M1097 «Avenger», «Chaparrel», M6 «Linebacker», FIM-92 «Stinger», M163 «Vulcan».

Новые 3D модели вертолётов: Ка-27ПЛ, Ка-50 «Чёрная акула», Ми-24 «Крокодил», Ми-28, AH-1W «Super Cobra», AH-64A «Apache», AH-64D «Apache longbow», CH-47D «Chinook», OH-58D «Kiowa», UH-1H «Iroquois», UH-60A «Black Hawk».

Новые 3D модели самолётов и БПЛА: Су-25 «Грач», Як-40, «Tornado» IDS, MQ-1 «Predator».

Новые 3D модели оружия: 3М9М, 48Н6Е2, 5В55Р, 9М117, 9М14, 9М31, 9М311, 9М33, 9М330, 9М333, 9М38М1, 9М39, 9М55К, 9М22У, С-8КОМ, С-8ОМ, С-8ОФП2, С-8ЦМ, Х-59М, AGM-114 «Hellfire», AGM-65D «Maverick», AGM-65E «Maverick», AGM-65K «Maverick», AIM-120B AMRAAM, AIM-120C AMRAAM, AIM-9P «Sidewinder», BGM-71D, FIM-92C «Stinger», Hydra 70, M26, MIM-104 «Patriot», MIM-115 «Roland», MIM-23B «Hawk», MIM-72G, Zuni, C-13.

Вертолёты получили возможность базироваться на вертолётных площадках, которые можно устанавливать в редакторе миссий.

Звук

Новый звуковой движок, позволяющий более корректно озвучивать большее количество звуковых источников с имитацией скорости распространения звуковых эффектов.

Cетевая игра

В сетевой игре с целью уменьшения возможностей мошенничества реализована новая система проверки целостности и идентичности файлов, которая настраивается со стороны сервера.

Реализована сетевая совместимость с игрой «DCS: K-50 Чёрная Акула». Тем самым в едином виртуальном пространстве возможно использование управляемых самолётов и вертолёта Ка-50.

www.lockon.ru

Су-25Т (Су-25ТК, Су-34, Су-39). Су-25 «Грач»

Су-25Т (Су-25ТК, Су-34, Су-39)

Прикидки по темам Су-25Т (противотанковый) и Су-25В (В — всепогодный) начались в конце 70-х г. г. Тогда всей тематикой Су-25 руководил О.С. Самойлович, а непосредственно Су-25В занимался В.И. Богданов. На рубеже 70-80-х годов две темы были объединены в одну, самолет получил обозначение Су-25Т. Решение ВПК по разработке Су-25Т было принято в 1979 г. С марта 1981 г. разработку самолета возглавил В.П. Бабак. Новый вариант должен был быть способным эффективно поражать точечные бронированные цели в простых и сложных метеоусловиях, днем и ночью. В очередной раз предстояло изменить силовую установку, поставив двигатели Р-195, имевшие на 60 % меньшее тепловое излучение. Электронный борт самолета, фактически, проектировался заново на базе центральной БЦВМ «Восход», навигационное оборудование дополнили радиосистемой дальней навигации РСДН-10. В основу конструкции планера противотанкового варианта был положен планер самолета Т8-УБ. Постройка прототипа (из задела по Т8-УБ) началась в 1983 г., завершилась — в июне 1984 г., самолет получил «фирменное» обозначение Т8-М1. Площадь «окна» в торце носовой части фюзеляжа увеличена под датчики обзорно-прицельной системы И-25Л «Шквал» производства Красногорского механического завода им. Зверева. В состав системы «Шквал» входят низкоуровневая телевизионная камера с высоким разрешением и лазерный дальномер-целеуказатель «Причал». Бортовой прицельно-навигационный комплекс ПрНК-56 позволяет применять ПТУР «Вихрь» с лазерным наведением. В режиме поиска система «Шквал» выдает широкоформатную «картинку» с разверткой 36 град х 27 град, в режиме слежения — узкоформатную с 23-кратным увеличением (1 град х 0,7 град). Сектор обзора — +/- 70 град по горизонтали и от -80 град до +15 град по вертикали. Круговая вероятностная ошибка наведения системы «Шквал» составляет 60 см при пуке ракеты с дистанции 8 км.

Аппаратура систем ночного видения размещена в подвесном подфюзеляжном контейнере «Меркурий». Информация от телевизионной системы, работающей в режиме сканирования (поле зрения 18,2 град х 13,7 град) выводится на нашлемный дисплей летчика. Информация от системы, работающей в режиме сопровождения цели (сектор обзора 7,2 град х 5,5 град) отображается на экране, установленном в кабине летчика. Низкоуровневая телевизионная система позволяет отслеживать объекты класса танк в ночное время суток на дистанциях до 3 км.

В состав бортового комплекса обороны входят аппаратура РЭБ «Иртыш», станция активной постановки электромагнитных помех «Гардения», приемники систем предупреждения об электромагнитном облучении СПО-15 «Береза» и СПО-32 «Пастель». В основании киля третьего прототипа установлен постановщик ИК помех Л-166С1 «Сухогруз», кроме того, третий прототип оснащен устройствами отстрела ИК ловушек и дипольных отражателей УВ-26 (192 ловушки ППИ-26 или отражателя ППР-26).

Первый прототип Су-25Т, Т8М-1, в первом полете, 1984 г.

Фотометрический снимок второго прототипа Т8М-2, Ахтубинск. Этот самолет был потеряй в ходе летных испытаний.

Прототип T8M-I перекрашенный перед МАКСом’95, аэродром ЛИИ, Жуковский, 1995 г.

Внешние обводы фюзеляжа спарки почти не изменились, за исключением носовой части фюзеляжа, но ее внутренняя конструкция была основательно пересмотрена. Вместо кабины инструктора, установлены фюзеляжные топливные баки № 3 и № 4, сделан отсек для электронного оборудования. Общий запас топлива увеличен до 3 840 л (на Су-25УБ — 2 725 л, на Су-25 — 3000 л).

Изначально на самолет предлагалось поставить исключительно мощное орудие калибра 45 мм, стреляющее активно-реактивными снарядами. Желание разработчиков вооружить штурмовик новой пушкой шло в разрез с линией руководства ВВС на сокращение типов авиационного стрелкового вооружения, поэтому пришлось ограничиться совершенствованием штатной пушечной установки Су-25. Модернизированная установка получила обозначение НППУ-8М, вооружение — прежнее, пушка ГШ-30-2 с боекомплектом 200 снарядов. Так как место, где монтировалась пушечная установка на Су-25, было занято аппаратурой системы «Шквал», то установку НППУ-8М пришлось поставить в подфюзеляжном обтекателе со смещением оси установки на 270 мм вправо от продольной оси планера. В свою очередь передняя опора шасси была укорочена и смещена на 222 мм влево. Киль — аналогичный двухместному варианту, увеличенной площади. В систему управления элеронами включены необратимые гидроусилители БУ-45А.

Первый полет прототипа Т8-М1 (бортовой номер «01» голубого цвета) состоялся на аэродроме ЛИИ 17 августа 1984 г., машину поднимал летчик-испытатель А.Н. Исаков. Прототип Т8-М0 предназначался для статических испытаний на прочность, еще два поставленных в 1985 и в 1986 г.г. прототипа Т8-М2 (бортовой номер «02» красного цвета) и Т8-М3 (бортовой номер «03» желтого цвета) были задействованы по программе летных испытаний. Второй и третий прототипы поднимал летчик-испытатель Н.Ф. Садовников. Начиная с третьего летного прототипа, на самолетах стали устанавливать станции постановки ИК помех «Сухогруз» и контейнеры с тормозным парашютом большей площади. Этап заводских испытаний удалось завершить к лету 1987 г. Совместные с ВВС Государственные испытания продолжались до 1990 г., основной упор делался на отработку применения ПТУР «Шквал» и «Вихрь». В ходе испытаний разбился прототип Т8-М2, летчик А. Гончаров благополучно катапультировался.

Су-25Т в статической экспозиции авиасалона МАКС’95. Хорошо виден контейнер с аппаратурой постановки помех «Сухогруз», смонтированным к корне вертикального оперения.

Су-25ТК, К- коммерческий. Под таким обозначением Су-25 рекламировался па мировом рынке оружия и военной техники. Самолет демонстрировался в 1992 г. в Фарнборо. Покупателей на Су-25ТК не нашлось.

В 1990 г. была завершена подготовка серийного производства новых штурмовиков на заводе в Тбилиси. Первый серийный самолет (бортовой номер «20» белого цвета) поднялся в воздух в июле 1990 г. осенью машину перегнали из Тбилиси в Москву, этот самолет также известен как Т8-М6. До конца года завод в Тбилиси сдал еще два Су-25Т. В 1991 г. — восемь самолетов. Согласно ряду источников, только восемь из 12 самолетов были получены Россией. Еще 12 Су-25Т были построены для ВВС Грузии, эти самолеты оснащались упрощенным БРЭО, так новые системы Россия Грузии не предоставила. В официальных списках ВВС Грузии Су-25Т не числятся.

Прототип Т8-М3 демонстрировался в ноябре 1991 г. на авиасалоне в Дубае как Су-25ТК. Вероятным инозаказчикам предлагался экспортные вариант Су-34, состав бортового оборудования которого можно было компоновать под конкретные требования. Позже обозначение изменили на Су-39, так как индекс Су-34 получил фронтовой бомбардировщик Су-27ИБ (в настоящее время его обозначение изменено на Су-32). Штурмовик Су-39 способен применять почти весь арсенал оружия класса воздух-поверхность советской и российской конструкции: управляемые ракеты Х-25, Х-29, Х-31. Х-58 (подвешиваются на АПУ68УМ2 и АКУ-58Е), ПТУР 9М120 «Вихрь» (до восьми контейнеров с ракетами на пилоне АПУ-8), неуправляемые ракеты С-8, С-14, С-24, С-25, подвесной пушечный контейнер СППУ-6-87 (пушка ГШ-1-30 с боекомплектом в 150 снарядов). Кроме того, в целях самообороны самолет мог нести ракеты воздух-воздух Р-60М или Р-73 ближнего радиуса действия. Максимальная масса подвесного вооружения — 4360 кг.

SUKKHOI Su25 Frogfoot

Подвесное вооружение

Пилоны

БДЗ-25

БДЗ-25АКУ

ПД-62-8

Для АКУ-170

АПУ-8

АПУ-60-ИМ

АПУ-68-УМЕ1

АПУ-68-УМ2

АКУ-58Е

ЛРМ-122

АКУ-170

ПУ-О-25

МБД2-67У

Блоки НУРС

Б-8М1

Б-13Л

УБ-32М/57

УБ-32А/73

Ракеты

Р-60М

P-73

P-77

Х-25МЛ

Х-25МП

Х-29Л

X-29T

Х-31П

X-35A

X-58E

Пушечный контейнер СППУ-22-01

Фобос

Ракеты

С-5

С-8

9М120

ЛР-122

С-13

С-24Б

С-250Ф

С-250ФМ

С-25Л

Бомбы

ФАБ-100

ФАБ-250

ПБ-250

ФАБ-500М-62

ЗБ-500

БетАБ-50 °CП

ИАБ-500

РБК-250

КМГУ-2

РБК-500

СПС-141 МВГ-Е

МПС-410

TЛ-70 + Комета

ПТБ-800

Меркурий

Сход/Кинжал

Крпье-25

ПТБ-1150

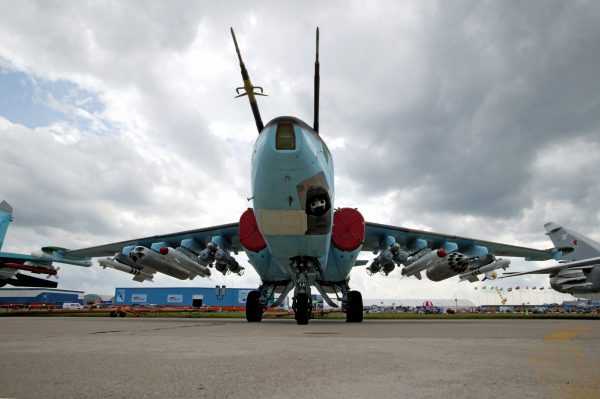

Су-25ТМ с контейнером, который содержит РЛС «Конье», МАКС, Жуковский.

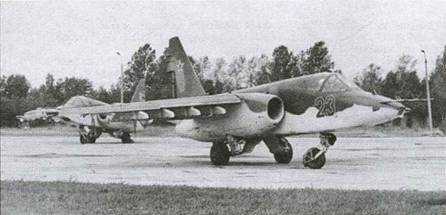

Двигатели Р-195 ставились на буксировщики мишеней Су-25БМ. Установить наличие на самолете двигателей Р-195 можно только но тонким трубкам-соплам, выступающим из основных сопел. Су-25КМ, в отличие от Су-25, не имели воздухозаборников в основании киля.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru
