ЗИС-С-53 Википедия
Пушка ЗИС-С-53, явилась усовершенствованным вариантом пушки С-53, которая, в свою очередь, стала развитием зенитной пушки 52-К 1939 года.

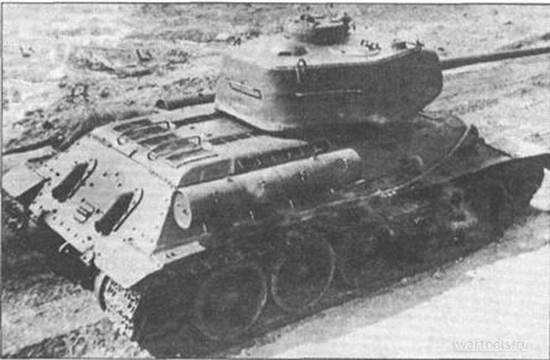

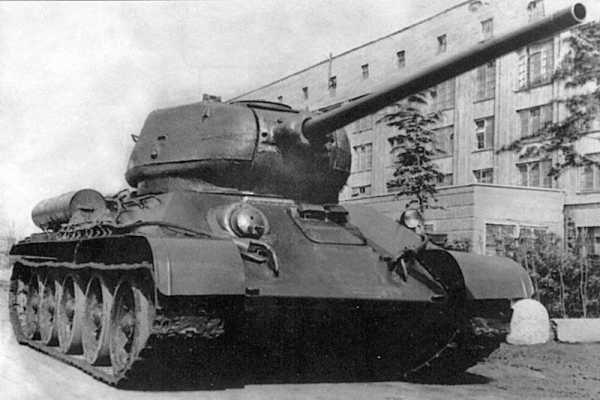

Танк Т-34-85, с пушкой С-53, был принят на вооружение Красной Армии постановлением ГКО № 5020сс от 23 января 1944 года. Однако, продолжавшиеся параллельно с производством полигонные испытания пушки С-53, выявили существенные дефекты её противооткатных устройств. Заводу № 92 в Горьком было поручено своими силами провести её доработку.
В ноябре — декабре 1944 года началось производство этого орудия под индексом ЗИС-С-53 («ЗИС» — аббревиатура от названия артиллерийского завода № 92 имени Сталина, «С» — индекс ЦАКБ). Всего в 1944—1945 годах было изготовлено 11 518 пушек С-53 и 14 265 пушек ЗИС-С-53. Последние устанавливались как на танки Т-34-85, так и в последующем на танки Т-44.[1]
Ствол — моноблок, общей длинной 4645 мм, нарезная часть — 3496 мм, нарезов 24. Заряжение унитарное. Затвор клиновой, вертикальный, полуавтоматический, автоматика копирного типа. Масса качающейся части пушки — 1150 кг, масса откатных частей — 905 кг.

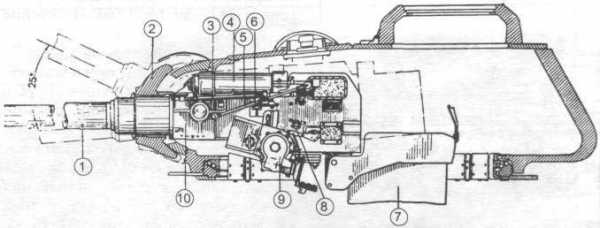

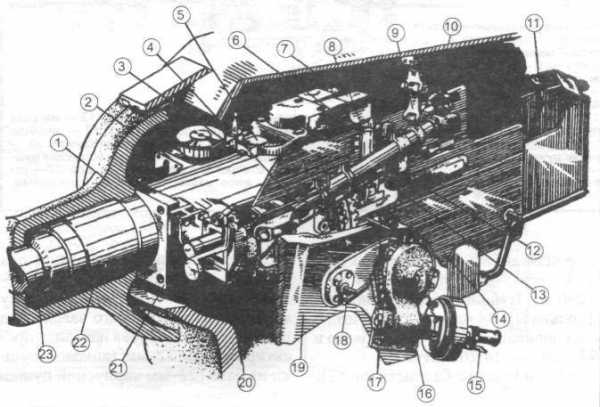

Противооткатные устройства расположены под казёнником и затвором. Тормоз отката гидравлический, веретённого типа, накатник гидропневматический. Длина отката — 280—330 мм. В 1945 году на основе ЗИС-С-53 была разработана модификация с одноплоскостным гиростабилизатором ствола, названная ЗИС-С-54, но в серию она не запускалась.
Боеприпасы
Выстрелы и снаряды к 85-мм пушке ЗИС-С-53.1. Выстрел УБР-365П со снарядом БР-365П (Подкалиберный бронебойный снаряд трассирующий «Катушечного» типа). 2. Выстрел УБР-365 со снарядом БР-365 (Тупоголовый с баллистическим наконечником с локализаторами трассирующий). 3. Выстрел УБР-365К со снарядом БР-365К (Остроголовый с локализаторами трассирующий). 4. Выстрел УО-365К со снарядом О-365К (Стальная осколочная цельнокорпусная граната со взрывателем КТМ).
Таблица бронепробиваемости для С-53[2][3] | ||||||
Снаряд \ Расстояние, м | 100 | 300 | 500 | 1000 | 1500 | 2000 |
БР-365 | ||||||
(угол встречи 90°) | 119 | 115 | 111; 105[4] | 102; 100[4] | 93; 92[4] | 85[4] |
(угол встречи 60°) | 97 | 93 | 91; 90[4] | 83; 85[4] | 76; 78[4] | 69; 72[4] |
БР-365К | ||||||
(угол встречи 90°) | 126 | 118 | 110; 108[4] | 95; 102[4] | 75; 90[4] | 65; 82[4] |
(угол встречи 60°) | 103 | 96 | 90[4] | 75; 78[4] | 65; 72[4] | 50; 66[4] |
БР-365П | ||||||
(угол встречи 90°) | 167 | 152 | 140 | 110 | 85[5] | —[5] |
(угол встречи 60°) | 124 | 114 | 100 | 80 | 60[5] | |
Следует помнить, что в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других орудий часто оказывается невозможным. |
Боеприпасы пушки С-53[6][7] | |||||||||
Марка выстрела | Тип снаряда | Марка снаряда | Масса выстрела, кг | Масса снаряда, кг | Масса ВВ, г | Марка взрывателя | Дульная скорость, м/с | Дальность прямого выстрела по цели высотой 2 м | Год принятия на вооружение |
Бронебойные снаряды | |||||||||
УБР-365 | бронебойный тупоголовый с баллистическим наконечником, трассирующий | БР-365 | 16,00 | 9,20 | МД-5 или МД-7 | 800 | 950 | ||
УБР-365К | бронебойный остроголовый, трассирующий | БР-365К | 16,20 | 9,34 | МД-8 | 800 | 900 | ||
УБР-367 | бронебойный остроголовый с защитным и баллистическим наконечниками, трассирующий | БР-367 | ДБР-2 | послевоенный период | |||||
УБР-365П | бронебойный подкалиберный катушечного типа, трассирующий | БР-365П | 11,42 | 4,99 | — | — | 1050 | 1100 | 1944 |
УБ-367П | бронебойный подкалиберный обтекаемой формы, трассирующий | БР-367П | 11,72 | 5,35 | — | — | 1024 | 1140 | послевоенный период |
Осколочно-фугасные снаряды | |||||||||
УО-365К | стальная цельнокорпусная зенитная осколочная граната | О-365 | 16,30 | 9,54 | 660 | КТМ-1 или КТМЗ-1 | 793 | ||
УО-365К | стальная осколочная граната с переходной головкой | О-365 | 16,30 | 9,54 | 660 | КТМ-1 или КТМЗ-1 | |||
УО-367 | стальная цельнокорпусная осколочная граната, с уменьшенным зарядом | О-365К | 9,54 | 741 | КТМ-1 или КТМЗ-1 | ||||
Практические снаряды | |||||||||
УПБР-367 | практический сплошной, трассирующий | ПБР-367 | — | — |
Изображения
Казённик пушки
Клиновой затвор
Примечания
- ↑ М. Барятинский. Бронеколлекция — Танк Великой Победы (рус.) // Моделист-Конструктор. — 2002. — № 5. — С. 35.
- ↑ М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2008. — № 9. — С. 56.
- ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса. — Минск: Харвест, 2000. — С. 863. — 1156 с. — (Библиотека военной истории). — ISBN 9-85433-703-0.
- ↑ 1 2 3 4 5
6 7 8 9 10 11 12 13 14 15 16 М. Н. Свирин. Артиллерийское вооружение советских танков 1940—1945. — М.: Экспринт, 1999. — С. 23. — 40 с. - ↑ 1 2 3 Стрельба снарядом БР-365П на дальность более 1000 м была запрещена
- ↑ М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2008. — № 9. — С. 52.
- ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса. — Минск: Харвест, 2000. — С. 862. — 1156 с. — (Библиотека военной истории). — ISBN 9-85433-703-0.
wikiredia.ru
ЗИС-С-53 Википедия
Пушка ЗИС-С-53, явилась усовершенствованным вариантом пушки С-53, которая, в свою очередь, стала развитием зенитной пушки 52-К 1939 года.
Танк Т-34-85, с пушкой С-53, был принят на вооружение Красной Армии постановлением ГКО № 5020сс от 23 января 1944 года. Однако, продолжавшиеся параллельно с производством полигонные испытания пушки С-53, выявили существенные дефекты её противооткатных устройств. Заводу № 92 в Горьком было поручено своими силами провести её доработку.
В ноябре — декабре 1944 года началось производство этого орудия под индексом ЗИС-С-53 («ЗИС» — аббревиатура от названия артиллерийского завода № 92 имени Сталина, «С» — индекс ЦАКБ). Всего в 1944—1945 годах было изготовлено 11 518 пушек С-53 и 14 265 пушек ЗИС-С-53. Последние устанавливались как на танки Т-34-85, так и в последующем на танки Т-44.[1]
Ствол — моноблок, общей длинной 4645 мм, нарезная часть — 3496 мм, нарезов 24. Заряжение унитарное. Затвор клиновой, вертикальный, полуавтоматический, автоматика копирного типа. Масса качающейся части пушки — 1150 кг, масса откатных частей — 905 кг.
Противооткатные устройства расположены под казёнником и затвором. Тормоз отката гидравлический, веретённого типа, накатник гидропневматический. Длина отката — 280—330 мм. В 1945 году на основе ЗИС-С-53 была разработана модификация с одноплоскостным гиростабилизатором ствола, названная ЗИС-С-54, но в серию она не запускалась.
Боеприпасы[ | ]
Выстрелы и снаряды к 85-мм пушке ЗИС-С-53.1. Выстрел УБР-365П со снарядом БР-365П (Подкалиберный бронебойный снаряд трассирующий «Катушечного» типа). 2. Выстрел УБР-365 со снарядом БР-365 (Тупоголовый с баллистическим наконечником с локализаторами трассирующий). 3. Выстрел УБР-365К со снарядом БР-365К (Остроголовый с локализаторами трассирующий). 4. Выстрел УО-365К со снарядом О-365К (Стальная осколочная цельнокорпусная граната со взрывателем КТМ).
ru-wiki.ru
85-мм танковая пушка образца 1944 года — Википедия
Материал из Википедии — свободной энциклопедии
85-мм танковая пушка ЗИС-С-53 | |
---|---|
в Военно-историческом музее в Санкт-Петербурге | |
Общая информация | |
Страна | СССР |
Годы выпуска | 1944-1950? |
Выпущено, шт. | 25 783 с С-53 |
Массогабаритные характеристики | |
Калибр, мм | 85 |
Длина ствола, клб | 54,6 |
Масса в боевом положении, кг | 1150 кг качающейся части пушки |
Масса в походном положении, кг | 1150 кг качающейся части пушки |
Углы обстрела | |
Возвышения (макс.), ° | 25 |
Снижения (мин.), ° | -5 |
Горизонтальный, ° | 360 |
Огневые возможности | |
Макс. дальность стрельбы, км | 5,2 км по прицелу ТШ-16 в Т-34-85 |
Скорострельность, выстр./мин | обычно 5-6 (до 10 в выгодных условиях) |
Пушка ЗИС-С-53, явилась усовершенствованным вариантом пушки С-53, которая, в свою очередь, стала развитием зенитной пушки 52-К 1939 года.
Танк Т-34-85, с пушкой С-53, был принят на вооружение Красной Армии постановлением ГКО № 5020сс от 23 января 1944 года. Однако, продолжавшиеся параллельно с производством полигонные испытания пушки С-53, выявили существенные дефекты её противооткатных устройств. Заводу № 92 в Горьком было поручено своими силами провести её доработку.
В ноябре — декабре 1944 года началось производство этого орудия под индексом ЗИС-С-53 («ЗИС» — аббревиатура от названия артиллерийского завода № 92 имени Сталина, «С» — индекс ЦАКБ). Всего в 1944—1945 годах было изготовлено 11 518 пушек С-53 и 14 265 пушек ЗИС-С-53. Последние устанавливались как на танки Т-34-85, так и в последующем на танки Т-44.[1]
Ствол — моноблок, общей длинной 4645 мм, нарезная часть — 3496 мм, нарезов 24. Заряжение унитарное. Затвор клиновой, вертикальный, полуавтоматический, автоматика копирного типа. Масса качающейся части пушки — 1150 кг, масса откатных частей — 905 кг.
Противооткатные устройства расположены под казёнником и затвором. Откатник гидравлический, веретённого типа, накатник гидропневматический. Длина отката — 280—330 мм. В 1945 году на основе ЗИС-С-53 была разработана модификация с одноплоскостным гиростабилизатором ствола, названная ЗИС-С-54, но в серию она не запускалась.
Боеприпасы
Выстрелы и снаряды к 85-мм пушке ЗИС-С-53.1. Выстрел УБР-365П со снарядом БР-365П (Подкалиберный бронебойный снаряд трассирующий «Катушечного» типа). 2. Выстрел УБР-365 со снарядом БР-365 (Тупоголовый с баллистическим наконечником с локализаторами трассирующий). 3. Выстрел УБР-365К со снарядом БР-365К (Остроголовый с локализаторами трассирующий). 4. Выстрел УО-365К со снарядом О-365К (Стальная осколочная цельнокорпусная граната со взрывателем КТМ).
Таблица бронепробиваемости для С-53[2][3] | ||||||
Снаряд \ Расстояние, м | 100 | 300 | 500 | 1000 | 1500 | 2000 |
БР-365 | ||||||
(угол встречи 90°) | 119 | 115 | 111; 105[4] | 102; 100[4] | 93; 92[4] | 85[4] |
(угол встречи 60°) | 97 | 93 | 91; 90[4] | 83; 85[4] | 76; 78[4] | 69; 72[4] |
БР-365К | ||||||
(угол встречи 90°) | 126 | 118 | 110; 108[4] | 95; 102[4] | 75; 90[4] | 65; 82[4] |
(угол встречи 60°) | 103 | 96 | 90[4] | 75; 78[4] | 65; 72[4] | 50; 66[4] |
БР-365П | ||||||
(угол встречи 90°) | 167 | 152 | 140 | 110 | 85[5] | —[5] |
(угол встречи 60°) | 124 | 114 | 100 | 80 | 60[5] | |
Следует помнить, что в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других орудий часто оказывается невозможным. |
Боеприпасы пушки С-53[6][7] | |||||||||
Марка выстрела | Тип снаряда | Марка снаряда | Масса выстрела, кг | Масса снаряда, кг | Масса ВВ, г | Марка взрывателя | Дульная скорость, м/с | Дальность прямого выстрела по цели высотой 2 м | Год принятия на вооружение |
Бронебойные снаряды | |||||||||
УБР-365 | бронебойный тупоголовый с баллистическим наконечником, трассирующий | БР-365 | 16,00 | 9,20 | МД-5 или МД-7 | 800 | 950 | ||
УБР-365К | бронебойный остроголовый, трассирующий | БР-365К | 16,20 | 9,34 | МД-8 | 800 | 900 | ||
УБР-367 | бронебойный остроголовый с защитным и баллистическим наконечниками, трассирующий | БР-367 | ДБР-2 | послевоенный период | |||||
УБР-365П | бронебойный подкалиберный катушечного типа, трассирующий | БР-365П | 11,42 | 4,99 | — | — | 1050 | 1100 | 1944 |
УБ-367П | бронебойный подкалиберный обтекаемой формы, трассирующий | БР-367П | 11,72 | 5,35 | — | — | 1024 | 1140 | послевоенный период |
Осколочно-фугасные снаряды | |||||||||
УО-365К | стальная цельнокорпусная зенитная осколочная граната | О-365 | 16,30 | 9,54 | 660 | КТМ-1 или КТМЗ-1 | 793 | ||
УО-365К | стальная осколочная граната с переходной головкой | О-365 | 16,30 | 9,54 | 660 | КТМ-1 или КТМЗ-1 | |||
УО-367 | стальная цельнокорпусная осколочная граната, с уменьшенным зарядом | О-365К | 9,54 | 741 | КТМ-1 или КТМЗ-1 | ||||
Практические снаряды | |||||||||
УПБР-367 | практический сплошной, трассирующий | ПБР-367 | — | — |
Изображения
Казённик пушки
Клиновой затвор
Примечания
- ↑ М. Барятинский. Бронеколлекция — Танк Великой Победы (рус.) // Моделист-Конструктор. — 2002. — № 5. — С. 35.
- ↑ М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2008. — № 9. — С. 56.
- ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса. — Минск: Харвест, 2000. — С. 863. — 1156 с. — (Библиотека военной истории). — ISBN 9-85433-703-0.
- ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 М. Н. Свирин. Артиллерийское вооружение советских танков 1940—1945. — М.: Экспринт, 1999. — С. 23. — 40 с.
- ↑ 1 2 3 Стрельба снарядом БР-365П на дальность более 1000 м была запрещена
- ↑ М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2008. — № 9. — С. 52.
- ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса. — Минск: Харвест, 2000. — С. 862. — 1156 с. — (Библиотека военной истории). — ISBN 9-85433-703-0.
wikipedia.green
85-мм танковая пушка образца 1944 года — Википедия
Материал из Википедии — свободной энциклопедии
85-мм танковая пушка ЗИС-С-53 | |
---|---|
в Военно-историческом музее в Санкт-Петербурге | |
Общая информация | |
Страна | СССР |
Годы выпуска | 1944-1950? |
Выпущено, шт. | 25 783 с С-53 |
Массогабаритные характеристики | |
Калибр, мм | 85 |
Длина ствола, клб | 54,6 |
Масса в боевом положении, кг | 1150 кг качающейся части пушки |
Масса в походном положении, кг | 1150 кг качающейся части пушки |
Углы обстрела | |
Возвышения (макс.), ° | 25 |
Снижения (мин.), ° | -5 |
Горизонтальный, ° | 360 |
Огневые возможности | |
Макс. дальность стрельбы, км | 5,2 км по прицелу ТШ-16 в Т-34-85 |
Скорострельность, выстр./мин | обычно 5-6 (до 10 в выгодных условиях) |
Пушка ЗИС-С-53, явилась усовершенствованным вариантом пушки С-53, которая, в свою очередь, стала развитием зенитной пушки 52-К 1939 года.
Танк Т-34-85, с пушкой С-53, был принят на вооружение Красной Армии постановлением ГКО № 5020сс от 23 января 1944 года. Однако, продолжавшиеся параллельно с производством полигонные испытания пушки С-53, выявили существенные дефекты её противооткатных устройств. Заводу № 92 в Горьком было поручено своими силами провести её доработку.
В ноябре — декабре 1944 года началось производство этого орудия под индексом ЗИС-С-53 («ЗИС» — аббревиатура от названия артиллерийского завода № 92 имени Сталина, «С» — индекс ЦАКБ). Всего в 1944—1945 годах было изготовлено 11 518 пушек С-53 и 14 265 пушек ЗИС-С-53. Последние устанавливались как на танки Т-34-85, так и в последующем на танки Т-44.[1]
Ствол — моноблок, общей длинной 4645 мм, нарезная часть — 3496 мм, нарезов 24. Заряжение унитарное. Затвор клиновой, вертикальный, полуавтоматический, автоматика копирного типа. Масса качающейся части пушки — 1150 кг, масса откатных частей — 905 кг.
Противооткатные устройства расположены под казёнником и затвором. Откатник гидравлический, веретённого типа, накатник гидропневматический. Длина отката — 280—330 мм. В 1945 году на основе ЗИС-С-53 была разработана модификация с одноплоскостным гиростабилизатором ствола, названная ЗИС-С-54, но в серию она не запускалась.
Боеприпасы
Выстрелы и снаряды к 85-мм пушке ЗИС-С-53.1. Выстрел УБР-365П со снарядом БР-365П (Подкалиберный бронебойный снаряд трассирующий «Катушечного» типа). 2. Выстрел УБР-365 со снарядом БР-365 (Тупоголовый с баллистическим наконечником с локализаторами трассирующий). 3. Выстрел УБР-365К со снарядом БР-365К (Остроголовый с локализаторами трассирующий). 4. Выстрел УО-365К со снарядом О-365К (Стальная осколочная цельнокорпусная граната со взрывателем КТМ).
Таблица бронепробиваемости для С-53[2][3] | ||||||
Снаряд \ Расстояние, м | 100 | 300 | 500 | 1000 | 1500 | 2000 |
БР-365 | ||||||
(угол встречи 90°) | 119 | 115 | 111; 105[4] | 102; 100[4] | 93; 92[4] | 85[4] |
(угол встречи 60°) | 97 | 93 | 91; 90[4] | 83; 85[4] | 76; 78[4] | 69; 72[4] |
БР-365К | ||||||
(угол встречи 90°) | 126 | 118 | 110; 108[4] | 95; 102[4] | 75; 90[4] | 65; 82[4] |
(угол встречи 60°) | 103 | 96 | 90[4] | 75; 78[4] | 65; 72[4] | 50; 66[4] |
БР-365П | ||||||
(угол встречи 90°) | 167 | 152 | 140 | 110 | 85[5] | —[5] |
(угол встречи 60°) | 124 | 114 | 100 | 80 | 60[5] | |
Следует помнить, что в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других орудий часто оказывается невозможным. |
Боеприпасы пушки С-53[6][7] | |||||||||
Марка выстрела | Тип снаряда | Марка снаряда | Масса выстрела, кг | Масса снаряда, кг | Масса ВВ, г | Марка взрывателя | Дульная скорость, м/с | Дальность прямого выстрела по цели высотой 2 м | Год принятия на вооружение |
Бронебойные снаряды | |||||||||
УБР-365 | бронебойный тупоголовый с баллистическим наконечником, трассирующий | БР-365 | 16,00 | 9,20 | МД-5 или МД-7 | 800 | 950 | ||
УБР-365К | бронебойный остроголовый, трассирующий | БР-365К | 16,20 | 9,34 | МД-8 | 800 | 900 | ||
УБР-367 | бронебойный остроголовый с защитным и баллистическим наконечниками, трассирующий | БР-367 | ДБР-2 | послевоенный период | |||||
УБР-365П | бронебойный подкалиберный катушечного типа, трассирующий | БР-365П | 11,42 | 4,99 | — | — | 1050 | 1100 | 1944 |
УБ-367П | бронебойный подкалиберный обтекаемой формы, трассирующий | БР-367П | 11,72 | 5,35 | — | — | 1024 | 1140 | послевоенный период |
Осколочно-фугасные снаряды | |||||||||
УО-365К | стальная цельнокорпусная зенитная осколочная граната | О-365 | 16,30 | 9,54 | 660 | КТМ-1 или КТМЗ-1 | 793 | ||
УО-365К | стальная осколочная граната с переходной головкой | О-365 | 16,30 | 9,54 | 660 | КТМ-1 или КТМЗ-1 | |||
УО-367 | стальная цельнокорпусная осколочная граната, с уменьшенным зарядом | О-365К | 9,54 | 741 | КТМ-1 или КТМЗ-1 | ||||
Практические снаряды | |||||||||
УПБР-367 | практический сплошной, трассирующий | ПБР-367 | — | — |
Изображения
Казённик пушки
Клиновой затвор
Видео по теме
Примечания
- ↑ М. Барятинский. Бронеколлекция — Танк Великой Победы (рус.) // Моделист-Конструктор. — 2002. — № 5. — С. 35.
- ↑ М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2008. — № 9. — С. 56.
- ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса. — Минск: Харвест, 2000. — С. 863. — 1156 с. — (Библиотека военной истории). — ISBN 9-85433-703-0.
- ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 М. Н. Свирин. Артиллерийское вооружение советских танков 1940—1945. — М.: Экспринт, 1999. — С. 23. — 40 с.
- ↑ 1 2 3 Стрельба снарядом БР-365П на дальность более 1000 м была запрещена
- ↑ М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2008. — № 9. — С. 52.
- ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса. — Минск: Харвест, 2000. — С. 862. — 1156 с. — (Библиотека военной истории). — ISBN 9-85433-703-0.
wiki2.red
85-мм танковая пушка образца 1944 года
85-мм танковая пушка ЗИС-С-53 ЗИС-С-53 в Военно-историческом музее в Санкт-Петербурге | |
---|---|
Общая информация | |
Страна | СССР |
Годы выпуска | 1944-1950? |
Выпущено, шт. | |
Массогабаритные характеристики | |
Калибр, мм | 85 |
Длина ствола, клб | 54,6 |
Масса в боевом положении, кг | |
Масса в походном положении, кг | |
Углы обстрела | |
Возвышения (макс.), ° | 25 |
Снижения (мин.), ° | -5 |
Горизонтальный, ° | |
Огневые возможности | |
Макс. дальность стрельбы, км | |
Скорострельность, выстр./мин | 5-6 (до 10) |
Пушка ЗИС-С-53, явилась усовершенствованным вариантом пушки С-53.
Танк Т-34-85, с пушкой С-53, был принят на вооружение Красной Армии постановлением ГКО № 5020сс от 23 января 1944 года. Однако, продолжавшиеся параллельно с производством полигонные испытания пушки С-53, выявили существенные дефекты её противооткатных устройств. Заводу № 92 в Горьком было поручено своими силами провести её доработку. В ноябре-декабре 1944 года началось производство этого орудия под индексом ЗИС-С-53 («ЗИС» — аббревиатура от названия артиллерийского завода № 92 имени Сталина, «С» — индекс ЦАКБ). Всего в 1944—1945 годах было изготовлено 11518 пушек С-53 и 14265 пушек ЗИС-С-53. Последние устанавливались как на танки Т-34-85, так и в последующем на танки Т-44.[1]
Ствол — моноблок, общей длинной 4645 мм, нарезная часть — 3496 мм, нарезов 24. Заряжение унитарное. Затвор клиновой, вертикальный, полуавтоматический, автоматика копирного типа. Масса качающейся части пушки — 1150 кг, масса откатных частей — 905 кг. Противооткатные устройства расположены под казёнником и затвором. Откатник гидравлический, веретённого типа, накатник гидропневматический. Длина отката — 280—330 мм. В 1945 году на основе ЗИС-С-53 была разработана модификация с одноплоскостным гиростабилизатором ствола, названная ЗИС-С-54, но в серию она не запускалась.
Боеприпасы
Выстрелы и снаряды к 85-мм пушке ЗИС-С-53.1. Выстрел УБР-365П со снарядом БР-365П (Подкалиберный бронебойный снаряд трассирующий «Катушечного» типа). 2. Выстрел УБР-365 со снарядом БР-365 (Тупоголовый с баллистическим наконечником с локализаторами трассирующий). 3. Выстрел УБР-365К со снарядом БР-365К (Остроголовый с локализаторами трассирующий). 4. Выстрел УО-365К со снарядом О-365К (Стальная осколочная цельнокорпусная граната со взрывателем КТМ).
Таблица бронепробиваемости для С-53[2][3] | ||||||
Снаряд \ Расстояние, м | 100 | 300 | 500 | 1000 | 1500 | 2000 |
БР-365 | ||||||
(угол встречи 90°) | 119 | 115 | 111; 105[4] | 102; 100[4] | 93; 92[4] | 85[4] |
(угол встречи 60°) | 97 | 93 | 91; 90[4] | 83; 85[4] | 76; 78[4] | 69; 72[4] |
БР-365К | ||||||
(угол встречи 90°) | 126 | 118 | 110; 108[4] | 95; 102[4] | 75; 90[4] | 65; 82[4] |
(угол встречи 60°) | 103 | 96 | 90[4] | 75; 78[4] | 65; 72[4] | 50; 66[4] |
БР-365П | ||||||
(угол встречи 90°) | 167 | 152 | 140 | 110 | 85[5] | —[5] |
(угол встречи 60°) | 124 | 114 | 100 | 80 | 60[5] | |
Следует помнить, что в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других орудий часто оказывается невозможным. |
Боеприпасы пушки С-53[6][7] | |||||||||
Марка выстрела | Тип снаряда | Марка снаряда | Масса выстрела, кг | Масса снаряда, кг | Масса ВВ, г | Марка взрывателя | Дульная скорость, м/с | Дальность прямого выстрела по цели высотой 2 м | Год принятия на вооружение |
Бронебойные снаряды | |||||||||
УБР-365 | бронебойный тупоголовый с баллистическим наконечником, трассирующий | БР-365 | 16,00 | 9,20 | МД-5 или МД-7 | 800 | 950 | ||
УБР-365К | бронебойный остроголовый, трассирующий | БР-365К | 16,20 | 9,34 | МД-8 | 800 | 900 | ||
УБР-367 | бронебойный остроголовый с защитным и баллистическим наконечниками, трассирующий | БР-367 | ДБР-2 | послевоенный период | |||||
УБР-365П | бронебойный подкалиберный катушечного типа, трассирующий | БР-365П | 11,42 | 4,99 | — | — | 1050 | 1100 | 1944 |
УБ-367П | бронебойный подкалиберный обтекаемой формы, трассирующий | БР-367П | 11,72 | 5,35 | — | — | 1024 | 1140 | послевоенный период |
Осколочно-фугасные снаряды | |||||||||
УО-365К | стальная цельнокорпусная зенитная осколочная граната | О-365 | 16,30 | 9,54 | 660 | КТМ-1 или КТМЗ-1 | 793 | ||
УО-365К | стальная осколочная граната с переходной головкой | О-365 | 16,30 | 9,54 | 660 | КТМ-1 или КТМЗ-1 | |||
УО-367 | стальная цельнокорпусная осколочная граната, с уменьшенным зарядом | О-365К | 9,54 | 741 | КТМ-1 или КТМЗ-1 | ||||
Практические снаряды | |||||||||
УПБР-367 | практический сплошной, трассирующий | ПБР-367 | — | — |
Изображения
Казённик пушки
Клиновой затвор
Примечания
- ↑ М. Барятинский Бронеколлекция — Танк Великой Победы (рус.) // Моделист-Конструктор. — 2002. — № 5. — С. 35.
- ↑ М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2008. — № 9. — С. 56.
- ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса. — Минск: Харвест, 2000. — С. 863. — 1156 с. — (Библиотека военной истории). — ISBN 9-85433-703-0
- ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 М. Н. Свирин. Артиллерийское вооружение советских танков 1940—1945. — М.: Экспринт, 1999. — С. 23. — 40 с.
- ↑ 1 2 3 Стрельба снарядом БР-365П на дальность более 1000 м была запрещена
- ↑ М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — Москва: Техинформ, 2008. — № 9. — С. 52.
- ↑ А. Б. Широкорад. Энциклопедия отечественной артиллерии / Под общ. ред. А. Е. Тараса. — Минск: Харвест, 2000. — С. 862. — 1156 с. — (Библиотека военной истории). — ISBN 9-85433-703-0
dic.academic.ru
85-мм танковая пушка образца 1943 года (Д-5)
Д-5
Семейство танковых артиллерийских систем калибра 85 мм, созданных конструкторским бюро № 9 артиллерийского завода № 9 под руководством Ф. Ф. Петрова в соответствии с постановлением ГКО № 3289 от 5-го мая 1943 г.
История создания
Орудие было Создано на основе танковой пушки У-12 конструкции В. Н. Сидоренко и отличалось от прототипа механизмом полуавтоматики копирного типа, взятым у орудия ЗИС-5, а также некоторыми узлами тормоза отката и накатника.
Опытный образец, в варианте Д-5С (для установки на СУ-85), был продемонстрирован к 14 июня 1943 г.
Постановлением ГКО № 3891, от 8-го Августа 1943 г., принят на вооружение тяжёлый танк КВ-85, с орудием Д-5Т. 21-23 августа 1943 г. во время испытаний на Гороховецком артиллерийском полигоне, пушка Д-5Т, на тяжёлых танках КВ-85 и ИС-1, по сравнению с пушкой С-31, разработки ЦАКБ, под руководством В. Г. Грабина, установленной на тяжёлом танке КВ-85г, продемонстрировало своё преимущество: меньше вибрация после выстрела; меньшие габариты и вес, вследствие отсутствия громоздких уравновешивающих грузов; большая прочность; проще в обслуживании.
Конструкция
В конструкции пушки примсенён затвор и подъёмный механизм, аналогичные серийной 76,2 мм пушке Ф-34. Пушка имеет сложную конструкцию, большое количество мелких деталей, с высокими требованиями к допускам после обработки. Относительно большие габариты пушки являются следствием размещения тормоза отката и накатника над стволом, подобно германской пушке KwK40.
Использование
В январе-марте 1944 года пушка Д-5Т монтировалась на серийные танки Т-34-85 постройки завода № 112 «Красное Сормово». Всего сделано 250 единиц, до принятия на вооружение пушки ЗИС-С-53.
Из-за сравнительно больших размеров, высокой сложности и себестоимости пушка Д-5Т получила ограниченное применение и выпускалась небольшими сериями.
Боеприпасы
По сравнению с широким ассортиментом боеприпасов 85-мм зенитного орудия 52-К — прародителя пушки, боекомплект Д-5 был гораздо менее разнообразен. В его состав входили:
-бронебойный унитарный выстрел массой 16 кг с тупоголовым бронебойно-трассирующим снарядом с баллистическим наконечником 53-БР-365 массой 9,2 кг (масса взрывчатого вещества — тротил или аммотол — 164 г) и зарядом 54-Г-365 массой 2,48—2,6 кг; начальная скорость 792 м/с;
-бронебойный унитарный выстрел массой 16 кг с остроголовым бронебойно-трассирующим снарядом 53-БР-365К массой 9,2 кг (масса взрывчатого вещества — тротил или аммотол — 98 г) и зарядом Г-365 массой 2,48—2,6 кг; начальная скорость 792 м/с;
-бронебойный унитарный выстрел массой 11,42 кг с подкалиберным снарядом катушечного типа 53-БР-365П массой 5,0 кг и зарядом 54-Г-365 массой 2,5—2,85 кг; начальная скорость 1050 м/с;
-осколочный унитарный выстрел массой 14,95 кг со снарядом 53-О-365 общей массой 9,54 кг (масса взрывчатого вещества — тротил или аммотол — 741 г) и зарядом 54-Г-365 массой 2,6 кг; начальная скорость 785 м/с.
Осколочные снаряды О-365 имели большое число вариантов и при оснащении некоторыми типами взрывателей могли с успехом применяться в качестве фугасных.
По советским данным, бронебойный снаряд БР-365 по нормали поражал на расстоянии 500 м бронеплиту толщиной 111 мм, на вдвое большей дистанции при тех же условиях — 102 мм. Подкалиберный снаряд БР-365П на расстоянии 500 м по нормали поражал на вылет бронеплиту толщиной 140 мм. При угле встречи относительно нормали 30 град. при стрельбе в упор снаряд БР-365 пробивал 98 мм, а на 600—1000 м — 88—83 мм брони.
Выстрелы и снаряды к 85-мм танковой пушке Д-5: 1. Выстрел УБР-365П со снарядом БР-365П (подкалиберный бронебойный снаряд трассирующий «катушечного» типа). 2. Выстрел УБР-365 со снарядом БР-365 (тупоголовый с баллистическим наконечником с локализаторами трассирующий). 3. Выстрел УБР-365К со снарядом БР-365К (остроголовый с локализаторами трассирующий). 4. Выстрел УО-365К со снарядом О-365К (стальная осколочная цельнокорпусная граната с взрывателем КТМ).
Д-5-С-85БМ и Д-5-Т-85БМ
В начале зимы 1943 года ГАУ обратилось к КБ завода № 9 с предложением создать противотанковое орудие с баллистикой, подобной баллистике немецкой 88-мм танковой пушки KwK 43. Модернизированная пушка Д-5 получила более длинный ствол, что разрешило довести начальную скорость бронебойного снаряда до 920—950 м/с за счет увеличения порохового заряда. При этом пушка могла вести огонь и обычными 85-мм боеприпасами.
Вариант пушки, предназначенный для установки в танковую башню, получил индекс Д-5-Т-85БМ (БМ — большой мощности), а предназначенный для установки в рубке самоходного орудия — индекс Д-5-С-85БМ.
Опытный образец Д-5-С-85БМ был установлен в корпус серийной САУ СУ-85, а опытный образец Д-5-Т-85БМ — в танк ИС-85. Опытная САУ получила обозначение СУ-85БМ, а танк ИС-85 — Объект 244. После полигонных испытаний, проходивших с января по март 1944 года, ни одна из машин на вооружение принята не была.
ТТХ
Калибр, мм: 85
Длина ствола, клб: 51,6
Углы обстрела:
-Возвышения (макс.), град.: +22
-Снижения (мин.), град.: -5
-Горизонтальный, град.: 360
Огневые возможности:
-Макс. дальность стрельбы, км: 12,7
-Скорострельность, выстр./мин: 5-8
Калибр | 85 мм |
Максимальная дальность стрельбы | 12,7 км |
Скорострельность | 5-8 выс/мин |
wartools.ru
Отечественные танковые орудия. Против «Тигров» и «Пантер»
В начальный период войны танковые пушки ЗИС-5, Л-11, Ф-32 и Ф-34 легко пробивали броню германских танков, а также превосходили по своей баллистике немецкие 50- и 75-миллиметровые танковые орудия.Картина изменилась в 1943 году — бронирование основных германских танков Т-III и T-IV увеличилось, а также на фронте появились тяжелые танки «Тигр» и «Пантера» с длинноствольными 75- и 88-миллиметровыми пушками. Пушки советских танков в борьбе с ними оказались малоэффективными. Средним и тяжелым танкам потребовались новые орудия большей мощности. Для экономии времени было принято решение взять за основу пушку, которая уже производилась серийно. Выбирать здесь было нечего: 107-миллиметровые пушки прекратили производить еще в 1941 г., а 95-миллиметровые пушки дальше стадии испытаний не продвинулись. Оставалась лишь 52К – зенитная 85-миллиметровая пушка обр. 39-го года.

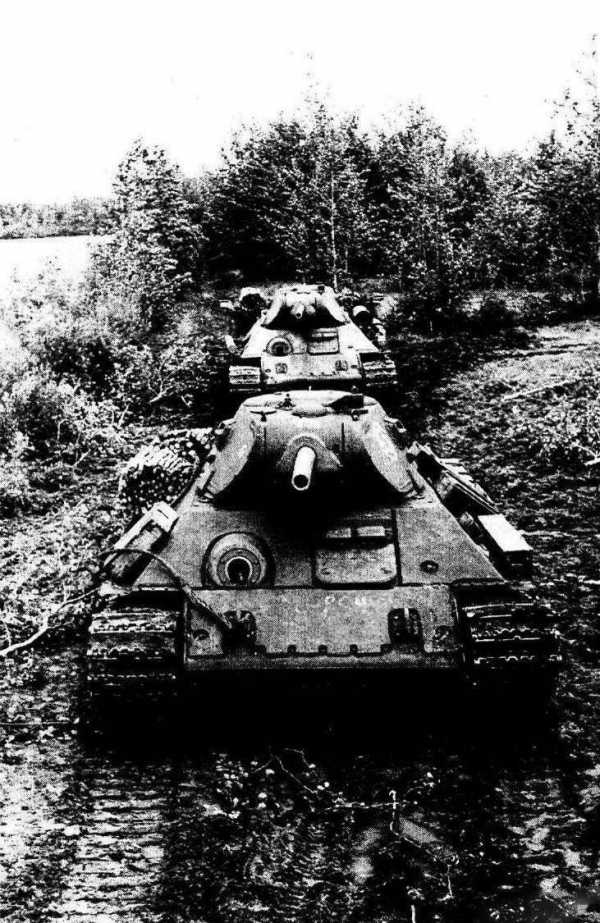

Т-34 обр. 1940 года. Пушка Л-11, калибр 76,2 мм
Т-34 обр. 1944 года. Пушка ЗиС-С-53, калибр 85 мм
Производство танков Т-34-76. На переднем плане 76,2 мм пушки Ф-34 образца 1940 года
Замаскированный советский танк Т-34-76 с пушкой Ф-34 на восточном берегу Дона при обороне Сталинграда
Танки Т-34-85 с пушками Д-5Т атакуют у Раздельного, под Одессой, 1944Работы над 85-миллиметровой танковой Д-5 были начаты в январе 43-го года, ими руководил Петров. В пушке был использован ствол имеющий баллистику 52К, а люльку и некоторые другие элементы были взяты от опытной 122-миллиметровой танковой гаубицы У-9. В состав ствола пушки входили свободная труба, сварной кожух и навинтной казенник. Клиновой вертикальный затвор, имеющий полуавтоматику копирного типа, аналогичен по устройству затвору Ф-34. Выпускали два варианта пушки Д-5: танковый Д-5Т и самоходный Д-5С (также обозначались Д-5С-85). Пушками Д-5Т в 43-м г. вооружали тяжелые танки КВ-85 и ИС-1 (ИС-85). Однако для установки Д-5Т в средние танки Т-34 было необходимо увеличить диаметр шарового погона, что в 43-м сделано не было, так как руководство Центрального артиллерийского конструкторского бюро (ЦАКБ) дало обещание создать 85-миллиметровую пушку, которая могла монтироваться в Т-34 без изменения погона. Но реализовать это не смогли и для пушки ЗИС-С-53 увеличили диаметр погона до 1600 мм (с 1420 мм). 85-миллиметровая пушка Д-5Т в течение нескольких месяцев 44-го года устанавливалась на Т-34 с увеличенными башней и погоном. В ходе эксплуатации Д-5С и Д-5Т выявили несколько конструктивных недостатков, чаще всего ломался подъемный механизм.
Летом и осенью 43-го г. провели конкурсные испытания 85-миллиметровых танковых пушек, сконструированных для танков Т-34: ЛБ-1, С-50 и С-53. Все эти пушки имели боеприпасы и баллистику пушки 52К.
Схема установки пушки ЗИС-С-53 в башне танка Т-34 обр. 1944 г.1 — броневая защита пушки; 2 — кронштейн люльки для установки пулемета; 3 — пулемет; 4 — прицел; 5 — шпонка люльки; 6 — клин затвора пушки; 7 — казенник пушки; 8 — электромагнит электроспуска; 9 — шарнирная подвеска прицела; 10 — боковой уровень; 11 — гильзоуловитель; 12 — маховик углов прицеливания; 13 — спусковой шнур; 14 — левый щит ограждения; 15 — рычаг электроспуска; 16 — подъемный механизм; 17 — выключатели пушки и пулемета; 18 — стопор крепления пушки по-походному; 19 — кронштейн; 20 — кронштейн люльки для установки прицела; 21 — фланец люльки для крепления к броневой защите пушки; 22 — люлька; 23 — ствол пушки
Испытания показали, что лучшей из них является пушка С-53. Постановлением ГКО от 01.01.1944 г. данную пушку приняли на вооружение. Однако уже в начале 44-го года во время полигонных испытаний выявили существенные дефекты противооткатного устройства пушки С-53. Объединенными усилиями ЦАКБ и завода № 92 пушку доработали и поставили на валовое производство, присвоив ей индекс ЗИС-С-53 («ЗИС» — индекс завода им. Сталина № 92; «С» — индекс ЦАКБ).
ЦАКБ в 1945 году была разработана модификация ЗИС-С-53, которая снабжалась гироскопическим одноплоскостным стабилизатором — ЗИС-С-54, но в серию данная система не пошла.
ЗИС-С-53 устанавливали на большинстве Т-34-85 и на Т-44.
Производство 85-миллиметровой пушки Д-5Т велось на протяжении двух лет: в 43-м году было выпущено 283 пушек, в 44-м г. — 260. Пушка С-53 производилась только в 44-м году — 11518 ед., а ее модификация ЗИС-С-53 лишь в 45-м г. — 14265 ед.
85-миллиметровая пушка, имеющая баллистику 52К по мощности, была предельной для Т-34, однако слабой для тяжелых ИС. В связи с этим в 1943 году под руководством Петрова в конструкторском бюро Мотовилихинского завода начали проектировать 122-миллиметровые танковой пушки (в качестве базы взяли 122-мм корпусную пушку А-19). Вместо свободной трубы, имеющей кожух ввели ствол моноблок. Поршневой затвор заменили горизонтальным клиновым затвором, имеющим механическую полуавтоматику. Кроме того, пушку оснастили дульным тормозом. Орудие имело раздельно-гильзовое заряжание. Новому орудию присвоили индекс Д-25Т (литера «Т» обозначает танковая, на самоходки устанавливался вариант Д-25С, не имеющий дульного тормоза).

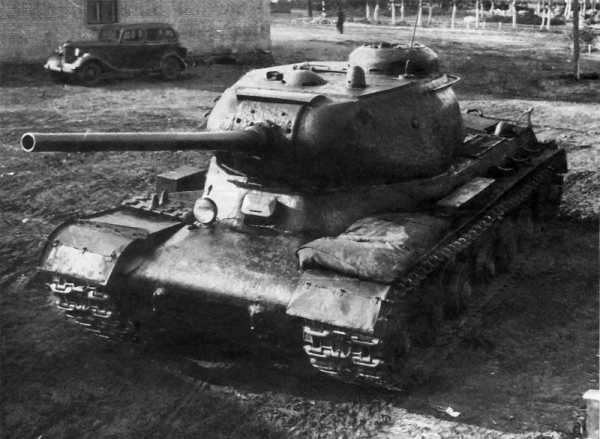

ИС-1 с пушкой Д-5Т(Обьект 237)
ИС-2 обр. 1944 года. 122-мм пушка Д-25Т
Танковую пушку Д-25Т оснащали телескопическими прицелами ТШ-17, ТШ-21, ТШ2-21 ТШ2-27, ТШ-27К и ТШ2-27К. Также имелся боковой уровень. Дальность стрельбы при использовании телескопического прицела достигала 5 тыс. метров, а при использовании бокового уровня — 15 тыс. метров. Опытный образец Д-25Т изготовили в конце ноября 43-го г. В конце года изготовили 45 серийных Д-25Т, в 1944 г. — 2394; в 1945 г. —3138.
Пушку Д-25Т приняли на вооружение, присвоив ей обозначение «122- миллиметровая танковая пушка образца 1943 года». Ее устанавливали на танки ИС-2, ИС-3, а в послевоенные годы на ИС-4.
Схема установки пушки Д-5Т в башне танка ИС-1
ИС-2 обр. 1944 года. 122-мм пушка Д-25Т
Схема установки пушки Д-25Т в башне танка ИС-21 — тормоз отката; 2 — привод к заслонке объектива телескопа; 3 — державка телескопа; 4 — кронштейн для крепления налобника; 5 — график наполнения накатника; 6 — стопор лотка; 7 — спусковой механизм; 8 — боковой уровень; 9 —отверстие в подвижной бронировке для спаренного пулемета ДТМ; 10 — правая цапфа пушки; 11 — правый кронштейн установки пушки; 12 — кронштейн установки пулемета; 13 — магазин пулемета; 14 — пулемет ДТМ; 15 — наметка люльки; 16 — цилиндр накатника; 17 — цилиндр тормоза отката; 18 — рукоятка затвора; 19 — казенник; 20 — закрывающий механизм; 21 — рычаг ручного спуска ударника; 22 — налобник прицела; 23 — левый кронштейн установки пушки; 24 — левая цапфа пушки; 25 — маска пушки; 26 — отверстие в маске для прицела; 27 — отверстие в подвижной бронировке для прицела; 28 — амортизатор подвижной бронировки; 29 — люлька пушки
Технические характеристики танковой пушки ЗИС-С-53:
Калибр – 85 мм;
Длина ствола – 54 калибра;
Угол вертикального наведения – от -5 до +25 градусов;
Вес качающейся части – 1150 кг;
Скорострельность – 5-6 выстрелов в минуту;
Вес бронебойного снаряда – 9,2 кг;
Начальная скорость бронебойного снаряда – 800 м/с;
Бронепробиваемость по нормали на дистанции:
500 м – 110 мм;
1000 м – 100 мм;
Бронепробиваемость по нормали для подкалиберного снаряда на дистанции 500 м – 140 мм
Технические характеристики танковой пушки Д-25Т:
Калибр – 122 мм;
Длина ствола – 48,6 калибров;
Угол вертикального наведения – от -3 до +20 градусов;
Вес качающейся части – 2400 кг;
Скорострельность – 2-3 выстрелов в минуту;
Вес бронебойного снаряда – 25 кг;
Начальная скорость бронебойного снаряда – 800 м/с;
Бронепробиваемость по нормали на дистанции:
500 м – 155 мм;
1000 м – 145 мм.
Александр Широкорад, «Техника и вооружение»
xn--b1adccaencl0bewna2a.xn--p1ai
