Проект зенитной самоходной установки Oerlikon Escorter 35 (Швейцария) » Военное обозрение

К началу восьмидесятых годов достаточно большое распространение получила зенитная артиллерийская установка Oerlikon GDF-001 швейцарской разработки. Система с двумя автоматическими пушками калибра 35 мм обеспечивала поражение маловысотных целей в ближней зоне и подходила для оснащения войсковой ПВО. Тем не менее, буксируемая зенитная система имела недостаточную мобильность, серьезно ограничивавшую ее характеристики в условиях реального боя. Для повышения характеристик установки GDF-001 было решено создать на ее основе самоходную машину, получившую название Escorter 35.
Согласно техническому заданию ЗСУ Escorter 35 должна была иметь собственную РЛС для обнаружения и сопровождения целей, электронную систему управления стрельбой и две автоматические пушки калибра 35 мм. Максимальная дальность поражения воздушных и наземных целей задавалась на уровне 4 км. Предполагалось, что машина сможет использовать дорожную сеть и по имеющимся автодорогам быстро перемещаться в нужный район. Самоходка должна была защищать войска на марше и в местах сосредоточения.

Проект Escorter 35 подразумевал создание зенитной самоходной установки (ЗСУ) на основе существующей артиллерийской системы. Новую зенитную самоходку предполагалось предлагать зарубежным заказчикам, что сказалось на техническом облике проекта. В новой машине предлагалось использовать существующие компоненты, которые могли бы упростить и ускорить строительство зенитных самоходок. К примеру, именно по этой причине в базовом варианте ЗСУ Escorter 35 получила колесное шасси, созданное немецкой компанией Hydrokrane.

Необходимо отметить, колесное шасси, проигрывающее по проходимости гусеничным, могло в определенной мере ограничить мобильность перспективной ЗСУ, однако это сочли приемлемой платой за сравнительную простоту и дешевизну. Кроме того, сам факт использования самоходного шасси обеспечивал большие преимущества перед буксируемыми системами GDF-001.

Основой ЗСУ Escorter 35 стало шасси с колесной формулой 4х4. В передней части базовой машины имелась трехместная кабина с рабочими местами водителя и командира. Кроме того, при перегоне машины на новую позицию в кабине мог находиться оператор зенитных систем. Во время стрельбы кабина могла опускаться вперед-вниз, увеличивая допустимые углы наведения. В средней части шасси имелась платформа для установки артиллерийской части, в корме – моторно-трансмиссионное отделение. Самоходка Escorter 35 получила дизельный двигатель мощностью 455 л.с. Кабина, артиллерийский модуль и моторно-трансмиссионное отделение были защищены противопульным бронированием.

Интересной особенностью использованного шасси стала конструкция колесной ходовой части. Все четыре колеса, установленные на независимой гидропневматической подвеске, были не только ведущими, но и управляемыми. Механизмы управления позволяли отклонять передние и задние колеса в разных направлениях, благодаря чему минимальный радиус разворота достигал 6,2 м при длине машины 8,5 м. При одновременном повороте всех колес в одну сторону зенитная самоходка могла двигаться под углом к своей продольной оси. В зависимости от дорожных условий экипаж мог регулировать давление в шинах.

Машина Escorter 35 получилась достаточно тяжелой – ее боевая масса равнялась 24 тоннам. Габариты зенитной самоходки определялись размерами использованного шасси. Его длина в походном положении равнялась 8,5 м, при опущенной кабине – 9,2 м. Ширина машины – 2,98 м, максимальная высота базовой машины (при поднятой кабине) – около 2,5 м. Использованный двигатель обеспечивал максимальную скорость на шоссе до 120 км/ч. Запас хода – 600 км.

Вооружение и аппаратура управления огнем размещались на поворотной платформе, которая, в свою очередь, располагалась на средней платформе базового шасси. В передней части платформы находились пушки с системой боепитания, в задней – кабина оператора и радиоэлектронная аппаратура.

Вооружение ЗСУ Escorter 35 состояло из двух автоматических пушек GDF-D03, представлявших собой доработанный вариант орудия GDF-001. В ходе модернизации скорострельность пушек была увеличена до 600 выстрелов в минуту. Как и ранее, для перезарядки пушки использовали энергию отдачи ствола. Конструкция обеих пушек зенитной самоходки была идентична, но выполнялась «зеркально». Это позволило разместить пушки рядом, а по бокам от них установить магазины и системы подачи снарядов. Лафет пушек позволял наводить их в вертикальной плоскости в пределах от -5° до +85°.

По бокам от ствольных коробок орудий GDF-D03 находились два магазина оригинальной конструкции. Магазин представлял собой барабан с 25 ячейками для обойм, закрытый бронированным кожухом. В каждую из ячеек барабана помещалась обойма с 8 снарядами одного типа. Такой способ заряжания позволял не только обеспечить требуемую огневую мощь, но и быструю замену используемого типа боеприпасов. Автоматика учитывала, какой тип снарядов находится в той или иной обойме и по команде оператора подводила ячейку с нужной обоймой к системе подачи боеприпасов в пушку. Это позволяло быстро и просто менять тип боеприпасов, используемых в следующей очереди.

Стандартный боекомплект ЗСУ Escorter 35 должен был состоять из 430 снарядов различных типов. По 200 снарядов (25 обойм по 8 снарядов) заряжались в магазины и две обоймы на 15 снарядов каждая должны были предварительно помещаться непосредственно в систему подачи боеприпасов. В боекомплект зенитной системы входили снаряды 35х228 мм нескольких типов. В зависимости от поставленной задачи пушки могли использовать осколочно-зажигательные, полубронебойно-осколочно-зажигательные и бронебойные подкалиберные снаряды. Боеприпасы всех типов оснащались трассером. Снаряды первых двух типов предназначались для стрельбы по воздушным целям и имели начальную скорость на уровне 1175 м/с. Бронебойные подкалиберные покидали ствол со скоростью 1385 м/с и предназначались для стрельбы по наземной технике.


По некоторым данным, в будущем зенитная самоходка Escorter 35 могла получить снаряд с программируемым взрывателем, способный значительно повысить эффективность стрельбы по воздушным и наземным целям. Конкретный состав боекомплекта и количество загружаемых в барабан снарядов того или иного типа следовало определять в соответствии с поставленными задачами.

Для наблюдения за воздушным пространством и обнаружения целей ЗСУ Escorter 35 должна была использовать импульсно-допплеровскую радиолокационную станцию, разработанную компанией Contraves на основе РЛС комплекса ADATS. В конструкцию этой станции были введены некоторые изменения. В частности, она получила менее крупную антенну. РЛС обнаружения и сопровождения могла следить за целями на дальности до 20 км. Обеспечивалось одновременное сопровождение до шести целей. За счет уменьшения боковых лепестков диаграммы направленности антенны станция могла следить за маловысотными целями.

Информация о замеченных целях выводилась на экран на рабочем месте командира машины в передней кабине. Командир мог самостоятельно определять порядок атаки цели или передавать эту обязанность автоматике. После определения приоритетной цели производился поворот оружия в сторону цели, и она бралась на сопровождение оптико-электронной системой.

Блок оптико-электронного оборудования, как и антенна РЛС, находился на крыше кабины оператора. Этот блок оснащался инфракрасной системой слежения, лазерным дальномером и перископическим прицелом с восьмикратным увеличением и полем зрения шириной 8°. При автоматическом сопровождении цели использовалась инфракрасная система слежения, при ручном оператор должен был наблюдать за целью при помощи перископического прицела. Во время работы автоматики оператор мог вмешиваться в ее работу. Кроме того, в случае срыва сопровождения он должен был вручную производить новый захват.

Расчет поправок для стрельбы с учетом местоположения цели, дальности до нее, типа выбранных боеприпасов и метеоусловий возлагался на баллистический вычислитель, без каких-либо изменений заимствованный у комплекса ADATS. Стрельба начиналась по команде оператора. Минимальное время реакции, от обнаружения цели до первого выстрела, равнялось 5 секундам.

Штатным режимом огня по воздушным и наземным целям была стрельба очередями по 15-16 выстрелов (2 обоймы) продолжительностью около 1,5 с. Максимальная дальность до цели, при которой обеспечивалось поражение, достигала 4 км. Осколочно-зажигательный и полубронебойный осколочно-зажигательный снаряды летели на максимальную дальность около 6 с, бронебойный подкалиберный трассирующий – 4 с. Последний при угле встречи 90° мог пробить до 80 мм брони.

Прототип зенитной самоходной установки Escorter 35 был построен в 1984-85 годах. Презентация проекта состоялась в 85-м. В рекламных материалах упоминались высокие боевые характеристики нового комплекса, а также его сравнительно невысокая стоимость. В частности, ЗСУ Escorter 35 с понятным результатом сравнивалась с другими современными системами аналогичного назначения. Известно, что новой зенитной самоходкой заинтересовалась одна из ближневосточных стран. В 1986 году прототип был доставлен в эту страну для испытаний на полигоне потенциального заказчика. Результаты этих испытаний неизвестны, однако контракт на поставку новых зенитных систем так и не был подписан.

Во второй половине восьмидесятых годов компания Oerlikon разработала новый вариант проекта Escorter 35, отличавшийся от базового используемым шасси. Для повышения подвижности и проходимости этот вариант самоходки должен был использовать гусеничное шасси, разработанное на базе бронетранспортера M548 (модификация американского M113). На гусеничном шасси планировалось монтировать трехместную кабину экипажа и поворотную платформу с вооружением и радиоэлектронным оборудованием. Артиллерийская часть и электроника не отличались от разработанных в рамках первого проекта Escorter 35.

Оба варианта ЗСУ Escorter 35 не заинтересовали потенциальных заказчиков. Точные причины этого неизвестны. Тем не менее, на основе наработок по проекту зенитной самоходки вскоре была создана буксируемая система GDF-005. Эта зенитная установка оснащается двумя орудиями калибра 35 мм с аппаратурой для использования снарядов с программируемым взрывателем. Кроме того, для обеспечения работы артиллерийских установок заказчик может приобрести модуль управления Skyguard. Эта система представляет собой буксируемый прицеп с кабиной оператора, РЛС и аппаратурой управления огнем, аналогичной использовавшейся на ЗСУ Escorter 35. В отличие от самоходки, не заинтересовавшей потенциальных покупателей, буксируемые системы GDF-005 поставлялись в три с лишним десятка стран.

По материалам сайтов:
http://otvaga2004.ru/
http://alternathistory.org.ua/
http://dogswar.ru/
http://secretprojects.co.uk/

topwar.ru

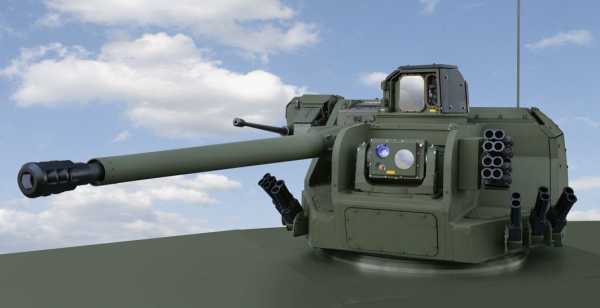

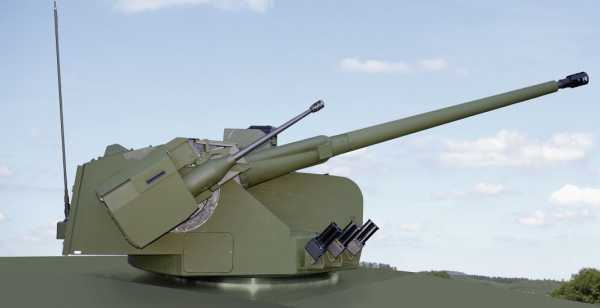

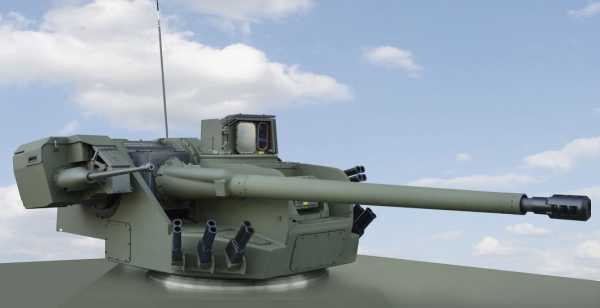

Новый боевой модуль IWS-35 от KMW

Журнал "International Defence Review" в статье Christopher F. Foss "Krauss-Maffei Wegmann confirms 35 mm RWS development" сообщает, что германская компания Krauss-Maffei Wegmann (KMW) представила материалы о разработанном ею новом дистанционно управляемом боевом модуле IWS-35, предназначенном для оснащения гусеничных и колесных бронированных машин. Предположительно, модуль планируется в первую очередь для установки на германские колесные бронетранспортеры ARTEC Boxer.

Модуль IWS-35 выполнен из сварной алюминиевой брони и включает мощную 35-мм автоматическую пушку ATK Armament Systems Bushmaster III, а также спаренный с пушкой 12,7-мм пулемет, который имеет независимую систему вертикального наведения. Угол возвышения 35-мм пушки составляет 35 градусов, а 12,7-м пулемета - 65 градусов. Пушка способна вести огонь снарядами с программируемым взрывателем. Дополнительно на модуле могут монтироваться наводимые 76-мм дымовые гранатометы Wegmann либо новые 40-мм пусковые устройства WWS-40, способные помимо дымовых и помеховых выстрелов вести огонь также 40-мм противопехотными гранатами. Боевой модуль имеет дублированные (для резервирования) электроприводы вертикального и горизонтального наведения.

Цифровая система управления огнем модуля IWS-35 дублирована для командира и наводчика. Каждый из них из имеет стабилизированный электронный прицел с тепловизионным каналом и встроенным лазерным дальномером. Прицел командира является панорамным и смонтирован на крыше боевого модуля.

Новый дистанционно управляемый боевой модуль KMW IWS-35 с 35-мм пушкой ATK Armament Systems Bushmaster III, 12,7-мм пулеметом и 40-мм пусковыми устройствами WWS-40 (с) Krauss-Maffei Wegmann (via Jane's )

Новый дистанционно управляемый боевой модуль KMW IWS-35 с 35-мм пушкой ATK Armament Systems Bushmaster III, 12,7-мм пулеметом и 40-мм пусковыми устройствами WWS-40 (с) Krauss-Maffei Wegmann (via Jane's )

bmpd.livejournal.com

НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН

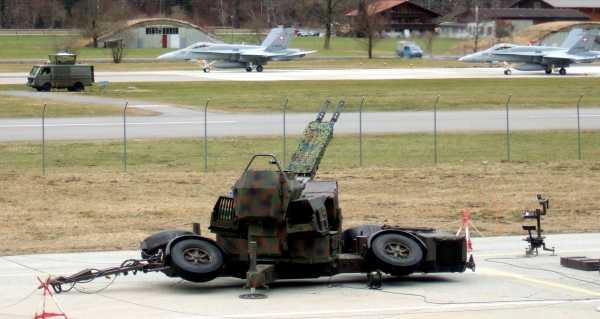

35-ММ ЗЕНИТНАЯ АРТИЛЛЕРИЙСКАЯ УСТАНОВКА OERLIKON GDF-005 (ШВЕЙЦАРИЯ)

35-MM ANTI-AIRCRAFT GUN MOUNT OERLIKON GDF-005 (SWITZERLAND)

Эрликон GDF-005 (Oerlikon GDF-005) — Автоматическое компьютеризированное зенитное орудие Oerlikon GDF-005 разработано швейцарской фирмой «Oerlikon Contraves AG» в мае 1985 года.
Данное зенитное орудие пришло на смену комплексам GDF-OO1/2/3. В отличие от предыдущих версий, новый Oerlikon оснастили модифицированной пушкой (KDC), новым оптоэлектронным прицелом «Ган-Кинг», боезапасом в 84 выстрела и бортовым
Зенитное орудие Oerlikon GDF-005 снащено цифровой системой наведения и контроля огня, использует радар и лазерный дальномер для точного прицеливания. Вооружение состоит из спаренной 35 мм зенитной пушки.
Вооружение Oerlikon GDF-005 состоит из спаренной зенитной пушки калибра 35 мм. Зенитное орудие комплектуется цифровой системой наведения и контроля за огнем, радаром, а также лазерным дальномером для более точного наведения прицела.
Комплекс укомплектовали кабиной для оператора. На нижнем станке лафета конструкторы поместили генератор (в предыдущих версиях Oerlikon генератор перевозили в прицепе). Задача данного генератора – питание механизмов, которые отвечают за автоматическое развертывание орудия из обычного состояния в боевое (и наоборот), а также за выравнивание комплекса.
Компания «OerLikon» изготовила специальные комплекты под наименованием «NDF-C», которые позволяют GDF-001, GDF-002 и GDF-003 довести до уровня GDF-005. Уже до 1990 года швейцарская фирма продала около 200 комплектов «NDF-C».

Для стрельбы используются следующие 35 х 228-мм выстрелы: осколочно-зажигательные трассирующие снаряды, бронебойно-зажигательные с электронным взрывателем в боевой части, бронебойно-осколочно-зажигательные трассирующие, учебные трассирующие и нетрассирующие, подкалиберные бронебойно-трассирующие снаряды с отделяющимся поддоном.
Находится на вооружении более чем в 30 странах мира.
На базе этого орудия был создан зенитно-ракетный комплекс средней дальности Skyguard-Sparrow.
18 октября 2007 года южноафриканская роботизированная пушка Oerlikon GDF-005 открыла неконтролируемый огонь во все стороны. На месте было убито девять солдат и ранено четырнадцать. Военные объяснили это происшествие неисправностью компьютера, контролировавшего действия пушки.

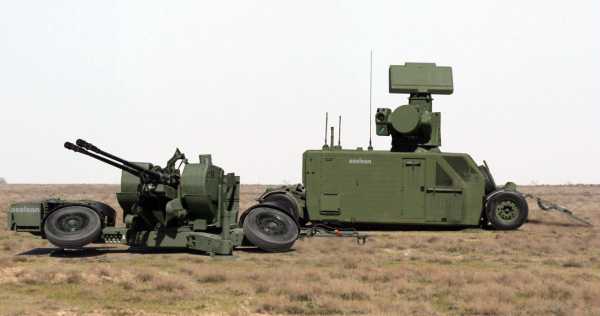

Турецкая компания Aselsan ведет испытания нового арткомплекса ПВО на базе двуствольной 35 мм пушки Oerlikon и системы управления огнем Aselsan FCS (fire control system), сообщается 6 октября 2015 года.
Сообщается, что система оснащена снарядами с воздушным подрывом, разработка велась в рамках программы ПВО Hisar, проект АУ назывался T-Laladmis.
Вторым элементом системы ПВО Hisar должна была стать зенитная самоходная установка Korkut, но ее испытания не проводились.

ХАРАКТЕРИСТИКИ

Масса, кг: 6400
Длина ствола, мм: 90 калибров
Снаряд: 0,55
Калибр, мм: 35
Угол возвышения: от −5° до +92°
Угол поворота: 360°
Скорострельность, выстрелов/мин: 550 на один ствол
Начальная скорость снаряда, м/с 1175
Прицельная дальность, м: 4000 (эффективная наклонная по воздушным целям)
Максимальная дальность, м: 12 000
Вид боепитания: 2 магазина на 280 снарядов

Источники: Военный Паритет, janes.com, ru.wikipedia.org, eizvestia.com и др.

nevskii-bastion.ru

БМП KORHAN вооруженный 35 мм пушкой

  • БМП «Пума» в Panzermuseum

    БМП «Пума» в Panzermuseum. Внутрь попасть нельзя, но впечатление хорошее. Хотя и здоровая штуковина. Чтобы заменить " Мардер…

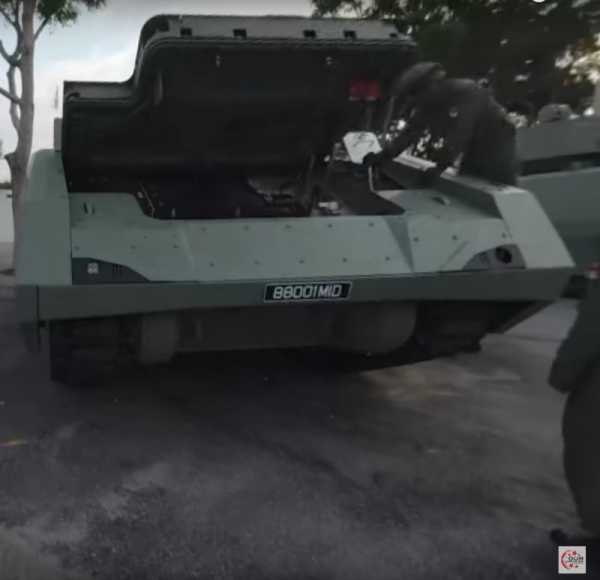

  • Лобовая броня Сингапурской NGAFV «Hunter»

    Любопытное заметил skylancer7441. Лобовая броня Сингапурской NGAFV «Hunter». «Меркава» тихо курит в сторонке. Конечно…

  • HS.30

    (Schützenpanzer Lang Gruppe HS.30, Schützenpanzer 12-3 (сокр. SPz-12-3)) HS30 была первой БМП разработанной для Бундесвера. К первичному…

  • Фотообзор БМП «Мардер».

    В 60-х годах три компании начали разработку БМП специально для армии Германии. После испытаний прототипов в 1967-68 гг. были изготовлены единичные…

  • С днем независимости

    В этот день 243 года назад, в 1776 году, американские сепаратисты объявили о своей независимости, тем самым грубо нарушив территориальную целостность…

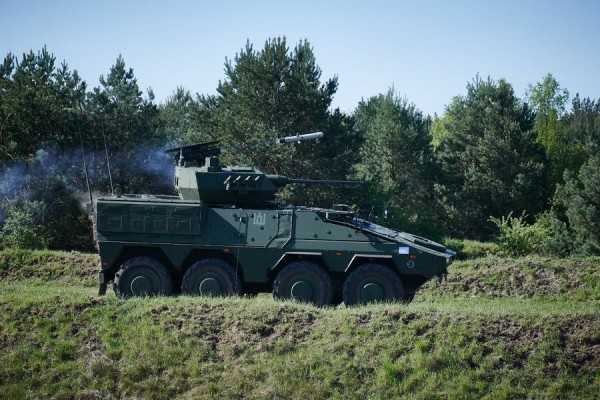

  • Литва получила первые 2 ББМ Boxer

    Литва получила первые 2 ББМ Boxer/Vilkas, вооруженные противотанковыми ракетами SpikeLR и 30-мм цепной пушкой MK44S. Все 88 ББМ будут поставлены до…

  • andrei-bt.livejournal.com

    37-мм противотанковая пушка Pak 35/36 (3,7-cm Panzerabwehrkanone 35/36).

    Разработку этого противотанкового орудия начали на фирме Рейнметалл-Борзиг (Rheinmetall-Borsig) еще в 1924 году, причем проектирование велось в обход условий Версальского мирного договора, согласно которому Германии запрещалось иметь противотанковую артиллерию. Тем не менее, в конце 1928 года первые образцы нового орудия, получившего обозначение 3,7-cm Tак 28 L/45 (Tankabwehrkanone - противотанковая пушка, слово Panzer стало использоваться в Германии позже), начали поступать в войска.

    37-мм противотанковая пушка Так 28 L/45 массой 435 кг имела легкий лафет с трубчатыми станинами, на котором монтировался ствол-моноблок с полуавтоматическим горизонтальным клиновым затвором, обеспечивавшим достаточно высокую скорострельность - до 20 выстрелов в минуту. Угол горизонтального обстрела при раздвинутых станинах составлял 60°, но при крайней необходимости можно было вести огонь и со сдвинутыми станинами. Пушка имела деревянные колеса со спицами и пе-ревозилась упряжкой лошадей. Для защиты расчета использовался щит из 5-мм броневого листа, причем его верхняя часть откидывалась на петлях.

    Без сомнения, к концу 20-х годов 37-мм пушка Так 29 являлась одной из лучших противотанковых артсистем. Поэтому был разработан экспортный вариант Так 29, который закупался многими странами - Турцией, Голландией, Испанией, Италией, Японией и СССР. Некоторые из них приобретали и лицензию на производство орудия (достаточно вспомнить нашу знаменитую сорокапятку - 45-мм противотанковое орудие 19К, основное противотанковое средство Красной Армии 30 - начале 40-х годов, ведущее свою родословную от 37-мм Так 29, закупленной в 1930 году).

    В 1934 году пушка была модернизирована - она получила колеса с пневматическими шинами, позволявшими буксировать пушку автомобилями, улучшенный прицел и немного измененную конструкцию лафета. Под обозначением 3,7-сm Рак 35/36 (Panzerabwehrkanone 35/36) она поступила на вооружение рейхсвера, а с марта 1935 года и вермахта как основное противотанковое средство. Ее цена составляла 5730 рейхсмарок в ценах 1939 года. По мере изготовления новых 37-мм пушек Рак 35/36, изготовленные до 1934 года Так L/45 29 с деревянными колесами изымались из войск.

    В 1936 - 1939 годах Рак 35/36 прошла крещение огнем во время гражданской войны в Испании - эти орудия использовались и легионом «Кондор», и испанскими националистами. Результаты боевого использования оказались очень хорошими - Рак 35/36 могла успешно бороться с советскими танками Т-26 и БТ-5, имевшимися на вооружении республиканцев, на дистанции 700 - 800 м (именно столкновение с 37-мм противотанковой пушкой в Испании заставило советских танкостроителей начать работы по созданию танков с противоснарядной броней).

    В ходе французской кампании оказалось, что 37-мм противотанковые орудия неэффективны против английских и французских танков, имевших бронирование до 70 мм. Поэтому командование вермахта приняло решение об ускорении развертывания более мощных противотанковых артсистем. Концом карьеры Рак 35/36 стала кампания против СССР, в ходе которой они оказались совершенно бессильны против танков KB и Т-34. Например, в одном из донесений июня 1941 года говорилось, что расчет 37-мм пушки добился 23 попаданий в танк Т-34 безо всякого результата. Поэтому не удивительно, что в скором времени Рак 35/36 в войсках стали называть «армейской колотушкой». В январе 1942 года производство этих орудий было прекращено. Всего с начала производства в 1928 году изготовили 16539 Рак 35/36 (считая Так L/45 29), из них 5339 орудий в 1939-1942 годах.

    Кроме обычного варианта Рак 35/36 был разработан ее несколько облегченный вариант, предназначенный для вооружения парашютных частей люфтваффе. Он получил обозначение 3,7-cm Рак auf leihter Feldafette (3,7-cm Рак leFLat). Это орудие предназначалось для транспортировки по воздуху на наружной подвеске транспортного самолета Ju 52. Внешне 3,7-cm Рак leFLat практически не отличалась от Рак 35/36, изготовлено их было очень немного.

    Первоначально для стрельбы из Рак 35/36 использовались два типа унитарных патронов с бронебойным (PzGr 39) или осколочным (SprGr) снарядами. Первый массой 0,68 кг являлся обычной болванкой из твердого сплава с донным взрывателем и трассирующим устройством. Для борьбы с живой силой использовался осколочный снаряд массой 0,625 кг с головным взрывателем мгновенного действия. В 1940 году, после столкновения с английскими и французскими танками, имевшими толстую броню, в боекомплект Рак 35/36 ввели подкалиберный снаряд PzGr 40 с сердечником из карбида вольфрама. Правда, из-за небольшой массы - 0,368 кг он был эффективен на дистанциях до 400 м.

    В конце 1941 года специально для борьбы с советскими танками Т-34 и KB разработали кумулятивную надкалиберную гранату Stielgranate 41. Внешне она была похожа на минометную мину с кумулятивной боевой частью длиной 740 мм и массой 8,51 кг, вставляемую в ствол пушки снаружи. Запуск Stielgranate 41 осуществлялся при помощи выстрела холостым патроном, а стабилизация в полете - при помощи четырех небольших крыльев в задней части. Естественно, что дальность стрельбы такой миной оставляла желать лучшего, хотя по инструкции она составляла 300 м, на деле попасть в цель можно было только на дистанции до 100 м, да и то с большим трудом. Поэтому, несмотря на то, что Stielgranate 41 пробивала 90-мм броню, ее эффективность в боевых условиях была очень низкой.

    37-мм противотанковая пушка Рак 35/36 была основным противотанковым средством вермахта в начале Второй Мировой войны. Она имелась на вооружении всех частей пехоты, кавалерии, танков. Впоследствии эти орудия главным образом использовались в составе пехотных дивизий, а также дивизионов истребителей танков. В 1941 году началась замена Рак 35/36 на более мощные 50-мм противотанковые орудия Рак 38, а позже и на 75-мм Рак 40. Те не менее, 37-мм противотанковые пушки оставались на вооружении частей вермахта вплоть до конца войны. По состоянию на 1 марта 1945 года в войсках еще имелось 216 Рак 35/36, еще 670 орудий находилось на складах и в арсеналах.

    Рак 35/36 устанавливались на немецкие бронетранспортеры Sd.Kfz.250/10 и Sd.Kfz.251/10, а также, в небольших количествах, на грузовики Krupp, однотонные полугусеничные тягачи Sd.Kfz. 10, трофейные французские танкетки Renault UE, советские полубронированные тягачи «Комсомолец» и английские БТР Universal.

    Технические данные:

    • Калибр - 37 мм
    • Масса в боевом положении - кг 440
    • Длина ствола - 1665 мм(45 кал)
    • Длина нарезной части - 1308 мм
    • Расчет - 5 чел.
    • Скорость движения - 45 км/ч
    • Скорострельность - 15 - 20 в/мин
    • Наибольшая дальность стрельбы - 6800 м
    • Прицельная дальность стрельбы - 1000 м
    • Дальность эффективной стрельбы - 600 м
    • Углы обстрела:
      • По горизонтали - 59 град
      • По вертикали - -8 +25 град
    • Начальная скорость снаряда:
      • PzGr39 - 760 м/с
      • PzGr40 - 1030 м/с
      • Sprenggranate - 745
    • Бронепробиваемость:
      • PzGr39 (500/1000м) - 48/27 мм
      • PzGv40(100m) - 65 мм

    don1942.ru
