Крупнокалиберные пулемёты. Кризис жанра или второе дыхание? » Военное обозрение

Опыт военных действий последних десятилетий, начиная с афганской войны, показал необходимость вооружения мотострелковых подразделений тяжелыми пулеметами уже на ротном, а еще лучше на взводном уровне.

Мы сегодня находимся примерно в тех же условиях, в которых находилась Советская Армия в Афганистане, как бы странно это ни звучало. Соответственно, для реального увеличения огневой мощи подразделения в современных условиях нужны реальные пулеметы, а не трещотки класса LMG.

Понятно, что такая «расточительность» не нравится нашим хранителям государевой казны. Пулемет — оружие дорогое. А современный пулемет особенно. А крупнокалиберный – это вообще… Дорого само производство. Дорогие боеприпасы. Весьма дорогие прицелы и прочие приспособления для качественного прицеливания.

А что делать? Куда бежать?

Официально нежелание вооружать ротного командира тяжелыми пулеметами мотивируют даже не столько стоимостью, сколько заботой о солдате. Пулемет и станок достаточно тяжелы. Для качественного использования такого оружия необходим расчет 3-4 человека. И, соответственно, учитывая вооружение современных армий автоматическими пушками, такой многочисленный расчет может быть достаточно быстро уничтожен. При наличии пушек.

Большое видится на расстоянии. Поэтому попробуем вернуться на 30-40 лет назад. В Афганистан. Сегодня уже можно по тем событиям делать какие-то выводы.

Те из читателей, кто попал «за речку» в первые годы войны, помнят пулеметные гнезда «духов» на горных перевалах. Банда из 15-20 человек, вооруженная китайским ДШКМ, «держала» роту без особых проблем. Наши крупнокалиберные пулеметы на БТР часто были просто бесполезны. Машины не могли выйти на позиции, пригодные для прицельной стрельбы.

Именно тогда проявилась способность десантно-штурмовых батальонов решать проблемы, которые не могли решить мотострелковые полки. Почему? Почему группа спецназа спокойно «снимала» пулеметчиков с позиции? А ДШБ успешно решал поставленную боевую задачу?

Всё дело не столько в более тщательном отборе бойцов в эти подразделения, сколько в вооружении. Помните средства огневой поддержки у комбата пехоты? БТР или БМП и… АГС-17. Хороший 30-мм автоматический гранатомет, но в реальном бою — часто единственное оружие огневой поддержки.

А что было в распоряжении комбата «крылатой пехоты»? Да то же самое. Но с добавкой 82-мм минометов. Потому и бросали парашютно-десантные батальоны на выручку мотострелкам. Хорошо подготовленные расчеты минометчиков «сбрасывали» пулеметные расчеты душманов достаточно эффективно.

И из СПС (скальное пулеметное сооружение), из горных дотов, из расщелин, из зарослей.

А вот комбат ДШБ был «королём». В его батальоне, кроме всего перечисленного, на вооружении имелся ещё и «Утес». Тот самый, 12,7-мм станковый пулемет Никитина — Соколова — Волкова (НСВС). Именно «Утес» прекрасно справлялся с ДШКМ афганцев. Прежде всего благодаря наличию оптического прицела.

Хотя, если честно, мне до сих пор непонятно, почему на такой пулемет полагалась оптика с дальностью 500 метров.

Те, кто «прокатился по мосту дружбы» позже, не согласятся с автором. В мотострелковых подразделениях тоже были «Утесы». Были, но я не зря указал временные рамки войны. А те «Утесы», что появились позже, уже с учетом опыта боевых действий, как и другое тяжелое оружие, часто были вообще «вне штата». И были только в частях и подразделениях 40-й армии и спецназа.

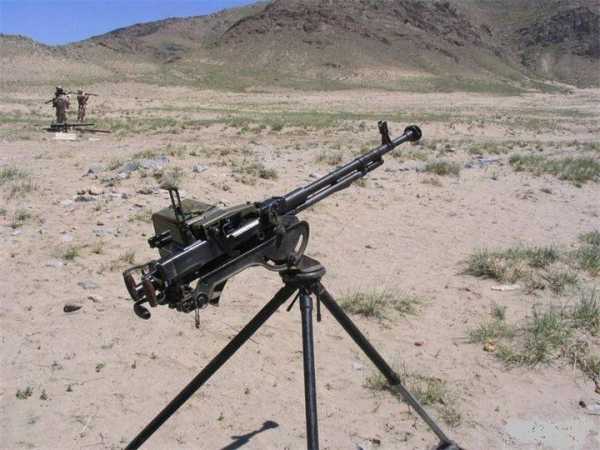

Работу расчета НСВС против ДШКМ прекрасно видно на примере действий группы спецназа. Головной дозор заметил подготовленную засаду духов. Основой позиции, естественно, было пулеметное гнездо с ДШКМ.

Идти в лоб в такой ситуации самоубийство. Как и попытка снять расчет из СВД или автоматов. Эффективность такой стрельбы в горной местности никакая. Да и ручей, которых там была тьма, в жару играет роль «сумасшествия для пуль».

Тогда-то на первый план и выходит расчет «Утеса». Слабенький оптический прицел все же дает серьезное преимущество советским солдатам. Начинается дуэль. Только в кино поражение происходит первыми же выстрелами. На деле стрельба ведется с нулевым эффектом. Но постепенно оба пулеметчика «находят» позицию противника.

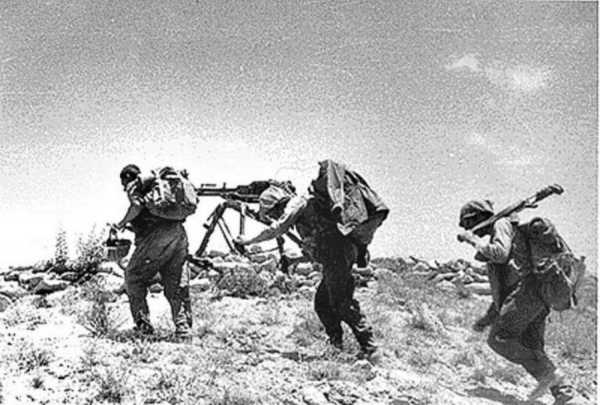

И вот тут «играет» преимущество «Утеса». Два бойца могут довольно быстро сменить позицию. «Потеряться» для противника. Несмотря на приличную массу комплекта НСВ (42,7 кг), это ни в какое сравнение не идет с ДШКМ. Такую операцию провести с ДШКМ в горах весьма проблемно. Только «тело» пулемета весит порядка 35 кг! А станок с лафетом ещё больше.

Советский ДШК на колесном станке весил под 150 кг. «Духи» пользовались китайским «Тип 54», который усилиями китайских инженеров стал легче на 70 кг! И тем не менее…

Покинуть позицию пулеметчики ДШК не смогут, по крайней мере, оперативно.

Обычный расклад: пока длилась дуэль пулеметчиков, остальные бойцы группы, используя «мертвые зоны», подбирались к засаде и уничтожили моджахедов. Кстати, «мертвых зон» у ДШКМ было не то чтобы множество, но горная местность – это горная местность.

Некоторые СПС (скальное пулеметное сооружение) имели стены до метра в основании и диаметр не менее 2-2,5 метра. Выковыривать пулеметчиков из такого СПС помогали и артиллерия, и авиация. И очень пригождался «Шмель», тогда ещё экзотическое оружие.

Итак, эффективность «Утеса» была оценена быстро. Но было одно важнейшее ограничение для его работы. Боеприпасы. Как никак, короб и полсотни патронов к пулемету весят больше 11 кг.

Да и беда всех пулеметов, мощная отдача, которая сбивает прицел, у крупного калибра особенно выражена. Потому расчеты стали стрелять «экономно». Одиночными, либо два патрона. Как ни странно, такая стрельба повысила эффективность оружия.

Крупный калибр используется и в равнинной местности. Теперь к функциям подавления огневых точек противника добавилась ещё одна. Приличная дальность стрельбы крупного калибра превратила такое оружие ещё и в противоснайперское.

Снайперские винтовки, используемые массово, редко имеют большую дальность. Прицельная же дальность пулеметов от 2000 до 3000 метров. Более того, от такого оружия не спасают укрытия. Снайпер редко может себе позволить кирпичные или бетонные стены. В поле или лесу он использует укрытия скорее для маскировки.

Возвращаясь к необходимости появления пулеметов крупного калибра в ротах, необходимо назвать преимущества данного оружия перед другими средствами огневой поддержки.

Прежде всего, такие пулеметы гораздо быстрее «реагируют на опасность», чем все прочие средства. Гранатометы, минометы и прочие виды вооружения не обладают таким качеством. Причина банальна. Начальная скорость боеприпаса. Начальная скорость пули пулемета больше 800 м/с. Таким образом, к примеру, уничтожение противника на дальности 600 метров займет у бойца 4-5 секунд. Гранаты и мины будут «добираться до цели» от 12 до 18 секунд.

Большая дальность стрельбы. Прицельная дальность в несколько километров дает огромные преимущества для борьбы не только со снайперами, но и с расчетами гранатометов, минометов, противотанковых средств и даже артиллерийских орудий, выдвинутых на передний край.

Тяжелый пулемет может выводить из строя легко бронированную технику и автомобили на приличном расстоянии. Что сегодня особенно актуально в связи с использованием легких БТР и «Хамви» в большинстве армий мира.

Кстати, во всем мире БМП и БТРы «потяжелели» именно тогда, когда мы применили на своих БТР пулеметы КПВТ. Но КПВТ – это отдельная история.

Ну и, наконец, надо использовать и опыт противника. Именно пулемет крупного калибра должен стать основой обороны подразделения. БТР и БМП такой быстрой «реакции» на изменение ситуации не имеют. Их дело работа по дзотам, бронированным целям и вертолетам.

Так получилось, что в статье больше описано применение «Утеса». Более совершенный «Корд» по применению не отличается. Да и по габаритно-массовым и стыковочным характеристикам «Корд» аналогичен пулемету НСВС-12,7. Правда, «Корд» — рекордсмен. Первый в мире крупнокалиберный пулемет, которые работает на сошках. И даже «с рук».

Тот перекос в сторону гранатометов и легких ручных недопулеметов, который возник ещё в советское время, необходимо срочно ликвидировать. Тем более что наши тяжелые пулеметы действительно хороши.

topwar.ru

Крупнокалиберные пулемёты. Кризис жанра или второе дыхание?

Опыт военных действий последних десятилетий, начиная с афганской войны, показал необходимость вооружения мотострелковых подразделений тяжелыми пулеметами уже на ротном, а еще лучше на взводном уровне.

Мы сегодня находимся примерно в тех же условиях, в которых находилась Советская Армия в Афганистане, как бы странно это ни звучало. Соответственно, для реального увеличения огневой мощи подразделения в современных условиях нужны реальные пулеметы, а не трещотки класса LMG.

Понятно, что такая «расточительность» не нравится нашим хранителям государевой казны. Пулемет — оружие дорогое. А современный пулемет особенно. А крупнокалиберный – это вообще… Дорого само производство. Дорогие боеприпасы. Весьма дорогие прицелы и прочие приспособления для качественного прицеливания.

А что делать? Куда бежать?

Официально нежелание вооружать ротного командира тяжелыми пулеметами мотивируют даже не столько стоимостью, сколько заботой о солдате. Пулемет и станок достаточно тяжелы. Для качественного использования такого оружия необходим расчет 3-4 человека. И, соответственно, учитывая вооружение современных армий автоматическими пушками, такой многочисленный расчет может быть достаточно быстро уничтожен. При наличии пушек.

Большое видится на расстоянии. Поэтому попробуем вернуться на 30-40 лет назад. В Афганистан. Сегодня уже можно по тем событиям делать какие-то выводы.

Те из читателей, кто попал «за речку» в первые годы войны, помнят пулеметные гнезда «духов» на горных перевалах. Банда из 15-20 человек, вооруженная китайским ДШКМ, «держала» роту без особых проблем. Наши крупнокалиберные пулеметы на БТР часто были просто бесполезны. Машины не могли выйти на позиции, пригодные для прицельной стрельбы.

Именно тогда проявилась способность десантно-штурмовых батальонов решать проблемы, которые не могли решить мотострелковые полки. Почему? Почему группа спецназа спокойно «снимала» пулеметчиков с позиции? А ДШБ успешно решал поставленную боевую задачу?

Всё дело не столько в более тщательном отборе бойцов в эти подразделения, сколько в вооружении. Помните средства огневой поддержки у комбата пехоты? БТР или БМП и… АГС-17. Хороший 30-мм автоматический гранатомет, но в реальном бою — часто единственное оружие огневой поддержки.

А что было в распоряжении комбата «крылатой пехоты»? Да то же самое. Но с добавкой 82-мм минометов. Потому и бросали парашютно-десантные батальоны на выручку мотострелкам. Хорошо подготовленные расчеты минометчиков «сбрасывали» пулеметные расчеты душманов достаточно эффективно.

И из СПС (скальное пулеметное сооружение), из горных дотов, из расщелин, из зарослей.

А вот комбат ДШБ был «королём». В его батальоне, кроме всего перечисленного, на вооружении имелся ещё и «Утес». Тот самый, 12,7-мм станковый пулемет Никитина — Соколова — Волкова (НСВС). Именно «Утес» прекрасно справлялся с ДШКМ афганцев. Прежде всего благодаря наличию оптического прицела.

Хотя, если честно, мне до сих пор непонятно, почему на такой пулемет полагалась оптика с дальностью 500 метров.

Те, кто «прокатился по мосту дружбы» позже, не согласятся с автором. В мотострелковых подразделениях тоже были «Утесы». Были, но я не зря указал временные рамки войны. А те «Утесы», что появились позже, уже с учетом опыта боевых действий, как и другое тяжелое оружие, часто были вообще «вне штата». И были только в частях и подразделениях 40-й армии и спецназа.

Работу расчета НСВС против ДШКМ прекрасно видно на примере действий группы спецназа. Головной дозор заметил подготовленную засаду духов. Основой позиции, естественно, было пулеметное гнездо с ДШКМ.

Идти в лоб в такой ситуации самоубийство. Как и попытка снять расчет из СВД или автоматов. Эффективность такой стрельбы в горной местности никакая. Да и ручей, которых там была тьма, в жару играет роль «сумасшествия для пуль».

Тогда-то на первый план и выходит расчет «Утеса». Слабенький оптический прицел все же дает серьезное преимущество советским солдатам. Начинается дуэль. Только в кино поражение происходит первыми же выстрелами. На деле стрельба ведется с нулевым эффектом. Но постепенно оба пулеметчика «находят» позицию противника.

И вот тут «играет» преимущество «Утеса». Два бойца могут довольно быстро сменить позицию. «Потеряться» для противника. Несмотря на приличную массу комплекта НСВ (42,7 кг), это ни в какое сравнение не идет с ДШКМ. Такую операцию провести с ДШКМ в горах весьма проблемно. Только «тело» пулемета весит порядка 35 кг! А станок с лафетом ещё больше.

Советский ДШК на колесном станке весил под 150 кг. «Духи» пользовались китайским «Тип 54», который усилиями китайских инженеров стал легче на 70 кг! И тем не менее…

Покинуть позицию пулеметчики ДШК не смогут, по крайней мере, оперативно.

Обычный расклад: пока длилась дуэль пулеметчиков, остальные бойцы группы, используя «мертвые зоны», подбирались к засаде и уничтожали моджахедов. Кстати, «мертвых зон» у ДШКМ было не то чтобы множество, но горная местность – это горная местность.

Некоторые СПС (скальное пулеметное сооружение) имели стены до метра в основании и диаметр не менее 2-2,5 метра. Выковыривать пулеметчиков из такого СПС помогали и артиллерия, и авиация. И очень пригождался «Шмель», тогда ещё экзотическое оружие.

Итак, эффективность «Утеса» была оценена быстро. Но было одно важнейшее ограничение для его работы. Боеприпасы. Как никак, короб и полсотни патронов к пулемету весят больше 11 кг.

Да и беда всех пулеметов, мощная отдача, которая сбивает прицел, у крупного калибра особенно выражена. Потому расчеты стали стрелять «экономно». Одиночными, либо два патрона. Как ни странно, такая стрельба повысила эффективность оружия.

Крупный калибр используется и в равнинной местности. Теперь к функциям подавления огневых точек противника добавилась ещё одна. Приличная дальность стрельбы крупного калибра превратила такое оружие ещё и в противоснайперское.

Снайперские винтовки, используемые массово, редко имеют большую дальность. Прицельная же дальность пулеметов от 2000 до 3000 метров. Более того, от такого оружия не спасают укрытия. Снайпер редко может себе позволить кирпичные или бетонные стены. В поле или лесу он использует укрытия скорее для маскировки.

Возвращаясь к необходимости появления пулеметов крупного калибра в ротах, необходимо назвать преимущества данного оружия перед другими средствами огневой поддержки.

Прежде всего, такие пулеметы гораздо быстрее «реагируют на опасность», чем все прочие средства. Гранатометы, минометы и прочие виды вооружения не обладают таким качеством. Причина банальна. Начальная скорость боеприпаса. Начальная скорость пули пулемета больше 800 м/с. Таким образом, к примеру, уничтожение противника на дальности 600 метров займет у бойца 4-5 секунд. Гранаты и мины будут «добираться до цели» от 12 до 18 секунд.

Большая дальность стрельбы. Прицельная дальность в несколько километров дает огромные преимущества для борьбы не только со снайперами, но и с расчетами гранатометов, минометов, противотанковых средств и даже артиллерийских орудий, выдвинутых на передний край.

Тяжелый пулемет может выводить из строя легко бронированную технику и автомобили на приличном расстоянии. Что сегодня особенно актуально в связи с использованием легких БТР и «Хамви» в большинстве армий мира.

Кстати, во всем мире БМП и БТРы «потяжелели» именно тогда, когда мы применили на своих БТР пулеметы КПВТ. Но КПВТ – это отдельная история.

Ну и, наконец, надо использовать и опыт противника. Именно пулемет крупного калибра должен стать основой обороны подразделения. БТР и БМП такой быстрой «реакции» на изменение ситуации не имеют. Их дело работа по дзотам, бронированным целям и вертолетам.

Так получилось, что в статье больше описано применение «Утеса». Более совершенный «Корд» по применению не отличается. Да и по габаритно-массовым и стыковочным характеристикам «Корд» аналогичен пулемету НСВС-12,7. Правда, «Корд» — рекордсмен. Первый в мире крупнокалиберный пулемет, которые работает на сошках. И даже «с рук».

Тот перекос в сторону гранатометов и легких ручных недопулеметов, который возник ещё в советское время, необходимо срочно ликвидировать. Тем более что наши тяжелые пулеметы действительно хороши.

/Александр Ставер, Роман Скоморохов, topwar.ru/

army-news.ru

КРУПНОКАЛИБЕРНЫЕ ПУЛЕМЁТЫ к » ВОЕННОЕ ОБОЗРЕНИЕ

Вступление

Честно говоря не хотел писать эту статью, но только в поиске начинаешь набирать КРУПНОКАЛИБЕРНЫЕ, как YANDEX тут же подсказку даёт ПУЛЕМЁТЫ. И вообще у них не бывалая популярность. Из крупнокалиберных пулемётов уже даже какие то гламурные лошадки стреляют.

Взял прочитал пару статей. А они мало того что друг у друга переписанные, так ещё и приторно слащавые — ну прям такие чудесные и главное НЕОБХОДИМЫЕ образцы. И тут я задумался.

А нужны ли вообще крупнокалиберные пулемёты?

Во всех статьях обычно пишут — крупнокалиберные пулемёты предназначены для уничтожения — зенитных и легко бронированных целей а так же для уничтожения мужиков прячущихся за укрытиями. Всё это справедливо, для СОРОК ПЕРВОГО ГОДА.
Ребята, вы в каком веке живёте? Хотя век не самое главное, главное уровень развития промышленности нашей страны. Тут тоже всё в порядке, как ни как на пятом месте в мире. Так причём тут крупнокалиберные пулемёты?

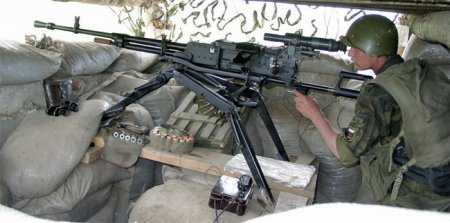

Разберём конкретный пример. Мужики в Луганске сделали укрытие из мешков с песком. Приехали бандеровцы на бронетранспортёре. И действуя строго по уставу (мужики за укрытием) стали стрелять из крупнокалиберного пулемёта Владимирова. После первой же очереди бронетранспортёр получил в бочину управляемую кумулятивную ракету. Мешки с песком были пробиты, бронетранспортёр сгорел.
То есть мы разобрали сразу два пункта. В двадцать первом веке мужиков за укрытием безопаснее уничтожать артиллерией. Это было справедливо и в сорок первом году, но теперь с развитием гранатомётов это должно стать аксиомой. И пункт два — бронированные цели проще уничтожать управляемыми ракетами, а не крупнокалиберными пулемётами. Только не говорите что ракет нет — мы же рассматриваем нашу армию.
Что касается авиации, то опять вспомним бои в Луганске. Все потери авиации бандеровцев были от зенитных ракет. Про все остальные случаи говорят ПОДБИЛИ. То есть мы его ПОДБИЛИ но он УЛЕТЕЛ. И этому есть объяснение. Штурмовики и боевые вертолёты проектируют исходя из конкретных условий. Конкретные условия (на момент проектирования СУ-25 и МИ-24) для нас это двадцати миллиметровые снаряды зенитной пушки ВУЛКАН. А для НАТО это двадцати трёх миллиметровые снаряды ШИЛКИ.

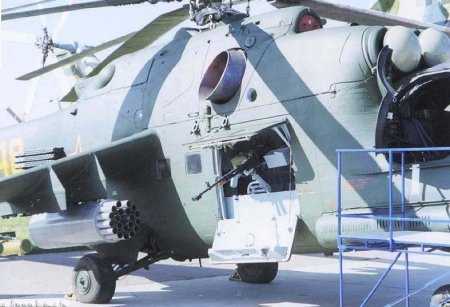

Поэтому сбить и СУ-25 и МИ-24 из крупнокалиберного пулемёта можно но МАЛОВЕРОЯТНО.
Я сейчас ещё немного поиздеваюсь на крупнокалиберными пулемётами и начну описывать конкретные модели.

Меня прямо умиляет эта фотография — поставили УТЁС пятидесятого калибра на боевой корабль, теперь всё, теперь враг не пройдёт. А то что левее или правее стоят всяческие КОРТИКИ, ДУЭТЫ, КАШТАНЫ ИЛИ ПОМИДОРЫ с шестью или двенадцатью стволами калибра тридцать миллиметров никто не вспоминает. Про ракеты я вообще молчу.

Крупнокалиберный пулемёт Владимирова

Легенда гласит. Вначале было противотанковое ружьё. А потом бойцы написали Владимирову (а почему не Симонову, Дегтярёву, Шпитальному и далее по списку) письмо и попросили сделать противотанковый пулемёт. Почему я думаю что это легенда? Во первых бойцы лучше всех понимали на сколько безопасно противотанковое ружьё для танка. Во вторых перед войной никто делать противотанковые ружья не собирался. Наоборот проектировали огромные противотанковые орудия калибром от восьмидесяти пяти миллиметров до бесконечности. А вот для зениток перед войной разрабатывали множество мощных боеприпасов калибра 14.5 23 25 миллиметров. Интересно много народу знает, что у нас перед войной был зенитный автомат калибра 25 миллиметров? В пользу того что патрон не предназначался для противотанкового ружья говорит и тот факт что нормальная бронебойная пуля появилась только в конце сорок первого года.
Так что скорее всего с самого начала задумывали крупнокалиберный зенитный пулемёт, но война задержала его производство. Сам патрон по удельной мощности был самый мощный в мире.

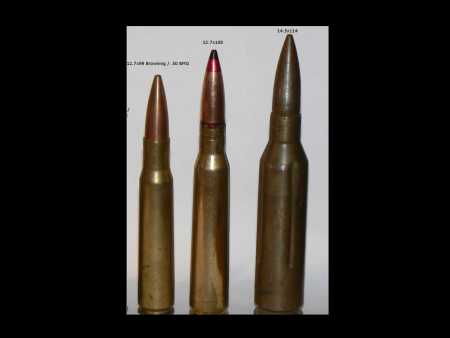

Фотографии дают некоторое искажение, но всё равно заметно — гильза имеет аномально большие размеры по сравнению с пулей. В дальнейшем на основе этой гильзы сделали патрон со снарядом калибра двадцать три миллиметра для авиационных пушек. Правда для этого калибра мощность была средненькая.
1. Вес патрона — 200 грамм
2. Длина патрона — 156 миллиметров
3. Длина гильзы — 114 миллиметров
4. Вес порохового заряда — 30 грамм
5. Начальная скорость пули зависит от веса пули, около тысячи метров в секунду
Автоматика пулемёта самая простая действовавшая за счёт отката ствола. Главной проблемой было очень высокое максимальное давление пороховых газов в стволе при выстреле, равное 3500 килограмм на квадратный сантиметр. Оно раздувало гильзу и впечатывало её в патронник, что приводило к проблемам с экстракцией гильзы.

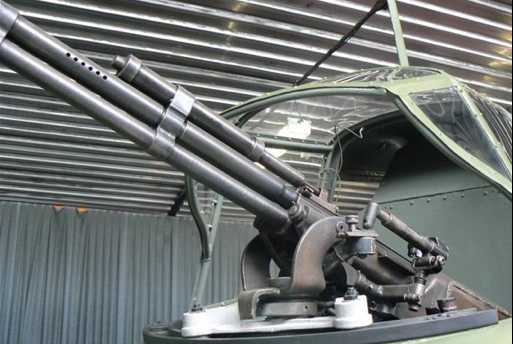

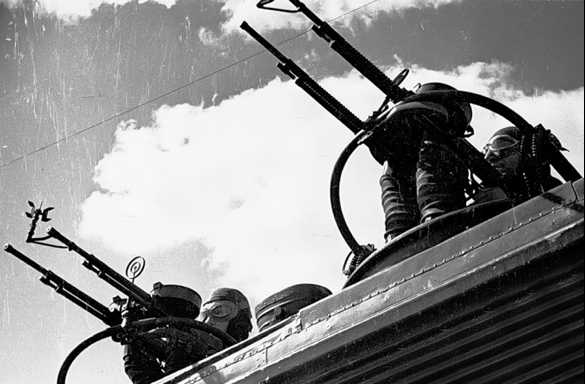

На основе крупнокалиберного пулемёта Владимирова сделали несколько зенитных установок. Правда быстрое развитие авиации заставило достаточно быстро перейти на калибр двадцать три миллиметра.

Установленный в горах, за счёт разряженного воздуха он чуть ли не в двое увеличивал свой боевой потолок.

Пехотный вариант. Немного по колхозному, зато надёжно.

Так называемый танковый вариант. Его действительно ставили на тяжелые танки, бронетранспортёры и даже давали поносить терминаторам.

Добрый полицейский выезжает на своей машине на дежурство. С крупнокалиберным пулемётом Владимирова. Хотел бы я посмотреть на местных хулиганов.

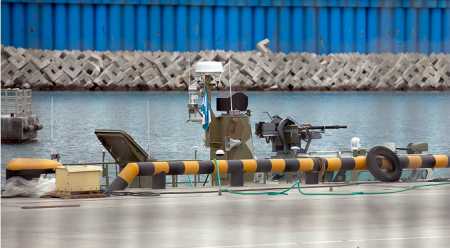

Причал. У причала катер. На катере локатор, громкоговоритель и крупнокалиберный пулемёт Владимирова — рыбаки наверно.

Бельгийцы, в конце прошлого века, сделали что то более мощное калибра пятнадцати миллиметров и попытались продать это в НАТО. Но практичные американцы спросили — а для чего? Есть пушка ВУЛКАН калибра двадцать миллиметров, есть пулемёт БРАУНИНГ пятидесятого калибра. Зачем что то промежуточное?
Поэтому крупнокалиберный пулемёт Владимирова остаётся самым мощным в мире.

Крупнокалиберный пулемёт ДШК

Любое оружие начинается с патрона. Когда в Советском Союзе задумались о производстве крупнокалиберных пулемётов, то решили что они будут самые мощные в мире. Поэтому патрон получился более мощный чем американский пятидесятого калибра.

1. Вес патрона — от 123 до 137 грамм
2. Длина патрона — 147 миллиметров
3. Длина гильзы — 108 миллиметров
4. Пороховой заряд весом — 16.5 грамма
5. Начальная скорость пули — 820 метров в секунду.
6. Максимальное давление в канале ствола 3200 килограмм на квадратный сантиметр

В тридцатом году товарищ Дегтярёв, совсем не заморачиваясь проектированием, просто увеличил свой ручной пулемёт до калибра 12.7 миллиметра. Потом товарищ Шпагин сконструировал для этого убожества узел, который переводил пулемёт на ленточное питание. В результате получился весьма приличная крупнокалиберная система. На стволе располагался радиатор для охлаждения, поэтому внешний вид был запоминающийся. Сам радиатор состоял из ста восемнадцати рёбер диаметром семьдесят три миллиметра. Вес ствола достигал одиннадцати килограммов.

1. Длина тела пулемёта — 1626 миллиметров
2. Длина ствола — 1003 миллиметра
3. Вес тела пулемёта — 33 килограмма

Сразу после войны крупнокалиберный пулемёт ДШК модернизировали. То есть в нём заменили или изменили все детали из за которых случались задержки в стрельбе. В результате получилось отличное, технологически «вылизанное» оружие, которое устраивало и наших солдат и душманов.
Но кому то крупнокалиберный пулемёт ДШК показался устаревшим. И тут, как чёрт из табакерки появился

Крупнокалиберный пулемёт УТЁС

Его главным достоинством была ПРЯМАЯ подача патрона из ленты в ствол. Выходит у всех остальных автоматических систем использующих ленточное питание подача патрона из ленты КРИВАЯ? Выходит так. Обычно при движении затвора назад специальные захваты хватают патрон за выемку на дне гильзы. А при движении затвора вперёд досылают патрон в патронник. В чём преимущества двух схем подачи патрона? При прямой подаче экономится пара железок но возникает много геморроя с самой пулемётной лентой. Она то не хочет держать патрон, то не хочет его отдавать.
Но главным достоинством крупнокалиберного пулемёта УТЁС была не возможность ведения автоматической стрельбы. То есть теоретически, да и практически, можно было выпустить всю ленту одной очередью, но ствол потом нужно было выкидывать. Из ДШК тоже нельзя было стрелять весь день длинными очередями, но хоть первые минуты боя он держался.
Доходило до абсурда. При практических стрельбах в ленту заряжали ДВА патрона. Это делалось для того что бы пулемётчик случайно не сделал три выстрела и не сжег ствол. Вы представляете такое оружие в бою? Сделал два выстрела — покурил, ещё два — опять покурил. Примерно пол пачки сигарет на ленту.
Возникает резонный вопрос — а для чего сделали такой ствол, а почему не взяли ствол от ДШК? А потому что кто то решил что крупнокалиберный пулемёт должен быть ЛЁГКИМ. И он стал лёгким — всего двадцать пять килограммов. И ствол стал лёгким — всего девять килограмм против бывших одиннадцати и без всяких рёбер для охлаждения.
Опять возникает вопрос — ребята, в каком веке вы живёте? Вы что этот пулемёт на горбу таскать будете?

Вот сидит боец в укрытии с крупнокалиберным пулемётом. Явно он его сюда не на горбу притащил. Что ему сейчас важнее — вес пулемёта или возможность стрелять длинными очередями?
Решение живучести ствола было самое ЗАТРАТНОЕ из всех возможных. Для крупнокалиберного пулемёта УТЁС стали выпускать ФЛЕГМАТИЗИРОВАННЫЕ патроны. Что это такое? А вот тут нужно маленькое техническое отступление.
Американцы проблему нагрева ствола решили просто. Они изобрели так называемые ХОЛОДНЫЕ ПОРОХА. То есть такой порох при сгорании даёт такое же давление что и обычный, но температура газов процентов на тридцать ниже. А ещё они сделали ПЛАСТИКОВЫЕ ведущие пояски, которые меньше нагревают ствол трением и меньше его изнашивают. Правда применяют всё это в основном в авиации. Видно и для них это дорого. Почему они изобрели а мы нет? Потому что они ЦЕЛЕНАПРАВЛЕННО собирают умных людей по всему миру и платят им за работу НОРМАЛЬНУЮ зарплату.
Все восхищаются пушками имеющими огромную начальную скорость снаряда. Но мало кто знает что ствол такой пушки выдерживает всего пару сотен выстрелов. Что бы увеличить число выстрелов до полного износа ствола, применяют два метода. Во первых пытаются сделать ствол по крепче. А во вторых устраивают танцы с бубном вокруг гильзы добавляя в неё флегматизаторы, экскаваторы, сушеные жабьи лапки и многое другое. Например в каждую гильзу кладут кусочек свинцовой проволоки. При выстреле она испаряется и вступает в реакцию с кусками меди оторвавшихся от ведущего пояска снаряда при его движении по нарезам ствола. В результате к нарезам прилипает не твёрдая медь а мягкая бронза.
Я не знаю какие сушеные лапки добавляли в гильзы патронов для крупнокалиберного пулемёта УТЁС но то что это была пустая трата народных денег это точно.
Тут грех не вспомнить историю с крупнокалиберным авиационным пулемётом Березина. Его в пятьдесят третьем году заменили на авиационный пулемёт Афанасьева. Я много лет не понимал этой замены. Начальная скорость пули и скорострельность у обеих систем одинаковая. А вот весит А-12.7 на четыре килограмма больше чем Универсальный Березина. Как оказалось А-12.7 имел феноменальную для своего времени скорострельность, но стрелять с таким темпом стрельбы не мог — сразу сгорал ствол, и вообще был ни кому не нужен — в те годы истребители переходили на калибр двадцать три миллиметра. В этом он очень похож на ШКАС — читайте статью ЛЕГЕНДЫ ВЕЛИКОЙ ОТЕЧЕСТВЕННОЙ ВОЙНЫ. Кончилось всё чисто по советски. Пулемёту искусственно ограничили скорострельность и приняли на вооружение. То есть потратили деньги и приняли на вооружение авиационную систему с ПРЕЖНЕЙ скорострельностью но БОЛЬШЕГО веса.
Потом Советский Союз распался, производство утёса осталось за границей. И наши конструкторы спроектировали

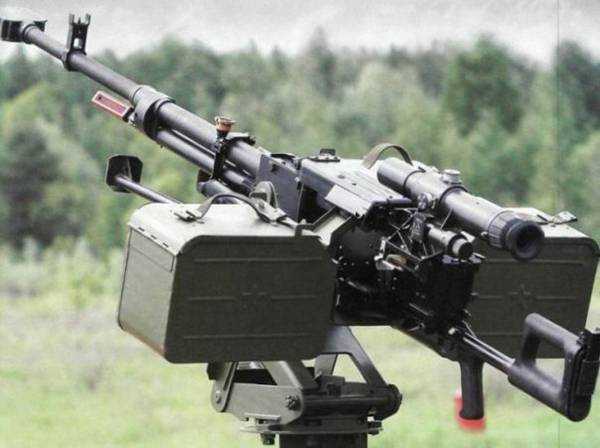

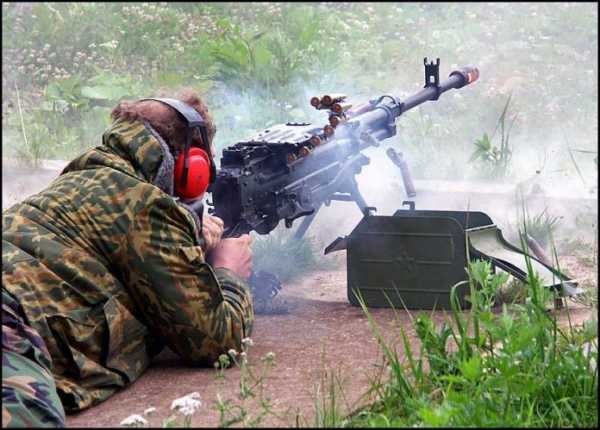

Крупнокалиберный пулемёт КОРД

Честно говоря от утёса он отличается только способом запирания ствола и дульным тормозом. Дульный тормоз позволяет стрелять из крупнокалиберного пулемёта КОРД с сошек. И многие заговорили что пара менять пулемёт Калашникова на КОРД.

Вы что действительно считаете что по полю боя можно бегать с тридцати килограммовой бандурой? А сзади будут бежать двое с полными тачками патронов. Обратите внимание, на фотографии у него пулемёт без ленты, с лентою бы он его не поднял.

Сразу вспомнился подвозчик патронов из матрицы и Моника умеющая эффектно выкладывать свои прелести. По прелестям Моники и по другим фотографиям можно кликать — некоторые при этом увеличиваются до небывалых размеров.
К стати про дульный тормоз. При выстреле он вызывает контузию у стреляющего и поднимает в радиусе трёх метров на воздух всё что не прибито к земле гвоздями — снег, пыль, воду. То есть с первым выстрелом стреляющий объявляет — А ВОТ И Я.
Отдельного внимания заслуживает легенда про РАВНОМЕРНО нагревающийся ствол. А что у других крупнокалиберных пулемётов ствол нагревался только с одной стороны а с другой оставался холодным?
Пишут что, благодаря небывалым технологическим изобретениям, ствол крупнокалиберного пулемёта КОРД выдерживает интенсивную стрельбу. Я, как технолог в третьем поколении этому не очень верю. Скорее всего это просто рекламный ход. А на деле — всё те же флегматизированные патроны и толстый толстый слой хромового покрытия в стволе.

Вот чудная фотография. Установили крупнокалиберный пулемёт КОРД на вертолёт. То что под крылом ракеты калибра восемьдесят миллиметров, а правее двух ствольная авиационная пушка калибра тридцать миллиметров явно не достаточно для наступательного вооружения вертолёта. Мне могут возразить — этот пулемёт предназначен для борьбы с пускающими зенитные ракеты душманами. Вы действительно считаете, что с летящего вертолёта можно попасть в человека находящегося на не известном для вас расстоянии? В любом случае для этого больше подойдёт шестиствольный пулемёт обычного калибра.

Практически единственное место где можно применить крупнокалиберные пулемёты

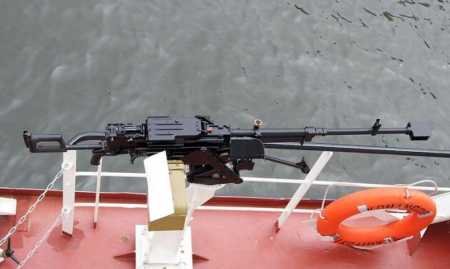

Вооружение гражданских судов для борьбы с пиратами, пожалуй самое разумное применение крупнокалиберных пулемётов. Но опять, смотришь на фотографию и думаешь — ну и дураки же вы все (это не мои слова это сказал Райкин). Во первых ДШК подошёл бы лучше, потому что из него можно стрелять очередями. Во вторых должен быть БРОНЕВОЙ ЩИТОК. На волне по движущейся цели с километра всё равно не попадёшь, а на близкой дистанции пираты тебя своими пулемётами покрошат.

voennoe-obozrenie.ru

Тяжёлый пулемёт — Циклопедия

Современный российский тяжёлый пулемёт Корд.

Тяжёлый пулемёт — термин используемый для обозначения двух разновидностей пулемётов, использовавшихся на отдельных этапах истории.

[править] Общие сведения

Первоначально тяжёлым пулемётом обозначали станковые пулемёты под стандартный винтовочный патрон типа 7,92×57 мм или .303 British, имевших большой вес, массивный станок и водяное охлаждение механизмов, которые позволяли вести дальний устойчивый огонь с очень высокой точностью. Такие пулемёты были слишком громоздки для того, чтобы отряд мог передвигаться с ними быстро без транспорта, помимо того требуя несколько солдат для управления. Наиболее ярким представителем вида является пулемёт «Максим», который использовали сразу три воюющие стороны в Первую мировую войну: Германия (MG-08) , Великобритания (Виккерс) и Россия (Максим).

Современные тяжёлые пулемёты определяются^[КЕМ?] по крупному калибру патрона (обычно .50 BMG или 12,7×108 мм). Это оружие предназначено для обеспечения увеличенной дальности поражения вражеской бронетехники, зданий, вертолётов и лёгких укреплений, за счёт более мощного патрона сравнительно со стандартными винтовочными, используемых в единых пулемётах и промежуточными патронами, снаряжаемых в ручных пулемётах. Широко эта разновидность тяжёлых пулемётов распространилась во Вторую мировую войну, когда американские войска широко использовали Браунинг M2, а советские аналогичный ему ДШК. Немецкие же войска страдали от отсутствия полноценных тяжёлых пулемётов у пехоты и были вынуждены переделывать авиационные пулемёты калибра 13 мм для нужд пехоты, так как стандартный единый пулемёт MG 42 не мог обеспечить необходимую дальность стрельбы и степень поражения.

В настоящее время, пулемёты калибром меньше 9 мм считаются средними или лёгкими, а больше 20 мм малокалиберной автоматической артиллерией.

cyclowiki.org

Крупнокалиберные пулеметы. — Блоги Выживальщиков

Крупнокалиберные пулеметы призваны поражать воздушные и легкобронированные наземные цели. Калибр 12,7—15 мм позволяет иметь в боекомплекте мощный патрон с бронебойными, бронебойно зажигательными и другими пулями. Это обеспечивает поражение наземных целей с толщиной брони 15—20 мм на дальностях до 800 м,а огневых средств, живой силы и воздушныхцелей — до 2000 м. Боевая скорострельность крупнокалиберных пулеметов при стрельбе по наземным целям составляет до 100 выстреловв минуту очередями.

     Крупнокалиберные пулеметы существенно дополняют систему огня во всех видах боя. Зенитные крупнокалиберные пулеметы нашли широкое применение как средство противовоздушной обороны подразделений. Для тех же целей такие пулеметы устанавливаются на танки, бронетранспортеры, боевые машины пехоты. Таким образом, крупнокалиберные пулеметы — это наиболее мощный тип стрелкоого оружия для поражения наземных и воздушных целей, но притоми наименее подвижный. Тем не менее интерес к нимне снижается.Это связанос дальностью стрельбы крупнокалиберных пулеметов, позволяющей вести борьбу с важными целями (снайперы, пулеметчики в укрытии, расчеты огневых средств) и средствами воздушного нападения.
     Наиболее распространенными в мире остаются два старых образца 12,7 мм пулеметов — советский ДШКМ и американский М2ХБ (M2HB) «Браунинг» (под менее мощный патрон). Подвижность крупнокалиберных пулеметов ограничена их значительной массой и размерами. Пулеметы ставятся на универсальные или специальные (наземные или зенитные) полевые станки. С универсальным станком масса пулеметов может составлять 140—160 кг, с легкимназемным —40–55 кг.Но появление значительно облегченных крупнокалиберных пулеметов — российские НСВ 12,7 и «КОРД», сингапурский КИС МГ50 (CIS MG50) — приблизило их подвижностьи возможности маскировки к единым пулеметам на станке. Стоит заметить, что уже не первый год делаются и другиепопытки — замены крупнокалиберных пулеметов легкими автоматическими пушками калибра 20—30 мм. Однако разработка достаточно легких (с учетом веса самого оружия, установки и боекомплекта)и мобильных образцов вызывает серьезные трудности. Пока такие пушки нашли себе применение как вооружение легких армейских автомобилей, легких вертолетов.

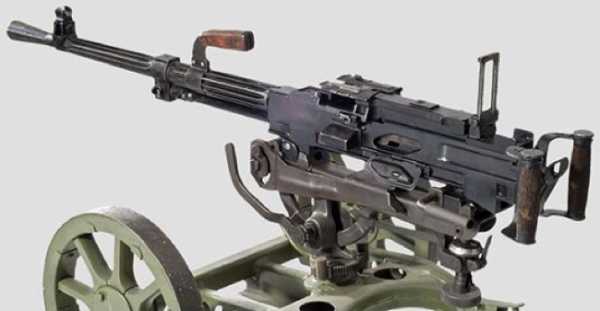

12,7-мм крупнокалиберные пулемёты Дегтярёва-Шпагина ДШК и ДШКМ

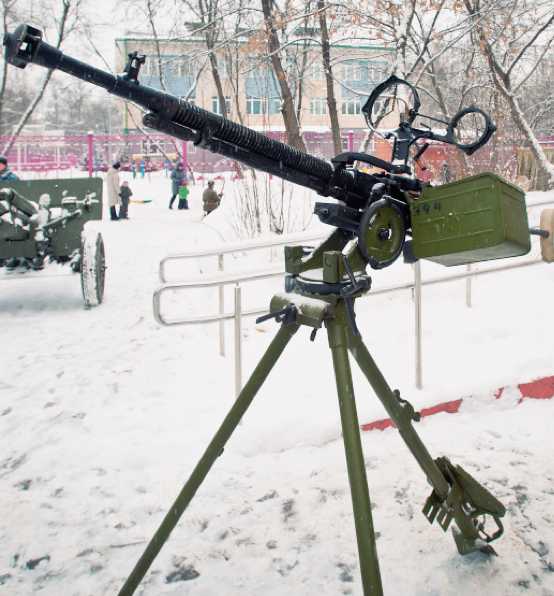

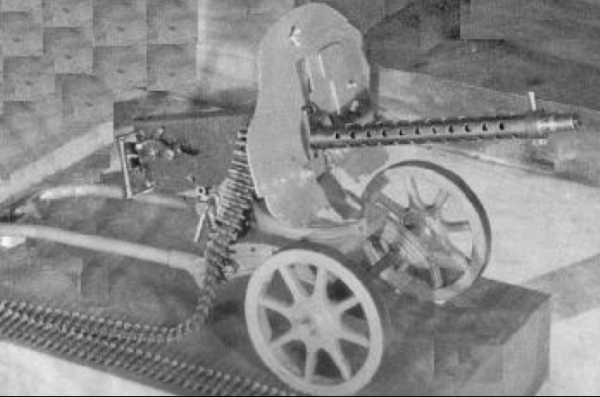

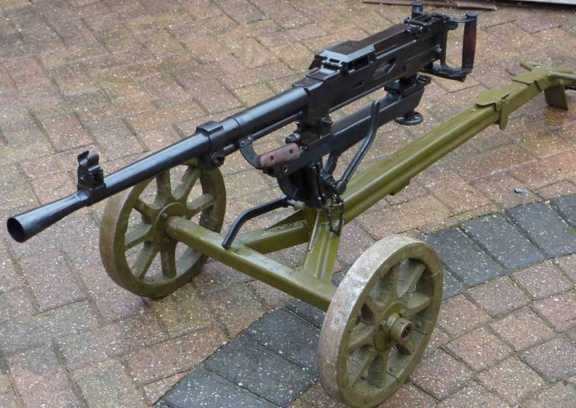

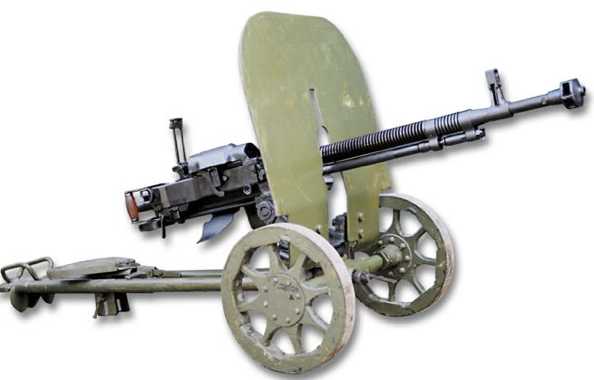

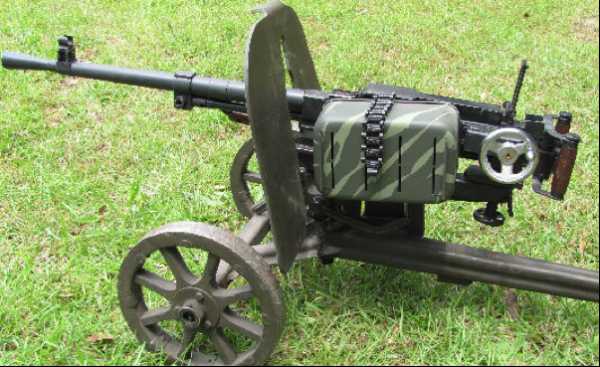

12,7-мм крупнокалиберный пулемёт Дегтярёва-Шпагина ДШК
Танковым зенитным пулемет ДШКМ

	Тактико технические характеристики ДШК  Калибр……………………………………………………………….12,7 мм  Патрон……………………………………………………………..12,7×107  Масса тела пулемета…………………………………………….33,4 кг  Длина тела пулемета………………………………………….1626 мм  Длина ствола……………………………………………………..1070 мм  Начальная скорость пули………………………………..850–870 м/с  Скорострельность…………………………………80–125 выстр./мин  Темп стрельбы…………………………………….550–600 выстр./мин  Прицельная дальность………………………………………….3500 м  Емкость ленты………………………………………………50 патронов

    26 февраля 1939 г. постановлением Комитета Обороны при СНК СССР на вооружение был принят 12,7-мм станковый пулемет образца 1938 г. ДШК («Дегтярева-Шпагина крупнокалиберный») системы В. А. Дегтяревас барабанным приемником ленты системы Г. С. Шпагина. Пулемет был принят на универсальном станке системы И. Н. Колесниковас отделяемым колесным ходом и раскладной треногой. В годы Великой Отечественной войны пулемет ДШК применялся для борьбы с воздушными целями, легкобронированной техникой противника, его живой силой на большихи средних дальностях, как вооружение танков и САУ.В конце Великой Отечественной войны конструкторы К. И. Соколов и А. К. Норов провели существенную модернизацию крупнокалиберного пулемета. Прежде всего, был изменен механизм питания — барабанный приемник заменен ползунковым. Кроме того, повышена технологичность изготовления, изменено крепление ствола пулемета, осуществлен ряд мер по повышению живучести. Повысилась надежность работы системы. Первые 250 модернизированных пулеметов были выпущены в феврале1945 г.на заводев Саратове.В 1946 г. пулемет принимается на вооружение под обозначением «12,7-мм пулемет обр. 1938/46 г., ДШКМ». ДШКМ сразу стал и танковым зенитным пулеметом: он ставилсяна танки серии ИС, Т-54 / 55, Т-62, на БТР-50ПА, модернизированные ИСУ-122 и ИСУ-152, специальные машины на танковом шасси.
     Поскольку различия 12,7-мм станкового пулемета обр. 1938 г, ДШК и модернизированного пулемета обр. 1938/46 г. ДШКМ заключаются в основномв устройстве механизма подачи, рассмотрим эти пулеметы вместе.
     Автоматика пулемета и действуетза счет отвода пороховых газов через поперечное отверстие в стенке ствола, с длинным ходом газового поршня. Газовая камера закрытого типа укреплена под стволом и снабжена патрубковым регулятором с тремя отверстиями. По всей длине ствола выполнено поперечное оребрение для лучшего охлаждения, на дульной части ствола крепится однокамерный дульный тормоз активного типа. Запирание канала ствола производится при разведении в стороны боевых упоров затвора. Ствол ДШК снабжался дульным тормозом активного типа, впоследствии замененным на плоский тормоз также активного типа (такой дульный тормоз использовался и на ДШК.а для танковых модификаций стал основным).
     Ведущим звеном автоматики является затворная рама. Спереди в затворную раму ввинчен шток газового поршня, в заднейее частина стойке крепится ударник. При подходе затвора к казенной части ствола, затвор останавливается, а затворная рама продолжает движение вперед, жестко связанный с ней ударник своей утолщенной частью продвигается вперед относительно затвора и разводит боевые упоры затвора, которые входят в соответствующие выемы ствольной коробки. Сведение боевых упоров и отпирание затвора производится скосами фигурного гнезда затворной рамы при ее движении назад. Извлечение стреляной гильзы обеспечивает выбрасыватель затвора, удаление гильзы из оружия происходит вниз, через окно затворной рамы, с помощью подпружиненного стержневого отражателя, смонтированного вверху затвора. Возвратно-боевая пружина надевается на шток газового поршня и закрывается трубчатым кожухом. В затыльнике расположены два пружинных амортизатора, смягчающих удар затворной рамы и затворав крайней задней точке. Кроме того, амортизаторы придают раме и затвору начальную скорость возвратного движения, повышая тем самым темп стрельбы. Рукоятка перезаряжания, размещенная справа внизу, жестко связана с затвор ной рамой и невелика по размерам. С рукояткой перезаряжания взаимодействует механизм перезаряжания пулеметной установки, но пулеметчик может непосредственно пользоваться рукояткой, например, вставив в нее патрон дном гильзы.
     Выстрел производится при открытом затворе. Спусковой механизм допускает ведение только автоматического огня. Он приводитсяв действие спусковым рычагом, шарнирно закрепленным на затыльнике пулемета. Спусковой механизм собран в отдельном корпусе и снабжен флажковым неавтоматическим предохранителем, блокирующим спусковой рычаг (переднее положение флажка) и предотвращающим самопроизвольное опускание шептала.
     Ударный механизм работает от возвратно-боевой пружины. После запирания канала ствола затворная рама продолжает еще двигаться вперед, в крайнем переднем положении ударяет по муфте, а ударник бьет по бойку, смонтированному в затворе. Последовательность операций разведения боевых упоров и удара по бойку исключает возможность выстрела при неполном запирании канала ствола. Для предотвращения отскока затворной рамы после удара в крайнем переднем положении в ней смонтирована «задержка», включающая две пружины, гнеток и ролик.

Пулемет ДШКМ в неполной разборке: 1 — ствол с газовой камерой, мушкой и дульным тормозом; 2 — затворная рама с газовым поршнем; 3 — затвор; 4 — боевые упоры; 5 — ударник; 6 — клин; 7 — затыльник с буфером;8 — корпус спускового механизма; 9 — крышка и основание приемника и рычаг привода подачи; 10 — ствольная коробка.

     Питание патронами — ленточное, с левой подачей металлической звеньевой ленты. Лента состоит из открытых звеньев и укладываетсяв металлическую коробку, крепящуюся на кронштейне установки. Лотком подачи ленты служит козырек коробки. Барабанный приемник ДШК приводился в действиеот рукоятки затворной рамы двигаясь назад, она натыкалась на вилку качающегося рычага-подавателя и поворачивала его. Собачка на другом конце рычага поворачивала на 60° барабан, который протягивал ленту. Извлечение патрона из звена ленты — в боковом направлении. В пулемете ДШКМ приемник ползункового типа смонтирован сверху ствольной коробки. Ползун с пальцами подачи приводится в движение коленчатым рычагом, вращающимся в горизонтальной плоскости. Коленчатый рычаг, в свою очередь, приводится в движение качающимся рычагом с вилкойна конце. Последний, как и в ДШК, приводится в движение рукояткой затворной рамы.
     Перевернув коленчатый рычаг ползуна, можно изменить направление подачи ленты с левогона правое.
     12,7-мм патрон имеет несколько вариантов: с бронебойной пулей, бронебойно-зажигательной, пристрелочно-зажигательной, пристрелочной, трассирующей, бронебойно-зажигательной трассирующей (применялась против воздушных целей). Гильза не имеет выступающей закраины, что и позволило применить прямую подачу патрона из ленты.
     Для стрельбы по наземным целям применяется откидной рамочный прицел, смонтированный на основании сверху ствольной коробки. Прицел имеет червячные механизмы установки целика и введения боковых поправок, рамка снабжена 35 делениями (до 3500 м через 100) и наклонена влево для компенсации деривации пули. Штыревая мушка с предохранителем размещена на высоком основании в дульной части ствола. При стрельбе по наземным целям диаметр рассеивания на дальности100 м составлял 200 мм. Пулемет ДШКМ снабжается коллиматорным зенитным прицелом, облегчающим прицеливание по скоростной цели и позволяющим видеть прицельную марку и цельс одинаковой отчетливостью. ДШКМ, ставившийся на танкив качестве зенитного, снабжался коллиматорным прицелом К-10Т. Оптическая система прицела формировала на выходе изображение цели и спроецированнуюна нее прицельную сетку с кольцами для стрельбы с упреждениеми делениями угломера.

14,5-мм крупнокалиберный пулемёт Владимирова КПВ



14,5-мм крупнокалиберный пулемёт Владимирова танковый КПВТ

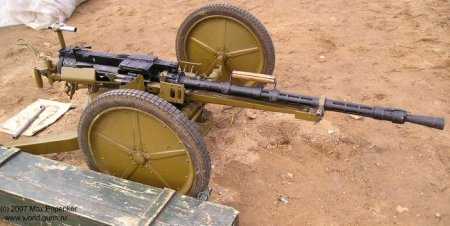

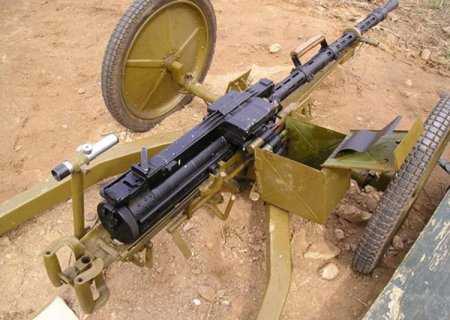

14,5-мм крупнокалиберный пулемёт Владимирова КПВ в пехотном варианте на триножном станке

 Тактико технические характеристики КПВТ

Калибр……………………………………………………………….14,5 мм
Патрон……………………………………………………………..14,5×114
Масса тела пулемета……………………………………………..52,5 кг
Длина тела пулемета…………………………………………..2000 мм
Длина ствола………………………………………………………1350 мм
Начальная скорость пули………………………………990–1000 м/с
Скорострельность…………………………………..70–90 выстр./мин
Темп стрельбы…………………………………….600–650 выстр./мин
Прицельная дальность………………………………………….2000 м
Емкость ленты………………………………………………50 патронов

Отечественный 14,5-мм пулемет системы Владимирова и его различные модификации — наиболее мощные из серийных крупнокалиберных пулеметов, используемых в мире.
     Великая Отечественная война выявила потребность в более мощном пулемете, нежели 12,7-мм. Работа над пулеметами такого калибра велась еще до войны. Собственно, 14,5-мм патрон (14,5×114) разрабатывался с расчетомна применениев автоматическом оружии и с принятием его на вооружение пытались разработать 14,5-мм «противотанковый» пулемет. С другой стороны, требовалось качественное улучшение и характеристик зенитных пулеметных установок. В декабре1942 г. ГАУ утвердило тактико-технические требования на 14,5-мм пулемет. В 1943 г. разработку нового пулемета начали на Ковровском заводе № 2 несколько конструкторов, включая С. В, Владимирова, взявшего за основу свою 20-мм авиационную пушку В-20. На войсковые испытания 14,5-мм пулемет КПВ-44 («крупнокалиберный пулемет Владимирова обр. 1944 г.»)и опытная зенитная установка попали сразу по окончании Великой Отечественной войны — в мае1945 г. По опыту войсковых испытаний потребовалась дальнейшая доработка пулемета — прежде всего, в плане обеспечения надежной работы автоматики в затрудненных условиях.
     В 1949 г.на вооружение принят «14,5-мм пехотный крупнокалиберный пулемет Владимирова (ПКП)» на полевом станке С. А. Харыкина,а также несколько зенитных 14,5-мм пулеметных установок: счетверенная ЗПУ-4 конструкции И. С. Лещинского(в качестве дивизионного средства ПВО), спаренная ЗПУ-2° C. В. Владимирова и Г. П. Маркова (для полкового звена). Одиночную установку ЗПУ-1 разработали Е. Д Водопьянов и Е. К. Рачинский. Позже были созданы и другие 14,5-мм зенитные пулеметные установки — ЗУ-2 для воздушно-десантных войск и горная ЗГУ-1.
     Существовал также бронетранспортерный вариант пулемета КПВБ» ставившийся на открытые бронетранспортеры.
    Производство самого пулемета осуществлял Ковровский завод им. В. А. Дегтярева (такое название получил завод № 2 в том же1949 г.).
     Модифицированный танковый вариант пулемета КПВТ применялся для вооружения тяжелых танков (в качестве зенитных и спаренных), боевых разведывательно-дозорных машин и бронетранспортеров.
     Автоматика пулемета Владимирова основана на принципе использования энергии отдачи при коротком ходе ствола. При выстреле пороховые газы, действуя на дно гильзы и поршень ствола, перемещают затвор и ствол назад. При этом ствольная и возвратно-боевая пружины сжимаются. Ускоритель затвора, скользя по копирам ствольной коробки, поворачивает боевую личинку и отпирает канал ствола.
     Ствол, расцепленный с боевой личинкой, под действием своей пружины возвращается в переднее положение, а затвор по инерции продолжает двигаться назад, извлекая из приемника очередной патрон, а из патронника — стреляную гильзу и приводяв действие механизм подачи ленты.

Пулемет КПВТ в неполной разборке: 1 — ствол с кожухоми пламегасителем;2 — ускоритель; 3 — извлекатель; 4 — основание приемника; 5 — электроспуск; 6 — затыльник ствольной коробки; 7 — возвратно-боевая пружина; 8 — затворная рама; 9 — затвор; 10 — крышка ствольной коробки; 11 — ствольная коробка.

    Очередной патрон подавателем опускается по пазам боевой личинки вниз, выбрасывая гильзу в гильзоотводи останавливаясь капсюлем против отверстия для прохода бойка.
     Затвор под действием пружины буфера и возвратно-боевой пружины возвращается вперед, досылает очередной патрон в патронники закрывает канал ствола. При этом зацепы излекателей остова затвора захватывают патрон в ленте,а боек наносит удар по капсюлю патрона, находящегося в патроннике. Происходит выстрел и работа автоматики пулемета повторяется до тех пор, пока приподнят спусковой рычаг и в ленте имеются патроны.
     Сзади ствольная коробка закрывается затыльником, служащим упором для винтовой цилиндрической возвратно-боевой пружины, свитой из трех жил. В затыльнике ствольной коробки смонтирован буфер затвора. Спусковой механизм обеспечивает ведение только автоматического огня. Выстрел производится с заднего шептала. Пулемет имеет автоматические предохранители, исключающие запирание затвора и выстрел при неправильно присоединенном стволе, подачу ленты при неизвлечении патрона из звена.
     Питание пулемета — из нерассыпной металлической звеньевой ленты с открытым звеном. Механизм подачи ползункового типа собирается в крышке ствольной коробки. Перемена направления подачи ленты с правогона левое производится перестановкой деталей подающего механизма. Возможность переключаться с правой подачи на левую (варианты пулемета КПВТ-1) облегчала монтаж пулемета на комплексированных установках. Для того же рукоятка перезаряжания может устанавливаться в пазу коробки с левой или с правой стороны.
     Секторный прицел пулемета собран в задней части ствольной коробки, мушка с предохранителем — в ее передней части короба.
     Для стрельбы из пулемета Владимирова поначалу использовались уже выпускавшиеся патроны 14,5×114 с бронебойной пулей Б-32 и бронебойно-зажигательной БС-41, а также принятый вместе с пулеметом вариант с бронебойно-зажигательно-трассирующей пулей БЗТ-44. В 1950-1960-е годы в связис распространением пулеметов были приняты патроны с пристрелочно-зажигательной пулей ПЗ, зажигательной мгновенного действия МДЗ (для стрельбы по воздушным целям).
     К достоинствам системы относится сравнительно плавная работа автоматики (в том числе счет роликов на элементах подвижной системы), отсутствие необходимости в точных регулировках зазоров» высокая надежность в различных условиях эксплуатации.
     Колесный станок Харыкина к пулемету ПКП создан по типу облегченного артиллерийского лафета с раздвижными станинами. В 1955 г. на вооружение был принят облегченный станок К. А. Барышеваколесно-треножной схемы.
     Танковый вариант пулемета — КПВТ — был создан с расчетомна установку спаренно с пушкой,а также башенную, шкворневые и турельные установки. Соответственно КПВТ получил разъемный приемник, измененный короб, электроспуск, отвод стреляных гильз производился вперед. Пулемет получил длинный кожух, полностью укрывающий ствол. С 1956 г. все пулеметы Владимирова изготавливались с таким кожухом. Питание производилось из пулеметной ленты емкостью 50 патронов. Кроме отечественных танков Т-10, бронетранспортеров БТР-60, — 70 и −80, разведывательной бронемашины БРДМ-2 пулеметом КПВТ вооружались бронемашины других стран Варшавского Договора. Из всего семейства 14,5-мм пулеметов КПВТ оказался самым «долгоживущим».

14,5-мм зенитная пулеметная установка ЗУ-2

ТУМБОВАЯ УСТАНОВКА ДЛЯ КОРАБЛЕЙ ВМФ                                                  ЗГУ 1–14.5

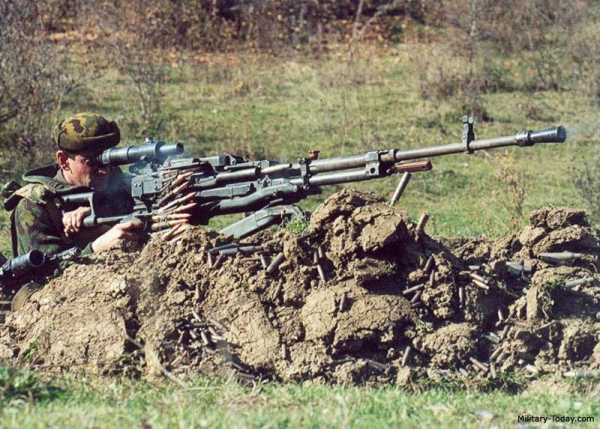

Крупнокалиберный пулемет НСВ-12,7 «Утес»



Крупнокалиберный пулемет НСВС 12,7 на станке 6Т7

    Тактико технические характеристики НСВ

Калибр……………………………………………………………….12,7 мм

Патрон……………………………………………………..12,7×107 ДШК

Масса пулемета без боекомплекта…………………………….25 кг

Масса пулемета с лентойна станке 6Т7……………………..41 кг

Масса пулемета с лентой
на универсальной установке 6У6…………………………….92,5 кг

Длин апулемета………………………………………………….1560 мм

Длина пулемета на станке 6Т7……………………………..1900 мм

Высота пулемета на станке 6Т7……………………………..380 мм

Начальная скорость пули……………………………………..845 м/с

Темп стрельбы…………………………………….700–800 выстр./мин

Боевая скорострельность……………………….80–100 выстр./мин

Прицельная дальность………………………………………….2000 м

Толщина пробиваемой брони на дальности500 м…….16 мм

Емкость ленты………………………………………………50 патронов

К концу 1960-х годов ДШКМ уже не удовлетворял требованиям тактики по маневренности: масса «тела» пулемета (без станка и ленты) составляла 33,5 кг. а на треножном станке и с лентой на 50 патронов достигала 148 кг, длина на станкев наземном положении — 2600 мм.В 1969 г. для замены ДШКМ начали разработку облегченного крупнокалиберного пулемета под тот же 12,7-мм патрон (12,7×107). Заданная опытно-конструкторская работа получила шифр «Утес».
     В ЦКИБ СОО эту работу вели Г. И. Никитин,Ю. М. Соколов и В. И. Волков. Разработанный ими образец поступил на вооружение в 1974 г. под обозначением НСВ-12,7 («Никитин-Соколов-Волков, 12,7-мм», индекс ГРАУ — 6П11).
     Автоматика пулемета имеет газовый двигатель с длинным ходом газового поршня. Газоотводное устройство расположено под стволом. Газовая камера снабжена регулятором с двумя поперечными отверстиями разного диаметра для прохода пороховых газов в канал патрубка и полость поршня.
     Ствол пулемета — сменный, крепится в ствольной коробке с помощью клина-замыкателя. После 100 выстрелов ствол следует охладить или заменить, причем замена ствола производится без снятия пулемета со станка или установки. Для переноски пулемета и удобства смены ствола на стволе имеется рукоятка.
     Запирание канала ствола осуществляется клиновым затвором, который запирается горизонтальным перемещением влево. Левый верхний боевой выступ играет также роль досылателя патрона. В переднем положении затвор, соединенный серьгами с затворной рамой, смещается влево, боевые выступы в его верхней и нижней частях заходят за выступы ствольной коробки. Ведущим звеном автоматики служит затворная рама, с которой шарнирно соединен шток газового поршня. Затворная рама снабжена тремя роликами для движения рамы по направляющим коробки — наличие роликов делает работу автоматики плавнее и надежнее. Возвратно-боевая пружина размещена в канале затворной рамы. В задней части возвратного механизма установлена буферная пружина, смягчающая удар затворной рамы при движении ее назад. Рукоятка перезаряжания расположена справа и во время стрельбы остается неподвижной.
     Выстрел производится с заднего шептала. Спусковой механизм расположен в отдельном корпусе сверху задней части ствольной. Спусковой механизм допускает ведение только автоматического огня и приводитсяв действие толкателем, в свою очередь связанным с электроспуском или механическим спуском установки пулемета. Флажковый неавтоматический предохранитель блокирует шептало.
     Питание — ленточное, причем металлическая звеньевая лента, собираемая из кусков по 10 звеньев (куски соединяются патроном), может иметь как правую, так и левую подачу. Перемещение ленты производится подающим механизмом ползункового типа, приводимым в движение специальным скосом затворной рамы.
     В ходе отката подвижной системы стреляная гильза после извлечения из патронника при подходе затворной рамы к отражателю смещается им вдоль зеркала затвора вправо и удерживаетсяв затворе фиксатором. В момент нового запирания канала ствола толкатель рамы вытолкнет гильзу в гильзоотводный канал ствольной коробки. Оттуда ее выталкивает вперед следующая гильза. Выброс гильз вперед и работа спускового механизма от толкателя позволяет монтировать пулемет НСВ на различных установках, включая танковые и фортификационные.
     Характерен отказ от универсального станка — к пулемету были приняты отдельно треножный складной наземный станок 6Т7 (конструкции Л. В. Степанова и К. А. Барышева) без возможности зенитной стрельбы и с ограниченным сектором наводки по горизонтали и зенитная установка кругового обстрела 6У6, разработанная под руководством Р. Я. Пурцена.Это сделало оружейный комплекс более гибким и маневренным. Принятие нескольких установок, не требующихкакой-либо доработки пулемета, позволило выбирать тип установки, наиболее соответствующий задачам.
     В станковом варианте пулемет обозначается НСВ-С-12,7. Пулемет крепится в люльке станка 6Т7, на которой также смонтированы подпружиненный трубчатый приклад, пистолетная рукоятка. спусковой механизм, механизм перезаряжания, кронштейн прицела. Таким образом, органы управления стали принадлежностью станка, а не «тела» пулемета. Приклад и пистолетная рукоятка намного повышают удобство управления, в то время как большая часть энергии отдачи через станок уходит в грунт, частично затрачиваясь и на смещение станка. Наличие плечевого упора позволяет вести прицельную стрельбы без закрепления станка на грунте.При нажатиина спусковой крючок утапливается толкатель спускового механизма пулемета Механизм перезаряжания сделан тросовым: стрелок тянет рукоятку тросика, тот вращает барабан со звездочкой, приводящей в движение планку; планка же сцепляется с рукояткой перезаряжания пулемета. Углы наведения по горизонтали 10-25°, по вертикали от −8° до +10°. Для лучшей устойчивости при стрельбе передняя нога имеет откидной сошник для мягкого грунта и клыки для твердого, амортизирующую пружину.
     В походном положении сложенный станок переносится вторым номером расчета. В бою расчет может переносить пулемет на станкеза рукоятку ствола и приклад станка. Заметим, как изменилась отношение массы станка к массе «тела» пулемета — с 3,65 у ДШКМ до 0,64 у НСВ-С-12,7.
     Конструкция 6Т7 позволяет крепить пулемет со станкомна установках 6У10 и 6У11 непосредственно в амбразурах ДОТов, при этом их можно также быстро отделить для использования вне огневого сооружения. Установки 6У10 и 6У11 были разработаны Л. В. Степановыми принятына вооружение в 1976 г.
     Основным прицелом служит оптический СПП, крепящийся на ствольной коробке в задней части. Можно использовать и открытые механические прицельные приспособления, включающие секторный прицел с механизмом введения боковых поправок, укрепленный на корпусе спускового механизма, и мушку, укрепленную в дульной части ствола.
     Установка 6У6 состоит из треногис сошникоми верхнего станка, вращающегося на 360°. включает коллиматорный зенитный прицел ОП80 на особом кронштейне и оптический наземный ОП81. Большие углы возвышения и склонения позволяют использовать установку и для стрельбы по наземным целям в положении лежа; сиденье пулеметчика при этом используется в качестве приклада. Кроме того НСВ-12,7 монтировался на горной зенитной установке ЗГУ-1 (вместо 14,5-мм пулемета КПВ).
     НСВ используется также в качестве зенитного вооружения боевых кораблей — в тульском ЦКИБ СОО (ныне входящем в КБП)Е. М. Кондауровым.В. Е. Соколовым, И. М, Устинкиным, А. А. Лавриченко разработана также бронированная турельно-башенная установка «Утес-М» (заводской индекс ТКБ-095). В 1976 г. установка была принята для вооружения судов на воздушной подушке, экранопланов и катеров. НСВ-12,7 вошел и в состав огневого комплекса «Горчак» на скрывающейся установке, предназначенного для оборудования укрепрайонов. блокпостов, приграничных зон, защиты важных объектов.
     Среди состоящих на вооружении крупнокалиберных пулеметов НСВ-12,7 выгодно отличается сравнительно небольшой массой и хорошей маневренностью. Устройство пулемета м станка обеспечивают точность наводки и хорошую кучность стрельбы, а стрельбасо станкаиз положения лежа с использованием приклада — удобство наводки в сочетаниисо скрытностью. НСВ-12,7 стал практически первым серийным образцом в новом поколении — облегченных крупнокалиберных пулеметов.
     Производство пулемета было организовано на заводе «Металлист» в г. Уральске (Казахстан), производство наземного станка к НСВ-С-12,7 организовали на Вятско-Полянском машиностроительном заводе «Молот».
     Танковый вариант пулемета имеет обозначение НСВТ и индекс 6П17. НСВТ монтируетсяна установке, обеспечивающей обстрел наземных и воздушных целей при углах наведения по вертикали от −5 до +75°. Для стрельбы по воздушным целями используется коллиматорный прицел К10-Т, по наземным — механический.
     Производство НСВТ как части комплекса вооружения танка Т-У2 было передано также Польше, Болгарии, Индии.

За годы эксплуатации в войсках 12,7-мм пулемета НСВ это оружие получило прозвище «Утес Иваныч». «Утес» применяли и как пулемет, и как средство для поражения легкобронированной техники на больших дистанциях, и как снайперскую винтовку.

«Утес Иваныч»

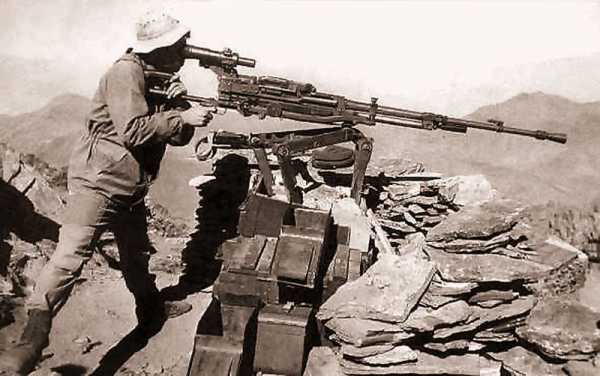

Впервые новый пулемет был испытан в Афганистане.Первые же случаи применения «Утеса» показали, что советские военные способны управляться с тяжелым оружием, вес которого в снаряженном состоянии выбегал за отметку в 50 кг. Советским стрелкам в Афганистане «Утес Иваныч» почти всегда доставался в комплектесо станком, который при стрельбе из обычного положения (упора в грунт) слегка подпрыгивал, поэтому точность огня при этом ухудшалась. Однако советские солдаты быстро решили эту проблему, возводя вокруг пулемета своеобразное фортификационное сооружение — небольшой ДОТ из булыжников, которые также прикрывали личный состав от пуль моджахедов.

Фото: snariad.ru

Свое прозвище «Иваныч» пулемет НСВ, как это часто бывает, получил случайно —во время оборудования позиции для стрельбы один из командиров боевой группы с иронией заметил: «Ну что, ребятки, куда мы Иваныча пристроим?» Так за пулеметом НСВ и закрепилось русское отчество. Однако, несмотря на шутливое прозвище, крупнокалиберный пулемет имел воистину суровый нрав — стрельба боеприпасами 12,7 мм оказывала помимо огневого воздействия на противника еще и серьезное акустическое воздействие на стрелка — шум от пулемета стоял невероятный. После интенсивной стрельбы стрелки были обязаны смениться, потому что слышать друг друга просто не могли,и состояние такое продолжалось в течениедвух-трех часов.

Несмотря на довольно сложный характер, НСВ свои «афганские каникулы» отрабатывал на «отлично». Большинство тех, кто имел дело с «Утесом» именно в период афганской кампании, рассказывают, что один пулемет мог запросто остановить серьезную атаку.

Офицер советских Воздушно-десантных войск, ветеран-афганец Эльмир Дадашев в интервью телеканалу «Звезда» признался, что«Утес» во времена советской операции в Афганистане был настоящей палочкой-выручалочкой.

«Был случай, когда ночью, на перевале, который мы контролировали, началось движение. Обычное дело. Нас тогдак обстреламв учебке здорово адаптировали. Но разведчики просчитались, и вместо ожидавшихся 10–12 человек «духов» на нас вылезла добрая сотня. А нас всего шесть человек, и боекомплект был крайне ограничен. Начали отстреливаться и поняли, что ничего не выходит.Был у нас такой старший лейтенант Арнаутов, он первым-тои сообразил, что пора за «Утес» становиться. Мы даже глазом не успели моргнуть, как лента на 50 патроновиз короба переместилась в сторону моджахедов. Они исчезли так же внезапно, как и появились, а на утро, когда мы пошли разведать обстановку, насчитали 40 человек «двухсотыми», то есть примерно половину нападавших мы положили.Если быу нас позиция не была оборудована тогда этим пулеметом, я думаю, мы с вами сейчас так мило уже не общалисьбы»,— рассказал Дадашев.

Брат-белорус

Именно благодаря надежной конструкции, простым узлам и агрегатам «Утес» после афганской кампании был востребован и в чеченской войне. Первая кампания 1994–1996 гг., выявила еще одно уникальное качество крупнокалиберного пулемета — живучесть и ресурс. Ствол, по признаниям офицеров и солдат, которые из него настреляли добрую тысячу выстрелов, хоть и грелся,но кучность стрельбы не снижал и не давални единого намека на то, что может подвести.

Технология изготовления ствола, примененная в пулемете его конструкторами Г. И. Никитиным,Ю. М. Соколовым и В. И. Волковым,на момент создания была уникальна — метод вакуумного отпуска металла положительно сказался в первую очередь на точности ведения автоматического огня. Внутреннее сопротивление металла при нагреве оставляло за «Утесом» идеальную точность, в то время как другие пулеметы перегревались и кучность стрельбы оставляла желать лучшего. Стоит упомянуть и то, что нарезы канала ствола пулемета НСВ осуществлялись электромеханическим способом, а сам канал ствола подвергали так называемому струйному хромированию. Именно этому методу «Утес» обязан своей уникальной живучестью.

Несмотря на то, что крупнокалиберный пулемет в Чеченскую кампанию использовался в основном в «походном» положении, есть и совершенно необычная история из его боевого применения, которая, воистину, имеет все шансы лечь в основу для сцены какого-нибудь серьезного боевика.

Рассказывает офицер разведки и отставной военный Юрий Чучин.

«Дождь тогда лупил страшный. У нас была задача обнаружить в ущелье тренировочную площадку и в ней же оборудованный наблюдательный пункт. Выдвинулись на место. Обнаружили, доложили. Стали ждать. Дело шлок ночи, и я в штаб сообщил, что сами мы не справимся.Нам на подмогу скрытно перебросили мотострелков, не помню точно какой части… ближайших из тех, кто был. И был среди серьезных взрослых мужиков молодой парень Володя Гончар — беларус, давным давно живущий у нас.Он-тои предложил вместо штурма отработать одиночными по базе и перебить ключевые точки — топливный бак для машины, саму машину Газ-66, которую боевики использовали то ли для перевозки, то ли как мобильную огневую тачанку. Ну, и третьим пунктом шел генератор, который весь этот «лагерь» запитывал. Прицелился, доложил, что готов к стрельбе.Мы тоже наготове были, чтобы в случае чего его поддержать.

Грянул первый выстрел. Топливные бочки, которые бронебойным патроном пробились навылет, рванули так, что взрывом унесло и импровизированную казарму, а вместес нейи человек10 боевиков. Начав стрелять одиночными бронебойными, этот молодой парень с помощью

vizhivai.com

СССР — Всё о Второй мировой

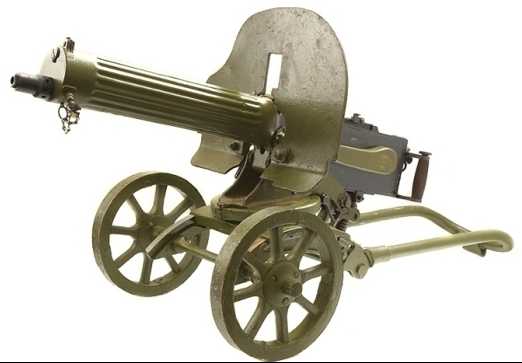

Станковый пулемет Максим.1910/30

Пулемет Максим обр.1910 г. был модернизированным вариантом британского пулемета «Максим» переделанного под патрон 7,62х54 мм и выпускался с 1910 г. до 1939 г. и с 1941 г. до 1945 г. В 1930 г. была проведена очередная модернизация оружия. На оружие был установлен откидной затыльник, новый предохранитель, расположенный на спусковом крючке, изменен прицел. На кожух пулемета был прикреплен буферный держатель для щита. Увеличено наливное отверстие и сделан кран для сливного отверстия. Пулемет получил название 7,62 станковый пулемет системы Максима образца 1910/30 г. В октябре 1941 г. пулемёт прошёл заключительную модернизацию, в ходе которой он был оснащён упрощённым прицельным приспособлением с одной прицельной планкой вместо двух, которые раньше заменялись в зависимости от стрельбы легкой или тяжёлой пулей.. В кожухе водяного охлаждения ствола для быстрой смены воды, водоналивное отверстие малого диаметра было заменено широкой горловиной. Солдаты часто убирали с пулемёта бронещит, тем самым пытаясь повысить манёвренность и добиться меньшей заметности. Для маскировки помимо камуфляжной окраски, на кожух и щит пулемёта надевали чехлы. В зимнее время «Максим» устанавливали на лыжи, санки или на лодку-волокушу, с которых и вели огонь. Пулемёты также крепили на лёгкие джипы «Виллис» или ГАЗ-64.

Пулемет представлял собой автоматическое оружие с водяным охлаждением ствола. Кожух ствола стальной, чаще всего гофрированный. Автоматика пулемета использовала отдачу ствола при его коротком ходе. Стреляные гильзы выбрасывались из оружия вперед, под стволом. Питание патронами осуществлялось из ленты, справа налево. Пулемет допускал ведение только автоматического огня с закрытого затвора. Для управления огнем пулемет имел пару вертикальных рукояток, размещенных на затыльнике ствольной коробки, и спусковую клавишу, расположенную между рукоятками. Пулемет штатно комплектовался стоечным прицелом, а дополнительно — оптическим прицелом с кратностью 2х. Для пулемета использовался колесный станок системы Соколова, комплектовавшийся стальным защитным щитом (массой около 11 кг). Станок допускал стрельбу только по наземным целям. Трофейные пулеметы использовались в Болгарии, Польше и Финляндии. Захваченные Вермахтом пулеметы использовались под обозначением «MG 216(r)». Всего было выпущено 48 тысяч пулеметов образца 1910 г. и 627 тысяч образца 1910/1930 и 1941 г. ТТХ: калибр – 7,62 мм; длина – 1067 мм; длина ствола – 721 мм; ширина хода – 505 мм; масса на станке без воды – 66 кг; масса коробки с 250 патронами – 9,88 кг; начальная скорость пули – 740 м/с; емкость кожуха – 4 литра; темп стрельбы – 600 выстрелов в минуту; дальность стрельбы – 3,9 км.



Ручной пулемет Максим-Токарев (МТ)

Пулемет был создан на базе станкового пулемета «Максим» и выпускался в 1925-1928 гг. От прототипа он отличался наличием воздушного охлаждения, сошек и деревянного приклада. Всего было выпущено 2 450 шт. ТТХ пулемета: калибр – 7,62 мм; длина – 1330 мм; длина ствола – 655 мм; масса – 12,9 кг; боепитание – лента на 100 или 250 патронов 7,62х54 мм; начальная скорость пули – 800 м/с; темп стрельбы – 600 выстрелов в минуту; максимальная дальность стрельбы – 2 км.

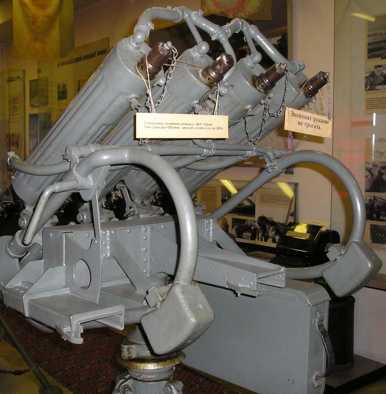

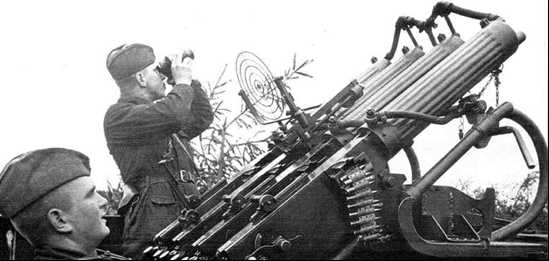

Зенитно-пулеметная установка М-4

Установка представляла собой счетверённый вариант «Максима» обр.1910 г. и выпускалась с 1931 г. От обычного «Максима» она наличием устройства принудительной циркуляцией воды и большей ёмкостью пулеметных лент — на 1000 патронов вместо обычных 250. Используя зенитные кольцевые прицелы, установка была в состоянии вести эффективный огонь по низколетящим самолётам противника (на высоте до 1400 м при скорости до 500 км/час). Известны и спаренные установки. М-4 применялась в качестве стационарной, самоходной и корабельной зенитных установок, устанавливалась в кузовах автомашин, бронепоездах, железнодорожных платформах, на крышах зданий. Часто «М-4» использовались для поддержки пехоты. ТТХ установки: масса — 64,3 кг; длина 1067 мм; длина ствола – 721 мм; темп стрельбы – 1 200 -2 000 выстрелов в минуту.

Авиационный пулемет ПВ-1

Зенитная установка на базе ПВ-1 на станке Соколова

Зенитная установка на базе ПВ-1

Авиационный пулемет ПВ-1 воздушного охлаждения был разработан в 1926-1927 гг. на базе «Максим обр.1910» и выпускался в 1927-1940 гг. От прототипа он отличался отсутствием водяного охлаждения, бронещиты, а также имел укороченный ствол. Пулемет устанавливался, как в одиночном, так и спаренном вариантах на самолеты: И-2, И-3, И-4, И-7, И-14, И-15, И-16, Р-5, ТБ-1, У-2 и другие. С 1940 г. пулеметы стали использовать в строенных зенитных установках Токарева (626 шт.). Кроме того, неиспользованные в авиации пулеметы устанавливали на колесные станки (3 тыс.шт.). Всего было выпущено 18 тысяч единиц. ТТХ пулемета: длина – 1150 мм; длина ствола – 721 мм; масса – 14,5 кг; начальная скорость пули – 800 — 865 м/с; темп стрельбы – 750 выстрелов в минуту; эффективная дальность стрельбы – 1,4 км, боепитание – лента на 200 — 600 патронов 7,62х54 мм.

Пулемет ДС-39

Пулемет был принят на вооружение в 1939 г. под наименованием «ДС-39». Автоматика пулемета работала за счет отвода в газовую камеру пороховых газов. Газовый поршень имел длинный ход. Газовая камера имела патрубок. Оригинальной чертой пулемета являлся двойной темп стрельбы – по наземным целям он достигал 600 выстрелов в минуту, по воздушным целям 1200 выстрелов в минуту. Сменный ствол пулемета снабжался коническим пламегасителем и поперечным оребрением. Складная рукоятка на стволе служила для переноски пулемета и облегчения смены ствола. Пулемет оснащался складным рамочным прицелом со шкалами для тяжелой и легкой пуль. Органами управления служили рычаг спуска и две рукоятки затыльника, выполненные по типу пулемета «Максим». Треножный складной станок Дегтярева который позволял вести огонь только по наземным целям. Стрельба осуществлялась из положений с колена или лежа. На станок мог устанавливаться бронещит с окном для использования оптического прицела. Для зенитной стрельбы имелся специальный станок. В июле 1941 г. выпуск был прекращен через невозможность устранения множества конструкторских просчетов. Захваченные Вермахтом пулеметы служили под обозначением MG- 218(r). Всего к началу войны было выпущено 10,3 тысяч пулеметов. ТТХ пулемета: калибр – 7,62 мм; общая длина – 1440 мм; длина пулемета – 1170 мм; длина ствола – 723 мм; количество нарезов – 4; масса пулемета – 14,3 кг; масса станка – 28 кг; боепитание – лента на 250 патронов 7,62х54 мм; начальная скорость пули – 860 м/с; темп стрельбы – 600 или 1200 выстрелов в минуту; прицельная дальность – 3 км.

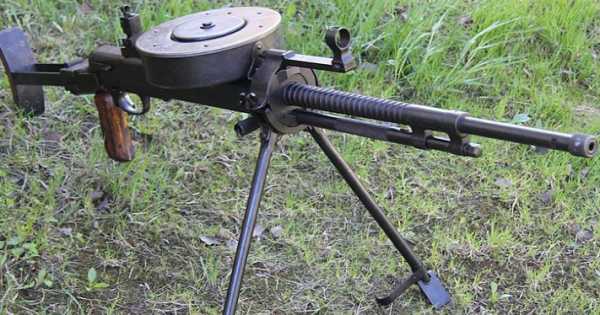

Ручной пулемет ДП-27

Ручной пулемет ДПМ

Ручной пулемет «ДП» (Дегтярева, пехотный) был принят на вооружение в 1927 г. Он имел быстросменный ствол, частично скрытый защитным кожухом и оснащенный коническим съемным пламегасителем. Боепитание осуществлялось из плоских дисковых магазинов, в которых патроны располагались в один слой, пулями к центру диска. Это обеспечивало надежную подачу патронов и в тоже время имело ряд недостатков: большой мертвый вес магазина, неудобство в транспортировке и склонность магазинов к повреждениям в условиях боя. Пулемет позволял вести только автоматический огонь. Обычного предохранителя не имелось, вместо него на рукоятке был расположен автоматический предохранитель, выключавшийся при охвате рукой шейки приклада. Огонь велся с несъемных складных сошек. В 1944 г. пулемет был модернизирован и получил обозначение как ДПМ. Основными отличиями ДПМ стали перенесенная в заднюю часть ствольной коробки возвратная пружина, пистолетная рукоятка управления огнем, обычный неавтоматический предохранитель и более прочная двуногая сошка с измененным креплением к кожуху ствола. Пулемет мог устанавливаться на мотоциклы М-722. Захваченные Вермахтом пулеметы служили под обозначением «7,62-mm leichte Maschinengewehr 120(r)»). Всего было выпущено 795 тысяч пулеметов обеих модификаций. ТТХ пулемета: калибр – 7,62 мм; длина – 1266 мм; длина ствола – 604 мм; масса без магазина – 8,4 кг; масса со снаряженным магазином – 11,3 кг; емкость магазина – 47 патронов 7,62х54 мм; начальная скорость пули – 840 м/с; темп стрельбы – 600 выстрелов в минуту; прицельная дальность – 1,5 км, максимальная – 2,5 км.

Танковый пулемет ДТ-29

Танковый пулемет ДТ был принят на вооружение в 1929 г. и представлял собой модификацию ручного пулемета ДП-27. Танковый пулемет является основным автоматическим стрелковым оружием танков, бронеавтомобилей и самоходных установок, используемым для стрельбы по наземным целям. Вместо деревянного приклада стал устанавливаться выдвижной металлический. Пулемет устанавливался на шаровую установку, позволявшую легко наводить пулемёт в горизонтальной и вертикальной плоскостях. Также пулемёт снабжался парусиновым гильзоуловителем. Питание пулемета во время стрельбы производится из специально разработанного трехрядного магазина емкостью на 63 патрона. К пулемету ДТ полагалось 15 магазинов. ДТ имел съемные сошки, так что он часто применялся экипажами подбитой бронетехники в качестве ручного пулемета. Известны случаи вооружения ими и линейных пехотных подразделений. Также ДТ пользовался популярностью в воздушно-десантных подразделениях за более компактные размеры и меньший вес. В 1944 г. была модифицирована возвратно-боевая пружина и пулемет получил обозначение ДТМ. Пулемет устанавливался на всех видах бронетехники. Всего было выпущено около 345 тысяч единиц. ТТХ пулемета: калибр – 7,62 мм; длина ствола – 1250 мм; длина ствола – 604 мм; масса – 10 кг; темп стрельбы – 600 выстрелов в минуту.

Авиационный пулемет ДА

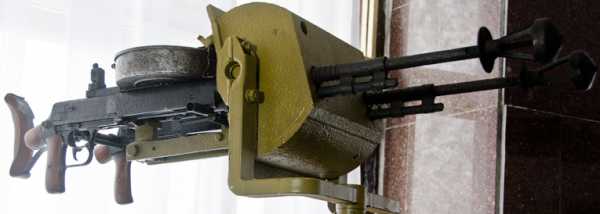

Авиационный пулемет ДА-2

Авиационный пулемет ДА (Дегтярёв Авиационный) был разработан в 1928 г. на базе пулемета ДП. С него был снят кожух, а приклад был заменен двумя рукоятками — верхней деревянной с резиновой накладкой, которая крепилась двумя винтами к хвостовой скобе заднего прилива спусковой рамы, и нижней металлической пистолетного типа, приваренной к заднему приливу рамы. В 1930 году поступил на вооружение спаренный авиационный пулемет ДА-2. Фактически это были два соединенных вместе пулемета ДА с небольшими изменениями. Пулеметы устанавливались на самолеты Р-5, У-2, ТБ-3. Вес спаренного пулемета со снаряженными магазинами составил 25 кг. Расстояние между осями каналов стволов 193 мм. Длина установки — 1140 мм, ширина — 300 мм, емкость магазина – 60 патронов. Всего было выпущено около 1200 пулеметов.

Станковый пулемет ДШК-38 в пехотном варианте

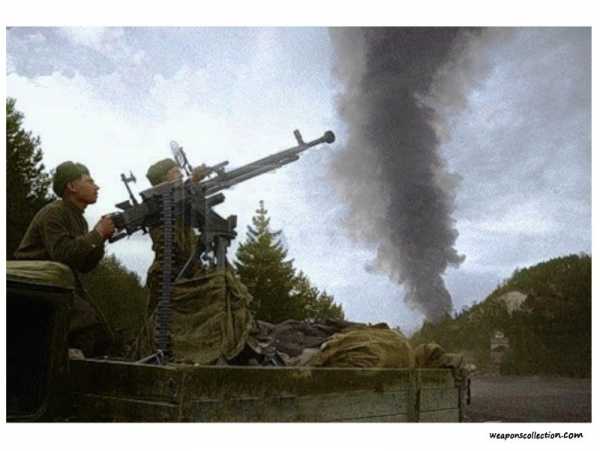

Cтанковый пулемет ДШК-38 на зенитной треноге

Крупнокалиберный пулемет был разработан на базе пулемета «ДК» снятого с вооружения в 1934 г. В 1937-1938 г. прототип был доработан и в 1939 г. принят на вооружение под обозначением «12,7-мм станковый пулемет образца 1938 г. ДШК (Дегтярева-Шпагина крупнокалиберный).

ДШК-38 строенный зенитный вариант

ДШК-38 в зенитной установке на бронепоезде

Автоматика пулемета действовала за счет отвода пороховых газов. По всей длине ствола выполнено оребрение для лучшего охлаждения, на дульной части ствола крепится однокамерный дульный тормоз активного типа. Первоначально ствол оснащался «парашютообразным» дульным тормозом активного типа, позже — плоской формы. Спусковой механизм допускал ведение только автоматического огня. Устройство подачи ленты было выполнено в виде барабана с шестью открытыми каморами. Для стрельбы по наземным целям служил откидной рамочный прицел, по самолетам – зенитный кольцевой. Пулемет использовался с универсального станка системы Колесникова. Станок оснащался съемными колесами и стальным щитом, а при использовании пулемета в качестве зенитного колеса снимались, а задняя опора разводилась, образуя треногу. Кроме станка, пулемет применялся в башенных установках, на дистанционно управляемых зенитных установках, на корабельных тумбовых установках, как в одиночном исполнении, так и в спаренном, и в строенном. Захваченные Германией пулеметы использовались под обозначением MG-286(r). До конца войны было выпущено 46,1 тысяча пулеметов. ТТХ пулемета: калибр – 12,7 мм; длина пулемета – 1625 мм; длина пулемета на станке – 2600 мм; длина ствола – 1070 мм; масса пулемета — 33,5 кг; масса с лентой на станке (без щита) — 148 кг; темп стрельбы – 500 — 600 выстрелов в минуту; боепитание — лента на 50 патронов 12,7х108 мм; начальная скорость пули – 870 м/с; бронепробиваемость – 16-мм на дистанции 500 м; эффективная дальность стрельбы – 2 км; прицельная дальность – 3,5 км; зона обстрела по высоте – 1,8 км; расчет – 2 человека.

Cтанковый пулемет СГ-43 со щитом

Cтанковый пулемет СГ-43 без щита

Пулемет был разработан в 1943 г. на Ковровском пулеметном заводе под обозначением «7,62мм станковый пулемет конструкции Горюнова обр. 1943 г» или СГ-43. Он имел быстросменный ствол с рукояткой. Ведение интенсивной стрельбы очередями возможно до 500 выстрелов, после чего необходимо было заменить или охладить ствол. На пулеметах СГ-43 ствол снаружи гладкий, на пулеметах СГМ — с продольными долами для облегчения и улучшения теплообмена. Пулемет использовался с колесного станка конструкции Дегтярева, позже — с пехотного станка-треноги.

На пулемет мог устанавливаться ракурсный прицел. Выпускались следующие варианты: СГМ — станковый модернизированный, устанавливается на колесный или треножный станок; СГМБ — бронетранспортёрный, устанавливается на переднем, боковом или заднем кронштейне бронетранспортёра; СГМТ — танковый, устанавливается внутри башни танка на кронштейне люльки пушки и оснащался электроспуском. До конца войны было выпущено свыше 80 тысячи единиц. ТТХ пулемета: калибр – 7,62 мм; длина станка – 1300 мм; длина – 1150 мм; длина ствола – 720 мм; количество нарезов ствола – 4; масса пулемета — 13,8 кг, 36,9 кг — на колёсном станке, 27,7 кг — на треножном станке; боепитание – лента на 200 или 250 патронов 7,62х54 мм; начальная скорость пули – 800 — 865 м/с; темп стрельбы – 500 -700 выстрелов в минуту; прицельная дальность стрельбы – 2 — 2,3 км.

Авиационный пулемет ШКАС

Спаренный турельный пулемет ШКАС

Одинарный турельный пулемет ШКАС

Пулемет ШКАС (Шпитального -Комарицкого авиационный скорострельный) принят на вооружение в 1932 г. и выпускался в трех вариантах: турельном, крыльевом и синхронном. Турельный вариант устанавливался на самолетах Ил-4, Пе-8, ТБ-4, ТБ-3, Ер-2, ДБ-3, СБ, У-2, Р-5 и других. Крыльевой вариант устанавливался на истребителях И-16 и штурмовиках Ил-2, а синхронный — на истребителях И-16, И-153, ЛАГГ-3, Як-1, Як-7. Пулеметы устанавливали и на торпедные катера Г-5 и Д-3. Автоматика пулемета действовала на отводе части пороховых газов. Спусковой механизм обеспечивает ведение только непрерывного огня. Пулемет оснащался предохранителем флажкового типа. Питание патронами производилось из металлической звеньевой разъемной ленты. Высокий темп стрельбы в пулемете был получен за счет короткого хода подвижных частей автоматики и совмещения ряда операций по перезаряжанию. Для пулемета изготавливались специальные авиационные патроны. В 1936 г. была разработана механическая спарка пулемётов ШКАС, в которой суммарный темп стрельбы двух пулемётов был доведен до 6 тысяч выстрелов в минуту. В 1939 г. был создан турельный пулемет УльтраШКАС с темпом стрельбы 2800 — 3000 выстрелов в минуту. Всего было выпущено 151,5 тысяч штук. ТТХ пулемета: калибр – 7,62 мм; длина — 1200 мм; масса – 9,8 — 2,6 кг; боепитание – лента на 250 патронов 7,62х54 мм; начальная скорость пули – 775 — 880 м/с; темп стрельбы – 1650 — 1800 выстрелов в минуту.

Крупнокалиберный авиационный пулемет ШВАК

Пулемет ШВАК (Шпитальный-Владимиров авиационный крупнокалиберный) был разработан на базе пулемета ШКАС и принят на вооружение в 1934 г. Пулемёт изготавливался в крыльевом, турельном, синхронном и моторном вариантах. Всего было выпущено 92 единицы и в 1936 г. производство прекращено. ТТХ пулемета: калибр – 12,7 мм; длина – 1726 мм; длина ствола – 1246 мм; число нарезов ствола – 8; масса – 40 кг; боеприпасы — 12,7х108 мм; начальная скорость пули – 810 — 830 м/с; темп стрельбы – 700 — 800 выстрелов в минуту; бронепробиваемость на дистанции 350 м – 20 мм.

Авиационный пулемет УБК (крыльевой)

Авиационный пулемет УБТ (турельный)

Пулемет УБ (универсальный Березина) был принят на вооружение в 1941 г. и выпускался в трех модификациях в зависимости от места установки: УБС (синхронный – для стрельбы сквозь плоскости вращения), УБК (крыльевой), УБТ (турельный). Основные детали и механизмы всех трех вариантов пулемета были одинаковыми, за исключением спускового и ударного механизмов, в которые были внесены некоторые изменения, связанные со спецификой их применения. Синхронный пулемет устанавливался на истребителях И-15, И-153БС, Як-1б, Як-3, Як-7б, Як-9, МиГ-3 и ЛаГГ-3. Кормовой пулемет был установлен на бомбардировщике Пе-2 и учебном самолете УТИ МиГ-15. Турельный пулемет Березина был установлен на бомбардировщиках СБ, Пе-2, Ер-2, Ил-2, Ту-2, Ил-4 и Пе-8. Автоматика пулемета работала за счет энергии газов, отводимых из канала ствола. Для обеспечения надежности подачи ленты возвратная пружина была сделана многожильной. Всего было выпущено 131,3 тысячи пулеметов. ТТХ пулемета: калибр – 12,7 мм; длина – 1347 — 1397 мм; масса – 21 кг; начальная скорость пули – 700 — 1050 м/с; темп стрельбы – 814 – 850 выстрелов в минуту.

wwii.space

Пулеметы в бою | Стрелковое оружие

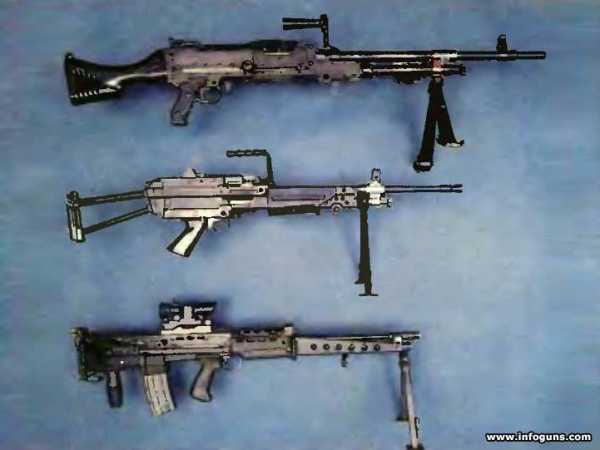

Сверху вниз. Пулеметы FN MAC, FM Minimi и L86. Сравнение наглядно показывает как изменялись размеры (соответственно — масса) при переходе к новому калибру в соответствии с выполняемыми задачами.

Единым пулеметом ВС США во Вьетнаме являлся 7,62-мм М60. На снимке тех лет обращает на себя внимание количество снаряженных пулеметных лент, приготовленных для стрельбы.

Пулеметы стали играть огромную роль в действиях пехоты со времен Первой мировой войны. Они выпускались для различных целей, разных калибров и до сих пор являются основным оружием в современном бою, несмотря на большой расход боеприпасов при ведении интенсивного огня. Пулеметы стали основным оружием пехотной роты со времен Первой мировой войны.

В большинстве армий мира еще с 1930-х годов пехотные отделения обычно делятся на две огневые группы — стрелковую и пулеметную. В бою они передвигаются перебежками, поочередно, прикрывая друг друга огнем и стремясь не дать противнику возможность вести прицельную стрельбу.

Классификация оружия

Пулеметы делились на легкие, средние и тяжелые. Впоследствии в некоторых странах ввели другую классификацию: ручные, станковые и крупнокалиберные, которая, однако, мало меняла суть. В 1950-х годах появился новый термин — единый пулемет. Первый пулемет в нынешнем понимании этого термина был создан американским изобретателем А.С. Максимом. Он сконструировал оружие с автоматикой, работающей на принципе использования отдачи ствола, с ленточной подачей патронов и скорострельностью до 600 выстрелов в минуту.

Пулемет «Виккерс Максим» использовал для стрельбы стандартный винтовочный патрон калибра 0.303 и весил 27 кг. Стрельба велась со станка. Сам пулемет, боеприпасы и станок переносились раздельно из-за своего большого веса. Вклад Джона М. Браунинга был более значимым. Браунинг использовал энергию газов, образующихся в момент выстрела при сгорании порохового заряда, и именно этот принцип использования энергии газов стал применяться в большинстве пулеметов.

Огневая мощь

Боевые действия в ходе Первой мировой войны не отличались большой динамикой, особенно на Западном фронте, где в 1914 — 1918 годах в основном велись позиционные бои. В этих условиях резко возросла роль артиллерии и пулеметного вооружения. Многочисленные пулеметы, размещенные в долговременных огневых точках на станках с хорошо пристрелянными секторами, были малоуязвимы для артиллерийского огня, и даже после мощного артобстрела всегда оставалось исправным количество пулеметов, достаточное для отражения атаки пехоты противника.

Несмотря на позиционный характер боев, войска с той и другой стороны периодически осуществляли мелкие вылазки в надежде захватить небольшой плацдарм. В связи с этим возникла необходимость уменьшения веса пулемета, чтобы его можно было переносить и сопровождать такие действия эффективной непосредственной огневой поддержкой. Так родилась идея ручного пулемета, первым из которых стал пулемет Льюиса. Он был принят на вооружение британской армии и полагался по штату каждой пехотной роте. В войсках пулемет показал себя действительно удачным образцом такого оружия. В промежуток между мировыми войнами деление на ручные, станковые и крупнокалиберные пулеметы стало более формальным.

Преемником пулемета Льюиса стал также хорошо показавший себя пулемет «Брен» с воздушным охлаждением. Он был достаточно легким, чтобы его мог переносить один солдат, а еще один или несколько несли запасные патроны в обоймах или коробчатых магазинах емкостью примерно по 30 патронов. Станковые пулеметы зачастую делались с водяным охлаждением и отличались способностью вести длительный интенсивный огонь. Крупнокалиберные пулеметы были в целом схожи с ними, но первоначально предназначались в основном для борьбы с воздушными или легкобронированными целями.

Германское новшество

Армии многих стран, принимавших участие во Второй мировой войне, применяли все три категории пулеметов, но именно немцы первыми внедрили концепцию единого пулемета. С питанием из магазина или ленты, оснащенный сошкой пулемет MG 34 был достаточно легок, чтобы с ним управлялся расчет из двух-трех человек. В то же время пулемет был пригоден для ведения непрерывного огня, а установленный на станке, он мог оказывать такую же эффективную поддержку, как и более тяжелые пулеметы. Пулеметы MG 34, а позже MG 42 так впечатлили союзников, что они последовали этой концепции после войны. Американский единый пулемет М60 основан на конструкции MG 42, бельгийский FN MAG также представляет собой развитие концепции знаменитой немецкой модели.

Ручной пулемет

После принятия на вооружение винтовок под промежуточные патроны (в НАТО 5,56 мм, в СССР 7,62×39, а позже 5,45 мм) в некоторых армиях мира решили принять на вооружение ручные пулеметы, чтобы не сталкиваться более с проблемой обеспечения боеприпасами двух разных типов, использующихся в пехотном мотострелковом взводе. Некоторые модели, например «миними» производства FM, оказались довольно успешными. К концу XX века «возродились» крупнокалиберные пулеметы, когда в Бельгии и Восточной Европе появилось оружие под 14,5- и 15-мм патроны. Такие пулеметы способны вести прицельный огонь на большие дистанции и бороться с легкобронированными целями.

Пулемет как аргумент на поле боя

Переход НАТО от стандартного калибра 7,62 мм к калибру 5,56 мм существенно облегчил нагрузку на обычного пехотинца, поскольку уменьшилась масса как стрелкового оружия, так и боекомплекта. В то же время облегченный патрон нового калибра имеет меньшую дальность полета и убойную силу. В этих условиях повышается роль 7,62-мм пулеметов, таких как FN MAG, в качестве средства огневой поддержки, имеющего большую дальность стрельбы. Для выполнения огневых задач на меньшей дальности под новый калибр были разработаны легкие пулеметы, например FN Minimi и L86. Правда, если первый имеет сменные стволы и может применять как ленту, так и магазин, L86 по своим характеристикам ближе к ротному пулемету.

Предыдущая статья:Снайперская стрельба Следующая статья:Оружие поддержки

infoguns.com
