Крупнокалиберный пулемет ZB 60, 15 мм — Вооружение

Больше десяти лет чехословацкие военные чины, ответственные за вооружение армии, не могли договориться, какими средствами пехота и кавалерия должны поражать воздушные и бронированные цели. В качестве возможных обсуждались легкие пушки малого калибра, минометы или малые гаубицы. Велись дискуссии также об автоматических пушках, крупнокалиберных пулеметах и противотанковых винтовках. Поскольку, как показывал опыт первой мировой войны, пехота и кавалерия были почти беззащитны от атак самолетов и бронированной техники, требовалось эффективное оружие, способное закрыть брешь между станковыми пулеметами обычного калибра и артиллерией.
Уже в 1919 году в Германии были закуплены 47 автоматических пушек Беккер калибра 20 мм, а через год две противотанковых винтовки модели 18 с калибром 7,92 мм. Государственный оружейный завод в Брно (впоследствии Ceska Zbrojovka) получил задание на разработку подобных оборонительных систем. Спустя несколько месяцев он представил образец лафета, предназначенный для автоматической пушки. С завода Skoda в Пльзени в 1922-1923 годах поступило несколько проектов так называемой малой пехотной пушки, а вскоре и опытный образец.

Ни одна из этих систем не получила одобрения. К тому же в зто время появилась возможность решения проблемы за счет крупнокалиберных пулеметов. В конце 1922 года на обсуждение был вынесен прототип такого оружия калибра 13 мм. Но модификация на базе авиационного пулемета конструкции Карла Гаста, который применялся немцами в годы первой мировой войны в спаренном исполнении с дисковым магазином на 189 патронов Маузер калибра 7.92 мм.
Несмотря на сложную финансовую ситуацию, министерство обороны за 1,85 млн крон купило патентные права на прототип. Осенью 1923 года оружейный завод Янечека в Мнихо- во-Градиште получил задание на разработку трех моделей этой системы, предназначенных для различного использования: для оснащения самолетов с калибром 7,92 мм, для поражения бронированной техники с калибром 15 мм и для противовоздушной обороны с калибром 20 мм.Однако генеральный штаб внезапно заявил, что приоритетным направлением считает разработку противотанкового оружия, а авиационным и зенитным пулеметам придает второстепенное значение. Министерство обороны распорядилось начать испытания двух систем: новых 20-мм автоматических пушек системы Райнхольда Беккера, которые в специальной литературе именуются также пулеметом Семаг производства швейцарской фирмы Oerlikon, и вышеупомянутых малокалиберных пехотных пушек, уже изготовленных в виде прототипов на заводе Skoda. Удовлетворительных результатов не показала ни одна, ни другая система оружия.
На первый план в этой связи вышли крупнокалиберные пулеметы. Задание на их разработку получила в 1928 году оружейная фирма Янечека. а также государственный оружейный завод в Брно. Одновременно им следовало создать и станки для данного оружия. Относительно конструкции станков полной ясности не было. Некоторые военные требовали, чтобы станок позволял вести стрельбу и по наземным, и по воздушным целям. Другие считали, что для этого требуются разные станки. В итоге, 20-мм пулеметы с универсальными станками прошли испытания в 1928-1929 годах.
Из Праги, где к тому времени обосновалась фирма Янечека, поступил пулемет, основанный на использовании силы отдачи, имевший ствол с коротким ходом, дисковый магазин на 50 патронов и теоретический темп стрельбы 240 выстр./мин. Пулемет устанавливался на тяжелом колесном лафете массой 110 кг, который можно было переоборудовать в треножный станок. Вацлав Холек и Милослав Рольчик из Брно представили опытную модель Н того же принципа действия, на универсальном станке, однако с коробчатым магазином. О емкости последнего сведений не имеется. Скорострельность пулемета была такой же, как и в образце Янечека.
Обе системы военные отклонили, однако их испытания помогли внести ясность в вопрос, что из себя должно представлять новое оружие. Стало очевидным, что необходимо четко различать оружие для поражения бронированных и воздушных целей. В1929 году военные конкретизировали свои требования.
Они заказали в Брно крупнокалиберный пулемет на универсальном колесном станке. Пулемет должен был в боевом положении переноситься расчетом вручную с одной позиции на другую, а также транспортироваться с помощью автомобилей и лошадей. Осенью 1939 года завод, уже известный во многих странах, представил несколько образцов калибра 13,4 и 14,5 мм. Испытания продолжались до 1932 года, но не принесли желаемых результатов, поэтому генеральный штаб дал еще один год на доработку.
В апреле 1933 года командование заявило, что создаваемый для пехоты и кавалерии крупнокалиберный пулемет должен в первую очередь использоваться в целях противовоздушной обороны и лишь в исключительных случаях применяться для поражения наземных бронированных целей. Основным противотанковым средством была объявлена автоматическая пушка, а затем противотанковая винтовка. Была установлена последовательность оснащения войск таким оружием, причем противотанковые средства имели приоритет перед крупнокалиберным пулеметом. В основе этого решения, очевидно, лежал опыт прошлых лет, который подсказывал, что автоматические пушки легче приобрести за границей, чем крупнокалиберные пулеметы, которые все еще находились в стадии разработки.
Насколько несовершенными были эти конструкции, со всей очевидностью проявилось спустя четверть года. В сентябре 1933 года начались испытания нового пулемета из Брно калибра 14,5 мм. На этот раз для опытной модели конструкторы избрали более целесообразный принцип использования давления пороховых газов, однако из-за многочисленных недостатков ее отвергли.
Неудовлетворительно проявила себя и новая конструкция ZB 60. испытанная на следующий год. Отказы происходили не только с механизмом опытного пулемета из Брно, ной с 15-мм патронами, разработанными на заводе Skoda. Лишь спустя 5 лет и пулемет, и боеприпасы были доработаны настолько, что могли быть запущены в серийное производство.
Таким образом, в 1934 году, после почти полутора десятков лет упорных экспериментов, каких-либо результатов по- прежнему получить не удалось. Чтобы хоть частично решить проблему противовоздушной обороны в пехотных и кавалерийских войсках перед лицом открытых военных приготовлений в соседней Германии, командование решило вооружить войска спаренными пулеметами обычного и крупного калибра. В пехотных войсках выделялось по 12 таких пулеметов на одну роту в дивизии, а в кавалерии — по 6 пулеметов на один эскадрон кавалерийской бригады. Однако генеральный штаб впоследствии отменил этот приказ и распорядился немедленно вооружить войска средствами противотанковой обороны.
В мае 1935 года министерство обороны купило в Швейцарии автоматические противотанковые винтовки Эрликон. Это оружие в литературе часто называют автоматическими пушками или крупнокалиберными пулеметами. Производитель именовал их крупнокалиберными самозарядными винтовками. На вооружение чехословацкой армии они поступили под названием крупнокалиберного пулемета образца 1935, а затем 1936 года.
В этой связи необходимо уточнить, что до сегодняшнего дня осталось невыясненным, предусматривала ли тактическая концепция использование этого оружия для борьбы с танками или самолетами. На этот счет имеются разные мнения. Кроме того, высказываются предположения, что с точки зрения генералитета это оружие могло применяться в обеих целях.

Унитарный патрон 15х104 M38 к пулемету ZB-60 с бронебойным пулей

Если учесть, что производство специальных патронов калибра 15 мм, предназначенных преимущественно для противовоздушной обороны, было перенесено из Пльзени в Брно, что с начала 1937 года последовательно продолжалась работа над пулеметом ZB 60, что это оружие на сравнительных испытаниях показало лучшие результаты, чем швейцарское изделие, — то можно подтвердить правоту тех, кто придерживается мнения, что конструкция из Брно предназначалась для воздушных целей, а модель Эрликон — для борьбы с танками.

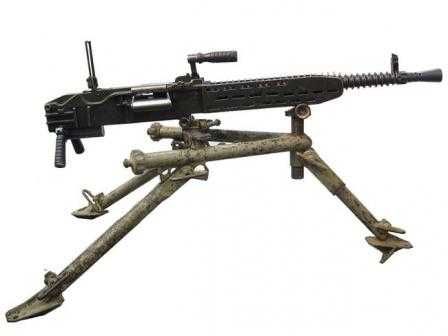

Крупнокалиберный пулемет ZB 60 работает по принципу использования энергии пороховых газов и имеет ствол с коротким ходом и жестким запиранием. Принцип устройства и действия во многом идентичен станковым пулеметам ZB 1937. У пулемета очень длинный ствол, корпус с прорезями для охлаждения по бокам и подставка с плечевым упором для стрельбы по воздушным целям.
В пулемете используются специальные патроны калибра 15 мм с бронебойными или разрывными, а иногда и трассирующими пулями. Последняя сохраняет свою поражающую способность на дистанции до 2000 м, но в полной мере ее пробивная способность проявляется на вдвое более коротком расстоянии. Подача боеприпасов осуществляется посредством металлической ленты. Пулемет используется с различными типами станков, например с очень устойчивой и высокой треногой или тяжелым станком на колесах с резиновыми шинами.
Тот факт, что министерство обороны отдало предпочтение этому пулемету, объясняется не только тем, что он производился в Чехословакии, но и тем, что он превосходил по своим показателям иностранные образцы. При сравнении тактико-технических данных и других параметров чехословацкого и швейцарского образцов, это становится совершенно очевидным: лента на 40 патронов по сравнению с магазином на 5-10 патронов; темп стрельбы 430 выстр./мин по сравнению с 8-10 выстр./мин; эффективная дальность стрельбы 1000 м по сравнению с 300-500 м. Кроме того, чехословацкий пулемет оказался более удобен в обслуживании.
В зарубежных странах оружие также получило положительную оценку. Английские военные, которым пулемет был продемонстрирован в начале 1937 года, купили лицензию и начали его собственное производство. Морские офицеры из Югославии осенью того же года очень одобрительно отозвались о нем и добились покупки целой партии этого оружия. Однако чехословацкие специалисты считают, что данная конструкция была не столь удачна, как другие образцы, производившиеся в Брно, например ручной пулемет ZB 1926 или станковый пулемет ZB 1937.
Однако, когда наступило 15 марта 1939 года, крупнокалиберных пулеметов не оказалось ни на складах, ни в войсках. По данным статистики, вооруженные силы на тот момент располагали 29 автоматическими пушками Беккер, подлежащими списанию, и 229 противотанковыми винтовками системы Эрликон. Собственных противотанковых винтовок к тому времени еще не появилось.
Хотя после многократных испытаний и усовершенствований в конце лета 1938 года было принято решение о серийном производстве крупнокалиберных пулеметов на одном из филиалов завода, до начала оккупации в войска так и не поступил ни один экземпляр. Не имеется даже данных, началось ли вообще производство и сколько пулеметов было изготовлено. В чехословацкой литературе имеются сведения об ограниченном серийном выпуске для нужд экспорта в некоторые страны, например в Югославию, но объем производства не уточняется.
В этой связи упоминается и модернизированный образец этого пулемета, созданный уже после 1939 года. Он получил название ZB 63, но не испытывался и не выпускался серийно. В нем использовались патроны того же типа и электрический спусковой механизм.
Характеристики: крупнокалиберный пулемет ZB 60
Калибр, мм………………………………………………………………………………15
Начальная скорость пули (Vq), м/с………………………………………905
Длина оружия, мм……………………………………………………………….2050
Темп стрельбы, выстр./мин…………………………………………………430
Подача боеприпасов………………………………металлическая лента
на 40 патронов
Масса с треножным станком, кг……………………………………159,00
Патрон…………………………………………………………………………….15×101
Длина ствола, мм………………………………………………………………..1090
Эффективная дальность стрельбы, м…………………………….1000*
* Максимум — 2000 м.

xn--80aaxgqbdi.xn--p1ai

Пулемет ZB vz. 26. Как чехословацкий ручной пулемет стал «неприметным победителем многих войн»? | Законы и безопасность

Из русской Википедии о пулемёте Bren: «Новый пулемёт (пришедший на смену пулемёту Люиса) получил своё название от первых двух букв названия городов Брно (Brno) и Энфилда (Enfield), в которых было развёрнуто производство».

Ну, ZB vz. 26 — это «отец» не только британского ручного пулемёта Bren. А также испанского F.A.O., югославского M.37… Этот надёжный и неприхотливый пулемёт, как обр. 1926 г., так и несколько изменённая модификация копии ZB vz. 30 обр. 1930 г., официально состоял на вооружении 24 стран мира, даже если не считать пулемёта Bren, точной копии ZB vz. 26. под британский патрон .303 British, который находился на вооружении армий всего британского содружества до 80-х годов 20-го века (годы производства 1935−1971). В самой Чехословакии модернизированный ZB vz. 26 под индексом ZB vz. 52/57 производился под промежуточный патрон М43 для автомата Калашникова и прослужил до начала 60-х годов двадцатого века, пока не был заменен более мощной модификацией — ZB vz. 59, под винтовочный патрон 7,62×54 R, который был штатным пулемётом чехословацкой армии вплоть до распада Варшавского договора.

Чем же выделялся этот «пулемёт из Брно» среди своих многочисленных «одноклассников»?

Лёгкостью, надёжностью, удобством и, как говорили китайцы, которые очень уважали этот пулемёт, «особым боевым духом». Изготавливался из высококачественных материалов, с минимальными допусками, в результате чего был надёжнее, точнее и легче всех своих «одноклассников» того времени.

В 1921 году Чехословакия, получившая в наследство от Австро-венгерской империи достаточно развитую оружейную промышленность, начала поиск конструкции ручного пулемёта, который заменит множество устаревших иностранных конструкций. Среди множества иностранных образцов, выставленных на конкурс в 1923 году, военные выделили как самый перспективный ручной пулемет Praha II, созданный на заводе Česka Zbrojovka Praha талантливым оружейником Вацлавом Холеком. Однако пулемёт с ленточным питанием был, по мнению военных, слишком тяжел и слишком долго перезаряжался. В следующем году Холек заменил ленту быстросъёмным магазином. Именно этот вариант был выбран представителями чехословацкой армии в качестве нового пехотного ручного пулемёта.

Ручной пулемет ZB vz. 26 представляет собой автоматическое оружие с длинным ходом газовой автоматики. Газовый поршень, с помощью которого пороховые газы, отводимые из канала ствола, перезаряжают оружие, расположен под стволом. Охлаждение быстросменного ствола воздушное. Запирание ствола осуществляется перекосом затвора. Коробчатый магазин с 20 патронами вставляется сверху, стреляная гильза выбрасывается вниз. Ручка смены ствола одновременно использовалась как ручка для переноски.

Пулемет допускает ведение одиночного и автоматического огня, переводчик режимов огня расположен рукояткой управления огня слева. Пулемет укомплектован складной двуногой сошкой, крепящейся снизу. Затыльник приклада подпружинен для уменьшения отдачи. Кроме того, для этого пулемета разработан специальный станок-тренога, позволявший вести стрельбу как по наземным, так и по воздушным целям. Прицел секторный, диоптрический. Для ускорения заряжания магазинов применялся специальный пружинный рычажок, называемый «ускоритель заряжания».

Тактико-технические характеристики ручного пулемета ZB vz.26:

Калибр: 7,92 мм
Боеприпас: 7,92×57 мм Маузер
Длина: 1161 мм
Вес: 9,65 кг
Начальная скорость пули: свыше 750 м/с
Скорострельность: 500−650 выстр./мин

Газовый регулятор, добавленный в 1930 г., увеличил вес оружия до веса 10,04 кг.

После апробации пулемёта «в деле» его стали устанавливать на бронеавтомобили и лёгкие танки.

Практичные чехи сразу же стали предлагать пулемёт на экспорт. Как изготовленные в Чехии, так и лицензионное производство. Китай, Югославия, Испания, Британия, страны британского содружества… Гражданская война в Китае, гражданская война в Испании. Пулемёт показал себя с самой лучшей стороны.

После захвата Китая пулемёты ZB vz. 26 как китайского, так и чешского производства в количестве более 100000 штук использовались в императорской армии Японии.

Вторая мировая война ещё больше способствовала распространению чешских лёгких пулемётов в мире. Их использовала как гитлеровская Германия, получившая всё чешское вооружение, так и страны, противостоявшие ей, в том числе и советский Союз, которому эти пулемёты достались при присоединении прибалтийских республик. И даже немецкий винтовочный патрон, под который были сделаны эти пулемёты, пришёлся очень кстати, ведь это оружие поставлялось в партизанские формирования на оккупированной немцами территории.

Для производства в военное время пулемёт был «восхитительно нетехнологичным», но что делать, надёжную и проверенную «машинку» заменить в британской армии было нечем. «Для производства ствольной коробки было необходимо около 550 обмеров и 270 операций, причем деталь весом до 2 килограмм получалась из заготовки массой 10 килограмм — для военного времени такие потери металла были очень чувствительные»

. Однако упрощение производства ствольной коробки дало резкую потерю надёжности. Поэтому при производстве лицензионных образцов в Англии, Канаде и экономили на другом: на длине ствола, упрощали приклад, вместо телескопических сошек делали просто складные…

После Второй мировой войны пулемёт тоже не остался «без работы». Прежде всего, корейская война, в которой китайские и английские клоны ZB vz.26. После этой войны ни один памятник героям той войны в Северной Корее не обходится без этого пулемёта.

«Есть легенда, что уже после войны великий вождь и учитель Ким Ир Сен объезжал воинские части. В арсенале одной из частей он приметил ZB vz. 26, взял в руки и сказал:

 — Это хороший пулемет. Он много помогал нам на фронте.

Сопровождающие генералы одобрительно закивали:

 — Да, да. Хороший, много помогал».

И стали делать памятники героям с пулемётом, который так понравился «отцу народа».

Далее Вьетнам… И далее, далее, далее. Везде об этом пулемёте говорили как об эталоне надежности и точности. Но времена меняются. Изменилось оружие, новые боеприпасы пришли на смену старым. Последние пулемёты ZB vz.26 и их многочисленные клоны «ушли со сцены» уже в 80-х годах прошлого века. А коллекционеры до сих пор отдают за них бешеные деньги просто, чтобы «прикоснуться к истории».

shkolazhizni.ru

15-мм пулемет ZB-60 | Военное оружие и армии Мира

Как и в ряде других стран, в Чехословакии долго шли дискуссии о достаточно маневренном оружии, позволяющем пехотным и кавалерийским частям бороться с бронетехникой и авиацией противника.

Рассматривались противотанковые ружья, крупнокалиберные пулеметы, легкие автоматические пушки. В начале 1920-х годов во вновь образованной Чехословакии изучали и испытывали различные германские системы калибром от 13 до 20 мм. К концу двадцатых чешская оружейная промышленность уже могла создавать собственные конкурентоспособные образцы.

ДОЛГАЯ РАЗРАБОТКА

В 1928 году оружейный завод инженера Янечека и государственный оружейный завод «Чешскословенска Зброевка Брно» получили государственный заказ на разработку крупнокалиберного пулемета и установок к нему. В июне 1929-го прошли испытания 20-мм образцы систем Янечека и Холека-Рольчика с магазинным питанием. Оба были отклонены, но позволили уточнить требования к новому оружию на универсальном полевом колесном станке, которые и были выданы в том же 1929 году. Пулеметы «Зброевка Брно» калибра 13,4 и 14,5 мм, представленные в 1933 году, и калибра 15 мм от 1934 года показали
на испытаниях неудовлетворительные результаты, как и патроны фирмы «Шкода», под которые они были разработаны. Поскольку крупнокалиберные пулеметы считались прежде всего средством ПВО, а приоритет отдавался легким противотанковым средствам, в качестве временной меры в Швейцарии были закуплены 20-мм самозарядные ПТР «Эрликон», хотя и отнесенные к «крупнокалиберным пулеметам» (получили обозначение Vz.36). «Зброевка Брно» продолжила доработку 15-мм пулемета ZB-60 и его патрона.

ПУЛЕМЕТ, ПАТРОН, УСТАНОВКИ

В основе конструкции крупнокалиберного пулемета ZB-60 лежала схема станкового пулемета ZB-53, разработанная Вацлавом Холеком и Милославом Рольчиком.

Автоматика пулемета работает за счет отвода пороховых газов через отверстие в стенке ствола. Расположенная под стволом газовая камера снабжена регулятором. Газовый поршень жестко связан с затворной рамой. Запирание канала ствола производится перекосом затвора в вертикальной плоскости. Длинный ствол воздушного охлаждения снабжен пламегасителем, рукоятка ствола облегчает его быструю замену при перегреве. Стрельба производится с заднего шептала (с открытого затвора). Ударный механизм — ударникового типа: после запирания канала ствола затвором выступ затворной рамы наносит удар по расположенному в затворе ударнику, и тот разбивает капсюль патрона.

Ствол со ствольной коробкой и деталями автоматики имеет возможность продольного смещения в коробе оружия. Удар подвижной системы в крайней задней точке смягчается буферной пружиной. Выстрел происходит в процессе наката подвижной системы, так что часть энергии отдачи выстрела тратится на торможение системы в переднем положении. Таким образом уменьшается воздействие импульса отдачи мощного патрона на установку и вредное влияние отдачи на меткость стрельбы, хотя и уменьшается темп стрельбы. Отведение подвижной системы назад перед первым выстрелом производится при заряжании
пулемета.

Питание патронами — из звеньевой металлической ленты. Подача ленты — справа налево. Выпускались варианты 15-мм патрона с обыкновенной, бронебойной, разрывной и трассирующей пулями. Пулемет получил несколько типов установок, в числе которых:

— сравнительно массивный (зато устойчивый) треножный станок с круговым обстрелом для ведения огня по наземным и воздушным целям,
— зенитная тренога с высокой стойкой и вертлюгом,
— тяжелый «пехотный» колесный станок (лафет) с резиновыми шинами для буксировки автомобилем,
— корабельная тумбовая установка с возможностью зенитной стрельбы.

Пулемет предлагался также в танковом варианте.

НЕСОСТОЯВШАЯСЯ КАРЬЕРА

В 1937 году пулеметом ZB-60 заинтересовались в Великобритании и Югославии. Партию пулеметов решил закупить югославский флот, британцы же решили
организовать у себя лицензионное производство. Сообщалось также о закупке пулеметов ZB-60 Грецией и Ираном. В самой Чехословакии после многократных испытаний и доработок в конце лета 1938 года было принято решение о серийном производстве 15-мм пулеметов на одном из филиалов «Зброевка Брно» для чехословацкой армии под обозначением Vz.38. Однако армии Чехословакии оставалось существовать недолго. До германской оккупации войска не получили это оружие, серийный выпуск был невелик. Небольшое количество ZB-60, выпущенное в Брно уже под германским управлением, использовали сухопутные войска и ВМС Третьего Рейха.

ВЕРСИЯ БРИТАНСКАЯ, ТАНКОВАЯ

Британская версия ZB-60 нашла более широкое применение. 15-мм пулеметы производились в Великобритании с 1940 года на государственных заводах «Бирмингем Смол Армз» и «Ройал Смол Армз» в Энфилде вместе с копией 7,92-мм пулемета ZB-53. Оба пулемета известны под названием «Беза» (BESA, что иногда расшифровывают как Birmingham, Enfield, Small Arms). 15-мм патроны выпускали британские фирмы «Кайнох» и «Гринвуд энд Бэтли». Пулеметы
«Беза» Mk I (или BESA 15 mm) использовались в основном для вооружения легких танков и бронемашин. К примеру, легкий танк Mk VIC нес в башне 15-мм и 7,92-мм пулеметы «Беза», такой же набор вооружения имели двухосные средние бронеавтомобили «Гай» Mk I и «Хамбер», на шасси легкого танка Mk V строилась ЗСУ со спаренными 15-мм пулеметами «Беза». В 1949 году пулемет был снят с вооружения.
