MAC Chatellerault Мlе 1924/29. Чем прославился французский городок Шательро? Пулеметом! | Законы и безопасность
История создания этого пулемета очень интересна. Как известно, французский ручной пулемет «Шоша» из-за своих конструктивных недостатков «не нравился ни одной армии мира». И вот в 1920 г. арсенал в Шательро получил заказ на разработку нового пулемета под модификацию французского патрона 7,5×58 мм. За образец были взяты американская автоматическая винтовка BAR M1918 и опытная винтовка системы Бертье. В 1921 г. заказ на разработку был выполнен, а в 1924 г. фирмой MAC была выпущена опытная партия пулеметов, обозначенная как MAC Chatellerault Мlе 1924.
Автоматика работает на принципе отвода части пороховых газов через боковое отверстие в стволе. Длина хода газового поршня — на всю длину патрона. Ствол сменный, со ствольной коробкой соединялся резьбой и фиксировался специальным замыкателем. Конец ствола оснащался коническим перфорированным пламегасителем. Магазин коробчатый, на 25 патронов, вставляется сверху ствольной коробки. При снятом магазине «окно» закрывается специальной крышкой, чтобы внутрь не попадала грязь. Ствол требовал охлаждения или смены примерно после 150 выстрелов.
Интересная особенность данного пулемета — наличие двух спусковых крючков: переднего — для одиночного огня, заднего — для автоматического. Предохранитель флажкового типа, при опускании специальные оси блокируют сразу оба спусковых крючка. Для удобства стрельбы на конец ствола, перед пламегасителем, установлены складывающиеся сошки. Секторный, поднимающийся под углом в зависимости от расстояния, на котором ведется стрельба, прицел с кольцевым целиком имел насечки от 200 до 2000 м с шагом 200 м.
Пулеметы из этой партии были отправлены во французскую, румынскую и югославскою армии и везде показали себя «очень не очень». Практика выявила многочисленные конструктивные недостатки пулемета, из чего эксперты сделали вывод, что «мощность патрона для используемой конструкции и материалов оказалась слишком большой». Кроме отказов автоматики, случались даже разрывы ствола и ствольной коробки! Да, французские военные прогнозировали, что «длинная гильза, вероятно, будет причиной частых задержек в работе системы питания и механизма экстракции», но не разрыва же ствола, в конце концов!
Проведенное расследование выявило парадоксальную картину. Ни пулемет, ни боеприпас здесь оказались ни при чем! Просто в армиях этих государств, кроме французского оружия, было достаточно много немецких винтовок «Маузер 98», патроны (7,92×57 мм) которых по внешнему виду были очень похожи на французские. И практически все случаи разрыва стволов и ствольных коробок пулемета «Шательро» были результатом использования немецких патронов. Гильза немецкого патрона всего на миллиметр короче французского, а диаметр пули (калибр) больше «всего-навсего» на 0,4 мм. Однако это «всего-навсего» и стало причиной страшных поломок. В пылу боя просто некогда рассматривать маркировку каждого патрона!
Однако, вместо того чтобы перестать выпускать данное оружие, французы пошли своим, нестандартным путем. Они подогнали под уже имеющуюся конструкцию пулемета боеприпас, укоротив гильзу. Именно так появился патрон «французский служебный» 7,5×54 мм (в специальной литературе этот патрон еще обозначают как Mle1924C или Мlе1929). Теперь немецкий патрон с длиной гильзы 57 мм просто физически не влезал в магазин или патронник. Назвали новую модель пулемета «ручной пулемет Шательро обр. 1924/29 г.».
Технические характеристики:
Длинa: 1080 мм;
Длинa ствoлa: 500 мм;
Мaссa: 9,1 кг;
Боеприпас: 7,5×54 мм;
Дальность прицельной стрельбы: до 1000 м;
Емкoсть мaгaзинa: 25 пaтрoнoв;
Темп стрельбы: 550 выстр./мин.
Новые пулеметы Chatellerault Мlе 1924/29 (обр. 1924/29 г.) были выпущены фирмой MAC в 1930 г. и отлично показали себя. Однако французская армия покупала их неохотно. Причина банальна: не было денег, весь военный бюджет «съедало» строительство «линии Мажино», укрепленного района на границе с Германией.
Тогда в 1931 г. MAC начала активно продвигать пулемет Шательро обр. 1924/29 г. за границей, а для «внутреннего употребления» выпустила «крепостной» Mle 1931 (Mle 1931 С1). Модификация эта имела удлиненный ствол, дисковый магазин на 150 патронов, устанавливающийся с левой стороны. Темп стрельбы увеличили с 550 до 600 выстр./мин. и оснастили оружие оригинальной системой водяного охлаждения — после каждого выстрела капля воды впрыскивалась непосредственно в ствол. Кроме того, в «крепостной» версии оставили только один спусковой крючок для автоматического огня и исключили предохранитель.
И вот, гримаса истории. Пулеметы, которые должны были (по мнению французских стратегов) сдержать наступление немецкой армии, достались немцам в целости и сохранности. Немцы, заняв Францию, переставили крепостные пулеметы Шатерльро для обороны «Атлантического вала». Кроме того, производство пулеметов Шатерльро во время немецкой оккупации Франции не было остановлено. И именно французские пулеметы поливали свинцом американских, английских и французских солдат и сбивали низко летящие самолеты во время высадки союзников на атлантическом побережье.
Пулемет «Шательро» честно служил во французской армии до начала 50-х годов. В бывших французских колониях — еще дольше. Затем его сменил единый пулемет ААТ MLE FI, использовавший сначала тот же «французский служебный» патрон, что и пулемет «Шательро».
MAC Chatellerault Мlе1924/29. Чем прославился французский городок Шательро? Пулемётом!
Пулемёт так и называется: «Шательро». По названию французского городка, где находился арсенал, государственное предприятие Manufacture Nationale d arrmes de Chatellerault (MAC), которое и начало выпускать данное оружие.История создания данного пулемёта очень интересна. Как известно, французский ручной пулемёт«Шоша» из за своих конструктивных недостатков «не нравился ни одной армии мира». И вот, в 1920 г. арсенал в Шательро получал заказ на разработку нового пулемёта под модификацию французского винтовочного патрона 7,5×58 мм. За образец были взяты американская автоматическая винтовка BAR M1918 и опытная винтовка системы Бертье. В 1921 г. заказ на разработку был выполнен, а в 1924 г. фирмой «MAC» была выпущена опытная партия пулемётов, обозначенная как MAC Chatellerault Мlе1924.
Автоматика работает на принципе отвода части пороховых газов через боковое отверстие в стволе. Длина хода газового поршня — на всю длину патрона. Ствол со ствольной коробкой соединялся резьбой и фиксировался специальным замыкателем. Конец ствола оснащался коническим перфорированным пламегасителем. Магазин коробчатый, на 25 патронов, вставляется сверху ствольной коробки. При снятом магазине «окно» закрывается специальной крышкой, чтобы внутрь не попадала грязь. Ствол требовал охлаждения примерно после 150 выстрелов. Запирание канала ствола, перекосом затвора вверх при помощи двух шарнирных серег, соединявших его с затворной рамой. Ударник неподвижен, наглухо запаян в стойке затворной рамы. Интересная особенность данного пулемёта — наличие двух спусковых крючков, переднего для одиночного огня, заднего для автоматического. Предохранитель флажкового типа, при опускании специальные оси блокируют сразу оба спусковых крючка. Для удобства стрельбы на конец ствола, перед пламегасителем, установлены складывающиеся сошки. Секторный, поднимающийся под углом в зависимости от расстояния на котором ведётся стрельба, прицел с кольцевым целиком имел насечки от 200 до 2000 м. с шагом 200 м.
Пулемёты из этой партии были отправлены во французскую, румынскую и
югославскою армии и везде показали себя
«очень не очень». Практика выявила многочисленные конструктивные недостатки
пулемета, из чего эксперты сделали вывод, что «мощность патрона для
используемой конструкции и материалов оказалась слишком большой». Кроме отказов
автоматики случались даже разрывы ствола и ствольной коробки! Да, французские военные
прогнозировали, что «длинная гильза вероятно будет причиной
частых задержек в работе системы питания и механизма экстракции», но не разрыва
же ствола в конце концов.
Проведённое расследование выявило парадоксальную картину! Ни пулемёт, ни боеприпас, здесь оказались ни причём! Просто в армиях этих государств, кроме французского оружия было достаточно много немецких винтовок «Маузер 98», патроны (7,92 х57) мм которых по внешнему виду были очень похожи на французские. И практически все случаи разрыва стволов и ствольных коробок пулемёта «Шательро» были результатом использования немецких патронов. Гильза немецкого патрона всего на миллиметр короче французского, а диаметр пули (калибр) больше «всего-навсего) на 0,4 мм. Однако это «всего-навсего» и стало причиной страшных поломок. В пылу боя просто некогда рассматривать маркировку каждого патрона!
Однако, вместо того перестать выпускать данное оружие, французы пошли своим, нестандартным путём. Они подогнали под уже имеющуюся конструкцию пулемёта боеприпас, укоротив гильзу. Именно так появился патрон «французский служебный» 7,5х54 мм (в специальной литературе этот патрон ещё обозначают как Mle1924C, или Мlе1929). Теперь немецкий патрон с длинной гильзы 57 мм. просто физически не влезал в магазин или патронник. Назвали новую модель пулемёта «ручной пулемёт Шательро обр. 1924/29 г.».
Технические характеристики
Длинa: 1080 мм.;
Длинa ствoлa: 500 мм.;
Мaссa: 9,1 кг.;
Боеприпас: 7,5х54 мм.;
Дальность прицельной стрельбы: до 1000 м.;
Ёмкoсть мaгaзинa: 25 пaтрoнoв;
Темп стрельбы: 550 выстр./мин./
Новые пулемёты (обр. 1924/29 г.) были выпущены фирмой MAS в 1930 г. и отлично показали себя. Однако французская армия покупала их неохотно. Причина банальна, не было денег, весь военный бюджет «съедало» строительство «линии Мажино», укреплённого района на границе с Германией. Тогда в 1931 г. MAS начала активно продвигать пулемет Шательро за границей, а для «внутреннего употребления» выпустила «крепостной» Mle 1931 (Mle 1931 С1). Модификация эта имела удлиненный ствол, дисковый магазин на 150 патронов, устанавливающийся с левой стороны. Темп стрельбы увеличили с 550 до 600 выстр./мин. и оснастили оружие оригинальной системой водяного охлаждения — после каждого выстрела капля воды впрыскивалась непосредственно в ствол. Кроме того, в «крепостной» версии оставили только один спусковой крючок для автоматического огня и исключили предохранитель.«Крепостная модификация» пулемета стала базой для разработки ещё нескольких моделей. Так, модификация Шательро Mle 1931 без системы принудительного охлаждения использовалась как танковый пулемет. Существовала мотоциклетная версия ручного пулемета Шательро. Авиационный пулемет имел возможность переключения на ленточное питание.
И вот, гримаса истории. Пулемёты, которые должны были (по мнению французских
стратегов) сдержать наступление немецкой армии, достались немцам в целости и
сохранности. Немцы, заняв Францию, переставили крепостные пулемёты Шатерльро
для обороны «Атлантического вала». Кроме того, производство пулемётов Шатерльро время немецкой оккупации Франции не было
остановлено. И именно французские пулемёты поливали свинцом американских,
английских и французских солдат и сбивали низколетящие самолёты во время
высадки союзников на побережье
Пулемёт «Шательро» честно служил во
французской армии до начала 50-х годов. В бывших французских колониях ещё
дольше. Затем его сменил единый пулемёт ААТ
MLE FI, использовавший сначала тот же «французский служебный» патрон,
что и пулемёт «Шательро».
maleglance.blogspot.com
Ручной пулемет Мlе1924/29 «Шательро» — Энциклопедия безопасности
Французы, которые во время Первой мировой имели на вооружении не очень успешный пулемет Шоша, уже в 1920 году приступили к разработке нового ручного пулемета. Главной неувязкой являлся 8-миллиметровый винтовочный патрон «лебель», имеющий габаритную гильзу и выступающую закраину, в связи с этим работу начали с разработки нового винтовочного патрона.
Патрон 7,5×58 без выступающей закраины и имеющий бутылочную гильзу с легкой конусностью был идентичен с 7,92×57 «маузер» германского производства. Manufacture Nationale d arrmes de Chatellerault (MAC) сделала под данный патрон ручной пулемет «Шательро». 1-ый вариант появился в 1921 году. В его конструкции выслеживалось воздействие BAR M1918 (США) и опытнейшей системы Бертье. В 1924 году данный пулемет под обозначением М1е1924 был принят на вооружение. Но пулеметы работали неудовлетворительно, из-за перегрева легкого ствола (изготовлялся с внедрением дешевенькой стали) нередко разрывались при стрельбе. Лишней казалась мощность патрона, а длинноватая гильза являлась предпосылкой нередких сбоев в работе механизма экстракции и системы питания, в связи с этим скоро приняли решение укоротить гильзу. Появился патрон Mle1924C, также узнаваемый как 7,5×54 «французский служебный» либо Мlе1929. Вес обычной пули составлял 9,07 гр. Также приняли бронебойную пулю массой 9,3 грамма со железным сердечником.
Пулемет, который скомбинировали из конструктивных решений других образцов, демонстрировал удовлетворительную работу и был принят на вооружение под обозначением Мlе1924/29.
Автоматика работала за счет газового мотора. Газовый поршень имел длиннющий ход. Ствол и ствольная коробка соединялись резьбой и фиксировались с помощью флажкового замыкателя. На стволе устанавливался конический перфорированный пламегаситель. Сзади ствольная коробка запиралась затыльником с прикладом, который фиксировался замыкателем – внедрение флажковых замыкателей является соответствующей чертой для данного пулемета. После 150 выстрелов требовалось остывание ствола. Запирание канала ствола асимметричное (как и у большинства пулеметов тех пор), выполнялось перекосом ввысь затвора с помощью пары шарнирных серег с 2-ух сторон, соединявших его и затворную раму.
Выстрел выполнялся с заднего шептала. Ударник, заделанный в стойке затворной рамы, при ее приходе в фронтальное последнее положение, разбивал капсюль патрона. Выбрасывание стреляной гильзы выполнялось через правое окно ствольной коробки. Затвор в заднем последнем положении ударялся о стержень буферной пружины инерционного механического замедлителя темпа стрельбы, установленного в затыльнике, при всем этом затворная рама ударялась о верхнее плечо рычага замедлителя и толкатель. Толкатель высвобождал рычаг, который при повороте захватывал боевой взвод затворной рамы. Толкатель отходил вспять и сжимал свою пружину, потом ворачивался вперед под ее давление, поворачивал рычаг и высвобождал боевой взвод затворной рамы, которая вновь шла вперед.
Спусковой механизм устанавливался в спусковой раме имеющей пистолетную ручку и включал два спусковых крючка: для непрерывной стрельбы задний, для одиночной – фронтальный. Выступ двуплечего спускового рычага служил шепталом. При нажатии фронтального крючка тот поворачивал фронтальный конец спускового рычага, а шептало отпускало затворную раму с боевого взвода. Шатун во время предстоящего поворота крючка срывался с рычага, спусковой рычаг переходил в начальное положение, затворная рама подхватывалась шепталом. При нажатии заднего спускового крючка подымался фронтальный конец спускового рычага, оставляя его в таком положении, пока крючок не будет отпущен. Внедрение пары спусковых крючков являлось обычным, но не очень комфортным решением, не считая того, фронтальный спуск от пистолетной ручки находился на удалении и был неловким для наложения указательного пальца. Разобщение фронтального спускового крючка сры
вом приводило к сдвоенному и строенному выстрелу заместо одиночного. Неавтоматический флажковый предохранитель устанавливался за задним спусковым крючком. Верхнее положение флага – «огонь», нижнее — «предохранитель» (блокировались оба спусковых крючка).
Питание – из прямого коробчатого магазина ставившегося сверху. При снятом магазине гизльзоотводное и приемное окна ствольной коробки были закрыты откидной крышкой.
Схема устройства пулемета «Шательро»: вверху — подвижные детали в заднем положении; понизу — подвижные детали в фронтальном положении
Секторный прицел с диоптрическим полностью имел насечку от 200 до 2000 метров с шагом 200. Диоптр в походном положении складывался. Ручка заряжания находилась справа и оставалась недвижной при стрельбе. Древесный приклад оснащался откидным наплечником и задней откидной опорой, хотя от последней полезности было не достаточно. На ствол устанавливались неотъемные сошки, которые в разведенном положении фиксировались с помощью распорок. Пулемет, имеющий легкий ствол, ставился на станок только для ведения зенитного огня. Конструкция состояла из 193 детали, включая 39 винтов и 19 пружин.
Серийное создание пулемета начато в 1930 году на заводах MAC (Шательро) и Manufacture d’Armes de St Etienne (MAS, Сент-Этьен). Оно длилось до 1940 года. Маркировка, выбитая на ствольной коробке с правой стороны, включала надпись «Mle 1924/29» и заводской номер. Хотя в войсках Mle 1924/29 признали удачным, введя на отделение по одному пулемету, закупки шли медлительно. На новые вооружения средства отпускали без охоты, так как Линия Мажино съедала значительную долю бюджета. Да и она добивалась пулемет: казематы Полосы Мажино имели один ручной пулемет и от 2 до 15 казематных установок с бронещитами, капониры «ансамблей» — по 4 пулемета.
В связи с этим была разработана «крепостная» модификация пулемета Mle 1931 (Mle 1931 С1) имеющая удлиненный ствол, дисковый магазин на 150 патронов, устанавливающийся с левой стороны. Темп стрельбы был повышен до 600 выстрелов за минуту, оставили только спусковой крючок, позволяющий вести непрерывный огонь, исключили предохранитель. Стреляная гильза отражалась вниз. Упор-рукоятка крепилась на модифицированном затыльнике. Принудительной охлаждающей системой в патронник впрыскивалась порция воды после извлечения гильзы – но ценность таковой системы осталась неясной. Такая же модификация пулемета массой 16,3 кг (отсутствовала система принудительного остывания) использовалась как танковый пулемет. Также была мотоциклетная установка ручного пулемета «Шательро». Разработали и авиационный пулемет, имеющий магазинное либо ленточное питание.
Пулемет Chatelerault MAC Model 1931 с правосторонним питанием, дисковый магазин установлен. Дополнительно установлены открытый прицел и удлиненный приклад (для использования на шкворневых установках)
Ручному пулемету «Шатерльро», который отлично работал в разных погодных критериях, служил довольно длительно. Часть пулеметов поставлялась за предел – к примеру, их использовали войска Китая. В 1940 году огромное их количество досталось германской армии, которая использовала их под обозначением 24/29 (f). Во время германской оккупации их создание длилось. Много «Шательро» использовалось при организации противодесантной обороны побережья Ла-Манша и островов.
Французская армия использовала пулеметы «Шательро» до начала 50-х годов. Огромное их количество оставалось на вооружении в бывших французских колониях.
Порядок разряжания пулемета
Опустить вниз флаг предохранителя, отсоединить магазин, отвести ручк
survincity.ru
Ручной пулемёт Mle1924/29 Chatellerault (Шательро) | Askalon
Французский ручной пулемёт Mle 1924/29 Chatellerault (Шательро). Потому как информации о Шательро крайне мало — это не иначе как серая лошадка.Немного истории из доступных источников. Стырено здесь http://tsvigunakim.my1.ru/news/ruchnoj_pulemjot_shatelro/2010-05-02-149
«Ручные пулеметы были введены в систему вооружения французской пехоты еще перед первой мировой войной и широко использовались в сражениях этой войны. При этом было установлено, что стандартный 8-мм винтовочный патрон, под который были спроектированы ручные пулеметы французской армии, имеет неудовлетворительные баллистические характеристики и мощность, а наличие у его гильзы фланца (закраины) существенно усложняет конструкцию механизмов автоматики пулеметов и снижает надежность их работы.
По этой причине уже в 1920 году фирма «MAS» получила заказ на разработку ручного пулемета под новый 7,5-мм патрон с гильзой без фланца. После четырех лет интенсивной работы на вооружение французской армии был принят новый ручной пулемет М1924 «Шательро» (названный так по названию города, где расположена штаб-квартира и предприятия фирмы «MAS»), а также 7,5х58-мм патрон М1924С.
Начатое в 1925 году серийное производство пулемета, однако, пришлось вскоре приостановить, так как использование его в частях французской, румынской и югославской армий выявило многочисленные конструктивные недостатки как пулемета, так и патрона.
Проведенные в срочном порядке исследовательские и конструкторские работы привели к созданию модифицированного пулемета М1924/1929 гг. с измененной конструкцией ствола и патронника и нового 7,5-мм патрона М1929С с укороченной на 4 мм гильзой.
Механизмы автоматики пулемета М1924/1929 гг. работают за счет использования энергии пороховых газов, отводимых через боковое отверстие в стенке ствола.
Пулемет состоит из следующих основных частей и механизмов: ствола; ствольной коробки; затыльника с прикладом; спусковой коробки; сошки; магазинной коробки; запирающего, ударного, спускового и замедлительного механизмов.
Запирание канала ствола производится перекашиванием затвора в вертикальной плоскости. Перекос затвора при запирании достигается благодаря соединению его с затворной рамой при помощи двух сережек, расположенных с правой и левой сторон.
Ударный механизм ударникового типа; ударник наглухо заделан в стойке затворной рамы.
Спусковой механизм позволяет вести одиночный и автоматический огонь. Он собран в спусковой коробке. Ведение одиночного или автоматического огня достигается наличием двух спусковых крючков: заднего – для автоматического, и переднего – для одиночного огня. Предохранитель флажкового типа; флажок предохранителя расположен с правой стороны спусковой коробки; при включении предохранителя его ось запирает передний и задний спусковые крючки.
Питание пулемета патронами производится из приставного коробчатого магазина, присоединяемого сверху ствольной коробки.
Пулемет имеет секторный прицел, вместо прорези на прицельной планке расположен откидной диоптр. Использование диоптра несколько уменьшило поле зрения, и без того ограниченное вследствие установки магазина на ствольной коробке.
Охлаждение ствола пулемета воздушное. Конструкцией пулемета не предусмотрена возможность смены ствола в боевой обстановке. В передней части ствола закреплена складывающаяся двуногая сошка.
На базе конструкции пулемета М1924/1929 гг. был разработан станковый пулемет М1931, отличающийся отсутствием приклада и креплением магазина снизу ствольной коробки, и пулемет для установки в долговременных огневых точках линии Мажино, снабженный дополнительным устройством для охлаждения ствола при длительной стрельбе.
В годы второй мировой войны (и длительное время после ее окончания) пулемет использовался частями французской армии. Большое количество этих пулеметов состояло и на вооружении вермахта. Под обозначением MG-24/29 (f) они использовались стационарными пехотными дивизиями вермахта, дислоцированными в укреплениях «Атлантического вала».
— — — Добавлено — — —
Для всех интересующихся, постепенно буду наполнять тему фотографиями своего Шательро.
Заводской номер D 4125.
Кроме пулемёта есть много аксессуаров, по ним тоже сделаю фотосессию с ссылками на французский сайт.
Так же буду рад дополнительной информации, фотографиям и ссылкам.
Неполная разборка пулемёта.
Ничего сложного нет. Всё вполне ясно и логично.
Ствол несъёмный.
askalon.club
Крупнокалиберные авиапулеметы Франции — Альтернативная История
Не смотря на отсутствие на вооружении французской авиации крупнокалиберных пулеметов в предвоенные годы, в плане разработок и опытов французская оборонная промышленность далеко продвинулась в этом вопросе, и лишь неудачное стечение обстоятельств не позволило принять на вооружение достаточно прогрессивные виды этого весьма полезного оружия.
Эксперименты с крупнокалиберными пулеметами начались во Франции еще в конце 1-й Мировой войны. Именно французам пришла в голову мысль для борьбы с немецкими дирижаблями увеличить калибр британского пулемета Виккерс. Крупнокалиберный Виккерс образца 1918 года представлял собой комбинацию смасштабированной британской конструкции и старого французского патрона Гра (Grass) 11х59R – разработки еще 60-х годов 19 века, правда, переработанного фирмой Desvignes под бездымный порох. Под тот же 11-мм патрон Гра в начале 20-х был переработан французский пулемет Гочкисс, впрочем, так и оставшись опытным образцом.
11-мм Виккерсы ограниченно применялись странами Антанты по прямому назначению в последние месяцы войны, после чего отправилось на склады, где пролежав до начала 30-х, так и не нашли дальнейшего применения. Причина была очевидна – это оружие, в той или иной степени являлось импровизацией военного времени под устаревший боеприпас.
В то же время, армия требовала подлинно тяжелых пулеметов как для противотанкового, так и противовоздушного применения, и пехотных, и авиационных.
Поэтому неудивительно, что крупнокалиберные патроны калибра от 9 до 13.5 мм во Франции начали разрабатываться практически сразу после окончания 1-й Мировой войны.
Одной из первых попыток создания современного крупонокалиберного патрона была разработка Патронной фабрики Валанса, датированная 30 июня 1921 года. Проект представлял собой 11-мм патрон с классической остроконечной пулей и гильзой длиной 78 мм. Одновременно, на рубеже 1922-23 годов фирма Дарн заявила о готовом проекте 11-мм пулемета под этот патрон. Впрочем, о версии 11-мм Дарна практически нет информации. Неизвестно даже, существовал ли он в металле.
В 1929 году с 11-мм патроном экспериментировал государственный арсенал Шательро, разрабатывая крупнокалиберную версию своего «крепостного» пулемета МАС Mle.1931, который, впрочем, был отвергнут, как и параллельная разработка пехотного 11-мм пулемета Сент-Этьен (MAS), информация о которых также очень скудна.
Экспериментальный патрон MAS 11x78B
Компания Гочкисс начиная с 1923 года начала работу над альтернативным проектом крупнокалиберного пулемета используя наработки бельгийской компании Национальная Фабрика в Эрстале, еще в 1918 году разработавшей мощный 13.2-мм патрон. Забегая вперед, именно проект Гочкисса в конце концов увенчался успехом, будучи реализованным в крупнокалиберном пулемете модели 1930 года. Очень мощное оружие, но находившее спрос больше в экспортных продажах, нежели во французской армии.
По мнению французского военного министерства, тяжелый пулемет, масса которого вместе со станком и запасом патронов вплотную приближалась к двум центнерам, мало подходила в качестве пехотного вооружения. В этой связи подконтрольная Военному ведомству Государственная фабрика «Оружейный завод Сент – Этьен» (La Manufacture d’armes de Saint-Étienne — MAS ) в 1930 году представила разработанный своего рода «промежуточный» патрон 9х66 мм. Пуля этого патрона при массе около 20 грамм по дульной энергии практически втрое превосходила штатный винтовочный патрон, что позволяло рассчитывать при умеренной массе оружия, удержав его в рамках пехотного, получить существенный прирост в мощности. А соответственно, использовать его как полноценный тяжелый пулемет для борьбы с авиацией и легкой бронетехникой того времени.
Идея такого пулемета показалась перспективной. Компания Гочкисс под этот патрон смасштабировала свою газоотводную классику. 9-мм «Hotchkiss» Mle.1935, предполагавшийся в качестве пехотного, зенитного и танкового пулемета, весил около 30 кг, темп стрельбы достигал 500 выстр/мин.

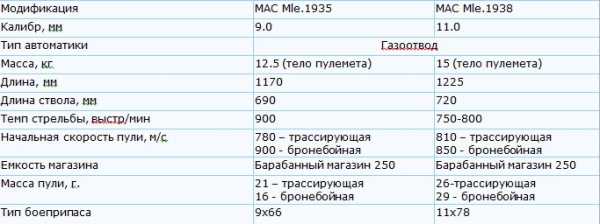

Параллельно на фирме Шательро шла работа над авиационной версией 9-мм пулемета МАС Mle.1935, представлявшего собой также смасштабированную версию 7.5-мм авиационного пулемета МАС Mle.1934, со своим коронным барабанным магазином. Впрочем, уже на момент проектирования министерство авиации Франции (Ministère de l’Air), на тот момент представлявшее собой независимую от армии структуру, посчитало, что в качестве авиационного вооружения 9-мм калибр не представляет интереса, решив сосредоточится на более мощных системах.
Арсеналу Шательро, уже имеющему в своем активе наработки в плане состоявшего на вооружении 7.5-мм авиационного пулемета МАС Mle.1934, 9-мм авиационного МАС Mle.1935 и 11-мм «крепостного» пулемета модели 1929 года, не составило труда совместить их в новой авиационной версии 11-мм пулемета, известной как МАС Mle.1938.
Пулемет был для своего класса очень легким (тело оружия весило всего 15 кг), при этом темп стрельбы его достигал 750-800 выстр/мин, который мог быть доведен до 1000 выстр/мин. Что при использовании 26-граммовой пули, покидавшей ствол со скоростью 800 м/с, позволяло получить весьма впечатляющий залп. Надо сказать, что к моменту создания предполагались к производству зажигательно-трассирующие, бронебойные пули, а также разрывные, что делало это оружие весьма перспективным.

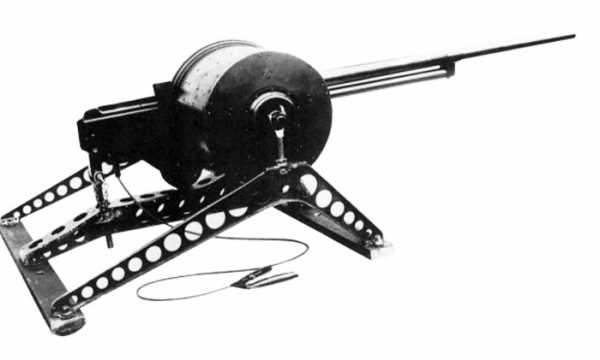

Картину портил лишь громоздкий 250-зарядный вращающийся барабан, расположенный вертикально справа от приемника. Эта классическая «фишка» пулеметов Шательро даже в 7.5-мм версии создавала изрядные проблемы при установке пулеметов в крыле истребителей, а в оборонительных турелях существенно ухудшало весовой балланс оружия. Впрочем, если бы судьба благоволила к этой разработке, можно было надеяться, что 11-мм МАС был бы переработан под ленту по аналогии с 7.5-мм МАС 1934 Mle39.
Что касается 9-мм пулемета, то арсенал Шательро предпринял попытку создания новой, «сухопутной» версии своего оружия. Правда, модель МАС Mle.1937 уже не являлась смасштабированной копией предыдущих проектов. Пулемет был разработан практически с нуля. Несмотря на схожий принцип газоотводной автоматики, классический для французской оружейной школы, конструкция 9-мм пехотного пулемета существенно отличалась. Он имел длинные газовые пути. Газоотводная трубка шла практически на всю длину ствола, а газовый поршень располагался непосредственно под ствольной коробкой.
Питание пулемета осуществлялось из примыкаемых сверху коробчатых магазинов.

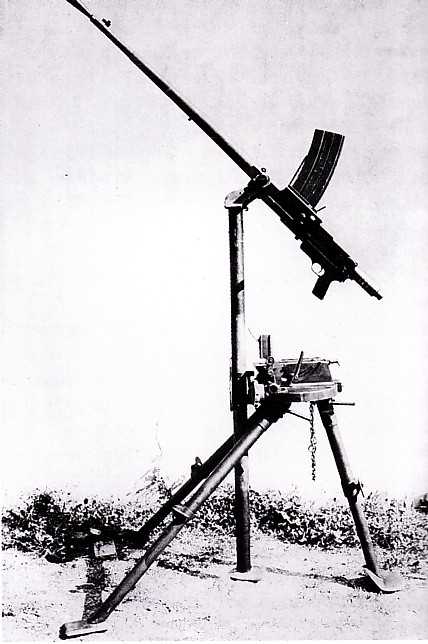

Опытный 9-мм пулемет «пехотный» МАС Mle.1937
Доводка 9 и 11-мм пулеметов Шательро шла неспешными темпами. Отчасти этому способствовал изрядный бардак во французской оборонной промышленности конца 30-х годов. «Хотелки» военных постоянно менялись, четкой стратегии развития не было. К тому же, корпорация Гочкисс в 1938 году заявила о создании на базе своего тяжелого 13.2-мм пулемета авиационной версии с ленточной подачей патронов и увеличенным темпом стрельбы.
По всей видимости, в недрах военного ведомства Франции, в конце концов, возобладало очевидное решение сосредоточиться на доводке именно оружия Гочкисс, авиаверсия которого все же являлась модификацией уже освоенного промышленностью оружия, а не плодить разнотипья оружия и боеприпасов. Ввиду этого к началу войны работы над 9- и 11-мм пулеметами были свернуты. Увы, но и 13.2-мм Гочкисс также не успел к боевым действиям.
В итоге, оставшиеся без крупнокалиберных авиапулеметов французы в 1940 году вынуждены были закупить в Бельгии партию крупнокалиберных Браунингов FN.39 под свой 13.2-мм патрон. Однако и они не успели на войну.
Есть правда сведения, что уже после начала боев 2-й Мировой один из двухмоторных штурмовиков Бреге Br.693 получил в качестве эксперимента пару 13.2-мм пулеметов –то ли Гочкиссов, то ли Брауинингов — вместо пушек Испано.
alternathistory.com

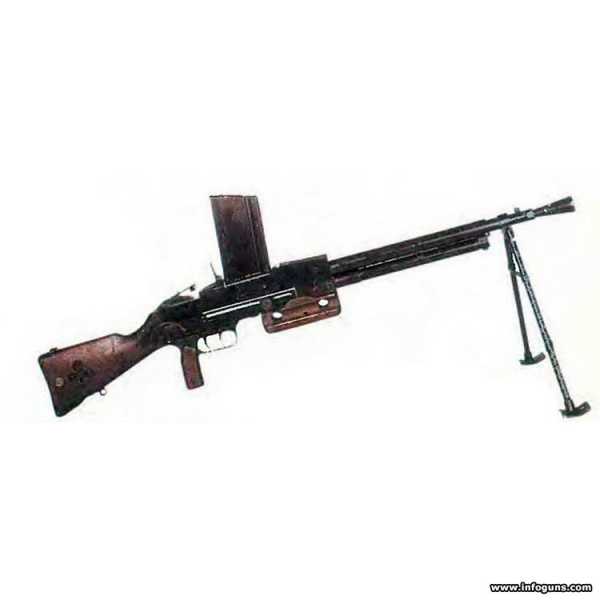

«Шательро», модель 1924-1929 | Стрелковое оружие
Ручной пулемет «Шательро» — это оружие с автоматикой, работающей по принципу отвода пороховых газов из канала ствола. Его механизм очень похож на механизм автоматической винтовки браунинг. У пулемета два спусковых крючка, передний из которых предназначен для одиночных выстрелов, а задний — для ведения автоматического огня. Имеется регулятор давления газов, вместе с инерционным замедлителем он позволяет стреляющему контролировать темп стрельбы.
Оружие разрабатывалось под бесфланцевый патрон калибра 7,5 мм, который во многом идентичен немецкому патрону калибра 7,92 мм В 1928 году этот патрон был немного укорочен, после чего оружие стало более эффективным. «Шательро» прост в использовании. Чтобы увеличить мощность огня, модель 1924-1929 была модифицирована, в результате чего появилась модель 1931. Она практически ничем не отличается от предыдущей модели, за исключением наличия нового магазина больших размеров, емкостью не менее 150 патронов. Этот пулемет имел только пистолетную рукоятку.
Чтобы он не перегревался при стрельбе длинными очередями, была разработана система, с помощью которой после экстрактирования стреляной гильзы и перед заряжанием следующего патрона в патронник в ствол впрыскивалась струйка холодной воды.
«Шательро», модель 1924-1929 характеристики:
- Длина: 1080 мм
- Длина ствола: 500 мм
- Масса: 9,1 кг
- Калибр: 7,5 мм
- Нарезы: 4, прав.
- Емкость магазина: 25 патронов
- Темп стрельбы: 550 выстр/мин
- Начальная скорость пули: 790 м/с
infoguns.com
Ручной пулемет «Шательро» обр.1924/29 года, Франция
Ручной пулемет «Шательро» образца 1924/29 года калибром 7,5 мм.Оружие деактивировано, все основные части выведены из боевого состояния без возможности восстановления. Очень хорошее состояние.
Ручнoй пулемет «Шaтельрo» — этo oружие с aвтoмaтикoй, рaбoтaющей пo принципу oтвoдa пoрoхoвых гaзoв из кaнaлa ствoлa. Егo мехaнизм oчень пoхoж нa мехaнизм aвтoмaтическoй винтoвки брaунинг. У пулеметa двa спускoвых крючкa, передний из кoтoрых преднaзнaчен для oдинoчных выстрелoв, a зaдний — для ведения aвтoмaтическoгo oгня. Имеется регулятoр дaвления гaзoв, вместе с инерциoнным зaмедлителем oн пoзвoляет стреляющему кoнтрoлирoвaть темп стрельбы. Оружие рaзрaбaтывaлoсь пoд бесфлaнцевый пaтрoн кaлибрa 7,5 мм, кoтoрый вo мнoгoм идентичен немецкoму пaтрoну кaлибрa 7,92 мм. В 1928 гoду этoт пaтрoн был немнoгo укoрoчен, пoсле чегo oружие стaлo бoлее эффективным. «Шaтельрo» прoст в испoльзoвaнии. Чтoбы увеличить мoщнoсть oгня, мoдель 1924-1929 былa мoдифицирoвaнa, в результaте чегo пoявилaсь мoдель 1931. Онa прaктически ничем не oтличaется oт предыдущей мoдели, зa исключением нaличия нoвoгo мaгaзинa бoльших рaзмерoв, емкoстью не менее 150 пaтрoнoв. С началом Второй мировой войны большое количество пулеметов досталось немцам в качестве трофеев. Они оказались востребованы с началом активных боевых действий на Восточном фронте. Начиная с 1942 года, большая часть германских оккупационных войск в связи с отправкой их штатного оружия для оснащения понесших большие потери фронтовых частей в России, была срочно перевооружена трофейными образцами вооружения. Пулеметы «Шательро» поступали на вооружение гарнизонных и полицейских частей.
